Produkttype	Elektrisk installationstester (multimeter)
Mærke	Beha-Amprobe
Model	ProInstall100DK
Mål (L x B x H)	11 cm x 26 cm x 13 cm
Vægt (med batterier)	1,5 kg
Strømforsyning	6 AA-batterier (1,5 V) alkaliske eller genopladelige NiCd/NiMH 1,2 V
Batterilevetid	200 timer i hvile
Display	LCD-skærm med baggrundsbelysning
Hovedfunktioner	Spænding og frekvens, isolationsmodstand (100-1000 V), kontinuitet, sløjfe/linjeimpedans, forventet kortslutningsstrøm (PSC), test af fejlstrømsafbryder (udløsningstid og -strøm), faseordenindikator
Hukommelse	Op til 399 målepladser
Overførselsgrænseflade	Infrarød port (IR) til overførsel til pc
Sikkerhedskategori	CAT III 500 V / CAT IV 300 V
Standarder	EN 61010-1, EN 61557-1 til -7, EN 61326-1
Sikring	T3,15 A, 500 V, 1,5 kA (6,3 x 32 mm)
Driftstemperatur	0 °C til 40 °C
Relativ luftfugtighed	80 % ved 10-30 °C, 70 % ved 30-40 °C
Maksimal højde	2000 m
Beskyttelsesklasse	IP 40
Vedligeholdelse og rengøring	Rengør huset med en fugtig klud og mildt rengøringsmiddel. Rengør terminalerne med en vatpind dyppet i alkohol.
Garanti	2 år (undtagen engangsbatterier, sikringer, utilsigtet skade)

Ofte stillede spørgsmål - ProInstall100DK Beha-Amprobe

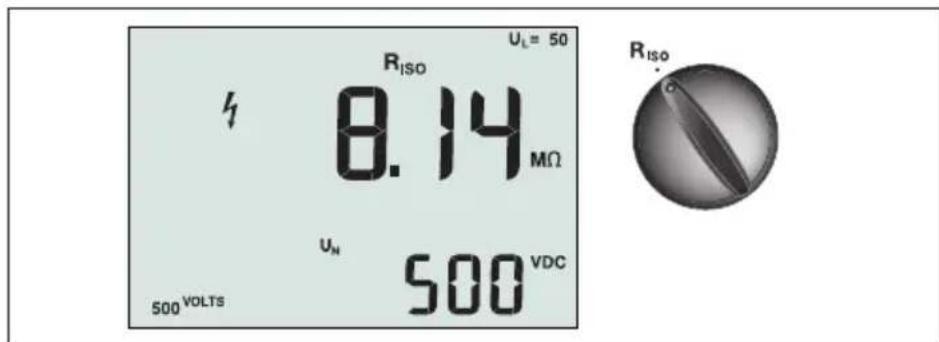

Hvordan måler jeg isolationsmodstanden med ProInstall100DK?

Indstil drejekontakten på R_ISO. Brug terminalerne L (rød) og PE (grøn). Tryk på F4 for at vælge testspænding (100, 250, 500 eller 1000 V). Hold TEST nede, indtil målingen stabiliseres. Hoveddisplayet viser modstanden, sekundærdisplayet den faktiske testspænding. Bemærk: Kredsløbet skal være spændingsløst.

Hvordan tester jeg en fejlstrømsafbryder (RCD)?

Indstil kontakten på ΔT (udløsningstid) eller IΔN (udløsningsstrøm). Brug de tre ledninger (L, N, PE). Tryk på F1 for at vælge mærkestrøm (10, 30, 100, 300, 500, 1000 mA). F2 vælger multiplikator (x½, x1, x5). F3 vælger RCD-type (AC, A, B, osv.). F4 vælger fase (0° eller 180°). Tryk på TEST for at starte målingen.

Hvordan udfører jeg en kontinuitetstest?

Indstil kontakten på RLO. Brug terminalerne L og PE. Før testen kompenserer du for ledningsmodstanden ved at kortslutte ledningerne og holde F3 nede, indtil nulindikatoren vises. Tilslut derefter ledningerne til kredsløbet, der skal testes (spændingsløst), og hold TEST nede. Hoveddisplayet viser modstanden. Hvis lydsignalet er aktiveret, lyder en kontinuerlig bip for værdier < 2 Ω.

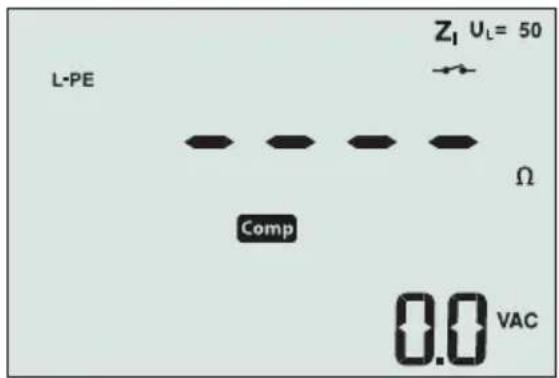

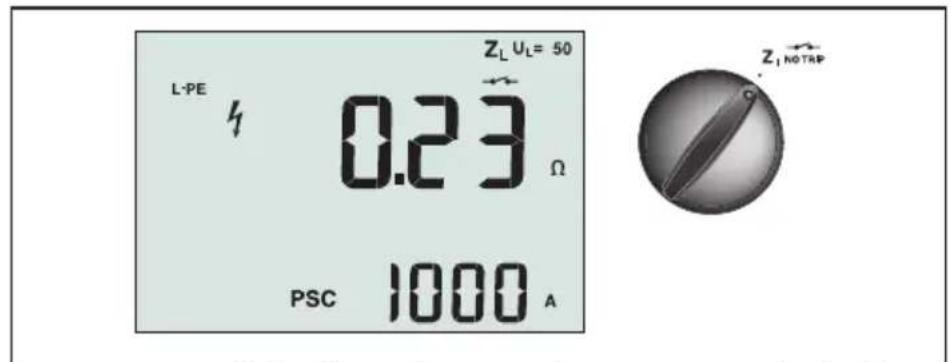

Hvordan måler jeg sløjfeimpedans?

Indstil kontakten på Z1 NO TRIP (ingen udløsning) eller Z1 TRIP (høj strøm). Tilslut de tre ledninger (L, N, PE). Tryk på F1 for at vælge L-PE eller L-N. Tryk på TEST. Hoveddisplayet viser impedansen, sekundærdisplayet den forventede kortslutningsstrøm (PSC). Bemærk: I højstrømstilstand kan RCD'er udløse.

Hvordan gemmer jeg en måling i hukommelsen?

Efter at have udført en måling, tryk på MEMORY. Brug F1 og pilene til at angive identifikatoren (sæt, undersæt, nummer). Tryk på F2 for at gemme. Hvis identifikatoren allerede findes, vises 'STO?'; tryk igen på F2 for at bekræfte eller F1 for at vælge en anden identifikator.

Hvordan sletter jeg hele hukommelsen?

Tryk på MEMORY for at gå ind i hukommelsestilstand. Tryk på F4. Displayet viser 'Clr?'. Tryk igen på F4 for at bekræfte sletning af alle pladser.

Hvordan skifter jeg batterier?

Sluk for enheden, og fjern alle ledninger. Åbn batterirummet ved at bruge en flad skruetrækker til at dreje de tre skruer en kvart omgang mod uret. Tryk på låsen, og skub batteriholderen ud. Udskift de 6 AA-batterier under overholdelse af polariteten. Sæt batteriholderen tilbage, og luk dækslet ved at dreje skruerne med uret. Bemærk: Data i hukommelsen går tabt, hvis batterierne ikke udskiftes inden for et minut.

Hvad betyder fejlkoderne?

Fejlkoderne vises med ikonet ⚠️ 'Err' og et nummer: Err 1 = fejl i selvtest (returner til service), Err 2 = overophedning (vent på afkøling), Err 4 = for høj fejlspænding (kontroller installationen), Err 6 = for høj sondemodstand (tryk spydene ned eller gør jorden våd).

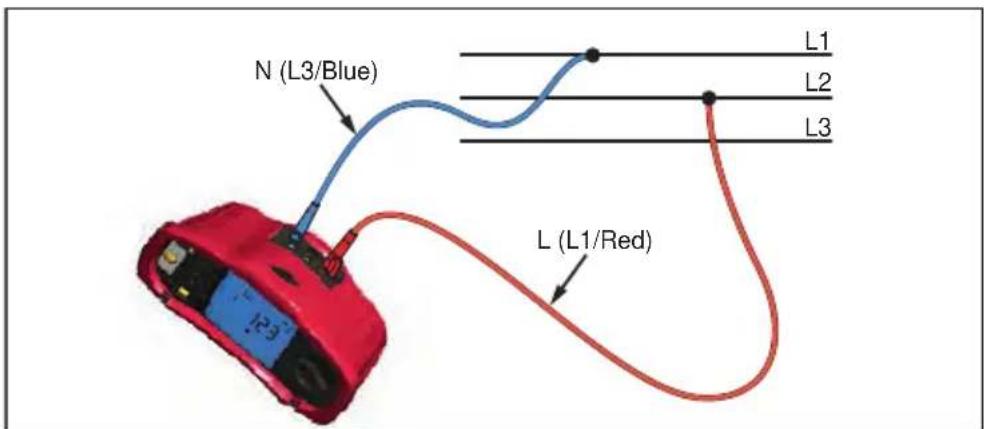

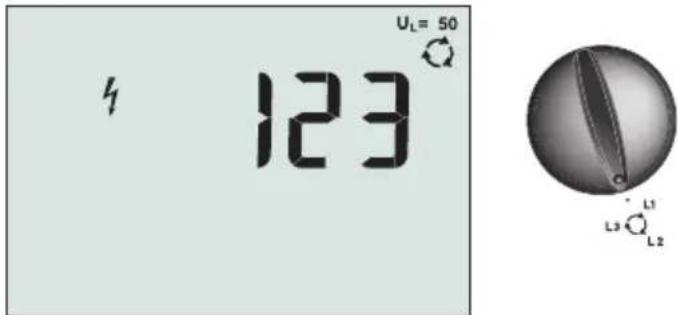

Hvordan tester jeg faseordenen?

Indstil drejekontakten på positionen med fasesymbolet (L1, L2, L3). Tilslut de tre ledninger (L, N, PE) til de tilsvarende faser. Tryk på TEST. Hoveddisplayet viser '123' for korrekt rækkefølge, '321' for omvendt rækkefølge eller bindestreger, hvis spændingen er utilstrækkelig.

Hvordan indstiller jeg tærskelværdien for fejlspænding?

Standardtærsklen er 50 V. For at skifte mellem 25 V og 50 V tændes enheden, mens du holder F4 nede. Den valgte værdi bevares, når enheden slukkes.

BRUGSANVISNING ProInstall100DK Beha-Amprobe

Begrænset garanti og Ansvarsbegrænsning

For dit Amprobe-produkt gives der 2 års garanti for materielle eller produktionsmæssige defekter fra købsdatoen, undtagen hvis den lokale lovgivning foreskriver andet. Denne garanti dækker ikke sikringer, batterier eller ødelæggelser forårsaget af ulykker, forsømmelighed, misbrug, ændring, forurening eller unormal betjening eller håndtering. Forhandlere er ikke autoriseret til at udvide enhver garanti på vegne af Beha-Amprobe. Ved anmodning om garanti undergarantiperioden, skal produktet indsendes sammen med købskvitteringen til et autoriseret Beha-Amprobe kundeservicecenter eller til en Beha-Amprobe forhandler eller distributør. Se afsnittet om reparation for yderligere oplysninger. DER GIVES KUN DENNE ENE GARANTI. ALLE ANDRE GARANTIER - ENTEN UDTRYKT, IMPLICIT ELLER PÅBUDT - HERUNDER IMPLICITTE GARANTIER FOR EGNETHED TIL ET BESTEMT FORMÅL ELLER SALGBARHED, FRASIGES HERMED. FABRIKANTEN ER IKKE ANSVARLIG FOR ENHVER SPECIELLE, INDIREKTE, TILFÆLDIGE ELLER EFTERF∅LGENDE SKADER ELLER TAB, FORÅRSAGET AF HVILKEN SOM HELST GRUND ELLER TEORI. Da nogle stater eller lande ikke tillader udelukkelse eller begrænsning af en implicit garanti eller af tilfældige eller efterfølgende skader, gælder denne begrænsning muligvis ikke for dig.

Reparationer

Enhver indsendelse af Beha-Amprobe værktøj til reparation såvel under som udenfor garantien samt til kalibrering skal medfølges af følgende: dit navn, virksomhedens navn, adresse, telefonnummer og købskvittering. Desuden skal vedlægges en kort beskrivelse af problemet eller den ønskede ydelse samt apparatets testkabler. Gebyrer for reparation eller udskiftning af dele uden for garanti kan betales med en check, en postanvisning, et kreditkort med udløbsdato eller en købsordre udstedt til Beha-Amprobe.

Reparation og udskiftning af dele under garanti – Alle lande

Læs venligst garantibetingelserne og kontroller dit batteri, inden du anmoder om reparation. Under garantiperioden kan ethvert defekt testværktøj returneres til din Beha-Amprobe distributør for erstatning med det samme eller et lignende produkt. Du kan finde en liste over distributører i dit område i afsnittet "Hvor kan jeg købe" på beha-amprobe.com. I USA og Canada kan enheder for reparation og udskiftning under garanti også indsendes til et Amprobe servicecenter (se nedenstående adresse).

Reparation eller udskiftning af dele uden for garanti – Europa

Inden for Europa kan enheder uden for garanti erstattes af din Beha-Amprobe distributør for et nominelt gebyr. Du kan finde en liste over distributører i dit område i afsnittet "Hvor kan jeg købe" på beha-amprobe.com.

Beha-Amprobe

Division og reg. varemærke for Fluke Corp.(USA)

Tyskland*

In den Engematten 14

79286 Glottertal

Tyskland

Telefon: [phone] - 0

beha-amprobe.de

Storbritannien

52 Hurricane Way

Norwich, Norfolk

*(kun korrespondance – ingen reparation eller udskiftning tilgængelig fra denne adresse.

Europæiske kunder bedes kontakte deres forhandler.)

**central kontaktadresse i EEA Fluke Europe BV

INDHOLD

INTRODUKTION......4

SIKKERHED 4

UDPAKNING AF MÅLEINSTRUMENTET....5

BETJENING AF MÅLEINSTRUMENTET......6

Brug af drejeomskifteren....6

Beskrivelse af trykknapperne....7

Beskrivelse af skærmen 8

Indgangsterminaler 9

Brug af IR-porten....10

Fejlkoder 10

Valgmuligheder for tænding....10

UDF∅RE MÅLINGER 11

Måling af spænding og frekvens.... 11

Måling af isoleringsmodstand 12

Måling af kontinuitet 12

Måling af loop-/linjeimpedans....13

Test af jordmodstand vha. loopmetode.... 13

Loopimpedans (Aktivering ved højspænding) i IT-systemer....14

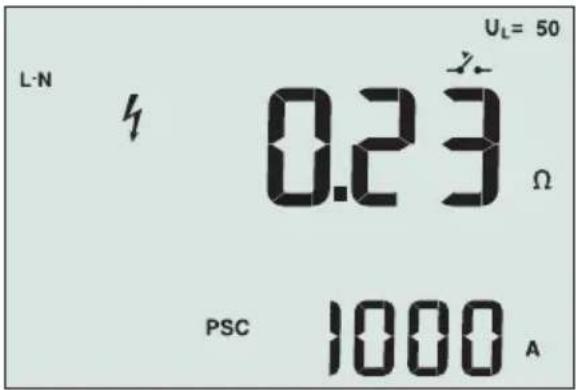

Linjeimpedans....15

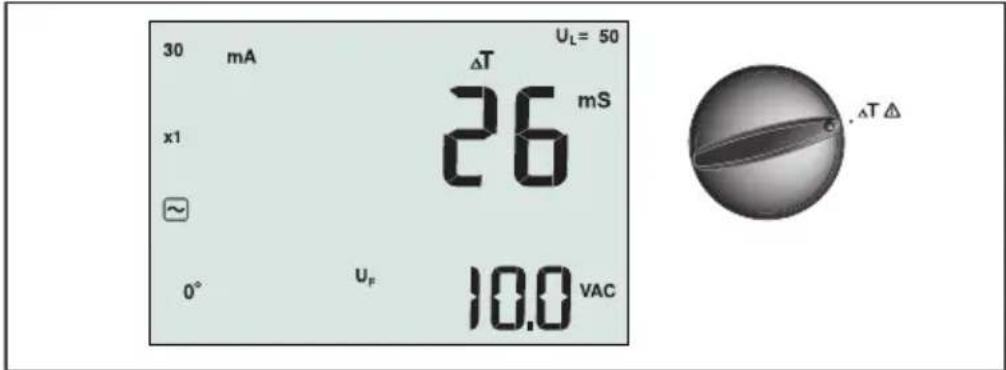

Måling af RCD aktiveringstid 16

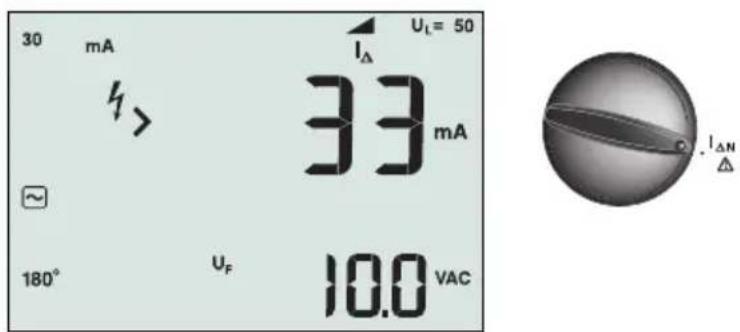

Måling af RCD aktiveringsstrøm 19

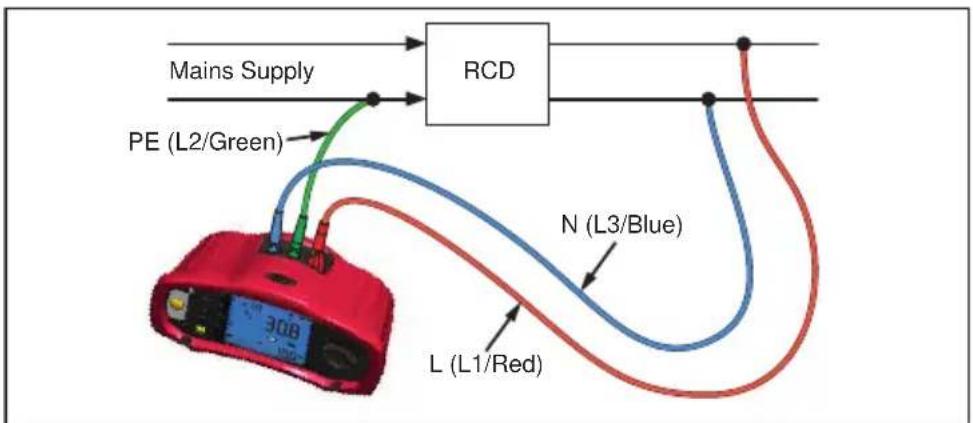

RCD test i IT-systemer 19

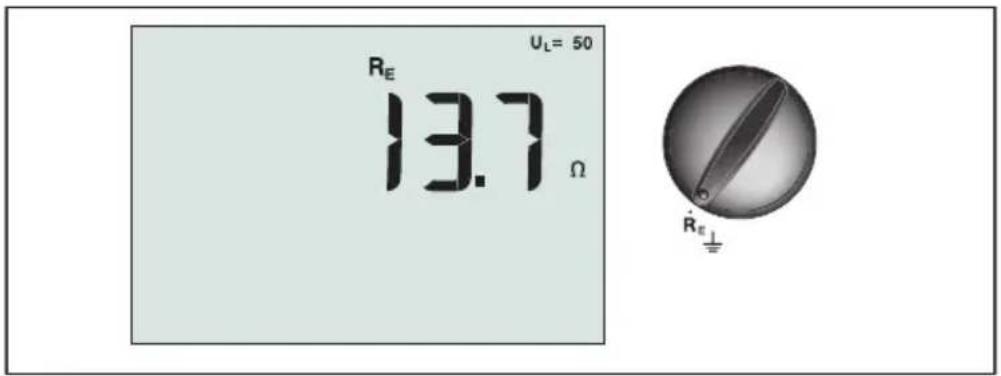

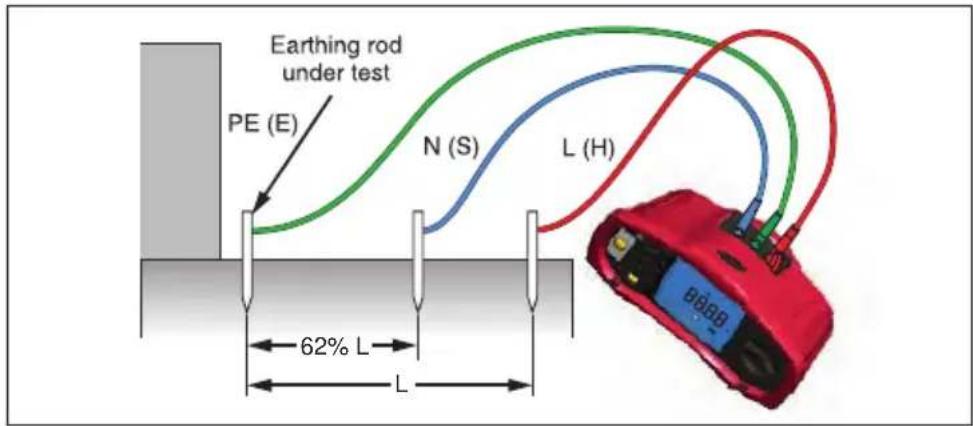

Måling af jordmodstand 20

Test af fasesekvens 21

HUKOMMELSESTILSTAND 21

Gemme en måling 22

Fremkalde en måling....23

Rydde hukommelsen 23

Test og udskiftning af batterier....24

Test af sikring....25

DETALJEREDE SPECIFICATIONER 25

Funktioner afhængig af model 25

Generelle specifikationer 26

SPECIFICATIONER FOR ELEKTRISK MÅLING....27

Kontinuitet (RLO) 27

Isoleringsmodstand (RISO) 27

Tilstandene Ingen aktivering og Højspænding RCD/FI.... 28

Test af prospektiv kortslutningsstrøm (PSC/IK) 29

RCD-test....29

RCD-typer testet 29

Testsignaler 29

RCD-typer testet 30

Maksimum aktiveringstid....30

Måling af RCD/FI-aktiveringsstrøm/stigningstest (IΔN) 30

TEST AF JORDMODSTAND (RE) 31

INDIKATION AF FASESEKVENS....31

TEST AF LEDNINGSF∅RING FOR STR∅MNET 32

DRIFTSOMRÅDER OG USIKKERHED I HENHOLD TIL EN 61557....32

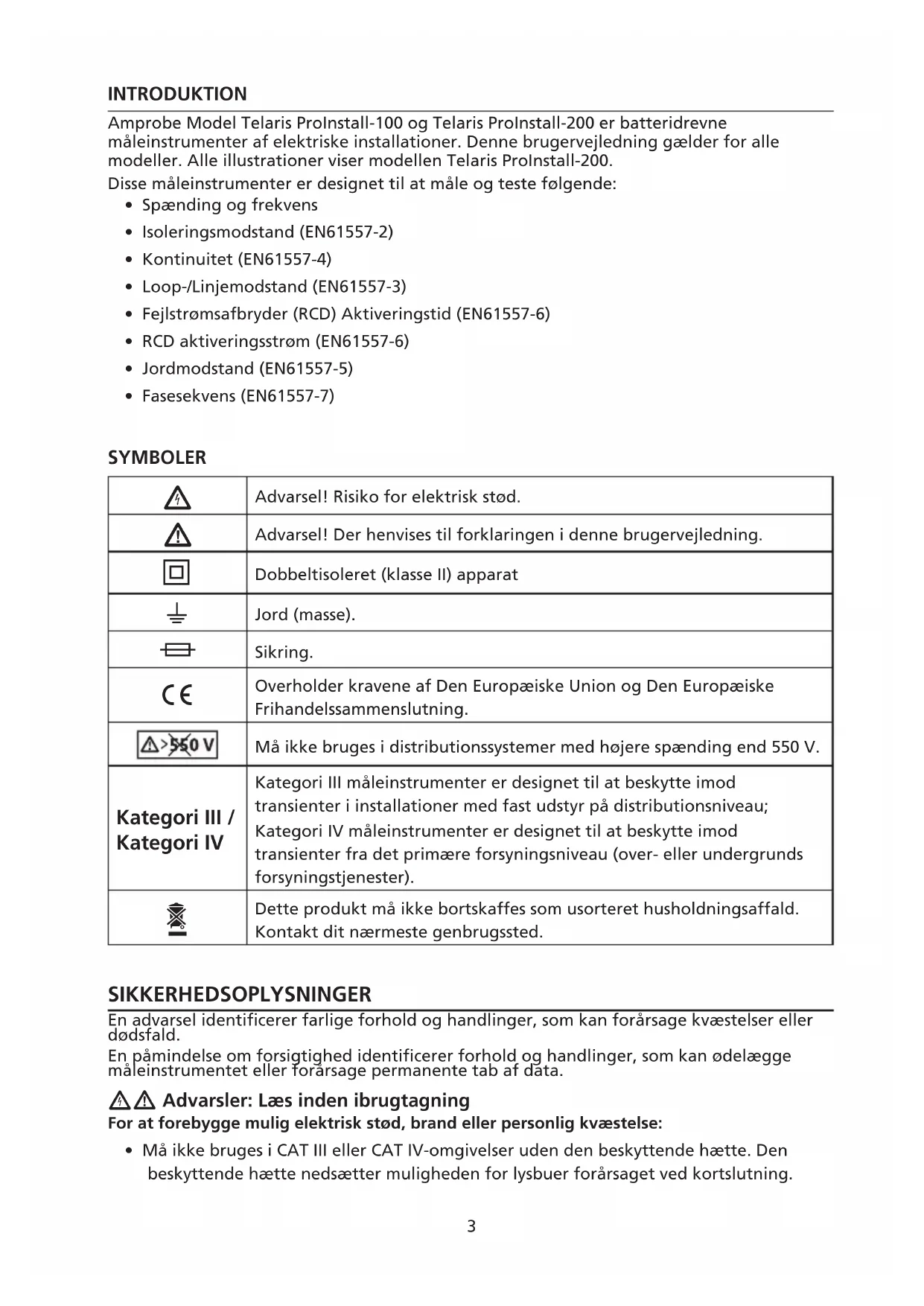

INTRODUKTION

Amprobe Model Telaris ProInstall-100 og Telaris ProInstall-200 er batteridrevne måleinstrumenter af elektriske installationer. Denne brugervejledning gælder for alle modeller. Alle illustrationer viser modellen Telaris ProInstall-200.

	Advarsel! Risiko for elektrisk stød.
	Advarsel! Der henvises til forklaringen i denne brugervejledning.
	Dobbeltisoleret (klasse II) apparat
	Jord (masse).
	Sikring.
	Overholder kravene af Den Europæiske Union og Den Europæiske Frihandelssammenslutning.
	Må ikke bruges i distributionssystemer med højere spænding end 550 V.
	Kategori III måleinstrumenter er designet til at beskytte imod transienter i installationer med fast udstyr på distributionsniveau; Kategori IV måleinstrumenter er designet til at beskytte imod transienter fra det primære forsyningsniveau (over- eller undergrunds forsyningstjenester).
[∅ZWE]	Dette produkt må ikke bortskaffes som usorteret husholdningsaffald. Kontakt dit nærmeste genbrugssted.

SIKKERHEDSOPLYSNINGER

En adversel identificerer farlige forhold og handlinger, som kan forårsage kvæstelser eller dødsfald.

En påmindelse om forsigtighed identificerer forhold og handlinger, som kan ødelægge måleinstrumentet eller forårsage permanente tab af data.

⚠️ Advarsler: Læs inden ibrugtagning

For at forebygge mulig elektrisk stød, brand eller personlig kvæstelse:

- Må ikke bruges i CAT III eller CAT IV-omgivelser uden den beskyttende hætte. Den beskyttende hætte nedsætter muligheden for lysbuer forårsaget ved kortslutning.

• Brug kun produktet som angivet. I modsat fald er produktets beskyttelsesforanstaltninger eventuelt ikke tilstrækkelige.
• Produktet må ikke bruges i områder med eksplosive gasser eller damp, eller i fugtige eller våde omgivelser.
• Brug ikke testkablerne, hvis de er beskadigede. Kontroller testkablerne for beskadiget isoleringsmateriale, udsat metal eller hvis slidindikatoren vises. Kontroller testkablerne med jævne mellemrum.
• Brug kun strømklemmer, testkabler og adaptere, som fulgte med produktet.
• Udfør først en måling af en kendt spænding for at sikre, at produktet fungerer korrekt.
• Brug ikke produktet, hvis det er beskadiget.
• Produktet må kun repareres af en autoriseret tekniker.
• Tilfør ikke mere end den nominelle spænding imellem terminalerne eller imellem hver terminal og jord.
• Fjern testkablerne fra måleinstrumentet, inden du åbner måleinstrumentets kabinet.
• Produktet må ikke betjenes med dækslet fjernet eller kabinettet åbent. Risiko for eksponering til farlige spændinger.
• Udvis forsigtighed, når du arbejder med spændinger på over 30 V ac rms, 42 V ac peak eller 60 V dc.
• Brug kun de specificerede sikringer.
• Brug de korrekte terminaler, funktioner og målingsområder.
• Hold fingrene bagved fingerbeskyttelsen på klemmerne.
• Tilslut massekablet inden det strømførende kabel og fjern det strømførende kabel inden massekablet.
• Udskift batterierne, när indikatoren for lavt batteri vises for at forhindre forkerte målinger.
• Brug kun de specificerede reservedele.
• Brug ikke måleinstrumentet i distributionssystemer med højere spænding end 550 V.
• De lokale og nationale sikkerhedsbestemmelser skal overholdes. Brug personligt beskyttelsesudstyr (godkendte gummihandsker, ansigtsbeskyttelse og brandresistent tøj) for at forhindre skader pga. stød og gnister på steder, hvor der er farlige strømførende ledninger.

UDPAKNING OG INSPEKTION

Din forsendelsespakke skal indeholde:

1 Telaris ProInstall-100 eller Telaris ProInstall-200
6 batterier 1,5 V AA Mignon
3 testkabler
1 netstrømstestkabel
3 alligatorklemmer
3 testsonder
1 ekstern sonde
1 cd-rom med brugervejledning
1 bæretaske
1 Polstret rem

Hvis nogle dele er beskadiget eller mangler, skal du returnere den komplette pakke til stedet, hvor du købte det for at få erstattet pakken.

Brug af drejeomskifteren

Brug drejeomskifteren (fig. 1 og tabel 4) til at vælge den måletype, som du ønsker at udføre.

Advarsler

Må ikke bruges i CAT III eller CAT IV-omgivelser uden den beskyttende hætte. Den beskyttende hætte reducerer det frie metal på testsonden til < 4 mm. Dette nedsætter muligheden for lysbuer ved kortslutning.

Brug drejeomskifteren til at vælge den måletype, som du ønsker at udføre. Brug trykknapperne til at betjene måleinstrumentet, vælge testresultater til visning og rulle igennem valgte testresultater.

Nummer Målingsfunktion
1	Starter den valgte test. Omkring TEST-tasten er der en "berørings-flade". Berøringsfladen måler potentialet imellem operatøren og måleinstrumentets PE-terminal. Hvis 100 V-tærsklen overstiges, lyser ▲-symbolet oven over berøringsfladen.
2	Ruller igennem hukommelsesplaceringer. Indstiller koder for hukommelsesplaceringer.
3 Symbolet ovenover berøringsfladen lyser.
4	Går til hukommelsestilstand. Aktiverer valg af hukommelse med skærmtastatur (F1, F2, F3 eller F4).
5 Slår baggrundslys til og fra.
6	Tænder og slukker for måleinstrumentet. Måleinstrumentet slukker også automatisk, når der ikke er nogen aktivitet inden for 10 minutter.
7	Valg af loop input (L-N, L-PE). Valg af spændingsindgang (L-N, L-PE). RCD strøm (10, 30, 100, 300, 500 eller 1000 mA). VALG af hukommelse.
8	Multiplikator for RCD strøm (x1/2, x1, x5) GEMNING af hukommelse.
9	VALG af RCD: Type AC (sinusformet), type AC selektiv, type A (halvbølge), type A selektiv, type B (jævn DC) eller type B selektiv.FREMKALDELSE af hukommelse.
10	RCD testpolaritet (0, 180 grader).Testspænding af isolering (100, 250, 500, eller 1000 V).RYDNING af hukommelse.
11 Kontinuitet.
12 Isoleringsmodstand.
13 Loopimpedans — Aktivering ved højspænding.
14 Loopimpedans — Ingen aktivering
15 RCD aktiveringstid.
16 RCD aktiveringsniveau.
17 Volt.
18 Faserotation.
19 Jordmodstand.
20 Drejeomskifter.

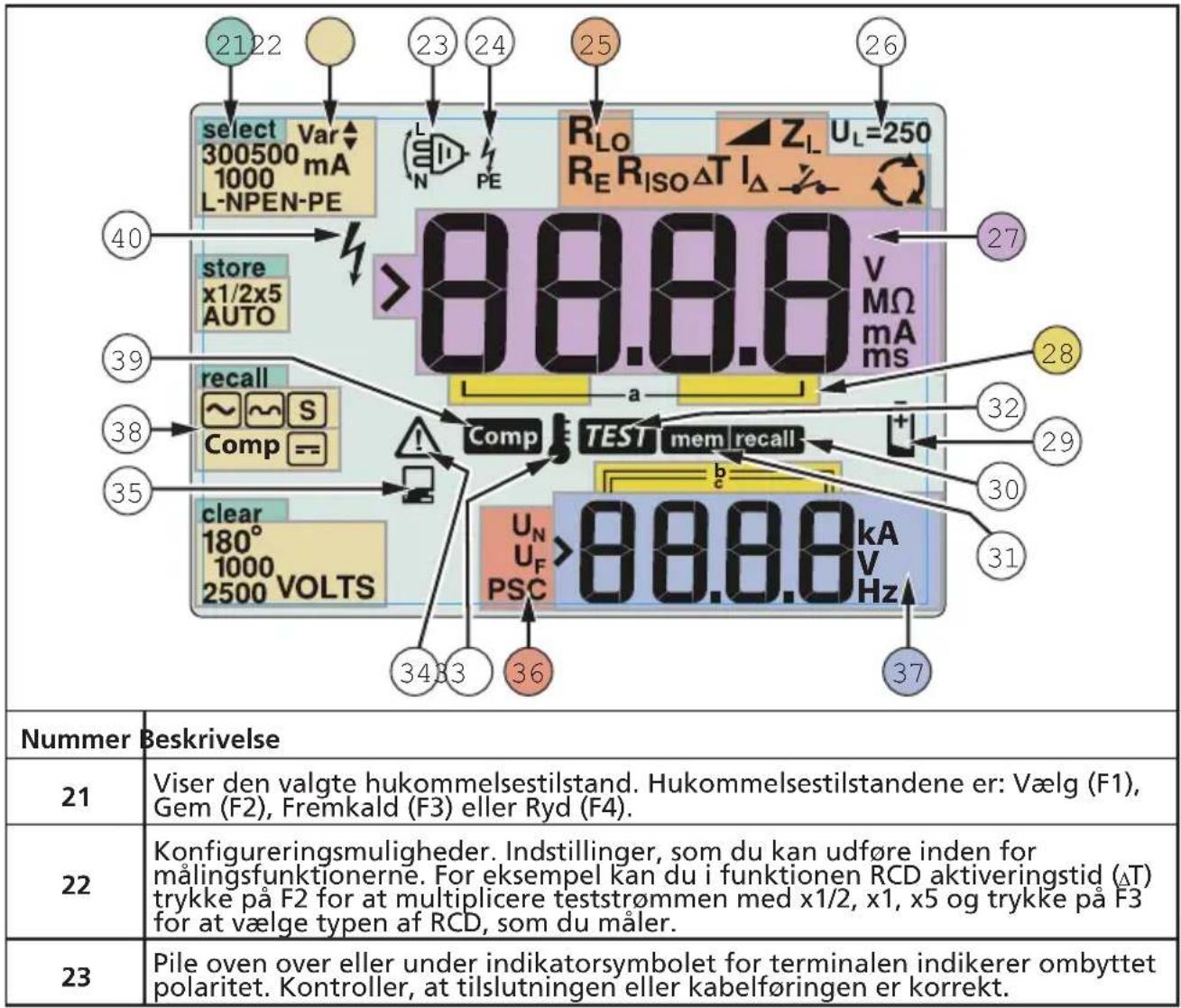

Beskrivelse af skærmen

24	Indikatorsymbol for terminal. Et indikatorsymbol for en terminal med en prik (O) i midten indikerer, at terminalen bruges til den valgte funktion.Terminalerne er:• L (Linje)• PE (Beskyttet jord)• N (Neutral)
25	Indikerer den valgte indstilling af drejeomskifteren. Målingsværdien vist på den primære skærm svarer også til kontaktens indstilling. Indstillingerne af drejeomskifteren er:
	R_ISO	Isolering RCD aktiveringstid T
	R_LO	Kontinuitet RCD aktiveringsstrøm
	Z_1	Loop ingen aktivering	Jord R_E
	Z_1	Loop aktivering ved højspænding		Faserotation
26	Indikerer den forudvalgte fejlspændingsgrænse. Standardindstillingen er 50 V. Nogle steder kræver, at fejlspændingen er indstillet til 25 V, som specificeret i de lokale elektriske bestemmelser. Tryk på F4, når du tænder for måleinstrumentet for at skifte fejlspændingen imellem 25 V og 50 V. Værdien, som du indstiller, vises på skærmen og gemmes, når du slukker for måleinstrumentet.
27 Primær skærm og måleenheder.
28	Hukommelsesplaceringer. Se side 37 for yderligere oplysninger om brug af hukommelsesplaceringer.
29	Ikon for lavt batteri Se afsnittet "Test og udskiftning af batterier" på side 41 for yderligere oplysninger om batterier og administration af strøm.
30 Vises, når du trykker på knappen Fremkald og der vises gemte data.
31 Vises, når du trykker på knappen Hukommelse.
32 Vises, når du trykker på knappen Test. Forsvinder, når testen er udført.
33	Vises, når instrumentet er overophedet. Looptest og RCD-funktioner kan ikke udføres, når instrumentet er overophedet.
34	Vises, når der opstod en fejl. Der kan ikke udføres test. Se "Fejlkoder" på side 16 for en liste over og forklaring af mulige fejlkoder.
35 Vises, når instrumentet overfører data vha. Amprobe PC software.
36	Navn på den sekundære målingsfunktion. U_N - Testspænding for isoleringstest. U_F - Fejlspænding. Måler neutral til jord.PSC - Prospektiv kortslutning. Beregnet ud fra målt spænding og impedans
37	Sekundær skærm og måleenheder. Nogle tests giver flere end et resultat eller giver en beregnet værdi baseret på testresultatet. Dette sker ved:• Volt • RCD skiftetid• Isoleringstests • RCD aktiveringsstrøm• Loop-/Linjeimpedans
38 Tryk på F3 for at kompensere testkablet for kontinuitetsfunktionen.
39 Vises, når der findes en kompensationsværdi for testen.
40 Potentiel fare. Vises, når der måles eller benyttes høje spændinger.

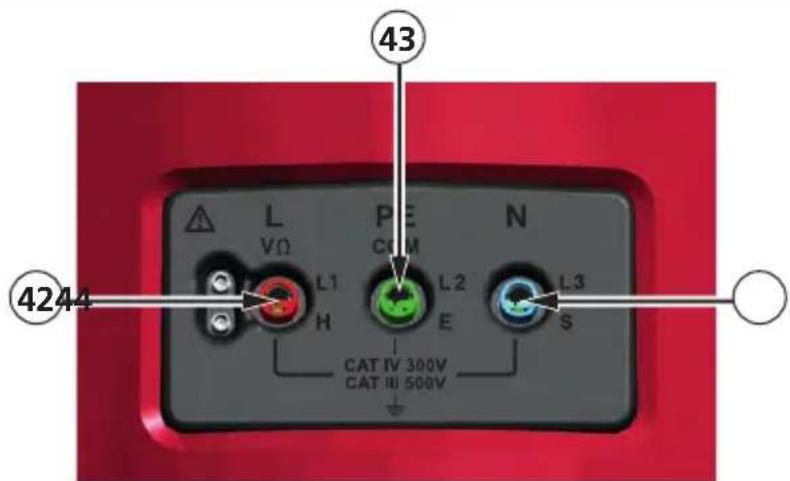

Indgangsterminaler

Brug drejeomskifteren til at vælge den type af test, som du ønsker at udføre.

43 4244 L VΩ L1 H PE COM L2 E N L3 S CAT IV 300V CAT III 500V

Nummer	Beskrivelse
41	L (Linje)
42 PE	(Beskyttet jord)
43 N	(Neutral)

Brug af IR-porten

Modellerne Telaris ProInstall-100 og Telaris ProInstall-200 har en IR-port (infrarød), se fig. 23, hvormed du kan forbinde måleinstrumentet til en computer og overføre testdata vha. Amprobe pc softwaren. Dette automatiserer din fejlsøgnings- eller registreringsproces, nedsætter muligheden for manuelle fejl og lader dig indsamle, organisere og vise testdata i et format, som dækker dine behov. Se "Overførsel af testresultater" på side 40 for yderligere oplysninger om brug af IR-porten.

Fejlkoder

Forskellige fejltilstande detekteres af måleinstrumentet og indikeres med ikonet ⚠, "Err" og et fejlnummer på den primære skærm. Se nedenstående tabel. Disse fejltilstande deaktiverer test af og, hvis nødvendigt, stopper en aktuel test.

Err1 ⚠️

Fig. 6. Fejlvisning

Fejltilstand Kode Løsning
Selv-test mislykkes 1	Indsend måle	instrumentet til et Amprobe servicecenter.
Over-temp 2 Vent in	dtil måleinstr	umentet er kølet ned.
Fejlspænding 4		Kontroller installationen, specielt spændingen imellem N og PE.
Excessiv sonde modstand	6	Indsæt stængerne dybere i jorden. Nedtramp jorden rundt omkring stængerne. Hæld vand omkring stængerne, men ikke på jorden, som testes.

Valgmuligheder for tænding

For at vælge en tændingsfunktion, skal du trykke på og funktionstasten samtidigt og derefter slippe knappen. Den indstillede tændingsfunktion bibeholdes, når måleinstrumentet slukkes. Se nedenstående tabel.

L-n

Tilstand for Storbritannien valgt

l-n n-l

Automatisk skift af ledningsføring valgt

Fig. 7. Skift af ledningsføring

Taster Valgmuligheder for tænding
	Linje- og Neutral-tilstand. Der er 2 betjeningstilstande tilgængelige. Du kan konfigurere måleinstrumentet til fungere i L-n tilstand eller L-n n-L tilstand, se fig. 7.I L-n tilstand, må L og N faselederne ALDRIG ombyttes. Dette er et krav i nogle regioner, herunder Storbritannien. Ikonet vises på skærmen og indikerer, at system L og N lederne er ombyttet og der kan ikke udføres en test. Årsagen til denne systemfejl skal undersøges og udbedres, inden der fortsættes med målingerne. L-n tilstanden ændrer også varigheden af RCD x1/2 aktiveringstid til 2 sekunder, som krævet i Storbritannien.I L-n n-L tilstand kan L og N faselederne ombyttes hvorefter testen fortsættes.Bemærk: På steder, hvor der bruges polariserede stik og stikkontakter, indikerer ikonet for ombyttet kabel ( ), at udgangen blev ledningsført forkert. Dette problem skal udbedres, inden der fortsættes med yderligere test.
	Fejlspændingsgrænse. Skifter fejlspændingen imellem 25 V og 50 V.Standard er 50 V.
	Vis måleinstrumentets serienummer. Den primære skærm viser de første fire cifre og den sekundære skærm viser de næste fire cifre.
	Knap for aktivering af biplyd ved kontinuitet. Aktiverer/deaktiverer biplyd ved kontinuitet. Aktiveret som standard.

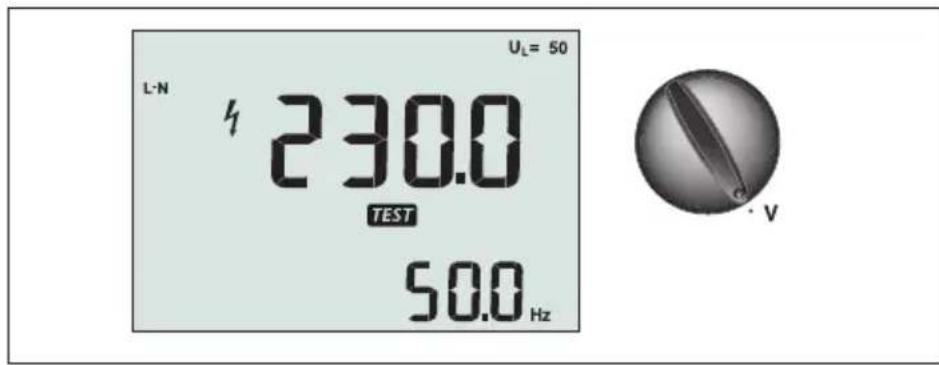

Måling af spænding og frekvens

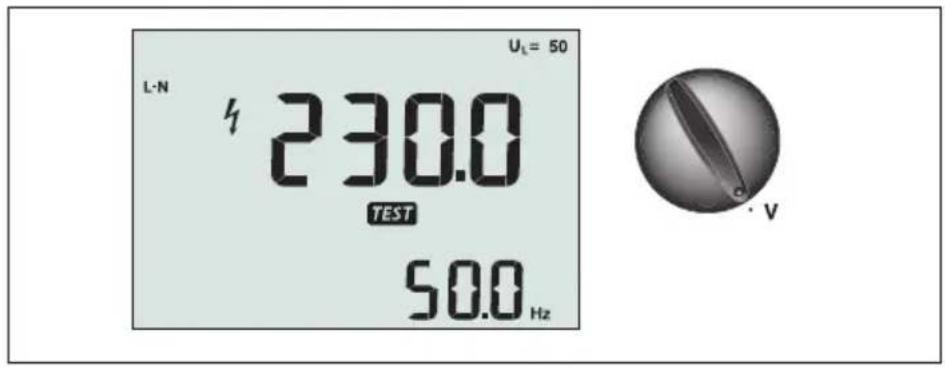

UL= 50 L-N 230.0 TEST 50.0 Hz · V

Fig. 8. Visning/skift af volt og terminalindstillinger

Sådan måles spænding og frekvens:

1. Sæt drejeomskifteren til position V.

2. Brug alle (rød, blå og grøn) terminaler til denne test. Du kan bruge testkablerne eller netstrømsledningen, när du måler AC-spænding.

3. Den primære (øvre) skærm viser AC-spænding. Måleinstrumentet aflæser AC-spænding op til 500 V. Tryk på F1 for at skifte aflæsningen af spænding imellem L-PE, L-N og N-PE.

4. Den sekundære (nedre) skærm viser netstrømmens frekvens.

Advarsel

Det er ikke muligt på pålidelig måde at tjekke forbindelserne for N- og PE-kredsløb i deres stik vha. spændingsmåling. Vi anbefaler at du verifierer dette mens du foretager Loop- og Linjeimpedansmålinger.

Dette fordi spændingerne L-N, L-PE og N-PE måles med måleinstrumentet på samme tid og vil blive påvirket af åbne ledere sammen med modstande (belastninger) og kapacitanser i installationens netværk sammen med indre modstande i selve måleinstrumentet.

Dette er særligt et problem, hvis N mangler eller er åben, og det kan føre til forkerte aflæsninger.

Måling af isoleringsmodstand

RISO UL= 50 8.14 MΩ UN 500 VDC 500 VOLTS RISO

Fig. 9. Visning/skift af isoleringsmodstand og terminalindstillinger

Advarsel

For at undgå elektrisk stød, bør målingerne kun udføres på strømløse kredsløb.

1. Sæt drejeomskifteren til position RISO.

2. Brug L og PE (rød og grøn) terminalerne til denne test.

3. Brug F4 til at vælge testspænding. De fleste isoleringstest udføres ved 500 V, men de lokale testkrav skal overholdes.

4. Tryk og hold på TEST, indtil aflæsningen stabiliseres.

Bemærk: Test kan ikke udføres, hvis der detekteres spænding i linjen.

• Den primære (øvre) skærm viser isoleringsmodstanden.
• Den sekundære (nedre) skærm viser den aktuelle testspænding.

Bemærk: For normal isolering med høj modstand, bør den aktuelle testspænding (UN) altid være lig med eller højere end den programmerede spænding. Hvis isoleringsmodstanden er dårlig, reduceres testspændingen automatisk for at begrænse teststrømmen til sikre områder.

Måling af kontinuitet

R_LO 0.00 Ω Comp U_L= 50

Fig. 10. Visning/skift af kontinuitet zero og terminalindstillinger

En kontinuitetstest bruges til at verificere forbindelsernes integritet ved udførelse af en højopløsnings modstandsmåling. Dette er specielt vigtigt ved kontrol af beskyttede jordforbindelser.

Bemærk: I lande, hvor elektriske kredsløb er lagt ud i en ring, anbefales det, at du udfører en ende-til-ende kontrol af ringen på det elektriske panel.

⚠️⚠ Advarsel

• Målingerne bør kun udføres på strømløse kredsløb.
• Målingerne kan blive negativt påvirket af impedanser eller parallelle kredsløb eller transienter.

Sådan måles kontinuitet:

1. Sæt drejeomskifteren til position RLO.
2. Brug L og PE (rød og grøn) terminalerne til denne test.

3. Inden du udfører en kontinuitetstest, skal du kortslutte testkablerne. Tryk og hold på F3, indtil der vises comp. Måleinstrumentet måler testkablernes modstand, gemmer værdien i hukommelsen og fratrækker den fra aflæsningerne. Modstandsværdien gemmes også, när måleinstrumentet er slukket, så du ikke behøver at gentage handlingen hver gang du bruger instrumentet.
   Bemærk: Sørg for, at batterierne er i god opladningsstand, inden du kompenserer testkablerne.

4. Tryk og hold på TæHdtil aflæsningen stabiliseres. Hvis biplyd ved kontinuitet er aktiveret, bipper måleinstrumentet konstant for målte værdier, som er mindre end 2 Ω og der ikke er et stabilt aflæsnings-bip for målte værdier, som er større end 2 Ω. Hvis et kredsløb er strømførende, kan der ikke udføres en test og AC-spændingen vises på den sekundære (nedre) skærm.

Måling af loop-/linjeimpedans

ZL UL= 50 L-PE 4 0.23 Ω PSC 1000 A Z1 NOTRP

Fig. 11. Visning/skift af loop-/linjeimpedans og terminalindstillinger

Loopimpedansen er kildeimpedansen målt imellem linje (L) og beskyttet jord (PE). Du kan også fastslå den prospektive jordkortslutningsstrøm (PSC), som er den strøm, som potentielt kan opstå, hvis faselederen kortsluttes til den beskyttede jordleder. Måleinstrumentet beregner PSC ved at dividere den målte netstrømsspænding med loopimpedansen.

Loopimpedans-funktionen anvender en teststrøm, som leder til jorden. Hvis der er RCD'er i kredsløbet, kan de blive aktiveret. For at undgå aktivering, skal du altid bruge funktionen Zl Ingen aktivering på drejeomskifteren. Test med Ingen aktivering anvender en speciel test, som forhindrer aktivering af RCD'er i systemet. Hvis du er sikker på, at der ikke er RCD'er i kredsløbet, kan du bruge funktionen Zl Højspænding for at opnå en hurtigere test.

Bemærk: Hvis terminalerne L og N ombyttes, ombytter måleinstrumentet dem automatisk internt og fortsætter testen. Hvis måleinstrumentet konfigureres til brug i Storbritannien, stoppes testen. Denne tilstand er indikeret med symbolet ( ).

Tip: Vi anbefaler at du udover at foretage hver loop-impedansmåling også måler linjeimpedans for at sikre korrekt ledningsføring.

Dette vil påvise korrekt forbindelse af strømførende (L) og neutral (N) ledning som beskyttelse mod kortslutning og overbelastning.

Sådan måles loopimpedans ved ingen aktivering:

Advarsel

For at forhindre aktivering af RCD'er i kredsløbet:

• Brug altid positionen Ztil loopmålinger.
• Forbelastning kan forårsage aktivering af RCD.
• En RCD med en nominel fejlstrøm på 10 mA vil blive aktiveret.

Bemærk: For at udføre en test af loopimpedans i et kredsløb med en 10 mA RCD, anbefaler vi en test af RCD aktiveringstid. Brug en nominal teststrøm på 10 mA og faktoren x ½ for denne test.

Hvis fejlspændingen er under 25 V eller 50 V, afhængig af de lokale krav, er loop'en god. For at beregne loopimpedansen, skal du dividere fejlspændingen med 10 mA (loopimpedans = fejlspænding x 100).

1. Sæt drejeomskifteren til position Z_I NO TRIP.
2. Tilslut alle tre testkabler til terminalerne L, PE og N (rød, grøn og blå) på måleinstrumentet. Der må kun bruges de kalibrerede testkabler! Modstanden af de kalibrerede testkabler fratrækkes automatisk fra resultatet.
3. Tryk på F1 for at vælge L-PE. Skærmen viser Z_L og indikatoren
4. Tilslut alle tre testkabler til L, PE og N på systemet, som testes eller stik netstrømsledningen i stikket under testen.

Fig. 12. Skærm efter nulstilling

1. Tryk og slip TEST Vent på, at testen er udført. Den primære (øvre) skærm viser loopimpedansen. Den sekundære (nedre) skærm viser den prospektive kortslutningsstrøm (PSC) i ampere eller kiloampere.

Denne test tager flere sekunder. Hvis netstrømsledningen frakobles under testen, afbrydes testen automatisk.

Bemærk: Der kan opstå fejl pga. forbelastning af kredsløbet under testen.

Sådan måles loopimpedans ved aktivering ved højspænding:

Hvis der ikke RCD'er i systemet under testen, kan du bruge højspænding linje jord (L-PE) loopimpedans test.

1. Sæt drejeomskifteren til position Z I - y ← . ⚠️ TRIP

2. Tilslut alle tre testkabler til terminalerne L, PE og N (rød, grøn og blå) på måleinstrumentet. Der må kun bruges de kalibrerede testkabler! Modstanden af de kalibrerede testkabler fratrækkes automatisk fra resultatet.

3. Tryk på F1 for at vælge L-PE. 📋 vises for at indikere, at tilstanden aktivering ved højspænding er valgt.

4. Gentag trin 4 til 8 fra den forrige test.

⚠️ ⚠️ Advarsel

Symbolet 🔔 på skærmen indikerer tilstanden højspænding loop - RCD'er i systemet bliver aktiveret - sørg for, at der ikke er RCD'er.

Loopimpedans (Aktivering ved højspænding) i IT-systemer

Impedansen, som måles ved en fase til jord-test, afhænger af betingelserne for IT-systemet. Der bør være en meget høj impedans på et sundt system. Lave impedansværdier kan forårsages af en kortsluttet disneuter, belastning tilsluttet til systemet eller en eksisterende første defekts-betingelse. Dette er ikke en almindelig test, da systemets tilstand skal være kendt, inden man kan fastlægge betydningen af den målte værdi.

Brug netstrømstestkablet, men forbind ikke N-kablet til instrumentet, og brug kun PE- og L-indgangene. Se fig. 18a.

Bemærk: En RCD vil blive aktiveret, hvis impedansen er lav.

Linjeimpedans

Linjeimpedansen er kildeimpedansen målt imellem linjelederne eller linje og neutral. Denne funktion muliggør følgende tests:

• Linje til neutral loopimpedans.

Tip: Vi anbefaler at du udover at foretage hver loop-impedansmåling også måler linjeimpedans for at sikre korrekt ledningsføring.

Dette vil påvise korrekt forbindelse af strømførende (L) og neutral (N) ledning som beskyttelse mod kortslutning og overbelastning.

• Linje til linjeimpedans i 3-fase systemer.
• L-PE loopmåling med 2 ledninger, när Neutral ikke er tilgængelig. Sådan udføres en måling af en højstrøms 2-leder loop. Tilslut derfor Linje til L-indgangen og PE til N-indgangen. Den kan ikke bruges på kredsløb, som er beskyttet med RCD'er, fordi de vil blive aktiveret.
• Prospektiv kortslutningsstrøm (PSC). PSC er den strøm, som potentielt kan opstå, hvis faselederen kortsluttes til den neutrale leder eller en anden faseleder. Måleinstrumentet beregner PSC-strømmen ved at dividere den målte netstrømsspænding med linjeimpedansen.

L-N 4 0.23 Ω PSC 1000 A U_L= 50

Fig. 14. Visning af linjeimpedans

1. Sæt drejeomskifteren til position _TRIP . Skærmen indikerer, at tilstanden højspændings loop er valgt vha. symbolet
2. Tilslut det røde testkabel til L (rød) og det blå testkabel til N (blå). Der må kun bruges de kalibrerede testkabler! Modstanden af de kalibrerede testkabler fratrækkes automatisk fra resultatet.
3. Tryk på F1 for at vælge L-N.

Advarsel

Her skal du sørge for ikke at vælge L-PE, fordi der vil blive udført en test af højspændings loop i stedet. RCD'er i systemet vil blive aktiveret, hvis du fortsætter.

Bemærk: Tilslut testkablerne ved en enkeltfase test til systemets strømførende og neutral. For at måle linje til linjeimpedans i et 3-fase system, skal du tilslutte testkablerne til 2 faser.

1. Tryk og slip TEST . Vent på, at testen er udført.

2. Den primære (øvre) skærm viser linjeimpedansen.

3. Den sekundære (nedre) skærm viser den prospektive kortslutningsstrøm (PSC).

Brug tilslutningen, som vises i fig. 15, när du måler i et 3-fase 500 V system.

Fig. 15. Måling i et 3-fase system

Måling af RCD aktiveringstid

30 mA x1 ~ 0° U_F 26 mS 10.0 VAC ΔT U_L = 50 ΔTΔ

Fig. 16. Visning/skift af RCD aktiveringstid og terminalindstillinger

I denne test induceres en kalibreret fejlstrøm i kredsløbet, hvorved RCD'en aktiveres. Måleinstrumentet måler og viser tiden, der kræves for aktiveringen af RCD'en. Du kan udføre denne test med testkablerne eller bruge netstrømsledningen. Denne test udføres med et strømførende kredsløb.

Du kan også bruge måleinstrumentet til at udføre en automatisk test af RCD aktiveringstid, hvilket gør det nemmere for én person at udføre testen.

Bemærk: Når du måler aktiveringstiden for en RCD-type, udfører måleinstrumentet først en præ-test for at fastlægge om testen vil forårsage en fejlspænding, som overstiger grænsen (25 eller 50 V).

For at undgå at få en upræcis aktiveringstid for S type (tidsforsinkelse) RCD'er, indsættes der en 30 sekunders forsinkelse mellem præ-testen og den aktuelle test. Denne RCD-type kræver en forsinkelse, fordi den indeholder et RC-kredsløb, som skal stabiliseres, inden den fulde test anvendes.

⚠️⚠ Advarsel

• Lækagestrømme i kredsløbet, som opstår som følge af fejlstrømsafbryderen, kan have indflydelse på målingerne.
• Den viste fejlspænding relaterer til den nominelle fejlstrøm for RCD'en.
• Potentielle felter fra andre jordinstallationer kan have indflydelse på målingerne.
• Udstyr (motorer, kondensatorer), som er tilsluttet nedstrøms af RCD'en, kan forårsage betydelig forlængelse af aktiveringstiden.

Bemærk: Hvis terminalerne L og N ombyttes, ombytter måleinstrumentet dem automatisk internt og fortsætter testen. Hvis måleinstrumentet konfigureres for anvendelse i Storbritannien, stoppes testen og du skal fastslå hvorfor L og N er ombyttet.

Denne tilstand er indikeret med symbolet ( ).

Type A og type B RCD'er råder ikke over en 1000 mA funktion.

1. Sæt drejeomskifteren til position T
2. Tryk på F1 for at vælge RCD strømmen (10, 30, 100, 300, 500 eller 1000 mA).
3. Tryk på F2 for at vælge multiplikation af teststrømmen (x ½, x 1, x 5 eller automatisk). Normalt bruges x 1 for denne test.
4. Tryk på F3 for at vælge bølgeform for RCD teststrøm:

AC strøm for at teste type AC (standard AC RCD) og type A (impuls-DC sensitiv RCD)

Halvbølge-strøm for at teste type A (impuls-DC sensitiv RCD)

- Forsinket svar for at teste S-type AC (tidsforsinket AC RCD)

- Forsinket svar for at teste S-type A (tidsforsinket impuls-DC sensitiv RCD)

- Jævnstrøm for at teste type B RCD

- Forsinket svar for at teste S-type B (tidsforsinket jævnstrøm RCD)

1. Tryk på F4 for at vælge teststrømsfase, 0° eller 180°. RCD'er bør testes med begge faseindstillinger, da deres svartid kan variere betydeligt afhængig af fasen

Bemærk: For RCD type B (--) eller S-type B (--) S), skal du teste med begge faseindstillinger og alle tre testkabler skal bruges.

1. Tryk og slip TEST . Vent på, at testen er udført.

2. Den primære (øvre) skærm viser aktiveringstiden.

3. Den sekundære (nedre) skærm viser fejlspændingen relateret til den nominelle fejlstrøm.

1. Indsæt måleinstrumentet i stikkontakten.
2. Sæt drejeomskifteren til position T .
3. Tryk på F1 for at vælge RCD strømmen (10, 30 eller 100 mA).
4. Tryk på F2 for at vælge automatisk tilstand.
5. Tryk på F3 for at vælge bølgeform for RCD teststrøm.
6. Tryk og slip TEST

Måleinstrumentet tilfører ½x den nominelle RCD strøm i 310 eller 510 ms (2 sekunder i Storbritannien). Hvis RCD'en aktiveres, stoppes testen. Hvis RCD'en ikke aktiveres, ombytter måleinstrumentet faserne og gentager testen. Testen stoppes, hvis RCD'en aktiveres.

Hvis RCD'en ikke aktiveres, gendanner måleinstrumentet den oprindelige faseindstilling og tilfører 1x den nominelle RCD strøm. RCD'en skulle aktiveres og testresultaterne vises på den primære skærm.

1. Nulstil RCD'en.

2. Måleinstrumentet ombytter faserne og gentager 1x testen. RCD'en skulle aktiveres og testresultaterne vises på den primære skærm.

3. Nulstil RCD'en.

4. Måleinstrumentet gendanner den oprindelige faseindstilling og tilfører 5x den nominelle RCD strøm i op til 50 ms. RCD'en skulle aktiveres og testresultaterne vises på den primære skærm.

5. Nulstil RCD'en.

6. Måleinstrumentet ombytter faserne og gentager 5x testen. RCD'en skulle aktiveres og testresultaterne vises på den primære skærm.

7. Nulstil RCD'en.

- Du kan bruge ⚠ piletasterne til at gennemse testresultaterne. Det første resultat viser den sidst udførte måling, 5x strøm testen. Tryk på pil ned ⚠ for at gå tilbage til den første test ved 12 x af den nominelle strøm.

1. Testresultaterne gemmes i den midlertidige hukommelse. Hvis du ønsker at gemme testresultaterne, skal du trykke på MEMORY og fortsætte som beskrevet i afsnittet "Gemme og fremkalde målinger" på side 37 i denne brugervejledning. Bemærk: Du skal gemme hvert resultat separat, efter at du vælger det med piletasterne.

Måling af RCD aktiveringsstrøm

30 mA IΔ UL= 50 33 mA ~ 180° UF 10.0 VAC IΔN

Fig. 17. Visning/skift af RCD aktiveringsstrøm og terminalindstillinger

Denne test måler RCD aktiveringsstrøm ved anvendelse af en teststrøm og derefter gradvist øge strømmen, indtil RCD'en aktiveres. Du kan bruge testkablerne eller netstrømsledningen for denne test. Der kræves en 3-leder tilslutning for test af RCD type B.

Advarsel

• Lækagestrømme i kredsløbet, som opstår som følge af fejlstrømsafbryderen, kan have indflydelse på målingerne.
• Den viste fejlspænding relaterer til den nominelle fejlstrøm for RCD'en.
• Potentielle felter fra andre jordinstallationer kan have indflydelse på målingerne.

Bemærk: Hvis terminalerne L og N ombyttes, ombytter måleinstrumentet dem automatisk internt og fortsætter testen. Hvis måleinstrumentet konfigureres for anvendelse i Storbritannien, stoppes testen og du skal fastslå hvorfor L og N er ombyttet.

Denne tilstand er indikeret med symbolet ( ) .

Type A og type B RCD'er råder ikke over en 1000 mA funktion.

Sådan måles RCD aktiveringsstrøm:

1. Sæt drejeomskifteren til position I _ N .
2. Tryk på F1 for at vælge RCD strømmen (10, 30, 100, 300 eller 500 mA).
3. Tryk på F2 for at vælge bølgeform for RCD teststrøm:

- AC strøm for at teste type AC (standard AC RCD) og type A (impuls-DC sensitiv RCD)

1. Tryk på F4 for at vælge teststrømsfase, 0° eller 180°. RCD'er bør testes med begge faseindstillinger, da deres svartid kan variere betydeligt afhængig af fasen.

Bemærk: For RCD type B (--) eller S-type B (--) skå du teste med begge faseindstillinger og alle tre testkabler skal bruges.

1. Tryk og slip TEST . Vent på, at testen er udført.

- Den primære (øvre) skærm viser aktiveringstiden.

RCD test i IT-systemer

RCD test på steder med IT-systemer kræver en speciel testprocedure, fordi den beskyttede jordtilslutning er jordet lokalt og er ikke knyttet direkte til netstrømssystemet.

Testen skal udføres på det elektriske panel vha. strømklemmerne. Brug tilslutningen, som vises i fig. 18, når du udfører RCD test på IT elektriske systemer.

Fig. 18. Tilslutning for RCD test på IT elektriske systemer

Teststrømmen tilføres gennem den øvre side af RCD'en, ind i L-terminalen og tilbage gennem PE-terminalen.

Alternativ procedure

I IT-systemer, når der testes en RCD ved stikkontakt: Brug netstrømstestkablet, men forbind ikke N-kablet til instrumentet, og brug kun PE- og L-indgangene. Se fig. 18a.

Måling af jordmodstand

Fig. 19. Visning/skift af jordmodstand og terminalindstillinger

Test af jordmodstand er en 3-leder test bestående af to teststænger og jordelektroden under testen. Denne test kræver et stangsæt som tilbehør. Tilslut, som vist i fig. 20.

• Den bedste nøjagtighed opnås med den mellemstore stang ved 62 % af afstanden til den lange stang. Stængerne skal være i en lige linje med adskilte kabler for at undgå gensidig kobling.
• Jordelektroden under testen skal frakobles fra det elektriske system, når testen udføres. Test af jordmodstand bør ikke udføres på et strømførende system.

Fig. 20. Tilslutning for test af jordmodstand

Sådan måles jordmodstanden:

1. Sæt drejeomskifteren til position R_E .

2. Tryk og slip TEST. Vent på, at testen er udført.

3. Den primære (øvre) skærm viser aflæsningen af jordmodstanden.

4. Spænding, som detekteres imellem teststængerne vises på den sekundære skærm. Testen kan ikke udføres, hvis spændingen er større end 10 V.
5. Hvis der er for store forstyrrelser på målingen, vises Err 5. (Nøjagtighed af den målte værdi nedsættes ved forstyrrelser). Tryk på pil ned (▲) for at vise den målte værdi. Tryk på pil op (▲) for at vende tilbage til Err 5.
6. Hvis testklemmernes modstand er for høj, vises Err 6. Testklemmernes modstand kan nedsættes ved at sætte teststængerne dybere ned i jorden eller at fugte jorden omkring teststængerne.

Test af fasesekvens

Fig. 21. Visning/skift af fasesekvens og terminalindstillinger

Fig. 22. Tilslutning for test af fasesekvens

Sådan udføres en test af fasesekvens:

1. Sæt drejeomskifteren til position 🔒.
2. Den primære (øvre) skærm viser:

• 123 for korrekt fasesekvens.
• 321 for ombyttet fasesekvens.
- Bindestreger (---) i stedet for af numre, hvis der er utilstrækkelig spænding.

Hukommelsestilstand

Du kan gemme måleresultaterne i måleinstrumentet:

• Telaris ProInstall-100 – op til 399
• Telaris ProInstall-200 – op til 1399

Oplysningerne, som gemmes for hver måling består af testfunktionen og alle testbetingelser, som kan vælges af brugeren.

Data for hver måling er tildelt et data indstillingsnummer, data underindstillingsnummer og et data id-nummer. Hukommelsesfelterne bruges som beskrevet nedenfor.

Felt Beskrivelse
a	Brug data indstillingsfeltet (a) til at indikere et sted, som f.eks. et nummer for et rum eller et elektrisk panel.
b	Brug data underindstillingsfeltet (b) til nummer for kredsløb .
c	Data id-nummerfeltet (c) er målingsnummeret. Målingsnummeret øges automatisk. Målingsnummeret kan også indstilles til en tidligere brugt værdi for at overskrive en eksisterende måling.

Sådan går du til hukommelsestilstand:

1. Tryk på MEMORY for at gå til hukommelsestilstand.

Skærmen ændres til hukommelsestilstand. I hukommelsestilstand, vises ikonet på skærmen.

Den primære numeriske skærm viser data indstillingsnummeret (a, 1-9999). Den sekundære numeriske skærm viser data underindstillingsnummeret (b, 1-9999).

Data id-nummeret (c, 1-9999) vises efter at du trykker gentagne gange på F1. En af hukommelsesstederne, a, b eller c, vil blinke for at indikere, at du kan ændre nummeret vha. piletasterne ▲.

1. For at ændre et data underindstillingsnummer, skal du trykke på F1. Data underindstillingsnummeret blinker herefter. For at ændre et data indstillingsnummer, skal du trykke på F1 igen. Data indstillingsnummeret blinker herefter. Tryk på F1 igen for at ændre data id-nummeret.

2. Tryk på pil ned (▲) for at mindske det aktiverede nummer eller tryk på pil op (▼) for at øge det aktiverede nummer. For at gemme data kan nummeret indstilles til enhver værdi. Overskrivning af eksisterende data er tilladt. For at fremkalde data kan nummeret kun indstilles til brugte værdier.

Bemærk: Hvis du trykker på pil op eller ned ( 🔒 én gang, øges eller mindskes nummeret med én værdi. For at accelerere øgning eller formindskelse, skal du trykke og holde på op eller ned pilene.

Gemme en måling

1. Tryk på MEMORY for at gå til hukommelsestilstand.

2. Tryk på F1 og brug piletasterne (▼) til at indstille dataidentiteten.

3. Tryk på F2 for at gemme dataene.

- Hvis hukommelsen er fuld, vises FULL på den primære skærm. Tryk på F1 for at vælge en anden dataidentitet, og tryk på MEMORY forlade hukommelsestilstanden.

- Hvis hukommelsen ikke er fuld, gemmes dataene, hvorefter måleinstrumentet automatisk forlader hukommelsestilstanden og skærmen vender tilbage til den forrige testtilstand.

- Hvis dataidentiteten har været brugt tidligere, viser skærmen STO? Tryk på F2 igen for at gemme dataene, tryk på F1 for at vælge en anden dataidentitet, og tryk på MEMORY for at forlade hukommelsestilstanden.

Fremkalde en måling

Sådan fremkaldes en måling:

1. Tryk på MEMORY for at gå til hukommelsestilstand.

2. Tryk på F3 for at gå til fremkaldelsestilstand.

3. Tryk på F1 og brug piletasterne (☑) til at indstille dataidentiteten. Hvis ingen data er gemt, er der bindestreger i alle felter.

4. Tryk på F3 for at fremkalde dataene. Skærmen vender tilbage til testtilstanden, som blev brugt til de fremkaldte testdata, men ikonet MEMORY vises stadig, hvilket indikerer, at måleinstrumentet stadig er i hukommelsestilstand.

5. Tryk på F3 for at skifte imellem data-id skærm og fremkaldt data skærmen for at kontrollere den fremkaldte data-id eller for at vælge yderlige data til fremkaldelse.

6. Tryk på MEMORY for at forlade hukommelsestilstanden til enhver tid.

Rydde hukommelsen

Sådan ryddes hukommelsen

1. Tryk på MEMORY for at gå til hukommelsestilstand.
2. Tryk på F4. Den primære skærm viser Clr?
3. Tryk på F4 igen for at rydde alle hukommelsesplaceringer. Måleinstrumentet vender tilbage til målingstilstand.

Fig. 23. Påsætning af IR-adapteren

Sådan overføres testresultater:

1. Tilslut IR seriel kabel til den serielle port på pc'en.
2. Fastgør IR adapteren og enheden til måleinstrumentet, som vist på fig. 23.
3. Start Amprobe pc softwareprogrammet.
4. Tryk på ⏻ for at vende tilbage til måleinstrumentet.
5. Der henvises til softwares dokumentation for komplette anvisninger om hvordan der overføres data fra måleinstrumentet.

VEDLIGEHOLDELSE AF MÅLEINSTRUMENTET

Kalibrering

For at sikre nøjagtigheden af målingerne anbefales det, at måleinstrumentet kalibreres af vores serviceafdeling med jævne mellemrum. Vi foreslår et kalibreringsinterval på et år.

Rengøring

Rengør kabinettet med en fugtig klud og mildt rengøringsmiddel med jævne mellemrum. Brug ikke skuremidler eller opløsningsmidler.

Snavs eller fugtighed i terminalerne kan have indflydelse på aflæsningerne.

Sådan rengøres terminalerne:

1. Sluk for måleinstrumentet og fjern alle testkabler.
2. Fjern snavs, som kan forefindes i terminalerne.
3. Fugt en ny svamp med alkohol. Rengør med svampen omkring hver terminal.

Test og udskiftning af batterier

Batterispændingen overvåges konstant af måleinstrumentet. Hvis spændingen falder under 6,0 V (1,0 V/celle), vises ikonet for lavt batteri på skærmen, hvilket indikerer, at der kun er lidt batterilevetid tilbage. Ikonet for lavt batteri vises på skærmen, indtil du udskifter batterierne.

Advarsel

For at undgå forkerte aflæsninger, hvilket eventuelt kan medføre elektrisk stød eller personlig kvæstelse, skal du udskifte batterierne, när ikonet for lavt batteri ( +vises.

Sørg for, at batteriernes polaritet er korrekt. Ombyttede batteripoler kan forårsage lækage.

Udskift batterierne med seks AA batterier. Der følger alkalinebatterier med måleinstrumentet, men du kan også bruge 1,2 V NiCd eller NiMH batterier. Du kan også kontrollere batteriets ladetilstand, så du kan udskifte dem, inden de aflades.

⚠️⚠ Advarsel

For at undgå elektrisk stød eller personlig kvæstelse, skal du fjerne testkablerne og eventuelle indgangssignaler, inden udskiftning af batterierne. For at forhindre ødelæggelse eller kvæstelser, må du KUN installere de specificerede sikringer med den samme ampere, spænding og hastighed, som angivet i afsnittet Generelle specifikationer i denne brugervejledning.

Sådan udskiftes batterierne (der henvises til fig. 24):

1. Tryk på Ⓐ for at slukke for måleinstrumentet.
2. Fjern testkablerne fra terminalerne.
3. Fjern batteridækslet med en almindelig skruetrækker ved at skrue skruerne (3) en kvart omgang mod uret.
4. Tryk på fligen og skub batteriholderen ud af måleinstrumentet.
5. Udskift batterierne og indsæt batteridækslet igen.

Bemærk: Alle gemte data vil blive mistet, hvis batterierne ikke udskiftes inden for ca. ét minut.

1. Fastgør dækslet ved at dreje skruerne en kvart omgang med uret.

Fig. 24. Udskiftning af batterier

Test af sikring

1. Sæt drejeomskifteren til position
2. Kortslut testkablerne og tryk og hold

Målingsfunktion Telaris ProInstall-	100 Telaris ProInstall-200
Spænding og frekvens √ √
Kontrol af polaritet √ √
Isoleringsmodstand √ √
Loop- og linjemodstand √ √
Prospektiv kortslutningsstrøm (PSC/IK)	√	√
RCD skiftetid √ √
RCD aktiveringsniveau √ √
Automatisk RCD testsekvens Ingen	√
Test af impulsstrøm-sensitive RCD'er (type A)	√	√
Test af jævnstrømssensitive RCD'er (type B)	Ingen √
Jordmodstand Ingen √
Indikation af fasesekvens √ √
Andre funktioner
Belyst skærm √ √
Hukommelse √ √
Hukommelse, brugergrænseflade
Computer-brugergrænseflade	√ √
Software	√ √
Medfølgende tilbehør
Blødt etui	√ √
Fjernbetjeningssonde	√ √

Generelle specifikationer

Specifikationer	Karakteristika
Størrelse	11 cm (L) x 26 cm (B) x 13 cm (H)
Vægt (med batterier)	1,5 kg
Batteristørrelse, antal	Type AA, 6 stk.
Batteritype Alkaline-batterier medfølger.Anvendbar med 1,2 V NiCd eller NiMH batterier (medfølger ikke)
Batterilevetid (typisk) 200 timer
Sikring T 3,15 A, 500 V, 1,5 kA 6,3 x 32 mm
Driftstemperatur 0 °C til 40 °C
Relativ fugtighed 80 % 10 til 30 °C; 70 % 30 til 40 °C
Driftshøjde 0 til 2000 meter
Forsegling IP 40
EMC Opfylder kravene i EN61326-1: 2006
Sikkerhed Opfylder kravene i EN61010-1 Ed 3:Opfylder kravene i EN/IEC 61010-031:2002+A1:2008.Overspændingskategori: 500 V/Kategori III300 V/Kategori IVMålingskategori III er for målinger, der udføres i bygningsinstallationer. Eksempler er distributionspaneler, kredsløbsafbrydere, lednings- og kabelføring.Kategori IV måleinstrumenter er designet til at beskytte imod transienter fra det primære forsyningsniveau, som f.eks. over- eller undergrunds forsyningstjenester.Ydeevne EN61557-1, EN61557-2, EN61557-3, EN61557-4, EN61557-5, EN61557-6, EN61557-7 anden udgave.EN61557-10 første udgave.
Forureningsgrad 2
Maksimum spænding imellem en terminal og jord	500 V

Specifikationer for elektrisk måling

Nøjagtigheden er defineret som ± (% aflæsning + ciffertællinger) ved 23 °C ±5 °C, ≤80 % RH. Mellem -10 °C og 18 °C og mellem 28 °C og 40 °C kan nøjagtigheden degradere med 0,1 x (nøjagtighed) pr. °C. Følgende tabeller kan bruges til bestemmelse af maksimum eller minimum visningsværdier, när måleinstrumentets maksimum driftsusikkerhed i henhold til EN61557-1, 5.2.4 tages i betragtning.

Måling af-spænding

Område Opløsning Nøjagtighed50 Hz – 60 Hz			Indgangsimpedans	Overbelastningsbeskyttelse
500 V 0,1 V 2	% + 3 cifre 3,3	MΩ	660 V rms

Kontinuitetstest (R _LO )

Område(automatisk område)	Opløsning	Spænding af åbent kredsløb	Nøjagtighed
20 Ω	0,01 Ω	>4 V	± (3 % + 3 cifre)
200 Ω	0,1 Ω	>4 V	± (3 % + 3 cifre)
2000 Ω	1 Ω	>4 V	± (3 % + 3 cifre)
Bemærk: Antallet af mulige kontinuitetstest med nye batterier er 2500.

Område R_LO	Teststrøm
7,5 Ω 210 mA
35 Ω 100 mA
240 Ω 20 mA
2000 Ω 2 mA

Nulstilling af testsonde Tryk	på knappen F3 for at kompensere testsonden.Kan fratrække op til 2 Ω af testkablets modstand.Fejlmeddelelse for >2 Ω.
Detektering af strømførende kredsløb	Forhindrer test, hvis terminalspændingen >10 V ac detekteret inden begyndelsen af testen.

Måling af isoleringsmodstand (R _ISO )

Testspændinger 100-250-500	-1000 V
Nøjagtighed af testspænding (ved nominel teststrøm)	+10 %, -0 %

Test Spænding	Isolering Modstandsområde	Opløsning Teststrøm Nøjagtighed
100 V	100 kΩ til 20 MΩ	0,01 MΩ	1 mA ved 100 kΩ	± (5 % + 5 cifre)
	20 MΩ til 100 MΩ	0,1 MΩ		± (5 % + 5 cifre)
250 V	10 kΩ til 20 MΩ	0,01 MΩ	1 mA ved 250 kΩ	± (5 % + 5 cifre)
	20 MΩ til 200 MΩ	0,1 MΩ		± (5 % + 5 cifre)
500 V	10 kΩ til 20 MΩ	0,01 MΩ	1 mA ved 500 kΩ	± (5 % + 5 cifre)
	20 MΩ til 200 MΩ	0,1 MΩ		± (5 % + 5 cifre)
	200 MΩ til 500 MΩ	1 MΩ		± 10 %
1000 V	100 kΩ til 200 MΩ	0,1 MΩ	1 mA ved 1 MΩ	± (5 % + 5 cifre)
	200 MΩ til 1000 MΩ	1 MΩ		± 10 %
Bemærk: Antallet af mulige isoleringstest med nye batterier er 1750.

Automatisk afladning	Afladningstid konstant < 0,5 sekund for C = 1 μF eller mindre.
Detektering af strømførende kredsløb	Forhindrer test, hvis terminalspændingen >30 V detekteret inden
Maksimum kapacitiv belastning	Kan anvendes med op til 5 μF belastning.

Loop-/Linjeimpedans: Tilstandene Ingen aktivering og Højspænding

Spændingsområde for netstrømsindgang	100 - 500 V ac (50/60 Hz)
Indgangstilslutning(valg med skærmtastatur)	Loopimpedans: fase til jord
	Linjeimpedans: fase til neutral
Grænse for efterfølgende tests	Automatisk lukning, når de interne komponenter bliver for varme. Der er også en termisk lukning for RCD tests.
Maksimum teststrøm ved 400 V	12 A sinusformet for 10 ms
Maksimum teststrøm ved 230 V	7 A sinusformet for 10 ms

Område Opløsning Nøjagtighed [1]
20 Ω 0,01 Ω	Ingen aktivering: ± (4 % + 6 cifre)
200 Ω 0,1 Ω	± (5 %)
2000 Ω 1 Ω	± 6 %	[2]
Bemærk:[1] Gyldig for modstand ved neutralt kredsløb < 20 Ω og op til en systemfasevinkel på 30 °.[2] Gyldig for netstrømsspænding > 200 V.

Test af prospektiv kortslutningsstrøm (PSC/I _k )

Beregning Prospektiv kortsluthingsstrøm (PSC/IK) bestem ved at dividereden målte netstrømsspænding med henholdsvis den målteloopmodstand (L-PE) eller linjemodstand (L-N).
Område 0 til 10 kA
Opløsning og enheder Opløsning Enheder
		I_K < 1000 A
		I_K > 1000 A
Nøjagtighed	Bestemt ved nøjagtigheden af målingerne af loopmodstandog netstrømsspænding.

RCD-test

RCD-typer testet

RCD-type [6]		Telaris ProInstall-100	Telaris ProInstall-200
AC^[1]	G^[2]	√	√
AC	S^[3]	√	√
A^[4]	G	√	√
AS		√	√
B^[5]	G		√
AS			√
Bemærk: [1] AC – Svarer til ac [2] G – Generelt, ingen forsinkelse [3] S – Tidsforsinkelse [4] A – Svarer til impulssignal [5] B – Svarer til jævnstrøm [6] RCD test forhindret for V > 265 ac RCD tests kun mulig, hvis den valgte strøm multipliceret med jordmodstanden er < 50 V.

Testsignaler

RCD-type Beskrivelse af testsignaler
AC(sinusformet)	Bølgeformen er en sinusbølge, som starter ved nulpunktsskæringen, polariteten fastlægges ved valg af fase (0 ° fase starter med lav til høj nulpunktsskæring, 180 ° fase starter med høj til lav nulpunktsskæring). Størrelsen af teststrømmen er I_ n x multiplikator for alle tests.
A(halvbølge)	Bølgeformen er en halvbølge korrigeret sinusbølge, som starter ved nulpunktsskæringen, polariteten fastlægges ved valg af fase (0 ° fase starter med lav til høj nulpunktsskæring, 180 ° fase starter med høj til lav nulpunktsskæring). Størrelsen af teststrømmen er 2,0 x I_ n (rms) x multiplikator for alle tests for I_ n = 0,01 A. Størrelsen af teststrømmen er 1,4 x I_ n (rms) x multiplikator for alle tests for alle andre I_ n indstillinger.
B (DC) Denne er en jævnstrøm i henhold til EN61557-6 Bilag A

RCD-typer testet

Testfunktion	Valg af RCD-strøm
	10 mA 30	mA 100 mA	[1]	300 mA[1]	500 mA[1]	1000 mA[2]
X 1⁄2, 1 √ √ √ √	√ √
X 5 √ √ √
Stigning √ √ √	√ √ √
Automatisk √ √	√
Bemærk:Netstrømsspænding 100 V – 265 V ac, 50/60 Hz[1] Type B RCD'er kræver et netstrømsspændingsområde på 195 V – 265 V.[2] Kun type AC RCD'er.

Strømmultiplikator	*RCD-type	Målingsområde		Nøjagtighed af aktiveringstid
		Europa Storbritannien
X 1⁄2 G 310 ms	2000 ms	± (2 % aflæsning + 2 ms)
X 1⁄2 S 510 ms	2000 ms	± (2 % aflæsning + 2 ms)
X 1	G	310 ms	310 ms	± (2 % aflæsning + 2 ms)
X 1	S	510 ms	510 ms	± (2 % aflæsning + 2 ms)
X 5	G	50 ms	50 ms	± (2 % aflæsning + 2 ms)
X 5	S	160 ms	160 ms	± (2 % aflæsning + 2 ms)
Bemærk:*G – Generelt, ingen forsinkelse*S – Tidsforsinkelse

Maksimum aktiveringstid

RCD I	N	Grænser for aktiveringstid
AC G, A, B X 1 Mindre end	300 ms
AC G-S, A-S, B-S X 1 Mellem	130 ms og 500 ms
AC G, A, B X 5 Mindre end	40 ms
AC G-S, A-S, B-S X 5 Mellem	50 ms og 150 ms

Måling af RCD/FI-aktiveringsstrøm/stigningstest ( I_ N )

Strømområde Trinstørrelse	Målingsområde		Måling Nøjagtighed
	Type G Type S
30 % til 110 % af RCD nominal strøm[1]	10 % af I_ N [2]	300 ms/trin 500 ms/trin ± 5 %
Bemærkninger[1] 30 % til 150 % for type A I_ N > 10 mA30 % til 210 % for type A I_ N = 10 mA20 % til 210 % for type BSpecificerede områder for aktiveringsstrøm (EN 61008-1):50 % til 100 % for type AC35 % til 140 % for type A (> 10 mA)35 % til 200 % for type A (≤ 10 mA)50 % til 200 % for type B[2] 5 % for type B

Test af jordmodstand

Kun Telaris ProInstall-200 Dette produkt er tiltænkt til måling af installationer i fabriksanlæg, industriinstallationer og boligbebyggelse.

Område Opløsning Nøjagtighed
200 Ω	0,1 Ω	± (3 % + 5 cifre)
2000 Ω	1 Ω	± (5 % + 10 cifre)

Område: R_E + R_SONDE^[1]	Teststrøm
2200 Ω	3,5 mA
16000 Ω	500 μA
52000 Ω	150 μA
Bemærk[1] Uden ekstern spænding

Frekvens	Udgangsspænding
128 Hz	25 V

Detektering af strømførende kredsløb

Forhindrer test, hvis terminalspændingen > 10 V ac detekteret inden begyndelsen af testen.

Indikation af fasesekvens

Ikon	Ikonet for indikation af fasesekvens er aktiv.
Visning af fasesekvens Viser "1-2" på skærmen for korrekt sekvens. Viser "3-2-1" for forkert fase. Bindestreger i stedet for et nummer indikerer, at der ikke kunne udføres en gyldig fastlæggelse.
Spændingsområde for netstrømsindgang (fase-til-fase)	100 til 500 V

Test af ledningsføring for strømnet

Ikonerne (eindlkerer, hvis L-PE eller L-N terminalerne er ombyttet. Der kan ikke udføres test og der genereres en fejlkode, hvis indgangsspændingen ikke er imellem 100 V og 500 V. Test af loop og RCD er forhindret i Storbritannien, hvis L-PE eller L-N terminalerne er ombyttet.

Driftsområder og usikkerhed i henhold til EN 61557

FUNKTION	VISNING OMRÅDE	EN 61557 MÅLINGSOMRÅDE DRIFTSFEJL	NOMINELLE VÆRDIER
R_LO	0,00 Ω - 2000 Ω	0,3 Ω - 2000 Ω± (10 % + 3 cifre)	4,0 V DC < U_Q < 12 V DCR _LO ≤ 2,00 Ω I_N ≥ 200 mA
R_ISO	0,00 MΩ - 1000 MΩ	1 MΩ - 200 MΩ± (12 % + 3 cifre)200 MΩ - 1000 MΩ± (15 % + 5 cifre)	U_N = 100 / 250 / 500 / 1000 VDC I_N = 1,0 mA
Z_I	Z_I (INGEN AKTIVERING)0,00 Ω - 2000 Ω	0,5 Ω - 2000 Ω± (15 % + 8 cifre)	U_N = 230 / 400 V ACF = 50 / 60 Hz I_PSC = 0 A - 10,0 kA
	Z_I (H∅JSPÆNDING)0,00 Ω - 2000 Ω	0,3 Ω - 200 Ω± (10 % + 5 cifre)
T, I_ N	T 0,0 ms - 2000 ms	25 ms - 2000 ms± (10 % + 2 cifre)	T ved 10 / 30 / 100 / 300 / 500/ 1000 mA
	I_ N 3 mA - 550 mA	3 mA - 550 mA± (10 % + 2 cifre)	I_ N = 10 / 30 / 100 / 300 / 500mA
Volt	0,0 V AC - 500 V AC	50 V AC - 500 V AC± (3 % + 3 cifre)	U_N = 230 / 400 V ACF = 50 / 60 Hz
Fase	1 : 2 : 3
R_E	0,0 Ω - 2000 Ω	10 Ω - 2000 Ω± (10 % + 3 cifre)	f = 123 Hz

Måle volt og frekvens....11

Sløyfeimpedans (linjen til jord l-pe) 13

Jordmotstandstesting med sløyfe-metode 13

Automatisk ledningsbyttemodus valgt

Figur 7. Ledningsbyttemoduser

Måle volt og frekvens

U_L = 50 L-N 230.0 TEST 50.0 Hz

Figur 8. Visning og bryter-/kontaktinnstillinger for volt

Slik måler du kontinuitet:

Obs: Pass på at batteriene er godt ladet før du kompenserer prøveledningene.

Denne tilstanden er angitt med symbolet ( ).

Slik måler du i sløyfeimpedans ingen utløsning-modus:

Advarsel

Denne tilstanden er angitt med symbolet ( )

Type A- og type B-jordfeilbrytere har ikke 1000 mA-alternativet tilgjengelig.

Merk: For jordfeilbryter type B (--) eller S-type B (--) S) må du teste med begge faseinnstillingene; alle tre prøveledninger kreves.

Denne tilstanden er angitt med symbolet ( ).

Type A- og type B-jordfeilbrytere har ikke 1000 mA-alternativet tilgjengelig.

Obs: For jordfeilbryter type B (--) eller S-type B (--) må su teste med begge faseinnstillingene; alle tre prøveledninger kreves.

Slik måler du jordmotstand:

Slik utfører du en fasesekvenstest:

Slik går du inn i minnemodus:

Slik lagrer du en måling:

Slik henter du en måling:

1. Slå av apparatet og fjern alle prøveledninger.
2. Rist ut smuss som kan være i kontaktene.
3. Dypp en ny vattpinne med alkohol. Lirk pinnen rundt hver kontakt.

Teste og erstatte batteriene
