ProInstall100DK - Multimetr Beha-Amprobe - Bezpłatna instrukcja obsługi

Typ produktu	Tester instalacji elektrycznej (multimetr)
Marka	Beha-Amprobe
Model	ProInstall100DK
Wymiary (dł. x szer. x wys.)	11 cm x 26 cm x 13 cm
Waga (z bateriami)	1,5 kg
Zasilanie	6 baterii AA (1,5 V) alkalicznych lub akumulatorków NiCd/NiMH 1,2 V
Czas pracy baterii	200 godzin w stanie spoczynku
Wyświetlacz	Ekran LCD z podświetleniem
Główne funkcje	Napięcie i częstotliwość, rezystancja izolacji (100-1000 V), ciągłość obwodu, impedancja pętli/linii, prąd zwarciowy (PSC), test wyłącznika różnicowoprądowego (czas i prąd zadziałania), wskaźnik kolejności faz
Pamięć	Do 399 miejsc pomiarowych
Interfejs transferu	Port podczerwieni (IR) do pobierania danych na PC
Kategoria bezpieczeństwa	CAT III 500 V / CAT IV 300 V
Normy	EN 61010-1, EN 61557-1 do -7, EN 61326-1
Bezpiecznik	T3,15 A, 500 V, 1,5 kA (6,3 x 32 mm)
Temperatura pracy	0 °C do 40 °C
Wilgotność względna	80 % przy 10-30 °C, 70 % przy 30-40 °C
Maksymalna wysokość	2000 m
Stopień ochrony	IP 40
Konserwacja i czyszczenie	Czyścić obudowę wilgotną szmatką z łagodnym detergentem. Czyścić zaciski wacikiem nasączonym alkoholem.
Gwarancja	2 lata (z wyłączeniem baterii jednorazowych, bezpieczników, uszkodzeń przypadkowych)

Często zadawane pytania - ProInstall100DK Beha-Amprobe

Jak zmierzyć rezystancję izolacji za pomocą ProInstall100DK?

Ustaw przełącznik obrotowy na R_ISO. Użyj zacisków L (czerwony) i PE (zielony). Naciśnij F4, aby wybrać napięcie testowe (100, 250, 500 lub 1000 V). Przytrzymaj TEST aż pomiar się ustabilizuje. Główny wyświetlacz pokazuje rezystancję, pomocniczy rzeczywiste napięcie testowe. Uwaga: obwód musi być odłączony od napięcia.

Jak przetestować wyłącznik różnicowoprądowy (RCD)?

Ustaw przełącznik na ΔT (czas zadziałania) lub IΔN (prąd zadziałania). Użyj trzech przewodów (L, N, PE). Naciśnij F1, aby wybrać prąd znamionowy (10, 30, 100, 300, 500, 1000 mA). F2 wybiera mnożnik (x½, x1, x5). F3 wybiera typ RCD (AC, A, B, itd.). F4 wybiera fazę (0° lub 180°). Naciśnij TEST aby rozpocząć pomiar.

Jak przeprowadzić test ciągłości obwodu?

Ustaw przełącznik na RLO. Użyj zacisków L i PE. Przed testem skompensuj rezystancję przewodów, zwierając je i przytrzymując F3 aż pojawi się wskaźnik zera. Następnie podłącz przewody do testowanego obwodu (odłączonego od napięcia) i przytrzymaj TEST. Główny wyświetlacz pokazuje rezystancję. Jeśli sygnał dźwiękowy jest włączony, ciągły sygnał dźwiękowy słychać dla wartości < 2 Ω.

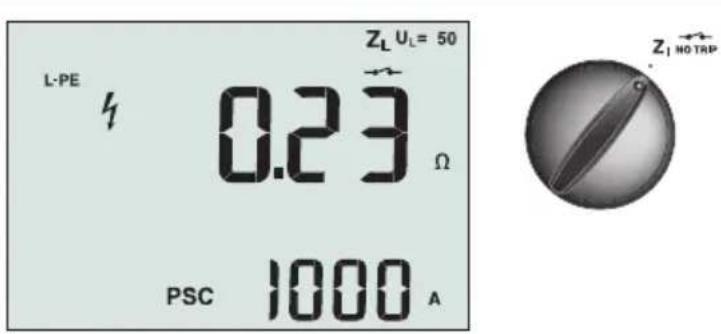

Jak zmierzyć impedancję pętli?

Ustaw przełącznik na Z1 NO TRIP (bez wyzwalania) lub Z1 TRIP (duży prąd). Podłącz trzy przewody (L, N, PE). Naciśnij F1, aby wybrać L-PE lub L-N. Naciśnij TEST. Główny wyświetlacz pokazuje impedancję, pomocniczy prąd zwarciowy (PSC). Uwaga: w trybie dużego prądu RCD mogą zadziałać.

Jak zapisać pomiar w pamięci?

Po wykonaniu pomiaru naciśnij MEMORY. Użyj F1 i strzałek, aby ustawić identyfikator (zestaw, podzestaw, numer). Naciśnij F2, aby zapisać. Jeśli identyfikator już istnieje, wyświetli się 'STO?'; naciśnij ponownie F2, aby potwierdzić lub F1, aby wybrać inny identyfikator.

Jak wyczyścić całą pamięć?

Naciśnij MEMORY, aby wejść w tryb pamięci. Naciśnij F4. Ekran wyświetli 'Clr?'. Naciśnij ponownie F4, aby potwierdzić wyczyszczenie wszystkich miejsc.

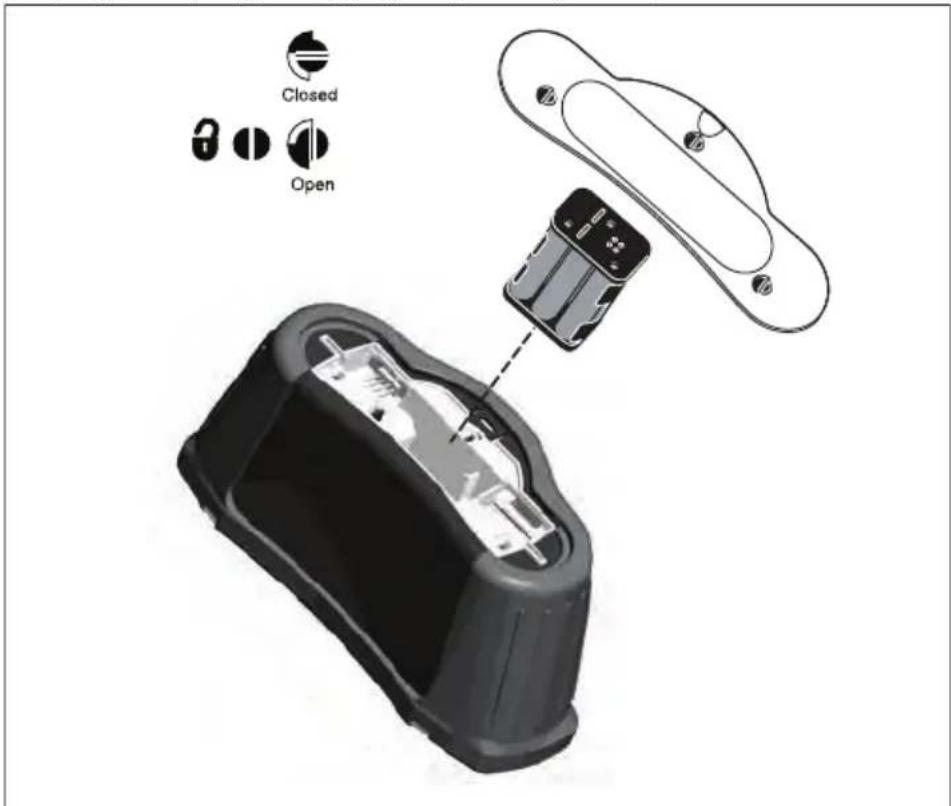

Jak wymienić baterie?

Wyłącz urządzenie i odłącz wszystkie przewody. Otwórz komorę baterii za pomocą płaskiego śrubokręta, obracając trzy śruby o ćwierć obrotu w lewo. Naciśnij zatrzask i wysuń pojemnik na baterie. Wymień 6 baterii AA, zwracając uwagę na polaryzację. Włóż pojemnik z powrotem i zamknij pokrywę, obracając śruby w prawo. Uwaga: dane w pamięci zostaną utracone, jeśli baterie nie zostaną wymienione w ciągu minuty.

Co oznaczają kody błędów?

Kody błędów wyświetlane są z ikoną ⚠️ 'Err' i numerem: Err 1 = błąd autotestu (oddaj do serwisu), Err 2 = przegrzanie (odczekaj do ostygnięcia), Err 4 = zbyt wysokie napięcie defektu (sprawdź instalację), Err 6 = zbyt wysoka rezystancja sondy (wbij szpilki lub zwilż ziemię).

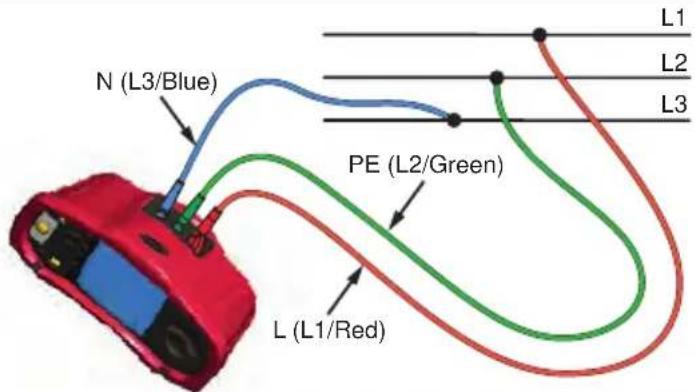

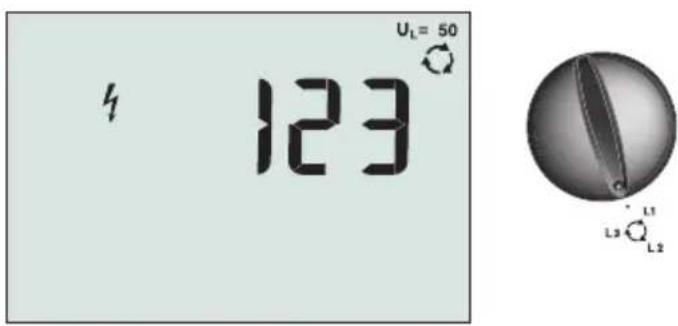

Jak sprawdzić kolejność faz?

Ustaw przełącznik obrotowy na pozycję z symbolem faz (L1, L2, L3). Podłącz trzy przewody (L, N, PE) do odpowiednich faz. Naciśnij TEST. Główny wyświetlacz pokazuje '123' dla prawidłowej kolejności, '321' dla odwrotnej, lub myślniki, jeśli napięcie jest niewystarczające.

Jak skonfigurować próg napięcia defektu?

Domyślny próg to 50 V. Aby przełączyć między 25 V a 50 V, włącz urządzenie przytrzymując F4. Wybrana wartość jest zachowywana po wyłączeniu.

INSTRUKCJA OBSŁUGI ProInstall100DK Beha-Amprobe

Podręcznik użytkownika

Ograniczona gwarancja i ograniczenie odpowiedzialności

Posiadany produkt Beha-Amprobe będzie wolny od wad materiałowych i defektów wytwarzania w ciągu dwa lat od daty zakupienia chyba że, jest to określone inaczej przez lokalne prawo. Ta gwarancja nie obejmuje bezpieczników, usuwalnych baterii lub uszkodzeń spowodowanych wypadkiem, zaniedbaniem, nieprawidłowym używaniem, zmianami, zanieczyszczeniem lub nienormalnymi warunkami działania albo obsługi. Sprzedawcy nie są upoważnieni do przedłużania wszelkich innych gwarancji w imieniu Beha-Amprobe. Aby uzyskać usługę w okresie gwarancji należy zwrócić produkt z dowodem zakupienia do autoryzowanego punktu serwisowego Beha-Amprobe lub do dostawcy albo dystrybutora Beha-Amprobe. Szczegółowe informacje znajdują się w części Naprawa. TA GWARANCJA TO JEDYNE ZADOŚĆUCZYNIENIE UŻYTKOWNIKA. WSZELKIE INNE GWARANCJE - WYRAŻONE, DOROZUMIANE ALBO USTAWOWE - WŁĄCZNEI Z DOROZUMIANYMI GWARANCJAMI DOPASOWANIA DO OKREŚLONEGO CELU ALBU PRZYDATNOŚCI HANDLOWEJ, SĄ NINIEJSZYM ODRZUCANE. PRODUCENT NIE ODPOWIADA ZA WSZELKIE SPECJALNE, NIEBEZPOŚREDNIE, PRZYPADKOWE ALBO WYNIKOWE SZKODY LUB STRATY, POWSTAŁE Z JAKIEJKOLWIEK PRZYCZYNY LUB ZASTOSOWANYCH TEORII. Ponieważ w niektórych stanach lub krajach nie zezwala się na wyłączenia albo ograniczenia dorozumianej gwarancji albo przypadkowych lub wynikowych szkód, to ograniczenie odpowiedzialności może nie dotyczyć użytkownika.

Naprawa

Wszelkie narzędzia Amprobe/Beha-Amprobe zwrócone do naprawy gwarancyjnej lub naprawy niegwarancyjnej albo do kalibracji, powinny być zaopatrzone w: nazwę użytkownika, nazwę firmy, adres, numer telefoniczny i dowód zakupienia. Dodatkowo należy dołączyć krótki opis problemu lub wymaganej naprawy i testy wykonane tym produktem. Opłaty za naprawy niegwarancyjne lub wymiany powinny być wykonywane czekiem, przekazem pieniężnym, kartą kredytową z datą ważności lub zleceniem wykonania płatnym dla Beha-Amprobe.

Naprawy i wymiany gwarancyjne - Wszystkie kraje

Przed zażądaniem naprawy należy przeczytać oświadczenie dotyczące gwarancji i sprawdzić baterię. W okresie obowiązywania gwarancji, wszelkie uszkodzone narzędzia testowe można zwracać do dystrybutora Beha-Amprobe w celu ich wymiany na taki sam lub podobny produkt. Listę lokalnych dystrybutorów można sprawdzić w sekcji „Where to Buy (Gdzie kupić)” na stronie internetowej beha-amprobe.com. Dodatkowo, w Stanach Zjednoczonych i w Kanadzie, urządzenia do naprawy i wymiany gwarancyjnej, można także wysyłać do Centrum serwisowego Amprobe (sprawdź adres poniżej).

Naprawy i wymiany niegwarancyjne - Europa

Urządzenia nie objęte gwarancją w krajach europejskich, można wymienić u dystrybutora Beha-Amprobe za nominalną opłatą. Listę lokalnych dystrybutorów można sprawdzić w sekcji „Where to Buy (Gdzie kupić)” na stronie internetowej beha-amprobe.com.

Beha-Amprobe

Oddział i zastrzeżony znak towarowy Fluke Corp. (USA)

Niemcy*

In den Engematten 14

79286 Glottertal

Niemcy

Telefon: [phone] - 0

beha-amprobe.de

Wielka Brytania

52 Hurricane Way

Norwich, Norfolk

Holandia - Siedziba główna**

Science Park Eindhoven 5110

5692 EC Son

The Netherlands

Telefon: [phone]

beha-amprobe.com

SPIS TREŚCI

WPROWADZENIE 4

BEZPIECZEŃSTWO....4

ROZPAKOWANIE TESTERA....5

UŻYWANIE TESTERA....6

Używanie przełącznika obrotowego....6

Zrozumienie działania naciskanych przycisków....7

Zrozumienie elementów na wyświetlaczu 8

Złącza wejścia....9

Używanie portu podczerwieni 10

Kody błędów 10

Opcje włączenia zasilania 10

WYKONYWANIE POMIARÓW 11

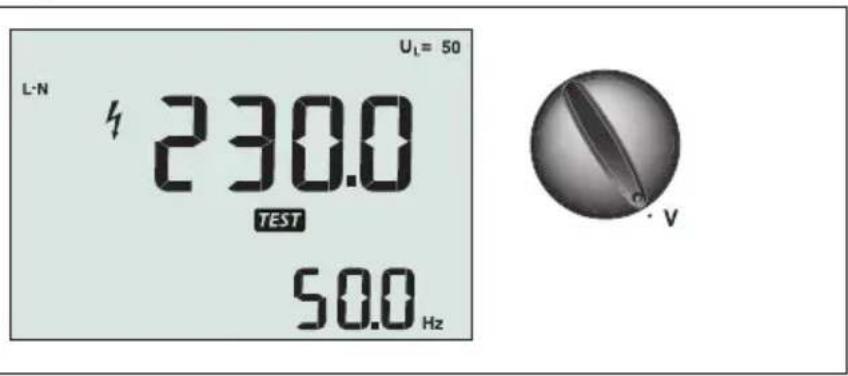

Pomiar napięcia i częstotliwości ...... 11

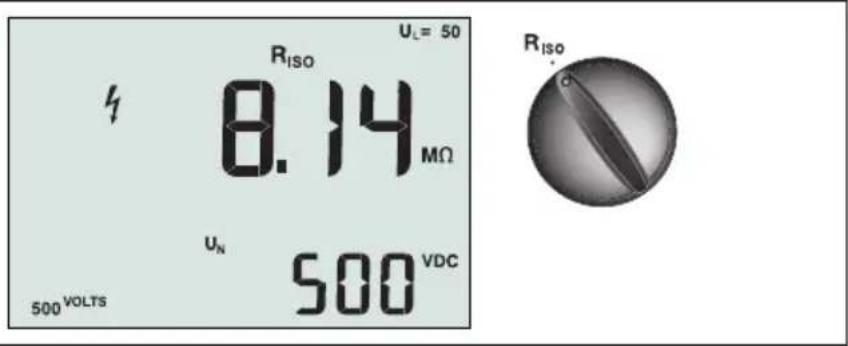

Pomiar oporności izolacji 12

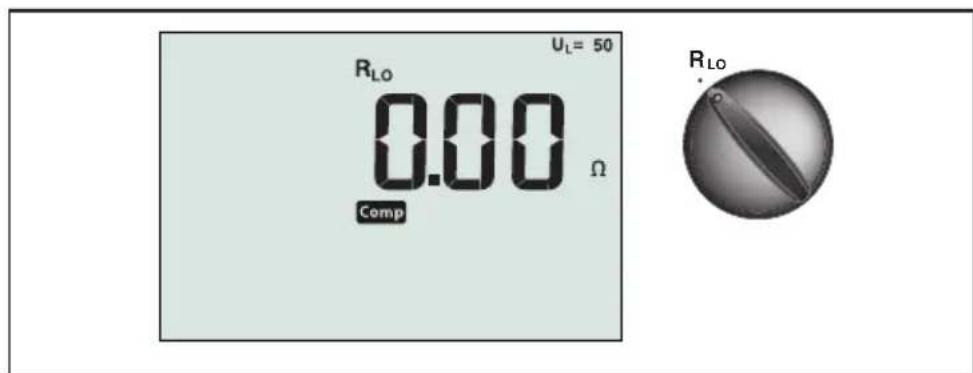

Pomiar ciągłości 12

Pomiar impedancji pętli/linii....13

Impedancja pętli (linia do uziemienia ochronnego I-pe) 13

Testowanie oporności uziemienia metodą pętli 13

Impedancja pętli (Tyb wyzwalania wysokim prądem) w systemach informatycznych .. 14

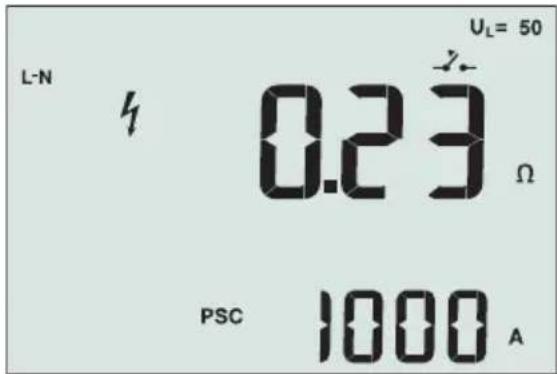

Impedancja linii 15

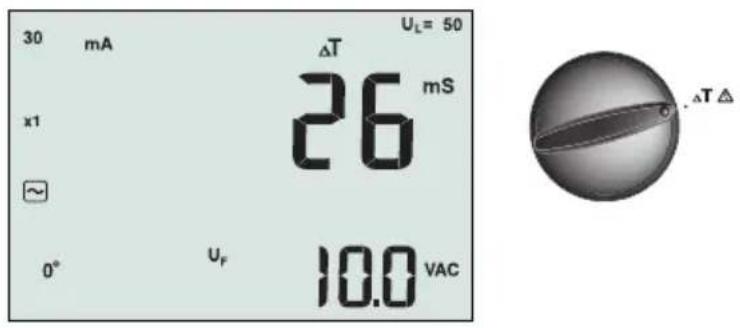

Pomiar czasu wyzwalania RCD 16

Pomiar prądu wyzwalania RCD 19

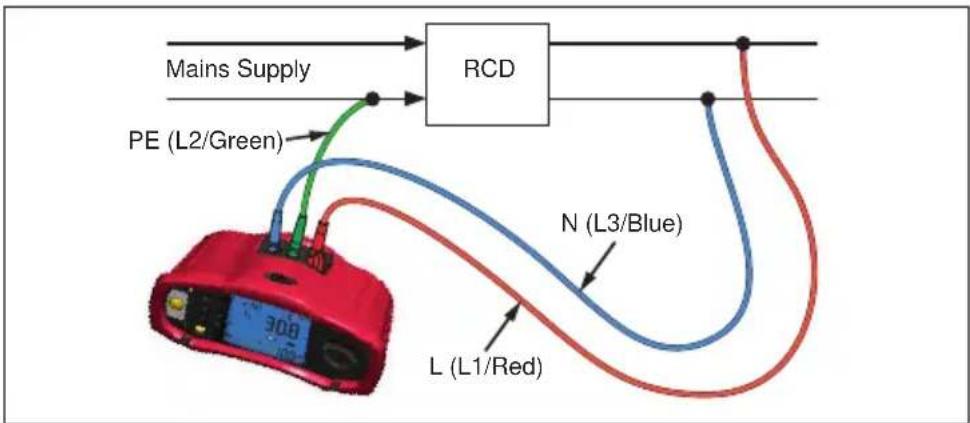

Testowanie RCD w systemach IT 19

Procedura alternatywna 20

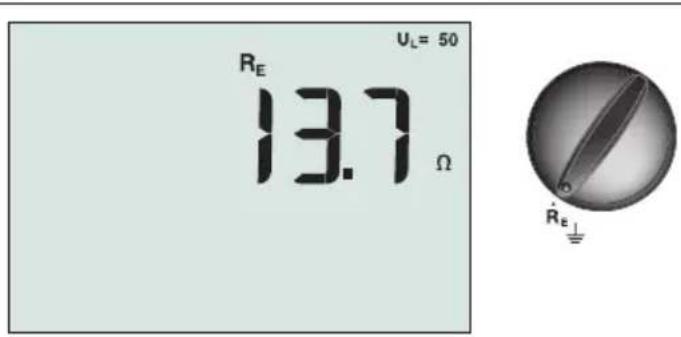

Pomiar oporności uziemienia 20

Test kolejności faz 21

TRYB PAMIĘĆ 21

Zapis pomiaru 22

Przywoływanie pomiaru 23

Kasowanie pamięci 23

PRZESYŁANIE WYNIKÓW TESTU 23

KONSERWACJA TESTERA....24

Czyszczenie....24

Sprawdzanie i wymiana baterii 24

Sprawdzanie bezpiecznika 25

SZCZEGÓŁOWE SPECYFIKACJE 25

Funkcje według modelu 25

Ogólne specyfikacje....26

SPECYFIKACJE POMIARÓW ELEKTRYCZNYCH....27

Ciągłość (RLO) 27

Oporność izolacji (RISO) 27

Tryby braku wyzwolenia i wysokiej wartości prądu RCD/FI 28

Test spodziewanego prądu zwarciowego (PSC/IK) 29

TEST RCD....29

Sprawdzone typy RCD....29

Sygnały testu 29

Sprawdzone typy RCD....30

Maksymalny czas wyzwolenia .... 30

RCD/FI - Pomiar prądu wzywalania/Ramp Test (lΔN) 30

TEST OPORNOŚCI UZIEMIENIA (RE) 31

WSKAZANIE KOLEJNOŚCI FAZ....31

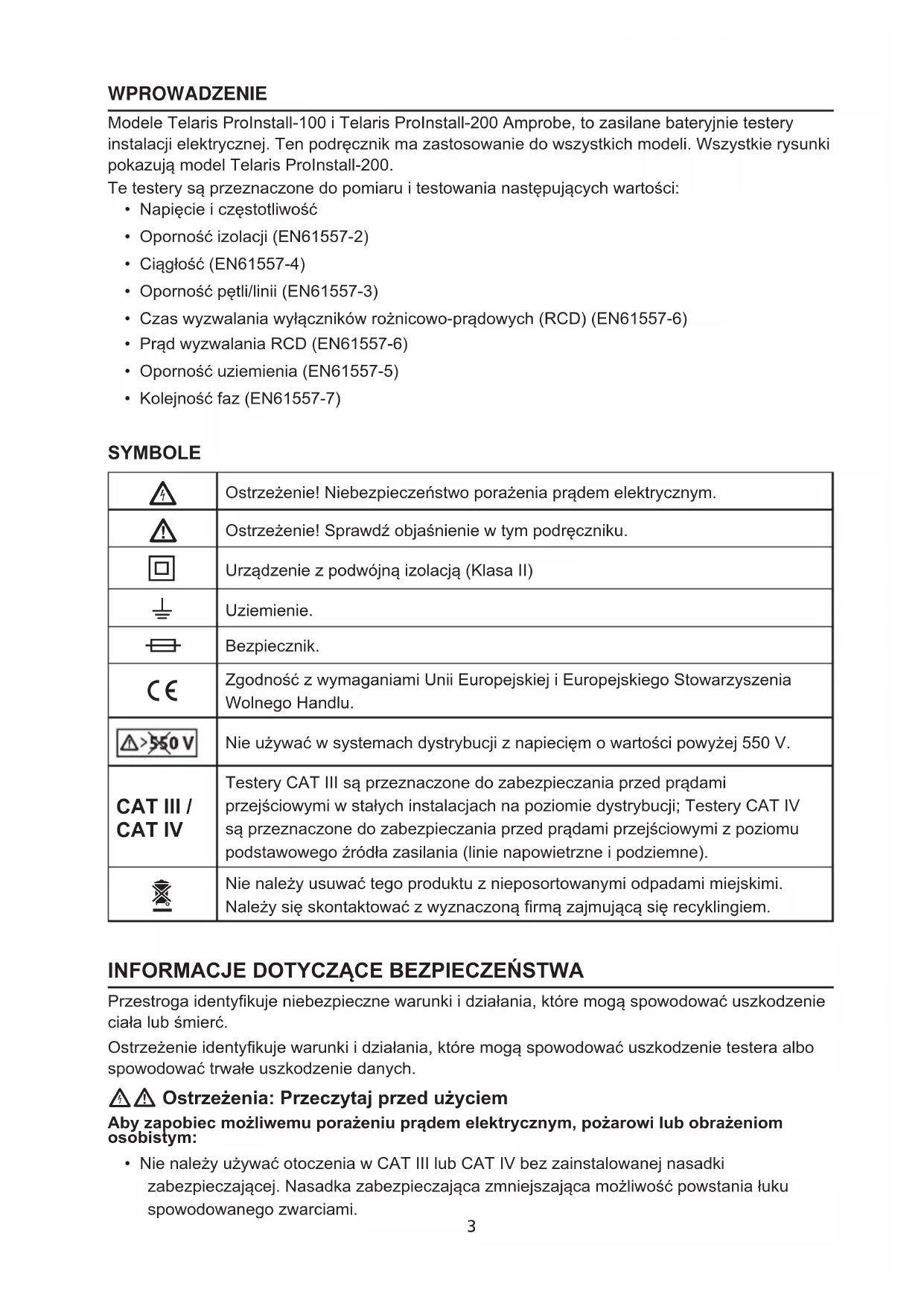

Modele Telaris ProInstall-100 i Telaris ProInstall-200 Amprobe, to zasilane bateryjnie testery instalacji elektrycznej. Ten podręcznik ma zastosowanie do wszystkich modeli. Wszystkie rysunki pokazują model Telaris ProInstall-200.

Te testery są przeznaczone do pomiaru i testowania następujących wartości:

• Napięcie i częstotliwość
• Oporność izolacji (EN61557-2)
  • Ciągłość (EN61557-4)
• Oporność pętli/linii (EN61557-3)
• Czas wyzwalania wyłączników rożnicowo-prądowych (RCD) (EN61557-6)
• Prąd wyzwalania RCD (EN61557-6)
• Oporność uziemienia (EN61557-5)
  • Kolejność faz (EN61557-7)

SYMBOLE

	Ostrzeżenie! Niebezpieczeństwo porażenia prądem elektrycznym.
	Ostrzeżenie! Sprawdź objaśnienie w tym podręczniku.
	Urządzenie z podwójną izolacją (Klasa II)
	Uziemienie.
	Bezpiecznik.
CE	Zgodność z wymaganiami Unii Europejskiej i Europejskiego Stowarzyszenia Wolnego Handlu.
	Nie używać w systemach dystrybucji z napiecięm o wartości powyżej 550 V.
CAT III / CAT IV	Testery CAT III są przeznaczone do zabezpieczania przed prądami przejściowymi w stałych instalacjach na poziomie dystrybucji; Testery CAT IV są przeznaczone do zabezpieczania przed prądami przejściowymi z poziomu podstawowego źródła zasilania (linie napowietrzne i podziemne).
	Nie należy usuwać tego produktu z nieposortowanymi odpadami miejskimi. Należy się skontaktować z wyznaczoną firmą zajmującą się recyklingiem.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przestroga identyfikuje niebezpieczne warunki i działania, które mogą spowodować uszkodzenie ciała lub śmierć.

Ostrzeżenie identyfikuje warunki i działania, które mogą spowodować uszkodzenie testera albo spowodować trwałe uszkodzenie danych.

⚠️ Ostrzeżenia: Przeczytaj przed użyciem

Aby zapobiec możliwemu porażeniu prądem elektrycznym, pożarowi lub obrażeniom osobistym:

- Nie należy używać otoczenia w CAT III lub CAT IV bez zainstalowanej nasadki zabezpieczającej. Nasadka zabezpieczająca zmniejszająca możliwość powstania łuku spowodowanego zwarciami.

• Produkt należy używać wyłącznie zgodnie z instrukcjami, w przeciwnym razie może nie zadziałać właściwie zabezpieczenie produktu.
• Nie wolno używać produktu w miejscach z wybuchowymi gazami, oparami lub w miejscach wilgotnych albo mokrych.
• Nie wolno używać do testowania przewodów, jeśli są uszkodzone. Przewody należy sprawdzić pod kątem uszkodzonej izolacji, obnażonego metalu lub oznak zużycia. Należy sprawdzić ciągłość przewodu.
• Należy używać wyłącznie sond prądowych, przewodów testowych i adapterów, dostarczonych z produktem.
• Należy najpierw zmierzyć znane napięcie, aby sprawdzić, czy produkt działa prawidłowo.
• Nie wolno używać produktu uszkodzonego.
• Uszkodzony produkt należy przekazać autoryzowanemu technikowi do naprawy.
• Nie należy stosować napięcia o wartości przewyższającej napięcie znamionowe pomiędzy złączami lub pomiędzy każdym złączem i uziemieniem.
• Testowane przewody należy odłączyć od testera przed otwarciem jego obudowy.
• Nie należy używać produktu ze zdjętymi pokrywami albo z otwartą obudową. Jest możliwe narażenie na niebezpieczne napięcie.
• Podczas pracy z napięciem prądu zmiennego o wartości skutecznej prądu zmiennego powyżej 30 V, wartości szczytowej prądu zmiennego powyżej 42 V lub wartości prądu stałego powyżej 60 V.
• Należy używać wyłącznie wskazanych, zamiennych bezpieczników.
• Należy używać prawidłowych dla pomiarów złączy, funkcji i zakresów.
• Palce należy trzymać za osłonami palców sond.
• Przed podłączeniem testowanego przewodu pod napięciem należy podłączyć wspólny przewód testowy i odłączyć testowany przewód pod napięciem, przed wspólnym przewodem testowym.
• Gdy wskaźnik baterii wskazuje niski poziom naładowania, baterie należy wymienić, aby zapobiec nieprawidłowym pomiarom.
• Należy używać wyłącznie określone części zamienne.
• Nie należy używać testera w systemach dystrybucji z napięciem o wartości powyżej 550 V.
• Należy zapewnić zgodność z lokalnymi i krajowymi przepisami dotyczącymi bezpieczeństwa. Należy używać osobistych urządzeń ochronnych (gumowe rękawice z atestem, zabezpieczenie twarzy i odporne na ogień ubrania), aby zapobiec porażeniu prądem i obrażeniom w wyniku wyładowania łukowego, po obnażeniu będących pod napięciem przewodników.

ROZPAKOWANIE I SPRAWDZENIE

Opakowanie powinno zawierać:

1 Telaris ProInstall-100 or Telaris ProInstall-200
6 baterii 1,5V AA Mignon
3 przewody testowe
1 testowy przewód sieciowy
3 zaciski szczękowe
3 sondy testowe
1 sonda zdalna
1 płyta CD-ROM z podręcznikiem użytkownika
1 Torba do przenoszenia
1 Pasek z wyściołką

Jeśli któregokolwiek z tych elementów nie będzie lub będzie uszkodzony, należy zwrócić kompletne opakowanie do miejsca zakupu w celu wymiany.

Używanie przełącznika obrotowego

Użyj przełącznik obrotowy (Rysunek 1 i Tabela 4) do wyboru typu wykonywanego testu.

⚠ Ostrzeżenia

Nie należy używać otoczenia w CAT III lub CAT IV bez zainstalowanej nasadki zabezpieczającej.

Nasadka zabezpieczająca zmniejsza wielkość wystawionej metalowej sondy do <4mm.

Zmniejsza to możliwość powstania łuku w wyniku zwarcia.

Zrozumienie działania naciskanych przycisków

Przełącznik obrotowy należy użyć do wyboru typu wykonywanego testu. Naciskane przyciski służą do kontroli działania testera, wyboru wyników testu do przeglądania i przewijania wybranych wyników testu.

Numer Funkcja pomiaru
1	Uruchomienie wybranego testu. Obok przycisku TEST znajduje się "panel dotykowy". Panel dotykowy pad mierzy potencjał pomiędzy operatorem i złączem PE testera. Po przekroczeniu wartości progowej 100 V, podświetlany jest symbol △ nad panelem dotykowym.
2	• Przewijanie lokalizacji pamięci. • Ustawienie kodów lokalizacji.
3 Podświetlane jest miejsce nad panelem dotykowym.
4	• Przechodzenie do trybu pamięci. • Uaktywnienie wyborów przycisku programowego pamięci (F1, F2, F3 lub F4).
5 Włączanie i wyłączanie podświetlenia.
6	Włączanie i wyłączanie testera. Tester wyłączy się także automatycznie, przy braku aktywności przez 10 minut.
7	• Wybór pętli wejścia (L-N, L-PE). • Wybór napięcia wejścia (L-N, L-PE, N-PE). • Wartości znamionowe prądu RCD (10, 30, 100, 300, 500, 1000 mA • WYBÓR pamięci.
8	• Mnożnik prądu RCD (x1/2, x1, x5) • ZAPIS pamięci.
9	• Wybór RCD: Typ AC (sinusoidalny), Typ AC wybierany, Typ A (półfalowy), Typ A wybierany, Typ B (płynny DC) lub Typ B wybierany.• PRZYWOŁANIE pamięci.
10	• Biegunowość testu RCD (0, 180 stopni).• Napięcie testu izolacji (100, 250, 500 lub 1000 V).• USUNIĘCIE pamięci.
11 Ciągłość.
12 Oporność izolacji.
13 Impedancja pętli - Tryb wyzwalania Wysoka wartość prądu.
14 Impedancja pętli - Brak trybu wyzwalania
15 Czas wyzwalania RCD.
16 Poziom wyzwalania RCD.
17 Wolty.
18 Rotacja fazy.
19 Oporność uziemienia.
20 Przełącznik obrotowy.

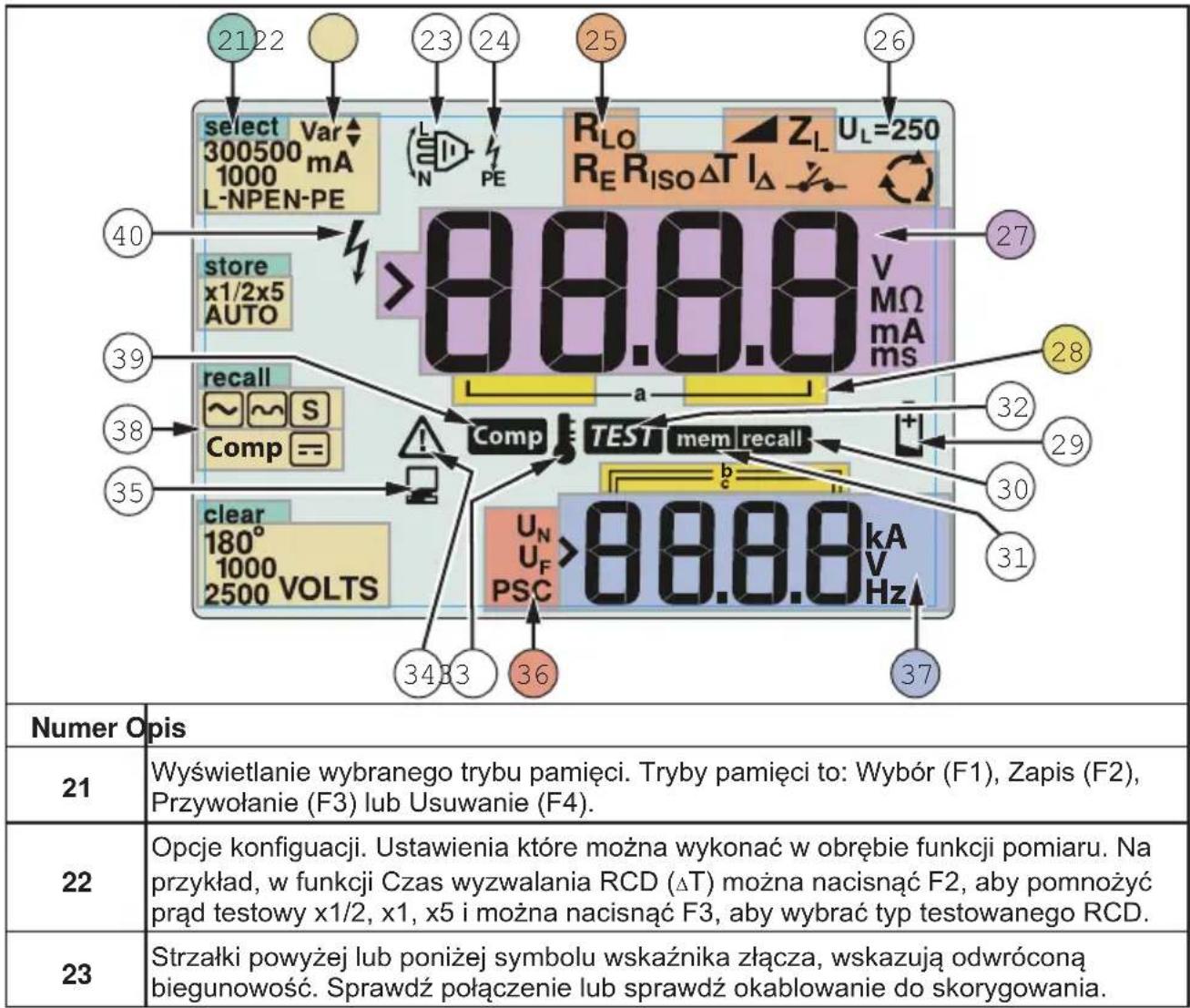

Zrozumienie elementów na wyświetlaczu

2122 select Var 300500 mA 1000 L-NPEN-PE 40 store x1/2x5 AUTO 39 recall ~ Comp == 38 clear 180° 1000 2500 VOLTS 35 Comp TEST mem recall b c 3433 36 37 26 RLo RE RISO ΔT IΔ ZL UL=250 V MΩ mA ms a 32 29 30 31 UN UF PSC 88.8.8 kA V Hz Numer Opis 21 Wyświetlanie wybranego trybu pamięci. Tryby pamięci to: Wybór (F1), Zapis (F2), Przywołanie (F3) lub Usuwanie (F4). 22 Opcje konfiguacji. Ustawienia które można wykonać w obrębie funkcji pomiaru. Na przykład, w funkcji Czas wyzwalania RCD (ΔT) można nacisnąć F2, aby pomnożyć prąd testowy x1/2, x1, x5 i można nacisnąć F3, aby wybrać typ testowanego RCD. 23 Strzałki powyżej lub poniżej symbolu wskaźnika złącza, wskazują odwróconą biegunowość. Sprawdź połączenie lub sprawdź okablowanie do skorygowania.

24	Symbol wskaźnika złącza. Symbol wskaźnika złącza z kropką (O) na środku, oznacza, że złącze jest używane do wybranej funkcji. Złącza to:• L (Linia)• PE (Uziemienie ochronne)• N (Zerowy)
25	Wskazuje ustawienie wybranego przełącznika obrotowego. Wartość pomiaru na głównym wyświetlaczu odpowiada także ustawieniu przełącznika. Ustawienia przełącznika obrotowego to:
	R_ISO	Izolacja Czas wyzwalania	RCD_ T
	R_LO	Ciągłość Prąd wyzwalania	RCD_ I
	Z_1	Wyzwolenie bez pętli	Uziemienne_RE
	Z_1-2	Wyzwolenie przy wysokim prądzie pętli		Rotacja fazy
26	Wskazuje wstępne ustawienia limitu napięcia uszkodzenia. Domyślne ustawienie to 50 V. W niektórych regionach wymaga się ustawienia napięcia uszkodzenia na 25 V, zgodnie z określeniami lokalnych przepisów dotyczących prądu elektrycznego. Naciśnij F4 po włączeniu testera, aby przełączyć napięcie uszkodzenia pomiędzy 25 V i 50 V. Ustawiona wartość zostanie wyświetlona na wyświetlaczu i zostanie zapisana po wyłączeniu testera.
27	Główny wyświetlacz i jednostki pomiaru.
28	Lokalizacje pamięci. Szczegółowe informacje dotyczące korzystania z lokalizacji pamięci znajdują się na stronie 37.
29	Ikona niskiego naładowania baterii. Dodatkowe informacje dotyczące baterii i zarządzania energią, znajdują się w części “Sprawdzanie i wymiana baterii” na stronie 41.
30	Pojawia się po naciśnięciu przycisku Przywołaj i wyszukiwaniu zapisanych danych.
31	Pojawia się po naciśnięciu przycisku Pamięć.
32	Pojawia się po naciśnięciu przycisku Test. Znika po zakończeniu testu.
33	Pojawia się po przegrzaniu instrumentu. Po przegrzaniu instrumentu test pętli i funkcje RCD są wyłączane.
34	Pojawia się po wystąpieniu błędu. Testowanie jest wyłączane. Lista objaśnień możliwych kodów błędów znajduje się w części “Kody błędów” na stronie 16.
35	Pojawia się, gdy instrument przesyła dane z użyciem oprogramowania Amprobe PC.
36	Nazwa drugiej funkcji pomiaru. U_N - Napięcie testowe testu izolacji. U_F - Napięcie uszkodzenia. Pomiar zera do ziemi.PSC - Spodziewany prąd zwarciowy. Obliczony ze zmierzonego napięcia i impedancji
37	Drugi wyświetlacz i jednostki pomiaru. Niektóre testy zwrócą więcej niż jeden wynik lub zwrócą obliczoną wartość opartą na wynikach testu. Pojawi się to z:• Wolty • Czas przełączania RCD• Testy izolacji • Prąd wyzwalania RCD• Impedancja pętli/linii
38	Naciśnij F3, aby skompensować przewód testowy dla funkcji ciągłości.
39	Pojawia się, gdy istnieje wartość kompensacji dla testu.
40	Potencjalne zagrożenie. Pojawia się podczas pomiaru lub podłączania do źródła wysokich napięć.

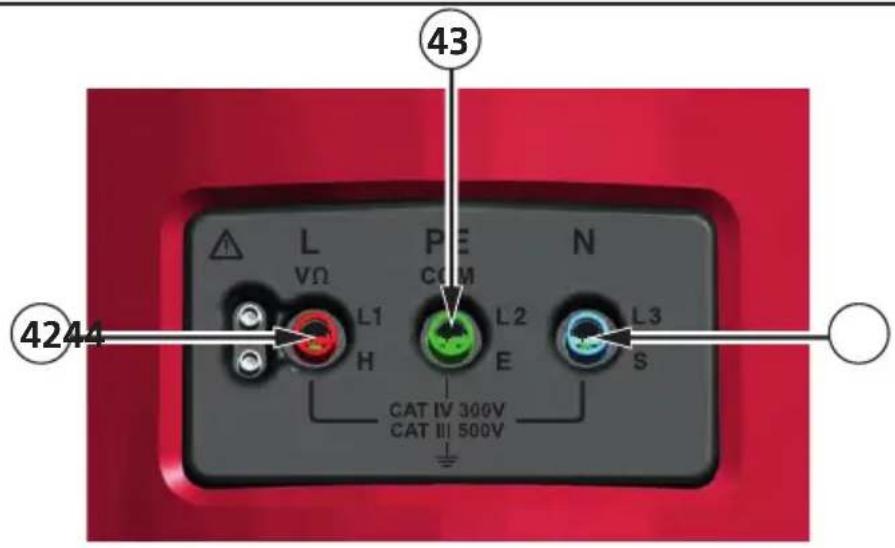

Złącza wejścia

Użyj pokrętła obrotowego do wyboru typu testu do wykonania.

43 L VΩ L1 H PE COM L2 E N L3 S CAT IV 300V CAT III 500V 4244

Numer Opis
42	L (Linia)
43 PE (Uziemienie ochronne)
44 N (Zerowy)

Używanie portu podczerwieni

Modele Telaris ProInstall-100 i Telaris ProInstall-200 mają port IR (podczerwieni), sprawdź Rysunek 23, który umożliwia podłączenie testera do komputera i przesłanie danych testowych z użyciem oprogramowania Amprobe PC. Automatyzuje to rozwiązywanie problemów lu proces nagrywania, zmniejsza możliwość manualnego błędu i pozwala na zbieranie, organizowanie i wyświetlanie danych testu w wymaganym formacie. Dodatkowe informacje dotyczące używania portu IR, znajdują się w części “Przesyłanie wyników testu” na stronie 40.

Kody błędów

Tester wykrywa różne warunki błędów i oznacza ikoną ⚠️, “Err”, oraz numerem błędu na podstawowym wyświetlaczu. Sprawdź tabelę poniżej. Te warunki błędów uniemożliwiają testowanie i, jeśli to konieczne, zatrzymują uruchomiony test.

[rr] ⚠️

Rysunek 6. Ekran błędów

Warunek błędu Kod	Rozwiązanie
Niepowodzenie autotestu	1	Zwróć tester do Centrum serwisowego Amprobe.
Nadmierna temperatura	2	Zaczekaj na schłodzenie testera.
Napięcie uszkodzenia	4	Sprawdź instalację, w szczególności napięcie pomiędzy N i PE.
Sonda nadmiernej wartości Oporność	6	Włóż pręt głębiej do ziemi. Ubij ziemię bezpośrednio dookoła prętów. Nalej wodę dookoła prętów, ale nie podczas testu uziemienia.

Opcje włączenia zasilania

Do wyboru opcji włączenia zasilania, naciśnij równocześnie ⓘ przycisk funkcji, a następnie zwolnij przycisk IPo WYŁĄCZENIU testera, opcje włączenia zasilania są zatrzymywane. Sprawdź tabelę poniżej.

t-n

Wybrany tryb Wielka Brytania

L-n n-l

Wybrany tryb automatycznej zamiany przewodów

Rysunek 7. Tryby zamiany przewodów

Klucze Opcje włączenia zasilania
	Tryb zamiany linii i zera. Dostępne są dwa tryby działania. Tester można skonfigurować do działania w trybie L-n lub w trybie L-n n-L, patrz Rysunek 7.W trybie L-n, przewodniki fazy L i N NIGDY nie mogą być odwracane. To jest wymaganie w niektórych regionach włącznie z Wielką Brytanią. Na wyświetlaczu pokazywana jest ikona [IMAGE] wskazująca, że są zamienione przewodniki L i N systemu i testowanie jest wyłączone. Przed kontynuowaniem sprawdź i osądź przyczynę błędu systemowego. Tryb L-n także zmienia czas wyzwalania RCD x1/2 do 2 sekund, co jest wymagane w Wielkiej Brytanii.W trybie L-n n-L, urządzenie pozwoli na zamianę fazy przewodników L i N, po czym będzie kontynuowane testowanie.Uwaga: W miejscach, gdzie są używane spolaryzowane wtyczki i gniazda, ikona zamiany przewodu ( [IMAGE] ) może oznaczać, że gniazdo zostało nieprawidłowo podłączone. Przed kontynuowaniem jakichkolwiek testów ten problem należy usunąć.
	Limit napięcia uszkodzenia. Przełączanie napięcia uszkodzenia pomiędzy 25 V i 50 V. Domyślna wartość to 50 V.
[MORY]	Wyświetlanie numeru seryjnego testera. Główny wyświetlacz pokazuje początkowe cztery cyfry, a drugi wyświetlacz pokazuje następne cztery cyfry.
	Przełączenie sygnału dźwiękowego ciągłości. Przełączenie włączenia i wyłączenia sygnału dźwiękowego ciągłości. Domyślne ustawienie to włączenie.

Pomiar napięcia i częstotliwości

U_L= 50 L-N 230.0 TEST 50.0 Hz

Rysunek 8. Wyświetlacz/Przełącznik woltów i ustawienia złącza

Do pomiaru napięcia i częstotliwości:

1. Obróć przełącznik do pozycji V.
2. Do tego testu należy użyć wszystkich złączy (czerwone, niebieskie i zielone). Podczas pomiaru napięcia prądu zmiennego, można używać przewodów testowych lub przewodu sieciowego.

- Główny wyświetlacz (górny) pokazuje napięcie prądu zmiennego. Tester odczytuje napięcie prądu zmiennego do 500 V. Naciśnij F1, aby przełączyć odczyt napięcia pomiędzy L-PE, L-N i N-PE.

- Drugi wyświetlacz (dolny) pokazuje częstotliwość sieci.

⚠️ ⚠ Ostrzeżenie

Nie jest możliwe wiarygodne sprawdzenie połączeń obwodów N i PE w gnieździe poprzez pomiar napięcia. Aby to sprawdzić, zalecamy sprawdzenie tych połączeń podczas wykonywania pomiaru impedancji pętli i linii.

Powód jest taki, że napięcia L-N, L-PE i N-PE są w tym samym czasie mierzone testerem i będą na nie wpływać otwarte obwody oraz oporności (obciążenia) i pojemności sieci instalacyjnej w połączeniu z wewnętrznymi opornościami samego testera.

Ten problem występuje szczególnie przy braku/otwarciu N i może spowodować nieprawidłowy odczyt.

Pomiar oporności izolacji

Uc= 50 RISO 8.14 MΩ UN 500 VDC 500VOLTS RISO

Rysunek 9. Wyświetlacz/Przełącznik oporności izolacji i ustawienia złącza

⚠️ ⚠ Ostrzeżenie

Aby uniknąć porażenia prądem elektrycznym, pomiary należy wykonywać wyłącznie w obwodach niezasilanych.

W celu pomiaru oporności izolacji:

1. Obróć przełącznik obrotowy do pozycji Riso.
2. Do tego testu użyj złączy L i PE (czerwone i zielone).

3. Użyj F4 do wyboru napięcia testu. Większość testów izolacji jest wykonywana z napięciem 500 V, ale należy przestrzegać lokalnych wymagań dotyczących testu.

4. Naciśnij i przytrzymaj TEST, aż do wykonania odczytu

Uwaga: Testowanie jest wyłączone po wykryciu napięcia w linii.

- Główny wyświetlacz (górny) pokazuje oporność izolacji.

- Drugi wyświetlacz (dolny) pokazuje rzeczywiste napięcie testu.

Uwaga: Dla normalnej izolacji z wysoką opornością, rzeczywiste napięcie testu (UN) powinno być zawsze równe lub wyższe od napięcia zaprogramowanego. Jeśli oporność izolacji jest niewłaściwa, napięcie testu jest automatycznie zmniejszane w celu ograniczenia prądu testowego do bezpiecznych zakresów.

Pomiar ciągłości

R_LO 0.00 Ω Comp U_L= 50 R_LO

Rysunek 10. Wyświetlacz/Przełącznik zerowej ciągłości i ustawienia złącza

Test ciągłości jest używany do sprawdzenia integralności połączeń poprzez wykonanie wysokiej rozdzielczości pomiaru oporności. Jest to szczególnie ważne do sprawdzania ochronnych połączeń uziemienia.

Uwaga: W krajach, gdzie obwody elektryczne są prowadzone w formie pierścienia, zaleca się wykonanie sprawdzenia w panelu elektrycznym na całej długości pierścienia.

⚠️⚠️ Ostrzeżenie

• Pomiary można prowadzić wyłącznie w obwodach niezasilanych.
• Na pomiary mogą mieć odwrotny wpływ oporności lub obwody równoległe albo prądy przejściowe.

W celu pomiaru ciągłości:

1. Obróć przełącznik obrotowy do pozycji RLO.
2. Do tego testu użyj złączy L i PE (czerwone i zielone).
3. Przed wykonaniem testu ciągłości, zewrzyj przewody testowe. Naciśnij i przytrzymaj F3, aż do wyświetlenia sygnału porównawczego. Tester mierzy oporność sondy, zapisuje odczyt w pamięci i odejmuje go od odczytów. Wartość oporności jest zapisywana nawet po wyłączeniu zasilania, dlatego nie trzeba powtarzać operacji przy każdym użyciu instrumentu.

Uwaga: Przed kompensacją przewodów testu należy się upewnić, że baterie są dobrze naładowane.

1. Naciśnij i przytrzymaj też do wykonania odczytu. Jeśli włączony jest sygnał dźwiękowy ciągłości, tester wygeneruje ciągły sygnał dla zmierzonych wartości poniżej 2 Ω, sygnał dźwiękowy odczytu nie będzie stabilny dla zmierzonych wartości powyżej 2 Ω. Jeśli obwód jest pod napięciem, test będzie wyłączony, a na drugim wyświetlaczu (dolny), pokazane zostanie napięcie prądu zmiennego.

Pomiar impedancji pętli/linii

ZL UL= 50 L-PE 4 0.23 Ω PSC 1000 A Z1 NO TRP

Rysunek 11. Impedancja pętli/linii/Ustawienia przełącznika i złącza

Impedancja pętli (linia do uziemienia ochronnego L-PE)

Impedancja pętli to impedancja źródła zmierzona pomiędzy linią (L) i uziemieniem ochronnym (PE). Można także ustalić spodziewany prąd zwarciowy uziemienia (PSC), czyli prąd, który mógłby potencjalnie przepłynąć, gdyby przewód fazowy został zwarty z przewodem uziemienia ochronnego. Tester oblicza PSC, dzieląc zmierzone napięcie sieci przez impedancję pętli. Funkcja impedancji linii powoduje zastosowanie prądu testowego płynącego do uziemienia. Jeżeli w obwodzie znajdują się wyłączniki różnicowo-prądowe, mogą one zostać wyzwolone. Aby uniknąć wyzwalania, należy na przełączniku obrotowym zawsze wybrać funkcję ZI No Trip. W trybie bez wyzwalania zostanie zastosowany specjalny test zabezpieczający przed wyzwalaniem wyłączników różnicowo-prądowych. Jeżeli wiadomo, że w obwodzie nie występują wyłączniki różnicowo-prądowe, w celu przeprowadzenia szybszego testu można użyć funkcji ZI Hi Current.

Uwaga: Jeśli złącza L i N są zamienione, urządzenie automatycznie przełączy je wewnętrznie i będzie kontynuowało test. Jeżeli tester jest skonfigurowany do pracy w Wielkiej Brytanii, pomiar zostanie zatrzymany. Ten warunek jest wskazywany symbolem ( ).

Wskazówka: Aby zapewnić prawidłowe wykonanie okablowania, poza pomiarem impedancji każdej pętli zalecamy dodatkowe wykonanie pomiaru impedancji linii.

Zapewni to prawidłowe wykonanie połączenia fazowego (L) i zerowego (N) przewodu w celu uniknięcia zwarcia i zabezpieczenia przed przeciążeniem.

Aby wykonać pomiar impedancji pętli w trybie bez wyzwolenia:

⚠️ ⚠ Ostrzeżenie

Aby uniknąć wyzwalania wyłączników różnicowo-prądowych (RCD) w obwodzie:

• Do pomiarów pętli zawsze należy używać pozycji Z _1 NO TRIP
• Stan wstępnego obciążenia może spowodować wyzwolenie wyłącznika RCD.
• Wyzwolony zostanie wyłącznik RCD o znamionowym prądzie zwarcia 10 mA.

Uwaga: Aby wykonać test impedancji pętli w obwodzie z wyłącznikiem RCD o znamionowym prądzie zwarcia 10 mA, zalecamy wykonanie pomiaru czasu wyzwolenia wyłącznika RCD. Na potrzeby tego testu należy użyć znamionowego prądu zwarcia 10 mA i współczynnika x ½. Jeśli napięcie prądu zwarcia jest niższe niż 25 V lub 50 V (w zależności od wymogów lokalnych), pętla jest prawidłowa. Aby obliczyć impedancję pętli, należy y podzielić napięcie prądu zwarcia przez 10 mA (impedancja pętli = napięcie prądu zwarcia x 100).

1. Obróć przełącznik obrotowy do pozycji Z _1 NO TRIP.
2. Podłącz wszystkie trzy przewody do złączy L, PE i N (czerwone, zielone i niebieskie) testera. Można używać wyłącznie skalibrowany przewód testowy, dopasowany do zakresu wartości zasilania! Oporność skalibrowanych przewodów testowych jest automatycznie odejmowana od wyniku.
3. Naciśnij F1, aby wybrać L-PE. Na wyświetlaczu pokaże się Z_L i wskaźnik
4. Podłącz wszystkie trzy przewody do przewodów L, PE i N mierzonego systemu lub podłącz wtyczkę przewodu sieciowego do mierzonego gniazdka.

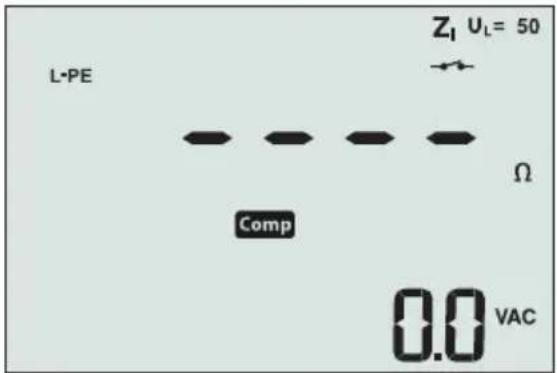

Rysunek 12. Wyświetlacz po zerowaniu

1. Naciśnij i zwolnij teżaczekaj na dokończenie testu. Podstawowy wyświetlacz (górny) pokazuje impedancję pętli. Spodziewany prąd zwarcia uziemienia (PSC) zostanie wyświetlony na drugim (dolnym) wyświetlaczu i podany będzie w amperach lub kiloamperach.

Wykonanie tego testu trwa kilka sekund. Jeżeli sieć zostanie odłączona w czasie trwania testu, test zostanie automatycznie przerwany.

Uwaga: Wstępne obciążenie badanego obwodu może spowodować błędy

Aby wykonać pomiar impedancji pętli w trybie wyzwolenia wysokim prądem:

Jeżeli w testowanym systemie nie ma wyłączników różnicowo-prądowych, można użyć wysokoprądowego testu impedancji pętli Linia - Uziemienie ochronne (L-PE).

1. Obróć przełącznik obrotowy do pozycji Z _1-2 .
2. Podłącz wszystkie trzy przewody do złączy L, PE i N (czerwone, zielone i niebieskie) testera. Można używać wyłącznie skalibrowany przewód testowy, dopasowany do zakresu wartości zasilania! Oporność skalibrowanych przewodów testowych jest automatycznie odejmowana od wyniku.
3. Naciśnij F1, aby wybrać L-PE. Pojawi się — pwskazując wybór trybu wyzwalania wysokim prądem.
4. Powtórz czynności 4 do 8 z poprzedniego testu.

⚠️ ⚠ Ostrzeżenie

Symbol - na LCD, oznacza tryb wysokoprądowy pomiaru pętli - zostaną wyzwolone wszystkie wyłączniki różnicowo-prądowe - dlatego należy upewnić się, że nie ma ich w systemie.

Impedancja pętli (Tyb wyzwalania wysokim prądem) w systemach informatycznych

Impedancja zmierzona testem fazy do ziemi, zależnie od stany systemu informatycznego.

Sprawnie działający system powinien mieć bardzo wysoką impedancję. Niskie wartości impedancji mogą być spowodowane zwarciem urządzenia zabezpieczającego przed nadmiernym napięciem", obciążeniem systemu lub stanem zwarcia. Nie jest to popularny test, ponieważ stan systemu musi być znany zanim będzie można określić znaczenie zmierzonej wartości.

Użyj przewodu testowego sieci zasilającej ale nie podłączaj przewodu N do instrumentu, aby były używane wejścia PE i L. Patrz rysunek 18a.

Uwaga: Podczas tego testu, przy niskiej impedancji, nastąpi wyzwolenie wyłącznika różnicowo-prądowego.

Impedancja linii

Impedancja linii to impedancja źródła mierzona pomiędzy przewodami Linia lub Linia i Zerowy. Ta funkcja umożliwia wykonanie następujących testów:

- Impendancja pętli Linia do Zerowy.

Wskazówka: Aby zapewnić prawidłowe wykonanie okablowania, poza pomiarem impedancji każdej pętli zalecamy dodatkowe wykonanie pomiaru impedancji linii.

Zapewni to prawidłowe wykonanie połączenia fazowego (L) i zerowego (N) przewodu w celu

uniknięcia zwarcia i zabezpieczenia przed przeciążeniem.

• Impedancja Linia do Linii w systemach 3-fazowych.
• Pomiar pętli dwóch przewodów L-PE, gdy nie jest dostępny przewód zerowy. Jest to sposób wykonania pomiaru 2-przewodowej pętli z wysokiej wartości prądem. Dlatego należy linię do wejścia L, a PE do wejścia N. Nie może być ona wykorzystana w obwodach zabezpieczonych wyłącznikami rożnicowo-prądowymi (RCD), ponieważ może spowodować ich wyzwolenie.

- Spodziewany prąd zwarciowy (PSC). PSC to prąd, który mógłby potencjalnie przepłynąć, gdyby przewód fazowy został zwarty z przewodem zerowym lub z innym przewodem fazowym. Tester oblicza PSC, dzieląc zmierzone napięcie sieci przez impedancję linii.

L-N 0.23 Ω PSC 1000 A U_L = 50

Rysunek 14. Wyświetlanie impedancji linii

Aby zmierzyć impedancję linii:

1. Obróć przełącznik obrotowy do pozycji ▲TRIP. Symbol na wyświetlaczu LCD wskazuje, że wybrany jest wysokoprądowy tryb pętli.

2. Podłącz czerwony przewód do złącza L (czerwone), a niebieski przewód do złącza N (niebieskie). Można używać wyłącznie skalibrowany przewód testowy, dopasowany do zakresu wartości zasilania! Oporność skalibrowanych przewodów testowych jest automatycznie odejmowana od wyniku.

3. Naciśnij F1, aby wybrać L-N.

⚠️ ⚠️ Ostrzeżenie

Na tym etapie należy uważać, aby nie wybrać L-PE, ponieważ wykonany zostanie wysokoprądowy test pętli. Kontynuowanie spowoduje wyzwolenie wszystkich przełączników różnicowo-prądowych (RCD) w systemie.

Uwaga: Podczas testu pojedynczej fazy przewody należy podłączyć do przewodu fazowego i zerowego. W celu pomiaru impedancji linia-do-linii w systemie 3-fazowym, przewody należy podłączyć do 2 faz.

1. Naciśnij i zwolnij (TEST) Zaczekaj na dokończenie testu.

2. Główny wyświetlacz (górny) pokazuje impedancję linii.

3. Drugi (dolny) wyświetlacz pokazuje spodziewany prąd zwarciowy (PSC).

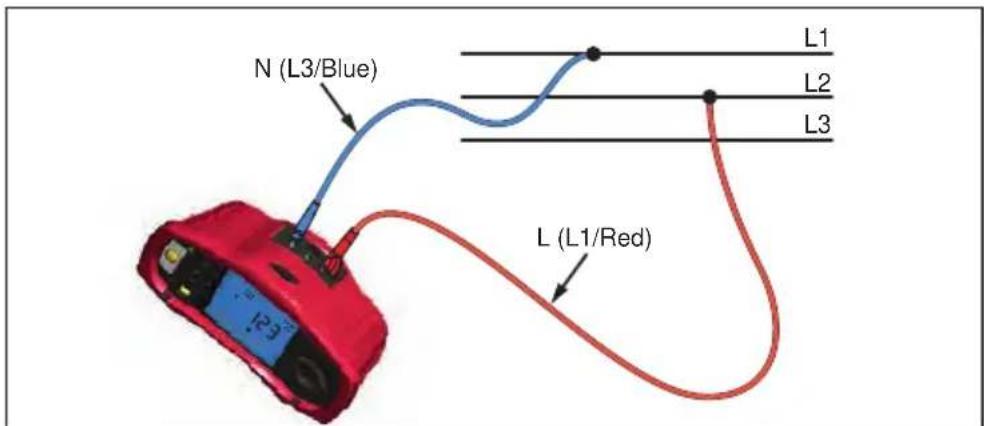

Przy pomiarach w systemie trójfazowym 500 V, podłączenia należy wykonać zgodnie z rysunkiem 15.

Rysunek 15. Pomiar w systemie trójfazowym

Pomiar czasu wyzwalania RCD

30 mA x1 ~ 0° U_F 26 mS 10.0 VAC ΔT U_L = 50 ΔT Δ

Rysunek 16. Wyświetlacz czasu wyzwolenia RCD/Ustawienia przełącznika oraz złącza

W tym teście, kalibrowany prąd zwarcia podawany jest to obwodu, powodując wyzwolenie wyłącznika RCD. Miernik mierzy i wyświetlą czas do wyzwolenia wyłącznika RCD. Test ten można przeprowadzić korzystając z przewodów testowych lub przewodu sieciowego. Test ten przeprowadza się w obwodzie pod napięciem.

Tester można także użyć do przeprowadzenia testu czasu wyzwolenia wyłącznika RCD w trybie automatycznym, co ułatwia przeprowadzenie testu przez jedną osobę.

Uwaga: Przy przeprowadzaniu pomiaru czasu wyzwolenia dla dowolnego typu wyłącznika RCD, urządzenie najpierw wykonuje test wstępny w celu ustalenia, czy faktyczny test wywoła napięcie zwarciowe, przekraczające wartość graniczną (25 lub 50 V).

Aby uniknąć niedokładności pomiaru czasu wyzwolenia dla wyłączników RCD typu S (ze zwłoką czasową), pomiędzy test wstępny, a test właściwy wprowadzana jest 30-sekundowa zwłoka. Dla tego typu wyłącznika RCD wymagana jest zwłoka, ponieważ zawiera on układy RC, których stan musi się ustalić przed wykonaniem pełnego pomiaru.

⚠️⚠️ Ostrzeżenie

• Prądy upływu w obwodzie z różnicowopрядowym urządzeniem zabezpieczającym, mogą wpłynąć na pomiary.
• Wyświetlone napięcie zwarcia odnosi się do znamionowego prądu szczątkowego wyłącznika RCD.
• Na pomiar mogą wpływać potencjalne pola innych instalacji uziemienia.
• Urządzenia (silniki, kondensatory) podłączone za wyłącznikiem RCD, mogą spowodować znaczące wydłużenie czasu wyzwalania.

Uwaga: Jeśli złącza L i N są zamienione, urządzenie automatycznie przełączy je wewnętrznie i będzie kontynuowało test. Jeżeli urządzenie jest skonfigurowane do pracy w Wielkiej Brytanii, pomiar zostanie zatrzymany i konieczne będzie określenie przyczyny przełączenia przewodów L i N.

Ten warunek jest wskazywany symbolem (SD).

Dla wyłączników RCD typu A i B opcja 1000 mA jest niedostępna.

Aby zmierzyć czas wyzwalania wyłącznika RCD:

1. Obróć przełącznik obrotowy do pozycji T .
2. Naciśnij F1, aby wybrać prąd znamionowy wyłącznika RCD (10, 30, 100, 300, 500 lub 1000 mA).
3. Naciśnij F2, aby wybrać mnożnik prądu testowego (x ½, x 1, x 5 lub Auto). Normalnie dla tego testu stosuje się mnożnik x 1.
4. Naciśnij F3, aby wybrać przebieg falowy natężenia prądu wyłącznika RCD:

- prąd zmienny dla typu testu AC (standardowy wyłącznik RCD prądu przemiennego) i dla typu A (wyłącznik RCD reagujący na impulsowy prąd stały)

– prąd półfalowy dla testu typu A (wyłącznik RCD reagujący na impulsowy prąd stały)

\~ S opóźniona reakcja na napięcie prądu zmiennego typu S (wyłącznik RCD prądu przemiennego ze zwłoką czasową)

późniona reakcja na testowe natężenie typu A (wyłącznik RCD reagujący na impulsowy prąd stały ze zwłoką czasową)

– Wygładzony prąd stały do testowania wyłączników RCD typu B

S opóźniona reakcja na testowe natężenie typu B (wyłącznik RCD reagujący na wygładzony prąd stały ze zwłoką czasową)

1. Naciśnij F4, aby wybrać fazę prądu testowego, 0° lub 180°. Wyłączniki różnicowo-prądowe (RCD) należy sprawdzać z dwoma ustawieniami fazy, ponieważ ich czas reakcji może znacząco się różnić zależnie od fazy.

Uwaga: Dla wyłączników RCD typu B (＝) lub S typu B (＝) należy wykonać

test z obydwoma ustawieniami fazy, wymagane są wszystkie trzy przewody.

1. Naciśnij i zwolnij TEST. Zaczekaj na dokończenie testu.

- Główny wyświetlacz (górny) pokazuje czas wyzwolenia.

- Drugi (dolny) wyświetlacz pokazuje napięcie zwarcia (między N a PE), odpowiadające znamionowemu prądowi szczątkowemu.

Aby zmierzyć czas wyzwalania wyłącznika RCD w trybie automatycznym:

1. Podłącz tester do gniazdka.
2. Obróć przełącznik obrotowy do pozycji T .
3. Naciśnij F1, aby wybrać prąd znamionowy wyłącznika RCD (10, 30 lub 100 mA).
4. Naciśnij F2, aby wybrać tryb Auto.
5. Naciśnij F3, aby wybrać przebieg falowy natężenia prądu wyłącznika RCD.
6. Naciśnij i zwolnij (TEST)

Urządzenie podaje 12 x prąd znamionowy wyłącznika RCD przez 310 lub 510 ms (2 sekundy w Wielkiej Brytanii). Po wyzwoleniu RCD, test zakończy się. Jeśli wyłącznik RCD nie zostanie wyzwolony, tester odwraca fazy i powtarza test. Test kończy się, jeśli wyłącznik RCD zostanie wyzwolony.

Jeśli wyłącznik RCD nie wyzwoli się, urządzenie przywroci wstępne ustawienie faz i poda 1x prąd znamionowy RCD. Wyłącznik RCD powinien zostać wyzwolony, a wyniki pojawić się na wyświetlaczu głównym.

1. Zresetuj wyłącznik RCD.
2. Tester odwraca fazy i powtarza test przy 1x. Wyłącznik RCD powinien zostać wyzwolony, a wyniki pojawić się na wyświetlaczu głównym.
3. Zresetuj wyłącznik RCD.
4. Tester przywraca wstępne ustawienie faz i podaje 5x znamionowy prąd wyłącznika RCD 50 ms. Wyłącznik RCD powinien zostać wyzwolony, a wyniki pojawić się na wyświetlaczu głównym.
5. Zresetuj wyłącznik RCD.
6. Tester odwraca fazę i powtarza test przy 5x. Wyłącznik RCD powinien zostać wyzwolony, a wyniki pojawić się na wyświetlaczu głównym.
7. Zresetuj wyłącznik RCD.

- Przy pomocy przycisków strzałek można przejrzeć wyniki testu. Pierwszy wyświetlany wynik to ostatni wykonany pomiar, przy prądzie testowym 5x. Aby przejść wstecz do pierwszego testu przy 12 x prądu znamionowego, należy nacisnąć dolny przycisk strzałki

1. Wyniki znajdują się w pamięci tymczasowej. Aby zachować wyniki testu, należy nacisnąć MEMORY i dalej postępować zgodnie z opisem w części „Zachowywanie i odczytywanie pomiarów z pamięci” na stronie 37 tej instrukcji.

Uwaga: Każdy wynik należy wybrać za pomocą przycisków strzałek i zapisać osobno.

Pomiar prądu wyzwalania RCD

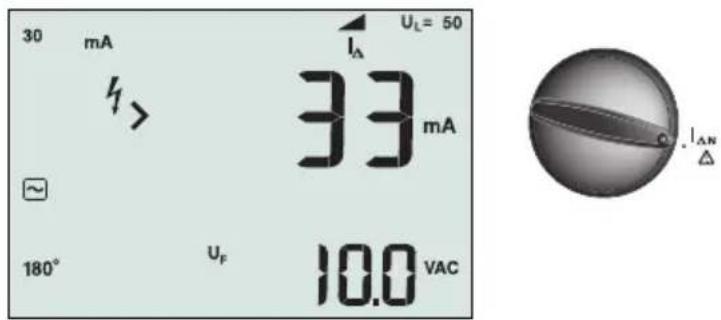

30 mA 33 mA 180° U_F 10.0 VAC I_Δ U_L= 50 I_{AN}

Rysunek 17. Prąd wyzwolenia RCD/Ustawienia przełącznika oraz złącza

Ten test mierzy prąd wyzwolenia wyłącznika RCD poprzez podanie prądu testowego i następnie stopniowe zwiększanie prądu do chwili wyzwolenia wyłącznika RCD. Do tego testu można użyć przewodów testowych lub przewodu sieciowego. Do testów RCD typ B, wymagane jest połączenie 3-przewodowe.

⚠️⚠️ Ostrzeżenie

• Prądy upływu w obwodzie z różnicowoprądowym urządzeniem zabezpieczającym, mogą wpłynać na pomiary.
• Wyświetlone napięcie zwarcia odnosi się do znamionowego prądu szczątkowego wyłącznika RCD.
• Na pomiar mogą wpływać potencjalne pola innych instalacji uziemienia.

Uwaga: Jeśli złącza L i N są zamienione, urządzenie automatycznie przełączy je wewnętrznie i będzie kontynuowało test. Jeżeli urządzenie jest skonfigurowane do pracy w Wielkiej Brytanii, pomiar zostanie zatrzymany i konieczne będzie określenie przyczyny przełączenia przewodów L i N.

Ten warunek jest wskazywany symbolem ( ).

Dla wyłączników RCD typu A i B opcja 1000 mA jest niedostępna.

Aby zmierzyć prąd wyzwalania wyłącznika RCD:

1. Obróć przełącznik obrotowy do pozycji
2. Naciśnij F1, aby wybrać prąd znamionowy wyłącznika RCD (10, 30, 100, 300 lub 500 mA).
3. Naciśnij F2, aby wybrać przebieg falowy natężenia prądu wyłącznika RCD:

prąd zmienny dla typu testu AC (standardowy wyłącznik RCD prądu przemiennego) i dla typu A (wyłącznik RCD reagujący na impulsowy prąd stały)

prąd półfalowy dla testu typu A (wyłącznik RCD reagujący na impulsowy prąd stały)

S opóźniona reakcja na napięcie prądu zmiennego typu S (wyłącznik RCD prądu przemiennego ze złoką czasową)

S opóźniona reakcja na testowe natężenie typu A (wyłącznik RCD reagujący na impulsowy prąd stały ze zwłoką czasową)

– Wygładzony prąd stały do testowania wyłączników RCD typu B

S opóźniona reakcja na testowe natężenie typu B (wyłącznik RCD reagujący na wygładzony prąd stały ze złoką czasową)

1. Naciśnij F4, aby wybrać fazę prądu testowego, 0° lub 180°. Wyłączniki różnicowo-prądowe (RCD) należy sprawdzać z dwoma ustawieniami fazy, ponieważ ich czas reakcji może znacząco się różnić zależnie od fazy.

Uwaga: Dla wyłączników RCD typu B (≡) lub S typu B (≡) ), należy wykonać test z obydwoma ustawieniami fazy, wymagane są wszystkie trzy przewody.

1. Naciśnij i zwolnij TEST. Zaczekaj na dokończenie testu.

- Główny wyświetlacz (górny) pokazuje czas wyzwolenia.

Testowanie RCD w systemach IT

Testowanie wyłącznika RCD w miejscach, gdzie znajdują się urządzenia komputerowe, wymaga specjalnej procedury testowej, ponieważzłącze uziemienia ochronnego jest uziemione lokalnie i nie jest bezpośrednio związane z systemem zasilania sieciowego.

Ten test jest przeprowadzany na panelu elektrycznym przy użyciu przewodów testowych. Przy wykonywaniu testów wyłączników RCD w systemach elektrycznych IT należy zastosować podłączenie przedstawione na Rysunku 18.

Rysunek 18. Podłączenie przy testowaniu wyłączników RCD w systemach elektrycznych IT

Prąd testowy płynie przez górną część wyłącznika RCD do złącza L, i powraca poprzez złącze PE.

Procedura alternatywna

Podczas testowania RCD w gnieździe zasilania systemów informatycznych: Użyj przewodu testowego sieci zasilającej, ale nie podłączaj przewodu N do instrumentu, aby były używane wejścia PE i L. Patrz rysunek 18a.

Pomiar oporności uziemienia

Rysunek 19. Wyświetlacz oporności uziemienia/Ustawienia przełącznika oraz złącza

Test rezystancji uziemienia jest testem przeprowadzanym z 3-przewodami podłączonymi do dwóch prętów testowych oraz badanej elektrody uziemiającej.. Test ten wymaga dodatkowego zestawu prętów. Połączenia należy wykonać jak na Rysunku 20.

• Najlepszą dokładność uzyskuje się, gdy pręt środkowy znajduje się w 62% odległości od pręta dalekiego. Pręty powinny znajdować się w linii prostej, a przewody powinny być oddzielone w celu uniknięcia wzajemnych spreżeń.
• W czasie przeprowadzania testu, testowana elektroda uziemiająca powinna być odłączona od układu elektrycznego. Test oporności uziemienia nie powinien być przeprowadzany na obwodzie pod napieciem.

Rysunek 20. Podłączenie przy teście oporności uziemienia

W celu pomiaru oporności uziemienia:

1. Obróć przełącznik obrotowy do pozycji R_E

2. Naciśnij i zwolnij TEST. Zaczekaj na dokończenie testu.

3. Podstawowy wyświetlacz (górny) pokazuje odczyt oporności uziemienia.

4. Napięcie zmierzone między prętami testowymi zostanie wyświetlone na drugim wyświetlaczu. Jeżeli będzie ono większe od 10 V, test zostanie wyłączony.
5. Przy zbyt dużych zakłóceniach pomiaru, zostanie wyświetlony błąd Err 5. (Dokładność zmierzonej wartości jest zmniejszana przez zakłócenia). Aby wyświetlić zmierzoną wartość naciśnij strzałkę w dół ( ▲ ). Aby powrócić do wyświetlania błędu Err 5 naciśnij strzałkę w góre ( ▲ ).
6. Jeżeli oporność przewodu testowego będzie za duża, zostanie wyświetlony błąd Err 6. Oporność przewodu testowego można zmniejszyć umieszczając pręty testowe głębiej w ziemi lub zwilżając ziemie wokół nich.

Test kolejności faz

Rysunek 21. Wyświetlacz kolejności faz/Ustawienie przełącznika oraz złącza

Podłączenia do testu kolejności faz należy wykonać zgodnie z rysunkiem 22.

Rysunek 22. Podłączenie przy teście kolejności faz

Aby przeprowadzić test kolejności faz:

1. Obróć przełącznik obrotowy do pozycji

2. Wyświetlacz główny (górny) pokazuje:

• 123 przy prawidłowej kolejności faz.
• 321 przy odwróconej kolejności faz.
- Kreski (---) zamiast liczb, jeśli zostanie wykryte niedostateczne napięcie.

Tryb pamięci

Tester może zapamiętać wyniki pomiarów:

• Telaris ProInstall-100 – do 399
• Telaris ProInstall-200 – do 1399

Na informacje przechowywane dla każdego pomiaru składa się funkcja testu oraz wszystkie wybierane przez użytkownika warunki testu.

Danym dla każdego testu przypisywany jest numer zestawu danych, numer podzestawu danych, oraz numer identyfikacyjny danych. Pól komórek pamięci używa się w sposób opisany poniżej.

Pole Opis
a	Pola zestawu danych (a) używa się do wskazania lokalizacji, np. pomieszczenia lub numeru panela elektrycznego.
b	Pola podzestawu danych (b) używa się do zapisu numeru obwodu.
c	Pole numeru identyfikacyjnego danych (c) jest polem pomiaru. Numer pomiaru zwiększa się automatycznie. Numer pomiaru można też nastawić na wartość użytą wcześniej, aby nadpisać istniejący wcześniejjszy pomiar.

Aby przejść do trybu pamięci:

1. Naciśnij MEMORY, aby przejść do trybu pamięci.

Wyświetlacz zmienia wskazania na wskazania trybu pamięci. W trybie pamięci, na wyświetlaczu pojawi się ikona MEMORY.

Na głównym wyświetlaczu cyfrowym wyświetlany jest numer zestawu danych (a, 1-9999). Na drugim wyświetlaczu cyfrowym wyświetlany jest numer podzestawu danych (b, 1-9999). Po kilkukrotnym naciśnięciu F1, pojawi się numer id danych (c, 1-9999). Jedna z lokalizacji pamięci (a, b lub c) będzie migać, sygnalizując, że wartość można zmienić za pomocą przycisków strzałek ▲.

1. Aby umożliwiać zmianę numeru podzbioru, należy nacisnąć F1. Zacznie migać numer podzbioru danych. Aby umożliwiać zmianę numeru podzbioru, ponownie naciśnij F1. Zacznie migać ustawiony numer podzbioru danych. Ponownie naciśnij F1, aby zmienić numer id danych.
2. Naciśnij przycisk strzałki w dół (▲), aby zmniejszyć włączony numer lub naciśnij przycisk strzałki w góre (▲), aby zwiększyć włączony numer. W celu zapamiętania danych liczbę tę można nastawić na dowolną wartość; dozwolone jest nadpisywanie istniejących danych. Aby przywołać dane z pamięci, numer można jedynie ustawić na wartości wykorzystane.

Uwaga: Po jednokrotnym naciśnięciu przycisku strzałki w górę lub w dół (▲), liczba zmienia się o jeden. Aby przyspieszyć funkcję zwiększania lub zmniejszania, należy nacisnąć i przytrzymać przycisk strzałki w górę lub w dół.

Zapis pomiaru

Aby zapamiętać pomiar:

1. Naciśnij MEMORY, aby przejść do trybu pamięci.
2. Naciśnij F1 i użyj przycisków strzałek (▲), aby ustawić identyfikatory danych

3. Naciśnij F2, aby zapisać dane.

4. Jeśli pamięć jest pełna, na głównym wyświetlaczu pokaże się napis FULL. Naciśnij F1, aby wybrac inny identyfikator danych, naciśnij MEMORY, aby obuścić tryb pamięci.

5. Jeśli pamięć nie jest pełna, dane zostaną zapisane, urządzenie automatycznie wyjdzie z trybu pamięci, a wyświetlacz powróci do poprzedniego trybu testu.
6. Jeśli dane identyfikacyjne zostały wcześniej użyte, na wyświetlaczu pojawi się napis STO? Ponownie naciśnij F2, aby zapisac dane, naciśnij F1, aby wybrać inne identyfikatory danych, naciśnij „MAMOB” buścić tryb pamięci.

Przywoływanie pomiaru

Aby przywołać pomiar:

1. Naciśnij MEMORY, aby przejść do trybu pamięci.
2. Naciśnij F3, aby przejść do trybu Przywołaj.

3. Naciśnij F1 i użyj przycisków strzałek (☑), aby ustawić identyfikatory danych. Jeśli nie zapisano wcześniej żadnych danych, we wszystkich polach będą kreski.

4. Naciśnij F3, aby przywołać dane. Wyświetlacz urządzenia przejdzie do trybu Test użytego przy wykonywaniu danego testu, jednakże MEMORY nadal będzie widoczna ikona wskazująca, że urządzenie ciągle jest w trybie pamięci.

5. Naciśnij F3, aby przełączyć ekran na wyświetlanie identyfikatorów danych lub danych przywołanych z pamięci, tak aby sprawdzić identyfikatory danych lub wybrać więcej danych do odczytania z pamięci.

6. Naciśnij MEMORY, aby w dowolnym czasie opuścić tryb pamięci.

Kasowanie pamięci

Aby skasować całą pamięć

1. Naciśnij MEMORY, aby przejść do trybu pamięci.

2. Naciśnij F4. Na głównym wyświetlaczu pojawi się napis CIr?

3. Ponownie naciśnij F4, aby skasować zawartość wszystkich lokalizacji pamięci. Tester powróci do trybu pomiaru.

Przesyłanie wyników testu

IR Adapter IR Device

Rysunek 23. Podłączenie adaptera podczerwieni

Aby przesłać wyniki testu:

1. Podłącz kabel szeregowy podczerwieni do portu szeregowego komputera PC.
2. Podłącz adapter podczerwieni i urządzenie do testera, jak pokazano na Rysunku 23.
3. Uruchom program Amprobe PC.
4. Naciśnij Ⓐ, aby włączyć tester.
5. Sprawdź dokumentację oprogramowania, aby uzyskać pełne instrukcje ustawiania znacznika daty/godziny i przenoszenia danych z testera.

KONSERWACJA TESTERA

Kalibracja

Aby zapewnić dokładność pomiarów, zaleca się regularne wykonywanie kalibracji instrumentu przez nasz serwis. Zalecana częstotliwość kalibracji to jeden rok.

Czyszczenie

Okresowo należy przetrzeć obudowę wilgotną ściereczką z łagodnym środkiem czyszczącym. Nie należy stosować środków ściernych lub rozpuszczalników.

Zanieczyszczenia lub wilgoć na złączach mogą zakłócić odczyty.

Aby oczyścić złącza:

1. Wyłącz miernik i odłącz wszystkie przewody testowe.
2. Wytrząśnij wszelkie zanieczyszczenia, które mogą znajdować się na złączach.
3. Nasącz czysty wacik alkoholem. Wytrzyj wacikiem miejsce dookoła każdego złącza.

Sprawdzanie i wymiana baterii

Tester ciągle monitoruje napięcie baterii. Jeśli napięcie spadnie poniżej 6,0 V (1,0 V/ogniwo), na wyświetlaczu pojawia się ikona + w skazująca, że pozostał minimalny zapas energii. Ikona niskiego naładowania baterii pozostaje na wyświetlaczu do chwili wymiany baterii.

⚠️ ⚠️ Ostrzeżenie

Aby uniknąć zafałszowanych odczytów, które mogą prowadzić do możliwości porażenia elektrycznego lub odniesienia obrażeń, baterie należy wymienić gdy tylko pojawi się symbol baterii (

Należy się upewnić, że bieguny baterii są prawidłowo ustawione. Odwrócona bateria może być spowodować wyciek elektrolitu.

Baterie należy zastąpić sześcioma bateriami alkalicznymi AA. Z urządzeniem dostarczane są baterie alkaliczne, ale można też używać baterii NiCd lub NiMH 1,2 V. Można też sprawdzić stopień naładowania baterii tak, aby można je było wymienić zanim się rozładują.

⚠️ ⚠️ Ostrzeżenie

Aby uniknąć porażenia prądem lub odniesienia obrażeń, przed wymianą baterii należy odłączyć przewody testowe i wszelkie sygnały wejścia. Aby zapobiec uszkodzeniom lub obrażeniom należy instalować WYŁĄCZNIE bezpieczniki wymienne, określone w specyfikacji o wartościach natężenia, napięcia i szybkości działania, określonych w części Ogólne specyfikacje tej instrukcji.

W celu wymiany baterii (sprawdź Rysunek 24):

1. Naciśnij Ⓐ, aby wyłączyć tester.
2. Odłacz od złączy przewody testowe.
3. Odłacz pokrywę baterii używając standardowego płaskiego śrubokręta do odkręcenia śrub pokrywy (3) o jedną czwartą obrotu, w kierunku przeciwnym do ruchu wskazówek zegara.
4. Naciśnij zaczep zwalniania i wysuń uchwyt baterii z testera.
5. Wymień baterie i założ ponownie pokrywę baterii.

Uwaga: Jeśli baterie nie zostaną wymienione w ciągu około minuty, utracone zostaną wszystkie zapisane dane

1. Zamocuj pokrywę przekręcając wkręty o jedną czwartą obrotu, w kierunku ruchu wskazówek zegara.

Rysunek 24. Wymiana baterii

Sprawdzanie bezpiecznika

1. Obróć przełącznik obrotowy na Rustawienia przełącznika.

2. Zewrzyj przewody, a następnie naciśnij i przytrzymaj TEST

3. Jeżeli bezpiecznik jest uszkodzony, na wyświetlaczu pojawi się napis FUSE lub Err1, oznaczający, że tester jest uszkodzony i wymaga naprawy. W celu naprawy należy się skontaktować z serwisem firmy Amprobe (patrz Kontakt z firmą Amprobe).

SZCZEGÓŁOWE SPECYFIKACJE

Funkcje

Funkcja pomiaru Telaris Prolnstall	-100 Telaris Prolnstall-200
Napięcie i częstotliwość √√
Sprawdzanie polaryzacji okablowania	√	√
Oporność izolacji √√
Oporność pętli i linii √√
Spodziewany prąd zwarciowy (PSC/IK)	√	√
Czas przełączenia RCD √√
Poziom wyzwalania RCD √√
Automatyczna kolejność testów RCD	Brak √
Test wyłączników RCD reagujących na prąd impulsowy (typ A)	√	√
Test wyłączników RCD reagujących na wygładzony prąd stały (typ B)	Brak √
Oporność uziemienia Brak √
Wskaźnik kolejności faz √√
Inne funkcje
Podświetlany wyświetlacz √√
Pamięć	√√
Pamięć, Interfejs
Interfejs komputera	√√
Oprogramowanie	√√
Dostarczone akcesoria
Mlękka torba	√√
Przewód probierczy ze zdalnym sterowaniem	√	√

Ogólne specyfikacje

Specyfikacje	Charakterystyka
Wymiary	11 cm (D) x 26 cm (S) x 13 cm (W)
Waga (z bateriami)	1,5 kg
Wymiary baterii, ilość	Typ AA, 6 ea.
Typ baterii	Dostarczone baterie alkaliczne.Możliwe używanie baterii NiCd lub NiMH 1,2 V (niedostarczone)
Żywotność baterii (typowa) 200 godzin przy bezczynności
Bezpiecznik T3.15 A, 500 V, 1,5 kA 6,3 x 32 mm
Temperatura działania 0 °C do 40 °C
Wilgotność względna 80% 10 do	30°C; 70% 30 do 40°C
Wysokość działania 0 do 2000 metrów
Uszczelnienie IP 40
EMC Zgodność z EN61326-1: 2006
Bezpieczeństwo Zgodność z EN6	1010-1 Ed 3.Zgodność z EN/IEC 61010-031:2002+A1:2008.Kategoria przepięcia: 500 V/CAT III300 V/CAT IVKategoria pomiarowa III jest przeznaczona dla pomiarów wykonywanych w instalacjach budynków. Przykładami są panele dystrybucyjne, zabezpieczenia, połączenia i okablowanie.Urzadzenia kategorii IV posiadają ochronę przed przepięciami w głównych układach zasilania takich jak liczniki elektryczne, sieci naziemne lub podziemne.Jakość działania EN61557-1, EN61557-2, EN61557-3, EN61557-4, EN61557-5, EN61557-6, EN61557-7 wydanie drugie. EN61557-10 wydanie pierwsze.
Stopień zanieczyszczenia 2
Maksymalne napięcie między dowolnym złączem a ziemią	500 V

Specyfikacje pomiarów elektrycznych

Specyfikacja dokładności jest zdefiniowana jako ±(% odczytu + liczba cyfr) przy 23 °C ±5 °C, ≤80 % RH. Dla temperatur z zakresu -10°C do 18°C oraz 28°C do 40°C specyfikacja dokładności może ulec pogorszeniu o 0,1 x (specyfikacja dokładności) na °C. Następujące tabele mogą służyć do określania maksymalnych lub minimalnych wyświetlanych wartości z uwzględnieniem maksymalnej niepewności działania dla normy EN61557-1, 5.2.4.

Pomiar napięcia

Zakres Rozdzielczość Dokładność	50 Hz – 60 Hz	Impedancja wejścia	Zabezpieczenie przed przeciążeniem
500 V 0,1 V 2% + 3 cyfry 3,3 MΩ	660 V rms

Test ciągłości (R _LO )

Zakres(Zakres automatyczny)	Rozdzielczość Napięcie otwartego obwodu		Dokładność
20 Ω	0,01 Ω	>4 V	±(3 % 3 cyfry)
200 Ω	0,1 Ω	>4 V	±(3 % 3 cyfry)
2000 Ω	1 Ω	>4 V	±(3 % 3 cyfry)
Uwaga: Liczba możliwych do wykonania pomiarów ciągłości z kompletem nowych baterii wynosi 2500.

Zakres R _LO	Prąd testowy
7,5 Ω 210 mA
35 Ω 100 mA
240 Ω 20 mA
2000 Ω 2 mA

Zerowanie przewodu testowego	Naciśnij F3, aby wyzerować sondę testową. Możliwość odjęcia oporności przewodów do 2 Ω. Komunikat błędu dla >2 Ω.
Wykrywanie obwodu pod napięciem	Wstrzymanie pomiaru, jeśli napięcie prądu zmiennego na złączach przed rozpoczęciem testu będzie >10 V.

Pomiar oporności izolacji (R _ISO )

Napięcia testowe 100-250-500-1000 V
Dokładność napięcia testowego (przy nominalnym prądzie testowym)	+10 %, -0 %

TestNapięcie	IzolacjaZakres oporności	Rozdzielczość	Prąd testowy Dokładność
100 V 100 kΩ	do 20 MΩ 0,01 MΩ 1 mA @ 100 kΩ ±(5 % 5 cyfry)
	20 MΩ do 100 MΩ 0,1 MΩ ±(5 % 5 cyfry)
250 V 10 kΩ	do 20 MΩ 0,01 MΩ 1 mA @ 250 kΩ ±(5 % 5 cyfry)
	20 MΩ do 200 MΩ 0,1 MΩ ±(5 % 5 cyfry)
500 V 10 kΩ	do 20 MΩ 0,01 MΩ 1 mA @ 500 kΩ ±(5 % 5 cyfry)
	20 MΩ do 200 MΩ 0,1 MΩ ±(5 % 5 cyfry)
	200 MΩ do 500 MΩ 1 MΩ		±10 %
1 000 V	100 kΩ do 200 MΩ 0,1 MΩ	1 mA @ 1 MΩ	±(5 % 5 cyfry)
	200 MΩ do 1000 MΩ 1 MΩ		±10 %
Uwaga: Liczba możliwych do wykonania testów izolacji z kompletem nowych baterii wynosi 1750.

Automatyczne rozładowanie	Stała czasowa rozładowania < 0,5 sekundy dla pojemności C = 1 μF lub mniejsza.
Wykrywanie obwodu pod napięciem	Wstrzymanie testu, jeśli napięcie na złączach przed rozpoczęciem testu będzie > 30 V
Maksymalne obciążenie pojemnościowe	Działanie przy obciążeniu do 5 μF.

Impedancja pętli/linii: Tryby Brak prądu wyzwolenia i Wysoka wartość prądu

Zakres wejścia napięcia sieciowego	Prąd zmienny 100 - 500 V (50/60 Hz)
Połączenie wejścia (wybór przycisku programowego)	Impedancja pętli:faza do ziemi
	Impedancja linii:faza do zera
Ograniczenie dotyczące kolejnych testów	Automatyczne wyłączanie, gdy komponenty wewnętrzne będą zbyt gorące. Wyłączanie termiczne jest także wykonywane dla testów wyłączników RCD.
Maksymalny prąd testu przy 400 V	12 A sinusoidalny przez 10 ms
Maksymalny prąd testu przy 230 V	7 A sinusoidalny przez 10 ms

Zakres Rozdzielczość Dokładność [1]
20 Ω 0,01 Ω B	rak trybu wyzwalania: ±(4 % 6 cyfry)
200 Ω 0,1 Ω
2000 Ω 1 Ω
Uwaga:[1] Poprawne dla rezystancji obwodu zerowego < 20 Ω i kąta przesunięcia fazowego w systemie do 30 °.[2] Poprawne dla napięcia sieciowego >200 V.

Test spodziewanego prądu zwarciowego (PSC/I _K )

Sposób obliczania Spodziewa	ny prąd zwarciowy (PSC/IK) jest obliczany przez podzielenie zmierzonego napięcia sieci odpowiednio przez zmierzoną rezystancję pętli (L-PE) lub linii (L-N).
Zakres 0 do 10 kA
Rozdzielczość i jednostki Rozdzielczość Jednostki
		I_K < 1000 A 1 A
		I_K < 1000 A 0,1 kA
Dokładność Określana przez dokładność oporności pętli i pomiar napięcia sieciowego.

Test RCD

Sprawdzone typy RCD

Typ RCD [6] Telaris Prolnstall-100		Telaris Prolnstall-200
AC^[1]	G^[2]	√	√
AC	S^[3]	√	√
A^[4]	G	√	√
A	S	√	√
B^[5]	G		√
A	S		√
Uwaga:[1] AC – reaguje na napięcie prądu zmiennego[2] G – Ogólny, brak opóźnienia[3] S – Opóźnienie czasowe[4] A – Reaguje na sygnał impulsowy[5] B – Reaguje na wyglądzone napięcie stałe[6] Test RCD wyłączony dla V prądu zmiennego >265Testy wyłączników RCD są dozwolone tylko wtedy, gdy wybrany prąd pomnożony przez rezystancję uziemienia da wynik mniejszy od 50 V.

Sygnały testu

Typ RCD Opis sygnału pomiarowego
AC(sinusoida)	Przebieg falowy to sinusoida rozpoczynająca się od przejścia przez zero, o polaryzacji określonej przez wybór fazy (faza 0° zaczyna się od przejścia przez zero od stanu niskiego do wysokiego, faza 180° zaczyna się od przejścia przez zero od stanu wysokiego do niskiego). Wartość prądu testowego wynosi I_ x mnożnik dla wszystkich testów.
A(półfala)	Przebieg falowy to półfalowa wyprostowana sinusoida rozpoczynająca się od zera, o polaryzacji określonej przez wybór fazy (faza 0° zaczyna się od przejścia przez zero od stanu niskiego do wysokiego, faza 180° zaczyna się od przejścia przez zero od stanu wysokiego do niskiego). Wartość prądu testowego wynosi 2,0 x I_ (rms) x mnożnik dla wszystkich testów dla I_ = 0,01A. Wartość prądu testowego wynosi 1,4 x I_ (rms) x mnożnik dla wszystkich testów dla innych wartości I_ = 0,01A.
B (DC) Wygładzony prąd stały	zgodny z EN61557-6 Dodatek A

Sprawdzone typy RCD

Funkcja testu	Wybór prądu RCD
	10 mA 30	mA 100 mA	[1]	300 mA[1]	500 mA[1]	1 000 mA[2]
X 1⁄2, 1 √ √ √ √ √
X 5 √ √ √
Ramp √ √ √ √ √
Auto √ √ √
Uwaga:Napięcie sieciowe: prąd zmienny 100 V - 265 V, 50/60 Hz[1] Wyłączniki RCD typu B wymagają napięcia sieciowego z zakresu 195 V - 265 V.[2] Tylko wyłączniki RCD dla prądu zmiennego.

Mnożnik prądu	*Typ RCD	Zakres pomiaru		Dokładność czasu wyzwolenia
		Europa Wielka Brytania
X 1⁄2 G 310 ms	2000 ms ± (2% Odczyt + 2ms)
X 1⁄2 S	510 ms	2000 ms ± (2%	Odczyt + 2ms)
X 1	G 310 ms 310 ms	± (2%	Odczyt + 2ms)
X 1	S	510 ms 510 ms	± (2% Odczyt + 2ms)
X 5	G	50 ms	50 ms	± (2% Odczyt + 2ms)
X 5	S	160 ms	160 ms	± (2% Odczyt + 2ms)
Uwaga:*G – Ogólny, brak opóźnienia*S – Opóźnienie czasowe

Maksymalny czas wyzwolenia

RCD I	N	Ograniczenia czasu wyzwolenia
AC G, A, B X 1 Poniżej 300 ms
AC G-S, A-S, B-S X 1 Pomiedzy 130 ms i 500 ms
AC G, A, B X 5 Poniżej 40 ms
AC G-S, A-S, B-S X 5 Pomiedzy 50 ms i 150 ms

RCD/FI - Pomiar prądu wyzwalania/Ramp Test ( I_ N )

Zakres prądu Wielkość kroku		Zakres pomiaru		PomiarDokładność
		Typ G Typ	S
30 % do 110 % prądu znamionowego RCD[1]	10 % I_ N [2]	300 ms/krok 5	00 ms/krok ±5 %
Uwagi[1] 30 % do 150 % dla typu A I_ N >10 mA30 % do 210 % dla typu A I_ N =10 mA20 % do 210 % dla typu BOkreślone zakresy prądu wyzwalania (EN 61008-1):50 % do 100 % dla typu AC35 % do 140 % dla typu A (>10 mA)35 % do 200 % dla typu A (≤10 mA)50 % do 200 % dla typu B[2] 5% dla typu B

Test oporności uziemienia

Tylko Telaris ProInstall-200. Ten produkt jest przeznaczony do pomiarów instalacji w zakładach produkcyjnych, instalacjach przemysłowych i budynkach mieszkalnych.

Zakres Rozdzielczość Dokładność
200 Ω 0,1 Ω ±(3 % + 5 cyfry)
2000 Ω 1 Ω ±(5 % + 10 cyfry)

Zakres: RE + RPROBE [1]	Prąd testowy
2200 Ω 3,5 mA
16000 Ω	500 μA
52000 Ω	150 μA
Uwaga[1] Bez napięć zewnętrznych

Częstotliwość	Napięcie wyjścia
128 Hz	25 V

Wykrywanie obwodu pod napięciem

Wyłączenie testu, jeśli napięcie prądu zmiennego na złączach przed rozpoczęciem testu będzie >10 V.

Wskazanie kolejności faz

Ikona	Aktywna ikona Kolejność faz.
Wyświetlacz kolejności faz Wyświetłanie “1-2-3” w polu wyświetlacza cyfrowego dla pokazania prawidłowej kolejności. Wyświetłanie “3-2-1” dla nieprawidłowej fazy. Kreski zamiast cyfr wskazują, że niemożliwe było przeprowadzenie poprawnego określenia faz.
Zakres wejścia napięcia sieciowego (międzyfazowego)	100 do 500 V

Test okablowania sieciowego

Ikony ( elwskazują odwrócenie złączy L-PE lub L-N. Działanie urządzenia jest wyłączane i jest generowany kod błędu, jeśli napięcie wejścia nie mieści się w zakresie 100 V do 500 V. Testy pętli i wyłączników RCD w Wielkiej Brytanii są wyłączane, jeśli złącza L-PE lub L-N są zamienione miejscami.

Zakresy działania i niepewności według EN 61557

FUNKCJA	WYŚWIETLACZ ZAKRES	EN 61557 ZAKRES POMIARU BŁĄD DZIAŁANIA	WARTOŚCI NOMI-NALNE
R_LO	0,00 Ω - 2000 Ω	0,3 Ω - 2000 Ω± (10% + 3 cyfr)	Prąd stały 4,0 V < U_Q <prąd stały 12 VR _LO ≤ 2,00 Ω IN≥ 200 mA
R_ISO	0,00 MΩ - 1000 MΩ	1 MΩ - 200 MΩ± (12% + 3 cyfry)200 MΩ - 1000 MΩ± (15% +5 cyfr)	U_N = Prąd stały 100 /250 / 500 / 1000 VIN= 1,0 mA
Z_I	Z_I (BRAK WYZWALANIA)0,00 Ω - 2000 Ω	0,5 Ω - 2000 Ω± (15% + 8 cyfr)	U_N = Prąd zmienny 230/ 400 Vf = 50/60 Hz I_PSC = 0 A - 10,0 kA
	Z_I (WYSOKOPRĄDOWY)0,00 Ω - 2000 Ω	0,3 Ω - 200 Ω± (10% +5 cyfr)
T, I_ N	ΔT0,0 ms - 2000 ms	25 ms - 2000 ms± (10% + 2 cyfr)	ΔT przy 10 / 30 / 100 /300 / 500 / 1000 mA
	I_ N 3 mA - 550 mA	3 mA - 550 mA± (10% + 2 cyfr)	I_ N = 10 / 30 / 100 / 300 /500 mA
Wolty	Prąd zmienny 0,0 V - 500 V	Prąd zmienny 50 V - 500 V± (3% + 3 cyfr)	U_N = Prąd zmienny 230/ 400 Vf = 50/60 Hz
Faza	1 : 2 : 3
R_E	0,0 Ω - 2000 Ω	10 Ω - 2000 Ω± (10% + 3 cyfr)	f = 123 Hz
