ProInstall100DK - Yleismittari Beha-Amprobe - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköasennustesteri (yleismittari)
Merkki	Beha-Amprobe
Malli	ProInstall100DK
Mitat (L x l x K)	11 cm x 26 cm x 13 cm
Paino (paristojen kanssa)	1,5 kg
Virtalähde	6 paristoa AA (1,5 V) alkaliparistot tai ladattavat NiCd/NiMH 1,2 V
Paristojen kesto	200 tuntia lepotilassa
Näyttö	LCD-näyttö taustavalaistuksella
Päätoiminnot	Jännite ja taajuus, eristysvastus (100-1000 V), jatkuvuus, silmukka-/linjaimpedanssi, oletettu oikosulkuvirta (PSC), vikavirtasuojakytkimen testaus (laukaisuaika ja -virta), vaihejärjestyksen ilmaisin
Muisti	Jopa 399 mittaustallennuspaikkaa
Siirtoliitäntä	Infrapunaportti (IR) tietokoneelle latausta varten
Turvaluokitus	CAT III 500 V / CAT IV 300 V
Standardit	EN 61010-1, EN 61557-1 - -7, EN 61326-1
Sulake	T3,15 A, 500 V, 1,5 kA (6,3 x 32 mm)
Käyttölämpötila	0 °C - 40 °C
Suhteellinen kosteus	80 % lämpötilassa 10-30 °C, 70 % lämpötilassa 30-40 °C
Enimmäiskorkeus	2000 m
Suojausluokka	IP 40
Huolto ja puhdistus	Puhdista kotelo kostealla liinalla ja miedolla pesuaineella. Puhdista liittimet alkoholiin kostutetulla vanupuikolla.
Takuu	2 vuotta (paitsi kertakäyttöparistot, sulakkeet, vahingon aiheuttamat vauriot)

Usein kysytyt kysymykset - ProInstall100DK Beha-Amprobe

Kuinka mitata eristysvastus ProInstall100DK:lla?

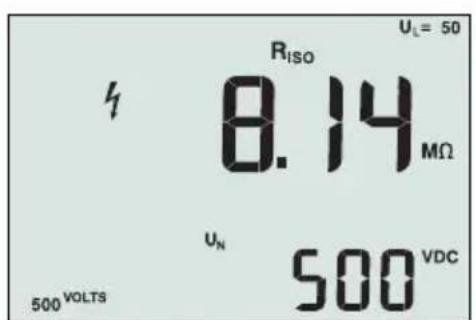

Aseta kiertokytkin asentoon R_ISO. Käytä liittimiä L (punainen) ja PE (vihreä). Paina F4 valitaksesi testijännite (100, 250, 500 tai 1000 V). Pidä TEST painettuna, kunnes mittaus vakiintuu. Päänäyttö näyttää resistanssin, toissijainen näyttö todellisen testijännitteen. Huomio: piirin on oltava jännitteetön.

Kuinka testata vikavirtasuojakytkin (RCD)?

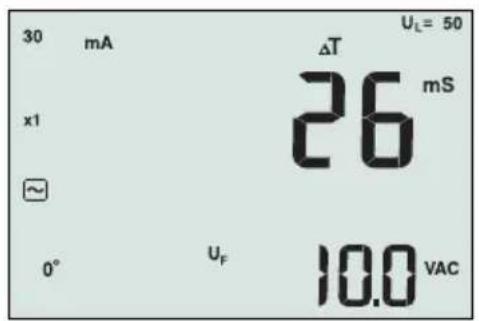

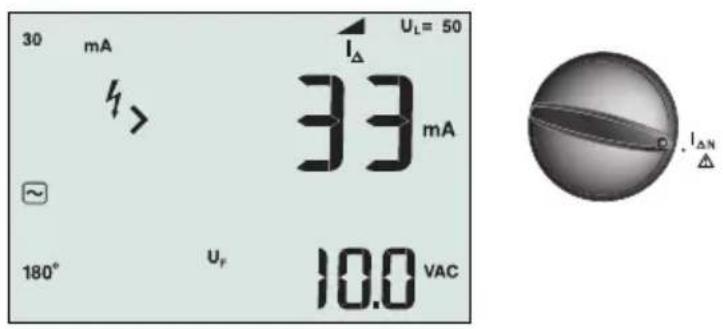

Aseta kytkin asentoon ΔT (laukaisuaika) tai IΔN (laukaisuvirta). Käytä kolmea johtoa (L, N, PE). Paina F1 valitaksesi nimellisvirran (10, 30, 100, 300, 500, 1000 mA). F2 valitsee kertoimen (x½, x1, x5). F3 valitsee RCD-tyypin (AC, A, B, jne.). F4 valitsee vaiheen (0° tai 180°). Paina TEST aloittaaksesi mittauksen.

Kuinka suorittaa jatkuvuustesti?

Aseta kytkin asentoon RLO. Käytä liittimiä L ja PE. Ennen testausta kompensoi johtojen resistanssi oikosulkemalla ne ja pitämällä F3 painettuna, kunnes nollamittari ilmestyy. Liitä sitten johdot testattavaan piiriin (jännitteetön) ja pidä TEST painettuna. Päänäyttö näyttää resistanssin. Jos äänimerkki on käytössä, jatkuva piippaus kuuluu arvoille < 2 Ω.

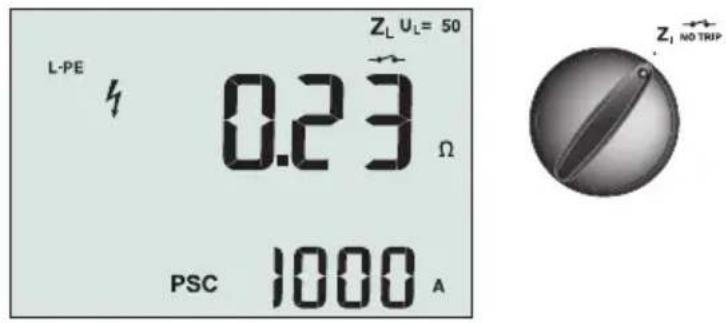

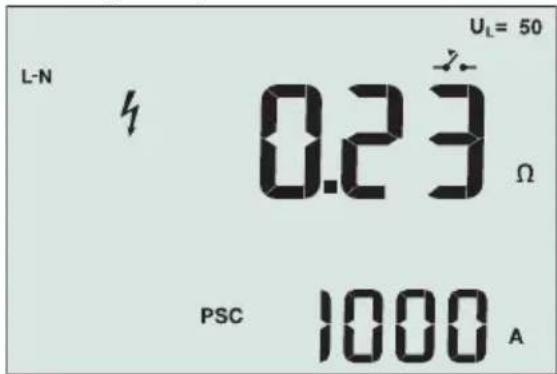

Kuinka mitata silmukkaimpedanssi?

Aseta kytkin asentoon Z1 NO TRIP (ilman laukaisua) tai Z1 TRIP (suuri virta). Kytke kolme johtoa (L, N, PE). Paina F1 valitaksesi L-PE tai L-N. Paina TEST. Päänäyttö näyttää impedanssin, toissijainen näyttö oletetun oikosulkuvirran (PSC). Huomio: suuren virran tilassa RCD:t voivat laueta.

Kuinka tallentaa mittaus muistiin?

Mittauksen suorittamisen jälkeen paina MEMORY. Käytä F1 ja nuolia tunnuksen määrittämiseen (saryhmä, alaryhmä, numero). Paina F2 tallentaaksesi. Jos tunnus on jo olemassa, näyttöön tulee 'STO?'; paina uudelleen F2 vahvistaaksesi tai F1 valitaksesi toinen tunnus.

Kuinka tyhjentää koko muisti?

Paina MEMORY siirtyäksesi muistitilaan. Paina F4. Näyttöön tulee 'Clr?'. Paina uudelleen F4 vahvistaaksesi kaikkien tallennuspaikkojen tyhjentämisen.

Kuinka vaihtaa paristot?

Sammuta laite ja irrota kaikki johdot. Avaa paristolokero litteällä ruuvitaltalla kiertämällä kolmea ruuvia neljänneskierros vastapäivään. Paina salpaa ja liu'uta paristopidike pois. Vaihda 6 AA-paristoa napaisuuden mukaisesti. Aseta paristopidike takaisin ja sulje kansi kiertämällä ruuveja myötäpäivään. Huomio: muistissa olevat tiedot menetetään, jos paristoja ei vaihdeta alle minuutissa.

Mitä virhekoodit tarkoittavat?

Virhekoodit näytetään ⚠️ 'Err' -kuvakkeella ja numerolla: Err 1 = itsetestin epäonnistuminen (palauta huoltoon), Err 2 = ylikuumeneminen (odota jäähtymistä), Err 4 = vikajännite liian korkea (tarkista asennus), Err 6 = anturin resistanssi liian suuri (työnnä maadoitustangot syvemmälle tai kostuta maata).

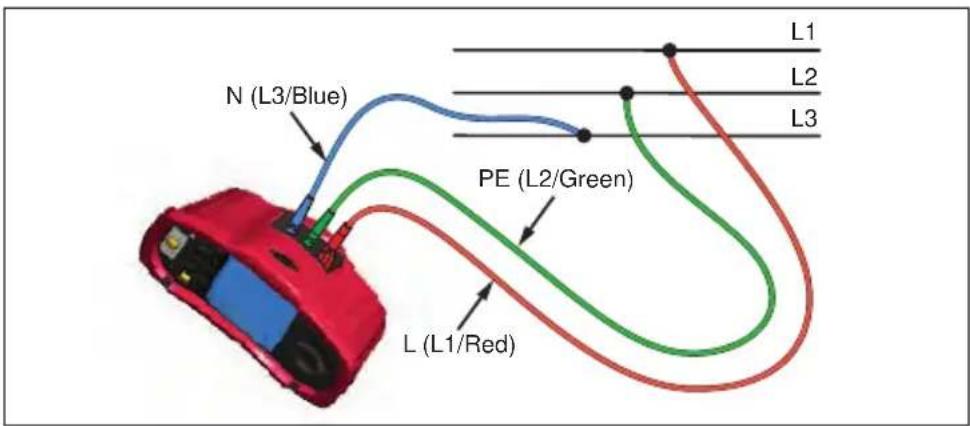

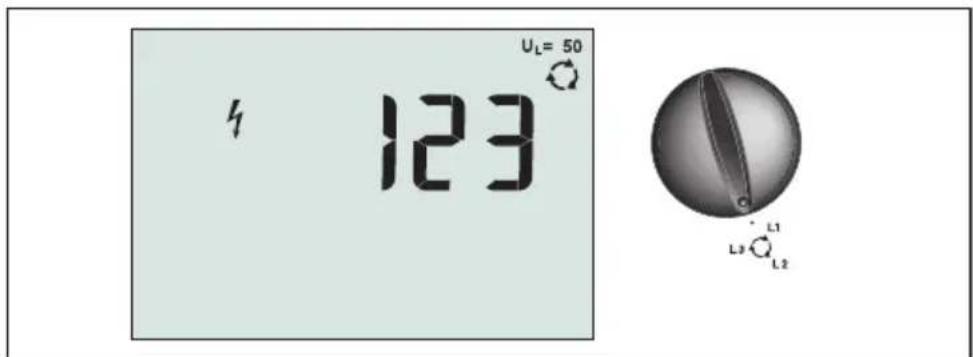

Kuinka testata vaihejärjestys?

Aseta kiertokytkin asentoon, jossa on vaihesymboli (L1, L2, L3). Kytke kolme johtoa (L, N, PE) vastaaviin vaiheisiin. Paina TEST. Päänäyttö näyttää '123' oikeasta järjestyksestä, '321' käänteisestä järjestyksestä tai viivoja, jos jännite on riittämätön.

Kuinka asettaa vikajännitteen kynnysarvo?

Oletuskynnysarvo on 50 V. Vaihtaaksesi 25 V ja 50 V välillä, kytke laite päälle pitäen samalla F4 painettuna. Valittu arvo säilyy sammutettaessa.

KÄYTTÖOHJE ProInstall100DK Beha-Amprobe

Rajoitettu takuu ja vastuunrajoitus

Ellei paikallinen lainsäädäntö toisin määrää, Beha-Amprobe takaa, ettei laitteessasi esiinny materiaali- tai valmistusvirheitä kaksi vuoden aikana laitteen ostopäivästä lähtien. Tämä takuu ei kata sulakkeita, kertakäyttöparistoja tai vahinkoja, jotka johtuvat onnettomuudesta, laiminlyönnistä, väärinkäytöstä, muutoksista, saastumisesta tai epänormaaleista käyttöolosuhteista tai käsittelystä. Jälleenmyyjiä ei ole valtuutettu laajentamaan mitään muuta takuuta Beha-Amproben puolesta. Saadaksesi huoltopalvelua tuotteen takuuaikana, palauta tuote ja ostotosite valtuutettuun Beha-Ambrobe -huoltoliikkeeseen tai Beha-Ambroben jälleenmyyjälle tai jakelijalle. Katso lisätietoja Korjaus-osasta. TÄMÄ TAKUU ON KÄYTTÄJÄN AINOA OIKEUSKEINO. KAIKKI MUUT TAKUUT – SUORAT, EPÄSUORAT JA LAKISÄÄTEISET – MUKAAN LUKIEN TIETTYYN TARKOITUKSEEN SOVELTUVUUTEEN TAI MYYNTIKELPOISUUTEEN LIITTYVÄT EPÄSUORAT TAKUUT RAJATAAN TÄMÄN TAKUUN ULKOPUOLELLE. VALMISTAJA EI OTA MITÄÄN VASTUUTA MISTÄÄN ERITYISISTÄ, EPÄSUORISTA, SATUNNAISISTA TAI SEURAAMUKSELLISISTA VAHINGOISTA TAI MENETYKSISTÄ, JOTKA JOHTUVAT MISTÄ TAHANSA SYYSTÄ TAI LAINTULKINNASTA. Koska joissakin osavaltioissa tai maissa ei sallita epäsuoran takuun tai satunnaisten tai seuraamuksellisten vahinkojen poissulkemista tai rajoitusta, tämä vastuun rajoitus ei ehkä koske sinua.

Korjaus

Nimesi, yrityksen nimi, osoite, puhelinnumero ja ostotosite. Liitä toimitukseen myös lyhyt kuvaus ongelmasta tai halutusta huoltotoimenpiteestä ja laita tuotteen testijohdot mukaan pakkaukseen. Takuun piiriin kuulumattoman korjauksen tai vaihdon veloitukset tulee maksaa shekillä, tilisiirtona, luottokortilla, jossa kelvollinen vanhenemispäivämäärä, tai ostomääräyksellä, joka on tehty maksettavaksi Beha-Amprobelle.

Takuun piiriin kuuluvat korjaukset ja vaihdot – Kaikki maat

Lue takuulauseke ja tarkista paristo ennen korjauksen pyytämistä. Kaikki toimimattomat testityökalut voi palauttaa niiden takuuaikana Beha-Amproben jälleenmyyjälle vaihdettavaksi samanlaiseen tai vastaavaan tuotteeseen. Tarkista lähimmät jälleenmyyjäsi osoitteessa beha-amprobe.com olevasta "Where to Buy" -kohdasta. Tämän lisäksi Yhdysvalloissa ja Kanadassa takuun piiriin kuuluvat korjausta ja laitevaihtoa vaativat tuotteet voidaan lähettää myös Amprobe-huoltokeskukseen (katso osoite alta).

Takuun piiriin kuulumattomat korjaukset ja vaihdot – Eurooppa

Takuun piiriin kuulumattomat laitteet voi vaihtaa Euroopassa Beha-Amproben jälleenmyyjällä nimellishintaan. Tarkista lähimmät jälleenmyyjäsi osoitteessa beha-amprobe. com olevasta "Where to Buy" -kohdasta.

Beha-Amprobe

Fluke Corp.: in osasto ja rekisteröity tavaramerkki (USA)

Germany*

In den Engematten 14

79286 Glottertal

Germany

Puhelin: [phone] - 0

beha-amprobe.de

United Kingdom

52 Hurricane Way

Norwich, Norfolk

The Netherlands - Pääkonttori**

Science Park Eindhoven 5110

5692 EC Son

The Netherlands

Puhelin: [phone]

beha-amprobe.com

*(Vain kirjeenvaihtoa varten. Älä lähetä korjaus- tai vaihtopyyntöjä tähän osoitteeseen.

Eurooppalaisia asiakkaita pyydetään ottamaan yhteyttä jälleenmyyjäänsä.)

**yksi yhteystieto-osoite EEA Fluke Europe BV:ssä

SISÄLLYSLUETTELO

JOHDANTO 4

TURVALLISUUS....4

TESTERIN PURKAMINEN PAKKAUKSESTA....5

TESTERIN KÄYTTÖ....6

Kiertokytkimen käyttö 6

Painikkeiden tunteminen....7

Näytön tunteminen 8

Tuloliitännät....9

IR-portin käyttäminen 10

Vikakoodit.... 10

Käynnistystoiminnot....10

MITTAAMINEN....11

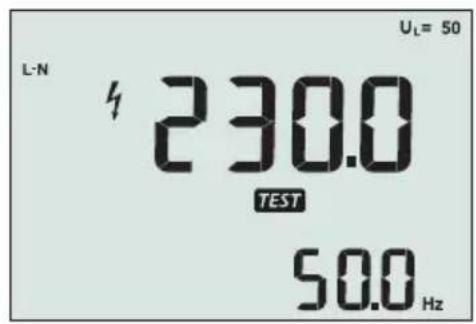

Voltien ja taajuuden mittaaminen.... 11

Eristysresistanssin mittaaminen 12

Johtavuuden mittaaminen.... 12

Silmukka-/linjaimpedanssin mittaaminen....13

Silmukkaimpedanssi (linjasta suojamaadoitukseen L-PE) 13

Maadoitusresistanssin testaaminen silmukkamenetelmällä.... 13

Silmukkaimpedanssi (korkean virran laukaisutila) IT-järjestelmissä.... 14

Linjaimpedanssi 15

Vikavirtasuojien laukaisuajan mittaaminen 16

Vikavirtasuojien laukaisuvirran mittaaminen....19

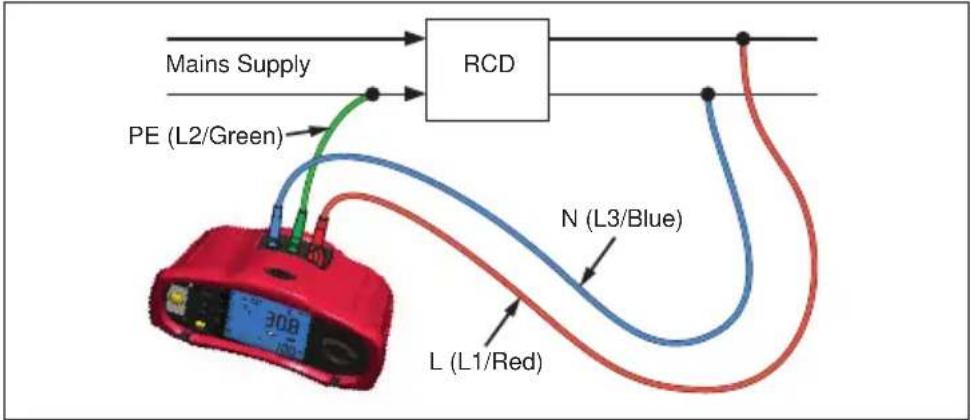

Vikavirtasuojien testaaminen IT-järjestelmissä 19

Vaihtoehtoinen toimenpide 20

Maadoitusresistanssin mittaaminen....20

Vaihejärjestyksen testaaminen 21

MUISTITILA 21

Mittauksen tallentaminen 22

Mittauksen hakeminen 23

Muistin tyhjentäminen....23

TESTITULOSTEN LATAAMINEN TIETOKONEESEEN....23

TESTERIN KUNNOSSAPITO 24

Puhdistaminen 24

Paristojen testaaminen ja vaihtaminen....24

Sulakkeen testaaminen 25

Tarkat tekniset tiedot 25

Ominaisuudet mallin mukaan 25

Yleisiä teknisiä tietoja 26

SÄHKÖMITTAUSTEN TEKNISET TIEDOT 27

Kontinuiteetti (RLO) 27

Eristysresistanssi (RISO) 27

No Trip- ja Hi Current -tilat RCD/FI 28

Prospektiivisen oikosulkuvirran testi (PSC/IK) 29

VIKAVIRTASUOJIEN TESTAUS 29

TESTATUT VIKAVIRTASUOJATYYPIT 29

Testisignaalit 29

TESTATUT VIKAVIRTASUOJATYYPIT.... 30

Maksimilaukaisuaika 30

RCD/FI Laukaisuvirran mittaus/ramppitesti (IΔN) 30

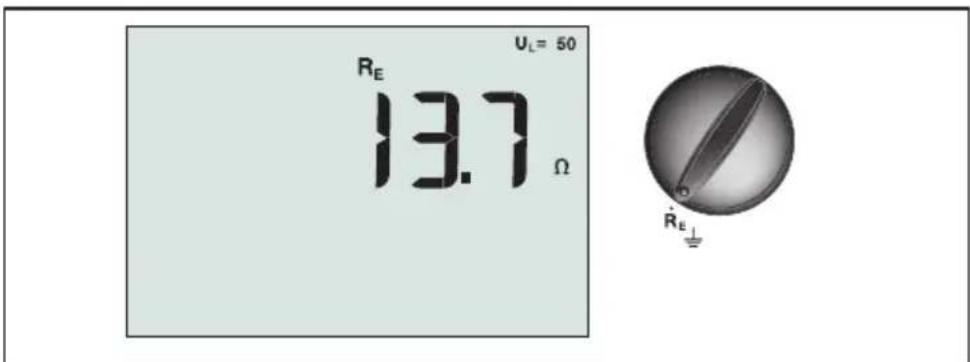

MAADOITUSRESISTANSSITESTI (RE) 31

VAIHEJÄRJESTYKSEN ILMAISIN....31

SÄHKÖVERKON JOHDOTUSTESTI....32

KÄYTTÖALUEET JA EPÄVARMUUDET EN 61557:N MUKAAN ....32

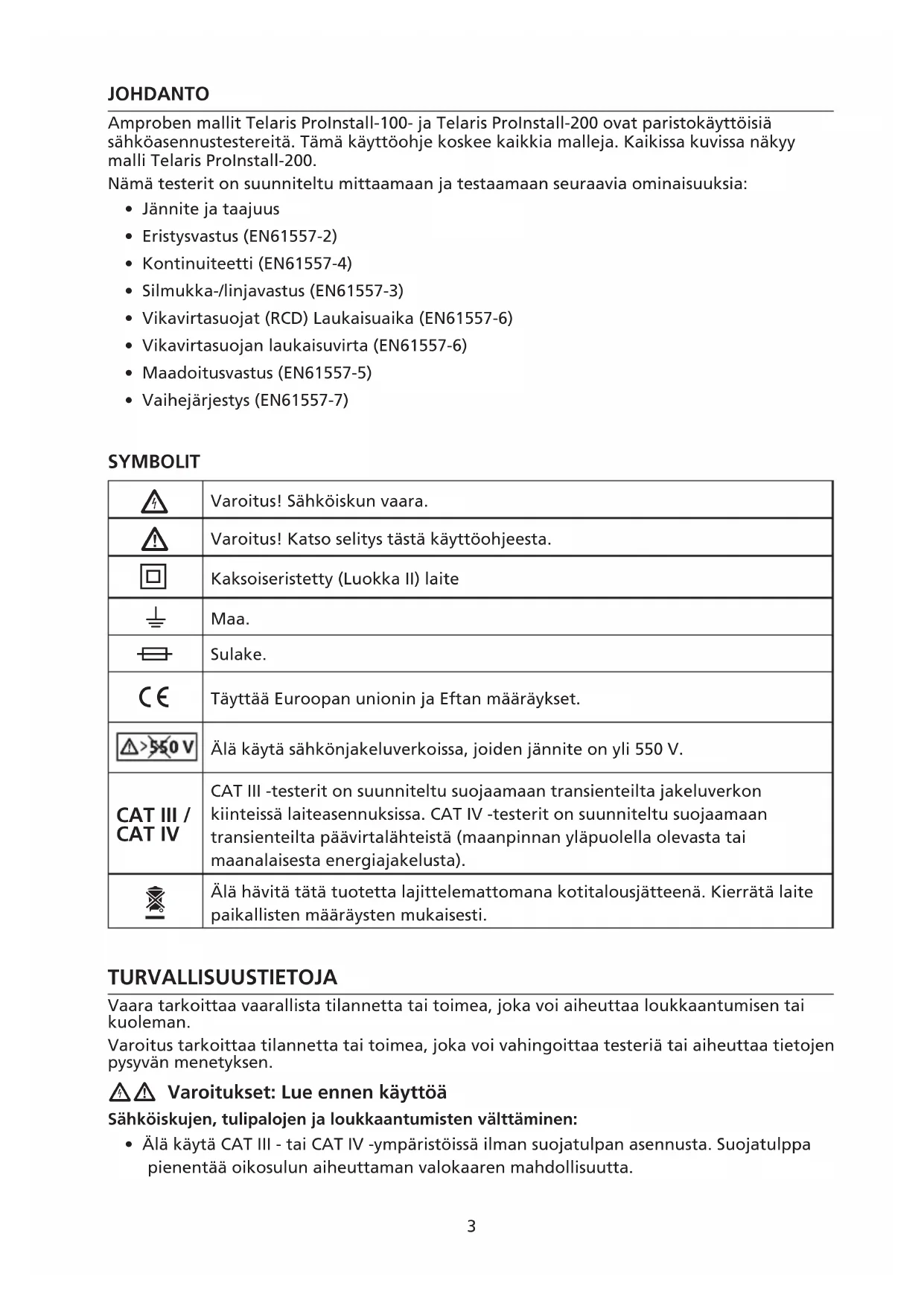

JOHDANTO

Amproben mallit Telaris ProInstall-100- ja Telaris ProInstall-200 ovat paristokäyttöisiä sähköasennustestereitä. Tämä käyttöohje koskee kaikkia malleja. Kaikissa kuvissa näkyy malli Telaris ProInstall-200.

Nämä testerit on suunniteltu mittaamaan ja testaamaan seuraavia ominaisuuksia:

• Jännite ja taajuus
  • Eristysvastus (EN61557-2)
  • Kontinuiteetti (EN61557-4)
  • Silmukka-/linjavastus (EN61557-3)
  • Vikavirtasuojat (RCD) Laukaisuaika (EN61557-6)
  • Vikavirtasuojan laukaisuvirta (EN61557-6)
  • Maadoitusvastus (EN61557-5)
  • Vaihejärjestys (EN61557-7)

SYMBOLIT

	Varoitus! Sähköiskun vaara.
	Varoitus! Katso selitys tästä käyttöohjeesta.
	Kaksoiseristetty (Luokka II) laite
	Maa.
	Sulake.
	Täyttää Euroopan unionin ja Eftan määräykset.
	Älä käytä sähkönjakeluverkoissa, joiden jännite on yli 550 V.
	CAT III -testerit on suunniteltu suojaamaan transienteilta jakeluverkon kiinteissä laiteasennuksissa. CAT IV -testerit on suunniteltu suojaamaan transienteilta päävirtalähteistä (maanpinnan yläpuolella olevasta tai maanalaisesta energiajakelusta).
	Älä hävitä tätä tuotetta lajittelemattomana kotitalousjätteenä. Kierrätä laite paikallisten määräysten mukaisesti.

TURVALLISUUSTIETOJA

Vaara tarkoittaa vaarallista tilannetta tai toimea, joka voi aiheuttaa loukkaantumisen tai kuoleman.

Varoitus tarkoittaa tilannetta tai toimea, joka voi vahingoittaa testeriä tai aiheuttaa tietojen pysyvän menetyksen.

⚠️⚠️ Varoitukset: Lue ennen käyttöä

Sähköiskujen, tulipalojen ja loukkaantumisten välttäminen:

- Älä käytä CAT III - tai CAT IV -ympäristöissä ilman suojatulpan asennusta. Suojatulppa pienentää oikosulun aiheuttaman valokaaren mahdollisuutta.

• Käytä laitetta vain tässä käyttöohjeessa kuvatulla tavalla, jotta laitteen turvaominaisuudet toimivat oikein.
• Älä käytä laitetta räjähdysherkkien kaasujen/höyryjen läheisyydessä taikka kosteissa tai märissä tiloissa.
• Älä käytä vaurioituneita mittausjohtoja. Tarkista, ettei mittausjohtojen eristys ole vaurioitunut, ettei johdoissa näy paljasta metallia ja ettei johdon kulumisen ilmaisin näy. Tarkista mittausjohtimen virtapiirin kontinuiteetti.
• Käytä ainoastaan laitteen mukana toimitettuja mittapäitä, mittausjohtoja ja sovittimia.
• Mittaa ensin jokin tunnettu jännite, jotta voit olla varma, että laite toimii oikein.
• Älä käytä vaurioitunutta laitetta.
• Anna laite koulutetun huoltohenkilön korjattavaksi.
• Älä käytä napojen tai navan ja maadoituksen välissä nimellisjännitettä suurempaa jännitettä.
• Irrota testijohdot testeristä ennen testerin kotelon avaamista.
• Älä käytä laitetta, jos sen suojat on irrotettu tai kotelo on auki. Voit altistua vaaralliselle jännitteelle.
• Ole varovainen työskennellessäsi yli 30 V:n tehollisjännitteiden, 42 V:n huippujännitteiden tai 60 V:n tasavirtajännitteiden kanssa.
• Käytä vain laitteeseen tarkoitettuja vaihtosulakkeita.
• Käytä mittauksissa oikeita napoja, toimintoja ja alueita.
• Pidä sormet mittapäiden sormisuojusten takana.
• Kytke yhteinen mittausjohto ennen sähköistettyä mittausjohtoa ja irrota sähköistetty mittausjohto ennen yhteistä mittausjohtoa.
• Vältä virheelliset mittaustulokset vaihtamalla akut, kun laite varoittaa niiden heikenneestä toiminnasta.
• Käytä ainoastaan laitteeseen tarkoitettuja varaosia.
• Älä käytä testeriä sähkönjakeluverkoissa, joiden jännite on yli 550 V.
• Noudata paikallisia ja maakohtaisia turvallisuusmääräyksiä. Käytä henkilökohtaisia suojavarusteita (hyväksytyt kumihanskat, kasvosuojus ja tulenkestävät vaatteet). Näin estät sähköiskujen ja valokaarien aiheuttamat vammat sellaisissa tilanteissa, joissa on paljaita jännitteellisiä johtimia.

PAKKAUKSEN PURKAMINEN JA TARKASTUS

Kuljetuspakkauksen tulee sisältää seuraavat:

1 Telaris ProInstall-100 tai Telaris ProInstall-200
6 paristoa, 1.5 V AA Mignon
3 testijohdinta
1 sähköverkon testausjohto
3 hauenleukapidikettä
3 testijohdinta
1 etäjohdin
1 käyttöohje (CD-levy)
1 kantolaukku
1 Pehmustettu hihna

Jos jokin edellä mainituista nimikkeistä on vahingoittunut tai puuttuu, palauta koko pakkaus myyjäliikkeeseen vaihdettavaksi.

Kiertokytkimen käyttö

Valitse suoritettava testityyppi kiertokytkimellä (kuva 1 ja taulukko 4).

⚠ Varoitukset

Älä käytä CAT III - tai CAT IV -ympäristöissä ilman suojatulpan asennusta. Suojatulppa vähentää näkyvissä olevan anturimetallin <4 mm. Tämä pienentää oikosulun aiheuttaman valokaaren mahdollisuutta.

Painikkeiden tunteminen

Valitse suoritettava testityyppi kiertokytkimellä. Painikkeilla voit ohjata testerin käyttöä, valita tarkasteltavat testitulokset ja selata valittuja testituloksia.

Numero	Mittaustoiminto
1	Valitun testin käynnistäminen TEST-painikkeen ympärillä on "kosketuslevy". Tämä kosketuslevy mittaa käyttäjän ja testerin PE-liittimen välillä olevan jännitteen. Jos se ylittää 100 V:n raja-arvon, kosketuslevyn yläpuolella oleva △-symboli syttyy.
2	• Muistipaikkojen selaaminen. • Muistipaikkojen koodien asettaminen.
3 Kosketuslevyn yläpuolella oleva symboli syttyy.
4	• Muistitilan käynnistys. • Muistinäppäinten (F1, F2, F3 ja F4) valintojen aktivointi.
5 Taustavalon käynnistys ja sammutus.
6	Testerin käynnistys ja sammutus. Testeri sammuu myös automaattisesti, jos mitään toimenpidettä ei suoriteta 10 minuuttiin.
7	• Silmukkatulon valinta (L-N, L-PE). • Jännitetulon valinta (L-N, L-PE, N-PE). • Vikavirtasuojien nimellisvirta (10, 30, 100, 300, 500, 1000 mA) • Muistin VALINTA.
8	• Vikavirtasuojan virran kerroin (x1/2, x1, x5) • Muistin TALLENNUS.
9	Valitse vikavirtasujoa: Tyyppi AC (sinimuotoinen), Tyyppi AC Selektiivinen, Tyyppi A (puoliaalto), Tyyppi A Selektiivinen, Tyyppi B (tasainen DC-virta) tai Tyyppi B Selektiivinen.Muistin PALAUTUS.
10	Vikavirtasuojan polaarisuuden testaus (0, 180 astetta).Eristystestin jännite (100, 250, 500 tai 1000 V).Muistin TYHJENNYS.
11 Kontinuiteetti.
12 Eristysvastus.
13 Silmukkaimpedanssi – Hi Current Trip -tila
14 Silmukkaimpedanssi – No Trip -tila
15 Vikavirtasuojan laukaisuaika.
16 Vikavirtasuojan laukaisutaso.
17 Voltia.
18 Vaihekierto.
19 Maadoitusvastus.
20 Kiertokytkin.

Näytön tunteminen

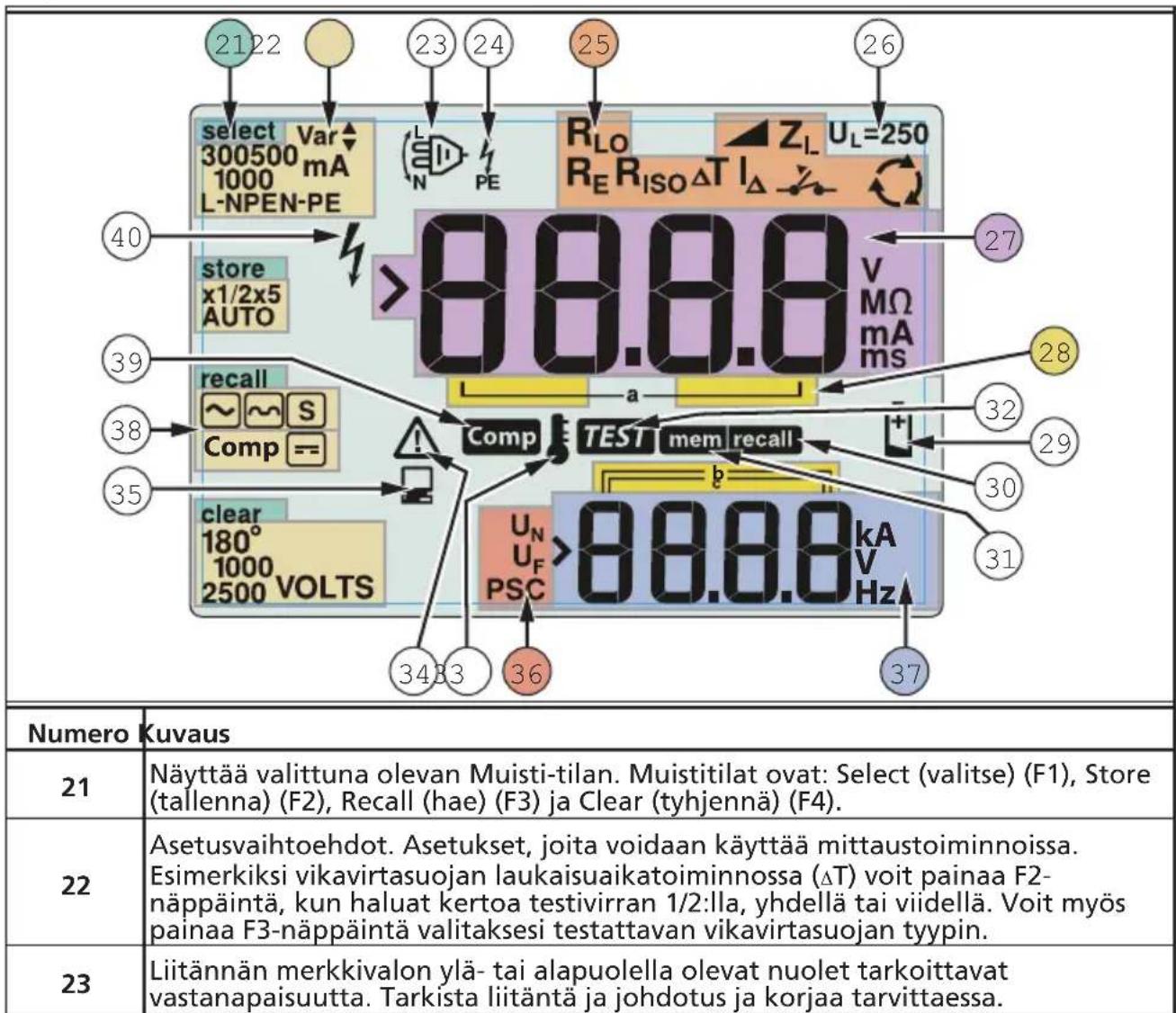

24	Liitännän merkkivalo. Liitännän merkkivalo, jossa on piste (O) keskellä, tarkoittaa että liitäntää käytetään valitussa toiminnossa. Liitännät ovat:• L (vaihe)• PE (suojamaadoitus)• N (nolla)
25	Ilmoittaa kiertokytkimellä valitun asetuksen. Päänäytön mittausarvo vastaa myös kytkimen asetusta. Kiertokytkimen asetukset ovat:
	R_ISO	Eristys	T	Vikavirtasuojan kytkentäaika
	R_LO	Kontinuiteetti	I_	Vikavirtasuojan kytkentäaika
	Z_1	Silmukka ei laukaisua	Maadortus
	Z_1	Silmukka korkea virta laukaisu		Vaihekierto
26	Osoittaa esiasetetun vikajännitteen rajan. Oletusasetus on 50 V. Joillakin alueilla vikajännitteeksi kannattaa määrittää 25 V, joka ilmoitetaan paikallisissa sähkömääräyksissä. Voit vaihtaa vikajännitteen arvoa 25 V:n ja 50 V:n välillä painamalla F4-näppäintä, kun kytket testerin päälle. Asettamasi arvo näkyy näytössä ja tallennetaan, kun kytket testerin pois päältä.
27	Päänäyttö ja mittayksiköt
28	Muistipaikat. Katso lisätietoja muistipaikkojen käytöstä sivulta 37.
29	Pariston varaus vähissä -kuvake. Katso lisätietoja paristoista ja virranhallinnasta sivun 41 kohdasta Paristojen testaaminen ja vaihtaminen.
30	Tulee näyttöön, kun painat Recall (hae) -näppäintä ja tarkastelet tallennettuja tietoja.
31	Tulee näyttöön, kun painat Memory (muisti) -painiketta.
32	Tulee näyttöön, kun painat Test (testi) -painiketta. Häviää näytöstä, kun testi on valmis.
33	Tulee näyttöön, kun laite on ylikuummentunut. Silmukkatestiä ja vikavirtasuojan toimintoja ei voi suorittaa kun mittari on ylikuummentunut.
34	Tulee näyttöön, kun tapahtuu virhe. Testaus on tällöin pois käytöstä. Katso mahdollisten virhekoodien luettelo ja selitykset sivun 16 kohdasta Virhekoodit.
35	Tulee näyttöön, kun kone siirtää tietoja tietokoneeseen Amprobe PC-ohjelmistolla.
36	Toissijaisen mittaustoiminnon nimi. U_N - Eristystestin testijännite. U_F - Vikajännite. Mittaa nollajohtimesta maahan.PSC - Prospektiivinen oikosulku (Prospective Short Circuit) Laskettu mitatusta jännitteestä ja impedanssista
37	Toissijainen näyttö ja mittayksiköt. Jotkin testit palauttavat joko useamman kuin yhden tuloksen tai testituloksen perusteella lasketun arvon. Tämä tapahtuu seuraavilla:• Voltia • Vikavirtasuojan laukaisuaika• Eristystestit • Vikavirtasuojan laukaisuvirta• Silmukka-/linjaimpedanssi
38	Paina F3 kompensoidaksesi jatkuvuustoiminnon mittausjohdon.
39	Tulee näkyviin, kun mittauksen kompensaatioarvo on olemassa.
40	Mahdollinen vaaratilanne. Tulee näyttöön, kun mitataan tai luodaan suuria jännitteitä.

Tuloliitännät

Valitse suoritettava testityyppi kiertokytkimellä.

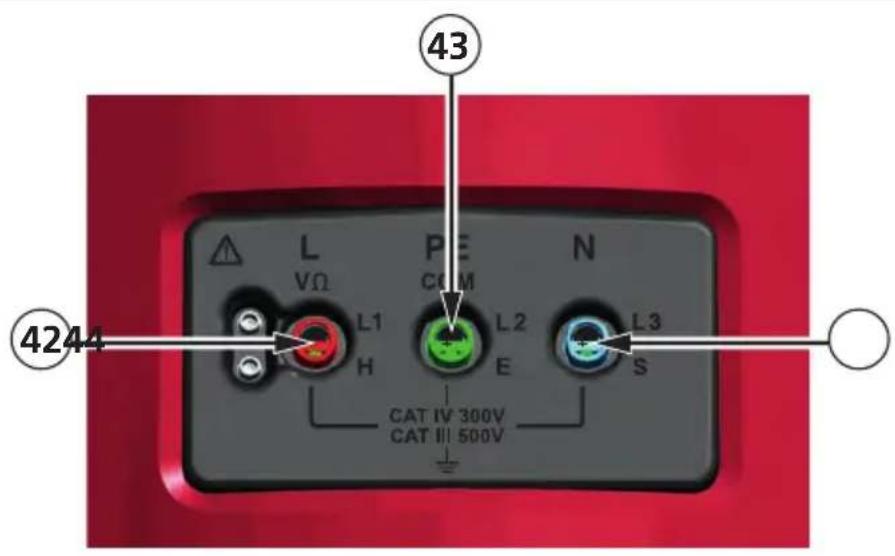

43 L VΩ L1 H PE C1M L2 E N L3 S CAT IV 300V CAT III 500V 4244

Numero Kuvaus
42	L (vaihejohto)
43 PE (suojamaadoitus)
44 N (nollajohto)

IR-portin käyttäminen

Malleissa Telaris ProInstall-100 ja Telaris ProInstall-200 on IR- eli infrapunaportti, jonka avulla testerin voi liittää tietokoneeseen ja testerin testitiedot voidaan ladata tietokoneeseen Amproben PC-ohjelmalla. Tämä automatisoi vianmäärityksen ja tietojentallennusprosessin, pienentää manuaalisen virheen mahdollisuutta ja antaa sinun kerätä, järjestää ja näyttää testitietoja haluamassasi muodossa. Katso lisätietoja infrapunaportin käytöstä sivun 40 kohdasta Testitulosten lataaminen.

Vikakoodit

Testeri havaitsee useita erilaisia vikatilanteita ja ilmoittaa niistä päänäytössä kuvakkeella ⚠, Err-tekstillä ja virhenumerolla. Katso lisätietoja alla olevasta taulukosta. Nämä vikatilanteet poistavat testauksen käytöstä ja pysäyttävät tarvittaessa myös testin suorituksen.

[rr] ⚠️

Kuva 6. Vian näyttö

Vikatilanne Koodi Ratkaisu
Itsetesti epäonnistuu	1	Palauta testeri Amproben huoltokeskukseen.
Ylikuumeneminen 2	Anna testerin	jäähtyä.
Vikajännite 4 Tarkista	asennus, etenkin kohtien N ja PE välinen jännite.
Liian suuri koettimen vastus	6	Paina tapit syvemmälle maahan. Tallo tappien ympärillä ja päällä olevaa maata. Kaada vettä tappien ympärille mutta ei testattavaan maadoituskohtaan.

Käynnistystoiminnot

Valitse haluamasi käynnistystoiminto painamalla painiketta ja toimintopainiketta samanaikaisesti ja vapauta sitten painike 📣käynnistystoiminto pysyy käytössä, kun testeri sammutetaan. Katso lisätietoja alla olevasta taulukosta.

L-n

UK-tila valittu

L-n n-l

Automaattinen johtimien vaihtotila valittu

Kuva 7. Johtimien vaihtotilat

Painikkeet Käynnistystoiminnot
	Vaihejohdon ja nollajohdon vaihtotila. Voit käyttää kahta eri käyttötilaa. Voit määrittää testerin toimimaan L-n-tilassa tai L-n n-L -tilassa. Katso lisätietoja kuvasta 7.Kun L-n-tila on käytössä, L- ja N-vaihejohtimia EI SAA KOSKAAN vaihtaa keskenään. Tämä määräys on käytössä tietyillä alueilla esimerkiksi Englannissa. Näytössä näkyvä kuvake [IMAGE] ilmoittaa, että L- ja N-johtimet on vaihdettu keskenään ja testausta ei voi suorittaa. Tutki ja korjaa tämä järjestelmän vikatilanne ennen käytön jatkamista. L-n-tilan valinta vaihtaa Ison-Britannian säädösten mukaisesti myös vikavirtasuojan x1/2 laukaisuajaksi 2 sekuntia.Kun laite on L-n n-L -tilassa, se sallii L- ja N-vaihejohtimien vaihtamisen ja testausta voidaan vaihtaa.Huomautus: Sellaisissa paikoissa, joissa käytetään polarisoituja pistokkeita ja pistorasioita, vaihdetun johtimen kuvake ( [IMAGE] ) voi tarkoittaa, että pistorasia on johdotettu väärin. Korjaa tämä ongelma ennen kuin jatkat testaamista.
	Vikajänniteraja. Vaihtaa vikajännitettä 25 V:n ja 50 V:n välillä. Oletusasetus on 50 V.
	Näytä testerin sarjanumero. Ensimmäiset neljä numeroa näkyvät päänäytössä ja seuraavat neljä numeroa toissijaisessa näytössä.
	Kontinuiteetin merkkiäänen kytkin. Kytkee kontinuiteetin merkkiäänen päälle ja pois päältä. Oletusasetus on Päällä.

Volttien ja taajuuden mittaaminen

L-N 4 230.0 TEST 50.0 Hz U_L= 50

Kuva 8. Voltien näyttö / Kytkin- ja liitinasetukset

Jännitteen ja taajuuden mittaaminen:

1. Käännä kiertokytkin V-asentoon.

2. Käytä kaikkia (punainen, sininen ja vihreä) liittimiä tässä testissä. Voit käyttää testijohtimia tai verkkojohtoa, kun mittaat vaihtovirran jännitettä.

3. Vaihtovirtajännite näkyy ensisijaisessa (ylemmässä) näytössä. Testeri lukee vaihtovirran 500 volttiin asti. Voit vaihtaa jännitelukemia lukemien L-PE, L-N ja N-PE välillä painamalla F1-painiketta.

4. Taajuus näkyy toissijaisessa (alemmassa) näytössä.

⚠️⚠ Varoitus

Jännitemittaustoinnon avulla ei ole mahdollista luotettavasti tarkistaa (pistorasian) kytkentöjä N- ja PE-piirien osalta. Syynä tähän on se, että testeri mittaa jännitteet L-N, L-PE ja N-PE samanaikaisesti, jolloin mittaustulokseen vaikuttavat testerin sisäiset resistanssit sekä mahdolliset avoimet johtimet yhdessä niiden resistanssien (kuormien) ja sähköverkon kapasitanssien kanssa.

Virheelliset mittaustulokset ilmenevät etenkin mikäli N-johdin on irti/puuttuu ja se voi johtaa vääriin tulkintoihin.

Ehdotamme kytkentöjen tarkastamiseksi silmukkaimpedanssimittauksia.

Eristysvastuksen mittaaminen

Kuva 9. Eristysvastuksen näyttö / Kytkin- ja liitinasetukset

⚠️⚠ Varoitus

Tee mittaukset aina virrattomissa piireissä. Näin et voi saada sähköiskua.

Eristysvastuksen mittaaminen:

1. Käännä kiertokytkin Riso-asentoon.
2. Käytä L- ja PE-liittimiä (punainen ja vihreä) tässä testissä.

3. Valitse testijännite F4-painikkeella. Useimmat eristystestit tehdään 500 voltilla, mutta noudata aina paikallisia määräyksiä.

4. Paina ja pidä TEST -painiketta pohjassa, kunnes lukema vakaantuu

Huomautus: Testin suorittaminen estetään, jos linjassa havaitaan jännite.

• Eristysvastus näkyy ensisijaisessa (ylemmässä) näytössä.
• Varsinainen testijännite näkyy toissijaisessa (alemmassa) näytössä.

Huomautus: Normaalissa eristyksessä, jossa on korkea vastus, varsinaisen testijännitteen (UN) tulisi olla aina korkeampi kuin ohjelmoitu jännite. Jos eristys on huono, testijännitettä pienennetään automaattisesti testin virran rajoittamiseksi turvallisiin arvoihin.

Kontinuiteetin mittaaminen

Kuva 10. Kontinuiteetin nollanäyttö / Kytkin- ja liitinasetukset

Kontinuiteettitestiä käytetään tarkistamaan yhteyksien eheydet tekemällä erittäin tarkka vastusmittaus. Tämä on erityisen tärkeää suojamaadoituksen liitäntöjen tarkistamisessa.

Huomautus: Niissä maissa, joissa sähköpiirit on asetettu kehään, kehä tulisi tarkistaa päästä päähän sähkötaulussa.

⚠️ Varoitus

• Tee mittaukset aina virrattomissa piireissä.
• Impedanssit, rinnakkaispiirit ja transienttivirrat voivat haitata mittauksia.

Kontinuiteetin mittaaminen:

1. Käännä kiertokytkin RLO-asentoon.
2. Käytä L- ja PE-liittimiä (punainen ja vihreä) tässä testissä.
3. Oikosulje testijohtimien päät yhteen ennen kontinuiteettitestin suorittamista. Paina ja pidä F3-painiketta pohjassa kunnes COMP (nollaus) -ilmoitin tulee näyttöön. Testeri mittaa koettimen vastuksen, tallentaa lukeman muistiin ja vähentää sen lukemista.

Vastusarvo pysyy muistissa, vaikka virta katkaistaan, joten toimintoa ei tarvitse toistaa joka kerta instrumenttia käytettäessä.

Huomautus: Varmista ennen testijohtimien nollausta, että paristoissa on riittävä varaus.

1. Paina ja pidä painiketta pohjassa, kunnes lukema vakaantuu Jos kontinuiteetin äänimerkki on käytössä, testeri piippaa jatkuvasti, kun mitatut arvot ovat alle 2 Ω, eikä laite anna vakaan lukeman piippausta yli 2 Ω:n mitatuille arvoille. Testi estetään, jos piirissä on virtaa, ja vaihtovirtajännite näkyy tällöin toissijaisessa (alemmassa) näytössä.

Silmukka-/linjaimpedanssin mittaaminen

ZL UL= 50 L-PE 0.23 Ω PSC 1000 A ZJ NO TRIP

Kuva 11. Silmukka-/linjaimpedanssi / Kytkin- ja liitinasetukset

Silmukkaimpedanssi (linjasta suojamaadoitukseen L–PE)

Silmukkaimpedanssi on lähdeimpedanssi, joka mitataan linjan (L) ja suojausmaadoituksen (PE) välillä. Voit myös varmistaa prospektiivisen maadoitetun vikavirran (PSC), joka on virta, joka voisi virrata, jos vaihejohdin oikosuljetaan suojausmaadoitusjohtoon. Testeri laskee PSC-arvon jakamalla mitatun verkkojännitteen silmukan impedanssilla. Silmukkaimpedanssitoiminto käyttää maadoitukseen virtaavaa testivirtaa. Jos piirissä on vikavirtasuojia, ne saattavat laueta. Käytä laukeamisen välttämiseksi aina kiertokytkimen ZI No Trip -toimintoa. No Trip -testi käyttää erityistä testiä, joka estää järjestelmän vikavirtasuojia laukeamasta. Jos olet varma, ettei piirissä ole vikavirtasuojia, voit suorittaa testin nopeammin käyttämällä ZI Hi Current -toimintoa.

Huomautus: Jos L- ja N-liittimet käännetään, testeri vaihtaa ne automaattisesti sisäisesti keskenään ja jatkaa testausta. Jos testeri on määritetty käytettäväksi Isossa-Britanniassa, testaus pysähtyy ja liittimet on vaihdettava keskenään manuaalisesti. Tämä tilanne osoitetaan symbolilla ( ).

Vinkki: suosittelemme silmukkaimpedanssien (loop impedance) mittaamisen lisäksi myös vaiheimpedanssin (line impedance) mittaamista oikeiden johdotusten varmistamiseksi. Näin voidaan varmistaa L- ja N-johtimien oikea kytkentä mahdollisessa oikosulku- tai ylikuormitustilanteessa.

Silmukkaimpedanssin mittaaminen No Trip (ei laukaisua) -tilassa:

⚠️ ⚠ Varoitus

Vikavirtasuojan laukaisun estäminen:

• Mittaa silmukka aina kohdasta Z _1 NO TRIP
- Esikuormitus voi aiheuttaa vikavirtasuojan laukeamisen.
- Vikavirtasuoja, jonka nimellinen vikavirta on 10 mA, laukeaa.

Huomautus: Jos testaat silmukkaimpedanssin piirissä, jossa on 10 mA:n vikavirtasujoja, suosittelemme että teet vikavirtasuojan laukaisuaikatestin. Käytä nimellisenä testivirtana 10 mA ja kertoimena x ½.

Jos vikajännite on alle 25 V tai 50 V (paikallisista vaatimuksista riippuen), silmukka on hyvä. Silmukkaimpedanssin voi laskea jakamalla vikajännitteen 10 milliampeerilla (Silmukkaimpedanssi = vikajännite x 100).

1. Käännä kiertokytkin Z _1 NO TRIP -asentoon.
2. Kytke kaikki kolme johdinta testerin L-, PE- ja N-liittimiin (punainen, vihreä ja sininen). Käytä vain laitteen mukana toimitettuja, kalibroituja testijohtimia! Kalibroitujen testijohtimien resistanssi vähennetään automaattisesti testin tuloksesta.
3. Valitse L-PE painamalla F1-painiketta. Näytössä näkyy Z_L ja -ihmaisin.
4. Kytke kaikki kolme johdinta järjestelmän L-, PE- ja N-liittimiin tai työnnä virtajohto pistokkeeseen testin aikana.

1. Paina ja vapauta TESÄiinike. Odota, että testi päättyy. Silmukkaimpedanssi näkyy ensisijaisessa (ylemmässä) näytössä. Prospektiivinen oikosulkuvirta (PSC) näkyy ampeereina tai kiloampeereina toissijaisessa (alemmassa) näytössä.

Testin suorittaminen kestää useita sekunteja. Jos verkkovirta katkaistaan testin aikana, testi keskeytyy automaattisesti.

Huomautus: Testattavan piirin esikuormitus voi aiheuttaa virheitä.

Silmukkaimpedanssin mittaaminen Hi Current Trip (laukaisu) -tilassa:

Jos järjestelmässä ei ole testin aikana vikavirtasuojia, voit käyttää korkeavirtaista Linja/maa (L-PE) -silmukkaimpedanssitestiä.

1. Käännä kiertokytkin Z _1 -asentoon.

2. Kytke kaikki kolme johdinta testerin L-, PE- ja N-liittimiin (punainen, vihreä ja sininen). Käytä vain laitteen mukana toimitettuja, kalibroituja testijohtimia! Kalibroitujen testijohtimien resistanssi vähennetään automaattisesti testin tuloksesta.

3. Valitse L-PE painamalla F1-painiketta. Näytössä näkyy --, mikä ilmaisee, että Hi Current Trip (laukaisu) -tila on valittuna.

4. Toista edellisen testin vaiheet 4–8.

⚠️⚠ Varoitus

LCD-näytön symboli – ilmaisee, että järjestelmä on Hi Current Trip (laukaisu) -tilassa – järjestelmän kaikki vikavirtasuojat laukeavat – joten varmista, ettei järjestelmässä ole vikavirtasuojia.

Silmukkaimpedanssi (korkean virran laukaisutila) IT-järjestelmissä

Impedanssi, joka on mitattu vaiheesta maahan -testillä on IT-järjestelmän kunnon mukainen. Jos järjestelmä on kunnossa, impedanssin tulisi olla hyvin korkea. Matalat impedanssiarvot voivat johtua katkaisimen oikosulusta, järjestelmiin liitetyistä kuormista tai aiemmista vioista. Tämä ei ole yleistesti, koska sinun on tiedettävä järjestelmän tila ennen kuin voit määrittää mitatun arvon merkityksen.

Käytä verkkovirtatestijohtoa, mutta älä liitä N-johdinta instrumenttiin, joten vain PE- ja L-tuloja käytetään. Katso kuvio 18a.

Huomautus: Jäännösvirtalaite laukeaa tämän testin aikana, jos impedanssi on matala.

Linjaimpedanssi

Linjaimpedanssi on lähdeimpedanssi, joka mitataan linjajohtimien tai linjan ja nollajohtimen välillä. Toiminnolla voidaan suorittaa seuraavat testit:

- linjan ja nollajohtimen välinen impedanssi.

Vinkki: suosittelemme silmukkaimpedanssien (loop impedance) mittaamisen lisäksi myös vaiheimpedanssin (line impedance) mittaamista oikeiden johdotusten varmistamiseksi. Näin voidaan varmistaa L- ja N-johtimien oikea kytkentä mahdollisessa oikosulku- tai ylikuormitustilanteessa.

• linjojen välinen impedanssi 3-vaiheisissa järjestelmissä.
• L-PE-silmukan mittaus. Tällä menetelmällä voidaan tehdä korkeavirtainen, 2-johtoisen silmukan mittaus. Sitä ei voi käyttää piireissä, jotka ovat vikavirtasuojien suojaamia, koska se aiheuttaa suojien laukaisun.
• Prospektiivinen oikosulkuvirta (PSC, Prospective Short Circuit Current). Mahdollinen oikosulkuvirta on virta, joka voi virrata, jos vaihejohdin on oikosulussa maadoitusjohtimen tai toisen vaihejohtimen kanssa. Testeri laskee PSC-virran jakamalla mitatun verkkojännitteen linjan impedanssilla.

L-N 4 0.23 Ω PSC 1000 A U_L = 50

Kuva 14. Linjaimpedanssin näyttö

Linjaimpedanssin mittaaminen:

1. Käännä kiertokytkin Z _1-y -asentoon. LCD-näyttö ilmaisee -symbolilla, että korkeavirtainen silmukkatila on valittuna.

2. Kytke punainen johdin testerin L (punainen) -liittimeen ja sininen johdin N (sininen) -liittimeen. Käytä vain laitteen mukana toimitettuja, kalibroituja testijohtimia! Kalibroitujen testijohtimien resistanssi vähennetään automaattisesti testin tuloksesta.

3. Valitse L-N painamalla F1-painiketta.

⚠️⚠ Varoitus

Varo, ettet valitse tässä vaiheessa L-PE-vaihtoehtoa, sillä laite suorittaa korkeavirtaisen silmukkatestin. Kaikki vikasuojat laukeavat, jos jatkat.

Huomautus: Kytke yksivaihetestin johtimet järjestelmän jännite- ja nollapisteisiin. Mittaa 3-vaihejärjestelmän linjojen välinen impedanssi kytkemällä johtimet kahteen vaiheeseen.

1. Paina ja vapauta TEST -painike. Odota, että testi päättyy.

- Linjaimpedanssi näkyy ensisijaisessa (ylemmässä) näytössä.

- Prospektiivinen oikosulkuvirta (PSC, Prospective Short Circuit Current) näkyy toissijaisessa (alemmassa näytössä).

Käytä kuvassa 15 esitettyä kytkentää, kun suoritat mittausta 500 voltin kolmivaihejärjestelmässä.

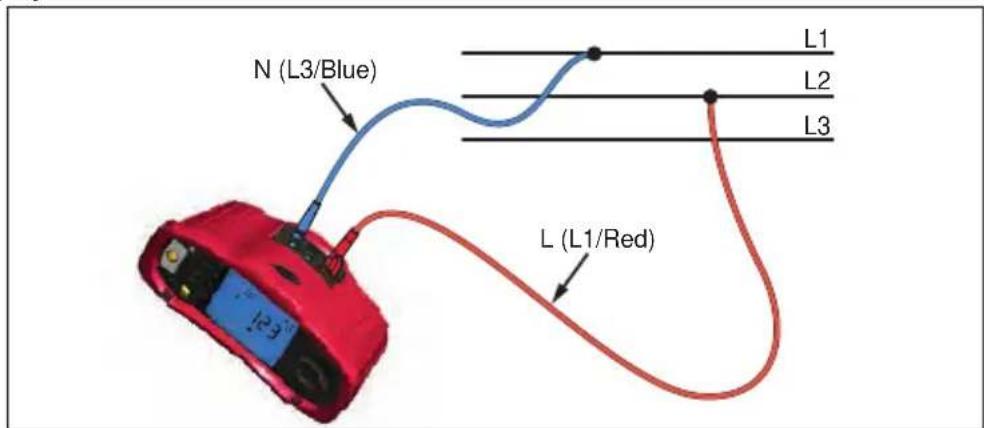

Kuva 15. Mittaus kolmivaihejärjestelmässä

Vikavirtasuojien laukaisuajan mittaaminen

30 mA x1 ~ 0° UF ΔT 26 mS UL= 50 10.0 VAC

Kuva 16. Vikavirtasuojien laukaisuajan näyttö / Kytkin- ja liitinasetukset

Tässä testissä kalibroitu vikavirta johdetaan piiriin, mikä aiheuttaa vikavirtasuojan laukeamisen. Mittari mittaa ja näyttää, kuinka pitkä aika vikavirtasuojan laukeamiseen kuluu. Voit suorittaa tämän testin testijohtimilla tai verkkojohtoa käyttämällä. Testi suoritetaan jännitteisessä piirissä.

Testerin avulla voi suorittaa myös vikavirtasuojien laukaisuaikatestin automaattisessa tilassa, mikä tekee testin suorittamisesta helpompaa yhdelle henkilölle.

Huomautus: Kun mittaat laukaisuaikaa minkä tahansa tyyppiselle vikavirtasuojalle, testeri tekee ensin esitestin, jolla määritetään, aiheuttaako varsinainen testi ylärajan ylittävän vikajännitteen (25 tai 50 V).

30 sekunnin viive aktivoidaan esitestin ja todellisen testin välillä, ettei S-tyypin laukaisuaika (aikaviive) ole epätarkka. Tämäntyyppinen vikavirtasujoja edellyttää viivettä, koska se sisältää vikavirtasuojia, joiden on annettava asettua ennen koko testin suorittamista.

⚠️⚠ Varoitus

• Vikavirtasuojan jälkeisessä piirissä esiintyvät vuotovirrat voivat vaikuttaa mittauksiin.
• Näytetty vikajännite koskee vikavirtasuojan (RCD) nimellistä jäännösvirtaa.
• Mahdolliset toisten maadoitusasennusten kentät voivat vaikuttaa mittaukseen.
• Vikavirtasuojasta myötäsuuntaan kytketyt laitteet (moottorit, kondensaattorit) voivat pidentää laukaisuaikaa merkittävästi.

Huomautus: Jos L- ja N-liittimet käännetään, testeri vaihtaa ne automaattisesti sisäisesti keskenään ja jatkaa testausta. Jos testeri on määritetty käytettäväksi Isossa-Britanniassa, testaus pysähtyy ja liittimet on vaihdettava keskenään manuaalisesti.

Tämä tilanne osoitetaan symbolilla ( ).

A- ja B-tyypin vikavirtasuojissa ei ole käytettävissä 1000 mA:n vaihtoehtoa.

Vikavirtasuojien laukaisuajan mittaaminen:

1. Käännä kiertokytkin T -asentoon.
2. Valitse vikavirtasuojien nimellisvirta F1-painikkeella (10, 30, 100, 300, 500 tai 1000 mA).
3. Valitse vikavirtasuojien testijännitteen kerroin F2-painikkeella (x ½, x 1 tai x 5). Mallissa ProInstall 200 valittavissa myös "Auto". Normaalisti testissä käytetään kerrointa x 1.
4. Valitse vikavirtasuojan testivirran aallonmuoto F3-painikkeella:

- AC-virta vaihtovirralle (normaalille AC-vikavirtasuojalle) ja A-tyypille (pulssimaiselle tasavirralle herkkä vikavirtasujoja)

- Puoliaaltovirta A-tyypille (pulssimaiselle tasavirralle herkkä vikavirtasuoja)

S/ivästetty vaste S-tyypin AC:Ile (hidastettu AC-vikavirtasuoja)

Sviivästetty vaste S-tyypin A:Ile (hidastettu pulssimaiselle tasavirralle herkkä vikavirtasuoja)

- Tasainen DC-virta B-tyypin vikavirtasuojalle

Sviivästetty vaste S-tyypin B:lle (hidastettu tasaiselle DC-virralle herkkä vikavirtasuuja)

1. Valitse testivirran vaihe, 0° tai 180°, painamalla F4-painiketta. Vikavirtasuojat tulisi testata molemmilla vaiheasetuksilla, koska niiden vasteaika voi vaihdella huomattavasti vaiheen mukaan.

Huomautus: Jos käytät tyypin B (--) tai S-tyypin B (--) viiksvirtasuojaa, testi on suoritettava molemmilla vaiheasetuksilla ja kaikkia kolmea testijohdinta käyttäen.

1. Paina ja vapauta TEST -painike. Odota, että testi päättyy.

2. Laukaisuaika näkyy ensisijaisessa (ylemmässä) näytössä.

3. Nimellistä jäännösvirtaa koskeva vikajännite näkyy toissijaisessa (alemmassa) näytössä.

Vikavirtasuojien laukaisuajan mittaaminen automaattista tilaa käyttämällä:

1. Kytke testeri pistorasiaan.
2. Käännä kiertokytkin T -asentoon.
3. Valitse vikavirtasuojien nimellisvirta F1-painikkeella (10, 30 tai 100 mA).
4. Valitse automaattinen tila F2-painikkeella.
5. Valitse vikavirtasuojan testivirran aallonmuoto F3-painikkeella.
6. Paina ja vapauta TEST -painike

Testeri syöttää ½ x vikavirtasuojan nimellisvirran 310 tai 510 ms:n ajan (2 sekuntia Isossa-Britanniassa). Jos vikavirtasujoja laukeaa, testi keskeytyy. Jos vikavirtasujoja ei laukea, testeri kääntää vaiheen ja suorittaa testin uudelleen. Testi keskeytyy, jos vikavirtasujoja laukeaa.

Jos vikavirtasuoja ei laukea, testeri palauttaa alkuperäisen vaiheasetuksen ja syöttää 1x vikavirtasuojan nimellisvirran ajan. Vikavirtasuojan tulisi laueta ja testitulosten näkyä ensisijaisessa näytössä.

1. Nollaa vikavirtasuoja.
2. Testeri kääntää vaiheet ja toistaa 1x testin. Vikavirtasuojan tulisi laueta ja testitulosten näkyä ensisijaisessa näytössä.
3. Nollaa vikavirtasuoja.
4. Testeri palauttaa alkuperäisen vaiheasetuksen ja syöttää 5x vikavirtasuojan nimellisvirran enintään 50 ms:n ajan. Vikavirtasuojan tulisi laueta ja testitulosten näkyä ensisijaisessa näytössä.
5. Nollaa vikavirtasuoja.
6. Testeri kääntää vaiheet ja toistaa 5x testin. Vikavirtasuojan tulisi laueta ja testitulosten näkyä ensisijaisessa näytössä.
7. Nollaa vikavirtasuoja.

- Voit tarkastella testituloksia nuolipainikkeiden ▲ avulla. Ensimmäisenä näkyvä tulos on viimeksi tehty mittaus, eli 5x virran testi. Voit siirtyä takaisin ensimmäiseen, ½x nimellisvirralla suoritettuun testiin painamalla nuoli alas -painiketta ▲

1. Testitulokset säilytetään väliaikaisessa muistissa. Jos haluat tallentaa testitulokset, paina MPORIK ketta ja toimi tämän käyttöohjeen sivun 37 kohdan Mittausten tallentaminen ja hakeminen mukaisesti.

Huomautus: Jokainen tulos on tallennettava erikseen sen jälkeen, kun se on valittu nuolipainikkeilla.

Vikavirtasuojien laukaisuvirran mittaaminen

30 mA IΔ UL= 50 33 mA 180° Uf 10.0 VAC C.IΔN

Kuva 17. Vikavirtasuojien laukaisuvirran näyttö / Kytkin- ja liitinasetukset

Tämä testi mittaa vikavirtasuojien laukaisuvirran käyttämällä ensin testivirtaa ja lisäämällä sitten virtaa vähitellen, kunnes vikavirtasujoja laukeaa. Voit käyttää tähän testiin joko testijohtimia tai verkkojohtoa. B-tyypin vikavirtasuojan testaamiseen vaaditaan kolmen johtimen kytkentä.

⚠️⚠ Varoitus

• Vikavirtasuojan jälkeisessä piirissä esiintyvät vuotovirrat voivat vaikuttaa mittauksiin.
• Näytetty vikajännite koskee vikavirtasuojan (RCD) nimellistä jäännösvirtaa.
• Mahdolliset toisten maadoitusasennusten kentät voivat vaikuttaa mittaukseen.

Huomautus: Jos L- ja N-liittimet käännetään, testeri vaihtaa ne automaattisesti sisäisesti keskenään ja jatkaa testausta. Jos testeri on määritetty käytettäväksi Isossa-Britanniassa, testaus pysähtyy ja liittimet on vaihdettava keskenään manuaalisesti.

Tämä tilanne osoitetaan symbolilla ( )

A- ja B-tyypin vikavirtasuojissa ei ole käytettävissä 1000 mA:n vaihtoehtoa.

Vikavirtasuojien laukaisuvirran mittaaminen:

1. Käännä kiertokytkin I _ N -asentoon.
2. Valitse vikavirtasuojien nimellisvirta F1-painikkeella (10, 30, 100, 300 tai 500 mA).
3. Valitse vikavirtasuojan testivirran aallonmuoto F2-painikkeella:
4. AC-virta vaihtovirralle (normaalille AC-vikavirtasuojalle) ja A-tyypille (pulssimaiselle tasavirralle herkkä vikavirtasuoja)
5. Puoliaaltovirta A-tyypille (pulssimaiselle tasavirralle herkkä vikavirtasuoja)
   \~ S vivästetty vaste S-tyypin AC:lle (hidastettu AC-vikavirtasuoja)
   Sviivästetty vaste S-tyypin A:Ile (hidastettu pulssimaiselle tasavirralle herkkä vikavirtasuoja)

6. Tasainen DC-virta B-tyypin vikavirtasuojalle
   Sviivästetty vaste S-tyypin B:lle (hidastettu tasaiselle DC-virralle herkkä vikavirtasuoja)

7. Valitse testivirran vaihe, 0° tai 180°, painamalla F4-painiketta. Vikavirtasuojat tulisi testata molemmilla vaiheasetuksilla, koska niiden vasteaika voi vaihdella huomattavasti vaiheen mukaan.

Huomautus: Jos käytät tyypin B (==) tai S-tyypin B (=≠vīksvirtasuojaa, testi on suoritettava molemmilla vaiheasetuksilla ja kaikkia kolmea testijohdinta käyttäen.

1. Paina ja vapauta TEST -painike. Odota, että testi päättyy.

- Laukaisuaika näkyy ensisijaisessa (ylemmässä) näytössä.

Vikavirtasuojien testaaminen IT-järjestelmissä

Vikavirtasuojien testaaminen sellaisissa paikoissa, joissa käytetään IT-järjestelmiä, vaatii erityistä testiprosessia, koska suojamaadoituskytkentä maadoitetaan paikallisesti eikä se liity suoraan verkkovirtaan.

Tämä testi suoritetaan sähköpaneelissa koettimien avulla. Käytä kuvassa 18 näkyvää kytkentää, kun testaat vikavirtasuojia IT-järjestelmissä.

Kuva 18. IT-järjestelmässä suoritettavan vikavirtasuojatestin kytkentä

Testivirta virtaa vikavirtasuojan yläpuolen läpi L-liittimeen ja palaa PE-liittimen kautta.

Vaihtoehtoinen toimenpide

IT-järjestelmissä testattaessa jäännösvirtalaitetta pistorasiassa: Käytä verkkovirtatestijohtoa, mutta älä liitä N-johdinta instrumenttiin, joten vain PE- ja L-tuloja käytetään. Katso kuvio 18a.

Maadoitusvastuksen mittaaminen

Kuva 19. Maadoitusvastuksen näyttö / Kytkin- ja liitinasetukset

Maadoitusvastustesti on kolmijohtoinen testi, joka käsittää kaksi testipaalua ja testattavan maadoituselektrodin. Tämä testi vaatii lisävarusteena hankittavan paalusarjan. Tee kytkennät kuvan 20 mukaisesti.

• Testin paras tarkkuus saavutetaan, kun keskimmäisen ja äärimmäisen paalun välinen etäisyys on 62 prosenttia lähimpänä ja äärimmäisenä olevan paalun välisestä etäisyydestä. Paalujen on oltava suorassa linjassa ja johtojen toisistaan erotettuina, jotta estetään niiden yhteinen kytkentä.
• Testattava maadoituselektrodi on kytkettävä irti sähköjärjestelmästä testiä suoritettaessa. Maattovastustestausta ei saa suorittaa jännitteisessä järjestelmässä.

Kuva 20. Maadoitusresistanssitestin kytkentä

Maadoitusvastuksen mittaaminen:

1. Käännä kiertokytkin R_E -asentoon.

2. Paina ja vapauta TEST -painike. Odota, että testi päättyy.

3. Maadoitusvastus näkyy ensisijaisessa (ylemmässä) näytössä.

4. Testauspaalujen välillä havaittu jännite näkyy toissijaisessa näytössä. Jos se on suurempi kuin 10 V, testaus estetään.
5. Jos mittauksessa on liikaa kohinaa, näyttöön tulee ilmoitus Err 5. (Kohina heikentää mitatun arvon tarkkuutta.) Tuo mitattu arvo näyttöön painamalla nuoli alas -painiketta ( ▲ ). Palaa Err 5 -näyttöön painamalla nuoli ylös -painiketta ( ▲ )
6. Jos koettimen vastus on liian suuri, Err 6 tulee näyttöön. Koettimen vastusta voidaan vähentää lyömällä testipaalut syvemmälle maahan tai kastelemalla testipaalujen ympärillä olevaa maata.

Vaihejärjestyksen testaaminen

U_L= 50 4 123

Kuva 21. Vaihejärjestyksen näyttö / Kytkin- ja liitinasetukset

Käytä kuvassa 22 näkyvää kytkentää, kun suoritat vaihejärjestystestin.

Kuva 22. Vaihejärjestystestin kytkentä

Vaihejärjestystestin suorittaminen:

1. Käännä kiertokytkin -asentoon.

2. Ensisijaisessa (ylemmässä) näytössä näkyy:

• 123 oikealle vaihejärjestykselle.

• 321 käänteiselle vaihejärjestykselle.

- Jos jännite on liian alhainen, näytössä näkyy numeroiden sijaan katkoviiivoja (---).

Muistitila

Testeriin voi tallentaa mittauksia:

- Telaris ProInstall-100 – enintään 399

• Telaris ProInstall-200 – enintään 1399

Kullekin mittaukselle tallennetut tiedot käsittävät testitoiminnon ja kaikki käyttäjän valittavissa olevat testaustilat.

Jokaiselle mittaustiedolle määritetään tietosarjanumero, tietojen alisarjanumero ja tietojen tunnusnumero. Muistipaikkakenttiä käytetään alla kuvatulla tavalla.

Kenttä Kuvaus
a	Käytä tietosarjan kenttää (a) osoittamaan paikkaa, kuten huonetta tai sähkökojetaulun numeroa.
b	Käytä tietojen alisarjan kenttää (b) piirinumerolle.
c	Tietojen tunnusnumeron kenttä (c) on mittauksen numero. Mittauksen numero kasvaa automaattisesti. Mittauksen numero voidaan myös asettaa aiemmin käytettyyn arvoon, joka korvaa nykyisen mittausarvon.

Muistitilan käynnistäminen:

1. Käynnistä muistitila painamalla MEMORY -painiketta.

Näyttö vaihtuu muistitilan näytöksi. Kun muistitila on käytössä, näytössä näkyy MEMORY -kuvake.

Ensisijainen numeronäyttö näyttää tietosarjan numeron (a, 1–9999). Toissijainen numeronäyttö näyttää tietojen alisarjan numeron (b, 1–9999). Tiedon tunnusluku (c, 1–9999) tulee näyttöön, kun painat F1-painiketta monta kertaa. Yksi muistipaikka – a, b tai c – vilkkuu sen merkiksi, että voit muuttaa numeroa nuolinäppäimillä ▲.

1. Ota käyttöön tietojen alisarjan muutettava numero painamalla F1-painiketta.

Tietojen alisarjan numero alkaa vilkkua. Ota käyttöön tietojen alisarjan muutettava numero painamalla F1-painiketta. Tietosarjan numero alkaa vilkkua. Vaihda tietojen tunnusnumeroa painamalla F1-painiketta uudelleen.

1. Pienennä käyttöönotettua numeroa painamalla nuoli alas -painiketta ( ▲ ) tai suurenna käyttöönotettua numeroa painamalla nuoli ylös -painiketta ( ▲ ). Numeron arvoksi voidaan valita mikä tahansa arvo tietojen tallennusta varten. Nykyisten tietojen korvaaminen sallitaan. Tietojen hakemisessa numero voidaan asettaa vain käytettyihin arvoihin.

Huomautus: Jos painat ylä- tai alanuolinäppäintä ( ▲ ) kerran, numero kasvaa tai pienenee yhdellä. Voit suurentaa tai pienentää arvoa nopeammin pitämällä ylä- tai alanuolipainiketta pohjassa.

Mittauksen tallentaminen

Tallenna mittaus seuraavasti:

1. Käynnistä muistitila painamalla MEMORY -painiketta.
2. Paina F1-painiketta ja aseta tietojen tunnus käyttämällä nuolipainikkeilla ( ).

3. Tallenna tiedot painamalla F2-painiketta.

4. Jos muisti on täynnä, ensisijaiseen näyttöön tulee ilmoitus FULL. Valitse toinen tietojen tunnus painamalla F1-painiketta, poistu muistitilasta painamalla MEMORY -painiketta.

5. Jos muisti ei ole täynnä, tiedot tallennetaan, testeri poistuu automaattisesti muistitilasta ja näyttö palautuu edelliseen testitilaan.
6. Jos tietojen tunnusta on käytetty aiemmin, näytössä näkyy STO? Tallenna tiedot painamalla F2-painiketta uudelleen, valitse toinen tietojen tunnus painamalla F1-painiketta, poistu muistitilasta painamalla M5NORKetta.

Mittauksen hakeminen

Hae mittaus seuraavasti:

1. Käynnistä muistitila painamalla MEMORY -painiketta.
2. Käynnistä hakutila painamalla F3-painiketta.

3. Paina F1-painiketta ja aseta tietojen tunnus käyttämällä nuolipainikkeilla (↓), Jos mitään tietoja ei ole tallennettu, kaikissa kentissä on katkoviiivat.

4. Hae tiedot painamalla F3-painiketta. Testerin näyttö palaa testitilaan, jota käytettiin haettavan testin tietoihin. Näytössä näkyvä MEMORY -kuvake osoittaa, että testeri on yhä muistitilassa.

5. Vaihda tietojen tunnusnäytön ja haettujen tietojen näytön välillä painamalla F3-painiketta, kun haluat tarkistaa haettujen tietojen tunnuksen tai valita lisää haettavia tietoja.
6. Voit poistua muistitilasta milloin tahansa painamalla MEMORY -painiketta.

Muistin tyhjentäminen

Koko muistin tyhjentäminen:

1. Käynnistä muistitila painamalla MEMORY -painiketta.
2. Paina F4-painiketta. Ensisijaisessa näytössä näkyy Clr?
3. Tyhjennä kaikki muistipaikat painamalla F4-painiketta uudelleen. Testeri palaa mittaustilaan.

Testitulosten lataaminen tietokoneeseen

IR Adapter IR Device

Kuva 23. Infrapunasovittimen liittäminen

Testitulosten lataaminen tietokoneeseen:

1. Kytke infrapunasarjakaapeli tietokoneen sarjaporttiin.
2. Liitä infrapunasovitin ja laite testeriin kuten näytetään kuvassa 23.
3. Käynnistä Amproben PC-ohjelmisto.

4. Kytke testeri päälle painamalla Ⓐ -painiketta.

5. Katso tarkat testerin tietojen lataamista koskevat ohjeet ohjelmiston käyttöohjeesta.

TESTERIN KUNNOSSAPITO

Kalibrointi

Mittausten tarkkuuden varmistamiseksi on suositeltavaa antaa huoltomme kalibroida instrumentti säännöllisesti. Suositeltava kalibrointiväli on yksi vuosi.

Puhdistaminen

Pyyhi kotelo silloin tällöin kostealla liinalla ja miedolla pesuaineella. Älä käytä hankaavia aineita tai liuottimia.

Liittimissä oleva lika tai kosteus voi vaikuttaa lukemiin.

Puhdista liittimet seuraavasti:

1. Sammuta mittari ja irrota testijohtimet.
2. Ravistele pois liittimissä olevat roskat.
3. Kostuta puhdas vanupuikko alkoholilla. Puhdista kunkin liittimien ympärillä oleva alue vanupuikolla.

Paristojen testaaminen ja vaihtaminen

Testeri valvoo jatkuvasti paristojen jännitettä. Jos jännite putoaa alle 6,0 V:n (1,0 V/kenno), näytössä näkyy pariston varaus vähissä -kuvake +sen merkiksi että pariston käyttöikä on lopussa. Pariston varaus vähissä -kuvake näkyy näytössä niin pitkään, kunnes paristot vaihdetaan.

Varoitus

Vaihda paristot heti, kun pariston kuvake ( + )lee näkyviin. Näin vältyt saamasta vääriä lukemia, jotka voivat johtaa sähköiskuihin tai henkilövahinkoihin.

Varmista, että paristojen napaisuus on oikein. Väärinpäin asetettu paristo voi vuotaa.

Vaihda paristot kuuteen uuteen AA-paristoon. Testerin mukana toimitetaan alkaliparistot, mutta voit käyttää myös 1,2 V NiCd- tai NiMH-paristoja. Voit myös tarkistaa paristojen varauksen, jotta voit vaihtaa ne, ennen kuin ne ovat täysin lopussa.

Varoitus

Vältä sähköiskut tai henkilövammat irrottamalla testijohtimet ja kaikki tulosignaalit ennen paristojen vaihtamista. Estä mahdolliset vauriot tai vammat käyttämällä VAIN laitteelle määritettyjä vaihtosulakkeita,

joiden ampeeriluku, jännite- ja nopeusluokitus on kuvattu tämän ohjeen kohdassa Yleisiä teknisiä tietoja.

Paristojen vaihtaminen (ks. kuva 24):

1. Kytke testeri päälle painamalla Ⓐ -painiketta.
2. Irrota testijohtimet liittimistä.
3. Poista paristokotelon kansi kiertämällä kannen ruuveja (3) neljänneskierros vastapäivään tasakantaisella ruuvimeisselillä.
4. Paina vapautinsalpaa ja liu'uta paristonpidike pois testeristä.
5. Vaihda paristot ja aseta paristokotelon kansi takaisin paikoilleen.

Huomautus: Kaikki tallennetut tiedot katoavat, jos paristoja ei vaihdeta noin minuutin sisällä.

1. Sulje kansi kääntämällä ruuveja neljänneskierros myötäpäivään.

Kuva 24. Paristojen vaihtaminen

Sulakkeen testaaminen

1. Käännä kiertokytkin -asuntoon.

2. Oikosulje johtimet ja paina ja pidä alhaalla TEST

3. Jos sulake on viallinen, näytössä näkyy FUSE tai Err1, mikä tarkoittaa, että testeri on viallinen ja se on korjattava. Ota korjaamista varten yhteyttä Amproben huoltoon (katso Näin otat yhteyttä Amprobeen).

Mittaustoiminto Telaris ProInstall-100 Telaris ProInstall-200
Jännite ja taajuus √ √
Johdotuksen polaarisuuden tarkistin	√ √
Eristysvastus √ √
Silmukka-/linjavastus √ √
Prospektiivinen oikosulkuvirta (PSC/IK)	√ √
Vikavirtasuoja kytkentäaika √ √
Vikavirtasuojan laukaisutaso √ √
Automaattisen vikavirtasuojatestin järjestys	Ei mitään √
Pulssimaiselle virralle herkkien vikavirtasuojien (A-tyyppi) testaus	√ √
Tasaiselle DC-virralle herkkien vikavirtasuojien (B-tyyppi) testaus	Ei mitään √
Maadoitusvastus Ei mitään √
Vaihejärjestyksen ilmaisin √ √
Muut ominaisuudet
Valaistu näyttö √ √
Muisti	√ √
Muisti, liitäntä
Tietokoneliitäntä	√ √
Ohjelmisto	√ √
Mukana tulevat lisävarusteet
Pehmeä kotelo √ √
Etäohjattava koetin	√ √

Yleisiä teknisiä tietoja

Tekniset tiedot	Ominaisuus
Koko	11 cm (P) x 26 cm (L) x 13 cm (K)
Paino (paristojen kanssa)	1,5 kg
Paristojen koko ja määrä	AA, 6 kpl
Paristotyyppi	Alkaliparistot toimitetaan laitteen mukana. Voidaan käyttää myös 1,2 V NiCd- tai NiMH-paristoja (ei toimiteta laitteen mukana)
Paristojen kesto (normaali)	200 tuntia valmiustilassa
Sulake T3.15 A, 500 V, 1,5 kA 6,3	x 32 mm
Käyttölämpötila 0–40 °C
Suhteellinen kosteus 80 % 10–30	°C; 70 % 30–40 °C
Käyttöympäristön korkeus merenpinnasta	0–2000 metriä
Tiivistys IP 40
EMC (sähkömagneettinen yhteensopivuus)	Noudattaa standardia EN61326-1: 2006
Turvallisuus Noudattaa standardia	a EN61010-1 Ed 3.Noudattaa standardia EN/IEC 61010-031:2002+A1:2008.Ylijänniteluokka: 500 V / CAT III300 V / CAT IVMittausluokka III on rakennusten asennuksissasuoritettavia mittauksia varten. Tällaisia ovat mm.jakelupaneelit, virrankatkaisimet, johdotus ja kaapelointi.CAT IV -laitteet on suunniteltu suojaamaan transienteilta päävirtalähteistä, kuten sähkömittarista tai maanpinnanyläpuolella olevasta tai maanalaisesta energiajakelusta.Suorituskyky EN61557-1, EN61557-2, EN61557-3,EN61557-4, EN61557-5, EN61557-6, EN61557-7 Second edition. EN61557-10 First edition.
Saasteluokka 2
Enimmäisjännite liittimen ja maadoituksen välillä	500 V

Sähkömittausten tekniset tiedot

Tarkkuusmääritys määritellään ± (% lukema + numeroiden määrät) lämpötilassa 23 °C ± 5 °C, ≤ 80 % suhteellinen kosteus. Välillä -10 °C ja 18 °C ja välillä 28 °C ja 40 °C, tarkkuusmääritykset voivat huonontua 0,1 x (tarkkuusmääritys) astetta kohti. Seuraavia taulukoita voidaan käyttää hyväksi maksimin tai minimin näyttöarvon määrityksessä, ottaen huomioon instrumentin maksimaalisen toiminnan epävarmuuden EN61557-1-standardin kohdan 5.2.4 mukaan.

Vaihtovirtajännitteen mittaus

Mittausalue Erottelukyky Tarkkuus	50 Hz – 60 Hz	Tuloimpedanssi Ylikuormitussuoja
500 V 0,1 V 2 % +	3 numeroa 3,3 MΩ	660 V rms

Kontinuiteettitestaus ( R_LO )

Mittausalue(automaattinenasteikko)	Erottelukyky Avoimen	piirinjännite	Tarkkuus
20 Ω	0,01 Ω	>4 V	± (3 % + 3 numeroa)
200 Ω	0,1 Ω	>4 V	± (3 % + 3 numeroa)
2000 Ω	1 Ω	>4 V	± (3 % + 3 numeroa)
Huomautus: Uusilla paristoilla voidaan tehdä 2 500 virtapiirin kontinuiteettitestiä.

Mittausalue RLO	Testivirta
7,5 Ω 210 mA
35 Ω 100 mA
240 Ω 20 mA
2000 Ω 2 mA

Testikoettimen nollaus Nolla	aa testikoetin painamalla F3-painiketta.Voi vähentää enintään 2 Ω johtimen vastuksesta.Virhesanoma, jos yli 2 Ω.
Jännitteisen piirinhavaitseminen	Estää testin, jos liittimen jännite >10 V vaihtovirtaa havaitaan ennen testin aloittamista.

Eristysvastuksen mittaus (R _ISO )

Testijännitteet 100–250–500	-1000 V
Testijännitteen tarkkuus(nimellisellä testivirralla)	+10 %, -0 %

Testi-jännite	Eristys-vastusasteikko	Erottelukyky Testivirta Tarkkuus
100 V	100 kΩ - 20 MΩ	0,01 MΩ	1 mA @ 100 kΩnumeroa)	± (5 % + 5 numeroa)
	20 MΩ - 100 MΩ 0,1 MΩ ± (5 % + 5)
250 V	10 kΩ - 20 MΩ	0,01 MΩ	1 mA @ 250 kΩnumeroa)	± (5 % + 5 numeroa)
	20 MΩ - 200 MΩ 0,1 MΩ ± (5 % + 5)
500 V	10 kΩ - 20 MΩ	0,01 MΩ	1 mA @ 500 kΩnumeroa)	± (5 % + 5 numeroa)
	20 MΩ - 200 MΩ 0,1 MΩ ± (5 % + 5)
	200 MΩ - 500 MΩ	1 MΩ		±10 %
1000 V	100 kΩ - 200 MΩ	0,1 MΩ	1 mA @ 1 MΩ	± (5 % + 5 numeroa)
	200 MΩ - 1000 MΩ	1 MΩ		±10 %
Huomautus: Uusilla paristoilla voidaan tehdä 1750 eristystestiä.

Automaattinen purku	Purkuaika vakio < 0,5 sekuntia C = 1 μF tai alle
Jännitteisen piirin havaitseminen	Estää testin, jos liittimen jännite >30 V ennen testiä
Maksimi kapasitiivinen kuorma	Toimii korkeintaan 5 μF:n kuormalla.

Linjasilmukka-impedanssimittaukset: No Trip(ei laukaisua)-ja Hi Current(korkea virta)-tilojen

Käyttöjännitealue	100 - 500 V AC (50/60 Hz)
Tuloliitäntä(valitaan painikkeella)	Silmukkaimpedanssi: vaihe maahan
	Linjaimpedanssi: vaihe nollajohtoon
Peräkkäisten testien raja Automaattinen sammutus, kun sisäiset komponentit liian kuumia. Vikavirtasuojille on määritetty myös lämpötilaan perustuva sammutus.
Maksimi testivirta @ 400 V 12 A sinimuotoinen / 10 ms
Maksimi testivirta @ 230 V 7 A sinimuotoinen / 10 ms

Mittausalue Erottelukyky Tarkkuus [1]
20 Ω 0,01 Ω	No Trip (ei lau kaisua) -tila: ± (4 % + 6 numeroa)
200 Ω 0,1 Ω	±(5 %)
2000 Ω 1 Ω	±6 %	[2]
Huomautus:Pätee neutraalin piirin vastukselle < 20 Ω ja järjestelmän 30 asteen vaihekulmaan asti.[2] Voimassa verkkovirtajännitteelle > 200 V

Prospektiivisen oikosulkuvirran testi (PSC/I _K )

Laskenta Prospektiivinen oiko	sulkuvirta (PSC/IK) määritetään jakamalla mitattu verkkojännite mitatun silmukan (L-PE) vastuksella tai linjan (L-N) vastuksella, tässä järjestyksessä.
Mittausalue 0–10 kA
Erottelukyky ja yksiköt Erotte	lukyky Yksiköt
	I_K <1000 A 1 A
	I_K >1000 A 0,1 kA
Tarkkuus Määritetään silmukk	kavastuksen ja verkkojännitteenmittausten tarkkuudella.

Vikavirtasuojien testaus Testatut vikavirtasuojatyypit

Vikavirtasuojan tyyppi[6]		Telaris ProInstall-100	Telaris ProInstall-200
AC^[1]	G^[2]	√	√
AC	S^[3]	√	√
A^[4]	G	√	√
AS		√	√
B^[5]	G		√
AS			√
Huomautus:[1] AC – Vastaa vaihtovirtaan[2] G – Yleinen, ei viivettä[3] S – Aikaviive[4] A – Vastaa pulssimaiseen signaaliin[5] B – Vastaa tasaiseen tasavirtaan[6] Vikavirtasuojatesti estetään, jos V >265 ACVikavirtasuojatestit ovat sallittuja vain silloin, kun valittu virta x maadoitusvastus on alle 50 V.

Testisignaalit

Vikavirtasuojan tyyppi Testisignaalin kuvaus
AC(sinimuotoinen)	Aaltomuoto on siniaalto, joka alkaa nollapisteestä; polaarisuus määritetään vaiheen valinnalla (0°-vaihe alkaa matalasta korkeaan nollapisteellä, 180°-vaihe alkaa korkeasta matalaan nollapisteellä). Testivirran suuruus on l_ n x kerroin kaikille testeille.
A(puoliaalto)	Aaltomuoto on puoliaaltotasuunnattu siniaalto, joka alkaa nollapisteestä, polaarisuus määritetään vaiheen valinnalla (0°-vaihe alkaa matalasta korkeaan nollapisteellä, 180°-vaihe alkaa korkeasta matalaan nollapisteellä). Testivirran suuruus on 2,0 x l_ n (rms) x kerroin kaikille testeille l_ n = 0,01 A.Testivirran suuruus on 1,4 x l_ n (rms) x kerroin kaikille muille l_ n -nimellisarvoille.
B (DC) Tämä on tasainen DC	-virta, EN61557-6-standardin liitteen A:nmukaisesti

Testatut vikavirtasuojatyypit

Testitoiminto	Vikavirtasuojan valittu virta
	10 mA 30	mA 100 mA	[1]	300 mA[1]	500 mA[1]	1000 mA[2]
x 1/2, 1 √ √ √ √	√ √
x 5 √ √ √
Ramp √ √ √ √	√ √
Autom. √ √ √
Huomautus:Verkkovirta 100 V – 265 V ac, 50/60 Hz[1] Tyypin B vikavirtalaitteet vaativat verkkovirta-alueen 195–265 V.[2] Vain tyypin AC vikavirtasuojat.

Virran kerroin	*Vikavirtasuojan tyyppi	Mittausalue		Laukaisuajan tarkkuus
		Eurooppa	Iso-Britannia
x 1⁄2 G 310 ms	2000 ms			± (2 % lukema + 2 ms)
x 1⁄2	S	510 ms	2000 ms	± (2 % lukema + 2 ms)
x 1	G	310 ms	310 ms	± (2 % lukema + 2 ms)
x 1	S	510 ms	510 ms	± (2 % lukema + 2 ms)
x 5	G	50 ms	50 ms	± (2 % lukema + 2 ms)
x 5	S	160 ms	160 ms	± (2 % lukema + 2 ms)
Huomautus:*G – Yleinen, ei viivettä*S – Aikaviive

Maksimilaukaisuaika

Vikavirtasujoja I	N	Laukaisuajan raja-arvot
AC G, A, B x 1		Alle 300 ms
AC G-S, A-S, B-S x 1 Välillä	130–500 ms
AC G, A, B x 5		Alle 40 ms
AC G-S, A-S, B-S x 5 Välillä	50–150 ms

RCD/FI Laukaisuvirran mittaus/ramppitesti ( I_ N )

Virran alue Askeleen koko	Mittausalue		Mittaus-tarkkuus
	Tyyppi G Tyyppi S
30–110 %vikavirtaşuojan[1]nimellisvirrasta	10 % / I_ N [2]	300 ms/askel 500 ms/askel ±5	%
Muistiinpanot[1] 30–150 % tyypille A I_ N >10 mA30–210 % tyypille A I_ N = 10 mA20–210 % tyypille BMääritetyt laukaisuvirta-alueet (EN 61008-1):50–100 % tyypille AC35–140 % tyypille A (>10 mA)35–200 % tyypille A (≤10 mA)50–200 % tyypille B[2] 5 % tyypille B

Maadoitusvastustesti

Vain Telaris Prolnstall-200. Tämä tuote on tarkoitettu käytettäväksi asennusten mittauksiin prosessilaitoksissa, tehdaslaitoksissa ja asuinrakennuksissa.

Mittausalue Erottelukyky	Tarkkuus
200 Ω 0,1 Ω ± (3 % + 5	numeroa)
2000 Ω 1 Ω ± (5 % + 10	numeroa)

Mittausalue: RE + RPROBE [1]	Testivirta
2200 Ω 3,5 mA
16000 Ω	500 μA
52000 Ω	150 μA
Huomautus[1] Ilman ulkoisia jännitteitä

Taajuus	Antojännite
128 Hz	25 V

Jännitteisen piirin havaitseminen

Estää testin, jos liittimen jännite > 10 V vaihtovirtaa havaitaan ennen testin aloittamista.

Vaihejärjestyksen ilmaisin

Kuvake	kuvake vaihejärjestyksen ilmaisin on käytössä.
Vaihejärjestyksen näyttö Digitaal	inäytössä näkyy "1-2-3", kun järjestys on oikein.Näytössä näkyy "3-2-1", jos järjestys on väärin. Jos numeroiden tilalle näkyy viivoja, se tarkoittaa, että kelvollista määritystä ei voitu tehdä.
Käyttöjännitealue(vaiheesta vaiheeseen)	100–500 V

Sähköverkon johdotustesti

Kuvakkeet (A) osdittavat, ovatko L-PE- tai L-N-liitännät käänteiset. Laitteen käyttö estyy ja saadaan virhekoodi, jos ottovirta ei ole välillä 100–500 V. Iso-Britannian silmukka- ja vikavirtasuojatestit estyvät, jos L-PE- tai L-N-navat käännetään.

Käyttöalueet ja epävarmuudet EN 61557 -standardin mukaan

TOIMINTO	NÄYTTÖ ALUE	EN 61557 MITTAUSALUE KÄYTTÖVIRHE	NIMELLISARVOT
R_LO	0,00 Ω - 2000 Ω	0,3 Ω - 2000 Ω ± (10% + 3 num.)	4,0 VDC < U_Q < 12 VDC R_LO ≤ 2,00 Ω I_N ≥ 200 mA
R_ISO	0,00 MΩ - 1000 MΩ	1 MΩ - 200 MΩ ± (12% + 3 num.)200 MΩ - 1000 MΩ ± (15% + 5 num.)	U_N = 100 / 250 / 500 / 1000 VDC I_N = 1,0 mA
Z_I	Z _I (ei laukaisua)0,00 Ω - 2000 Ω	0,5 Ω - 2000 Ω ± (15% + 8 num.)	U_N = 230 / 400 VACf = 50/60 Hz I_PSC = 0 A - 10,0 kA
	Z _I (korkea virta)0,00 Ω - 2000 Ω	0,3 Ω - 200 Ω ± (10% + 5 num.)
T, I_ N	T 0,0-2000 ms	25-2000 ms ± (10% + 2 num.)	T@ 10 / 30 / 100 / 300 / 500 / 1000 mA
	I_ N 3-550 mA	3-550 mA ± (10% + 2 num.)	I_ N = 10 / 30 / 100 / 300 / 500 mA
Volttia	0,0-500 VAC	50-500 VAC ± (3% + 3 num.)	U_N = 230 / 400 VACf = 50/60 Hz
Vaihe	1 : 2 : 3
R_E	0,0 Ω - 2000 Ω	10 Ω - 2000 Ω ± (10% + 3 num.)	f = 123 Hz
