BRUKSANVISNING HT 500e Kit STIGA

Batteridrivna handhållna häcksaxar BRUKSANVISNING VARNING: läs igenom hela detta häfte innan du använder maskinen.

SPECIFIKATIONER [2] Matningsspänning MAX [3] Matningsspänning NOMINAL [4] Hastighet utan belastning [5] Bladhastighet [6] Skärlängd [7] Skärkapacitet [8] Vikt utan batterigrupp [9] Skärenhetens kod [10] Ljudtrycksnivå [11] Tvivel med mått [12] Uppmätt ljudeektnivå [13] Garanterad ljudeektnivå [14] Vibrationsnivå [15] Fillvalstillbehör [16] Batterigrupp [17] Batteriladdare [18] Batteriväska [19] Batterisimulator (*) Detta batteri får endast användas med Batteriväska. Det är förbjudet att sätta i batteriet i facket på maskinen. a) ANMÄRKNING: det totala angivna vibrationsvärdet har mätts i enlighet med en standardiserad testmetod och kan användas för en jämförelse mellan olika verktyg. Det totala vibrationsvärdet kan användas även vid en preliminär exponeringsbedömning. b) VARNING: vibrationsemissioner under användningen av verktyget kan skilja sig från det totala värdet som anges beroende på hur verktyget används. Därför är det nödvändigt, under arbetet, att tillämpa de följande säkerhetsåtgärderna som avses för att skydda föraren: bär handskar under användningen, begränsa användningstiden och tiderna som gasreglagets spak hålls nedtryckt.

1. Tryk på låseknappen, som sidder i

. En uaktsom handling kan forårsake alvorlig skade på en brøkdel av et sekund.

3. Ta maskinen ut av esken.

7.1.3 Bruk av ryggsekken (hvis nnes)

på fremsiden (Fig. 8).

5. trykk samtidig på knivbladets kontrollspak

7. Trykk samtidig på knivbladets kontrollspak

1. stopp maskinen med en gang (avsn. 7.5);

det lades (avsn. 8.2.2);

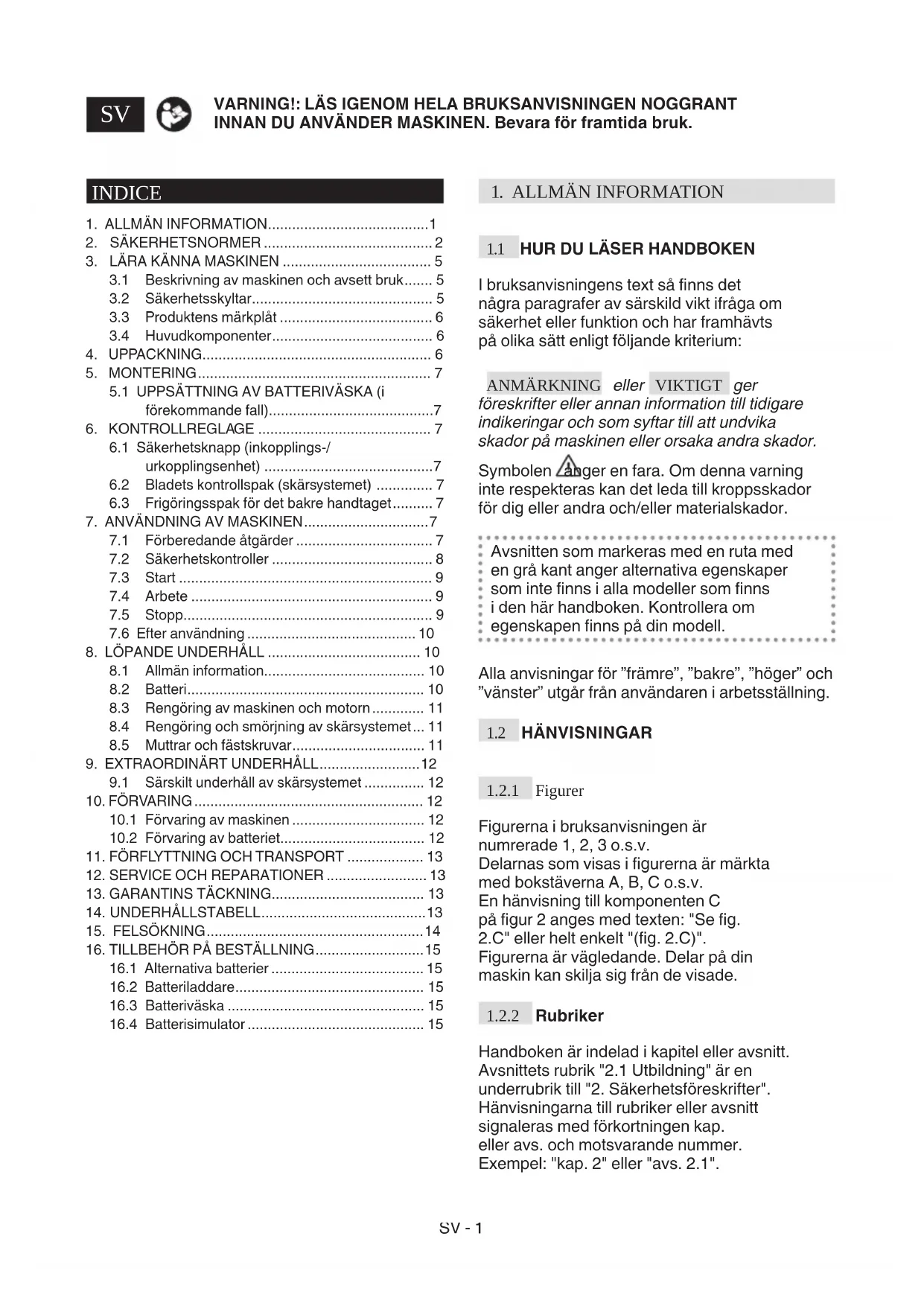

I bruksanvisningens text så nns det några paragrafer av särskild vikt ifråga om säkerhet eller funktion och har framhävts på olika sätt enligt följande kriterium: ANMÄRKNING eller VIKTIGT ger föreskrifter eller annan information till tidigare indikeringar och som syftar till att undvika skador på maskinen eller orsaka andra skador. Symbolen anger en fara. Om denna varning inte respekteras kan det leda till kroppsskador för dig eller andra och/eller materialskador. Avsnitten som markeras med en ruta med en grå kant anger alternativa egenskaper som inte nns i alla modeller som nns i den här handboken. Kontrollera om egenskapen nns på din modell. Alla anvisningar för ”främre”, ”bakre”, ”höger” och ”vänster” utgår från användaren i arbetsställning.

Figurerna i bruksanvisningen är numrerade 1, 2, 3 o.s.v. Delarnas som visas i gurerna är märkta med bokstäverna A, B, C o.s.v. En hänvisning till komponenten C på gur 2 anges med texten: "Se g. 2.C" eller helt enkelt "(g. 2.C)". Figurerna är vägledande. Delar på din maskin kan skilja sig från de visade.

Handboken är indelad i kapitel eller avsnitt. Avsnittets rubrik "2.1 Utbildning" är en underrubrik till "2. Säkerhetsföreskrifter". Hänvisningarna till rubriker eller avsnitt signaleras med förkortningen kap. eller avs. och motsvarande nummer. Exempel: "kap. 2" eller "avs. 2.1". INDICE

3.1 Beskrivning av maskinen och avsett bruk ....... 5

6.3 Frigöringsspak för det bakre handtaget .......... 7

7.6 Efter användning .......................................... 10

8.3 Rengöring av maskinen och motorn ............. 11

8.4 Rengöring och smörjning av skärsystemet ... 11

8.5 Muttrar och fästskruvar ................................. 11

9. EXTRAORDINÄRT UNDERHÅLL ......................... 12

9.1 Särskilt underhåll av skärsystemet ............... 12

Läs alla säkerhetsvarningar, instruktio- ner, illustrationer och specikationer som medföljer maskinen. Om du inte följer instruktio- nerna nedan kan det leda till elektriska stötar, brand och/eller allvarlig skada. Bevara alla föreskrifter och instruktioner för framtida bruk. Begreppet “elverktyg” som nämns i anvisningarna avser din eldrivna maskin (med kabel) eller batte- ridrivna maskin (utan kabel).

1) Säkerhet på arbetsplatsen

a) Håll arbetsplatsen ren och välbelyst. Smutsiga och mörka platser kan leda till olyckor. b) Använd inte en elektrisk utrustning i miljöer där det nns risk för explosion, i närheten av brandfarliga vätskor, gas eller pulver. Elektriska utrustningar avger gnistor som kan sätta eld på damm eller ångor. c) Håll barn och närvarande på avstånd vid användning av en elektrisk utrust- ning. En dålig uppmärksamhet kan leda till en förlorad kontroll.

2) Elektrisk säkerhet

a) Elverktygets kontakter måste passa ut- taget. Ändra aldrig kontakten på något sätt. Använd inte adaptrar med elverk- tyg som är jordade. Kontakter som inte har ändrats och matchande uttag minskar risken för elektriska stötar. b) Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Det nns ökad risk för elektriska stötar om din kropp är jordad. c) Utsätt inte elverktyg för regn eller fukt. Vatten som kommer in i ett elverktyg ökar risken för elektriska stötar. d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar. e) När du använder ett elverktyg utomhus ska du använda en förlängningssladd som är lämplig för utomhusbruk. Om du använder en sladd som lämpar sig för utomhusbruk minskar risken för elektriska stötar. f) Om det är oundvikligt att använda ett elverktyg på en våt plats, använd en strömförsörjning som skyddas av en jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektriska stötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera det du håller på med och använd sunt förnuft när du använder den elektriska utrust- ningen. Använd inte den elektriska ut- rustningen om du är trött eller under be- roende av droger, alkohol eller medicin. Ett ögonblick av bristande uppmärksamhet vid användning av elektrisk utrustning kan orsaka allvarliga personskador. b) Använd skyddskläder. Bär alltid skydds- glasögon. Bruk av en skyddande utrust- ning såsom dammskydd, halkfria skor, skyddshjälm, eller hörselskydd, minskar risken för personskador. c) Undvik en oavsiktlig start. Se till att ap- paraten är släckt innan du sätter i bat- teriet, greppar eller transporterar den elektriska utrustningen. Transportera den elektriska utrustningen med ngret på strömbrytaren eller montera batteriet med strömbrytaren i positionen “ON” underlättar olyckor. d) Ta bort alla nycklar och justeringsver- ktyg innan du aktiverar den elektriska utrustningen. En nyckel eller ett verktyg som kommer i kontakt med en roterande del kan orsaka personskador. e) Tappa inte balansen. Stå alltid i stadig position och i rätt balans. Detta tillåter en bättre kontroll av den elektriska utrustning- en i oväntade situationer. f) Bär lämpliga kläder. Bär ingen vid kläd- sel eller smycken. Håll håret, kläder och handskar borta från delar i rörelse. Vida kläder, smycken eller långt hår kan fastna i delarna i rörelse. g) Om anordningar ska kopplas till anlägg- ningarna för utsugning och insamling av pulver, se till att de kopplas och an- vänds på lämpligt sätt. Användningen av dessa anordningar kan minska risker kopp- lade till damm. h) Låt inte din förtrogenhet med maski- nens användning leda till att du känner dig för säker och försummar säkerhets- principerna. Oaktsamhet kan orsaka all- varlig skada på en bråkdel av en sekund.

4) Användning och förvaring av den elektri-

ska utrustningen a) Överbelasta inte den elektriska utrust- ningen. Använd den elektriska utrust- ningen som avsetts för arbetet. AvseddSV - 3 elektrisk utrustning kommer att utföra arbe- tet bättre och på ett säkrare sätt och på den hastighet som den tillverkats för. b) Använd inte den elektriska utrustnin- gen om strömbrytaren inte är i grad att starta den eller stoppa den som den ska. Elektrisk utrustning som inte kan akti- veras med strömbrytaren är en fara och ska repareras. c) Avlägsna ackumulatorn från sitt fack innan du utför något arbete för regle- ring eller byte av tillbehör eller innan den elektriska utrustningen repareras. Dessa förebyggande säkerhetsåtgärder minskar riskerna för start genom olyckshän- delse av den elektriska utrustningen. d) Förvara den elektriska utrustningen långt borta från barn när den inte läng- re används och låt inte personer som inte känner till utrustningen och som inte läst igenom dessa instruktioner an- vända denna. Elektrisk utrustning är farlig om den används av oerfarna personer. e) Var noggrann med underhållsarbetet för den elektriska utrustningen. Kontrollera att de rörliga delarna är linjerade och fria i sin rörelse, att inga delar är trasiga och att det inte nns något annat som kan hindra den elektriska utrustningens funktion. Om den elektriska utrustning- en går sönder ska den repareras innan den används. Många olyckor orsakas av ett för dåligt underhållsarbete. f) Håll alla vassa delar rena och ordentligt slipade. Ett lämpligt underhållsarbete av skärenheter med bladen ordentligt slipade gör att man inte lätt fastnar och den blir lätt- are att kontrollera. g) Använd den elektriska utrustningen och tillbehören enligt instruktionerna som medföljer och med hänsyn till ar- betsförhållandena och typen av arbete som ska utföras. Att använda ett elektriskt verktyg till annat arbete än det som det av- ses för kan orsaka farliga situationer. h) Håll handtagen torra, rena och utan olja och fett. Hala handtag gör det inte möjligt att hantera och kontrollera verktyget på ett säkert sätt i oväntade situationer.

5) Användning och försiktighetsåtgärder för

batteridrivna verktyg a) Ladda endast med tillverkarens avsed- da batteriladdare. En laddare som avsetts för en typ av batteripaket kan skapa en brandrisk om den används för andra typer av paket. b) Använd eldrivna verktyg endast med de specikt fastställda batteripaketen. En användning av andra batteripaket kan ska- pa risk för kroppsskada och brand. c) När batteripaketet inte används ska det hållas på avstånd från andra me- tallföremål som klamrar, mynt, nycklar, spikar, skruvar och andra små metal- lföremål som kan skapa en anslutning mellan två poler. En kortslutning av bat- teriets poler kan leda till brännskador eller olyckor. d) Om batteriet är i dåligt skick kan det läcka vätska: undvik all kontakt. Skölj omedelbart med vatten vid en oavsiktlig kontakt. Om vätskan kommer i kontakt med ögonen, kontakta omedelbart en läkare. Vätskan som läckt från batteriet kan orsaka irritationer eller brännskador. e) Använd inte ett skadat eller ändrat bat- teripaket eller instrument. Skadade eller ändrade batterier kan orsaka oförutsedda beteenden, vilket kan leda till brand, explo- sion eller risk för skada. f) Utsätt inte batteripaketet för eld eller för höga temperaturer. Exponering för eld eller temperaturer över 130 °C kan orsaka explosion. ANMÄRKNING. Temperaturen ”130 °C” kan ersättas med temperaturen ”265 °F”. g) Följ alla laddningsinstruktioner och lad- da inte batteriet utanför det temperatu- rområde som anges i instruktionerna. Felaktig laddning eller vid temperaturer ut- anför det angivna området kan skada batte- riet och öka risken för brand.

a) Låt endast fackmän reparera den elektriska utrustningen och se till att endast originala reservdelar används. Detta gör så att säkerheten av den elektris- ka utrustningen bibehålls. b) Reparera aldrig skadade batterier. Bat- terier får endast underhållas av tillverkaren eller auktoriserade serviceföretag.

a) Håll alla kroppsdelar på avstånd från bla- det. Ta inte bort klippta materialet och håll inte i det material som ska klippas medan bladen är i rörelse. Bladen fortsätter att röra sig efter att strömbrytaren har stängts av. Ett ögonblicks ouppmärksamhet när du använder häcksaxen kan leda till allvarliga personskador. b) Flytta häcksaxen genom att hålla den i handtaget med bladet stilla och se till att inte trycka på någon strömbrytare. Korrekt tran-SV - 4 sport av häcksaxen minskar risken för oavsiktlig start och efterföljande personskador orsakade av bladen. c) Montera alltid bladskyddet när du tran- sporterar eller förvarar häcksaxen. Korrekt hantering av häcksaxen minskar risken för per- sonskador orsakade av bladen. d) Vid borttagning av fastklämt material el- ler vid service av verktyget, se till att alla strömbrytare är avstängda och att batteri- paketet har tagits bort eller kopplats bort. Oväntad start av häcksaxen vid borttagning av material som fastnat eller vid underhåll kan leda till allvarliga personskador. e) Håll endast häcksaxen i handtagens isole- rade ytor, eftersom bladet kan komma i kon- takt med dolda kablar. Blad som kommer i kon- takt med en “strömförande” kabel kan “strömföra” de exponerade metalldelarna på häcksaxen och orsaka en elektrisk stöt för användaren. f) Håll alla nätkablar och kablar borta från skärområdet. Nätkablar kan vara dolda i häckar eller buskar och oavsiktligt skäras av bladet. g) Använd inte häcksaxen vid dåligt väder, särskilt inte om det nns risk för blixtned- slag. Detta minskar risken för att träas av blix- ten. h) Under arbetet så ska alltid maskinen håll- as ordentligt med båda händerna. Användn- ingen av en enda hand kan göra att du förlorar kontrollen och orsaka allvarliga kroppsskador. Vid förstörelse eller olyckor under ar- betet, stäng omedelbart av motorn och ställ maskinen på avstånd för att inte orsaka er skador. Vid olyckor som medför kroppsska- dor, ge omedelbart första hjälpen och kon- takta ett sjukhus för nödvändig vård. Ta nog- grant bort eventuella rester som kan orsaka materialskador eller skador på människor eller djur om de inte tas bort. Om du utsätts en längre tid för vibratio- ner kan det leda till neurovaskulära skador och störning (kända även som Raynaud fe- nomen eller vita ngrar) speciellt för de som lider av cirkulationsstörningar. Symptomerna kan gälla händer, handleder och ngrar och symtomen kan vara att man förlorar känseln, avtrubbning, att det kliar, smärta, hudförändr- ingar eller strukturella ändringar på huden. Dessa eekter kan öka vid låga miljötemper- aturer och /eller av ett för hårt grepp om han- dtaget. Om någon av dessa symptom skulle uppstå, minska på användningstiden och kontakta en läkare.

2.3 UNDERHÅLL, FÖRVARING

Ett regelbundet underhåll och en korrekt förv- aring bevarar maskinens säkerhet och dess prestandanivå

• När du stannar maskinen för underhåll, in- spektion, förvaring eller för att byta redskap ska du stänga av motorn, koppla bort maski- nen från elnätet och se till att alla rörliga delar står helt stilla.

• Låt maskinen svalna innan du utför några kontroller eller justeringar och innan du ställ- er undan den.

• Förvara maskinen omsorgsfullt och rent, på en torr plats och utom räckhåll för barn.

• Använd aldrig maskinen med utslitna eller skadade delar. Felaktiga eller försämrade delar måste bytas ut och får aldrig repareras.

• För att minska risk för brand, lämna inte behållarna med restmaterial inuti lokalen. Ljud- och vibrationsnivån som anges i de här instruktionerna är maximivärden för användning av apparaten. Användningen av en skärenhet i obalans, en för hög hastighet, inget underhåll, påverkar väsentligen ljud- och vibrationsemissioner. Därför måste du använda skydd mot möjliga skador som be- ror på en hög ljudnivå och vibrationspåkänni- ngar. Förutse ett underhåll av maskinen, bär hörselskydd och ta pauser under arbetet.

2.4 BATTERI/BATTERILADDARE

VARNING De följande säkerhetsnormerna omfattar säkerhetsföreskrifter i batteriladdarens bruk- sanvisning.

• För att ladda batterier, använd endast batteri- laddare som rekommenderas av tillverkaren. En olämplig batteriladdare kan orsaka en elektrisk stöt, överhettning eller läcka av korro- siv vätska från batteriet.

• Använd endast de specika batterierna som förutses för ditt verktyg. En användning av an- dra batterier kan orsaka skador och brandrisk.

• Håll batteriet som inte används på avstånd från gem, mynt, nycklar, spikar, skruvar eller andra små metalldelar som kan orsaka en kortslut- ning på kontakterna. En kortslutning mellan batterikontakterna kan medföra förbränning eller brand.

• Använd inte batteriladdaren på platser där det nns ångor, antändbara ämnen eller lättant- ändliga ytor som papper, tyg, osv. Under lad- dningen värms batteriladdaren och kan orsaka brand.SV - 5

• Under transporten av ackumulatorer, se till att kontakterna inte kopplas mellan varandra och använd inte metallbehållare för transport.

• Följ noggrant lokala bestämmelser för bort- skaande av emballage, trasiga delar och an- dra enheter som kan medföra kraftiga miljöe- ekter. Dessa avfall får inte kastas i soporna utan ska separeras och överlämnas till insam- lingscentraler som återvinner materialen.

• Följ noggrant lokala bestämmelser för bort- skaande av material som nns kvar.

• När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar. Släng inte elektriska apparater i hushåll- savfallet. Enligt det Europeiska direktivet 2012/19/EU gällande bortskaande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med natio- nella normer, urladdade elektriska apparater skall samlas upp separat för att slutligen kunna åter- användas på ett eko-kompatibelt sätt. Om elektri- sk utrustning slängs på soptippen eller på marken kan de giftiga ämnena nå vattennivån och på så vis komma i kontakt med näringskedjan och ska- da din hälsa och välmående. För mer information gällande bortskaande av produkten, kontakta kompetent myndighet gällande hushållsavfall eller er återförsäljare. Vid slutet av batteriernas livslängd, skaa bort dem på ett miljövänligt sätt. Batterier innehåller material som kan vara farligt för dig och för miljön. Det ska tas bort och de- poneras separat på en anläggning som kan hantera litiumjonbatterier. En separat insamling av begagnade pro- dukter och emballage tillåter en återvinn- ing av materialen och en återanvändning. Återanvändningen av återvinningsmaterial förebygger en miljöförorening och minskar råvarubehovet.

Den här maskinen är ett trädgårdsredskap och närmare bestämt en batteridriven bärbar häcksax. Maskinen består huvudsakligen av en motor som aktiverar skärsystemet. Användaren kan aktivera huvudreglagen på säkert avstånd från skärsystemet.

3.1.1 Förutsedd användning

Den här maskinen har formgetts och konstruerats för att:

• Beskärningen och regleringen av häckar och buskar, som består av buskage med små grenar (tvärsnitt på högst 15 mm);

• att användas av en enda användare.

3.1.2 Felaktig användning

Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador. Följande anses som felaktig användning (som exempel, men inte uteslutande):

• gräsklippning i allmänhet och speciellt nära rep;

• malning av material för kompostering;

• använda maskinen med skärsystemet över axelnivå;

• använda maskinen för ett annat material än växter och plantor;

• användning av skärenheter som skiljer sig från de som anges i tabellen "Teknisk specikationer". Fara för allvarliga personskador

• att maskinen används av era personer. VIKTIGT En felaktig användning av maskinen medför att garantin upphör. I detta fall avsäger sig tillverkaren allt ansvar och användaren ska stå för utgifter som beror på egendomsskador eller kroppsskador på användaren eller andra personer).

3.1.3 Typ av användare

Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Maskinen är avsedd för "fritidsbruk".

3.2 SÄKERHETSSKYLTAR

På maskinen sitter olika symboler (Fig. 2). De påminner användaren om de beteenden som ska följas för att maskinen ska användas på ett säkert sätt. Symbolernas betydelse:SV - 6 VARNING! FARA! Denna maskin, om den inte används på ett riktigt sätt, kan vara farlig i sig och för andra. VARNING! Läs igenom bruksanvisningen innan du använder maskinen. Använd skyddsglasögon. Bär tjocka och halksäkra arbetshandskar. Utsätt inte för regn (eller fukt)

FARA FÖR UTSLUNGANDE

AV FÖREMÅL! Var försiktig med material som kan slungas ut av skärsystemet vilket kan orsaka allvarliga kropps- eller materialskador.

FÖREMÅL! Se till att alla personer eller husdjur håller sig på minst 15 m avstånd när maskinen används. Risk för skärsår! Håll händer och fötter på avstånd från bladen. VIKTIGT Förstörda eller oläsliga etiketter måste bytas. Beställ nya etiketter hos din auktoriserade serviceverkstad.

3.3 PRODUKTENS MÄRKPLÅT

På identikationsetiketten står följande uppgifter(Fig. 1 ):

1. EG:s överensstämmelsemärke

2. Tillverkarens namn och adress

Anteckna maskinens identieringsuppgifter där det avses på etiketten (se omslagets baksida). VIKTIGT Använd identieringsuppgifterna på produktens märkplåt varje gång som du kontaktar en serviceverkstad. VIKTIGT Ett exempel på en försäkran om överensstämmelse nns på de sista sidorna i handboken.

3.4 HUVUDKOMPONENTER

Maskinen består av följande huvudkomponenter som följande funktioner motsvarar (Fig. 1 ): A. Motor: sätter skärsystemet i drift. B. Blad (skärsystem): denna del är avsedd att klippa växter. C. Främre handtag: används för att styra maskinen och här sitter säkerhetsbrytaren. D. Bakre handtag: används för att styra maskinen och här sitter huvudstyrreglagen. E. Bladskydd (för transport och föryttning av maskinen): skyddar mot oavsiktlig kontakt med skärsystemet som kan orsaka allvarliga skador. F. Batteri (tillbehör på beställning, avs. 16.1): enhet som försörjer verktyget med ström; Dess egenskaper och användningsområden beskrivs i en specik bruksanvisning. G. Batteriladdare (tillbehör på beställning, avs. 16.2): enhet som används för att ladda batteriet; Dess egenskaper och användningsområden beskrivs i en specik bruksanvisning. det nns två modeller av batteriladdare: G1 (snabb batteriladdare); G2 (standard batteriladdare);. H. Batteriväska (tillbehör på begäran, avs. 16.3): enhet som gör det möjligt att hysa batterierna.

I. Anslutningssladd: sladd som ansluter

maskinen till batteriväskan. J. Batterisimulator (tillbehör på begäran, avs. 16.4): anordning som tillåter maskinen att använda batteriväskan om den placeras i sitt fack.

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.SV - 7 Uppackningen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att ytta maskinen och emballagen med hjälp av lämpliga utrustningar.

1. Öppna emballaget försiktigt och se till

att inga komponenter tappas bort.

2. Läs dokumentationen som nns inuti

lådan, inklusive bruksanvisningen.

3. Packa upp maskinen.

4. Kassera lådan och emballaget i

enlighet med lokala bestämmelser.

(I FÖREKOMMANDE FALL) Batteriväskan mottas färdigmonterad (Fig. 1.H) och kan lossas från axelremmens hållare (Fig. 3) och bäras för hand. För att lossa batteriväskan tryck på de två översta knapparna (Fig. 3.A). Batterifack nns på väskans båda sidor (Fig. 4) På väskans högra sida nns:

• ett USB-uttag för laddning av andra enheter (t.ex. mobiltelefoner) (Fig. 5.C). För att undvika att ha en lös kabel nns det passager på båda sidor och i det bakre området genom vilket strömkabeln ska passera.

URKOPPLINGSENHET) Tryck på den här knappen för att koppla eller koppla ur maskinens elkrets (Fig. 6.A). En lysdiod tänd: maskinens elkrets är aktiverad (Fig. 6.B). Maskinen är klar för bruk. Båda lysdioderna tända: maskinen är igång. Släckta lysdioder: elkretsen är helt urkopplad. VIKTIGT Under föryttning, håll aldrig ngret på knappen för att undvika oavsiktlig start. Ikonen "Observera" (Fig. 6.F) tänds vid maskinfel (konsultera Problemidentiering, avs. 15).

6.2 BLADETS KONTROLLSPAK

(SKÄRSYSTEMET) Gör att du kan aktivera och reglera bladets hastighet. Skärsystemet (Fig. 1.B) kan endast aktiveras om bladets styrspak (Fig. 6.C) och säkerhetsbrytaren trycks ner samtidigt (Fig. 6.D). Skärsystemet stannar automatiskt upp när spaken eller säkerhetsbrytaren släpps.

6.3 FRIGÖRINGSSPAK FÖR DET

BAKRE HANDTAGET Frigöringsspaken (Fig. 6.E) tillåter en reglering av det bakre handtaget (g. 1.D) i 3 olika riktningar jämfört med skärsystemet, för att på ett bekvämare sätt kunna nputsa häcken. Regleringen av handtaget ska göras när säkerhetsknappen inte trycks ner (släckt ljus).

7. ANVÄNDNING AV MASKINEN

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

7.1 FÖRBEREDANDE ÅTGÄRDER

Innan maskinen används är det nödvändigt att en rad kontroller och ingrepp utförsSV - 8 för att garantera att arbetet utförs på ett lämpligt sätt och med högsta säkerhet. Ställ maskinen horisontellt och stabilt på marken.

7.1.1 Kontroll av batteriet

Maskinen tillhandahålls utan batteri. Köp ett batteri med lämplig kapacitet för driftskraven och ladda det enligt anvisningarna i batteriets bruksanvisning. Listan över batterier för den här maskinen nns i tabellen i tabellen "Tekniska specikationer".

• Innan varje användning: – kontrollera batteriets laddningsstatus genom att följa anvisningarna i batteriets handbok.

7.1.2 Reglering av handtaget

Utför arbetet med säkerhetsknappen inaktiv (släckt ljus).

1. Dra det bakre handtagets

frigöringsspak bakåt (Fig. 7.A);

2. vrid det bakre handtaget (Fig. 7.B);

3. släpp frigöringsspaken (Fig. 7.A);

4. vrid handtaget tills det klickar

på plats i önskad position. VIKTIGT Innan maskinen används, se till att frigöringsspaken gått tillbaka i låst läge och att det bakre handtaget är stabilt. Under arbetet ska det bakre handtaget alltid vara vertikalt, oberoende av positionen för skärsystemet.

7.1.3 Användning av väskan

1. Sätt i batteriet i ett av facken på

batteriväskan (Fig. 4) och tryck det riktigt i botten tills du hör ett klickljud som sätter det på plats. Kontrollera den elektriska kontakten;

2. anslut sladden till väskan i rätt uttag

(Fig. 5.A) och rotera den tills du hör ett klickljud som sätter det på plats och kontrollera den elektriska kontakten;

3. justera axelremmarna och stäng

selen framifrån (Fig. 8).

7.2 SÄKERHETSKONTROLLER

Utför de följande säkerhetskontrollera och kontrollera att resultaten motsvarar uppgifterna som anges i tabellerna. Utför alltid säkerhetskontroller innan användningen.

7.2.1 Allmän kontroll

Föremål Resultat Handtag (Fig. 1.C, Fig. 1.D) och skydd Rena, torra, korrekt fastsatta till maskinen Skruvar på maskinen och på bladet Riktigt åtskruvade (inte lösa) Genomströmning av kylluft Inte tilltäppta Blad (Fig. 1.B) Vassa, inga tecken på skada eller slitage Skydd Hela, inte skadade. Batteri (Fig. 1.F) Ingen skada på höljet, inga läckage Maskin Inget tecken på skada eller slitage Elkablar Hela isoleringen är hel. Hela för att undvika gnistor Bladets styrspak (Fig. 6.C), säkerhetsbrytare (Fig. 6.D) Ska kunna röra sig problemfritt, tryck inte för hårt. Provkörning Ingen onormal vibration. Inget onormalt ljud

7.2.2 Test av maskinens funktion

1. Sätt i batteriet i

säkerhetsknappen (Fig. 9.A) Det gröna ljuset ska tändas (elkrets aktiv) och skärsystemet ska inte röra sig Starta maskinen (avs. 7.3 );

1. aktivera samtidigt

bladets styrspak (Fig. 9.B) säkerhetsbrytaren trycks ner samtidigt (Fig. 9.C);

2. släpp bladets styrspak

(Fig. 9.B) eller säkerhetsbrytaren (Fig. 9.C);

1. Bladet ska röra sig

automatiskt och snabbt gå tillbaka till friläget och bladet ska stanna uppSV - 9 Åtgärd Resultat

1. Bladet ska stanna upp

Om ett resultat skiljer sig från de som anges i följande tabeller kan maskinen inte användas! Överlämna maskinen till en serviceverkstad för att kontrollera fallet och för en eventuell reparation.

1. Avlägsna bladets skydd (Fig.

1.E) (om det används);

2. se till att bladet inte vidrör

marken eller andra föremål;

3. sätt i batteriet korrekt i facket (Fig. 10.A );

4. tryck på säkerhetsknappen (Fig. 9.A);

5. aktivera samtidigt bladets styrspak (Fig.

9.B) och säkerhetsbrytaren (Fig. 9.C).

1. Stå stilla och stabilt;

2. se till att bladet inte vidrör

marken eller andra föremål;

3. sätt i batterisimulatorn korrekt i sitt

6. tryck på säkerhetsknappen (Fig. 9.A)

7. aktivera samtidigt bladets styrspak (Fig.

9.B) och säkerhetsbrytaren (Fig. 9.C)

För att använda maskinen, gör så här:

• håll alltid maskinen ordentligt med bägge händer med skärsystemet under axelnivå; Ta inte bort skuret materialet eller håll fast materialet som skall skäras medan klingan är i funktion. Se till att säkerhetsknappen är inaktiv (släckt ljus) när kapat material tas bort. ANMÄRKNING Under arbetet skyddas batteriet mot en total urladdning genom en skyddsanordning som släcker maskinen och blockerar funktionen. ANMÄRKNING Efter en minuts inaktivitet, släcks maskinen automatiskt, om den är tänd.

Det rekommenderas att först skära häckens två vertikala sidor och sedan överdelen. ANMÄRKNING Batterilivet (och därmed ytan som kan klippas innan laddningen) beror på olika faktorer som beskrivs i (avs. 8.2.1.

7.4.1.a Vertikal beskärning

Beskärningen ska göras med bågrörelse nerifrån och upp med bladet så långt från kroppen som möjligt (Fig. 11).

7.4.1.b Horisontell beskärning

Det bästa resultatet uppnås med bladet lätt lutat (5° - 10°) i skärriktningen, med en bågrörelse och arbeta långsamt och konstant, speciellt med mycket tjocka häckar (Fig. 12).

7.4.2 Rekommendationer för användning

Om bladen blockeras eller fastnar i grenarna under användningen:

1. stanna genast maskinen (avs. 7.5);

2. vänta tills skärsystemet stannat upp;

Om skärsystemet värms upp för mycket under arbetet ska bladens invända ytor smörjas (avs. 8.4). Det här arbetet ska utföras med avstängd maskin och utan batteri (ska inte sitta i facket) (avs. 8.2.2).

För att stänga av maskinen:

• släpp bladets styrspak (Fig. 9.B) eller säkerhetsbrytaren (Fig. 9.C);

• inaktivera säkerhetsknappen (släckt ljus) (Fig. 9.A).SV - 10 Det några sekunder innan skärsystemet stannar upp efter att maskinen stängts av. Stanna alltid maskinen: – vid föryttning mellan arbetsplatser. Under föryttningarna, håll aldrig ngret på säkerhetsknappen för att undvika en oavsiktlig start.

7.6 EFTER ANVÄNDNING

7.6.1 Efter användning med batteriet

• Avlägsna batteriet från facket och ladda det (avs. 8.2.2).

• Installera bladskyddet (Fig. 1.E) när skärsystemet står still.

• Låt motorn kallna innan maskinen ställs inomhus.

• Utför rengöring (avs. 8.3).

• Kontrollera att det inte nns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruvar och bultar eller kontakta en auktoriserad serviceverkstad.

7.6.2 Efter användning med

batterisimulator (om förekommande)

2. ta bort batterisimulatorn från

4. koppla bort anslutningskabeln från

batterisimulatorn (Fig.13.I) och från batteriväskan (g. 5.A)

5. ta bort batteriväskan (Fig. 14) och

börja att ladda (avs. 8.2.2);

6. låt motorn kallna innan

maskinen ställs inomhus;

7. utför rengöring (avs. 8.3);

8. kontrollera att det inte nns lösa eller

skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruvar och bultar eller kontakta en auktoriserad serviceverkstad. VIKTIGT Ta alltid bort batteriet (avs. 8.2.2) och montera bladskyddet varje gång som maskinen inte används eller lämnas obevakad.

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror. Gör följande före något som helst underhållsingrepp:

• avlägsna batteriet från facket och ladda det (avs. 8.2.2);

• montera bladets skydd när skärsystemet står still (förutom i det fall då arbeten ska göras på själva bladet);

• låt motorn kallna innan maskinen ställs inomhus;

• bär lämpliga kläder, arbetshandskar och skyddsglasögon;

• läs igenom instruktionerna. – Intervallerna och typen av arbeten nns i "Underhållstabellen" (se kap. 14). Tabellen har som uppgift att hjälpa dig med att upprätthålla din maskins eektivitet och säkerhet. Den omfattar de huvudsakliga åtgärderna och de förutsedda intervallerna. Utför motsvarande åtgärd när den första tidsfristen inträar. – Användning av icke originala reservdelar eller tillbehör kan äventyra maskinens funktion och säkerhet. Tillverkaren avsäger sig allt ansvar vid skador som orsakats av sådana produkter. – Originalreservdelar tillhandahålls av auktoriserade serviceverkstäder och återförsäljare. VIKTIGT Alla underhållsarbeten och regleringar som inte beskrivs i den här handboken måste utföras av din återförsäljare eller av ett specialiserat center.

Batterilivet (och därmed ytan som kan klippas innan laddningen) beror huvudsakligen på: a. miljöfaktorer som skapar ett högre energibehov: – beskärning/utjämning av mycket tjock eller fuktig häck;SV - 11 – beskärning/utjämning av buskage med för stora grenar; b. användarens beteende, som ska undvika: – att ofta tända och släcka maskinen under arbetet, – en olämplig beskärningsmetod i förhållande till arbetet som ska utföras (avs. 7.4.1); – en skärhastighet som är olämplig för tillståndet på häcken som ska beskäras. För att förbättra batterilivet rekommenderas det att:

• skära häcken när den är torr;

• ställa in skärhastigheten som passar för buskagets tillstånd;

• använda den teknik som är lämpligast för arbetet som ska utföras. Om du vill använda maskinen för arbeten som varar längre än den tid som standardbatteriet kan garantera är det möjligt att:

• köpa ett andra standardbatteri för att omedelbart ersätta ett urladdat batteri, utan att arbetet behövs avbrytas;

• köpa ett batteri med högre batteriliv i förhållande till standardbatteriet (avs. 16.1).

8.2.2 Borttagning och laddning av batteriet

1. Tryck på spärrknappen på maskinens

batteri (Fig. 13.A) eller på väskan (Fig. 14. A) (om förekommande);

2. ta bort batteriet från maskinen (Fig.

13.B) eller från batteriväskan (Fig. 14.B) (om förekommande);

3. sätt i batteriet (Fig. 15.A) i sitt fack

till ett uttag med den nätspänning som anges på märkskylten;

5. ladda det helt genom att följa anvisningarna

i handboken för batteriet/batteriladdaren. ANMÄRKNING Batteriet har ett skydd som förhindrar en omladdning om omgivningstemperaturen inte är mellan 0 och +45 °C. ANMÄRKNING Batteriet kan inte laddas om när som helst, även delvis, utan en risk att det skadas.

8.2.3 Borttagning av batteriet på maskinen

När laddningen slutförts:

1. ta bort batteriet från batteriladdaren (Fig.

16.A) (undvik att fortsätta laddningen efter att det laddats färdigt);

2. anslut batteriladdaren (Fig. 16.B) från elnätet;

3. sätt i batteriet i sitt fack på maskinen (Fig.

10.A) eller i ett av facken på batteriväskan (Fig. 4) (om förekommande)

4. tryck det riktigt i botten tills du hör

ett klickljud som sätter det på plats. Kontrollera den elektriska kontakten.

8.3 RENGÖRING AV MASKINEN

OCH MOTORN För att minska brandrisken, ta bort rester av blad, grenar eller överskottsfett från maskinen och speciellt motorn.

• Gör alltid rent maskinen efter användningen med en ren trasa och neutralt rengöringsmedel.

• Avlägsna all fukt med hjälp av en mjuk och torr trasa. Fukten kan leda till risk för elstötar.

• Använd inte aggressiva rengöringsmedel eller lösningar för att göra rent plastdelar eller handtagen.

• Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska komponenterna.

• För att undvika en överhettning och skador på motorn eller batteriet, se till att kylsystemets luftintag är rent och fritt från skräp.

Efter ett arbete rekommenderas det att göra rent och smörja klingorna för att öka eektiviteten och livslängden: Vidrör inte skärsystemet förrän batteriet avlägsnats och systemet står helt still.

• Ställ maskinen horisontellt och stabilt på marken.

• Gör rent klingorna med en torr trasa och använd en borste för smuts som är svårt att ta bort.

• Smörj bladen med en tunn hinna specik olja, helst inte förorenande, längs bladets övre kant.

8.5 MUTTRAR OCH FÄSTSKRUVAR

• Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin under säkra funktionsförhållanden.

• Kontrollera regelbundet att handtagen har fästs riktigt.SV - 12

Vidrör inte skärsystemet förrän batteriet avlägsnats och skärsystemet står helt still. Om klingorna används i överensstämmelse med instruktionerna behövs inget underhåll eller slipning.

Kontrollera regelbundet att bladen inte är böjda, skadade eller slitna och att skruvarna har dragits åt riktigt. Ingen reglering av avståndet mellan bladen är nödvändig eftersom spelet är fabriksinställt.

En slipning av skärbladen är nödvändig när klippningen inte längre är tillfredsställande och när grenar fastnar ofta. Av säkerhetsskäl rekommenderas det att slipningen utförs av en specialiserad verkstad som har den kompetens och utrustning, som krävs för att utföra arbetet utan risk för skada på bladet och utan risk för att det inte fungerar på säkert sätt under användning. Ett blad med slitna skär ska aldrig slipas. Det ska alltid bytas ut.

Bladet får aldrig repareras utan måste bytas ut så fort som tecken på skada framträder eller om slipningsgränsen överstigs. Av säkerhetsskäl rekommenderas det att bytet utförs av en specialiserad verkstad. På denna maskin förutses en användning av blad med koden som anges i tabellen Tekniska specikationer. Med tanke på produktens utveckling, kan bladen i tabellen "Tekniska specikationer" ersättas med andra med liknande egenskaper ifråga om utbytbarhet och funktionssäkerhet.

VIKTIGT Säkerhetsföreskrifterna som ska följas under förvaringen beskrivs i avs. 2.4. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

10.1 FÖRVARING AV MASKINEN

När maskinen ska ställas undan:

1. avlägsna batteriet från facket

och ladda det (par. 8.2.2);

2. installera bladskyddet när

skärsystemet står still

3. låt motorn kallna innan

maskinen ställs inomhus;

4. utför rengöring (avs. 8.3);

5. kontrollera att det inte nns lösa eller

skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruvar och bultar eller kontakta en auktoriserad serviceverkstad;

6. ställa undan maskinen:

– i en torr miljö – skyddad mot väder och vind – på en plats utom räckhåll för barn – se till att nycklar eller verktyg som använts för underhållsarbetet tagits bort.

10.2 FÖRVARING AV BATTERIET

Batteriet ska förvaras i skugga, på en sval plats utan fukt. ANMÄRKNING Vid ett längre stillastående ska batteriet laddas varannan månad för att förlänga livslängden.SV - 13

11. FÖRFLYTTNING OCH TRANSPORT

Varje gång som maskinen ska föryttas eller transporteras, utför följande: – stanna maskinen (avs. 7.5); – avlägsna batteriet från facket och ladda det (par. 8.2.2); – installera bladskyddet när skärsystemet står still – bära kraftiga arbetshandskar; – hålla enbart maskinen i handtagen och rikta skärsystemet i motsatt riktning än den för drift. När maskinen transporteras med ett fordon ska du: – spänn fast maskinen med vajrar eller kedjor; – placera den så att den inte kan skada någon.

12. SERVICE OCH REPARATIONER

Den här handboken ger alla anvisningar som behövs för att använda maskinen och för ett korrekt löpande underhåll som kan utföras av användaren. Allt justeringsarbete och underhållsarbete som inte beskrivs i denna bruksanvisning ska utföras hos din återförsäljare eller en specialiserad serviceverkstad som har tillräcklig kunskap och nödvändiga verktyg för att utföra ett korrekt arbete och bibehålla maskinens ursprungliga säkerhet. Ingrepp som utförs av olämpliga strukturer eller av ej kvalicerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla.

• Endast auktoriserade serviceverkstäder får utföra garantireparationer och -underhåll.

• Auktoriserade serviceverkstäder använder endast originalreservdelar. Originalreservdelar och tillbehör har specialutvecklats för maskinerna.

• Icke-originalreservdelar och tillbehör godkänns inte Tillverkaren har inte någon som helst ansvar eller förpliktelse vid en användning av icke-originalreservdelar och tillbehör vilket påverkar maskinens säkerhet.

• Det rekommenderas att överlämna maskinen en gång om året till en auktoriserad serviceverkstad för underhåll, assistans och kontroll av säkerhetsanordningarna.

13. GARANTINS TÄCKNING

Garantin täcker samtliga material- och fabrikationsfel. Användaren ska följa den bifogade bruksanvisningen noggrant. Garantin täcker inte skador som orsakas av följande:

• försummelse av att läsa bifogad bruksanvisning

• felaktig eller otillåten användning eller montering

• användning av icke-originalreservdelar

• användning av tillbehör som inte levererats av eller inte är godkända av tillverkaren. Garantin täcker inte heller:

• normalt slitage på förbrukningsmaterial såsom hjul, blad, brytbultar och kablar

• normalt slitage. Köparen skyddas av nationell lagstiftning. Köparens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.

14. UNDERHÅLLSTABELL

Ingrepp Intervall Anmärkningar MASKIN Kontroll av alla fästen Innan varje användning avs. 8.5 Säkerhetskontroller/Kontroll av reglagen Innan varje användning avs. 7.2 Kontroll av batteriets laddning Innan varje användning * Ladda batteriet Vid slutet av varje användning avs. 8.2.2

Rengöring av maskinen och motorn Vid slutet av varje användning avs. 8.3 Rengöring och smörjning av skärsystemet Vid slutet av varje användning avs. 8.4 Kontroll av eventuella skador som nns på maskinen. Kontakta en auktoriserad serviceverkstad vid behov. Vid slutet av varje användning -SV - 14 Ingrepp Intervall Anmärkningar Kontroll av skärsystemet Vid slutet av varje användning avs. 9.1.1 Slipning av skärsystemet - avs. 9.1.2

Byte av skärsystemet - avs. 9.1.3

• Se handboken till batteriet/batteriladdaren. ** Arbetet ska utföras av din återförsäljare eller en specialiserad serviceverkstad

tänds inte när säkerhetsknappen trycks ner Batteriet saknas eller sitter fel Se till att batteriet sitter riktigt (avs. 8.2.3)

2. När säkerhetsknappen

aktiveras tänds inte det gröna ljuset, kontrollampan (Fig. 6.F) blinkar Urladdat batteri Kontrollera laddningen och ladda batteriet (avs. 8.2.2)

3. Motorn stannar upp

under arbetet Batteriet sitter fel Se till att batteriet sitter riktigt (avs. 8.2.3)

under arbetet och kontrollampan (Fig. 6.F) blinkar Urladdat batteri Kontrollera laddningen och ladda batteriet. (avs. 8.2.2)

5. Vid aktivering av

bladets styrspak och säkerhetsknapp roterar inte skärsystemet Häcksaxen är skadad. Använd inte häcksaxen. Stäng omedelbart av maskinen, avlägsna batteriet och Kontakta en serviceverkstad.

överhettas under arbetet Otillräcklig smörjning av bladen Stanna maskinen, vänta tills skärsystemet stannar upp, avlägsna batteriet, smörj bladen (avs.8.4)

7. Skärsystemet kommer i

EXTREMT FARLIGT! Håll maskinen endast med hjälp av det isolerade bakre handtaget och placera den försiktigt på avstånd från dig. Koppla ur strömmen som försörjer den kapade ledningen eller kabeln och avlägsna batteriet innan du frigör bladets tänder.

8. Skärsystemet kommer

i kontakt med ett främmande föremål. - Stäng av maskinen, avlägsna batteriet och: – kontrollera skadorna; – kontrollera om det nns lösa delar och dra åt dem; – byt ut eller reparera de skadade delarna med delar av motsvarande egenskaper.

9. Överdrivna buller

och/eller vibrationer skapas under arbetet Lösa eller skadade delar Stäng av maskinen, avlägsna batteriet och: – kontrollera skadorna; – kontrollera om det nns lösa delar och dra åt dem; – byt ut eller reparera de skadade delarna med delar av motsvarande egenskaper.SV - 15

maskinen under användningen Häcksaxen är skadad. Använd inte häcksaxen. Stäng omedelbart av maskinen, avlägsna batteriet och Kontakta en serviceverkstad.

11. Dålig batteriladdning

Tunga arbetsvillkor med högre strömförbrukning Underlätta användningen (avs. 8.2.1) Batteriet räcker inte för arbetet som ska utföras Använd ett extrabatteri eller ett batteri med högre batteriliv (avs. 16.1) Försämrad batterikapacitet Köp ett nytt batteri

laddar inte batteriet Batteriet sitter inte riktigt i batteriladdaren Kontrollera att det sitter riktigt (avs. 8.2.3) Olämpliga miljövillkor Ladda i en omgivning med lämplig temperatur (se instruktionsboken för batteriet/batteriladdaren) Kontakterna är smutsiga Gör rent kontakterna Batteriladdaren är inte spänningssatt Kontrollera att kontakten sitter i och att strömuttaget är spänningssatt Trasig batteriladdare Byt mot en original reservdel Om problemet fortsätter, se handboken till batteriet/batteriladdaren

(Fig. 6.F) förblir tänd med fast ljus Egenkontroll misslyckad Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.

14. Kontrollampan (Fig.

6.F) förblir tänd med blinkande ljus Kommunikationsfel från batteriet Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter. Blockerad rotor Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter. Överbelastning på strömmen Optimera maskinens användning. Om felen skulle kvarstå efter de beskrivna ingreppen, kontakta återförsäljaren.

Det nns batterier med olika kapaciteter för att passa specika arbetsmoment (Fig. 17). Listan över batterier för den här maskinen nns i tabellen i tabellen "Tekniska specikationer".

Enhet som används för att ladda batteriet: snabb (Fig. 18.A), standard (Fig. 18.B).

Enhet som gör det möjligt att hysa två batterier och tillhandahålla den elektriska ström som behövs för maskinens drift. Den levereras med maskinanslutningskabeln (Fig. 1.I) och med en väljare (Fig 5.B) som gör att du kan välja ett av de två batterierna (position "1" och "2") och "OFF".

2. Försäkrar på eget ansvar att maskinen:

Bärbar trädgårdshäcksax a) Typ / Basmodell c) Serienummer d) Motor: batteri

3. Överensstämmer med föreskrifterna i

g) Uppmätt ljudeffektnivå h) Garanterad ljudeffektnivå k) Installerad effekt n) Auktoriserad person för upprättandet av den tekniska dokumentationen: o) Ort och datum DA ( Oversættelse af den originale brugsanvisning) EF-overensstemmelseserklæring (Maskindirektiv 2006/42/EF, bilag II, del A)
