GEBRUIKSAANWIJZING HT 500e Kit STIGA

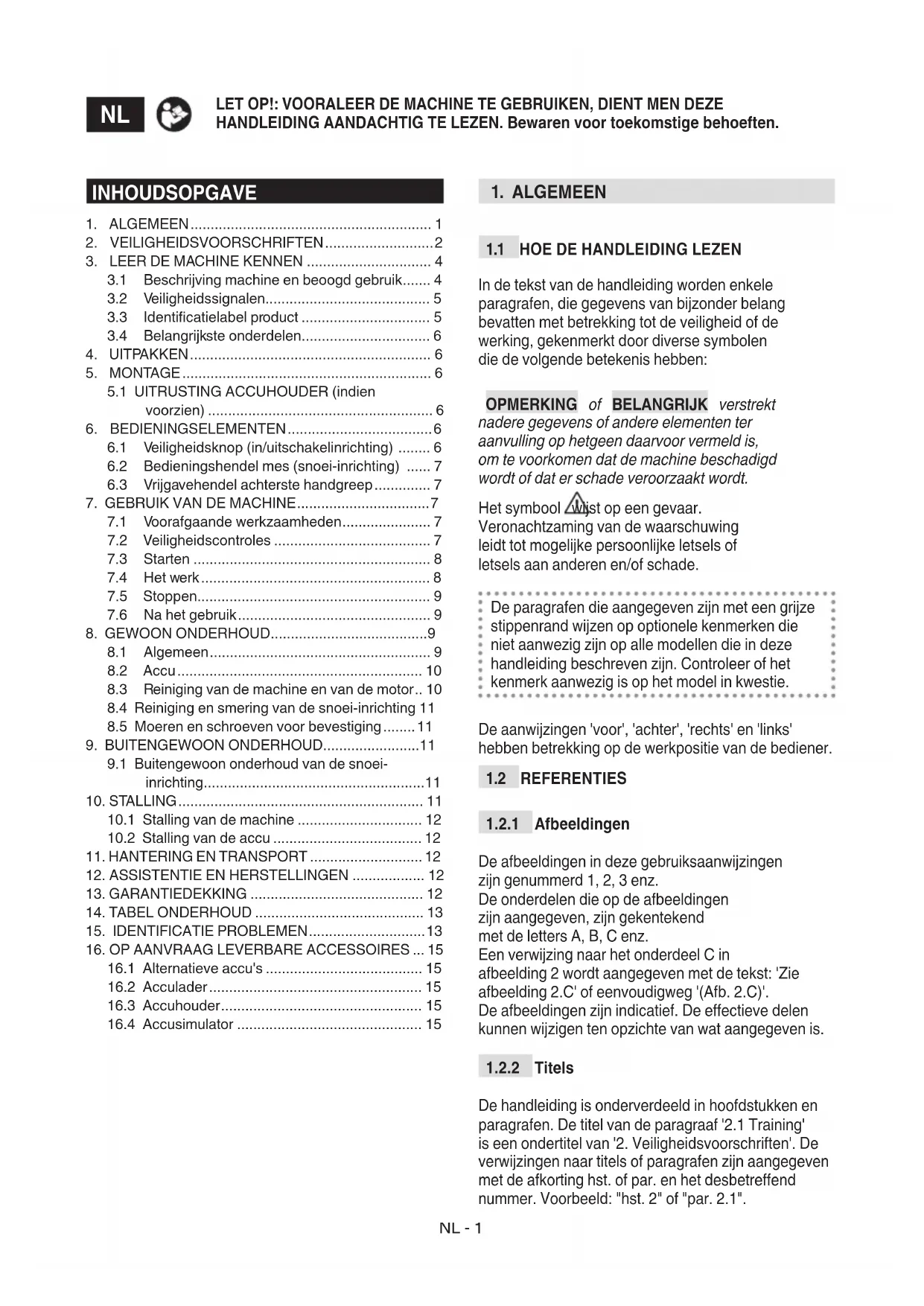

NL Draagbare heggeschaar met accuvoeding GEBRUIKERSHANDLEIDING

LET OP: vooraleer de machine te gebrulken, dlent men deleze handleiding aandachtig te lezen.

NO Baebar batteridrevet hekksaks INSTRUKSJONSBOK

ADVARSEL: les dette braksanvisningen none for du braker maskinen.

3.1 Beschrijving machine en beoogd gebruik.....4
3.2 Veiligheidssignalen 5
3.3 Identificatielabel product 5
3.4 Belangrijkste onderdelen 6

1. UITPAKKEN 6
2. MONTAGE 6

5.1 UITRUSTING ACCUHOUDER (indien voorzien) 6

1. BEDIENINGSELEMENTEN 6

6.1 Veiligheidsknop (in/uitschakelinrichting) 6
6.2 Bedieningshendel mes (snoei-inrichting) .... 7
6.3 Vrijgavehendel achefterste handgreep 7

1. GEBRUK VAN DE MACHINE

7.1 Voorafgaande werkzaamheden 7
7.2 Veiligheidscontroles 7
7.3 Starten 8
7.4 Hetwerk 8
7.5 Stoppen 9
7.6 Na het gebruik 9

1. GEWOON ONDERHOUD 9

8.1 Algemeen 9
8.2 Accu 10
8.3 Reiniging van de machine en van de motor.. 10
8.4 Reiniging en smering van de snoei-inrichting 11
8.5 Moeren en schroeven voor bevestiging.....11

1. BUITENGEWOON ONDERHOUD. 11

9.1 Buitengewoon onderhoud van de snoeinrichting. 17

10.STALLING 11

10.1 Stalling van de machine 12
10.2 Stalling van de accu 12

1. HANTERING EN TRANSPORT 12
2. ASSISTENTIE EN HERSTELLINGEN 12
   13.GARANTIEDEKKING 12
3. TABEL ONDERHOUD 13
4. IDENTIFICATIE PROBLEMEN 13
5. OP AANVRAAG LEVERBARE ACCESSORIES ... 15

16.1 Alternatieve accu's 15
16.2 Acculader 15
16.3 Accuhouder 15
16.4 Accusimulator 15

1. ALGEMEEN

1.1 HOE DE HANDLEIDING LEZEN

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten met betrekking tot de verilgheid of de werkung, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

OPMERKING of BELANGRIJK verstrekt nadere gegevens of andere elementen ter aanvulling op hetgeen waarvoor vermeld is, om te voorkomen dat de machine beschadigd wordt of dat er schade verooorzaakt worden.

Het symbol wist op een gevaar. Veronachtzaming van de waarschuwing leidt tot möglichke persoonlijke letsels of letsels aan anderen en/of schade.

De paragrafen die aangegeven zijn met een grijze stippenrand wijzen op optionele kenmerken die Niet aanwezig waren op alle modellen die in deze handleiding beschreiben waren. Controller of het kenmerk aanwezig is op het model in kwestie.

De aanwijzingen 'voor', 'achter', 'rechts' en 'links' hebben betrekking op de werkpositie van de bediener.

1.2 REFERENCES

1.2.1 Afbeeldingen

De afbeeldingen in deze gebruiksaanwijzingen
zijn genummerd 1, 2, 3 enz.
De onderden die op de afbeeldingen
zijn aangegeven, zich gekentekend
met de letters A, B, C enz.
Een verwijzingaar het onderdeel C in
afbeelding 2 wordt aangegeven met de tekst: 'Zie
afbeelding 2.C' of eenvoudigweg (Afb. 2.C)'.
De afbeeldingen zich indicatief. De effectieve delen
kunnen wijzigten ten opzichte van wat aangegeven is.

1.2.2 Titels

De handleiding is onerverdeeld in hoofdstukken en paragrafen. De titel van de paragraaf '2.1 Training' is een ondtitel van '2. Veiligheidsvoorschriften'. De verwijzingen aan titels of paragrafen zijn aangegeven met de afkorting hist. of par. en het desbetreffend nummer. Voorbeeld: "hist. 2" of "par. 2.1".

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

Lees alle veiligheidswaarschuwingen, instructies,illustraties en specificaties die bij de machine worden geleverd. Het Niet in acht nemen van de hierna aangegeven instructies kan elektrische schokken, brand en/of ernstige letselsveroorzaken.

Bewaar alle waarschuwingen en instructies om ze in de toekomst te kuren raadplegen.

De term 'elektrisch gereedschap' in de waarschuwingen verwijst maar uw machine met netvoeding (met kabel) of met accuvoeding (zonder kabel).

1) Veiligheid van de werkzone

a) Houd de werkzone netjes et goed verlicht. Donkere en rommelige ruimtes vergemakkelijken ongelukken.
b) Gebruik geen elektrisch gereedschap in omgevingen met ontploffingsgevaar, in aanwezigheid van ontvlambare vloeistoffen, gas of stof. De elektrische gereedschappen genereren vonken die stof of dampen+kunnendoenontvlammen.
c) Hou kinderen en onstandersuit de buurt wanner gebruik gemaakt worden van een elektrisch gereedschap. Een moment van onoplettendheid kan ertoe leiden dat men de controle over de machine verlies.

a) De stekkers van het elektrische gereedschap要去en in het stopcontact passen. Wijzig de stekker op geen enkele manier. Gebruik geen adapterstekkers met geaard elektrisch gereedschap. Ongemodifieerde stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Stel de elektrische gereedschappen nicht bloot aan regen of vocht. Water dat in een elektrisch gereedschap sijpelt verhoogt het risico voor elektrische schokken.
d) Misbruik de kabel nicht. Gebruik de kabel nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen.

Houd de kabel op afstand van hittebronnen, olie, scherpe randen of bewegende delen. Beschadigde of verwarde kabels verhogen het risico op elektrische schokken.

e) Als u elektrisch gereedschap buitenshuis gelebruikt, geleruik dan een verlengstuk dat geschikt is voor buitenshuis geleruik. Het geleruik van een kabel die geschikt is voor geleruik buitenshuis, vermindert het risico op elektrische schokken.
f) Als het onvermijdelijk is om elektrisch gereedschap op een vochtigeplaats te gebruiken, gebruik dan een voeding die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar verminder het risico op elektrische schokken

3) Persoonlijke veiligheid

a) Blijf attendant, controller wat er gaande is en gebruik alkijd het gezond verstand wanner een elektrisch gereedschap gebruikt worden. Gebruik het elektrisch gereedschap Niet wanner u moe bent, geneesmiddelen, alcohol of drugs gebruikt heb. Een moment van onoplettendheid bij het gebruik van een elektrisch gereedschap kan ernstige persoonlijke letselsveroorzaken.
b) Gebruik beschermende kleding. Draag altijd een veiligheidsbril. Het gebruik van een beschermende uitrusting zoals een stofmasker, antislipschoenen, een veiligheidshelm of een oorbescherming voorkomt persoonlijke letsels.
c) Voorkom dat de machine ongewild start. Zorg ervoor dat het apparaat uitgeschakkeld is vooraleer de accu teplaatsen, of gereedschap vast te nemen of te transporteren. Een elektrisch gereedschap transporteren met een vinger op de schakelaar of de accu monteren met de schaklaar in de stand "ON" verhoegt het risico op oncegvallen.
d) Verwijder alle sleutels of regelinstrumenten vooraleer het elektrisch gereedschap in te schakelen. Een sleutel of gereedschap dat in contact blijft met een bewegend onderdeel kan persoonlijke letsels veroorzaken.
e) Ga Niet overhellen. Ga altijd stabiel staan en zorg ervoor dat het evenwicht Niet verloren worden. Zo heeft men in onverwachtete situatuies een betere controle over het elektrisch gereedschap.
f) Draag gegaste kleding. Draag geen ruimme kleding of juwelen. Hou hethaar, de kleding en de handschoenen op veilige afstand van bewegende onderdelen.

Loshangende kledingstukken, jewelen of langhaar kunnen gegren worden in de bewegende onderdelen.

g) Als er delen met stofafname-installations verbonden要去en worden, verzeker u er dan van dat ze goed verbonden en gebrukt worden. Door het gebruik van deze inrichtingen{kunnen de risico's met betrekking tot stof beperkt worden.
h)Laat de vertrouwdheid die u met het veelvuldig gebruik van de machine op-gedaan heeft u Niet misleiden, zodate u verilgheidsprincipes zou negeren. Nalatigheid kan in een fractie van een seonde ernstig letselveroorzaken.

4) Gebruik en onderhoud van het elektrisch gereedschap

a) Het elektrisch gereedschap nicht overbelasten. Gebruik het elektrisch gereedschap dat geschikt is voor het werk. Met een gespast elektrisch gereedschap za het werk beter en op veiligiger wijze uit te voeren, aan de snugheid waarvoor het gereedschap ontworpen werden.
b) Gebruik het elektrisch gereedschap indien de schakelaar hem nicht correct kan in- en uitschakelen. Een elektrisch gereedschap dat Niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden.
c) Verwijder de accuuitzijn zitting voora-leer een regelinguit te voeren of access- Soires te veranderen, of Vooraleer het elektrisch gereedschap op te bergen. Dezepreventieveeiligheidsmaatregelen verminderen het risico voor accidentele inschakelingen van het elektrisch gereedschap.
d) Hou de Niet gebruikte gereedschappen buiten het bereik van kinderen en LAST ze Niet gebruiken door personen die Niet vertrouwd zijn met het gereed-schap zelf of met deze instructies. De elektrische gereedschappen zich gevaarlijk indien ze gebruikt worden door onervaren personne.
e) Onderhoud de elektrische gereedschappen correct. Controller of de bewegende onderdelen goed uitgelijnd zich en vrij{kunnen bewegen,of er geendelen gebroken zich en of er andere condities zich die een invloed kuren hebben op de werking van het elektrisch gereedschap. Bij schade要去 het gereedschap gerepareerd worden vooraleer het opnieuw te gebruiken. Vele ongevalten worden voroorzaakt door een ontoreiekend onderhoud.

f) Alle snijonderdelen moeten scherp en schoon gehonden worden. Wanneer de snijonderdelen algijd scherp en schoon zijn, zullen ze minder nsel vastlopen en makkeliger te beheersen zijn.
g) Gebruik het elektrisch werktuig en de bijhorende toebehoren volgens de verschafte instructies, en houd rekening met de werkconditions en het soort werk dat uitgevoerd moet worden. Het gebruik van een elektrisch werktuig voor andere handelingen dan diegene die voorzien zich kan tot gevaarlijk situatuies leiden.
h) Houd de handgrepen droog, schoon en vrij van olie en vet. De gladde handgrepen staan geen veilige hantering en controle van het gereedschap in onverwachtete situ- aties möglichk.

5) Gebruik en voorzorgsmaatregelen voor het gebruik van de werktuigen met accu

a) Enkel herladen met de door de fabrikant aangegeven acculader. Een acculader geschikt voor een bepaalde accugroep kan een risico op brand inhouden indien deze gebruikt worden voor een andere accugroep.
b) Gebruik de elektrische werktuigen enkel met de specifiek bepaalde accugroeken. Het gebruik van eender welke andere accugroep kan risico op letsels en brandveroorzaken.
c) Wanner de accugroep Niet in gebruik is, moet men deutsche op afstand houden van andere metalen voorwerpen zoals Nietjes, muntstukken, nagels, schroeven of anderekleine metalen voorwerpen die een verbinding tussen de twee aansluitklemmen konnen creeren. Kortsluiting van de aansluitklemmen van de accu kan brandwonden of brand veroorzaken.
d) Indien de accu in slechte staat is, kan er vloeistof uit lekken: vermijd alle aanrakingen. Indien er zich een ongewilde aanraking voordoet,要去 men onmiddelijk met water spoelen. Indien de vloeistof in de ogen komt,要去 men onmiddelijk medische hulp zoeken. De vloeistof die uit de accu lekt, kan huidirritatie of brandwonden veroorzaken.
e) Gebruik geen beschadigde of gewijzigde accu's of instrumenten. Beschadigde of gewijzigde accu's kuren onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Bootstelling aan vuur of temperaturen boven 130^ kan explosions veroorzaken. OPMERKING. De

temperatuur 130^ kan worden verwangen door de temperatuur 265^ .

g) Volg alle oplaadinstructies en laad de accu Niet op buiten het in de instructies gespecifieerde temperatuurbereik.

Onjuist opladen of bij temperaturen buiten het gespecifieerde bereik kan de accu beschadigen en het risico op brand vergroten.

6) Assistentie

a) Laat het elektrisch gereedschap repareren door gekwalificeerd personeel en gebruik alleen originele onderdelen. Op die manier worden de verilgheid van het elektrisch gereedschap in stand gehonden.
b) Herstel geen beschadigde accu's. Onderhoud aan de accu mag alleen worden uitgevoerd door de fabrikant of geautorieerde serviceproviders.

2.2 SPECIFIEKE VEILIGHEIDSNORMEN VOOR HEGGENSCHAREN

a) Houd alle lichaamsdelen uit de buurt van het mes. Verwijder het gesneden materiaal Niet en houd het Niet vast terwijl de messen bewegen. De messen blijven bewegen nadat de schakelaar isuitgeschakeld. Een moment van onoplettendheidijdens het gebruik van de heggenschaar kan leiden tot ernstig persoonlijk letsel.
b) Verplaats de heggenschaar door hem bij de handgreep vast te houden met het mes stil en zorg ervoor dat u geen enkele stroomschakelaar bedient. Door de heggenschaar op de juiste manier te vervoeren, vermindert u het risico op onbedoeld starten en waaropvolgend persoonlijk letsel veroorzaakt door de messen.
c) Breng aktijd de mesbescherming aan wanneeur u de heggenschaar vervoert of opbergt. Als u de heggenschaar op de juiste manier gebruikt, vermindert u het risico op persoonlijk letsel door de messen.
d) Als u vastgelopen materiaal verwijdert of onderhoud pleegt aan het apparaat, zorg er dan voor dat alle schakelaarsuit staan en dat de accu verwijderd of losgekoppeld is.

Onverwachte bediening van de heggenschaar tijdens het verwijderen van vastgelopen materiaal of tijdens onderhoud kan leiden tot ernstig personelijk letsel.

e)Houd de heggenschaar alleen vast aan de geisoleerde handgreepoppervlakken, omdat het mes in contact kan komen met verborgen kabels. Als messen in contact komen met een kabel die onder spanning staat, hunnenblootliggende metalen onderdelen van de heggenschaar onder spanning komen te staan en een elektrische schok veroorzaken bij de gebruiker.

f) Houd alle stroomkabels en kabels uit de buurt van het snijgebied. Stroomkabels kunnen verborgen zich in heggen of struiken en per ongeluk worden doorgesneden door het blad. g) Gebruik de heggenschaar Niet bij slecht weer, vooral Niet als er kans is op blikseminslag. Dit verkleint het risico om door de bliksem te worden getroffen.
h) Tijdens het werk moet de machine algijd stevig met twee handen worden vastgehouden. Het gebruik van slechts een hand kan leiden tot verlies van controle en ernstig persoonlijk letsel.
In geval van breuken of ongevallen tijdens het werk, dient men de motor onmiddelijk stil te zetten en de machine te verwijderen om geen verdere schade te berokkenen; in geval van ongevalten met persoonlijke letsels of letsels aan derden, dient men onmiddelijk de meest geschikte eerste-hulp-procedures te volgen voor de situatie en zich tot een gezondheidsstructuur te richten voor de nodige zorgen. Verwijder zorgvuldig eventuele resten die schade of letsels aan Personen of deren kuren verroorzaken indien ze onopgemerkt blijven.
! De langdurige blotstelling aan trillingen kan neuro-vasculaire letsels en problemen veroorzaken (ook gekend onder de naam «fenomeen van Raynaud» of «witte hand»), vooral bij Personen die circulatiestoornissen hebben. De symptomen können betrekking hebben op de handen, de polsen en de vingers, met verlies van gevoeligheid, loomheid, jeu, pijn, verkleuring of structurele wijzigingen van de huid. Deze effecten kunnen versterkt worden door een lage omgevingtemperatuur en/of een overdreven druk op de handgreep. Wanner deze symptomen optreten, moet de machine minder lang gebruikt worden en is het noodzakelijk een arts te raadplegen.

2.3 ONDERHOUD, STALLING

Regelmatig onderhoud en een correcte stall ing garanderen de veiligheid van de machine en het niveau van de performance.

• Wanner u de machine uitschakelt voor onderhoud, inspectie, opslag of om een hulpstuk te verrangen, moet u de motor uitschakelen, de stekker van de machine uit het stopcontact trekken en ervoor zorgen dat alle bewegende delen volledig stilstaan.

• Laat de machine afkoelen voordat u controles en afstelingenuitvoert en voordat u het opbergt.

• Bewaar het zorgvuldig en bewaar het schoon, op een drogeplaats en buiten het bereik van kinderen.
• Gebruik de machine nooit als er onderden versleten of beschadigd zijn. Defecte of versleten onderden要去en worden verzangen en nooit gerepareerd. Gebruik alleen originele reserveonderdelen.
• Laat geen houders met restmaterial in een gesloten ruimte, om het risico op brand te voorkomen.

De geluids- en trillingsniveauaus in deze instructies zijn maximumwaarden voor het gebruik van de machine. Het gebruik van een Niet gebalanceerd maai-element, een overdreven snelheid van de beweging en gebrekkig onderhoud hebben een negatieve invloed op het geluidsniveau en op de trillingen. Bijgevolg is hetoodzakelijkpreventieve maatregelen te treffen om mogelijk schade ten gevolge van een hoog geluidsniveau en stress van trillingen te vermijden; zorg voor het onderhoud van de machine, draag gehoorbescherming, maak pauzesijdens het werk.

2.4 ACCU/ACCULADER

LET OP

De hierna volgende verilgheidsnormen verzolledigen de verilgheidsvoorschriften die aangegeven zijn in de specifieke handleiding van de acculader.

• Gebruik voor het laden van de accu enkel de door de fabrikant aanbevolen acculaders. Een Niet geschikte acculader kan leiden tot elektr shock, oververhitting of lekken van de corrosieve vloeistof van de accu.
• Gebruik enkel de specifieke accu's die voor uw toestel voorzien zijn. Het gebruik van andere accu's kan leiden tot letsels en risico op brand.
• Houd de nicht gebruikte accu ver van kantoorklemmetjes, muntstukken, sleutels, spijkers of anderekleine metalen voorwerpen die een kortsluiting van de contacten zouden+kunnenveroorzaken. Een kortsluiting van de contacten van de accu kan tot brand leiden.

• Gebruik de acculader Niet in een omgeving waar er stoom aanwezig is, met ontvlambare materialen of op gemakkelijk ontvlambare oppervlakten zoals papier, stof, enz. Tijdens het opladen, worden de accu opgewarmd en zou brand+kunnenveroorzaken.

• Zorg er bij het transport van accu's voor dat de contacten Niet met elkaar verbonden zijn en gebruik geen metalen containers voor het transport.

• Volg nauwgezet deplaatselijkne normen voor het verwerken van de verpakking, accu's, versleten delen of eender welk element met een sterke invloed op het milieu; dit afval mag nicht met de huisafval weggeworpen worden, maar moet gezehden worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorgen.
• Volg nauwkeurig de lokale normen op voor de afdanking van het afval
• Bij het buiten bedrijf stellen van de machine, mag deze nooit in het milieu achtergelaten worden maar要去 een opvangcentrum gebracht worden, volgens de geldendeplaatselijkne normen.

Gooi elektrische apparatuur nicht bij het gewoon huishoudelijk afval. Volgens de Europese Richtlijn 2012/19/EG inzake elektrisch en elektronisch afval en de toepassing ervan overeenkomstig de natio

nale wetgeving, moet de afgedankte elektrische apparatuur apart ingezameld worden voor recyclagedoeleinden. Indien de elektrische apparatuur afgedankt worden op een afvalpark of in de ondergrond, kuren de schadelijke stoffen de waterlaag bereiken en in de voedingsketen verecht komen, met nadelige gevolgen voor uw gezondheid en welzijn. Voor meer informatie over de affdanking van dit product, contacteer de instantie die bevoegd is voor de verwerking van het huishoudelijk afval of raadpleeg uw Verkoper.

Li-ion

Aan het einde van hun levensduur,要去 men de accu's met de nodige zorg voor het milieu afdanken. De accu bevat materialen die gevaarlijk zijn voor U en voor de omgeving. Ze要去 verwijderd worden en

gescheiden ingezameld worden nabij een structuur die lithium-ion-accu's aanvaardt.

De geschienen inzameling van gebruekte producten en verpakkingen staat recycling en hergebruik van de materialen toe. Het hergebruik van gerecycled materiaal helpt de verwuiling van het milieu te den en vermindert de vraag maar grond

3. LEER DE MACHINE KENNEN

3.1 BESCHRIJVING MACHINE EN BEOOGD GEBRUIK

Deze machine is een tuingereedschap en met name een draagbare heggenschaar met accutoevoer.

De machine bestaat hoofdzakelijk uit een motor die een snoei-inrichting inschakelt.

De bediener kan de belangrijkste commando's bedieren terwijl hij steeds op veilige afstand van de draaiende delen blijft.

3.1.1 Voorzien gebruik

Deze machine is ontworpen en gebouwd voor:

• het snijden en bijwerken van struiken en hegger, bestaandeuit struikgewas metkleine takjes (doorsnedeietmeervan 15mm
• gebruik door een enkele bediener.

3.1.2 Onjuist gebruik

Eender welt ander gebruik, dat afwikt van wat hierboven beschreiben is, kan gevaarlijk zijn en schade berokkenen aan Personen en/of zaken. De volgende situates behoren tot het onjuist gebruik (bijvoorbeeld, maar Nietuitsuitend):

maaien van gras in het algemeen en in het bijzonder in de nabijheid van stoepranden;
- kleinsnijden van materiaal voor compostering;
- snoeiwerken;
- gebruik van de machine met de snoei-inrichting boven de schouderhoogte van de bediener;
- gebruik van de machine voor het snijden van Niet plantaardig materiaal;
- het gebruik van andere Snoei-inrichtingen dan diegene die vermeld zich in de tabel "Technische gegevens". Gevaar voor ernstige verwondingen en kwetsuren;
- gebruik van de machine door meer dan een persoon tegelijk.

BELANGRIJK Het onjuist gebruik brengt verval van zowel de garantie als de aansprakelijkheid van de fabrikant teweeg waardoor de gebruiker zich verantwoordelijk is voor schade of letsel die hijzelf of andere oplopen.

3.1.3 Type gebruiker

Deze machine is bestemd voor gebruik door consumenten, d.w.z. door Niet professionele bedieners. Ze is bestemd voor 'hobby-gebruik'.

3.2 VEILIGHEIDSSIGNALEN

Er zijn verschillende symbolen op de machine aanwezig (Afb. 2). Hun taak is de bediener te herinneren aan het gedrag dat hij要去 aanhouden om de machine met de nodige aandacht en voorzichtigheid te gebruiken.

Betekenis van de symbolen:

LET OP! GEVAAR! Indien deze machine nicht correct gebrukt worden, kan ze gevaarlijk zijn voor de bediener en voor anderen.

LET OP! Voordat u deze machine in gebruik neemt eerst de gebruiksaanwijzingen lezen.

Draag een veiligheidsbril.

Dikke anti-sliphandschoenen dragen.

Nietblootstellen aan derenge (of vocht)

GEVAAR VOOR WEGSPRINGENDE
DELEN! Let goed op voor
mogelijkwegschemieten van
material,veroorzaakt door
hetmaaimechanisme, die
ernstige schade kan berokkenen
aan personen of zaken.

GEVAAR VOOR WEGSPRINGENDE DELEN! Houd personen of huisdieren minstens 15 meter uit de buurtijdens het gebruik van de machine!.

Gevaar voor snijwonden! Houd handen en voeten op afstand van de messen.

BELANGRIJK De beschadigde of onleesbaar geworden labels moeten verrangen worden. Vraag neue labels aan uw eigen geauthoriseerd Dienstcentrum.

3.3 IDENTIFICATIELABEL PRODUCT

Het identificatielabel van het product geeft de volgende gegevens aan (Afb. 1):

1. CE-conformiteitsteken
2. Naam en adres van de fabrikant
3. Geluidsniveau
4. Artikelcode
5. Machinetype
6. Serienummer
7. Bouwjaar
8. Voedingsspanning

Schrijf de identificatiegegevens van de machine in de vakjes op het label aan dechterkant van de omslag.

BELANGRIJK Gebruik de identificatiegegevens die aangegeven zijn op het identificatielabel van het product bij ieder contact met de geauthoriseerde werkplaats.

BELANGRIJK Het voorbeeld van de verklaring van overeenstemming bevindt zich op de LASTE pagina's van de handleiding.

3.4 BELANGRIJKSTE ONDERDELEN

De machine bestaat uit de volgende hoofdonderdelen, met de volgende functies (Afb.1):

A. Motor: geeft de beweging aan de snoei-inrichting.
B. Mes (Snoei-inrichting): dit is het element dat de vegetatie snijdt.
C. Voorste handgreep: staat de bediening van de machine toe; op de handgreep bevindt er zich een veiligheidsschakelaar.
D. Achterste handgreep : staat de bediening van de machine toe; op de handgreep bevinden zich de belangrijkste bedieningscommando's.
E. Mesbescherming (voor het vervoer en de verplaatsing van de machine): beschermt gegen ongewilde aanraking van het maaimechanisme, wat ernstige letsels zou konnenveroorzaken.
F. Accu (op aanvraag leverbare accessoires, par. 16.1): inrichting die elektrische energia verschaft aan het gereedschap; de kenmerken en de gebruiksnormen ervan zich in een specifieke handleiding beschreiben.
G. Acculader (op aanvraag leverbare accessoires, par. 16.2): inrichting voor het opladen van de accu; de kenmerken en de gebruiksnormen ervan zich in een specifie handleiding beschreven. Er zich twee acculader-modellen beschikbaar: G1 (snelle acculader); G2 (standaard acculader).
H. Accuhouder (op aanvraag leverbaar accessoire, par. 16.3): voor de zitting van de accu's.

I. Aansluitkabel: kabel voor de aansluiting van de machine op de accuhoender.
J. Accusimulator (op aanvraag leverbaar accessoire, par. 16.4): inrichting die, indien in de zitting van de machine geplaatst, het gebruik van de accuhoder möglichk maakt.

4. UITPAKKEN

BELANGRIJK De in ache te nemen
veiligheidsnormen worden beschreiben in
hst. 2. Neem deze aanwijzingen strikt in ache om
geen ernstige risico's of gevaren te lopen.

Het uittpakken moet uitgevoerd worden op een vlikke en stevige ondergrund, met voldoende ruimte voor de verplaatsing van de machine en de verpakkingen, en steeds met behulp van de geschikte instrumenten.

1. Open de verpakking voorzichtig, let erop geen onderdelen te verliezen.
2. Raadpleeg de documentatie in de doos, inclusief deze gebruiksaanwijzingen.
3. Haal de machine uit de doos.
4. Voer de doos en de verpakkingen af volgens deplaatselijkne normen.

5. MONTAGE

5.1 UITRUSTING ACCUHOUDER (INDIEN VOORZIEN)

De accuhoender is al geassembleerd (Afb. 1.H), en kan losgekoppeld worden van de bredels (Afb. 3) en dus handmatig verplaatst worden. Om de accuhoender los te koppelen, moet op de twee bovenste knappen (Afb. 3.A) gedrukt worden. De zittingen van de accu's bevinden zich aan beiden kanten van de zak (Afb. 4) Aan de rechter rant van de zak is het volgende aanwezig:

• kabelaansluiting (Afb. 5.A)
  accuschakelaar (Afb.5.B)
• USB-aansluiting voor het opladen van andere apparaten (bijv. zaktelefoons) (Afb. 5.C).

Om de aanwezigheid van een vrijke kabel te vermijden, zich er aan beiden zichden en aan de achterkant doorgangen waar de stroomkabel doorheen kan worden geleid.

6. BEDIENINGSELEMENTEN

6.1 VEILIGHEIDSKNOP (IN/ UITSCHAKELINRICHING)

Door op deutsche toets te drukken, worden het elektrisch circuit van de machine in- en uitgeschakeld (Afb. 6.A).

Een brandende led: het elektrisch circuit van de machine is ingeschakeld (Afb. 6.B). De machine is maar voor gebruik. Beide leds branden: de machine is in bedrijf.

Gedoofde leds: het elektrisch circuit is volledig uitgeschakeld.

BELANGRIJK Plaatsijdens de verplaatsingen nooit de vinger op de knop om te vermijden de machine onbedoeld in te schakelen.

Het icoontje "Let op" (Fig. 6.F) Licht op in geval van storing in de machine (raadpleeg de tabel Identificatie problemen, par. 15).

Staat toe het mes in te schakelen en de snelheid ervan te regelen.

De snoei-inrichting (Afb. 1.B) kan enkel ingeschakeld worden wonneer men de bedieningshendel van het mes (Afb. 6.C) en de veiligheidsschakelaar (Afb. 6.D) tegelijkkertijd indrukt.

De snoei-inrichting stop automatisch wanner de hendel of de veiligheidsschakelaar losgelaten worden.

6.3 VRIJGAVEHENDEL ACHTERSTE HANDGREEP

Met de vrijgavehendel (Afb. 6.E) kan de achefterste handgreep (Afb. 1.D) in 3 verschillende standen worden bijgesteld ten opzichte van de sneoi-inrichting, om snoeiwerk aan heggen te vergemakkelijken.

De afstelling van de handgreep moet uitgevoerd worden met de veiligheidsknop uiftgeschakeld (lichtje uit).

7. GEBRUK VAN DE MACHINE

BELANGRIJK De in ache tene nemen
veiligheidsnormen worden beschreiben in
hst. 2. Neem deze aanwijzingen strikt in ache om
geen ernstige risico's of gevaren te lopen.

7.1 VOORAFGAANDE WERKZAAMHEDEN

Alvorens te beginnen met werken dieren er enkele controles en handelingen uitgevoerd te worden om er zeker van te+zijn dat het werk op de meest nuttige en veilige manier zal verlopen.

Plaats de machine horizontal en stevig op het terrein.

7.1.1 Controle van de accu

De machine worden zonder accu geleverd.
Koop een accu met een geschikt vermogen voor de werkbehoeften en laad deze volledig op, volgens de aanwijzingen in de handleiding van de accu.
De lijst van de voor deze machine gehomologeerde accu's bevindt zich in de tabel 'Technische Gegevens'.

• Voor eender welk gebruik: - de status van de accu controleren volgens de aanwijzingen in de handleiding van de accu.

7.1.2 Afstelling van de handgreep

Voer deze werkzaamheid uit met de veiligheidsknop uitgeschakeld (lichtje uit).

1. Trek de vrijgavehendel van dechterste handgreep(APb.7.A);
2. Iaat de achterste handgreep draaien (Afb. 7.B);
3. de ontgrendelingshendel (Afb. 7.A) loslaten;
4. Iaat de handgreep draaien tot hij in de gewenste positie vastklikt.

BELANGRIJK Controller, alvorens de machine te gebruiken, of de vrijgavehendel waar geheel maar de vergrendelingsstand is teruggekeerd en of dechterste handgreep goed stabel is.

Tijdens het werk要去 dechterste handgreep algid verticaal staan, ongeacht de stand van de snoei-inrichting.

7.1.3 Gebruik van de accuholder (indien voorzien)

1. Plaats de accu in een van de zittingen van de accuhouder (Afb. 4) en duw aan tot u een "klik" hoort die aangeeft dat de accu op+zijn positie vast zit en het elektrisch contact verzekerd is;
2. Sluit de kabel aan op de houder in de specifieke aansluiting (Afb. 5.A) en draai tot u een "klik"hoort die aangeeft dat de accu op zich positie vast zit en het elektrisch contact verzekerd is;
3. regel de Bretellen en sluit het draagstel vooraan (Afb. 8).

7.2 VEILIGHEIDSCONTROLES

Voer de volgende veiligheidscontrolesuit en controllerer of deresultaten overeenstemmen met wat aangegeven is in de tabellen.

Voer steeds de veiligheidscontroles

uit vooraleer de machine te gebruiken.

7.2.1 Algemene controle

Object Resultaat
Handgrepen (Afb. 1.C, Afb. 1.D) en beschermingen	Gereinigd, afgedroogd, correct en stevig aan de machine bevestigd
Schroeven op de machine en op het mes	Goed vastgedraaid (niet los)
Doorgangen van de koellucht	Niet verstopt
Mes (Afb. 1.B) Scherp, zonder	tekens van beschadiging of slijtage
Beschermingen Ongeschonden	n, nicht beschadigd.
Accu (Afb. 1.F) Geen schade	aan het omhulsel, geen lekken van vloeistoffen
Machine Geen tekens van	beschadiging of slijtage
Elektrische kabels Alle isolatie	is intact. Ongeschonden om vonden te vermijden
Bedieningshendel mes (Afb. 6.C), veilheidsschakelaar (Afb. 6.D)	De beweging要去 vrij zijn,+zonder verklemmingen.
Rijtest Geen abnormale trillingen	Geen abnormaal geluid

7.2.2 Test Werking van de machine

Actie	Resultaat
1. Plaats de accu in+zijn zitting (Afb. 10.A);2. druk op deveiligheidsknop (Afb. 9.A)	Het groene lichtje moet gaan branden (elektrisch circuit ingeschakeld) en de snoei-inrichting mag nicht bewegen
De machine opstarten(par. 7.3);1. gelijktijdig bedieningsshendel van het mes (Afb. 9.B) en deveiligheidsschakelaar (Afb. 9.C) inschakene;2. de bedieningshendel van het mes (Afb. 9.B) of deveiligheidsschakelaar (Afb. 9.C) loslaten	1. Het mes moet bewegen2. De commando's moeten automatisch en snel maar de neutrale stand terugkeren en hetmes moet stilvallen
1. Met het mes ingeschakeld, de vrijgavehendel van dechterste handgreep anschuiitpekken (Afb. 7.A)	1. Het mes moet stilvallen

Indien eender welke van deze resultaten

verschilt van wat aangegeven is in de volgende tabellen, mag de machine Niet gebruikt worden! Breng de machine maar een Dienstcentrum voor de nodige controles en herstelling.

STARTEN

7.3.1 Start met accu

1. Verwijder de mesbescherming (Afb. 1.E) (indien gebrukt);
2. zorg ervoor dat het mes Niet in aanraking komt met het terrein of met andere voorwerpen;
3. plaats de accu correct in zich zitting (Afb. 10.A);
4. druk op de veiligheidsknop (Afb. 9.A);
5. schakel gelijktijdig de bedieningshendel van het mes (Afb. 9.B) en de veiligheidsschakelaar (Afb. 9.C) in.

7.3.2 Start met accusimulator (indien voorzien)

1. Blijf stil en stabel staan;
2. zorg ervoor dat het mes Niet in aanraking komt met het terrein of met andere voorwerpen;
3. plaats de accusimulator correct in zich zitting op de machine (Afb.10.J)
4. maak de aansluitkabel vast aan de accusimulator (Afb.10.l)
5. selecteer de te activeren accu via de schakelaar (Afb. 5.B)
6. druk op de veiligheidsknop (Afb. 9.A)
7. schakel gelijktijdig de bedieningshendel van het mes (Afb. 9.B) en de veiligheidsschakelaar (Afb. 9.C) in

7.4 HET WERK

Doe als volgt om met de machine te werken:

• houd de machine steeds stevig vast met twee handen, houd de snoei-inrichting onder de schouderhooqte;

Verwijder het afgesneden materiaal Niet en houd het materiaal dat gesneden要去en Niet vast terwijl het mes in bedrijf is. Verzeker u ervan dat de veiligheidsknopuitgeschakeld is (lichtje uit) wanner u het gemaaide materiaal weghaalt.

OPMERKING Tijdens het werk, is de accu tegen volledige ontlading beschermd door een beschemmingssystem dat de machine uitschakelt en de werking ervan blokkeert.

OPMERKING De machine schakelt, indien ingeschakeld, na een minuut van inactiviteit automatisch uit.

7.4.1 Werktechnieken

Het is altiijd wenselijk eerst de twee verticale zichden van de heg te snijden en pas dan de bovenkant.

OPMERKING De autonomie van de accu (en dus de oppervlakte van de vegetatie die gesneden kan worden alvorens de accu weeop te laden) wordt beinvloed door verschillende factoren, beschreiben in (par. 8.2.1).

7.4.1.a Vertical snijden

Snij met een boogvormige beweging van onder\ aar boven, waar bij het mes zo ver möglichk van\ het lichaam gezchoolen moet worden (Afb. 11).

7.4.1.b Horizontaal snijden

De beste resultaten worden bekomen met het mes Licht overhellend (5^ - 10^) in de snijrichting, met een boogvormige, langzame en constante beweging, vooral bij bijzonder dichtgegoede heggen (Afb. 12).

7.4.2 Suggesties voor het gebruik

Indien de messen tijdens het gebruik geblokkeerd geraken of verklemd geraken:tussen de takken van de heq:

1. de machine onmiddelijk stopzetten (par. 7.5);
2. wachten tot de snoei-inrichting volledig stil staat;
3. de accu verwijderen (par. 8.2.2);
4. Het verklemde materiaal verwijderen.

7.4.3 Smering van de messenijdens het werk

Indien de snoei-inrichting teveel verhitijdens het werk, moeten de binnenoppervlakken van de messen gesmeerd worden (par. 8.4).

Deze werkzaamheid moet uitgevoerd worden bij stilstaande machine, en met de accuuitzijn zitting (par.8.2.2).

7.5 STOPPEN

• laut de mes-bedieningshendel (Afb. 9.B) of de veilighheidsschakelaar (Afb. 9.C) los;
• de veiligheidsknop uitschakelen (lichtje uit) (Afb. 9.A).

Na de machine stopgezet te hebben, moet men enkele seconden wachten Vooraleer de snoei-inrichting tot stilstand kommt.

De machine steeds stoppen:

• tijdens verplaatsingen zusammen werkzones.

Houdijdens de verplaatsingen nooit de vinger op de veiligheidsknop om te vermijden de machine ongewild in te schakelen.

7.6 NA HET GEBRUIK

7.6.1 Na het gebruik met de accu

• De accu uit zijn zitting te halen en opladen (par. 8.2.2).
• De mesbescherming (Afb. 1.E) aanbrengen bij stilstaande snoeil-inrichting.
• Laat de motor eerst afkoelen voor de machine in elkwe willekeurige ruimte op te bergen.

• Reinig de machine (par. 8.3).

• Controller of er geen onderdelen los of beschadigdijken. Vervang, indien nodig, de beschadigde onderdelen en klem eventuele schroeven en moeren die losgekomen zichoor vast of neem contact op met het geauthoriseerde Dienstcentrum.

7.6.2 Na het gebruik met accusimulator (indien voorzien)

1. Positioneer de keuzeschakelaar van de accuholder (Afb. 5.B) op "OFF";
2. verwijder de accusimulator van de machine (Afb. 13.J);
3. verwijder de accuhouder;
4. koppel de aansluitkabel los van de accusimulator (Afb.13.I) en van de zak (Afb.5.A)
5. haal de accuuit de zak (Afb. 14) en laad ze op (par. 8.2.2);
6. Iaat de motor eerst afkoelen voor de machine in elke willekeurige ruimte op te bergen;
7. reinig de machine (par. 8.3);
8. Controller of er geen onderdelen los of beschadigd zichn. Vervang, indien nodig, de beschadigde onderdelen en klem eventueel schroeven en moeren die losgekomen zichn weeer vast of neem contact op met het geauthoriseerde Dienstcentrum.

BELANGRIJK Verwijder steeds de accu (par. 8.2.2) en monteer de mesbescherming elke keer wanner de machine ongebruikt of onbewaatk achtergelaten worden.

8. GEWOON ONDERHOUD

8.1 ALGEMEEN

BELANGRIJK De in ache t nemen
veiligheidsnormen worden beschreiben in
hst. 2. Neem deze aanwijzingen strikt in ache om
geen ernstige risico's of gevaren te lopen.

Vooraleer eender welke ingreep

voor onderhoud aan te vangen:

• Breng de machine;
• de accu UIT zichtting te halen en opladen (par. 8.2.2);
• Breng de mesbescherming aan wanner de snoei-inrichting stil staat (tenzij aan het mes zich gewerkt moet worden);
• laat de motor eerst afkoelen voor de machine in elke willekeurige ruimte op te bergen;

• draag geschikte kledij, werkhandsschoenen en een beschemende bril;

• lees de desbeteffende instructies.

• De frequently en de soorten ingrepen zijn samengevat in de "Tabel Onderhoud" (zie hst. 14). Het doel van de tabel is om uw machine een optimale conditie te latenten behouden. Hierin staan de voornaamste ingrepen en deijdnen waarop ze uitgevoerd要去en worden. Voer de desbetreffende handeling UIT in functie van de eerstkomende vervaldatum.

• Het gebruik van Niet originele wisselstukken en toebehoren kan negatieve gevolgen hebben op de werking en de verilgheid van de machine. De fabrikant wijst alle aansprakelijkheid af in geval van schade of letselsveroorzaakt door die producten.
• De originele wisselstukken worden geleverd door de geauthoriseerde Dienstcentra en wederverkopers.

BELANGRIJK Alle werkzaamheden voor onderhoud en afstelling die Niet in deze handleiding beschreibenন,zijn,moeten uitgevoerd worden door uw Wederverkoper of door een gespecialiseerd Centrum.

8.2 ACCU

8.2.1 Autonomie van de accu

De autonomie van de accu (en dus de oppervlakte van de vegetatie die bewerkt kan worden alvorens de accu waar op te laden) hangt hoofdzakelijk af van:

a. omgevingsfactoren, die leiden tot een grotere energiebehoefte:

-snijden/bijwerken van zeer ditke of vochtige hegger;
-snijden/bijwerken van struiken met te große takken;

b. gedrag van de bediener, die moet vermijden:

• de machine vaak aan- en UIT te schakelen tijdens het werken;
• gebruik van een Niet geschikte snijtechniek voor het werk dat moet uitgevoerd worden (par. 7.4.1);
• een nicht geschikte snijnselheid voor de condities van de heg die gemaaid要去 worden.

Om de autonomie van de accu te optimaliseren, raadt men aan:

• de heg te snijden wanner ze droog is;
• een geschikte snijnsnelheid in te stellen voor de condities van de struik;
• de juiste techniek te gebruiken voor het werk dat moet uitgevoerd worden.

Indien men de machine met langere werkbeurten\ wenst te gebruiken dan wat möglichk is\ met de standard-accu, kan men:

• een tweede standardaard-accu kopen om de platte accu onmiddelijk te verrangen, zonder de continuiteit in het gedrang te brengen;
• een accu kopen met grotere autonomie dan de standard-accu (par. 16.1).

8.2.2 Verwijdering en opladen van de accu

1. Druk op de blokkeerknop in de accu op de machine (Afb. 13.A) of op de zak (Afb. 14. A) (indien voorzien);
2. verwijder de accu van de machine (Afb. 13.B) ofuit de accuhouder (Afb. 14.B) (indien voorzien);
3. plaats de accu (Afb. 15.A) in de houder van de acculader (Afb. 15.B);
4. sluit de acculader (Afb. 15.B) aan op een stopcontact met een spanning als aangegeven op het schildje;
5. laad de accu volledig op, en volg hierbij de in het instructieboekje van de accu / acculader opgevoerde aanwijzingen.

OPMERKING De accu is voorzien van een

bescherming die de herlading ervan verhindert indien de omgevingstemperatuur nicht:tussen 0 en +45^ is.

OPMERKING De accu kan op eender

welk moment, ook gedeeltelijk, opgeladen

worden, zonder risico op beschadiging.

8.2.3 Hermontage van de accu op de machine

1. verwijder de accu (Afb. 16.A)uit+zijn zitting in de accrulader (vermijd de accu te lang in de oplader te lien, na vervollediging van de lading);
2. de acculader (Afb. 16.B) afkoppelen van het elektrisch netwerk;
3. plaats de accu in de zitting op de machine (Afb. 10.A) of in een van de zittingen van de accuhouder (Afb. 4) (indien voorzien)
4. duw de accu aan tot u een "klik" hoort die aangeeft dat de accu op zich positie vast zit en het elektrisch contact verzekerd is.

8.3 REINIGING VAN DE MACHINE EN VAN DE MOTOR

Houd de machine, en in het bijzonder de motor vrij van resten bladeren, takken of teveel vet, om het risico op brand tot een minimum te herleiden.

• Reinig de machine steeds na gebruik met een schone en met een neutraal reinigingsmiddel bevochtigdoek.

• Verwijder alle sporen van vochtigkeit met een zachte en droge doek. Vochtigkeit kan leiden tot risico op elektrocutie.

• Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen om de plastic delen of de handgrepen te reinigen.

• Gebruik geen waterstralen en vermijd de motor en de elektrische onderdelen nat te make.
• Om oververhitting en schade aan de motor of aan de accu te vermijden, moet men zich er steeds van verzekeren dat de zuigroosters van de koellucht schoon en vrij van afval+zijn.

8.4 REINIGING EN SMERING VAN DE SNOEI-INRICHTING

Na iedere werkssessie, is het raadzaam de messen te reinigen en in te smeren, om de werkzaamheid en de duur ervan te verhogen:

Raak de snoei-inrichting Niet aan voordat de accu verwijderd is en de snoei-inrichting volledig stilstaat.

• Plaats de machine horizontal en stevig op het terrein.
• Reinig de messen met een droge doek en gebruik een borstel in geval van hardnekkig vuil.
• Smeer de messen door een dunne laag specifieke olie, bij voorkeur van een Niet verruilend type, op de bovenste rand van het mes, aan te brengen.

8.5 MOEREN EN SCHROEVEN VOOR BEVESTIGING

• Houd de schroeven en moeren goed vastgedraaid, om er zeker van te zich dat de machine altijd veilig werkt.
• Controller regelmatig of de handgrepen stevig bevestigd+zijn.

9. BUITENGEWOON ONDERHOUD

9.1 BUITENGEWOON ONDERHOUD VAN DE SNOEI-INRICHING

Raak de snoei-inrichting Niet aan totdat de accu verwijderd is en de snoei-inrichting volledig stilstaat.

Indien de messen overeenkomstig de instructies gebruikt worden, is er geen onderhoud of slijpen benodigd.

9.1.1 Controle

Controller regelmatig of de messen nicht geplooid, beschadigd of versleten zich en of de schroeven degelijk zich vastgedraaid.

Er is geen afstelling vereist van de afstand tussen de messen, aangezien de vrije ruimte vooraf bepaald worden in de fabriek.

9.1.2 Bijslijpen

De messen moeten geslepen worden wanner ze minder goed werk leveren en de takken makkelijk geklemd raken.

品 Om veiligheidsredenen, raadt men aan het slijpen te lately uitvoeren door een gespecialiseerd centrum dat over de juiste bekwaamheid en werktuigen beschikt om deze handeling uit te voeren, zonder risico het mes te beschadigen en het gebruik ervan onveilig te make.

Een mes met versleteen snijvlak moet nooit worden geslepen, maar.altijdervangen.

9.1.3 Vervanging

Het mes dient nooit gerepareerd te worden, maar要去vangen worden zodiaeerste sporen van breuk vastgesteld worden of de vijllimiet overschreden is. Om veiligheidsredenen, raadt men aan de verranging door een gespecialiseerd centrum te lately uitvoeren.

Op deze machine is het gebruik voorzien van messen met de code die aangegeven is in de tabel Technische Gegevens.

Gezien de ontwikkeling van het product,+kunnen de messen aangegeven in de "Technische Gegevens" in de loop van deijd verrangen worden door andere, met soortgelijke eigenschappen voor wat betreft verwisselhaarheid en functionele verilgheid.

10. STALLING

BELANGRIJK De veiligheidsnormen die tijdens de berging in acht genomen moeten worden, zich beschreiben in par. 2.4. Neem.Deze aanwijzingen strikt in acht om geen ernstige risico's ofGeVaren te lopen.

10.1 STALLING VAN DE MACHINE

Wanner de machine gestald moet worden:

1. de accu uit zich zitting te halen en opladen (par. 8.2.2);
2. de mesbescherming teplaatsen wanneer de snoei-inrichting stil staat;
3. laat de motor eerst afkoelen voor de machine in elke willekeurige ruimte op te bergen;
4. reinig de machine (par. 8.3);
5. Controller of er geen onderdelen los of beschadigd zich. Vervang, indien nodig, de beschadigde onderdelen en klem eventuele schroeven en moeren die losgekomen

zijn weeer vast of neem contact op met het geauthoriseerde Dienstcentrum.;

1. Berg de machine op:

2. in een droge omgeving;
   -beschermd gegen slechte weersomstandigheden;

3. buiten bereik van kinderen;
4. na zich ervan verzekerd te hebben de sleutels of gereedschappen die voor het onderhoud gebruikt werden, verwijderd te hebben.

De accu moet in op een schaduwrijke, frisse plaat sbeaard worden, waar er geen vochtigheid is.

OPMERKING In geval van langdurig nichtgebruik, moet men de accu om de twee maanden opladen, om de duur ervan te verlungen.

11. HANTERING EN TRANSPORT

Telkens wanseer de machine verplaatst of vervoerd moet worden, is hetoodzakelijk:

• de machine stopzetten (par. 7.5);
• de accuuit zich zitting te ha en opladen (par. 8.2.2);
• de mesbescherming teplaatsen wanneer de Snoei-inrichting stil staat;
• stevige werkhandsschoenen dragen;
• de machine alleen vast te nemen aan de handgrepen en de snoei-inrichting in de richting gegenover de loop-of rijrichting te houden.

Wanner men de machine met een wagon vervoert, moet men:

• de machineijdens het vervoer goed met touwen of kettingen bevestigen;
• de machine zoplaatsen dat ze geen gevaar veroorzaakt.

12. ASSISTENTIE EN HERSTELLINGEN

Deze handleiding verstrekt alle gegevens die u nodig hebt om de machine te kuren gebruiken en om er op de juiste manier eenvoudige onderhoudswerkzaamheden aan te kuren verrachten, die de gebruiker zich kan uitvoeren. Alle afstellingen en onderhoudshandelingen die nicht beschreiben zich in deze handleiding要去en uitgevoerd worden door uw Verkoper of in een gespecialiseerd Centrum dat beschikt over de nodige kennis en uitrustingen om de werken correct uit te voeren, met respect voor het oorspronkelijk niveau van verilgheid van de machine. Handelingen die in Niet geschikte structuren of door onbekwame Personen uitgevoerd werden,

doen elke vorm van garantie en alle verplichtingen of aansprakelijkheid van de Fabrikantervallen.

• Enkel de geauthoriseerde dienstencentra mogen de herstellingen en onderhoudsingrepen in garantie uitvoeren.
• De geautoriseerde Dienstcentra gebruiken enkel originele wisselstukken. De originele wisselstukken en toebehoren werden special voor de machines ontwikkeld.
• Niet originele wisselstukken en toebehoren zijn nicht goedgekeurd; het gebruik van Niet originele wisselstukken en toebehoren brengt de veriligheid van de machine in gevaar en ontheft de Fabrikant van alle verplichtingen en aansprakelijkheden.
• Men raadt aan de machine eens per Jaar aan een geautorieerd Dienstcentrum toe te vertrouwen voor het onderhoud, assistentie en controle van de veiligheidsinrichtingen.

13. GARANTIEDEKKING

De garantie dekt alle defecten van het materiaal en van de fabricatie. De gebruiker要去 aandachtig de aanwijzingen volgen die in de bijgevoegde documentatie verschaft is. De garantie geldt nicht voor schade te wijten aan:

• onvoldoende kennis van de vergezellende documentatie;
  onoplettendheid;
• onjuiste of nied-toegestane toepassing en montage;
• gebruik van Niet-oorspronkelijke verwangingsonderdelen;
• Gebruik van toebehoren dat Niet door de fabrikant versuschaft of goedgekeurd werden.

Deze garantie geldt bovendien nicht voor:

normale slijtage van verbruiksmaterialiaal zoals wielen, messen, veiligheidsbouten en draden;
normale slijtage.

De aankoper is beschermd door de nationale wetten van zich eigen land. De rechten van de koper die voorzien zich in de nationale wetten van zich eigen land zich op geen enkele wijze beperkt door deze garantie.

14. TABEL ONDERHOUD

Ingreep Frequentie Opmerkingen
MACHINE
Controle van alle bevestigingen	Vóró eender welt gebruik par.	8.5
Veiligheidscontroles / Controle van de commando's	Vóró eender welt gebruik par.	7.2
Controle van de staat van de lading van de accu	Vóró eender welt gebruik *
Herlading van de accu	Aan het einde van ieder gebruik par.	8.2.2 *
Reinigung van de machine en van de motor	Aan het einde van ieder gebruik par.	8.3
Reinigung en smering van de snoei-inrichting	Aan het einde van ieder gebruik par.	8.4
Controle van eventuele schade aan de machine. Contactor, indien nodig, het geauthoriserde dienstcentrum.	Aan het einde van ieder gebruik -
Controle van de snoei-inrichting	Aan het einde van ieder gebruik par.	9.1.1
Bijslijpen van de snoei-inrichting	- par. 9.1.2	**
Vervanging maai-inrichting	- par. 9.1.3	**

• Raadpleeg de handleding van de accu/acculader.
  ** Handeling die door uw Verkoper of door een gespecialiseerd Centrum moet uitgevoerd worden

15. IDENTIFICATIE PROBLEMEN

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
1. Bij het inschakelen van de veiligheidsknop, gaat het groenelichtje Niet aan	Geen accu of accu Niet correct geplaatst Verzeker u ervan dat de accu goed geplaatst is (par. 8.2.3)
2. Bij activering van de veiligheidsknop, Licht het groenelichtje Niet op, maar het controleampje (Afb. 6.F) knippert	Accu plat Controller de ladosstaat en	herlaad de accu (par. 8.2.2)
3. De motor stopt tijdens het werk	Accu Niet correct geplaatst Verzeker u ervan	dat de accu goed geplaatst is (par. 8.2.3)
4. De motor valt stil tijdens het werken en de controleamp (Fig. 6.F) knippert	Accu plat Controller de ladosstaat en	herlaad de accu. (par. 8.2.2)
5. Met de bedieningshendel van het mes en de veilighheidsschakelaar ingeschakeld, draait de snoei-inrichting Niet	Heggenschaar beschadigd. Gebruik de heggenschaar Niet. Stop de machine onmiddelijk, verwijder de accu en neem contact op met een Dienstcentrum.
6. De snoei-inrichting warmt te veil op tijdens het werk	Onvoldoende smering van de messen	Stop de machine, wacht tot de snoei-inrichting stilstaat, verwijder de accu, smeer de messen (par.8.4)
7. De snoei-inrichting komt in aanraking met een lijn of een elektrische kabel	- RAAK HET MES NIET AAN WANT DIT KAN	ELEKTRISCH GELADEN WORDEN EN UTERST GEVAARLIJK WORDEN! Neem de machine stevig vast aan de achterste, geisoleerde handgreep en zet ze voorzichtig op afstand van uw eigén lichaam. Schakel de stroom die lijn of kabel voedt,uit en verwijder de accu vooraleer de tanden van het mes vrij te zetten.
8. Het maaimechanisme kommt in aanraking met een vreemd voorwerp.	-	Stop de machine, verwijder de accu en: - controller de schade; - controller of der delen losgekomen zich en schroef ze wee ter vast; - verrang of herstel de beschadigde delen met delen met gelijkwaardige kenmerken.
9. Men hoog overdreven geluiden en/of trillingen tijdens het werk	Losgekomen of beschadigde delen	Stop de machine, verwijder de accu en: - controller de schade; - controller of der delen losgekomen zich en schroef ze wee ter vast; - verrang of herstel de beschadigde delen met delen met gelijkwaardige kenmerken.
10. Er komt rook ut de machine tijdens de werking	Heggenschaar beschadigd. Gebruik de heggenschaar Niet. Stop de machine onmiddelijk, verwijder de accu en neem contact op met een Dienstcentrum.
11. Kleine autonomie van de accu	Zware gebruksconditione met grotere stroomabsorptie	Optimaliser het gebruik (par. 8.2.1)
	Accu Niet voldoende voor de werkbehoeften	Gebruik een tweede accu of een sterkere accu (par. 16.1)
	Verslechtering van de capaciteit van de accu	Koop een neue accu
PROBLEM MOGEL	IJKE OORZAAK OPLOSSING
12. De accumulator laadt de accu Niet op	Accu Niet correct geplaatst in de accumulator Controleer of de accu correct geplaatst is (par. 8.2.3)
	Niet geschikte omgevingscondities Herlaad de accu in een omgeving met geschikte temperatuur (zie handleiding van de accu/acculader)
	Vuile contacten Reinig de contacten
	Geen spanning aan de accumulator Controleer of de stekker in het stopcontact steekt en of er spanning aanwezig is in het stopcontact
	Defecte accumulator Vervangen met een origineel wisselstuk
		Indien het probleem aanhoudt, raadpleeg de handleiding van de accu / accumulator
13. Het contrôlelampje (Afb. 6.F) blijft continu branden	Negatieve uitkomst zelftest	Gebruik de machine in geen geval. Stop de machine onmiddelijk, verwijder de accu en contacteer een Dienstcentrum.
14. Het contrôlelampje (Afb. 6.F) blijft continu knipperen	Communicatiefout van de accu	Gebruik de machine in geen geval. Stop de machine onmiddelijk, verwijder de accu en contacteer een Dienstcentrum.
	Rotor geblokkeerd	Gebruik de machine in geen geval. Stop de machine onmiddelijk, verwijder de accu en contacteer een Dienstcentrum.
	Stroom-overbelasting	Gebruik van de machine optimaliseren.

Mochten de problemen aanhouden na de toepassing van de bovengenoemde remedies, dan dient er contact te worden opgenomen met uw Verkoper.

16. OP AANVRAAG LEVERBARE ACCESSOIRES

16.1 ALTERNATIEV ACCU'S

Er zijn accu's met verschilende vermogens beschikbaar, aangepast aan specifieke operationele vereisten (afb. 17). De lijst van de voor deze machine gehomologeerde accu's bevindt zich in de tabel 'Technische Gegevens'.

16.2 ACCULADER

Inrichting voor het opladen van de accu: snel (Afb. 18.A), standard (Afb. 18.B).

16.3 ACCUHOUDER

Inrichting die de zitting van twee batterijen möglichk maakt en de elektrische stroom levert die nodig is voor de werking van de machine. De houder is voorzien van een kabel voor de aansluiting op de machine (Afb. 1.I) en van een keuzeschakelaar (Afb. 5.B) voor de selectie van een van de twee accu's (stand "1" en "2") en "OFF".

16.4 ACCUSIMULATOR

Inrichting die, indien in de zitting van de machine geplaatst, het gebruik van de accuhouder möglichk maakt.

INDICE

• skära höcken när den ar torr;
• ställa in skärhastigheten som passar für buskagets tillständ;
  - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - # - - - - - - - - - - - - - - - - . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

NL • De inhoud en de afbeeldingen van deze gebruikshandeldeigwerden gerealiseerd voor rekening van ST. S.p.A. en+zijn beschermd door het autoursrecht - Elke Niet-geautoriserde reproductie of wijziging, ook gedeelijike, van het document is verboden.
