РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HT 500e Kit STIGA

Портативные шпалерные ножницы с батарейным питанием РУKОВОДСТВО ПО ЭKСПЛУАТАЦИИ ВНИМАНИЕ: прежде чем пользоваться оборудованием, внимательно прочтите зто руководство по зксплуатации.

[13] Гарантируемый уровень звуковой

[14] Уровень вибрации [15] Принадлежности – навесные орудия

[16] Аккумулятор [17] Зарядное устройство [18] Ранцевый держатель для батарей [19] Эмулятор батареи (*) Использование данной батареи разрешено только с Ранцевый держатель для батарей. Запрещено устанавливать батарею в отсек на машине. a) ПРИМЕЧАНИЕ: общий заявленный уровень вибрации был измерен с использованием нормализованного метода испытаний, и его можно использовать для сравнения различных инструментов между собой. Общий уровень вибрации можно также использовать для предварительной оценки подверженности воздействию вибрации. b) ПРЕДУПРЕЖДЕНИЕ: уровень вибрации во время фактической эксплуатации инструмента может отличаться от общего заявленного значения и зависит от режимов эксплуатации инструмента. Поэтому во время работы необходимо принимать следующие меры безопасности для защиты оператора: работать в перчатках, ограничивать время использования машины и сократить время, в течение которого рычаг управления дросселем остается нажатым.

12. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ И ПОПРАВКИ .. 13

13. ГАРАНЦИОННО ПОКРИТИЕ .............................. 13

14. ТАБЛИЦА НА ОПЕРАЦИИТЕ ПО

2.1 ОБЩИ ПРЕДУПРЕЖДЕНИЯ

3) Лична безопасност

2.3 ПОДДРЪЖКА, ПРИБИРАНЕ

3.3 ИДЕНТИФИКАЦИОНЕН

2. Име и адрес на производителя

• кабелен контакт (Фиг. 5.A)

• селектор на акумулатора (фиг. 5.B)

• USB гнездо за зареждане на други устройства (например мобилни телефони) (Фиг. 5.C). За да се избегне висящ кабел, има проходи от двете страни и в задната част, през които да се прекара захранващият кабел.

6. КОМАНДИ ЗА УПРАВЛЕНИЕ

6.2 ЛОСТ ЗА УПРАВЛЕНИЕ НА НОЖА

7.1 ПРЕДВАРИТЕЛНИ ОПЕРАЦИИ

на ускорителя (Фиг. 7.A);

симулатора на акумулатора (фиг.10.I)

5. изберете акумулатора, който да се

активира от селектора (Фиг. 5.B)

8.1 ИНФОРМАЦИЯ ОТ ОБЩ ХАРАКТЕР

3. поставете акумулатора в гнездото му,

8.4 ПОЧИСТВАНЕ И СМАЗВАНЕ НА

8.5 ФИКСИРАЩИ ГАЙКИ И ВИНТОВЕ

10. ПРИБИРАНЕ ЗА СЪХРАНЕНИЕ

10.2 ПРИБИРАНЕ НА АКУМУЛАТОРА

ПО ПОДДРЪЖКАТА Операция Периодичност Забележки

3. Двигателят спира по

време на работа Акумулатора не е поставен правилно Убедете се, че сте поставили правилно акумулатора (пар. 8.2.3)

4. Двигателят спира по

16.1 АЛТЕРНАТИВНИ АКУМУЛАТОРИ

16.4 СИМУЛАТОР НА АКУМУЛАТОР

1.1 КАКО ДА СЕ ЧИТА УПАТСТВОТО

16. ДОПОЛНИТЕЛНА ОПРЕМА ПО ИЗБОР ........... 16

2. Име и адреса на производителот

3. Ниво на акустична моќност

Код на производ Тип на машина

6.1 БЕЗБЕДНОСНО КОПЧЕ

• Исчистете (пас. 8.3).

13. ЛЕД индикаторот (Сл.

16.1 ДОПОЛНИТЕЛНИ БАТЕРИИ

Достапни се батерии со различен капацитет за да одговараат на специфичните барања за работа (Сл. 17). Списокот на батерии коишто се соодветни да се користат со оваа машина се наоѓа во табелата „Технички податоци“.

16.2 ПОЛНАЧ ЗА БАТЕРИЈА

16.4 СИМУЛАТОР НА БАТЕРИЈА

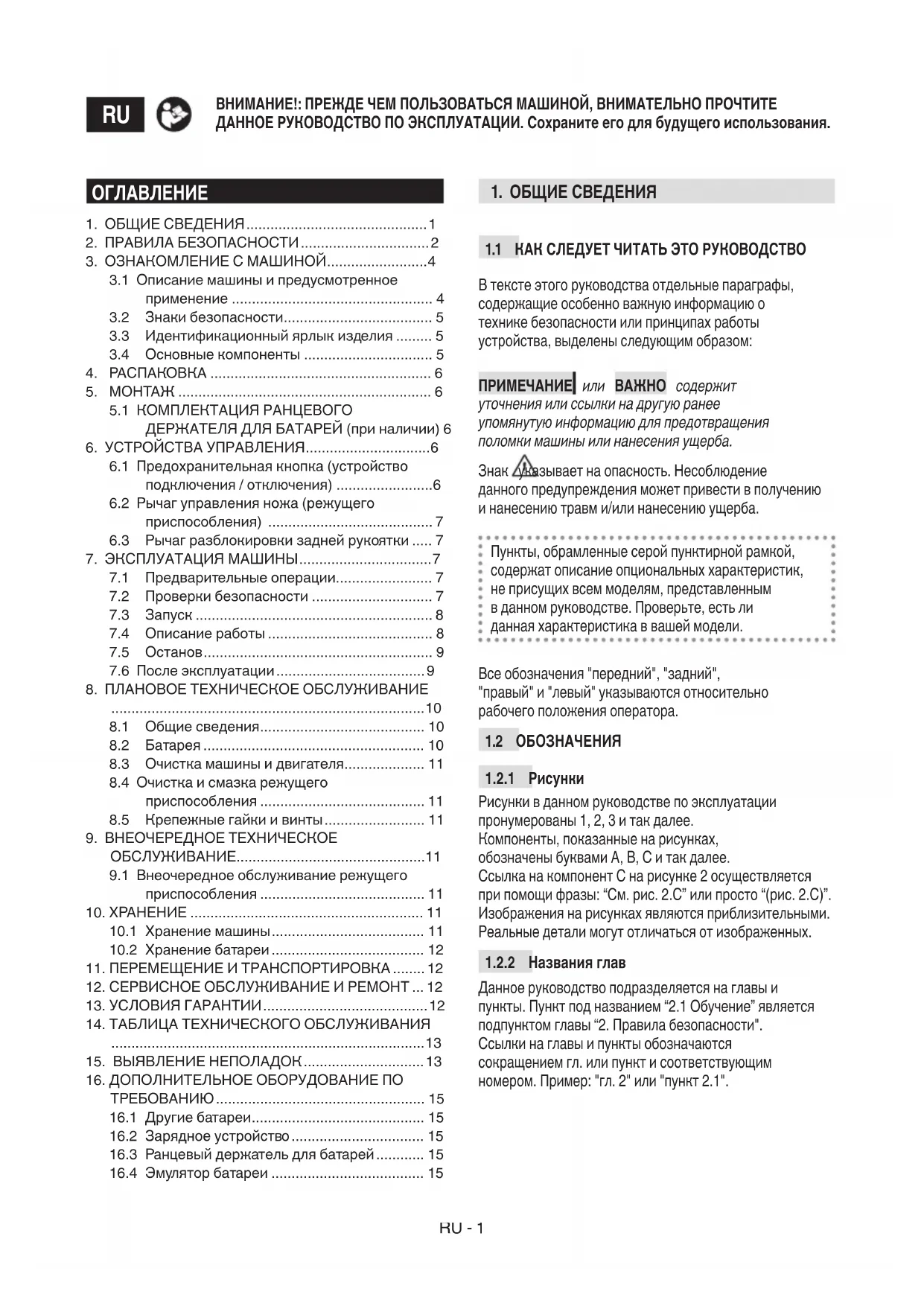

ВНИМАНИЕ!: ПРЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ МАШИНОЙ, ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. Сохраните его для будущего использования.

1.1 КАК СЛЕДУЕТ ЧИТАТЬ ЭТО РУКОВОДСТВО

В тексте этого руководства отдельные параграфы, содержащие особенно важную информацию о технике безопасности или принципах работы устройства, выделены следующим образом: ПРИМЕЧАНИЕ или ВАЖНО содержит уточнения или ссылки на другую ранее упомянутую информацию для предотвращения поломки машины или нанесения ущерба. Знак указывает на опасность. Несоблюдение данного предупреждения может привести в получению и нанесению травм и/или нанесению ущерба. Пункты, обрамленные серой пунктирной рамкой, содержат описание опциональных характеристик, не присущих всем моделям, представленным в данном руководстве. Проверьте, есть ли данная характеристика в вашей модели. Все обозначения "передний", "задний", "правый" и "левый" указываются относительно рабочего положения оператора.

Рисунки в данном руководстве по эксплуатации пронумерованы 1, 2, 3 и так далее. Компоненты, показанные на рисунках, обозначены буквами A, B, C и так далее. Ссылка на компонент C на рисунке 2 осуществляется при помощи фразы: “См. рис. 2.C” или просто “(рис. 2.C)”. Изображения на рисунках являются приблизительными. Реальные детали могут отличаться от изображенных.

Данное руководство подразделяется на главы и пункты. Пункт под названием “2.1 Обучение” является подпунктом главы “2. Правила безопасности". Ссылки на главы и пункты обозначаются сокращением гл. или пункт и соответствующим номером. Пример: "гл. 2" или "пункт 2.1".

3.1 Описание машины и предусмотренное

3.3 Идентификационный ярлык изделия ......... 5

ДЕРЖАТЕЛЯ ДЛЯ БАТАРЕЙ (при наличии) 6

6. УСТРОЙСТВА УПРАВЛЕНИЯ ............................... 6

6.1 Предохранительная кнопка (устройство

подключения / отключения) ........................ 6

6.2 Рычаг управления ножа (режущего

приспособления) ......................................... 7

6.3 Рычаг разблокировки задней рукоятки ..... 7

7. ЭКСПЛУАТАЦИЯ МАШИНЫ ................................. 7

7.1 Предварительные операции........................ 7

8.3 Очистка машины и двигателя .................... 11

8.4 Очистка и смазка режущего

приспособления ......................................... 11

8.5 Крепежные гайки и винты ......................... 11

9. ВНЕОЧЕРЕДНОЕ ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ ............................................... 11

9.1 Внеочередное обслуживание режущего

11. ПЕРЕМЕЩЕНИЕ И ТРАНСПОРТИРОВКА ........ 12

14. ТАБЛИЦА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

16. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПО

16.3 Ранцевый держатель для батарей ............ 15

Ознакомьтесь со всеми предупреждениями по технике безопасности, рекомендациями, иллюстрациями и спецификациями, прилагаемыми к машине. Несоблюдение нижеприведенных рекомендаций может привести к электрическим ударам, пожарам и/или нанесению серьезного ущерба. Храните все описания мер предосторожности и указаний для использования в будущем. Термин «электрическое оборудование», встречающийся в описании мер предосторожности, относится к Вашей машине, работающей от сети (с кабелем) или от батареи (без кабеля).

1) Безопасность рабочей зоны

a) Рабочая зона должна быть чистой и хорошо освещенной. На участках с плохим освещением, а также где царит беспорядок, повышается риск несчастных случаев. b) Не используйте электрооборудование во взрывоопасной среде, поблизости от горючих жидкостей, газа или пыли. Электрооборудование генерирует искры, которые могут привести к возгоранию пыли

c) Во время работы электрооборудования дети и посторонние лица должны находиться далеко от него. Если вы от- влечетесь. то можете потерять контроль над оборудованием.

2) Электрическая безопасность

a) Вилки оборудования должны быть совместимыми с розеткой. Ни в коем случае не вносите каких-либо измене- ний в конструкцию вилки. Не исполь- зуйте вилки-адаптеры с заземленным электрооборудованием. Немодифициро- ванные вилки и совместимые розетки сни- зят риск поражения электрическим током. b) Избегайте соприкосновения тела с такими заземленными или подключенными к заземлению поверхностями, как трубы, радиаторы, кухонные плиты, холодильники. В слу- чае соприкосновения тела с заземлением повышается риск поражения электриче- ским током. c) Не подвергайте электрооборудование воздействию дождя или влажности. По- падание воды внутрь корпуса электрообо- рудования повышает риск электрического

d) Обращайтесь с кабелем бережно. Не используйте кабель для перемещения электрооборудования, не тяните его за кабель, в том числе для того, чтобы из- влечь вилку из розетки. Кабель должен находиться далеко от источников тепла, масла, острых углов и подвижных уз- лов. Поврежденные или запутанные кабели повышают риск электрического удара. e) Во время использования электрооборудования под открытым небом используйте удлинитель, подходящий для использования на улице. Использование кабеля, подходяще- го для улицы, снижает риск электрического

f) Если нельзя избежать использования электрооборудования во влажной среде, используйте розетку с устройством защитного отключения (RCD-Residual Current Device). Использование устройства защитного отключения (RCD) снижает риск электрического удара.

3) Личная безопасность

a) Будьте внимательны, следите за своими действиями и ведите себя разумно во время использования электрооборудования. Не используйте электрооборудование, если вы уста- ли или находитесь под воздействием наркотических веществ, алкоголя или лекарств. Даже небольшая невниматель- ность во время использования электроо- борудования может привести к серьезным

b) Используйте защитную одежду. Всегда надевайте защитные очки. Использова- ние такого защитного снаряжения, как пы- лезащитные маски, обувь с нескользящей подошвой, каски или наушники, снижает риск травм. c) Избегайте самопроизвольного запуска. Удостоверьтесь, что прибор выключен, прежде чем вставлять батарею, обхва- тывать или перемещать электрообо- рудование. Перемещение электрообору- дования, при котором палец находится на выключателе, а также установка батареи, когда выключатель находится в положении «ON» («ВКЛ»), повышает риск несчастного

d) Перед запуском электрооборудования уберите все ключи и регулировочные инструменты. Ключ или инструмент при соприкосновении с вращающимся узлом может вызвать травмы.RU -

e) Сохраняйте равновесие. Всегда прочно опирайтесь на опорную поверхность и сохраняйте надлежащее равновесие. Это позволит лучше контролировать элек- трооборудование в непредвиденных ситуа-

f) Одевайтесь надлежащим образом. Не надевайте широкую одежду и укра- шения. Волосы, одежда и перчатки не должны находиться поблизости от под- вижных узлов. Широкая одежда, украше- ния или длинные волосы могут застрять в подвижных узлах. g) При наличии устройств, которые должны быть подключены к установкам удаления и сбора пыли, удостоверьтесь, что они подключены и используются надлежащим образом. Применение этих устройств может снизить риски, связанные

h) Не позволяйте, чтобы у вас возникло чувство ложной уверенности, которое подвигнет вас пренебрегать правилами техники безопасности, даже если вы хорошо ознакомились с работой машины . Небрежное действие может за доли секунды привести к серьезным трав-

4) Эксплуатация и защита

электрооборудования a) Не перегружайте электрооборудование. Используйте электрооборудование, предназначенное для данной работы. Правильно выбранное электрооборудова- ние выполнит работу лучше и безопаснее, со скоростью, для которой оно было разра-

b) Не используйте электрооборудование, если выключатель не в состоянии правильно включить или выключить его. Электрооборудование, которое нельзя запустить при помощи выключателя, явля- ется опасным и нуждается в ремонте. c) Извлекайте аккумулятор из гнезда, прежде чем выполнить регулировку или смену приспособлений, а также прежде чем поместить электрооборудование на хранение. Эти предварительные меры предосторожности снижают риск самопро- извольного запуска электрооборудования. d) Храните неиспользуемое электрооборудование вне досягаемости детей и не позволяйте использовать его людям, которые не ознакомились с работой оборудования и с настоящими указаниями. При неумелом использовании электрооборудование опасно. e) Проводите техническое обслуживание электрооборудования. Проверяйте со- осность расположения подвижных узлов и свободу их перемещения, а также отсутствие поломок и других об- стоятельств, которые могут повлиять на работу электрооборудования. При нали- чии повреждений необходимо отремон- тировать электрооборудование, прежде чем использовать его. Многие несчастные случаи были вызваны недостаточным об- служиванием. f) Режущие органы должны быть заточены и чисты. Надлежащее обслуживание ре- жущих органов, хорошая заточка режущих кромок предотвращают их заедание и об- легчают контроль над ними. g) Используйте электрооборудование и соответствующие дополнительные приспособления в соответствии с предоставленными указаниями, учитывая условия и тип выполняемой работы. Использование электрооборудо- вания для целей, отличных от предусмо- тренной, может привести к опасной ситуа-

h) Поддерживайте рукоятки в сухом, чистом состоянии, без следов масла и смазки. Скользкие рукоятки не позволя- ют безопасно перемещать оборудование и управлять им в непредвиденных ситуациях.

5) Эксплуатация и меры предосторожности

при эксплуатации оборудования с батарейным питанием a) Заряжайте батарею исключительно зарядным устройством, рекомендованным изготовителем. За- рядное устройство, предназначенное для одного типа группы батарей, может вызвать риск пожара пои использовании с другими группами батарей. b) Используйте электрооборудование только с четко указанными группами батарей. Использование любой другой группы батарей может вызвать риск травм

c) Когда группа батарей не используется, необходимо держать ее на расстоянии от других металлических предметов, например, скрепок, монет, ключей, гвоздей, винтов и других небольших металлических предметов, которые могут вызвать короткое замыкание клемм. Короткое замыкание клемм бата- реи может вызвать ожоги и пожары. d) Если батарея в плохом состоянии, из нее может вытекать жидкость: избегай- те любого контакта с ней. После случай- ного контакта немедленно смойте жид- кость водой. Если жидкость попала в глаза, немедленно обратитесь за меди-RU -

цинской помощью. Жидкость, вытекшая из батареи, может вызвать раздражение или ожог на коже. e) Не пользуйтесь поврежденными или модифицированными группой батарей и оборудованием. Поврежденные или мо- дифицированные батареи могут вести себя непредсказуемо, что может привести к по- жару, взрыву или риску травм. f) Не подвергайте группу батарей воздействию пламени или слишком высокой температуры. Воздействие пла- мени или температуры выше 130°C может привести к взрыву. ПРИМЕЧАНИЕ. Темпе- ратура “130 °C” соответствует температуре “265 °F”. g) Соблюдайте все указания по подзарядке и заряжайте батарею в условиях соблюдения диапазона температур, указанного в руководстве. Неправильное выполнение зарядки или температура за- рядки, выходящая за пределы указанного интервала, могут повредить батарею и по- высить риск пожара.

6) Техническая поддержка

a) Ремонт электрооборудования должен выполнять квалифицированный персонал, необходимо использовать исключительно оригинальные запасные детали. Это позволяет сохранить уровень безопасности электрооборудования. b) Никогда не ремонтируйте поврежденные батареи. Обслуживание батарей должно выполняться исключительно производите- лем или авторизованными поставщиками

2.2 СПЕЦИАЛЬНЫЕ ПРАВИЛА ТЕХНИКИ

БЕЗОПАСНОСТИ ДЛЯ МАШИНЫ ДЛЯ ПОДРЕЗКИ ЖИВОЙ ИЗГОРОДИ a) Не приближайтесь к ножу. Не удаляйте срезанный материал и не придерживайте срезаемые ветки, когда ножи находятся в движении. После выключения ножи продолжают двигаться. Даже небольшая невнимательность во время использования шпалерных ножниц может привести к серьезным травмам. b) Перемещайте шпалерные ножницы, держа их за рукоятку с неподвижным ножом и стараясь не нажимать на какие- либо выключатели питания. Правильная транспортировка шпалерных ножниц снижает риск непреднамеренного запуска и последующего травмирования ножами. c) При транспортировке или хранении шпалерных ножниц всегда устанавливайте кожух ножа. Правильно организованная переноска шпалерных ножниц снижает риск травм от ножей. d) При удалении застрявшего материала или обслуживании инструмента убедитесь, что все выключатели выключены, а батарейный блок извлечен или отсоединен. Неожиданное включение шпалерных ножниц во время удаления застрявшего материала или выполнения технического обслуживания может нанести серьезные травмы. e) Держите шпалерные ножницы только за изолированную поверхность рукояток, поскольку нож может соприкасаться со скрытыми кабелями. Соприкосновение ножей с кабелем, находящимся под напряжением, может привести к появлению напряжения на наружных металлических частях шпалерных ножниц, в результате чего оператор может получить удар током. f) Держите все шнуры питания и кабели за пределами зоны стрижки. Шнуры питания могут быть скрыты в живой изгороди или кустарнике и случайно перерезаны ножом. g) Не используйте шпалерные ножницы в плохую погоду, особенно если существует риск попадания молнии. Это снижает риск поражения молнией. h) Во время работы всегда прочно удерживайте машину двумя руками. Удержание машины только одной рукой может привести к потере контроля и послужить причиной серьезных травм. В случае поломок или аварий во время работы незамедлительно выключить двигатель и убрать машину, чтобы она не нанесла еще больший ущерб; если произошел несчастный случай и оператор или третьи лица получили травмы, незамедлительно принять меры по помощи пострадавшим, наиболее подходящие в конкретной ситуации, и обратиться в медицинское учреждение для необходимого лечения. Тщательно удалите материал, который может нанести ущерб или травмы людям и животным, которые могут его не заметить. Продолжительное воздействие вибрации может нанести ущерб нервно- сосудистой системе (эти состояния известны как “синдром Рейно” или “белой руки”), особенно у людей, страдающих расстройством кровообращения. Симптомы могут проявляться на руках, запястьях и пальцах в виде потери чувствительности, онемения, зуда, боли, бледности и изменения структуры кожи. Эти симптомы могут усилиться под воздействием низкой температуры окружающей среды и/или слишком сильного сжимания рукояток. ПриRU -

появлении симптомов следует снизить время использования машины и обратиться к врачу.

2.3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ,

Регулярное техническое обслуживание и правильное хранение являются залогом безопасности машины и поддержания ее эксплуатационных качеств.

• При остановке машины для технического обслуживания, осмотра, хранения или замены приспособлений необходимо выключить двигатель, отсоединить машину от сети и убедиться, что все движущиеся части полностью остановлены.

• Перед выполнением любых проверок, регулировок и перед хранением дайте машине остыть.

• Бережно обращайтесь с машиной и храните ее в чистом состоянии, в сухом и недоступном для детей месте.

• Ни в коем случае не использовать машину с износившимися или поврежденными частями. Поврежденные и износившиеся детали всегда необходимо заменять, они не подлежат ремонту. Используйте только оригинальные запчасти.

• Для снижения риска пожара не оставлять контейнеры с отходами в помещении. Значения уровня шума и вибрации, указанные в настоящем руководстве, являются максимальными рабочими значениями машины. Использование несбалансированного режущего элемента, слишком высокая скорость, отсутствие технического обслуживания существенно влияют на уровень шума и вибрацию. Следовательно, необходимо принять профилактические меры для устранения возможного ущерба, вызванного высоким уровнем шума и вибрационными нагрузками; выполнять обслуживание машины, надевать противошумные наушники, делать перерывы во время работы.

Нижеследующие правила безопасности дополняют предписания по технике безопасности, изложенные в инструкции зарядного устройства.

• Для зарядки батареи используйте только зарядные устройства, рекомендованные изготовителем. Неподходящее зарядное устройство может привести к электрическому удару, перегреву или утечке едкой жидкости из батареи.

• Используйте только определенные батареи, предусмотренные для вашего оборудования. Использование батарей другого типа может привести к травмам и риску пожара.

• Храните неиспользуемую батарею на расстоянии от канцелярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, которые могут вызвать короткое замыкание контактов. Короткое замыкание электрической цепи между контактами может вызвать возгорание

• Не используйте зарядное устройство в местах с наличием паров, воспламеняющихся веществ, а также на легковоспламеняющихся поверхностях, например, на бумаге, ткани и т.д. Во время зарядки зарядное устройство нагревается и может вызвать пожар.

• Во время транспортировки аккумуляторов следите, чтобы контакты не соприкасались между собой, и не используйте металлическую тару для их транспортировки

2.5 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

• Строго соблюдайте местные нормы по утилизации упаковки, поврежденных частей или любых элементов со значительным влиянием на окружающую среду; эти отходы не должны выбрасываться в мусорные контейнеры, а должны быть отделены и переданы в специальные центры сбора отходов, занимающиеся их переработкой.

• Строго соблюдайте действующие на местном уровне правила по вывозу отходов.

• После завершения срока службы машины не выбрасывайте ее с бытовым мусором, а обратитесь в центр сбора отходов в соответствии с действующим местным законодательством. Не выбрасывайте электрооборудование вместе с бытовыми отходами. В соответствии с Европейской директивой 2012/19/ЕС относительно выведенного из эксплуатации электрического и электронного оборудования и ее применением согласно правилам страны эксплуатации, выведенное из эксплуатации электрооборудование должно отправляться на переработку в соответствии с требованиями по охране окружающей среды отдельно от других отходов. Если электрооборудование выбрасывается на свалку или закапывается в землю, вредные вещества могут проникнуть в слой подземных вод и попасть в пищевые продукты, что приведет к нанесению ущербаRU -

вашему здоровью и хорошему самочувствию. Для получения более подробной информации по переработке этого изделия обращайтесь в учреждение, ответственное за переработку отходов, или к Вашему дистрибьютору. По завершении срока службы батарей обеспечьте их уничтожение, которое не нанесет вреда окружающей среде. Батарея содержит материал, опасный для вас и для окружающей среды. Батарею необходимо извлечь и отдельно сдать в центр переработки отходов, который принимает литий- ионные батареи. Раздельный сбор использованных изделий и упаковочных материалов позволяет перерабатывать и повторно использовать материалы. Повторное использование вторично переработанных материалов помогает уменьшить загрязнение окружающей среды и снизить потребность в первичном сырье.

3. ОЗНАКОМЛЕНИЕ С МАШИНОЙ

3.1 ОПИСАНИЕ МАШИНЫ И

ПРЕДУСМОТРЕННОЕ ПРИМЕНЕНИЕ Данная машина является садовым оборудованием, и, в частности, портативными шпалерными ножницами с батарейным питанием. Машина состоит из двигателя, который приводит в действие режущее приспособление. Оператор управляет машиной, всегда находясь на безопасном расстоянии от режущего приспособления.

3.1.1 Предусмотренное использование

Эта машина разработана и изготовлена для:

• стрижки и подравнивания кустарников и живой изгороди, состоящих из кустарников с ветками небольшой толщины (сечение не более 15 мм);

• Машиной должен управлять только один человек.

3.1.2 Неправильное использование

Любое другое использование, отличное от вышеупомянутого, может создать опасность и причинить ущерб людям и/или имуществу. Входит в понятие неправильного использования (в качестве примера, но не ограничиваясь этими случаями):

• кошение травы в общем и в частности вблизи бордюрных камней;

• измельчение материалов для компостов;

• использование машины в положении, когда режущее приспособление находится выше линии плеч;

• использование машины для резки материалов нерастительного происхождения;

• применение режущих приспособлений, отличных от указанных в главе "Технические характеристики". Опасность серьезных ран и травм;

• пользование машиной несколькими операторами. ВАЖНО Ненадлежащее использование машины влечет за собой утрату силы гарантии и снимает с изготовителя всю ответственность, возлагая на пользователя ответственность за издержки в случае порчи имущества, получения травм или нанесения ущерба третьим лицам.

3.1.3 Тип пользователя

Данная машина предназначена для широкого потребителя, для непрофессионального применения. Она предназначена для любительского применения.

3.2 ЗНАКИ БЕЗОПАСНОСТИ

На машине имеются различные символы (рис. 2). Они призваны напоминать оператору о необходимости внимательной и осторожной эксплуатации. Значение символов: ВНИМАНИЕ! ОПАСНОСТЬ! Данная машина при неправильном использовании может быть опасной для оператора и окружающих. ВНИМАНИЕ! Прежде, чем пользоваться машиной, прочтите руководство по эксплуатации. Используйте защитные очки. Наденьте плотные и нескользящие рабочие перчатки. Не подвергайте машину воздействию дождя (или влажности)RU -

ОПАСНОСТЬ ОТБРАСЫВАНИЯ ПРЕДМЕТОВ! Соблюдайте осторожность из-за возможного отбрасывания материала режущим приспособлением, что может нанести серьезный ущерб людям и имуществу.

ОПАСНОСТЬ ОТБРАСЫВАНИЯ ПРЕДМЕТОВ! Люди и домашние животные во время использования машины должны отойти на расстояние, по меньшей мере, в 15 м. Опасность порезов! Держите руки и ноги на расстоянии от ножей. ВАЖНО Поврежденные или нечитаемые наклейки нуждаются в замене. Закажите новые наклейки в авторизованном сервисном центре.

3.3 ИДЕНТИФИКАЦИОННЫЙ ЯРЛЫК ИЗДЕЛИЯ

На идентификационном ярлыке изделия указана следующая информация (Рис. 1

1. Знак соответствия директиве CE

2. Наименование и адрес изготовителя

3. Уровень звуковой мощности

8. Напряжение питания

Впишите идентификационные данные машины в специальные поля на ярлыке, помещенном на обратной стороне обложки. ВАЖНО Указывайте идентификационные данные, указанные на идентификационном ярлыке, каждый раз при обращении в авторизованный сервисный центр. ВАЖНО Образец декларации соответствия находится на последних страницах руководства.

3.4 ОСНОВНЫЕ КОМПОНЕНТЫ

Машина состоит из следующих основных составных частей, которые выполняют следующие функции (рис.1

A. Двигатель: обеспечивает движение режущего приспособления. B. Нож (Режущее приспособление): это элемент, предназначенный для стрижки растений. C. Передняя рукоятка: позволяет управлять машиной, и на ней находится предохранительный выключатель. D. Задняя рукоятка: позволяет управлять машиной, и на ней находятся главные органы управления. E. Защита ножа (для транспортировки и перемещения машины): защищает от случайного контакта с режущим приспособлением, который может привести к серьезным травмам. F. Батарея (дополнительное оборудование по требованию, пункт 16.1): обеспечивает электропитание инструмента; ее характеристики и правила эксплуатации описаны в отдельном руководстве. G. Зарядное устройство (дополнительное оборудование по требованию, пункт 16.2): устройство, предназначенное для зарядки батареи; ее характеристики и правила эксплуатации описаны в отдельном руководстве. Доступны две модели зарядного устройства: G1 (быстрое зарядное устройство); G2 (стандартное зарядное устройство). H. Ранцевый держатель для батарей (дополнительное оборудование по требованию, пункт 16.3): устройство для размещения батарей.

I. Соединительный провод: провод, соединяющий

машину с ранцевым держателем для батарей. J. Эмулятор батареи (дополнительное оборудование по требованию, пункт 16.4): устройство, устанавливаемое в гнездо машины и позволяющее использовать ранцевый держатель для батарей.

ВАЖНО Правила безопасности приведены в гл. 2. Строго соблюдайте указания для предотвращения серьезных рисков и опасности. Распаковка должна выполняться на твердой и ровной поверхности, где достаточно места для перемещения машины и ее упаковки, необходимо всегда пользоваться соответствующими инструментами.

1. Вскрывайте упаковку осторожно и внимательно,

чтобы не потерять компоненты.

2. Ознакомьтесь с документами, лежащими в

коробке, в том числе, с данным руководством.

3. Извлеките из коробки машину.

4. Выбросьте коробку и упаковочные материалы в

соответствии с местным законодательством.RU -

ДЕРЖАТЕЛЯ ДЛЯ БАТАРЕЙ (ПРИ НАЛИЧИИ) Ранцевый держатель для батарей поставляется в уже собранном виде (рис. 1H), и его можно отсоединять от крепления для ремней (рис. 3) и переносить вручную. Для отсоединения ранцевого держателя для батарей нажмите на две верхние кнопки (рис. 3.A). Гнезда для батарей располагаются с обеих сторон ранцевого держателя (рис. 4) С правой стороны ранцевого держателя расположены следующие компоненты:

• разъем провода (рис 5.A)

• переключатель батареи (рис. 5.B)

• USB-разъем для зарядки других устройств (например, мобильных телефонов) (рис. 5.C). Во избежание наличия незакрепленных проводов предусмотрены направляющие с обеих сторон ранцевого держателя и в его задней части, через которые можно проложить кабель питания.

6. УСТРОЙСТВА УПРАВЛЕНИЯ

6.1 ПРЕДОХРАНИТЕЛЬНАЯ КНОПКА

(УСТРОЙСТВО ПОДКЛЮЧЕНИЯ / ОТКЛЮЧЕНИЯ) Нажатием этой кнопки можно включать и выключать электрическую цепь машины (Рис. 6.A). Горит один светодиод: электрическая цепь машины включена (Рис. 6.B). Машина готова к использованию. Горят оба светодиода: машина работает. Светодиоды не горят: электрическая цепь полностью отключена. ВАЖНО Во время перемещения никогда не держите палец на кнопке во избежание случайного запуска. Значок «Внимание» (рис. 6.F) загорается в случае неисправности машины (обращайтесь к таблице определения неисправностей, пункт 15).

6.2 РЫЧАГ УПРАВЛЕНИЯ НОЖА

(РЕЖУЩЕГО ПРИСПОСОБЛЕНИЯ) Позволяет включать и регулировать скорость ножа. Включение режущего приспособления (рис. 1.B) возможно только при одновременном нажатии рычага управления ножа (рис. 6.C) и предохранительного выключателя (рис. 6.D). Режущее приспособление выключается автоматически после отпускания рычага или предохранительного выключателя.

6.3 РЫЧАГ РАЗБЛОКИРОВКИ

ЗАДНЕЙ РУКОЯТКИ Рычаг разблокировки (рис. 6.E) позволяет устанавливать заднюю рукоятку (рис. 1.D) в 3 различных положения относительно режущего приспособления для более удобного выполнения стрижки живой изгороди. Регулировка положения рукоятки должна выполняться, когда предохранительная кнопка отключена (световой индикатор не горит).

7. ЭКСПЛУАТАЦИЯ МАШИНЫ

ВАЖНО Правила безопасности приведены в гл. 2. Строго соблюдайте указания для предотвращения серьезных рисков и опасности.

7.1 ПРЕДВАРИТЕЛЬНЫЕ ОПЕРАЦИИ

Перед началом работы необходимо выполнить несколько проверок и операций, чтобы обеспечить эффективную работу в условиях максимальной безопасности. Поставьте машину в горизонтальное положение так, чтобы она прочно опиралась на землю.

7.1.1 Проверка состояния батареи

Машина поставляется без батареи. Приобретите батарею с емкостью, наиболее подходящей для рабочих потребностей, и полностью зарядите ее, соблюдая указания, изложенные в руководстве батареи. Перечень батарей, омологированных для данной машины, приведен в таблице "Технические характеристики".

• Всякий раз перед использованием: – проверяйте состояние заряда батареи, следуя указаниям, изложенным в руководстве к батарее.RU -

7.1.2 Регулировка положения рукоятки

Выполняйте эту операцию при отключенной предохранительной кнопке (когда световой индикатор не горит).

1. Потяните назад рычаг разблокировки

задней рукоятки (Рис. 7.A);

2. начинайте поворачивать заднюю рукоятку (Рис. 7.B);

3. отпустите рычаг разблокировки (Рис. 7.A);

4. поворачивайте рукоятку, пока не услышите

щелчок в требуемом положении. ВАЖНО Перед тем, как использовать машину, убедитесь в том, что рычаг разблокировки полностью вернулся в положение блокировки, и что задняя рукоятка надежно зафиксирована. Во время работы задняя рукоятка должна быть всегда вертикальной, независимо от положения, в котором находится режущее приспособление.

7.1.3 Использование ранцевого

держателя (при наличии)

1. Вставьте батарею до конца в один из отсеков

ранцевого держателя (рис. 4) и протолкните ее до щелчка, чтобы заблокировать в нужном положении и обеспечить электрический контакт;

2. подсоедините провод к соответствующему

разъему ранцевого держателя (рис. 5.A) и поверните его до щелчка, чтобы заблокировать в нужном положении и обеспечить электрический контакт;

3. отрегулируйте ремни и застегните

спереди систему подвески (рис. 8).

ПРОВЕРКИ БЕЗОПАСНОСТИ Выполните следующие проверки безопасности и удостоверьтесь, что результаты проверок соответствуют данным, приведенным в таблице. Прежде чем приступить к работе, всегда проверяйте безопасность машины.

7.2.1 Общая проверка

Предмет Результат Рукоятки (Рис. 1.C, Рис. 1.D) и защитные приспособления Чистые, сухие, они должны быть установлены правильно и прочно прикреплены к машине Винты на машине и на ноже Прочно затянуты (не ослаблены) Каналы прохода воздуха для охлаждения Не засорены Нож (Рис. 1.B) Заточен, без следов повреждения и износа Защитные приспособления В целостности, без повреждений. Батарея (Рис. 1.F) Нет повреждений оболочки, нет утечек жидкости Машина Без следов повреждения

Электрические кабели Изоляция нигде не повреждена. Их целостность не должна быть нарушена во избежание образования искр Рычаг управления ножа (рис. 6.C), предохранительный выключатель (рис. 6.D) Они должны двигаться беспрепятственно, без приложения усилий. Пробное перемещение Аномальная вибрация отсутствует. Аномальные звуки отсутствуют

7.2.2 Проверка работы машины

1. Вставьте батарею в

соответствующий отсек (рис. 10.A);

предохранительную кнопку (Рис. 9.A) Должен загореться зеленый свет (электрическая цепь включена), а режущее приспособление не должно двигаться Запустите машину (пункт 7.3 );

1. Одновременно нажмите

на рычаг управления ножа (рис. 9.B) и предохранительный выключатель (рис. 9.C);

управления ножа (рис. 9.B) или предохранительный выключатель (рис. 9.C)

1. Нож должен двигаться

2. Органы управления

должны автоматически и быстро вернуться в нейтральное положение, а нож должен остановиться

1. Когда сцепление ножа

включено, потяните рычаг разблокировки задней рукоятки (Рис. 7.A)

1. Нож должен остановитьсяRU -

Если результат любой проверки отличается от приведенного в таблице, пользоваться машиной нельзя! Сдайте машину в сервисный центр для выполнения проверок и ремонта.

7.3.1 Запуск с использованием батареи

1. Снимите защиту ножа (Рис. 1.E)

(если она используется);

2. Убедитесь, что нож не касается

земли или других предметов;

3. вставьте батарею надлежащим образом

в соответствующий отсек (рис. 10.A);

4. нажмите на предохранительную кнопку (Рис. 9.A);

5. одновременно нажмите на рычаг управления

ножа (рис. 9.B) и предохранительный выключатель (рис. 9.C).

7.3.2 Запуск с использованием эмулятора

батареи (при наличии)

1. Встаньте в прочное и устойчивое положение;

2. Убедитесь, что нож не касается

земли или других предметов;

3. вставьте эмулятор батареи надлежащим образом

в соответствующее гнездо машины (рис. 10.J)

4. подсоедините соединительный провод

к эмулятору батареи (рис. 10.I)

5. выберите батарею, которую необходимо

включить, с помощью переключателя (рис. 5.B)

6. нажмите на предохранительную кнопку (Рис. 9.A)

7. одновременно нажмите на рычаг управления

ножа (рис. 9.B) и предохранительный выключатель (рис. 9.C)

Для правильной эксплуатации машины выполните следующие действия:

• всегда крепко удерживайте машину обеими руками, а режущее приспособление должно находиться ниже линии плеч; Не удалять срезанный материал и не придерживать срезаемые ветки, когда нож работает. Убедитесь, что предохранительная кнопка отключена (световой индикатор не горит), когда вы удаляете срезанный материал. ПРИМЕЧАНИЕ Во время работы батарея защищена от полной разрядки устройством защиты, которое выключает машину и блокирует ее работу. ПРИМЕЧАНИЕ После минуты бездействия включённая машина выключается автоматически.

Предпочтительно сначала стричь две вертикальные стороны живой изгороди, а затем ее верхнюю часть. ПРИМЕЧАНИЕ На автономность батареи (и, следовательно, на площадь участка с растительностью, обрабатываемого на одной зарядке) влияют различные факторы, описанные в пункте 8.2.1.

7.4.1.a Вертикальная стрижка

Стрижка должна выполняться дугообразными движениями снизу вверх, держа нож как можно дальше от тела (рис. 11).

7.4.1.b Горизонтальная стрижка

Наилучшие результаты достигаются при слегка наклоненном ноже (5° - 10°) в направлении стрижки, с дугообразным движением и медленным и постоянным продвижением вперед, особенно если живая изгородь очень густая (рис. 12).

7.4.2 Рекомендации по эксплуатации

Если во время работы ножи заблокируются или застрянут в ветках живой изгороди:

1. немедленно выключите машину (пункт 7.5);

2. дождитесь остановки режущего приспособления;

3. извлеките батарею (пункт 8.2.2);

4. Извлеките застрявший материал.

7.4.3 Смазка ножей во время работы

Если во время работы режущее приспособление слишком сильно нагревается, следует смазать внутренние поверхности ножей (пункт 8.4). Эту операцию необходимо выполнять на выключенной машине и с батареей, извлеченной из соответствующего отсека (пункт 8.2.2).

Для останова машины:

• отпустите рычаг управления ножом (рис. 9.B) или предохранительный выключатель (рис. 9.C);

• отключите предохранительную кнопку (световой индикатор не горит) (Рис. 9.A). После выключения машины требуется несколько секунд, прежде чем режущее приспособление остановится.RU -

Всегда выключайте машину: – во время перемещения от одной рабочей зоны к другой. Во время перемещения никогда не держите палец на предохранительной кнопке во избежание случайного запуска.

7.6 ПОСЛЕ ЭКСПЛУАТАЦИИ

7.6.1 После эксплуатации с

использованием батареи

• Извлеките батарею из соответствующего гнезда и зарядите ее (пункт 8.2.2).

• Когда режущее приспособление остановится, установите защиту ножа (Рис. 1.Е).

• Дайте остыть двигателю перед перемещением машины в какое-либо помещение.

• Проведите очистку (пункт 8.3).

• Проверьте, что нет ослабленных или поврежденных компонентов. Если необходимо, замените поврежденные компоненты, а также затяните ослабленные винты и болты или обратитесь в авторизованный сервисный центр.

7.6.2 После эксплуатации с использованием

эмулятора батареи (при наличии)

1. Переведите переключатель ранцевого

держателя для батарей в положение «OFF» (ВЫКЛ.) (рис. 5.B);

2. извлеките эмулятор батареи

из машины (рис. 13.J);

3. снимите ранцевый держатель для батарей;

4. отсоедините соединительный провод

от эмулятора батареи (рис. 13.I) и от ранцевого держателя (рис. 5.A)

5. извлеките батарею из ранцевого держателя

(рис. 14) и зарядите ее (пункт 8.2.2);

6. дайте остыть двигателю перед перемещением

машины в какое-либо помещение;

7. проведите очистку (пункт 8.3);

8. проверьте, что нет ослабленных или

поврежденных компонентов. Если необходимо, замените поврежденные компоненты, а также затяните ослабленные винты и болты или обратитесь в авторизованный сервисный центр. ВАЖНО Всегда извлекайте батарею (пункт 8.2.2) и устанавливайте защиту ножа каждый раз, когда вы не используете машину или оставляете ее без присмотра.

ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВАЖНО Правила безопасности приведены в гл. 2. Строго соблюдайте указания для предотвращения серьезных рисков и опасности. Перед проведением любых операций по техническому обслуживанию:

• Извлеките батарею из соответствующего гнезда и зарядите ее (пункт 8.2.2);

• при неподвижном режущем приспособлении установите защиту ножа (за исключением случая, когда именно нож нуждается в обслуживании);

• дайте остыть двигателю перед перемещением машины в какое-либо помещение;

• Наденьте подходящую одежду, рабочие перчатки и защитные очки

• прочитайте соответствующее руководство. – Периодичность и описание операций технического обслуживания приведены в "Таблице технического обслуживания" (см. главу 14). Целью этой таблицы является помочь вам поддерживать эффективность и безопасность вашей машины. В ней указаны основные операции технического обслуживания машины и периодичность, предусмотренная для каждой из них. Выполняйте указанные действия по истечении первого из указанных сроков. – Использование неоригинальных запасных частей и дополнительного оборудования может отрицательно сказаться на работе и безопасности машины. Изготовитель не несет ответственности за ущерб или травмы, вызванные данными изделиями. – Оригинальные запчасти можно приобрести в сервисном центре или у авторизованных дистрибьюторов. ВАЖНО Все операции по техническому обслуживанию и регулировке, не описанные в данном руководстве, должны быть выполнены через вашего дистрибьютора или в специализированном сервисном центре.

8.2.1 Автономность батареи

На автономность батареи (и, следовательно, на площадь участка с растительностью, обрабатываемого на одной зарядке) влияют следующие основные факторы: a. условия эксплуатации, которые обусловливают увеличенное потребление энергии: – стрижка/подравнивание очень густой или влажной живой изгороди; – стрижка/подравнивание кустов со слишком толстыми ветками;RU -

b. действия оператора, которых следует избегать: – частое включение и выключение во время работы; – применение техники стрижки, которая не подходит для целей конкретной работы (пункт 7.4.1); – скорость продвижения стрижки, которая не подходит для состояния конкретной живой изгороди. Для того чтобы оптимизировать автономность батареи, рекомендуется:

• стричь живую изгородь, когда она сухая;

• задать скорость продвижения стрижки, которая подходит для состояния конкретного кустарника;

• использовать технику стрижки, которая подходит для целей конкретной работы. Если требуется использовать машину более продолжительное время, чем того позволяет стандартная батарея, то существуют следующие возможности:

• приобрести вторую стандартную батарею, чтобы сразу заменить разряженную батарею, не прерывая работы;

• приобрести батарею с более высокой автономностью по сравнению со стандартной батареей (пункт 16.1).

8.2.2 Извлечение и зарядка батареи

1. Нажмите на кнопку блокировки на батарее

в машине (рис. 13.A) или в ранцевом держателе (рис. 14. A) (при наличии);

2. извлеките батарею из машины (рис. 13.B) или из

ранцевого держателя (рис. 14.B) (при наличии);

3. вставьте батарею (Рис. 15.A) в специальный

отсек зарядного устройства (Рис. 15.B);

4. подсоедините зарядное устройство (Рис.

15.В) к розетке, напряжение которой соответствует указанному на табличке;

5. выполните полную зарядку, следуя

указаниям, изложенным в руководстве батареи/зарядного устройства. ПРИМЕЧАНИЕ Батарея оборудована защитой, которая препятствует зарядке, если температура в помещении не находится в пределах от 0 до +45 °C. ПРИМЕЧАНИЕ Можно заряжать батарею в любое время, в том числе частично, без риска повреждения.

8.2.3 Повторная установка батареи в машину

После завершения зарядки:

1. извлеките батарею из соответствующего отсека

в зарядном устройстве (рис. 16.A) (не держите ее подключенной в течение длительного времени после завершения зарядки);

2. отсоедините зарядное устройство

(Рис. 16.B) от электросети;

3. вставьте батарею в соответствующее гнездо в

машине (рис. 10.A) или в одно из гнезд ранцевого держателя для батарей (рис. 4) (при наличии)

4. вставьте батарею до конца и протолкните

до щелчка, чтобы заблокировать в нужном положении и обеспечить электрический контакт.

ОЧИСТКА МАШИНЫ И ДВИГАТЕЛЯ Чтобы снизить риск пожара, очищайте машину, и в частности двигатель, от остатков листьев, веток и излишков смазки.

• Всегда очищайте машину после использования, протерев ее чистой влажной тряпочкой, смоченной нейтральным чистящим средством.

• Удалите всю оставшуюся влагу мягкой и сухой тряпочкой. Влажность может вызвать риск поражения электрическим током.

• Не используйте агрессивные чистящие средства или растворители для очистки пластмассовых частей и рукояток.

• Не используйте струи воды и избегайте попадания воды на двигатель и электрические узлы.

• Во избежание перегрева и повреждения двигателя или батареи всегда проверяйте, что воздухозаборные решетки для охлаждения чистые и на них нет отходов.

8.4 ОЧИСТКА И СМАЗКА РЕЖУЩЕГО

ПРИСПОСОБЛЕНИЯ Всякий раз после работы рекомендуется чистить и смазывать ножи, чтобы увеличить их эффективность и продлить срок службы: Не прикасайтесь к режущему приспособлению, пока не будет извлечена батарея, и до тех пор, пока режущее приспособление полностью не остановится.

• Поставьте машину в горизонтальное положение так, чтобы она прочно опиралась на землю.

• Вытрите ножи сухой тряпкой, прилипшую грязь можно удалить щеткой.

• Смажьте ножи, нанеся тонкий слой специального масла, по возможности экологичного, вдоль верхнего края ножа.

КРЕПЕЖНЫЕ ГАЙКИ И ВИНТЫ

• Следите за тем, чтобы гайки и винты были затянуты, для уверенности в том, что машина всегда безопасна при работе.

• Периодически проверяйте прочность закрепления рукояток.

9. ВНЕОЧЕРЕДНОЕ ТЕХНИЧЕСКОЕ

РЕЖУЩЕГО ПРИСПОСОБЛЕНИЯ Не прикасайтесь к режущему приспособлению, пока не будет извлеченаRU -

батарея, и до тех пор, пока режущее приспособление полностью не остановится. При эксплуатации в соответствии с инструкциями ножи не нуждаются в обслуживании и заточке.

Периодически проверяйте, что ножи не погнулись, не имеют повреждений и не изношены, и что винты правильно затянуты. Нет необходимости ни в какой регулировке расстояния между ножами, поскольку этот зазор определен на заводе-изготовителе.

Заточка ножей необходима, когда отдача при резке снижается и ветки часто застревают. Исходя из соображений безопасности необходимо, чтобы заточка осуществлялась в специализированном сервисном центре, персонал которого имеет навыки и инструмент для выполнения этой операции, чтобы не рисковать повреждением ножа и последующим снижением уровня безопасности во время работы. Нож с изношенными зубцами никогда не следует затачивать, его необходимо всегда менять.

Нож не подлежит ремонту, необходимо заменить его при первых признаках трещин или при превышении предела заточки. Из соображений безопасности необходимо, чтобы замена осуществлялась в специализированном сервисном центре. На этой машине предусмотрено применение ножей, имеющих код, указанный в таблице "Технические характеристики". Учитывая совершенствование продукции, ножи, указанные в таблице "Технические характеристики", могут со временем быть заменены другими, с аналогичными характеристиками взаимозаменяемости и безопасности в работе.

ВАЖНО Правила безопасности при хранении машины приведены в пункте 2.4. Строго соблюдайте указания для предотвращения серьезных рисков и опасности.

10.1 ХРАНЕНИЕ МАШИНЫ

Прежде чем убрать машину на хранение:

1. извлеките батарею из соответствующего

гнезда и зарядите ее (пункт 8.2.2);

2. Когда режущее приспособление

остановится, установите защиту ножа;

3. дайте остыть двигателю перед перемещением

машины в какое-либо помещение;

4. проведите очистку (пункт 8.3);

5. проверьте, что нет ослабленных или поврежденных

компонентов. Если необходимо, замените поврежденные компоненты, а также затяните ослабленные винты и болты или обратитесь в авторизованный сервисный центр;

– в сухом помещении, – защищенном от погодного воздействия – вне досягаемости детей; – удостоверьтесь, что вы убрали ключи и инструмент, использовавшиеся для обслуживания.

10.2 ХРАНЕНИЕ БАТАРЕИ

Батарея должна храниться в тени, в прохладном месте и в помещении, где отсутствует влажность. ПРИМЕЧАНИЕ В случае длительного простоя заряжайте батарею раз в два месяца, чтобы продлить срок ее службы.

11. ПЕРЕМЕЩЕНИЕ И ТРАНСПОРТИРОВКА

Каждый раз, когда требуется передвинуть или перевезти машину: – выключите машину (пункт 7.5); – извлеките батарею из соответствующего гнезда и зарядите ее (пункт 8.2.2); – Когда режущее приспособление остановится, установите защиту ножа; – наденьте плотные рабочие перчатки; – берите машину исключительно за рукоятки, и направляйте режущее приспособление в сторону, противоположную направлению движения. При перевозке машины на автотранспорте необходимо: – закрепить машину при помощи соответствующих тросов или цепей; – расположить ее таким образом, чтобы она ни для кого не представляла опасности.

12. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

В этом руководстве изложены все указания, необходимые для управления машиной и для правильного выполнения основных операций технического обслуживания, которое должен выполнять пользователь. Для выполнения всех действий по регулировке и обслуживанию, не описанных в этомRU -

ТАБЛИЦА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Операция Периодичность Примечания

Проверка всех креплений Каждый раз перед использованием пункт 8.5 Проверка безопасности / Проверка органов управления Каждый раз перед использованием пункт 7.2 Проверка состояния зарядки батареи Каждый раз перед использованием * Зарядка батареи Каждый раз после использования пункт 8.2.2

Очистка машины и двигателя Каждый раз после использования пункт 8.3 Очистка и смазка режущего приспособления Каждый раз после использования пункт 8.4 Проверка наличия повреждений на машине. Если необходимо, свяжитесь с авторизованным сервисным центром. Каждый раз после использования - Проверка состояния режущего приспособления Каждый раз после использования пункт 9.1.1 Заточка режущего приспособления - пункт 9.1.2

Замена режущего приспособления - пункт 9.1.3

• См. руководство батареи/зарядного устройства. ** Операция, которая должна быть выполнена через вашего дистрибьютора или в специализированном сервисном

руководстве, обращайтесь к Вашему дистрибьютору или в специализированный сервисный центр, располагающий подготовленным персоналом и оборудованием, необходимыми для правильного выполнения работы, поддержания уровня безопасности и восстановления первоначального состояния машины. Операции, выполненные в неподходящих для этого структурах или неквалифицированными людьми, приводят к аннулированию всех видов гарантии и снимают с изготовителя всю ответственность и обязательства.

• Только авторизованные сервисные центры могут выполнять гарантийный ремонт и обслуживание.

• Авторизованные сервисные центры используют только оригинальные запасные части. Оригинальные запасные части и дополнительное оборудование были специально разработаны для машин данного типа.

• Использование неоригинальных запасных частей и дополнительного оборудования не утверждено Изготовителем; использование неоригинальных запасных частей и дополнительного оборудования снижает уровень безопасности машины, а также снимает с изготовителя все обязательства и ответственность.

• Рекомендуется раз в год отвозить машину в авторизованный сервисный центр для обслуживания, ухода и проверки исправности предохранительных устройств.

13. УСЛОВИЯ ГАРАНТИИ

Гарантия покрывает все дефекты материалов и изготовления. Пользователь должен будет скрупулезно следовать всем указаниям, изложенным в приложенной документации. Гарантия не покрывает ущерб, вызванный:

• недостаточным ознакомлением с сопроводительной документацией;

• неправильными или неразрешенными эксплуатацией и монтажом;

• использованием неоригинальных запчастей;

• Использованием дополнительных приспособлений, не поставленных или не утвержденных Изготовителем. Гарантия также не распространяется на:

• естественный износ таких расходных материалов, как колеса, ножи, предохранительные болты и провода;

• Естественный износ. Права покупателя защищает законодательство его страны. Настоящая гарантия никак не ограничивает прав покупателя, предусмотренных законами его страны.RU -

ВЫЯВЛЕНИЕ НЕПОЛАДОК НЕПОЛАДКА ВОЗМОЖНАЯ ПРИЧИНА УСТРАНЕНИЕ

предохранительной кнопки зеленый световой индикатор не включается Батарея отсутствует или установлена неправильно Убедитесь, что батарея установлена правильно (пункт 8.2.3)

предохранительную копку не включается зелёный свет, индикатор (Рис. 6.F) мигает Батарея разряжена Проверить состояние зарядки и зарядить батарею (пункт 8.2.2)

3. Двигатель выключается

во время работы Батарея установлена неправильно Убедитесь, что батарея установлена правильно (пункт 8.2.3)

4. Двигатель выключается во

время работы, а индикатор (рис. 6.F) мигает Батарея разряжена Проверить состояние зарядки и зарядить батарею. (пункт 8.2.2)

5. Когда рычаг управления

ножа и предохранительный выключатель нажаты, режущее приспособление не вращается Шпалерные ножницы повреждены. Не пользуйтесь шпалерными ножницами. Немедленно выключите машину, извлеките батарею и Обратитесь в авторизованный сервисный центр.

6. Режущее приспособление

слишком сильно нагревается во время работы Ножи недостаточно хорошо смазаны Выключите машину, дождитесь остановки режущего приспособления, извлеките батарею, смажьте ножи (пункт 8.4)

7. Режущее приспособление

коснулось электропроводки

- НЕ ПРИКАСАЙТЕСЬ К НОЖУ, ПОТОМУ ЧТО НА НЕМ МОЖЕТ СКОПИТЬСЯ СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО, И ОН МОЖЕТ СТАТЬ ОЧЕНЬ ОПАСНЫМ! Возьмите машину исключительно за изолированную заднюю рукоятку и осторожно положите ее подальше от себя. Отключите подачу питания в перерезанной линии электропроводки или кабеле и извлеките батарею, прежде чем высвободить зубцы ножа.

8. Режущее приспособление

наскочило на посторонний предмет. - Выключите машину, извлеките батарею и: – оцените ущерб; – проверьте, нет ли ослабленных частей и затяните их; – замените или отремонтируйте поврежденные части, используя детали с такими же характеристиками.

9. Наблюдается слишком

сильный шум и/или вибрация во время работы Наличие ослабленных или поврежденных частей Выключите машину, извлеките батарею и: – оцените ущерб; – проверьте, нет ли ослабленных частей и затяните их; – замените или отремонтируйте поврежденные части, используя детали с такими же характеристиками.

время работы Шпалерные ножницы повреждены. Не пользуйтесь шпалерными ножницами. Немедленно выключите машину, извлеките батарею и Обратитесь в авторизованный сервисный центр.

11. Низкая автономность батареи Неблагоприятные условия

эксплуатации с повышенным потреблением электроэнергии Оптимизируйте использование (пункт 8.2.1) Батареи недостаточно для удовлетворения рабочих потребностей Использовать вторую батарею или батарею увеличенной емкости (пункт 16.1) Ухудшение емкости батареи Приобрести новую батареюRU -

НЕПОЛАДКА ВОЗМОЖНАЯ ПРИЧИНА УСТРАНЕНИЕ

12. Зарядное устройство

не заряжает батарею Батарея неправильно вставлена в зарядное устройство Проверить, что она вставлена правильно (пункт 8.2.3) Ненадлежащие окружающие условия Зарядить батарею в помещении с надлежащей температурой (см. руководство по эксплуатации батареи/зарядного устройства) Контакты загрязнены Почистить контакты Отсутствие напряжения в зарядном

Проверить, что вилка вставлена в розетку, и в розетке есть напряжение Зарядное устройство неисправно Замените его на другое оригинальное устройство Если эта неисправность не исчезает, см. руководство по эксплуатации батареи/зарядного устройства

13. Индикатор (Рис. 6.G)

Ошибка самопроверки Не используйте машину. Немедленно выключите машину, извлеките батарею и обратитесь в сервисный центр.

14. Индикатор (Рис. 6.F)

продолжает мигать Ошибка коммуникации батареи Не используйте машину. Немедленно выключите машину, извлеките батарею и обратитесь в сервисный центр. Ротор заблокирован Не используйте машину. Немедленно выключите машину, извлеките батарею и обратитесь в сервисный центр. Перегрузка по току Оптимизируйте использование машины. Если после выполнения описанных выше действий неполадки не исчезли, свяжитесь с вашим дистрибьютором.

16. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Предлагаются батареи различной емкости, предназначенные для различных областей применения (рис. 17). Перечень батарей, омологированных для данной машины, приведен в таблице "Технические характеристики".

16.2 ЗАРЯДНОЕ УСТРОЙСТВО

устройство, предназначенное для зарядки батареи: быстрое (рис. 18.A), стандартное (рис. 18.B).

16.3 РАНЦЕВЫЙ ДЕРЖАТЕЛЬ ДЛЯ БАТАРЕЙ

Устройство для размещения двух батарей, обеспечивающее необходимое для работы машины электропитание. Оно оснащено проводом для соединения с машиной (рис. 1.I) и переключателем (рис. 5.B), позволяющим выбирать одну из двух батарей (положение «1» и «2») и положение «OFF» (ВЫКЛ.).

16.4 ЭМУЛЯТОР БАТАРЕИ

стройство, устанавливаемое в гнездо машины и позволяющее использовать ранцевый держатель для батарей.SK – 1 UPOZORNENIE: PRED POUŽITÍM STROJA SI POZORNE PREČÍTAJTE TENTO NÁVOD. Uschovajte ho na akékoľvek ďalšie použitie.

Перевод оригинальных инструкций) Декларация соответствия нормам ЕС (Директива о машинном оборудовании 2006/42/ЕС, Приложение II, часть A)

2. Заявляет под собственную

ответственность, что машина: переносной садовый триммер для живой

a) Тип / Базовая модель c) Паспорт d) Двигатель: батарея

3. Соответствует требованиям

следующих директив: e) Сертифицирующий орган

4. Ссылки на гармонизированные нормы

g) Измеренный уровень звуковой

h) Гарантируемый уровень звуковой

k) Установленная мощность n) Лицо, уполномоченное на подготовку технической документации: o) Место и дата
