LIETOŠANAS INSTRUKCIJA HT 500e Kit STIGA

Ar bateriju darbināms rokturamais dzīvžoga apgriezējs

[2] MAKS. barošanas spriegums [3] NOMINĀLAIS barošanas spriegums [4] Brīvgaitas ātrums [5] Asmens ātrums [6] Pļaušanas garums [7] Zāģējuma dziļums [8] Svars bez bateriju paketes [9] Griezējierīces kods [10] Skaņas spiediena līmenis [11] Mērījumu kļūda [12] Izmērītais skaņas intensitātes līmenis [13] Garantētais skaņas intensitātes līmenis [14] Vibrāciju līmenis [15] Piederumi pēc pieprasījuma [16] Bateriju pakete [17] Akumulatoru lādētājs [18] Akumulatoru pārnēsāšanas mugursoma [19] Akumulatora simulators (*) Šo akumulatoru drīkst izmantot tikai kopā ar akumulatoru pārnēsāšanas mugursoma. Ir aizliegts ievietot akumulatoru mašīnas nodalījumā. a) PIEZĪME: kopējā norādītā vibrāciju intensitātes vērtība tika izmērīta, izmantojot standarta pārbaudes metodi, un to var izmantot ierīču savstarpējai salīdzināšanai. Kopējo vibrāciju intensitātes vērtību var izmantot arī sākotnējai ekspozīcijas novērtēšanai. b) BRĪDINĀJUMS: vibrāciju līmenis ierīces faktiskās izmantošanas laikā var atšķirties no kopējās norādītās vērtības, atkarībā no ierīces izmantošanas veida. Tāpēc darba laikā ir svarīgi izmantot šādus operatora aizsardzības līdzekļus: izmantošanas laikā valkājiet cimdus, ierobežojiet mašīnas izmantošanas laiku un saīsiniet laiku, kuru akseleratora vadības svira atrodas nospiestā stāvoklī. [1] MK - ТЕХНИЧКИ ПОДАТОЦИ [2] МАКСИМАЛЕН напон [3] НОМИНАЛЕН напон [4] Брзина без оптеретување [5] Брзина на сечилото [6] Должина на сечење [7] Капацитет на сечењето [8] Тежина без батерии [9] Код на уредот за сечење [10] Ниво на акустичен притисок [11] Отстапување од мерењата [12] Измерено ниво на акустична

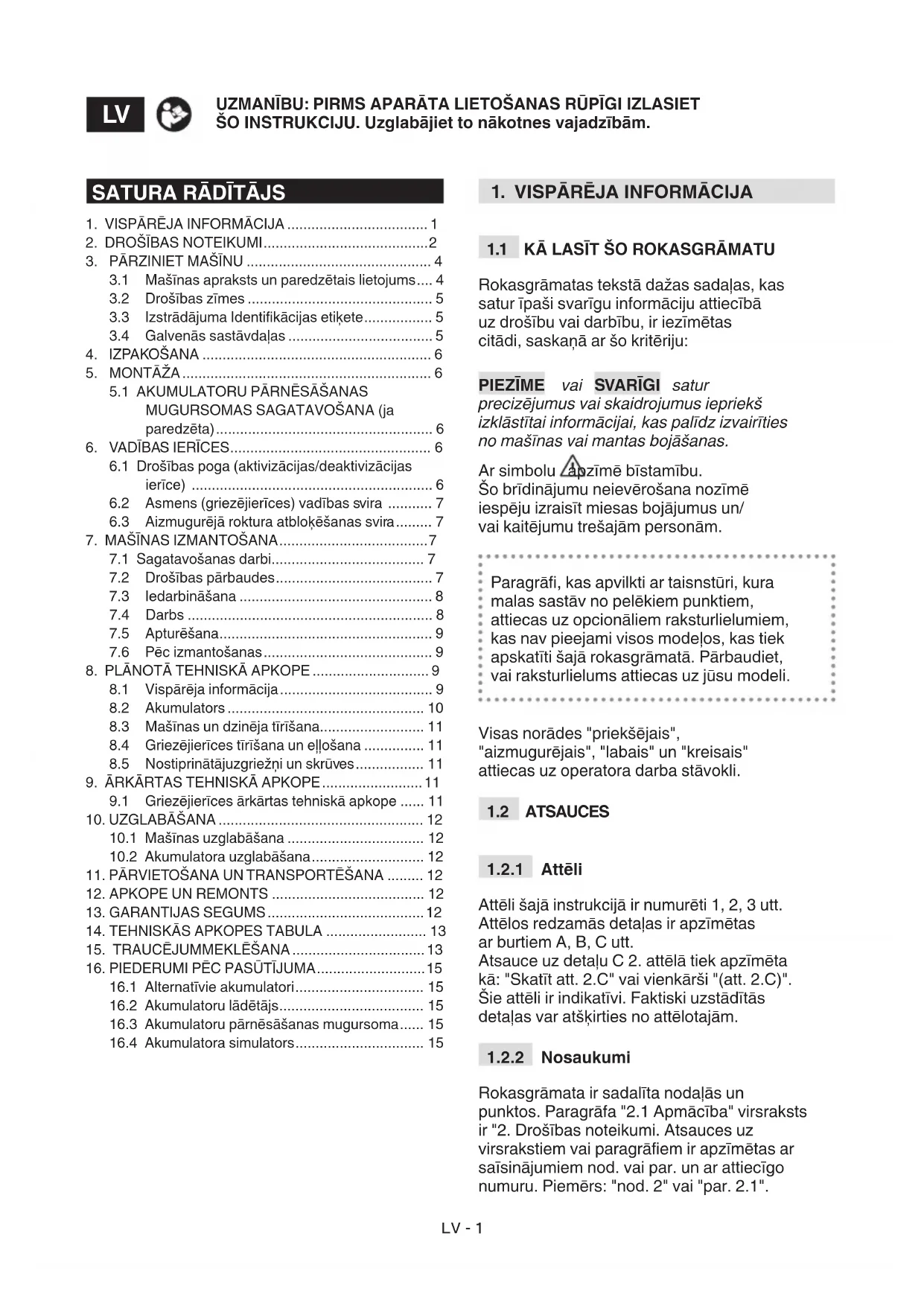

Rokasgrāmatas tekstā dažas sadaļas, kas satur īpaši svarīgu informāciju attiecībā uz drošību vai darbību, ir iezīmētas citādi, saskaņā ar šo kritēriju: PIEZĪME vai SVARĪGI satur precizējumus vai skaidrojumus iepriekš izklāstītai informācijai, kas palīdz izvairīties no mašīnas vai mantas bojāšanas. Ar simbolu apzīmē bīstamību. Šo brīdinājumu neievērošana nozīmē iespēju izraisīt miesas bojājumus un/ vai kaitējumu trešajām personām. Paragrā, kas apvilkti ar taisnstūri, kura malas sastāv no pelēkiem punktiem, attiecas uz opcionāliem raksturlielumiem, kas nav pieejami visos modeļos, kas tiek apskatīti šajā rokasgrāmatā. Pārbaudiet, vai raksturlielums attiecas uz jūsu modeli. Visas norādes "priekšējais", "aizmugurējais", "labais" un "kreisais" attiecas uz operatora darba stāvokli.

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt. Attēlos redzamās detaļas ir apzīmētas ar burtiem A, B, C utt. Atsauce uz detaļu C 2. attēlā tiek apzīmēta kā: "Skatīt att. 2.C" vai vienkārši "(att. 2.C)". Šie attēli ir indikatīvi. Faktiski uzstādītās detaļas var atšķirties no attēlotajām.

Rokasgrāmata ir sadalīta nodaļās un punktos. Paragrāfa "2.1 Apmācība" virsraksts ir "2. Drošības noteikumi. Atsauces uz virsrakstiem vai paragrāem ir apzīmētas ar saīsinājumiem nod. vai par. un ar attiecīgo numuru. Piemērs: "nod. 2" vai "par. 2.1".

3.1 Mašīnas apraksts un paredzētais lietojums .... 4

3.2 Drošības zīmes .............................................. 5

3.3 Izstrādājuma Identikācijas etiķete ................. 5

3.4 Galvenās sastāvdaļas .................................... 5

6.1 Drošības poga (aktivizācijas/deaktivizācijas

ierīce) ............................................................ 6

6.2 Asmens (griezējierīces) vadības svira ........... 7

6.3 Aizmugurējā roktura atbloķēšanas svira ......... 7

8.1 Vispārēja informācija ...................................... 9

8.2 Akumulators ................................................. 10

8.3 Mašīnas un dzinēja tīrīšana .......................... 11

8.4 Griezējierīces tīrīšana un eļļošana ............... 11

8.5 Nostiprinātājuzgriežņi un skrūves ................. 11

9. ĀRKĀRTAS TEHNISKĀ APKOPE ......................... 11

9.1 Griezējierīces ārkārtas tehniskā apkope ...... 11

16.2 Akumulatoru lādētājs .................................... 15

16.3 Akumulatoru pārnēsāšanas mugursoma ...... 15

Izlasiet ar drošību saistītos brīd- inājumus, norādījumus, apskatiet ilustrācijas un specikācijas, kas sniegtas ar šo mašīnu. Turpmāk sniegto norādījumu neievērošana var izraisīt elektriskās strāvas triecienus, ugun- sgrēkus un/vai nopietnus savainojumus. Saglabājiet visus brīdinājumus un norād- ījumus, lai ar tiem varētu iepazīties arī nākotnē. Brīdinājumos sastopams termins “elektroierīce” attiecas uz jūsu mašīnu, kas barojas no elektrības tīkla (ar elektrības vadu) vai no akumulatora (bez elektrības vada).

1) Darbavietas drošība

a) Turiet darbavietu tīru un nodrošiniet tajā labu apgaismojumu. Tumšas un ne- kārtīgas darbavietas un nekārtība tajās vei- cina negadījumu rašanos. b) Nelietojiet elektroierīci sprādzienbīst- amās vidēs, uzliesmojošo šķidrumu, gāzu vai putekļu klātbūtnē. Elektroierīču darbības laikā veidojas dzirksteles, kuras var uzliesmot putekļus vai tvaikus. c) Elektroierīču lietošanas laikā turiet bērnus un klātesošas personas tālu no darbavietas. Neuzmanība var izraisīt kon- troles zaudēšanu.

2) Elektriskā drošība

a) Elektroierīces kontaktdakšām jāatbilst elektrības tīkla kontaktrozetēm. Nekādā veidā nemodicējiet kontaktdakšu. Ne- izmantojiet kotantaktdakšu adapterus ar elektroierīcēm, kas aprīkotas ar ze- mējumu. Nemodicētas kontaktdakšas un piemērotas kontaktrozetes samazina elek- triskā trieciena risku. b) Izvairieties no nonākšanas saskarē ar iezemētām virsmām, tādām kā cauru- les, radiatori, plītis un ledusskapi. Ja ķermenis ir iezemēts, palielinās elektriskās strāvas trieciena risks. c) Nepakļaujiet elektroierīces lietus vai mi- truma iedarbībai. Ja elektroierīcē nokļūst ūdens, palielinās elektriskās strāvas triecie- na risks. d) Saudzīgi apejieties ar vadu. Nekad ne- pārvietojiet, nevelciet un neatvienojiet elektroierīci, turot to aiz vada. Turiet vadu prom no siltuma avotiem, eļļas, asām malām un kustīgajām daļām. Bo- jāti vai sapinušies vadi palielina elektriskās strāvas trieciena risku. e) Lietojot elektroierīces ārpus telpām, iz- mantojiet pagarinātāju, kas ir paredzēts lietošanai ārpus telpām. Vada izmantoša- na, kas piemērots lietošanai ārpus telpām, samazina elektriskās strāvas trieciena ris- ku. f) Ja no elektroierīces lietošanas mitrā vidē nevar izvairīties, izmantojiet ba- rošanas avotu, kas aizsargāts ar strāv- as noplūdes automātslēdzi (RCD). RCD izmantošana samazina elektriskā trieciena risku.

3) Individuālā drošība

a) Esiet uzmanīgs, sekojiet tam, ko jūs darāt un elektroierīces lietošanas laikā rīkojieties prātīgi. Nelietojiet elektroie- rīci, ja esat noguris vai esat narkotisko vielu, alkohola vai medikamentu ietek- mē. Neuzmanības mirklis elektroierīces lietošanas laikā var izraisīt smagu traumu gūšanu. b) Lietojiet aizsargapģērbus. Vienmēr val- kājiet aizsargbrilles. Tāda aizsargaprī- kojuma lietošana kā pretputekļu maskas, apavi ar neslīdošu zoli, aizsargķiveres vai prettrokšņa austiņas samazina traumu gū- šanas risku. c) Izvairieties no netīšas iedarbināšanas. Pirms akumulatora uzstādīšanas, elek- troierīces paņemšanas rokās vai trans- portēšanas pārliecinieties, vai elektroie- rīce ir izslēgta. Transportējot elektroierīci, turot pirkstu uz slēdža vai uzstādot akumu- latoru, kamēr slēdzis atrodas stāvoklī „ON” (IESLĒGTS), var rasties negadījumi. d) Pirms elektroierīces ieslēgšanas izņem- iet visas atslēgas vai citus regulēšanas instrumentus. Ja kustīgajā daļā paliek at- slēga vai instruments, tas var izraisīt traumu gūšanu. e) Nezaudējiet līdzsvaru. Sekojiet tam, lai jums vienmēr būtu labs atbalsts un līdz- svars. Tas ļauj labāk kontrolēt elektroierīci neparedzētajās situācijās. f) Ģērbieties atbilstošā veidā. Nevalkājiet platu apģērbu un rotaslietas. Turiet ma- tus, apģērba daļas un rokas tālu no kus- tīgajām daļām. Plats apģērbs, rotaslietas vai gari mati var aizķerties aiz kustīgajām daļām. g) Ja pie mašīnas ir paredzēts pievie- not ierīces putekļu novākšanai un savākšanai, pārliecinieties, ka tos pievieno un izmanto pareizi. Šo ierīču izmantošana var samazināt ar putekļiem saistītos riskus.LV - 3 h) Neļaujiet pieradumam, kas iegūts, bieži lietojot mašīnu, rīkoties vieglprātīgi un neņemt vērā drošības noteikumus. Ne- uzmanīga rīcība var vienā mirklī radīt sma- gas traumas.

4) Elektroierīces lietošana un aizsardzība

a) Nepārslogojiet elektroierīci. Lietojiet darbam piemēroto elektroierīci. Ar pie- mērotu elektroierīci darbu var paveikt labāk un drošāk, tajā ātrumā, kuram tā ir paredzē- ta. b) Nelietojiet elektroierīci, ja ar slēdzi to nevar pareizi iedarbināt vai apturēt. Elektroierīce, kuru nevar kontrolēt ar slēdža palīdzību, ir bīstama un tā ir jāremontē. c) Pirms elektroierīces regulēšanas, pie- derumu nomaiņas vai elektroierīces no- vietošanas glabāšanā izņemiet akumu- latoru no tā nodalījuma. Šie piesardzības pasākumi samazina elektroierīces netīšas iedarbināšanas risku. d) Ja elektroierīce netiek izmantota, glabājiet to bērniem nepieejamā vietā un neļaujiet to izmantot personām, ku- ras neprot to izmantot un kuras neie- pazinās ar šīs rokasgrāmatas saturu. Nekvalicētu personu rokās elektroierīces ir bīstamas. e) Sekojiet elektroierīču apkopei. Pārbau- diet, vai kustīgās daļas ir izlīdzinātas un var brīvi kustēties, vai nav bojātu deta- ļu un vai nepastāv citi apstākļi, kuri var nelabvēlīgi ietekmēt elektroierīces dar- bību. Bojājumu gadījumā pirms lietoša- nas elektroierīce ir jāsalabo. Daudzu ne- gadījumu iemesls ir slikta tehniskā apkope. f) Turiet griešanas elementus uzasinātus un tīrus. Griešanas elementu atbilstoša tehniskā apkope un labi uzasināti asmeņi nodrošina to, ka tie retāk iesprūst un tos ir vieglāk kontrolēt. g) Izmantojiet elektroierīci un atbilstošus piederumus saskaņā ar izklāstītajiem norādījumiem, ņemot vērā darba ap- stākļus un veicamā darba speciku. Elektroierīces izmantošana mērķiem, kuri atšķiras no norādītājiem, var radīt bīstamas situācijas. h) Sekojiet tam, lai rokturi būtu tīri, sausi un uz tiem nebūtu eļļas un degvielas traipu. Slideni rokturi neļauj droši izmantot un kontrolēt ierīci neparedzētās situācijās.

5) Elektroierīču ar akumulatora barošanu iz-

mantošana un piesardzības pasākumi a) Uzlādēšanai izmantojiet tikai ražotāja norādīto akumulatoru lādētāju. Noteik- tam akumulatoru blokam paredzētais lādē- tājs var radīt ugunsgrēka risku, ja to izmanto citam akumulatoru blokam. b) Izmantojiet elektriskos instrumentus tikai ar norādīto akumulatoru bloku. Jebkādu citu akumulatoru bloku izmanto- šana var radīt traumu vai negadījumu risku. c) Kamēr akumulatoru bloku neizman- to, tas ir jātur tālu no citiem metāla priekšmetiem, tādiem kā skavas, monētas, atslēgas, naglas, skrūves vai citi smalki metāla priekšmeti, kuri var radīt īssavienojumu starp diviem kon- taktiem. Akumulatora kontaktu īssavieno- jums var radīt apdegumus vai ugunsgrēku. d) Ja akumulators ir sliktā stāvoklī, no tā var izplūst šķidrums: izvairieties no jeb- kādas saskares ar to. Nejaušas saska- res gadījumā, nekavējoties noskalojiet to ar ūdeni. Ja šķidrums nokļūst acīs, nekavējoties meklējiet medicīnisko pa- līdzību. No akumulatora izlijušais šķidrums var izraisīt kairinājumus vai apdegumus. e) Neizmantojiet bojātu vai modicētu akumulatoru bloku vai ierīci. Bojātu vai modicētu akumulatoru darbība nav prog- nozējama, tie var izraisīt ugunsgrēku, sprā- dzienu vai radīt traumu gūšanas risku. f) Nepakļaujiet akumulatoru bloku uguns vai pārmērīgas temperatūras iedar- bībai. Pakļaušana uguns vai temperatūras virs 130 °C iedarbībai var izraisīt sprādzie- nu. PIEZĪME. Temperatūra “130 °C” var būt aizstāta ar temperatūru “265 °F”. g) Ievērojiet visus norādījumus, kas at- tiecas uz uzlādēšanu, un neuzlādējiet akumulatoru ārpus instrukcijā norādītā temperatūras diapazona. Nepareiza uz- lādēšana vai temperatūra ārpus norādītā diapazona var sabojāt akumulatoru un pa- lielināt ugunsgrēka risku.

6) Tehniskā palīdzība

a) Uzticiet elektroierīces remontu kvali- cētajam personālam un lietojiet tikai oriģinālās rezerves daļas. Tas ļaus sagla- bāt elektroierīces drošību. b) Nekādā gadījumā nemēģiniet labot bojātus akumulatorus. Akumulatoru ap- kopi drīkst veikt tikai ražotājs vai pilnvaroti pakalpojumu sniedzēji.

2.2 DROŠĪBAS NOTEIKUMI, KAS ATTIE-

CAS UZ DZĪVŽOGA APGRIEZĒJIEM a) Turiet visas ķermeņa daļas tālu no asmens. Nenovāciet atgriezto materiālu un neturiet griežamo materiālu, kamēr asmeņi atrodas kustībā. Asmeņi turpina kustēties arī pēc slēdža izslēgšanas. Neuzmanības brīdisLV - 4 dzīvžoga griežņu lietošanas laikā var izraisīt smagas traumas. b) Pārvietojiet dzīvžogu šķēres, turot tās par rokturi, kamēr asmens ir nekustīgs, un uzmanoties, lai netiktu ieslēgts neviens barošanas slēdzis. Pareiza dzīvžogu šķēres transportēšana samazina asmeņu netīšas iedar- bināšanas un no tā izrietošu traumu risku. c) Dzīvžoga šķēru pārvietošanas vai glabāšanas laikā vienmēr uzstādiet asmeņu vāku. Pareiza dzīvžoga šķēru pārvietošana sa- mazina asmeņu izraisīto traumu gūšanas risku. d) Izņemot iesprūdušu materiālu vai veicot instrumenta apkopi, pārliecinieties, ka visi slēdži ir izslēgti un akumulators ir izņemts vai atvienots. Negaidīta dzīvžoga šķēru ie- slēgšanās iestrēgušu materiālu izņemšanas vai apkopes laikā var izraisīt nopietnas traumas. e) Turiet dzīvžoga šķēres tikai aiz izolētām rokturu daļām, jo asmens var nonākt saskarē ar apslēptiem vadiem. Asmeņi, kas nonāk saskarē ar spriegumaktīvajiem vadiem, var no- vadīt elektrību arī uz dzīvžoga šķēru atklātajām metāla daļām un operators var saņemt elektri- skās strāvas triecienu. f) Visus barošanas un pārējos kabeļus turiet tālāk no griešanas zonas. Barošana kabeļi var būt paslēpti dzīvžogos vai krūmos, un asmens tos var nejauši pārgriezt. g) Nelietojiet dzīvžogu šķēres sliktos laikap- stākļos, it īpaši, ja pastāv zibens risks. Tas samazina zibens trieciena gūšanas risku. h) Darba laikā mašīna visu laiku ir stingri jātur ar abām rokām. Tikai vienas rokas izman- tošanas gadījumā var zaudēt kontroli un tas var kļūt par smagu traumu gūšanas cēloni. Ja darba laikā rodas bojājumi vai nega- dījumi, nekavējoties apturiet dzinēju un at- tāliniet mašīnu, lai neradītu jaunus bojājum- us; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvn- iekus gadījumā, ja jūs tos nepamanāt. Ja jūs esat ilgstoši pakļauts vibrācijas iedarbībai, jums var rasties neirovaskulāri traucējumi un bojājumi (tie ir zināmi arī kā “Reino fenomens” vai “baltās rokas feno- mens”), it īpaši, ja jums ir asinsrites trau- cējumi. Simptomi var parādīties uz rokām, plaukstas pamatiem vai pirkstiem, un tie izpaužas kā jūtīguma zaudēšana, notirpums, kņudēšana, sāpes, ādas krāsas vai struktūras izmaiņa. Šīs pazīmes var pastiprināties zemas apkārtējās vides temperatūras gadījumā un/ vai ja rokturi tiek turēti pārāk cieši. Simptomu rašanās gadījumā ir jāsamazina mašīnas lie- tošanas ilgums un jāgriežas pie ārsta.

2.3 TEHNISKĀ APKOPE UN

UZGLABĀŠANA Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet mašīnu, lai tās drošība un rakstur- lielumi nesamazinātos.

• Apturot mašīnu apkopes, pārbaudes, novie- tošanas glabāšanā vai piederuma maiņas nolūkā, izslēdziet dzinēju, atvienojiet mašīnu no elektrotīkla un pārliecinieties, ka visas ku- stīgās daļas ir pilnībā apstājušās.

• Pirms jebkādu pārbaužu veikšanas, re- gulēšanas un novietošanas uzglabāšanā ļaujiet mašīnai atdzist.

• Apejieties ar mašīnu rūpīgi un pirms uz- glabāšanas iztīriet, uzglabājiet to sausā un bērniem nepieejamā vietā.

• Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir jānomaina, tās nedrīkst labot. Izmantojiet tikai oriģinālās rezerves daļas.

• Lai samazinātu ugunsgrēka risku, neatstājiet telpā tvertnes ar atkritumiem. Trokšņa un vibrācijas līmenis, kas norād- īts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sasniedzamas mašīnas izman- tošanas laikā. Nelīdzsvarota griezējelementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ie- tekmē trokšņa līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārm- ērīga trokšņa vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas tehnisko apkopi, izman- tojiet prettrokšņa austiņas, darba laikā taisiet pauzes.

UZMANĪBU Turpmāk izklāstītie drošības noteikumi ietver noteikumus, kas ir ietverti attiecīgajā akumu- latoru lādētāja rokasgrāmatā.

• Akumulatora uzlādēšanai izmantojiet tikai ražotāja rekomendējamos akumulatoru lād- ētājus. Nepiemērota akumulatoru lādētāja izmantošana var izraisīt elektrisko triecienu, pārkaršanu vai akumulatora kodīga elektrolīta izliešanos.LV - 5

• Lietojiet tikai jūsu elektroierīcei speciāli pare- dzētos akumulatorus. Citu akumulatoru izman- tošana var izraisīt traumas un ugunsgrēku.

• Kamēr akumulators netiek izmantots, turiet to tālu no saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kuri var izraisīt izvadu īssavien- ojumu. Akumulatora spaiļu īssavienojums var izraisīt uzliesmošanos vai ugunsgrēku.

• Neizmantojiet akumulatoru lādētāju vietās ar izgarojumiem, uzliesmojošām vielām vai uz viegli uzliesmojošām virsmām, piemēram, uz papīra, auduma utt. Uzlādes laikā akumulatoru lādētājs sakarst un var izraisīt ugunsgrēku.

• Akumulatoru transportēšanas laikā sekojiet tam, lai starp spailēm nerastos īssavienojums un netransportējiet akumulatorus metāla kon- teineros.

2.5 APKĀRTĒJĀS VIDES AIZSARDZĪBA

• Rūpīgi ievērojiet vietējo likumdošanu, kas at- tiecas uz iepakojuma materiālu, bojāto daļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest kopā ar sadzīv- es atkritumiem, bet tie ir jānogādā uz specia- lizētajiem atkritumu savākšanas centriem, kas nodrošina atkritumu utilizāciju.

• Rūpīgi ievērojiet vietējo likumdošanu, kas at- tiecas uz atkritumu utilizāciju

• Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likum- došanas prasībām. Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Saskaņā ar Eiro- pas Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem un par to īstenošanu saskaņā ar nacionālo liku- mdošanu, vecas elektriskās iekārtas ir jānodod atsevišķi, lai tās varētu pārstrādāt videi draudzīgā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas ķēdē, pasliktinot jūsu ve- selību un labsajūtu. Papildu informācijas saņemšanai par šī izstrādājuma utilizāciju sazi- nieties ar kompetentu sadzīves atkritumu pārs- trādes iestādi vai ar vietējo izplatītāju. Pēc akumulatoru kalpošanas mūža bei- gām utilizējiet tos vidi saudzējošā veidā. Akumulators satur gan jums, gan videi bīstamas vielas. Tas ir jāizņem un jānod- od šķirotai pārstrādei uzņēmumā, kas no- darbojas ar litija jonu akumulatoru utilizāciju. Izlietoto izstrādājumu un iepakojumu šķirotā vākšana ļauj pārstrādāt un atkārt- oti izmantot materiālus. Pārstrādāto mate- riālu atkārtota izmantošana ļauj izvairīties no vides piesārņošanas un samazina pie- prasījumu pēc izejvielām.

Šī mašīna ir uzskatāma par dārza iekārtu, jeb precīzāk tā pārnesamās dzīvžoga šķēres ar akumulatora barošanu. Mašīnas galvenā sastāvdaļa ir dzinējs, kas darbina griezējierīci. Operators var darbināt galvenās vadības ierīces, visu laiku atrodoties drošā attālumā no griezējierīces.

3.1.1 Paredzētais izmantošanas veids

Šī mašīna ir izstrādāta un izgatavota šādiem mērķiem:

• krūmu un dzīvžogu griešana un izlīdzināšana, kuriem ir nelieli zari (šķērsgriezuma diametrs nepārsniedz 15 mm);

• mašīnu drīkst izmantot tikai viens operators.

3.1.2 Nepareiza lietošana

Jebkura cita veida izmantošana, kas atšķiras no iepriekšminētās, var būt bīstama un nodarīt miesas bojājumus un/vai radīt materiālos zaudējumus. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

• jebkura veida zāles pļaušana, it īpaši apmaļu tuvumā;

• materiālu smalcināšana kompostēšanai;

• mašīnas lietošana, kamēr griezējierīce atrodas virs plecu līmeņa;

• mašīnas izmantošana materiālu griešanai, kas nav augu izcelsmes materiāli;

• griezējierīču izmantošana, kas atšķiras no tabulā "Tehniskie dati" norādītajām griezējierīcēm. Nopietnu ievainojumu un traumu bīstamība;

• mašīnas lietošana vienlaicīgi vairākām personām. SVARĪGI Mašīnas nepareiza lietošana izraisa garantijas anulēšanu un atbrīvo Ražotāju no jebkāda veida atbildības, padarotLV - 6 lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu mantas bojājumiem vai gūtajām traumām.

3.1.3 Lietotāja tips

Šī mašīna ir paredzēta patērētājiem, jeb neprofesionāliem lietotājiem. Tā ir paredzēta "hobija lietošanai".

Uz mašīnas ir atrodami dažādi simboli (2. att.). To uzdevums ir atgādināt operatoram rīcību, kas jāievēro, lai to izmantotu uzmanīgi un ar nepieciešamo piesardzību. Simbolu nozīme: UZMANĪBU! BĪSTAMI! Ja šo mašīnu izmanto nepareizi, tā var būt bīstama gan jums, gan citām personām. UZMANĪBU! Pirms šīs mašīnas izmantošanas izlasiet ro kasgrāmatu. Izmantojiet aizsargbrilles Valkājiet biezus un neslīdošus darba cimdus. Nepakļaujiet lietus (vai mitruma) iedarbībai

PRIEKŠMETU IZMEŠANAS

RISKS! Uzmaniet griezējierīces uzmestos priekšmetus, tie var izraisīt nopietnas cilvēku traumas un mantas bojājumus.

RISKS! Sekojiet tam, lai visi cilvēki un mājdzīvnieki atrastos vismaz 15 m attālumā, kamēr tiek izmantota mašīna!. Sagriešanās risks! Turiet rokas un kājas drošā attālumā no asmeņiem. SVARĪGI Ir jānomaina uzlīmes, kuras ir bojātas vai nav salasāmas. Pasūtiet jaunas uzlīmes autorizētajā servisa centrā.

Izstrādājuma identikācijas etiķetē ir norādīti šādi dati (1. att. ):

1. CE atbilstības marķējums

2. Ražotāja nosaukums un adrese

3. Skaņas intensitātes līmenis

7. Izgatavošanas gads

8. Barošanas spriegums

Pierakstiet mašīnas identikācijas datus attiecīgajos laukos tabulā, kas atrodama uz aizmugurējiem vākiem. SVARĪGI Katru reizi, kad sazināties ar autorizēto servisa centru, izmantojiet etiķetē norādītos identikācijas datus. SVARĪGI Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēs.

3.4 GALVENĀS SASTĀVDAĻAS

Mašīna sastāv no šādām galvenajām sastāvdaļām, kurām ir šādas funkcijas (1. att. ): A. Dzinējs: nodrošina griezējierīces piedziņu. B. Asmens (griezējierīce): tas ir augu griešanai paredzētā detaļa. C. Priekšējais rokturis: ļauj vadīt mašīnu un uz tā ir uzstādīts drošības slēdzis. D. Aizmugurējais rokturis: ļauj vadīt mašīnu un uz tā ir uzstādīti galvenie vadības orgāni. E. Asmens aizsargs (mašīnas transportēšanai un pārvietošanai): aizsargā pret nejaušiem kontaktiem ar griezējierīci, kuri var izraisīt nopietnas traumas. F. Akumulators (piederumi pēc pasūtījuma, par. 16.1): nodrošina elektriskās strāvas padevi ierīcei; tā raksturojumi un lietošanas noteikumi ir aprakstīti attiecīgajā rokasgrāmatā.LV - 7 G. Akumulatoru lādētājs (piederumi pēc pasūtījuma, par. 16.2): šo ierīci izmanto akumulatora uzlādēšanai; tā raksturojumi un lietošanas noteikumi ir aprakstīti attiecīgajā rokasgrāmatā. Ir pieejami divi akumulatora lādētāja modeļi: G1 (ātra akumulatora uzlāde); G2 (standarta akumulatora lādētājs). H. Akumulatoru pārnēsāšanas mugursoma (papildaprīkojums, par.16.3): ierīce, kurā iespējams ievietot akumulatorus.

I. Savienojuma kabelis: kabelis, kas

ļauj mašīnu savienot ar akumulatoru pārnēsāšanas mugursomu. J. Akumulatora simulators (piederumi pēc pasūtījuma, par. 16.4): ierīce, kura, to ievietojot mašīnas nodalījumā, ļauj izmantot akumulatora pārnēsāšanas mugursomu.

SVARĪGI Drošības noteikumi, kuri jāievēro, ir aprakstīti 2. nod. Uzmanīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai apdraudējumiem. Izpakošana jāveic uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojumu pārvietošanai, izmantojot tikai piemērotus līdzekļus.

1. Uzmanīgi atveriet iepakojumu, lai

nepazaudētu sastāvdaļas.

2. Izlasiet kastē esošo dokumentāciju,

tai skaitā šo instrukciju.

3. Izņemiet mašīnu no kastes.

4. Utilizējiet kasti un iepakojumu

ievērojot vietējo likumdošanu.

(JA PAREDZĒTA) Akumulatoru pārnēsāšanas mugursoma tiek piegādāta jau samontēta (1.H att.), un to var atāķēt no plecu siksnas turētāja (3. att.) un pārnēsāt, turot rokās. Lai atāķētu akumulatoru pārnēsāšanas mugursomu, piespiediet divas augšējās pogas (3.A att.). Vietas akumulatoriem atrodas abās mugursomas pusēs (4. att.) Mugursomas labajā pusē atrodas:

• USB ligzda citu ierīču (piem., mobilo tālruņu) uzlādei (5.C att.). Lai izvairītos no kabeļa brīvgaitas, abās pusēs un aizmugurē ir ejas, caur kurām barošanas kabeli var izvilkt cauri.

DEAKTIVIZĀCIJAS IERĪCE) Nospiežot šo pogu, tiek ieslēgta vai izslēgta mašīnas elektriskā ķēde (att. 6.A). Gaismas diode deg: mašīnas elektriskā ķēde ir ieslēgta (6.B att.). Mašīna ir gatava darbam. Abas gaismas diodes deg: mašīna darbojas. Gaismas diodes izslēgtas: elektriskā ķēde ir pilnībā izslēgta. SVARĪGI Pārvietošanas laikā nekādā gadījumā neturiet pirkstu uz pogas, lai izvairītos no nejaušas ieslēgšanas. Iekārtas bojājuma gadījumā iedegas ikona "Brīdinājums" (6.F att.) (sk. tabulas "Bojājumu identikācija", par. 15.).LV - 8

Ļauj iedarbināt un noregulēt asmens ātrumu. Griezējierīci (1.B att.) var iedarbināt tikai tad, ja vienlaikus ir nospiesta svira (6.C att.) un drošības slēdzis (6.D att.). Griezējierīce automātiski apstājas pēc sviras vai drošības slēdža atlaišanas.

Atbloķēšanas svira (6.E att.) ļauj uzstādīt aizmugurējo rokturi (1.D att.) vienā no 3 dažādām pozīcijām attiecībā pret griezējierīci, lai būtu ērtāk izlīdzināt dzīvžogu. Roktura regulēšanas laikā drošības slēdzim jābūt izslēgtam (lampiņa nedeg).

Drošības noteikumi, kuri jāievēro, ir aprakstīti 2. nod. Uzmanīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai apdraudējumiem.

Pirms darba uzsākšanas ir jāveic virkne pārbaužu un darbību, lai pārliecinātos, ka darbs tiek veikts efektīvi un maksimālajos drošības apstākļos. Novietojiet mašīnu horizontālā stāvoklī un stabili atbalstiet pret zemi.

Mašīna ir piegādāta bez akumulatora. Iegādājieties akumulatoru, kura kapacitāte ir piemērota ekspluatācijas vajadzībām un pilnīgi uzlādējiet to, ievērojot akumulatora rokasgrāmatā izklāstītos norādījumus. Šai mašīnai apstiprināto akumulatoru saraksts ir atrodams tabulā "Tehniskie dati".

• Pirms katras izmantošanas reizes: – pārbaudiet akumulatora uzlādes stāvokli, sekojot akumulatora rokasgrāmatā izklāstītajiem norādījumiem.

Šīs operācijas veikšanas laikā drošības slēdzim jābūt izslēgtam (lampiņa nedeg).

1. Pavelciet aizmugurējā roktura

grieziet rokturi līdz tas noksējas vēlamajā pozīcijā. Pirms mašīnas izmantošanas pārliecinieties, ka atbloķēšanas svira pilnīgi atgriezās bloķēšanas stāvoklī un, ka aizmugurējais rokturis ir labi noksēts. Darba laikā aizmugurējam rokturim visu laiku jāatrodas vertikālā pozīcijā neatkarīgi no griezējierīces izvietojuma.

1. Ievietojiet akumulatoru vienā

no akumulatoru pārnēsāšanas mugursomas attiecīgajiem nodalījumiem (4. att.), iestumjot to līdz galam līdz klikšķim, lai to nobloķētu un nodrošinātu elektrisko kontaktu;

2. pievienojiet kabeli mugursomas

atbilstošajai kontaktligzdai (5.A att.) un pagrieziet to, līdz ir dzirdams klikšķis, tādējādi to noksējot vietā un nodrošinot elektrisko kontaktu;

3. noregulējiet plecu siksnas un aizveriet

siksnas priekšpusē (8. att.).

Veiciet šādas drošības pārbaudes un pārliecinieties, ka rezultāti atbilst datiem tabulās. Pirms izmantošanas vienmēr veiciet drošības pārbaudes.

Poz. Rokturi (att. 1.C, att. 1.D) un aizsargi Tīri, sausi, pareizi un cieši piestiprināti pie mašīnas Mašīnas un asmens skrūves Labi piestiprinātas (nav izļodzījušās) Dzesēšanas gaisa kanāli Nav aizsprostotiLV - 9 Asmens (att. 1.B) Uzasināts, bez bojājumu vai nodiluma pazīmēm Aizsargi Bez bojājumiem. Akumulators (att. 1.F) Korpuss nav bojāts, nav šķidruma sūču Mašīna Nav bojājumu vai nodiluma pazīmju Elektrības vadi Izolācija nav bojāta, lai izvairītos no dzirksteļu rašanās Asmens vadības svira (6.C att.), drošības slēdzis (6.D att.) Tām jākustas brīvi, bez pārmērīga spēka pielietošanas. Izmēģinājuma brauciens Nav spēcīgas vibrācijas. Nav neparastu trokšņu

7.2.2 Mašīnas darbības pārbaude

attiecīgajā nodalījumā (10.A att.);

2. nospiediet drošības

pogu (att. 9.A) Jāiedegas zaļajai gaismai (elektriskā ķēde pieslēgta) un griezējierīcei jāpaliek nekustīgai Iedarbiniet mašīnu (par. 7.3);

1. vienlaikus nospiediet

asmens vadības sviru (9.B att.) un drošības slēdzi (9.C att.);

vadības sviru (9.B att.) vai drošības slēdzi (9.C att.)

2. Vadības orgāniem ir

automātiski un ātri jāatgriežas neitrālā stāvoklī un asmenim ir jāapstājas

ieslēgts, pavelciet aizmugurējā roktura atbloķēšanas sviru (att. 7.A)

1. Asmenim jāapstājas

Ja jebkurš no rezultātiem atšķirsies no turpmākajās tabulās norādītās informācijas, mašīnu nedrīkst izmantot! Nogādājiet mašīnu servisa centrā, lai to pārbaudītu un salabotu.

7.3.1 Iedarbināšana ar akumulatoru

1. Noņemiet asmens aizsardzību

(att. 1.E) (ja tā ir uzstādīta);

2. pārliecinieties, ka asmens nepieskaras

zemei un citiem priekšmetiem;

3. Ievietojiet akumulatoru attiecīgajā

nodalījumā (10.A att.);

(9.B att.) un drošības slēdzi (9.C att.).

7.3.2 Iedarbināšana ar akumulatora

simulatoru (ja paredzēts)

1. Jūsu stājai jābūt drošai un stabilai;

2. pārliecinieties, ka asmens nepieskaras

attiecīgajā mašīnas nodalījumā (10.J att.)

5. izvēlieties akumulatoru, aktivizējot

to ar selektora palīdzību (5.B att.)

6. nospiediet drošības pogu (att. 9.A)

7. vienlaikus nospiediet asmens vadības

sviru (9.B att.) un drošības slēdzi (9.C att.)

Turpmāk ir izklāstīti mašīnas izmantošanas norādījumi:

• visu laiku cieši turiet mašīnu ar abām rokām, nepaceļot griezējierīci virs plecu līmeņa; Nenovāciet nogriezto materiālu un neturiet griežamo materiālu, kamēr asmeņi atrodas kustībā. Pārliecinieties, ka nogrieztā materiāla izņemšanas laikā drošības slēdzis ir izslēgts (indikators nedeg). PIEZĪME Lietošanas laikā akumulators ir aizsargāts pret pilnīgu izlādēšanos ar aizsargierīci, kas izslēdz mašīnu un bloķē tās darbību. PIEZĪMEPēc vienas neaktivitātes minūtes, ja tā ir ieslēgta, iekārta automātiski izslēgsies.

Visos gadījumos tiek rekomendēts vispirms apgriezt dzīvžoga abas vertikālās malas un tad augšējo daļu. PIEZĪME Akumulatora darbības ilgums autonomā režīmā (un tātad zāles platība, ko var nopļaut pirms atkārtotas uzlādes) ir atkarīgs no dažādiem faktoriem, kuri ir aprakstīti par. 8.2.1.LV - 10

7.4.1.a Vertikālā apgriešana

Griešana jāveic ar lokveida kustību, virzoties no apakšas uz augšu, turot asmeni pēc iespējas tālāk no ķermeņa (att. 11).

7.4.1.b Horizontālā apgriešana

Vislabākie rezultāti tiek sasniegti, kad asmens ir nedaudz noliekts (5° - 10°) griešanas virzienā, griežot ar lokveida kustību un pārvietojot ierīci lēni un nepārtraukti, it īpaši ļoti biezu dzīvžogu gadījumā (12. att.).

7.4.2 Lietošanas ieteikumi

Ja izmantošanas laikā asmeņi bloķējas vai sapinas dzīvžoga zaros:

1. nekavējoties apturiet mašīnu (par. 7.5);

2. uzgaidiet, kad griezējierīce apstāsies;

3. izņemiet akumulatoru (par. 8.2.2);

4. Izņemiet iestrēgušo materiālu.

7.4.3 Asmeņu ieeļļošana darba laikā

Ja darba laikā griezējierīce kļūst pārāk karsta, ir jāieeļļo asmeņu iekšējas virsmas (par. 8.4). Šīs operācijas laikā mašīnai jābūt nekustīgai un akumulatoram jābūt izņemtam no nodalījuma (par. 8.2.2).

Lai apturētu mašīnu:

• atlaidiet asmens vadības sviru (9.B att.) vai drošības slēdzi (9.C att.);

• izslēdziet drošības pogu (indikators nedeg) (att. 9.A). Pēc mašīnas apturēšanas paiet dažas sekundes pirms griezējierīce apstājas. Vienmēr apturiet mašīnu: – pārvietojot mašīnu darba zonas ietvaros. Pārvietošanas laikā nekādā gadījumā neturiet pirkstu uz drošības pogas, lai izvairītos no nejaušas ieslēgšanas.

7.6 PĒC IZMANTOŠANAS

7.6.1 Pēc lietošanas ar akumulatoru

• Izņemiet akumulatoru no nodalījuma un uzlādējiet to (par. 8.2.2).

• Kad griezējierīce apstāsies, uzstādiet asmens aizsargu (att. 1.E).

• Ļaujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.

• Veiciet tīrīšanu (par. 8.3).

• Pārbaudiet, vai nav vaļīgas vai bojātas detaļas. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē vaļīgās skrūves un bultskrūves vai arī jāsazinās ar pilnvaroto palīdzības dienestu.

7.6.2 Pēc lietošanas ar akumulatora

simulatoru (ja paredzēts)

1. Novietojiet akumulatoru pārnēsāšanas

mugursomas selektoru (5.B att.) “OFF” (izslēgtā) stāvoklī;

pārnēsāšanas mugursomu;

(14. att.) un uzlādējiet to (par. 8.2.2.);

6. ļaujiet dzinējam atdzist, pirms

novietojat mašīnu jebkādā telpā;

detaļas. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē vaļīgās skrūves un bultskrūves, vai arī jāsazinās ar pilnvaroto palīdzības dienestu. SVARĪGI Vienmēr izņemiet akumulatoru (par. 8.2.2) un uzlieciet asmens aizsargu katru reizi, ja neizmantojat mašīnu vai atstājat to bez uzraudzības.

SVARĪGI Drošības noteikumi, kuri jāievēro, ir aprakstīti 2. nod. Uzmanīgi ievērojiet šos norādījumus, lai izvairītos no nopietniem riskiem vai apdraudējumiem. Pirms jebkādu tehniskās apkopes darbu veikšanas:

• izņemiet akumulatoru no nodalījuma un uzlādējiet to (8.2.2. sad.);

• pēc griezējierīces apstāšanās, uzstādiet asmens aizsargu (izņemot gadījumus, kad darbi jāveic ar asmeni);LV - 11

• ļaujiet dzinējam atdzist pirms novietojat mašīnu jebkādā telpā;

• izmantojiet piemērotu apģērbu, darba cimdus un aizsargbrilles;

• izlasiet attiecīgo instrukciju. – Veicamo darbu veids un biežums ir aprakstīts "Tehniskās apkopes tabulā" (sk. nod. 14). Šīs tabulas mērķis ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti un drošību. Tajā ir norādīti galvenie apkopes darbi un to veikšanas biežums. Veiciet operācijas atbilstoši pirmajam norādītajam termiņam. – Rezerves daļu un piederumu lietošana, kas nav oriģinālie, var negatīvi ietekmēt mašīnas ekspluatāciju un drošību. Ražotājs neuzņemas nekādu atbildību par zaudējumiem vai miesas bojājumiem, ko izraisa šie izstrādājumi. – Oriģinālās rezerves daļas ir pieejamas autorizētajos servisa centros un pie dīleriem. SVARĪGI Visas tehniskās apkopes un regulēšanas operācijas, kas nav aprakstītas šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā.

8.2.1 Akumulatora darbības

ilgums autonomā režīmā Akumulatora darbības ilgums autonomā režīmā (un, tātad, veģetācijas platība, ko var apstrādāt pirms akumulators būs jāuzlādē) galvenokārt ir atkarīgs no: a. vides apstākļi, kas palielina pieprasījumu pēc enerģijas: – ļoti bieza vai mitra dzīvžoga apgriešana/izlīdzināšana; – krūmu ar pārāk lieliem zariem apgriešana/izlīdzināšana; b. operatora rīcība, kuram ir jāizvairās no: – mašīnas biežas ieslēgšanas un izslēgšanas darba laikā; – veicamajam darbam neatbilstošas griešanas tehnikas izmantošan (par. 7.4.1); – griešanas ātrums nav atbilstošs apstrādājamā dzīvžoga stāvoklim. Lai palielinātu akumulatora darbības ilgumu autonomā režīmā iesakām:

• veiciet dzīvžoga apgriešanu, kamēr tas ir sauss;

• pielāgojiet griešanas ātrumu krūma stāvoklim;

• izmantojiet veicamajam darbam atbilstošu tehniku. Ja jūs vēlaties izmantot mašīnu ilgāk, nekā to atļauj standarta akumulatora darbības laiks, ir iespējami šādi risinājumi:

• iegādājieties otru standarta akumulatoru, lai izlādējušos akumulatoru varētu nekavējoties nomainīt, nepārtraucot darbu;

• iegādājieties akumulatoru, kuram darbības laiks ir lielāks nekā standarta akumulatoram (par. 16.1).

8.2.2 Akumulatora izņemšana

uz mašīnas akumulatora (13.A att.) vai mugursomā (14. A att.) (ja paredzēta);

2. izņemiet akumulatoru no mašīnas (13.B

att.) vai no akumulatora pārnēsāšanas mugursomas (14. B att.) (ja paredzēta);

3. ievietojiet akumulatoru (att. 15.A)

akumulatoru lādētājā (att. 15.B);

4. pieslēdziet akumulatoru lādētāju (att. 15.B)

pie elektrības tīkla rozetes, kuras spriegums atbilst vērtībai tehnisko datu plāksnītē;

5. pilnīgi uzlādējiet akumulatoru, sekojot

akumulatora/akumulatoru lādētāja rokasgrāmatā izklāstītajiem norādījumiem. PIEZĪME Akumulators ir aprīkots ar aizsargierīci, kas aptur uzlādēšanu, ja apkārtējās vides temperatūra nav diapazonā no 0 līdz +45 °C. PIEZĪME Akumulatoru var uzlādēt jebkurā brīdī, tai skaitā daļēji, bez akumulatora sabojāšanas riska.

8.2.3 Akumulatora uzstādīšana

atpakaļ mašīnā Pēc uzlādēšanas pabeigšanas:

1. izņemiet akumulatoru (16.A att.) no

akumulatoru lādētāja nodalījuma (neturot to ilgstoši lādētājā pēc uzlādes pabeigšanas);

2. atvienojiet akumulatoru lādētāju

(att. 16.B) no elektrības tīkla;

3. ievietojiet akumulatoru tā nodalījumā

mašīnā (10.A att.) vai vienā no akumulatora pārnēsāšanas mugursomas nodalījumiem (4. att.) (ja paredzēta)

4. iestumiet akumulatoru līdz galam

līdz klikšķim, lai to nobloķētu un nodrošinātu elektrisko kontaktu.LV - 12

8.3 MAŠĪNAS UN DZINĒJA TĪRĪŠANA

Lai samazinātu ugunsgrēka risku, novāciet no mašīnas, un it īpaši no dzinēja, lapu, zaru un smērvielas paliekas.

• Vienmēr tīriet mašīnu pēc izmantošanas ar tīru lupatu, kas samitrināta ar neitrālo tīrīšanas līdzekli.

• Novāciet visas mitruma paliekas ar mīkstu un sausu lupatu. Mitrums var radīt elektrošoka risku.

• Plastmasas daļu un rokturu tīrīšanai neizmantojiet agresīvus tīrīšanas līdzekļus vai šķīdinātājus.

• Nemazgājiet mašīnu ar ūdens strūklas palīdzību, lai izvairītos no dzinēja un elektrisko daļu samitrināšanas.

• Lai izvairītos no dzinēja vai akumulatora pārkaršanas un bojājuma, vienmēr pārliecinieties, ka dzesēšanas gaisa ieplūdes režģi ir tīri un nav aizsērējuši.

Pēc katras izmantošanas reizes iesakām iztīrīt un ieeļļot asmeņus, lai paaugstinātu to efektivitāti un kalpošanas ilgumu: Nepieskarieties griezējierīcei, kamēr akumulators nav izņemts un griezējierīce nav pilnībā apstājusies.

• Novietojiet mašīnu horizontālā stāvoklī un stabili atbalstiet pret zemi.

• Iztīriet asmeņus ar sausu lupatu un lietojiet birsti noturīgu netīrumu gadījumā.

• Ieeļļojiet asmeņus, pārklājot tos ar nelielu norādītās eļļas kārtu, gareniski asmens augšējai malai, ieteicams izmantot nekaitīgu eļļu.

• Sekojiet tam, lai uzgriežņi un skrūves būtu pievilkti, lai mašīna visu laiku atrastos drošā darbības stāvoklī.

• Regulāri pārbaudiet, vai rokturi ir cieši piestiprināti.

TEHNISKĀ APKOPE Nepieskarieties griezējierīcei, kamēr akumulators nav izņemts un griezējierīce nav pilnībā apstājusies. Ja asmeņi tiek lietoti saskaņā ar norādījumiem, nav nepieciešams veikt to tehnisko apkopi vai asināšanu.

Periodiski pārbaudiet, vai asmeņi nav deformēti, bojāti vai nodiluši un, vai skrūves ir labi pieskrūvētas. Attālums starp asmeņiem nav jāregulē, jo atstarpe jau iepriekš ir noregulēta rūpnīcā.

Asināšana ir nepieciešama, kad griešanas efektivitāte samazinās un zari bieži iesprūst. Drošības apsvērumu dēļ ir ieteicams asināšanu veikt specializētajā servisa centrā, kura darbiniekiem ir šīs operācijas veikšanai nepieciešamās zināšanas un instrumenti, kas ļauj novērst asmens bojājuma un ekspluatācijas drošības samazināšanas risku. Asmeņus ar no dilušām griezējmalām nedrīkst uzasināt, tie vienmēr ir jāmaina.

Asmeni nedrīkst remontē, tas ir jānomaina, kad parādās plīšanas pazīmes vai, ja ir pārsniegta asināšanas robeža. Drošības apsvērumu dēļ ir ieteicams nomaiņu veikt specializētajā servisa centrā. Ar šo mašīnu ir paredzēts izmantot asmeņus, uz kuriem ir norādīts kods, kas atrodams tehnisko datu tabulā. Ņemot vērā izstrādājuma attīstību, tehnisko datu tabulā norādītie asmeņi ar laiku var tikt nomainīti ar citiem asmeņiem ar līdzīgiem raksturlielumiem un drošības līmeni.LV - 13

SVARĪGI Drošības noteikumi, kuri jāievēro uzglabāšanas laikā, ir aprakstīti par. 2.4. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām.

10.1 MAŠĪNAS UZGLABĀŠANA

Ja mašīna ir jānovieto uzglabāšanā:

1. izņemiet akumulatoru no nodalījuma

un uzlādējiet to (8.2.2. sad.);

2. kad griezējierīce apstāsies,

uzstādiet asmens aizsargu;

3. ļaujiet dzinējam atdzist pirms

novietojat mašīnu jebkādā telpā;

detaļas. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē vaļīgās skrūves un bultskrūves, vai arī jāsazinās ar pilnvaroto palīdzības dienestu;

6. Novietojiet mašīnu uzglabāšanā:

– sausā vidē; – no laika apstākļiem aizsargātā vietā; – bērniem nepieejamā vietā; – pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti.

10.2 AKUMULATORA UZGLABĀŠANA

Akumulators jāuzglabā ēnā, vēsā un sausā vietā. PIEZĪME ilgstošas dīkstāves gadījumā uzlādējiet akumulatoru ik pēc diviem mēnešiem, lai pagarinātu tā kalpošanas mūžu.

TRANSPORTĒŠANA Katru reizi, kad mašīna ir jāpārvieto vai jātransportē, jārīkojas šādi: – apturiet mašīnu (par. 7.5); – izņemiet akumulatoru no nodalījuma un uzlādējiet to (8.2.2. sad.); – kad griezējierīce apstāsies, uzstādiet asmens aizsargu; – valkājiet izturīgus darba cimdus; – ņemt mašīnu tikai aiz rokturiem un novirzīt griezējierīci pretēji pārvietošanas virzienam. Transportējot mašīnu transportlīdzeklī, jāievēro šādi norādījumi: – labi piestipriniet mašīnu ar siksnu un ķēžu palīdzību; – novietojiet to tādā veidā, lai tā nevienam neradītu bīstamību.

12. APKOPE UN REMONTS

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un pareizai lietotāja veicamajai pamata tehniskajai apkopei nepieciešamie norādījumi. Visi regulēšanas un tehniskās apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā, kura darbiniekiem ir zināšanas un iekārtas, kuras nepieciešamas, šo darbu pareizai veikšanai, saglabājot mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic nekvalicēts personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai atbildības.

• Tikai autorizētie servisa centri drīkst veikt garantijas remontu un tehnisko apkopi.

• Autorizētie servisa centri izmanto tikai oriģinālās rezerves daļas. Oriģinālās rezerves daļas un piederumi ir izstrādāti speciāli šīm mašīnām.

• Neoriģinālas rezerves daļas un piederumus nedrīkst izmantot; neoriģinālu rezerves daļu un piederumu izmantošanas gadījumā mašīnas drošības līmenis samazinās un Ražotājs tiek atbrīvots no jebkāda veida pienākumiem vai atbildības.

• Iesakām vienu reizi gadā nogādāt mašīnu autorizētajā servisa centrā, lai veiktu tehnisko apkopi, remontu un drošības ierīču pārbaudi.

13. GARANTIJAS SEGUMS

Garantija sedz visus materiāla un ražošanas defektus. Lietotājam ir uzmanīgi jāievēro visi norādījumi, kas izklāstīti pievienotajā dokumentācijā. Garantija nesedz bojājumus, kas radušies šādu iemeslu dēļ:

• Lietotājs nav iepazinies ar pievienoto dokumentāciju.

• Neoriģinālu rezerves daļu izmantošana.

• Ar mašīnu nepiegādātu vai ražotāja apstiprinātu piederumu lietošana. Turklāt garantija nesedz:

• Izlietojamo materiālu normālu nodilumu, tādu kā riteņi, asmeņi, drošības bultskrūves un troses.

• Normālu nodilumu. Pircēju aizsargā attiecīgas valsts likumi. Šī garantija nekādā veidā neierobežo nacionālajā likumdošanā noteiktās pircēja tiesības.LV - 14

14. TEHNISKĀS APKOPES TABULA

Operācija Periodiskums Piezīmes MAŠĪNA Visu stiprinājumu pārbaude Pirms katras lietošanas reizes par. 8.5 Drošības pārbaude / Vadības ierīču pārbaude Pirms katras lietošanas reizes par. 7.2 Akumulatora uzlādēšanas stāvokļa pārbaude Pirms katras lietošanas reizes * Akumulatora uzlāde Pēc katras lietošanas reizes par. 8.2.2

Mašīnas un dzinēja tīrīšana Pēc katras lietošanas reizes par. 8.3 Griezējierīces tīrīšana un eļļošana Pēc katras lietošanas reizes par. 8.4 Mašīnas bojājumu pārbaude. Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru. Pēc katras lietošanas reizes - Griezējierīces pārbaude Pēc katras lietošanas reizes par. 9.1.1 Griezējierīces asināšana - par. 9.1.2

Griezējierīces maiņa - par. 9.1.3

• Sk. akumulatora/akumulatoru lādētāja rokasgrāmatu. ** Operācija, kas jāuztic vietējam izplatītājam vai specializētajam servisa centram

1. Nospiežot drošības

pogu, neiedegas zaļā gaisma Akumulators nav uzstādīts vai ir uzstādīts nepareizi Pārliecinieties, ka akumulators ir pareizi ievietots (par. 8.2.3)

2. Nospiežot drošības

pogu, neiedegas zaļā gaisma, mirgo Indikators (att. 6.F) Akumulators izlādējies Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 8.2.2)

3. Dzinējs izslēdzas

darba laikā Akumulators ir uzstādīts nepareizi Pārliecinieties, ka akumulators ir pareizi ievietots (par. 8.2.3)

4. Dzinējs darba laikā

izslēdzas un mirgo indikators (6.F att.) Akumulators izlādējies Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru. (par. 8.2.2)

5. Kamēr asmens vadības

svira un drošības poga ir nospiesti, griezējierīce negriežas Dzīvžoga šķēres ir bojātas. Neizmantojiet dzīvžoga šķēres. Nekavējoties apturiet mašīnu, atvienojiet akumulatoru un Sazinieties ar servisa centru.

6. Darba laikā griezējierīce

kļūst pārāk karsta Nepietiekoša asmens eļļošana Apturiet mašīnu, uzgaidiet, kamēr griezējierīce apstājas, atvienojiet akumulatoru, ieeļļojiet asmeni (par. 8.4)

7. Griezējierīce nonāk

saskarē ar elektrības līniju vai vadu - NEPIESKARIETIES ASMENIM, JO TAJĀ VAR BŪT ĻOTI BĪSTAMA ELEKTRISKĀ STRĀVA! Satveriet mašīnu tikai aiz aizmugurējā izolētā roktura un uzmanīgi pārvietojiet to drošā attālumā. Atvienojiet pārgriezto līniju vai vadu no elektrības un izņemiet akumulatoru pirms asmens zobu atbrīvošanas.LV - 15 PROBLĒMA IESPĒJAMS CĒLONIS RISINĀJUMS

8. Griezējierīce nonāk

saskarē ar kādu priekšmetu. - Apturiet mašīnu, izņemiet akumulatoru un: – pārbaudiet bojājumus; – pārbaudiet, vai ir izļodzījušas detaļas un pievelciet tās; – nomainiet vai salabojiet bojātas daļas, izmantojot daļas ar ekvivalentiem raksturojumiem.

9. Darba laikā rodas

pārmērīgs troksnis un/vai vibrācijas Izļodzījušas vai bojātas daļas Apturiet mašīnu, izņemiet akumulatoru un: – pārbaudiet bojājumus; – pārbaudiet, vai ir izļodzījušas detaļas un pievelciet tās; – nomainiet vai salabojiet bojātas daļas, izmantojot daļas ar ekvivalentiem raksturojumiem.

mašīna dūmo Dzīvžoga šķēres ir bojātas. Neizmantojiet dzīvžoga šķēres. Nekavējoties apturiet mašīnu, atvienojiet akumulatoru un Sazinieties ar servisa centru.

11. Zems akumulatora

darbības ilgums autonomā režīmā Smagi ekspluatācijas apstākļi ar palielinātu strāvas patēriņu Optimizējiet darba apstākļus (8.2.1.sad.) Darba vajadzībām nepiemērots akumulators Izmantojiet otru akumulatoru vai akumulatoru ar lielāku kapacitāti (par. 16.1) Akumulatora kapacitātes samazināšanās Iegādājieties jaunu akumulatoru

lādētāju neizdodas uzlādēt akumulatoru Akumulators ir nepareizi uzstādīts akumulatoru lādētājā Pārbaudiet, vai savienojums ir pareizs (par. 8.2.3) Nepiemēroti vides apstākļi Veiciet uzlādēšanu vietā ar piemērotu temperatūru (sk. akumulatora/ akumulatoru lādētāja rokasgrāmatu) Netīri kontakti Iztīriet kontaktus Akumulatoru lādētājam netiek padota elektroenerģija Pārbaudiet, vai ir iesprausta kontaktdakša un, vai elektrības tīkla rozetē ir spriegums Bojāts akumulatoru lādētājs Nomainiet, izmantojot oriģinālo rezerves daļu Ja problēma nepazūd, sk. akumulatora/ akumulatoru lādētāja rokasgrāmatu

13. Indikators (6.F att.)

deg ksētā režīmā Pašpārbaude neizdevās Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru.

14. Indikators (6.F att.)

deg mirgojošā režīmā Baterijas sakaru kļūda Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru. Rotors bloķēts Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru. Strāvas pārslodze Optimizējiet mašīnas lietošanu. Ja pēc aprakstīto operāciju veikšanas traucējumi nepazūd, sazinieties ar vietējo izplatītāju.

Ir pieejami akumulatoru ar dažādām kapacitātes vērtībām, kas paredzēti dažādām darba vajadzībām (att. 17). Šai mašīnai apstiprināto akumulatoru saraksts ir atrodams tabulā "Tehniskie dati".LV - 16

16.2 AKUMULATORU LĀDĒTĀJS

Ierīce, ko izmanto akumulatora uzlādēšanai: ātrai (18.A att.), standarta ( 18.B att.).

16.3 AKUMULATORU PĀRNĒSĀŠANAS

MUGURSOMA Ierīce, kurā iespējams ievietot divus akumulatorus un kas nodrošina mašīnas darbībai nepieciešamo elektrisko strāvu.. Tā ir aprīkota ar mašīnas savienojuma kabeli (1.I. att.) un selektoru (5.B att.), kas ļauj izvēlēties vienu no diviem akumulatoriem (pozīcija "1" un "2") un “OFF”.

2. Uzņemoties par to pilnu atbildību, paziņo,

ka mašīna: pārnēsājams dārza dzīvžoga šķēres a) Tips / Bāzes modelis c) Sērijas numurs d) Motors: akumulators

3. Atbilst šādu direktīvu prasībām:

e) Sertifikācijas iestāde

4. Atsauce uz harmonizētiem standartiem

g) Izmērītais skaņas intensitātes līmenis h) Garantētais skaņas intensitātes līmenis k) ) Uzstādītā jauda n) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: o) Vieta un datums SR ( Prevod originalnih uputstvaI) EC deklaracija o usaglašenosti (Direktiva o mašinama 2006/42/EC, Prilog II, deo A)
