NAVODILA ZA UPORABO HT 500e Kit STIGA

Probn vožnja Nema nepravilnih vibracija. Nema nepravilnih zvukova

7.2.2 Test rada masine

Radnja Rezultat
1. Stavite akumulator u kučiste (sl. 10.A);2. pritisnite sigurnosno dugme (Sl. 9.A)	Zeleno svjetlo se mora upaliti (elektrčni krug uključen), a rezna glava se ne smije kretati
Pokrenite mašinu (odl. 7.3);1. istovremeno aktivirajte polugu za komandu sječiva (Sl. 9.B) sigurnosni prekidač (Sl. 9.C);2. opustite polugu za komandu sječiva (sl. 9.B) ili sigurnosni prekidač (sl. 9.C)	1. Sječivo se mora kretati2. Komande se automatski i brzo moraju vratiti u neutralni položaj, a sječivo se mora zaustaviti
1. Kad je sječivo uključeno, povucite polugu za deblokadu zadnjeg rukohvata (Sl. 7.A)	1. Sječivo se mora zaustaviti

Ako se bilo koji rezultat nePoklapas navodima u narednim tablicama, nemojte koristiti masinu!Predajtemasinu u servisnu sluzbu koja treba izvrsiti potrebne kontrole i popravku.

7.3 POKRETANJE

7.3.1 Pokretanje akumulatorom

1. Skinite stitnik sjciva (Sl. 1.E) (ako ga koristite);
2. Uvjerite se da sjcivo ne dodiruje zemlju ili druge predmete;
3. Stavite akumulator u kuciiste (sl. 10.A);
4. pritisnite sigurnosno dugme (SI. 9.A)
5. istovremeno aktivirajte polugu za komandu sječiva (sl. 9.B) i sigurnosni prekidač (sl. 9.C).

7.3.2 Pokretanje simulatorakumulatora (ako postoji)

1. Zauzmitečvrsti stabilanpoložaj;
2. Uvjerite se da sjcivo ne dodiruje zemlju ili druge predmete;
3. Umetnite simulator akumuladora ispravno u kuciiste na masini (sl. 10.J)
4. Prikljucite spojni kabl na simulator akumulatora (sl. 10.l)
5. Izaberite akumulator koji koristi selektor (sl. 5.B)
6. pritisnite sigurnosno dugme (SI. 9.A)
7. istovremeno aktiviraje polugu za komandu sječiva (sl. 9.B) i sigurnosni prekidač (sl. 9.C)

7.4 RAD

3.1 Popis stroje a urcene pouziti 5
3.2 Vystrażné symboly 6
3.3 Identificačni stitek vyrobku 6
3.4 Hlavni soucasti 6

1. ROZBALENI 7
2. MONTAZ 7

5.1 VYBAVA BATOHU S AKUMULÁTOREM (je-li současti). 7

1. OVLADACI PRVKY 7

DULEZITE Behem presunuknkyndrzte prst na tlacitku,abynedoslo k nahodnemu spusteni.

Za zaustavljanje stroja:

• OTPustite ručicu za upravljanje nožem (sl. 9.B) ili sigurnosni prekidač (sl. 9.C);
• deaktivirajte sigurnosni gumb (ugašeno svjetlo) (sl. 9.A).

1. ODSTRANITEV EMBALAZE 7
2. NAMESTITEV 7

5.1 PRIPRAVA NAHRBTNIKA ZA BATERIJE (ce je predviden)

1. UPRAVLJALNI ELEMENTI 7

6.1 Varnostni gumb (naprava za vklop / izklop) .... 7
6.2 Komandni vzvod rezila (rezalne naprave) .... 7
6.3 Vzvod za sprostitev zadnjega rocaja 7

1. UPORABA STROJA 8

7.1 Začetna opravila 8
7.2 Varnostni pregliedi 8
7.3 Zagon. 9
7.4 Delo. 9
7.5 Zaustavitev. 10
7.6 Po uporabi 10

1. REDNO VZDRZEVANJE 10

8.1 Splošne informacije 10
8.2 Baterija 11
8.3 Cišćenje stroja in motorja 11
8.4 Cischenje in mazanje rezalne naprave 12
8.5 Pritrdilne matice in vijaki 12

1. IZREDNO VZDRZEVANJE 12
   9.1 Izredno vzdrrzevanje rezalne naprave 12
2. SHRANJEVANJE 12
   10.1 Shranjevanje stroja 12
   10.2 Shranjevanje baterije 13

11.PREMIKANJE IN PREVOZ 13
12. SERVIS IN POPRAVILA 13
13. OBSEG GARANCIJE 13
14. TABELA VZDRZEVANJA 13
15. PREPOZNAVANE MOTENJ. 14
16. DODATNA OPREMA PO NAROCILU 15

16.1 Drugi tipi baterij 15
16.2 Polnilnik baterije 15
16.3 Nahrtnik za baterije 15
16.4 Simulator baterije 15

1. SPLOŠNE INFORMACIJE

1.1 KAKO BRATI PRIROČNIK

Nekateri odstavki v priročniku vsebujejo informacije, ki so posebno pomembne za varnost ali za delovanje naprave; ti odstavki so označeni na poseben način po naslednjem kriteriju:

OPOMBA ali POMEMBNO nudi podrobnosti ali druge informacije v zvezi s predhodno vsebino, ki so namenjene preprečevanju poskodb motorja ali druge škode.

Znak opozarja na nevarnost. Neuostoivanje opozorila lahko povzroci osebne poskodbe ali poskodbe tretjih oseb in/ali skodo.

Odstavki, obkrozeni z okvirom iz sivih pik, navajajo opcijske tehnicne lastnosti, ki niso skupne vsem modelom, ki jih opisuje ta priročnik. Preverite, ali je dolocena tehnicna lastnost prisotna pri vašem modelu.

Izraze ,sprednji",,zadnji",desni" in ,levi",je treba.razumeti glede na delovni položaj upravljavca.

1.2 SKLICI

1.2.1 Slike

Slike v tem prirocniku z navodili so oznacene s stevilkami 1,2,3 itd. Na slikah prikazane componente so oznacene s crkami A,B,C itd. Sklic na componento C na sliki 2 je podan na naslednji nacin:Glej sliko 2.C"ali preprosto,(slika 2.C). Slike so simbolične. Dejanski deli so lahko nekoliko drugačni od tistih na slikah.

1.2.2 Naslovi

Priročnik je razčlenjen na poglavja in odstavke. Naslov odstavka „2.1 Urjenje“ je podnaslov naslova „2. Varnostni predpisi". Sklici na naslove in odstavke so označeni z okrajšavama pogl. oziroma odst. in ustrezno stevilko. Na primer: „pogl. 2“ ali „odst. 2.1“.

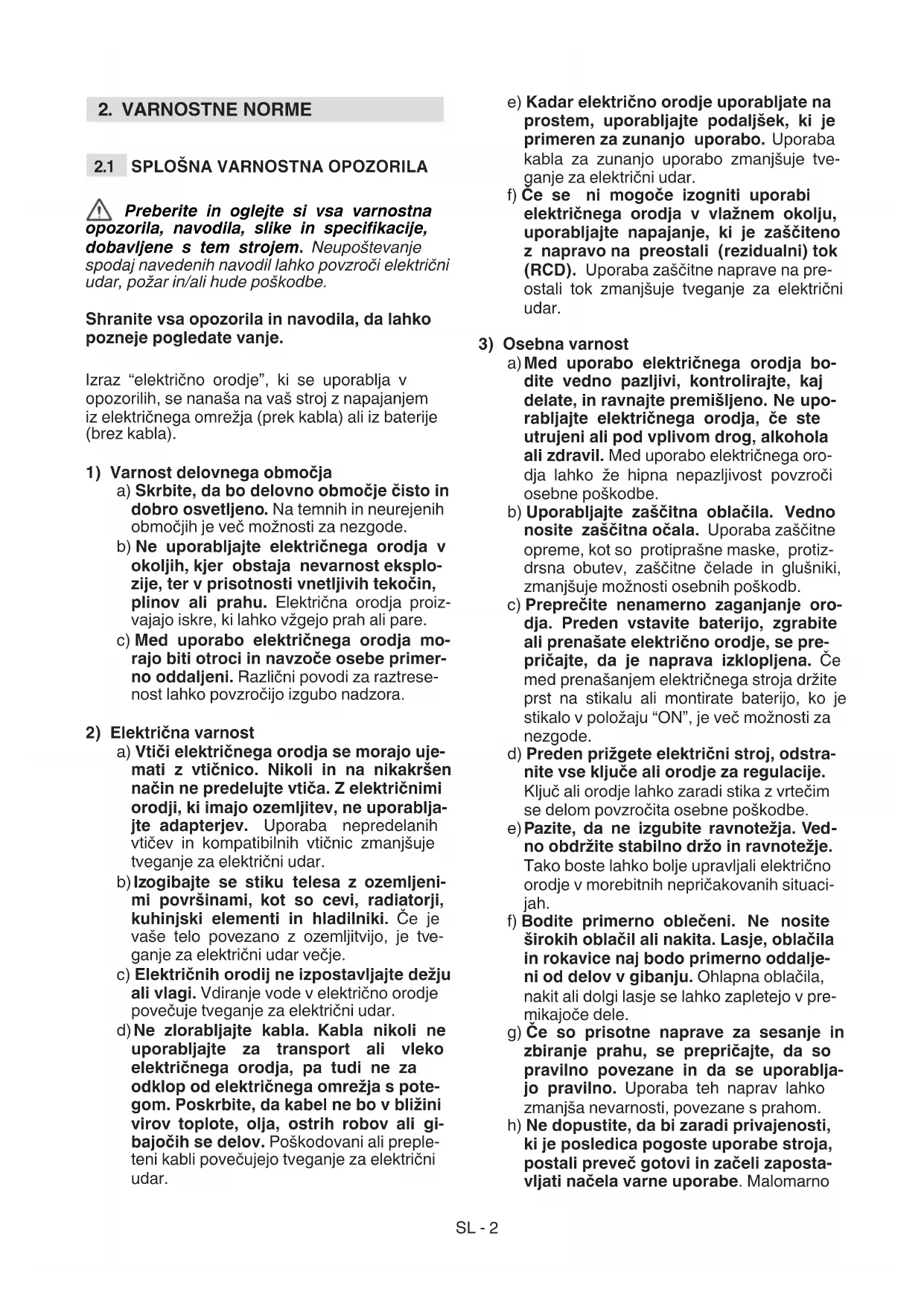

2. VARNOSTNE NORME

2.1 SPLOŠNA VARNOSTNA OPOZORILA

Preberite in oglejte si vsa varnostna opozorila, navodila, slike in specifikacije, dobavljene stem strojem. Neupostevanje spodaj navedenih navodil lahko povzroci elektricni udar, pozar in/ali hude poskodbe.

Shranite vsa opozorila in navodila, da lahko pozneje pogledate vanje.

Izraz "elektricno orodje", ki se uporablja v opozorilih, se nanaša na vaš stroj z napajanjem iz elektricnega omrežja (prek kabla) ali iz baterije (brez kabla).

1) Varnost delovnega območja

a) Skrbite, da bo delovno območje Čisto in dobro osvetljeno. Na temnih in neurejenih območjih je vec možnosti za nezgode.
b) Ne uporabljaje elektricnega orodja v okoljih, kjer obstaja nevarnost eksplozije, ter v prisotnosti vnetljivih tekocin, plinov ali prahu. Elektrica orodja proizvajao iskre, ki lahko vzegejo prah ali pare.
c) Med uporabo elektricnega orodja morajo biti otroci in navzoce osebe primero oddaljeni. Razlicni povodi za raztrese-nost lahko povzrocijo izgubo nadzora.

2) Elektricna varnost

a) Vtiči elektrickega orodja se morajo ujemati z vtičnico. Nikoli in na nikakrsen način ne predelujte vtiča. Z elektrickimi orodji, ki imajo ozemljitev, ne uporabljaje adapterjev. Uporaba nepredelanih vtičev in kompatibilnih vtičnic zmanjsuje tveganje za elektricki udar.
b) Izogibajte se stiku telesa z ozemljeni mi povrsinami, kot so cevi, radiatorji, kuhinski elementi in hladilniki. Ce je vase telo povezano z ozemljitvijo, je tveganje za elektrici udar veceje.
c) Elektricnih orodij ne izpostavljaje dezju ali VLCagi. Vdiranje vode v elektricno orodje povecuje tveganje za elektrici udar.
d) Ne zlorabljajte kabla. Kabla nikoli ne uporabljajte za transport ali vleko elektricnega orodja, pa tudi ne za odklop od elektricnega omrežja s potegom. Poskrbite, da kabel ne bo v blizini virov toplate, olja, ostrih robov ali gibajorich se delov. Poškodovani ali prepleteni kabli povečujejo tveganje za elektrici udar.

e) Kadar elektricno orodje uporabljate na prostem, uporabljaje podaljsek, ki jeprimeren za zunanjo uporabo. Uporaba kabla za zunanjo uporabo zmanjsuje tveganje za elektrici ni udar.
f) Ce se ni mogoce izogniti uporabi elektricnega orodja v VLCznem okolju, uporabljaje napajanje, ki je zašciteno z napravo na preostali (rezidualni) tok (RCD). Uporaba zašcitne naprave na preostali tok zmanjsuje tveganje za elektricni udar.

3) Osebna varnost

a) Med uporabo elektricnega orodja bodite vedno pazljivi, kontrolirajte, kaj delate, in ravnaje premisljeno. Ne uporabljaje elektricnega orodja, ce ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Med uporabo elektricnega orodja lahko ze hipna nepazljivost povzroci osebne poskodbe.
b) Uporablajte zašcitna oblačila. Vedno nosite zašcitna očala. Uporaba zašcitne opreme, kot so protiprašne maske, protizdrsna obutev, zašcitne Čelade in glusniki, zmanjsuje možnosti osebnih poskodb.
c) Preprecite nenamerno zaganjanje orodja. Preden vstavite baterijo, zgrbite ali prenasate elektricno orodje, se prepriacaje, da je naprava izklopljena. Ce med prenaisanjem elektricnegra stroja drzite prst na stikalu ali montirate baterijo, ko je stikalo v položaju "ON", je vec moisti za nezgode.
d) Preden prižgete elektricni stroj, odstranite vse ključe ali orodje za regulacije. Ključ ali orodje lahko zaradi stika z vrtečim se delom povzročita osebne poskodbe.
e) Pazite, da ne izgubite ravnotežja. Vedno obdržite stabilno drzo in ravnotežje. Tako boste lahko bolje upravljali elektricno orodje v morebitnih nepričakovanih situaci-jah.
f) Bodite primerno oblečeni. Ne nosite širokih oblacil ali nakita. Lasje, oblacila in rokavice naj bodo primerno oddaljeni od delov v gibanju. Ohlapna oblacila, nakit ali dolgi lasje se lahko zapletejo v premikajće dele.
g) Ce so prisotne naprave za sesanje in zbiranje prahu, se prepričajte, da so pravilno povezane in da se uporabljajo pravilno. Uporaba teh naprav lahko zmanjsa nevarnosti, povezane s prahom.
h) Ne dopustite, da bi zaradi privajenosti, ki je posledica pogoste uporabe stroja, postali prevec gotovi in zaelisi zapostavlji načela varne uporabe. Malomarno

dejanje lahko v delcku sekunde priveede do huidih poškodb.

4) Uporaba elektricnega stroja in skrb zanj
a) Elektricnegra stroja ne preobremenjujte. Uporablajte elektrici stroj, ki je prime- ren za doloceno delo. Primeren elektrici stroj bo bolje in na bolj varen nacin opravil delo: z delovno hitrostjo, za katero je bil stoj izdelan.
b) Ne uporabljajte elektricnega stroja, cega ni mogoce pravilno pri zgati ali ugasniti s stikalom. Elektrci stroj, ki ga ni mogoce zagnati s stikalom, je nevaren in ga je treba popraviti.
c)Pred vsako nastavitvjo ali zamenjavo opreme oziroma preden shranite elektricni stroj, odstranite baterijo iz njegovega lezisca. Omenjeni preventivn varnostni ukrepi zmanjsujujo nevarnost naključnega vklopa elektricnega stroja.
d) Elektricne stroje, ki jih trenutno ne uporabljate, shranite proc od dosega otrok; ne dovolite, da elektricni stroj uporabljo osebe, ki niso usposoblje- ne za njegovo uporabo in ne poznajo teh navodil. Elektricni stroji lahko v rokah neizkušenih oseb postanejo nevarni.
e) Skrbite za primerno vzdrrzevanje elektrichnih strojev. Preverite, da so gibljivi deli dobro poravnani in se prosto glibJejo, da ni poskodb in kateregakoli drugega pogoja, ki bi lahko vplival na delovanje elektrichnega stroja. V primeru poskodb je treba elektrichni stroj popraviti pred ponovno uporabo. Veliko nesre se pripeti zaradi slabega vzdrrzevanja.
f) Skrbite, da bodo rezalne naprave na-brusene in ciste. Ce so rezalne naprave ustrezno vzdrrzevane in primerno na-brusene, je manj nevarno, da se zaskocijo, in jih je tudi lazie nadzorovati.
g) Elektricni stroj in pripadajocko opremo uporablajte v skladu z navodili, pri cemer upostevejte tudi delovne pogoje in vrsto dela, ki ga morate opraviti. Uporaba elektricnega stroja za opravila, ki se razlikujejo od predvidenih, lahko povzroci nevarne situacione.
h) Skrbite, da bosta ročaja suha, Čista ter brez olja ali masti. Spolžki ročaji ne omo-gocajo varnega premikanja in nadzorovanja orodja v nepredvidenih situacijah.

5) Uporaba orodij na baterijski pogon in ustrezni varnostni ukrepi

a) Polnite izkljucno s polnilnikom, ki ga navaja proizvajalec. Polnilnik, ki je prime- ren za dolocen tip baterijskih vlozkov, lahko

predstavlja nevarnost požara, ce se uporablja za druge baterjske vložke.

b) Elektricne stroje uporabljaje izključnos specificno navedenimi baterijskimi vložki. Uporaba katerih koli drugih baterijskh vložkov lahko predstavlja nevarnost za poskodbe in požare.
c) Kadar komplet baterij ni v uporabi, ga je treba hraniti proč od drugih kovinskih predmetov, kot so sponke, kovanci, ključi,Žeblji,vijaki aliologi majhni kovinskih predmeti,ki lahko ustvarijo povezavo med sticnikoma. Kratek stik med sticnikoma baterije lahko povzroci opekline ali požare.
d) Ce je v slabem stanju, se iz baterije lahko izloci tekocina: izognite se vsakrsnemu stiku z njo. Ce se po nesreci zgodi, da se je dotaknete, prizadeti del takoj izperite z vodo. Ce tekocina pride v oci, takoj poiscite zdravnisko pomoc. Tekocina, ki se izloci iz baterije, lahko povzroci drazenje koze ali opekline.
e) Ne uporabljajte poskodovanega ali predelanega kompleta baterij ali drugega pripomocka. Poskodovane ali predelane baterije se lahko obnasajo na nepredvidljiv način in privedejo do požara, eksplozije ali nevarnosti za poskodbe.
f) Kompleta baterij ne izpostavlijate ognju ali previsoki temperaturi. Izpostavljenost ognju ali temperaturi nad 130^ lahko povzroci eksplozijo. OPOMBA. Zapis temperature "130 °C" je lahko nadomešćen z zapisom "265 °F".
g) Sledite vsem navodilom za polnjene in baterije ne polnite pri temperaturi, ki je izven predpisanega območja. Nepravilno polnjenje ali polnjenje pri temperaturah izven navedenega razpona lahko poskoduje baterijo in poveča tveganje za požar.

6) Tehnična pomoč

a) Poskrbite, da bo elektrichi stroj popravljalo usposobljeno osebje in da se bodo uporabljali samo originalni nadomestni deli. To omogoca, da se ochri ustrezna varnost elektrichega stroja.
b) Nikoli ne popravljaje poskodovanih baterij. Vzdrževanje baterij smejo izvajati le proizvajalec ali dobavitelji pooblascenih servisov.

2.2 SPECIFICNI VARNOSTNI PREDPISI ZA REZALNIKE GRMICEVJA

a) Vse dele telesa drzite proc od rezila. Ne odstranjujte porezanega materiala niti ne drzite materiala, ki ga zelite porezati,

medtem ko se rezila gibljejo. Po izklopustikala se rezila še nekaj ācasa gibljejo. Trenutek nepozornosti med uporabo rezalnika grmiečevjahlahko povzroci hude osebne poskodbe.
b) Rezalinik grmičevja prenašajte tak, da ga držite za ročaj, medtem ko rezilo miruje; pri tem pazite, da ne aktivirate nobenega stikala za napajanje z energijo. Pravilno prenašanje rezalinika grmičevja zmanjsuje nevarnost nenamernega zagona in posledicnih telesnih poskodb zaradi rezil.
c) Pred prenašanjem ali shranjevanjem rezalnika grmičevja vedno namestite zašcito rezila. Pravilno prenašanje rezalnika grmičevja zmanjsa nearnost osebnih poskodb, ki jih lahko povzroćijo rezila.
d) Pri odstranjevanju zataknjenega materiala ali vzdruževanju orodja se prepričajte, da so vsa stikala izklopljena in da je baterijski komplet odstranjen ali odklopljen. Zaradi nepričakovanega zagona rezalnika grmiečevja med odstranjevanjem zagozdenega materiala ali vzdruževanjem lahko pride do resnih telesnih poskodb.
e) Elektricno napravo morate vedno drzati le za izolirane dele rocaja, saj se lahko zgodi, da rezilo pride v stik s skritimi kabli. Stik rezil s kablom pod napetostjo lahko spravi pod napetost tudi neizolirane kovinske dele rezalnika grmievja in elektricni tok lahko strese upravljavca.
f) Poskrbite, da bodo vsi kabli za elektricno napajanje in drugi kabli proc od območja rezanja. Kabli za elektricno napajanje so lahko skriti vŽiviasti ali grmovju in po nasreči jih rezilohahko prereže.
g) Rezalinika grmiečevja ne uporabljajte pri slabem vremenu, zlastiče obstaja nevarnost bliskanja. Na ta način zmanjsate tveganje, da biVAS zdela strela.
h) Med delom je treba stroj vedno trdno držati z obema rokama. Uporaba z eno samo roko lahko povzroci izgubo nadzora in hude osebne poskodbe.

V primeru okvar ali nezgod med delom nemudoma zaustavite motor in odmaknite stroj, da ne povzrocite dodatne skode; v primeru nezgod, pri katerih se poskodujejo upravljavec ali tretje osebe, nemudoma izvedite postopke prve pomovi, ki so primerni za nestalo stanje, in poiscite zdravniško pomoc. Natančno odstranite morebitne drobc, ki bi lahko povzroci ili skodo ali poskodbe na lijudeh aliŽivalih, ker jih slednji morda ne bi opazili.

Predolgo izpostavljanje vibracijam Iahko povzroci pojav poskodbe ali zivcno- -zilne tezave (znane kot "Raynaudov sindrom

ali "pojav belih prstov"), predvsem pri tistih osebah, ki imajo tezave s krvnim obtokom. Simptomi se lahko pokazejo na rokah, zapestjih in prestih ter se izrazajo kot izguba obcutljivosti, otrplost, srbecica, bolecina, izguba naravne barve ali strukturne spremembe na kozi. Te ucinke lahko dodatno poslabsa tudi nizka temperatura ali premoocno stiskanje rocajev. Ob povav tuh simptomov, je treba skrajsfati cas uporabe stroja in se posvetovati z zdravnikom.

2.3 VZDRZEVANJE, SHRANJEVANJE

Redno vzdhrzevanje in pravilno shranjevanje zagotavljata varno uporabo stroja in visoko raven njegove učinkovitosti.

• Ko ustavite stroj zaradi vzdhrzevanja, preverjanja, skladischenja ali menjave opreme, izklopite motor, odklopite stroj od elektricnega omrežja in se prepričajte, da so vsi gibljivi deli popolnama ustavljeni.
  Pred kakrsnim koli preverjanjem in reguliranjem stroja oziroma pred njegovim shranjevanjem počakajte, da se ustrezno ohladi.
  Stroj skrbno vzdrujte; shranjujte ga cistega, na suhem mestu in izven dosega otrok.
• Nikoli ne uporabljajte stroja, ce so njegovi deliOCRbljeni ali poskodovani. PoSKODovane aliOCRbljene dele morate vedno za-menjati; ne smete jih popravljati. Uporabljajte samo originalne nadomestne dele.
• Za zmanjsanje nevarnosti požara, posod z odpadnimi materiali ne pusčajte v prostoru.

Raven hrupa in raven vibracij, ki sta navedeni v teh navodilih, je treba razumeti kot maksimalni vrednosti med uporabo stroja. Uporaba neuravnovešenega rezalnega elementa, prehitro gibanje in opuscanje vzdhrzevalnih oprvil pomembno vplivajo na emisije hrupa in vibracije. To pomeni, da je treba izvajatipreventivne ukrepe za preprecitev moznih poskodb zaradi močnega hrupa in vibracij; poskrbite za vzdhrževanje stroja, nosite zašcitne glusnike in med delom delajte odmore.

2.4 BATERIJA / POLNILNIK BATERIJE

POZOR

Naslednji varnostni predpisi dopolnjujejo var-nostne predpise, ki so navedeni v posebnem prirocniku polnilnika baterij.

• Za polnjenje baterije uporabljajte samo polnilnike, ki jih priporoča proizvajalec. Neustrezen polnilnik lahko povzroci elektrčni stresljaj, pre

gretje ali uhajanje korozivne tekocine iz baterije.

• Uporabljaje samo specificne baterije, ki so predvidene za vaš stroj. Uporaba drugih baterij lahko povzroci poskodbe in nevarnost za požar.
  Neuporabljeno baterijo hranite proc od pisarniskih sponk, kovancev, kljucev, zebljev, vijakov ali drugih malih kovinskih predmetov, ki bi lahko povzroci kratek stik kontaktov. Kratek stik med kontakti baterije lahko privede do vžiga ali požara.
• Polnilnika baterije ne uporabljajte na krajih z vnetljivimi snovmi ali na lahko gorljivih povrsinah, kot sta npr. papir, blago itd. Med polnjenjem se polnilnik baterije segreje, kar lahko privede do požara.
• Med transportom baterij pazite, da se kontakti ne staknejo med seboj; za transport ne uporabljajte kovinskih vsebnikov.

2.5 VAROVANJE OKOLJA

• Natančno upostevajte lokalne predpise za odlaganje embalaže,Pokvarjenih delov ali katerega koli elementa,ki močno vpliva na okolje; teh odpadkov ne smete odvreci v smeti, ampak jih morate ločiti in jih izročiti posebnim zbirnim centrom,ki bodo poskrbeli za njihovo reciklazo.
• Natančno upostevajte lokalne predpise glede odstranjevanja opadnih materialov.
• Ko stroja ne boste vec uporabljali, ga ne smete odvreci v okolje, ampak se obrnite na center za zbiranje odpadkov, v skladu z veljavni lokalnimi predpisi.

Elektricnih aparatov ne odlagaje med gospodinjske oppadke. Na podlagi evropske Direktive 2012/19/EU o elektricnih in elektronsikh opadkih ter na podlagi njenega izvajanja v skladu z nacionalnimi

predpisi je treba izrabljene elektricne naprave zbirati loceno, z namenom predelave na ekolosko kompatibilen nacin. Ce elektricne aparate odvrzete na odlagalisce ali na zempljo, lahko skodljive snovi dosezejo podtalno vodo in pridejo v prehrambno verigo, kar ima negativne posledice za vaše zdravje in dobro počutje. Za podrobnejse informacije o odstranjevanju tega articla se posvetujte s vojim prodajalcem ali z ustanovo, ki je pristojna za predelavo gospodinjskih oppadkov.

Li-ion

Baterije je treba ob koncu njihove uporabne dobe odstraniti z ustrezno pozornostjo do okolja. Baterija vsebuje material, ki je nevaren za vas in za okolje.

Odstraniti jo je treba loceno od drugih odpadkov, v zbiralnem centru, ki sprejema litijionske baterije.

Ločeno zbiranje rabljenih proizvodov in embalaže omogoca reciklažo materialov in njihovo ponovno uporabo. Ponovna uporaba recikliranih materialov prispeva k preprečevanju oneselfzaševanja okolja in

znižuje povpraševanje po surovinah.

3. SPOZNAVANJE STROJA

3.1 OPIS STROJA IN NAMEN UPORABE

Ta stroj je vrtna naprava, natančneje prenosni akumulatorski rezalnik grmiečevja.

Stroj v glavnem sestavlja motor, ki poganja rezalno napravo.

Uporabnik drzi stroj s pomocjo ustreznega nosilnegasasu in lahko upravlja glavne komande tako, da ostaja vselej na varni razdalji od rezalne naprave.

3.1.1 Predvidena uporaba

Ta stroj je zasnovan in izdelan za:

• rezanje in urejanje grmiečevja in Živihoj, in sicer grmiečevja z ne prevelikimi vejami (njihov presek naj ne presega 15 mm);
• uporabo s strani enega samega upravljavca.

3.1.2 Nepravilna uporaba

Kakrsna koli druga uporaba, ki je drugacna od navedene, je lahko nevarna in lahko povzroci poškodbe oseb in/ali stvari. K nepravilni uporabi med drugim sodi:

• kosna trave na splošno, zlasti v blizini zidnih robov;
• sekljanje kompostnegamateriala;
• obrezanega materiala;
• uporabljati stroj z rezalno napravon nad visino ramen upravljavca;
• uporaba stroja za rezanje materialov nerastlinskega izvora;
• uporaba rezalnih naprav, ki se razlikujejo od navedenih v tabei „Tehnični podatki". nevarnost resnih poskodb in ran;
• uporaba stroja s strani vecs oseb.

POMEMBNO V primeru neustrezne uporabe se garancija razveljavi, proizvajalec pa zavraca vsakrsno odgovornost in prelaga na uporabnika vse stroške za škodo ali poskodbe njega samega ali drugih oseb.

3.1.3 Tip uporabnika

Ta stroj je namenjen uporabi strani navadnih uporabnikov, tj. nepoklicnih delavcev.
Namenjen je ,neprofessionalni uporabi".

3.2 OPOZORILNI ZNAKI

Na stroju so prisotni razlicni znaki (slika 2). Njihova funkcija je, da upravljavca opominjao na pravilno ravnanje, zato da stroj uporablja s potrebno pozornostjo in previdnostjo.

Pomenznakov:

POZOR! NEVARNOST!
Nepravilna uporaba tega
stroja je lahko nevarna za
upravljavca in druge ose

POZOR! Preden uporabite
stroj, pazljivo preberite
priročnik z navodili.

Uporabljajte zašcitna očala.

Nosite močne delovné rokavice, ki ne drsijo.

Stroja ne izpostavljajte dežju (ali vlagi)

NEVARNOST IZMETAVANJA!
Pazite na morebitno izmetavanje materiala, ki ga lahko sproži
rezalna naprava in ki lahko
povzroci hude poskodbe
oseb in škodo na stvareh.

NEVARNOST IZMETAVANJA! Poskrbite, da bodo med uporabo stroja vse osebe in domace zhivali oddaljeni vsaj za 15 metrov.

Nevarnost ureznin! Roke in noge drzite proč od rezil.

POMEMBNO Unicene ali necitljive nalepke je treba zamenjati. Zahtevajte nove nalepke na svjem pooblascenem servisu.

3.3 IDENTIFIKACIJSKA TABLICA IZDELKA

Identifikacijska etiketa vsebuje naslednje podatke (slika 1):

1. Znak skladnosti CE
2. Ime in naslov proizvajalca
3. Raven zvočne moči
4. Sifra articla
5. Tip stroja
6. Serijska stevilka
7. Leto izdelave
8. Napajalna napetost

Identifikacijske podatke stroja prepišite v ustrezna polja na etiketi, ki je na hrbtni strani platnice.

POMEMBNO Vsakič, ko se obrnete na pooblasčeni servis, uporabite identifikacijski podatke, ki so navedeni na identifikacijski etiketi.

POMEMBNO Primer izjave o skladnosti je na zadnjih straneh tega prirocnika.

3.4 GLAVNI SESTAVNI DELI

Stroj je sestavljen iz niza glavnih component, ki imajo naslednje funkcije (sika 1):

A. Motor: poganja rezalno napravo.
B. Rezilo (Rezalna naprava):komponenta, ki je namenjena rezanju rastlinja.
C. Prednji ročaj: omogoca vodenje stroja in na njem se nahaja varnostno stikalo.
D. Zadnji ročaj: omogoca vodenje stroja in na njem se nahajajo glavne komande.
E. Zašcita rezila (za prevoz in prenašanje stroja): šciti pred nehotenimi dotiki rezalne naprave, ki lahko povzroćijo hude poskodbe.
F. Baterija (dodatna oprema po narocilu, odst. 16.1): naprava, ki stroju dovaja elektricni tok; njene značilnosti in predpisi o njeni uporabi so opisani v posebnem priročniku.
G. Polnilnik baterije (dodatna opremapo narocilu, odst. 16.2):naprava, ki seuporablja za polnjenje baterije; njeneznacilnosti in predpisio njeni uporabiiso opisani v posebnem prirocniku.Navoljo sta dva modela polnilnika baterije: G1 (polnilnik za hitro polnjenje);G2 (standardni polnilnik baterije).

H. Nahrbtnik za baterije (dodatna opremapo narocilu, odst. 16.3):oprema, kiomogoca namestitev baterije.
I. Povezovalni kabel: kabel, ki se uporablja za povezavo stroja in nahrbtnika za baterije.
J. Simulator baterije (dodatna opremapo narocilu, odst. 16.4):naprava, ki se vstavi v lezisce stroja in omogoca uporabo nahrbtnika za baterije.

4. ODSTRANITEV EMBALAŽE

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

Odstranitev embalaze je treba opraviti na ravni in trdni povrsini, z zadostnim prostorom za premikanje stroja in embalaze, pri tem pa je treba vselej uporabljati ustrezno orodje.

1. Embalazo odprite previdno in pri tem pazite, da ne izgubite component.
2. Preberite dokumentacijo, ki je v skatli, vklučno s temi navodili.
3. Iz skatle izvlecite stroj.
4. Skatlo in drugo embalozo odstranite v skladu z lokalmimi predpisi.

5. NAMESTITEV

5.1 PRIPRAVA NAHRBTNIKA ZABATERIJE (CE JE PREDVIDEN)

Vsi deli nahrbtnika za baterije so ob dobavi ze namesceni (slika 1.H). Nahrtnik je mogoce sneti z naramnic (slika 3) in ga prenašati v roki. Nahrtnik za baterije snamete tako, da pritisnete zgornja gumba (slika 3.A). Ležisci baterije sta na obeh straneh nahrbtnika za baterije (slika 4) Na desni strani nahrbtnika za baterije so: - priklop kabla (slika 5.A), izbirno stikalo baterije (slika 5.B), USB-vchod za polnjenje drugi naprav, npr. mobilnih Telefonov (slika 5.C).

Na obeh straneh in na sprednjem delu nahrblnika so odprtine, skozi katere se napelje napajalni kabel, da se prepreci njegovo prosto visenje.

6. UPRAVLJALNI ELEMENTI

6.1 VARNOSTNI GUMB (NAPRAVA ZA VKLOP / IZKLOP)

S pritiskom na ta gumb se aktivira oziroma prekine elektricni tokokrog stroja (slika 6.A).

Prižgana je ena LED-lučka: Elektricni tokokrog stroja je aktiviran (slika 6.B). Stroj je pripravljen za uporabo. Prižgani sta obe LED-lučki:stroj deluje.

Ugasnjene LED-lučke: elektricni tokokrog je popolnama prekinjen.

POMEMBNO Med premikanjem nikoli ne drzite prsta na tipki, da se izognete nehotenemu zagonu.

Ikona Pozor (sika 6.F) se przyge v primeru okvare stroja (glejte tabei za prepoznavanje motenj, odst. 15).

6.2 KOMANDNI VZVOD REZILA (REZALNE NAPRAVE)

Omogocza zagon rezila in regulacionj njegove hitrosti.

Zagon rezalne naprave (slika 1.B) je mogoc le, ce sta istocasno pritisnjena komandni vzvod rezila (slika 6.C) in varnostno stikalo (slika 6.D).

Rezalna naprava se samodejno zaustavi ob izpustitvi vzvoda ali varnostega stikala.

6.3 VZVOD ZA SPROSTITEV ZADNJEGA ROCAJA

Vzvod za sprostitev (slika 6.E) omogoca nastavitev 3 razlicnih položajev zadnjega ročaja (slika 1.D) glede na rezalno napravo, kar olajša postopek urejanjaŽive meje.

Regulacion rocaja je treba opraviti pri izkljucenem varnostnem gumbu (pri ugasnjeni luci).

7. UPORABA STROJA

POMEMBNO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

7.1 ZACETNA OPRAVILA

Pred začetkom dela je treba opraviti vrsto pregledov in opravil, s katerimi zagotovimo uspešno in kar najbolj varno delo.

Stroj postavite v vodoravni položaj, tako da stoji stabilno na tleh.

7.1.1 Pregled baterije

Stroj se dobavi brez baterije.
Nabavite baterijo s karamteristikami, ki se najbolje
ujemajo zahtevami vašega dela; napolnite jo
do konca, sledeč navodilom v knjižici baterije.
Seznam homologiranih baterij za ta stroj
najdete v tabeli „Tehnični podatki".

Pred vsako uporabo: - preverite napoljenost baterije skladno z navodili iz knjižice za uporabo baterije.

7.1.2 Nastavitev ročaja

To opravilo izvajte pri izključenem varnostnem gumbu (pri ugasnjeni luči).

1. Vzvod za sprostitev zadnjega ročaja potegnite nazaj (slika 7.A);
2. in zadnji ročaj začnite sukati (slika 7.B);
3. izpustite vzvod za sprostitev (sika 7.A);
4. ročaj sučite, dokler se ne zaskovi v zaželenem položaju.

POMEMBNO Preden uporabite
stroi, se prepričajte, da se je vzvod za
sprostitev ročaja popolnama vrnil v položaj
blokade in da je zadnji ročaj trden.

Med delom mora biti zadnji ročaj vedno v vertikalnem položaju, ne gledo na položaj rezalne naprave.

7.1.3 Uporaba nahrbtnika za baterije (ce je predviden)

1. Baterijo vstavite v eno od ležišć nahrbstnika za baterije (slika 4) takó, da jo potisnete povsem do konca, dokler ne zaslisi klika, s katerim se zaskovi na svoje mesto, ob tem pa je vzpostavljen tudi elektrčni stik;
2. Kabel povežite s prikljuckom (slika 5.A) in ga vrtite; kozaslisi klik, je kabel pravilno priklopljen, elektricni stik pa vzpostavljen.
3. Nastavite naramnice in nahrbtnik zapnite na sprendji strani (sika 8).

7.2 VARNOSTNI PREGLEDI

Opravite naslednje varnostne preglede in preverite, ali se rezultati ujemajo s tem, kar je navedeno v tabelah.

Pred uporabo vselej opravite varnostne preglede.

7.2.1 Splošni pregled

Predmet Rezultat
Rocaji (slika 1.C, slika 1.D) in zaščite	Čisti, suhi, pravilno in Čvrsto pritrijeni na stroj
Vijaki na stroju in na rezilu Dobro priviti (niso zrahljani)
Reže za hladilni zrak Niso zamašeni
Rezilo (slika 1.B)	Nabrušeno, brez znakov poškodb ali obrabe
Zaščite	Cele, nepoškodovane.
Baterija (slika 1.F)	Brez poškodb na ohišju, brez sledi tek ocine
Stroj	Brez znakov poškodb ali obrabe
Elektrčni kabli	Vsa izolacija brez poškodb. Celi, da se izognemo nastajanju isker
Komandni vzvod rezila (slika 6.C), varnostno stikalo (slika 6.D)	Premikati se morata prosto, brez uporabe sile.
Poskusno pomikanje (vožnja)	Ni neobičajnih vibracij. Noben nenormalni hrup

7.2.2 Preizkus delovanja stroja

Opravilo Rezultat
1. Baterijo vstavite v njeno ležišće (slika 10.A).2. Pritisnite na varnostni gumb (slika 9.A)	Zelena luč se mora prižgati (elektricni tokokrog je aktiviran) in rezalna naprava se ne sme premikati
Zaženite stroj (odst. 7.3).1. Istocasno pritisnite komandni vzvod rezila (slika 9.B) in varnostno stikalo (slika 9.C).2. Izpustite komandni vzvod rezila (slika 9.B) ali varnostno stikalo (slika 9.C).	1. Rezilo se mora premikati2. Komande se morajo samodejno in hitro vrniti v neutralni položaj, rezilo pa se mora zaustaviti
1. Pri vlkjučenem rezilu potegnite za vzvod za sprostitev zadnjega ročaja (slika 7.A)	1. Rezilo se mora zaustaviti

Ce kaksen izmed rezultatov ni v skladus tem, kar navajajo table, stroja ne smete uporabljati! Stroj izrocite servisni sluzbi, da ga ustrezno pregleda in popravi.

7.3 ZAGON

7.3.1 Zagon z baterijo

1. Odstranite zašcito rezila (slika 1.E) (ce je bila uporabljena);
2. Preverite, da se rezilo ne dotikatal ali drugih predmetov
3. Baterijo vstavite v njeno leziše (slika 10.A).
4. Pritisnite na varnostni gumb ((sika 9.A));
5. Istocasno pritisnite komandni vzvod rezila (slika 9.B) in varnostno stikalo (slika 9.C).

7.3.2 Zagon s simulatorjem baterije (ce je predviden)

1. Namestite se v stabilen in varen položaj.
2. Preverite, da se rezilo ne dotikatal ali drugih predmetov
3. Simulator baterije pravilno vstavite v njegovo lezisce v stroju (slika 10.J)
4. Povezovalni kabel priklopite na simulator baterije (slika 10.l)
5. Baterijo, ki jo zeilite omogociti, izberite z izbirnim stikalom (slika 5.B)
6. Pritisnite na varnostni gumb (slika 9.A)
7. Istocasno pritisnite komandni vzvod rezila (slika 9.B) in varnostno stikalo (slika 9.C).

7.4 DELO

Pri delu strojem sledite naslednjim navodilom:

• stroj morate vselej trdno drzati z obema rokama in drzati rezalno napravo pod visino ramen;

Ko se rezilo premika, ne odstranjujte porezanega materiala niti ne držite materiala, ki gaŽelite porezati. Ko odstranjujete porezani material, se prepričajte, da je varnostni gumb izkljucen (luč ugasnjena).

OPOMBA Med uporabo je baterija zašcitena proti popolni izpraznitvi z zašcitnim mehanizmom, ki izklopi in zaustavi stroj.

OPOMBA Stroj se po eni minuti neaktivnosti izklopi sam.

7.4.1 Delovne tehnike

Bolje je, da najprej porežete obe vertikalni straniŽive.meje in se šele nato lotite zgornje strani.

OPOMBA Avtonomija baterije (in s tem velikost zelene povrsine, na kateri je mogoce opraviti rezanje pred vnovicnim polnjenjem) je odvisna od razlicnih dejavnikov, ki so opisani v odst. 8.2.1.

7.4.1.a Navpčni rez

Rez opravite z gibom v loku od spodaj navzgor, pri cemer drzite rezilo cim bolj proc od telesa (slika 11).

7.4.1.b Vodoravni rez

Najboljse rezultate dosezete, ce je rezil onekoliko nagnjeno v smeri rezanja (5 - 10^) ,rez opravljate v loku in se pomikate naprej pocasi in enakomerno, kar je pomembno predvsem v primeru zelo gostih zivih mej (slika 12).

7.4.2 Nasveti glede uporabe

Če se med uporabo rezila blokirajo ali se zataknejo v vejeŽive meje:

1. takoj ugasnite stroj (odst. 7.5);
2. Pocakajte, da se rezalna naprava zaustavi;
3. izvlecite baterijo (odst. 8.2.2);
4. Odstranite zagozdeni material.

7.4.3 Mazanje rezil med delom

Ce se rezalni mehanizem med delom prevec segreva, namažite notranje povrsine rezil s posebnim oljem (odst. 8.4).

To opravilo je treba izvesti pri ugasjenem stroju in pri odstranjeni bateriji (odstavek 8.2.2).

7.5 ZAUSTAVITEV

Za zaustavitev stroja:

• izpustite komandni vzvod rezila (slika 9.B) ali varnostno stikalo ((slika 9.C);
• izklopite varnostni gumb (lučka ugasnjena) (slika 9.A).

Po ugasnitvi stroja je treba počakati nekaj sekund, preden se rezalna naprava ustavi.

Vselejugasnitestroj:

• ko se morate premakniti z enega na drugo delovno območje.

Med premikanjem na drugo obmocej nikoli ne drzite prsta na varnostnem gumbu, da se izognete nehotenemu zagonu.

7.6 PO UPORABI

7.6.1 Po uporabi z baterijo

• Odstraniti baterijo iz njenega lezišca in jo napolniti (odst. 8.2.2).
• Ko rezalna naprava miruju, nataknite zašcitro rezila (slika 1.E).
• Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.
  Opravite cischenje (odst. 8.3).
• Preverite, ali je katera od component zrahljana ali poskodovana. Po potrebi zamenjaje poskodovane componente in privijte vijake, ki so morda popustili, ali pa se obrnite na pooblasceni servis.

7.6.2 Po uporabi's simulatorjem baterije (ce je predviden)

1. Izbirno stikalo nahrbtnika za baterije premaknite v položaj za izklop (OFF; slika 5.B).
2. Iz stroja odstranite simulator baterije (slika 13.J).
3. Snemite nahrbtnik za baterije.
4. Povezovalni kabel odklopite s simulatorja baterije (sika 13.I) in nahrbtnika (sika 5.A).
5. Baterijo odstranite iz nahrbtnika (slika 14) in jo napolnite (odst. 8.2.2).
6. Preden stroj shranite v kateri koli prostor, pocakajte, da se motor ohladi.
7. Opravite ciscenje (odst. 8.3).
8. Preverite, ali je katera od component zrahljana ali poskodovana. Po potrebi zamenjaje poskodovane componente in privijte vijake, ki so morda popustili, ali pa se obrnite na pooblasceni servis.

POMEMBNO Kadar stroja ne uporabljate ali ga pustite nenadzorovanega, odstranite baterijo (odst. 8.2.2) in namestite zašito rezila.

8. REDNO VZDRŽEVANJE

8.1 SPLOŠNE INFORMACIJE

POMEMBNO Varnostni predpisi, ki jih je treba upoševati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

Preden začnete s kakršnim koli vzdřevalnim opravilom, sledite spodnjim korakom:
- Zaustavite stroi.
- Baterijo izvlecite iz njenega lezisha in jo napolnite (odst. 8.2.2);
- pri mirujoci rezalni napravi namestiti zašcito rezila (razen v primeru posegov na samih rezilih);
- Preden stroj shranite v kateri koli prostor, pocakajte, da se motor ohladi.
Nadenite si primerna oblačila, delovne rokavice in zašcitna očala.
- Preberite ustrezna navodila.

• Opis pogostnosti in vrste posegov se nahaja v „Tabeli vzdhrževanja" (glej pogl. 14). Spodnjaabela vam bo v pomoč pri ohranjanju učinkovitosti in varnosti vašega stroja. V njej so navedena poglavitna opravila in casovni intervali, v katerih je

treba opraviti vsako izmed njih. Vsakega od posegov opravite ob prvem od predpisanih rokov, ki dejansko nastopi. - Uporaba neoriginalnih nadomestnih delov ali opreme lahko zmanjsa varnost stroja in vpliva na njegovo delovanje. Proizvajalec zavraca vsakrsno odgovornost v primeru skode ali poškodb, ki bi nastale zaradi neoriginalnih proizvodov. - Originalne nadomestne dele zagotavljo pooblascene servisne delavnice in prodajalci.

POMEMBNO Vse vzdrzevalne postopke in nastavitve, ki niso opisani v tem prirocniku, mora izvesti vaš prodajalec ali specializirani servisni center.

8.2 BATERIJA

8.2.1 Avtonomija baterije

Avtonomija baterije (in torek količina rastlinja, ki je je mogočePokositi pred ponovnim polnjenjem) je odvisna predvsem od naslednjih dejavnikov:

a. okoljski dejavniki, ki lahko povzroćajo večjo porabo energije:
-rezanje/urejanje zelo gostih in vlažnihŽivihoj;
-rezanje/urejanje grmičevjas predebelimi vejami;
b. ravnanja upravljavca, ki bi se jim moral izogibati:
- pogostim zagonom in zaustavitvam stroja med delom;
- tehnika rezanja, ki ni primerna za delo, ki se izvaja (odst. 7.4.1);
- hitrost giba pri rezanju, ki ni primerna glede na lastostiŽive.meje.

Zadoseganje optimalne avtonomijebaterije je treba vselej:

• rezati zivo mejo, kadar je suha;
• prilagoditi hitrost giba pri rezanju, takoda bo primerna lastnostim grma;
• uporabljati delovno tehniko, ki je najprimernejsa za delo, ki ga je treba opraviti.

Če Želite s strojem neprekinjeno opravljati delo dlje šaca, kot to dopušča standardna baterija, lahko:

• kupiti še eno standardno baterijo, takao da lahko izpraznjeno baterijo takoj nadomestite, ne da bi morali prekiniti z delom;
• kupiti baterijo, ki ima daljso avtonomijo od standardne baterije (odst. 16.1).

8.2.2 Odstranitev in polnjenje baterije

1. Pritisnite na zaskočni gumb baterije v stroju (slika 13.A) ali nahrbtniku (slika 14. A; Če je predviden).
2. Baterijo odstranite iz stroja (slika 13.B) ali nahrbtnika za baterije (slika 14.B; ce je predviden);
3. vstavite baterijo (sika 15.A) v njeno lezišče v polnilniku baterije (sika 15.B);
4. Polnilnik baterije (sika 15.B) prikljucite na vticnico, katere napetost mora ustrezati tisti, ki je navedena na tablici.
5. Baterijo popolnama napolnite; pri tem sledite navodilom v knjizici baterije/polnilnika baterije.

OPOMBA Baterija je opremljena z zašcito, ki preprećuje polijnjenje, ce je temperatura okolja nižja od 0^ oziroma presega +45^ .

OPOMBA Baterijo lahko kadar koli napolnite tudi samo delno brez nevarnosti, da bi se poskodovala.

8.2.3 Ponovno vstavljanje baterije v stroj

Po končanem polnjenu:

1. Baterijo odstranite iz njenega lezišca v polnilniku baterije (slika 16.A; pri tem bodite pozorni, da je po zakljucenem poljenju ne pustite predolgo v polnilniku).
2. Polnilnik baterije (sika 16.B) izklopite iz elektriche napeljave.
3. Baterijo vstavite v njeno leziše v stroju (slika 10.A) ali v enega od lezišc v nahrbtniku za baterije (slika 4; ce je predviden).
4. Baterijo pri vstavljanju potisnete povsem do konca, dokler ne zašišite klika, s katerim se zaskovi na svoje mesto, ob tem pa je vzpostavljen tudi elektrčni stik.

8.3 CISCENJE STROJA IN MOTORJA

Za zmanjsanje nevarnosti pozara poskrbite, da bo stroj, se zlasti motor, prost ostankov listja, vej in odvečne masčobe.

• Po uporabi vselej očistite stroj s pomočjo Čiste krpe, ki jo navlažite z nevtralnim detergentom.
  Z mehko in suho krpo odstranite vse sledi vlage. Vlaga lahk o povzroci nevarnost elektricnih šokov.
• Za cischenje plastichnih delov in rocajev ne uporabljaje agresivnih detergentov ali topil.
• Ne uporabljaje vodnega curka, da ne zmočite motorja ali elektrčnih delov.
  Vselej se prepricajte, da so resetke za dovajanje hladilnega zraka ciste in proste

ostankov, da se prepreci pregretje motorja in baterije ter njuno poskodovanje.

8.4 CISCENJE IN MAZANJE REZALNE NAPRAVE

Ob zaključku vsakega dela je priporočljivo očistiti in namazati rezila za njihovo vecjo učinkovitost in daljsoŽivljenjsko dobo:

Rezalne naprave se ne dotikajte, dokler baterija ni bila izvlečena in dokler se rezalna naprava ni popolnama zaustavila.

Stroj postavite v vodoravni položaj, takda stoji stabilno na tleh.
- Očistite rezila s suho krpo; v primeru trdovratne umazanije uporabite krtaco.
- S tankim slojem specificega olja, po moznosti ekoloskega, namazite rezila: vzdolž zgornjega roba rezila.

8.5 PRITRDILNE MATICE IN VIJAKI

Vijaki in matice morajo ostati dobro priviti, da se zagotovi varno delovanje stroja.
Redno preverjaje, ali so rocaji cvrsto pritrjeni.

9. IZREDNO VZDRŽEVANJE

9.1 IZREDNO VZDRZEVANJE REZALNE NAPRAVE

Rezalne naprave se ne dotikajte, dokler baterija ni bila izvlečena in dokler se rezalna naprava ni popolnama zaustavila.

Rezila ne zahtevajo nobenega vzdrrzevanja ali brusenja, ce se uporabljajo v skladu z navodili.

9.1.1 Pregled

Redno preglejte, ce rezila niso zvita, poškodovana ali obrabljena in ce so vijaki ustrezno zategnjeni.

Nastavitev razmikov med rezili ni potrebna, saj je bila izvedena v tovarni.

9.1.2 Bruşenje

Rezila je potrebno nabrusiti, ko se zmanjsa učinkovitost rezanja in ko se veje pogosto zagozdijo.

Iz varnostnih razlogov je dobro, da brusenje izvede specializirani servis, ki ima ustrezno znanje in orodje za tovrstna opravila. Na ta nacin se boste izognili tveganju poskodovanja rezil in nezanesljivega delovanja med uporabo.
Obrabljena rezila ne smete nikoli brusiti; zamenjate ga.

9.1.3 Zamenjava

Rezila ne smete nikoli popravljati, ampak ga morate zamenjati, cim opazite začetke poskodb ali ko je presežena maior brusenja. Iz varnostnih razlogov je dobro, da zamenjavo opravi specializirani servis.

Na tem stroju je predvidena uporaba rezil s sifro, ki je navedena v tabeli Tehnicni podatki.

Zaradi razvoja izdelka bodo rezila iz tabele, Tehnični podatki "lahko schasoma nadomešcena z drugimi, ki bodo imela enakovredne lastnosti, kar bo zagotavljalo medsebojno zamenljivost in varno delovanje.

10. SHRANJEVANJE

POMEMBNO Varnostni predpis, ki jih je treba upoštevati pri shranjevanju, so opisani v odst. 2.4. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

-v suhem prostoru;
- na mesti, kjer bo zašciten
pred vremenskimi pojavi;
- na mestu, ki je zunaj dosega otrok;
- ko se prepri cate, da ste odstranili kljuce ali orodje za vzdrrzevanje.

10.2 SHRANJEVANJE BATERIJE

Baterijo je treba hraniti v senci in v hladnem okolju brez vlage.

OPOMBA V primeru dolge nedejavnosti baterijo ponovno napolnite na vsaka dva mesea, da podaljsate njenoŽiviljenjsko dobo.

11. PREMIKANJE IN PREVOZ

Vsakokrat, ko je treba premešcati ali prevalžati stroj, morate upoševati spodnja navodila:

Stroj zaustavite (odst. 7.5).
Baterijo izvlecite iz njenega lezisca in jo napolnite (odst. 8.2.2);
-ko rezalna naprava miruje, nataknite zašćito rezila;
- Nadenite si močne delovne rokavice;
drzati stroj izključno za ročaje in obriniti rezalno napravo nasprotno od smeri vase hoje.

Pri prevazanju stroja z vozilom upostevajte naslednje ukrepe:

• stroj ustrezno zavarujte z vrvmi ali verigami
• stroj namestite takto, da ne bo nikogar ogrožal.

12. SERVIS IN POPRAVILA

Ta priročnik daje vsa potrebna navodila za upravljanje stroja in za pravilno osnovno vzdřevanje, ki ga lahko opravlja uporabnik. Vse postopke vzdřevanja in nastavitve, ki niso opisani v tem priročniku, mora opraviti vaš prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravilno izvedbo teh del in ochranjanje prvotne stopné varnosti in stanja stroja. Zaradi posegov, opravljeni v neprimernih delavnicah ali s strani neusposobljenih oseb, se

razveljavi vsakrsna oblika garancije, proizvajalec pa je odvezan vsakrsne odgovornosti.

• Popravila in vzdrrzevalne posege v okviru garancije lahko izvajajo izključno pooblascene servisne delavnice.
• Pooblasceni servisi uporabljajo izkljućno originalne nadomestne dele. Originalna dodatna oprema je bila izdelana posebej za te stroje.
• Neoriginalni nadomestni deli in dodatna oprema niso dovoljeni; Uporaba neoriginalnih nadomestnih delov in opreme povzroci, da uporaba stroja ni varna, ter odvezuje proizvajalca vsakrsne odgovornosti.
• Priporočamo, da stroj enkrat na leto zaupate pooblasčenemu servisu, da izvede vzdřevalne in servisne posegeter pregled varnostnih naprav.

13. OBSEG GARANCIJE

GarancijaPokriva vse stvarne in tovarniske napake. Uporabnik mora natancno spostovati vsa navodila,ki jih vsebuje prilozena Dokumentacija. Garancija nePokriva poskodb,ki so posledica:

• pomanjkljive seznanitves spremljajoco dokumentacijo;
• nepozornosti;
• nepravilne ali nedovoljene uporabe ali montaze;
• uporabe neoriginalnih nadomestnih delov;
• uporabe opreme, ki je ni dobavil ali odobril proizvajalec.

Poleg tega garancija nePokriva:

• normalne obrabe potrošnih materialov, kot so kolesa, rezila, varnostni vijaki inŽice;
  normalne obrabe.

Kupec je zašciten z ustreznimi zakoni, ki veljajo v njegovi državi. Ta garancija na noben način ne omejuje pravic kupca, ki jih dolocajo zakoni v njegovi državi.

14. TABELA VZDRŽEVANJA

Poseg Pogostnost Opombe
STROJ
Pregled vseh pritrdilnih elementov	Pred vsako uporabo Odst.	8.5
Varnostni pregledi/preverjanje komand	Pred vsako uporabo odst.	7.2
Kontrola stanja napoljenosti baterije	Pred vsako uporabo *
Napolnitev baterije	Po vsaki uporabi Odst.	.2.2
		*
Čišćenje stroja in motorja	Po vsaki uporabi	odst. 8.3
Čišćenje in mazanje rezalne naprave	Po vsaki uporabi	Odst. 8.4
Pregled morebitnih poškodb na stroju. Po potrebiPokličite pooblašćeni servis.	Po vsaki uporabi	-
Poseg Pogostnost Oponbe
Pregled rezalne naprave	Po vsaki uporabi Odst. 9.1.1
Brušenje rezalne naprave	- Odst. 9.1.2	**
Zamenjava rezalne naprave	- Odst. 9.1.3	**

• Poglejtveprirochnibaterijepolnilnika baterije.
  ** To opravilo mora izvesti vaš prodajalec ali specializirani servis

• PREPOZNAVANE MOTENJ

MOTNJA VERJETNI VZROK ODPRAVA MOTNJE
1. Ob vklopu varnostnegagumba se zelenaluč ne prižge	Baterija ni vstavljena ali jevstavljena nepravilno.	Prepričajte se, Če je baterija dobromameščena (odst. 8.2.3)
2. Ob vklopu varostnegagumba se zelenaluč ne prižge, lučka(slika 6.F) pa utripa	Baterija je prazna. Preverite stanje napojnenosti inbaterijo napolnite (odst. 8.2.2)
3. Motor se ustavi med delom	Baterija ni pravilno vstavljena Prepričajte	se, Če je baterija dobromameščena (odst. 8.2.3)
4. Motor se zaustavi med delom in lučka(slika 6.F) utripa	Baterija je prazna Preverite stanje napojnenosti inbaterijo napolnite. (odst. 8.2.2)
5. Ob vklopu komandnegavzvoda rezila invarnostega stikala se rezalna naprava ne premika	Rezalinik grmičevja je poškodovan. Režalnika grmičevja ne uporabljajte.Takoj uzgasnite stroj, izvlecite baterijo inse obrnite na servisni center.
6. Rezalna napravase med delomprevec segreje	Mazanje rezil je nezadostno Ugasnite stroj; počakajte, da sereznalna naprava ustavi, izvlecitebaterijo; namžite rezila (odst. 8.4)
7. Rezalna naprava pridev stik z elektrichnimvodom ali kablom	-	REZILA SE NE DOTIKAJTE, KER JEMOGOČE, DA JE POD NAPETOSTJOIN JE TOREJ IZJEMNO NEVARNO!Primite stroj samo za zadnji ročaj, ki jeizoliran, in ga pazljivo odložite Čim dlje od svojega telesa. Izklopite tok, ki napajaomenjeni vod ali kabel, in izvlecite baterijo, preden se lotite osvobajanja zob rezila.
8. Rezalna naprava pride v stik s tujim predmetom.	-	Zaustavite stroj, izvlecite baterijo in: - preverite, ali je prišlo do poškodb;- preverite, ali so pritrdilni elementiposameznih sestavnih delovpopušćeni, in jih po potrebi zategnite;- popravite poškodovane delali jih zamenjaje z deli, ki imajo podobne lastnosti.
9. Med delom se opaža pretiran hrup in/ali pretirane tresljaje	Razrahljani ali poškodovani deli	Zaustavite stroj, izvlecite baterijo in: - preverite, ali je prišlo do poškodb;- preverite, ali so pritrdilni elementiposameznih sestavnih delovpopušćeni, in jih po potrebi zategnite;- popravite poškodovane delali jih zamenjaje z deli, kiimajo podobne lastnosti.
MOTNJA VERJE	TNI VZROK ODPRAVA MOTNJE
10. Med delom se kadi iz stroja	Rezalinik grmičevja je poškodovan. Reza	Inika grmičevja ne uporablajte.Takojugasnite stoj, izvlecite baterijo in se obrnite na servisni center.
11. Baterija ima kratko avtonomijo	Težki pogoji uporabe, ki povzročaje večjo porabo toka	Optimizirajte uporabo stroja (odst. 8.2.1)
	Baterija ne zadostuje za delovne zahtve	Uporabite dodatno baterijo alizmogljivejšo baterijo (odst. 16.1)
	Zmogljivost baterije je upadla, Nabavite	novo baterijo
12. Polnilnik baterijene polni baterije	Baterija ni pravlno vystavljena v polnilnik	Preverite, ali je baterija pravlno vystavljena (odst. 8.2.3)
	Neustrezni okoljski pogoji Poljenje opravite v okolju z ustreznto temperaturo (gleje priročnik baterije/polnilnika baterije)
	Umazanija na kontaktih Očistite kontakte
	Polnilnik ni napajan s tokom Preverite, ali je vtikač vklopljen, in se prepričajte, da je vtichnica pod napetostjo
	Polnilnik baterije je okvarjen Zamenjajte	ga z novim originalnim delom
		Če nepravalnost ni odpravljena, gleje priročnik baterije/polnilnika baterije
13. Lučka (slika 6.F) se prižge in gori neprekinjeno	Samodejno preverjanje ni uspelo	Ne uporablajte stroja. Takoj zaustavite stroj, izvlecite baterijo inPokličite servisni center.
14. Lučka (slika 6.F) utripa	Napaka pri komunikaciji baterije	Ne uporablajte stroja. Takoj zaustavite stroj, izvlecite baterijo inPokličite servisni center.
	Rotor je blokiran	Ne uporablajte stroja. Takoj zaustavite stroj, izvlecite baterijo inPokličite servisni center.
	Prekomerni tok	Optimizirajte uporabo stroja.

Če težave ostajajo tudi po izvedbi zgoraj opisanih opravil, se posvetujte s svojim prodajalcem.

16. DODATNA OPREMA PO NAROCILU

16.1 DRUGI TIPI BATERIJ

Na voljo so baterije razlicnih zmogljivosti, ki so prisagojene posebnim delovnim zahtevam (slika 17). Seznam homologiranih baterij za ta stroj najdete v tabeli, Tehnicni podatki".

Opremljen je s kablom za povezavo s strojem (slika 1.l) in izbirnim stikalom (slika 5.B), ki omogoca izbiro ene od dveh baterij (položaja 1 in 2) in prekinitev napajanja (položaj OFF).

16.4 SIMULATOR BATERIJE

Naprava, ki se vstavi v lezišče stroja in omogoca uporabo nahrbtnika za baterije.

16.2 POLNILNIK BATERIJE

Naprava, ki se uporablja za polnjenje baterije: polnilnik za hitro polnjenje (sika 18.A), standardni polnilnik (sika 18.B).

16.3 NAHRBTNIK ZABATERIJE

Pripomoček, ki omogoča vstavitev dveh baterij in zagotavlja elektricno energijo, ki je potrebna za delovanje stroja.

INDICE

1. UOPSTENO. 1
2. SIGURNOSNA PRAVILA 2
3. UPOZNAVANE MASINE 5

3.1 Opis masine i predvidena upotreba.. 5
3.2 Sigurnosne oznake 6
3.3 Identifikacijska nalepnica proizvoda 6
3.4 Glavni delovi 6

1. SKIDANJE AMBALAZE 7
2. MONTAZA 7

5.1 PRIPREMA RANCA ZA BATERIJE (ako je predviden) 7

1. UPRAVLJACKE KOMANDE 7

6.1 Sigurnosno dugme (služi za uključivanje/ isključivanje) 7
6.2 Poluga za komandu seciva (rezne glave) .... 7
6.3 Poluga za deblokadu zadnej drske 7

1. UPOTREBA MASINE 8

7.1 Pripretne radnje.. 8
7.2 Sigurnosne kontrrole 8
7.3 Pokretanje 9
7.4 Rad 9
7.5 Zaustavljanje 10
7.6 Nakon upotrebe 10

1. REDOVNO ODRZAVANJE 10

8.1 Uopsteno. 10
8.2 Baterija 11
8.3 Ciscenje masine i motora 11
8.4 Ciscenje i podmazivanje rezne glave 12
8.5 Matice i srafovi za fiksiranje 12

9.VANREDNO ODRZAVANJE 12

9.1 Vanredno odrzavanje rezne glave 12

1. SKLADIStENJE 12

10.1 Skladistenje masine 12
10.2 Skladistenje baterije 13

1. POMERANJEI TRANSPORT 13
2. POMOCI POPRAVKE 13
3. POKRICE GARANCije 13
4. TABELA S INTERVENCIJAMA ODRŽAVANJA......13
5. PREPOZNAVANE PROBLEM 14
   16.DODATNI PRIBOR PO NARUDZBINI. 15

16.1 Alternativne baterije 15
16.2 Punjac baterije 15
16.3 Ranac za baterije 15
16.4 Simulator baterije 15

1. UOPSTENO

1.1 KAKO SE SLUZITI PRIRUCNIKOM

U tekstu prirucnika neki paragrafi koji sadrze informacije od posebnog značaja, u pogledu sigurnosti ili rada, istaknuti su na drugaciji način, prema sledecem kriterijumu:

NAPOMENA Ⅲ VAZNO navodi

detalje ili druge elemente u vezi sa vec prethodno naznačenim, radi izbegavanja oštecenja masine ili uzrokovanja štete.

Uvek je poželjno da seživa ograda seče prvo s bočnih strana, a onda odozgo.

NAPOMENA Autonomija baterije (i time zelena povrsina koja moze da se obradi pre punjenja baterije) zavisi od raznih faktora opisanih u par. 8.2.1.

Kada se punjenje zavrski:

1. izvucite bateriju iz leziesta u punjacubaterije (sl. 16.A) (izbegavaje da je dugo drzite na punjacu nakon sto se napuni);
2. otkacite punjac baterije (sl. 16.B) s elektricne mreze;
3. umetnite bateriju u leziSTE na masini (sl. 10.A) ili u jakno od leziSTA u rancu za baterije (sl. 4) (ako je predviden)
4. gurnite bateriju do kraja dok ne Čujete skljocanje, što je znak da je Čvrsto nalegla i da ostvaruje elektrčni kontakt.

8.3 CISCENJE MAŠINE I MOTORA

Da bi se umanjio rizik od pozara, uklonite ostatke trave, liśca ili preterane masnoce s masine, a narocito s motora.

Kada masinu treba da uskladišite:

1. izvadite bateriju iz njenog kuciesta i napunite je (par. 8.2.2);
2. kad je rezna glava zaustavljena, postavite stitnik seciva;
3. sacekajte da se motor ohladi, pre odlaganja masine u bilo koju prostoriju;
4. ocistite masinu (par. 8.3);
5. proverite da nema delova koji su se olabavili ili ostetili. Ako je potrebno, zamenite ostecene componente i po potrebi zategnite olabavljene vijke i zavrtnje ili kontaktirajte ovlašćeni servisni centar;
6. uskladišite mašinu:

-u suvu prostoriju;
- zašićenu od vremenskih neprilika;
- na mesto kojem ne mogu pristupiti deca;

SL · Vsebine in slike v tem uporabniiskem prirocniku so izdelane za podjetje ST. S.p.A. in so zašcitene z avtorskimi pravicami - vsakrsno nepooblasceno razmnoževanje ali spreminjanje Dokumenta, v celoti ali delno, je prepovedano.

SR • Sadržaj i slike ovog prirucnika za upotrebu su napravljeni u ime ST. S.p.A. i zašićeni su autorskim pravima - Zabranjena je svaka potpuna ili delimična reprodukcija ili izmena Dokumenta bez odobrenja.
