BRUKSANVISNING MTTS7 BLACK & DECKER

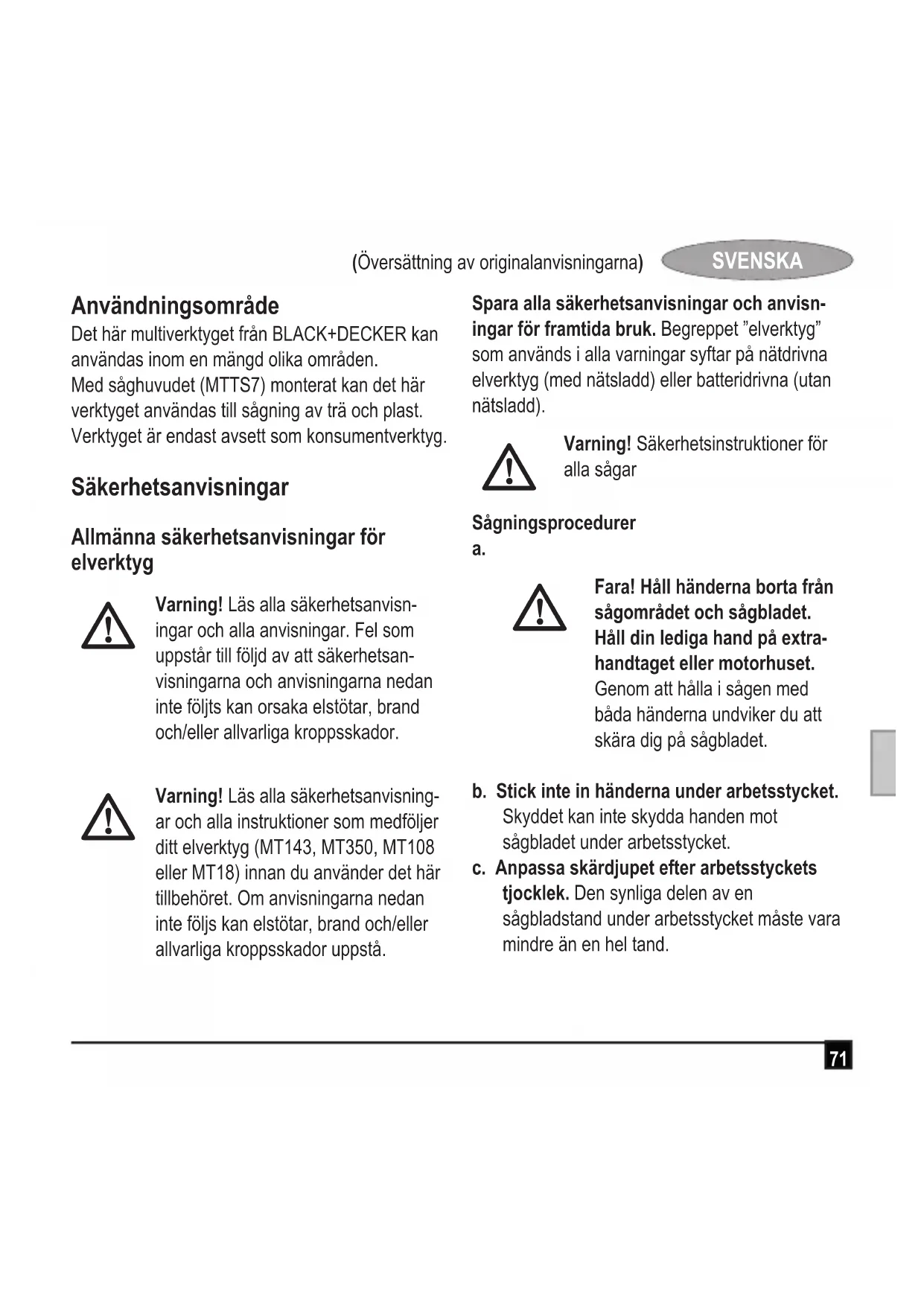

Varning! Läs alla säkerhetsanvisn- ingar och alla anvisningar. Fel som uppstår till följd av att säkerhetsan- visningarna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Varning! Läs alla säkerhetsanvisning- ar och alla instruktioner som medföljer ditt elverktyg (MT143, MT350, MT108 eller MT18) innan du använder det här tillbehöret. Om anvisningarna nedan inte följs kan elstötar, brand och/eller allvarliga kroppsskador uppstå. Spara alla säkerhetsanvisningar och anvisn- ingar för framtida bruk. Begreppet ”elverktyg” som används i alla varningar syftar på nätdrivna elverktyg (med nätsladd) eller batteridrivna (utan nätsladd).

Varning! Säkerhetsinstruktioner för alla sågar Sågningsprocedurer

Fara! Håll händerna borta från sågområdet och sågbladet. Håll din lediga hand på extra- handtaget eller motorhuset. Genom att hålla i sågen med båda händerna undviker du att skära dig på sågbladet. b. Stick inte in händerna under arbetsstycket. Skyddet kan inte skydda handen mot sågbladet under arbetsstycket. c. Anpassa skärdjupet efter arbetsstyckets tjocklek. Den synliga delen av en sågbladstand under arbetsstycket måste vara mindre än en hel tand.72 (Översättning av originalanvisningarna) SVENSKA d. Håll aldrig arbetsstycket i händerna eller över benen. Placera arbetsstycket på ett stabilt underlag. Det är viktigt att arbetsstycket hålls fast ordentligt. Då minskar risken för att sågen kommer i kontakt med kroppen, att bladet fastnar eller att man tappar kontrollen över sågen. e. Håll alltid verktyget i de isolerade greppytorna vid arbete där sågen riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Om du sågar igenom en strömförande ledning kommer verktygets metalldelar också att bli strömförande och du kan få en elektrisk stöt. f. Använd alltid ett anhåll eller ett skydd med raka kanter när du klyvsågar. Detta möjliggör mer noggrann sågning och minskar risken för att sågbladet fastnar. g. Använd alltid sågblad med rätt storlek och med lämpligt infästningshål (diamantformat eller runt). Sågblad som inte passar ihop med sågen kommer att rotera excentriskt, vilket leder till att man tappar kontrollen över sågen. h. Använd aldrig skadade eller felaktiga underläggsbrickor eller bultar för sågbladet. Brickorna och bultarna har utformats speciellt för den här sågen och säkerställer optimal prestanda och säker användning. u Vid sågning i rör och liknande ska du se till att de inte innehåller vatten, elledningar, osv. u Undvik att vidröra arbetsstycket eller sågbladet direkt efter sågning. De kan bli mycket varma. u Var uppmärksam på dolda faror innan du sågar i väggar, golv eller tak; kontrollera om det nns rör eller elledningar. u Sågbladet fortsätter att röra sig en kort stund efter att du har släppt strömbrytaren. Stäng alltid av verktyget och vänta tills sågbladet har stannat helt innan du lägger ifrån dig det.

Varning! Sågning ger upphov till damm som kan skada den som använder verktyget och andra i närheten vid kontakt eller inandning. Använd en specialkonstruerad ansiktsmask som skyddar mot damm och ångor och se till att personer som vistas inom eller i närheten av arbetsområdet också är skyddade. u Använd alltid hörselskydd när du arbetar med elektriska sågar73 (Översättning av originalanvisningarna) SVENSKA Ytterligare säkerhetsinstruktioner för alla sågar Kastorsaker och tillhörande varningar u om ett sågblad kläms fast, kärvar eller sitter snett kan ett plötsligt bakkast inträffa. Sågen lyfts då upp ur arbetsstycket och kastas mot användaren; u om bladet kläms fast eller på annat sätt fastnar i sågspåret där det går ihop upphör bladet att snurra och motorkraften gör att sågen kastas bakåt i riktning mot användaren; u om bladet vrids eller hamnar snett i sågspåret kan tänderna på bladets bakkant gräva sig ner genom trästyckets ytskikt så att bladet går ur spåret och slungas bakåt mot användaren. Bakkast uppstår till följd av felaktig användning och/eller hantering av sågen. Detta kan undvikas genom de skyddsåtgärder som beskrivs nedan: a. Håll sågen ordentligt med båda händerna och placera armarna så att du håller emot de krafter som kastar sågen bakåt. Stå vid sidan av bladet, inte framför det. Bakkast kan få sågen att hoppa bakåt, men de krafter som frigörs vid ett bakkast kan hanteras av användaren om lämpliga skyddsåtgärder har vidtagits. b. Om bladet fastnar, eller om sågningen upphör av någon anledning, ska du släppa strömbrytaren och hålla sågen still i arbetsstycket tills bladet helt slutar att snurra. Försök aldrig att avlägsna sågen från arbetsstycket eller dra den bakåt medan bladet snurrar, eftersom detta kan leda till bakkast. Ta reda på varför bladet fastnar och åtgärda felet. c. Om du startar om sågen när bladet benner sig i arbetsstycket ska du centrera sågbladet i snittet och kontrollera att inga sågtänder sitter fast i materialet. Om bladet fastnar kan det klättra uppåt eller kastas ut från arbetsstycket när sågen startas igen. d. Stöd stora arbetsstycken för att minimera risken för att bladet kläms fast och att sågen kastas bakåt. Stora arbetsstycken böjs ofta av sin egen vikt. Placera stöd under arbetsstycket på båda sidorna, ett nära sågspåret och ett vid styckets kant. e. Använd inte slöa eller skadade blad. Slöa eller felaktigt monterade blad genererar smala sågspår, vilket leder till att friktionen ökar, bladet fastnar eller att sågen kastas bakåt.74 (Översättning av originalanvisningarna) SVENSKA f. Låsspakarna för sågdjup och vinkelinställning måste vara hårt åtdragna och sitta ordentligt fast innan man börjar såga. Om bladinställningarna ändras medan du sågar kan bladet fastna eller sågen kastas bakåt. g. Var extra försiktig vid sågning i bentliga väggar eller andra dolda områden. Bladet kan skära in i föremål på andra sidan, vilket kan leda till att sågen kastas bakåt. Säkerhetsinstruktioner för cirkelsågar med yttre eller inre pendelskydd och med drevskydd Skyddsfunktion a. Kontrollera att skyddet stänger ordentligt innan du använder sågen. Använd inte sågen om skyddet inte är fritt rörligt och inte omedelbart omsluter bladet. Du ska aldrig klämma eller binda fast skyddet så att bladet exponeras. Om du tappar sågen av misstag kan skyddet böjas. Kontrollera att skyddet kan röra sig fritt och inte vidrör bladet eller någon annan del i någon riktning eller vid något skärdjup. a. Kontrollera skicket på skyddets återgångsfjäder och att den fungerar som den ska. Om skyddet och fjädern inte fungerar som de ska måste de repareras innan sågen används. Skyddet kanske inte fungerar som det ska om några delar är skadade eller om gummi eller restmaterial har anhopats. a. Se till att sågens basplåt inte rör sig vid “instickssågning” när bladlutningen inte är 90 °. Om bladet rör sig i sidled kan sågbladet fastna och kastas bakåt. a. Kontrollera alltid att det undre skyddet täcker bladet innan du sätter ned sågen på en bänk eller på golvet. Om sågen är avstängd och bladet fortfarande snurrar och är oskyddat kommer sågen att vandra bakåt och skära in i allt som kommer i dess väg. Tänk på att det tar ett tag innan bladet slutar snurra när du har släppt brytaren. Sågklingor u Använd inte klingor med större eller mindre diameter än den som rekommenderas. Se avsnittet Tekniska data för information om kor- rekta klingmått. Använd endast de klingor som anges i denna bruksanvisning och som följer EN 847-1. u Använd aldrig sliphjul.75 (Översättning av originalanvisningarna) SVENSKA Funktioner (g. A) Verktyget som visas är MT143. Andra verktyg kan också användas med det här verktygshuvudet. Denna apparat har några eller samtliga av följande funktioner.

Montering Varning! Ta ur batteriet innan du sätter ihop verktyget. Montera och ta bort ett sågblad (g. A och B) u Lås verktyget genom att sätta framåt-/bakåtre- glaget (2) i mittenläget. u Tryck och håll spindellåsknappen (12) nedtryckt. Lossa skärbladsbulten (18) genom att vrida den medurs med den medföljande insexnyckeln (17). u Ta bort den yttre spännbrickan (19), kontrollera att den inre spännbrickan (20) sitter fast på spindeln (21). u Tryck tillbaka det nedre skyddet (15) med skyddets draghandtag (16) och sätt sågbladet (22) på den inre spännbrickan (20) och se till att pilen på bladet pekar i samma riktning som pilen på det nedre skyddet. u Placera den yttre spännbrickan (19) på spin- deln (21). u Placera skärbladsbulten (18) på spindeln (21) och vrid den moturs. u Tryck och håll spindellåsknappen (12) nedtryckt. Dra åt skärbladsbulten (18) genom att vrida den moturs med den medföljande insexnyckeln (17). Varning! Vidrör aldrig spindellåset när sågen används. Slå aldrig på verktyget när spindellåset är aktiverat. Detta kan leda till allvarliga skador på sågen.. Varning! Kontrollera att klingan är korrekt monterad. Använd den medföljande insexnyckeln (17) för att vrida spindeln motsols och kontrollera att bladen inte vidrör skyddet innan du startar verktyget. Användning Varning! Låt redskapet arbeta i sin egen takt. Överbelasta inte verktyget.76 (Översättning av originalanvisningarna) SVENSKA Sågning Obs! Kontrollera att framåt/bakåtreglaget (2) inte är i låst läge. u Starta verktyget genom att trycka upp låsknap- pen (11) och sedan trycka på strömbrytaren för variabel hastighet (1). Verktygets hastighet beror på hur hårt du trycker på strömbrytaren. u Släpp låsknappen. u Slå av verktyget genom att släppa strömbry- taren för variabel hastighet. Obs! Se till att bladspetsarna inte överhettas. Varning! Vid sågning i plast är det mycket viktigt att inte bladspetsarna blir varma. Varma bladspet- sar kan göra att plasten smälter. Dammuppsugning Adaptern för dammuppsugning används för att ansluta en dammsugare eller dammuppsugare till verktyget. Dammuppsugning måste användas vid sågning i trä u Anslut en dammsugarslang genom att skjuta på den på dammutblåsarhålet. Råd för optimal användning Sågning u Använd alltid särskilda sågblad som är anpas- sade för det material du ska såga i och för hur du ska såga. u Håll alltid i verktyget med båda händerna. u Låt sågbladet gå i några sekunder innan du börjar såga. u Tryck bara försiktigt på sågen medan du sågar. u Tryck sågskon mot arbetsstycket när du arbetar. u Eftersom det inte helt går att undvika isbildn- ing i skärlinjen på arbetsstyckets ovansida ska du såga på den sida där eventuell isbildning gör minst skada. u Om man vill minimera isbildningen, t.ex. när man sågar i laminat, kan man klämma fast en plywood-bit ovanpå arbetsstycket. u Stora arbetsstycken bör ha stöd för att minimera risken för att bladet kläms fast och att sågen kastas bakåt. Stora arbetsstycken böjs ofta av sin egen vikt. u Placera stöd under arbetsstycket på båda sidorna, ett nära sågspåret och ett vid kanten på sågstycket. u Håll aldrig arbetsstycket i händerna eller över benen. u Placera arbetsstycket på ett stabilt underlag med klämmor. Det är viktigt att arbetsstycket hålls fast ordentligt. Då minskar risken för att sågen kommer i kontakt med kroppen, att bladet fastnar eller att man tappar kontrollen över sågen.77 (Översättning av originalanvisningarna) SVENSKA Tillbehör Vilka resultat du får med verktyget beror på vilka tillbehör du använder. Tillbehör från BLACK +DECKER och Piranha håller hög kvalitet och är konstruerade för att fungera optimalt med verktyget. Med dessa tillbehör får du ut det bästa av verktyget. Tekniska data MTTS7 (14.4V) (H1) MTTS7 (Max) (H1) Tomgångshastighet min

0-3400 0-3400 Vikt kg 1.3 1.5 Maximalt sågningsdjup Ej justerbart

Ljudnivå enligt EN 60745: Ljudnivå (L

) 87.4 dB(A), osäkerhet (K) 3 dB(A) Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745: Träsågning (a h, CW ) < 2.5 m/s

Garanti Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Ga- rantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om: u Produkten har använts i kommersiellt eller yrkesmässigt syfte eller i uthyrningssyfte. u Produkten har utsatts för felaktig användning eller skötsel. u Produkten har skadats av främmande föremål, ämnen eller genom olyckshändelse. u Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad.78 (Översättning av originalanvisningarna) SVENSKA Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktor- iserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt servicevillkor nns på Internet: www.2helpU.com Besök vår webbplats www.blackanddecker.se för att registrera din nya BLACK+DECKER-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket BLACK+DECKER och vårt produktsortiment åternns på www.blackanddecker.se EG-deklaration om överensstämmelse MASKINDIREKTIV

MTTS7 Black & Decker garanterar att produkterna som beskrivs under ”Tekniska data” uppfyller: 2006/42/EG, EN60745-1, EN60745-2-5 De här produkterna överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. Mer information får du genom att kontakta Black & Decker på följande adress eller titta i slutet av bruksanvisningen. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker. R. Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 17/09/201479 (Oversettelse av de opprinnelige instruksjonene) NORSK Bruksområde Dette erbruksverktøyet fra BLACK+DECKER er konstruert for mange typer gjør det selv-oppgaver. Når du bruker saghodet (MTTS7), passer verktøyet for saging i tre og plast. Verktøyet er beregnet bare som konsumentverktøy. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektro- verktøy
