BRUKSANVISNING BDJIG520 BLACK & DECKER

Svenska (översatt från de ursprungliga instruktionerna)....104

7 17 4 8 3 A

5 9 B

C 4 10

11 D

Variabel hastighetsregulering

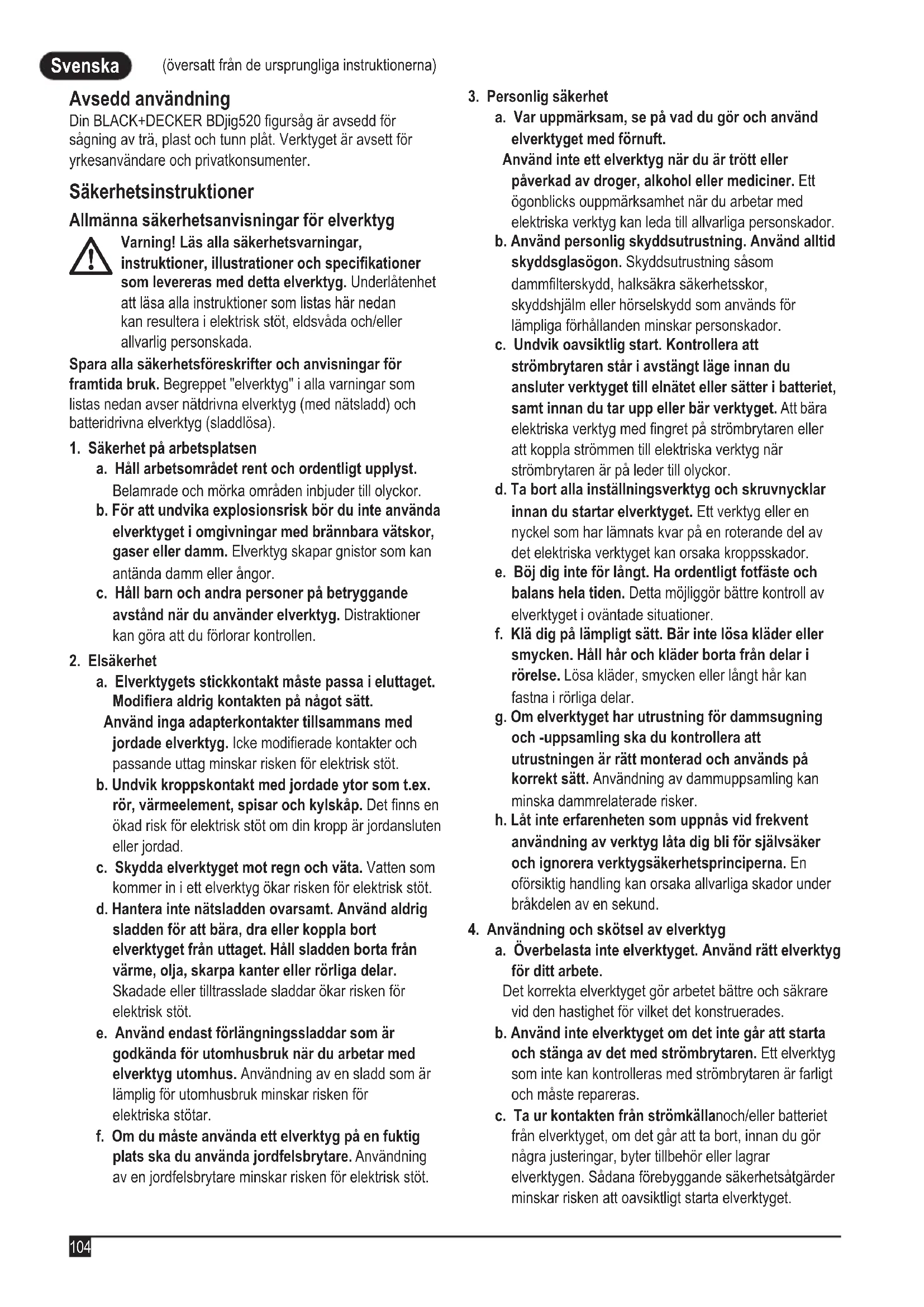

Din BLACK+DECKER BDjig520 figursåg är avsedd för sågning av trä, plast och tunn plåt. Verktyget är avsett för yrkesanvändare och privatkonsumenter.

Säkerhetsinstruktioner

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet "elverktyg" i alla varningar som listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

a. Håll arbetsområdet rent och ordentligt upplyst.
Belamrade och mörka områden inbjuder till olyckor.
b. För att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c. Håll barn och andra personer på betryggande avständ när du använder elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2. Elsäkerhet

a. Elverktygets stickkontakt måste passa i eluttaget. Modifiera aldrig kontakten på något sätt.

Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modifierade kontakter och passande uttag minskar risken för elektrisk stöt.

b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.

c. Skydda elverktyget mot regn och väta. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.

d. Hantera inte nätsladden ovarsamt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.

f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador.

b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c. Undvik oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med fingret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador.

e. Böj dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f. Klä dig på lämpligt sätt. Bär inte lösa kläder eller smycken. Håll här och kläder borta från delar i rörelse. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

g. Om elverktyget har utrustning för dammsugning och -uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker.

h. Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete.

Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.

b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

c. Ta ur kontakten från strömkällanoch/eller batteriet från elverktyget, om det går att ta bort, innan du gör några justeringar, byter tillbehör eller lagrar elverktygen. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.

d. Förvara elverktyg utom räckhåll för barn. Låt inte elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga i händerna på ovana användare.
e. Underhåll elverktyg och tillbehör. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f. Håll skärverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera.
g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten.

Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.

h. Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5. Service

a. Låt elverktyget endast repareras av kvalificerad fackpersonal och med originalreservdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

Ytterligare säkerhetsanvisningar för elverktyg

• Håll alltid elverktyget i de isolerade grepytorna vid arbete där verktyget riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd.
  Vid kontakt med en strömförande ledning kommer verktygets metalldelar också att bli strömförande och du kan få en elektrisk stöt.
• Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket vid ett stabilt underlag. Att hålla arbetsstycket för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen.
• Håll händerna borta från klippytan. Sträck aldrig in händerna under arbetsstycket. Undvik att ha fingrarna i närheten av det pendlande sågbladet och bladklämman. Undvik att stabilisera sågen genom att hålla i skon.
• Håll bladen vassa. Slöa eller skadade blad kan göra att sågen vrider sig eller stannar helt när den belastas. Använd alltid korrekt typ av sågblad för arbetsmaterialet och sågningsmetoden.
• Vid sågning i rör och andra ledningar ska du se till att de inte innehåller vatten, elledningar etc.
• Undvik att vidröra arbetsstycket eller bladet direkt efter att verktyget använts. De kan bli mycket heta.
• Var uppmärksam på dolda faror innan du sågar i väggar, golv eller tak; kontrollera om det förekommer rör eller elledningar.

- Bladet fortsätter att röra sig en kort stund efter att du har släppt strömbrytaren. Stäng alltid av verktyget och vänta tills sågbladet har stannat helt innan du lägger ifrån dig det.

Varning! Sågning ger upphov till damm som kan skada den som använder verktyget och andra i närheten vid kontakt eller inandning. Använd en specialkonstruerad skyddmask som skyddar mot damm och ångor och se till att personer som vistas inom eller i närheten av arbetsområdet också är skyddade.

- Avsedd användning beskrivs i denna bruksanvisning. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget, kan personer och/eller egendom ta skada.

Säkerhet för andra

• Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med apparaten.

Återstående risker

Ytterligare risker som inte finns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc.

Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar:

• Skador orsakade av att roterande/rörliga delar vidrörs.
• Skador som uppstår vid byte av delar, blad eller tillbehör.
• Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period.

- Hörselnedsättning.

- Hälsorisker till följd av inandning av damm när redskapet används (exempel: arbete med trämaterial, särskilt ek, bok och MDF).

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN62841 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet

Svenska

(översatt från de ursprungliga instruktionerna)

använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyget

Följande varningssymboler finns på verktyget, tillsammans med datumkoden:

Varning! Läs bruksanvisningen före användning för att minska risken för personskador.

Elsäkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

- Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER-verkstad för att undvika farliga situationer.

Funktioner

Detta verktyg har några eller samtliga av följande funktioner.

1. Strömbrytare med variabel hastighet eller på/avströmbrytare

2. Låsknapp

3. Låsspak för sågblad
4. Sågfot
5. Dammutsugningsutgång
6. Pendelsågrörelse

Montering

Varning! Innan du gör något av nedanstående ska du kontrollera att verktyget är avstängt, att sågklingan är orörligt och att sladden inte sitter i. Ett sågblad som nyligen använts kan vara mycket hett.

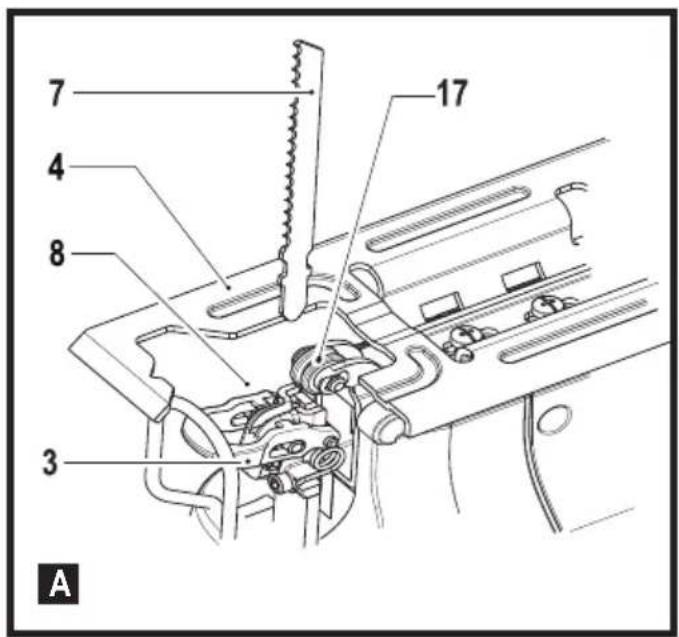

Montera sågbladet (fig. A)

◆ Håll sågbladet (7) som bilden visar med tänderna framåt.
◆ Tryck sågskons lässpak (3) bort från sågskon (4).
- Tryck in sågbladets skaft så långt som möjligt i bladhållaren (8).
- Justera sågbladets stödrulle (17) enligt beskrivningen ovan.
◆ Släpp lässpaken (3).

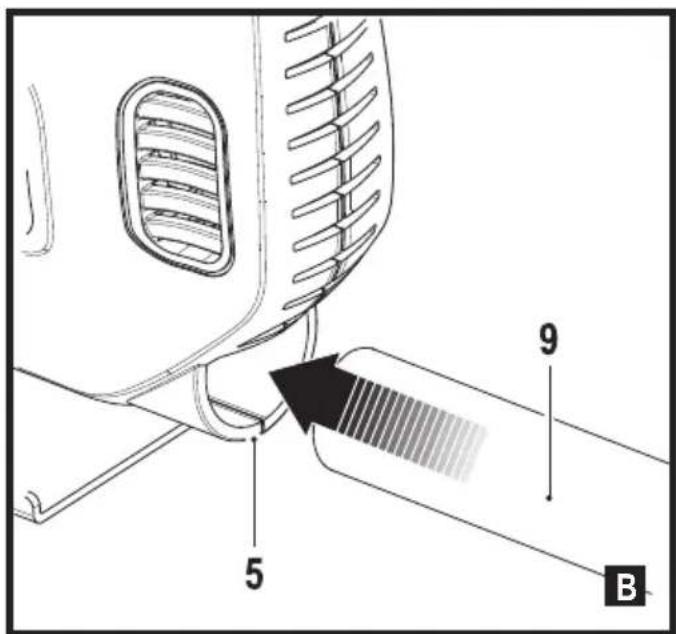

Ansluta en dammsugare till verktyget (fig. B)

♦ Skjut in dammsugarmunstycket (9) i dammuppsugningshålet (5).

Användning

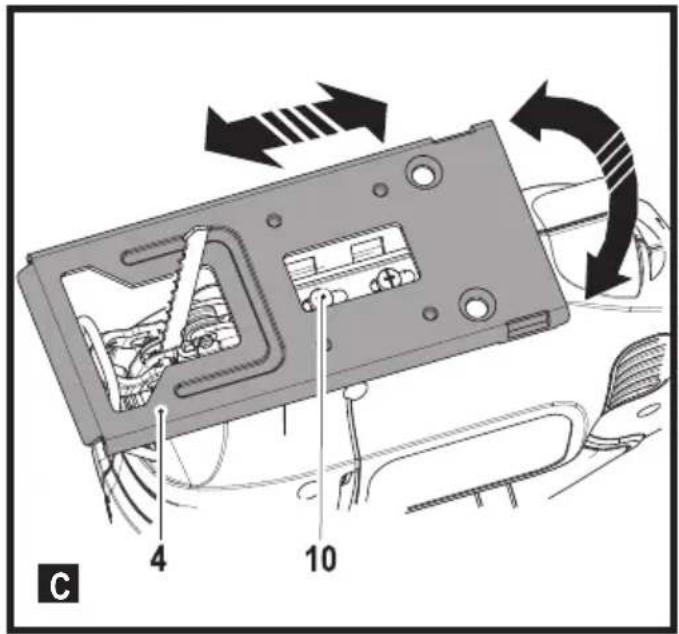

Justera sågskon för vinkelsågning (fig. C)

Varning! Använd aldrig verktyget om sågfoten är lös eller saknas.

Sågskon (4) kan vinklas upp till 45° åt vänster eller höger.

• Lossa skruvarna (10). En del modeller har en skruv.
• För sågskon (4) framåt, vrid den åt vänster eller höger och för tillbaka den till 45°-läget.
• Tryck sågskon (4) bakåt, vrid den åt höger och dra tillbaka den till 45°-läget.
  ◆ Drag åt skruven.

Så här återställer du sågskon (4) för sågning i 90°:

◆ Lossa skruven (10).
♦ Dra sågskon (4) framåt, vrid den till mittenläget och tryck tillbaka den till 0°.
◆ Drag åt skruven.

Varierbar hastighetskontroll

- Välj hög hastighet för trä, medelhög för aluminium och plast och låg hastighet för andra metaller än aluminium.

Slå på och stänga av

• Slå på verktyget genom att trycka in strömbrytaren för variabel hastighet. Hastigheten beror på hur långt du trycker strömbrytaren.
  Tryck in låsknappen (2) och tryck på strömbrytaren för variabel hastighet om du vill köra kontinuerligt. Det går bara att göra vid maximal hastighet.
• Slå av verktyget genom att släppa strömbrytaren för variabel hastighet. Under kontinuerlig drift stänger du av verktyget genom att trycka in och släppa strömbrytaren för variabel hastighet en gång till.

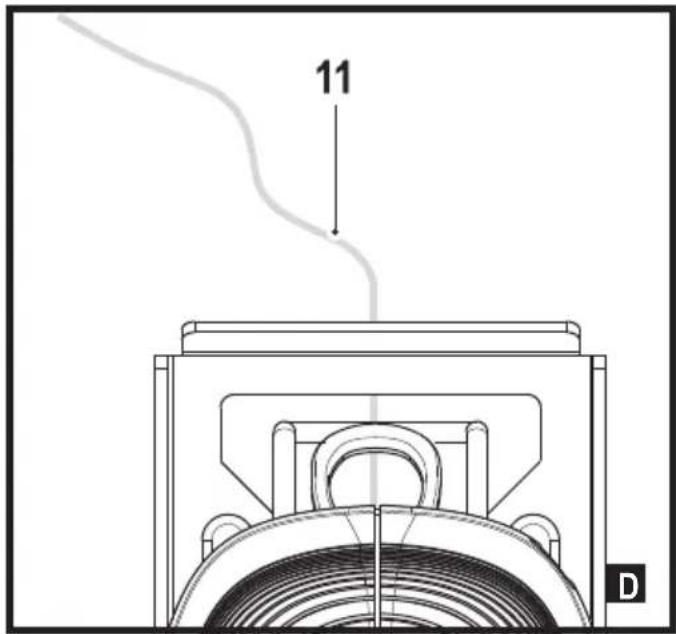

Använda funktionen Sightline® (fig. D)

• Märk ut såglinjen med en blyertspenna.
  ◆ Placera sågen över linjen (11).

Det är enkelt att följa såglinjen om du håller huvudet rakt ovanför sågen.

Sågläge

Pendelsågrörelsen innebär en mer aggressiv bladrörelse och är avsedd för sågning i mjuka material som trä eller plast. Det ger snabbare sågning, men snittet blir inte lika fint. Sågen har en väljare för pendelsågrörelse. Hur du ställer in väljaren beskrivs i nästa avsnitt.

Notera: Använd aldrig pendelsågrörelsen för att såga i metall.

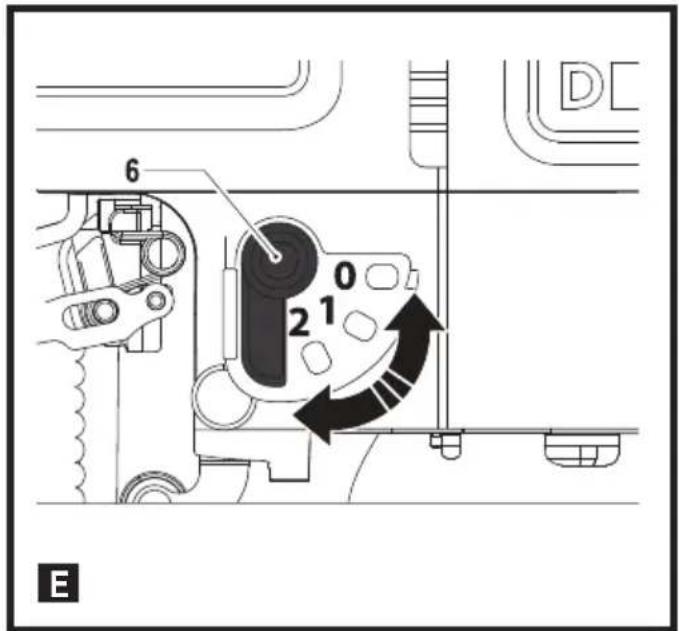

Ratt för pendelsågrörelse (fig. E)

Enheten har dessa fyra såglägen med olika mycket pendelrörelse:

◆ Position 0: metall, aluminium och plåt (ingen pendelrörelse).
◆ Position 1: laminat, hårdträ, bänkskivor.
◆ Position 2: för plywood och PVC/plast.
◆ Position 3: för mjukträ och snabbsågning.

Justera pendelrörelsen:

◆ Vrid väljaren för pendelrörelsen (6) till önskat läge.

Sågning

Håll sågen stadigt med båda händerna när du sågar.

Sågskon (4) ska tryckas ordentligt mot materialet som sågas. Detta motverkar att sågen hoppar, minskar vibrationerna och minskar risken för att sågbladet går av.

• Låt sågbladet gå i några sekunder innan du börjar såga.
• Tryck bara försiktigt på sågen medan du sågar.

Tips för optimal användning

Såga i laminat

Vid sågning i laminat kan arbetsstycket flisa sig, vilket kan skada snittytan. De vanligaste sågbladen sågar i den uppåtgående rörelsen, så om sågfoten vilar mot arbetsstycket bör du använda ett sågblad som sågar i den nedåtgående rörelsen eller:

◆ Använda ett fintandat sågblad.
- Vända arbetsmaterialets undersida uppåt när du sågar.
- Minska risken för flisor genom att tvinga fast en överbliven träbit eller hård träfiberskiva på båda sidor av arbetsmaterialet och såga genom alltihop som en dubbelsmörgås.

Såga i metall

Varning! Använd inte dammsugare när du sågar i metall. Metallspånen är heta och kan orsaka brand.

Tänk på att det tar mycket längre tid att såga i metall än i trä.

• Välj ett sågblad som lämpar sig för metallsågning.
• Vid sågning av tunn metallplåt tvingar du fast en överbliven träbit på arbetsmaterialets undersida och sågar genom båda lagren som en dubbelsmörgås.
  ◆ Smörj såglinjen med olja innan du sågar.

Anhåll

Klyv- och cirkelsågning utan pennstreck blir enkelt med anhåll och cirkelanslag (finns som tillval – artikelnummer X43005-XJ).

Montera klyvningsanslag (fig. F och G)

• För in anhållet (14) i spåren på sågskon med tvärstaget nedåt som figur F visar.
  ◆ Placera skruven (15) i hålet i botten på sågskon.
• Rikta in fäststycket (16) över skruven med läppen nedåt och i riktning mot sågens bakre del.
  ◆ Använd en stjärnskruvmejsel för att skruva in skruven i det gängade hålet i fäststycket som figur G visar.
• Justera till rätt sågbredd och dra åt skruven.

Cirkelsågning (fig. H)

• För in anhållet i spåret på sågskons högra sida med tvärstaget uppåt.
• Justera anhållet så att avståndet från bladet till hålet i tvärstaget utgör den önskade radien och dra åt skruven.

• Placera sågen så att mitten på hålet i tvärstaget befinner sig över centrum på den cirkel som ska sågas (gör en instickssågning, borra hål för bladet eller såga inåt från kanten på materialet för att få bladet i rätt läge).

• När sågen är rätt placerad sticker du en liten spik genom hålet i tvärstaget och exakt in i mitten på den cirkel som ska sågas.
  ◆ Med anhållet som passare börjar du såga i cirkel.

Instickssågning (fig. I)

Instickssågning är ett enkelt sätt att göra en invändig sågning. Sågen kan införas direkt i en panel eller skiva utan att först borra en ränna eller ett styrhål. Vid instickssågning mäter du upp den yta som ska sågas och markerar den tydligt med en penna. Därefter lutas sågen framåt tills den främre kanten av skon vilar fast mot arbetsytan och bladet inte vidrör arbetsytan vid full slaghastighet. Slå på verktyget och låt det nå full hastighet. Ta ett fast tag i sågen och sänk bakkanten på verktyget långsamt tills bladet när dess fullständiga djup. Håll skon plant mot trät och börja såga. Ta inte bort bladet från sågskåren medan den är i rörelse. Bladet måste stanna fullständigt.

Underhåll

Detta BLACK+DECKER-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll. Kontinuerlig tillfredsställande drift är beroende av ordentlig verktygsvård och regelbunden rengöring.

◆ Rengör regelbundet ventilationsöppningarna i verktyget med en mjuk borste eller torr trasa.
◆ Rengör motorhöljet regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel. Låt aldrig någon vätska komma in i verktyget och doppa det aldrig i någon vätska.

Byte av elkontakten (endast Storbritannien och Irland)

Om en ny elkontakt måste monteras:

◆ Gör dig av med den gamla kontakten på lämpligt sätt.
- Anslut den bruna ledningen till den strömförande anslutningen i den nya kontakten.
- Anslut den blå ledningen till den icke strömförande anslutningen.

Varning! Ingenting bör kopplas till jordanslutningen. Följ de monteringsanvisningar som följer med kontakter av god kvalitet. Rekommenderad säkring: 5 A.

Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna.

Produkterna och batterierna innehåller material som kan återvinnas eller återanvändas, vilket sänker behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Närmare information finns tillgänglig på www.2helpU.com

Tekniska data

		BDjig520
Inspänning	V_ac	230
Ineffekt W		520
Obelastat varvtal min	-1	0-3 000
Maximaltsågningsdjup
Trä mm		70
Stål mm		5
Aluminium mm		15
Vikt kg 1.7

Ljudnivå enligt EN62841:

L_pA (ljudnivå) 89 dB(A), osäkerhet (K) 5 dB(A)

L_WA (ljudeffekt) 100 dB(A), osäkerhet (K) 5 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) fastställda enligt EN62841:

Sågning av skivor ( a_h,B ) 12.5 m/s ^2 , osäkerhet (K) 1.5 m/s ^2

Sågning av plät ( a_h,M ) 9.9 m/s ^2 , osäkerhet (K) 1.5 m/s ^2

EG-försäkran om överensstämmelse MASKINDIREKTIVET

BDjig520 sticksåg

Black & Decker garanterar att produkterna som beskrivs under "Tekniska data" uppfyller: EN62841-1:2015, EN62841-2-11:2016.

Dessa produkter överensstämmer även med direktiven 2006/42/EG, 2014/30/EU, 2011/65/EU and 2014/35/EU. Mer information får du genom att kontakta BLACK+DECKERBlack & Decker på följande adress eller titta i slutet av bruksanvisningen. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker.

Huggin

Ed Higgins

VD - Motordrivna konsumentverktyg

Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Denna garanti är ett tillägg till dina lagstadgade rättigheter och påverkar inte dessa på något sätt. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

För yrkande under garantin måste yrkandet vara in enlighet med Black & Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på Internet på www.2helpU.com, eller genom att kontakta ditt lokal Black & Decker kontor på adressen som angetts i denna bruksanvisning.

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.
