BRUKSANVISNING BDJIG520 BLACK & DECKER

5. Støvopsamlingsudgang

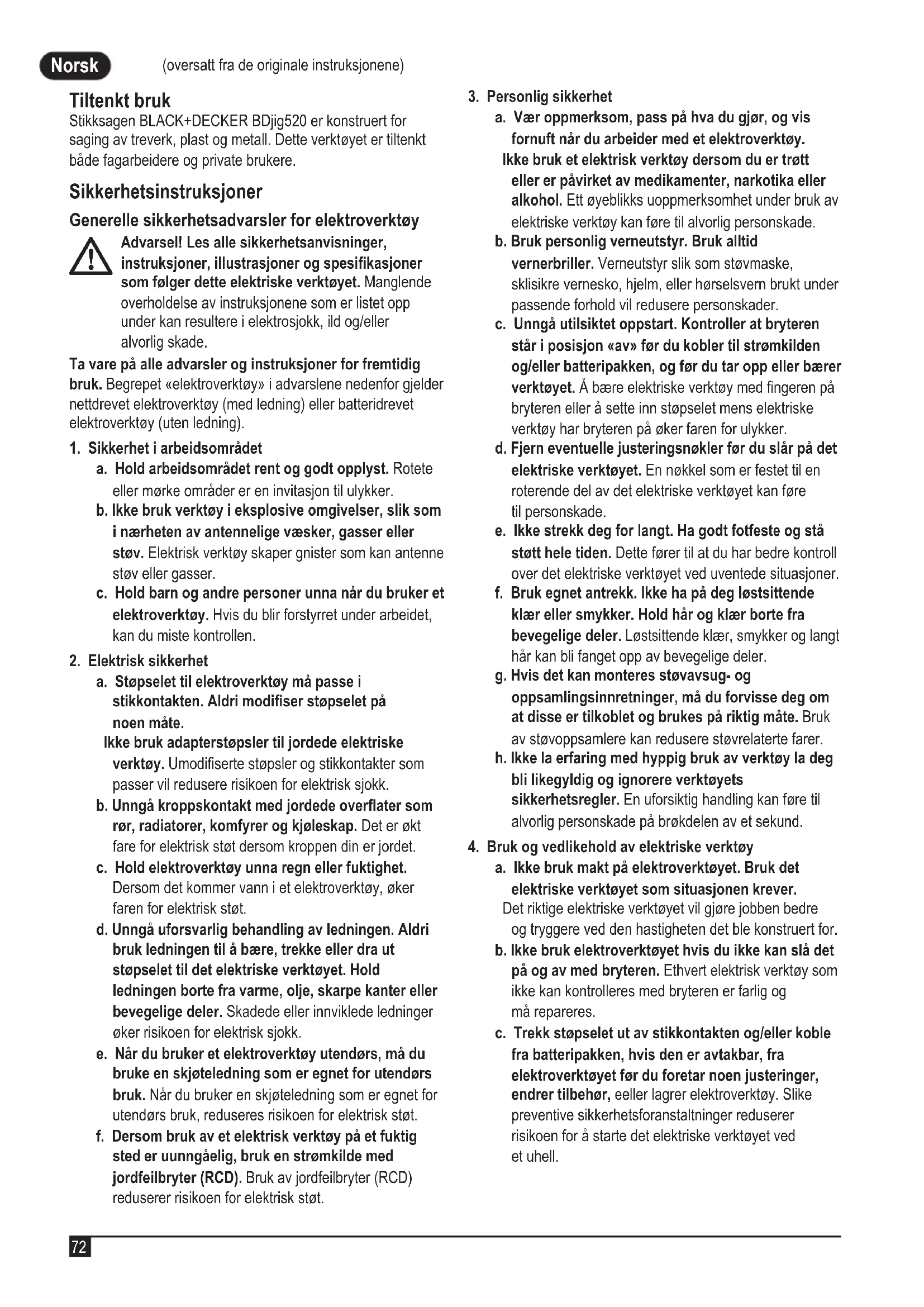

(oversatt fra de originale instruksjonene) Norsk (oversatt fra de originale instruksjonene) Tiltenkt bruk Stikksagen BLACK+DECKER BDjig520 er konstruert for saging av treverk, plast og metall. Dette verktøyet er tiltenkt både fagarbeidere og private brukere. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy

Advarsel! Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «elektroverktøy» i advarslene nedenfor gjelder nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

a. Støpselet til elektroverktøy må passe i stikkontakten. Aldri modiser støpselet på noen måte. Ikke bruk adapterstøpsler til jordede elektriske verktøy. Umodiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk. b. Unngå kroppskontakt med jordede overater som rør, radiatorer, komfyrer og kjøleskap. Det er økt fare for elektrisk støt dersom kroppen din er jordet. c. Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker faren for elektrisk støt. d. Unngå uforsvarlig behandling av ledningen. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk. e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. f. Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk støt.

3. Personlig sikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade. b. Bruk personlig verneutstyr. Bruk alltid vernerbriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader. c. Unngå utilsiktet oppstart. Kontroller at bryteren står i posisjon «av» før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Å bære elektriske verktøy med ngeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker. d. Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade. e. Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner. f. Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker og langt hår kan bli fanget opp av bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamlere kan redusere støvrelaterte farer. h. Ikke la erfaring med hyppig bruk av verktøy la deg bli likegyldig og ignorere verktøyets sikkerhetsregler. En uforsiktig handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4. Bruk og vedlikehold av elektriske verktøy

a. Ikke bruk makt på elektroverktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for. b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres. c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken, hvis den er avtakbar, fra elektroverktøyet før du foretar noen justeringer, endrer tilbehør, eeller lagrer elektroverktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.Norsk

(oversatt fra de originale instruksjonene) d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolig med det, eller som ikke har lest denne bruksanvisningen. Elektriske verktøy er farlige i hendene på utrenede brukere. e. Sørg for vedlikehold av elektroverktøy og tilbehør. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere. g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon. h. Hold håndtakene og gripeatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeater forhindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

a. Elektroverktøy skal alltid repareres av kvalisert personell og bare med originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt. Ytterligere sikkerhetsadvarsler for elektroverktøy ● Hold bare i de isolerte grepene på elektroverktøyet når du utfører et arbeid hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger. Kontakt med en strømførende ledning vil også føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og brukeren kan få elektrisk støt. ● Bruk tvinger eller annen praktisk måte å sikre og holde arbeidsstykket på et stabilt underlag. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du mister kontroll. ● Hold hendene borte fra skjæreområdet. Du må aldri gripe under arbeidsstykket av noen som helst årsak. Du må ikke føre ngrene eller tomlene inn i nærheten av bladfestet eller bladet som går frem og tilbake. Ikke stabiliser sagen ved å ta tak i foten. ● Hold bladene skarpe. Sløve eller skadde sagblader kan få sagen til å bøye av eller stanse under press. Bruk alltid sagblader som egner seg for arbeidsstykkets materiale og den type saging det er snakk om. ● Når du sager rør eller kanaler, må du kontrollere at de er fri for vann, elektriske ledninger etc. ● Ikke rør arbeidsstykket eller bladet rett etter at du har brukt verktøyet. De kan bli svært varme. ● Vær oppmerksom på skjulte farer før du sager i vegger, gulv eller tak. Lokaliser eventuelle kabler og rør. ● Sagbladet vil fortsatt være i bevegelse etter at bryteren slippes. Slå alltid verktøyet av og vent til sagbladet stanser helt, før du setter verktøyet ned.

Advarsel! Kontakt med eller inhalering av støv som oppstår ved skjæring, kan være helseskadelig for operatøren og eventuelle tilskuere. Bruk en støvmaske som er spesielt utformet for å beskytte mot støv og damp/gass, og pass på at personer som er i eller kommer inn i arbeidsområdet, også er beskyttet. ● Bruksområdet er beskrevet i denne bruksanvisningen. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette produktet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det medføre fare for personskader og/eller skade på eiendom. Andre personers sikkerhet ● Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av apparatet, fra en person som er ansvarlig for deres sikkerhet. ● Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet. Restrisikoer Når verktøyet brukes, kan det oppstå ytterligere risikoer som kanskje ikke er beskrevet i de medfølgende sikkerhetsadvarslene. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse inkluderer: ● Personskader som forårsakes av berøring av en roterende/bevegelig del. ● Personskader som forårsakes av at en del, et blad eller tilbehør endres. ● Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser. ● Hørselskader. ● Helsefarer som skyldes innånding av støv som dannes når du bruker verktøyet (for eksempel under arbeid med tre, spesielt eik, bøk og MDF.) Vibrasjon Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN62841, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering.Norsk

(oversatt fra de originale instruksjonene)

Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt. Under vurdering av vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal det tas hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på. Dette gjelder alle deler av brukssyklusen – også de gangene verktøyet er slått av, når det går på tomgang, samt tiden utløseren er inne. Etiketter på verktøyet Følgende symboler vises på verktøyet sammen med datokoden:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade. Elektrisk sikkerhet

Dette verktøyet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet. u Hvis strømledningen blir skadet, må den byttes av produsenten eller et autorisert BLACK+DECKER- servicesenter for å unngå fare. Funksjoner Dette verktøyet har noen av eller alle følgende egenskaper.

Advarsel! Før du utfører noen av fremgangsmåtene nedenfor, må du kontrollere at verktøyet er slått av, kontakten plugget ut og sagbladet har stoppet. Brukte sagblad kan være varme. Montere sagbladet (gur A) u Hold sagbladet (7) som vist, med taggene vendt fremover. u Trykk låsespaken (3) vekk fra fotplaten (4). u Sett festetappen til sagbladet så langt inn i bladholderen (8) som den går. u Juster styrerullen for sagbladet (17) som beskrevet ovenfor. u Slipp låsespaken (3). Koble en støvsuger til verktøyet (gur B) u Skyv sugedysen (9) inn støvuttaket (5). Bruk Justere fotplaten for skråkutting (g. C)

Advarsel! Bruk aldri verktøyet mens sagfotplaten er løs eller fjernet. Fotplaten (4) kan skråstilles opptil 45° både til høyre og venstre. u Løsne skruene (10). Noen modeller har én skrue. u Trekk foten (4) fremover, vri foten til venstre eller høyre, og skyv den tilbake i posisjonen for 45°. u Trykk foten (4) bakover, vri den til høyre, og trekk den tilbake i posisjonen for 45°. u Stram til skruen. Tilbakestille fotplaten (4) for 90°-kutt: u Løsne skruen (10). u Trekk foten (4) fremover, vri den til midtstilling, og skyv den tilbake i posisjonen for 0°. u Stram til skruen. Variabel hastighetsregulering u Bruk en høy hastighet for tre, middels hastighet for aluminium og PVC og lav hastighet for andre metaller. Slå på og av u Når du skal slå verktøyet på, trykker du på bryteren for variabel hastighet . Hastigheten avhenger av hvor langt inn du trykker bryteren. u Hvis du ønsker å holde verktøyet i kontinuerlig drift, trykker du inn låseknappen (2) og trykker på bryteren for variabel hastighet. Dette valget er bare tilgjengelig ved full hastighet. u Når du skal slå verktøyet av, slipper du bryteren for variabel hastighet. Hvis du vil slå av verktøyet mens det går kontinuerlig, trykker du inn bryteren for variabel hastighet én gang til og slipper den. Bruke Sightline®-funksjonen (g. D) u Bruk en blyant til å merke skjærelinjen. u Plasser stikksagen over linjen (11). Skjærelinjen skal være lett å følge når man ser rett ned fra oversiden av stikksagen. Skjæremodus Pendelbevegelsen gir bladet en mer aggressiv bevegelse, og den er beregnet på skjæring i myke materialer som tre og plast. Den gir raskere skjæring, men et mindre glatt kutt gjennom materialet. Stikksagen har en bryter for pendelbevegelse. Hvordan denne bryteren brukes for klares i neste seksjon. Merk: Pendelbevegelse må aldri brukes til å skjære metall. Bryter for pendelbevegelse (g. E) Enheten har disse re skjæremodusen med økende grad av pendelbevegelse: u Posisjon 0: metall, aluminium og metallplater (ingen pendelbevegelse). u Posisjon 1: for laminater, hardt tre og arbeidsplater.Norsk

(oversatt fra de originale instruksjonene) u Posisjon 2: for kryssner og PVC/plast. u Posisjon 3: for bløtt tre og raske kutt. Justere pendelbevegelsen: u Drei bryteren for pendelbevegelse (6) til ønsket stilling. Saging Hold verktøyet stødig med begge hender når du sager. Fotplaten (4) bør holdes fast mot materialet som sages. Dermed hindrer man at sagen hopper, vibrasjonene reduseres, og brudd på sagblad reduseres til et minimum. u La bladet gå fritt i noen få sekunder før du starter sagingen. u Bruk bare et lett press på verktøyet når du sager. Råd for optimal bruk Sage i laminat Når du sager laminat, kan det forekomme oppising som kan skade overaten som skal synes. De mest vanlige sagbladene skjærer når de beveger seg oppover. Hvis fotplaten hviler mot overaten som skal synes, bruker du enten et sagblad som skjærer når det beveger seg nedover, eller: u Bruk et ntagget sagblad. u Sag fra den bakre aten på arbeidsstykket. u For å minimere ising, kan du klemme et stykke kapp eller berplate på begge sider av arbeidsstykket og sage gjennom dette. Sage i metall

Advarsel! Ikke bruk støvsuger når du skjærer metall. Metallspon vil være varme og kan forårsake brann. Vær oppmerksom på at saging i metall tar mye lenger tid enn saging i tre. u Bruk et sagblad som egner seg for metallsaging. u Når du sager tynne metallplater, kan du klemme et stykke kapp mot den bakre aten på arbeidsstykket og skjære gjennom dette. u Smør en lm av olje over hele den tiltenkte skjærelinjen. Kløvebakke Kløving og sirkelskjæring uten blyantstrek er lett med en kløvebakke og sirkelfører (tilgjengelig som ekstrautstyr - delenummer X43005-XJ). Feste kløvebakke (g. F & G) u Sett kløvebakken (14) inn i sporene i fotplaten med tverrstangen vendt nedover som vist i gur F. u Sett skruen (15) inn i hullet i bunnen av fotplaten. u Sett klemmestangen (16) over skruen med randkanten vendt nedover og pekende bakover på sagen. u Bruk en stjerneskrutrekker til å skru skruen inn i det gjengede hullet i stangklemmen som vist i gur G. u Juster skjærebredden og stram skruen. Sirkelskjæring (g. H) u Sett kløvebakken inn i sporet på høyre side av fotplaten med tverrstangen vendt oppover. u Juster kløvebakken slik at avstanden fra bladet til hullet i tverrstangen er den samme som den ønskede radiusen og stram skruen. u Plasser sagen slik at midten av hullet i tverrstangen ligger over midten av sirkelen som skal skjæres (lag et innstikk, bor et hull for bladet eller skjær innover fra kanten av materialet for å få bladet i posisjon). u Når sagen står i riktig stilling skal du slå en liten spiker gjennom hullet i tverrstangen nøyaktig i midten av sirkelen som skal skjæres. u Bruk kløvebakken som dreiearm og start å sage sirkelen. Stikkskjæring (gur I) Stikkskjæring er en enkel metode å bruke for saging inne i et materiale. Sagen kan settes direkte inn i et panel eller en plate uten først å måtte bore et styrehull. Ved stikkskjæring er det bare å måle aten som skal skjæres og merke den klart med en blyant. Deretter vipp sagen forover til fremre kanten av skoen hviler godt på arbeidsaten og bladet er klar av arbeidsaten gjennom hele slaget. Skru på verktøyet og la den komme opp i maksimumshastighet. Ta godt grep om sagen og senk den bakre kanten av verktøyet sakte inntil bladet oppnår hele sin dybde. Hold skoen at mot treverket og begynne å skjære. Fjern ikke bladet fra det utsagede sporet mens den er fortsatt i bevegelse. Bladet må stoppe helt. Vedlikehold BLACK+DECKER-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. For at den skal fungere tilfredsstillende over tid, er det viktig å sørge for riktig stell av verktøyet og regelmessig renhold. u Rengjør ventilasjonsåpningene i verktøyet jevnlig med en myk børste eller tørr klut. u Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. La det aldri komme væske inn i verktøyet og senk aldri noen deler av verktøyet ned i væske. Skifte støpsel (bare Storbritannia og Irland) Dersom du trenger å sette på et nytt støpsel: u Kast det gamle støpselet på en trygg måte. u Koble den brune ledningen til den strømførende terminalen i det nye støpselet. u Koble den blå ledningen til den nøytrale terminalen.

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall. Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon nner du på www.2helpU.comNorsk

(oversatt fra de originale instruksjonene) Tekniske data BDjig520 Inngangsspenning

0-3 000 Maks. skjæredybde Tre mm

Vekt kg 1,7 Lydtrykknivå i henhold til EN62841:

BDjig520 - Stikksag Black & Decker erklærer at disse produktene, som er beskrevet under «Tekniske data», er i samsvar med: EN62841-1:2015, EN62841-2-11:2016. Disse produktene er også i samsvar med direktiv 2006/42/ EU, 2014/30/EU, 2011/65/EU og 2014/35/EU. Hvis du ønsker mer informasjon, kontakt BLACK+DECKERBlack & Decker på adressen nedenfor, eller se på baksiden av bruksanvisningen. Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av Black & Decker. Ed Higgins Director – Consumer Power Tools Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Storbritannia 21/05/2020 Garanti Black & Decker er trygg på kvaliteten av produktene sine og tilbyr en 24 måneders garanti fra kjøpsdato. Denne garantierklæringen kommer i tillegg til dine lovbestemte rettigheter og er ikke i konikt med disse. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA). For å ta garantien i bruk må kravet være i samsvar med kjøpsbetingelsene fra Black&Decker og du må vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Betingelsene for Black & Deckers 2 års garanti og adressen til din nærmeste autoriserte serviceverksted kan du nne på internett under www.2helpU. com, eller ved å kontakte ditt lokale Black & Decker kontor, adressen er angitt i denne bruksanvisningen. Besøk våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å få informasjon om nye produkter og spesialtilbud.Polski
