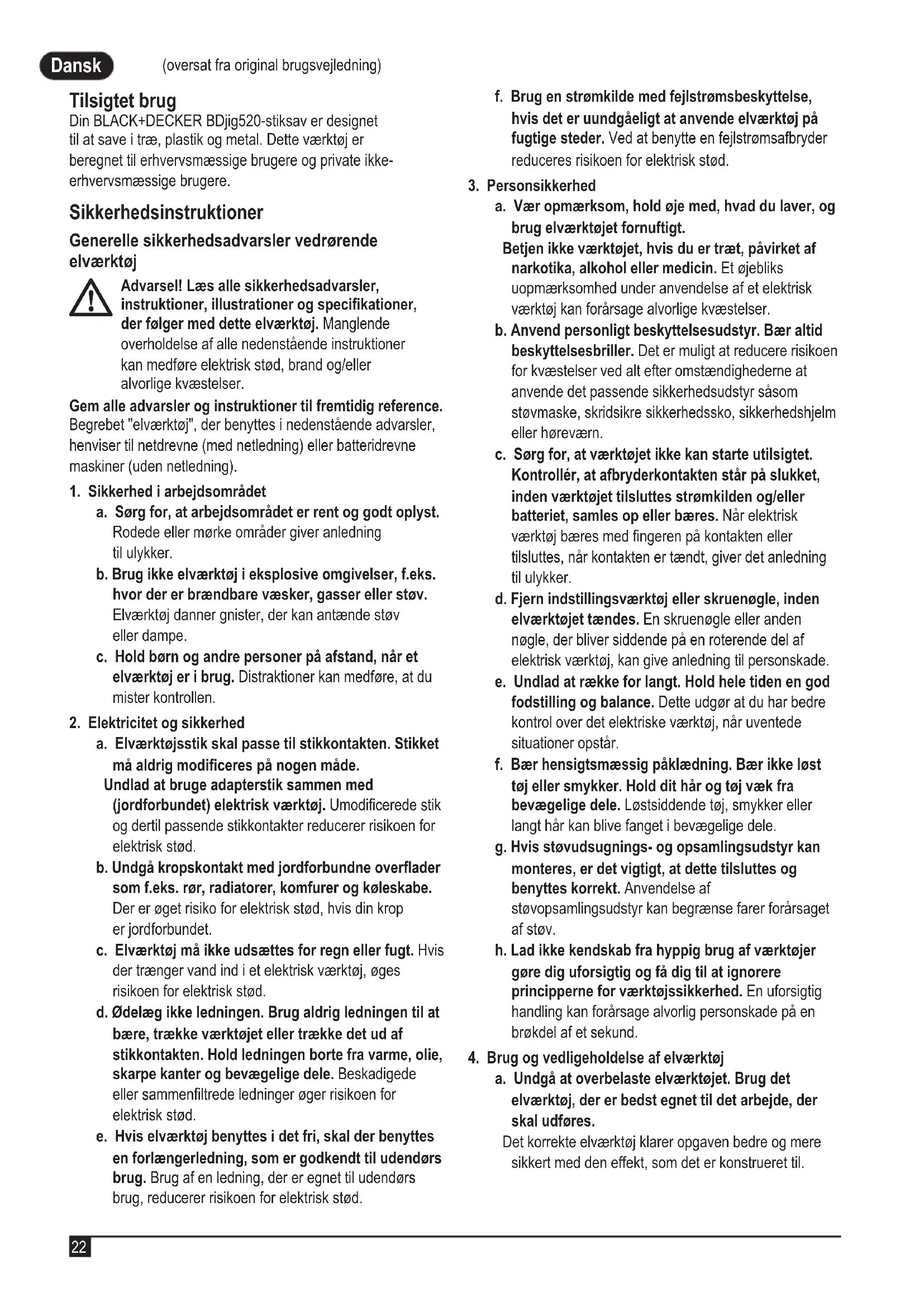

(oversat fra original brugsvejledning) Dansk (oversat fra original brugsvejledning) Tilsigtet brug Din BLACK+DECKER BDjig520-stiksav er designet til at save i træ, plastik og metal. Dette værktøj er beregnet til erhvervsmæssige brugere og private ikke- erhvervsmæssige brugere. Sikkerhedsinstruktioner Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarsel! Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlige kvæstelser. Gem alle advarsler og instruktioner til fremtidig reference. Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevne (med netledning) eller batteridrevne maskiner (uden netledning).

1. Sikkerhed i arbejdsområdet

a. Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker. b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe. c. Hold børn og andre personer på afstand, når et elværktøj er i brug. Distraktioner kan medføre, at du mister kontrollen.

2. Elektricitet og sikkerhed

a. Elværktøjsstik skal passe til stikkontakten. Stikket må aldrig modiceres på nogen måde. Undlad at bruge adapterstik sammen med (jordforbundet) elektrisk værktøj. Umodicerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c. Elværktøj må ikke udsættes for regn eller fugt. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød. d. Ødelæg ikke ledningen. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenltrede ledninger øger risikoen for elektrisk stød. e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød. f. Brug en strømkilde med fejlstrømsbeskyttelse, hvis det er uundgåeligt at anvende elværktøj på fugtige steder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlige kvæstelser. b. Anvend personligt beskyttelsesudstyr. Bær altid beskyttelsesbriller. Det er muligt at reducere risikoen for kvæstelser ved alt efter omstændighederne at anvende det passende sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn. c. Sørg for, at værktøjet ikke kan starte utilsigtet. Kontrollér, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Når elektrisk værktøj bæres med ngeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker. d. Fjern indstillingsværktøj eller skruenøgle, inden elværktøjet tændes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. e. Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette udgør at du har bedre kontrol over det elektriske værktøj, når uventede situationer opstår. f. Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv. h. Lad ikke kendskab fra hyppig brug af værktøjer gøre dig uforsigtig og få dig til at ignorere principperne for værktøjssikkerhed. En uforsigtig handling kan forårsage alvorlig personskade på en brøkdel af et sekund.

4. Brug og vedligeholdelse af elværktøj

a. Undgå at overbelaste elværktøjet. Brug det elværktøj, der er bedst egnet til det arbejde, der skal udføres. Det korrekte elværktøj klarer opgaven bedre og mere sikkert med den effekt, som det er konstrueret til.Dansk

(oversat fra original brugsvejledning) b. Brug ikke elværktøjet, hvis afbryderen er defekt. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c. Træk stikket ud af stikkontakten og/eller fjern batterienheden fra det elektriske værktøj, hvis det kan udtages, før det elektriske værktøj justeres, dets tilbehør udskiftes, Eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet. d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Elværktøjet må ikke bruges af personer, der ikke er fortrolige med det, eller som ikke har gennemlæst disse instruktioner. El-værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e. Elværktøj og tilbehør skal vedligeholdes. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f. Sørg for, at skæreværktøjer er skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation. h. Hold håndtagene og håndtagsaderne tørre, rene og fri for olie og fedt. Glatte håndtag og gribeader giver ikke en sikker håndtering og kontrol af værktøjet i uventede situationer.

a. Få altid elværktøjet repareret af kvalicerede fagfolk udelukkende med identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes. Yderligere sikkerhedsadvarsler for elværktøj ● Hold i elværktøjets isolerede gribeader, hvis der er risiko for, at det kommer i kontakt med skjulte ledninger. Ved kontakt med en strømførende ledning bliver elværktøjets blotlagte metaldele også strømførende, så brugeren får stød. ● Brug klemmer eller en anden praktisk måde for at fastgøre og understøtte arbejdsemnet til et stabilt underlag. Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det. ● Hold hænderne på afstand af skæreområdet. Ræk aldrig ind under materialet uanset årsag. Anbring ikke ngrene i nærheden af den frem- og tilbagegående klinge og klingeholderen. Stabiliser ikke saven ved at gribe omkring skoen. ● Hold knivene skarpe. Døve eller beskadigede klinger kan få saven til at slingre eller standse under pres. Brug altid den rigtige type savklinge til materialet og formålet. ● Når der saves i rør og rørledninger, er det vigtigt, at de er fri for vand, elektriske ledninger osv. ● Rør ikke ved materialet eller klingen, umiddelbart efter at værktøjet har været i brug. De kan blive meget varme. ● Vær opmærksom på skjulte risici, inden der saves i vægge, gulve eller lofter. Kontroller, om der ndes ledninger og rør. ● Klingen fortsætter med at bevæge sig, efter at kontakten er sluppet. Sluk altid værktøjet, og vent, indtil savklingens bevægelse er helt ophørt, inden du lægger værktøjet fra dig.

Advarsel! Berøring af eller indånding af støvpartikler fra skærearbejder kan udgøre en fare for både brugerens og eventuelle tilskueres helbred. Bær en specielt designet støvmaske til beskyttelse mod støv og røg, og sørg for, at personer, der bender sig på eller kommer ind på arbejdsområdet, også er beskyttet. ● Den tilsigtede anvendelse er beskrevet i denne betjeningsvejledning. Brug af ekstraudstyr eller tilbehør eller udførelse af andre opgaver med dette værktøj end de, der anbefales i denne vejledning, kan medføre risiko for personskade og/eller materiel skade. Andres sikkerhed ● Dette værktøj må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre det sker under overvågning, eller der gives instruktion i brugen af værktøjet af en person, der er ansvarlig for deres sikkerhed. ● Børn skal overvåges for at sikre, at de ikke leger med udstyret. Tilbageværende risici Der kan opstå yderligere, tilbageværende risici under brugen af apparatet, som muligvis ikke behandles i de vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse resterende risici ikke undgås. Disse omfatter: ● Tilskadekomst forårsaget af berøring af roterende/ bevægelige dele. ● Tilskadekomst forårsaget af udskiftning af dele, klinger eller tilbehør. ● Tilskadekomst forårsaget af langvarig brug af et apparat. Husk at holde pause jævnligt ved brug af et apparat i længere tid.Dansk

(oversat fra original brugsvejledning) ● Hørenedsættelse. ● Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af værktøjet (eksempel: Arbejde med træ, især eg, bøg og MDF.) Vibration De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden i EN62841 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne vibrationsemissionsværdi kan også bruges i forbindelse med en foreløbig vurdering af eksponeringen.

Advarsel! Værdien for vibrationsemission ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau. I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens afsnit, f.eks. perioder, hvor værktøjet er slukket, og hvor det kører i tomgang, tillige med startperioderne. Mærkater på værktøjet Værktøjet er forsynet med følgende piktogrammer sammen med en datokode:

Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for kvæstelser. Elektricitet og sikkerhed

Denne maskine er dobbelt isoleret. Derfor er jordledning ikke nødvendig. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen. u Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret BLACK+DECKER- værksted, så farlige situationer undgås. Funktioner Udstyret har nogle eller alle af de efterfølgende funktioner.

1. Kontakt til variabel hastighed eller tænd/sluk-kontakt

Advarsel! Sørg for at værktøjet er afbrudt, stikket taget ud og at savklingen er standset inden nogle af de følgende funktioner foretages. Brugte savklinger kan være varme. Montering af savklinge (g. A) u Hold på savklingen (7) som vist, så tænderne vender fremad. u Skub låsegrebet (3) væk fra sålen (4). u Sæt savklingens skaft ind i holderen (8), så langt det kan gå ind. u Juster savklingens støtterulle (17) som beskrevet ovenfor. u Slip låsegrebet (3). Tilslutning af en støvsuger til værktøjet (g. B) u Sæt støvsugerdysen (9) ind i støvudsugningsudgangen (5). Anvendelse Justering af sålen ved skråsnit (g. C)

Advarsel! Brug aldrig værktøjet, hvis savsålen er løs eller afmonteret. Sålen (4) kan indstilles til venstre eller højre skråsnit på 45°. u Løsn skruerne (10). Nogle modeller har kun en skrue. u Træk skoen (4) fremad, drej den mod venstre eller højre, og skub den tilbage i positionen 45°. u Skub skoen (4) tilbage, drej den mod højre, og træk den tilbage i positionen 45°. u Spænd skruen. Sådan nulstilles sålen (4) til 90° snit: u Løsn skruen (10). u Træk sålen (4) fremad, drej den til midten, og skub den tilbage i positionen 0°. u Spænd skruen. Knap til indstilling af trinløs hastighed u Brug en høj hastighed til træ, en middel hastighed til aluminium og PVC og en lav hastighed til metaller udover aluminium. Sådan tændes og slukkes værktøjet u Tryk på kontakten til variabel hastighed for at starte værktøjet. Værktøjets hastighed afhænger af, hvor langt du trykker knappen ned. u Tryk på spærreknappen (2), og tryk på kontakten til variabel hastighed for at opnå konstant funktion. Denne indstilling er kun mulig ved fuld hastighed. u Udløs kontakten til variabel hastighed for at stoppe værktøjet. Sluk for værktøjet efter arbejde i konstant drift ved at trykke på knappen til variabel hastighed igen for at udløse den. Sådan bruges Sightline®-funktionen (g. D) u Brug en blyant til at afmærke skærelinjen. u Placér stiksaven over linjen (11). Ved at se ovenfra og ned på stiksaven er det nemt at følge skærelinjen. Skæreindstilling En pendulbevægelse giver en mere aggressiv klingebevægelse og er beregnet til savning i bløde materialer såsom træ eller plast. Den giver et hurtigere, men mindreDansk

(oversat fra original brugsvejledning) blødt snit gennem materialet. Din stiksav har en drejekontakt til pendulbevægelse. Brugen af denne drejekontakt er forklaret i næste afsnit. Bemærk: Brug aldrig pendulbevægelse til savning i metal. Drejeskive til pendulbevægelse (g. E) Denne enhed har re skæreindstillinger med stadig større pendulbevægelse: u Position 0: metal og aluminium samt metalplader (ingen pendulbevægelse). u Position 1: til laminater, hårdt træ og bordplader. u Position 2: til krydsner og PVC/plast. u Position 3: til blødt træ og hurtig savning. Sådan indstilles pendulbevægelsen: u Drej drejeskiven til valg af pendulbevægelse (6) til den ønskede position. Savning Hold godt fast i værktøjet med begge hænder, mens du saver. Sålen (4) skal holdes fast mod materialet, der saves i. Det medvirker til at forhindre, at saven hopper, reducerer vibrationer og minimerer risikoen for, at klingen knækker. u Lad klingen løbe frit et par sekunder, inden du begynder at save. u Tryk kun let med værktøjet, mens du skærer. Gode råd mhp. optimal brug Skæring i laminater Der kan opstå splinter, når der skæres i laminat, hvilket kan beskadige forsiden. De este savklinger skærer i det opadgående strøg, så hvis sålen er placeret på oversiden, skal der enten bruges en savklinge, der skærer i det nedadgående strøg, eller: u Brug en savklinge med ne tænder. u Skær fra bagsiden af arbejdsmaterialet. u Klem et stykke spildtræ eller hardboard på begge sider af materialet og sav gennem denne sandwich for at minimere splintringen. Skæring i metal

Advarsel! Brug ikke støvsuger, når der saves i metal. Metalspåner kan være varme og forårsage brand. Vær opmærksom på, at skæring i metal tager meget længere tid end skæring i træ. u Brug en savklinge, der egner sig til skæring i metal. u Klem et stykke spildtræ til bagsiden af arbejdsmaterialet og sav gennem denne sandwich, når der skæres i tynde metalplader. u Læg en olielm langs den påtænkte skærelinje. Styreskinne Savning på langs og cirkelskæring uden en blyantslinje klares nemt ved hjælp af en styreskinne (fås som ekstraudstyr - del nummer X43005-XJ). Påsætning af styreskinne (g. F og G) u Sæt styreskinnen (14) ind i åbningerne i sålen med tværstangen nedad som vist i gur F. u Sæt skruen (15) i hullet i bunden af sålen. u Ret holdestangen (16) ind over skruen med den udragende kant nedad og pegende mod det bagerste af saven. u Skru skruen ind i gevindhullet i beslaget med en krydskærvsskruetrækker som vist i gur G. u Indstil snittets bredde, og tilspænd skruen. Cirkelskæring (g. H) u Sæt styreskinnen ind i åbningen i højre side af sålen med tværstangen opad. u Indstil styreskinnen, så afstanden fra klingen til hullet i tværstangen udgør den ønskede radius, og tilspænd skruen. u Anbring saven, så midterhullet i tværstangen bender sig over centrum i den cirkel, der skal skæres (lav et indstik, bor et hul til klingen eller skær indad fra kanten af materialet for at få klingen på plads). u Når saven er placeret rigtigt, sættes et lille søm ind igennem hullet i tværstangen og nøjagtigt i centrum af den cirkel, der skal skæres. u Brug styreskinnen som en vippearm, og begynd at skære cirklen. Indsnit (g. I) Et indsnit er en nem måde at lave et indvendigt snit. Saven kan indsættes direkte i et panel eller en plade uden først at bore et spor eller et pilothul. Ved indsnit måles den ade, der skal skæres, og målene markeres tydeligt med en blyant. Vip derefter saven fremad, indtil skoens forende sidder fast på arbejdsoveraden, og klingen skærer gennem arbejdsemnet med fuldt slag. Slå værktøjet til og lad det komme op på maksimal hastighed. Hold godt fast på saven og sænk bagenden på værktøjet langsomt, indtil klingen når den fulde dybde. Hold skoen adt imod træet og begynd at skære. Fjern ikke klingen fra snittet, mens den stadig er i bevægelse. Klingen skal stoppe helt. Vedligeholdelse Dit BLACK+DECKER-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Vedvarende tilfredsstillende funktion er afhængig af, om apparatet plejes korrekt og rengøres regelmæssigt. u Rengør regelmæssigt værktøjets ventilationshuller med en blød børste eller en tør klud. u Rengør med jævne mellemrum motorhuset med en fugtig klud. Der må ikke bruges skuremidler eller opløsningsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske. Udskiftning af netstik (kun Storbritannien og Irland) Hvis et nyt lysnetstik skal monteres: u Det gamle stik skal bortskaffes på en sikker måde. u Slut den brune ledning til den strømførende klemme på det nye stik. u Slut den blå ledning til den neutrale klemme.Dansk

(oversat fra original brugsvejledning)

Advarsel! Der skal ikke tilsluttes til jordklemmen. Følg de monteringsinstruktioner, der følger med stik af god kvalitet. Anbefalet sikring: 5 A. Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald. Produkter og batterier indeholder materialer, der kan genindvindes eller genanvendes, hvilket reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale bestemmelser. Yderligere informationer ndes på www.2helpU.com Tekniske data BDjig520 Indgangsspænding

Tomgangshastighed min

0-3.000 Maks. skæredybde Træ mm

Vægt kg 1.7 Lydtrykniveau i henhold til EN62841:

(lydeffekt) 100 dB(A), usikkerhed (K) 5 dB(A) Samlede værdier for vibration (triaksial vektorsum) i henhold til EN62841: Savning i lister (a h, B ) 12,5 m/s

, usikkerhed (K) 1,5 m/s

, usikkerhed (K) 1,5 m/s

BDjig520 - Stiksav Black & Decker erklærer, at produkterne beskrevet under "Tekniske data" er i overensstemmelse med: EN62841-1:2015, EN62841-2-11:2016. Disse produkter er endvidere i overensstemmelse med direktiv 2006/42/EF, 2014/30/EU, 2011/65/EU og 2014/35/ EU. Kontakt BLACK+DECKERBlack & Decker på nedenstående adresse, eller se vejledningens bagside for at få ere oplysninger. Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætter denne erklæring på vegne af Black & Decker. Ed Higgins Direktør – Consumer Power Tools Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Storbritannien 21/05/2020 Garanti Black & Decker er overbevist om den gode kvalitet af sine produkter og giver forbrugerne en garanti på 24 måneder fra købsdatoen. Garantien er et tillæg til forbrugerens lovmæssige rettigheder og påvirker ikke disse. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde. Når du gør krav på garantien, skal kravet være i overensstemmelse med Black & Decker vilkår og betingelser, og du skal indsende dokumentation for købet til sælgeren eller til en autoriseret reparatør. Vilkår og betingelser for Black & Decker 2 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adresse, der er angivet i denne vejledning. Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produkt og modtage opdateringer om nye produkter og specielle tilbud.Cestina
