BDJIG520 - Elektrosäge BLACK & DECKER - Kostenlose Bedienungsanleitung

Produkttyp	Elektrische Stichsäge
Marke	Black & Decker
Modell	BDJIG520
Eingangsspannung	230 V ~
Leistungsaufnahme	520 W
Leerlaufdrehzahl	0-3000 min⁻¹ (variabel)
Maximale Schnitttiefe - Holz	70 mm
Maximale Schnitttiefe - Stahl	5 mm
Maximale Schnitttiefe - Aluminium	15 mm
Gewicht	1,7 kg
Schalldruckpegel (LpA)	89 dB(A) (Unsicherheit 5 dB)
Schallleistungspegel (LWA)	100 dB(A) (Unsicherheit 5 dB)
Schwingungen (Holz)	12,5 m/s² (Unsicherheit 1,5 m/s²)
Schwingungen (Metall)	9,9 m/s² (Unsicherheit 1,5 m/s²)
Pendelhub	4 Positionen (0-3)
Schwenkbare Fußplatte	0° bis 45° (links/rechts)
Drehzahlregler	Ja, mit progressivem Schalter
Arretierschalter	Ja, für Dauerbetrieb
Werkzeugloser Sägeblattwechsel	Ja, Verriegelungshebel
Absauganschluss	Ja, kompatibel mit Staubsauger
Sightline®-Funktion	Ja, direkte Sicht auf die Schnittlinie
Doppelte Isolierung	Ja, kein Erdungskabel erforderlich
Längsanschlag (optional)	Ref. X43005-XJ
Garantie	24 Monate

Häufig gestellte Fragen - BDJIG520 BLACK & DECKER

Wie wechsle ich das Sägeblatt der Stichsäge BDJIG520?

Trennen Sie das Gerät vom Stromnetz und warten Sie, bis das Sägeblatt stillsteht. Drücken Sie den Sägeblattverriegelungshebel (3) entgegengesetzt zur Fußplatte, stecken Sie den Sägeblattschaft vollständig in den Sägeblatthalter und lassen Sie den Hebel los. Stellen Sie sicher, dass die Zähne nach vorne zeigen.

Wie stelle ich die Schnittgeschwindigkeit ein?

Verwenden Sie den Drehzahlreglerschalter (1): Je weiter Sie ihn drücken, desto höher ist die Geschwindigkeit. Für Holz verwenden Sie eine hohe Geschwindigkeit; für Aluminium und PVC eine mittlere; für Metalle eine niedrige.

Wie verwende ich den Pendelhub?

Drehen Sie das Pendelhubeinstellrad (6) auf die gewünschte Position: Position 0 (Metall), 1 (Laminat/Hartholz), 2 (Sperrholz/PVC), 3 (Weichholz/schnelle Schnitte). Verwenden Sie den Pendelhub nicht zum Sägen von Metall.

Wie säge ich Metall mit dieser Säge?

Verwenden Sie ein für Metall geeignetes Sägeblatt, stellen Sie die Geschwindigkeit auf langsam und den Pendelhub auf Position 0. Tragen Sie eine dünne Ölschicht entlang der Schnittlinie auf. Schließen Sie keinen Staubsauger an, da heiße Partikel einen Brand verursachen könnten.

Wie vermeide ich Ausrisse beim Schneiden von Laminat?

Verwenden Sie ein Sägeblatt mit feinen Zähnen oder sägen Sie von der Rückseite des Werkstücks. Um Ausrisse zu begrenzen, befestigen Sie ein Holzstück auf beiden Seiten der Schnittlinie und sägen Sie durch.

Wie führe ich einen Tauchschnitt durch?

Messen und markieren Sie den zu schneidenden Bereich. Neigen Sie die Säge nach vorne, bis die Vorderseite der Fußplatte auf der Oberfläche aufliegt und das Sägeblatt nicht berührt. Schalten Sie das Gerät bei voller Geschwindigkeit ein und senken Sie dann langsam die Rückseite der Säge ab, bis das Sägeblatt die gewünschte Tiefe erreicht hat. Entfernen Sie das Sägeblatt nicht, während es sich bewegt.

Wie schließe ich einen Staubsauger an?

Schieben Sie den Staubsaugeranschluss in den Staubabsauganschluss (5) an der Rückseite der Säge. Dies reduziert den Staub beim Schneiden. Verwenden Sie es nicht für Metall.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Tragen Sie eine Schutzbrille und eine Staubmaske. Halten Sie das Gerät an den isolierten Griffflächen, um Stromschläge bei Kontakt mit verborgenen Leitungen zu vermeiden. Trennen Sie das Gerät vom Stromnetz vor jeglichen Einstellungen oder Zubehörwechseln. Warten Sie den vollständigen Stillstand des Sägeblatts ab, bevor Sie das Gerät ablegen.

Wie warte ich die Stichsäge?

Reinigen Sie regelmäßig die Belüftungsöffnungen mit einer weichen Bürste und das Gehäuse mit einem feuchten Tuch (keine Lösungsmittel). Die Sägeblätter sollten scharf und sauber sein. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. Lassen Sie das Gerät bei Bedarf von einem Fachmann überprüfen.

Wie ist die Garantie für dieses Produkt?

Black & Decker bietet eine Garantie von 24 Monaten ab Kaufdatum, gültig in der EU und der EFTA. Bewahren Sie den Kaufbeleg auf und wenden Sie sich an einen autorisierten Reparaturdienst. Die Garantie deckt keine normale Abnutzung oder Schäden durch unsachgemäße Verwendung ab.

BEDIENUNGSANLEITUNG BDJIG520 BLACK & DECKER

Deutsch (Übersetzung der Originalanweisung).... 10

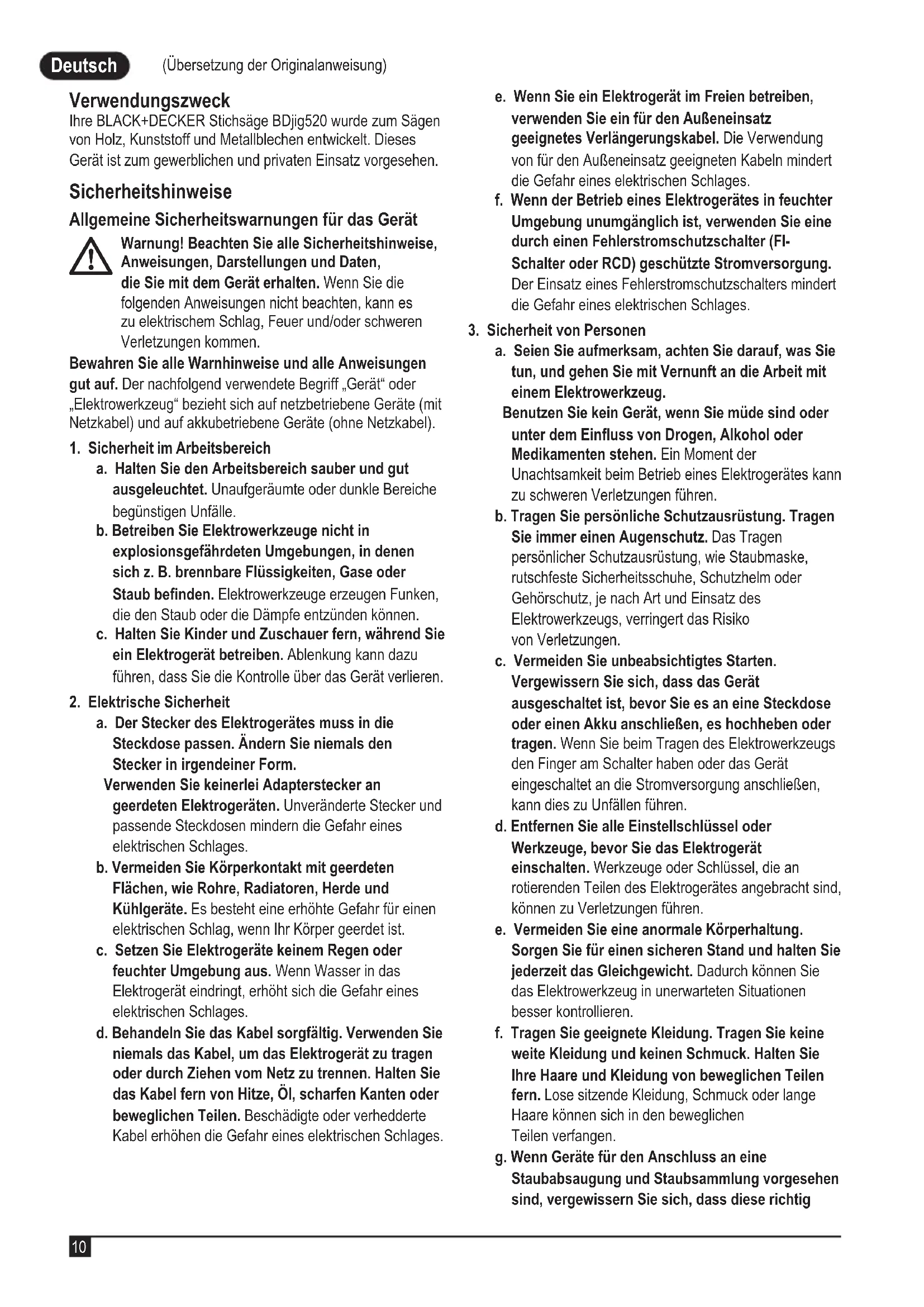

Ihre BLACK+DECKER Stichsäge BDjig520 wurde zum Sägen von Holz, Kunststoff und Metallblechen entwickelt. Dieses Gerät ist zum gewerblichen und privaten Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

Warnung! Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

Bewahren Sie alle Warnhinweise und alle Anweisungen gut auf. Der nachfolgend verwendete Begriff „Gerät“ oder „Elektrowerkzeug“ bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c. Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a. Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form.
Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d. Behandeln Sie das Kabel sorgfältig. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e. Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.

f. Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (Fl-Schalter oder RCD) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Gerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.

b. Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c. Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d. Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.

e. Vermeiden Sie eine anormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

g. Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig

angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.

h. Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4. Gebrauch und Pflege von Geräten

a. Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Gerät.
Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c. Trennen Sie den Stecker vom Netz und/oder, falls abnehmbar, den Akku vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d. Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.
e. Halten Sie das Gerät und sein Zubehör in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen lassen Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.
f. Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g. Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe.

Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.

h. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5. Service

a. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Zusätzliche Sicherheitswarnungen für das Gerät

- Halten Sie das Gerät an den isolierten Griffflächen, wenn die Gefahr besteht, dass das Sägeblatt ein verstecktes Kabel durchtrennt.

Der Kontakt mit stromführenden Leitungen setzt auch offen liegende Metallteile am Gerät unter Strom und kann zu Stromschlägen führen.

- Sichern Sie das Werkstück zum Beispiel mit Einspannvorrichtungen auf einer stabilen Plattform. Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.

- Halten Sie Ihre Hände von der Schneidzone fern. Greifen Sie niemals unter das zu schneidende Werkstück. Bewegen Sie Ihre Finger nicht in die Nähe des sich bewegenden Sägeblattes und dessen Klemme. Versuchen Sie nicht, die Säge zu stabilisieren, indem Sie diese am Schuh halten.

- Halten Sie die Sägeblätter scharf. Stumpfe oder beschädigte Klingen können dazu führen, dass das Gerät unter Druck blockiert oder ausbricht. Verwenden Sie immer ein für das jeweilige Werkstück und die Schnittart geeignetes Sägeblatt.

- Achten Sie beim Sägen von Rohren oder Leitungen darauf, dass diese frei von Wasser, Stromkabeln und Ähnlichem sind.

- Berühren Sie das Werkstück oder die Klinge nicht direkt nach dem Gebrauch. Sie können sehr heiß werden.

- Achten Sie auch auf nicht sichtbare Gefahren, wenn Sie in Wände, Böden oder Decken sägen. Prüfen Sie diese Stellen auf dahinter liegende Kabel oder Rohre.

- Die Klinge bewegt sich auch dann noch, wenn Sie den Schalter losgelassen haben. Schalten Sie das Gerät vor dem Ablegen stets aus, und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist.

Warnung! Die Berührung und das Einatmen von Stäuben, die beim Sägen von Materialien entstehen, können beim Bediener und bei Umstehenden gesundheitliche Schäden verursachen. Tragen Sie eine speziell für den Schutz vor Staub und Dämpfen vorgesehene Staubmaske, und stellen Sie sicher, dass auch andere Personen entsprechend geschützt sind, die den Arbeitsplatz betreten oder sich dort aufhalten.

Deutsch

(Übersetzung der Originalanweisung)

- Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Die Verwendung von Zubehör- oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren können zu Verletzungen und/oder Sachschäden führen.

Sicherheit anderer Personen

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Restrisiken

Beim Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese sind:

• Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
• Verletzungen, die durch das Austauschen von Teilen, Sägeblättern oder Zubehör verursacht werden.
• Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
• Schwerhörigkeit.
• Gesundheitsrisiken durch das Einatmen von Staub bei Verwendung des Geräts (z. B. bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Vibration

Die in den Abschnitten "Technische Daten" und "EU-Konformitätserklärung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN62841 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden.

Warnung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung müssen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.

Etiketten am Werkzeug

Am Gerät sind die folgenden Piktogramme inkl. Datumscode angebracht:

Warnung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

- Bei einer Beschädigung des Netzkabels muss dieses durch den Hersteller oder eine BLACK+DECKER Vertragswerkstatt ausgetauscht werden, um mögliche Gefahren zu vermeiden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Geschwindigkeitsregler oder Ein-/Ausschalter
2. Verriegelungsknopf
3. Hebel für Sägeblattverriegelung
4. Sägeschuh
5. Staubabsaugauslass
6. Pendelhub

Montage

Warnung! Vergewissern Sie sich vor Ausführung der folgenden Schritte, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, und dass das Sägeblatt zum Stillstand gekommen ist. Nach Verwendung kann das Sägeblatt heiß sein.

Einsetzen des Sägeblatts (Abb. A)

• Halten Sie das Sägeblatt (7) wie gezeigt mit den Zähnen nach vorne.
• Ziehen Sie den Verriegelungshebel (3) aus dem Sägeschuh (4) heraus.
• Setzen Sie den Schaft des Sägeblatts in den Sägeblatthalter (8) ein und drücken Sie das Sägeblatt bis zum Anschlag nach unten.
• Stellen Sie die Führungsrolle (17) für das Sägeblatt wie oben beschrieben ein.
  ◆ Lassen Sie den Verriegelungshebel (3) los.

Anschließen eines Staubsaugers (Abb. B)

- Bringen Sie die Staubsaugerdüse (9) an der Staubabsaugöffnung (5) an.

Verwendung

Schwenken des Sägeschuhs für Gehrungsschnitte (Abb. C)

Warnung! Betreiben Sie das Gerät nicht mit losem oder abgenommenem Sägeschuh.

Der Sägeschuh (4) kann in einem Winkel von 45° nach links und rechts geschwenkt werden.

• Lockern Sie die Schrauben (10). Bei einigen Modellen ist nur eine Schraube vorhanden.
  Ziehen Sie den Sägeschuh (4) nach vorn, drehen Sie ihn nach links oder rechts, und schieben Sie die Platte zurück in die 45°-Position.
• Ziehen Sie den Sägeschuh (4) zurück, schwenken Sie ihn nach rechts, und ziehen Sie ihn zurück in die 45°-Position.
  ◆ Ziehen Sie die Schrauben an.

So bringen Sie den Sägeschuh (4) wieder in die 90°-Position:

• Lösen Sie die Schraube (10).
  Ziehen Sie den Sägeschuh (4) nach vorn, schwenken Sie ihn zur Mitte, und drücken Sie ihn nach hinten in die 0°-Position.
  ◆ Ziehen Sie die Schrauben an.

Drehzahlregler

- Wählen Sie für Holz eine hohe, für Aluminium und PVC ein mittlere und für andere Metalle eine niedrige Geschwindigkeit.

Ein- und Ausschalten

Um das Gerät einzuschalten, drücken Sie den Ein-/Ausschalter mit Geschwindigkeitsregler. Die Geschwindigkeit ist davon abhängig, wie tief Sie den Schalter hineindrücken.
Für das Arbeiten im Dauerbetrieb drücken Sie den Feststellknopf (2) und den Geschwindigkeitsregler. Diese Option steht nur für den Betrieb bei voller Geschwindigkeit zur Verfügung.
Um das Gerät auszuschalten, lassen Sie den Geschwindigkeitsregler los. Wenn sich das Gerät im Dauerbetrieb befindet, müssen Sie zum Ausschalten den Geschwindigkeitsregler erneut drücken und loslassen.

Verwenden des Merkmals Sightline® (Abb. D)

Markieren Sie die Schnittlinie mit einem geeigneten Stift.
♦ Richten Sie die Stichsäge über der Linie (11) aus.
Wenn Sie von oben auf die Stichsäge blicken, können Sie der Schnittlinie problemlos folgen.

Schnittmodus

Bei Pendelhub oder Pendelbewegung wird das Sägeblatt aggressiver geführt. Diese Bewegung ist für das Sägen von weichem Material wie Holz oder Plastik vorgesehen. und ermöglicht einen schnelleren Schnitt, jedoch mit einer weniger glatten Schnittkante. Ihr Stichsäge verfügt über einen Pendelhubzahlregler. Der Gebrauch dieses Reglers wird im nächsten Abschnitt erläutert.

Hinweis: Schneiden Sie im Pendelhub niemals Metall.

Pendelhubregler (Abb.E)

Das Gerät verfügt über vier Schnittmodi mit sich erhöhenden Pendelbewegungen:

◆ Position 0: Metall, Aluminium und Bleche (keine Pendelbewegung).
◆ Position 1: für Laminat, Hartholz und Arbeitsplatten.
◆ Position 2: für Sperrholz und PVC/Kunststoffe.
◆ Position 3: für Weichholz und schnelle Schnitte.

So stellen Sie die Pendelbewegung ein:

◆ Drehen Sie den Pendelhubregler (6) auf die gewünschte Position.

Sägen

Halten Sie beim Sägen das Gerät mit beiden Händen fest. Der Sägeschuh (4) sollte fest gegen das Werkstück gedrückt werden. So verhindern Sie ein Springen der Säge. Außerdem reduzieren Sie die Vibrationen, und Sie minimieren das Risiko eines Brechens des Sägeblatts.

• Lassen Sie das Sägeblatt einige Sekunden frei drehen, bevor Sie mit der Arbeit beginnen.
  Üben Sie während des Sägens nur einen geringen Druck auf das Gerät aus.

Hinweise für optimale Arbeitsergebnisse

Sägen von Laminat

Beim Sägen von Laminat kann die sichtbare Oberfläche splittern. Der Schnittvorgang der meisten Sägeblätter geschieht bei der Aufwärtsbewegung. Verwenden Sie deshalb, wenn sich der Sägeschuh auf der Oberseite des Werkstücks befindet, ein Sägeblatt, dessen Schnittvorgang bei der Abwärtsbewegung stattfindet, oder:

◆ Verwenden Sie ein Sägeblatt mit feiner Zahnung.
◆ Drehen Sie das Werkstück um, und setzen Sie die Säge an der Unterseite an.
Ausgefranste Kanten und Absplitterungen können Sie auch vermeiden, indem Sie das zu sägende Werkstück zwischen zwei Holz- oder Pressspanplatten einspannen und dieses "Sandwich" sägen.

Sägen von Metall

Warnung! Verwenden Sie beim Schneiden von Metall keinen Staubsauger. Metallspäne sind heiß und können Brände verursachen.

Das Sägen von Metall erfolgt wesentlich langsamer als bei Werkstücken aus Holz.

• Verwenden Sie ein Sägeblatt, das zum Sägen von Metall geeignet ist.
• Spannen Sie dünne Metallbleche zum Sägen auf eine Holz- oder Pressspanplatte.
• Bringen Sie einen dünnen Ölfilm entlang der beabsichtigten Schnittlinie auf.

Parallelanschlag

Längs- und kreisförmiges Schneiden ohne vorgezeichnete Schnittlinie wird mit Parallelanschlag und Kreisführung vereinfacht (optionales Zubehör – Teilenummer X43005-XJ).

Anbringen des Parallelanschlags (Abb. F u. G)

• Setzen Sie den Parallelanschlag (14) in die Schlitze des Sägeschuhs mit der Anschlagschiene nach unten ein (siehe Abbildung F).
• Bringen Sie die Schrauben (15) an den Löchern unten am Sägeschuh an.
• Richten Sie die Schraubzwinge (16) über den Schrauben mit dem Stehfalz nach unten aus, sodass diese zur Rückseite der Säge zeigt.
  Drehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher in das Gewindeloch der Schraubzwinge (siehe Abbildung G).
• Stellen Sie die Schnittgröße ein, und ziehen Sie die Schrauben fest.

Kreisförmiges Schneiden (Abb. H)

• Setzen Sie den Parallelanschlag in den Schlitz auf der rechten Seite des Sägeschuhs mit der Anschlagschiene nach oben ein.
• Stellen Sie den Parallelanschlag ein, sodass die Entfernung zwischen Sägeblatt und Loch der Anschlagschiene den gewünschten Radius aufweist. Ziehen Sie die Schrauben fest.
• Platzieren Sie die Säge so, dass sich das Loch der Anschlagschiene über dem Mittelpunkt des zu schneidenden Kreises befindet. (Bohren Sie nach dem Eintauchschnitt ein Loch für das Blatt, oder schneiden Sie von der Kante nach innen, um das Blatt in Position zu bringen).
• Wenn sich die Säge in der richtigen Position befindet, führen Sie einen kleinen Nagel durch das Loch der Anschlagschiene in den exakten Kreismittelpunkt.
  ◆ Verwenden Sie den Parallelanschlag als Gelenkarm, und schneiden Sie den Kreis.

Eintauchschnitt (Abb. I)

Eine einfache Methode für Innenschnitte ist der Eintauchschnitt. Die Säge kann direkt in ein Paneel oder Brett eingesetzt werden, ohne dass zuvor eine Führung oder eine Pilotbohrung gebohrt werden muss. Messen Sie bei Eintauchschnitten die zu schneidende Oberfläche ab, und markieren Sie diese mit einem geeigneten Stift. Kippen Sie als nächstes die Säge nach vorne, bis die vordere Kante des Schuhs fest an der Oberfläche des Werkstücks sitzt und das Sägeblatt das Werkstück durch den vollen Hub freigibt. Schalten Sie das Gerät ein und lassen Sie es die maximale Drehzahl erreichen. Halten Sie die Säge gut fest und senken Sie das hintere Ende des Werkzeugs langsam ab, bis das Sägeblatt komplett eingeführt ist. Halten Sie den Schuh flach gegen das Holz und beginnen Sie mit dem Sägen. Nehmen Sie das Sägeblatt nicht aus dem Schnitt, wenn es sich noch bewegt. Das Sägeblatt muss erst vollständig stillstehen.

Wartung

Ihr BLACK+DECKER Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

• Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts mit Hilfe einer weichen Bürste oder eines trockenen Tuchs.
• Reinigen Sie das Motorgehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt. Tauchen Sie kein Teil des Geräts in Flüssigkeit ein.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Wenn ein neuer Netzstecker angebracht werden muss:

• Sorgen Sie für eine sichere Entsorgung des alten Steckers.
• Verbinden Sie die braune Leitung mit dem spannungsführenden Anschluss des Steckers.
• Verbinden Sie den blauen Draht mit dem neutralen Anschluss.

Warnung! Stellen Sie keine Verbindung mit dem Erdungsanschluss her. Befolgen Sie die Montageanweisungen, die mit hochwertigen Steckern mitgeliefert werden. Empfohlene Sicherung: 5 A.

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie elektrische Produkte und Akkus gemäß den örtlichen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten

		BDjig520
Eingangsspannung	V_AC	230
Leistungsaufnahme W		520
Leerlaufdrehzahl min	-1	0-3.000
Maximale Schnitttiefe
Holz mm		70
Stahl mm		5
Aluminium mm		15
Gewicht kg 1,7

Schalldruckpegel gemäß EN62841:

L_pA (Schalldruck) 89 dB(A), Unsicherheitsfaktor (K) 5 dB(A)

L_WA (Schallleistung) 100 dB(A), Unsicherheitsfaktor (K) 5 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN62841:

Schneiden von Brettern ( a_h,B ) 12.5 m/s ^2 , Unsicherheitsfaktor (K) 1.5 m/s ^2

Schneiden von Metallblech ( a_h,M ) 9,9 m/s ^2 , Unsicherheitsfaktor (K) 1,5 m/s ^2

EU-Konformitätserklärung

MASCHINENRICHTLINIE

BDjig520 - Stichsäge

Black & Decker erklärt, dass die in den „Technischen Daten“

beschriebenen Geräte übereinstimmen mit:

EN62841-1:2015, EN62841-2-11:2016.

Diese Produkte entsprechen außerdem den Richtlinien

2006/42/EC, 2014/30/EU, 2011/65/EU und 2014/35/

EU. Weitere Informationen erhalten Sie von

BLACK+DECKERBlack & Decker unter der folgenden

Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die

Zusammenstellung der technischen Daten und gibt diese

Erklärung im Namen von Black & Decker ab.

Ed Higgins

Vereinigtes Königreich

21/05/2020

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 2-jährige Garantie von Black & Decker und den Standort Ihrer nächstgelegenen Vertragswerkstatt finden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.

Ihr neues Black & Decker Produkt können Sie auf unserer Website unter www.blackanddecker.de registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

Προβλεπόμενη χρήση
