BRUKSANVISNING D51823 DEWALT

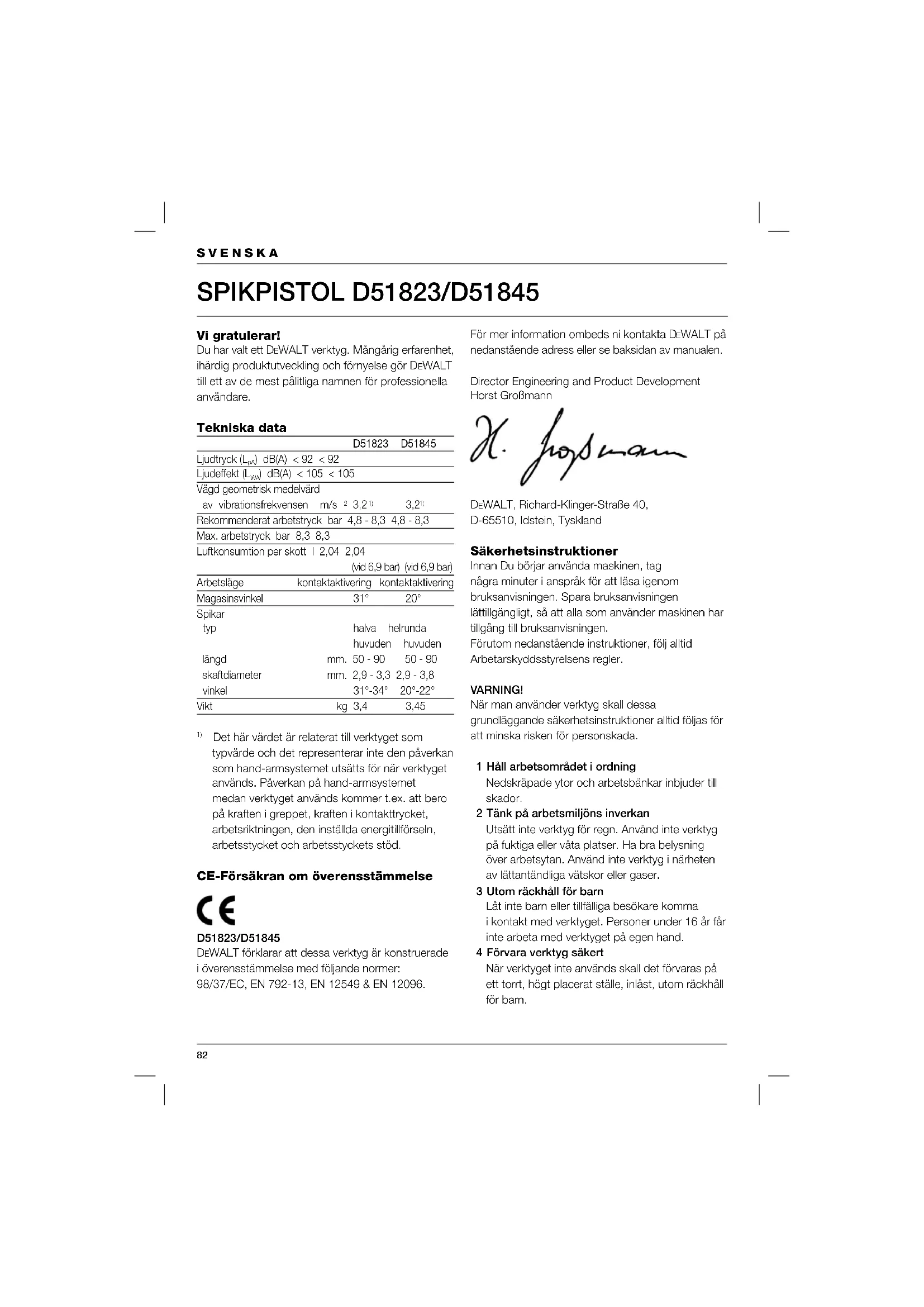

Vi gratulerar! Du har valt ett DEWALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör D EWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data D51823 D51845 Ljudtryck (L

) dB(A) < 105 < 105 Vägd geometrisk medelvärd av vibrationsfrekvensen m/s

Rekommenderat arbetstryck bar 4,8 - 8,3 4,8 - 8,3 Max. arbetstryck bar 8,3 8,3 Luftkonsumtion per skott l 2,04 2,04 (vid 6,9 bar) (vid 6,9 bar) Arbetsläge kontaktaktivering kontaktaktivering Magasinsvinkel 31° 20° Spikar typ halva helrunda huvuden huvuden längd mm. 50 - 90 50 - 90 skaftdiameter mm. 2,9 - 3,3 2,9 - 3,8 vinkel 31°-34° 20°-22° Vikt kg 3,4 3,45

Det här värdet är relaterat till verktyget som typvärde och det representerar inte den påverkan som hand-armsystemet utsätts för när verktyget används. Påverkan på hand-armsystemet medan verktyget används kommer t.ex. att bero på kraften i greppet, kraften i kontakttrycket, arbetsriktningen, den inställda energitillförseln, arbetsstycket och arbetsstyckets stöd. CE-Försäkran om överensstämmelse D51823/D51845 DEWALT förklarar att dessa verktyg är konstruerade i överensstämmelse med följande normer: 98/37/EC, EN 792-13, EN 12549 & EN 12096. För mer information ombeds ni kontakta D EWALT på nedanstående adress eller se baksidan av manualen. Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Säkerhetsinstruktioner Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler. VARNING! När man använder verktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för personskada. 1 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 2 Tänk på arbetsmiljöns inverkan Utsätt inte verktyg för regn. Använd inte verktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte verktyg i närheten av lättantändliga vätskor eller gaser. 3 Utom räckhåll för barn Låt inte barn eller tillfälliga besökare komma i kontakt med verktyget. Personer under 16 år får inte arbeta med verktyget på egen hand. 4 Förvara verktyg säkert När verktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn.83 SVENSKA 5 Överbelasta inte verktyg Du arbetar bättre och säkrare inom det angivna effektsområdet. 6 Använd rätt verktyg Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte verktyg för ändamål de inte är avsedda för. 7 Klä Dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår. 8 Sträck Dig inte för mycket Se till att Du alltid har säkert fotfäste och balans. 9 Sköt tillbehören med omsorg Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera verktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett. 10 Var uppmärksam Titta på det Du gör. Använd sunt förnuft. Använd inte verktyget när Du är trött. 11 Kontrollera verktyget för skador Innan fortsatt användning av verktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. 12 För Din personliga säkerhet Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. 13 Reparation av verktyg får endast utföras av godkänd D EWALT serviceverkstad Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer endast utföras av behörig montör. Extra säkerhetsanvisningar för pneumatiska spikpistoler

• Använd alltid skyddsglasögon.

• Använd alltid hörselskydd.

• Använd enbart sådana spik som manualen anger.

• Använd inga ställningar el. stativ för att montera verktyget på ett stöd.

• Använd aldrig verktyget för andra ändamål än sådana som manualen anger.

• Före användning skall man kontrollera att säkrings- och utlösarmekanismerna fungerar korrekt och att alla muttrar och skruvar är hårt dragna.

• Använd snabbkopplingar för anslutning av tryckluftssystemet. Den öppna nippeln skall vara monterad i verktyget på sådant sätt att ingen tryckluft kan fi nns kvar i verktyget sedan det kopplats från.

• Använd alltid ren och torr tryckluft. Använd aldrig syrgas eller andra eldfarliga gaser som energikälla för det här verktyget.

• Anslut endast verktyget till en tryckluftstillförsel där verktygets max. tillåtna tryck inte kan överskridas med mer än 10 procent. I händelse av högre tryckvärden skall en reducerventil med en säkerhetsventil i luftströmmens riktning fi nnas inbyggd i tryckluftstillförseln.

• Använd enbart slangar med märkvärden högre än verktygets maximala driftstryck.

• Innan verktyget fl yttas skall det kopplas bort från tryckluftssystemet. Detta är särskilt viktigt vid arbete på stegar och ställningar eller när man intar ovanliga kroppsställningar under förfl yttning.

• Koppla bort verktyget från lufttillförseln när det inte används.

• Undvik att försvaga eller skada verktyget genom t.ex: - stansning eller gravering - ändringar som inte har tillverkarens tillstånd - att föra verktyget mot mallar av hårt material som t.ex. stål - att tappa det eller skjuta iväg det över golvytan - att använda överdriven kraft av något slag84 SVENSKA Spiklängd. Max. arbetstryck Spiktyp: helrunda huvuden. Spiktyp: halva huvuden. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Spikpistol 1 Utlösare för sekvensktion. 1 Par skyddsglasögon 1 Instruktionshandbok

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fi g. A) Din spikpistol D51823/D51845 är tillverkad för att spika i arbetsstycken av trä. 1 Kontroll för att utlösa/stänga av. 2 Luftkoppling 3 Kontaktutlösning 4 Magasin Montering och inställning Val av utlösare Dessa verktyg är monterade med en utlösare för stötvis aktion. En utlösare för sekvensaktion medföljer i originalförpackningen. “Stötvis aktion” och “sekvensaktion” defi nieras här nedan. - Den grå utlösaren med en spiksymbol på sidan är utlösaren för sekvensaktion. Om den här satsen installeras kommer verktyget att fungera med sekvensaktion. - Den svarta utlösaren, med en symbol med tre spikar på sidan, är utlösaren för stötvis aktion. Om den installeras kommer verktyget att fungera med stötvis aktion.

• Använd inte utrustningen som hammare.

• Rikta aldrig en driftsfärdig spikpistol etc. mot dig själv eller någon annan person.

• Under arbetet skall man hålla verktyget så att det inte kan orsaka skador på huvudet eller kroppen, om det skulle inträffa en rekyl så som det kan ske när krafttillförseln plötsligt avbryts, eller när man stöter mot någon hård yta i arbetsstycket.

• Aktivera aldrig spikpistolen etc. i tomma luften.

• På arbetsplatsen/arbetsytan skall man alltid bära verktyget i ett handtag enbart, och aldrig ha utlösaren aktiverad.

• Undersök förhållandena på arbetsytan. Spik kan tränga igenom tunna arbetsstycken eller slinta på hörn och kanter och på så sätt utsätta personer för skaderisker.

• Skjut aldrig in spik nära kanten på arbetsstycket.

• Skjut inte spik ovanpå andra spik.

• Använd bara reservdelar som godkänts av tillverkaren eller dennes auktoriserade representanter.

• Lämna bara verktyget till reparation hos tillverkaren eller dennes auktoriserade representanter, som kan följa manualens anvisningar och som använder rätt verktyg och utrustning.

• Låt bli att plocka ner eller blockera någon del av spikmaskinen som t.ex. säkerhetsbygeln.

• Se till att verktyget genomgår korrekt service i regelbundna intervall. Följande symboler syns på verktyget: Pneumatiskt verktyg med säkerhetsbygel. Använd inte på stege. Kompatibla spikvinklar. Maximalt antal spik i magasinet. Spikdiameter.85 SVENSKA Att ta av utlösaren (fi g. B)

• Koppla bort luftledningen från verktyget.

• Töm magasinet på spik.

• Avlägsna gummitätningen (5) från änden på styrpinnen (6).

• Ta av utlösarenheten (7). Montera utlösaren (fi g. B)

• Välj önskad utlösare.

• Sätt i utlösarenheten i urtaget och se till att utlösarfjädern (8) sitter som den skall.

• Se till att kontaktutlösarstyrningen (9) trycks helt uppåt så att den ligger jämnt med kanten på verktygshöljet och är inriktad efter hålen i höljet (10).

• För in styrpinnen (6) genom verktygsramen, kontaktutlösarstyrningen och utlösarenheten.

• Tryck fast gummitätningen (5) på änden på styrpinnen. Luftkoppling (fi g. A) De här verktygen har en standard 3/8" rörgänga för luftledningskopplingen (2). Verktyget är kommer med en 3/8"- till 1/4"- adapter installerad i ändlocket.

• Fäst tefl ontejp runt den utvändiga gängan för att motverka luftläckage.

• För att installera en 1/4"-koppling skruvar man in kopplingen i 3/8"- till 1/4"-adaptern i locket på änden och drar åt hårt.

• För att installera en 3/8"- koppling tar man bort 3/8"- till 1/4"-adaptern, om den sitter i. Skruva i kopplingen i locket på änden och dra åt hårt. Bruksanvisning Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser. Iordningställa verktyget (fi g. C)

• Avlägsna all kondens ur kompressorns tankar och slangar.

• Smörj verktyget. Se “Underhåll”.

• Kontrollera att kontaktutlösaren (3) och utstötaren (11) är obehindrat rörliga. Använd inte verktyget, om inte kontaktutlösaren eller utstötaren är fritt rörliga.

• Kontrollera att trycket i lufttillförseln ligger under max. rekommenderat arbetstryck.

• Anslut luftslangen till kopplingen på verktyget.

• Lyssna efter hörbara läckor vid ventiler och packningar.

• Sätt luftrycket på min. rekommenderat arbetstryck. Använd aldrig ett verktyg som läcker eller har skadade delar. Användning i kyla. När man använder verktyget vid temperaturer under fryspunkten:

• Håll verktyget så varmt som möjligt innan det skall användas.

• Koppla bort luftledningen från verktyget.

• Droppa 10 till 15 droppar DEWALT- pneumatisk verktygsolja (eller pneumatisk vinterolja med glykol) i luftintaget.

• Sätt lufttrycket på max. 5,5 bar.

• Anslut luftslangen till kopplingen på verktyget.

• Fyll magasinet med spik som beskrivet nedan.

• Aktivera verktyget 5 till 6 gånger i spillvirke så att o - ringarna smörjs.

• Höj lufttrycket till normal arbetsnivå.

• Använd verktyget på vanligt sätt. Användning i värme Verktyget bör fungera på normalt sätt. Undvik hetta i direkt solsken så att stötfångare, o - ringar eller andra delar inte skadas. Ladda verktyget (fi g. C) Koppla alltid lös verktyget från lufttillförseln innan du fyller magasinet.

• Lås spikutstötaren (11) i dess bakre läge.

• Välj ut ett lämpligt avpassat spikstick. Se “Tekniska data”.

• För in avpassad (e) spiktstickor i laddningsskåran ovanpå magasinet.86 SVENSKA

• Frigör spikutstötaren genom att dra den bakåt och sedan sakta föra den framåt så att den trycker mot spiken. Aktivera verktyget (fi g. D) Dessa verktyg är försedda med en kontroll för utlösning/avstängning (1). När den vrids åt höger förhindrar kontrollen att verktyget aktiveras. Med kontrollen i mittläge, är verktyget färdigt att användas. Verktyget kan användas i två funktionslägen: sekvensaktionsläge eller stötvis aktionsläge. Vilken utlösare som är installerad i verktyget bestämmer funktionsläget. Läget för sekvensaktion Sekvensläget används för avbruten spikning när man önskar mycket noggrann och exakt placering.

• Montera den grå utlösaren som beskrivet ovan.

• Tryck kontaktutlösaren mot arbetsytan.

• Dra i utlösaren och aktivera verktyget. Varje gång man drar i utlösaren med kontaktutlösaren tryckt mot arbetsytan, kommer en spik att köras in. Stötvis aktion Funktionsläget för stötvis aktion används för snabb spikning i platta, orörliga ytor.

• Montera den svarta utlösaren som beskrivet ovan.

• För att slå i en enskild spik. Använd verktyget som beskrivet för sekvensaktion.

• För att slå i fl era spik. Dra först i utlösaren och tryck sedan kontaktutlösaren gång på gång mot arbetsytan. Håll inte utlösaren intryckt medan verktyget inte används. Se till att avstängningskontrollen står längst till höger så att man undviker att verktyget går i gång oavsiktligt medan det inte används. Avstängning vid tomgång Dessa verktyg är försedda med en avstängning vid tomgång för att skydda dem mot skador. Denna avstängningsmekanism hindrar att verktyget går i gång när magasinet är nästan tomt. När 4 till 5 spik återstår i magasinet och verktyget stannar, följ laddningsinstruktionerna och fyll på med stickor av avpassade spik. Se ”Ladda verktyget”. Att ta bort spik som fastnat (fi g. E) Om ett spik fastnar i nosen, skall du fortsätta enligt de här instruktionerna för att ta bort spiket.

• Koppla bort luftledningen från verktyget.

• Lås utlösaren med avstängningskontrollen.

• Töm magasinet på spik.

• Fäll upp spärrskenan (12).

• Tryck och håll fast spärrskenan inåt som pilen visar (13) tills den smalare delen av spärrstiftet (14) syns.

• För samtidigt magasinet (4) bakåt som pilen (15) visar så att det krökta spiket friläggs.

• Ta bort det krökta spiket, - med en tång om så behövs.

• Om påskjutarbladet är i sitt nedre läge, skall man trycka det uppåt med en skruvmejsel.

• Om du inte kan ta bort spiken med magasinet fört bakåt till det första stoppet, skall du ta av magasinet från verktyget. Det gör du genom att hålla spärrskenan (12) fast inåt medan du drar magasinet bakåt tills det kommer loss från verktyget.

• Du sätter tillbaka magasinet genom att föra in spärrstiftet (14) i magasinhållaren och rättar in magasinet med nostapparna (16), trycker inåt på spärrskenan (12) och för in magasinet i verktyget.

• För magasinet framåt tills det låser fast helt.

• Tryck spärrskenan (12) i låst läge.

• Anslut luftslangen till kopplingen på verktyget.

• Fyll på spik i magasinet. Se ”Ladda verktyget”. Om spikar ofta fastnar i nosen, skall verktyget tas till en auktoriserad DEWALT - representant för service. Djupinställning (fi g. F) För att minska risken för allvarlig skada ifall verktyget skulle aktiveras i misstag när du försöker justera djupet måste du ALLTID:

• Låsa utlösaren på OFF (av).

• Koppla ur lufttillförseln.

• Undvika kontakt med utlösaren under justering. Spikdjupet kan justeras med djupjusteringen på verktygets spets.

• Tryck in upplåsningsknappen för att minska på djupet (17). Skjut kontaktutlösaren neråt (3). Tryck på låsknappen (18) för att säkra kontaktutlösaren.87 SVENSKA

• Tryck in upplåsningsknappen för att öka på djupet (17). Skjut kontaktutlösaren (3) uppåt till önskad längd. Tryck på låsknappen (18) för att säkra kontaktutlösaren. Upphängningskrok Dessa verktyg har en inbyggd upphängningskrok. Kroken kan vridas åt olika håll på verktyget och kan vikas undan när den inte används. Att ta av upphängningskroken:

• Koppa bort luftslangen från kopplingen på verktyget.

• Använd tång eller nyckel för att ta av muttern på upphängningskroken från verktyget.

• Ta av upphängningskroken, brickan och spärrfjädern. Skötsel Ditt DEWALT- verktyg har tillverkats för att kunna användas länge med så lite underhåll som möjligt. Varaktig och tillfredsställande användning får man bara genom noggrann skötsel och regelbunden rengöring. Utför följande underhåll dagligen: Smörj verktyget med 10-15 droppar DEWALT:s olja för pneumatiska verktyg

• Droppa i luftintaget på ändlocket på verktyget. Avlägsna all kondens ur kompressorns tankar och slangar

• Öppna luftningskranarna eller andra tömningsventiler på kompressortankarna.

• Se till att ansamlat vatten rinner ur slangarna. Rengör magasinet, utstötaren och mekanismen till kontakutlösaren

• Rengör med tryckluft. Se till att alla fästförband på verktyget sitter hårt och inte är skadade

• Dra åt alla förband med lämpligt verktyg. Felsökning Följ anvisningarna nedan om något problem uppkommer. Kontakta din auktoriserade serviceverkstad om du inte kan lösa problemet. Verktyget startar inte

• Kontrollera lufttillförseln.

• Om det är kallt skall man värma verktyget. Verktyget får inte tillräcklig kraft

• Kontrollera lufttillförseln.

• Kontrollera att luftutblåsningen inte är igensatt.

• Smörj verktyget. Topplocket läcker

• Dra åt skruvarna. Verktyget hoppar över spik

• Kontrollera lufttillförseln.

• Rengör magasinet och nosen.

• Kontrollera att spärrskenan håller fast magasinet ordentligt. Spik fastnar i verktyget

• Se till att bara använda spik av angiven typ.

• Kontrollera att spärrskenan håller fast magasinet ordentligt.

• Dra åt skruvarna i nosen. Miljöskydd Separat avfallshantering. Den här produkten skall inte kastas bort tillsammans med normalt hushållsavfall.

Kasta inte bort din D EWALT produkt tillsammans med hushållsavfall, om du en dag finner att den behöver bytas ut, eller du inte längre har användning för den. Lämna den här produkten till separat avfallsinsamling. Separat insamling av använda produkter och paketeringsmaterial, gör det möjligt att återvinna materialet. Återvinning av material hjälper till att förhindra miljöförorening och minskar efterfrågan på råmaterial.88 Lokala bestämmelser kan föreskriva separat insamling av elprodukter från hushåll vid allmänna avfallsterminaler eller hos handlaren när du köper en ny produkt.

EWALT tillhandahåller en terminal för insamling och återvinning av D EWALT produkter då de uppnått slutet av sin fungerande livslängd. För att utnyttja den här servicen, vänligen återlämna din produkt till en auktoriserad reparatör som kommer att lämna in den å dina vägnar. Du kan ta reda på var din närmaste auktoriserade reparatör finns genom att kontakta ditt lokala

EWALT kontor på adressen som finns i den här bruksanvisningen. Det finns också en lista med auktoriserade D EWALT reparatörer, samt fullständiga upplysningar om vår service efter försäljning och kontakter på Internet på: www.2helpU.com. Förbrukade maskiner och miljön När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som fi nns i Din kommun eller till en DEWALT serviceverkstad. DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifi kationer ändras vilket inte meddelas separat. SVENSKA GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din DEWALT- produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en D EWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE • Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI • Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.

• Eventuella reparationer har utförts av auktoriserad verkstad/personal.

• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter. För adressen till närmaste D EWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta D EWALT. Som alternativ fi nns en lista på auktoriserade DEWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet: www.2helpU.com.89
