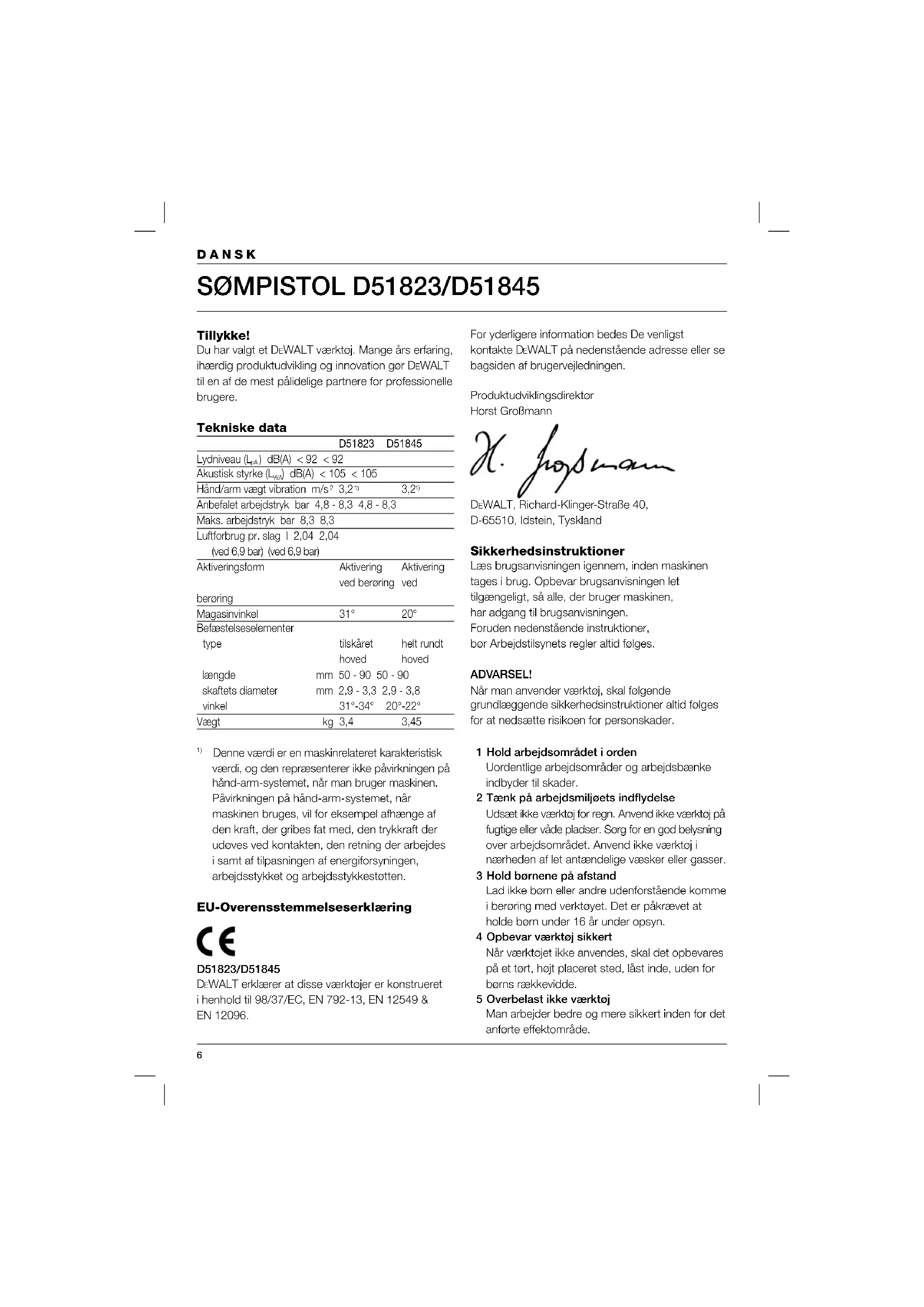

BRUGSANVISNING D51823 DEWALT

Tillykke! Du har valgt et DEWALT værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere. Tekniske data D51823 D51845 Lydniveau (L

) dB(A) < 105 < 105 Hånd/arm vægt vibration m/s

Anbefalet arbejdstryk bar 4,8 - 8,3 4,8 - 8,3 Maks. arbejdstryk bar 8,3 8,3 Luftforbrug pr. slag l 2,04 2,04 (ved 6,9 bar) (ved 6,9 bar) Aktiveringsform Aktivering Aktivering ved berøring ved berøring Magasinvinkel 31° 20° Befæstelseselementer type tilskåret helt rundt hoved hoved længde mm 50 - 90 50 - 90 skaftets diameter mm 2,9 - 3,3 2,9 - 3,8 vinkel 31°-34° 20°-22° Vægt kg 3,4 3,45

Denne værdi er en maskinrelateret karakteristisk værdi, og den repræsenterer ikke påvirkningen på hånd-arm-systemet, når man bruger maskinen. Påvirkningen på hånd-arm-systemet, når maskinen bruges, vil for eksempel afhænge af den kraft, der gribes fat med, den trykkraft der udøves ved kontakten, den retning der arbejdes i samt af tilpasningen af energiforsyningen, arbejdsstykket og arbejdsstykkestøtten. EU-Overensstemmelseserklæring D51823/D51845

EWALT erklærer at disse værktøjer er konstrueret i henhold til 98/37/EC, EN 792-13, EN 12549 & EN 12096. For yderligere information bedes De venligst kontakte D EWALT på nedenstående adresse eller se bagsiden af brugervejledningen. Produktudviklingsdirektør Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Sikkerhedsinstruktioner Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges. ADVARSEL! Når man anvender værktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for personskader. 1 Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. 2 Tænk på arbejdsmiljøets indfl ydelse Udsæt ikke værktøj for regn. Anvend ikke værktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke værktøj i nærheden af let antændelige væsker eller gasser. 3 Hold børnene på afstand Lad ikke børn eller andre udenforstående komme i berøring med verktøyet. Det er påkrævet at holde børn under 16 år under opsyn. 4 Opbevar værktøj sikkert Når værktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde. 5 Overbelast ikke værktøj Man arbejder bedre og mere sikkert inden for det anførte effektområde.7 DANSK 6 Brug det rigtige værktøj Tving ikke værktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til formål, det ikke er beregnet til. 7 Klæd dig rigtigt på Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår. 8 Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. 9 Vedligehold værktøjet omhyggeligt Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Hold håndtagene tørre, rene og fri for olie og fedt. 10 Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt. 11 Kontroller værktøjet for skader Inden fortsat brug af værktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at fi nde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et autoriseret serviceværksted, hvis intet andet er anført i brugsanvisningen. 12 For din personlige sikkerhed Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader. 13 Få dit værktøj repareret hos et autoriseret DEWALT serviceværksted Dette værktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer kun foretages af autoriseret serviceværksted. Yderligere sikkerhedsanvisninger for pneumatiske sømpistoler

• Brug altid beskyttelsesbriller.

• Brug altid høreværn.

• Brug kun befæstelseselementer af den type, som er angivet i vejledningen.

• Brug ikke stativer af nogen art for at montere maskinen på en støtte.

• Brug aldrig maskinen til andet end det, som er angivet i denne vejledning.

• Check før hver brug, at sikkerheds og aftrækkermekanismen fungerer korrekt, og at alle bolte og møtrikker er strammet.

• Brug hurtigtvirkende koblinger ved tilslutning til trykluftssystem. Den ikke-forseglelige nippel skal sættes på maskinen på en sådan måde, at der ikke er trykluft tilbage i maskinen, når at den er afbrudt.

• Brug altid ren, tør trykluft. Brug ikke ilt eller brændbare gasarter som energikilde for denne maskine.

• Tilslut kun maskinen til en luftforsyning, hvor det maksimalt tilladte tryk i maskinen ikke kan overstiges med mere end 10%. I tilfælde af højere tryk skal der indbygges en trykreducerende ventil med en nedstrømssikkerhedsventil i lufttrykforsyningen.

• Brug kun slanger med en klassifi cering, der er højere end maskinens maksimale arbejdstryk.

• Før maskinen transporteres, skal den kobles fra lufttryksystemet, særlig hvor der bruges stiger, eller hvor man indtager uvante fysiske stillinger under fl ytningen.

• Afbryd maskinen fra luftforsyningen, når den ikke er i brug.

• Undgå at svække eller beskadige maskinen, for eksempel ved: - stansning eller gravering - ændringer, som ikke er godkendt af fabrikanten - at føre den mod skabeloner fremstillet af hårdt materiale som stål - at tabe den eller skubbe den over gulvet - at bruge for megen kraft af nogen art

• Brug ikke dette udstyr som hammer.

• Ret aldrig en driftsklar maskine til at slå befæstelseselementer i med mod dig selv eller en anden.

• Hold maskinen sådan under arbejdet, at hovedet eller kroppen ikke kan komme til skade, hvis der eventuelt kommer et tilbageslag på grund af en afbrydelse af energiforsyningen, eller fordi der er hårde områder i arbejdsstykket.

• Aktiver aldrig sømpistolen ud i luften.8 DANSK

• På arbejdsområdet skal maskinen altid bæres i det ene håndtag og aldrig med aftrækkeren aktiveret.

• Tag højde for forholdene på arbejdspladsen. Befæstelseselementer kan trænge igennem tynde arbejdsstykker eller glide af hjørner eller kanter på arbejdsstykket, og således udsætte folk for fare.

• Slå ikke befæstelseselementer i nær ved arbejdsstykkets kant.

• Sæt ikke befæstelseselementerne oven i andre befæstelseselementer.

• Brug kun de reservedele, som fabrikanten eller dennes autoriserede forhandlere har angivet.

• Få kun reparationer udført hos fabrikanten eller dennes autoriserede forhandlere, som tager tilbørligt hensyn til oplysningerne i denne vejledning og bruger passende værktøj og udstyr.

• Ingen dele af denne maskine til at slå befæstelseselementer i med må skilles ad eller blokeres, dette gælder f.eks. sikkerhedsåget.

• Sørg for, at maskinen får den nødvendige service og med regelmæssige mellemrum. Følgende piktogrammer ses på maskinen: Pneumatisk maskine med sikkerhedsåg. Må ikke bruges på en stige. Kompatible sømvinkler. Maks. antal søm i magasinet. Sømdiameter. Sømlængde. Maks. arbejdstryk Sømtype: Helt rundt hoved. Sømtype: Tilskåret hoved. Kontroller emballagens indhold Emballagen indeholder: 1 Sømpistol 1 Sekventielt virkende aftrækker 1 Par sikkerhedsbriller 1 Brugervejledning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fi g. A) Din sømpistol D51823/D51845 er beregnet til at slå befæstelseselementer i arbejdsstykker af træ med. 1 Aftrækker/låsekontakt 2 Luftfi tting 3 Kontaktudløser 4 Magasin Samling og justering Valg af aftrækker Disse maskiner er monteret med en stødvirkende aftrækker. En sekventielt virkende aftrækker er også inkluderet i originalpakningen. Se defi nitioner på “stødvirkende” og “sekventielt virkende” nedenfor. - Den grå aftrækker med et enkelt søm trykt på siden er en sekventielt virkende aftrækker. Installeres dette kit, kan maskinen arbejde i funktionen ’sekventielt virkende’. - Den sorte aftrækker med tre søm påtrykt på siden er den stødvirkende aftrækker. Installeres dette kit, kan maskinen arbejde i funktionen ’stødvirkende’. Aftagning af aftrækkeren (fi g. B)

• Afbryd luftledningen fra maskinen.

• Tag alle søm ud af magasinet.

• Tag aftrækkerenheden (7) ud.9 DANSK Påsætning af aftrækkeren (fi g. B)

• Vælg den passende aftrækker.

• Sæt aftrækkerenheden ind i aftrækkerhulrummet, check at aftrækkerfjederen (8) er rigtigt anbragt.

• Check at kontaktudløserskinnen (9) er skubbet helt op, således at den er på niveau med maskinhuset og på linje med hullerne i huset (10).

• Stik passtiften (6) igennem maskinrammen, kontaktudløserskinnen og aftrækkerenheden.

• Skub gummistroppen (5) på enden af passtiften (6). Luftfi tting (fi g. A) Disse maskiner har et standard 3/8" rørgevind til luftfi ttingen (2). Maskinen er monteret med en 3/8" til 1/4" adapter installeret i endedækslet.

• Installer en 3/8" fi tting, ved at fjerne 3/8" til 1/4" adapteren, hvis denne forefi ndes. Skru fi ttingen ind i endedækslet og stram godt til. Brugervejledning Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter. Klargøring af maskinen (fi g. C)

• Dræn alt kondensvand ud af luftkompressorbeholderne og slangerne.

• Smør maskinen. Se “Vedligeholdelse”.

• Tag alle søm ud af magasinet.

• Lås sømskubberen (11) i bageste position.

• Check at kontaktudløseren (3) og sømskubberen (11) kan bevæges frit. Brug ikke maskinen, hvis kontaktudløseren eller sømskubberen ikke kan bevæges frit.

• Check at luftforsyningstrykket er under det maksimalt anbefalede arbejdstryk.

• Tilslut luftslangen til fi ttingen på maskinen.

• Check for hørlige lækager omkring ventiler og fl angepakninger.

• Sæt lufttrykket på det minimale, anbefalede arbejdstryk. Brug aldrig en maskine, der lækker eller har beskadigede dele. Brug i koldt vejr Når maskinen bruges ved temperaturer under frysepunktet:

• Hold maskinen så varm som muligt før brugen.

• Afbryd luftledningen fra maskinen

• Kom 10 til 15 dråber D EWALT olie til pneumatisk værktøj (eller vintertilberedt pneumatisk olie med ætylenglykol) ind i luftindtagningen.

• Sæt lufttrykket op til det normale arbejdsniveau.

• Brug maskinen på normal vis. Brug i varmt vejr Maskinen bør kunne arbejde normalt. Undgå varme eller direkte sollys for at undgå beskadigelse af støddæmperne, o-ringene og andre dele af gummi. Fyldning af maskinen (fi g. C) Afbryd altid luftforsyningen fra maskinen, før sømmene fyldes i.

• Lås sømskubberen (11) i bageste position.

• Vælg en passende kollationeret sømstok/ sømstokke. Se “Tekniske data”.

• Indsæt kollationerede sømstokke i påfyldningsrevnen oven på magasinet.

• Lås sømskubberen op ved at trække bagud og omhyggeligt skubbe sømskubberen fremad, så den aftrækker imod sømmene. Aktivering af maskinen (fi g. D) Disse maskiner er udstyret med en aftrækker/ låsekontakt (1). Hvis denne kontakt er drejet til højre, kan maskinen ikke aktiveres. Er denne kontakt i midten, er maskinen helt klar til at arbejde. Maskinen har to funktionsmåder: Sekventielt virkende eller stødvirkende funktion. Aftrækkeren på maskinen bestemmer, hvordan maskinen aktiveres.10 DANSK Sekventielt virkende funktion Den sekventielt virkende funktion bruges til sømning med afbrydelser, hvor der ønskes en meget omhyggelig og nøjagtig placering.

• Anbring den grå aftrækker som beskrevet ovenfor.

• Skub kontaktudløseren mod arbejdets overfl ade.

• Træk i aftrækkeren for at aktivere maskinen. Hvert stød af aftrækkeren med kontaktudløserne skubbet mod arbejdets overfl ade vil slå et søm i. Stødvirkende funktion Den stødvirkende funktion bruges ved hurtig sømning på fl ade, stationære overfl ader.

• Anbring den sorte aftrækker som beskrevet ovenfor.

• For at slå et enkelt søm i: Betjen maskinen som beskrevet i forbindelse med den sekventielt virkende funktion.

• For at slå fl ere søm i: Træk først i aftrækkeren, og skub derefter gentagne gange kontaktudløseren mod arbejdets overfl ade. Hold ikke aftrækkeren trykket ned, når maskinen ikke er i brug. Behold aftrækkerens låsekontakt drejet til højre for at forhindre, at den går i gang ved en fejltagelse, når maskinen ikke er i brug. Tør brandlås For at beskytte maskinen mod skader er disse maskiner udstyret med en tør brandlås. Den tørre brandlås forhindrer at maskinen går i gang, når magasinet er næsten tomt. Følg anvisningerne om påfyldning for at fylde nye stokke med kollaterede søm i maskinen, når der er hen ved 4 - 5 søm tilbage i magasinet og maskinen standser. Se “Fyldning af maskinen”. Udtagning af et søm, der sidder fast (fi g. E) Følg disse anvisninger for at fjerne et søm, der sidder fast i næsestykket:

• Afbryd luftledningen fra maskinen

• Lås aftrækkeren med aftrækker/låsekontakten

• Tag alle søm ud af magasinet.

• Lad samtidig magasinet (4) glide tilbage, som pilen viser (15), for at få det bøjede søm fri.

• Tag det bøjede søm ud, brug om nødvendigt tænger.

• Hvis drivbladet er i positionen nede, skubbes drivbladet opad med en skruetrækker.

• Kan sømmet ikke trækkes ud med magasinet trykket tilbage på det første stop, så tag magasinet helt ud af maskinen. Dette kan gøres ved at holde knastlåsen (12) fast indad, mens magasinet trækkes tilbage, indtil det kommer fri af maskinen.

• Magasinet sættes i igen som følger: Sæt låsestiften (14) ind i magasinets klamme, stil magasinets forende på linje med knagerne på næsestykket (16), skub indad på knastlåsen (12) og skub magasinet på maskinen.

• Fyld søm i magasinet. Se “Fyldning af maskinen”. Hvis der tit sidder søm fast i næsestykket, bør maskinen sendes til service på et autoriseret DEWALT serviceværksted. Dybdeindstilling (fi g. F) For at nedsÊtte risikoen for alvorlig personskade fra utilsigtet aktivering under fors¯g p at justere dybden, skal man ALTID:

• Undg kontakt med aftrÊkkeren, mens der foretages justeringer. Den dybde, hvori sømmene slås i, kan justeres med dybdeindstillingen på maskinens næsestykke.

• Dybden reduceres ved at trykke oplåsningsknappen ind (17). Skub kontaktudløseren (3) nedad. Tryk på låseknappen (18) for at sikre kontaktudløseren.

• Tryk oplåsningsknappen (17) ind for at forøge dybden. Skub kontaktudløseren (3) så meget opad som ønsket. Tryk på låseknappen (18) for at sikre kontaktudløseren. Bælte-/spærkrog Disse maskiner har en integreret bælte-/spærkrog. Denne krog kan drejes til begge sider af maskinen og kan foldes til side når den ikke er i brug. Udtagning af bælte-/spærkrogen:

• Fjern luftslangen fra fi ttingen på maskinen.11 DANSK

• Brug tænger eller en skruenøgle til at fjerne møtrikken til bælte-/spærkrogen fra maskinens endedæksel.

• Fjern bælte-/spærkrogen, spændeskiven og stoppefjederen. Vedligeholdelse Din DEWALT maskine er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt. Foretag følgende vedligeholdelse hver dag: Smør maskinen med 10-15 dråber DEWALT pneumatisk maskinolie

• Kom dråberne ind i luftfi ttingen på maskinens endedæksel. Dræn alt kondensvand ud af luftkompressorbeholderne og slangerne.

• Åben afl uftningshanerne eller andre dræningsventiler på kompressorbeholderne.

• Lad alt opsamlet vand løbe ud af slangerne. Rens magasin, skubber og kontaktudløsermekanismen.

• Rens ved at blæse med trykluft. Sørg for at alle befæstelseselementer på maskinen sidder stramt og er ubeskadigede.

• Stram løse befæstelseselementer med passende værktøj. Fejlfi nding Hvis værktøjet ikke ser ud til at virke korrekt, følg da anvisningerne nedenfor. Løser dette ikke problemet, kontakt da dit reparationsværksted. Værktøjet fungerer ikke

• Check luftforsyningen.

• Hvis temperaturen er lav, skal maskinen varmes op. Maskinen har ikke kraft nok

• Check luftforsyningen.

• Check at luftudblæsningen er fri.

• Smør maskinen. Topdækslet lækker luft

• Stram dækselskruerne. Maskinen springer over søm

• Rens magasinet og næsestykket.

• Check at magasinlåsen holder magasinet fast. Befæstelseselementerne sidder fast i maskinen

• Sørg for kun at bruge befæstelseselementer af den angivne type.

• Check at magasinlåsen holder magasinet fast.

• Stram skruerne i næsestykket. Miljøbeskyttelse Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit D EWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt. Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer. Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

EWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte D EWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne.12 Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale D EWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede D EWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU. com. Opslidt værktøj og miljøet Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Afl ever den til et opsamlingssted i din kommune eller til et DEWALT serviceværksted. DEWALT service Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DEWALT. På grund af forskning og udvikling kan ovenstående specifi kationer ændres, hvilket ikke meddeles separat. DANSK GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI • Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit D EWALT- værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE • Vedligeholdelsen eller service af dit DEWALT- værktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI • Hvis et DEWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.

• At der ikke er udført uautoriserede reparationer.

• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder. Oplysninger om nærmeste D EWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT. Alternativt kan De også fi nde en liste over DEWALT-autoriserede serviceværksteder og detaljer om vor eftersalgs- service på Internettet på følgende adresse: www.2helpU.com.13 DEUTSCH

• Du må aldri aktivere spikerslageren i tomrom.
