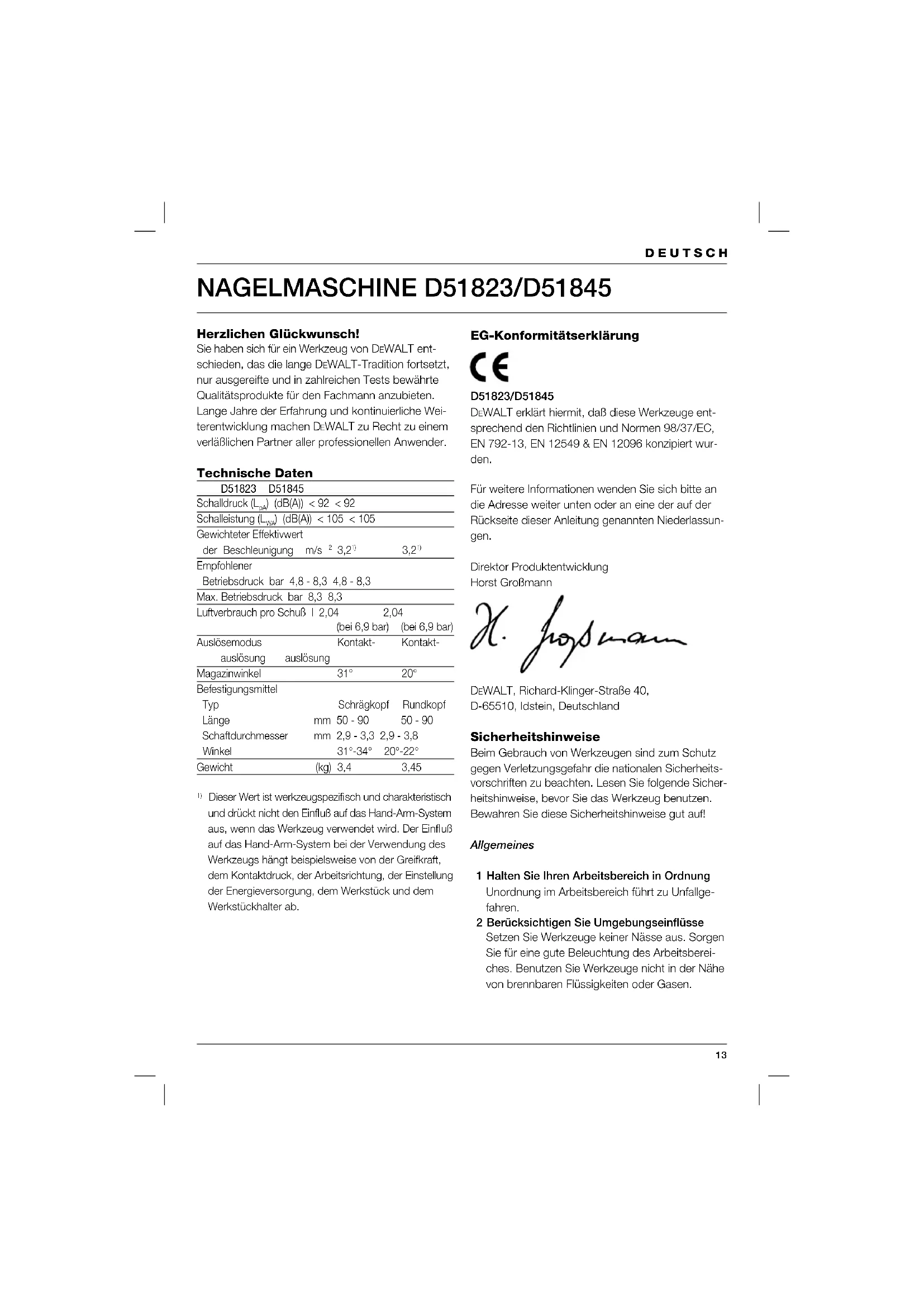

BEDIENUNGSANLEITUNG D51823 DEWALT

Herzlichen Glückwunsch! Sie haben sich für ein Werkzeug von DEWALT ent- schieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Wei- terentwicklung machen D EWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. Technische Daten D51823 D51845 Schalldruck (L

) (dB(A)) < 105 < 105 Gewichteter Effektivwert der Beschleunigung m/s

Empfohlener Betriebsdruck bar 4,8 - 8,3 4,8 - 8,3 Max. Betriebsdruck bar 8,3 8,3 Luftverbrauch pro Schuß l 2,04 2,04 (bei 6,9 bar) (bei 6,9 bar) Auslösemodus Kontakt- Kontakt- auslösung auslösung Magazinwinkel 31° 20° Befestigungsmittel Typ Schrägkopf Rundkopf Länge mm 50 - 90 50 - 90 Schaftdurchmesser mm 2,9 - 3,3 2,9 - 3,8 Winkel 31°-34° 20°-22° Gewicht (kg) 3,4 3,45

Dieser Wert ist werkzeugspezifi sch und charakteristisch und drückt nicht den Einfl uß auf das Hand-Arm-System aus, wenn das Werkzeug verwendet wird. Der Einfl uß auf das Hand-Arm-System bei der Verwendung des Werkzeugs hängt beispielsweise von der Greifkraft, dem Kontaktdruck, der Arbeitsrichtung, der Einstellung der Energieversorgung, dem Werkstück und dem Werkstückhalter ab. EG-Konformitätserklärung D51823/D51845 DEWALT erklärt hiermit, daß diese Werkzeuge ent- sprechend den Richtlinien und Normen 98/37/EC, EN 792-13, EN 12549 & EN 12096 konzipiert wur- den. Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassun- gen. Direktor Produktentwicklung Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland Sicherheitshinweise Beim Gebrauch von Werkzeugen sind zum Schutz gegen Verletzungsgefahr die nationalen Sicherheits- vorschriften zu beachten. Lesen Sie folgende Sicher- heitshinweise, bevor Sie das Werkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf! Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfallge- fahren. 2 Berücksichtigen Sie Umgebungseinfl üsse Setzen Sie Werkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsberei- ches. Benutzen Sie Werkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.14 DEUTSCH 3 Halten Sie Kinder fern! Sorgen Sie dafür, daß Kinder oder Besucher das Werkzeug nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachlicher Anleitung benutzen. 4 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden. 5 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeits- handschuhe und rutschfestes Schuhwerk emp- fehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. 6 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. 7 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind. 8 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vor- satzgeräte für schwere Arbeiten. Mit dem richti- gen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Werkzeug, die nicht der bestim- mungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. 9 Pfl egen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett. 10 Kontrollieren Sie Ihr Werkzeug auf Beschädigungen Vor Gebrauch ist das Werkzeug auf einwandfreie und bestimmungsgemäße Funktion zu überprü- fen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb des Werk zeuges zu gewährleisten. Beschädigte Teile und Schutz- vorrichtungen müssen vorschriftsgemäß repariert oder ausgewechselt werden. 11 Lassen Sie Reparaturen nur von einer D

WALT-Kundendienstwerkstatt ausführen Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer D EWALT-Kundendienstwerkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen. Zusätzliche Sicherheitsanweisungen für Druckluftnagelmaschinen

• Tragen Sie stets eine Schutzbrille.

• Tragen Sie stets einen Gehörschutz.

• Verwenden Sie ausschließlich die im Handbuch angegebenen Befestigungsmittel.

• Verwenden Sie keine Ständer, um das Werkzeug an einer Halterung zu befestigen.

• Verwenden Sie das Werkzeug ausschließlich für den in diesem Handbuch angegebenen Zweck.

• Vergewissern Sie sich vor jeder Arbeit mit dem Gerät, daß der Sicherheits- und Auslöseme- chanismus einwandfrei arbeitet und sämtliche Muttern und Schrauben fest sitzen.

• Verwenden Sie für den Anschluß an das Druck- luftsystem Schnellkupplungen. Das dichtungslose Anschlußstück muß so am Werkzeug angebracht werden, daß die Druckluft nach dem Trennen nicht im Werkzeug bleibt.

• Verwenden Sie immer saubere, trockene Druckluft. Verwenden Sie kein Sauerstoff oder brennbare Gase als Energiequelle für dieses Werkzeug.

• Schließen Sie dieses Werkzeug nur dann an einer Luftversorgung an, wenn der maximal zulässige Druck des Werkzeugs nicht mehr als 10% über- schritten wird. Bei höheren Druckwerten muß ein Druckminderventil mit nachgeschaltetem Sicher- heitsventil in die Druckluftversorgung eingebaut werden.

• Verwenden Sie ausschließlich Schläuche mit Nennwerten, die den maximalen Betriebsdruck des Werkzeugs überschreiten.15 DEUTSCH

• Vor dem Transport des Werkzeugs trennen Sie es vom Druckluftsystem, besonders in Fällen, wo Leitern verwendet werden oder wo beim Transport ungewöhnliche Körperhaltungen einge- nommen werden müssen.

• Wenn das Werkzeug nicht gebraucht wird, tren- nen Sie es von der Druckluftversorgung.

• Vermeiden Sie einen Verschleiß oder eine Be- schädigung des Werkzeugs, wie beispielsweise durch: - Stranz- oder Gravurarbeiten - Veränderungen, die vom Hersteller nicht zugelassen sind - Ein Führen entlang von Schablonen, die aus hartem Material wie Stahl bestehen - Fallen lassen oder über den Boden schieben - Zuviel Druck ausüben

• Verwenden Sie das Werkzeug nicht als Hammer.

• Richten Sie Befestigungswerkzeuge niemals auf Sie selbst oder andere Personen.

• Halten Sie das Werkzeug während der Arbeit so, daß im Falle eines Rückstoßes durch einen Ausfall der Energieversorgung oder durch harte Stellen im Werkstück keine Verletzungen am Kopf oder am Körper verursacht werden können.

• Lösen Sie das Befestigungswerkzeug niemals im freien Raum aus.

• Tragen Sie das Werkzeug im Arbeitsbereich nur am Griff und niemals mit betätigtem Auslöser.

• Berücksichtigen Sie die Bedingungen im Ar- beitsbereich. Befestigungsmittel können dünne Werkstücke durchdringen oder von den Ecken und Kanten des Werkstücks abrutschen, was Personen gefährden kann.

• Treiben Sie keine Befestigungsmittel in der Nähe der Werkstückkanten ein.

• Treiben Sie keine Befestigungsmittel oben auf bereits vorhandenen Befestigungsmitteln ein.

• Verwenden Sie ausschließlich die vom Hersteller oder seinem autorisieren Vertreter angegebenen Ersatzteile.

• Lassen Sie Reparaturen nur vom Hersteller oder seinem autorisierten Vertretern ausführen, die die Information in diesem Handbuch sorgfältig berücksichtigen und die entsprechenden Werk- zeuge und Ausrüstungen haben.

• Zerlegen oder blockieren Sie niemals Teile des Befestigungswerkzeugs, wie beispielsweise das Sicherheitsjoch.

• Lassen Sie das Werkzeug richtig und in regelmäßigen Abständen warten. Es befi nden sich folgende Bildzeichen auf dem Werkzeug: Pneumatikwerkzeug mit Sicherheitsjoch. Verwenden Sie das Werkzeug niemals auf einer Leiter. Kompatible Nagelwinkel. Maximale Anzahl an Nägeln im Magazin. Nageldurchmesser. Nagellänge. Max. Betriebsdruck. Nageltyp: Rundkopf. Nageltyp: Schrägkopf. Überprüfen der Lieferung Die Verpackung enthält: 1 Nagelmaschine 1 Folgeauslöser 1 Schutzbrille 1 Bedienungsanleitung

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.16 DEUTSCH Beschreibung (Abb. A) Ihre Nagelmaschine D51823/D51845 wurde zum Eintreiben von Befestigungsmitteln in Holzwerkstük- ke konstruiert. 1 Auslöser/Einschaltsperre 2 Luftanschlußstück 3 Kontaktanschlag 4 Magazin Zusammenbau und Einstellung Wahl des Auslösers Diese Werkzeuge sind mit einem Schlagauslöser zusammengebaut. Ein Folgenauslöser befi ndet sich ebenfalls in der Originalverpackung. Defi nition des “Schlagauslösers” und des “Folgeauslösers” siehe unten. - Beim grauen Auslöser mit dem auf der Seite aufgedruckten einzelnen Nagel handelt es sich um den Folgeauslöser. Wird dieser Satz eingebaut, so arbeitet das Werkzeug im Folgeauslösemo- dus. - Beim schwarzen Auslöser mit den auf der Seite aufgedruckten drei Nägeln handelt es sich um den Schlagauslöser. Wird dieser Satz eingebaut, so arbeitet das Werkzeug im Schlagauslösemo- dus. Ausbau des Auslösers (Abb. B)

• Trennen Sie die Luftleitung vom Werkzeug.

• Entfernen Sie alle Nägel aus dem Magazin.

• Entfernen Sie die Gummihülse (5) aus dem Ende des Führungsstifts (6).

• Entfernen Sie den Führungsstift.

• Entfernen Sie die Auslöserbaugruppe (7). Anbringen des Auslösers (Abb. B)

• Wählen Sie den entsprechenden Auslöser.

• Setzen Sie die Auslöserbaugruppe in den ent- sprechenden Freiraum ein, und stellen Sie sicher, daß die Auslöserfeder (8) richtig sitzt.

• Stellen Sie sicher, daß die Kontaktanschlagfüh- rung (9) vollständig nach oben geschoben ist, so daß sie bündig mit dem Werkzeuggehäuse und mit den Gehäusebohrungen (10) ausgerichtet ist.

• Stecken Sie den Führungsstift (6) durch den Werkzeugrahmen, die Kontaktanschlagführung und die Auslöserbaugruppe.

• Schieben Sie die Gummihülse (5) auf das Ende des Führungsstifts. Luftanschlußstück (Abb. A) Diese Werkzeuge haben ein 3/8"-Standard-Rohrge- winde für das Luftanschlußstück (2). Das Werkzeug ist mit einem 3/8" auf 1/4"-Adapter in der Endkappe montiert.

• Umwickeln Sie das männliche Ende des An- schlußstücks mit Tefl on-Band, um Luftlecks zu vermeiden.

• Um ein 1/4"-Anschlußstück anzubringen, schrauben Sie das Anschlußstück in den 3/8" auf 1/4"-Adapter in der Endkappe und ziehen Sie es fest an.

• Um ein 3/8"-Anschlußstück anzubringen, entfer- nen Sie den 3/8" auf 1/4"-Adapter, falls vorhanden. Schrauben Sie das Anschluß- stück in die Endkappe und ziehen Sie es fest an. Gebrauchsanweisung Beachten Sie immer die Sicherheits- hinweise und die gültigen Vorschriften. Vorbereiten des Werkzeugs (Abb. C)

• Lassen Sie sämtliche Kondensation aus den Luft- kompressortanks und Schläuchen ab.

• Schmieren Sie das Werkzeug. Siehe “Wartung”.

• Entfernen Sie alle Nägel aus dem Magazin.

• Sichern Sie den Nagelschieber (11) in der hinte- ren Stellung.

• Vergewissern Sie sich, daß sich der Kontakt- anschlag (3) und der Nagelschieber (11) ungehin- dert bewegen können. Verwenden Sie das Werkzeug nicht, wenn sich der Kontaktanschlag oder der Nagelschieber nicht ungehindert bewegen können.

• Vergewissern Sie sich, daß der Druck der Luft- versorgung den maximal empfohlenen Betriebs- druck unterschreitet.

• Verbinden Sie den Luftschlauch mit dem An- schlußstück am Werkzeug.

• Stellen Sie fest, ob Lecks im Bereich der Ventile und Dichtungen hörbar sind.17 DEUTSCH

• Stellen Sie den Luftdruck auf den empfohlenen Mindestbetriebsdruck ein. Verwenden Sie niemals ein undichtes Werkzeug oder ein Werkzeug mit be- schädigten Teilen. Betrieb bei kalten Witterungsbedingungen Werden die Werkzeuge bei Temperaturen unterhalb des Gefrierpunkts betrieben:

• Halten Sie das Werkzeug so warm wie möglich, bevor Sie es verwenden.

• Trennen Sie die Luftleitung vom Werkzeug.

• Geben Sie 10 bis 15 Tropfen DeWALT-Öl für Pleumatikwerkzeuge (oder Winter-Pneumatiköl mit Ethylenglykol) in den Lufteinlaß.

• Stellen Sie den Luftdruck auf maximal 5.5 bar ein.

• Verbinden Sie den Luftschlauch mit dem An- schlußstück am Werkzeug.

• Laden Sie die Nägel wie unten beschrieben in das Magazin.

• Lösen Sie das Werkzeug 5 bis 6 Mal in einem Holzrest aus, um die O-Ringe zu schmieren.

• Erhöhen Sie den Luftdruck auf den normalen Betriebsdruck.

• Verwenden Sie das Werkzeug auf die normale Art und Weise. Betrieb bei heißen Witterungsbedingungen Das Werkzeug sollte normal arbeiten. Vermeiden Sie Hitze durch direkte Sonneneinstrahlung, um zu verhindern, daß die Anschläge, O-Ringe und andere Gummiteile beschädigt werden. Laden des Werkzeugs (Abb. C) Trennen Sie das Werkzeug immer zuerst von der Luftversorgung, bevor Befestigungsmittel geladen werden.

• Sichern Sie den Nagelschieber (11) in der hinte- ren Stellung.

• Wählen Sie einen entsprechenden zusammenge- stellten Nagelschaft. Siehe “Technische Daten”.

• Setzen Sie den Nagelschaft (die Nagelschäfte) in den Ladeschlitz oben im Magazin.

• Entriegeln Sie den Nagelschieber, indem Sie ihn nach hinten ziehen. Schieben Sie den Nagelschieber vorsichtig nach vorne schieben, um ihn gegen die Nägel zu drücken. Auslösen des Werkzeugs (Abb. D) Diese Werkzeuge sind mit Auslöser/Einschaltsperre (1) ausgestattet. Nach rechts gedreht verhindert dieser Schalter, daß das Werkzeug ausgelöst wird. Befi ndet sich der Schalter in der Mitte, so ist das Werkzeug vollständig funktionsfähig. Dieses Werkzeug läßt sich in zwei Betriebsarten benutzen: Folgeauslösemodus oder Schlagauslösemodus. Durch den am Werkzeug angebrachten Auslöser wird der Auslösemodus bestimmt. Folgeauslösemodus Der Folgeauslösemodus wird für das Nageln mit Unterbrechungen verwendet, bei dem ein sehr vorsichtiges und genaues Plazieren gewünscht wird.

• Bringen Sie den grauen Auslöser wie oben be- schrieben an.

• Drücken Sie den Kontaktanschlag gegen die Arbeitsfl äche.

• Ziehen Sie den Auslöser, um das Werkzeug auszulösen. Bei jedem Ziehen des Auslösers und gegen die Arbeitsfl äche gedrücktem Kontaktan- schlag wird ein Nagel eingetrieben. Schlagauslösung Der Schlagauslösemodus wird für ein schnelles Nageln auf fl achen, stationären Flächen verwendet.

• Bringen Sie den schwarzen Auslöser wie oben beschrieben an.

• Um einen einzelnen Nagel einzutreiben: Bedienen Sie das Werkzeug auf die gleiche Art und Weise wie beim Folgeauslösemodus.

• Um mehrere Nägel einzutreiben: Ziehen Sie zu- nächst den Auslöser, und drücken Sie anschlie- ßend den Kontaktanschlag wiederholt gegen die Arbeitsfl äche. Halten Sie den Auslöser nicht gedrückt, wenn das Werkzeug nicht verwendet wird. Lassen Sie die Auslöser-Ein- schaltsperre in der Rechtsstellung, um ein versehentliches Auslösen zu verhindern, wenn das Werkzeug nicht verwendet wird.18 DEUTSCH Trockenfeuersperre Um das Werkzeug vor einer Beschädigung zu schützen, ist es mit einer Trockenfeuersperre aus- gestattet. Die Trockenfeuersperre verhindert, daß das Werkzeug ausgelöst wird, wenn das Magazin fast leer ist. Sind noch etwa 4 bis 5 Nägel im Ma- gazin übrig und das Werkzeug läßt sich nicht mehr betätigen, folgen Sie den Ladeanweisungen, um die zusammengestellten Nagelschäfte zu laden. Siehe “Laden des Werkzeugs”. Befreien eines verklemmten Nagels (Abb. E) Falls ein Nagel im Nasenstück eingeklemmt ist, folgen Sie diesen Anweisungen, um den Nagel zu entfernen:

• Trennen Sie die Luftleitung vom Werkzeug.

• Sichern Sie den Auslöser mit der Einschaltsperre.

• Entfernen Sie alle Nägel aus dem Magazin.

• Klappen Sie die Nockenklinke (12) nach oben.

• Schieben Sie die Nockenklinke wie durch den Pfeil (13) dargestellt fest nach innen und halten Sie sie dort, bis der schmale Teil des Klinkenstifts (14) frei liegt.

• Schieben Sie gleichzeitig wie durch den Pfeil (15) angegeben das Magazin (4) nach hinten, um den verbogenen Nagel freizulegen.

• Entfernen Sie den verbogenen Nagel gegebenen- falls mit einer Zange.

• Befi ndet sich der Austreiber in der unteren Stellung, schieben Sie ihn mit einem Schraubendreher nach oben.

• Kann der Nagel nicht entfernt werden, wenn das Magazin bis zum ersten Anschlag eingefahren ist, entfernen Sie das Magazin komplett vom Werk- zeug. Dies kann erfolgen, indem die Nockenklin- ke (12) fest nach innen gehalten wird, während das Magazin nach hinten gezogen wird, bis es vom Werkzeug getrennt ist.

• Um das Magazin wieder anzubringen, setzen Sie den Klinkenstift (14) in die Magazinhalterung, richten Sie das vordere Ende des Magazins mit den Nasenstückstegen (16) aus, drücken Sie die Nockenklinke (12) nach innen, und schieben Sie das Magazin auf das Werkzeug.

• Schieben Sie das Magazin nach vorne in die vollständig geschlossene Stellung.

• Drücken Sie die Nockenklinke (12) in die verrie- gelte Stellung.

• Verbinden Sie den Luftschlauch mit dem An- schlußstück am Werkzeug.

• Laden Sie Nägel in das Magazin. Siehe “Laden des Werkzeugs”. Falls sich Nägel häufi g im Nasenstück verklemmen, lassen Sie das Werkzeug von einer DeWALT-Kundendienstwerk- statt instandsetzen. Tiefeneinstellung (Abb. F) Zur Reduzierung der Verletzungsgefahr durch ein versehentliches Auslˆsen beim Einstellen der Tiefe, muss IMMER Folgendes beachtet werden.

• Verriegeln Sie den Auslˆser in der AUS-Stellung.

• Trennen Sie die Luftleitung.

• Vermeiden Sie beim Vornehmen der Einstellungen den Kontakt mit dem Auslˆser. Die Tiefe, mit der die Nägel eingetrieben werden, kann mit Hilfe der Tiefeneinstellung am Nasenstück des Werkzeugs eingestellt werden.

• Um die Tiefe zu verringern, drücken Sie den Entriegelungsknopf (17). Schieben Sie dann den Kontaktanschlag (3) nach unten. Drücken Sie den Verriegelungsknopf (18), um den Kontaktanschlag zu sichern.

• Um die Tiefe zu erhöhen, drücken Sie den Entriegelungsknopf (17). Schieben Sie dann den Kontaktanschlag (3) so weit wie gewünscht nach oben. Drücken Sie den Verriegelungsknopf (18), um den Kontaktanschlag zu sichern. Riemen/Sparrenhaken Diese Werkzeuge haben einen integrierten Riemen/ Sparrenhaken. Der Haken kann auf jede Werkzeug- seite gedreht und aus dem Weg geklappt werden, wenn er nicht verwendet wird. Um den Riemen/Sparrenhaken zu entfernen:

• Trennen Sie den Luftschlauch vom Anschlußstück am Werkzeug.

• Verwenden Sie eine Zange oder einen Schrau- benschlüssel, um die Mutter für den Riemen/ Sparrenhaken von der Endkappe des Werkzeugs zu entfernen.19 DEUTSCH

• Entfernen Sie den Riemen/Sparrenhaken, die Unterlegscheibe und die Rastfeder. Wartung Ihr DeWALT-Werkzeug wurde für eine lange Le- bensdauer und einen möglichst geringen Wartungs- aufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pfl ege und Reinigung voraus. Führen Sie die folgenden Wartungsmaßnahmen täglich durch: Schmieren Sie das Werkzeug mit 10-15 Tropfen DeWALT-Öl für Pneumatikwerkzeuge.

• Geben Sie die Tropfen in das Luftanschlußstück an der Endkappe des Werkzeugs. Lassen Sie sämtliche Kondensation aus den Luftkompressortanks und Schläuchen ab.

• Öffnen Sie die Hähne bzw. sonstigen Ablaßventile an den Kompressionstanks.

• Lassen Sie angesammeltes Wasser aus den Schläuchen ab. Reinigen Sie das Magazin, den Schieber und den Kontaktanschlagmechanismus.

• Reinigen Sie die Teile mit Druckluft. Stellen Sie sicher, daß sämtliche Befestigungen am Werkzeug fest sitzen und nicht beschädigt sind.

• Ziehen Sie lose Befestigungen mit einem entspre- chenden Werkzeug an. Störungsbehebung Falls Ihr Gerät nicht ordnungsgemäß funktioniert, befolgen Sie folgende Hinweise. Falls die Störung damit nicht behoben wird, wenden Sie sich bitte an Ihren Kundendienst. Das Werkzeug arbeitet nicht.

• Überprüfen Sie die Luftversorgung.

• Ist die Temperatur zu niedrig, wärmen Sie das Werkzeug auf. Das Werkzeug liefert nicht genügend Leistung.

• Überprüfen Sie die Luftversorgung.

• Überprüfen Sie, ob der Luftauslaß frei ist.

• Schmieren Sie das Werkzeug. Aus der oberen Kappe strömt Luft.

• Ziehen Sie die Kappenschrauben fest. Das Werkzeug läßt Nägel aus.

• Überprüfen Sie die Luftversorgung.

• Schmieren Sie das Werkzeug.

• Reinigen Sie das Magazin und das Nasenstück.

• Überprüfen Sie, ob die Magazinklinke das Maga- zin fest hält. Befestigungsmittel verklemmen sich im Werkzeug.

• Vergewissern Sie sich, daß nur Befestigungsmit- tel des spezifi zierten Typs verwendet werden.

• Überprüfen Sie, ob die Magazinklinke das Maga- zin fest hält.

• Ziehen Sie die Nasenstückschrauben an. Umweltschutz Getrennte Sammlung Dieses Produkt darf nicht zusammen mit normalem Hausmüll entsorgt werden. Wenn Sie Ihr D EWALT Produkt ersetzen möchten oder es ausgedient hat, entsorgen Sie es nicht mit dem normalen Hausmüll. Geben Sie dieses Produkt an Sammelstellen zur getrennten Erfassung ab oder stellen Sie es zur Abholung bereit. Durch getrennte Sammlung von gebrauchten Produkten und Verpackungen kann sichergestellt werden, dass sie dem Recycling zugeführt und wiederverwertet werden. Die Wiederverwendung von recyceltem Material trägt zur Verhinderung von Umweltverschmutzung und zur Reduzierung des Rohstoffsbedarfs bei. Nach Maßgabe örtlicher Vorschriften ist die getrennte Sammlung von elektrischen Geräten u. U. über Abholung, Sammelstellen oder den Fachhändler möglich, wo das Produkt ursprünglich bezogen wurde.20 DEWALT betreibt eine Einrichtung zur Sammlung und zum Recycling von ausgedienten D EWALT- Produkten. Wenn Sie von diesem Service Gebrauch machen möchten, bringen Sie Ihr Produkt zur Kundendienstwerkstatt zurück, die es für Sie dem Recycling zuführen wird. Für die Adresse einer Kundendienstwerkstatt in Ihrer Nähe setzen Sie sich bitte mit der örtlichen

EWALT-Niederlassung unter der in dieser Anleitung angegebenen Anschrift in Verbindung. Eine Übersicht der D EWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet: www.2helpU.com. Recycling (nicht zutreffend für Öster- reich und die Schweiz) Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachge- recht entsorgt werden müssen. DEWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DEWALT-Werkzeuge können beim Handel abgegeben oder direkt an DE- WALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Rest- stoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern. GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE • Wenn Sie mit der Leistung Ihres DEWALT-Elektro- werkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr D EWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer D EWALT- Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE • Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garan- tieren wir:

• Kostenlose Beseitigung eventueller Störungen

• Kostenlosen Ersatz aller schadhaften Teile

• Kostenlosen und fachmännischen Reparatur- service

• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile ver- wendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit D EWALT-Elektrowerkzeu- gen geeignet bezeichnet worden sind. Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALT- Kundendienstwerkstätte und weitere Informationen fi nden Sie auch im Internet: www.2helpU.com. Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungs- rechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange wei- tergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen. DEUTSCH21 ENGLISH
