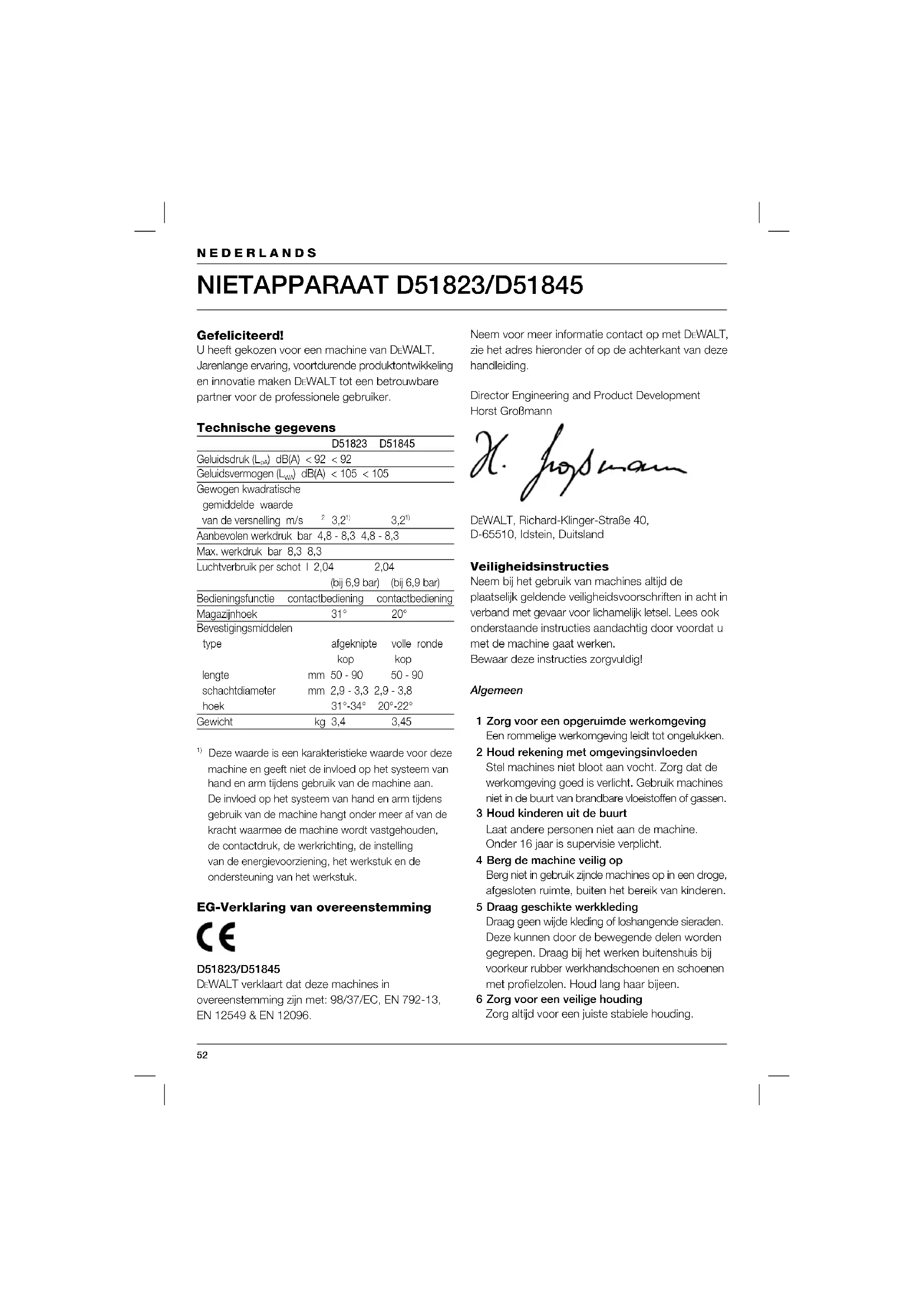

GEBRUIKSAANWIJZING D51823 DEWALT

Gefeliciteerd! U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken D EWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens D51823 D51845 Geluidsdruk (L

) dB(A) < 105 < 105 Gewogen kwadratische gemiddelde waarde van de versnelling m/s

Aanbevolen werkdruk bar 4,8 - 8,3 4,8 - 8,3 Max. werkdruk bar 8,3 8,3 Luchtverbruik per schot l 2,04 2,04 (bij 6,9 bar) (bij 6,9 bar) Bedieningsfunctie contactbediening contactbediening Magazijnhoek 31° 20° Bevestigingsmiddelen type afgeknipte volle ronde kop kop lengte mm 50 - 90 50 - 90 schachtdiameter mm 2,9 - 3,3 2,9 - 3,8 hoek 31°-34° 20°-22° Gewicht kg 3,4 3,45

Deze waarde is een karakteristieke waarde voor deze machine en geeft niet de invloed op het systeem van hand en arm tijdens gebruik van de machine aan. De invloed op het systeem van hand en arm tijdens gebruik van de machine hangt onder meer af van de kracht waarmee de machine wordt vastgehouden, de contactdruk, de werkrichting, de instelling van de energievoorziening, het werkstuk en de ondersteuning van het werkstuk. EG-Verklaring van overeenstemming D51823/D51845

EWALT verklaart dat deze machines in overeenstemming zijn met: 98/37/EC, EN 792-13, EN 12549 & EN 12096. Neem voor meer informatie contact op met D EWALT, zie het adres hieronder of op de achterkant van deze handleiding. Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Duitsland Veiligheidsinstructies Neem bij het gebruik van machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met gevaar voor lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. 2 Houd rekening met omgevingsinvloeden Stel machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik machines niet in de buurt van brandbare vloeistoffen of gassen. 3 Houd kinderen uit de buurt Laat andere personen niet aan de machine. Onder 16 jaar is supervisie verplicht. 4 Berg de machine veilig op Berg niet in gebruik zijnde machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen. 5 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profi elzolen. Houd lang haar bijeen. 6 Zorg voor een veilige houding Zorg altijd voor een juiste stabiele houding.53 NEDERLANDS 7 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. 8 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel. 9 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de bedieningsorganen droog en vrij van olie en vet. 10 Controleer de machine op beschadigingen Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. 11 Wendt u voor reparaties tot een erkend

EWALT Service-center Deze machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd. Aanvullende veiligheidsinstructies voor pneumatische nietapparaten

• Draag altijd een veiligheidsbril.

• Draag altijd gehoorbescherming.

• Gebruik alleen de bevestigingsmiddelen die in deze handleiding zijn gespecifi ceerd.

• Gebruik geen standers om het apparaat op een steun te monteren.

• Gebruik het apparaat niet voor enig ander doel dan gespecifi ceerd in deze handleiding.

• Controleer voor ieder gebruik of het veiligheids- en trekkermechanisme goed functioneert en of alle bouten en moeren goed vast zitten.

• Gebruik snelkoppelingen voor aansluiting op het persluchtsysteem. Monteer de niet-afsluitbare nippel op zo’n manier dat er na het ontkoppelen geen perslucht in het apparaat achter blijft.

• Gebruik altijd schone, droge perslucht. Gebruik geen zuurstof of brandbare gassen als energiebron voor dit apparaat.

• Sluit het apparaat alleen aan op een luchttoevoer waar de maximaal toelaatbare druk van het apparaat niet meer dan 10% kan worden overschreden. Wanneer de druk hoger is, moet een drukreduceerventiel inclusief een benedenveiligheidsventiel in de drukluchttoevoer worden ingebouwd.

• Gebruik alleen slangen met hogere specifi caties dan de maximum bedrijfsdruk van het apparaat.

• Ontkoppel het apparaat van het persluchtsysteem, voor u het apparaat gaat vervoeren, speciaal waar ladders worden gebruikt of waar een ongebruikelijke lichaamshouding wordt aangenomen tijdens het vervoer.

• Ontkoppel het apparaat van de luchttoevoer indien niet in gebruik.

• Voorkom verzwakking of beschadiging van het apparaat, bijvoorbeeld door: - doorboren of krassen - wijzigingen die niet geautoriseerd zijn door de fabrikant - geleiding langs mallen gemaakt van harde materialen zoals staal - laten vallen of schuiven over de vloer - het uitoefenen van extreme kracht

• Gebruik het apparaat niet als hamer.

• Richt nooit een werkend nietapparaat op uzelf of een ander persoon.

• Houd tijdens het werken het apparaat zo vast dat geen verwondingen aan hoofd of lichaam kunnen ontstaan wanneer het apparaat plotseling terug springt als gevolg van een onderbreking in de energietoevoer of harde vlakken in het werkstuk.

• Bedien het nietapparaat nooit in de vrije ruimte.

• Draag in de werkplaats het apparaat altijd aan een handgreep en houd nooit een vinger op de trekker.54 NEDERLANDS

• Maak uzelf vertrouwd in het werkgebied. Nietapparaten kunnen dunne werkstukken doorboren of kunnen van de hoeken en randen van het werkstuk wegglijden, en op deze manier mensen in gevaar brengen.

• Schiet geen bevestigingsmiddelen dicht bij de rand van een werkstuk.

• Schiet geen bevestigingsmiddelen boven op andere bevestigingsmiddelen.

• Gebruik alleen reserveonderdelen die worden aanbevolen door de fabrikant of de servicecentra.

• Laat reparaties alleen door de fabrikant of servicecentra uitvoeren. Houd u bij reparaties nauwgezet aan de instructies in deze handleiding en gebruik de juiste gereedschappen.

• Haal geen onderdelen uit elkaar of blokkeer geen onderdelen zoals het veiligheidsjuk van het nietapparaat.

• Voer regelmatig onderhoud aan het apparaat uit. Op de machine vindt u de volgende pictogrammen: Pneumatische machine met veiligheidsjuk. Gebruik deze machine niet op een ladder. Toegestane hoek nieten. Maximum aantal nieten in magazijn. Nietdiameter. Nietlengte. Max. werkdruk. Niettype: volle ronde kop. Niettype: afgeknipte kop. Inhoud van de verpakking De verpakking bevat: 1 Nietapparaat 1 Trekker voor opeenvolgende actie 1 Veiligheidsbril 1 Handleiding

• Controleer de machine, losse onderdelen en accessoires op transportschade.

• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fi g. A) Uw nietapparaat D51823/D51845 is ontworpen om bevestigingsmiddelen in houten werkstukken te schieten. 1 Trekker/blokkeerknop 2 Luchtaansluiting 3 Uitschakelmechanisme 4 Magazijn Monteren en instellen Trekkerkeuze Deze machines zijn uitgerust met een trekker voor schokactie. In de originele verpakking zit ook een trekker voor opeenvolgende actie. Zie onder voor de defi nities van “schokactie” en “opeenvolgende actie”. - De grijze trekker, met een enkele niet afgebeeld op de zijkant, is de trekker voor opeenvolgende actie. Wanneer deze kit gemonteerd is, werkt de machine in de opeenvolgende actie-modus. - De zwarte trekker, met drie nieten afgebeeld op de zijkant, is de trekker voor schokactie. Wanneer deze kit gemonteerd is, werkt de machine in de schokactie-modus. Verwijderen van de trekker (fi g. B)

• Ontkoppel de luchtleiding van de machine.

• Verwijder alle nieten uit het magazijn.

• Verwijder de rubberen pakkingsring (5) van het uiteinde van de deuvel (6).

• Verwijder de deuvel.

• Verwijder de trekkereenheid (7). Plaatsen van de trekker (fi g. B)

• Selecteer de juiste trekker.55 NEDERLANDS

• Steek de trekkereenheid in de trekkerholte, en zorg ervoor dat de trekkerveer (8) goed zit.

• Zorg ervoor dat de geleider (9) van het uitschakelmechanisme volledig naar boven geduwd is, zodat deze gelijk is met de behuizing van de machine, en in lijn is met de gaten (10) in de behuizing.

• Steek de deuvel (6) door het frame van de machine, de geleider van het uitschakelmechanisme, en de trekkereenheid.

• Duw de rubberen pakkingsring (5) op het uiteinde van de deuvel. Aansluiten op lucht (fi g. A) Deze machines hebben een standaard 3/8” pijpschroefdraad voor het aansluiten op lucht (2). De machine is uitgerust met een 3/8" naar 1/4" adapter in de beschermkap.

• Wikkel Tefl on-tape rond de mannelijke aansluiting om luchtlekken te voorkomen.

• Om een 1/4" aansluiting aan te sluiten, schroeft u de aansluiting in de 3/8" naar 1/4" adapter in de beschermkap en draait hem stevig aan.

• Om een 3/8" aansluiting te monteren, verwijdert u de eventueel aanwezige 3/8" naar 1/4" adapter. Schroef de aansluiting in de beschermkap en draai hem stevig aan. Aanwijzingen voor gebruik Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften. De machine voorbereiden (fi g. C)

• Laat al het condensvocht uit de luchtcompressortanks en –slangen weglopen.

• Smeer de machine. Zie “Onderhoud”.

• Verwijder alle nieten uit het magazijn.

• Zet de nietendrukker (11) vast in de achterste stand.

• Controleer of het uitschakelmechanisme (3) en de nietendrukker (11) zich vrij kunnen bewegen. Gebruik de machine niet indien het uitschakelmechanisme of de nietendrukker zich niet vrij kunnen bewegen.

• Verzeker u ervan dat de druk van de luchttoevoer zich niet boven de maximale aanbevolen werkdruk bevindt.

• Sluit de luchtslang aan op de machine.

• Controleer of u geen lekken kunt horen rond kleppen en pakkingen.

• Stel de luchtdruk in op de minimale aanbevolen werkdruk. Gebruik nooit een machine die lekken of beschadigingen vertoont. Gebruik bij koud weer Als u de machines gebruikt bij temperaturen onder nul:

• Houd de machine voor gebruik zo warm mogelijk.

• Ontkoppel de luchtleiding van de machine.

• Sluit de luchtslang aan op de machine.

• Laad nieten in het magazijn zoals hieronder beschreven.

• Bedien de machine 5 à 6 keer terwijl u hem op afvalhout richt, om de o-ringen te smeren.

• Voer de luchtdruk op tot het normale werkniveau.

• Gebruik de machine op de normale wijze. Gebruik bij warm weer De machine werkt, als het goed is, normaal. Vermijd de warmte van direct zonlicht, om schade aan de bumpers, o-ringen, en andere rubberen onderdelen te voorkomen. Laden van de machine (fi g. C). Ontkoppel de machine altijd van de luchttoevoer voordat u bevestigingsmiddelen gaat laden.

• Zet de nietendrukker (11) vast in de achterste stand.

• Kies de juiste, aaneengesloten nietenstaaf. Zie “Technische gegevens”.

• Steek de aaneengesloten nietenstaaf (of –staven) in de laadsleuf bovenop het magazijn.

• Ontgrendel de nietendrukker door deze naar achteren te trekken, en schuif hem vervolgens voorzichtig naar voren zodat hij tegen de nieten aan drukt.56 NEDERLANDS Bedienen van de machine (fi g. D) Deze machines zijn uitgerust met een trekker/ blokkeerknop (1). Als deze knop rechtsom gedraaid wordt, kan de machine niet bediend worden. Als de knop in de middelste stand staat, kan hij volledig werken. De machine kan in een van de twee volgende bedrijfsmodes gebruikt worden: de opeenvolgende actie-modus, of de schokactie-modus. De trekker die op de machine is aangebracht, bepaalt de actiemodus. Opeenvolgende actie-modus De opeenvolgende actie-modus wordt gebruikt om met tussenpozen te nieten, wanneer heel voorzichtig en nauwkeurig geniet moet worden.

• Plaats de grijze trekker zoals hierboven beschreven.

• Duw het uitschakelmechanisme tegen het werkoppervlak.

• Haal de trekker over om de machine te bedienen. Elke keer dat de trekker overgehaald wordt terwijl het uitschakelmechanisme tegen het werkoppervlak aan drukt, wordt er één niet ingeslagen. Schokactie De schokactiemodus wordt gebruikt om snel nieten in te slaan op platte, stabiele oppervlakken.

• Plaats de zwarte trekker zoals hierboven beschreven.

• Om een enkele niet in te slaan: gebruikt u de machine zoals beschreven onder “Opeenvolgende actie-modus”.

• Om meerdere nieten in te slaan: haalt u eerst de trekker over, en drukt u het uitschakelmechanisme vervolgens herhaaldelijk tegen het werkoppervlak aan. Houd de trekker niet ingedrukt als de machine niet gebruikt wordt. Zorg ervoor dat de blokkeerknop van de trekker altijd naar rechts staat, zodat hij niet per ongeluk bediend kan worden terwijl de machine niet in gebruik is. Blokkering om leeg afvuren te voorkomen Om de machine te beschermen tegen schade, zijn ze uitgerust met een blokkeringsmechanisme dat leeg afvuren voorkomt. Dit blokkeringsmechanisme voorkomt dat de machine bediend kan worden terwijl het magazijn bijna leeg is. Zodra er nog maar 4 of 5 nieten in het magazijn zitten, en de machine stopt, volgt u de laadaanwijzingen voor het laden van staven aaneengesloten nieten. Zie “Laden van de machine”. Verwijderen van een beklemde niet (fi g. E) Als er een niet in het neusstuk klem komt te zitten, volgt u deze aanwijzingen om de niet te verwijderen:

• Ontkoppel de luchtleiding van de machine.

• Zet de trekker vast met behulp van de blokkeerknop.

• Verwijder alle nieten uit het magazijn.

• Zet de klemgrendel (12) omhoog.

• Duw de klemgrendel stevig naar binnen en houd deze vast, zoals aangegeven door de pijl (13), zodat het smalle deel van de vergrendelingspen (14) te zien is.

• Schuif tegelijkertijd het magazijn (4) naar achteren, zoals aangegeven door de pijl (15) om de verbogen niet tevoorschijn te laten komen.

• Verwijder de verbogen niet. Gebruik, indien nodig, een langbektang.

• Als het aandrijfblad naar beneden staat, duwt u dit met behulp van een schroevendraaier naar boven.

• Als de niet niet verwijderd kan worden terwijl het magazijn tot aan de eerste aanslag uitgetrokken is, zult u het magazijn in zijn geheel eruit moeten halen. Dit doet u door de klemgrendel (12) stevig naar binnen de drukken, terwijl u het magazijn naar achteren trekt zodat deze loskomt van de machine.

• Om het magazijn opnieuw te installeren, steekt u de vergrendelingspen (14) in de magazijnhouder, brengt u de voorzijde van het magazijn in lijn met de pennen (16) van het neusstuk, drukt u de klemgrendel (12) naar binnen, en schuift u het magazijn op de machine.

• Schuif het magazijn geheel naar voren zodat hij volledig aansluit.

• Druk de klemgrendel (12) in de vergrendelingsstand.

• Sluit de luchtslang aan op de machine.

• Laad nieten in het magazijn. Zie “Laden van de machine”. Als de nieten zeer vaak in het neusstuk vast komen te zitten, laat de machine dan nakijken door een erkend service- centrum van DEWALT.57 NEDERLANDS Diepte-instelling (fi g. F) Om te voorkomen dat u zich ernstig verwondt door toevallige activering tijdens het instellen van de diepte moet u ALTIJD:

• De trekker in de OFF-stand vergrendelen.

• De luchttoevoer loskoppelen.

• Tijdens het instellen contact met de trekker vermijden. De diepte waarop u de nieten inschiet, wordt aangepast met behulp van de diepte-instelling op het neusstuk van de machine.

• Om de diepte te verminderen, drukt u de ontgrendelingsknop (17) in. Schuif het uitschakelmechanisme (3) naar beneden. Druk op de vergrendelingsknop (18) om het uitschakelmechanisme vast te zetten.

• Om de diepte te vermeerderen, drukt u de ontgrendelingsknop (17) in. Schuif het uitschakelmechanisme (3) zo ver als u zelf wilt. Druk op de vergrendelingsknop (18) om het uitschakelmechanisme vast te zetten. Riem/ophanghaak Deze machines hebben een geïntegreerde riem/ ophanghaak. De haak kan naar beide kanten van de machine gedraaid worden. Hij kan naar binnen geklapt worden als hij niet gebruikt wordt. Om de riem/ophanghaak te verwijderen:

• haalt u de luchtslang van de machine af.

• Gebruik een tang of sleutel om de moer van de riem/ophanghaak van de beschermkap van de machine te verwijderen.

• Verwijder de riem/ophanghaak, de sluitring en de palveer. Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. Voer de volgende onderhoudswerkzaamheden elke dag uit: Smeer de machine met 10 à 15 druppels

• Plaats de druppels in de luchtaansluiting op de beschermkap van de machine. Laat al het condensvocht uit de luchtcompressortanks en -slangen weglopen

• Open de ontluchtingsventielen of andere aftapkleppen van de compressortanks.

• Laat al het verzamelde water uit de slangen lopen. Reinig het magazijn, de nietendrukker, en het uitschakelmechanisme

• Reinig de machine met behulp van perslucht. Zorg ervoor dat alle bevestigingsmiddelen van de machine goed vast zitten en onbeschadigd zijn

• Zet alle losse bevestigingsmiddelen met gebruik van het juiste gereedschap vast. Probleemoplossing Als uw machine niet naar behoren lijkt te werken, volg dan onderstaande aanwijzingen. Als dit het probleem niet oplost, neem dan contact op met uw reparatiedienst. Machine werkt niet

• Controleer de luchttoevoer.

• Als de temperatuur laag is, warm de machine dan op. Machine heeft niet voldoende kracht

• Controleer de luchttoevoer.

• Controleer of de luchtuitgang vrij is.

• Smeer de machine. Er lekt lucht uit de beschermkap

• Draai de schroeven van de beschermkap aan. Machine slaat nieten over

• Controleer de luchttoevoer.58

• Reinig het magazijn en het neusstuk.

• Controleer of de vergrendeling van het magazijn het magazijn stevig op zijn plaats houdt. De bevestigingsmiddelen raken in de machine beklemd

• Zorg ervoor dat alleen bevestigingsmiddelen van het gespecifi ceerde type gebruikt worden.

• Controleer of de vergrendeling van het magazijn het magazijn stevig op zijn plaats houdt.

• Draai de schroeven van het neusstuk aan. Milieubescherming Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden gegooid. Als u op een dag merkt dat uw D EWALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden. Aparte inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen mogelijk. Hergebruik van gerecycleerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke voorschriften bepalen mogelijk een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanneer u een nieuw product koopt.

EWALT beschikt over een gebouw voor de verzameling en recyclage van D EWALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruik te maken, kunt u uw product terugbrengen naar elke erkende reparateur die hem voor ons zal inzamelen. U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uw plaatselijke

EWALT kantoor op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende

EWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com. Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt. NEDERLANDS59 GARANTIE
