BRUKSANVISNING MAG 832 METABO

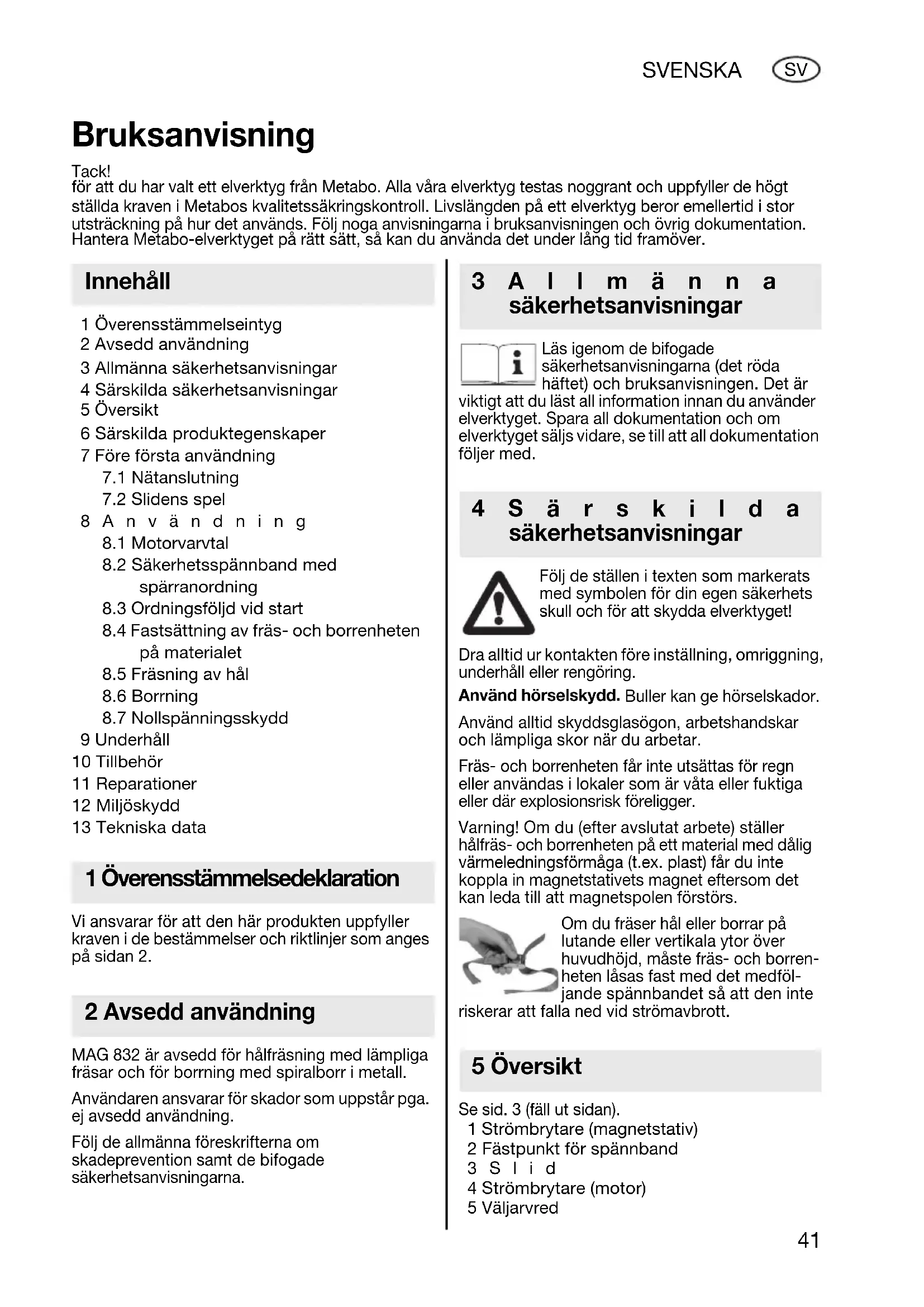

1 Överensstämmelseintyg 2 Avsedd användning 3 Allmänna säkerhetsanvisningar 4 Särskilda säkerhetsanvisningar 5 Översikt 6 Särskilda produktegenskaper 7 Före första användning

8.3 Ordningsföljd vid start

8.4 Fastsättning av fräs- och borrenheten

8.7 Nollspänningsskydd

9 Underhåll 10 Tillbehör 11 Reparationer 12 Miljöskydd 13 Tekniska data Vi ansvarar för att den här produkten uppfyller kraven i de bestämmelser och riktlinjer som anges på sidan 2. MAG 832 är avsedd för hålfräsning med lämpliga fräsar och för borrning med spiralborr i metall. Användaren ansvarar för skador som uppstår pga. ej avsedd användning. Följ de allmänna föreskrifterna om skadeprevention samt de bifogade säkerhetsanvisningarna. Läs igenom de bifogade säkerhetsanvisningarna (det röda häftet) och bruksanvisningen. Det är viktigt att du läst all information innan du använder elverktyget. Spara all dokumentation och om elverktyget säljs vidare, se till att all dokumentation följer med. Följ de ställen i texten som markerats med symbolen för din egen säkerhets skull och för att skydda elverktyget! Dra alltid ur kontakten före inställning, omriggning, underhåll eller rengöring. Använd hörselskydd. Buller kan ge hörselskador. Använd alltid skyddsglasögon, arbetshandskar och lämpliga skor när du arbetar. Fräs- och borrenheten får inte utsättas för regn eller användas i lokaler som är våta eller fuktiga eller där explosionsrisk föreligger. Varning! Om du (efter avslutat arbete) ställer hålfräs- och borrenheten på ett material med dålig värmeledningsförmåga (t.ex. plast) får du inte koppla in magnetstativets magnet eftersom det kan leda till att magnetspolen förstörs. Om du fräser hål eller borrar på lutande eller vertikala ytor över huvudhöjd, måste fräs- och borren- heten låsas fast med det medföl- jande spännbandet så att den inte riskerar att falla ned vid strömavbrott. Se sid. 3 (fäll ut sidan). 1 Strömbrytare (magnetstativ) 2 Fästpunkt för spännband 3Slid 4 Strömbrytare (motor) 5 Väljarvred Bruksanvisning Tack! för att du har valt ett elverktyg från Metabo. Alla våra elverktyg testas noggrant och uppfyller de högt ställda kraven i Metabos kvalitetssäkringskontroll. Livslängden på ett elverktyg beror emellertid i stor utsträckning på hur det används. Följ noga anvisningarna i bruksanvisningen och övrig dokumentation. Hantera Metabo-elverktyget på rätt sätt, så kan du använda det under lång tid framöver. Innehåll 1 Överensstämmelsedeklaration 2 Avsedd användning 3Allmänna säkerhetsanvisningar 4Särskilda säkerhetsanvisningar 5 Översikt 170 22 3900 - MAG.book Seite 41 Donnerstag, 27. Oktober 2005 11:39 1142 SVENSKA

6Pilmarkering 7 Nyckelfäste på motoraxeln

Maskinhållare 9 Verktygshållare 10 Gängstift (verktygshållare) 11 Magnetfot 12 Insexskruv 13 Gängstift (slid)

• Magnetfot med hög vidhäftningskraft för säkert arbete

• Även lämplig för arbeten på vertikala och sneda ytor över huvudhöjd, under förutsättning att du låser fast maskinen med det medföljande spännbandet

• För exakta, rena borrhål. Motor och slid bildar en enhet

• Arbeta utan ansträngning. Vid hålfräsning bildas ett ringformat spår. Det innebär mindre materi- alavverkning och lägre matningskraft. Den urfrästa kärnan kastar du ut med centrumstiftet i skärverktyget.

• Två varvtal. Höga varvtal för hålfräsning med skärverktyg upp till Ø 16 mm och för borrning med borr upp till Ø 13 mm, låga varvtal för hålfräsning med skärverktyg upp till Ø 32 mm.

• Chuckhållare (tillbehör) för arbete med spiral- borr Kontrollera att den spänning och frek- vens som anges på märkskylten (på magnetstativ och motor) överens- stämmer med den aktuella nätspän- ningen, innan du startar maskinen. Kontrollera att elverktyget är fritt från skador: Innan du använder verktyget måste du försäkra dig om att skyddsanordningar och delar med lättare skador fungerar felfritt och i enlighet med avsedd funktion. Kontrollera att de rörliga delarna fungerar som de ska och inte kärvar och kontrollera att inga delar är skadade. Alla delar måste vara rätt monterade och uppfylla samtliga driftvillkor för att verktyget ska fungera felfritt. Skadade skyddsan- ordningar och delar ska repareras eller bytas av behörig verkstad.

Fräs- och borrenhetens motor är dubbelisolerad (skyddsklass II). Det är inte tillåtet att borra i motor- höljet (t.ex. för montering av namnskylt) eftersom det skulle förstöra den dubbla isoleringen. Magnetstativet har emellertid bara skyddsklass I och därför får fräs- och borrenheten bara anslutas till eluttag som är jordade enligt gällande föres- krifter. Om du använder en förlängningssladd måste den vara av treledartyp (med felfri jordledare som ger god kontakt mellan jordanslutningarna på kontakt och uttag).

Du kan ställa in spelet för sliden (3) med de fem gängstiften (13). Slidens spel måste vara inställt så att det (med motorn igång) går lätt att skjuta sliden uppåt och nedåt, samtidigt som den stannar kvar, oavsett i vilket läge den befinner sig, utan att motorns tyngd drar den nedåt.

Fräs- och borrenhetens motor har en växellåda med två växlar. När haren på vredet (5) är vänd mot pilmarkeringen (6) på växelhuset är växellådan inställd på det höga varvtalet. Sköldpadda = lågt varvtal. Det är lättast att byta från den ena växeln till den andra när motorn precis ska stanna (starta motorn kortvarigt och ställ om vredet (5) precis innan den stannar).

8.2 Säkerhetsspännband med spärranord-

ning Om du fräser hål eller borrar på lutande eller vertikala ytor över huvudhöjd, måste fräs- och borrenheten låsas fast med det medföl- jande spännbandet så att den inte riskerar att falla ned vid strömavbrott. Spännbandet ska angöras i någon av de båda fästpunkterna (2) på magnetstativet. Dessutom måste spännbandet angöras i en lämplig fästpunkt eller i det material som bearbetas. Se till att spänn- bandet är ordentligt åtdraget. Spännbandet ersätter inte borrstativets magnetkraft. Det har bara till uppgift att hindra maskinen från att falla ned i händelse av strömavbrott. Spännbandet ska fästas så att enheten rör sig bort från användaren i händelse av strömavbrott. Varning! Kontrollera att spännbandet inte är skadat. Kontrollera spännbandet noggrant varje gång du tänker använda det så att det är helt och fungerar felfritt. Byt omedelbart ut spännbandet om det är 6 Särskilda produktegenskaper 7Driftstart 8Användning 170 22 3900 - MAG.book Seite 42 Donnerstag, 27. Oktober 2005 11:39 11SVENSKA

skadat eller om spärranordningen inte fungerar som den ska. Så här använder du spännbandet: Tryck ned spärren (a) och trä in den fria änden av spännbandet i spärranord- ningen, enligt figur. Släpp spärren. Spänn bandet genom att dra den fria änden av bandet i pilens riktning. Kontrollera att spänn- bandet sitter ordentligt.

8.3 Ordningsföljd vid start

Du måste alltid först koppla in magnetstati- vets magnet (strömbrytare (1)) och därefter starta motorn (strömbrytare (4)). Om du slår till motorströmbrytaren innan du har kopplat in magneten så startar inte motorn när du slår till magnetens strömbrytare. När magneten är inkopplad lyser signallampan i strömbrytaren (1). Om magneten kopplas från, stannar motorn. För att starta den igen, måste du slå från strömbry- taren, koppla in magneten och därefter starta motorn igen.

8.4 Fastsättning av fräs- och borrenheten

på materialet Magnetstativet kan bara fästas i det material som du ska fräsa eller borra i, om materialytan är ren och slät. Du måste avlägsna lös rost, smuts och fett och slipa bort ev. svetsloppor eller ojämnheter, innan du sätter fast magnetstativet. En tunt färg- lager påverkar inte vidhäftningen. Rengör magnet- foten (11) vid behov. Skaka kraftigt i magnetstativets handtag när du har kopplat in magneten för att försäkra dig om att vidhäftningen mot materialet är tillfredsställande. Om så inte är fallet, kontrollera och rengör vid behov materialytan och magnetfotens undersida och koppla sedan in magneten igen. Stål med liten godstjocklek Optimal vidhäftning får du mot stål med låg kolhalt och minst 12 mm godstjocklek. Vid hålfräsning och borrning i stål med tunnare godstjocklek kan du lägga en stålplatta (mini- mimått 100 x 200 x 12 mm) under materialet (på det ställe där magnetfoten ska sitta). Järnfria metaller Vid hålfräsning eller borrning i järnfria metaller fäster man först stålplattan i materialet innan man ställer fräs- och borrenheten på stålplattan. Runda eller kraftigt krökta material Vid hålfräsning och borrning i runda eller kraftigt krökta material ska magnetfoten (11) placeras på materialet så att dess längdaxel löper parallellt med längdaxeln på de krökta materialet. Fyll mellanrummen mellan magnetfoten och materialet utefter hela längden och på båda sidorna med stålkilar eller -stavar så att du, när du kopplar in magneten, får så många kraftlinjer som möjligt att löpa från magnetpolen via kilar (eller stavar) och materialet till magnetfotens hölje. Stålkilarna (stavarna) måste placeras på båda sidorna av magnetfoten på ett sådant sätt att skärverktygets (borrets) axel är riktad vinkelrätt mot det krökta materialet, annars kan verktyget förskjutas åt sidan. Skaka kraftigt i magnetstativets handtag för att försäkra dig om att fräs- och borrenhetens vidhäftning mot materialet är tillfredsställande.

Motorvarvtal Vid hålfräsning med skärverktyg upp till ca 16 mm kan du välja det högre varvtalet på motorns växellåda (växelläge "hare"). Vid hålfräsning med verktyg som har större diameter väljer du det lägre varvtalet (växelläge "sköldpadda"). Montering av skärverktyg En sammanställning över alla skärverktyg från Metabo som passar fräs- och borrenheten hittar du i kapitlet Tillbehör. Montera centrumstiftet (av rätt längd) i det skärverktyg du ska använda, dra ur motorns stickkontakt ur uttaget på magnetstativet och skjut sedan in skärverktyget i verktygshållaren (9) så att en av de båda plana ytorna på skärverktygets cylindriska del vetter mot gängstiftet (10) (med insexfattning). Tryck upp skärverktyget - så att den inbyggda fjädern pressas ihop - och dra åt gäng- stiftet (10) (med bifogad 5 mm insexnyckel). Fräsning Markera mittpunkten på det hål du ska fräsa, med ett körnarslag. Rikta in fräs- och borrenheten så att centrumstiftet i skärverktyget hamnar mitt över markeringen. Koppla in magneten i magnetstativet och starta sedan motorn. Börja fräsningen med låg matningskraft. När fräsverktyget börjar tränga ned i materialet kan du arbeta vidare med något högre matningskraft. För hög matningskraft gör att fräsverktyget slits ut snabbare. Var uppmärksam så att spånorna förs bort konti- nuerligt.

Vid hålfräsning måste skärverktygets skär kylas med rikliga mängder skärvätska. Använd en spånkrok för att föra bort spånorna. Den urfrästa kärnan kastar du ut med skärverkty- gets centrumstift.

När fräs- och borrenheten levereras från fabriken är maskinhållaren (8) monterad på sliden (3) så som framgår av fotona på sidan 3. (Maskin- hållaren (8) är fäst i hålen (c) på sliden (3)). Om du ska använda borr- chuck och långa borr med större diameter än 10 mm, kan du i stället fästa maskin- hållaren i hålen (b) på sliden. Gör så här: - Lossa insexskruven (12) och lyft ur motorn uppåt - Skruva ur de fyra fästskruvarna för maskinhål- laren (8) och ta loss den - Skruva fast maskinhållaren (8) i de fyra hålen (b) upptill på sliden (3) så att dess sida den hamnar parallellt med sidan på sliden. Sätt tillbaka motorn i maskinhållaren. Demontering av verktygshållaren Dra ur kontakten till motorn ur uttaget på magnet- stativet! Stick chucknyckelskaftet genom ett av de båda hålen (och motstående hål) på verktygshållaren (9). För att kunna skruva av verktygshållaren måste du hålla fast motoraxeln i dess nyckelfäste (7) med en 22 mm öppen nyckel. Axeln är högergängad. I nödfall kan du behöva slå ett lätt slag med en hammare på chucknyckelskaftet för att få loss verktygshållaren. Om du ska borra, skruvar du fast chuckhållaren 6.30051 (se kapitlet Tillbehör) på motoraxeln. Sedan kan du skruva fast en borrchuck med invändig gänga ½"-20 UNF på chuckhållaren. Motorvarvtal Vid borrning i stål med borr upp till ca 13 mm kan du välja det högre varvtalet på motorns växellåda (växelläge "hare"). Demontering av chuckhållare För att få loss chuckhållaren från motoraxeln sticker du chucknyckelskaftet genom hålet i hållaren och ger det ett lätt slag.

8.7 Nollspänningsskydd

Om det blir strömavbrott när magnetstativets magnet är inkopplad och motorn är igång så stannar motorn. Motorn startar inte automatiskt igen om strömmen kommer tillbaka. Du måste slå från strömbrytaren och slå till den igen för att starta motorn. Underhåll, rengöring och smörjning. Dra alltid ur kontakten innan du påbörjar inställningar, skötsel eller reparationer. Smörj då och då kuggstången och drevet för slidens upp- och nedåtgående rörelse genom att droppa lite olja på kuggstången. Smörj slidens glidytor med Molykote-fett.

Använd bara Metabos originaltillbehör. Använd inte andra verktyg eller tillbehör, det kan leda till personskador. Kontakta leverantören vid behov av tillbehör. Det är viktigt att ange exakt typbeteckning på maskinen vid beställning av tillbehör. Se sid. 4. A Skärverktyg, HS (HSS), Weldonskaft 19 mm B Chuckhållare för borrchuckar med invändig gänga 1/2"-20 UNF C Centrumstift kort, lämpligt för arbetsdjup 25 mm D Centrumstift långt, lämpligt för arbetsdjup 50 mm Elverktyg får bara repareras av behörig elektriker! Metabo elverktyg som behöver repareras kan skickas till någon av de adresser som anges på reservedelslistan. Beskriv felen när du skickar in verktyget för reparation.

Metaboförpackningarna är 100% återvinnings- bara. Uttjänta elverktyg och tillbehör innehåller stora mängder värdefullt material som också kan åter- vinnas. Den här bruksanvisningen är tryckt på klorfritt papper. Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU- direktiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt harmoni- serad nationell lag ska uttjänta elverktyg källsor- teras för miljövänlig återvinning. Förklaringar till uppgifterna på sid. 2. Vi förbehåller oss rätten till tekniska förändringar. M = Vridmoment

max = Maximal diameter för skärverktyg Magnetstativ:

max = Max. vidhäftningskraft A = Mått på magnetflödet Motor:

= Nominell effektförbrukning

= Varvtal vid märklast G = Spindelgänga Fräs- och borrenhet:

= Höjd (inkl. motor) med sliden i nedersta läget

= Höjd (inkl. motor) med sliden i översta läget

= Verktygshållarens innerdiameter m = Vikt utan nätsladd Typisk A-viktad ljudnivå:
