Caractéristiques techniques	Perceuse à percussion METABO MAG 832 avec moteur puissant, vitesse variable et couple réglable.
Puissance	850 W
Vitesse à vide	0 - 3000 tr/min
Capacité de perçage dans le béton	20 mm
Capacité de perçage dans le métal	13 mm
Utilisation	Idéale pour le perçage dans le béton, la maçonnerie et le métal.
Maintenance	Vérifier régulièrement les charbons et nettoyer les filtres pour un fonctionnement optimal.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation. Ne pas utiliser dans des environnements humides.
Informations générales	Poids léger pour une maniabilité accrue, garantie de 3 ans sur le moteur.

FOIRE AUX QUESTIONS - MAG 832 METABO

Comment changer le foret de la perceuse METABO MAG 832 ?

Pour changer le foret, assurez-vous que la perceuse est éteinte et débranchée. Utilisez la clé de mandrin fournie pour desserrer le mandrin, retirez le foret usagé et insérez le nouveau. Serrez le mandrin à l'aide de la clé.

Quelle est la puissance de la perceuse METABO MAG 832 ?

La perceuse METABO MAG 832 a une puissance nominale de 850 watts.

Comment régler la vitesse de la perceuse METABO MAG 832 ?

La vitesse de la perceuse peut être réglée en utilisant le variateur de vitesse situé sur la gâchette. Appuyez doucement pour une vitesse lente et plus fortement pour une vitesse plus élevée.

La perceuse ne démarre pas, que faire ?

Vérifiez d'abord que la perceuse est correctement branchée et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que le variateur de vitesse est en position 'ON'. Si le problème persiste, contactez le service client.

Comment nettoyer ma perceuse METABO MAG 832 ?

Pour nettoyer la perceuse, utilisez un chiffon doux et sec pour enlever la poussière et les débris. Ne pas utiliser de produits chimiques abrasifs. Assurez-vous que la perceuse est débranchée avant de la nettoyer.

Quelle est la capacité de perçage de la METABO MAG 832 dans le béton ?

La perceuse METABO MAG 832 peut percer jusqu'à un diamètre de 16 mm dans le béton.

Est-ce que la METABO MAG 832 est équipée d'une fonction de percussion ?

Non, la METABO MAG 832 est une perceuse à percussion, mais elle ne dispose pas de la fonction de percussion. Elle est conçue principalement pour le perçage normal.

Quel type d'accessoires puis-je utiliser avec la perceuse METABO MAG 832 ?

Vous pouvez utiliser des forets adaptés à différents matériaux comme le bois, le métal et le béton. Assurez-vous de choisir des forets compatibles avec le mandrin de 13 mm.

La perceuse surchauffe pendant l'utilisation, que dois-je faire ?

Si la perceuse surchauffe, arrêtez immédiatement l'utilisation et laissez-la refroidir. Vérifiez que vous n'appliquez pas trop de pression lors du perçage et que le foret n'est pas émoussé.

Où puis-je trouver des pièces de rechange pour la METABO MAG 832 ?

Les pièces de rechange peuvent être commandées directement auprès du service client METABO ou auprès de revendeurs agréés.

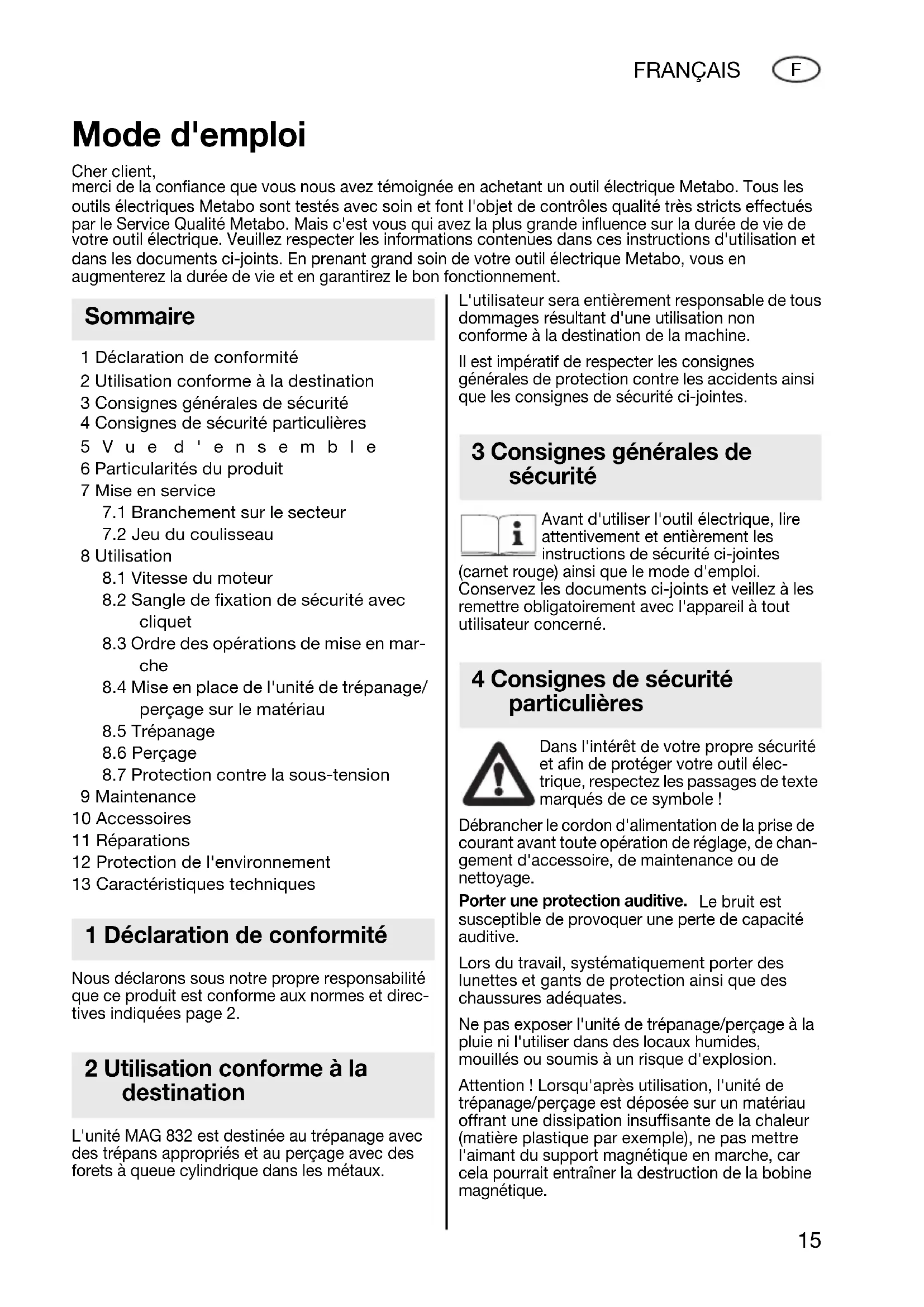

MODE D'EMPLOI MAG 832 METABO

1 Déclaration de conformité 2 Utilisation conforme à la destination 3 Consignes générales de sécurité 4 Consignes de sécurité particulières 5Vue d'ensemble 6 Particularités du produit 7 Mise en service

7.1 Branchement sur le secteur

7.2 Jeu du coulisseau

8.1 Vitesse du moteur

8.2 Sangle de fixation de sécurité avec

8.3 Ordre des opérations de mise en mar-

8.4 Mise en place de l'unité de trépanage/

perçage sur le matériau

8.7 Protection contre la sous-tension

9 Maintenance 10 Accessoires 11 Réparations 12 Protection de l'environnement 13 Caractéristiques techniques Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et direc- tives indiquées page 2. L'unité MAG 832 est destinée au trépanage avec des trépans appropriés et au perçage avec des forets à queue cylindrique dans les métaux. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes. Avant d'utiliser l'outil électrique, lire attentivement et entièrement les instructions de sécurité ci-jointes (carnet rouge) ainsi que le mode d'emploi. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec l'appareil à tout utilisateur concerné. Dans l'intérêt de votre propre sécurité et afin de protéger votre outil élec- trique, respectez les passages de texte marqués de ce symbole ! Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de chan- gement d'accessoire, de maintenance ou de nettoyage. Porter une protection auditive. Le bruit est susceptible de provoquer une perte de capacité auditive. Lors du travail, systématiquement porter des lunettes et gants de protection ainsi que des chaussures adéquates. Ne pas exposer l'unité de trépanage/perçage à la pluie ni l'utiliser dans des locaux humides, mouillés ou soumis à un risque d'explosion. Attention ! Lorsqu'après utilisation, l'unité de trépanage/perçage est déposée sur un matériau offrant une dissipation insuffisante de la chaleur (matière plastique par exemple), ne pas mettre l'aimant du support magnétique en marche, car cela pourrait entraîner la destruction de la bobine magnétique. Mode d'emploi Cher client, merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement. Sommaire 1 Déclaration de conformité 2 Utilisation conforme à la destination 3 Consignes générales de sécurité 4 Consignes de sécurité particulières 170 22 3900 - MAG.book Seite 15 Donnerstag, 27. Oktober 2005 11:39 1116 FRANÇAIS

Pour trépaner et percer sur des surfaces obliques ou verticales ainsi qu'au-dessus de la tête, il faut impérativement fixer l'unité au moyen de la sangle de fixation de sécurité fournie afin d'éviter tout risque de chute en cas de coupure de courant. Voir page 3 (à déplier). 1 Interrupteur (support magnétique) 2 Points d'arrêts de la sangle de serrage 3 Coulisseau 4 Interrupteur (moteur) 5 Bouton de commande 6 Repère fléché 7 Méplats de la broche du moteur

Porte-moteur 9Porte-outil 10 Vis sans tête (porte-outil) 11 Pied magnétique 12 Vis à six-pans creux 13 Vis sans tête (coulisseau)

• Pied magnétique à force d'adhérence élevée pour un travail sûr

• En cas d'utilisation de la sangle de sécurité fournie, l'unité permet de travailler au-dessus de la tête sur des surfaces verticales ou obliques

• L'unité permet d'obtenir des trous précis et nets. Le moteur et le coulisseau forment un ensemble.

• Travail peu fatigant. L'opération de trépanage produit une rainure circulaire. Elle permet donc d'enlever moins de matière et requiert de ce fait moins d'effort d'avance. Le noyau dégagé est éjecté par le pilote se trouvant dans le trépan.

• Deux vitesses. Vitesse rapide pour trépaner avec des outils jusqu'à environ 16 mm de Ø et pour percer avec des forets jusqu'à environ 13 mm de Ø, vitesse lente pour trépaner avec des outils jusqu'à 32 mm de Ø.

• Porte-mandrin pour mandrin (accessoire) pour travailler avec des forets à queue cylindrique Avant la mise en service, vérifiez si la tension et la fréquence indiquées sur la plaque signalétique du support magné- tique et sur celle du moteur correspon- dent aux caractéristiques du secteur. Vérifiez que l'appareil est en bon état : avant toute utilisation, il faut s'assurer que les dispositifs de protection et les pièces légèrement endommagées fonctionnent parfaitement et de manière conforme. Vérifiez que les pièces mobiles fonctionnent parfaitement et ne se bloquent pas, et qu'aucune pièce n'est endommagée. Toutes les pièces doivent être montées correctement et satisfaire à toutes les conditions nécessaires pour garantir le parfait fonctionnement de l'appareil. Si des dispositifs de protection et des pièces sont endommagés, il faut les faire réparer ou changer de manière conforme par un atelier spécialisé agréé.

7.1 Branchement sur le secteur

Le moteur de l'unité de trépanage/perçage comporte une double isolation (classe de protec- tion II). Ne pas percer le carter-moteur (par exemple pour y fixer des plaques d'avertisse- ment), car cela risque de compromettre l'efficacité de la double isolation. En revanche, le support magnétique est conforme à la classe d'isolation I et il ne faut donc raccorder l'unité de trépanage/perçage qu'à des prises de courant réglementairement mises à la terre. Si le travail nécessite l'emploi d'un cordon prolon- gateur, en utiliser un comportant trois fils (son fil de terre devant être bien raccordé au contact de terre de la prise de courant et à celui de la fiche).

7.2 Jeu du coulisseau

Le jeu du coulisseau (3) peut être réglé avec les cinq vis sans tête (13). Le coulisseau doit être réglé de façon qu'il soit facile de déplacer l'ensemble moteur/coulisseau vers le haut et vers le bas, qu'il s'immobilise dans n'importe quelle position et qu'il ne soit pas entraîné vers le bas par le poids du moteur.

8.1 Vitesse du moteur

Le moteur de l'unité de trépanage/perçage est doté d'un réducteur biétagé. Lorsque le symbole >lièvre< du sélecteur de vitesse (5) se trouve en face de la flèche (6) située sur le carter d'engrenage, le réducteur est réglé sur la grande vitesse. Symbole >tortue< = petite vitesse. Le passage d'une vitesse à l'autre s'effectue au mieux lorsque le moteur est sur le point de s'arrêter (mettre brièvement le moteur en marche, puis pendant la phase de ralentissement, changer de vitesse au moyen du sélecteur (5)). 5Vue d'ensemble 6 Particularités du produit 7 Mise en service 8 Utilisation 170 22 3900 - MAG.book Seite 16 Donnerstag, 27. Oktober 2005 11:39 11FRANÇAIS

8.2 Sangle de fixation de sécurité avec cli-

quet Pour trépaner et percer sur des surfaces obliques ou verticales ainsi qu'en hauteur, il faut impérativement fixer l'unité au moyen de la sangle de fixation de sécurité fournie afin d'éviter tout risque de chute en cas de coupure de courant. La sangle de serrage doit être installée sur l'un des deux points d'arrêt du support de perçage magné- tique. (2) La sangle de serrage doit en outre être fixée à un autre point de fixation adapté ou au matériau à usiner. Veillez à ce que la sangle de serrage soit correctement tendue. La sangle de serrage ne remplace pas la force magnétique du support de perçage, il s'agit exclusivement d'une protection contre les chutes en cas de panne de courant. La sangle de fixation doit être montée de sorte qu'en cas de coupure de courant, l'unité de trépa- nage/perçage bascule dans la direction opposée à l'utilisateur. Attention ! Vérifiez l'état de la sangle de fixation. Avant chaque utilisation, vérifier soigneusement que la sangle de fixation est en parfait état et apte à assurer sa fonction. Si la sangle est endom- magée ou si le cliquet ne fonctionne plus correcte- ment, changer la sangle sans délai. Remarques relatives à la sangle de fixation : Appuyer sur le levier (a) et introduire l'extrémité libre de la sangle par le dessous dans le cliquet, comme indiqué sur la figure. Relâcher le levier. Pour tendre la sangle, tirer sur son extrémité libre dans le sens de la flèche. Vérifier que la sangle est solidement fixée.

8.3 Ordre des opérations de mise en mar-

che Il faut toujours mettre d'abord en marche l'aimant du support magnétique (interrup- teur (1)), puis le moteur (interrupteur (4)). Si le moteur est mis en marche avant l'aimant, il ne démarrera pas au moment de la mise en marche de l'aimant. Lorsque l'aimant est en marche, le voyant intégré à l'interrupteur (1) est allumé. Lorsque l'utilisateur arrête l'aimant, le moteur s'arrête aussi. Pour pouvoir le remettre en marche, il faut le désactiver, puis remettre d'abord l'aimant, puis le moteur en marche.

8.4 Mise en place de l'unité de trépanage/

perçage sur le matériau Le support magnétique n'adhère bien au matériau à trépaner ou à percer que si la surface du matériau est propre et lisse. Avant de mettre en place le support magnétique, enlever la rouille non adhérente, les salissures et la graisse et éliminer les perles de soudure et autres aspérités éventu- elles. Une mince couche de peinture ne compromet pas l'adhérence. Si nécessaire, nettoyer aussi le pied magnétique (11). Après la mise en marche de l'aimant, secouer vigoureusement l'unité par la poignée du support magnétique pour s'assurer que le support adhère impeccablement au matériau. Si ce n'est pas le cas, vérifier l'état de la surface du matériau et du dessous du pied magnétique, nettoyer si néces- saire et remettre l'aimant en marche. Acier de faible épaisseur La force d'adhérence de l'aimant est maximale sur les aciers à faible teneur en carbone d'une épais- seur minimale de 12 mm. Pour trépaner et percer l'acier de faible épaisseur, il convient de placer une plaque en acier (dimen- sions minimales 100 x 200 x 12 mm) sous le matériau (à l'endroit où sera posé le pied magné- tique). Métaux non-ferreux Pour trépaner et percer les métaux non-ferreux, il est nécessaire de fixer la plaque en acier sur le matériau et de placer ensuite l'unité de trépanage/ perçage sur la plaque. Matériaux ronds ou fortement cintrés Pour trépaner ou percer des matériaux ronds ou fortement cintrés, mettre le pied magnétique (11) sur le matériau en orientant son axe longitudinal parallèlement à l'axe longitudinal du matériau cintré. Sur toute la longueur du pied magnétique, combler l'espace libre compris entre le pied magnétique et le matériau au moyen de coins ou barres en acier de sorte qu'après mise en marche de l'aimant, un maximum de lignes de force magnétiques puis- sent s'établir du pôle de l'aimant au corps du pied magnétique en passant par les coins (ou les barres). Distribuer les coins en acier (ou les barres) des deux côtés du pied magnétique de façon que l'axe du trépan (ou du foret) passe exactement par le centre du matériau cintré, car sinon, l'outil risque de dévier. Secouer l'unité de trépanage/perçage par la poignée du support magnétique pour s'assurer qu'elle adhère impeccablement au matériau.

Vitesse du moteur Pour le trépanage avec des trépans jusqu'à environ 16 mm, le réducteur biétagé peut être réglé sur la grande vitesse (position >lièvre<). Pour trépaner avec des trépans de plus grand diamètre, régler le réducteur sur la petite vitesse (position >tortue<). Mise en place du trépan Vous trouverez au chapitre Accessoires une liste des outils de coupe Metabo disponibles pour l'unité de trépanage/perçage. Insérer le pilote de longueur adéquate dans le trépan convenant au travail à effectuer, débran- cher la fiche secteur du moteur de la prise de courant du support magnétique, puis introduire le trépan dans le porte-trépan (9) de façon que l'un des deux méplats de la partie cylindrique du trépan se trouve en face de la vis sans tête (10) (à six-pans creux). Amener ensuite le trépan en butée vers le haut, contre la force du ressort intégré, et serrer la vis sans tête (10) (avec la clé mâle coudée de 5 mm). Opération de trépanage Marquer au pointeau le centre du trou à réaliser. Déplacer l'unité de trépanage/perçage de façon que la pointe du pilote monté sur le trépan se trouve au-dessus du point marqué. Mettre ensuite l'aimant du support magnétique en marche, puis le moteur. Commencer le trépanage avec une force d'avance réduite. Une fois que le trépan mord bien, conti- nuer à travailler en augmentant légèrement la force. Ne pas trop forcer, car une sollicitation excessive du trépan provoque son usure préma- turée. Veiller à l'évacuation régulière des copeaux. Pendant l'opération, arroser abondamment de liquide de refroidissement les lames du trépan. Pour enlever les copeaux, utiliser un crochet à copeaux. Le noyau dégagé est éjecté par le pilote du trépan.

En sortie d'usine, le porte- moteur (8) est monté sur le coulisseau (3) comme le montrent les photos de la page 3. (Le porte-moteur (8) est vissé aux trous (c) du coulisseau (3)). Pour percer avec un mandrin et des forets longs à partir de 10 mm de diamètre, il est possible de visser le porte- moteur dans les trous (b) du coulisseau. Pour ce faire : - desserrer la vis à six-pans creux (12) et retirer le moteur par le haut ; - dévisser les quatre vis de fixation du porte- moteur (8) et enlever ce dernier ; - visser le porte-moteur (8) dans les quatre trous supérieurs (b) du coulisseau (3), de façon que ses bords longitudinaux soient parallèles à ceux du coulisseau. Remettre le moteur en place dans le porte-moteur. Dépose du porte-outil Débrancher la fiche du moteur de la prise de courant du support magnétique ! Faire passer la tige de la clé du mandrin à travers l'un des deux trous du porte-trépan (9) (et à travers le trou opposé). Pour dévisser le porte-outil, maintenir la broche du moteur par ses méplats (7) à l'aide d'une clé plate de 22 mm. La broche est pourvue d'un filet à droite. Si nécessaire, détacher le porte-outil en donnant un coup sec léger avec un marteau sur la tige de la clé du mandrin. Pour percer, visser le porte-mandrin 6.30051 (voir chapitre Accessoires) sur la broche du moteur. Un mandrin à filet femelle ½"-20 UNF peut maintenant être vissé sur la broche du porte- mandrin. Vitesse du moteur Pour le perçage du métal avec des forets jusqu'à environ 13 mm, le réducteur biétagé peut être réglé sur la grande vitesse (position >lièvre<). Dépose du porte-mandrin Pour dévisser le porte-mandrin de la broche du moteur, faire passer la tige de la clé du mandrin à travers le trou du porte-mandrin puis frapper légèrement.

8.7 Protection contre la sous-tension

Si l'alimentation électrique est subitement inter- rompue alors que l'aimant du support magnétique et le moteur sont en marche, le moteur s'arrête. Il ne se remet pas automatiquement en marche lorsque la tension est rétablie. Il faut donc d'abord le couper, puis le remettre en marche. Assurer régulièrement la maintenance, le nettoyage et le graissage. Avant toute réglage, réparation ou entretien, débrancher la fiche d'alimentation secteur. Pour lubrifier la crémaillère et le pignon engendrant le mouvement de montée et descente du coulis- seau, verser de temps en temps quelques gouttes d'huile sur la crémaillère. Lubrifier les portées du coulisseau avec de la graisse Molykote.

Utilisez uniquement du matériel Metabo. L'utilisa- tion d'autres outils et accessoires peut entraîner un risque de blessure. S'il vous faut des accessoires, veuillez vous adresser à votre revendeur. Pour pouvoir sélectionner les accessoires appro- priés, veuillez indiquer le type exact de votre outil électrique au distributeur. Voir page 4. A Outils de coupe, HS (HSS), queue Weldon 19 mm B Porte-mandrin, pour mandrin à filet femelle 1/ 2"-20 UNF C Pilote court, pour profondeur de coupe 25 mm D Pilote long, pour profondeur de coupe 50 mm Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Les outils Metabo qui sont à réparer peuvent être expédiés à l'une des adresses indiquées sur la liste des pièces de rechange. Prière de joindre à l'outil expédié une description du défaut constaté. Les emballages Metabo sont recyclables à 100 %. Les outils et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées. Ce mode d'emploi est imprimé sur du papier blanchi sans chlore. Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou élec- troniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Commentaires sur les indications de la page 2. Sous réserve de modifications allant dans le sens du progrès technique. M=Couple

max i = diamètre maximum des trépans Support magnétique :

= puissance absorbée

max i = force d'adhérence maxi A = dimensions du pied magnétique Moteur :

= vitesses en charge nominale G = filet de la broche Unité de trépanage/perçage :

= hauteur (moteur compris) lorsque le coulisseau est en position basse

= hauteur (moteur compris) lorsque le coulisseau est en position haute

= diamètre intérieur du porte-outil m = Poids sans cordon d'alimentation Niveaux sonores types évalués

= Niveau de pression acoustique

= Niveau de puissance sonore Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 85 db(A). Porter un casque antibruit ! Valeurs de mesure calculées selon EN 50144. Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspon- dantes). 9 Maintenance 10 Accessoires 11 Réparations 12 Protection de l'environnement 13 Caractéristiques techniques 170 22 3900 - MAG.book Seite 19 Donnerstag, 27. Oktober 2005 11:39 1120 NEDERLANDS
