Caractéristiques techniques	Perceuse à percussion METABO D13VF, puissance 600 W, vitesse à vide 0-1 000 tr/min, couple max 30 Nm.
Type de mandrin	Mandrin à serrage rapide 1,5 - 13 mm.
Fonctionnalités	Fonction percussion, réglage de la vitesse, interrupteur à variateur.
Utilisation	Idéale pour le perçage dans le bois, le métal et le béton léger.
Poids	1,8 kg.
Maintenance	Vérifier régulièrement le bon état du câble d'alimentation et nettoyer les éventuels débris.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation. Ne pas utiliser dans des environnements humides.
Informations générales	Garantie de 3 ans, service après-vente disponible, accessoires compatibles disponibles.

FOIRE AUX QUESTIONS - D13VF METABO

Comment changer le mandrin de la perceuse METABO D13VF ?

Pour changer le mandrin, dévissez le mandrin actuel dans le sens antihoraire à l'aide de la clé fournie. Installez le nouveau mandrin en le vissant dans le sens horaire jusqu'à ce qu'il soit bien fixé.

Pourquoi ma perceuse METABO D13VF ne démarre-t-elle pas ?

Vérifiez d'abord que la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que le commutateur de sécurité n'est pas activé et que la batterie est chargée si vous utilisez un modèle sans fil.

Quelle est la capacité de perçage maximale de la METABO D13VF ?

La METABO D13VF a une capacité de perçage maximale de 13 mm dans l'acier et de 30 mm dans le bois.

Comment lubrifier la perceuse METABO D13VF ?

Utilisez une huile de lubrification légère pour les parties mobiles. Appliquez-en quelques gouttes sur les roulements et les engrenages visibles, mais évitez d'en mettre sur les surfaces de contact des mandrins.

Que faire si la perceuse surchauffe pendant l'utilisation ?

Si la perceuse surchauffe, arrêtez immédiatement l'utilisation et laissez-la refroidir pendant au moins 30 minutes. Vérifiez également si la vitesse de perçage est adéquate pour le matériau utilisé.

Comment nettoyer ma perceuse METABO D13VF ?

Débranchez la perceuse et utilisez un chiffon doux et sec pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Où trouver des pièces de rechange pour la METABO D13VF ?

Vous pouvez trouver des pièces de rechange sur le site officiel de METABO ou chez des revendeurs agréés. Assurez-vous de fournir le modèle exact pour garantir la compatibilité.

La METABO D13VF est-elle adaptée pour le perçage dans des matériaux durs ?

Oui, la METABO D13VF est conçue pour percer dans des matériaux durs, mais il est recommandé d'utiliser des forets adaptés pour le béton ou les métaux selon le matériau à percer.

MODE D'EMPLOI D13VF METABO

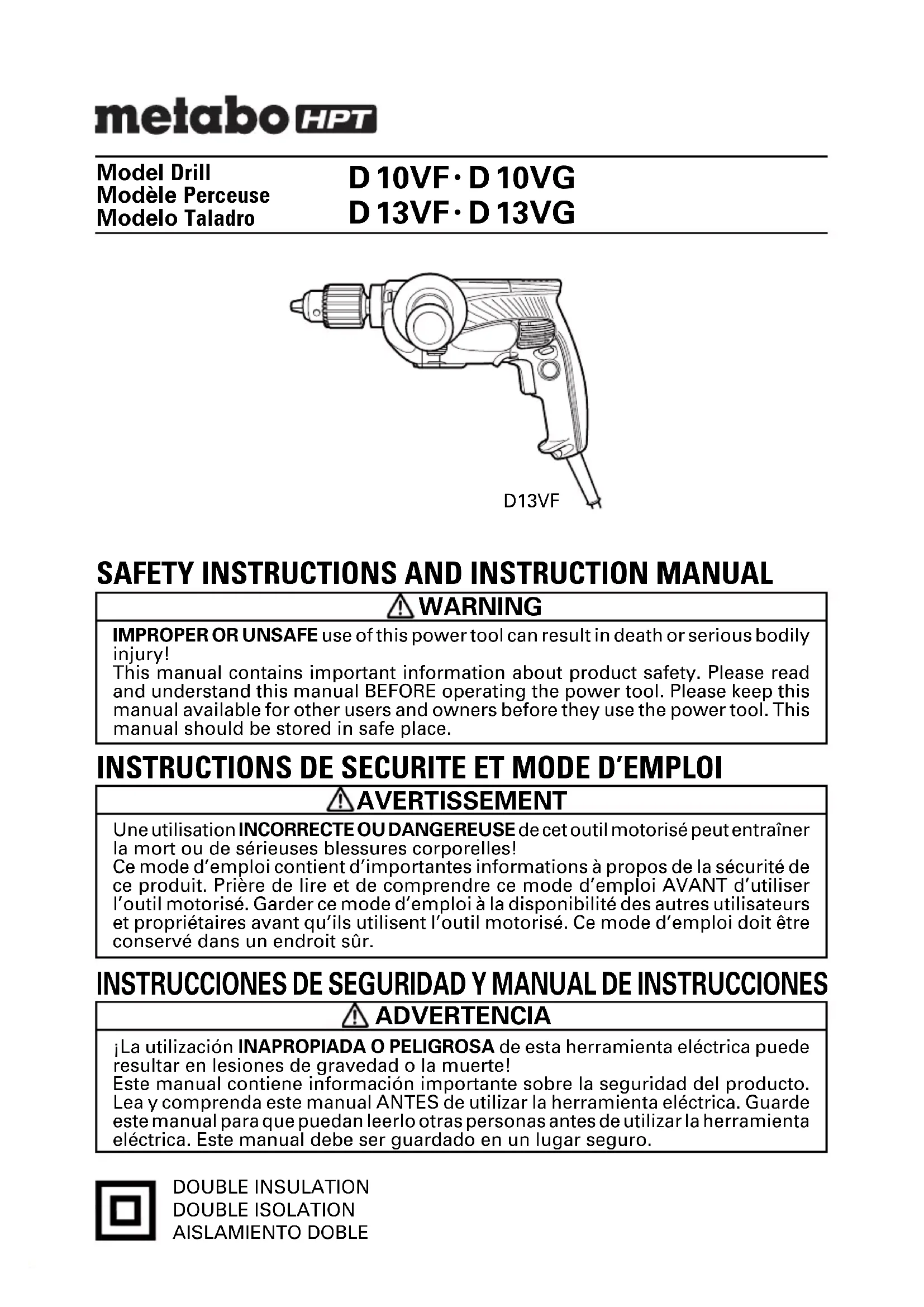

13VG Model Drill Modèle Perceuse Modelo Taladro DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI AVERTISSEMENT Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par metabo HPT.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. 02Fre_D10VF_US 7/3/13, 10:58 AM1617 Français SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l’aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. 02Fre_D10VF_US 7/3/13, 10:58 AM1718 Français f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. lesquelles il a été conçu est dangereuse.

1. Utilisez la ou les poignées auxiliaires si elles sont

prévues avec l’outil. Toute perte de contrôle peut entraîner des blessures.

2. Tenir l’outil électrique par les surfaces isolées

permettant de l’agripper pour effectuer une opération où l’accessoire de coupe peut entrer en contact avec des fils électriques masqués ou son propre cordon. Le contact de l’accessoire de coupe avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et communiquer une décharge électrique à l'opérateur.

3. TOUJOURS porter des bouchons d’oreille lors de

l’utilisation de l’outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.

4. NE JAMAIS toucher la mèche avec des mains nues

après l’utilisation.

5. NE JAMAIS porter de gants faits d’une matière qui

risque de s’enrouler, comme du coton, de la laine, de la toile ou de la ficelle, etc.

TOUJOURS tenir la perceuse fermement. Modèles D10VG et D13VF TOUJOURS fixer la poignée latérale et tenir la peroceuse solidement. Modèle D10VG TOUJOURS fixer la poignée latérale avec le joint de poignée et tenir fermement la perceuse.

7. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

8. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil. 02Fre_D10VF_US 7/3/13, 10:58 AM1819 Français

9. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

10. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

11. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

12. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

13. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

14. Les lames et les accessoires doivent être fermement

montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

15. Garder propres les évents d’air du moteur

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

16. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

17. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service metabo HPT autorisé.

18. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

19. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

20. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

21. TOUJOURS porter des lunettes de protection qui

respectent les dernières révisions du Standard ANSI Z87.1.

22. TOUJOURS vérifier s’il y a des objets encastrés par

exemple des fils électriques. Le fait de toucher avec l’outil un fil ou un câble électrique sous tension encastré dans le mur risque de provoquer une décharge électrique. Vérifier s’il y des objets encastrés, par exemple un câble électrique, dans le mur, le plancher ou le plafond avant d’y commencer le travail.

23. Définitions pour les symboles utilisés sur cet outil

Pour assurer un fonctionnement plus sûr de cet outil motorisé, metabo HPT a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions: 02Fre_D10VF_US 7/3/13, 10:58 AM1920 Français Seuls les CENTRES DE SERVICE AUTORISES metabo HPT peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange metabo HPT garanties d’origine doivent être utilisées. Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

䡬21 Français DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

Fig. 1 Couvercle du pignon Boîtier Mandrin Plaque signalétique Bouton-poussoir Butée Gâchette de interrupteur Poignée latélale Cache de poignee 02Fre_D10VF_US 7/3/13, 10:58 AM2122 Français SPECIFICATIONS Modèle D10VF D10VG D13VF D13VG Moteur Moteur série monophasé à collecteur Source d’alimentation Secteur, 120V 60 Hz, monophasé Courant 9,0A Vitesse sans charge 0-3000/min. 0-1200/min. 0-990/min. 0-600/min. Capacité de mèche 3/8" (10mm) 1/2" (13mm) Frein électrique Non Non Oui Oui Capacité Acier Foret hélicoïdal 3/8"(10mm) 3/8"(10mm) 1/2"(13mm) 1/2"(13mm) Scie circulaire — 1-1/2"(38mm) 2"(51mm) 2-3/4"(70mm) Bois Foret à lame plate 1"(25mm) 1-1/4"(32mm) 1-1/2"(38mm) 1-1/2"(38mm) Mèche creuse ——1-1/4"(32mm) 1-1/2"(38mm) Foret à avance ——2-1/8"(54mm) 2-9/16"(65mm) automatique Scie circulaire 1-1/8"(29mm) 2-3/4"(70mm) 4"(102mm) 4-1/2"(114mm) Poids avec mandrin à clavette 4,0 lbs(1,8kg) 4,2 lbs(1,9kg) 4,6 lbs(2,1kg) 4,6 lbs(2,1kg) (sans fil) avec mandrin sans clavette 4,0 lbs(1,8kg) 4,2 lbs(1,9kg) 4,4 lbs(2,0kg)

APPLICATIONS 䡬 Perçage de trous dans métal, bois et matières plastiques.

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

5. Vérifier l’environnement de travail.

Vérifier que l’état de l’aire de travail est conforme aux précautions.

6. Choix du foret de perçage correct

䡬 Pour perçage dans métal ou plastique Utiliser un foret de perçage ordinaire pour métal. 䡬 Pour perçage dans bois Utiliser un foret de perçage ordinaire pour bois. Toutefois, pour percer des trous de 1/4" (6,5 mm) ou plus petits, utiliser un foret de perçage pour métal. 02Fre_D10VF_US 7/3/13, 10:58 AM2324 Français

7. Montage et démontage de la mèche

Mèche avec clavette (Fig. 2) (1) Ouvrir les mâchoires du mandrin et insérer la mèche dans le mandrin. (2) Mettre la clavette à mandrin dans chacun des trois trous du mandrin, et la tourner dans le sens des aiguilles d’une montre (vue depuis l’avant). Serrer à fond. (3) Pour retirer la mèche, mettre la clavette à mandrin dans l’un des trous du mandrin et la tourner dans le sens inverse des aiguilles d’une montre. Mèche sans clavette (Fig. 3) (1) Ouvrir les mâchoires du mandrin et insérer la mèche dans le mandrin. Pour ouvrir les mâchoires du mandrin, tenir la bague tout en tournant le manchon dans le sens inverse des aiguilles d’une montre (vu depuis l’avant). (2) Tenir fermement la bague et tourner le manchon dans le sens des aiguilles d’une montre. Serrer à fond. (3) Pour retirer la mèche, tenir fermement la bague et tourner le manchon dans le sens inverse des aiguilles d’une montre. (4) S’il est difficile de desserrez le manchon, fixer le mandrin en utilisant la clé pour mandrin, maintenir fermement le manchon et tourner dans le sens du dévissage (sens contraire des aiguilles d’une montre quand le manchon est vu de l’avant). (Fig. 4)

8. Installation de la poignée latérale

Modèles D10VG et D13VF Une poignée latérale est fournie avec la perceuse. Elle se monte sur le côté gauche ou sur le côté droit de l’outil, selon que l’on est gaucher ou droitier. Pour monter la poignée latérale, la faire passer dans la douille sur le côté voulu de l’outil et la serrer à fond. (Fig. 5) Modèle D13VG Le couple important du moteur de cette perceuse peut causer une réaction considérable sur les mains pendant le perçage. C’est pourquoi, il faut absolument Fig. 2 Clef pour mandrin Serrer Desserrer Mandrin Fig. 5 Poignée latérale Desserrer Serrer Fig. 3 Manchon Bague Serrer Desserrer Fig. 4 Utilisant la clé pour mandrin Desserrer 02Fre_D10VF_US 7/3/13, 10:58 AM2425 Français s’assurer que la poignée latérale et le joint de poignée sont complètement installés. (Fig.

9. Vérification du sens de rotation (Fig. 7)

La mèche tourne dans le sens des aiguilles d’une montre (vue de l’arrière) quand on appuie sur le côté R du bouton-poussoir. Appuyer sur le côté L du bouton-poussoir pour la faire tourner dans le sens inverse des aiguilles d’une montre. (Il y a des repères

(droite) sur le corps de l’outil.) 10.Fixation de l’angle (accessoire disponible en option pour les modèles D13VF et D13VG) (1) Retrait du mandrin de la perceuse (Fig. 8) 䡬 Pour retirer le mandrin de la perceuse, ouvrir les mâchoires du mandrin au maximum et tourner la vis de verrouillage vers l’extérieur (filetage à gauche). Cette vis verrouille le mandrin sur l’axe. Puis, tenir la perceuse de façon que seul le mandrin repose solidement et complètement sur le bord d’un établi solide. Installer la clé à barre hexagonale dans le mandrin. Tourner le mandrin jusqu’à ce que la clé forme un angle d’environ 30° par rapport au dessus de l’établi, et frapper d’un grand coup sur la clé avec un marteau de façon que le mandrin tourne dans le sens inverse des aiguilles d’une montre (vu de l’avant). Cela desserrera le mandrin de l’axe avec filetage à droite, et il est maintenant possible de retirer le mandrin à la main. ATTENTION Si l’on ne réussit pas à retirer le mandrin en le frappant avec la clé, ne pas frapper trop fort avec la clé et envoyer la perceuse à un SERVICE APRES-VENTE metabo HPT AGREE. (2) Fixation de l’angle 䡬 Après avoir retiré le mandrin, emboîter le couplage sur l’axe de la perceuse. Fixer le manchon du raccord sur le cache du réducteur, fixer l’angle à l’autre extrémité du manchon de raccord, tourner légèrement l’angle dans l’un ou l’autre sens de façon que l’orifice hexagonal du couplage s’emboîte Fig. 8 Clé à barre hexagonale Vis de verrouillage Desserrer Fig. 6 Fig. 7

mark Gâchette du interrupteur Fig. 9 Angle Manchon du raccord Couplage Boulon de serrage Poignée latérale Desserrer Serrer Desserrer Serrer Joint de poignée 02Fre_D10VF_US 7/3/13, 10:58 AM2526 Français dans la section hexagonale de l’angle, et serrer le manchon de raccord à l’aide des boulons de serrage. Serrer deux boulons de serrage de façon uniforme et à tour de rôle au couple de 61-70

cm) (force égale à un tour de poignet de la clé à fourche fournie pour le serrage des boulons de serrage). (Fig. 9) 䡬 Pour utiliser l’angle à faible vitesse, fixer le mandrin sur l’axe de l’angle en face du repère latéral “LOW”, et fixer avec la vis de verrouillage. A ce réglage, la vitesse de perçage tombe à environ 70% et le couple de perçage augmente jusqu’à environ 150%. (Fig. 10) 䡬 Pour utiliser l’angle à grande vitesse, fixer le mandrin sur l’axe de l’angle en face du repère latéral “HIGH”, et fixer avec la vis de verrouillage. A ce réglage, la vitesse de perçage augmente jusqu’à environ 150% et le couple de perçage tombe à environ 70%. (Fig. 11) (3) Installation de la poignée latérale (Fig. 12) La poignée latérale se monte sur le côté gauche ou sur le côté droit de l’angle, selon que l’on est gaucher ou droitier. Pour monter la poignée latérale, la faire passer dans la douille sur le côté voulu de l’angle et la serrer à fond. (4) Retrait du mandrin de l’angle (Fig. 13) 䡬 Le mandrin se retire de l’angle de la même

çon que de la perceuse ; toutefois,

MANDRIN. Ceci évitera d’endommager les engrenages de la perceuse. Tenir l’axe de l’angle avec la clé à fourche fournie avant de desserrer le mandrin. ATTENTION Si l’on ne réussit pas à retirer le mandrin en le frappant avec la clé, ne pas frapper trop fort avec la clé et envoyer la perceuse à un SERVICE APRES-VENTE metabo HPT AGREE. Fig. 11 Grand vitesse Fig. 12 Poignée latérale Fig. 10 Faible vitesse Fig. 13 Utilisant la clé pour mandrin Clé à barre hexagonale 02Fre_D10VF_US 7/3/13, 10:58 AM2627 Français 11.Fixation du crochet (accessoire en 䢇 Avant d'accrocher l'appareil principal à la ceinture, bien s'assurer que la perceuse est complètement arrêtée. Si l'appareil est accroché à la ceinture, la fiche d'alimentation risque de se débrancher de la source d'alimentation. 䢇 Ne pas se promener avec l'outil électrique accroché à la ceinture. 䢇 Lors d'un travail en hauter, il serait dangereux de laisser tomber l'outil accidentallement. Si le crochet est déformé ou qu'il accroché en mauvaise position, il risque de glisser et l'outil de tomber. Faire attention pour éviter tout danger. 䢇 Lors du perçage d'un trou, il arrive que l'outil soit violemment secoué, lorsque la pièce est percée par exemple. Faire attention de ne pas se blesser avec le crochet dans ce genre de situation. UTILISATION PRECAUTION Pour éviter tout risque d’accident, bien couper le contact et débrancher la fiche de la prise secteur lors de l’installation ou du retrait des mèches et des autres pièces. Il faudra également couper le contact lors d’une interruption de travail et lorsque le travail est terminé.

1. Fonctionnement de l’interrupteur

䡬 Quand on tire sur la gâchette, l’outil se met à tourner. Quand on relâche la gâchette, l’outil s’arrête. 䡬 Il est possible de régler la vitesse de rotation de la perceuse en faisant varier la pression sur la gâchette. La vitesse est lente quand on tire légèrement sur la gâchette, et elle augmente quand on tire davantage sur la gâchette. 䡬 Si l’on tire sur la gâchette et qu’on appuie sur la butée, l’outil continue à tourner tout seul, ce qui est pratique pour un travail continu. Pour arrêter l’outil, déconnecter la butée en tirant à nouveau sur la gâchette.

2. Frein électrique (modèles D13VF et D13VG)

Quand on relâche la gâchette de l’interrupteur, le frein entre en service pour arrêter immédiatement l’outil. option) (Fig. 14) Pour pouvoir fixer le crochet, il faut démonter la section de la poignée qui recouvre le circuit électrique de l’outil. Pour garantir la sécurité et préserver la protection contre les chocs électriques, l’installation du crochet sur la perceuse sera confiée EXCLUSIVEMENT à Crochet (A) 02Fre_D10VF_US 7/3/13, 10:58 AM27 Fig.

PRECAUTION Lorsque l'outil est utilisé avec un crochet fixé dessus, faire attention aux points suivants: un SERVICE APRES -VENTE metabo HPT AGREE.28 Français ATTENTION : 䢇 Du fait qu’il se produit une certaine réaction lorsque le frein entre en service, bien tenir la perceuse fermement. 䢇 Si le frein ne fonctionne plus, envoyer l’outil à un SERVICE APRES-VENTE metabo HPT AGREE.

䡬 Pour percer des trous, démarrer la perceuse lentement, et augmenter progressivement la vitesse à mesure que l’on perce. 䡬 Toujours appuyer sur la mèche en ligne droite. Appuyer suffisamment pour que la perceuse perce, mais pas trop car cela pourrait caler le moteur ou tordre la mèche. 䡬 Pour minimiser le calage ou la rupture de la mèche dans la pièce, réduire la pression sur la perceuse et dégager la mèche lorsqu’on arrive vers la fin du trou. 䡬 Si la perceuse cale, relâcher immédiatement la gâchette, sortir la mèche de la pièce et recommencer. Ne pas appuyer de façon répétée sur la gâchette pour redémarrer une perceuse qui a calé. Cela pourrait endommager la perceuse. 䡬 Plus le diamètre de la mèche est grand, plus la force de réaction sur le bras est forte. Faire attention à ne pas perdre le contrôle de la perceuse à cause de cette force de réaction. Pour garder un bon contrôle de l’outil, se tenir bien en équilibre, utiliser la poignée latérale, tenir la perceuse fermement des deux mains, et veiller à ce que la mèche soit perpendiculaire à la pièce dans laquelle on effectue le perçage. 02Fre_D10VF_US 7/3/13, 10:58 AM2829 Français

ENTRETIEN ET INSPECTION

AVERTISSEMENT:S’assurer de mettre l’interrupteur d’alimentation sur la position

OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspection de la meuleuse.

1. Vérification de la mèche

L’utilisation continue d’une mèche usée et ou endommagée réduira l’efficacité de perçage et peut gravement surcharger le moteur de la perceuse. Vérifiez fréquemment la méche et remplacez la dès que nécessaire.

2. Inspection des vis

Inspecter régulièrement toutes les vis et s’assurer qu’elles sont serrées à fond. Si l’une des vis était desserrée, la resserrer immédiatement.

AVERTISSEMENT:Il serait extrêmement dangereux d’utiliser la perceuse avec

des vis desserrées. Aprè s usage Lorsqu’on ne se sert pas de l’outil électrique, le ranger dans un lieu sec et hors de portée des enfants. Inspection des balais en carbone Pour assurer à tout moment la sécurité et la protection contre les chocs électrique, confier l’inspection et le remplacement des balais en carbone de l’outil EXCLUSIVEMENT à un centre de service après-vente agréé par metabo HPT. Entretien du moteur Le bobinage de l’ensemble moteur est le ”cœur" même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huille ou de l’eau. Entretien et réparation Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE. Liste des pièces de rechange PRECAUTION: Les réparations, modifications et inspections des outils électriques metabo HPT doivent être confiées à un service après-vente metabo HPT agréé. Il sera utile de présenter cette liste de pièces au service après-vente metabo HPT agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS: Les outils électriques metabo HPT sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable. 02Fre_D10VF_US 7/3/13, 10:58 AM29

7.Français ACCESSOIRES

AVERTISSEMENT:TOUJOURS utiliser UNIQUEMENT des pièces de rechange et

• s accessoires metabo HPT. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de metabo HPT. ACCESSOIRES STANDARD <D10VF> (1) Clef pour mandrin (Spéc. uniquement pour mandrin avec clavette) p. 1
• (No. de code 319529) <D10VG et D13VF> (1) Poignée lateral (No. de code 981205) p. 1
• (2) Clef pour mandrin (Spéc. uniquement pour mandrin avec clavette) (No. de code 319529 D10VG) (No. de code 319527 p. 1
• D13VF) <D13VG> (1) Poignée lateral (No. de code 981205) p. 1
• (2) Joint de poignée (No. de code 319550) p. 1
• (3) Clef pour mandrin (No. de code 319527) ACCESSOIRES SUR OPTION …………… vendus séparément <D10VF> (1) Poignée lateral (No. de code 981205) (2) Crechet (A) (No. de code 317676) <D10VG> (1) Crechet (A) (No. de code 317676) <D13VF et D13VG> (1) Crechet (A) (No. de code 317676) (2) Accessoire d’angle (No. de code 319528) REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de metabo HPT. p. 1
