BRUKSANVISNING AP1100 SAGEM

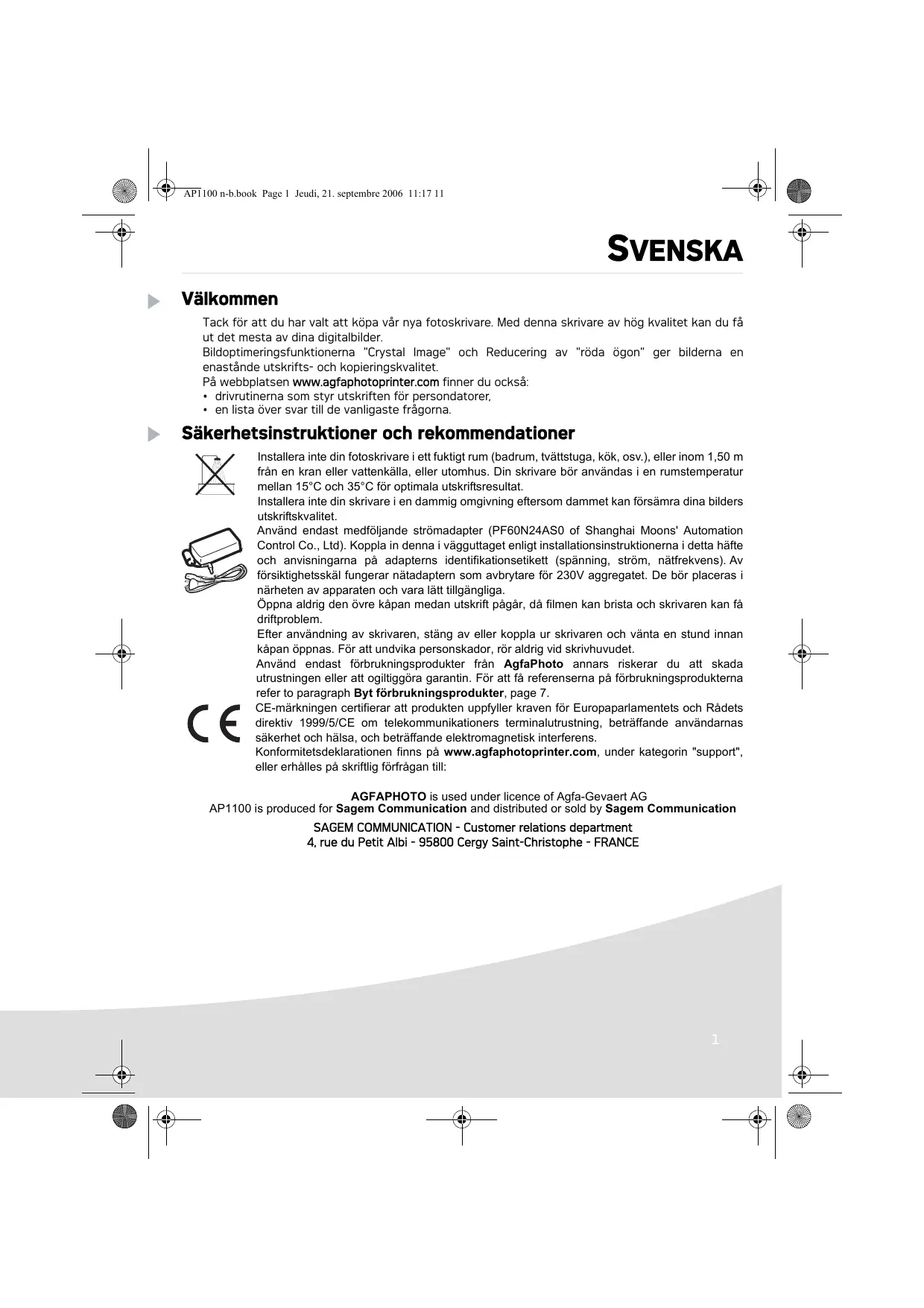

AP1100 n-b.book Page 1 Jeudi, 21. septembre 2006 11:17 11 SVENSKA Välkommen Tack för att du har valt att köpa vår nya fotoskrivare. Med denna skrivare av hög kvalitet kan du få ut det mesta av dina digitalbilder. Bildoptimeringsfunktionerna "Crystal Image" och Reducering av "röda ögon" ger bilderna en enastånde utskrifts- och kopieringskvalitet. På webbplatsen www.agfaphotoprinter.com finner du också:

• drivrutinerna som styr utskriften för persondatorer,
• en lista över svar till de vanligaste frågorna. Säkerhetsinstruktioner och rekommendationer Installera inte din fotoskrivare i ett fuktigt rum (badrum, tvättstuga, kök, osv.), eller inom 1,50 m från en kran eller vattenkälla, eller utomhus. Din skrivare bör användas i en rumstemperatur mellan 15°C och 35°C för optimala utskriftsresultat. Installera inte din skrivare i en dammig omgivning eftersom dammet kan försämra dina bilders utskriftskvalitet. Använd endast medföljande strömadapter (PF60N24AS0 of Shanghai Moons' Automation Control Co., Ltd). Koppla in denna i vägguttaget enligt installationsinstruktionerna i detta häfte och anvisningarna på adapterns identifikationsetikett (spänning, ström, nätfrekvens). Av försiktighetsskäl fungerar nätadaptern som avbrytare för 230V aggregatet. De bör placeras i närheten av apparaten och vara lätt tillgängliga. Öppna aldrig den övre kåpan medan utskrift pågår, då filmen kan brista och skrivaren kan få driftproblem. Efter användning av skrivaren, stäng av eller koppla ur skrivaren och vänta en stund innan kåpan öppnas. För att undvika personskador, rör aldrig vid skrivhuvudet. Använd endast förbrukningsprodukter från AgfaPhoto annars riskerar du att skada utrustningen eller att ogiltiggöra garantin. För att få referenserna på förbrukningsprodukterna refer to paragraph Byt förbrukningsprodukter, page 7. CE-märkningen certifierar att produkten uppfyller kraven för Europaparlamentets och Rådets direktiv 1999/5/CE om telekommunikationers terminalutrustning, beträffande användarnas säkerhet och hälsa, och beträffande elektromagnetisk interferens. Konformitetsdeklarationen finns på www.agfaphotoprinter.com, under kategorin "support", eller erhålles på skriftlig förfrågan till: AGFAPHOTO is used under licence of Agfa-Gevaert AG AP1100 is produced for Sagem Communication and distributed or sold by Sagem Communication SAGEM COMMUNICATION - Customer relations department 4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

AP1100 n-b.book Page 2 Jeudi, 21. septembre 2006 11:17 11 Miljö Miljöförebyggande som en hållbar utvecklingslogik utgör en väsentlig fråga inom AgfaPhoto. AgfaPhoto önskar tillverka system med miljön i åtanke, och koncernen har därför valt att integrera miljöprestanda i produkternas livscykel, från tillverkning till idriftsättning, användning och eliminering. FÖRPACKNINGEN Logon (grön prick) betyder att vi bidrar till en godkänd nationell organisation för att förbättra återanvändningen av emballage och återvinningsinfrastrukturer. För att underlätta återvinningen, var god respektera de lokala sorteringsreglerna för denna typ av avfall. BATTERIER Om produkten innehåller batterier måste dessa kasseras på en för detta avsedd insamlingspunkt. PRODUKTEN Den strukna soptunnan som sitter på produkten betyder att produkten tillhör kategorin för elektriska eller elektroniska utrustningarna. De europeiska bestämmelserna ber dig därför att kassera den: - På försäljningsställen vid köp av en liknande utrustning, - På lokala insamlingspunkter (avfallscenter, sorteringsinsamling, osv.). På så sätt kan du bidra till återanvändningen och uppgraderingen av elektriskt och elektroniskt avfall som påverkar miljön och människornas hälsa negativt.

AP1100 n-b.book Page 3 Jeudi, 21. septembre 2006 11:17 11 Skrivaren och dess tillbehör Placera lådan framför dig, plocka ut skrivarens olika delar och kontrollera att nedanstånde finns med : En nätkabel En strömadapter En skrivare En arkmatare Ett block fotopapper (beroende på modell) Ett färgband (beroende på modell) CD-Rom

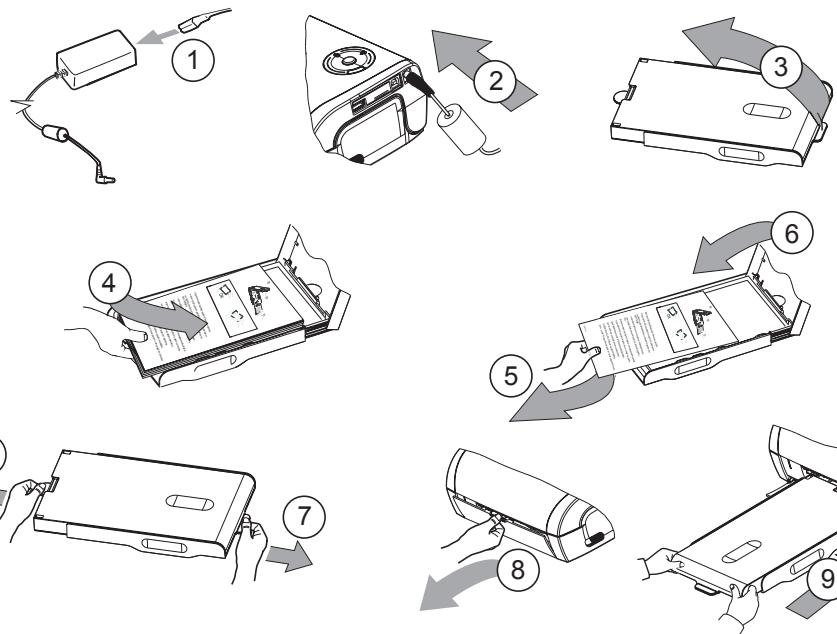

AP1100 n-b.book Page 4 Jeudi, 21. septembre 2006 11:17 11 Driftsättning av skrivaren

997A te tento Prosz Kérjü Vyjm Koppla in nätkabeln i ett lättåtkomligt vägguttag.

När du installerar din skrivare i närheten av en vägg eller ett annat föremål, lämna alltid ett öppet utrymme på minst 10 cm bakom skrivaren för att inte pappersarkets rörelse ska blockeras. Obs

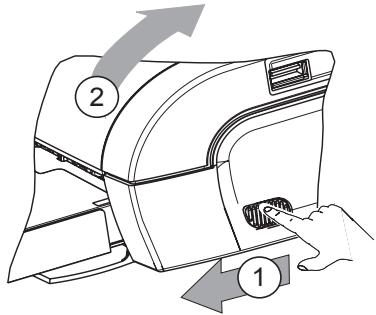

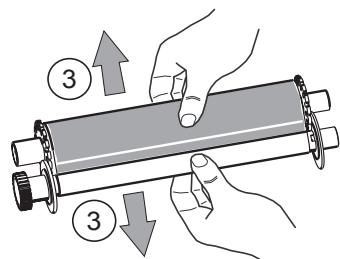

AP1100 n-b.book Page 5 Jeudi, 21. septembre 2006 11:17 11 Insättning av bandet Obs

Använd endast tillverkarens förbrukningsprodukter. De har utformats speciellt för att ge en optimal utskriftskvalitet (se avsnittet p. 7).

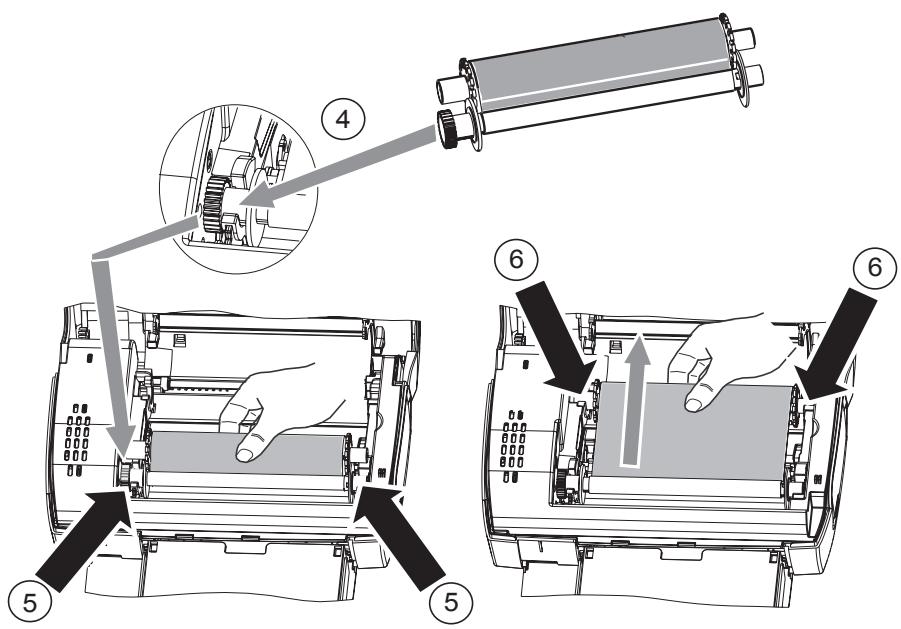

7 Spänn bandet över dessa axlar (6) och stäng skrivaren.

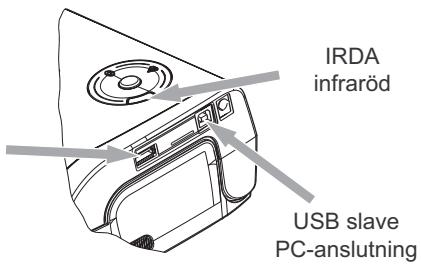

Försäkra dig om att det finns papper i arkmataren och att färgbandet är insatt. Försäkra dig om att skrivaren är elektriskt ansluten. Beroende på din utrustning, anslut apparaten som innehåller filerna som ska skrivas ut till någon av USB-portarna. Om apparaten är utrustad med en IRDA, flytta den så nära skrivarens IRDA att apparaterna kan kommunicera med varandra. - För WiFi-, PictBridge- och Bluetoothanslutningar överförs filerna automatiskt så fort de anslutna apparaterna lyckas upprätta kommunikationen. Obs

När du använder Bluetooth-läget måste du välja dina foton innan du börjar skriva ut. Tillverkarens standardkod är 1234. - För IRDA-anslutningen, måste den sändande apparatens IRDA-port vara aktiverad. Placera den sändande apparaten nära skrivarens IRDA-port. Överföringen startar så fort kommunikationen mellan apparaterna upprättats. - Från en PC, starta utskriften från hjälpprogrammets eller utskriftprogrammets kontrollpanel. Välj skrivaren "A6 Photo Printer" för att skriva ut bilderna. Obs

Funktionerna "Crystal Image" och "Röda ögon" är inte tillgängliga med PC-länk. Under dataöverföring eller utskrift, blinkar den gröna lampan på skrivarens ovansida. När dataöverföringen är färdig, startar utskriften automatiskt. AP1100 n-b.book Page 7 Jeudi, 21. septembre 2006 11:17 11 Inställningar Bildkvaliteten kan förbättras med hjälp av funktionerna "Crystal Image" och reducering av "Röda ögon". "Crystal Image" utför automatiskt alla nödvändiga inställningar och justeringar med avseende på bildskärpa, färghantering och kontrast för bästa möjliga utskriftskvalitet. Utöver detta, korrigeras även exponeringsfel (t.ex. underexponerade foton görs ljusare, delarna av fotot som uppvisar starka kontraster kompenseras). Funktionen reducering av "Röda ögon" retuscherar röda ögon på bilder som tagits med blixt. Dessa funktioner måste aktiveras före dataöverföringen till skrivaren. För att aktivera dessa funktioner, tryck på den gröna knappen på skrivarens ovansida enligt följande sekvens.

Tryck en gång på den gröna knappen. Ikonen tänds, funktionen "Crystal Image" aktiveras.

Tryck på nytt på den gröna knappen. Ikonerna

tänds, funktionerna "Crystal Image" och Reducering av "Röda ögon" aktiveras.

Tryck på nytt på den gröna knappen. Ikonen släcks och ikonen tänds, funktionen Reducering av "Röda ögon" aktiveras.

Tryck på nytt på den gröna knappen. Ikonerna

släcks, funktionerna "Crystal Image" och "Röda ögon" avaktiveras. Byt förbrukningsprodukter Förbrukningsprodukterna som används med fotoskrivaren (filmkassett, papper) är produkter av märket AgfaPhoto. De kan köpas i alla stora affärer på avdelningen för foto eller skrivare men även på Internetsidan www.agfaphotoprinter.com. Om du använder andra förbrukningsprodukter än AgfaPhoto kan du ogiltiggöra skrivarens garanti. Filmkassett APR4200 (band + papper för 75 foton) : 252302798 Filmkassetter APR4200D (2 band + papper för 150 foton) : 252303013

AP1100 n-b.book Page 8 Jeudi, 21. septembre 2006 11:17 11 Underhåll Rengör läshuvudet

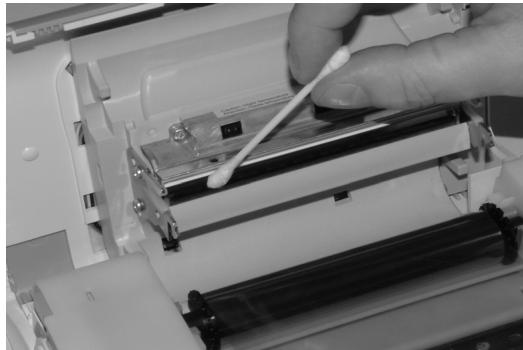

Kontinuerliga linjer på bilderna kan orsakas av dammpartiklar på läshuvudet. Du kommer att behöva rengöringsmedel med metanol (använd inga frätande kemikalier som riskerar att skada skrivaren) och någon bomullspinne. Koppla bort skrivaren från vägguttaget. Vänta fem minuter. Eftersom läshuvuden fungerar i hög temperatur riskerar du att bränna dig om du rör det. Öppna skrivaren och rengör skrivhuvudet enligt bilden nedan. Observera : Rör aldrig skrivhuvudet med fingrarna eller något föremål då detta kan repas.

Stäng skrivaren och koppla in sladden i vägguttaget. Pappersstopp

Följ denna procedur om ett ark fastnat i skrivaren och inte går att dra ut : Koppla bort skrivaren från vägguttaget. Vänta i fem minuter. Skrivhuvudet blir väldigt varmt och man kan lätt bränna sig om man rör vid det. Öppna skrivaren och plocka ut arket som fastnat. Stäng skrivaren och koppla in nätsladden i vägguttaget. Observera : Ett foto som skrivits ut helt eller delvis får ALDRIG läggas tillbaka i arkmataren, annars riskerar bandet att brista.

Skrivaren har en automatisk avstängning för att undvika överhettning som kan användas vid utskrift av stora jobb. Skrivaren startat automatiskt om det aktuella utskriftsjobbet så fort temperaturen återgår till det normala. Felindikeringar Lampa Orsak Blinkar rött Bandet slut Slut på papper Pappersstopp Lyser rött Fel vid mottagningen av data Ej kompatibelt papper eller band Skrivaren kan ej hantera filformatet PROBLEM LÖSNINGAR Ingen strömtillförsel

• Kontrollera att nätaggregatet sitter ordentligt i nätuttaget.
• Kontrollera att nätaggregatet sitter ordentligt i skrivaren.
• Kontrollera att nätuttaget har ström (kontrollera proppar och/eller strömbrytare på din installation om det behövs). Skrivaren kopplades bort under en utskrift

• Ställ in skrivarens På/Av knapp på "o" och anslut nätkabeln igen.
• Sätt på skrivaren och vänta tills initialiseringsfasen utförts,Tills funktionens lampa lyser grön.
• Om ett pappersark fastnat, utför proceduren, (refer to paragraph Pappersstopp, page 8).
• Utskriften återstartar automatiskt. Inget foto har skrivits ut på arket

• Använder du ark som uppfyller de tekniska specifikationerna (refer to paragraph Byt förbrukningsprodukter, page 7).
• Har arken förts in med den blanka sidan uppåt? Fotot är märkt med en heldragen linje eller många fläckar

• Rengör skrivhuvudet (refer to paragraph Rengör läshuvudet, page 8). Ingen utskrift från din persondator eller kamera

• Kontrollera att kabeln är korrekt ansluten (PC, kamera, m.m.).
• Är skrivarens drivrutiner installerade?
• Har du kontrollerat papperet eller färgbandet med medföljande chipkort?

Gränssnitt Storlek på överförda foton från en sladdlös kringutrustning Accepterade bildformat

Stödjer bildupplösning Förbrukningsartiklar

Papperstorlek Pappersfack Nätström Certifierat Användningsområde för optimal utskriftskvalitet Mått Vikt Strömförbrukning Extra tillbehör

AP1100 Dye-diffusion thermal transfer (termotransfertryck) 309,8 x 309,8 dpi 16,7 miljoner kontinuerliga Mindre än 60 sekunder per foto (exklusive bildhantering) USB-port kompatibel 2.0 IRDA upp till 1 MB JPEG (standardformat), TIFF, BMP, PNG (de flesta typerna) Upp till 18 miljoner pixlar Fotokvalitetspapper. Filmkassett med tre färger (gul, magenta, cyan och skyddsyta) 101 x 152,4 mm exklusive avdragbara kanter Med automatisk matare, kapacitet på 25 ark 230 V AC 50/60 Hz 15 °C till 35 °C, 30 % till 75 % fuktighet 200 x 143 x 78 mm exklusive pappersfacket 1,4 kg (exklusive nätaggregat) i standby : 5 W, i utskriftsläge : 75 W Väska, WiFi-nyckel och Bluetooth-nyckel. Besök vår webbplats www.agfaphotoprinter.com för att beställa tillbehör. Alla specifikationer anges endast som referens. AgfaPhoto förbehåller sig rätten till ändringar utan förvarning.

GARANTIVILLKOR OCH BESTÄMMELSER

Bäste kund, Tack för att du har köpt en Sagem Communication. Denna utrustning har tillverkats med största omsorg och vi hoppas att du kommer att vara helt nöjd med den. Om produkten, trots omsorgen vid tillverkningen av utrustningen, skulle påvisa brister, kontakta din återförsäljare som kan informera dig vidare om proceduren att följa. Utrustningen du just har köpt (exklusive band, papper...) är garanterad för reservdelar och arbete* av Sagem Communication, enligt villkoren och procedurerna nedan, mot alla tillverkningsfel i 12 (tolv) månader från inköpsdatumet, i fall dessa brister är orsakade av tillverkningsfel (för tillbehör: tre (3) månader från inköpsdatum). Denna garanti gäller så länge utrustningen används i enlighet med den användning den är avsedd till. Köpebevis måste visas upp; förvara därför ditt kvitto på en säker plats. Utrustningarna som har lagats under den garantiperiod som nämns ovan täcks av Sagem Communications garanti (reservdelar och arbete)* senast till dessa två datum:

• Garantiperiodens utgångsdatum
• Eller tre (3) månader från och med Sagem Communications åtgärder: Ingen ersättningsutrustning lånas ut under reparationsperioden. Innan du lämnar utrustningen till din säljare, var god kom ihåg att:
• Spara all personlig information då denna kan raderas under reparationen. Sagem Communication kommer inte att kunna hållas ansvariga för skador orsakade på dina data och kommer inte att genomföra en återinstallation av dessa data på din utrustning.
• Skriv ditt namn, din adress och ditt telefonnummer i paketet.
• Bifoga en kopia på köpebeviset.
• Ta med alla tillbehör (kablar...), förbrukningsprodukter och egna artiklar (minneskort, nycklar...) om återsäljaren önskar det. Denna garanti påverkar inte privatkonsumenters rättigheter. Detta gäller endast i Storbritannien. Om denna garanti delvis eller i sin helhet skulle visa sig vara ogiltig eller olaglig på grund av en obligatorisk bestämmelse som tillämpas konsumenter under engelsk lag, skall en sådan ogiltighet eller olaglighet inte påverka eller ogiltiggöra de övriga delarna i denna garanti. *bortsett från de fall som nämns vidare i detta dokument GARANTIUNDANTAG Dessa fall täcks inte av garantin:

1. Brister eller tekniska fel orsakade av:

• Att installationsprocessen och användningsinstruktionerna inte har följts ordentligt, eller
• En extern orsak (inklusive men inte begränsat till chock, blixt, brand, vandalism, illvilligt förfarande, kontakter med olika vätskor eller skadedjur, eller vattenskada av någon typ, olämplig elektrisk spänning); eller

• Ändringar på utrustningen som gjorts utan skriftligt godkännande av Sagem Communication; eller Brist på dagligt underhåll (enligt beskrivningen i den medföljande dokumentationen) eller brist på skötsel och övervakning; eller
• Dåliga miljöförutsättningar, särskilt relaterade till temperatur och hygrometri, effekter av variationer på den elektriska spänningen, parasiter från elektriska nätverk eller från jorden; eller
• Reparation, arbete (öppning eller försök att öppna utrustningen) eller underhåll av utrustningen av personer som inte är godkända av Sagem Communication; Skada orsakad av otillräcklig eller dålig paketering av utrustningen när den lämnas tillbaka till det godkända reparationscentret. Slitning och skador från daglig användning av utrustningen och dess tillbehör. Kommunikationsproblem relaterade till en olämplig miljö, särskilt:
• Problem relaterade till åtkomst/anslutning till telefonnätverket såsom avbrott av nätverk eller tekniska fel på linjen mellan abonnenten eller korrespondenten,
• Sändningsfel (t.ex. interferens eller dålig linje),
• Fel på det lokala nätverket (kablar, servrar, arbetsstationer) eller fel på sändningsnätverket (inklusive men inte begränsat till, interferens, dålig kvalitet eller fel på nätverkets kvalitet). Användning av nya programversioner utan överenskommelse med Sagem Communication, Arbete i samband med normal användning: Leverans, installation eller utbyte av förbrukningsprodukter,... Arbete på utrustning eller mjukvara som har ändrats eller lagts till utan Sagem Communications tillstånd, Tekniska fel orsakade av användningen av produkter, förbrukningsprodukter eller tillbehör som inte är kompatibla med utrustningen. Utrustning som har returnerats till det godkända reparationscentret utan tillstånd,

Avgifter (reparations- och leveranskostnader) - som Sagem Communication informerar om - tillämpas för tjänster i samband med ovannämnda garantiundantag samt efter garantiperiodens giltighetstid på 12 månader, och måste betalas före retur av utrustningen till det godkända servicecentret eller före åtgärd.

VARNING: Enligt 12 månaders garantin gäller följande:

I samtliga fall bör du själv spara dina personliga data. Sagem Communication kan under inga omständigheter hållas ansvarig för förlust eller skada på dina data eller program. Under inga omständigheter skall program eller data återinstalleras av Sagem Communication i utrustningen vid skada. De bristande delarna eller utrustningen som byts ut tillhör Sagem Communication. I den utsträckning som är lagligen tillåtet, ersätter de uttryckliga garantierna i detta dokument alla andra garantier, uttryckliga eller underförstådda. Sagem Communication utfärdar ingen representation eller garanti av något slag beträffande kvaliteten eller utformandet på utrustningen. Sagem Communications ansvar vid krav från kunden för direkt förlust eller skada, antingen genom avtal, tvist eller annat, eller från Sagem Communications försummande eller annat vid leverans eller tjänster, skall inte överskrida det pris som kunden betalt för utrustningen. Under inga omständigheter skall Sagem Communication hållas ansvariga för direkta eller indirekta skador eller följdskador (inklusive men inte begränsat till beställningsförlust, vinstförluster, förlust av goodwill, förlust av anseende, avbrott av tjänst eller annan finansiell eller kommersiell förlust) baserad på garantiavtal eller tvist. I den utsträckning som är lagligen tillåtet, skall inte reparationstiden av utrustningen under 12 månaders garantin ge upphov till en förlängd garanti. Denna 12 månaders garanti påverkar inte privatkonsumenters rättigheter. Detta gäller endast i Storbritannien. Om denna garanti delvis eller i sin helhet skulle visa sig vara ogiltig eller olaglig på grund av en obligatorisk bestämmelse som tillämpas konsumenter under engelsk lag, skall en sådan ogiltighet eller olaglighet inte påverka eller ogiltiggöra de övriga delarna i denna 12 månaders garanti. www.agfaphotoprinter.com , supportrubriken.
