BRUKSANVISNING 4531 GA SKIL

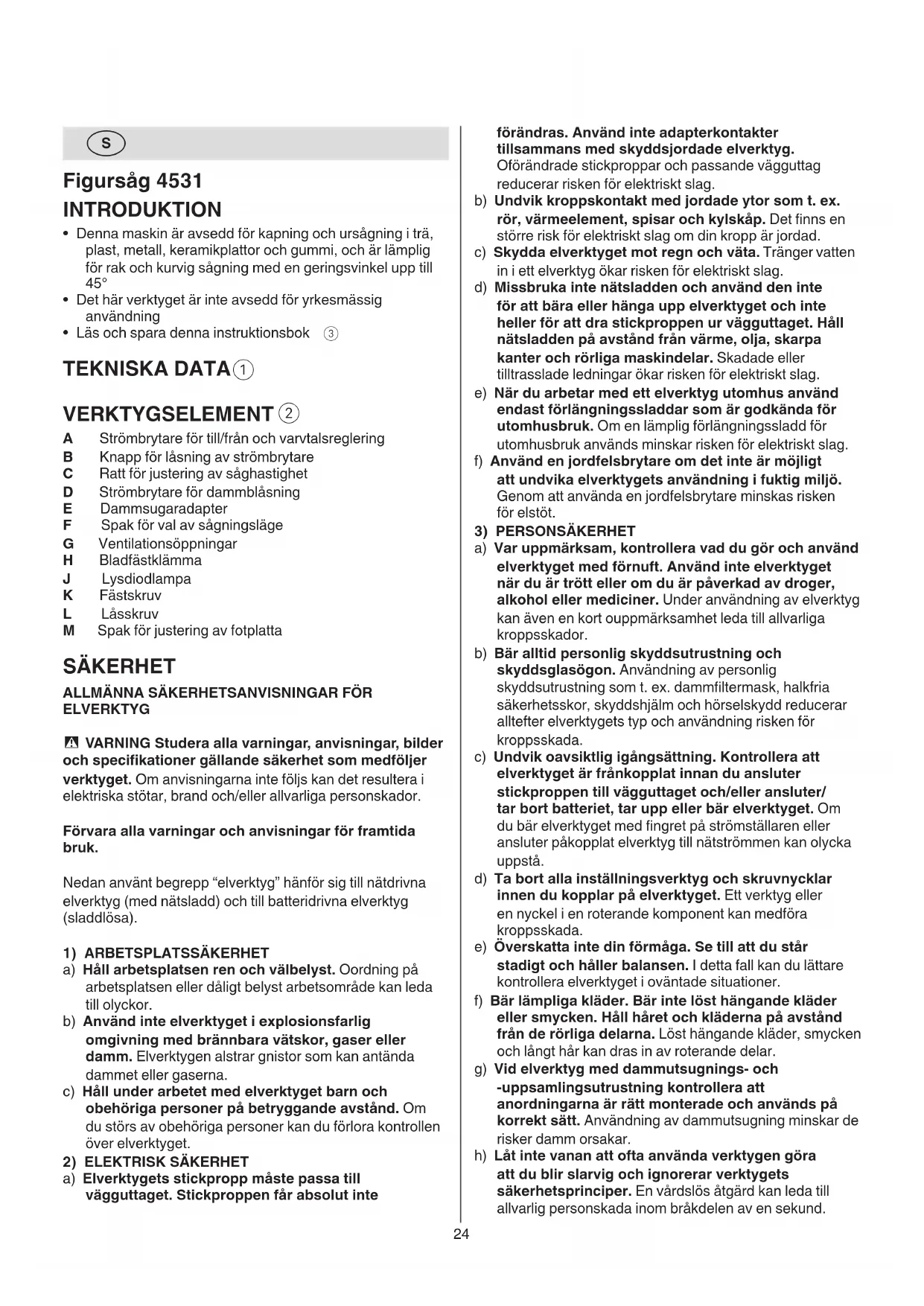

Figursåg 4531 INTRODUKTION

• Denna maskin År avsedd for kapning och ursågning i tra, plast, metall, keramikplattor och gummi, och År lämplig För rak och kurvig sängning med en geringsvinkel upp till 45^
• Det har verktyget ar inte avsedd for yrkesmagg anvandning
• Läs och spara denna instruktionsbok ③

TEKNISKA DATA①

VERKTYGSELEMENT ②

A Strömbrytare für till/frán och varvitalsreglering
B Knapp for lásning av strombrytare
C Ratt for justering av saghastighet
D Strömbrytare for damblåsning
E Dammsugaradapter
F Spak for val av sagningslage
G Ventilationsöppninger
H Bladfasklämma
J Lysdiodlampa
K Fästskruv
L Lasskruv
M Spak for justering av fotplatta

SÄKERHET

ALLMÄNNASÄKERHETSANVISNINGAR FÖRELVERKTYG

VARNING Studera alla varninger, anvisninger, Bilder och spekifikationer gällande sakerhet som medfoljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador.

Förvara alla varninger och anvisninger for framtida bruk.

Nedan anvant begrapp "elverktyg" hänfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1) ARBETSPLATSSÄKERHET
a) Hall arbetsplatsen ren och valbelyst. Oordning pa arbetsplatsen ull daltigt belyst arbetsomrade kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
c) Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.
2) ELEKTRISK SÄKERHET
a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen far absolut inte

forandras. Använd inte adapterkontaktert tillsammans med skyddsjordade elverktyg.

Oforandrade stickproppar och passande vagguttag reducerar risken for elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spasar och kylskap. Det finns en storre risk for elektriskt slag om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata. Tränger vatten in i ett elverktyg ökar risiken for elektriskt slag.
d) Missbruka inte natsladden och använd den inte För att bara eller hangsa upp elverktyget och inte heller För att dra stickproppen ur vagguttaget. Håll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elektriskt slag.
e) När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar godkända für utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elektriskt slag.
f) Använd en jordfelsbrytare om det inte ar möjigt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risiken for elstöt.

3) PERSONSAKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyget;när du är trött ell er om du är paverkad av droger, alcohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och hörskelskydd reducerar alltefter elverktygets typ och användning risiken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/ tar bort batteriet, tar upp erlar elverktyget. Om du bar elverktyget med fingret pa strömställaren ell er ansluter plokplat elverktyg till natströmmen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innen du koplar pa elverktyget. Ett verktyg aller nyckel i en roterande component kan medforakroppsskada.
e) Overskatta inte din förmåga. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
f) Bar lampliga klader. Bär inte lost hangande kläder eller smycken. Håll haret och kläderna pa avstand frän de rörliga delarna. Lõst hangande kläder, smycken och langt har kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna ar ratt monterade och anvands på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.
h) Låt inte vanan att ofta använda verktygen gört att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslös atgård kan leda till allvarlig personskada inom brådkelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG
a) Überbelastainte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och sakkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in erller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan installninger utfors, tillbehorsdilar byts ut ell er elverktyget lagras. Denna skyddsagrd forhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oåtkomliga for barn. Låt elverktyget inte användas av personer som inte ar förtrogna med dess användning eller inte LASTenna anvising. Elverktygen ar farliga om de används av oerfarna personer.
e) Underhäll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget Återanvänds. Många olyckor orsakas av däligt skötta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfullt sköttta skärverktyg med skarpa eggarkommen inte sa latt i klåm och går lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hansyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icede andamalsenigt satt kan farliga situationer uppsta.
h) Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i ovängtade situationer.
5) SERVICE
a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdilar. Dettagaranterar att elverktygets sakerhet uppratthalls.

SAKERHETSANVISNINGAR FÖR FIGURSÄGER

• Hall fast elverktyget vid de isolerade greppytorna när arbeten utförs på ställen där insatstillbehoret kan skada dolda elledninger erller egen natsladd (kontakt med en spanningsforande ledning kan satta elverktygets metalldilar under spanning och leda till elstöt)
• Använd klämmor eller nagot annat praktiskt satt att sakra och stotta arbetsstychket mot en stabil platfom (om du haller arbetsstychket i handen eller mot kroppen blir det instabilit, vilket kan leda till att du tappar kontrollen)

ALLMÄNT

• Kontrollera alltid att den tillförda strömtypen stämmer med spanninger som anges på maskinens markplat

• Asbesthaltigt material fár inte bearbetas (asbest anses vara cancerframkallande)
  Den har maskinen ske inte anvandas av personer under 16 ar
  Ljudnivan vid arbete kan överskrida 85 dB(A); använd hörskkydd

• Använd skyddsglasogön vid spanbildende material

• Viss typ av damm, exemplvis färg som innehäller bly, vissaTRSorter, mineraler och metaller kan vara hälsovádliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i narheten); anecdandningsskydd och arbeta med en dammuppsamlare om sādan anslutning finns
• Vissa typé av damm ár klassificerade sà som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser for trabehandling; anecd andningsskydd och arbeta med en dammuppsamlare om sādan anslutning finns
  Folj de nationella krav, som finns angaende damm, for de material du skull arbete med
• Använd welt utrullade och sakra förlängningssladdar med kapacitet på 16 A
• Dra alltid ur stickkontakten frän vaggurtaget innan du gör nàgon justering eller byter tillbehör FÖRE ANVÄNDNINGEN
• Se till att arbetsområdet ár fritt fræmål innan du startup arbetet
• Undvik skador genom att ta bort skruvar, spikar aller andra foremål ur arbetsstycket; ta dem bort innan du startup ett arbete

UNDER ANVÄNDNINGEN

• Hall alltid sladden på sakert avständ frän rørliga maskindelar; for sladden bakat bort frän maski
• Skadas eller kapas natsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten
• Använd aldrig verktyget om sladden är skadad; den maste bytas mot en särskilt utformad sladd som finns via serviceorganisationen.
• I handelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten
• Hall händerna frän sagbladet nar maskinen ar igång TILLBEHÖR
• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används
• Använd inte en trasig, deformerad aller slo blad EFTER ANVÄNDNINGEN
• När du ställer ifrån dig maskinen måste motorn vara fränslagen och de rörliga delarna ska ha stannat fullständigt

FÖRKLARING AV SYMBOLERNA PÄ VERKTYGET

③ Läs bruksanvisingen före användning
④ Dubbel isolering (ingen jordning kravs)
⑤ Elektriska verktyg och batterier fár inte kastasi hushållssoporna

ANVÄNDNING

• Till/fran 6
• Lásning av strömbrytare für kontinuierlig drift ⑦
• Sågbladsbyte 8! satt in sagbladet till fullt djup med tänderna framåt 9

-maskin accepter de flesta vanligare sagblad med T-axel och U-axel

Sångning vid 45^ 10
- Installling av sāghastighet beroende pa val av material (11)

-om maskinen inte sagar med ratt C i lage 1, sca du valja en högre saghastighet och g ner till en lagre hastighet medan maskinen gar

Dammuppsugning 12

-anslut dammsugaradaptern E till foten

-anslut dammsugarslangen till dammsugaradaptern E

! använd inte dammsugare für skåring i metall

Lysdiodlampa J 13

-Lysdiodlampan J tänds automatiskn nar strömbrytaren

A aktiveras

• Strömbrytare für dammlösning D 14
• Utväljande av sagningslåget 15

Använd spaken F ② till att reglera den pendlandere roelsen på precissågning (= 0) till snabbsågning (= 3)
-1 lage ("0") for precisionssågning i alla material, rak + kurvig
-3 lage für snabbsågning i olika material, endast rak

1 = metall
2 = plast
3=harttra

! valj alltid "0" när sänging gös i splinterkändigt material

• Användning av maskinen
  -innan maskinen sats pä, försakra dig om att fotplattans framsidan ligger plant pä arbetsstychet
  -haill maskinen stadigt sa att Du har full kontroll helatiden
  ! under arbetet, häll alltid verktyget i det grå greppet 16
  -forsakra dig om att fotplattan ligger an mot arbetsstycket over hela ytan
  ! försäkra dig om att bladet helt har stannat innan maskinen lyfts frän det sagsade materialet
• häll ventilationsöppningarna G ② ej överträckta

ANVÄNDNINGSTIPS

• Använd ratt sagblad ⑦

! maskin accepterar de flesta vanligare sagblad med T-axel och U-axel

• För sängning i metall, olja in sāgbladet regelbundet
• För att saga precis rakt, styr maskinen med fotplattan langs kanten pa en rak trabit 18
• Forborra ett hal innan du borjar saga ur 19
  Splinterfisagning

-täck snittlinjen med flera lager av breda tejp innan du börjar sāga

-lagg alltid den finaste sidan av arbetsstycket nedat

• Det hare verktyget ar inte avsedd for yrkesmagg anvandning
• Häll alltid din maskin och sladden ren (speziellt ventilationsöppningarna G ②)

! drag ur stickkontakten innan rengöring

• Om spaken M lossnar under användning ställer du in atdragningen av spaken M 20
  -placera spaken M i mittpositionen
  -lossa lasskruven L med PH2-skruvmejsel medurs
  -dra at fästskruven K med fingerkraft med hjälp av en sexkantsnyckel 4 mm moturs
  ! fästskruven K ar vänstergängad
  -dra at lasskruven L med PH2-skruvmejsin medurs
  -spann fast spak M
• Om i elverktyget trots exakt tillverkning och sträng

auktoriserad serviceverkstad for SKIL elverktyg
- sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till fösäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)
- Observera att skada till följd av oversamhet ell er overbelastning inte tacks av garantin (for SKIL garantivillkor gå till www.skil.com eller fråga Återförsäljaren)

MILJÖ

• Elektriska verktyg, batterier, tillbehör och Förpackning fär inte kastas i hushällssoporna (gäller endast EU-länder)

-enligt direktivet 2012/19/EG som avser ädre elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftnung ska uttjanta elektriska verktyg sorteraseparat och lamnas till miljovänlig atervinning
-symbolen ⑤ kommen att paminna om detta naretid att kassera

LJUD/VIBRATION

• Det hare verktygets ludtrycksniva som matts enlig EN 62841 ar 82,0 dB(A), ljudeffektnivan ar 93,0 dB(A) (osakerhet K = 5 dB) och vibrationen (triax vektorsumma; osakerhet K = 1,5m / s^2)

Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta varde kan anvandas for att jämföra vibrationen hos olika verktyg och som en ungefährig uppskattning av hur stor vibration användaren utsätts for njr verktyget används enligt det avsedda syfctet

-om verktyget anvands pa ett annat aan det avsedda syfet aller med fel aller daltigt underhällna tillbehör kan detta drastiskt öka vibrationsniván
-när verktyget stängs av eller ar pa men inte används, kan detta avsevärtn minska vibrationsnivän

! skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssatt
