GEBRUIKSAANWIJZING 4531 GA SKIL

• Deze machine is bestemd voor het doorzagen van, en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber, en is geschikt omrecht en in bochten te zagen onder een hoek van 45^
• Deze machine is Niet bedoeld voor professioneel gebruik
• Lees en bewaar deze gebruiksaanwijzing ③

A Schakelaar voor aan/uit en toerentalregeling
B Knop voor vastzetten van schakelaar
C Instelweltjie voor zaagsnelheid
D Schakelaar voor stof-blower
E Stofzuiigeraansluitstuk
F Hendel voor selecteren van zaagfunctie
G Ventilatie-openingen
H Zaagbladklem
J LED-lampje
K Instelschroef
L Borgschoef
M Hendel voor aanpassen voetplaat

VEILIGHEID

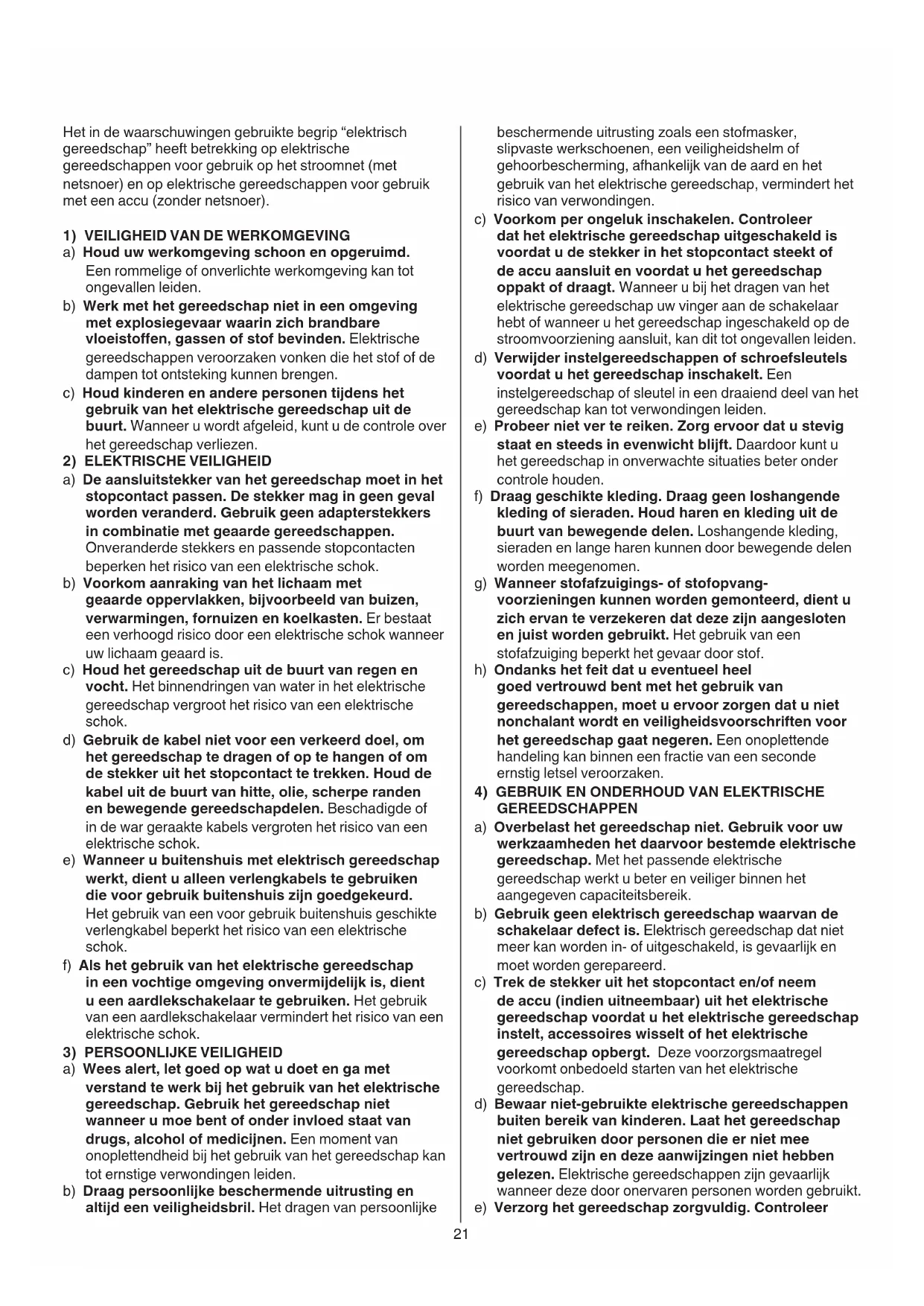

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOORELEKTRISCHE GEREEDSCHAPPEN

veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die met dit elektrische gereedschap zichmeegeleverd. Het Niet volgen van alle hieronder genoemde instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gelebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heegt betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.
Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
2) ELEKTRISCHE VEILIGHEID
a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werk, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
3) PERSOONLIJKVEVEILIGHEID
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap nicht wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en.altijd een veiligheidsbril. Het dragen van persoonlijke

beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld isvoordat u de stekker in het stopcontact steekt ofde accu aansluit en voordat u het gereedschapoppakt of draagt. Wanner u bij het dragen van hetelektrische gereedschap uw vinger aan de schakelaarhebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Probeer Niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle houden.
f) Draag geschichte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g) Wanneer stofafzugings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
h) Ondanks hetfeit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letselveroorzaken.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiligiger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruktte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door personen die er Niet mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller

of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werkking van het gereedschap nudelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatuies veilig kan worden gezendeerd en bediend.
5) SERVICE
a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR DECOUPEERZAGEN

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigén stroomkabel kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)
• Gebruik klemmen of pas een andere handige manier toe om het werkstuk vast te zetten en te ondersteunen op een stabel platform (bij het in de hand of tegen het lichaam houden van het werkstuk, kan de machine Niet goed onder controle worden gehonden)

ALGEMEEN

• Controller altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning
• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
• Deze machine mag nicht worden gebruikt door Personen ander de 16JAAR
  Tijdens het werkken kan het geluidsniveau 85 dB(A) overschrijden; draag oorbeschemers
• Draag een veiligheidsbril bij het bewerken van splinterend materiaal
• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Bepaalde soorten stof zich en geclassificeerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in ache
• Gebruik volledig uitergerolde en veilige verlengsnoeren met een capaciteit van 16 Ampère
• Trek.altijd de stekker uit het stopcontact voordatu eeninstalling verandert of een accessoire verwisselt

VOOR GEBRUIK

• Verwijder, voordat u begint te zagen, alle obstakels zowel boven als onder het zaagvlak
• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

TIJDENS GEBRUIK

• Houd het snoer algtd verwijderd van de bewegende delen van uw machine; richt het snoer maarachten, van de machine weg
• Raak het snoer Niet aan, als ditijdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de stekker uit het stopcontact
• Gebruik de machine nooit als het snoer is beschadigd; het moet worden verrangen door een special gemaatkt snoer dat verkrijgbaar is via de serviceorganisatie.
• In geval van elektrische of mechanische storing, de machine onmiddelijk uitschakelen en de stekkeruit het stopcontact trekken
• Blijf met uw handen uit de buurt van het zaagblad tijdens het gebruik van de machine

ACCESSIONS

• SKIL kan alleen een correcte werkung van de machine garanderen, indien originele accessoires worden gebruikt
• Gebruik geen beschadigd, cervormd of bot zaagblad NA GEBRUIK
• Als u de machine wegzet moet de motoruitgeschakeld zich en de bewegende delen tot stilstand zich gekomen

③ Lees de gebruiksaaanwijzing voor gebruik
④ Dubbele isolatie (geen aarddraad nodig)
⑤ Geef elektrisch gereedschap en batterijen nicht met het huisvuil mee

GEBRUIK

Aan/uit 6
Vastzetten van schakelaar voor continu gebruik ⑦
- Verwissenen van zaagbladen 8! steek zaagblad in zaagbladhouder tot deze nicht verder kan (met de tanden maar voren gericht) 9-in de machine passen vrijwel alle verkrijgbare bladen met een T- en een U-schacht

Zagen bij 45^ 10
- Instellen van zaagsnelheid afhankelijk van het te gebruiken materiaal ⑪ -als de machine Niet start met wieltje C in positie 1, selecteer dan een hogere zaagsnelheid en verminder deze verwijl de machine loopt

• Stofafzuiiging 12

-sluit adapter stofzuiger E aan op voet

-sluit stofzuigerslang aan op adapter stofzuiger E

! gebruik de stofzuiger nicht bij het zagen van metaal

LED-lampje J 13

-LED-lamp J gaat automatisch branden bij het activeren van schakelaar A

• Schakelaar voor stof-blower D ⑭
• Selecteren van zaagfunctie 15

Gebruik hendel F ② voor het instellen van de pendelbeweging van nauwkeurig (= 0) tot snel (= 3) zagen
-1 positie ("0") voor nauwkeurig zagen in alle materialen,recht + in bochten
-3 posities voor snel zagen in verschillende materialen, alleenrecht

! kies.altijd "0" bij het zagen van splintergevoelig materiaal

• Werken met de machine

-zorg ervoor dat, voordat u de machine aanzet, de voorkant van de voetplaat goed vlak op het werkstuk rust
-houd uw machine stevig met beiden handen vast, zodate u deze algtd volledig onder controle hebt
! houd de machine tijdens het werk altijd vast bij het(de) grijs-gekleurde greepvlak(ken) 16
-zorg ervoor, dat de voetplaat over het hele oppervlak goed aansluit
! zorg ervoor, dat het zaagblad tot stilstand gekomen is, voordat u de machine van het werkstuk haalt
-houdventilatie-openingenG ② onbedekt

TOEPASSINGSADVIES

• Gebruik de juiste zaagbladen 17

! in de machine passen vrijwel alle verkrijgbare bladen met een T- en een U-schacht

• Bij het zagen in metalen, het zaagblad regelmatig met olie invetten
  Voor een nauwkeurige rechte zaagsnede, de machine met de voetplaatangs eenrecht stuk hout geleiden 18
  Voor het zagen van een uitsparing een gat voorboren 19
• Splintervrij zagen -bedek de zaaglijk met verscheidene lagen breed plankband, voordat u begint te zagen -leg de goede kant van het werkstuk.altijd maar benede
• Voor meer informatie zich www.skil.com

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Houd machine en snoer alkijd schoon (met name de ventilatie-openingen G ②)

! trek de stekker uit het stopcontact voor het reinigen

• Indien hendel M los komtijdens gebruik, moet u de strakheid instellen van hendel M ②

-zet hendel M in de middelste stand
-draai borgschoef L linksom los met PH2 schroevendraaier

-draai instelschroef K linksom vingervast aan met inbussleutel 4mm
! instelschroef K maakt gebruik van links schroefdraad
-draai borgschoef L rechtsom aan met PH2 schroevendraaier
-draai hendel M vast

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen
• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtst bijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)
  Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine nicht onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen
-symbool ⑤ zal u in het afdankstadium hieraan herinneren

GELUID/VIBRATIE

• Gemeten in navolging van EN 62841 is het geluidsdrukniveau van deze machine 82,0 dB(A) en het geluidsvermogensniveau 93,0 dB(A) (onzekerheid K = 5 dB), en de trilling * (triax vector som; onzekerheid K = 1.5 m/s²)

zagen van plank 5,5 m/s²
snijden vanplaatmetaal 5,6 m/s²

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijk den als voorlopige beordeling van de bloatstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen

-gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
- wonneer de machine is uitgeschakeld of wonneer\ deze loopt maar geen werk verricht, kan dit het\ blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren
