BRUKSANVISNING Dolceclima Air Pro 14 HP OLIMPIA SPLENDID

1. Apparaten innehåller R290-gas (klassicerad antändlighet A3).

2. Apparaten ska lagras i en väl ventilerad lokal vars mått motsvarar måtten som speciceras för apparatens användning.

Apparaten måste installeras, användas och förvaras i ett rum vars yta överensstämmer med minimimåtten som anges i tabellen på sidan 6. Denna apparat innehåller en mängd R290 köldmediegas som är lika med den som anges på apparatens dataetikett.

3. Enheten kan användas av barn över 8 års ålder och av personer med nedsatt fysisk, sensorisk och mental förmåga

eller av personer utan nödvändig erfarenhet och kunskap förutsatt att de är under tillsyn eller efter att de har fått instruktioner om säker användning av enheten och har förstått de risker som enheten kan medföra. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn (tillämpligt i EU-länder).

4. Enheten kan användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller

utan erfarenhet eller nödvändig kunskap, förutsatt att de är under tillsyn eller efter att de har fått instruktioner om säker användning av enheten av en person som ansvarar för deras säkerhet (gäller endast för länder utanför Europeiska unionen).

5. Om nätkabeln är skadad ska den bytas ut av tillverkaren eller av dennes tekniska service eller hur som helst av

en person med liknande kompetens för att förhindra alla typer av risker. 6. För att förhindra all risk för elchock är det absolut nödvändigt att dra ut kontakten ur eluttaget innan elanslutningar och någon typ av underhållsingrepp utförs på apparaten.

7. För att enheten ska fungera korrekt, ska minimiavstånden och indikationerna i denna handbok (se gur 1) följas.

2.6.a - Användning som avfuktare ........................... 13

2.6.b - Användning som värmepump

(endast på förinställda modeller) ..................13

3.3.a - Isättning av batterier ..................................... 16

3.4.b - Påslagning/avstängning av apparaten .........17

3.12.d - Inställning av måttenhet

och fjärrkontrollen ......................................... 21

4.2.a - Avledning av kondensvatten.........................22

Vi vill framför allt tacka dig för att ha valt en av våra produkter.

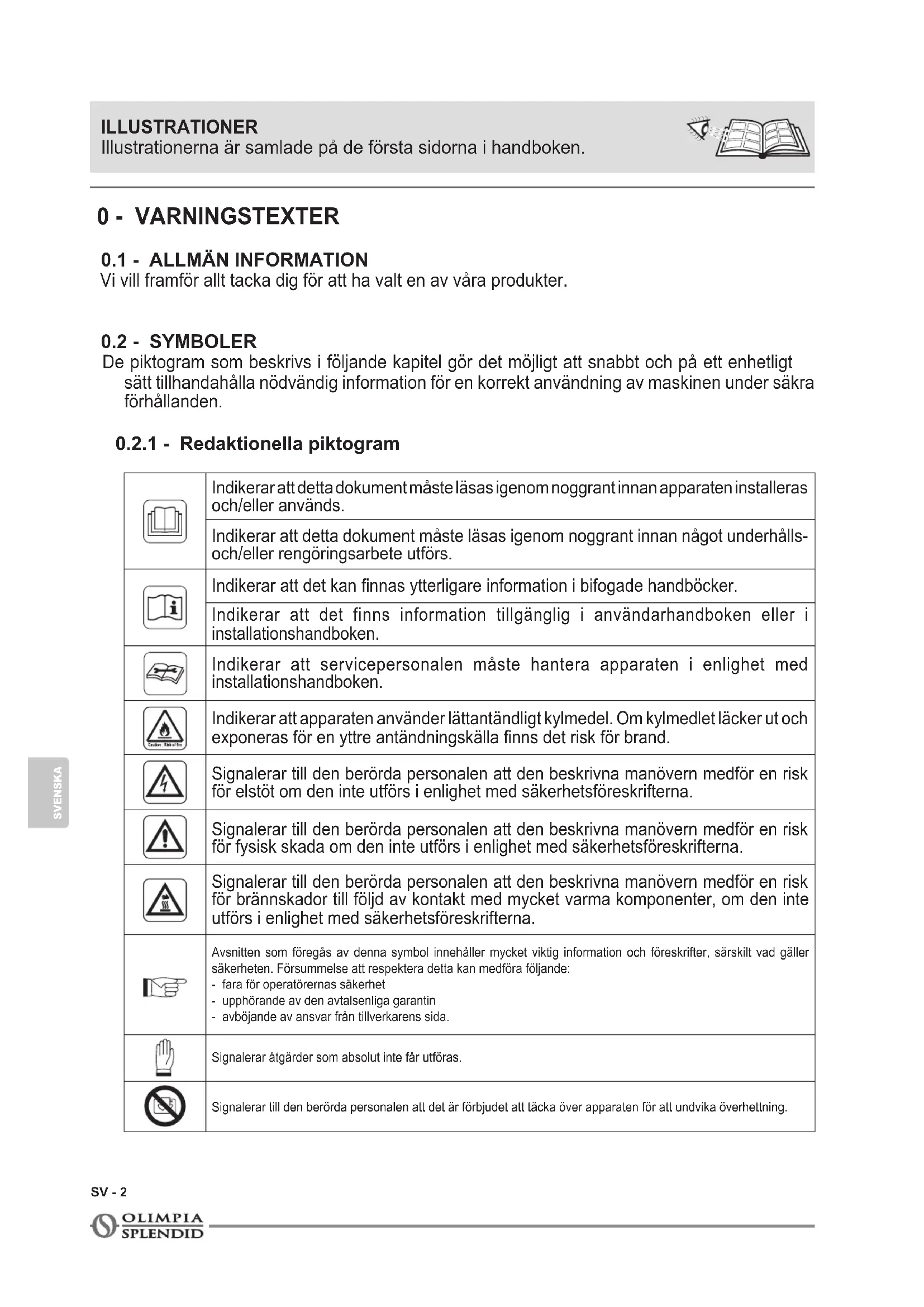

De piktogram som beskrivs i följande kapitel gör det möjligt att snabbt och på ett enhetligt sätt tillhandahålla nödvändig information för en korrekt användning av maskinen under säkra förhållanden.

0.2.1 - Redaktionella piktogram

Indikerar att detta dokument måste läsas igenom noggrant innan apparaten installeras och/eller används. Indikerar att detta dokument måste läsas igenom noggrant innan något underhålls- och/eller rengöringsarbete utförs. Indikerar att det kan nnas ytterligare information i bifogade handböcker. Indikerar att det finns information tillgänglig i användarhandboken eller i installationshandboken. Indikerar att servicepersonalen måste hantera apparaten i enlighet med installationshandboken. Indikerar att apparaten använder lättantändligt kylmedel. Om kylmedlet läcker ut och exponeras för en yttre antändningskälla nns det risk för brand. Signalerar till den berörda personalen att den beskrivna manövern medför en risk för elstöt om den inte utförs i enlighet med säkerhetsföreskrifterna. Signalerar till den berörda personalen att den beskrivna manövern medför en risk för fysisk skada om den inte utförs i enlighet med säkerhetsföreskrifterna. Signalerar till den berörda personalen att den beskrivna manövern medför en risk för brännskador till följd av kontakt med mycket varma komponenter, om den inte utförs i enlighet med säkerhetsföreskrifterna. Avsnitten som föregås av denna symbol innehåller mycket viktig information och föreskrifter, särskilt vad gäller säkerheten. Försummelse att respektera detta kan medföra följande:- fara för operatörernas säkerhet- upphörande av den avtalsenliga garantin- avböjande av ansvar från tillverkarens sida.Signalerar åtgärder som absolut inte får utföras.Signalerar till den berörda personalen att det är förbjudet att täcka över apparaten för att undvika överhettning. ILLUSTRATIONER Illustrationerna är samlade på de första sidorna i handboken.DOLCECLIMA AIR PRO SV - 3 SVENSKA

0.3 - ALLMÄNNA VARNINGSTEXTER

1. Reserverat dokument i enlighet med tillämplig lag med förbud för reproduktion eller

överföring till tredje part utan ett uttryckligt godkännande från företaget OLIMPIA SPLENDID. Maskinerna kan undergå uppdateringar och därmed ha andra detaljer än de som framställs, utan att det därför äventyrar betydelsen av texterna i denna handbok.

2. Läs noga igenom denna handbok innan ni gpr vidare med någon typ av manöver

(installation, underhåll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.

3. Förvara denna handbok och håll den i gott skick för all framtida konsultation.

4. Efter att ha avlägsnat emballaget ska ni försäkra er om att apparaten är i fullgott

skick. Förpackninfsmaterialet får inte lämnas inom räckhåll för barn eftersom de kan utgöra en fara för dem.

6. Tillverkaren förbehåller sig rätten att när som helst göra ändringar på modellerna,

oaktat de väsentliga egenskaper som beskrivs i denna handbok.

7. Underhållet av luftkonditioneringsutrustning som den här kan vara farligt eftersom

det nns köldmediegas under tryck och strömförande elektriska komponenter inuti denna apparat. Därför får alla underhållsingrepp (med undantag för rengöring av ltren) endast utföras av auktoriserad, kvalicerad personal.

8. Installationer som inte utförs i linje med de varningar som anges i denna handbok

och användning utanför de föreskrivna temperaturgränserna gör att garantin ogiltigförklaras.

9. Löpande underhåll av lter och allmän utvändig rengöring kan även utföras av

användaren eftersom det inte innebär några svåra eller farliga moment.

10. Under montering och vid varje underhållsingrepp måste de säkerhetsförebyggande

åtgärder som anges i denna handbok, och på de dekaler som anbringats inuti eller på maskinen, iakttas. Dessutom måste alla de skyddsåtgärder som ges av sunt förnuft och de säkerhetsbestämmelser som gäller på installationsplatsen följas.

11. Vid utbyte av komponenter får endast originalreservdelar från OLIMPIA SPLENDID

12. Om apparaten förblir oanvänd under en längre tid, eller ingen vistas i det

luftkonditionerade rummet, för att undvika olyckor, är det lämpligt att koppla bort strömförsörjningen.

13. Använd inte ytande eller frätande rengöringsmedel för att rengöra apparaten,

spreja inte vatten eller andra vätskor på apparaten eftersom de kan skada plastkomponenterna eller till och med orsaka elektriska stötar.

14. Blöt inte ner enheten och fjärrkontrollen.

För att förhindra eventuella skador på kompressorn fördröjs varje start med 3 minuter i förhållande till den senaste avstängningen.SV - 4 SVENSKA

elektrisk dispersion osv.) ska apparaten omedelbart stängas av och kontakten ska dras ut ur nätuttaget. För eventuell reparation ska ni endast vända er till tekniska servicecentrum som är godkända av tillverkaren och begära att de använder originalreservdelar. Försummelse att iaktta det som indikerats ovan kan äventyra apparatens säkerhet.

16. Lämna inte luftkonditioneraren igång under längre perioder om luftfuktigheten är

hög och om dörrar och fönster är öppna. Fuktigheten kan kondenseras och blöta ner eller skada inredningen.

17. Dra inte ur strömkontakten medan enheten är i funktion. Det nns risk för brand

18. Ställ inte tunga eller varma objekt ovanpå apparaten.

19. Innan apparaten elansluts ska ni försäkra er om att uppgifterna på märkskylten

motsvarar de som gäller för nätförsörjningen. Nätuttaget måste vara jordat Skylten (20) är placerad på sidan av apparaten (bild 2).

20. Installera apparaten enligt tillverkarens instruktioner. En felaktig installation kan

orsaka skador på personer, djur eller föremål men tillverkaren kan inte hållas ansvarig för dessa.

21. Om uttaget och apparatens kontakt inte är kompatibla ska uttaget bytas ut mot ett

annat lämpligt uttag av kvalicerad fackpersonal, som ska säkerställa att kablarnas tvärsnitt för uttaget är lämpliga för apparatens absorberade e󰀨ekt. I allmänhet avråder vi från att använda adaptrar och/eller förlängningssladdar. Om det skulle vara oundvikligt att använda dem ska de uppfylla säkerhetskraven och deras strömbelastningsförmåga (A) får inte vara lägre än apparatens maximala kapacitet.

22. Denna apparat är inte avsedd att användas med hjälp av en extern timer eller med

ett separat fjärrkontrollsystem.

23. Använd alltid apparaten enbart i vertikalt läge.

24. Täpp inte till- och frånluftsgallren på något sätt.

25. För in inte främmande objekt i till- och frånluftsgallren eftersom det nns risk

elstötar, brand eller skada på apparaten.

26. Använd inte apparaten:

- med våta eller fuktiga händer, - barfota.

27. Dra inte i själva nätkabeln eller apparaten för att dra ut kontakten ur nätuttaget.

28. Använd inte apparaten under direkt solljus eller mycket nära en värmekälla som en

kamin, värmeledning eller värmeelement (bild 3)

29. Använd inte enheten i närheten av gasapparater (bild 3)

30. Placera alltid apparaten på ett stabilt, plant och jämnt underlag.

31. Lämna ett fritt utrymme på minst 30 cm runt apparatens sidor och 20 cm på baksidan

och minst 30 cm ovanför apparaten (bild 1).

32. Placera inte enheten i närheten av ett eluttag (bild 4)

33. Nätuttaget ska vara lättåtkomligt för att enkelt kunna dra ut kontakten i ett nödläge.

34. Rör inte vid stickkontakten med våta händer.

35. Böj inte och trassla inte in, dra i eller skada nätkabeln.

36. Dra inte nätkabeln under mattor, täcken eller gångmattor. Placera ut kabeln i områden

där ingen passerar för att undvika att personer kan snubba över den.

37. Dra ut kabeln när enheten inte används under en längre tidsperiod och/eller när

38. Använd inte apparaten i särskilt fuktiga miljöer (badrum, kök osv.).

39. Använd inte apparaten utomhus eller på blöta underlag. Undvik att hälla ut vätskor

över apparaten. Använd inte apparaten i närheten av tvättställ eller kranar.

40. Sänk inte ner apparaten i vatten eller andra vätskor.

41. Rengör apparaten med en fuktig trasa. Använd inte polermedel eller slipande

material. För rengöring av ltren, se det särskilda avsnittet.DOLCECLIMA AIR PRO SV - 5 SVENSKA

42. Den vanligaste orsaken till överhettning är beläggningar av damm eller ludd i

apparaten. Avlägsna denna typ av ansamlingar regelbundet genom att koppla från enheten och dra ut kontakten och därefter dammsuga gallren.

43. Använd inte apparaten i miljöer med betydande temperaturändringar eftersom det

kan bildas kondens inuti apparaten.

44. Installera apparaten minst 2 meter från andra elektroniska apparater (tv, radio, dator,

dvd-enhet osv.) för att undvika störningar (Bild 6).

45. Använd inte apparaten om det nyligen har sprutats insektsbekämpningmedel i

lokalen eller om det nns rökelse som är tänd, kemiska ångor eller oljerester.

46. Använd inte apparaten utan korrekt insatta lter.

47. Nedmontering, reparation eller rekonstruktion av en icke behörig person kan leda

till allvarliga skador och ogiltigförklara tillverkarens garanti.

48. Använd inte apparaten vid feller vid dåligt funktion, om kabeln eller kontakten är

skadade eller om den fallit ned eller skadats på något sätt. Stäng av apparaten, dra ut kontakten ur eluttaget och se till att den kontrolleras av kvalicerade fackmän.

49. Montera inte ned och utför inte heller ändringar på apparaten.

50. Det är oerhört farligt att reparera apparaten på egen hand.

51. Om ni bestämmer er för att inte längre använda denna typ av apparat, råder vi er

att ta den ur drift och klippa sönder nätkabeln efter att ha dragit ut kontakten ur nätuttaget. Vi råder er dessutom att oskadliggöra de delar av apparaten som skulle kunna utgöra en risk, särskilt för barn som kan tänkas leka med apparaten ur bruk.

52. För avfrostningsprocessen och för rengöring av apparaten får inga andra verktyg

än de som rekommenderats av tillverkaren användas.

53. Apparaten är utrustad med ett värmeskydd som skyddar det elektroniska kortet vid

övertemperatur. Om det här skyddet utlöses ska kontakten dras ut ur eluttaget och sedan ska ni vänta till dess att apparaten har svalnat helt och hållet (minst 20÷30 minuter). Därefter kan ni sätta in kontakten i eluttaget igen och starta om apparaten. Om apparaten inte startar om ska ni dra ut kontakten ur eluttaget och kontakta ett servicecentrum.

54. Transmissionsfrekvens: 2412-2472 Mhz

Maximal e󰀨ekt som överförs: <20 dBm

0.4 - FÖRUTSEDD ANVÄNDNING

• Klimatanläggningen ska endast användas för produktion av varm* eller kall luft eller för avfuktning (efter val) med det enda syftet att få en bekväm temperatur i omgivningen.

• Denna apparat är endast avsedd för hushållsbruk eller liknande.

• En felaktig användning av anläggningen med eventuella skador som förorsakas på personer, föremål eller djur fritar OLIMPIA SPLENDID från allt ansvar.

• Klimataggregaten får inte installeras i miljöer där det nns lättantändlig gas, explosiv gas, i mycket fuktiga omgivningar (kemtvättar, växthus osv.), eller i lokaler där det nns andra maskiner som genererar en stark källa till värme, i närheten av en källa med saltvatten eller svavelhaltigt vatten.SV - 6SVENSKA
• Använd INTE gas, bensin eller andra lättantändliga vätskor i närheten av klimatanläggningen.

• Använd endast de komponenter som levererats med apparaten (se avsnitt 1.1). Användning av icke standarddelar kan leda till vattenläckage, elstötar, brand och skador på föremål.

6. Ta inte hål i eller bränn enheten.

7. Tänk på att köldmedier kan vara luktfria.

8. R290 är en köldmediegas som uppfyller europeiska miljödirektiv. Borra inte i någon

del av köldmediekretsen.

9. Använd inga medel för att påskynda avfrostningsprocessen eller för rengöring,

förutom de som rekommenderas av tillverkaren.

10. Vid avfrostning och rengöring av apparaten, ska man inte använda andra verktyg än

de som rekommenderas av tillverkaren.

11. Om apparaten installeras, används eller förvaras i ett oventilerat utrymme, måste

rummet utformas för att förhindra ansamling av köldmedieläckor på grund av elektriska värmeelement, spisar eller andra antändningskällor.

12. Följ nationella gasföreskrifter.

13. Håll ventilationsöppningarna fria från hinder.

14. Enheten måste förvaras på ett sådant sätt att mekanisk skada undviks.

Gasmängd R290 i kg (se apparatens dataetikett) 0,180 0,190 0,200 0,210 0,220 0,230 0,240 0,250 0,260 Minsta storlek på rummet för användning och magasinering (m

Denna produkt ska endast användas i enlighet med de specikationer som indikeras i denna handbok. En annan användning än den som specicerats kan leda till allvarliga olyckor. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

• Endast för versionen med värmepumpDOLCECLIMA AIR PRO SV - 7 SVENSKA

15. Varje person som arbetar på eller inom en köldmediekrets måste ha ett giltigt certikat

som styrker den personens kompetens att hantera köldmedier på ett säkert sätt, i enlighet med en bedömningsspecikation som erkänns av branschen.

16. Underhåll bör endast utföras enligt apparattillverkarens rekommendationer.

Underhåll och reparationer som kräver hjälp av annan specialiserad personal måste utföras under överinseende av en person som är kompetent i användningen av brandfarliga köldmedier.

Se lokala föreskrifter.

Förvaringen av utrustningen måste följa tillverkarens anvisningar.

21. FÖRVARING AV FÖRPACKAD (EJ SÅLD) UTRUSTNING

Förpackningen ska vara konstruerad så att mekanisk skada på utrustningen inuti den inte orsakar förlust av köldmediet. Det maximala antalet delar av utrustningen som kan lagras tillsammans beror på lokala bestämmelser.

22. UNDERHÅLLSINFORMATION

a) Områdeskontroller Innan man börjar arbeta på system som innehåller brandfarliga köldmedier ska säkerhetskontroller utföras för att säkerställa att risken för antändning är minimal. Iaktta följande försiktighetsåtgärder för att utföra eventuella reparationer av köldmediesystemet innan du använder det. b) Arbetets utförande Arbetet ska utföras under kontroll för att minimera risken för närvaro av brandfarlig gas eller ånga under dess utförande. c) Allmänt arbetsområde All underhållspersonal och andra operatörer som nns i arbetsområdet ska instrueras i den typ av arbete som utförs. Undvik att arbeta i trånga utrymmen. Området kring arbetsområdet ska vara ett avgränsat område. Se till att området är säkert tack vare kontroll av brandfarligt material. d) Kontrollera om det nns köldmedium Området måste kontrolleras med en lämplig köldmediedetektor före och under arbetet för att säkerställa att operatören är medveten om närvaron av potentiellt brandfarlig atmosfär. Se till att läcksökningsutrustningen är lämplig för användning med brandfarliga köldmedier, det vill säga att den är gnistfri, ordentligt förseglad eller egensäker. e) Förekomst av brandsläckare I händelse av att något hett arbete måste utföras på kylutrustningen eller på någon del som hör till den, ska lämplig brandsläckningsutrustning nnas till hands. Förvara alltid en brandsläckare med torrt pulver eller CO2 nära laddningsområdet. f) Frånvaro av brandfarliga källor Ingen verksamhetsutövare som utför arbeten på kylsystemet som innebär exponering av rörledningar som innehåller eller har innehållit brandfarligt köldmedium får använda någon brandfarlig källa på ett sådant sätt att det kan orsaka brand eller explosion. Alla möjliga brandfarliga källor, inklusive cigarettrökning, måste hållas tillräckligt långt borta från installations-, reparations-, borttagnings- och kasseringsplatsen, under vilken brandfarligt köldmedium kan släppas ut i det omgivande utrymmet. Innan arbetet påbörjas ska området kring utrustningen undersökas för att säkerställa att det inte nns några brandfarliga element eller risker för antändning. Använd signalering mot rök.SV - 8 SVENSKA g) Ventilerat område Se till att installationsområdet är utomhus eller tillräckligt ventilerat innan du startar systemet eller utför något hett arbete. Ventilationsgraden ska nnas under hela den period som bearbetningen pågår. Ventilationen måste på ett säkert sätt kunna dispergera eventuellt utsläppt köldmedium och helst föra ut det externt i atmosfären. h) Kontroller på kylutrustningen När elektriska komponenter byts ut måste de vara lämpliga för användning och överensstämma med de angivna specikationerna. Tillverkarens riktlinjer för underhåll och assistans ska alltid respekteras. Om du är osäker, kontakta tillverkarens tekniska service för hjälp. Följande kontroller ska utföras på installationer som använder brandfarliga köldmedier: Kontrollera att storleken på lasten överensstämmer med dimensionerna i rummet där de delar som innehåller köldmediet är installerade; att systemet och ventilationsöppningarna fungerar korrekt och att de inte är blockerade; om du använder en köldmediekrets, kontrollera om det nns köldmedium i den sekundära kretsen; att märkningen på maskinen fortsätter att vara synlig och läsbar. Oläsbara markeringar och skyltar måste vara korrekta; att kylrör och -komponenter är installerade på en plats där det är osannolikt att de utsätts för något ämne som kan fräta på komponenter som innehåller köldmedium, såvida inte sådana komponenter är gjorda av i sig korrosionsbeständigt material eller är ordentligt skyddade mot korrosion.

i) Kontroller av elektriska apparater

Reparation och underhåll av elektriska komponenter måste innefatta initiala säkerhetskontroller och komponentinspektioner. I händelse av ett fel som kan äventyra säkerheten, ska du inte strömsätta kretsen förrän den har åtgärdats på ett adekvat sätt. Använd en tillfällig passande lösning om felet inte kan lösas omedelbart men funktionen måste fortsätta. Denna situation måste rapporteras till ägaren av utrustningen så att alla parter är informerade. Inledande säkerhetskontroller inkluderar: kontroll av att kondensatorerna är urladdade - denna kontroll måste utföras i säkert läge för att undvika gnistor-; kontroll av att spänningsförande elektriska komponenter och ledningar inte exponeras vid laddning, återställning eller tömning av systemet; kontroll av jordanslutningens kontinuitet.

23. REPARATION AV FÖRSEGLADE KOMPONENTER

a) Under reparationen av förseglade komponenter måste all strömförsörjning kopplas bort från utrustningen som du måste arbeta med innan du tar bort eventuella förseglade kåpor etc. Om det är absolut nödvändigt att låta elströmmen vara på i utrustningen under reparationer, måste en permanent fungerande läcksökningsanordning placeras i den mest kritiska punkten för att varna operatören om en potentiellt farlig situation. b) Var särskilt uppmärksam på följande för att säkerställa att kåpan inte ändras på ett sätt som påverkar säkerhetsnivån vid arbete på elektriska komponenter. Detta inkluderar skador på kablar, för stort antal anslutningar, uttagsplintar som inte överensstämmer med originalspecikationerna, skador på packningar, felaktig montering av kabelförskruvningar, etc. Se till att utrustningen är säkert monterad. Se till att packningarna eller tätningsmaterialen inte har försämrats på ett sådant sätt att de inte längre kan förhindra att brandfarlig atmosfär tränger in. Reservdelarna måste överensstämma med tillverkarens specikationer. Användning av silikontätningsmedel kan hämma e󰀨ektiviteten hos vissa typer av läckagedetekteringssystem. Egensäkra komponenter behöver inte isoleras innan man arbetar på dem.

24. REPARATION AV EGENSÄKRA KOMPONENTER

Applicera inte någon induktiv belastning och permanent kapacitet på kretsen utan att se till att den inte överskrider den maximala spänning och ström som tillåts för den använda utrustningen. De egensäkra komponenterna är de enda som kan drivas under spänning i närvaro av en brandfarlig atmosfär. Testsystemet måste ha rätt strömstyrka. Byt endast ut komponenterna med de reservdelar som speciceras av tillverkaren. Andra delar än de som anges kan orsaka att köldmediet antänds i atmosfären efter en läcka.DOLCECLIMA AIR PRO SV - 9 SVENSKA

Kontrollera ledningarna med avseende på slitage, korrosion, övertryck, vibrationer, vassa kanter eller andra negativa miljöe󰀨ekter. När du kontrollerar, tänk också på e󰀨ekterna av åldrande eller konstanta vibrationer som orsakas av element som kompressorer eller äktar.

26. DETEKTERING AV BRANDFARLIGA KÖLDMEDIER

Använd under inga omständigheter potentiella antändningskällor för att detektera köldmedieläckor. Använd inte hydroxylammor (eller något annat detektionssystem som använder öppen låga).

27. METODER FÖR DETEKTERING AV LÄCKAGE

Följande läckagedetekteringsmetoder anses vara acceptabla för system som innehåller brandfarliga köldmedier. Använd elektroniska läckagedetektorer för brandfarliga köldmedier, även om känsligheten kanske inte är tillräcklig eller om de kan behöva omkalibreras. (Detekteringsutrustningen måste kalibreras i ett område utan köldmedium.) Säkerställ att detektorn inte är en potentiell källa till förbränning och att den är lämplig för den kylvätska som används. Läckagedetektionsutrustningen måste ställas in på en procentandel av LFL av köldmediet och måste kalibreras med avseende på det använda köldmediet och lämplig procentandel gas (maximalt 25 %) bekräftas. Läcksökningsvätskor kan användas med de esta köldmedier, men användningen av rengöringsmedel som innehåller klor måste undvikas eftersom klor kan reagera med köldmediet och göra så att kopparrören korroderas. Vid misstanke om läckage ska alla öppna lågor avlägsnas/släckas. Om ett köldmedieläckage som kräver svetsning upptäcks, återvinn allt köldmedium från systemet eller isolera det (genom avstängningsventiler) i en del av systemet på avstånd från läckan. Syrefritt kväve (OFN) måste därför släppas ut i systemet före och under svetsprocessen.

28. BORTTAGNING OCH TÖMNING

Använd konventionella procedurer när du arbetar på köldmediekretsen för reparationer eller av någon annan anledning. Trots detta är det viktigt att bästa praxis respekteras eftersom brandfarlighet måste beaktas. Observera följande procedur:

• Avlufta åter med inert gas

• Öppna kretsen genom att snitta eller via hårdlödning. Köldmedieladdningen måste återställas i lämpliga återvinningscylindrar. Rengör systemet med OFN för att göra enheten säker. Det kan vara nödvändigt att upprepa det här förfarandet era gånger. Använd inte tryckluft eller syre för denna åtgärd. Rengöringen måste slutföras genom att fylla vakuumet i systemet med OFN och fortsätta att fylla det tills arbetstrycket uppnås, sedan sprida OFN i atmosfären och slutligen återställa systemet till ett vakuumtillstånd. Upprepa processen tills det inte nns mer köldmedium kvar inuti systemet. När den sista OFN-laddningen används måste systemet bringas till atmosfärstryck för att kunna användas. Denna åtgärd är absolut nödvändig om svetsoperationer ska utföras på rören. Se till att vakuumpumpens utlopp inte är nära någon antändningskälla och att ventilation är tillgänglig.

29. LASTNINGSFÖRFARANDEN

Utöver konventionella lastningsprocedurer, följ följande krav. Se till att kontaminering av olika köldmedier inte uppstår när utrustningen laddas. Rören bör vara så korta som möjligt för att minimera mängden köldmedium inuti dem. Cylindrarna ska hållas i vertikalläge. Se till att kylsystemet är jordat innan du fyller på med köldmedium. Märk systemet när det har laddats (om det inte har gjorts ännu). Var mycket noga med att inte överbelasta kylsystemet. Testa trycket med OFN innan du laddar om systemet. Utför läckagetestet på systemet vid slutet av lastningen men före driftsättning. Det är nödvändigt att utföra ett ytterligare läckagetest innan man lämnar installationsplatsen.SV - 10 SVENSKA

Innan denna procedur utförs är det viktigt att teknikern är bekant med utrustningen och alla dess komponenter. Det anses vara god praxis att återvinna alla köldmedier på ett säkert sätt. Innan du utför denna åtgärd, ta ett prov på oljan och kylmedlet om en analys är nödvändig innan det uppsamlade kylmedlet återanvänds. Det är viktigt att elektricitet nns tillgänglig innan denna procedur påbörjas. a) Bekanta dig med utrustningen och dess funktion. b) Isolera systemet elektriskt. c) Innan du utför denna procedur, se till att:

• Den mekaniska hanteringsutrustningen nns tillgänglig vid behov för att hantera köldmediecylindrarna

• All personlig skyddsutrustning är tillgänglig och används på rätt sätt

• Uppsamlingsförfarandet alltid övervakas av en behörig person

• Återvinningsutrustningen och cylindrarna uppfyller tillämpliga standarder. d) Töm kylsystemet om möjligt. e) Om vakuumtillstånd inte kan uppnås, använd ett grenrör så att köldmediet kan avlägsnas från de olika systemdelarna. f) Se till att cylindern är placerad på vågen innan återställningen utförs. g) Starta återställningsmaskinen och kör i enlighet med tillverkarens instruktioner. h) Överbelasta inte cylindrarna. (Högst 80 % av vätskeladdningsvolymen).

i) Överskrid inte cylinderns maximala arbetstryck, inte ens tillfälligt.

j) När cylindrarna har fyllts på rätt sätt och processen har slutförts, se till att cylindrarna och utrustningen omedelbart avlägsnas från installationsplatsen och att alla avstängningsventiler är stängda. k) det uppsamlade kylmedlet får inte fyllas på i ett annat kylsystem såvida den inte rengjorts och kontrollerats.

Utrustningen måste vara märkt för att indikera att den har tagits ur drift och tömts på köldmediet. Datummärk och signera etiketten. Se till att det nns etiketter på utrustningen som visar att den innehåller brandfarligt köldmedium.

När man tar bort köldmedium från ett system, oavsett om det är för underhåll eller avveckling, anses det vara god praxis att avlägsna alla köldmedier på ett säkert sätt. När köldmediet överförs till cylindrarna, se till att endast cylindrar som är lämpliga för återvinning av köldmedium används. Se till att rätt antal cylindrar nns tillgängliga för att lagra den totala systemladdningen. Alla cylindrar som ska användas är konstruerade för återvunnet köldmedium och märkta för det (d.v.s. specialcylindrar för återvinning av köldmedium). Cylindrarna måste vara utrustade med en övertrycksventil och de tillhörande avstängningsventilerna måste vara i perfekt skick. Tomma återvinningscylindrar bör sättas under vakuum och, om möjligt, kylas före återvinning. Återvinningsutrustningen måste vara fullt fungerande och innehålla en uppsättning instruktioner angående densamma och lämplig för återvinning av brandfarliga köldmedier. Dessutom måste en uppsättning kalibrerade vågar vara tillgängliga och fullt fungerande. Rören ska vara försedda med hermetiska anslutningar med frånkoppling i perfekt skick. Innan du använder återvinningsmaskinen, kontrollera att den är i tillfredsställande funktionsskick, att den har underhållits på rätt sätt och att alla tillhörande elektriska komponenter är förseglade för att förhindra antändning om köldmediet släpps ut. Rådfråga tillverkaren om du är osäker. Det återvunna köldmediet måste returneras till sin leverantör i rätt återvinningscylinder och med relevant avfallsöverföringsanmärkning. Blanda inte köldmedier i återvinningsenheter och särskilt inte i cylindrar. Om kompressorerna eller kompressoroljorna behöver tas bort, se till att de har tömts till en acceptabel nivå för att säkerställa att det inte nns kvar brandfarligt köldmedium i smörjmedlet. Tömningsprocessen måste utföras innan kompressorn återlämnas till leverantörer. Använd endast elektriska kylsystem på kompressorstommen för att påskynda den här processen. Ta bort olja ur ett system på ett säkert sätt.DOLCECLIMA AIR PRO

Apparaten förpackas enskilt i kartongemballage. Emballaget kan transporteras för hand av två personer eller lastas på en transportvagn. Magasinera emballaget enskilt, stapla det inte.

1. Flexibel slang för luftutdrivning (kylning och

2. Terminal för exibel slang på maskinsidan

3. Terminal för exibel slang för fast installation/

4. SKJUTREGLAGE för montering av skjutföns-

5. Fäste + skruvar för fastlåsning av fönster

6. Terminal för skjutreglage / fönster

7. Fläns för fast installation

10. Kilar för fast installationsäns

(endast avfuktningsläge)

Terminaladapter för kondensavloppsrör

28. Avtappningsplugg för kondensvatten (för

användning som luftavfuktare)

31. Borrning för pluggkåpa

32. Lock för tömning av kondensvatten

(vid transport, underhåll eller överdriven ansamling av vatten)

35. Avtappningslock för kondensvatten (endast

för modell med värmepump)

• Transportochföryttningavapparatenskaskeiupprättläge.

• Vidtransportiliggandelägeskaniväntaminstentimmeinnandenstartasom.

• Innanduyttarellertransporterarapparatenskadutömmakondensvattnethelt enligtbeskrivningeniavsnitt4.2.a VARNINGAR Transportavapparatenpåömtåligagolv(t.ex.trägolv):

• Tömutalltkondensvattenhelt.

• Var särskilt uppmärksam när du yttar apparaten eftersom hjulen kan göra märkenpågolvet.Ävenomhjulenäristyvtmaterialochrullar,kandeskadasvid användningellervarasmutsiga.Virekommenderarattnikontrolleraratthjulenär renaochlöperfrittvidföryttning.

VARNINGSTEXTER Försummelseattiakttadetsomindikerasnedankanledatillskadapåapparaten. a. Installera klimatanläggningen på plana, stabila underlag och på golvet. b. Anslut endast klimatanläggningen till jordade eluttag. c. Se till att gardiner eller andra föremål inte blockerar luftintagsltren (Bild 7). d. Säkerställ att det nns ett minimiavstånd på 30 cm mellan klimatanläggningen och objekten intill (Fig.1). e. När apparaten sätts igång ska ni alltid vara noga med att se till att det inte nns några hinder för luftintag eller luftutlopp. f. Klimatanläggingen ska användas i lokaler avsedda för tvättstuga. g. Installera endast klimatanläggningen i torra lokaler. h. Klimatanläggningen får inte sättas igång i närvaro av farliga material, ångor eller vätskor.

i. Rengör luftltren minst en gång i veckan.

2.3 - MOBIL INSTALLATION

Klimatanläggningen ska installeras i en lämplig omgivning. Vi rekommenderar att reducera solljuset med hjälp av spjäljalusier, gardiner, persienner och att hålla dörrar och fönster stängda. a. Placera luftkonditioneringen framför ett fönster eller en fransk dörr. b. Placera terminalen på maskinsidan (2) på den exibla slangen (1) som visas i Bild 8. c. Placera terminalen (3) på motsatt sida av det exibla röret (1) (Bild 8). d. Sätt i maskinsidans terminal (2) på apparatens luftutlopp (36) som visas i bild 9. e. Placera terminalen (3) så att luften kommer ut till utsidan (Bild 10) f. Om du har ett skjutfönster (vertikalt eller horisontellt) eller rulljalusi, kan du använda ”SLIDER KIT” (4) som medföljer som möjliggör en e󰀨ektivare installation. För installation med KIT SLIDER fortsätt så som illustreras i bilderna 11 och 12. g. Applicera den självhäftande packningen (8) (Bild 12) h. Placera ”SLIDER KIT” (4) och anpassa den (Bild 12)

i. Placera slangen (1) och applicera packningen (9) (Bild 12)

l. Placera ut fästet (5) om så önskas (Bild 12) Förläng endast röret så långt det behövs, så att lufttransportören förblir stängd mellan ramens dörrar.DOLCECLIMA AIR PRO SV - 13 SVENSKA

2.4 - FAST INSTALLATION

Luftkonditioneringen kan även installeras med fasta hål i glaset eller på väggen. Luftödet får inte hindras av skyddsgaller eller annat. Alla skydd måste ha en total luftpassagedel på minst 140 cm

a. Placera terminalen på maskinsidan (2) på den exibla slangen (1) som visas i Bild 8. b. Borra ett hål med en diameter på 127 mm i glaset eller väggen på en höjd från golvet mellan 300 och 1200 mm (Bild 13). c. Placera terminalen (7) i hålet i väggen och markera borrpunkterna (bild 14-a, 14-b). d. Ta bort terminalen (7) och borra 6 mm hål (bild 14-c, 14-d). e. Sätt i de medföljande pluggarna (10) i hålen (bild 14-e). f. Placera terminalen (7) i hålet i väggen och xera den med de medföljande skruvarna (10) (bild 14-f, 14-g). g. Sätt i maskinsidans terminal (2) på enhetens luftutlopp (36) så som visas i bild 9. h. Anslut den andra änden av den exibla slangen (1) till terminalen (7) (Bild 14-i).

i. Stäng locket (7a) när apparaten inte är i drift (Bild 14-h).

2.5 - ELEKTRISK ANSLUTNING

Apparaten är utrustad med en nätkabel med kontakt. Innan klimatanläggningen ansluts ska ni försäkra er om att:

• Spännings- och frekvensförsörjningsvärdena följer det som speciceras i uppgifterna på märkskylten som nns på apparaten.

• Försörjningsledningen är utrustad med en e󰀨ektiv jordanslutning och är av korrekt dimension för klimatanläggningens maximala absorption.

• Det ska nnas en lämplig omnipolär brytare kopplad till apparatens nätförsörjning i enlighet med de nationella installationsbestämmelserna.

• Apparaten försörjs endast via ett uttag som är kompatibelt med den medföljande kontakten. VARNINGAR Ett eventuellt byteav nätkabeln ska endastutföras av behörig tekniskservice från OlimpiaSplendidelleravpersonalmedliknandekompetens.

Beroende på hur apparaten används måste kondensatavloppsslangen anslutas.

2.6.a - Användning som avfuktare

För att använda apparaten korrekt, fortsätt enligt följande (bild 29 och 32): a. Avlägsna locket (28). b. Sätt i det medföljande röret (12) på kopplingen. Se till att utloppsslangens ände (12) placeras över ett avloppsgaller eller i en behållare. Säkerställ att slangen (12) inte är tilltäppt. c. Koppla vide behov terminalen (13) till kondensavloppsröret (12).

2.6.b - Användning som värmepump

(endast på förinställda modeller) För att använda apparaten korrekt, fortsätt enligt följande (bild 30 och 33): a. Avlägsna locket (35). b. Sätt i det medföljande röret (12) på kopplingen. Se till att utloppsslangens ände (12) placeras över ett avloppsgaller eller i en behållare. Säkerställ att slangen (12) inte är tilltäppt. c. Koppla vide behov terminalen (13) till kondensavloppsröret (12).MODE SW1 SW2 SW3 SW4 SW5 SW7 SW8 SW6

• SW2: Val av driftsläge ECO - Blue air (auto) =˃ =˃ endast äkt =˃ =˃ avfuktning =˃ =˃ uppvärmning (endast aktivt i versionen med värmepump)

• SW3: Temperaturökning/fördröjning

• SW4: Temperaturminskning/fördröjning

• SW6: Bekräftelse/annullering fördröjning av påslagning/avstängning av enhet

• SW7: Val av äktens hastighet Minimihastighet =˃ =˃ Medelhastighet =˃ =˃ Maximal hastighet =˃ =˃ Blå luft (auto)

• SW8: Val av “SILENT”-funktionen (tystgående)/ Wi-Fi-sökning

• D1: Inställd temperatur/Tidrelä

• D2: Fläktens hastighetsindikering (se “SW7”)

• S4: Funktionsläge endast för äkt

• S7: Uppvärmningsläge (endast aktivt i versionen med värmepump)

• S9: Tidrelä-läge (programmerad påslagning/ avstängning)

• S10: Automatiskt läge (ECO)

• S11: Tystående funktion aktiv

• S12: Indikator om att enheten är elförsörjd

Klimatanläggningens funktioner kan väljas med både via fjärrkontrollen och manöverpanelen på klimatanläggningen. Mottagandet av den valda funktionen bekräftas genom att summern avger ett ”bip”-ljud.

• D1: Indikator för apparat i drift

• D2: Automatiskt läge (ECO)

• D4: Avfuktningsläge (DRY)

• D5: Uppvärmningsläge (HEAT) (endast aktivt i versionen med värmepump)

• D6: Funktionsläge endast för äkt (FAN)

• D7: Fläktens hastighetsindikering (se “B3”)

• D8: “Tid”-indikator för programmerad påslagning/ avstängning

• D9: Indikator för funktionen “FOLLOW ME” är aktiv

• D10: Temperaturindikator °C (F)

• D11: Indikator för funktionen “SLEEP” är aktiv

• D12: Indikator för att fjärrkontrollens batteri är urladdat

• D13: Indikator för funktionen “TIME OFF” är aktiv

• D14: Indikator för funktionen “TIME ON” är aktiv

• D15: Indikator för funktionen “ECO” är aktiv

• D16: Signal om fjärrkontrollsändning

• B1: På/av-knapp: påslagning/avstängning av apparaten - Symbolen (D1) tänd: apparat i drift - Symbolen (D1) släckt: apparat i standby-läge

• B2: Val av driftsläge AUTO (AutomatiSK) ECO =˃ =˃ kylning =˃ =˃ avfuktning =˃ =˃ uppvärmningsläge (endast aktivt i versionen med värmepump) =˃ =˃ endast äkt =˃ ...

• B3: Val av äktens hastighet Minimihastighet =˃ =˃ Medelhastighet =˃

• B8: Inställning av enhetens programmerade avstängning

• B9: inställning av enhetens programmeradeSV - 16SVENSKA

3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN

Fjärrkontrollen som levereras med klimatanläggningen är det instrument som gör det möjligt att använda enheten på ett bekvämt sätt. Det är ett instrument som ska hanteras försiktigt och särskilt:

• Undvika att blöta ner den (den får inte rengöras med vatten eller lämnas ute i väder och vind).

• Undvik att låta den falla ner på golvet eller hårda stötar.

• Undvik att utsätta den för direkt solljus.

• Fjärrkontrollenfungerarmedinfrarödteknologi.

• Förinteinhindermellanfjärrkontrollen Ochklimatanläggningenunderanvändning.

• Omandraapparatermedfjärrkontrollanvändsiomgivningen(tv,stereoanläggningarosv.),kan detuppståstörningar.

• Elektroniskalamporochlysrörkanstörasignalernamellanfjärrkontrollenochklimatanläggningen.

• Tautbatteriernaomfjärrkontrolleninteskaanvändasunderenlängretidsperiod.

3.3.a - Isättning av batterier

För att sätta in batterierna korrekt: a. Ta bort batterifackets lucka (Bild 15). b. Sätt i batterierna i lämpligt fack (ild 15). Varmycketnogamedattrespekterapolariteternasomindikerasibottenavbatterifacket. c. Stäng locket korrekt (bild 18).

3.3.b - Byte av batterierna

Batterierna måste bytas ut när ikonen visas på displayen. Användalltidnyabatterier.Användningavgamlabatterierellerenannantypavbatterierkangöra attfjärrkontrollenintefungerarsomdenska. - Fjärrkontrollen använder två 1,5 V alkaliska torrbatterier (typ AAA) (bild 15).

Närdevälärurladdadeskabådabatteriernabytasutochkastasbortochlämnasinvid särskildauppsamlingsställenellerienlighetmedlokalabestämmelser.

• Om ni inte använder fjärrkontrollen under ett par veckor eller längre, ska batterierna tas ut. Eventuellt läckage från batterierna kan skada fjärrkontrollen.

Ombatterivätskanrinnerutpåhudellerkläderskadetvättasnogamedrentvatten. Användintefjärrkontrollenmedbatteriernasomläckt. Dekemiskaprodukternaibatteriernakanförorsakabrännskadorellerandrahälsorisker.

3.3.c - Fjärrkontrollens läge

• Håll fjärrkontrollen i en position från vilken signalen kan nå enhetens mottagare (24) (maximalt avstånd cirka 8 meter - med laddade batterier) (bild 28). Om det nns hinder (möbler, gardiner, väggar osv.) mellan fjärrkontrollen och apparaten reduceras fjärrkontrollens kapacitet.DOLCECLIMA AIR PRO

3.4 - ANVÄNDNING AV APPARATEN

För att använda apparaten, gör så här.

Förattförhindraeventuellaskadorpåkompressornfördröjsvarjestartmed3minuter iförhållandetilldensenasteavstängningen.

• Placeraapparatenpåettstabilt,intelutande,planbelägetminst20-30cmfrånväggen ellerfrånnågotannatobjektförattkunnagaranterakorrektluftcirkulation(Fig.1). Placeradenpåenvattenavvisandeytaeftersomeventuelltvattenläckagekanskada möblerellergolv.

Innanapparatenelanslutsskaniförsäkraeromattuppgifternapåmärkskyltenmotsvarar desomgällerförnätförsörjningen.

3.4.b - Slå på/stänga av apparaten

a. För att starta apparaten trycker du på knappen “ON/OFF” på fjärrkontrollen eller på knappen

manöverpanelen. b. Ett bip-ljud signalerar att apparaten är i funktion och ventilen (23) lyfts upp. c. På manöverpanelen tänds ikonen

d. Om påslagningen har gjorts med fjärrkontrollen, visas ikonen på dess display.

I händelse av en långvarig avstängning av enheten måste den återställas genom att dra ut kontakten ur nätuttaget, vänta 5 till 10 sekunder och sedan sätta in den igen. Ett ett bip-ljud anger att enheten är klar att användas.

3.5 - AUTO-LÄGE (Automatiskt)

a. Genom att ställa in detta läge aktiverar enheten automatiskt funktionen KYLNING eller UPPVÄRMNING (endast för modell med värmepump) elle funktionen FLÄKT beroende på omgivningstemperaturen och den inställda temperaturen. Omgivningstemperaturen styrs kontinuerligt för att få optimal komfort i det luftkonditionerade rummet. b. Det här läget kan väljas genom att trycka en eller era gånger på “MODE”-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att ECO- och Blue Air-ikonen visas på displayen på manöverpanelen:och/ eller ikonen Auto visas på fjärrkontrollens display. c. I funktionsläget AUTO går det inte välja äktens hastighet.

3.6 - KYLLÄGE (COOL)

a. Genom att använda detta funktionsläge avfuktar och kyler enheten ner omgivningen. Det här läget kan väljas genom att trycka en eller era gånger på “MODE”-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att ikonen visas på displayen. b. I detta läge är äkten alltid på och det går att välja önskad hastighet genom att trycka på “FAN”-knappen på fjärrkontrollen eller på knappen på manöverpanelen. Fläktens hastighet skildras i avsnittet “3.1” (punkt SW7) och “3.2” (punkt B3). c. Temperaturens börvärde är mellan 17°C och 30°C (från 62 F och 86 F) med variationer på 1°C och kan ställas in med knapparna ”/-” på manöverlpanelen eller medknapparna ▲ ▼ på fjärrkontrollen. d. Efter en viss tid (maximalt tre minuter) från aktiveringen av det här funktionsläget startas kompressorn och enheten börjar att sprida kall luft.SV - 18 SVENSKA

• Den här funktionen ka endast aktiveras från apparatens manöverpanel. a. Detta läge kan väljas genom att trycka en eller era gånger på “MODE”-knappen på manöverpanelen till dess att ikonerna och “Turbo” visas på displayen. b. Funktionen ställer in enheten direkt i kylläge med en temperatur inställd till 17°C och den maximala äkthastigheten för att snabbare nå den temperatur som ställts in. c. I det här funktionsläget går det inte att varken välja äktens hastighet eller temperatur. d. För att stänga av funktionen trycker du på “MODE”-knappen på manöverpanelen eller stänger av apparaten.

3.8 - AVFUKTNINGSLÄGE (DRY)

a. Genom att använda detta funktionsläge avfuktar enheten omgivningen. Detta läge kan väljas genom att trycka en eller era gånger på “MODE”-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att den särskilda ikonen visas:

på manöverpanelen - på fjärrkontrollens display. b. I funktionsläget DRY går det inte att välja äktens hastighet eller justera temperaturen. Fläktens motor körs på låg hastighet. c. Håll dörrar och fönster stängda för bästa avfuktningse󰀨ekt. Placera inte luftutloppsslangen i fönstret. d. Anslut slangen för kodensavledning (avsnitt 2.6.a)

3.9 - VENTILATIONSLÄGE (FAN)

a. Genom att ställa in detta funktionsläge utför inte enheten någon åtgärd varken för temperaturen eller för luftfuktigheten i omgivningen, utan den bibehåller den endast i cirkulation. b. Detta läge kan väljas genom att trycka en eller era gånger på “MODE”-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att den särskilda ikonen visas på displayen på manöverpanelen och/eller på fjärrkontrollen.

-ikonen på manöverpanelen - -ikonen på fjärrkontrollens display c. I detta läge är äkten alltid på och det går att välja önskad hastighet genom att trycka på “FAN”-knappen på fjärrkontrollen eller på knappen på manöverpanelen. d. Fläktens hastighet visas på displayen som anges i avsnittet “3.1” (punkt SW7) och “3.2” (punkt D7).

3.10 - UPPVÄRMNINGSLÄGE (HEAT)

(endast för modellen med värmepump) a. Genom att ställa in detta funktionsläge värmer enheten upp omgivningen. b. Detta läge kan väljas genom att trycka en eller era gånger på “MODE”-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att den särskilda ikonen visas på displayen. c. I detta läge är äkten alltid på och det går att välja önskad hastighet genom att trycka på “FAN”-knappen på fjärrkontrollen eller på knappen på manöverpanelen. Fläktens hastighet skildras i avsnittet “3.1” (punkt SW7) och “3.2” (punkt D7). d. Temperaturens börvärde är mellan 17°C och 30°C (från 62 F och 86 F) med variationer på 1°C och kan ställas in med knapparna ”/-” på manöverlpanelen eller medknapparna ▲ ▼ på fjärrkontrollen. e. Efter en viss tid (maximalt tre minuter) från aktiveringen av det här funktionsläget startas värmepumpen och enheten börjar att sprida varm luft. f. Anslut slangen för kodensavledning (avsnitt 2.6.b)

a. I det här läget går det att programmera påslagning eller avstängning av enheten. b. Fördröjningstiden kan ställas in, aktiveras och avbrytas både via fjärrkontroll och manöverpanel.DOLCECLIMA AIR PRO SV - 19 SVENSKA

3.11.a - Programmerad påslagning

a. När apparaten är i standby: - På manöverpanelen: - tryck på knappen och ställ in fördröjningstiden för påslagning med knapparna +/-. - För att aktivera funktionen trycker du på knappen eller väntar i ca 5 sekunder till dess att den tid som ställts in på displayen blinkar (displayen återgår till att visa rumstemperaturen). Ikonen tänds. - På fjärrkontrollen: - tryck på knappen “TIMER ON” för att gå in i funktionen och tryck sedan en eller era gånger på knappen “TIMER ON” till dess att fördröjningstiden för påslagning ställs in. - Rikta fjärrkontrollen mot apparaten, ett bip-ljud bekräftar aktiveringen av funktionen. - Ikonen på manöverpanelen och indikationen “Timer On” på fjärrkontrollens display tänds. b. När den inställda tiden löpt ut startar apparaten med samma inställningar (funktionsläge, temperatur och ventilationshastighet) som den hade före avstängningen. c. Tiden kan ställas in med steg på 30 minuter i upp till 10 timmar och med steg på 60 minuter från 10 till 24 timmar. d. Genom att starta enheten eller justera timerinställningen till “0.0h” avbryts funktionen för programmerad påslagning.

3.11.b - Programmerad avstängning

a. När apparaten är i drift, kan den fördröjda avstängningstiden ställas in. - På manöverpanelen: - tryck på knappen och ställ in fördröjningstiden för avstängning med knapparna +/-. - För att aktivera funktionen trycker du på knappen eller väntar i ca 5 sekunder till dess att den tid som ställts in på displayen blinkar (displayen återgår till att visa rumstemperaturen). Ikonen tänds. - På fjärrkontrollen: - tryck på knappen “TIMER O󰀨” för att gå in i funktionen och tryck sedan en eller era gånger på knappen “TIMER O󰀨” till dess att fördröjningstiden för avstängning ställs in. - Rikta fjärrkontrollen mot apparaten, ett bip-ljud bekräftar aktiveringen av funktionen. - Ikonen på manöverpanelen och indikationen “Timer O󰀨” på fjärrkontrollens display tänds. b. När den inställda tiden har förutit stängs apparaten av. c. Tiden kan ställas in med steg på 30 minuter i upp till 10 timmar och med steg på 60 minuter från 10 till 24 timmar. d. Genom att stänga av enheten eller justera timerinställningen till “0.0h” avbryts funktionen för programmerad avstängning.

• Den här funktionen ka endast aktiveras från apparatens manöverpanel. a. Tryck på SW8-knappen (högtalare) när apparaten är i drift. Högtalarsymbolen visas. Ventilationshastigheten ställs automatiskt in på ett minimum. b. Tryck igen för att inaktivera funktionen.

3.12.b - SLEEP-funktion

• Denna funktion kan endast aktiveras från fjärrkontrollen.

• Denna funktion nns inte i funktionslägena för Avfuktning (DRY) och Endast ventilation (FAN). a. När enheten är igång trycker du på “SLEEP”-knappen på fjärrkontrollen. På manöveranelen och fjärrkontrollens display visas ikonen .SV - 20 SVENSKA Enheten kommer att minska (i kyla) eller öka (i uppvärmning) den inställda temperaturen med 1°C (1 eller 2 F) i 30 minuter. b. Därefter kommer enheten att minska (i kylning) eller öka (i uppvärmning) den inställda temperaturen med 1°C (1 eller 2 F) i ytterligare 30 minuter. c. Denna temperatur kommer att hållas i 7 timmar innan den återgår till den ursprungligen valda temperaturen. Efter denna tidsperiod kommer enheten att återgå till att fungera som ursprungligen programmerats. d. För att stoppa funktionen trycker du på “SLEEP”-knappen på fjärrkontrollen. Ikonen släcks på manöverpanelen och på fjärrkontrollens display.

3.12.c - FOLLOW ME-funktion

• Denna funktion kan endast aktiveras från fjärrkontrollen.

• Denna funktion nns inte i funktionslägena för Avfuktning (DRY) och Endast ventilation (FAN). I det här funktionsläget fungerar fjärrkontrollen som termostat. a. När enheten är igång trycker du på “FOLLOW ME”-knappen på fjärrkontrollen. b. Flytta fjärrkontrollen till ett annat område än där enheten är placerad (maximalt avstånd 7 till 8 meter) och riktar den mot enheten och se till att det inte nns några hinder mellan dem. c. Ställ in önskad temperatur på fjärrkontrollen; Enheten fungerar tills temperaturen i det område där fjärrkontrollen är placerad till dess att det värde som ställts in på densamma har uppnåtts. d. Fjärrkontrollen skickar en signal till enheten och om den inte får ett svar inom högst 7 minuter inaktiveras funktionen. e. För att stänga av funktionen trycker du på “FOLLOW ME”-knappen på manöverpanelen eller stänger av apparaten.

3.12.d - Inställning av måttenhet för temperaturen

Det går att ställa in måttenheten för rumstemperaturen och för den inställda genom att välja mellan °C (Celsius) oppure F (Fahrenheit). Gör så här: - På manöverpanelen trycker du samtidigt på knapparna + och - i ungefär tre sekunder. Önskad måttenhet visas på manöverpanelens display. - På fjärrkontrollen håller du mittenknappen TEMP intryckt i ca tre sekunder. På fjärrkontrollen visas önskad måttenhet. Variationen i måttenhet ska göras både på manöverpanelen och på fjärrkontrollen.

3.12.e - Luftödets riktning

• Denna funktion kan endast aktiveras från fjärrkontrollen. a. När apparaten startas så öppnas ventilen (23) helt. b. Genom att trycka på knappen “SWING” på fjärrkontrollen börjar ventilen att svänga. c. Om du vill stoppa ventilen i ett visst läge trycker du på “SWING”. Tryck på den igen för att starta om svängningen.

3.12.f - Short Cut-funktion

• Denna funktion kan endast aktiveras från fjärrkontrollen. a. När enheten är i drift i något av lägena trycker du på knappen “SHORT CUT” på fjärrkontrollen för att ställa in enheten direkt i läget “AUTO” med temperaturen inställd till 26°C (80 F).

3.12.g - Auto-Restart

a. Om enheten stängs av på grund av strömavbrott, startar den automatiskt om när du återställer strömmen med föregående inställningar.

a. Tryck på SW8 i cirka 3 sekunder för att aktivera “Wi”-funktionen, därefter visas “AP” på displayen i väntan på anslutning med enheten.DOLCECLIMA AIR PROSV - 21SVENSKA InformationomhurduanslutertillWi-Fi-nätverketochanvänderappennnsidenbifogadeWi-Fi-handboken.

4 - UNDERHÅLL OCH RENGÖRING

Innan du fortsätter med någon typ av underhåll och rengöringskadualltidsetillatthadragitutkontaktenur nätuttaget.

Rörintevidenhetensmetalldelarnärltrettasut.Detnns enriskförattgörasigillapådevassametallkanterna.

Använd intevattenförattrengöra luftkonditionerarens inredelar.Exponeringenför vattenkanförstöraisoleringenmedriskförattförorsakaelstötar.

4.1.a - Rengöring av apparaten och fjärrkontrollena. Använd en torr trasa för att rengöra apparaten och fjärrkontrollen.

b. Det går att använda en trasa fuktad med kallt vatten för att rengöra apparaten om den är mycket smutsig.

Användinteenkemisktbehandladellerantistatisktrasaförattrengöraenheten.

Användintebensin,lösningsmedel,polermedelellerliknanderengöringsmedel. Dennatypavprodukterkangöraattplastytornagårsönderellerdeformeras. 4.1.b - Underhåll av luftltretFiltersystemet består av ett nätlter (bild 34 ref. 27a) och en serie av extra lter som ni kan använda efter eget godtycke (bild 34 ref. 15).För att garantera en e󰀨ektiv intern luftltrering och en god funktion av er klimatanläggning måste luftltren rengöras periodiskt. Ytterligare lter måste bytas ut efter cirka 500 timmars drift. För att ltersystemet ska fungera korrekt rekommenderas att endast användas originalreservdelar används.4.1.c - Rengöring av luftltretFiltrering av smutsig luft minskar enhetens kylkapacitet. Se därför till att tillhandahålla rengöring varannan vecka. a. Ta av gallret (27) komplett med lter (27a) och lyft upp det för att ta bort det från apparaten (bild 19). b. Ta ut ltret (27a) från gallret (27) (bild 20). c. Rengör ltret (27a) genom att använda en dammsugare eller tvätta det med vatten. Låt det sedan torka på en väl ventilerad plats. Om ltret (27a) är skadat, byt ut det.d. Se till att ltret (27a) är helt torrt. e. Sätt tillbaka ltret (27a) i gallret (27) och var noga med att placera in det korrekt (bild 22). f. Dammsug ludd från lamellerna (bild 21). g. Placera gallret (27) komplett med lter (27a) på apparatens stomme och säkerställ att det är korrekt fäst. (bild 23). Användinteapparatenutanltret(27a).SV - 22SVENSKA

4.1.d - Rengöring av sugltret

Det smutsiga sugltret minskar apparatens prestanda. Se därför till att tillhandahålla rengöring varannan vecka. a. Dra ut ltret (30) från sidan (bild 24). b. Rengör ltret (30) genom att använda en dammsugare eller tvätta det med vatten. Låt det sedan torka på en väl ventilerad plats. Om ltret (30) är skadat, byt ut det. c. Se till att ltret (30) är helt torrt. d. Sätt tillbaka ltret (30) korrekt i sitt säte (bild 25). e. Dammsug bort eventuellt ludd från gallret (bild 25).

Användinteapparatenutanltret(30).

4.1.e - Råd för energibesparing

Nedan ger vi några enkla råd för att minska förbrukningen:

• Håll alltid ltren rena (se kapitlet om underhåll och rengöring).

• Håll dörrarna och fönstren stängda i lokalen som ska luftkonditioneras.

• Undvik att solljus tränger in i rummet (vi rekommenderar att ni använder gardiner, drar ner spjäljalusierna eller stänger persiennerna).

Täpp inte till enheternas luftödesvägar (i in- och utlopp). Utöver att anläggningen på så sätt inte uppnår en optimal kapacitet, äventyrar det även dess korrekta funktion och det leder till risk för irreparabla fel på enheten.

Om ni förutser att inte använda apparaten under en längre tidsperiod, gör så här:

Använd endast äktläget i några timmar (cirka 1÷2 timmar) för att torka insidan av enheten. b. Stoppa luftkonditioneringen och koppla bort strömförsörjningen. c. Rengör luftltren. d. Töm ut kondensvattnet helt. e. Linda nätkabeln (34) på kabelvindan (33) och sätt in kontakten i pluggkåpan (31) (bild 31). f. Ta ut batterierna ur fjärrkontrollen. Kontroller innan luftkonditioneringen sätts igång igen: a. Filtret ska rengöras efter att luftkonditioneraren inte har använts under en längre period. b. Kontrollera att luftutloppet eller -inloppet inte är blockerat (särskilt efter att luftkonditioneraren inte har använts under en längre period).

4.2.a - Avledning av kondensvatten

När kondensvattnet i den nedre brickan når den förutbestämda nivån avger enheten en ljudsignal 8 gånger. På manöverpanelen visas ”P1” och apparaten slutar att fungera (äktmotorn fortsätter att fungera). I detta fall: a. Sätt i kontakten i eluttaget.

Flytta försiktigt enheten till en lämplig plats för att tömma ut vattnet

c. Ta bort avtappningspluggen (32) och gummipluggen (32a) (bild 26).

Försäkraeromatthaskruvatfastavtappningslocketkorrekt(32)förattundvika vattenläckage. d. Töm ut allt vatten. e. Sätt tillbaka gummilocket (32a) och skruva på avtappningspluggen (32) (bild 27). f. Sätt i kontakten i eluttaget och starta om enheten tills kontrollampan ”P1” släcks. Omfeletåterkommer,kontaktaettservicecenter.DOLCECLIMA AIR PRO SV - 23 SVENSKA

Under driften av enheten kan anomalier uppstå som stoppar dess funktion. I dessa fall visas felkoder på kontrollpanelen.

• P1 Nedre facket är fullt.

• Töm enligt beskrivningen i avsnittet “4.2.a”.

• Var 250:e funktionstimme för äktmotorn visas meddelandet F1. Rengör ltren (avsnitten 4.1.b - 4.1.c - 4.1.d) och återställ timräknaren genom att hålla ”ON/OFF”- knappen på apparatens manöverpanel intryckt i 5 sekunder.

• E1 Sensorfel för omgivningstemperatur.

• E2 Sensorfel för förångartemperatur.

• E3 Sensorfel för kondensatortemperatur.

• E4 Kommunikationsfel för displaypanel. I dessa fall: a. koppla bort apparaten elektriskt b. vänta i några minuter c. anslut kontakten till uttaget d. starta om enheten. Omproblemetkvarstårochfelkodeninteslocknar,kopplaurapparatenelektrisktochkontakta ettservicecenter.

För tekniska data, se typskylten på produkten (bild 2).

• Driftstemperaturgränser i Värmning (värmepump) 5°C÷30°C (41 F ÷ 86 F)

Försök inte att reparera apparaten själva. Omproblemetinteärlöst,kontaktadinlokalaåterförsäljareellernärmasteservicecenter.Tillhandahålla detaljeradinformationomfelfunktionenochomenhetsmodellen. ORSAK Strömmen saknas. Kontakten är urkopplad. P1 Felkod

I KYLNINGSLÄGE: Omgivningstemperatu- ren är lägre än den inställda temperaturen Den inställda temperaturen är för nära den omgivningstemperaturen.

Det nns hinder för intag av utomhusluft. Luftltren är tilltäppta av damm, ludd eller djurhår

Avloppsslangen är inte inkopplad eller tilltäppt.

Apparaten har en låg kylmedelsnivå.

Temperaturinställningen är för hög.

Fönster och dörrar i rummet är öppna.

Området i rummet är för stort.

Det nns värmekällor inne i rummet. Den yta som apparaten står på är inte pla- nutjämnad.

Luftltren är tilltäppta av damm, ludd eller djurhår Ljudet orsakas av kylmedelsflödet inuti enheten. Klimatanläggningen är lutad eller ligger på sidan. Den omgivande temperaturen är för låg. VAD GÖR MAN? Vänta. Sätt i kontakten i eluttaget. Vattenuppsamlingsbrickan är full. Stäng av apparaten, tappa ur vattnet från uppsamlingsbrickan och starta om den.

Återställ temperaturen Sänk den inställda temperaturen.

Avlägsna hindren. Ring servicecentrum. Stäng av enheten och rengör ltren i enlighet med instruktionerna.

Stäng av apparaten, koppla bort slangen, ta bort eventuella hinder och återanslut avloppsslangen.

Kontakta ett servicecenter om du vill att apparaten ska inspekteras och fyllas på med kylmedel.

Sänk den inställda temperaturen.

Försäkra er om att alla fönster och dörrar är stängda.

Kontrollera kylområdet igen.

Avlägsna värmekällorna om möjligt. Placera alltid apparaten på ett plant och jämnt underlag.

Stäng av enheten och rengör ltren i enlighet med instruktionerna. Det är helt normalt. Töm ut vattnet innan ni för󰀪yttar den. Klimatanläggningens beteende är normalt. FEL Apparaten fungerar inte Apparaten startar inte Apparaten fungerar bara en kort stund Apparaten kyler inte som den ska Apparaten är bullrig och vibrerar överdrivet mycket Apparaten avger ett konstigt ljud Det läcker ut vatten när apparaten föryttas Minsta hastighet kan inte väljas i kyl-, natt- eller automatiskt lägeDOLCECLIMA AIR PRO FI - 1 SUOMI SISÄLLYSLUETTELO

• Tøm det som beskrevet i avsnittet 4.2.a

(kun a󰀨ugtningstilstand)

• S7: Opvarmning (kun aktiv i modeller med varmepumpe)
