BRUGSANVISNING Dolceclima Air Pro 14 HP OLIMPIA SPLENDID

1. Apparatet indeholder gassen R290 (brændbarhedsklasse A3).

2. Apparatet skal opbevares i et godt udluftet rum, hvis størrelse svarer til de dimensioner, der er angivet for

brug af apparatet. Apparatet skal installeres, bruges og opbevares i et rum, hvis overadeareal svarer til de minimumsstørrelser, der er angivet i tabellen på side 6. Dette apparat indeholder en mængde kølemiddelgas af typen R290 svarende til den mængde, der er angivet på apparatets typeskilt.

3. Apparatet må ikke bruges af børn på under 8 år eller personer med nedsatte fysiske, sensoriske eller mentale

evner, eller som ikke har det nødvendige kendskab, med mindre de er under opsyn eller har modtaget instruktioner i sikker brug af apparatet og har forstået de farer, som brugen indebærer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse, som skal udføres af brugeren, må ikke udføres af børn, som ikke er under opsyn (gælder for landene i Den Europæiske Union).

4. Apparatet må bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller

som ikke har det nødvendige kendskab, hvis de er under opsyn eller har modtaget instruktioner i sikker brug af apparatet af en person, som er ansvarlig for deres sikkerhed (gælder kun for lande uden for Den Europæiske Union).

5. Hvis strømkablet er beskadiget, skal det udskiftes af fabrikanten eller dennes tekniske serviceafdeling, eller af

en fagkyndig med tilsvarende kvalikationer, for at undgå enhver fare.

6. Af hensyn til at undgå enhver fare for elektrisk stød er det vigtigt at trække stikket ud af stikkontakten, før der

udføres vedligeholdelsesarbejde på apparatet.

7. Af hensyn til apparatets korrekte funktion, skal alle minimumsafstande og instruktioner i denne brugsanvisning

14. Ikke fukt apparatet og fjernkontrollen.

19. Før du kobler til apparatet elektrisk må du forsikre deg om at dataene på merkeplatene

21. Hvis støpselet og stikkontakten ikke er kompatible må du få støpselet skiftet ut med

3.12.e - Retning på luftstrømmen

Tømmeslangen er ikke koblet til eller den er blokkert

Det nnes varmekilder inne i rommet Underlaget apparatet står på er ikke vatret

3.12.e - Indstilling af luftstrømmens retning ............. 20

4.1.a - Rengøring af apparatet

Først og fremmest takker vi for din beslutning om at vælge en enhed af vores egen produktion.

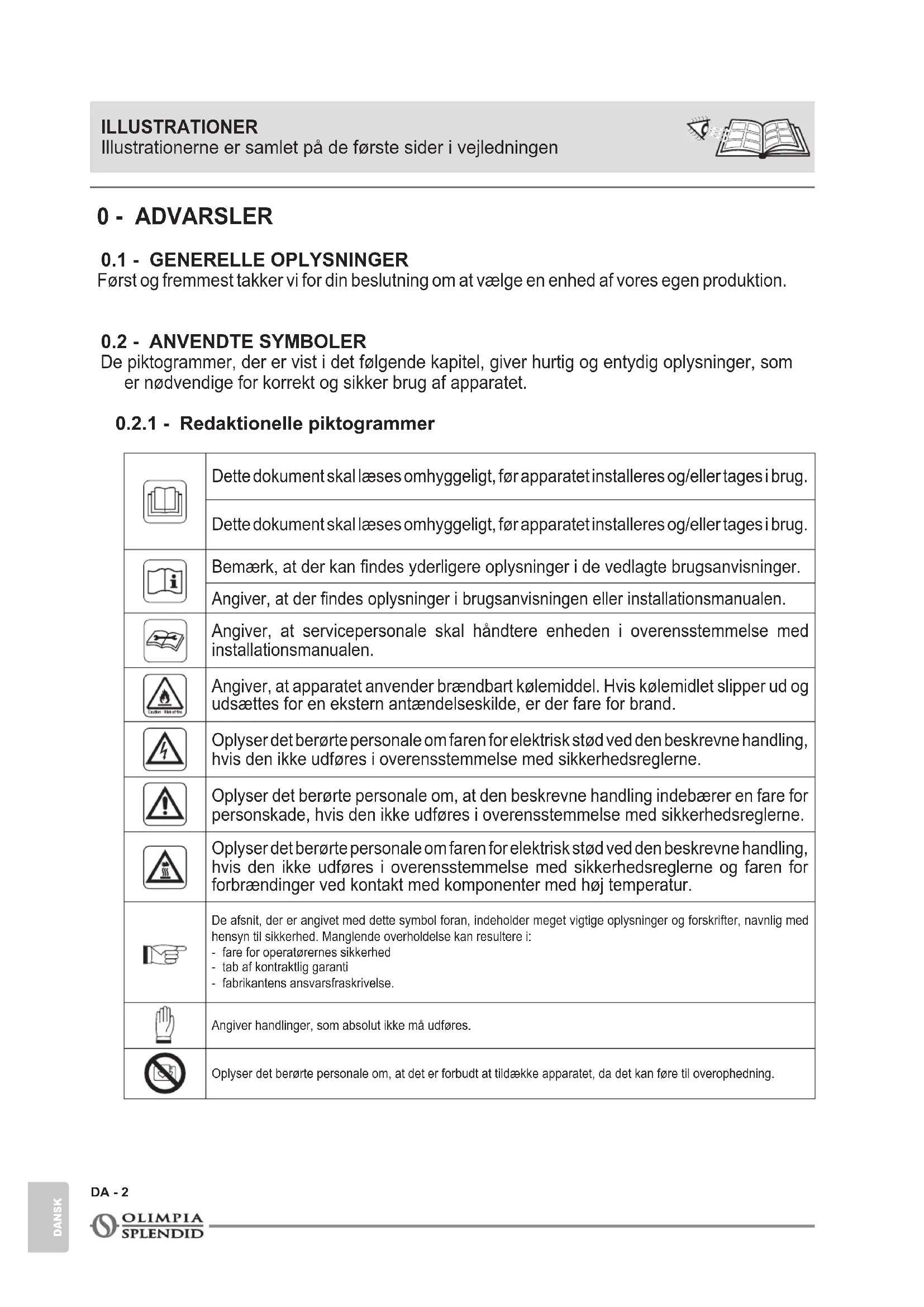

0.2 - ANVENDTE SYMBOLER

De piktogrammer, der er vist i det følgende kapitel, giver hurtig og entydig oplysninger, som er nødvendige for korrekt og sikker brug af apparatet.

0.2.1 - Redaktionelle piktogrammer

Dette dokument skal læses omhyggeligt, før apparatet installeres og/eller tages i brug. Dette dokument skal læses omhyggeligt, før apparatet installeres og/eller tages i brug. Bemærk, at der kan ndes yderligere oplysninger i de vedlagte brugsanvisninger. Angiver, at der ndes oplysninger i brugsanvisningen eller installationsmanualen. Angiver, at servicepersonale skal håndtere enheden i overensstemmelse med installationsmanualen. Angiver, at apparatet anvender brændbart kølemiddel. Hvis kølemidlet slipper ud og udsættes for en ekstern antændelseskilde, er der fare for brand. Oplyser det berørte personale om faren for elektrisk stød ved den beskrevne handling, hvis den ikke udføres i overensstemmelse med sikkerhedsreglerne. Oplyser det berørte personale om, at den beskrevne handling indebærer en fare for personskade, hvis den ikke udføres i overensstemmelse med sikkerhedsreglerne. Oplyser det berørte personale om faren for elektrisk stød ved den beskrevne handling, hvis den ikke udføres i overensstemmelse med sikkerhedsreglerne og faren for forbrændinger ved kontakt med komponenter med høj temperatur. De afsnit, der er angivet med dette symbol foran, indeholder meget vigtige oplysninger og forskrifter, navnlig med hensyn til sikkerhed. Manglende overholdelse kan resultere i:- fare for operatørernes sikkerhed- tab af kontraktlig garanti- fabrikantens ansvarsfraskrivelse.Angiver handlinger, som absolut ikke må udføres.Oplyser det berørte personale om, at det er forbudt at tildække apparatet, da det kan føre til overophedning. ILLUSTRATIONER Illustrationerne er samlet på de første sider i vejledningenDOLCECLIMA AIR PRO DA - 3 DANSK

0.3 - GENERELLE ADVARSLER

1. Dette dokument er fortroligt og må i henhold til loven ikke reproduceres eller

videregives til tredjemand uden udtrykkelig tilladelse fra rmaet OLIMPIA SPLENDID. Maskinerne kan være opdaterede og derfor have andre detaljer end de afbildede, uden at dette berører teksterne i denne vejledning.

2. Læs denne vejledning omhyggeligt igennem, før du fortsætter med enhver

anden handling (installation, vedligeholdelse, brug), og følg nøje anvisningerne i de enkelte kapitler.

3. Opbevar omhyggeligt denne brugsanvisning til senere brug.

4. Kontrollér, at apparatet er intakt, efter at al emballage er fjernet. Emballagedelene

må ikke efterlades inden for børns rækkevidde, da de udgør en potentiel kilde til fare.

6. Fabrikanten forbeholder sig retten til at foretage ændringer i sine modeller til

enhver tid, dog med forbehold af de væsentlige funktioner, der er beskrevet i denne vejledning.

7. Det kan være farligt at servicere klimatiseringsudstyr som dette apparat, da

det indeholder kølemiddelgas under tryk og elektriske komponenter under spænding. Derfor må vedligeholdelse (med undtagelse af lterrensning) kun udføres af autoriseret og fagkyndigt personale.

8. Installation, som ikke overholder de advarsler, der er angivet i denne vejledning,

og brug uden for de foreskrevne temperaturgrænser medfører garantiens bortfald.

9. Rutinemæssig vedligeholdelse af lter og almindelig udvendig rengøring kan

også udføres af brugeren, da de ikke indebærer vanskelige eller farlige indgreb.

10. Under installationen og ved alt vedligeholdelsesarbejde er det nødvendigt

at overholde de forholdsregler, der er nævnt i denne manual og på de skilte, der er anbragt inde i eller på apparatet. Endvidere er det af sund fornuft nødvendigt at træ󰀨e alle de forholdsregler, der anbefales, og overholde de sikkerhedsforskrifter, der er gældende på det sted, hvor apparatet installeres.

11. Komponenter må kun udskiftes med originale reservedele fra OLIMPIA

12. Hvis apparatet ikke bruges i længere tid, eller hvis ingen opholder sig i det

klimatiserede rum, tilrådes det at afbryde strømforsyningen for at undgå ulykker.

13. Brug ikke ydende eller ætsende rengøringsmidler til at apparatet rent,

og sprøjt ikke vand eller andre væsker på apparatet, da de kan beskadige plastkomponenterne eller forårsage elektriske stød.

14. Apparatet og fjernbetjeningen må ikke blive våde.

For at undgå eventuelle skader på kompressoren forsinkes hver indkobling med tre minutter efter den sidste udkobling.DA - 4 DANSK

15. I tilfælde af funktionsfejl (f.eks. unormal støj, dårlig lugt, røg, unormal

temperaturstigning, lækstrøm osv.) skal apparatet straks slukkes og stikket trækkes ud af stikkontakten. Reparationer må kun udføres af servicecentre, der er autoriseret af fabrikanten. Reparationer må kun udføres med originale reservedele. I modsat fald kan det udføre en fare for apparatets sikkerhed.

16. Lad ikke klimatiseringsapparatet køre i længere perioder, hvis luftfugtigheden

er høj, eller med døre eller vinduer er åbne. Fugten kan kondensere og gøre møblerne fugtige eller beskadige dem.

18. Stabl ikke tunge eller varme genstande oven på apparatet.

19. Før apparatet tilsluttes strømforsyningen, er det nødvendigt at kontrollere, at

specikationerne på typeskiltet stemmer overens med elnettets specikationer. Stikkontakten skal være jordet. Typeskiltet (20) er placeret på siderne af apparatet (g. 2).

21. Hvis stikkontakten og apparatets stik er uforenelige, skal fagkyndigt, kvaliceret

personale udskifte stikkontakten med en anden af en egnet type. Det er nødvendigt, at stikkontaktens kabeltværsnit er passende i forhold til apparatets strømoptag. Generelt frarådes brugen af adaptere og/eller forlængerkabler. Hvis dette ikke kan undgås, skal de overholde de gældende sikkerhedsstandarder, og deres strømstyrke (A) må ikke være mindre end apparatets maksimale strømstyrke.

22. Dette apparat er IKKE beregnet til at blive betjent ved hjælp af en ekstern timer

eller et separat fjernstyringssystem.

25. Stik ikke fremmedlegemer ind i gitrene på lufttilgang og -afgang, da der er risiko

for elektrisk stød, brand eller beskadigelse af apparatet.

26. Brug ikke apparatet:

- med våde eller fugtige hænder - barfodet.

27. Træk ikke i strømkablet eller i selve apparatet for at trække stikket ud af

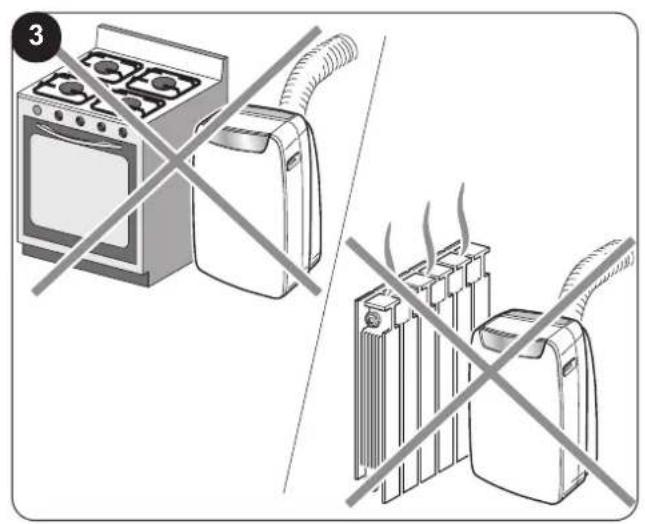

28. Brug ikke apparatet i direkte sollys eller i nærheden af varmekilder som f.eks.

en komfur, en varmeovn eller en radiator (g. 3)

29. Brug ikke apparatet i nærheden af gasapparater (g. 3)

30. Placer altid apparatet på en stabil, plan og jævn overade.

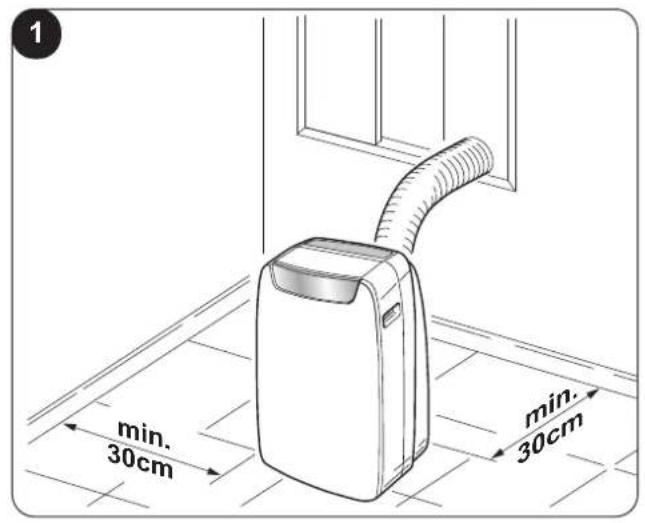

31. Der skal være mindst 30 cm frirum på siderne og 20 cm bag apparatet, og der

skal være mindst 30 cm frirum over apparatet (g. 1).

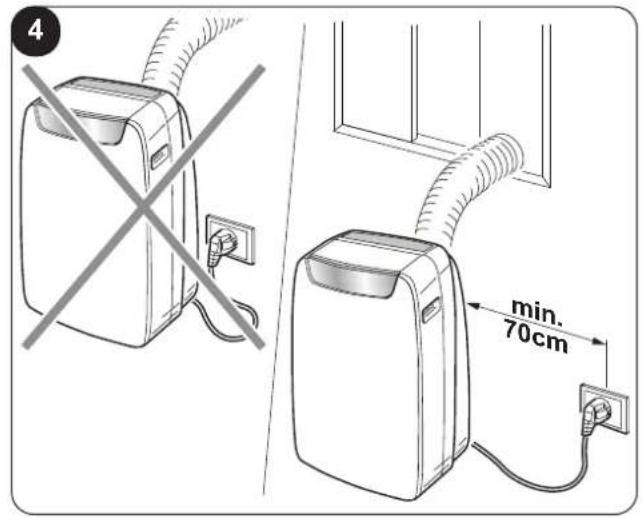

32. Apparatet må ikke placeres i nærheden af en stikkontakt (g. 4).

33. Stikkontakten skal være let tilgængelig, så stikket let kan trækkes ud i en

34. Rør ikke ved stikket med våde hænder.

35. Bøj, knæk, træk eller beskadig ikke strømkablet.

36. Før ikke strømkablet under gulvtæpper, tæpper eller skinner. Før kablet i

områder, hvor det ikke er i vejen og ikke udgør en snublefare.

37. Tag kablet ud af stikket, når apparatet ikke er i brug i længere tid, og/eller når

der ikke er nogen hjemme.

38. Brug ikke apparatet i særlig fugtige omgivelser (badeværelse, køkken osv.).

39. Brug ikke apparatet udendørs eller på våde overader. Undgå at spilde væsker

på apparatet. Brug ikke apparatet i nærheden af håndvaske eller vandhaner.DOLCECLIMA AIR PRO DA - 5 DANSK

40. Nedsænk ikke apparatet i vand eller andre væsker.

41. Rengør enheden med en fugtig klud. Brug ikke slibende produkter eller

materialer. Se punktet om rensning af lteret.

42. Den mest almindelige årsag til overophedning er aejring af støv eller fnug i

apparatet. Fjern disse ophobninger regelmæssigt ved at afbryde apparatet fra strømforsyningen og støvsuge ristene.

43. Brug ikke enheden i omgivelser med store temperaturudsving, da der kan

dannes kondensvand i enheden.

45. Brug ikke apparatet, hvis rummet for nylig er blevet sprøjtet med gasformigt

insektmiddel, eller hvis der er brændes røgelse, ndes kemiske dampe eller olieholdige rester i rummet.

46. Brug ikke apparatet, uden at ltrene er installerede.

47. Demontering, reparation eller ombygning udført af en uautoriseret person kan

forårsage alvorlige skader og medfører bortfald af fabrikantens garanti.

48. Brug ikke apparatet, hvis det er defekt eller fungerer dårligt, hvis kablet eller

stikket er beskadiget, eller hvis det har været faldet ned eller på anden måde er beskadiget. Sluk for apparatet, træk stikket ud af stikkontakten, og lad det kontrollere af fagkyndigt, kvaliceret personale.

49. Apparatet må ikke skilles ad eller manipuleres med.

50. Det er yderst farligt at forsøge at udføre reparationer på egen hånd.

51. Hvis du beslutter dig for ikke længere at bruge apparatet, anbefales det at sætte

det ud af drift ved at klippe strømkablet over, efter at stikket er trukket ud af stikkontakten. Det anbefales også at gøre de dele af apparatet ufarlige, som kan udgøre en fare, navnlig for børn, som kan bruge apparatet til at lege med.

52. Brug ikke andet værktøj end det, der anbefales af fabrikanten, til afrimning og

rengøring af apparatet.

53. Enheden er udstyret med en termisk sikring, der beskytter printkortet i

tilfælde af overtemperatur. Hvis denne sikring udløses, skal stikket trækkes ud af stikkontakten. Vent derefter, indtil apparatet er helt afkølet (mindst 20-30 minutter), og sæt derefter stikket tilbage i stikkontakten. Genstart apparatet. Hvis apparatet ikke genstarter, skal stikket trækkes ud af stikkontakten og et servicecenter kontaktes.

• Klimatiseringsapparatet må kun bruges til at generere kold eller varm luft eller til a󰀨ugtning af omgivelserne (valgbart) med det ene formål at gøre temperaturen i rummet komfortabel.

• Dette apparat er kun beregnet til brug i hjemmet eller tilsvarende omgivelser.

• Forkert brug af apparatet og eventuelle skader på personer, ejendom eller dyr friholder OLIMPIA SPLENDID for ethvert ansvar.DA - 6DANSK

• Klimatiseringsapparater må ikke installeres i rum med brændbare eller eksplosive gasser, i meget fugtige rum (vaskerier, drivhuse osv.), eller i rum med andre maskiner, der genererer en stærk varmekilde, i nærheden af saltvand eller svovlholdigt vand.

• Brug IKKE gas, benzin eller andre brandfarlige væsker i nærheden af klimatiserings- apparatet.

• Brug kun de komponenter, der følger med apparatet (se afsnit 1.1). Brug af andre dele end standarddelene kan forårsage vandlækage, elektrisk stød, brand, personskade eller beskadigelse af ejendom.

6. Må ikke punkteres eller brændes.

7. Vær opmærksom på, at kølegasser kan være lugtløse.

8. R290 er en kølegas, der opfylder kravene i de europæiske miljødirektiver. Ingen del af

kølevæskekredsløbet må punkteres.

9. Optøningsprocessen må ikke fremskyndes og rengøring må ikke udføres med andre

midler end dem, der er anbefalet af fabrikanten.

10. Brug ikke andet værktøj til afrimning og rengøring end det, der er anbefalet af

11. Hvis apparatet installeres, anvendes eller opbevares i et område uden udluftning/

ventilation, skal rummet være indrettet således, at der ikke kan akkumuleres kølemiddeludslip som følge af elektriske varmeapparater, komfurer eller andre antændelseskilder.

Mængden af kølegas R290 i kg (se typeskiltet på apparatet) 0,180 0,190 0,200 0,210 0,220 0,230 0,240 0,250 0,260 Mindste rumstørrelse til brug og opbevaring (m

14. Apparatet skal opbevares på en sådan måde, at mekaniske skader undgås.

15. Enhver person, der arbejder på eller i et kølekredsløb, skal være i besiddelse af et gyldigt

bevis, der attesterer den pågældendes kompetence i sikker håndtering af kølegasser i overensstemmelse med et anerkendt branchespecik evalueringscertikat.

16. Vedligeholdelse bør kun udføres som anbefalet af apparatets fabrikant.

Vedligeholdelse og reparationer, der kræver assistance fra andet faguddannet personale, skal udføres under tilsyn af en person med kompetence i håndtering af brændbare kølegasser.

Se de lokalt gældende bestemmelser.

Udstyret skal opbevares i overensstemmelse med fabrikantens anvisninger.

21. OPBEVARING AF EMBALLERET (USOLGT) UDSTYR

Emballagen skal være udformet på en sådan måde, at mekanisk beskadigelse af udstyret i emballagen ikke kan forårsage udsivning af kølegas. Det maksimale antal apparater, der kan opbevares sammen, er angivet i de lokale bestemmelser.

22. OPLYSNINGER OM VEDLIGEHOLD

a) Kontrol af området Før arbejde indledes på anlæg, der indeholder brændbare kølegasser, er det nødvendigt at udføre en sikkerhedskontrol for at sikre, at risikoen for antændelse er minimal. Træf de følgende sikkerhedsforanstaltninger i forbindelse med eventuelle reparationer af kølesystemet, før det tages i brug. b) Udførelse af arbejdet Arbejdet skal udføres under tilsyn af hensyn til at minimere risikoen for tilstedeværelsen af brændbare gasser eller dampe under arbejdet. c) Generelt om arbejdsområdet Alt personale, der udfører vedligeholdelsen, og andre operatører i arbejdsområdet skal instrueres i arten af det arbejde, der skal udføres. Undgå at arbejde i trange rum. Området omkring arbejdsstedet skal være afgrænset. Sørg for, at området er sikkert takket være overvågning af det brændbare materiale. d) Kontrol af tilstedeværelsen af kølemiddel Området skal kontrolleres ved hjælp af en egnet kølegasdetektor før og under arbejdet for at sikre, at operatøren er gøres bekendt på tilstedeværelsen af potentielt brandfarlige atmosfærer. Sørg for, at lækagesøgningsudstyret er egnet til brug med brændbar kølegas, dvs. at det er gnistfrit, korrekt forseglet eller egensikkert. e) Tilstedeværelse af brandslukkere Hvis der skal udføres varmt arbejde på køleudstyr eller dele af udstyret, skal egnet brandslukningsudstyr være tilgængeligt. Opbevar altid en tørpulver- eller CO2-brandslukker i nærheden af påfyldningsområdet. f) Fravær af brandfarlige kilder Ingen operatør, der udfører arbejde på kølesystemet, som indebærer afdækning af rørledninger, der indeholder eller har indeholdt brændbar kølegas, må anvende nogen brændbar kilde på en sådan måde, at det kan forårsage brand eller eksplosion. Alle antændelseskilder, herunder cigaretrygning, skal holdes tilstrækkeligt langt væk fra stedet, h vor installation, reparation, fjernelse og bortska󰀨else nder sted, hvor der kan frigives brændbar kølegas i det omgivende rum. Før arbejdet påbegyndes, skal området omkring udstyret kontrolleres for at sikre, at der ikke ndes nogen brændbare elementer eller antændelsesfarer. Opsæt skilte med rygeforbud.DA - 8 DANSK g) Ventileret område Sørg for, at installationsområdet er udendørs eller tilstrækkeligt udluftet, før du starter anlægget eller udfører varmt arbejde. Området skal være udluftet, så længe arbejdet pågår. Udluftningen på området skal kunne sprede den frigivne kølegas sikkert og helst udlede den til den udendørs atmosfære. h) Kontrol af køleapparater Når elektriske komponenter udskiftes, skal de nye komponenter være egnede til brugen og opfylde de angivne specikationer. Fabrikantens retningslinjer for vedligeholdelse og service skal altid følges. I tilfælde af tvivl skal fabrikantens tekniske assistance kontaktes. Følgende kontroller skal udføres på installationer, hvor der anvendes brændbar kølegas: Kontrollér, at påfyldningsvolumenet er i overensstemmelse med dimensionerne af det rum, hvor de dele, der indeholder kølegas, er installeret; at ventilationssystemet og ventilationsåbningerne fungerer korrekt og ikke er blokerede; hvis der anvendes et kølekredsløb, skal det kontrolleres, at det sekundære kredsløb indeholder kølegas; at den mærkning, der er anbragt på maskinen, er synlig og læsbar. Ulæselige markeringer og skilte skal udbedres; kølerør og -komponenter skal installeres på en sådan måde, at det er usandsynligt, at de udsættes for sto󰀨er, der kan angribe de komponenter, der indeholder kølegas, medmindre disse komponenter er fremstillet af et materiale med iboende modstandsdygtighed over for disse komponenter, eller er beskyttet mod korrosion på passende vis.

i) Kontrol af elektrisk udstyr

Reparation og vedligeholdelse af elektriske komponenter skal omfatte en indledende sikkerhedskontrol og procedurer til inspektion af komponenter. I tilfælde af en fejl, der kan bringe sikkerheden i fare, må kredsløbet ikke strømforsynes, før fejlen er blevet afhjulpet på passende vis. Brug en passende midlertidig løsning, hvis fejlen ikke umiddelbart kan udbedres, men det er nødvendigt at fortsætte driften. Denne situation skal meddeles ejeren af udstyret, så alle parter er informeret. De indledende sikkerhedskontroller omfatter: kontrol af, at kondensatorerne er aadede. Denne kontrol skal udføres i en sikker tilstand for at undgå gnister; kontrol af, at spændingsførende elektriske komponenter og ledninger er spændingsfri, når systemet belastes, nulstilles eller renses; kontrol af jordforbindelsens kontinuitet.

23. REPARATION AF FORSEGLEDE KOMPONENTER

a) Ved reparation af forseglede komponenter skal alle strømforsyninger til udstyr, der skal arbejdes på afbrydes, før alle forseglede dæksler osv. fjernes. Hvis det er absolut nødvendigt at udføre reparationen med udstyret under spænding, skal der placeres en permanent fungerende lækagesporingsanordning på det mest kritiske punkt for at advare operatøren om en potentielt farlig situation. b) Vær særlig opmærksom på følgende for at sikre, at afdækningen ikke ændres på en måde, der påvirker sikkerhedsniveauet ved arbejde på elektrisk udstyr. Dette omfatter skader på kabler, for højt antal tilslutninger, klemmer, der ikke er i overensstemmelse med de oprindelige specikationer, skader på forseglinger, forkert montering af kabelforskruninger osv. Kontrollér, at udstyret er forsvarligt monteret. Det skal sikres, at pakninger og pakningsmaterialer ikke er forringet i en sådan grad, at de ikke længere isolerer mod brandfarlig atmosfære. Udskiftningsdele skal være i overensstemmelse med fabrikantens specikationer. Brugen af silikonepakning kan hæmme e󰀨ektiviteten af visse typer lækagesporingssystemer. Egensikre komponenter skal ikke isoleres, før der udføres arbejde på dem.

24. REPARATION AF EGENSIKRE KOMPONENTER

Der må ikke påføres en induktiv eller permanent kapacitetsbelastning af kredsløbet uden at sikre, at den ikke overstiger den maksimalt tilladte spænding og strømstyrke for det anvendte udstyr. Egensikre komponenter er de eneste, der kan udføres arbejde på under spænding ved tilstedeværelse af en brændbar atmosfære. Prøvningssystemet skal have den korrekte strømstyrke. Udskift kun komponenterne med reservedele, der er speciceret af fabrikanten. Andre dele end de angivne kan forårsage, at kølegassen i atmosfæren efter en lækage antændes.DOLCECLIMA AIR PRO DA - 9 DANSK

Kontrollér ledningsnettet for slid, korrosion, overdrevent tryk, vibrationer, kontakt med skarpe kanter eller andre negative miljøpåvirkninger. Kontrollen skal også tage højde for virkningerne af ældning eller konstante vibrationer forårsaget af elementer som kompressorer eller blæsere.

26. PÅVISNING AF BRÆNDBAR KØLEGAS

Potentielle antændelseskilder må under ingen omstændigheder anvendes til kølemiddeldetektion. Brug ikke oxyhydrogenammer (eller andre detektionssystemer, der anvender åben ild).

27. METODER TIL PÅVISNING AF LÆKAGER

Følgende metoder til lækagesporing anses for at være acceptable for anlæg, der indeholder brændbare kølegasser. Brug elektroniske lækagedetektorer til brændbare kølegasser, selv om følsomheden måske ikke er tilstrækkelig, eller det kan være nødvendigt med en genkalibrering. (Detektionsudstyret skal kalibreres i et område uden kølegas.) Sørg for, at detektoren ikke er en potentiel antændelseskilde, og at den er egnet til den anvendte kølegas. Lækagesøgningsudstyret skal være indstillet til en LFL-procentdel for kølegas og skal kalibreres i overensstemmelse med det anvendte kølemiddel. Den relevante gasprocent (højst 25 %) skal bekræftes. Væsker til lækagesporing kan anvendes ved de este kølegasser, men brugen af rengøringsmidler, der indeholder klor, skal undgås, da klor kan reagere med kølegassen og ætse kobberrørene. Hvis der er mistanke om lækage, skal åben ild og ammer fjernes/slukkes. Hvis en kølegaslækage kræver svejsning, skal hele kølegasmængden i anlægges opsamles, eller anlægges skal isoleres (ved hjælp af afspærringsventiler) i en del af anlægget på afstand af lækagen. Iltfri nitrogen (OFN) skal derfor auftes fra anlægget før og under svejseprocessen.

28. TØMNING OG BORTSKAFFELSE

Brug konventionelle procedurer ved reparationer på kølegaskredsløbet eller af andre årsager. Det er vigtigt, at bedste praksis overholdes, da der skal tages hensyn til brændbarheden. Overhold følgende fremgangsmåde:

• Fjern kølegassen fra anlægget

• Skyl kredsløbet med inert gas

• Åbn kredsløbet ved at skære eller svejse. Den indeholdte kølegas skal genoprettes i de relevante genvindingsasker. Skyl systemet med OFN for at gøre enheden sikker. Det kan være nødvendigt at gentage denne proces ere gange. Der må ikke anvendes trykluft eller ilt til denne operation. Rengøringen skal afsluttes ved at genopfylde anlægget med OFN og fortsætte med at fylde det, indtil driftstrykket er nået, hvorefter OFN’et spredes i atmosfæren, og anlægget igen bringes i vakuumtilstand. Gentag processen, indtil der ikke længere er kølegas tilbage i anlægget. Når den sidste OFN-opfyldning er brugt, skal systemet udlignes til atmosfærisk tryk, for at det kan bruges igen. Denne operation er skal absolut følges, hvis der skal udføres svejsning på rør. Sørg for, at vakuumpumpens udtag ikke er tæt på en antændelseskilde, og at der er mulighed for ventilation.

29. PÅFYLDNINGSPROCEDURER

Sammen med de procedurer, der normalt skal følges ved påfyldning, skal følgende overholdes: Sørg for, at forskellige kølegasser ikke blandes, når udstyret påfyldes. Slangerne skal være så korte som muligt for at minimere mængden af kølemiddel indeholdt i slangerne. Flaskerne skal bende sig oprejst position. Sørg for, at køleanlægget er jordet, før kølegassen påfyldes. Mærk systemet, når det er fyldt op (hvis det ikke allerede er gjort). Vær meget forsigtig med ikke at overfylde kølesystemet. Test trykket med OFN, før systemet genopfyldes. Udfør lækagesøgning på anlægget efter afslutning af påfyldningen, men før idriftsættelse. Der skal udføres en yderligere lækagesøgning, inden installationen forlades.

30. UD AF IBRUGTAGNING

Før denne procedure udføres, er det vigtigt, at teknikeren er fortrolig med apparatet og alle dets komponenter. Det anses for god praksis at genvinde alle kølegasser sikkert. Inden denne operation er det nødvendigt at udtage en prøve af olie og kølegas, hvis der er behov for analyse,DA - 10 DANSK før du den genvundne kølegas bruges igen. Det er vigtigt, at elektricitet er tilgængelig før denne procedure påbegyndes. a) Gør dig bekendt med udstyret og dets funktion. b) Isolér anlægget elektrisk. c) Inden anlægget isoleres elektrisk, er det nødvendigt at sikre, at:

• Mekanisk håndteringsudstyr til ytning af kølegasaskerne er tilgængeligt, hvis nødvendigt

• Alt værnemidler er til rådighed og anvendes korrekt

• Genvindingsproceduren overvåges altid af en kompetent person

• Genvindingsudstyr og asker opfylder kravene i de relevante standarder. d) Tøm køleanlægget, hvis muligt. e) Hvis vakuum ikke kan opnås, er det nødvendigt at anvende en manifold, så kølegassen kan fjernes fra de forskellige dele af anlægget. f) Sørg for, at asken placeres på vægten før genvindingen. g) Start genvindingsmaskinen, og kør den i overensstemmelse med fabrikantens anvisninger. h) Flaskerne må ikke overbelastes. (højst 80 % af påfyldningsvolumenet).

i) Overskrid aldrig askens maksimale driftstryk, heller ikke midlertidigt.

j) Når askerne er blevet fyldt korrekt op, og proceduren er afsluttet, er det nødvendigt at sikre, at askerne og udstyret straks fjernes fra installationsstedet, og at alle afspærringsventiler på installationsstedet er lukket. k) Den genvundne kølegas må ikke fyldes på et andet kølesystem, medmindre det først er blevet renset og kontrolleret.

Udstyret skal være mærket med angivelse af, at det er taget ud af drift og tømt for kølegas. Datér, og underskriv mærkaten. Sørg for, at apparatet er forsynet med mærkater, der angiver, at det indeholder brændbar kølegas.

Når kølegas fjernes fra et anlæg, hvad enten det er i forbindelse med vedligeholdelse eller nedlukning, anses det for god praksis at bortska󰀨e al kølegas på en sikker måde. Ved overførsel af kølegassen til askerne skal det sikres, at der kun anvendes asker, der er egnede til genvinding af kølegas. Sørg for at have det nødvendige antal asker til rådighed til opbevaring af hele anlæggets kølegasmængde. Alle asker, der anvendes, er konstrueret og mærket til det genvundne kølegas (dvs. asker specielt beregnet til genvinding af kølegas). Flaskerne skal være udstyret med en fuldt funktionsdygtig overtryksventil og afspærringsventiler. Tomme genvindingsasker skal sættes under vakuum og om muligt afkøles før genvinding. Genvindingsudstyret skal være fuldt funktionsdygtigt. En brugsanvisning til udstyret skal medfølge, og det skal være egnet til genvinding af brændbar kølegas. Desuden skal et sæt kalibrerede, fuldt funktionsdygtige vægte være tilgængelige. Slangerne skal være forsynet med hermetisk forseglede tilslutninger med frakoblingsdele i perfekt stand. Før brug af genvindingsmaskinen er det nødvendigt at kontrollere, at den er i god stand, at den er korrekt vedligeholdt, og at alle tilhørende elektriske komponenter er forseglet for at forhindre antændelse i tilfælde af kølegasudslip. Kontakt fabrikanten i tilfælde af tvivl. Den genvundne kølegas skal returneres til leverandøren i den korrekte genvindingsaske og med den tilhørende dokumentation for genvindingen. Bland ikke kølegas i genvindingsenheder, navnlig ikke i asker. Hvis kompressorer eller kompressorolier skal fjernes, er det nødvendigt at sikre, at de er blevet drænet til et acceptabelt niveau for at sikre, at der ikke er rester af brandfarlig kølegas i smøremidlet. Tømningsprocessen skal udføres, før kompressoren returneres til leverandøren. Brug kun elektriske varmesystemer på kompressorhuset for at fremskynde denne procedure. Fjern olien fra et anlæg på en sikker måde.DOLCECLIMA AIR PRO

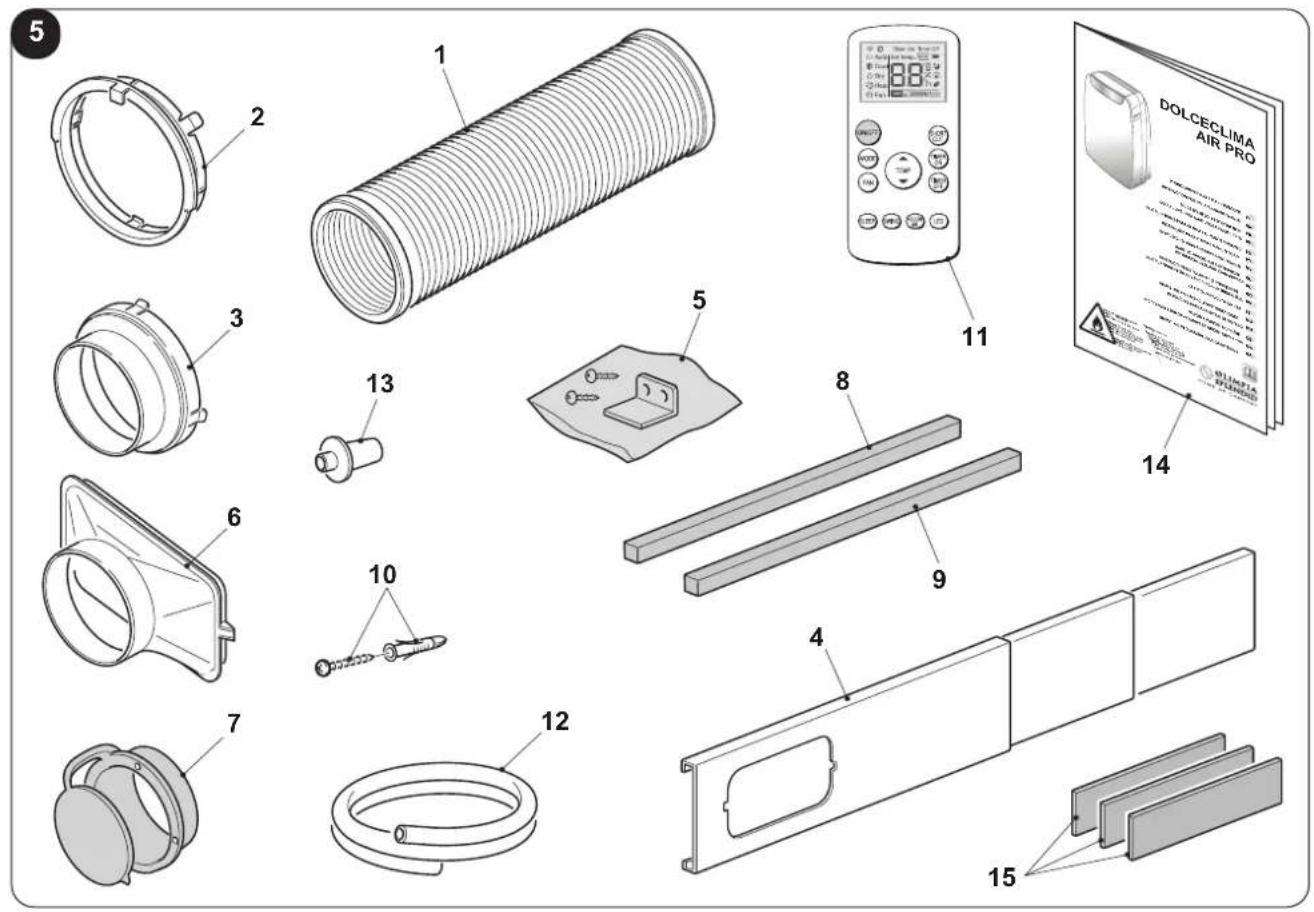

Apparatet er pakket individuelt i papemballage. Pakken kan enten transporteres i hånden af to medarbejdere eller læsses på en ga󰀨eltruck. Opbevar pakken enkeltvis, ikke stablet.

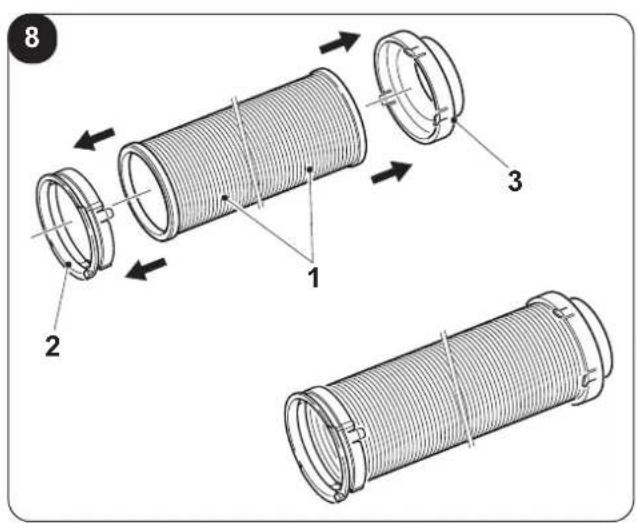

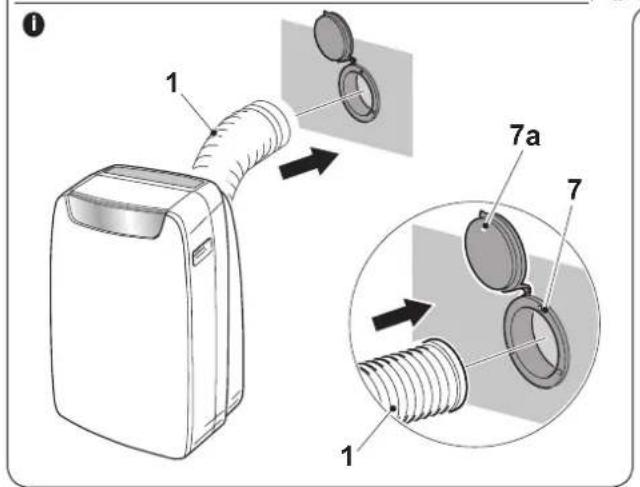

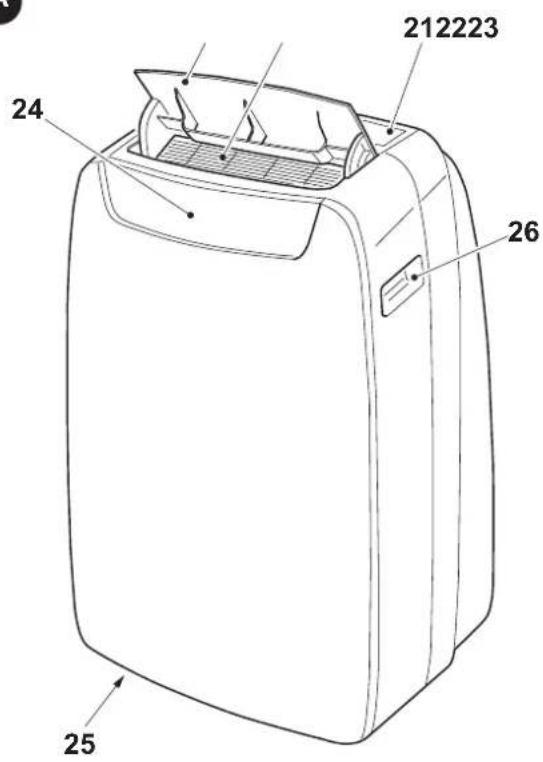

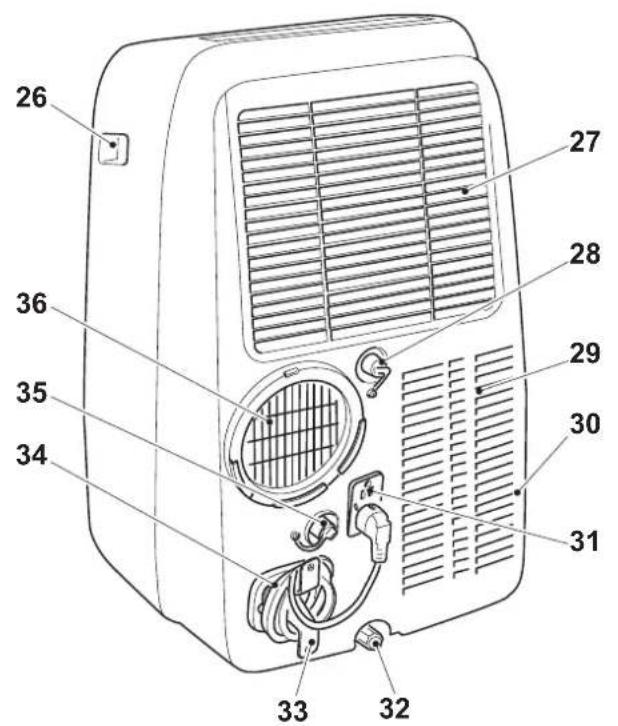

1. Luftudstødningsslange (køle- og automatisk

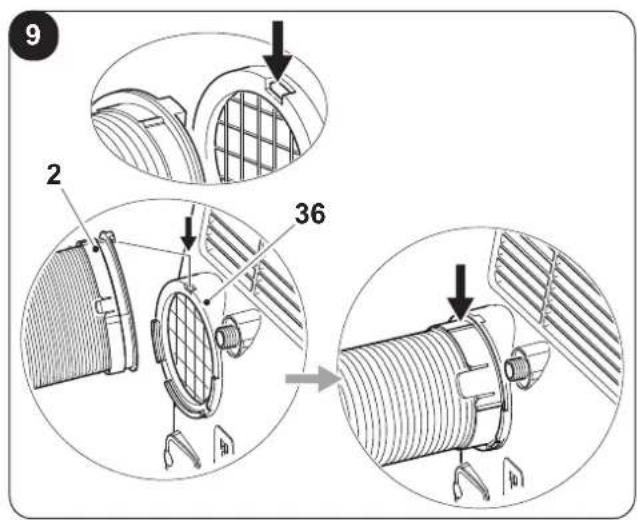

2. Tilslutning af eksibel slange på maskinsiden

3. Tilslutning af eksibel slange på til fast

5. Beslag + skruer til fastgøring af vindue

6. Endestykke til skyder/vindue

Adapterendestykke til kondensslange

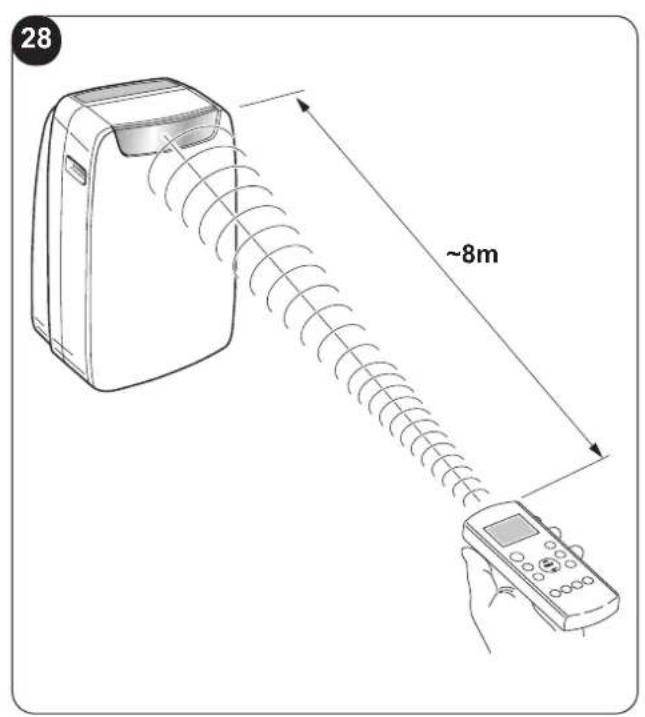

24. IR-fjernbetjeningsmodtager

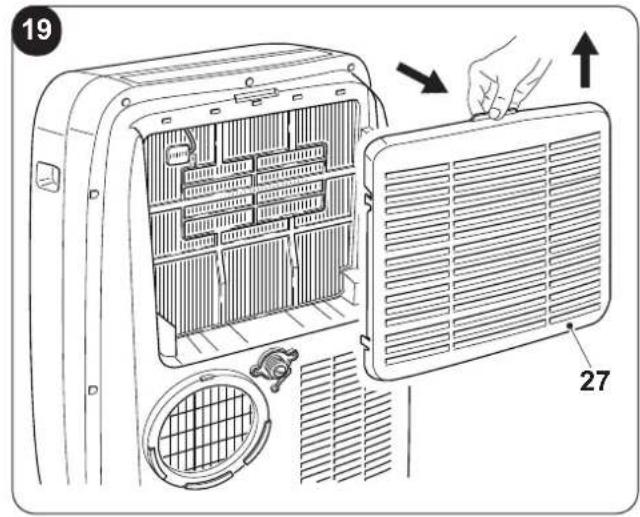

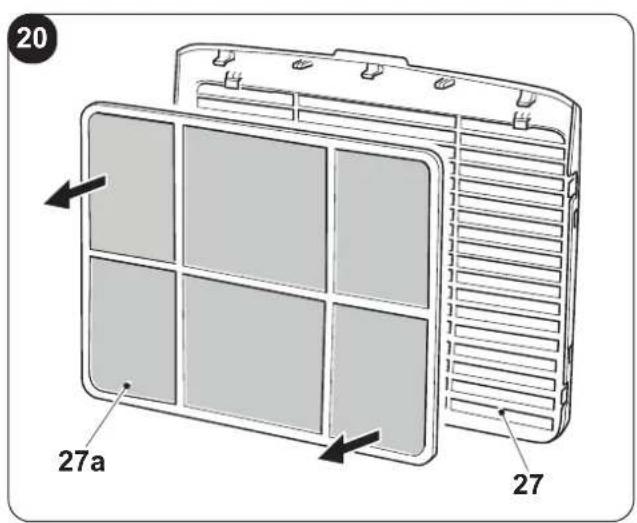

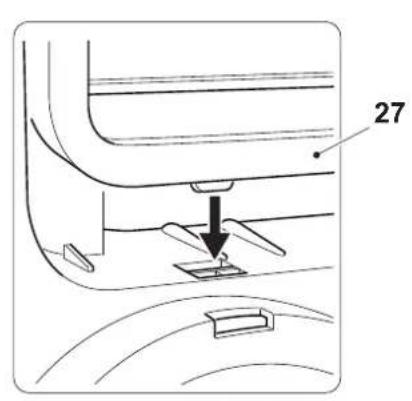

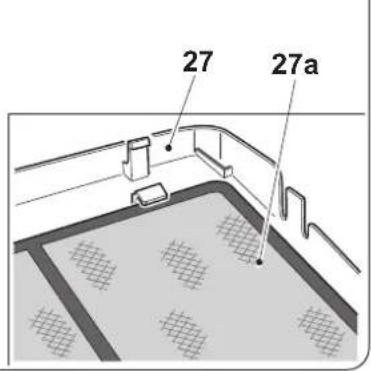

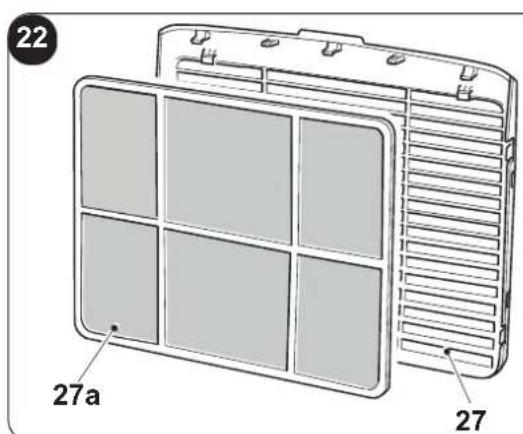

27. Filter på luftindtag

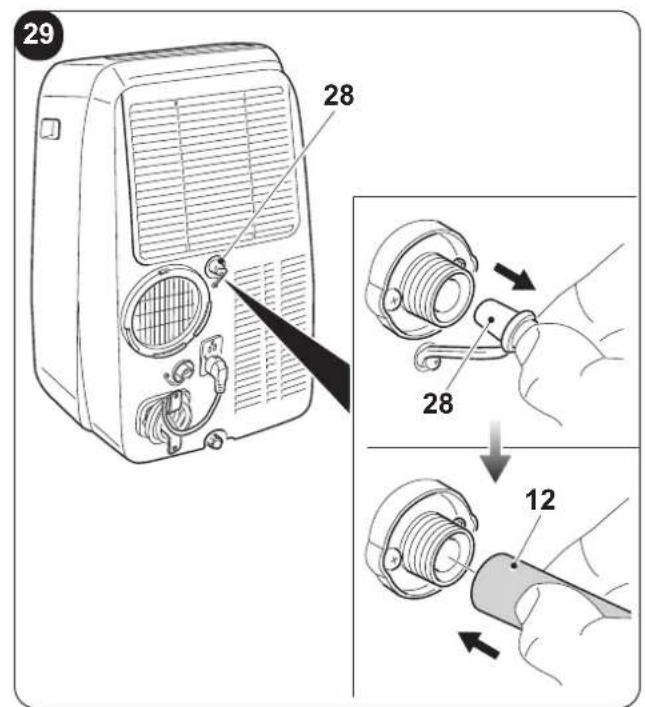

28. Prop i kondensvandaøb (ved brug som

29. Rist på luftindtag

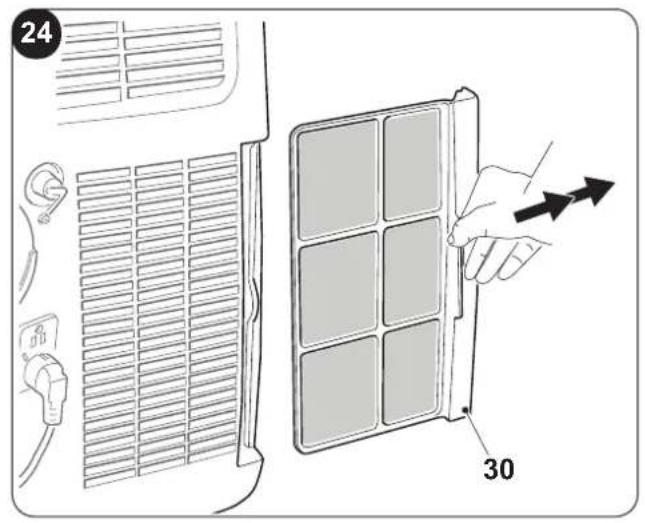

30. Udtrækkeligt luftlter

31. Fordybning til stik

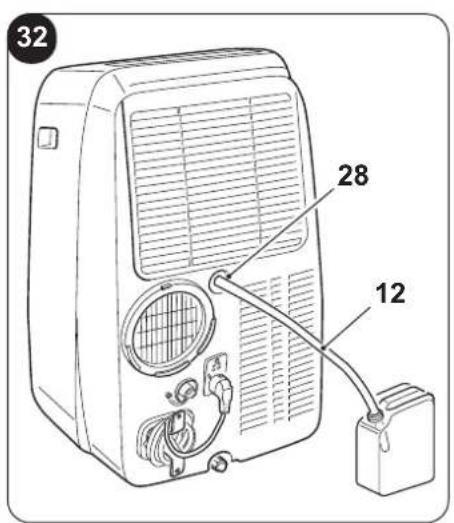

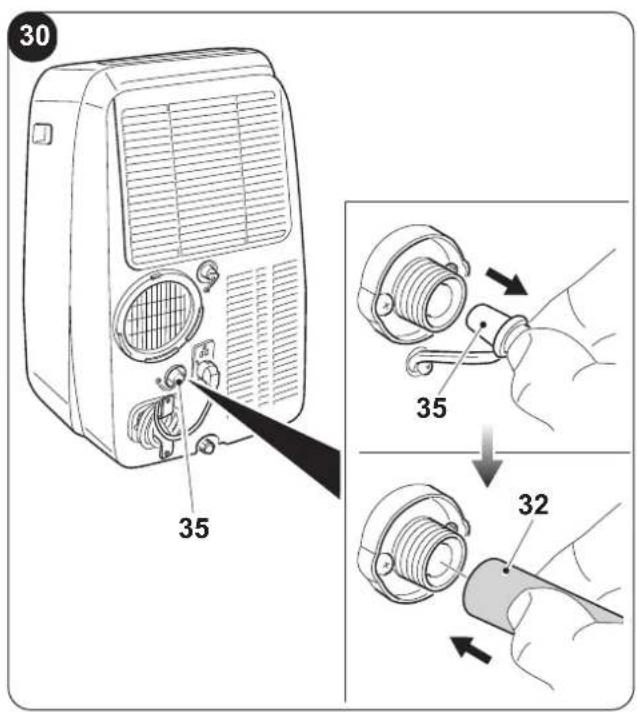

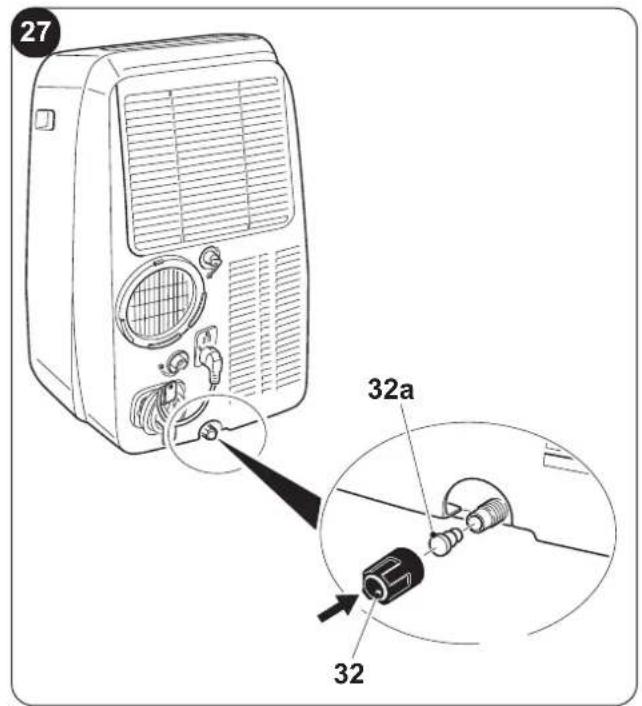

32. Prop til aftapning af kondensvand (ved

transport, vedligeholdelse eller overdreven ophobning af vand)

34. Strømforsyningsledning

• Apparatet skal transporteres og håndteres i oprejst stilling.

• Hvis det transporteres vandret, er det nødvendigt at vente mindst en time, før det startes.

• Førapparatetyttesellertransporteres,skaldettømmesheltforkondensvand som beskrevet i afsnit 4.2.a ADVARSEL Transport af apparatet på sarte gulve (f.eks. trægulve):

• Tøm kondensvandet helt af.

• Værsærligforsigtig,nårapparatetyttes,dahjulenekanlavemærkerpågulvet. Selv om hjulene er fremstillet af et stift, drejeligt materiale, kan de blive beskadiget ved brug eller blive snavsede. Det anbefales at kontrollere, at hjulene er rene og bevæger sig frit.

d. Sørg for at holde en afstand på mindst 30 cm mellem klimatiseringsapparatet og de tilstødende genstande (g. 1). e Under brug skal apparatet altid være placeret, så der ikke er nogen hindringer for lufttilgangen og -aftangen. f. Klimatiseringsapparatet må ikke anvendes i rum, der anvendes som vaskeri. g. Installer kun klimatiseringsapparatet i tørre rum. h. Klimatiseringsapparatet må ikke betjenes i nærheden af farlige materialer, dampe eller væsker.

i. Gør luftltrene rent mindst en gang om ugen.

2.3 - MOBIL INSTALLATION

Klimatiseringsapparatet skal installeres i passende omgivelser. Det anbefales at beskytte apparatet mod direkte solstråler ved hjælp af persienner, gardiner eller skodder og holde døre og vinduer lukkede. a. Placér klimatiseringsapparatet foran et vindue eller en vinduesdør. b. Placer slangeenden (1) på maskinsiden (2) som vist i g. 8. c. Placer slangeenden (3) på den modsatte side af den eksible slange (1) (g. 8). d. Sæt enden på maskinsiden (2) på apparatets luftaftang (36) som vist i gur 9. e. Placer slangeende (3), så luften kan slippe ud til ydersiden (g. 10) f. Ved skydevindue (lodret eller vandret) eller en rulleskodde kan det medfølgende ”SLIDER KIT” (4) bruges, for at opnå en bedre montering. Ved montering med KIT SLIDER er fremgangsmåden som vist i gur 11 og 12. g. Påsæt den selvklæbende tætning (8) (g. 12) h. Placer ”SLIDER KIT” (4), og juster det (g. 12)

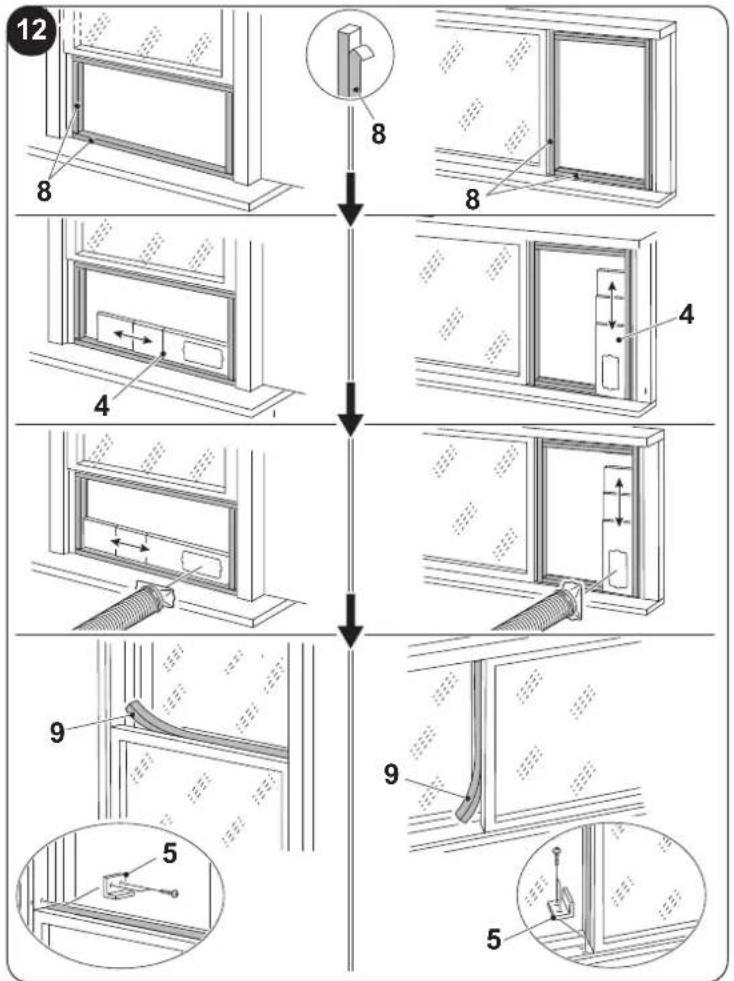

i. Placer den eksible slange (1), og monter tætningen (9) (g.12)

l. Placer eventuelt beslaget (5), hvis ønsket (g. 12) Forlæng kun slangen så meget som nødvendigt, så luftkanalen forbliver lukket mellem vinduesrammerne.DOLCECLIMA AIR PRO DA - 13 DANSK

2.4 - FAST INSTALLATION

Klimatiseringsapparatet kan også installeres med fast montering til huller i ruder eller væg. Luftstrømmen må ikke hindres af beskyttelsesriste eller lignende. Alle afskærmninger skal have et samlet luftpassagetværsnit på mindst 140 cm

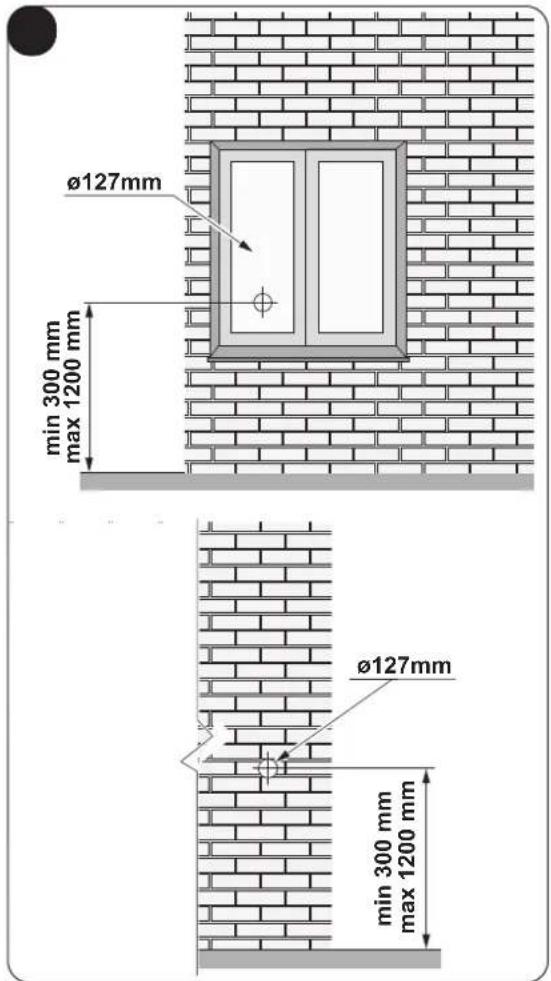

a. Placer slangeenden (1) på maskinsiden (2) som vist i g. 8. b. Bor et hul med en diameter på 127 mm i glasset eller væggen i en højde på mellem 300 og 1200 mm over gulvet (g. 13). c. Placer slangeenden (7) i hullet i væggen, og markér borepunkterne (g. 14-a, 14-b). d. Fjern slangeenden (7), og bor huller på 6 mm (g. 14-c, 14-d). e. Sæt de medfølgende propper (10) i hullerne (g. 14-e). f. Placer slangeenden (7) i hullet i væggen, og fastgør den med de medfølgende skruer (10) (g. 14-f, 14- g). g. Sæt slangeenden på maskinsiden (2) på apparatets luftudtag (36) som vist i gur 9. h. Tilslut den anden ende af den eksible slange (1) til tilslutningen (7 ) (g. 14-i).

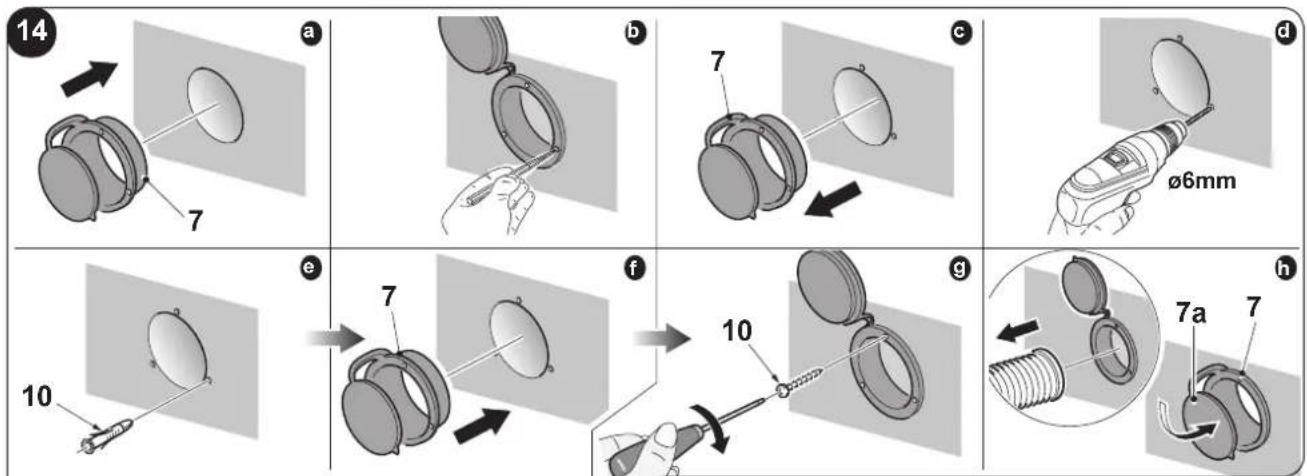

i. Luk dækslet (7a), når apparatet ikke er i brug (g. 14-h).

2.5 - ELEKTRISK TILSLUTNING

Apparatet er forsynet med en strømforsyningsledning med stik. Inden du tilslutter klimatiseringsapparatet til strømforsyningen, skal du sikre, at:

• værdierne for forsyningsspændingen og frekvens er i overensstemmelse med dem, der er angivet på apparatets typeskilt.

• strømforsyningsledningen har en e󰀨ektiv jordforbindelse og er korrekt dimensioneret til klimatiseringsapparatets maksimale strømoptag.

• Apparatets strømforsyning er forsynet med en egnet erpolet afbryder i overensstemmelse med de nationale installationsbestemmelser.

• udstyret kun forsynes med strøm via en stikkontakt, der er kompatibel med det medfølgende stik. ADVARSEL Udskiftning af strømkablet må kun foretages af Olimpia Splendids tekniske service eller tilsvarendekvaliceretpersonale.

Afhængigt af brugen af apparatet skal kondensataøbsslagent tilsluttes.

2.6.a - Brug som a󰀨ugter

Gå frem som følger for at bruge apparatet korrekt (gur 29 og 32): a. Fjern proppen (28). b. Sæt den medfølgende slange (12) på tilslutningen. Sørg for, at enden af aøbsrøret (12) er placeret over et aøb eller i en opsamlingsbeholder. Sørg for, at slangen (12) ikke er blokeret. c. Fastgør om nødvendigt endestykket (13) til kondensslangen (12).

2.6.b - Brug som varmepumpe

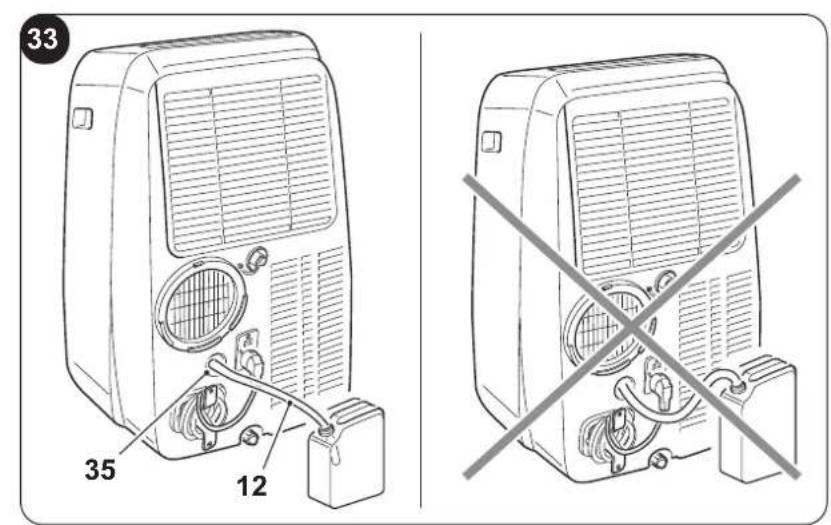

(kun modeller forberedt til denne brug) Gå frem som følger for at bruge apparatet korrekt (gur 30 og 33): a. Fjern proppen (35). b. Sæt den medfølgende slange (12) på tilslutningen. Sørg for, at enden af aøbsrøret (12) er placeret over et aøb eller i en opsamlingsbeholder. Sørg for, at slangen (12) ikke er blokeret. c. Fastgør om nødvendigt endestykket (13) til kondensslangen (12).MODE SW1 SW2 SW3 SW4 SW5 SW7 SW8 SW6

• SW4: Temperatursænkning/forsinkelse

• SW6: Bekræftelse/afbrydelse af forsinket tænding/ slukning af apparatet

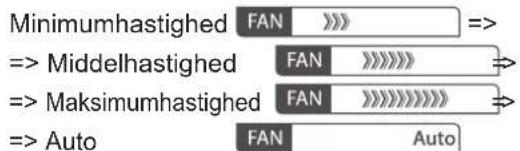

• SW7: Valg af blæserhastighed Minimumhastighed =˃ =˃ Middelhastighed =˃ =˃ Maksimumhastighed

• SW8: Valg af funktionen ”SILENT” (støjsvag)/ Søgning efter wi-

• D1: Indstillet temperatur/timer

• D2: Angivelse af blæserhastighed (se ”SW7”)

• S1: Angivelse af klokkeslæt

Klimatiseringsapparatets driftstilstande kan enten vælges via fjernbetjeningen eller på betjeningspanelet på apparatet. Modtagelsen af den afsendte kommando bekræftes med et ”bip”.

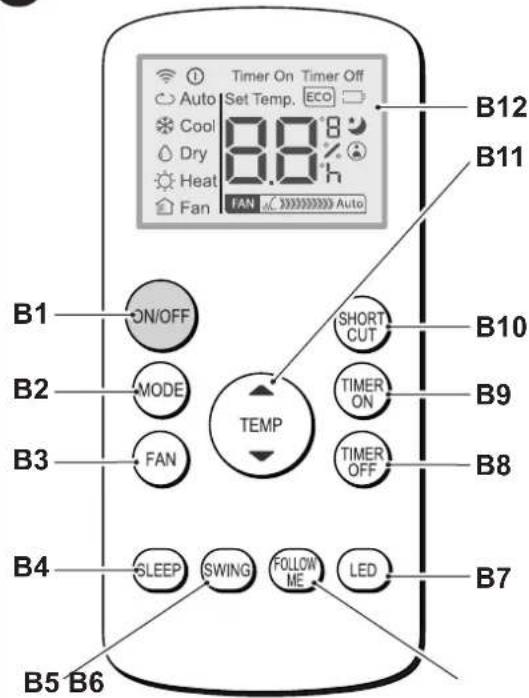

• B9: Indstilling af programmeret start af enheden

• B10: Genvej (SHORT CUT)

• B11: Temperaturøgning/forsinkelse ▲ Temperatursænkning ▼

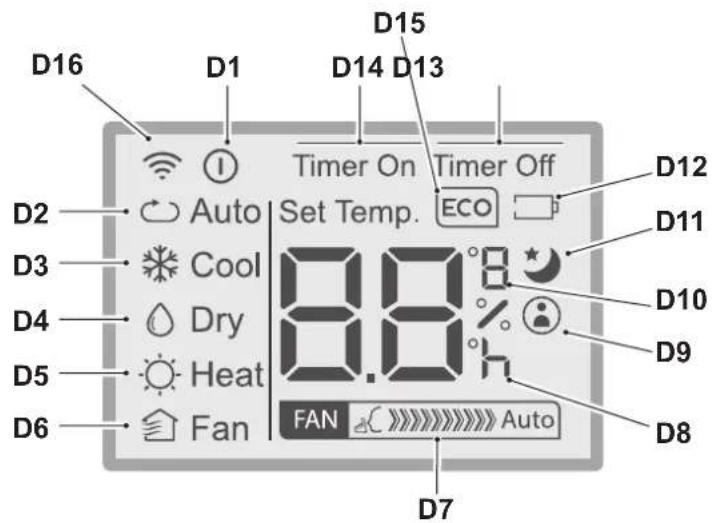

• D6: Kun blæser (FAN)

• D7: Angivelse af blæserhastighed (se ”B3”)

• D8: Angivelse af ”klokkeslæt” for programmeret start/slukning

• D9: Angivelse af aktiv ”FOLLOW ME”-funktion

• D10: Temperaturangivelse °C (F)

• D11: Angivelse af aktiv ”SLEEP”-funktion

• D12: Angivelse aadet batteri

• D13: Angivelse af aktiv ”TIME OFF”-funktion

• D14: Angivelse af aktiv ”TIME ON”-funktion

• D15: Angivelse af aktiv ”ECO”-funktion

• D16: Transmissionssignal fjernstyring

• B1: Tænd/sluk-knap: apparatet tændt/slukket - Symbol (D1) tændt: apparatet er i funktion - Symbol (D1) slukket: apparatet er i standbytilstand

• B2: Valg af driftstilstand AUTO (automatisk) ECO =˃ =˃ køling =˃ =˃ a󰀨ugtning =˃ =˃ opvarmning (kun aktiv i modeller med varmepumpe) =˃ =˃ kun blæser =˃ ...

• B3: Valg af blæserhastighed Minimumhastighed =˃ =˃ Middelhastighed = ˃

• B8: Indstilling af programmeret slukning af enhedenDA - 16DANSK

3.3 - BRUG AF FJERNBETJENINGEN

Fjernbetjeningen, der følger med klimatiseringsapparatet, giver mulighed for at bruge apparatet på den mest praktiske måde. Den skal behandles med omhu. Navnlig:

• Hold fjernbetjeningen tør (den må ikke gøres rent med vand eller efterlades udendørs)

• Undgå at tabe fjernbetjeningen på gulvet eller udsætte den for voldsomme stød

• Undgå at udsætte fjernbetjeningen for direkte sollys.

• Fjernbetjeningen fungerer ved hjælp af infrarød teknologi.

• Placer ikke forhindringer mellem fjernbetjeningen og klimatiseringsapparatet.

• Hvis der anvendes andre apparater i rummet med fjernbetjening (TV, stereoanlæg osv.), kan dette forårsage interferens.

• Elektroniske lamper og lysstofrør kan forstyrre transmissionen mellem fjernbetjeningen og klimatiseringsapparatet.

• Fjern batterierne, hvis fjernbetjeningen ikke bruges i længere tid.

3.3.a - Indsætning af batterierne

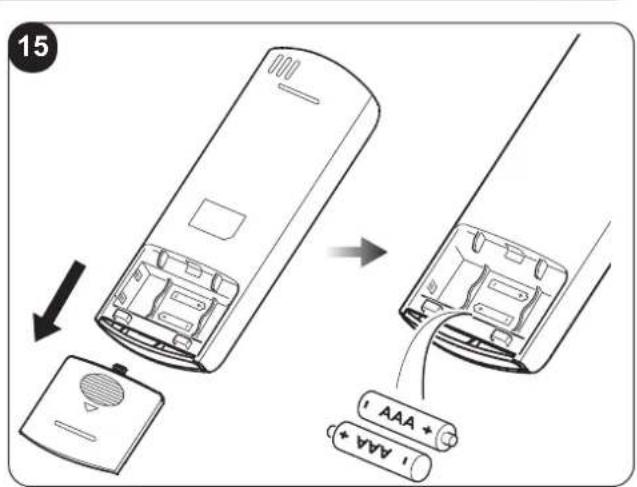

Indsætning af batterierne: a. Fjern dækslet på batterirummet (g. 15). b. Sæt batterierne i batterirummet (g. 15). Sørg for at overholde de batteripoler, der er angivet på bunden af batterirummet. c. Sæt dækslet korrekt tilbage på batterirummet (g. 18).

3.3.b - Udskiftning af batterierne

Batterierne skal udskiftes, når displayet viser ikonet

Brug altid nye batterier. Hvis du bruger gamle batterier, eller batterier af en anden type, kan fjernbetjeningens funktion være forringet. - Fjernbetjeningen bruger to 1,5 V tørre alkaliske batterier (type AAA) (g. 15).

Beggedeaadtebatterierskaludskiftesogbortskaesgennemetindsamlingsstedi henhold til de lokalt gældende bestemmelser.

• Hvis fjernbetjeningen ikke skal bruges i nogle uger eller mere, skal du fjerne batterierne. Eventuelle utætheder i batterierne kan beskadige fjernbetjeningen.

Batterierne må ikke genoplades eller skilles ad. Kast ikke batterierne i åben ild. De kan brænde eller eksplodere.

Hvisbatterivæskenkommerikontaktmed hud eller tøj, er det nødvendigtatskylle omhyggeligtmedrentvand.Brugikkefjernbetjeningenmedutættebatterier. Batterivæsken kan forårsage kemiske forbrændinger eller andre farer for sundhed.

3.3.c - Placering af fjernbetjeningen

• Hold fjernbetjeningen i en position, hvorfra signalet kan nå frem til modtageren (24) i apparatet (maksimal afstand ca. 8 meter ved opladede batterier) (g. 28). Eventuelle forhindringer (møbler, gardiner, vægge osv.) mellem fjernbetjeningen og apparatet, mindsker fjernbetjeningens rækkevidde.DOLCECLIMA AIR PRO

For at undgå eventuelle skader på kompressoren forsinkes hver indkobling med tre minutter efter den sidste udkobling.

3.4.a - Foreløbige operationer

• Apparatet må ikke placeres direkte på tæpper, håndklæder, tæpper eller andre absorberendeoverader.

Før apparatet tilsluttes strømforsyningen, er det nødvendigt at kontrollere, at specikationernepåtypeskiltetstemmeroverensmedelnettetsspecikationer.

3.4.b - Tænding/slukning af apparatet

betjeningspanelet. b. Et bip signalerer, at apparatet er i drift, og at klappen (23) hæves. c. Ikonet er tændt i betjeningspanelet. d. Hvis apparatet er blevet tændt med fjernbetjeningen, vises ikonet på fjernbetjeningens display .

Ved et længere stop i apparatets funktion skal det nulstilles ved at trække stikket ud af stikkontakten, vente 5-10 sekunder og derefter sætte det i igen; et bip signalerer, at apparatet er klar til brug.

3.5 - AUTOMATISK FUNKTION (automatisk)

a. Ved indstilling af denne tilstand starter apparatet automatisk køle- eller varmefunktionen (kun for model med varmepumpe) eller blæserfunktionen afhængigt af rumtemperaturen og den indstillede temperatur. Rumtemperaturen reguleres løbende for at opnå optimal komfort i det klimatiserede rum. b. Denne tilstand kan vælges ved at trykke på knappen”MODE” (på fjernbetjeningen eller på betjeningspanelet) en eller ere gange, indtil ikonet ECO- og Blue Air vises på betjeningspanelet, og/eller ikonet Auto vises på fjernbetjeningens display. c. I tilstanden AUTO er det ikke muligt at vælge blæserhastighed.

3.6 - KØLEFUNKTION (COOL)

a. Når denne funktion er indstillet, a󰀨ugter og køler apparatet rummet. Denne funktion kan vælges ved at trykke en eller ere gange på knappen ”MODE” (på fjernbetjeningen eller betjeningspanelet), indtil ikonet vises på displayet. b. I denne tilstand er blæseren i konstant funktion. Den ønskede blæserhastighed vælges ved at trykke på knappen ”FAN” på fjernbetjeningen eller knappen på kontrolpanelet. Blæserhastigheden er vist som gengivet i afsnit ”3.1” (punkt SW7) og ”3.2” (punkt B3). c. Temperaturindstillingen ligger på mellem 17 °C og 30 °C (62 °F til 86 °F) med udsving på 1 °C og kan indstilles med knapperne +/- på betjeningspanelet eller med knapperne ▲ ▼ på fjernbetjeningen. d. Efter forløbet af et vist tidsrum (maksimalt tre minutter) efter start af denne funktion kobler kompressoren ind, og apparatet starter leveringen af køleluft.DA - 18 DANSK

3.7 - TURBOKØLEFUNKTION

• Denne funktion kan kun aktiveres på apparatets betjeningspanel. a. Funktionen kan vælges ved at trykke på en eller ere gange på knappen ”MODE” på betjeningspanelet, indtil displayet viser ikonerne og ”Turbo”. b. Funktionen bringer apparatet direkte i køletilstand med en indstillet temperatur på 17 °C og maksimal blæserhastighed for hurtigere at nå den indstillede temperatur hurtigere. c. I denne funktion er det ikke muligt at vælge hverken blæserhastighed eller temperatur. d. Funktionen slukkes ved at trykke på knappen ”MODE” på betjeningspanelet eller slukke for enheden.

3.8 - AFFUGTNINGSFUNKTION (DRY)

a. Med denne funktion a󰀨ugtes rummet. Denne funktion kan vælges ved at trykke en eller ere gange på knappen ”MODE” (på fjernbetjeningen eller betjeningspanelet), indtil ikonet:

vises på betjeningspanelet - vises på fjernbetjeningens display. b. I tilstanden DRY er det ikke muligt at vælge blæserhastighed eller justere temperaturen. Blæsermotoren kører med lav hastighed. c. Hold døre og vinduer lukkede for at opnå den bedste a󰀨ugtningsvirkning. Placer ikke luftafgangsslangen ved vinduet. d. Tilslut kondensslangen (afsnit 2.6.a)

3.9 - BLÆSERFUNKTION (FAN)

a. Når denne funktion er valgt, påvirker apparatet hverken temperaturen eller luftfugtigheden i rummet, men holder kun luften i cirkulation. b. Denne funktion kan vælges ved at trykke en eller ere gange på knappen ”MODE” (på fjernbetjeningen eller betjeningspanelet), indtil ikonet vises på betjeningspanelet og/eller fjernbetjeningens display.

Ikonet vises på betjeningspanelet -Ikonet vises på fjernbetjeningens display c. I denne tilstand er ventilatoren altid tændt, og den ønskede ventilatorhastighed kan vælges ved at trykke på knappen ”FAN” på fjernbetjeningen eller på knappen på kontrolpanelet. d. Blæserhastigheden er vist på displayet som gengivet i afsnit ”3.1” (punkt SW7) og ”3.2” (punkt D7).

3.10 - OPVARMNINGSFUNKTION (VARME)

(kun modeller med varmepumpe) a. Når denne funktion er valgt, opvarmes rummet. b. Denne tilstand kan vælges ved at trykke på knappen ”MODE” (på fjernbetjeningen eller betjeningspanelet) en eller ere gange, indtil det relevante ikon vises på displayet. c. I denne tilstand er blæseren altid i funktion, og den ønskede ventilatorhastighed kan vælges ved at trykke på knappen ”FAN” på fjernbetjeningen eller på knappen på kontrolpanelet. Blæserhastigheden er vist som gengivet i afsnit ”3.1” (punkt SW7) og ”3.2” (punkt D7). d. Temperaturindstillingen ligger på mellem 17 °C og 30 °C (62 °F til 86 °F) med udsving på 1 °C og kan indstilles med knapperne +/- på betjeningspanelet eller med knapperne ▲ ▼ på fjernbetjeningen. e. Når der er gået et vist tidsrum (højst tre minutter), siden driftstilstanden blev aktiveret, starter varmepumpen, og apparatet begynder at levere varme. f. Tilslut kondensslangen (afsnit 2.6.b)

3.11 - TIMERFUNKTION

a. Denne tilstand bruges til at programmere tændingen eller slukningen af apparatet. b. Forsinkelsestiden kan indstilles, aktiveres og annulleres enten fra fjernbetjeningen eller i betjeningspanelet.DOLCECLIMA AIR PRO DA - 19 DANSK

3.11.a - Programmeret tænding

a. Når enheden er i standby: - På kontrolpanelet: - tryk på ,og indstil tiden for forsinkelse af tændingen ved hjælp af tasterne

- Funktionen aktiveres ved at trykke på eller vente ca. 5 sekunder, indtil den indstillede tid på displayet stopper med at blinke (displayet vender tilbage til at vise rumtemperaturen). Ikonet tænder. - På fjernbetjeningen: - tryk på knappen ”TIMER ON” for at aktivere funktionen, og tryk derefter en eller ere gange på knappen ”TIMER ON”, indtil tiden for forsinkelse af tændingen er indstillet. - Ret fjernbetjeningen mod enheden. Et bip bekræfter, at funktionen er aktiveret. - Ikonet på betjeningspanelet, og indikatoren ”Timer On” på fjernbetjeningens display tænder. b. Når det indstillede tidsrum er udløbet, starter apparatet op med de samme indstillinger (funktion, temperatur og blæserhastighed) som før slukningen. c. Tiden kan indstilles i trin på 30 minutter i op til 10 timer og i trin på 60 minutters fra 10 til 24 timer. d. Start af apparatet eller justering af timerindstillingen til ”0.0h” annullerer den programmerede start.

3.11.b - Programmeret slukning

a. Den forsinkede slukning skal indstilles, mens apparatet er i funktion. - På kontrolpanelet: - tryk på ,og indstil tiden for forsinkelse af slukningen ved hjælp af tasterne

- Funktionen aktiveres ved at trykke på eller vente ca. 5 sekunder, indtil den indstillede tid på displayet stopper med at blinke (displayet vender tilbage til at vise rumtemperaturen). Ikonet tænder. - På fjernbetjeningen: - tryk på knappen ”TIMER OFF” for at aktivere funktionen, og tryk derefter en eller ere gange på knappen ”TIMER OFF”, indtil tiden for forsinkelse af slukningen er indstillet. - Ret fjernbetjeningen mod enheden. Et bip bekræfter, at funktionen er aktiveret. - Ikonet på betjeningspanelet, og indikatoren ”Timer OFF” på fjernbetjeningens display tænder. b. Når det indstillede tidsrum er udløbet, slukker apparatet. c. Tiden kan indstilles i trin på 30 minutter i op til 10 timer og i trin på 60 minutters fra 10 til 24 timer. d. Slukning af apparatet eller justering af timerindstillingen til ”0.0h” annullerer den programmerede slukning.

• Denne funktion kan kun aktiveres på apparatets betjeningspanel. a. Tryk på knappen SW8 (højttaler), mens apparatet er i funktion. Højtalerikonet tænder. Blæserhastigheden er automatisk indstillet til minimum. b. Tryk på knappen igen for at deaktivere funktionen.

• Denne funktion er ikke tilgængelig i a󰀨ugtningsfunktion (DRY) og kun blæserfunktion (FAN). a. Tryk på knappen ”SLEEP” på fjernbetjeningen, mens apparatet er i funktion. På betjeningspanelets og fjernbetjeningens display vises ikonet

Enheden sænker (i kølefunktion) eller øger (i opvarmningsfunktion) den indstillede temperatur med 1 °C (1 eller 2 °F) i 30 minutter.DA - 20 DANSK b. Efterfølgende sænker apparatet (i kølefunktion) eller øger (i opvarmningsfunktion) den indstillede temperatur med 1 °C (1 eller 2 °F) i yderligere 30 minutter. c. Denne temperatur opretholdes i 7 timer, før apparatet igen vender tilbage til den oprindeligt indstillede temperatur. Efter dette tidsrum genoptager apparatet driften som oprindeligt programmeret. d. Funktionen afbrydes ved at trykke på knappen ”SLEEP” på fjernbetjeningen. Ikonet på betjeningspanelet og på fjernbetjeningens display slukker.

• Denne funktion er ikke tilgængelig i a󰀨ugtningsfunktion (DRY) og kun blæserfunktion (FAN). I denne funktion fungerer fjernbetjeningen som en termostat. a. Tryk på knappen ”FOLLOW ME” på fjernbetjeningen, mens apparatet er i funktion. b. Flyt fjernbetjeningen til et andet område af rummet end det, hvor apparatet er placeret (maks. afstand 7-8 meter). Ret den mod apparatet, og sørg for, at der ikke bender sig nogen forhindringer imellem fjernbetjeningen og apparatet. c. Indstil den ønskede temperatur på fjernbetjeningen. Apparatet kører, indtil temperaturen i den zone, hvor fjernbetjeningen er placeret, har nået den værdi, der er indstillet på fjernbetjeningen. d. Fjernbetjeningen sender et signal til apparatet, og hvis et svar ikke modtages inden for højst 7 minutter, deaktiveres funktionen. e. Funktionen slukkes ved at trykke på knappen ”FOLLOW ME” på fjernbetjeningen eller slukke for enheden.

3.12.d - Indstilling af temperaturenheden

Måleenheden for rum- og indstillet temperatur kan indstilles til enten °C (celsius) eller F (fahrenheit). Gå frem som følger: - Tryk på knapperne + og - samtidigt på betjeningspanelet i ca. tre sekunder. På betjeningspanelets display vises den ønskede måleenhed. - På fjernbetjeningen trykkes den centrale TEMP-knap og holdes nede i ca. tre sekunder. Fjernbetjeningens display viser den ønskede måleenhed. Ændringen af måleenheden skal udføres enten på betjeningspanelet eller på fjernbetjeningen.

3.12.e - Indstilling af luftstrømmens retning

• Denne funktion kan kun aktiveres via fjernbetjeningen. a. Klappen (23) åbner helt, når apparatet tænder. b. Når knappen ”SWING” trykkes på fjernbetjeningen, begynder appen automatisk at svinge fra højre til venstre. c. Flappen stoppes i en bestemt position ved at trykke på knappen ”SWING”. Tryk igen på knappen for at genstarte svingbevægelsen.

3.12.f - Funktionen Short Cut

• Denne funktion kan kun aktiveres via fjernbetjeningen. a. Tryk på knappen ”SHORT CUT” på fjernbetjeningen, mens apparatet kører i en af funktionerne, for at bringe apparatet direkte i tilstanden ”AUTO” med en temperatur på 26 °C (80 F).

3.12.g - Automatisk genstart

a. Hvis apparatet lukker ned på grund af strømsvigt, genstarter det automatisk med de tidligere indstillinger, når strømforsyningen genoprettes.

a. Funktionen ”Wi-” aktiveres ved at trykke på SW8 i ca. tre sekunder. ”AP” vises på displayet, mens der oprettes forbindelse til apparatet.DOLCECLIMA AIR PRODA - 21DANSK Sedenmedfølgendebrugsanvisningtilwi--funktionenforereoplysningeromtilslutningtilwi--netværketogbrugenafappen.

4 - VEDLIGEHOLDELSE OG RENGØRING

Før vedligeholdelses- og rengøringsarbejde, er det nødvendigt at kontrollere, at stikket er trukket ud af stikkontakten.

Brug ikke vand til at rengøre klimatiseringsapparatet indvendigt. Vand kan ødelægge isoleringen og skabe en fare for elektrisk stød.

4.1.a - Rengøring af apparatet og fjernbetjeningena. Brug en tør klud til rengøring af apparatet og fjernbetjeningen.b. Brug en klud fugtet med koldt vand til at gøre apparatet rent, hvis det er meget snavset. Brug ikke en kemisk behandlet eller antistatisk klud til at gøre apparatet rent.

Brug ikke benzin, opløsningsmiddel, poleringspasta eller lignende opløsningsmidler. Disseprodukterkanfåfremkalderevneriplastoveradenellerdeformereden. 4.1.b - Vedligeholdelse af luftltereneFiltersystemet består af et lternet (g. 34, nr. 27a) og en række ekstra ltre, som kan bruges, hvis ønsket (g. 34, nr. 15).Af hensyn til e󰀨ektiv ltrering af indeluften og klimatiseringsapparatets korrekte funktion er det vigtigt, at luftltrene gøres rent med jævne mellemrum. Yderligere ltre skal udskiftes efter ca. 500 timers drift. Af hensyn til ltreringssystemets korrekte funktion anbefaler vi kun at anvende originale reservedele.4.1.c - Rengøring af luftlteretEt snavset lter forringer apparatets kølekapacitet. Derfor bør lteret rengøres hver anden uge.a. Løsn risten (27) med lter (27a), og løft det op for at fjerne det fra apparatet (g. 19).b. Fjern lteret (27a) fra risten (27) (g. 20). c. Rengør lteret (27a) med en støvsuger, eller vask det med vand, og lad det derefter tørre på et køligt sted. Hvis lteret (27a) er beskadiget, skal det udskiftes.d. Sørg for, at lteret (27a) er helt tørt. e. Sæt lteret (27a) tilbage i risten (27). Kontrollér, at det er sat rigtigt på plads (g. 22). f. Støvsug eventuelle fnuller fra lamellerne (g. 21). g. Placer risten (27) med lter (27a) på apparatets hus. Kontrollér, at det er sat rigtigt på plads (g. 23).

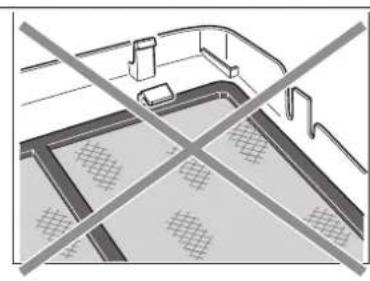

Brugikkeapparatetudenlter(27a).DA - 22DANSK

4.1.d - Rengøring af luftindsugningslter

Et snavset lter i luftindtaget forringer apparatets ydeevne. Derfor bør lteret rengøres hver anden uge. a Skub lteret (30) til siden (g. 24). b. Rengør lteret (30) med en støvsuger, eller vask det med vand, og lad det derefter tørre på et køligt sted. Hvis lteret (30) er beskadiget, skal det udskiftes. c. Sørg for, at lteret (30) er helt tørt. d. Sæt lteret (30) korrekt tilbage i lterhuset (g. 25). e. Støvsug eventuelle fnug fra risten (g. 25).

Nogle enkle tips til reduktion af energiforbruget:

• Hold altid ltrene rene (se kapitlet om vedligeholdelse og rengøring).

• Hold døre og vinduer lukkede i de rum, der skal klimatiseres.

• Lad ikke solstråler trænge frit ind i rummet (vi anbefaler at bruge persienner eller lukkede skodder).

Bloker ikke apparatets luftstrømningsveje (til- og afgang). Dette vil ikke kun forringe ydeevnen, men også forringe apparatets korrekte funktion og udgør en fare for uoprettelige skader på apparatet.

4.2 - VEDLIGEHOLDELSE

Hvis apparatet ikke skal bruges i længere tid, er det nødvendigt med følgende foranstaltninger:

Start funktionen ”Kun blæser”, og lad den køre i et par timer(ca. 1-2 timer) for at tørre apparatet indvendigt. b. Stop klimatiseringsapparatet, og afbryd strømforsyningen. c. Rengør luftltrene. d. Tøm kondensvandet helt af. e. Rul strømforsyningsledningen (34) op med kabeloprulleren (33), og sæt stikket i dets leje (31) (g. 31). f. Fjern batterierne fra fjernbetjeningen. Før klimaanlægget tages i brug igen, skal følgende kontrolleres: a. Rengør ltrene efter en længere periode, hvor klimatiseringsapparatet ikke har været brug. b. Kontrollér, at luftafgangen og luftindtaget ikke er blokeret (navnlig efter en længere periode, hvor klimatiseringsapparatet ikke har været brug).

4.2.a - Aftapning af kondensvand

Når kondensvandet i den nederste bakke når det forudbestemte niveau, udsender apparatet en biplyd 8 gange. ”P1” vises på kontrolpanelet, og apparatets funktion afbrydes (blæsermotoren fortsætter med at køre). Fortsæt som følger: a. Træk stikket ud af stikkontakten.

Flyt forsigtigt apparatet til en position, hvor vandet kan løbe af

Sørgfor,ataftapningsproppen(32)erskruetkorrekti,såvandikkekanløbeud. d. Lad vandet løbe af. e. Sæt gummiproppen (32a) tilbage på plads, og skru aftapningsproppen (32) i (g. 27). f. Sæt stikket i stikkontakten, og genstart maskinen, indtil indikationen “P1” slukker. Hvis fejlen gentager sig, er det nødvendigt at kontakte et servicecenter.DOLCECLIMA AIR PRO DA - 23 DANSK

Mens apparatet er i funktion, kan der optræde funktionsfejl, som kan afbryde funktionen. I sådanne tilfælde vises fejlkoder på betjeningspanelet.

• P1 Den nederste bakke er fuld.

• For hver 250 driftstimer for blæsermotoren vises meddelelsen F1. Rens ltrene (afsnit 4.1.b - 4.1.c - 4.1.d), og nulstil timetælleren ved at trykke på knappen ”ON/OFF” på apparatets betjeningspanel i 5 sekunder.

• E1 Fejl i rumtemperaturføleren.

• E4 Kommunikationsfejl betjeningspanel. Fortsæt som følger: a. Afbryd strømforsyningen til apparatet b. vent et par minutter c. sæt stikket i stikkontakten d. genstart enheden. Hvisproblemetfortsætter,ogfejlkodenikke forsvinder, skalstrømforsyningentilapparatet afbrydesogetservicecenterkontaktes.

• Grænseværdier for driftstemperatur i kølefunktion 17 °C-35 °C (62 °F-95 °F)

• Grænser for driftstemperatur i a󰀨ugtningsfunktion 13 °C-35 °C (55 °F-95 °F)

• Grænseværdier for driftstemperatur i opvarmnings- funktion (varmepumpe) 5 °C-30 °C (41 °F-86 °F)

Forsøg ikke selv at reparere apparatet. Hvis problemet ikke er blevet løst, skal du kontakte din lokale forhandler eller det nærmeste servicecenter. Givdetaljeredeoplysningeromfunktionsfejlenogapparatetsmodel. ÅRSAG Ingen strømforsyning Stikket er ikke sat i stikkontakten Fejlkoden P1

I funktionen KØLING: Rumtemperaturen er lavere end den indstillede temperatur Den indstillede temperatur er for tæt på den omgivende temperatur

Den udvendige lufttilgang er spærret Luftltrene er tilstoppet med støv, fnuller eller dyrehår

Aøbsslangen er ikke tilsluttet eller blokeret

Apparatet har et lavt kølemiddelniveau

Temperaturindstillingen er for høj

Vinduer og døre i rummet er åbne

Varmekilder til stede i rummet Enhedens støtteade er ikke plan

Nulstilling af temperaturen Sænk den indstillede temperatur

Kontakt et servicecenter for at få apparatet kontrolleret og kølemiddel påfyldt

Sænk den indstillede temperatur

Sørg for, at alle vinduer og døre er lukkede

Kontrollér køleområdet igen

Fjern eventuelle varmekilder, hvis muligt Placer apparatet på en plan og jævn over- ade
