BRUKSANVISNING Dolceclima Air Pro 14 HP OLIMPIA SPLENDID

målene for bruk av apparatet. Apparatet må installeres, brukes og oppbevares på et sted som har en størrelse som tilfredsstiller minimumsdimensjonene som er angitt i tabellen på side 6. Dette apparatet inneholder en mengde kjølegass R290 som tilsvarer den som er angitt på merkeetiketten som er plassert på apparatet.

3. Apparatet kan brukes av barn på minst 8 år og personer med reduserte fysiske, sansemessige eller mentale

evner, eller uten erfaring eller nødvendig kunnskap, så fremt de overvåkes eller etter at de har mottatt instruksjoner om sikker bruk av apparatet og forstått alle farene som er forbundet med bruk av apparatet. Barn må ikke leke med apparatet. Rengjøring og vedlikehold som skal utføres av brukeren må ikke gjennomføres av barn, med mindre disse overvåkes (gjelder for land i EU).

4. Apparatet kan brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale

evner, eller som mangler erfaring eller nødvendig kunnskap, så fremt de overvåkes eller hvis de har mottatt instruksjoner om korrekt bruk av apparatet av en person som er ansvarlig for deres sikkerhet (gjelder bare for land utenfor Europa).

5. Hvis strømkabelen er skadet må denne byttes ut av produsenten eller av produsentens tekniske assistansetjeneste

eller uansett av en person med lignende kvalikasjoner, slik at man unngår enhver form for fare.

6. For å unngå all fare for elektrisk støt er det helt nødvendig å koble støpselet fra stikkontakten før du

gjennomfører noen form for vedlikehold på apparatet.

7. For at apparatet skal fungere korrekt må du respektere minimumsavstandene og indikasjonene som er angitt

• Avlufta kretsen med inert gas

• F1 Rengöring av lter.

3.12.d - Innstilling av måleenhet for temperaturen ..20

4.1.a - Rengjøring av apparatet og

4.1.c - Rengjøring av luftlteret ...............................21

4.1.d - Rengjøring av sugelteret ............................22

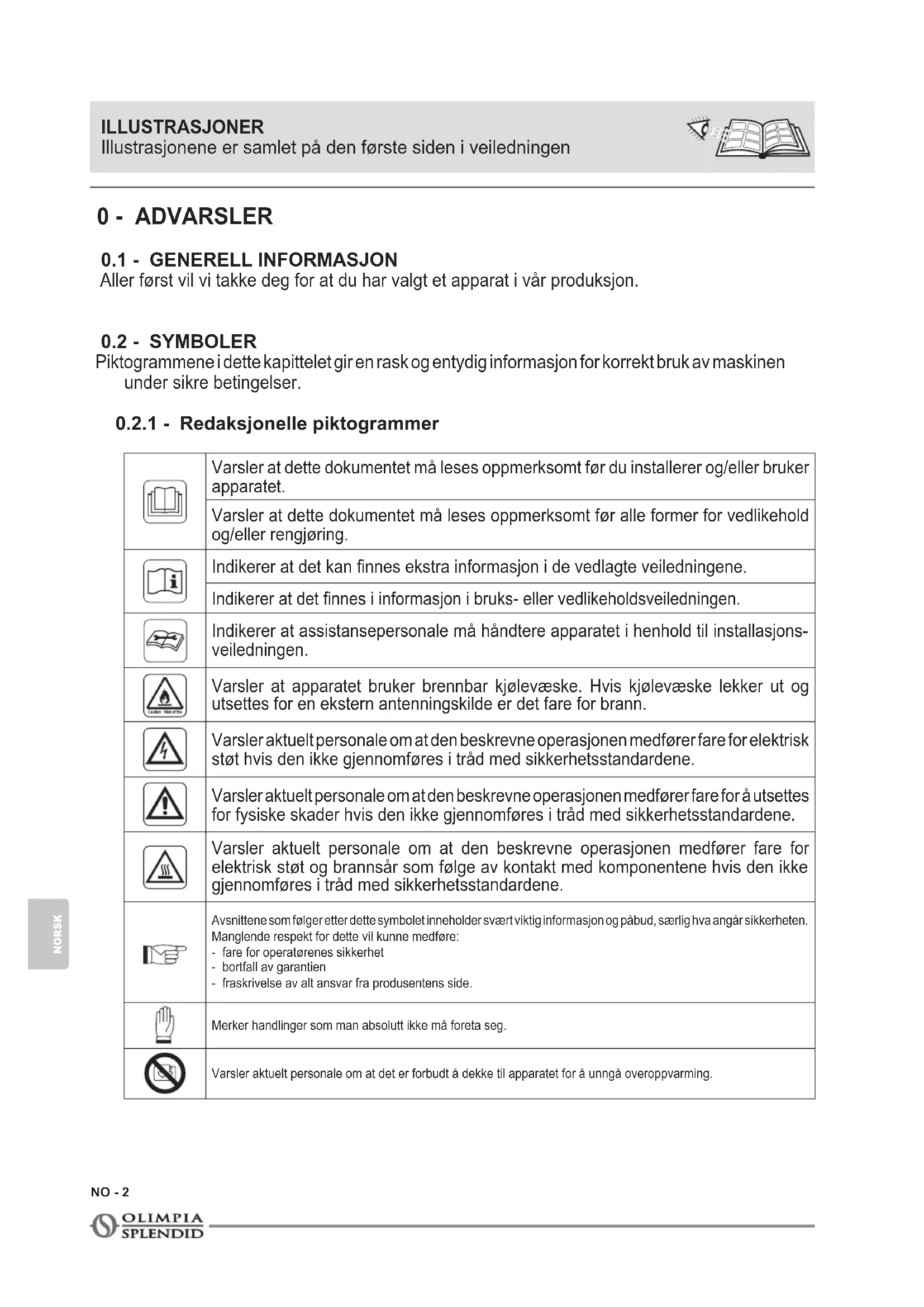

Aller først vil vi takke deg for at du har valgt et apparat i vår produksjon.

0.2.1 - Redaksjonelle piktogrammer

Varsler at dette dokumentet må leses oppmerksomt før du installerer og/eller bruker apparatet. Varsler at dette dokumentet må leses oppmerksomt før alle former for vedlikehold og/eller rengjøring. Indikerer at det kan nnes ekstra informasjon i de vedlagte veiledningene. Indikerer at det nnes i informasjon i bruks- eller vedlikeholdsveiledningen. Indikerer at assistansepersonale må håndtere apparatet i henhold til installasjons- veiledningen. Varsler at apparatet bruker brennbar kjølevæske. Hvis kjølevæske lekker ut og utsettes for en ekstern antenningskilde er det fare for brann. Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støt hvis den ikke gjennomføres i tråd med sikkerhetsstandardene. Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for å utsettes for fysiske skader hvis den ikke gjennomføres i tråd med sikkerhetsstandardene. Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støt og brannsår som følge av kontakt med komponentene hvis den ikke gjennomføres i tråd med sikkerhetsstandardene. Avsnittene som følger etter dette symbolet inneholder svært viktig informasjon og påbud, særlig hva angår sikkerheten. Manglende respekt for dette vil kunne medføre:- fare for operatørenes sikkerhet- bortfall av garantien- fraskrivelse av alt ansvar fra produsentens side.Merker handlinger som man absolutt ikke må foreta seg.Varsler aktuelt personale om at det er forbudt å dekke til apparatet for å unngå overoppvarming. ILLUSTRASJONER Illustrasjonene er samlet på den første siden i veiledningenDOLCECLIMA AIR PRO NO - 3 NORSK

0.3 - GENERELLE ADVARSLER

1. Kopibeskyttet dokument med forbud mot reproduksjon eller overføring til tredjeparter

uten uttrykkelig skriftlig tillatelse fra selskapet OLIMPIA SPLENDID. Maskinene kan gjennomgå oppdateringer og derfor ha enkelte andre egenskaper enn dem som vises, uten at dette har noen betydning for teksten i denne veiledningen.

2. Les denne veiledningen grundig før du gjennomfører en hvilken som helst operasjon

(installasjon, vedlikehold, bruk) og følg anvisningene i hvert enkelt kapittel til punkt og prikke.

Emballasjeelementene må ikke etterlates innenfor barns rekkevidde, da de utgjør en potensiell fare.

6. Produsenten forbeholder seg retten til når som helst å foreta endringer på egne

modeller, så fremt dette ikke har noen innvirkning på de viktige egenskapene beskrevet i denne veiledningen.

7. Vedlikehold av apparater for klimatisering som dette vil kunne være farlig, siden

det inne i dette apparatet nnes en kjølegass som er under trykk, og strømførende elektriske deler. Derfor må eventuelle vedlikeholdsinngrep (med unntak av rengjøring av ltrene) utelukkende gjennomføres av autorisert og kvalisert personale.

8. Installasjoner utført i strid med advarslene gitt i denne veiledningen og bruk utover

de angitte temperaturgrensene fører til bortfall av garantien.

9. Ordinært vedlikehold av ltrene og generell utvendig rengjøring kan også utføres av

brukeren, da dette ikke omfatter noen vanskelige eller farlige operasjoner.

10. Under montering og ved hver enkelt vedlikeholdsoperasjon er det nødvendig å

11. I tilfelle av utskifting av deler må du utelukkende bruke originale OLIMPIA SPLENDID

12. Hvis apparatet ikke brukes over lengre tid, eller ingen oppholder seg i det klimatiserte

rommet anbefaler vi av sikkerhetshensyn og koble fra strømforsyningen til apparatet.

13. Ikke bruk ytende eller korroderende rengjøringsmidler for å rengjøre apparatet,

For å unngå eventuelle skader på kompressoren er hver oppstart forsinket med 3 minutter i forhold til forrige slukking.NO - 4 NORSK

15. I tilfelle av funksjonsproblemer eller uregelmessigheter (for eksempel: unormal stø,

vond lukt, røyk, unormal temperaturøkning, elektrisk dispersjon, osv.), må du straks slå av apparatet og koble støpselet fra stikkontakten. For eventuelle reparasjoner må du utelukkende henvende deg til produsentens autoriserte tekniske assistanseverksteder og be om at det utelukkende benyttes originale reservedeler. Manglende overholdelse av det ovennevnte kan sette apparatets sikkerhet i fare.

16. Ikke la luftkjøleren være i funksjon over lengre tid hvis fuktigheten er høy eller hvis

dører eller vinduer er åpne. Fuktigheten vil kunne kondensere og fukte eller skade innredningen.

17. Ikke koble fra støpselet mens apparatet er i funksjon. Fare for brann eller elektrisk

18. Ikke legg tunge eller varme gjenstander oppå apparatet.

20. Installer apparatet i henhold til instruksjonene fra produsenten. En feilaktig

installasjon kan forårsake skader på personer, dyr eller gjenstander, og produsenten kan ikke holdes ansvarlig for dette.

21. Hvis støpselet og stikkontakten ikke er kompatible må du få støpselet skiftet ut med

en egnet type. Dette må gjøres av profesjonelt kvalisert materiale, som må forsikre seg om at snittet i kablene i kontakten er egnet for den e󰀨ekten som absorberes av apparatet. Som hovedregel fraråder vi bruken av adaptere og/eller skjøteledninger. Hvis dette må brukes må disse være i samsvar med gjeldende sikkerhetsregler og deres strømbelastbarhet (A) må ikke være lavere enn apparatets maksimale.

22. Dette apparatet er ikke laget for å brukes med en ekstern tidsinnstilling eller med et

eget fjernstyrt system.

23. Bruk alltid utelukkende apparatet i vertikal posisjon.

24. Du må ikke på noen måte hindre for eller tette igjen ristene for luftinntak og -uttak.

25. Ikke putt inn gjenstander eller redskaper i ristene for inntaks- og uttaksluft, da det

- med våte eller fuktige hender; - barbeint.

27. Ikke dra i strømledningen eller i selve apparatet for å trekke støpselet ut av

28. Ikke bruk apparatet under direkte sollys eller i nærheten av varmekilder som ovner,

radiatorer eller lignende (Fig. 3).

29. Ikke bruk apparatet i nærheten av apparater som bruker gass (Fig.3)

32. Ikke plasser apparatet i nærheten av en stikkontakt (Fig.4).

33. Stikkontakten må være lett tilgjengelig slik at det er enkelt å trekke ut støpselet i en

35. Ikke bøy, vri, trekk eller skade strømkabelen.

36. Ikke rull ut strømkabelen under tepper, pledd eller føringer. Plasser strømkabelen på

steder der ingen passerer, slik at du unngår at noen snubler i den.

37. Koble fra strømkabelen når apparatet ikke er i bruk over lengre tid og/eller når ingen

38. Ikke bruk apparatet på spesielt fuktige steder (baderom, kjøkken, osv.).

39. Ikke bruk apparatet utendørs eller på våte eller fuktige overater. Unngå å helle

41. Rengjør apparatet med en fuktig klut. Ikke bruk slipende produkter eller materialer.

Se det egne avsnittet for rengjøring av ltrene.

42. Den vanligste årsaken til overoppvarming er at det samler seg støv eller hår i apparatet.

Fjern slike oppsamlinger regelmessig ved å koble apparatet fra strømforsyningen og deretter støvsuge ristene.

45. Ikke bruk apparatet hvis det i lokalet nylig har blitt brukt insektsmiddel i gassform

eller hvis det er tent røkelse, kjemisk damp eller oljeholdige rester.

46. Ikke bruk apparatet uten at ltrene er korrekt plassert.

47. Demontering, reparasjon og rekonvertering utført av uautorisert personale vil kunne

føre til alvorlige skader og medfører bortfall av produsentens garanti.

48. Ikke bruk apparatet i tilfelle av feil eller dårlig funksjon, hvis kabelen eller støpselet

er skadet, eller hvis det har falt eller har vært utsatt for skader av noe slag. Slå av apparatet, koble støpselet fra stikkontakten og få det kontrollert av kvalisert profesjonelt personale.

49. Ikke demontere eller utfør endringer på apparatet.

50. Det er ekstremt farlig å forsøke å reparere apparatet selv.

51. Hvis man bestemmer seg for å ikke lenger bruke et apparat av denne typen må det

ubrukeliggjøres ved at man kutter strømkabelen, etter å ha trukket støpselet ut av stikkontakten. Vi anbefaler dessuten å uskadeliggjøre de delene av apparat som vil kunne utgjøre en fare, særlig for barn som vil kunne tenkes å bruke et kassert apparat til å leke med.

52. Ikke bruk andre instrumenter enn dem som anbefales av produsenten til avriming

og rengjøring av apparatet.

53. Apparatet er beskyttet med en termisk beskyttelse som bevarer det elektroniske

kortet i tilfelle av overtemperatur. Hvis denne beskyttelsen utløses kobler du støpselet fra stikkontakten og venter til apparatet er fullstendig avkjølt (minst 20÷30 minutter) og koble deretter støpselet til stikkontakten igjen og starter apparatet på nytt. Hvis apparatet ikke starter igjen må du koble støpselet fra stikkontakten og kontakter et serviceverktsted.

• Luftkjøleren skal utelukkende brukes til å produsere varm* eller kald luft eller fukte luften (valgfritt), med det eneste formål å gjøre romtemperaturen behagelig.

• IKKE bruk gass, bensin eller andre brennbare væsker i nærheten av luftkjøleren.

• Bruk utelukkende medfølgende komponenter ( se punkt 1.1). Bruk av ikke standardiserte deler kan føre til vannlekkasjer, elektrisk støt, brann og skader på personer eller gjenstander.

6. Ikke stikk hull på eller brenn.

7. Vær oppmerksom på at kjølemidlene kan være helt luktfrie.

8. R290 er en kjølegass i samsvar med europeisk miljølovgivning. Du må ikke på noen måte

stikke hull på kjølekretsen.

9. Ikke bruk noen innretninger for å framskynde tineprosessen eller for rengjøring, med unntak

av dem som er anbefalt av produsenten.

10. Når man tiner og rengjør apparatet må man ikke bruke andre instrumenter enn dem som er

anbefalt av produsenten.

11. Hvis apparatet installeres, brukes og oppbevares på et sted som ikke er ventilert må lokale

utformes slik at man unngår oppsamling av utlekket kjølegass, som følge av elektriske varmere, ovner eller andre antenningskilder.

12. Respekter nasjonale regler om bruk av gass.

13. Hold ventilasjonsåpningene frie for hindringer.

Dette produktet må utelukkende brukes i henhold til spesikasjonene som er gitt i denne veiledningen. Bruk på annen måte enn det som er spe- sisert vil kunne medføre alvorlige skader.

14. Apparatet må oppbevares på en slik måte at man unngår mekaniske skader.

15. Alle som måtte benne seg over eller inne i en kjølekrets for å arbeide må inneha et gyldig

sertikat for dette, som bekrefter at vedkommende har kompetanse til å håndtere kjølemidler på en sikker måte, i samsvar med en spesikk vurdering anerkjent i sektoren.

16. Vedlikeholdet må utelukkende gjennomføres i henhold til anbefalingene fra

produsenten av apparatet. Vedlikehold og reparasjon som krever assistanse fra annet spesialisert personale må gjennomføres under overvåking av en person som har kompetanse i bruken av brennbare kjølevæsker.

Referer til nasjonale lover og regler.

20. OPPBEVARING AV APPARATER/ENHETER

Oppbevaring av apparatet må være i samsvar med instruksjonene fra produsenten.

21. OPPBEVARING AV EMBALLERT PRODUKT (USOLGT)

Emballasjen må være satt sammen slik at en mulig mekanisk skade inne i selve apparatet ikke fører til noen lekkasje av kjølemiddel. Det maksimale antallet apparatdeler som kan oppbevares sammen er angitt i lokale regler.

a) Kontroll av området Før du begynner å arbeide med systemer som inneholder brennbare kjølemidler må du gjennomføre sikkerhetskontroller for å forsikre deg om at faren for antenning er minimal. Overhold følgende forholdsregler for å gjennomføre eventuelle reparasjoner av kjølesystemet før du bruker det. b) Gjennomføring av arbeidet Arbeidet må gjennomføres under kontroll for å minimere rsikoen for forekomst av brennbar gass eller damp mens arbeidet gjennomføres. c) Generelt arbeidsområde Hele vedlikeholdsstaben og andre operatører som måtte bennes seg i arbeidsområdet må ha fått instruksjon om typen arbeid som gjennomføres. Unngå å arbeide i trange rom. Området rundt arbeidsområdet må være avgrenset. Forsikre deg om at området er trygt og sikkert takket være en kontroll av brennbart materiale. d) Kontroller forekomsten av kjølevæske Området må kontrolleres med bruk av en egnet deteksjonsinnretning for kjølemidler før og etter arbeid, for å forsikre seg om at operatøren er klar over om det nnes potensielt antennelig atmosfærer. Forsikre deg om at apparatene for avdekking av lekkasjer er egnet for bruk med brennbare kjølemidler, det vil si at de er av antignisttype, forseglet på passende måte eller har en iboende sikkerhet. e) Forekomst av brannslokkingsapparater Hvis det skulle være nødvendig å foreta varme bearbeidinger på kjøleapparatene eller på en hvilken som helst del knyttet til disse, må det alltid nnes egnet brannslokkingsutstyr for hånden. Oppbevar alltid et brannslokkingsapparat med tørt pulver eller med CO2 i nærheten av fylleområdet. f) Fravær av brennbare kilder Ingen operatører som utfører arbeid på eller med kjølesystemet og som medfører eksponering av slanger som inneholder eller har inneholdt brennbare kjølemidler må bruke noen som helst brennbare kilder som vil kunne forårsake en brann eller en eksplosjon. Alle mulige brennbare kilder, inkludert bruk av sigaretter, må holdes tilstrekkelig langt borte fra installasjons-, reparasjons- fjernings- eller demonterignsstedet, da det brennbare kjølemiddelet under disse operasjonene vil kunne slippe ut i miljøet rundt. Før arbeidet starter må man undersøke området rundt apparatene for å forsikre deg om at det ikke nnes noen brennbare elementer eller fare for antenning. Bruk skilting som viser forbud mot røyking.NO - 8 NORSK g) Ventilert område Forsikre deg om at installasjonsstedet er åpent eller tilstrekkelig ventilert før du setter i gang systemet eller utfører noe som helst arbeid om inkluderer bruken av varme. Ventilasjonsgraden må opprettholdes gjennom hele perioden da arbeidet utføres. Ventilasjonen må være i stand til å spre alle eventuelle kjølegasser som slippes ut på en sikker måte, og å føre disse ut til utsiden.

Kontroller på kjøleapparater Ved utskifting av elektriske komponenter må disse være egnet for bruksområdet og i samsvar med angitte indikasjoner. Produsentens retningslinjer angående vedlikehold og assistanse må alltid overholdes. Ta kontakt med produsentens tekniker for assistanse hvis du skulle være i tvil. Kontrollene som følger må gjennomføres på installasjoner som bruker brennbar kjølemidler. Kontroller at størrelsen på lasten er i samsvar med dimensjonene på lokalet der delene som inneholder kjølemidler er installert; at ventilasjonssystemet og -åpningene fungerer korrekt og at de ikke er hindret eller tettet igjen. Hvis det benyttes en kjølekrets må man kontrollere at det nnes i kjølemiddel i sekundærkretsen, og at merkingen på maskinen hele tiden er synlig og leselig. Merking og skilting som ikke er leselig må korrigeres. Kontroller at kjøleslangene og -komponentene er installert i en posisjon der det er usannsynlig at de utsettes for et hvilket som helst sto󰀨 som vil kunne korrodere de komponentene som inneholder kjølemiddel, med mindre disse komponentene består av materialer som har en iboende sikkerhet mot korrosjon eller at de har en passende beskyttelse mot dette.

i) Kontroll på elektriske apparater

Reparasjon og vedlikehold av de elektriske komponentene skal omfatte innledende sikkerhetskontroller og inspeksjon av komponentene. Hvis det skulle oppstå en feil som vil kunne sette sikkerheten i fare må du ikke sende strøm til kretsen før problemet har blitt løst på en egnet måte. Bruk en egnet midlertidig løsning hvis defekten ikke kan løses umiddelbart, men det er nødvendig å fortsette med funksjonen. Det må opplyses om denne situasjonen til eieren av apparatet, slik at alle parter er informert. De innledende sikkerhetskontrollene omfatter: kontrollere at kondensatorene er tomme; denne kontrollen må gjennomføres på en sikker måte for å unngå gnister; kontrollere at de elektriske komponentene og strømførende kabler ikke er eksponert under fyllingen; gjenoppretting av tømming av systemet, kontrollere kontinuiteten til jordingskoblingen.

23. REPARASJON AV FORSEGLEDE KOMPONENTER

a) Under reparasjon av forseglede komponenter må all elektrisk strømforsyning kobles fra utstyret man skal arbeide fra før man fjerner en hvilken som helst forseglet kledning, osv. Hvis det skulle være helt nødvendig med strømforsyning på utstyret under reparasjonen må det plasseres en permanent fungerende innretning for avdekking av lekkasjer på et kritisk sted, slik at operatøren blir varslet om en potensielt farlig situasjon. b) Vær spesielt oppmerksom på det som følger for å forsikre deg om at kledningen eller dekselet ikke endres på en slik måte at det har noen innvirkning på sikkerhetsnivået når man arbeider på de elektriske komponentene. Dette inkluderer skader på kablene, overdrevent antall koblinger, klemmer som ikke er i samsvar med de originale spesikasjonene, skader på pakningene, feilaktig montering av kabelmu󰀨ene, osv. Forsikre deg om at apparatet er montert på en sikker måte. Forsikre deg om at pakningene eller forseglingsmaterialene ikke er skadet på en slik måte at de ikke lenger kan hindre inntrengning av brennbare atmosfærer. Reservedeler må være i samsvar med spesikasjonene fra produsenten. Bruk en av forsegling i silikon kan hindre e󰀨ektiviteten til enkelte systemer for avdekking av lekkasjer. Komponenter med iboende sikkerhet behøver ikke å isoleres før man arbeider på dem.

24. REPARASJON AV KOMPONNTER MED IBOENDE SIKKERHET

Ikke påfør noen induktiv belastning eller permanent kapasitet på kretsen uten først å forsikre deg om at denne ikke overstiger den maksimalt tillatte spenningen for apparatet som er i bruk. Komponenter med iboende sikkerhet er det eneste som kan arbeide på når de er spenningsførende i en brennbar atmosfære. Testsystemet må ha korrekt ampereverdi. Skift ut komponentene utelukkende med reservedeler som er anvist av produsenten. Andre deler enn dem som er anvist vil kunne føre til antenning av kjølemiddelet i atmosfæren etter en lekkasje.DOLCECLIMA AIR PRO NO - 9 NORSK

Kontroller at kablene ikke er gjenstand for slitasje, korrosjon, overdrevent trykk, vibrasjoner, skarpe kanter en hvilken som helst annen form for negative miljøvirkninger. Under kontrollen må du også ta hensyn til virkningene av elding eller konstante vibrasjoner forårsaket av elementer som kompressorer eller vifter.

26. AVDEKKING AV BRENNBARE KJØLEMIDLER

Du må ikke under noen omstendigheter bruke mulige antenningskilder for å avdekke mulige kjølemiddellekkasjer. Ikke bruk knallgassammer (eller et hvilket som helst annet avdekkingssystem som bruker åpne ammer).

27. METODE FOR AVDEKKING AV LEKKASJER

Følgende metoder for avdekking av lekkasjer er ansett som akseptable for systemer som inneholder brennbare kjølevæsker. Bruk elektroniske lekkasjedetektorer for brennbare kjølevæsker, selv om følsomheten kanskje ikke er egnet eller detektorene må reguleres. (Deteksjonsutstyret må reguleres på et sted der det ikke nnes kjølevæske). Forsikre deg om at deteksjonsinnretningen ikke er en mulig antenningskilde og at den er egnet for det kjølemiddelet som brukes. Utstyret for avdekking av lekkasje må stilles inn ved en prosentandel på LFL kjølemiddelet og må kalibreres i forhold til kjølemiddelet som brukes og den passende andelen gass (maksimalt 25 %) er bekreftet. Væsken for avdekking av lekkasje kan brukes med de este kjølemidler, men bruk av vaskemidler som inneholder klor må unngås, siden klor kan reagere med kjølemiddelet og korrodere rør i kobber. Hvis man mistenker en lekkasje må alle åpne ammer fjernes/slukkes. Hvis det avdekkes en lekkasje av kjølemiddel som behøver sveising må du samle opp alt kjølemiddelet fra systemet eller isolere det (via avdekkingsventiler) i en del av systemet som er langt fra lekkasjen. Nitrogen uten oksygen (OFN) må dermed frigis i systemet først og i løpet av sveiseprosessen.

28. FJERNING OG TØMMING

Bruk konvensjonelle metoder ved arbeid på kjølekretsen for gjennomføring av reparasjoner eller av alle andre årsaker. Til tross for dette er det viktig at best praksis respekteres, siden det er umulig å vurdere brennbarheten. Respekter følgende framgangsmåte:

• Fjern kjølemiddelet;

• Åpne kretsen ved å kutte den eller sveise den. Mengden med kjølemiddel må gjenopprettes i de egnede gjenvinningsylinderne. Rengjør systemet med OFN for å gjøre enheten sikker. Det ville kunne være nødvendig å gjennomføre dette tiltaket ere ganger. Ikke bruk komprimert luft eller oksygen til denne operasjonen. Rengjøringen må fullføres med å fylle tomrommet i systemet med OFN og fortsette å fylle til man når driftstrykket, og så slippe ut OFN i atmosfæren og til sist setter du systemet i en vakuumbetingelse. Gjenta prosessen helt til det ikke er mer kjølemiddel igjen inne i systemet. Når siste fylling med OFN brukes må systemet settes i atmosfærisk trykk for å kunne brukes. Denne operasjonen er svært viktig hvis det skal utføres sveiseoperasjoner på rørene. Forsikre deg om at avløpet fra vakuumpumpen ikke er i nærheten av noen antenningskilder og at ventilasjon er tilgjengelig.

I tillegg til konvensjonelle fylleprosedyrer må du respektere kravene under. Forsikre deg om at det ikke forekommer forurensning av forskjellige kjølemidler under fylling av apparatet. Slangene skal være så korte som mulig for å redusere mengden kjølevæske inne i dem til et minimum. Sylindrene må holdes i oppreist posisjon. Forsikre deg om at kjølesystemet er jordet før du fyller det med kjølevæske. Merk systemet når det er fylt (hvis dette ennå ikke er gjort). Utvis maksimal forsiktighet og pass på at du ikke overfyller kjølesystemet. Test trykket med OFN før du fyller systemet igjen. Kontroller om systemet er tett når fyllingen er over, men før du setter systemet i funksjon. En ytterligere kontroll av tettheten må gjennomføres før du forlater installasjonsstedet.NO - 10 NORSK

30. SETTE UT AV FUNKSJON

Før gjennomføring av denne prosedyren er det viktig at teknikeren har gjort seg kjent med apparatet og med alle dets komponenter. Det anses som god praksis og samle opp alle kjølemidler på en sikker måte. Før du gjennomfører denne operasjonen tar du en prøve av oljen og av kjølemiddelet hvis det skulle være nødvendig med en analyse før ny bruk av det gjenvunne kjølemiddelet. Det er viktig at elektrisk energi er tilgjengelig før du setter i gang denne prosedyren. a) Gjør deg kjent med apparatet og med dets funksjon. b) Isoler systemet elektrisk. c) Før du gjennomfører denne prosedyren må du forsikre deg om at:

• Mekanisk ytteutstyr er tilgjengelig, hvis det skulle bli nødvendig å ytte sylindrene med kjølemiddel;

• Gjenvinningsutstyret og sylindrene er i samsvar korrekte standarder.

Tøm kjølesystemet hvis det er mulig. e) Hvis det ikke er mulig å tømme systemet må du bruke en oppsamlingsenhet slik at kjølemiddelet skal kunne fjernes fra de forskjellige delene av systemet. f) Forsikre deg om at sylinderen er plassert på vektene før du foretar gjenvinningen.

Sett i gang gjenvinningsmaskinen og arbeid i samsvar med instruksjonene fra produsenten. h) Ikke overbelaste sylindrene. (Ikke mer enn 80 % av væskens fyllevolum).

i) Ikke overstig sylinderens maksimale arbeidstrykk, heller ikke midlertidig.

j) Når sylindrene er korrekt fylt og prosessen er fullført må du forsikre deg om at sylindrene og utstyret straks fjernes fra installasjonsstedet og alle isolasjonsventilene er lukket. k) Det oppsamlede kjølemiddelet må ikke fylles i et annet kjølesystem, med mindre det har blitt skikkelig rengjort og kontrollert.

Utstyret må merkes med en indikasjon på når det har blitt satt ut av drift og tømt for kjølemiddel. Dater og undertegn etiketten. Forsikre deg om at det er etiketter på utstyret som indikerer at det inneholder brennbart kjølemiddel.

Ved fjerning av kjølemiddel fra et system, om det er for vedlikehold eller for å sette ut av funksjon, anses det som god praksis å fjerne alle kjølemidlene på en sikker måte. Ved overføring av kjølemiddelet til sylindrene må du forsikre deg om at det bare benyttes sylindere som er egnet for gjenvinning av kjølemiddelet. Forsikre de om at du har tilgjengelig et korrekt antall sylindere for å kunne oppbevare den totale mengden i systemet. Alle sylindrene som skal brukes er prosjektert for oppsamlet kjølemiddel og merket for dette (altså spesialsylindere for oppsamling av kjølemiddel). Sylindrene skal være utstyrt med en tømmeventil for trykk og tilhørende avdekkingsventiler som fungerer perfekt. De tomme sylindrene for gjenvinning må settes i vakuum og om mulig kjøles ned før gjenvinning. Utstyret for oppsamling må fungere korrekt og omfatte et instruksjonssett lett tilgjengelig og egnet for oppsamling av brennbare kjølemidler. Dessuten må man ha tilgjengelig et sett med perfekt kalibrerte og fungerende vekter. Slangene skal være utstyrt med hermetiske koblinger som kan kobles fra i perfekt stand. Før du bruker maskinen for oppsamling må du kontrollere at denne har tilfredsstillende betingelser, at den vedlikeholdes på egnet måte og at alle tilhørende elektriske komponenter er forseglet for å hindre antenninger hvis det skulle slippe ut kjølemiddel. Ta kontakt med produsenten hvis du skulle være i tvil. Det oppsamlede kjølemiddelet må leveres tilbake til leverandøren i riktig oppsamlingssylinder og med tilhørende dokumentasjon for transport av avfall. Ikke bland kjølemidlene i gjenvinningsenhetene og særlig ikke i sylindrene. Hvis kompressorene eller oljene i kompressorene skal fjernes må du forsikre deg om at disse er tømt til et akseptabelt nivå for å forsikre deg om at det brennbare kjølemiddelet ikke forblir inne i smøremiddelet. Tømmeprosedyren må være gjennomført før du frakter kompressoren til leverandøren. Bruk bare elektriske oppvarmingssystemer på kompressorens hoveddel for å framskynde denne prosessen. Fjern oljen fra et system på en sikker måte.DOLCECLIMA AIR PRO

1. Fleksibel slange for utførsel av luft (kjølemodus

7. Flense for fast installasjon

8. Isolasjon for installasjon av SLIDER.

9. Isolasjon for installasjon av SLIDER.

10. Bolter for ens for fast installasjon

12. Slange for tømming av kondens

Adapterstykke for slange for kondensavløp

28. Tømmekork for kondensvann (for bruk som

31. Åpning for plassering av støpsel

32. Kork for tømming av kondensvann (for

transport, vedlikehold eller overdreven oppsamling av vann)

35. Kork for tømming av kondensvann (kun for

• Itilfelleavhorisontaltransportmåduventeminstentimeførdusetterapparateti gangigjen.

ADVARSEL Manglendeoverholdelseavdetsomfølgervilkunnemedføreskaderpåapparatet. a. Installer luftkjøleren på ate overater, som er stabile og på gulvnivå. b. Koble luftkjøleren utelukkende til jordede stikkontakter. c. Forsikre deg om at det ikke er noen gardiner eller andre gjenstander som hindrer for luftinntaksltrene (Fig.7). d. Pass på å opprettholde en minimumsavstand mellom luftkjøleren og nærliggende objekter på minst 30 cm (Fig.1). e. Apparatet må alltid plasseres på en slik måte at det ikke er noen hindringer for luftinntaks- og luftuttaksåpningene når det er i bruk. f. Luftkjøleren må ikke brukes i lokaler som brukes til vaskeri. g. Luftkjøleren må bare installeres i tørre lokaler. h. Luftkjøleren må ikke settes i funksjon hvis det forekommer farlige materialer, damp eller væsker.

i. Rengjør luftltrene minst en gang i uken.

2.3 - MOBIL INSTALLASJON

Luftkjøleren må installeres på et passende sted. Vi anbefaler å redusere eksponeringen for direkte solstråler ved bruk av gardiner eller persienner, og å holde dører og vinduer lukket. a. Plasser luftkjøleren foran en vindu eller en terrassedør. b. Plasser endestykket på maskinen (2) på den eksible slangen (1) som vist i Fig.8. c. Plasser endestykket (3) på motsatt side av den eksible slangen (1) (Fig.8). d. Sett inn endestykket på maskinsiden (2) på lufutgangen på maskinen (36) som vist i gur 9. e. Plasser endestykket (3) slik at luften kommer ut på utsiden (Fig.10) f. Hvis du har et glidevindu (vertikalt eller horisontalt) eller en persienne, kan du bruke “SLIDER KIT” (4) som medfølger og som gjør det mulig å gjennomføre en mer e󰀨ektiv installasjon. For installasjon med KIT SLIDER, gjør som vist i gurene 11 og 12. g. Sett på klebepakningen (8) (Fig.12) h. Sett på plass “SLIDER KIT” (4) og tilpass den (Fig.12)

i. Sett på plass den eksible slangen (1) og sett på pakningen (9) (Fig.12)

a. Plasser endestykket på maskinsiden (2) på den eksible slangen (1) som vist i Fig.8. b. Lag et hull i glasset eller veggen med en diameter på 127 mm i en høyde over gulvet på mellom 300 og 1200 mm (Fig.13). c. Plasser endestykket (7) i hullet i veggen og merk av borepunktene (Fig. 14-a, 14-b). d. Fjern endestykket (7) og lag hull på 6 mm (Fig. 14-c, 14-d). e. Sett de medfølgende boltene (10) inn i hullene (Fig. 14-e). f. Plasser endestykket (7) i hullet i veggen og og fest det med de medfølgende skruene (10) (Fig. 14-f, 14- g). g. Sett inn endestykket på maskinsiden (2) på lufutgangen på maskinen (36) som vist i gur 9. h. Koble den andre enden av den eksible slangen (1) til endestykket (7) (Fig.14-i).

i. Steng korken (7a) når apparatet ikke er i funksjon (Fig.14-h).

For korrekt bruk av apparatet, gjør som følger (gurene 29 og 32): a. Fjern korken (28). b. Sett den medfølgende slangen (12) inn i koblingen. Forsikre deg om at endestykket på tømmeslangen (12) er plassert i en avløpsrist eller i en beholder. Forsikre deg om at slangen (12) ikke er tett. c. Påfør om nødvendig adapterstykket (13) på slangen for kondensavløp (12).

2.6.b - Bruk som varmepumpe

(kun for predisponert modell) For korrekt bruk av apparatet, gjør som følger (gurene 30 og 33): a. Fjern korken (35). b. Sett den medfølgende slangen (12) inn i koblingen. Forsikre deg om at endestykket på tømmeslangen (12) er plassert i en avløpsrist eller i en beholder. Forsikre deg om at slangen (12) ikke er tett. c. Påfør om nødvendig adapterstykket (13) på slangen for kondensavløp (12).MODE SW1 SW2 SW3 SW4 SW5 SW7 SW8 SW6

• SW2: Valg av funksjonsmodus ECO - Blue air (auto) =˃ =˃ kun vifte =˃ =˃ avfukting =˃ =˃ oppvarming (aktiv kun i versjon med varmepumpe) =˃ kjøling

• SW3: Økning av temperatur/forsinkelse

• SW4: Reduksjon av temperatur/forsinkelse

• SW6: Bekreftelse/annullering av forsinket antenning/slukking av enhet

• SW8: Velg av funksjonen “SILENT” (stillegående) / Søk etter Wi-Fi

• D1: Innstilt temperatur/Timer

• D2: Indikasjon for viftehastighet (se “SW7”)

• S11: Stillegående funksjon aktivert

Luftkjølerens funksjonsmoduser kan velges enten fra fjernkontrollen eller fra kontrollpanelet. At den valgte funksjonen er mottatt bekreftes ved at det utstedes et “pip” fra lydsignalet.

• B9: innstilling av programmert antenning av enhet

• B10: Snarvei (SHORT CUT)

• B11: Økning av temperatur ▲ Reduksjon av temperatur ▼

• D7: Indikasjon for viftehastighet (se “B3”)

• D12: Indikator for utgått fjernkontrollbatteri

• B2: Valg av funksjonsmodus AUTO (Automatisk) ECO =˃ =˃ kjøling =˃ =˃ avfukting =˃ =˃ oppvarming (aktiv kun i versjon med varmepumpe) =˃ =˃ kun vifte =˃ ...

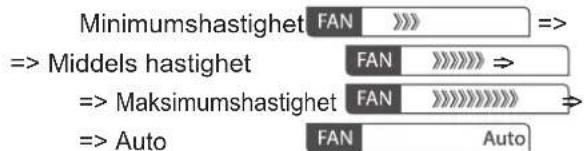

• B3: Valg av viftehastighet Minimumshastighet =˃ =˃ Middels hastighet = ˃

• B8: Innstilling av programmert slukking av enhetNO - 16NORSK

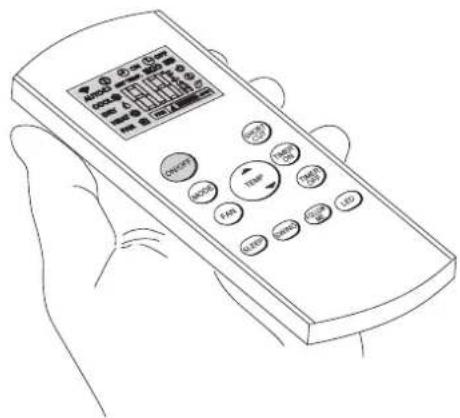

3.3 - BRUK AV FJERNKONTROLLEN

Fjernkontrollen som følger med luftkjøleren er instrumentet som lar deg bruke apparatet på den behageligste måten. Den må behandles forsiktig, pass særlig på:

• At den ikke blir våt (den må ikke rengjøres med vann eller utsettes for vær og vind).

• Unngå at den faller i bakken eller utsettes for støt.

• Unngå at den utsettes for direkte sollys.

• Hvis det i det samme rommet brukes andre apparater som er utstyrt med fjernkontroll (TV, stereoanlegg,osv...),vildetkunneforekommeinterferens.

For å sette inn batteriene korrekt: a. Trekk luken bort fra batterirommet (Fig.15). b. Sett batteriene korrekt på plass i batterirommet (Fig.15). Respekteralltidpolaritetensomerangittibunnenavbatterirommet. c. Steng luken på korrekt måte (Fig. 18).

3.3.b - Utskifting av batteriene

Batteriene må skiftes ut når displayet viser ikonet

• Hvis fjernkontrollen ikke brukes på noen uker eller mer bør du ta ut batteriene. Eventuelle lekkasjer fra batteriene vil kunne skade fjernkontrollen.

Gjør som følger for å bruke apparatet.

3.4.a - Forberedende operasjoner

d. Hvis antenningen har skjedd ved bruk av fjernkontrollen vil displayet på denne vise symbolet .

I tilfelle av langvarig stans av apparatet må dette nullstilles ved å ta støpselet ut av stikkontakten, vente i 5÷10 sekunder før du setter det inn igjen. En pipelyd varsler at apparatet er klart til bruk.

a. Ved å stille inn denne modusen vil apparatet avfukte og avkjøle rommet. Denne modusen kan velges ved å trykke en eller ere ganger på tasten “MODE” (på fjernkontrollen eller på kontrollpanelet) helt til det tilhørende symbolet vises på displayet. b. I denne modusen er viften alltid på og det er mulig å velge ønsket hastighet ved å trykke på tasten “FAN” fjernkontrollen eller på tasten på kontrollpanelet. Viftehastigheten vises som angitt i avsnittet “3.1” (punkt SW7) og “3.2” (punkt B3). c. Temperatursettpunktet ligger innenfor 17°C og 30°C (mellom 62 F og 86 F) med variasjoner på 1°C og kan stilles inn med tastene +/- på kontrollpanelet eller med tastene ▲ ▼ på fjernkontrollen. d. Etter en viss tid, (maksimalt tre minutter) med aktivitet i denne funksjonsmodusen starter kompressoren og apparatet begynner å føre ut kulde.NO - 18 NORSK

3.7 - TURBOKJØLEMODUS

• Denne funksjonen kan bare aktiveres fra kontrollpanelet på apparatet. a. Denne modusen kan velges ved å trykke en eller ere ganger på tasten “MODE” på kontrollpanelet helt til symbolene og “Turbo” vises på displayet. b. Funksjonen stiller apparatet direkte inn i kjølemodus med temperaturen stilt inn på 17°C og maksimal viftehastighet slik at den innstilte temperaturen kan nås så raskt som mulig. c. I denne modusen er det ikke mulig å velge viftehastigheten og heller ikke temperaturen. d. For å slå av funksjonen trykker du på tasten “MODE” på kontrollpanelet eller slår av apparatet.

3.8 - AVFUKTINGSMODUS (DRY)

a. Ved å stille inn denne funksjonen avfukter du rommet. Denne modusen kan velges ved å trykke en eller ere ganger på tasten “MODE” (på fjernkontrollen eller på kontrollpanelet) helt til det tilhørende symbolet vises:

a. Ved å stille inn denne modusen har ikke apparatet noen innvirkning verken på temperaturen eller luftfuktigheten i rommet, men sørger bare for at luften sirkulerer. b. Denne modusen kan velges ved å trykke en eller ere ganger på tasten “MODE” (på fjernkontrollen eller på kontrollpanelet) helt til det tilhørende symbolet vises på displayet på kontrollpanelet og/eller fjernkontrollen.

symbol på kontrollpanelet - symbol på displayet på fjernkontrollen c. I denne modusen er viften alltid på og det er mulig å velge ønsket hastighet ved å trykke på tasten “FAN” på fjernkontrollen eller på tasten på kontrollpanelet. d. Viftehastigheten vises på displayet som angitt i avsnittet “3.1” (punkt SW7) og “3.2” (punkt D7).

3.10 - OPPVARMINGSMODUS (HEAT)

(Bare for versjoner med varmepumpe) a. Ved å stille inn denne modusen vil apparatet varme opp rommet. b. Denne modusen kan velges ved å trykke en eller ere ganger på tasten “MODE” (på fjernkontrollen eller på kontrollpanelet) helt til det tilhørende symbolet vises på displayet. c. I denne modusen er viften alltid på og det er mulig å velge ønsket hastighet ved å trykke på tasten “FAN” på fjernkontrollen eller på tasten på kontrollpanelet. Viftehastigheten vises som angitt i avsnittet “3.1” (punkt SW7) og “3.2” (punkt D7). d. Temperatursettpunktet ligger innenfor 17°C og 30°C (mellom 62 F og 86 F) med variasjoner på 1°C og kan stilles inn med tastene +/- på kontrollpanelet eller med tastene ▲ ▼ på fjernkontrollen. e. Etter en viss tid, (maksimalt tre minutter) med aktivitet i denne funksjonsmodusen starter varmepumpen og apparatet begynner å føre ut varme. f. Koble til slangen for kondensavløp (avsnitt 2.6.b).

a. Denne modusen gjør det mulig å programmere antenning eller slukking av apparatet. b. Forsinkelsestiden kan stilles inn, aktiveres og annulleres både fra fjernkontrollen og fra kontrollpanelet.DOLCECLIMA AIR PRO NO - 19 NORSK

3.11.a - Programmert antenning

a. Når apparatet er i standby: - På kontrollpanelet: - trykk på tasten og still inn forsinkelsestiden for antenning med tastene

- For å aktivere funksjonen trykker du på tasten eller venter i cirka 5 sekunder til tiden som er stilt inn på displayet slutter å blinke (displayet går tilbake til å vise romtemperaturen). Symbolet tennes. - På fjernkontrollen: - trykk på tasten “TIMER ON” for å gå inn i funksjonen og trykk deretter en eller ere ganger på tasten “TIMER ON” til du har stilt inn forsinkelsestiden for antenning. - Rett fjernkontrollen mot apparatet, en pipelyd bekrefter at funksjonen er aktivert. - Symbolet på kontrollpanelet og indikasjonen “Timer On” på displayet på fjernkontrollen tennes. b. Når den innstilte tiden er over starter apparatet opp med de samme innstillingene (modus, temperatur og ventilasjonshastighet) som det hadde før det ble avslått. c. Tiden kan stilles inn i trinn på 30 minutter inntil 10 timer og med trinn på 60 minutter fra 10 til 24 timer. d. Ved å starte apparatet eller regulere innstillingen av timeren til “0.0h” vil den programmerte antenningsfunksjonen bli slettet.

3.11.b - Programmert slukking

a. Når apparatet er i funksjon, still inn forsinket slukketid. - På kontrollpanelet: - trykk på tasten og still inn forsinkelsestiden for slukking med tastene

- For å aktivere funksjonen trykker du på tasten eller venter i cirka 5 sekunder til tiden som er stilt inn på displayet slutter å blinke (displayet går tilbake til å vise romtemperaturen). Symbolet tennes. - På fjernkontrollen: - trykk på tasten “TIMER O󰀨” for å gå inn i funksjonen og trykk deretter en eller ere ganger på tasten “TIMER O󰀨” til du har stilt inn forsinkelsestiden for slukking. - Rett fjernkontrollen mot apparatet, en pipelyd bekrefter at funksjonen er aktivert. - Symbolet på kontrollpanelet og indikasjonen “Timer O󰀨” på displayet på fjernkontrollen tennes. b. Når den innstilte tiden er over slukkes apparatet. c. Tiden kan stilles inn i trinn på 30 minutter inntil 10 timer og med trinn på 60 minutter fra 10 til 24 timer. d. Ved å slå av apparatet eller regulere innstillingen av timeren til “0.0h” vil den programmerte slukkefunksjonen bli slettet.

• Denne funksjonen kan bare aktiveres fra kontrollpanelet på apparatet. a. Med apparatet i funksjon trykker du på tasten SW8 (høyttaler); symbolet for høyttaleren vises. Viftehastigheten stiller seg automatisk inn på minimum. b. Trykk en gang til på tasten for å deaktivere funksjonen.

3.12.b - SLEEP-funksjon

• Denne funksjonen er kun tilgjengelig fra fjernkontrollen.

• Denne funksjonen er ikke tilgjengelig i modusene Avfukting (DRY) og Kun ventilasjon (FAN). a. Mens apparatet er i funksjon trykker du på tasten “SLEEP” på fjernkontrollen. På kontrollpanelet og å displayet på fjernkontrollen vises symbolet .NO - 20 NORSK Apparatet reduserer (under avkjøling) eller øker (under oppvarming) den innstilte temperaturen med 1°C (1 eller 2 F) i 30 minutter. b. Deretter reduserer (i avkjøling) eller øker (i oppvarming) apparatet den innstilte temperaturen med 1°C (1 eller 2 F) i ytterligere 30 minutter. c. Denne temperaturen opprettholdes i 7 timer før den returnerer til den temperaturen som opprinnelig var valgt. Når denne tiden er over vil apparatet fortsette å fungere som programmert innledningsvis. d. For å avbryte funksjonen trykker du på tasten “SLEEP” på fjernkontrollen, symbolet på kontrollpanelet og på displayet på fjernkontrollen slukkes.

3.12.d - Innstilling av måleenhet for temperaturen

• Denne funksjonen er kun tilgjengelig fra fjernkontrollen. a. Når apparatet startes åpnes kla󰀨en (23) helt. b. Ved å trykke på tasten “SWING” på fjernkontrollen begynner kla󰀨en å svinge automatisk. c. For å stanse kla󰀨en i en bestemt posisjon trykker du på tasten “SWING”. Trykk en gang til for å sette i gang svingningen igjen.

3.12.f - Funksjonen Short Cut

• Denne funksjonen er kun tilgjengelig fra fjernkontrollen. a. Når apparatet er i funksjon i en hvilken som helst modus vil det å trykke på tasten “SHORT CUT” på fjernkontrollen føre til at apparatet stiller seg direkte i modusen “AUTO” med temperaturen innstilt på 26°C (80 F).

3.12.g - Automatisk omstart

a. Hvis apparatet slukkes som følge av strømbrudd vil det automatisk starte opp igjen med de siste innstillingene når strømmen gjenopprettes igjen.

a. Ved å trykke på tasten SW8 i cirka 3 sekunder aktiveres funksjonen “Wi”, på displayet vises “AP” i påvente av tilkobling av enheten.DOLCECLIMA AIR PRONO - 21NORSK FortilkoblingtildettrådløsenettetogbrukavappenhenviservitildenvedlagteWi-Fi-veiledningen.

Ikkebrukvanntilårengjøredeinnvendigedeleneavluftkjøleren.Utsettelseforvann vilkunneødeleggeisolasjonen,medrisikoforåforårsakeelektriskestøt.

4.1.a - Rengjøring av apparatet og fjernkontrollena. Bruk en tørr klut til å rengjøre apparatet og fjernkontrollen.

b. Du kan bruke en klut fuktet med kaldt vann for å rengjøre apparatet hvis dette er svært skittent.

Ikkebrukenkjemiskbehandletellerantistatiskkluttilårengjøreapparatet.

Ikkebrukbensin,løsemiddel,poleringspastaellerlignendeløsemidler. Disseproduktenekanødeleggeellerdeformereplastoveraten. 4.1.b - Vedlikehold av luftltreneDet ltrerende systemet består av et nettlter (34 ref. 27a) og en serie med ekstra ltre som kan benyttes etter behov (g.34, ref. 15).For å garantere en e󰀨ektiv ltrering av den interne luften og god funksjon av luftkjøleren din er det helt nødvendig å rengjøre luftltrene regelmessig. De ekstra ltrene må skiftes ut etter cirka 500 funksjonstimer. For korrekt funksjon av det ltrerende systemet anbefaler vi at du utelukkende bruker originale reservedeler.4.1.c - Rengjøring av luftlteretEt skittent luftlter reduseres apparatets kjøleevne. Sørg derfor for å rengjøre det annenhver uke. a. Løsne risten (27) komplett med lter (27a) og løft den for å fjerne den fra apparatet (Fig.19). b. Fjern lteret (27a) fra risten (27) (Fig.20). c. Rengjør lteret (27a) med bruk av en støvsuger og vask det med vann. Legg det deretter til tørk på et kjølig sted. Hvis lteret (27a) er skadet må du skifte det ut.d. Forsikre deg om at lteret (27a) er helt tørt.e. Sett lteret (27a) på plass i risten (27), pass på at det plasseres korrekt (Fig.22).f. Sug bort eventuelt hår fra lamellene (Fig.21). g. Plasser risten (27) komplett med lter (27a) på selve apparatet. Pass på at det er korrekt festet (Fig. 23).

Ikkebrukapparatetutenlteret(27a).NO - 22NORSK

4.1.d - Rengjøring av sugelteret

Et skittent sugelter forringer apparatets prestasjoner. Sørg derfor for å rengjøre det annenhver uke. a. Trekk ut lteret (30) fra siden (Fig.24). b. Rengjør lteret (30) med bruk av en støvsuger og vask det med vann. Legg det deretter til tørk på et kjølig sted. Hvis lteret (30) er skadet må du skifte det ut. c. Forsikre deg om at lteret (30) er helt tørt. d. Sett lteret (30) korrekt på plass på plassen sin igjen (Fig. 25). e. Sug opp eventuell lo fra risten (Fig. 25).

Herunder følger noen enkle råd for å redusere forbruket:

• Hold alltid ltrene rene (se kapittelet om vedlikehold og rengjøring).

• Hold dørene og vinduene i rommet som skal kjøles lukket.

• Unngå at solstrålene trenger fritt inn i rommet (vi anbefaler bruk av gardiner eller persienner).

Ikke hindre eller tett igjen for luftstrømmen (i inngang og utgang) til apparatet. I tillegg til at funksjonen ikke lenger vil være normal, vil dette også skade korrekt funksjon av apparatet og også kunne føre til uopprettelige skader på apparatet.

Hvis man planlegger å ikke bruke apparatet over lengre tid, må du gjennomføre følgende:

Aktiver modusen Kun ventilasjon i noen timer (cirka 1÷2 timer) for å tørke innsiden av apparatet. b. Slå av luftkjøleren og koble fra strømforsyningen. c. Rengjør luftltrene. d. Tøm ut alt kondensvannet. e. Rull strømkabelen (34) opp på spolen (33) og sett støpselet inn på plassen sin (31) (Fig.31). f. Ta batteriene ut av fjernkontrollen. Kontroller før du setter luftkjøleren i funksjon igjen: a. Etter en lengre periode med inaktivitet av luftkjøleren må du rengjøre ltrene. b. Kontroller at luftinngangene og -utgangene ikke er hindret (særlig hvis luftkjøleren ikke har vært brukt over lengre tid).

4.2.a - Tømming av kondensvann

Når kondensvannet i det nedre brettet når det forhåndsbestemte nivået vil apparatet utløse en pipelyd 8 ganger. På kontrollpanelet vises “P1” og apparatet slutter å fungere (viftemotoren fortsetter å fungere). I dette tilfellet: a. Koble støpselet fra stikkontakten.

Flytt apparatet forsiktig til et sted som er egnet for å tømme ut vannet

Forsikredegomatduharskruddtømmekorken(32)korrektpåplass,slikatdu unngårvannlekkasjer. d. Tøm ut alt vannet. e. Sett gummikorken (32a) på plass igjen og skru fast tømmekorken (32)(Fig.27). f. Sett støpselet inn i stikkontakten og start maskinen opp igjen til indikasjonen “P1” slukkes. Hvisfeilenoppstårigjenmådukontakteetserviceverksted.DOLCECLIMA AIR PRO NO - 23 NORSK

Mens maskinen er i funksjon vil det kunne oppstå enkelte feil eller uregelmessigheter som fører til stans i funksjonen. I dette tilfellet vises det feilkoder på kontrollpanelet.

• F1 Rengjøring av ltrene.

• Hver 250. funksjonstime for viftemotoren vises meldingen F1. Gå videre med å rengjøre ltrene (avsnitt 4.1.b - 4.1.c - 4.1.d) og tilbakestille timetelleren ved å holde tasten“ON/OFF” på apparatets kontrollpanel inne i 5 sekunder.

• Dimensjoner (L x H x B) 490 x 765 x 425 mm

• Temperaturgrenser for kjølefunksjon 17°C÷35°C (62 F ÷ 95 F)

Temperaturinnstillingen er for høy

Vinduene og dørene i lokalet er åpne

Luftltrene er tette av støv, lo eller dyrehår Denne lyden forårsakes av strømmen av kjølemiddel inne i enheten Luftkjøleren helles eller ligger Romtemperaturen er for lav HVA MÅ MAN GJØRE? Vent Sett støpselet inn i stikkontakten Brettet for oppsamling av vann er fullt. Slå av apparatet, tøm vannet ut fra oppsam- lingsbrettet og sett deretter i gang apparatet igjen

Fjern hindringer Kontakt et serviceverksted Slå av apparatet og rengjør ltrene i henhold til instruksjonene

Forsikre deg om at alle vinduene og dørene er lukket

Kontroller kjøleluften på nytt

Fjern om mulig varmekildene Plasser apparatet på en at og jevn overate

Slå av apparatet og rengjør ltrene i henhold til instruksjonene Det er normalt Tøm ut vannet før ytting Oppførselen til luftkjøleren er normal FUNKSJONSPROBLEMER Apparatet virker ikke Apparatet slår seg ikke på Apparatet fungerer bare i en kort periode Apparatet kjøler ikke ned godt nok Apparatet er støyende og vibrerer for mye Apparatet gir fra seg en unormal lyd Det kommer vann ut av luftkjøleren når den yttes I kjølemodus, nattmodus og automatisk modus er det ikke mulig å velge mini- mumshastighetDOLCECLIMA AIR PRO HU - 1 MAGYAR

36. Rist på luftafgangDA - 12DANSK

Betjen apparatet som følger.

• Sætstikketistikkontakten.Apparatetafgiveret”bip”,ogdisplayetviserikonet og temperaturen i rummet i °C.

• Hold altid ltrene rene (se kapitlet om vedligeholdelse og rengøring).
