BRUKSANVISNING SLSX325 PANASONIC

• olski ≥1 par stereohörlurar Endast ≥1 nätadapter Endast ≥1 fjärrkontroll med sladd SL-SX332SL-SX330SL-SX332 Innehåll Kära Kund Tack för valet av denna apparat. Läs bruksanvisningen noga innan ansluter, använder eller gör inställningar på produkten. Spara den här handboken för användning vid senare tillfälle. HOLD (låsfunktion) Denna funktion gör att apparaten ignorerar knapptryckningar som görs av misstag.Aktivera HOLD-funktionen om du inte vill att enheten slås på oavsiktligt eller att avspelningen avbryts.≥Enheten och fjärrkontrollen har oberoende HOLD -omkopplare. Angående CD-R- och CD-RW-skivor Den här enheten kan spela CD-R- och CD-RW-ljudskivor med CD-DA-format som har slutbehandlats efter inspelning. Det kan hända att den inte kan spela vissa CD-R- eller CD-RW-skivor p.g.a. inspelningskvaliteten. §Slutbehandling är en process som gör det möjligt för CD-R/CD-RW-spelare att spela CD-R- och CD-RW-ljudskivor. Resume (fortsättningsfunktion) Skivspelaren lagrar det spår där du avbröt avspelningen.Om locket öppnas när enheten är i stoppat läge avbryts funktionen. Automatisk avstängningsfunktion Om enheten får stå i stoppläget i cirka 10 minuter stängs den av automatiskt. Medföljande tillbehör Medföljande tillbehör p. 2
• Kontrollernas placering/Anslutning till annan utrustning p. 3
• Strömförsörjning p. 4
• Att använda apparaten p. 5
• Övriga spelmetoder p. 6
• Tekniska data p. 7
• Underhåll p. 7
• Försiktighetsåtgärder p. 7
• Felsökning p. 8
• Meddelanden VARNING! OM APPARATEN ANVÄNDS PÅ ANNAT SÄTT ÄN I DENNA BRUKSANVISNING SPECIFICERATS, KAN ANVÄNDAREN UTSÄTTAS FÖR OSYNLIG LASERSTRÅLNING, SOMÖVERSKRIDER GRÄNSEN FÖR LASERKLASS 1. VARNING! ≥FÖR ATT APPARATEN SKA FÅ GOD VENTILATION, INSTALLERA ELLER PLACERA DENINTE I EN BOKHYLLA, ETT INBYGGT SKÅP ELLER I ANDRA BEGRÄNSADE UTRYMMEN.FÖR ATT FÖREBYGGA RISK FÖR ELSTÖTAR OCH BRAND PÅ GRUND AV ÖVERHETTNING, KONTROLLERA ATT GARDINER ELLER ANDRA FÖREMÅL INTEFÖRHINDRAR APPARATENS VENTILERING.≥SE TILL ATT ENHETENS VENTILATIONSÖPPNINGAR INTE ÄR FÖRTÄPPTA AV TIDNINGAR, BORDSDUKAR, GARDINER ELLER LIKNANDE FÖREMÅL.≥STÄLL INGA FÖREMÅL MED ÖPPEN LÅGA, SÅ SOM ETT TÄNT STEARINLJUS, OVANPÅENHETEN.≥GÖR DIG AV MED BATTERIER PÅ ETT MILJÖVÄNLIGT SÄTT. VARNING: FÖR ATT MINSKA RISKEN FÖR ELDSVÅDA, ELEKTRISKA STÖTAR OCH SKADOR PÅ PRODUKTEN FÅR DEN INTE UTSÄTTAS FÖR REGN, FUKTIGHET, VATTENDROPPARELLER VATTENSTÄNK, OCH INGA FÖREMÅL SOM ÄR FYLLDA MED VÄTSKA, SÅ SOMVASER, BÖR PLACERAS PÅ APPARATEN.Utrustningen bör placeras i närheten av nätuttaget, och nätkontakten bör placeras så attden är lätt att nå ifall det skulle uppstå något problem.Det kan inträffa att den här produkten under användningen tar emot radiostörningar,orsakade av mobiltelefoner. Öka avståndet mellan produkten och mobiltelefonen omstörningarna är uppenbara.Märkskylten är placerad på apparatens undersida. Att observera angående det uppladdningsbara batteriet Batteriet är utformat för att vara återvinningsbart.Följ bestämmelserna för återvinning som gäller där du bor.DENNA ENHET ÄR AVSEDD FÖR ANVÄNDNING PÅ PLATSER MED MODERAT KLIMAT. RQT7180-1Ep72-79.qxd04.1.95:02PMページ793 p. 8

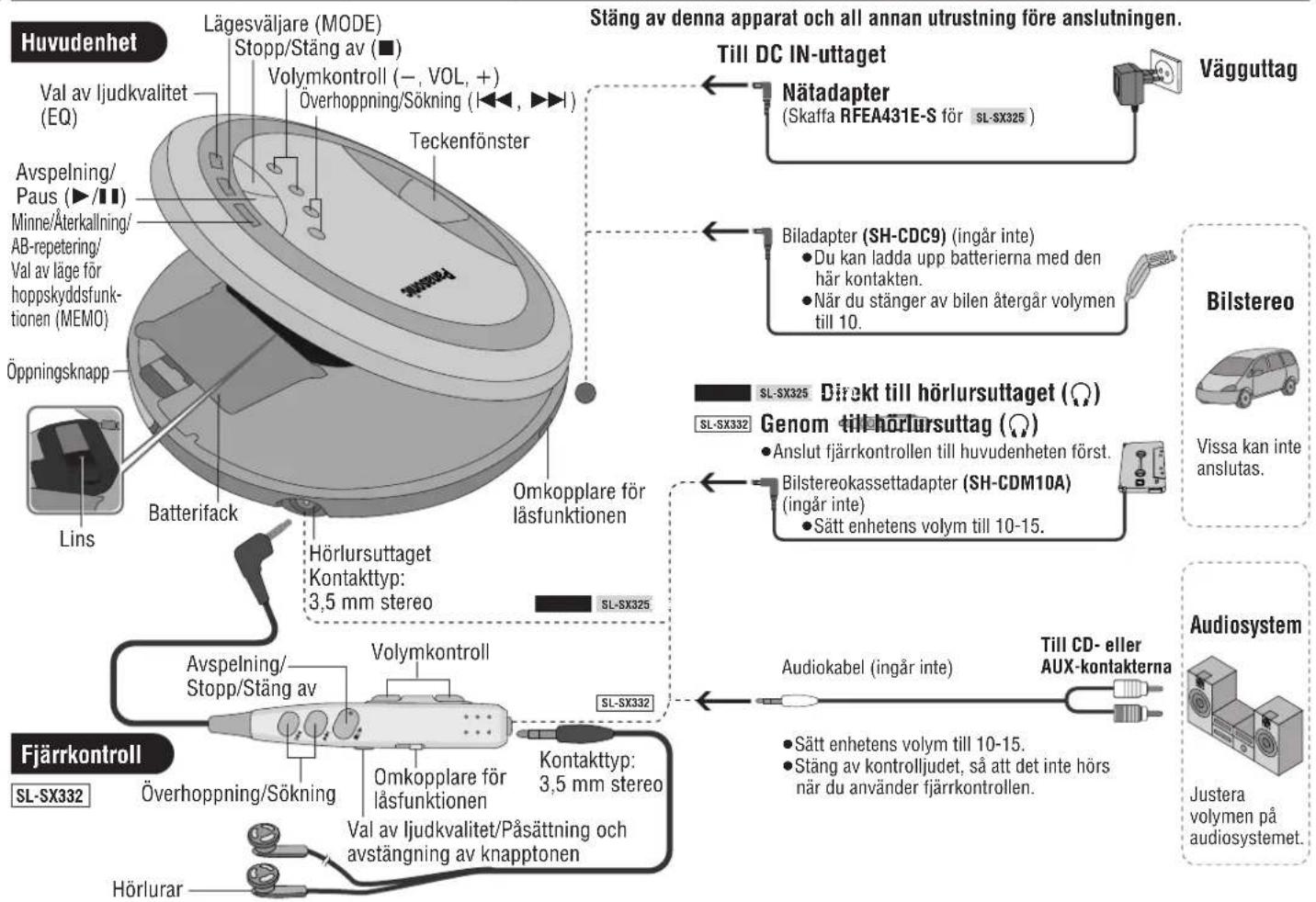

RQT7180 Kontrollernas placering/Anslutning till annan utrustning Till DC IN-uttaget Audiosystem Justera volymen på audiosystemet. Nätadapter (Skaffa RFEA431E-S för ) SL-SX325 Biladapter (SH-CDC9) (ingår inte) ≥Du kan ladda upp batterierna med den här kontakten. ≥När du stänger av bilen återgår volymen till 10. Till CD- eller AUX-kontakterna Audiokabel (ingår inte) Bilstereokassettadapter (SH-CDM10A) (ingår inte) ≥Sätt enhetens volym till 10-15. ≥Sätt enhetens volym till 10-15. ≥Stäng av kontrolljudet, så att det inte hörs när du använder fjärrkontrollen. Hörlursuttaget Kontakttyp: 3,5 mm stereo Batterifack Volymkontroll Volymkontroll (j, VOL, i) Val av ljudkvalitet (EQ) Lägesväljare (MODE) Öppningsknapp Överhoppning/Sökning

Avspelning/ Paus (1/;) Stopp/Stäng av (∫) Avspelning/ Stopp/Stäng av Överhoppning/Sökning Val av ljudkvalitet/Påsättning och avstängning av knapptonen Hörlurar Omkopplare för låsfunktionen Lins Teckenfönster Vissa kan inte anslutas. Bilstereo Genom till hörlursuttag (Ë) ≥Anslut fjärrkontrollen till huvudenheten först. SL-SX332 Huvudenhet Fjärrkontroll Stäng av denna apparat och all annan utrustning före anslutningen. Direkt till hörlursuttaget (Ë) SL-SX325SL-SX330 Referenser till fjärrkontrollen gäller endast för SL-SX332. Omkopplare för låsfunktionen Minne/Återkallning/ AB-repetering/ Val av läge för hoppskyddsfunk- tionen (MEMO) Vägguttag SL-SX325SL-SX330 SL-SX332 SL-SX332 Kontakttyp: 3,5 mm stereo RQT7180-1Ep80-88.qxd04.1.95:01PMページ80OPEN S-XBS RQT7180

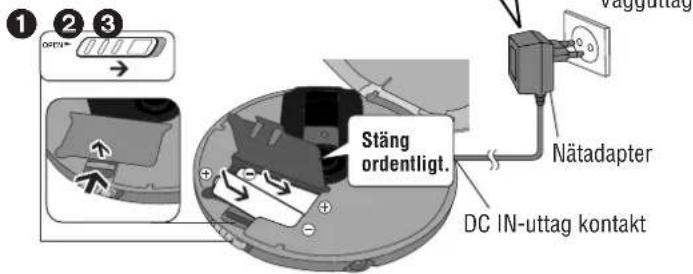

Uppladdningsbara batterier (ingår inte) Laddas upp före den första användningen. Av säkerhetsskäl är denna enhet konstruerad så att det är omöjligt att ladda vanliga batterier. Ytterligare upplysningar kan du få från din återförsäljare. Stäng av enheten före uppladdning. ≥Batteriindikatorn ( ) rullar under laddningen och försvinner när laddningen är slutförd (cirka 4 till 5 timmar). ≥Batterierna kan laddas upp, även om de inte är helt urladdade. ≥Montera batterilocket säkert och i jämnhöjd med batterifacket. Om det lossnar kan det repa dina skivor. Torrcellsbatterier (ingår inte) Batteriindikator Enheten stängs av en kort stundefter att indikatorn börjat blinka. Indikatorn tänds när enheten är på. Strömförsörjning Speciella uppladdningsbara Ni-Cd-batterier P-3GAVE/2B (set med 2) Vanliga torrcellsbatterier/ uppladdningsbara batterier När nätadaptern har tagits bort läggs två alkaliska batterier av typen LR6, AA eller UM-3 batterier in. Lägg in dem på samma sätt som de uppladdningsbara batterierna. Allmänt ∫ Speltid ➪Tekniska data, sida 7 ∫ Ta ut batterier Apparaten är i standbyläge då nätdelen är inkopplad. Primärkretsen är alltid försedd med ström då nätdelen är inkopplad i ett vägguttag. ≥Innan avspelning påbörjas kan batteriindikatorn blinka trots att batterierna inte är urladdade. Det visas korrekt när du har börjat avspel- ningen. Nätadapter DC IN-uttag kontakt ∫ För SL-SX325 Se till att skaffa tillbehöret nätadaptern RFEA431E-S. Vägguttag

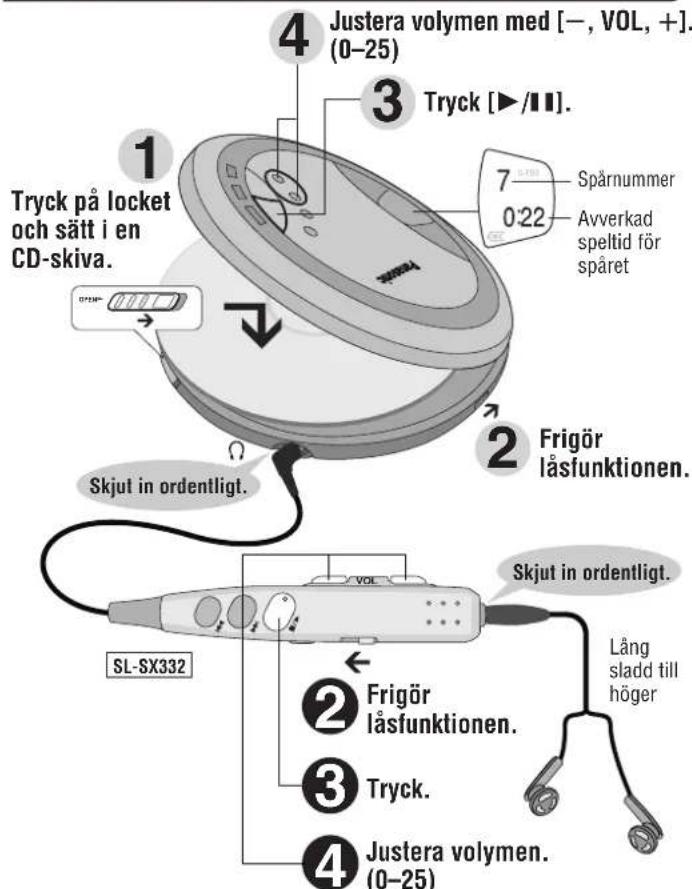

RQT7180 Att använda apparaten Stopp/Stäng av Fjärrkontroll Huvudenhet ∫ Håll intryckt för att stänga avenheten.∫ Tryck igen för att stänga avenheten. Paus Fjärrkontroll Huvudenhet Tryck. Inte tillgängligt. ∫ Tryck igen för att starta avspelningen pånytt. Avspelning Sökning Håll intryckt under avspelningen. ≥Det går bara att söka inom det aktuella spåret i avspelningslägena programmerad avspelning, repetering av ett spår, slumpmässig avspelning, upprepad slumpmässig avspelning ochrepetering av avsnittet A-B (➪s. 6). Överhoppning Tryck. Tryck. Tryck. Tryck. ≥Tryck på [:] två gånger för att hoppa till början av det föregående spåret vid spelning. ≥Det går inte att använda [:] för att hoppa tillbaka till föregående spår under slumpmässig avspelning (➪s. 6). Fjärrkontroll Huvudenhet Fjärrkontroll Huvudenhet Håll intryckt under avspelningen. Total speltidAntal spår Referenser till fjärrkontrollen gäller endast för SL-SX332.

Volymen återgår till 10 när du frånkopplar strömkällan. Tryck på locket och sätt i en CD-skiva. Skjut in ordentligt. Avverkad speltid för spåret Frigör låsfunktionen. Tryck. Justera volymen. (0–25) Spårnummer Tryck [1/;]. Frigör låsfunktionen. Justera volymen med [s, VOL, r]. (0–25) Lång sladd till höger S-XBS

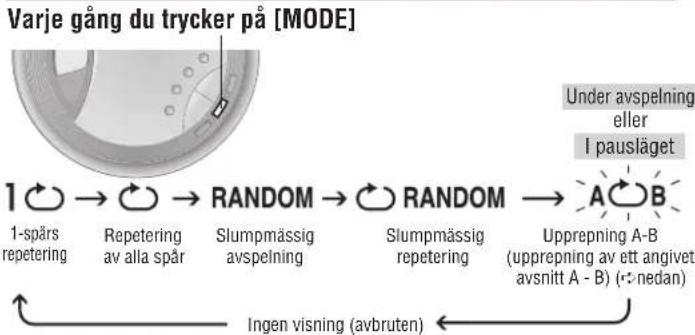

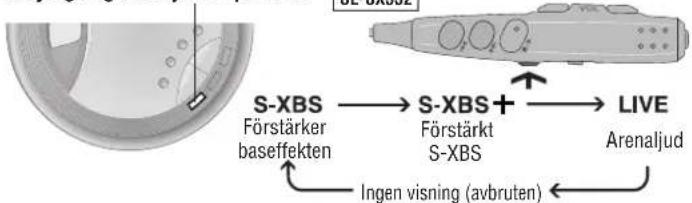

Övriga spelmetoder Programmerad avspelning Spårnummer Sekvensnummer Tryck på [:,9] i stoppläget för att välja spår.Tryck på [MEMO] för att registrera.Tryck på [1/;] för attstarta avspelningen.Upprepa steg 1 och 2 för attmemorera upp till 20 spår. Ändring av ljudkvaliteten Varje gång du trycker på [EQ] Förstärker baseffekten Arenaljud Ingen visning (avbruten) Avspelningslägen Varje gång du trycker på [MODE]1-spårsrepeteringRepeteringav alla spårSlumpmässigavspelningIngen visning (avbruten)Slumpmässigrepetering Referenser till fjärrkontrollen gäller endast för SL-SX332. ≥Effekten kan variera alltefter den typ av musik du lyssnar på. Skakminne Det här systemet minskar störningar som orsakas av att enheten skakas. Du kan ändra antihoppskyddets minnestid för att förbättra ljudkvaliteten. Varje gång du håller [MEMO] intryckt i stoppläget ändrasfunktionen Stänga av fjärrkontrollstonen Tryck på [EQ] och håll den intryckt tills indikeringen “bP oFF” visas. Ton på Ton av ∫ För att bekräfta programmets innehåll Tryck på [MEMO] medan skivan spelar. ∫ För att avbryta programmerad avspelning ∫ Tryck [∫]. SL-SX332SL-SX332 Förstärkt S-XBS Upprepning A-B (upprepning av ett angivetavsnitt A - B) ( nedan) Läge med tonvikten lagd vid ljudet. Hoppskyddsminne på 10 sekunder. Läge med tonvikten lagd vid skydd mot hopp. Hoppskyddsminne på 45 sekunder. eller I pausläget Under avspelning ∫ Att ange avsnittet A-B Tryck på [MEMO] vid startpunkten (A), och en gång till vid slutpunkten (B). ≥Stanna eller gör ett hopp (➪s. 5) för att avbryta inställningen. ≥Om skivan tar slut innan du har angivit en punkt B ställs skivans slut automatiskt in som punkt B, och den upprepade avspelningen börjar. Du kan ange en ny punkt B genom att trycka på [MEMO]. RQT7180-1Ep80-88.qxd04.1.95:01PMページ837

RQT7180 Tekniska data Ljud Samplingsfrekvens: 44,1 kHz Antal kanaler: 2 (vänster och höger, stereo) Utnivå, hörlurar: RMS max. 6 mWi6 mW/ 16 ≠ (justerbar) Frekvensområde: 20 Hz till 20 000 Hz (i0 dB till j7 dB) Pickup Ljuskälla: Halvledande laser Våglängd 780 nm Laserstyrka Ingen farlig strålning (när säkerhetsspärren är inkopplad) (Norsk) Bølgelengde 780 nm Laserstyrke Ingen farlig stråling sendes ut (med sikkerhets-beskyttelse) Allmänt Strömförsörjning: DC-ingång: DC 4,5 V Nätadapteringång: AC 220 V–230 V, 50/60 Hz Strömförbrukning: Med nätadapter: 0,8 W Vid batteriuppladdning: 3,2 W SL-SX330SL-SX332SL-SX330SL-SX332 Uppladdningstid: Cirka 4 till 5 timmar ≥Beroende på driftförhållandena kan speltiden vara kortare. ≥Speltiden förkortas avsevärt vid avspelning av CD-RW-skivor. Dimensioner (BkHkD): 135k27,7k135 mm Vikt: 213 g (med batterier) 168 g (utan batterier) Arbetstemperatur: 0 oC–40 oC Temperatur vid uppladdning: 5 oC–40 oC Anmärkning: Tekniska data kan ändras utan föregående meddelande. Angivna mått och vikter är ungefärliga. Speltid: Vid användning på en plan och stabil yta, vid 25 oC, med EQ avstängd, låsfunktionen på, och antihoppfunktionen i läget POS 1. Speltiden anges i timmar, och värdena är ungefärliga. Underhåll Om ytorna är smutsiga använd en mjuk, torr tygduk för att torka av enheten. ≥Använd aldrig alkohol, målarthinner eller ren bensin för att rengöra apparaten. ≥Innan du använder en kemiskt preparerad tygduk, läs instruktionerna som följde med tygduken ordentligt. Försiktighetsåtgärder ≥Placera inte enheten i direkt solljus eller i närheten av värmekällor: enheten kan skadas. ≥Upphör användningen om du upplever obehag med hörlurar eller andra delar som kommer i kontakt med huden. Fortsatt användning kan orsaka utslag eller andra allergiska reaktioner. ∫ Batterier ≥Skala inte av batteriets ytmaterial och använd inte batteriet om ytmaterialet har skalats bort. ≥Sätt i batterierna med terminalerna i och j på ett korrekt sätt när batterierna installeras. ≥Blanda inte olika typer eller tillverkare av batterier eller nya och gamla batterier. ≥Avlägsna batterierna om du avser att inte använda enheten under en längre tidsperiod. ≥Du får inte kasta batterierna i öppen eld, utsätta dem för kraftig värme, kortsluta eller ta isär dem. ≥Försök inte ladda upp torrcellsbatterier. ≥När du bär batterierna i en ficka eller en väska, bör du se till att inga metallobjekt såsom halsband placeras tillsammans med dem. Kontakt med metallobjekt kan orsaka kortslutning som i sin tur kan förorsaka brand. ∫ Lyssna på musik ≥Använd inte dina hörlurar eller öronmusslor på hög volym. Öronspecialister varnar för lång, oavbruten lyssning. ≥Minska volymen eller sluta att lyssna om det börjar ringa i öronen. ≥Använd inte hörlurar vid körning av bil eller annat motordrivet fordon. Detta kan orsaka en trafikolycka och är olagligt i ett flertal länder. ≥Var extra försiktig i riskfyllda situationer (avbryt lyssningen om så behövs). ≥Vrid inte upp volymen så högt att du inte kan höra ljud från din omgivning, även om du använder öppna hörlurar eller öronmusslor som gör det möjligt att höra ljud utifrån. ∫ Cd-skivor ≥Använd inte cd-skivor som har en oregelbunden form. ≥Använd inte skivor utan specifikationer. ≥Använd inte cd-skivor försedda med etiketter utskrivna på gängse etikettskrivare. ≥Använd inte cd-skivor med etiketter som har lossnat eller där klister sticker fram under etiketten. Använda batterier 2 separata alkaliska batterier 2 separata uppladdningsbara batterier Speltid

RQT7180-1Ep80-88.qxd04.1.95:01PMページ84Ingen uppladdning.Växelströmsadapternblir varm underladdningen.Det tar en lång tid attladda batterierna.Speltiden är kort efteruppladdningen.Batteriindikatorn visasinte eller är felaktig.Enheten slutar fungera.Ingen avspelning.Inget ljud eller mycketstörningar.Avspelningen fortsätterinte från spåret där denstoppades.Avspelningen börjar intefrån första spåret.Det går inte att ange ettavsnitt A-B.Enheten fungerar inte närden ansluts till annanutrustning.Fjärrkontrollenskontrollton hörs inte.Fjärrkontrollen fungerarinte som den ska.SL-SX332RQT7180

Innan särskild service begärs, kontrollera först om ditt problem kan lösas med hjälp av nedanstående schema. Om du inte är säker på några av kontrollpunkterna eller om du inte har kunnat lösa problemet, kontakta din närmaste återförsäljare. Felsökning Referenser till fjärrkontrollen gäller endast för SL-SX332. ≥Du använder inte de specialutformade uppladdningsbara batterierna (➪s. 4).≥Du måste lägga in två batterier innan du kan ladda upp dem.≥Du måste stänga av enheten innan du börjar uppladdningen.Ingen felfunktion.Det skall ta högst 6 timmar att ladda upp batterierna underspecifika förhållanden.≥Detta kan inträffa efter första uppladdningen av batterierna eller om de inte har använts på länge. Efter några uppladdningar bör vanlig speltid ha återställts.≥Batterierna kan laddas ur helt och hållet om du lämnarväxelströmsadaptern ansluten när uppladdningen är slutförd.≥Indikatorn visas inte om växelströmsadaptern är ansluten.≥Indikatorn visas inte helt korrekt under vissa förhållanden.Koppla bort alla strömkällor (batterier och växelströmsadapter)och anslut dem igen. Meddelanden ≥Låsfunktionen är på. Frigör låsfunktionen (➪s. 5). ≥Batterierna kan ha tagit slut (➪s. 4).(Om avspelningtiden är mycket kort, även efter att batterierna har laddats upp helt, kan det bero på att batteriernas bruksliv är slut. Uppladdningsbara batterier kan laddas upp omkring 300 gånger.)≥Skivan sitter fel.≥Skivan är repad eller smutsig. (Hoppar.)≥Fukt på linsen. Vänta en timma och försök igen.≥Linsen är smutsig: rengör med blåsborste (rekommenderadprodukt: SZZP1038C). Om linsen smutsats ned avfingeravtryck, använd en bomullstuss.≥Kontrollera att kontakterna sitter i ordentligt.≥Rengör kontakterna med en ren tygbit.≥Indikeringen om avverkad speltid försvinner och ljudet avbrytsvid upprepade stötar.≥Detta fungerar ej om du öppnar locket medan enheten är i stoppläget.≥Fortsättningsfunktionen fungerar inte vid slumpmässig avspelning.≥Det kan hända att den inte fungerar som den skall under vissaförhållanden. Slumpmässig avspelning kanske är på ( s. 6). Avspelningen återupptas från det spår där du senast avbrötavspelningen (det kan inträffa att avspelningen startar från ettannat spår om du byter skiva efter att strömmen har stängts av).Det kan inträffa att det inte går att ange ett avsnitt A till B i slutetav skivan.Se till att ansluta annan utrustning genom fjärrkontrollen.Högtalare som ansluts direkt till enheten ska ha en impedans på1 k≠ eller mindre.Kontrolltonen kanske är frånslagen (➪s. 6).Använd endast rekommenderad fjärrkontroll för att styra dennaenhet.
