MANUALE UTENTE SLSX325 PANASONIC

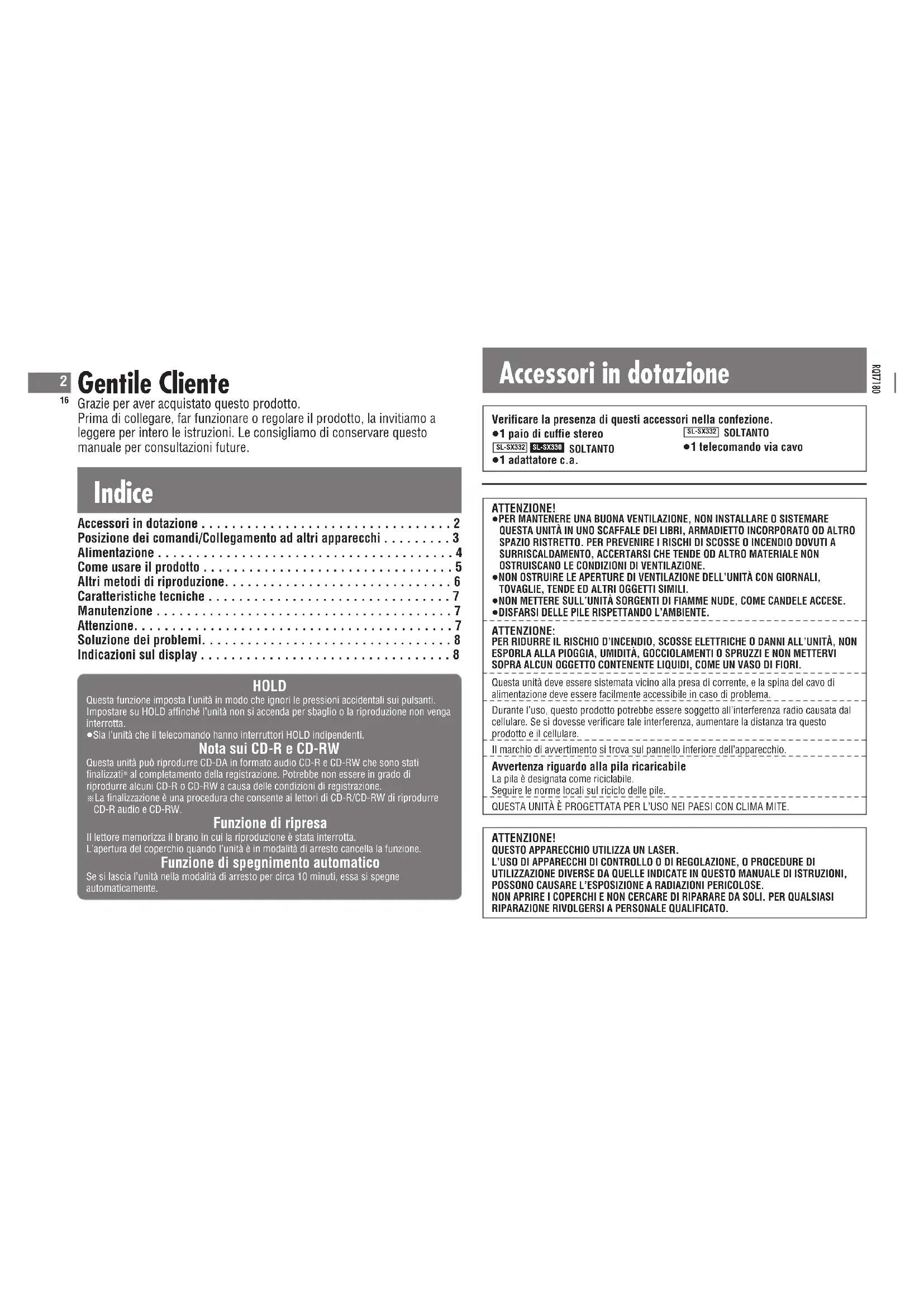

RQT7180 ≥1 paio di cuffie stereo SOLTANTO ≥1 adattatore c.a. SOLTANTO ≥1 telecomando via cavo SL-SX332SL-SX330SL-SX332 Indice Gentile Cliente Grazie per aver acquistato questo prodotto. Prima di collegare, far funzionare o regolare il prodotto, la invitiamo a leggere per intero le istruzioni. Le consigliamo di conservare questo manuale per consultazioni future. HOLD Questa funzione imposta l’unità in modo che ignori le pressioni accidentali sui pulsanti. Impostare su HOLD affinché l’unità non si accenda per sbaglio o la riproduzione non venga interrotta. ≥Sia l’unità che il telecomando hanno interruttori HOLD indipendenti. Nota sui CD-R e CD-RW Questa unità può riprodurre CD-DA in formato audio CD-R e CD-RW che sono stati finalizzati

• al completamento della registrazione. Potrebbe non essere in grado di riprodurre alcuni CD-R o CD-RW a causa delle condizioni di registrazione. §La finalizzazione è una procedura che consente ai lettori di CD-R/CD-RW di riprodurre CD-R audio e CD-RW. Funzione di ripresa Il lettore memorizza il brano in cui la riproduzione è stata interrotta. L’apertura del coperchio quando l’unità è in modalità di arresto cancella la funzione. Funzione di spegnimento automatico Se si lascia l’unità nella modalità di arresto per circa 10 minuti, essa si spegne automaticamente. Accessori in dotazione Accessori in dotazione p. 2
• Posizione dei comandi/Collegamento ad altri apparecchi p. 3
• Alimentazione p. 4
• Come usare il prodotto p. 5
• Altri metodi di riproduzione p. 6
• Caratteristiche tecniche p. 7
• Manutenzione p. 7
• Attenzione p. 7
• Soluzione dei problemi p. 8
• Indicazioni sul display ATTENZIONE! QUESTO APPARECCHIO UTILIZZA UN LASER. L’USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L’ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO. ATTENZIONE! ≥PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE. ≥NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL’UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI. ≥NON METTERE SULL’UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. ≥DISFARSI DELLE PILE RISPETTANDO L’AMBIENTE. ATTENZIONE: PER RIDURRE IL RISCHIO D’INCENDIO, SCOSSE ELETTRICHE O DANNI ALL’UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI. Questa unità deve essere sistemata vicino alla presa di corrente, e la spina del cavo di alimentazione deve essere facilmente accessibile in caso di problema. Durante l’uso, questo prodotto potrebbe essere soggetto all’interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questo prodotto e il cellulare. Il marchio di avvertimento si trova sul pannello inferiore dell’apparecchio. Avvertenza riguardo alla pila ricaricabile La pila è designata come riciclabile. Seguire le norme locali sul riciclo delle pile. QUESTA UNITÀ È PROGETTATA PER L’USO NEI PAESI CON CLIMA MITE. RQT7180-1Ep16-23.qxd04.1.95:07PMページ16RQT7180 p. 8

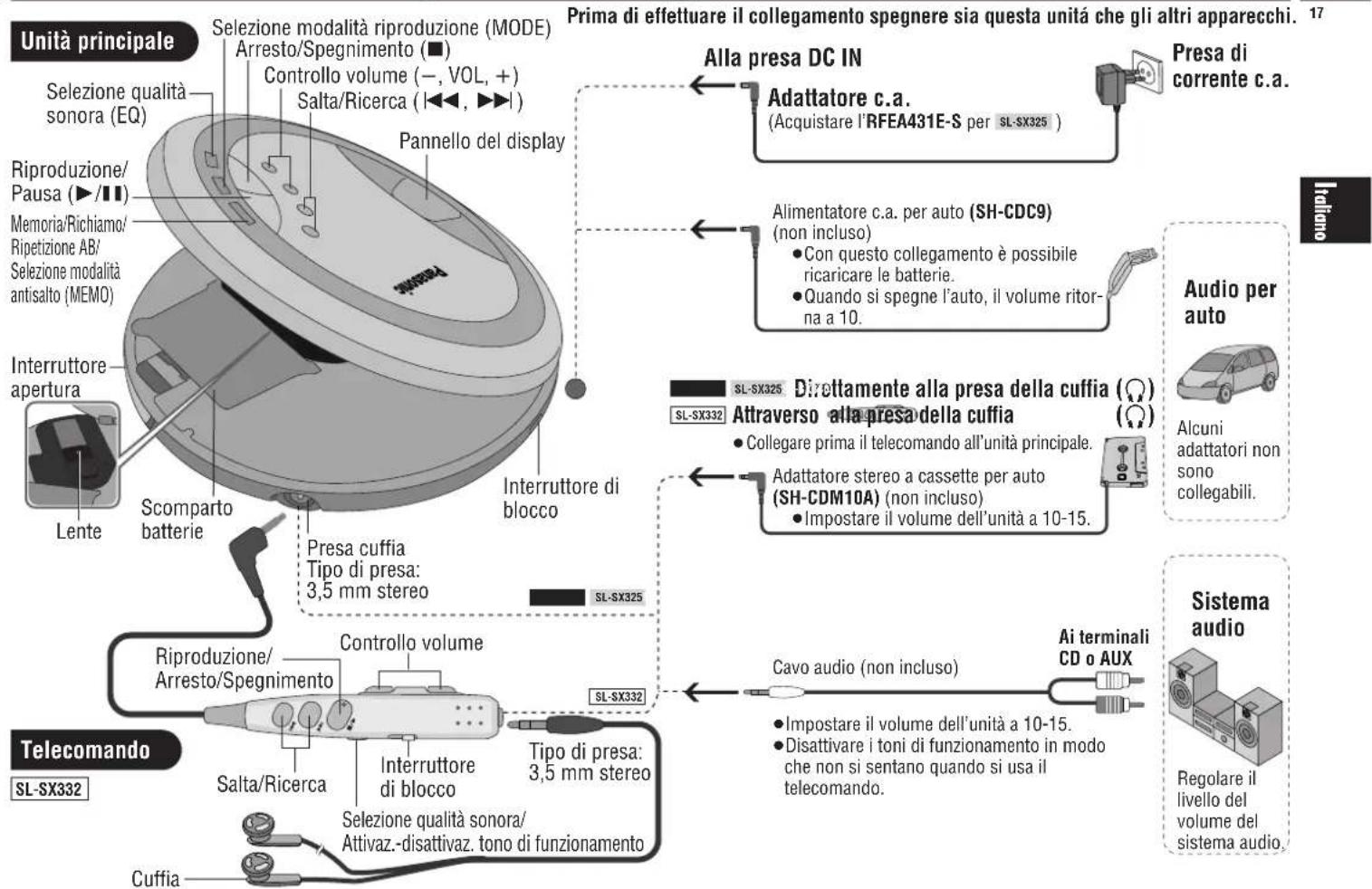

Posizione dei comandi/Collegamento ad altri apparecchi I riferimenti per il telecomando valgono soltanto per il modello SL-SX332. Riproduzione/ Arresto/Spegnimento Alla presa DC IN Sistema audio Regolare il livello del volume del sistema audio. Alimentatore c.a. per auto (SH-CDC9) (non incluso) ≥Con questo collegamento è possibile ricaricare le batterie. ≥Quando si spegne l’auto, il volume ritor- na a 10. Ai terminali CD o AUX Cavo audio (non incluso) Adattatore stereo a cassette per auto (SH-CDM10A) (non incluso) ≥Impostare il volume dell’unità a 10-15. ≥Impostare il volume dell’unità a 10-15. ≥Disattivare i toni di funzionamento in modo che non si sentano quando si usa il telecomando. Interruttore di blocco Presa cuffia Scomparto batterie Controllo volume (j, VOL, i) Controllo volume Selezione qualità sonora/ Attivaz.-disattivaz. tono di funzionamento Selezione modalità riproduzione (MODE) Interruttore apertura Salta/Ricerca (:, 9) Riproduzione/ Pausa (1/;) Arresto/Spegnimento (∫) Salta/Ricerca Selezione qualità sonora (EQ) Memoria/Richiamo/ Ripetizione AB/ Selezione modalità antisalto (MEMO) Cuffia Interruttore di blocco Lente Pannello del display Alcuni adattatori non sono collegabili. Audio per auto Unità principale Telecomando Prima di effettuare il collegamento spegnere sia questa unitá che gli altri apparecchi. Direttamente alla presa della cuffia (Ë) Attraverso alla presa della cuffia (Ë)

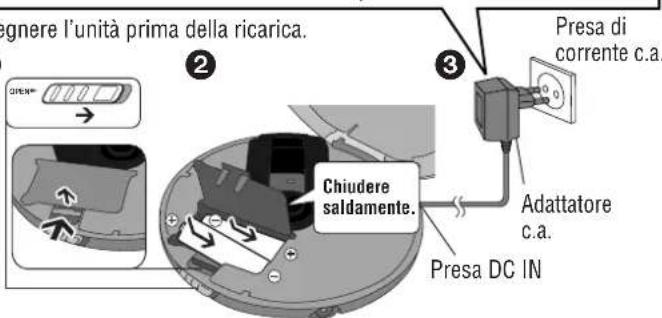

RQT7180 Batterie ricaricabili (non incluse) Caricarle bene prima di usarle la prima volta. Per ragioni di sicurezza l’unità è progettata in modo da rendere impossibile la ricarica di normali batterie. Per eventuali dettagli è consigliabile rivolgersi al proprio rivenditore. Spegnere l’unità prima della ricarica. ≥L’indicatore della batteria ( ) scorre durante la ricarica e scompare una volta terminata (circa da 4 a 5 ore). ≥È possibile ricaricare le batterie prima che queste siano completamente scariche. ≥Chiudere bene il coperchio della batteria in modo ben saldo e a livello con lo scomparto delle batterie. Se il coperchio non è ben chiuso potrebbe graffiare i dischi. Adattatore c.a. Pile a secco (non incluse) Indicatore della batteria L’unità si spegne poco dopo chel’indicatore inizia a lampeggiare. L’indicatore appare quando l’unità è accesa. Alimentazione Batterie speciali ricaricabili Ni-Cd P-3GAVE/2B (2 pezzi) Normali pile a secco/ batterie ricaricabili Presa DC IN Dopo avere scollegato l’adattatore c.a., inserire due pile alcaline “LR6, AA, UM-3”. Inserirle allo stesso modo delle batterie ricaricabili. Generali ∫ Tempo di riproduzione ➪Caratteristiche tecniche, pagina 7 ∫ Rimozione delle batterie Quando l’adattatore AC è connesso l’unità è in modalità di affesa. Quando l’adattatore AC è collegato a una presa di corrente il circuito primario è sempre “sotto tensione”. ≥Prima dell’inizio della riproduzione l’indicatore delle batterie potrebbe lampeggiare, anche se le batterie sono esaurite. Viene visualizzato correttamente non appena inizia la riproduzione.

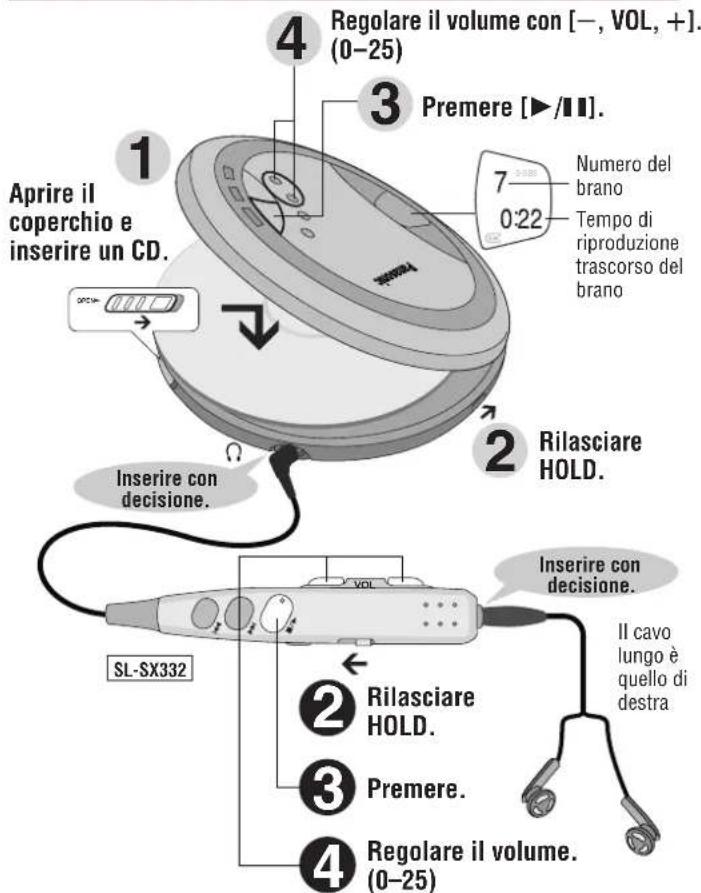

Come usare il prodotto Arresto/Spegnimento Telecomando Unità principale ∫ Per spegnere l’unità mantenere premuto. ∫ Premere di nuovo per spegnere l’unità. Pausa Telecomando Unità principale Premere. Non disponibile. ∫ Premere ancora per riprendere la riproduzione. Aprire il coperchio e inserire un CD. Inserire con decisione. Tempo di riproduzione trascorso del brano Rilasciare HOLD. Premere. Regolare il volume. (0–25) Riproduzione Ricerca Mantenere premuto durante la riproduzione. ≥È possibile eseguire la ricerca soltanto entro il brano attuale durante le modalità di riproduzione programmata, ripetizione di un brano, riproduzione casuale, ripetizione casuale e ripetizione AB. (➪pagina 6) Salto Premere. Premere. Premere. Premere.

] due volte per passare all’inizio del brano precedente durante la riproduzione.

] per saltare al brano precedente durante la riproduzione casuale. (

pagina 6) Telecomando Unità principale Telecomando Unità principale Mantenere premuto durante la riproduzione. Tempo totale di riproduzione Numero dei brani Numero del brano I riferimenti per il telecomando valgono soltanto per il modello SL-SX332. Premere [1/;]. Rilasciare HOLD. Regolare il volume con [s, VOL, r]. (0–25) ∫ Quando si scollega l’alimentazione, il volume torna a 10. Il cavo lungo è quello di destra Inserire con decisione. RQT7180-1Ep16-23.qxd04.1.95:07PMページ19bP on bP oFF SL-SX332S-XBS

RQT7180 Altri metodi di riproduzione Riproduzione programmata Numerodel branoNumero dellasequenzaPremere [:,9] durantel’arresto per selezionare i brani.Premere [MEMO] per registrare.Premere [1/;] percominciare la riproduzione.Ripetere i passi 1 e 2 perregistrare fino a 20 brani. Cambiamento della qualità sonora Ogni volta che si preme [EQ]Si aumentanoi bassiS-XBSpotenziatoSi ottienel’effetto concertoNessun display (annullato) Modalità di riproduzione Ogni volta che si preme [MODE]Ripetizione di un branoRipetizione ditutti i braniCasualeNessun display (annullato)Ripetizionecasuale Sistema antisalto Il sistema riduce al minimo le interruzioni dovute a vibrazioni durante la riproduzione. Per migliorare la qualità del suono si può cambiare il tempo per lamemoria di antisalto.Durante l’arresto, ogni volta che si mantiene premuto [MEMO]Modalità potenziatodel suono, memoriaantisalto di 10 secondiModalità potenziata diantisalto, memoriaantisalto di 45 secondi Disattivazione dei toni di funzionamento del telecomando Mantenere premuto [EQ] finchè appare “bP oFF”. ≥L’effetto può essere diverso fra i diversi tipi di musica. Tono attivato Tono disaltivato I riferimenti per il telecomando valgono soltanto per il modello SL-SX332.∫ Per confermare il contenuto delprogrammaPremere [MEMO] durante la riproduzione del disco.∫ Per annullare la riproduzione programmataPremere [∫].Ripetizione AB (ripetizione del segmentospecificato AB) (➪sotto)∫ Per specificare il segmento ABPremere [MEMO] sul punto di inizio (A) e un’altra volta sul punto della fine (B). ≥Interrompere o saltare (➪pagina 5) per cancellare. ≥Se non si specifica il punto B e si raggiunge la fine del disco, il punto B vieneimpostlato automaticamente e la ripetizione comincia. Si può anche specificaredi nuovo il punto B premendo [MEMO]. Durante la pausaDurante la riproduzione RQT7180-1Ep16-23.qxd04.1.95:07PMページ20RQT7180

Caratteristiche tecniche Audio Frequenza di campionamento: 44,1 kHz N. di canali: 2 (sinistro e destro, stereo) Livello uscita cuffie: max. RMS 6 mWi6 mW/ 16 ≠ (regolabile) Risposta in frequenza: da 20 Hz a 20.000 Hz (da i0 dB a j7 dB) Pickup Fonte di luce: Laser semiconduttore Lunghezza d’onda: 780 nm Generali Alimentazione: Ingresso CC: CC 4,5 V Ingresso adattatore c.a.: CA 220 V–230 V, 50/60 Hz Consumo di corrente: Con adattatore c.a.: 0,8 W In ricarica: 3,2 W SL-SX330SL-SX332SL-SX330SL-SX332 Tempo di ricarica: Circa da 4 a 5 ore ≥Il tempo di riproduzione potrà essere inferiore a seconda delle condizioni operative. ≥Il tempo di riproduzione sarà nettamente inferiore per la riproduzione di CD-RW. Dimensioni (LkAkP): 135k27,7k135 mm Peso: 213 g (con batterie) 168 g (senza batterie) Intervallo temperatura operativa :0 oC–40 oC Intervallo temperatura per la ricarica: 5 oC–40 oC Nota: Le caratteristiche tecniche sono soggette a modifica senza preavviso. Il peso e le dimensioni sono valori approssimativi. Tempo di riproduzione: Usando su una superficie stabile e piana a 25 oC, EQ è disattivato, il blocco è attivato, l’antisalto è su POS 1. I tempi di lettura sono espressi in ore e sono approssimativi. Batterie usate 2 batterie alcaline opzionali 2 batterie ricaricabili opzionali Tempo di riproduzione

Manutenzione Se le superfici sono sporche, pulirle con un panno morbido e asciutto. ≥Non utilizzare mai alcol, diluenti o benzina. ≥Prima di utilizzare panni trattati chimicamente, leggere attentamente le istruzioni che accompagnano il panno. Attenzione ≥Per evitare di danneggiare l’unità non esporla alla diretta luce del sole o al calore, come nel caso di radiatori termici o altro. ≥Interrompere l’uso se si manifestano problemi relativi all’uso delle cuffie o di altre parti a diretto contatto con la pelle. Persistendo nell’uso potrebbero verificarsi eruzioni cutanee o altre reazioni allergiche. ∫ Batterie ≥Non togliere il rivestimento delle batterie e non usare batterie il cui rivestimento sia stato eliminato. ≥Durante l’inserimento delle batterie allineare correttamente il polo i e quello j. ≥Non mischiare batterie di tipo diverso, o batterie vecchie con batterie nuove. ≥Se non si intende usare l’unità per molto tempo rimuovere le batterie. ≥Non buttare le batterie nel fuoco, non cortocircuitarle, non disassemblarle e non sottoporle a calore eccessivo. ≥Non tentare di ricaricare le pile a secco. ≥Quando si trasportano le batterie in una borsa o nelle tasche, assicurarsi che non vengano a contatto con oggetti metallici come collane o altro. Il contatto con i metalli può causare cortocircuiti ed eventualmente un incendio. ∫ Ascolto ≥Non usare cuffie o auricolari con un volume eccessivo. Gli specialisti dell’udito raccomandano di non protrarre l’ascolto per tempi troppo lunghi. ≥Se si sente un ronzio nell’orecchio, ridurre il volume o interrompere l’uso. ≥Non utilizzare il prodotto quando si guida un veicolo. C’è il rischio di provocare a incidenti ed è proibito in molti paesi. ≥In situazioni di potenziale rischio sarebbe sempre bene usare l’unità con prudenza o interromperne l’uso. ≥Anche se le cuffie o gli auricolari utilizzati sono del tipo aperto e consentono di udire i suoni esterni, non alzare il volume al punto da non riuscire più a sentire i rumori esterni. ∫ CD ≥Non utilizzare dischi CD di forma irregolare. ≥Non utilizzare dischi al di fuori delle specifiche. ≥Non utilizzare CD con etichette realizzate con stampanti disponibili sul mercato. ≥Non utilizzare CD con etichette o adesivi che si stiano scollando o con adesivi che perdano sostanze dal lato inferiore. RQT7180-1Ep16-23.qxd04.1.95:07PMページ21Impossibile ricaricare. Nel corso della ricarica l’adattatore c.a. si scalda. Le batterie si ricaricano in tempi molto lunghi. Il tempo di riproduzione dopo la ricarica è breve. L’indicazione delle batterie non appare o non è corretta. L’unità smette di funzionare. Non avviene la riproduzione. Non si sente alcun suono o vi sono rumori elevati. La riproduzione non riprende dal punto in cui era stata interrotta. La riproduzione non inizia dal primo brano. Non è possibile specificare il segmento A-B. L’unità non funziona quando è collegata ad altri dispositivi. Non si sente il tono di funzionamento del telecomando. Il telecomando non funziona correttamente. SL-SX332

RQT7180 Prima di richiedere l’assistenza, eseguire i controlli illustrati qui di seguito. Se rimangono dubbi sui controlli da effettuare o le soluzioni proposte nella tabella non risolvono il problema, consultare il proprio rivenditore.

Non si stanno usando le speciali batterie ricaricabili (

pagina 4). ≥Inserire due batterie prima di iniziare l’operazione di ricarica. ≥L’unità deve essere spenta prima di iniziare la ricarica. È una caratteristica normale. In alcune condizioni, la ricarica delle batterie può richiedere fino a un massimo di 6 ore. ≥L’eventualità potrebbe presentarsi in occasione della prima ricarica delle batterie o a seguito di una lunga pausa di utilizzo. L’autonomia di riproduzione dovrebbe essere ripristinata dopo alcune ricariche. ≥Le batterie possono scaricarsi se l’adattatore c.a. viene lasciato collegato una volta completata la ricarica. ≥L’indicazione non appare quando è collegato l’adattatore c.a.. ≥In alcune condizioni l’indicazione delle batterie può non essere corretta. Scollegare e quindi ricollegare tutte le fonti di alimentazione (batterie e adattatore c.a.). Soluzione dei problemi ≥La funzione HOLD è attiva. Rilasciare HOLD (➪pagina 5). ≥Le batterie potrebbero essersi scaricate. (➪pagina 4) (Se la riproduzione è estremamente breve anche dopo che si sono ricaricate completamente le batterie, queste potrebbero aver superato il termine della loro durata. Le batterie ricaricabili possono essere ricaricate 300 volte circa.) ≥Il disco non è inserito correttamente. ≥Il disco è graffiato o sporco. (Brani saltati.) ≥C’è dell’umidità sulla lente. Attendere un’ora e riprovare. ≥La lente è sporca: pulire con un soffiatore (prodotto consigliato: SZZP1038C). Se sulla lente rimangono le impronte digitali, pulirle con un tamponcino. ≥Verificare che le spine siano ben inserite. ≥Pulire le spine con un panno pulito. ≥Se l’unità prende qualche colpo l’indicazione del tempo di riproduzione trascorso scompare e il suono si interrompe. ≥Questa funzione non è attivata se si apre il coperchio mentre l’unità è nella modalità di arresto.

La funzione non è attivata durante la riproduzione casuale.

La funzione può non essere attivata in alcune condizioni operative. ≥Potrebbe essere attivota la modalità di riproduzione casuale (➪pagina 6). ≥La riproduzione riprende dal brano in cui la lettura si è interrotta l’ultima volta (la riproduzione può iniziare da un brano diverso se si cambiano i dischi dopo aver spento il lettore). Potrebbe non essere possibile specificare il segmento A o il segmento B alla fine del disco. Assicurarsi di avere collegato gli altri dispositivi attraverso il telecomando. Gli altoparlanti collegati direttamente all’unità dovrebbero avere un’impedenza uguale o minore a 1 k

Il tono di funzionamento potrebbe essere disattivato (➪pagina 6). Per far funzionare questa unità usare solo il telecomando fornito con il prodotto. Indicazioni sul display I riferimenti per il telecomando valgono soltanto per il modello SL-SX332.

La funzione HOLD è attiva. Rilasciare HOLD (➪pagina 5). ≥Non è stato inserito alcun disco o il disco non è stato inserito correttamente. ≥È stato inserito un disco che questa unità non è in grado di riprodurre. Il coperchio del disco è aperto. Il programma contiene già 20 brani. RQT7180-1Ep16-23.qxd04.1.95:07PMページ22Assurez-vous que l’emballage contient bien tous les accessoires suivants. RQT7180
