MANUAL DE UTILIZADOR SLSX325 PANASONIC

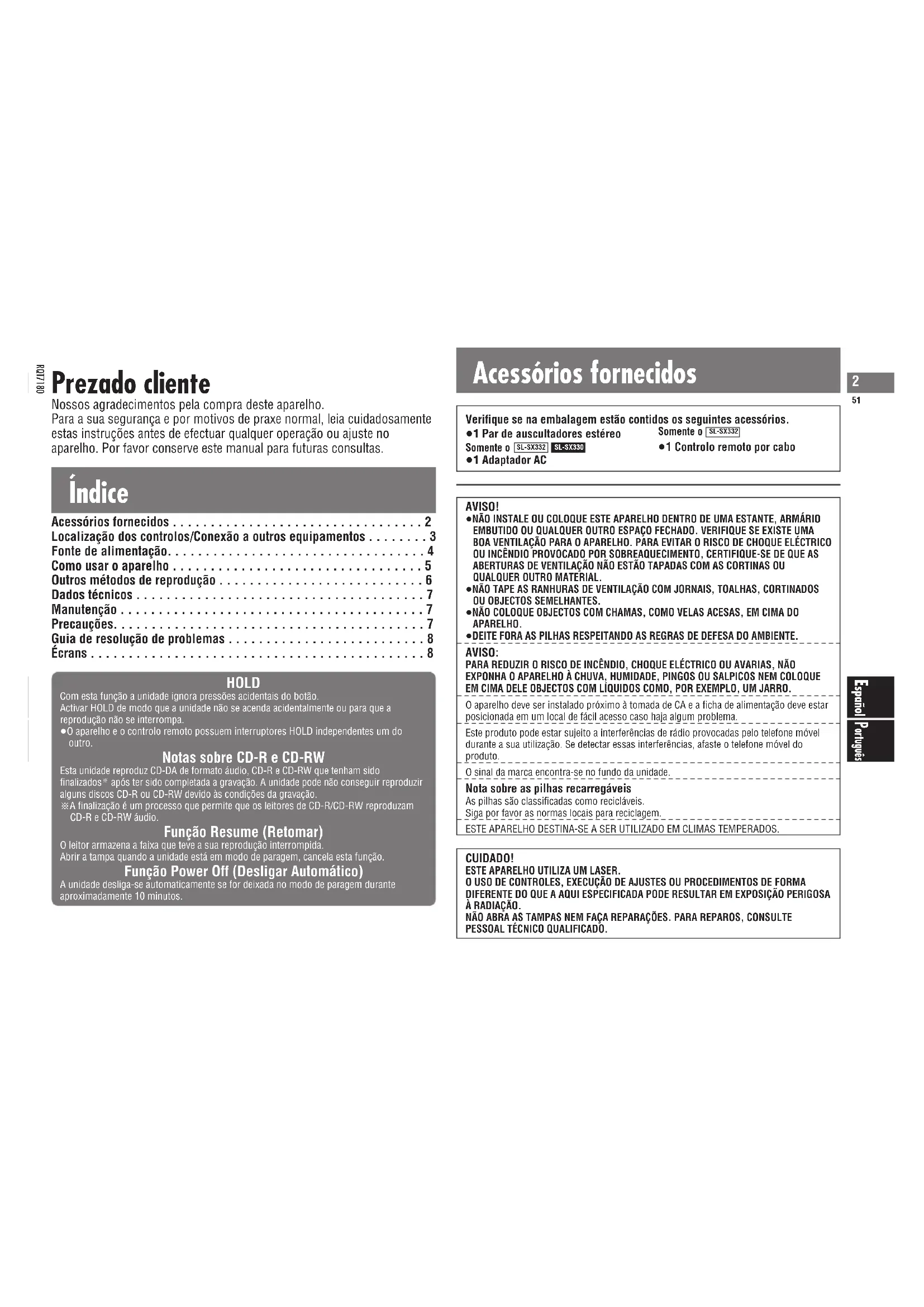

• ≥1 Par de auscultadores estéreo Somente o ≥1 Adaptador AC Somente o ≥1 Controlo remoto por cabo SL-SX332SL-SX330SL-SX332 Índice Prezado cliente Nossos agradecimentos pela compra deste aparelho. Para a sua segurança e por motivos de praxe normal, leia cuidadosamente estas instruções antes de efectuar qualquer operação ou ajuste no aparelho. Por favor conserve este manual para futuras consultas. HOLD Com esta função a unidade ignora pressões acidentais do botão.Activar HOLD de modo que a unidade não se acenda acidentalmente ou para que a reprodução não se interrompa.≥O aparelho e o controlo remoto possuem interruptores HOLD independentes um dooutro. Notas sobre CD-R e CD-RW Esta unidade reproduz CD-DA de formato áudio, CD-R e CD-RW que tenham sidofinalizados após ter sido completada a gravação. A unidade pode não conseguir reproduziralguns discos CD-R ou CD-RW devido às condições da gravação. §A finalização é um processo que permite que os leitores de CD-R/CD-RW reproduzam CD-R e CD-RW áudio. Função Resume (Retomar) O leitor armazena a faixa que teve a sua reprodução interrompida.Abrir a tampa quando a unidade está em modo de paragem, cancela esta função. Função Power Off (Desligar Automático) A unidade desliga-se automaticamente se for deixada no modo de paragem durante aproximadamente 10 minutos. Acessórios fornecidos Acessórios fornecidos p. 2
• Localização dos controlos/Conexão a outros equipamentos p. 3
• Fonte de alimentação p. 4
• Como usar o aparelho p. 5
• Outros métodos de reprodução p. 6
• Dados técnicos p. 7
• Manutenção p. 7
• Precauções p. 7
• Guia de resolução de problemas p. 8
• Écrans CUIDADO! ESTE APARELHO UTILIZA UM LASER.O USO DE CONTROLES, EXECUÇÃO DE AJUSTES OU PROCEDIMENTOS DE FORMA DIFERENTE DO QUE A AQUI ESPECIFICADA PODE RESULTAR EM EXPOSIÇÃO PERIGOSAÀ RADIAÇÃO.NÃO ABRA AS TAMPAS NEM FAÇA REPARAÇÕES. PARA REPAROS, CONSULTEPESSOAL TÉCNICO QUALIFICADO. AVISO! ≥NÃO INSTALE OU COLOQUE ESTE APARELHO DENTRO DE UMA ESTANTE, ARMÁRIOEMBUTIDO OU QUALQUER OUTRO ESPAÇO FECHADO. VERIFIQUE SE EXISTE UMABOA VENTILAÇÃO PARA O APARELHO. PARA EVITAR O RISCO DE CHOQUE ELÉCTRICOOU INCÊNDIO PROVOCADO POR SOBREAQUECIMENTO, CERTIFIQUE-SE DE QUE ASABERTURAS DE VENTILAÇÃO NÃO ESTÃO TAPADAS COM AS CORTINAS OUQUALQUER OUTRO MATERIAL.≥NÃO TAPE AS RANHURAS DE VENTILAÇÃO COM JORNAIS, TOALHAS, CORTINADOSOU OBJECTOS SEMELHANTES.≥NÃO COLOQUE OBJECTOS COM CHAMAS, COMO VELAS ACESAS, EM CIMA DO APARELHO.≥DEITE FORA AS PILHAS RESPEITANDO AS REGRAS DE DEFESA DO AMBIENTE. AVISO: PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELÉCTRICO OU AVARIAS, NÃOEXPONHA O APARELHO À CHUVA, HUMIDADE, PINGOS OU SALPICOS NEM COLOQUEEM CIMA DELE OBJECTOS COM LÍQUIDOS COMO, POR EXEMPLO, UM JARRO.O aparelho deve ser instalado próximo à tomada de CA e a ficha de alimentação deve estarposicionada em um local de fácil acesso caso haja algum problema.Este produto pode estar sujeito a interferências de rádio provocadas pelo telefone móveldurante a sua utilização. Se detectar essas interferências, afaste o telefone móvel do produto.O sinal da marca encontra-se no fundo da unidade. Nota sobre as pilhas recarregáveis As pilhas são classificadas como recicláveis.Siga por favor as normas locais para reciclagem.ESTE APARELHO DESTINA-SE A SER UTILIZADO EM CLIMAS TEMPERADOS. RQT7180-1Ep44-51.qxd04.1.95:05PMページ513 p. 8

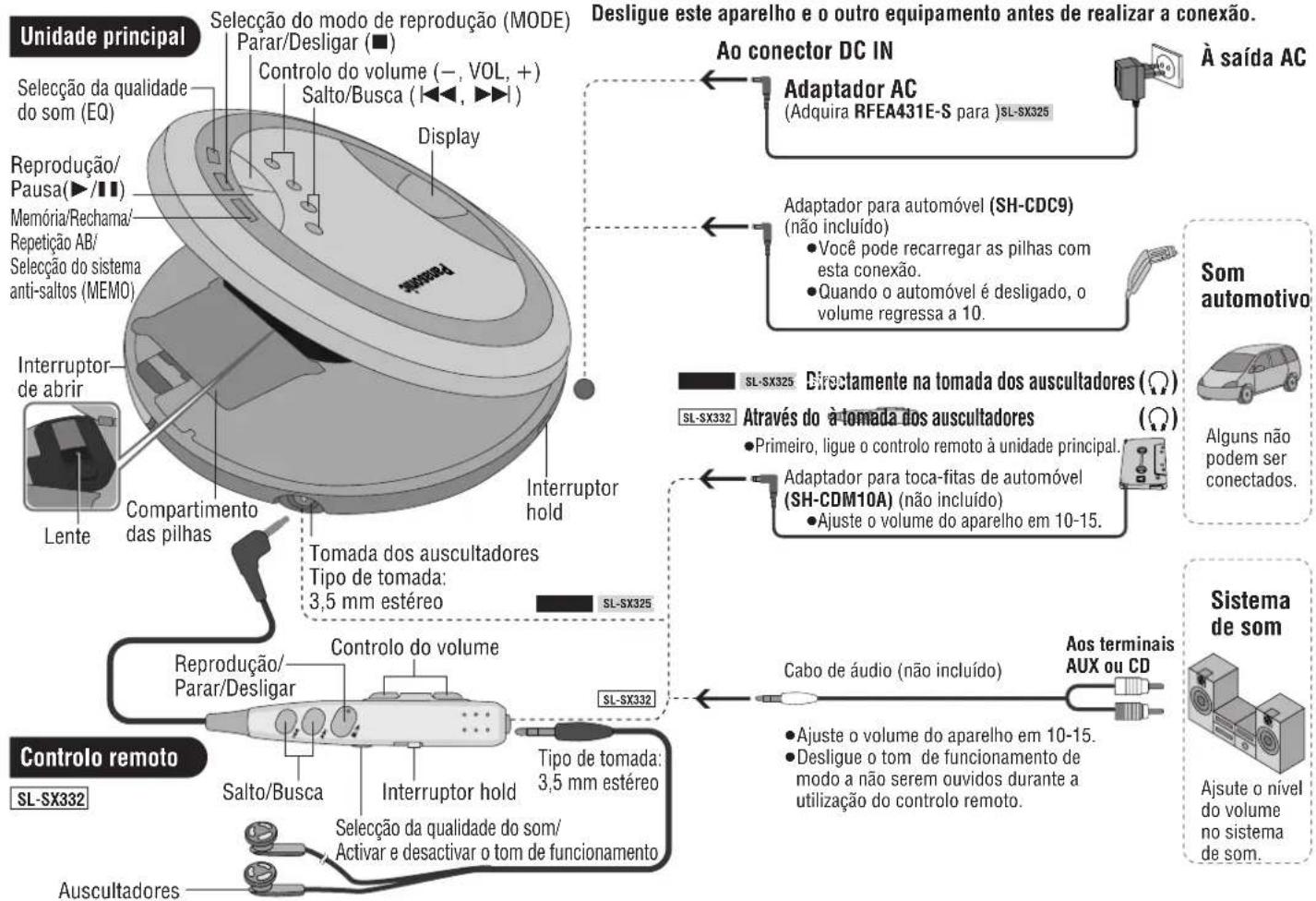

RQT7180 Localização dos controlos/Conexão a outros equipamentos Ao conector DC IN Sistema de som Ajsute o nível do volume no sistema de som. Adaptador AC (Adquira RFEA431E-S para ) SL-SX325 Adaptador para automóvel (SH-CDC9) (não incluído) ≥Você pode recarregar as pilhas com esta conexão. ≥Quando o automóvel é desligado, o volume regressa a 10. Aos terminais AUX ou CD Cabo de áudio (não incluído) Adaptador para toca-fitas de automóvel (SH-CDM10A) (não incluído)

Ajuste o volume do aparelho em 10-15. ≥Ajuste o volume do aparelho em 10-15. ≥Desligue o tom de funcionamento de modo a não serem ouvidos durante a utilização do controlo remoto. Interruptor hold Tomada dos auscultadores Tipo de tomada: 3,5 mm estéreo Compartimento das pilhas Controlo do volume (j, VOL, i) Controlo do volume Selecção da qualidade do som (EQ) Selecção do modo de reprodução (MODE) Interruptor de abrir Salto/Busca (:, 9) Reprodução/ Pausa(1/;) Parar/Desligar (∫) Reprodução/ Parar/Desligar Salto/Busca Selecção da qualidade do som/ Activar e desactivar o tom de funcionamento Memória/Rechama/ Repetição AB/ Selecção do sistema anti-saltos (MEMO) Auscultadores Interruptor hold Lente Display Alguns não podem ser conectados. Som automotivo Unidade principal Controlo remoto Desligue este aparelho e o outro equipamento antes de realizar a conexão. As referências ao controlo remoto aplicam-se apenas ao modelo SL-SX332. Directamente na tomada dos auscultadores (Ë) SL-SX325SL-SX330 Através do à tomada dos auscultadores (Ë)

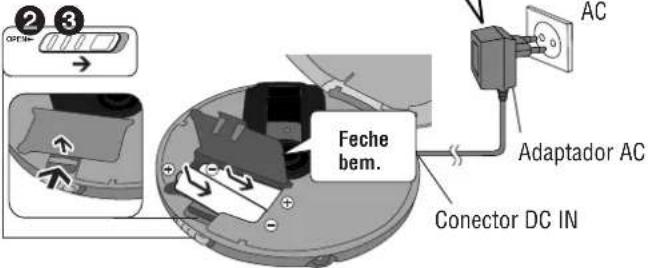

Português Pilhas recarregáveis (não incluídas) Recarregue as pilhas antes da primeira utilização. Como precaução de segurança, esta unidade está construída de modo a ser impossível recarregar pilhas normais. Para mais detalhes, consulte o revendedor. ≥O indicador da pilha ( ) activa-se durante o carregamento e desaparece no final do mesmo (cerca de 4 ou 5 horas). ≥Você pode recarregar as pilhas antes que estas descarreguem-se completamente. ≥Coloque a tampa do compartimento das pilhas de modo que permaneça segura e fixa ao compartimento. Se ficar frouxa, poderá danificar os seus discos. Adaptador AC Pilhas secas (não incluídas) Indicador do estado da pilha O aparelho desliga-se logo após oindicador iniciar a lampejar. O indicador aparece quando o aparelho está ligado. Geral ∫ Tempo de reprodução ➪Dados técnicos, página 7 ∫ Remoção das pilhas Quando o adaptador CA estiver ligado, o aparelho permanece em condição de standby. O circuito principal permanece activado por todo o tempo que o adaptador estiver ligado à corrente eléctrica. Fonte de alimentação Pilhas especiais recarregáveis Ni-Cd P-3GAVE/2B (conjunto de 2) Pilhas secas normais/ pilhas recarregáveis Conector DC IN Após desligar o adaptador AC, insira duas pilhas alcalinas “LR6, AA, UM-3”. Insira-as do mesmo modo que as pilhas recarregáveis. ≥Antes de a reprodução ter início, é possível que o indicador das pilhas pisque, embora as pilhas não estejam ainda totalmente descarregadas. Aparece correctamente quando é iniciada a reprodução. ∫ Para SL-SX325 Certifique-se de que obtém o adaptador AC opcional RFEA431E-S. Desligue o aparelho antes de recarregar. À saída

RQT7180 Como usar o aparelho Parar/Desligar Controlo remoto Unidade principal ∫ Mantenha pressionado paradesligar o aparelho.∫ Pressione novamente paradesligar o aparelho. Pausa Controlo remoto Unidade principal Pressione. Não disponível.

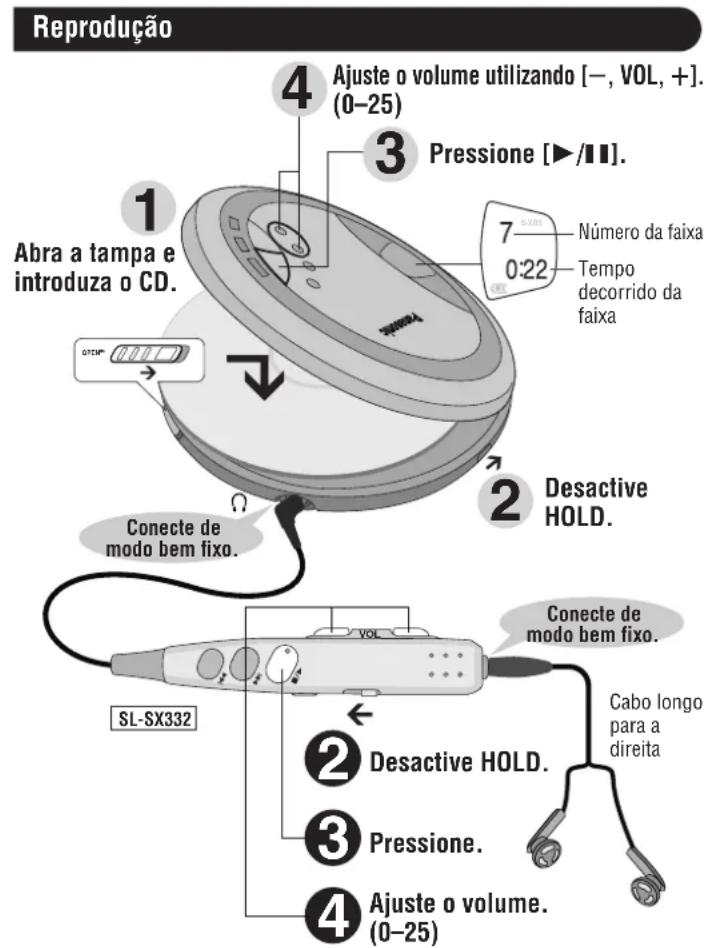

Pressione novamente para recomeçar a reprodução. Abra a tampa e introduza o CD. Conecte de modo bem fixo. Tempo decorrido da faixa Desactive HOLD. Pressione. Ajuste o volume. (0–25) Reprodução Busca Mantenha pressionado durante a reprodução. ≥Você pode efectuar a busca somente dentro da faixa corrente durante o modo de reproduçãoprogramada, repetição de uma faixa, reprodução aleatória, repetição aleatória e repetição AB(➪página 6). Salto Pressione. Pressione. Pressione. Pressione. ≥Pressione [:] duas vezes para saltar para o início da faixa anterior durante a reprodução. ≥Você não pode utilizar [:] para saltar para a faixa anterior durante a reprodução aleatória (➪página 6). Controlo remoto Unidade principal Controlo remoto Unidade principal Mantenha pressionado durante a reprodução. Tempo total dereproduçãoNúmero de faixas As referências ao controlo remoto aplicam-se apenas ao modelo SL-SX332. Número da faixa Pressione [1/;]. Desactive HOLD. Ajuste o volume utilizando [s, VOL, r]. (0–25) ∫ O volume regressa ao nível 10 quando desliga a fonte de alimentação. Cabo longo para a direita S-XBS

SL-SX332 Conecte de modo bem fixo. RQT7180-1Ep52-57.qxd04.1.95:04PMページ54∫ Especificar o segmento ABPressione [MEMO] no ponto de início (A) e outra vez no ponto de término (B). ≥Parar ou saltar (➪página 5) para cancelar. ≥Se não especificar o ponto B e o disco chegar ao fim, o ponto B é especificadoautomaticamente e começa a repetição. Pode também especificar o ponto Boutra vez pressionando [MEMO]. S-XBS

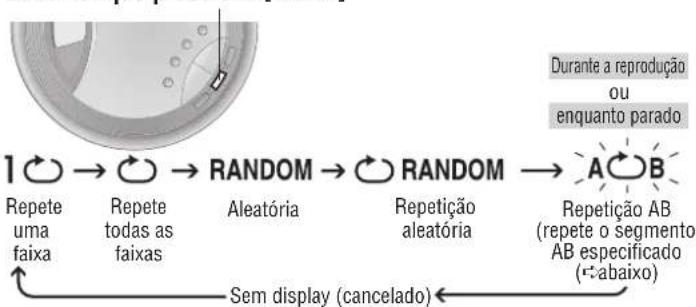

Português Outros métodos de reprodução Reprodução programada Pressione [:,9] enquanto parado para seleccionar as faixas. Pressione [MEMO] para registar. Pressione [1/;] para iniciar a reprodução. Repita os passos 1 e 2 para registar até 20 faixas. Mudando a qualidade do som Cada vez que pressione [EQ] Reforça osbaixosSom tipoConcert HallSem display (cancelado) Modo de reprodução Cada vez que pressione [MODE] Repete uma faixaRepetetodas asfaixasAleatóriaSem display (cancelado)Repetiçãoaleatória Sistema Anti-Saltos Este sistema reduz a um mínimo os saltos causados por vibração. Você pode variar o tempo da memória anti-saltos para melhorar a qualidade sonora. Cada vez que manter pressionado [MEMO] no modo de paragem Desligar o tom de funcionamento do controlo remoto Mantenha pressionado [EQ] até que apareça “bP oFF”. As referências ao controlo remoto aplicam-se apenas ao modelo SL-SX332.≥O efeito pode variar de acordo com os diversos tipos de música.Som activado Som desactivadoNúmero desequênciaNúmeroda faixa∫ Para confirmar o conteúdo doprograma∫ Pressione [MEMO] enquanto odisco está a ser reproduzido.∫ Para cancelar a reprodução programada∫ Pressione [∫].SL-SX332SL-SX332S-XBSintensificadoRepetição AB (repete o segmentoAB especificado

abaixo)Modo de melhora daqualidade de som,memória anti-saltos de 10 segundosModo de melhora daqualidade de anti-salto,memória anti-saltos de 45 segundos enquanto paradoDurante a reprodução RQT7180-1Ep52-57.qxd04.1.95:04PMページ55≥Não exponha o aparelho à luz solar directa e não o coloque em locais quentes, caso contrário corre-se sérios riscos de danos ao aparelho. ≥Deixe de utilizar o aparelho caso sinta desconforto com os auscultadores ou outras partes que entram em contacto directo com a pele. O uso contínuo destas peças pode causar irritações ou reacções alérgicas. ∫ Pilhas ≥Não retire a cobertura das pilhas nem utilize pilhas cuja cobertura esteja descascando. ≥Preste atenção aos pólos i e j para introduzir correctamente as pilhas novas. ≥Não misture pilhas de tipos diferentes nem pilhas novas com pilhas usadas. ≥Remova as pilhas caso não se deseje usar o aparelho por um longo tempo. ≥Não deite as pilhas no fogo, não faça curto-circuito, não as desmonte e nem submeta-as a temperaturas altas. ≥Não tente recarregar as pilhas secas. ≥Ao transportar as pilhas numa bolsa, certifique-se de que não existam objectos metálicos como colares, no interior da bolsa, junto as pilhas. O contacto com objectos metálicos pode causar um curto-circuito e, consequentemente, risco de incêndio. ∫ Escuta ≥Não escute com os auscultadores ou auriculares com o volume muito elevado. Os especialistas em audição advertem contra a escuta prolongada. ≥Se sentir um zumbido nos ouvidos, reduza o volume ou interrompa a escuta. ≥Não use ao conduzir um veículo motorizado. Poderá criar situações de perigo no trânsito e é ilegal em muitas áreas. ≥Deverá ter muito cuidado ou interromper o uso em situações potencialmente pergigosas. ≥Mesmo se os seus auscultadores ou auriculares forem do tipo aberto, concebidos para lhe permitir ouvir sons exteriores, não regule o volume tão alto que não permita escutar o que se passa ao seu redor. ∫ CD (discos compactos) ≥Não utilize discos compactos de formato irregular. ≥Não utilize discos não especificados. ≥Não utilize discos compactos impressos através de impressoras de etiquetas disponíveis no mercado. ≥Não utilize discos compactos com etiquetas ou autocolantes que estejam a descolar, ou com material adesivo exposto.

RQT7180 Dados técnicos Áudio Frequência de amostragem: 44,1 kHz No de canais: 2 (esquerdo e direito, estéreo) Nível de saída do auscultador: RMS máx. 6 mWi6 mW/ 16 ≠ (ajustável) Resposta de frequência: 20 Hz a 20.000 Hz (i0 dB a j7 dB) Captação Fonte de luz: Laser semicondutor Comprimento de onda: 780 nm Geral Alimentação: Entrada CC: DC 4,5 V Entrada do adaptador CA: CA 220 V–230 V, 50/60 Hz Consumo de energia: Ao usar o adaptador CA: 0,8 W Recarregando: 3,2 W SL-SX330SL-SX332SL-SX330SL-SX332 Tempo de recarregamento: Cerca de 4 ou 5 horas

O tempo de reprodução poderá ser menor de acordo com as condições de operação. ≥O tempo de reprodução pode ser consideravelmente reduzido ao reproduzir CD-RW. Dimensões (LkAkP): 135k27,7k135 mm Peso: 213 g (com pilhas) 168 g (sem pilhas) Gama de temperatura de operação: 0 oC–40 oC Gama de temperatura de recarregamento: 5 oC–40 oC Nota: As especificações estão sujeitas a alteração sem prévio aviso. O peso e as dimensões são valores aproximados. Tempo de reprodução: Utilizando sobre uma superfície plana e estável, a uma temperatura ambiente de 25 oC com EQ cancelado, função Hold activada, sistema anti-saltos em POS 1. Tempo de reprodução aproximado em horas. Pilhas usadas 2 pilhas alcalinas (opcional) 2 pilhas recarregáveis (opcional) Tempo de reprodução

Manutenção Se as superfícies estiverem sujas, limpe-as com um pano macio e seco. ≥Jamais utilize álcool, diluente ou benzina para limpar este aparelho. ≥Antes de utilizar um pano quimicamente tratado, leia cuidadosamente as instruções que acompanham o pano. Precauções RQT7180-1Ep52-57.qxd04.1.95:04PMページ56Impossível recarregar.O adaptador CA aquece-se durante orecarregamento.As pilhas empregammuito tempo pararecarregar.O tempo de reproduçãoé muito curto mesmoapós o recarregamentodas pilhas.A indicador da pilha nãoaparece ou é incorrecto.A unidade interrompe ofuncionamento.Não reproduz.Nenhum som oupresença excessiva derumor.A reprodução nãorecomeça da faixa naqual a reprodução foiinterrompida.A reprodução nãocomeça da primeirafaixa.Não é possívelespecificar o segmento AB. A unidade funciona malquando ligada a outroequipamento.Impossível ouvir o somde funcionamento docontrole remoto.O controlo remoto nãofunciona devidamente.SL-SX332RQT7180

Português Antes de solicitar assistência, efectue as seguintes averiguações. Se você tiver dúvidas sobre como efectuar estas averiguações, ou se a solução indicada na tabela não for útil, consulte o revendedor para maiores esclarecimentos. ≥A função HOLD está activada. Desactive HOLD (➪página 5). ≥As pilhas podem estar gastas (➪página 4). (Se o tempo de reprodução for extremamente curto mesmo após ter recarregado as pilhas, significa que a vida útil das pilhas acabou. Pilhas recarregáveis podem ser recarregadas aproximadamente 300 vezes.)≥O disco não foi correctamente introduzido.≥O disco está arranhado ou sujo. (Salto nas faixas musicais.)≥Condensação na lente. Aguarde cerca de uma hora e tente novamente.≥A lente está suja: limpe-a com um soprador (produtorecomendado: SZZP1038C). Se a lente tiver marcas dededos, limpe-a suavemente com um cotonete. Certifique-se de que as fichas estejam bem fixos no conector.≥Limpe as fichas com um pano limpo.≥O tempo decorrido de reprodução desaparece e o som éinterrompido no caso de vibrações contínuas.≥Esta função não opera se abrir a tampa enquanto o aparelho está no modo paragem.≥Esta função não opera durante a reprodução aleatória.≥Pode não funcionar correctamente em determinadas condições. Pode estar activado o modo de reprodução aleatória ( página 6).≥A reprodução recomeça a partir da faixa onde foi interrompida(a reprodução pode recomeçar a partir de uma faixa diferentese trocou o disco depois de desligar o aparelho).Não é possível especificar o segmento A ou B no final do disco.Certifique-se de que o outro equipamento é ligado através docontrolo remoto. Os altifalantes ligados directamente à unidadedevem ter uma impedância de 1 k≠ ou menos. O tom de funcionamento pode estar desactivado (➪página 6). Use somente o controlo remoto fornecido para esta unidade.≥Você não está a usar as pilhas recarregáveis especiais (➪página 4). Você deve introduzir duas pilhas para que seja possível recarregar.≥A unidade deve estar desligada para que seja possível recarregar.Isto é normal.As pilhas podem empregar um máximo de 6 horas pararecarregar-se em determinadas condições.≥Esta situação pode ocorrer após a primeira vez que as pilhas são recarregadas ou se não tiverem sido utilizadas durante um longo período de tempo. O tempo de reprodução será redefinido após algumas recargas. As pilhas podem descarregar-se se você deixar o adaptador CAligado depois de ter terminado o recarregamento. O indicador não aparece quando o adaptador CA está ligado.≥O indicador não aparece correctamente sob determinadascondições.Desligue e ligue novamente a alimentação (pilhas e adaptador CA). Guia de resolução de problemas Écrans As referências ao controlo remoto aplicam-se apenas ao modelo SL-SX332.

A função HOLD está activada. Desactive HOLD (➪página 5).≥Você não introduziu um disco ou o disco não foi correctamente introduzido. Você introduziu um disco que esta unidade não podereproduzir.A tampa do compartimento do disco está aberta.O programa já contém 20 faixas musicais. RQT7180-1Ep52-57.qxd04.1.95:04PMページ57Gpobepvte hajn≠ne ˙tnx gpnhaljeÒhocteØ b kaptohhoØ ygakobo≠hoØ kopo°ke.
