MANUAL DE UTILIZADOR SLJ900 PANASONIC

• RQT6608 Controlo remoto com fio p. 1
• Transformador CA p. 1
• Cabo de alimentação CA p. 1
• Auscultadores estéreo p. 1
• Carregador de pilha/Altifalante p. 1
• Caixa externa de pilhas p. 1
• Pilhas recarregáveis Ni-Cd p. 2
• Estojo de transporte de pilhas Verifique se na embalagem estão contidos os seguintes acessórios. Pilhas recarregáveis de substituição aconselhadas: Pilhas recarregáveis de hidrato metálico de níquel (HHF-AZ01/HHF-1P) Nota O cabo de alimentação CA incorporado deve ser usado somente com o presente aparelho. Não o use com outros equipamentos. Índice CUIDADO! ESTE APARELHO UTILIZA UM LASER. O USO DE CONTROLES, EXECUÇÃO DE AJUSTES OU PROCEDIMENTOS DE FORMA DIFERENTE DO QUE A AQUI ESPECIFICADA PODE RESULTAR EM EXPOSIÇÃO PERIGOSA À RADIAÇÃO. NÃO ABRA AS TAMPAS NEM FAÇA REPARAÇÕES. PARA REPAROS, CONSULTE PESSOAL TÉCNICO QUALIFICADO. AVISO! ≥NÃO INSTALE OU COLOQUE ESTE APARELHO DENTRO DE UMA ESTANTE, ARMÁRIO EMBUTIDO OU QUALQUER OUTRO ESPAÇO FECHADO. VERIFIQUE SE EXISTE UMA BOA VENTILAÇÃO PARA O APARELHO. PARA EVITAR O RISCO DE CHOQUE ELÉCTRICO OU INCÊNDIO PROVOCADO POR SOBREAQUECIMENTO, CERTIFIQUE-SE DE QUE AS ABERTURAS DE VENTILAÇÃO NÃO ESTÃO TAPADAS COM AS CORTINAS OU QUALQUER OUTRO MATERIAL. ≥NÃO TAPE AS RANHURAS DE VENTILAÇÃO COM JORNAIS, TOALHAS, CORTINADOS OU OBJECTOS SEMELHANTES. ≥NÃO COLOQUE OBJECTOS COM CHAMAS, COMO VELAS ACESAS, EM CIMA DO APARELHO. ≥DEITE FORA AS PILHAS RESPEITANDO AS REGRAS DE DEFESA DO AMBIENTE. AVISO: PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELÉCTRICO OU AVARIAS, NÃO EXPONHA O APARELHO À CHUVA, HUMIDADE, PINGOS OU SALPICOS NEM COLOQUE EM CIMA DELE OBJECTOS COM LÍQUIDOS COMO, POR EXEMPLO, UM JARRO. Nota sobre as pilhas recarregáveis As pilhas são classificadas como recicláveis. Siga por favor as normas locais para reciclagem. Este produto pode estar sujeito a interferências de rádio provocadas pelo telefone móvel durante a sua utilização. Se detectar essas interferências, afaste o telefone móvel do produto. O sinal da marca encontra-se no fundo da unidade. ESTE APARELHO DESTINA-SE A SER UTILIZADO EM CLIMAS TEMPERADOS. Prezado cliente Nossos agradecimentos pela compra deste aparelho. Para a sua segurança e por motivos de praxe normal, leia cuidadosamente estas instruções antes de efectuar qualquer operação ou ajuste no aparelho. Por favor conserve este manual para futuras consultas. Reprodução de files MP3 Este aparelho pode reproduzir files MP3 gravados para CDs. Hold Com esta função a unidade ignora pressões acidentais do botão. Activar HOLD de modo que a unidade não se acenda acidentalmente ou para que a reprodução não se interrompa. ∫ O aparelho e o controlo remoto possuem interruptores HOLD independentes um do outro. Notas sobre CD-R e CD-RW Esta unidade pode reproduzir CD-R e CD-RW gravados com CD-DA ou MP3. Use CDs para gravação áudio de tipo CD-DA e finalize-o p. 1

ao terminar a gravação. A unidade pode não ser capaz de reproduzir alguns discos devido às condições de gravação.

• Um processo que deve ser realizado após a gravação. Este processo habilita os leitores de CD-R/CD-RW para a reprodução do CD-R e CD-RW áudio. Função Resume (Retomar) O leitor memoriza a faixa no momento em que foi interrompida a reprodução. A substituição do disco cancela esta função. Função Power Off (Desligar Automático) Se a unidade for deixada em modo de paragem durante, aproximadamente, 10 minutos, a unidade desliga-se automaticamente. Acessórios fornecidos Acessórios fornecidos p. 2
• Localização dos controlos/Conexão a outros equipamentos p. 3
• Fonte de alimentação p. 4
• Como usar o aparelho p. 5
• Outros métodos de reprodução p. 6
• Reprodução de MP3 p. 7
• Dados técnicos p. 8
• Manutenção p. 8
• Precauções p. 8
• Écrans p. 8
• Guia de resolução de problemas RQT6608 p. 9

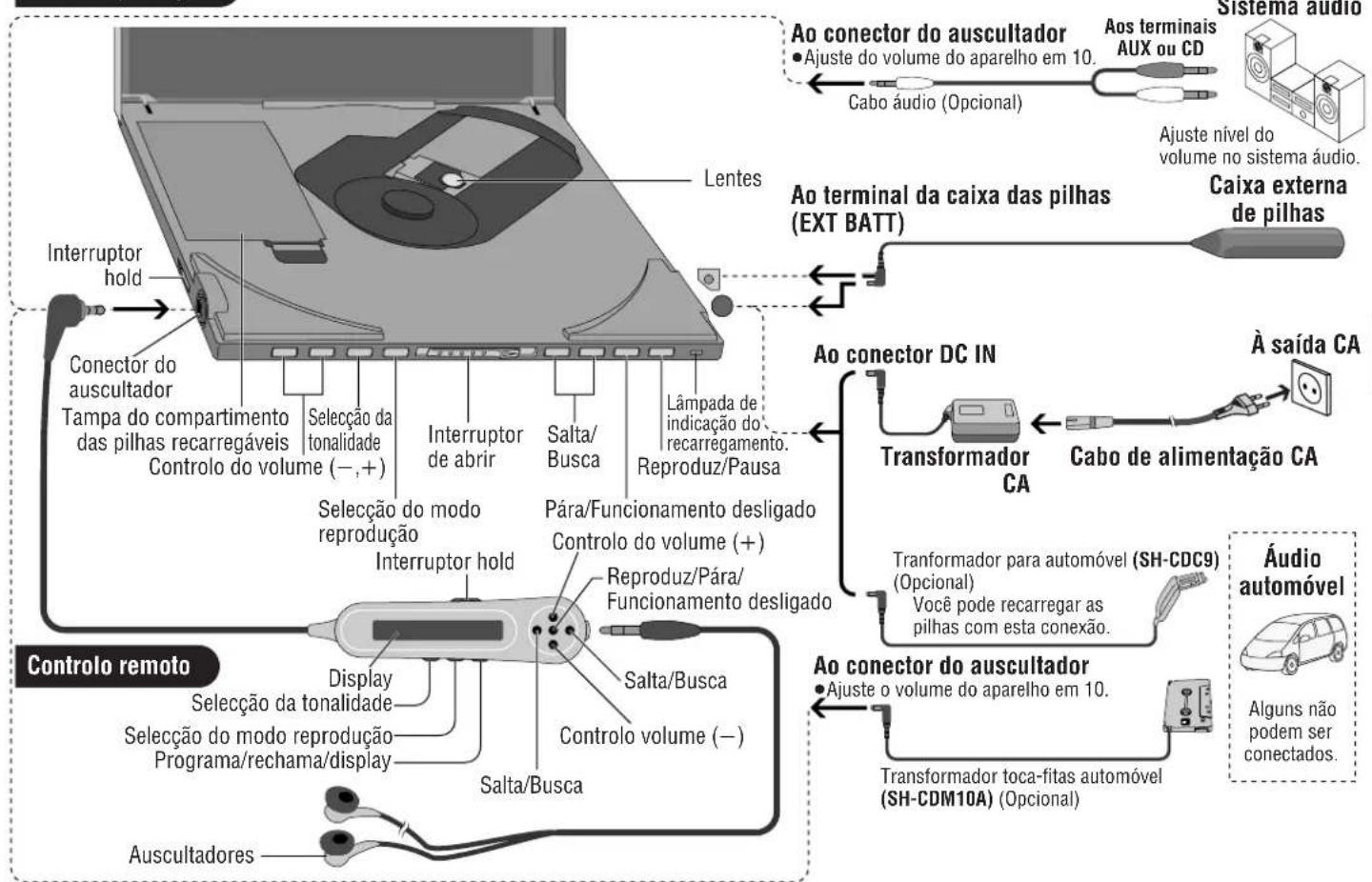

Localização dos controlos/Conexão a outros equipamentos Desligue este aparelho e o outro equipamento antes de realizar a conexão.

Ao conector DC IN Ao terminal da caixa das pilhas (EXT BATT) Sistema áudio Ajuste nível do volume no sistema áudio. Transformador

Caixa externa de pilhas À saída CA Tranformador para automóvel (SH-CDC9) (Opcional) Você pode recarregar as pilhas com esta conexão. Alguns não podem ser conectados. Áudio automóvel Aos terminais AUX ou CD Cabo áudio (Opcional) Transformador toca-fitas automóvel (SH-CDM10A) (Opcional) Ao conector do auscultador ≥Ajuste o volume do aparelho em 10. Ao conector do auscultador ≥Ajuste do volume do aparelho em 10. Cabo de alimentação CA Interruptor hold Conector do auscultador Tampa do compartimento das pilhas recarregáveis Controlo do volume (j,i) Selecção da tonalidade Selecção do modo reprodução Interruptor de abrir Salta/ Busca Reproduz/Pausa Pára/Funcionamento desligado Display Controlo do volume (i) Controlo volume (j) Reproduz/Pára/ Funcionamento desligado Salta/Busca Salta/Busca Selecção da tonalidade Selecção do modo reprodução Programa/rechama/display Auscultadores Interruptor hold Lentes Unidade principal Controlo remoto Lâmpada de indicação do recarregamento.4

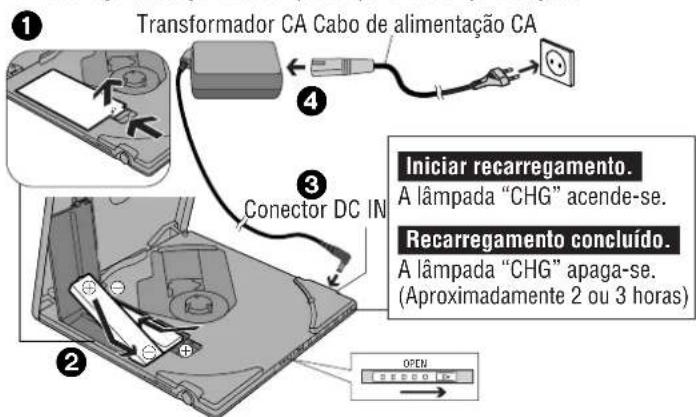

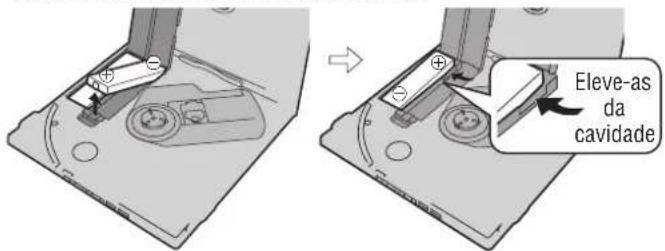

RQT6608 Pilhas recarregáveis Recarregue as pilhas antes da primeira utilização. Ao recarregar, assegure-se de que o aparelho esteja desligado. ∫ Você pode recarregar as pilhas antes que estas descarreguem-se completamente. ∫ Coloque a tampa do compartimento pilha de modo que este permaneça segura e fixo. Se este não for correctamente posicionado (frouxo), pode danificar os discos. ∫ Como remover as pilhas recarregáveis HOLD OPEN

OPEN Iniciar recarregamento. A lâmpada “CHG” apaga-se. (Aproximadamente 2 ou 3 horas) A lâmpada “CHG” acende-se. Recarregamento concluído.

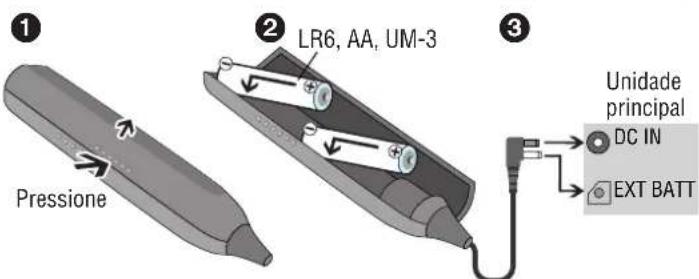

cavidade Pilhas secas (não incluídas)

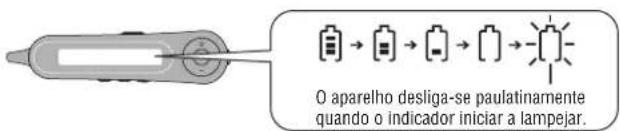

DC IN EXT BATT Pressione ∫ Tempo de reprodução (➪Dados técnicos na pág. 8) É possível reproduzir por longo tempo usando as pilhas secas recarre- gáveis. LR6, AA, UM-3 Indicador do estado da pilha O aparelho desliga-se paulatinamente quando o indicador iniciar a lampejar. O indicador aparece quando o aparelho estiver ligado. Quando o transformador CA estiver ligado, o aparelho permanece em condição de stand by. O circuito principal permanece activado por todo o tempo que o transformador estiver ligado à corrente eléctrica. Transformador CA Cabo de alimentação CA Conector DC IN Unidade principal Fonte de alimentaçãoEJECT

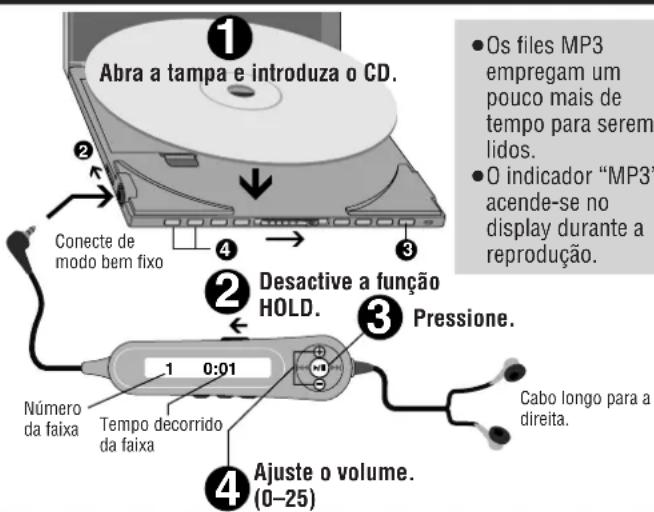

Como usar o aparelho Pára Número de todas as faixas Tempo total de reproduçãoNúmero dos Albuns Número de todas as faixas Controlo remoto Unidade principal/Autifalante Pressione. Pressione.

Prema e mantenha para desligar o aparelho. Prema novamente para desligar o aparelho. Pausa Controlo remoto Unidade principal/Autifalante 1/; Pressione. Não disponível.

Pressione novamente para recomeçar a reproduzir. 11 51:52 6 25 ALBUM MP3 1 0:01

Busca Pressione e mantenha durante a reprodução. ∫ Você não pode buscar durante a reprodução de um file de MP3. ∫ Você pode buscar somente dentro da faixa corrente durante o programa, de uma faixa repetida, do modo de reprodução ramdom (➪pag. 6). Salta Pressione. Pressione. ∫ Prema [:] duas vezes para saltar para o início da faixa precedente. Ouvir a música com os altifalantes ∫ As pilhas recarregáveis podem ser recarregadas inclusive quando o aparelho estiver posicio- nado na unidade com altifalantes quando este estiver desligado. ∫ Estes altifalantes geram campo magnético. Mantenha-os distantes de televisões, computa- dores, e outros equipamentos que sofrem a influência do magnetismo. As ilustrações mostram os botões na unidade principal, mas eles funcionam igualmente com a unidade incorporada nos altifalantes.Terminal [REMOTE]Conecte para visualizar o display(e para o funcionamento).Para desligar a luz de posicionamentoPrema e mantenha. ≥Repita a operação para acendê-la novamente. Para ejectar a unidade da sua posiçãoPrema.≥Primeiro desligue a unidade.Para abrir a tampa do compartimento CDPrema. ∫ Certifique-se de ter desconectado a caixa da pilha externa antes de posicionar a aparelhagem no seu lugar. Abra a tampa e introduza o CD. Conecte demodo bem fixoNúmero da faixaTempo decorrido da faixa Desactive a função HOLD. Pressione. Cabo longo para adireita. Ajuste o volume. (0–25) ≥Os files MP3 empregam um pouco mais de tempo para serem lidos. ≥O indicador “MP3” acende-se no display durante a reprodução. Reprodução CliqueTerminalDC INÀ saída CACabo dealimentação CATransformador CAControlo remoto Unidade principal/AutifalanteControlo remoto Unidade principal/Autifalante Pressione e mantenha durante a reprodução. Prema.6

--01 Outros métodos de reprodução

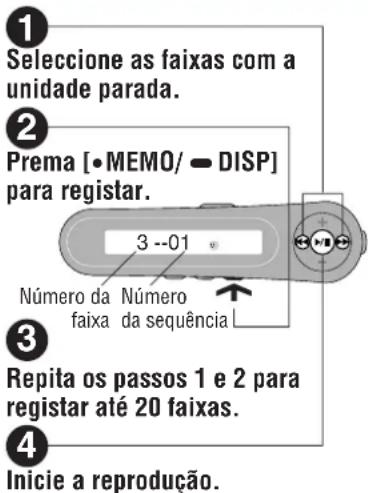

3 --01 Reprodução programada Número da faixa Número da sequência Seleccione as faixas com a unidade parada. Prema [

DISP] para registar. Inicie a reprodução. Repita os passos 1 e 2 para registar até 20 faixas. ∫ Para confirmar o conteúdo da programação

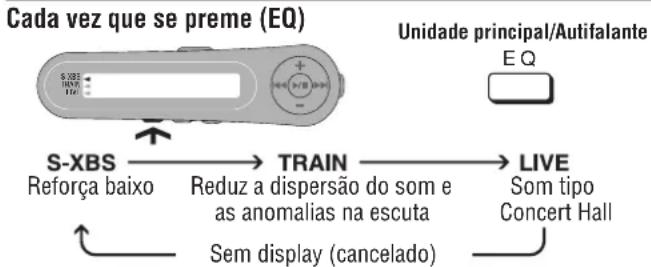

DISP] com o disco girando. ∫ Para cancelar completa- mente o programa Pressione. Mudando a qualidade do som Número de sequência Número Álbum Número da faixa Cada vez que se preme (EQ) Reforça baixo Reduz a dispersão do som e as anomalias na escuta Som tipo Concert Hall ∫ Você não pode seleccionar “TRAIN” quando a unidade estiver incorpo- rada nos altifalantes. ∫ O efeito pode variar de acordo com os diversos tipos de musica. Sem display (cancelado) Unidade principal/Autifalante

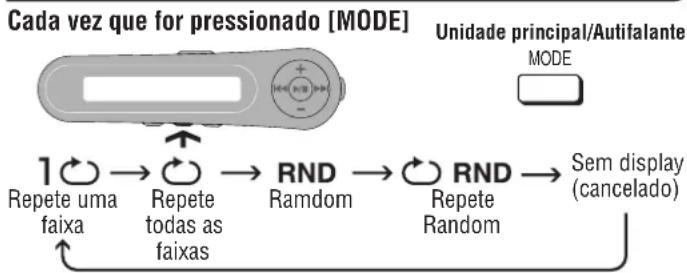

Modo reprodução Cada vez que for pressionado [MODE] Repete uma faixa Repete todas as faixas Ramdom Repete Random Sem display (cancelado) ∫ : Você não pode seleccionar “RND” ∫ Você não pode saltar para uma faixa precedente durante a reprodução em modo random. MP3 Sistema Anti-Saltos Estes sistema reduz ao mínimo os saltos causados pelas vibrações. Você pode variar o tempo da memória anti-saltos para melhorar a qualidade do som quando estiver usando os auscultadores. (Você não pode variar o tempo de memória para ficheiros MP3. Existe um máximo de 100 segundos para dados gravados de 128kbps). Cada vez que você pressionare e manter [MODE] Melhor qualidade do som. Memória anti-saltos 10-segundos Qualidade normal do som. Memória anti-saltos 45 segundos Outras funções do controlo remoto ∫ Desativar a função tone Pressione [EQ] e mantenha até que apareça “BP OFF”. (“BP ON”, tone on) ∫ Esta função não está activa com a unidade incorporada nos altifalantes. ∫ Ajuste o contraste do display

1. Ajuste a função HOLD com a unidade em stop.

2. Pressionar e manter [1/;], pressionar [i] (mais escuro) ou [s]

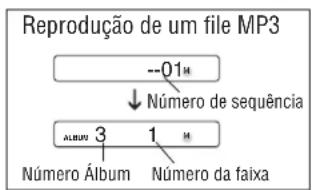

(mais claro) na unidade. Unidade principal/Autifalante MODE Reprodução de um file MP3RQT6608

Reprodução de MP3 ALBUM MODE ALBUM

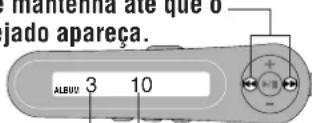

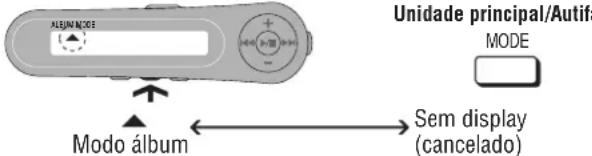

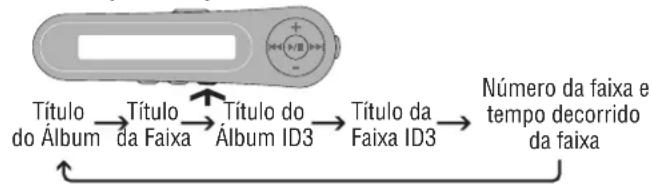

Início de reprodução de um álbum (Salto álbum) Pressione e mantenha até que o álbum desejado apareça. Número álbum Número de faixas Reprodução somente de faixas num álbum seleccionado (Modo álbum) Cada vez que for pressionar [MODE] Sem display (cancelado) ∫ Você não pode variar o modo álbum durante a reprodução. ∫ Você pode seleccionar um outro álbum com salto álbum. Modificar o display Cada vez que você premir [$MEMO/%DISP] Título do Álbum Título da Faixa Título do Álbum ID3 Número da faixa e tempo decorrido da faixa ∫ A unidade mostra até um máximo de 30 caracteres para cada título. ∫ O símbolo “Id3” aparece antes dos títulos ID3. Se os títulos ID3 não tiverem sido introduzidos aparecerá “”. ∫ Os caracteres que não puderem ser visualizados nesta unidade serão substituídos por “_”. MODE Título da Faixa ID3 Modo álbum Unidade principal/Autifalante ∫ O que é MP3? É um método de compressão áudio, MPEG Áudio Layer 3 (MP3) permite que o áudio seja reduzido sem diminuir a qualidade do som. ∫ Como criar ficheiros MP3 para a reprodução neste aparelho ≥Formato disco: ISO9660 nível 1 e nível 2 (excepto para files expandidos) ≥É aconselhável não criar directórios (álbum) dentro de outros directórios (até 004album). ∫ Limitações para a reprodução de ficheiros MP3 ≥Esta unidade pode visualizar somente versões 1,0 e 1,1 ID3 tags. ≥Esta unidade é compatível com a multi-sessão mas, tratando-se de diversas sessões, emprega muito tempo para iniciar a reproduzir. É aconselhável haver o número mínimo de sessões autorizado. ≥Esta unidade não pode reproduzir ficheiros gravados usando packet write. ≥Se o disco incluir ficheiros MP3e dados áudio normais (CD-DA), a unidade começa a reproduzir partindo dos dados presentes na parte mais interna do CD. ≥Se o disco inclui ficheiros MP3 e outros tipos de dados áudio (ex.: WMA ou WAV), a unidade reproduz somente os ficheiros MP3. ≥De acordo com o modo no qual foram criados os ficheiros MP3, estes podem não ser reproduzidos por ordem numérica ou podem até não serem reproduzidos. 001track.mp3 002track.mp3 003track.MP3 001album CD-ROM drive

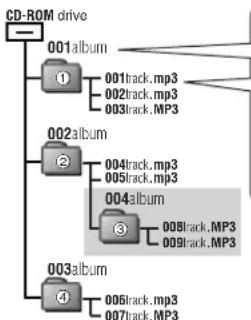

Se você criar um 004album na esquerda, os ficheiros não poderão ser reproduzidos ordenados por nome. Os álbuns serão reproduzidos na ordem 1, 2, 3, 4. Designação de faixas e álbunsPrefixar 3 cifras na ordem que você deseja reproduzir É possível digitar até 27 caracteres para as faixas e 30 para os álbunsExpansão(ou .MP3)Unidade principal/Autifalante8

RQT6608 Dados técnicos Áudio (CD-DA) No de canais: 2 (esquerdo e direito, estéreo) Resposta de frequência: 20 a 20.000 Hz (i0,5 dB a j10 dB) Conversor DA: 1 bit, MASH Nível de saída do auscultador: RMS máx. 6 mWi6 mW 16 ≠ (ajustável) Nível de saída do altifalante: RMS máx. 1,2 Wi1,2 W Captor Fonte de luz: Laser semicondutor Comprimento de onda: 780 nm MP3 Bit-rates suportados: de 32 kbps a 320 kbps (aconselhável 128 kbps) Frequência de amostragem suportada: 48 kHz/44,1 kHz/32 kHz Número máx de ítens (soma dos álbuns e das faixas): 999 Nível Máximo álbuns: 100 Geral Alimentação: Entrada CC (com transformador CA incorporado): DC 4,5 V Entrada transformador CA: CA 100 V–240 V, 50/60 Hz Consumo de energia: Ao usar o transformador CA: Uso de auscultadores (MP3/CD-DA): 2,2 W/2,1 W Uso de altifalantes (MP3/CD-DA): 6,2 W/5,9 W Recarregamento: Sem altifalantes: 4,8 W Com altifalantes: 5,1 W Tempo de recarregamento: de 2 a 3 horas ≥O tempo de reprodução poderá ser menor de acordo com as condições de operação. ≥O tempo de reprodução pode ser considera- velmente reduzido ao se reproduz CD-RW. Gama de temperatura de operação: 0 oC–40 oC Gama de temperaturas de recarregamento: 5 oC–40 oC Dimensões (LkAkP) Reprodutor de CDs: 126x14,4x126 mm Altifalante/Carregador de pilha: 280x149,7x66 mm Massa: Leitores de CDs: 224 g (com pilhas) 178 g (sem pilhas) Altifalante/Carregador de pilha: 443 g Nota: As especificações estão sujeitas a alteração sem prévio aviso. A massa e dimensões são aproximadas. Tempo de reprodução: [Tempo aproximado de operação em horas (reproduzindo um ficheiro MP3 de 128 kbps, com EQ cancelado, a uma temperatura de 25 oC, sobre uma superfície plana e estável)] Pilhas usadas 2 pilhas alcalinas (opcionais) 2 pilhas recarregáveis fornecidas 2 pilhas recarregáveis fornecidas e 2 pilhas alcalinas (opcionais) Disco MP3

Manutenção Se as superfícies estiverem sujas, para limpar este aparelho utilize um pano macio e seco. ≥Jamais utilize álcool, diluente ou benzina para limpar este aparelho. ≥Antes de utilizar um pano quimicamente tratado, leia cuidadosamente as instru- ções que acompanham o pano. Écrans Esta é uma indicação de erro. HOLD A função HOLD está activada (➪página 2). NODISC ≥Você não introduziu um disco ou o disco não foi correctamente introduzido.

Você introduziu um disco que esta unidade não pode reproduzir. OPEN A tampa do do compartimento disco está aberta. F O programa contém ainda 20 faixas musicais. CHARGE Recarregando as pilhas. O recarregamento estará concluído quando este símbolo desaparecer.

N Lendo files MP3. Precauções ≥Não exponha o aparelho à luz solar directa e não o coloque em locais quentes, caso contrário corre-se sérios riscos de danos ao aparelho. ≥Auscultadores e outras partes que entrem em contacto directo como a pele não devem ser usados por um longo período. O uso continuado destas partes pode causar irritações ou reacções alérgicas. ∫ Pilhas ≥Não remova a tampa do compartimento das pilhas e não use o aparelho se a tampa tiver sido removida. ≥Preste atenção aos pólos i e j para introduzir correctamente as pilhas novas. ≥Não adopte pilhas de tipo diferente ou pilhas usadas com pilhas novas. ≥Remova as pilhas caso não se deseje usar o aparelho por um longo tempo. ≥Não deixe as pilhas nas proximidades de fogo, curto-circuito, não as desmonte, ou não as submeta a temperaturas altas. ≥Não tente recarregar as pilhas. ≥Ao transportar as pilhas numa bolsa, certifique-se de que não existam objectos metálicos como moedas, no interior da bolsa, junto as pilhas. O contacto com objectos metálicos pode causar um curto circuito e consequentemente existe o risco de incêndio. Para a sua segurança, transporte as pilhas recarregáveis no interior da caixa oportunamente destinada ao transporte destas pilhas. ∫ Escuta ≥Não escute com os auscultadores ou auriculares com o volume muito elevado. Os especialistas em audição advertem contra a escuta prolongada. ≥Se sentir um zumbido nos ouvidos, reduza o volume e interrompa a escuta. ≥Não use ao conduzir um veículo motorizado. Poderá criar situações de perigo no trânsito e é ilegal em muitas áreas.

Deverá ter muito cuidado ou interromper o uso em situações potencialmente perigosas. ≥Mesmo se os seus auscultadores ou auriculares forem do tipo aberto, concebidos para lhe permitir ouvir sons exteriores, não regule o volume tão alto que não permita escutar o que se passa ao seu redor. Consumo de potência no modo pausa: Sem altifalantes: 0,7 W Com altifalantes: 1,5 WRQT6608

Guia de resolução de problemas Antes de solicitar assistência, efectue as seguintes averiguações. Se você tiver dúvidas sobre como efectuar estas averiguações, ou se a solução indicada na tabela não for útil, consulte o fornecedor para maiores esclarecimentos. ≥Isto não ocorre quando o disco for trocado. ≥Isto não ocorre durante a reprodução random. ≥Pode não funcionar correctamente em determinadas condições. ≥Ligue o transformador CA. Os altifalantes não funcionam se você usar somente as pilhas recarregáveis.≥Certifique-se de que o plugue esteja correctamenteintroduzido. A reprodução não recomeça da faixa na qual a reprodução foi interrompida. Nenhum som ou presença excessiva de rumor.

Certifique-se de que os plugues estejam bem fixos no conector.≥Enxugue os plugues com um algodo limpo. O rumor pode apresentar-se quando se reproduz ficheiros MP3se estes tiverem sido gravados com uma baixa qualidade de som. ≥O tempo de duração da reprodução desaparece e o som é interrompido no caso de vibrações contínuas. ≥O som desaparece dos auscultadores se você incorporar a unidade nos altifalantes. ≥A função HOLD está activada (➪pág. 2) ≥O disco não foi correctamente introduzido. ≥O disco está arranhado ou sujo (Salto nas faixas musicais.). ≥Condensação nas lentas. Aguarde cerca de uma hora e tentenovamente. ≥As lentes estão sujas: limpe-as com jactos de ar (produto recomendado: SZZP1038C). Se as lentes estiverem marcadascom qualquer dedada, limpe suavemente com um contonete.≥Proibido;

usar CDs com defeito de fabricação.

usar CDs não especificados.

usar CDs impressos com rótulos de impressora disponíveisno mercado.

usar CDs com rótulos que estão por destacar-se ou comadesivos salientes. ≥A unidade não pode ler ficheiros MP3 corretamente se for vibrada quando estiver lendo estes ficheiros. ≥Você não pode reproduzir MP3 se você não tiver copiado um disco de multi-sesso que no tenha dados entre sessões. Não reproduz. Nenhum som nos altifalantes. ≥Você não está a usar as pilhas recarregáveis especiais. ≥Você deve introduzir duas pilhas para que seja possível recarregar.≥A unidade deve estar desligada para que se possa recarregar. O transformador CA aquece-se durante o recarregamento. Isto é normal. ≥Isto pode ocorrer após a primeira vez que você recarrega a bateria ou se você não tiver usado a unidade por um longoperíodo de tempo. O tempo de reprodução pode serrecuperado depois de poucas recarregamentos. As pilhas podem descarregar-se se você deixar o transformadorCA ligado depois de ter terminado o recarregamento. A indicador da pilha não aparece ou é incorrecto. O tempo de reprodução é muito curto mesmo após o recarregamento das pilhas. O tempo de reprodução é curto mesmo após o recarregamento das pilhas. As pilhas devem empregar um máximo de 6 horas pararecarregar-se em determinadas condições. As pilhas empregam muito tempo para recarregar. Impossível recarregar. Use somente o controlo remoto fornecido para esta unidade. Você não pode saltar o primeiro e o último álbum durante a reprodução. Impossível ouvir a tonalidade de operação do controle remoto. Impossível buscar as faixas. ≥O indicador não aparece quando o Tranformador CA estiver ligado. ≥O indicador não aparece correctamente sob determinadas condições. ≥A tonalidade de operação pode estar desactivada (➪página 6). ≥A tonalidade não funciona quando a unidade estiver incorporada nos altifalantes. O controlo remoto não funciona. As pilhas chegaram ao fim da sua vida útil. Geralmente elaspodem ser recarregadas 300 vezes.Você não pode buscar ficheiros MP3. Impossível saltar os álbuns. ≥Pode estar activado o modo de reprodução random (➪página 6) ≥A reprodução recomeça da faixa na qual parou quando a reprodução foi interrompida. Use a função “salta” para retornar à primeira faixa. A reprodução não começa da primeira faixa. Desligue e ligue novamente a alimentação (pilhas eTransformador CA). A unidade interrompe o funcionamento.2
