MANUAL DE UTILIZADOR SLSX429C PANASONIC

RQT7186 CUIDADO! ESTE APARELHO UTILIZA UM LASER. O USO DE CONTROLES, EXECUÇÃO DE AJUSTES OU PROCEDIMENTOS DE FORMA DIFERENTE DO QUE A AQUI ESPECIFICADA PODE RESULTAR EM EXPOSIÇÃO PERIGOSA À RADIAÇÃO. NÃO ABRA AS TAMPAS NEM FAÇA REPARAÇÕES. PARA REPAROS, CONSULTE PESSOAL TÉCNICO QUALIFICADO. AVISO! ≥NÃO INSTALE OU COLOQUE ESTE APARELHO DENTRO DE UMA ESTANTE, ARMÁRIO EMBUTIDO OU QUALQUER OUTRO ESPAÇO FECHADO. VERIFIQUE SE EXISTE UMA BOA VENTILAÇÃO PARA O APARELHO. PARA EVITAR O RISCO DE CHOQUE ELÉCTRICO OU INCÊNDIO PROVOCADO POR SOBREAQUECIMENTO, CERTIFIQUE-SE DE QUE AS ABERTURAS DE VENTILAÇÃO NÃO ESTÃO TAPADAS COM AS CORTINAS OU QUALQUER OUTRO MATERIAL. ≥NÃO TAPE AS RANHURAS DE VENTILAÇÃO COM JORNAIS, TOALHAS, CORTINADOS OU OBJECTOS SEMELHANTES. ≥NÃO COLOQUE OBJECTOS COM CHAMAS, COMO VELAS ACESAS, EM CIMA DO APARELHO. ≥DEITE FORA AS PILHAS RESPEITANDO AS REGRAS DE DEFESA DO AMBIENTE. AVISO: PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELÉCTRICO OU AVARIAS, NÃO EXPONHA O APARELHO À CHUVA, HUMIDADE, PINGOS OU SALPICOS NEM COLOQUE EM CIMA DELE OBJECTOS COM LÍQUIDOS COMO, POR EXEMPLO, UM JARRO. Nota sobre as pilhas recarregáveis As pilhas são classificadas como recicláveis. Siga por favor as normas locais para reciclagem. O aparelho deve ser instalado próximo à tomada de CA e a ficha de alimentação deve estar posicionada em um local de fácil acesso caso haja algum problema. Este produto pode estar sujeito a interferências de rádio provocadas pelo telefone móvel durante a sua utilização. Se detectar essas interferências, afaste o telefone móvel do produto. O sinal da marca encontra-se no fundo da unidade. ESTE APARELHO DESTINA-SE A SER UTILIZADO EM CLIMAS TEMPERADOS. ≥1 Par de auscultadores estéreo ≥1 Adaptador CA ≥1 Controlo remoto com fio ≥1 Adaptador para automóvel ≥1 Adaptador para toca-fitas de automóvel

SL-SX429CSL-SX430SL-SX428SL-SX430

Verifique se os seguintes acessórios encontram-se na embalagem. Índice Prezado Cliente Nossos agradecimentos pela compra deste aparelho. Para sua segurança, leia cuidadosamente estas instruções antes de efectuar qualquer operação ou ajuste no aparelho. Guarde este manual para futuras consultas. Nota: Os modelos SL-SX429C e SL-SX428 não são projectados para utilização com o controlo remoto. Reprodução de ficheiros MP3 Este aparelho pode reproduzir ficheiros MP3 que foram gravados nos discos. Tecnologia de descodificação áudio MPEG Layer-3, licenciada por Fraunhofer IIS e Thomson Multimedia. HOLD Esta função habilita o aparelho a ignorar pressões acidentais dos botões. Activar HOLD para evitar que o aparelho se ligue acidentalmente ou que a reprodução seja interrompida. ≥O aparelho e o controlo remoto possuem interruptores HOLD independentes um do outro. Notas sobre CD-R e CD-RW Este aparelho pode reproduzir CD-R e CD-RW gravados com CD-DA ou MP3. Use um disco para gravação de áudio do tipo CD-DA e finalize-o

• ao terminar a gravação. O aparelho poderá não reproduzir certos discos devido à condição da gravação. §Um processo que deve ser realizado após a gravação, o qual habilita leitores de CD-R/CD-RW para reprodução de CD-R e CD-RW áudio. Função Resume (Retomar) A reprodução começa a partir do ponto onde foi interrompida. A substituição do disco cancela esta função. Função Auto Off (Desligar automático) O aparelho desliga-se automaticamente se for deixado no modo de paragem durante aproximadamente 10 minutos. Acessórios fornecidos Acessórios fornecidos p. 2
• Localização dos controlos/Conexão a outro equipamento p. 3
• Fonte de alimentação p. 4
• Como usar o aparelho p. 5
• Outros métodos de reprodução p. 6
• Reprodução de MP3 p. 7
• Especificações p. 8
• Manutenção p. 8
• Precauções p. 8
• Guia de resolução de problemas p. 9
• Écrans RQT7186 p. 9

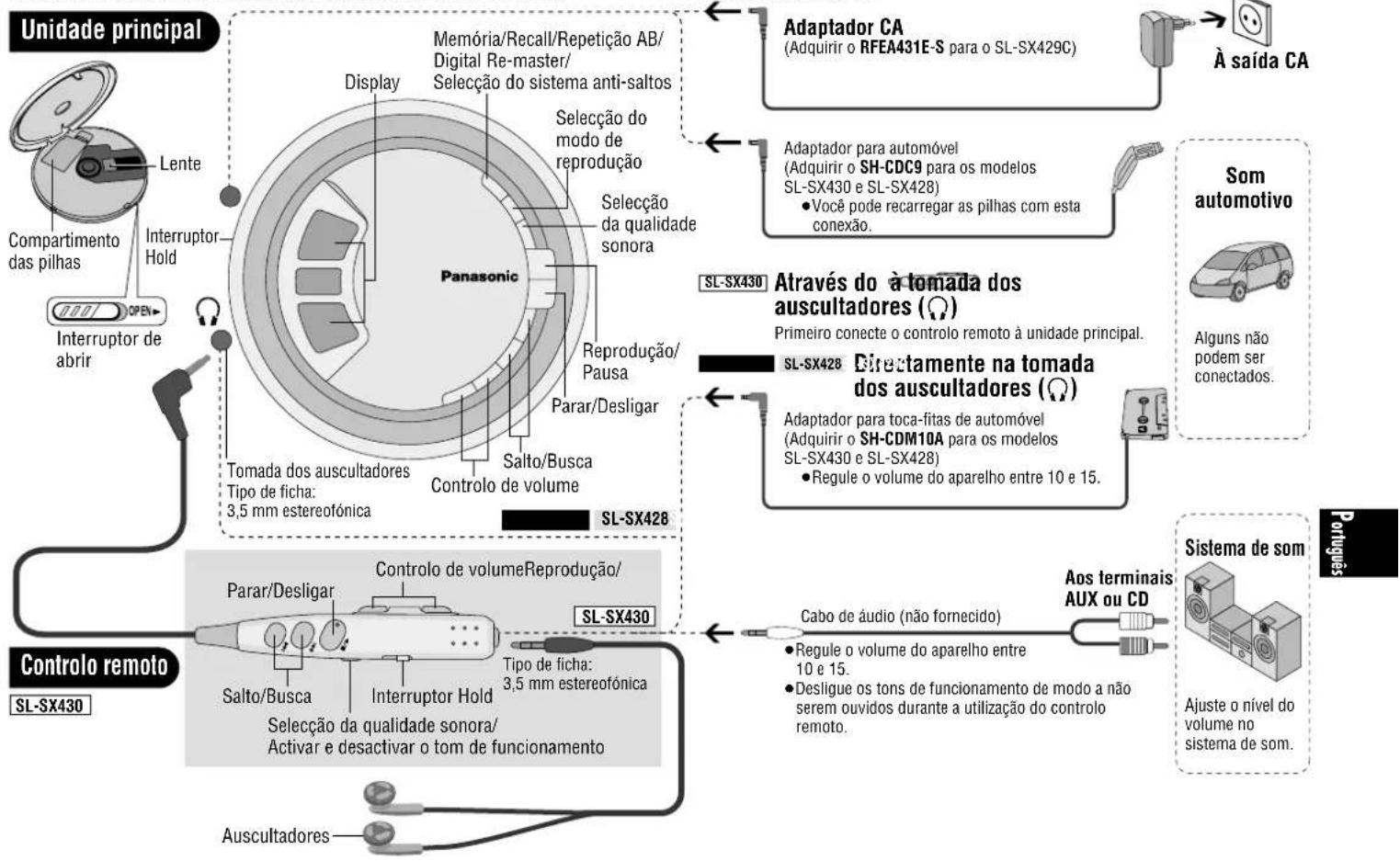

AOPEN Localização dos controlos/Conexão a outro equipamento As referências ao controlo remoto aplicam-se apenas ao modelo SL-SX430.Auscultadores Através do à tomada dos auscultadores (Ë) SL-SX430 Adaptador CA (Adquirir o RFEA431E-S para o SL-SX429C) Directamente na tomada dos auscultadores (Ë) SL-SX428SL-SX429CPrimeiro conecte o controlo remoto à unidade principal.SL-SX428SL-SX429CCompartimentodas pilhasTomada dos auscultadoresTipo de ficha: 3,5 mm estereofónicaInterruptor deabrirSalto/BuscaReprodução/PausaParar/DesligarControlo de volume Ao conector DC IN DisplayControlo de volumeReprodução/Parar/DesligarSalto/BuscaSelecção domodo dereproduçãoMemória/Recall/Repetição AB/Digital Re-master/Selecção do sistema anti-saltos Sistema de som Ajuste o nível dovolume nosistema de som. À saída CA Adaptador para automóvel(Adquirir o SH-CDC9 para os modelos SL-SX430 e SL-SX428)≥Você pode recarregar as pilhas com estaconexão.Alguns nãopodem serconectados. Som automotivo Interruptor HoldAos terminaisAUX ou CDCabo de áudio (não fornecido)Adaptador para toca-fitas de automóvel (Adquirir o SH-CDM10A para os modelos SL-SX430 e SL-SX428) ≥Regule o volume do aparelho entre 10 e 15.Selecção da qualidadesonora≥Regule o volume do aparelho entre 10 e 15.≥Desligue os tons de funcionamento de modo a nãoserem ouvidos durante a utilização do controloremoto.LenteTipo de ficha: 3,5 mm estereofónicaDesligue este aparelho e o outro equipamento antes de realizar a conexão.SL-SX430SL-SX430 Unidade principal Controlo remoto Interruptor Hold Selecção da qualidade sonora/Activar e desactivar o tom de funcionamento4

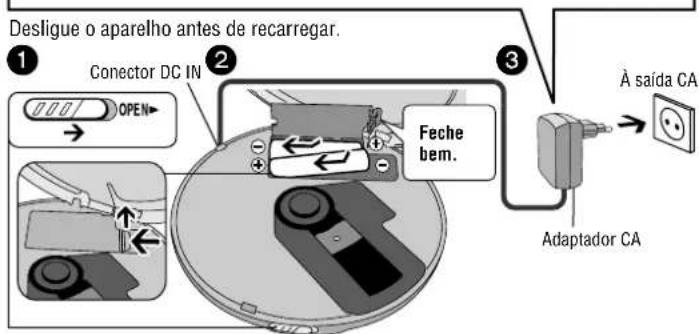

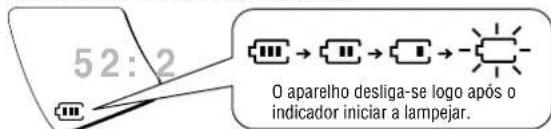

Pilhas recarregáveis (não incluídas) Recarregue as pilhas antes da primeira utilização.Como precaução de segurança, este aparelho foi construído de modo a serimpossível recarregar pilhas comuns. Para maiores detalhes, consulte orevendedor.Desligue o aparelho antes de recarregar.≥O indicador da pilha ( ) activa-se durante o recarregamento e desaparece aoterminar (cerca de 4 a 5 horas).≥Você pode recarregar as pilhas antes que elas descarreguem-se completamente.≥Coloque a tampa do compartimento das pilhas de modo que permaneça segura efixa ao compartimento. Se ficar frouxa, poderá danificar os seus discos. Adaptador CA Pilhas secas (não incluídas) Indicador do estado das pilhas 52:2 O aparelho desliga-se logo após oindicador iniciar a lampejar.O indicador aparece quando o aparelho está ligado. Geral ∫ Tempo de reprodução ➪Especificações, página 8 ∫ Remoção das pilhas O aparelho permanece na condição de espera (standby) enquanto o adaptadorCA estiver ligado. O circuito principal fica “activado” por todo o tempo que oadaptador CA estiver ligado à corrente eléctrica. Fonte de alimentação Pilhas especiais recarregáveis Ni-CdP-3GAVE/2B (conjunto de 2)Pilhas secas/pilhas recarregáveis comunsConector DC INÀ saída CAApós desligar o adaptador CA, insira duas pilhas alcalinas “LR6, AA, UM-3”.Insira-as do mesmo modo que as pilhas recarregáveis.≥É possível que o indicador do estado das pilhas pisque antes da reprodução terinício, embora as pilhas não estejam totalmente descarregadas. O mesmoaparecerá correctamente quando é iniciada a reprodução. Adaptador para automóvel O modelo SL-SX429C é fornecido com um adaptador para automóvel. (Consulte asinstruções de instalação em separado.)Adquirir o adaptador para automóvel SH-CDC9 para os modelos SL-SX430 e SL-SX428. ∫ Para o SL-SX429C Certifique-se de que obtém o adaptador CA opcional RFEA431E-S.Feche bem.RQT7186

Como usar o aparelho As referências ao controlo remoto aplicam-se apenas ao modelo SL-SX430. Parar/Desligar Controlo remoto Unidade principal∫ Mantenhapressionado paradesligar o aparelho.∫ Pressione novamentepara desligar oaparelho. Pausa Controlo remoto Unidade principal Pressione. Não disponível.∫ Pressione novamente para começar areprodução.

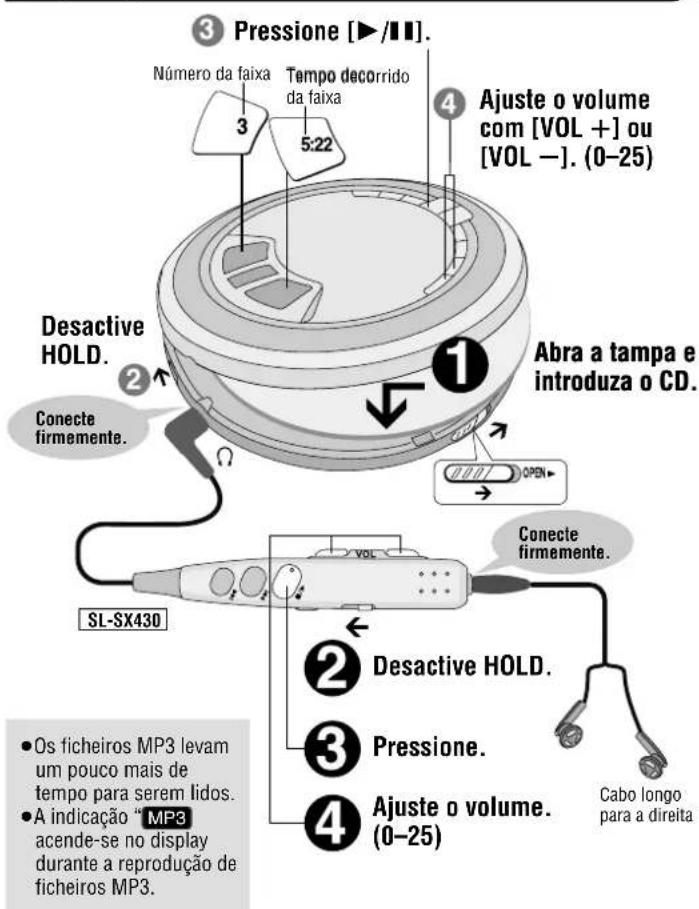

Abra a tampa e introduza o CD. Tempo decorridoda faixa Desactive HOLD. Pressione [1/;]. Desactive HOLD. Ajuste o volume com [VOL r] ou [VOL s]. (0–25) Pressione. Ajuste o volume. (0–25) Reprodução Busca Mantenha pressionado durante a reprodução. Mantenha pressionado durante a reprodução. ≥Não é possível fazer a busca durante a reprodução de MP3.≥Só é possível fazer a busca dentro da faixa corrente durante reprodução programada, repetição de uma faixa, aleatória, repetição aleatória e repetição AB (➪página 6). Salto Pressione. Pressione. Pressione. Pressione. ≥Pressione [:] duas vezes para saltar para o início da faixa anterior durante a reprodução. ≥Não é possível utilizar [:] para saltar para a faixa anterior durante a reprodução aleatória (➪página 6).Controlo remoto Unidade principalControlo remoto Unidade principalTempo total dereproduçãoNúmero de faixasNúmero de faixas Número de álbunsNúmero da faixa MP3 Cabo longopara a direitaConectefirmemente.Conectefirmemente.≥Os ficheiros MP3 levamum pouco mais detempo para serem lidos.≥A indicação “ ”acende-se no displaydurante a reprodução deficheiros MP3. MP3 SL-SX4306

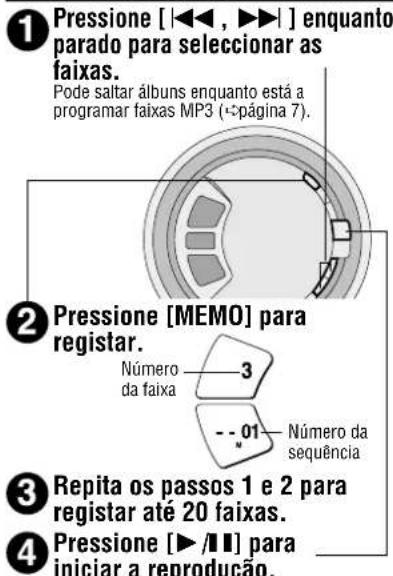

Outros métodos de reprodução As referências ao controlo remoto aplicam-se apenas ao modelo SL-SX430. Reprodução programada

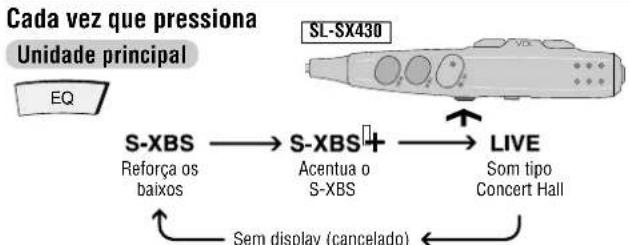

Mudar a qualidade do som Númeroda faixaNúmero dasequência Pressione [

] enquanto parado para seleccionar as faixas. Pode saltar álbuns enquanto está aprogramar faixas MP3 ( página 7). Pressione [MEMO] para registar. Pressione [1

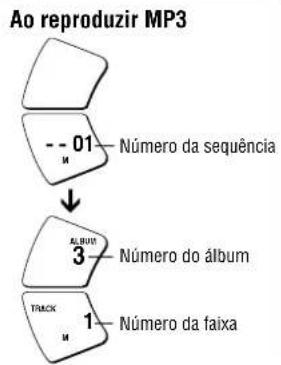

;] para iniciar a reprodução. Repita os passos 1 e 2 para registar até 20 faixas. ∫ Para confirmar o conteúdo doprograma Pressione [MEMO] quando o discoestiver a ser reproduzido.∫ Para cancelar a reproduçãoprogramada∫ Pressione [∫].Número da sequênciaNúmero do álbumNúmero da faixa Cada vez que pressiona Reforça osbaixosSom tipoConcert Hall≥O efeito pode variar de acordo com tipos diferentes de música. VOL

Sem display (cancelado)Acentua o S-XBSAo reproduzir MP3SL-SX430

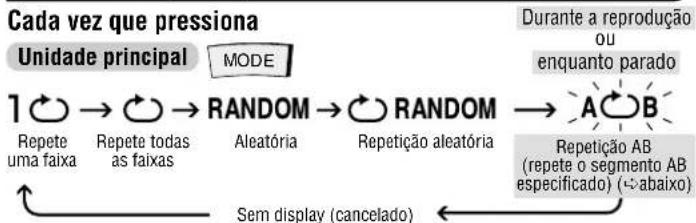

Modos de reprodução Cada vez que pressiona Repeteuma faixaRepete todasas faixasAleatóriaSem display (cancelado)Repetição aleatória ≥Não é possível seleccionar “RANDOM” e “A

B” enquanto está a reproduzir MP3. Sistema anti-saltos Este sistema reduz ao mínimo os saltos causados por choques.Você pode alterar o tempo da memória anti-saltos para CD-DA para melhorar a qualidade do som. Cada vez que mantém pressionado no modo de paragem ≥Não é possível alterar o tempo de memória para MP3. O máximo é de 100 segundos paradados gravados em 128 kbps.Qualidade de som intensificada, memória anti-saltos de 10 segundosQualidade de anti-salto intensificada,memória anti-saltos de 45 segundos Desactivar o tom de funcionamento Mantenha pressionado [EQ] até que apareça “bP oFF” bP oFF VOL bP on Tom desactivado Tom activado∫ Especificar o segmento AB Pressione [MEMO] no ponto de início (A) e outra vez no ponto de término (B). ≥ Parar ou saltar ( página 5) para cancelar.≥ Se não especificar o ponto B e o disco chegar ao fim, o ponto B é especificadoautomaticamente e começa a repetição. Pode também especificar o ponto B outra vezpressionando [MEMO].Repetição AB (repete o segmento ABespecificado) ( abaixo)SL-SX430 enquanto paradoDurante a reproduçãoUnidade principalUnidade principalUnidade principal001track.mp3002track.mp3003track.MP3001albumCD-ROM drive

Designação de faixas e álbuns Inserir um prefixo de 3 dígitos na ordem que desejareproduzirAté 30 caracteresExtensão(ou .MP3) Reprodução de MP3 As referências ao controlo remoto aplicam-se apenas ao modelo SL-SX430. ALBUM

VOL Iniciar a reprodução a partir de um álbum (Saltar álbum) Mantenha pressionado até que apareça o álbum desejado Número do álbum Número de faixas Reprodução somente das faixas num álbum seleccionado (Modo álbum) Cada vez que mantém pressionado Sem display (cancelado) ≥Pode seleccionar outro álbum com a função saltar álbum (➪acima). ≥Não é possível activar o modo álbum durante a reprodução programada. Modo álbum Este aparelho pode reproduzir MP3, um método de compressão de áudio que não deteriora muito a qualidade sonora. ∫ Ao criar ficheiros MP3 para reprodução neste aparelho Formato do disco: ISO9660 nível 1 e nível 2 (excepto para formatos expandidos) ∫ Limitações sobre MP3 ≥Este aparelho é compatível com multi-sessões, mas leva mais tempo para iniciar a reprodução se houver muitas sessões. É recomendável manter o número de sessões no mínimo para evitar esse problema. ≥Este aparelho não reproduz ficheiros gravados usando “Packet Write”. ≥Se o disco de formato CD-ROM incluir outros ficheiros além de MP3, apenas os ficheiros MP3 serão reproduzidos. ≥Os ficheiros MP3 criados poderão não ser reproduzidos na ordem que os numerou ou podem até mesmo não serem reproduzidos dependendo de como foram criados. Se criou um álbum como 004album à esquerda, os ficheiros não poderão ser reproduzidos na ordem dos nomes. Os álbuns serão reproduzidos na ordem 1, 2, 3, 4. ALBUM TRACK

SL-SX430 Apreciar som ainda mais natural (Digital Re-master) Você pode regenerar a frequência de sinal perdida durante a compressão, restaurando-a de volta praticamente na mesma forma anterior à compressão. Cada vez que mantém pressionado no modo de paragem

Qualidade do som intensificada Sem display Preservação das pilhas Unidade principal Unidade principal Unidade principal8

RQT7186 Especificações Áudio (CD-DA) Frequência de amostragem: 44,1 kHz No de canais: 2 (esquerdo e direito, estéreo) Nível de saída do auscultador: RMS máx. 6 mWi6 mW/ 16 ≠ (ajustável) Resposta de frequência: 20 Hz a 20.000 Hz (i0,5 dB a j7 dB) Captação Fonte de luz: Laser semicondutor Comprimento da onda: 780 nm MP3 Bit-rates suportados: 32 kbps a 320 kbps (é recomendável 128 kbps) Frequência de amostragem suportada: 48 kHz/44,1 kHz/32 kHz Número máximo de itens (número total de álbuns e faixas): 999 Nível máximo de álbuns: 100 Geral Alimentação: Entrada CC: CC 4,5 V Entrada do adaptador CA: CA 220–230 V 50/60 Hz Consumo de energia: Ao usar o adaptador CA: 0,7 W Recarregamento: 3,1 W SL-SX428SL-SX430SL-SX428SL-SX430 Tempo de recarregamento: Cerca de 4 ou 5 horas ≥O tempo de reprodução poderá ser menor dependendo das condições de operação. ≥O tempo de reprodução será consideravelmente reduzido ao reproduzir CD-RW. Temperatura de operação: 0 oC a 40 oC Temperatura de recarregamento: 5 oC a 40 oC Dimensões (LkAkP): 135k24,3k135 mm Peso: 224 g (com pilhas) 180 g (sem pilhas) Nota: As especificações estão sujeitas a alterações sem aviso prévio. O peso e as dimensões são valores aproximados. Tempo de reprodução: Utilizando sobre uma superfície plana e estável, a uma temperatura ambiente de 25 oC, com EQ cancelado, função Hold activada, sistema anti-saltos em POS 1 (CD-DA), bit rate recomendado (MP3: 128 kbps) e função Digital Re-master desactivada (MP3). Tempo aproximado de reprodução em horas. Manutenção Se as superfícies estiverem sujas, limpe-as com um pano macio e seco. ≥Jamais utilize álcool, diluente ou benzina para limpar este aparelho. ≥Antes de utilizar um pano quimicamente tratado, leia cuidadosamente as instruções que acompanham o pano. Precauções ≥Não exponha o aparelho à luz solar directa nem a fontes de calor, tais como aquecedores, pois há risco de danos ao aparelho. ≥Deixe de utilizar o aparelho caso sinta desconforto com os auscultadores ou outras partes que entram em contacto directo com a pele. O uso contínuo poderá causar irritações ou reacções alérgicas. ∫ Pilhas ≥Não descasque a cobertura das pilhas nem utilize pilhas cuja cobertura esteja descascando. ≥Alinhe os pólos i e j correctamente ao introduzir as pilhas. ≥Não misture pilhas de tipos diferentes nem pilhas usadas com pilhas novas. ≥Remova as pilhas se não for usar o aparelho por um longo tempo. ≥Não deite as pilhas no fogo, não faça curto-circuito, não as desmonte e nem sujeite-as a temperaturas altas. ≥Não tente recarregar as pilhas secas. ≥Ao transportar as pilhas no bolso ou dentro de uma sacola, certifique-se de que não há objectos metálicos, tais como colares, junto com as pilhas. O contacto com metal pode causar um curto-circuito e, consequentemente, risco de incêndio. ∫ Escutar música ≥Não escute com os auscultadores ou auriculares com o volume muito elevado. Os especialistas em audição advertem contra a escuta prolongada. ≥Se sentir um zumbido nos ouvidos, reduza o volume ou interrompa a escuta. ≥Não escutar ao conduzir um veículo motorizado. Poderá criar situações de perigo no trânsito e é ilegal em muitos locais. ≥Deverá ter muito cuidado ou interromper de vez o uso em situações potencialmente perigosas. ≥Mesmo se os seus auscultadores ou auriculares forem do tipo aberto, concebidos para lhe permitir ouvir sons exteriores, não regule o volume tão alto de forma que seja impossível escutar o que se passa ao seu redor. ∫ CDs ≥Não use CDs que tenham forma irregular. ≥Não use discos diferentes dos especificados. ≥Não use CDs impressos com impressoras de etiquetas disponíveis no mercado. ≥Não use CDs com etiquetas ou selos que estejam a descolar ou com restos de material adesivo a sair da etiqueta ou selos. Pilhas usadas 2 pilhas alcalinas opcionais 2 pilhas recarregáveis opcionais Disco MP3

Antes de solicitar assistência, efectue as seguintes averiguações. Se você tiver dúvidas sobre como efectuar estas averiguações, ou se a solução indicada na tabela não resolver o problema, consulte o revendedor para maiores esclarecimentos. Guia de resolução de problemas As referências ao controlo remoto aplicam-se apenas ao modelo SL-SX430. ≥A função HOLD está activada. Desactive HOLD (➪página 5). ≥As pilhas podem estar gastas (➪página 4). (Se o tempo de reprodução for extremamente curto mesmo apósrecarregar as pilhas, significa que a vida útil das pilhas acabou. Pilhasrecarregáveis podem ser recarregadas aproximadamente 300 vezes.)≥O disco não foi introduzido correctamente.≥O disco está arranhado ou sujo. (Salta faixas.)≥Há condensação na lente. Aguarde cerca de uma hora e tentenovamente.≥A lente está suja: limpe-a com um soprador (produtorecomendado: SZZP1038C). Se a lente tiver marcas de dedos,limpe-a suavemente com um cotonete.≥O aparelho poderá não ler MP3 correctamente se sofrerchoques enquanto está a ler os ficheiros.≥Poderá não ser possível reproduzir ficheiros de multi-sessõesse houver um segmento de dados em branco entre as sessões. Se tiver dados JPEG grandes dentro de um ficheiro MP3, o sompoderá ser silenciado e a reprodução poderá não ser possível. Se tentar reproduzir um CD que contém dados em formato CD-ROM e dados de áudio normal (CD-DA), a saída de um delespoderá ser silenciada e a reprodução poderá não ser possível.≥Certifique-se de que as fichas estejam bem fixas no conector.≥Limpe as fichas com um pano limpo.≥Poderá haver ruído ao reproduzir ficheiros MP3 se a gravaçãofor de baixa qualidade.≥No caso de choques contínuos, o tempo decorrido dareprodução desaparece e o som é interrompido.≥Esta função não opera quando o disco for trocado.≥Esta função não opera durante a reprodução aleatória.≥Esta função pode não operar correctamente em determinadascondições. O modo de reprodução aleatória pode estar activado ( página 6).≥A reprodução recomeça no ponto onde foi interrompida.Desligue e ligue novamente as fontes de alimentação (pilhas eadaptador CA).Não é possível fazer a busca nos ficheiros MP3.Não é possível saltar entre o primeiro e último álbum durante areprodução.Se pressionar [:] ou [:] antes de [MEMO], não serápossível alterar o modo.Não reproduz. Não há som ou há muito ruído.A reprodução nãorecomeça a partir doponto onde foiinterrompida. A reprodução não começa a partir da primeira faixa.O aparelho pára defuncionar.Impossível fazer a buscanas faixas.Impossível saltar álbuns.Impossível alterar omodos Digital Re-mastere anti-saltos.Poderá não ser possível especificar o segmento A ou B no finaldo disco.O efeito pode não aparecer dependendo do tipo da gravação dodisco MP3.Certifique-se de que o outro equipamento é ligado através docontrolo remoto. Os altifalantes ligados directamente aoaparelho devem ter uma impedância de 1 k≠ ou menos.O tom de funcionamento pode estar desactivado (➪página 6).Use somente o controlo remoto fornecido para funcionar esteaparelho. ≥Você não está a usar as pilhas recarregáveis (➪página 4). ≥Deve introduzir duas pilhas para que se possa recarregar.≥O aparelho deve estar desligado para que se possa recarregar.Isto é normal.As pilhas podem levar um máximo de 6 horas para recarregarsob certas circunstâncias.≥Isto pode ocorrer depois de recarregar as pilhas pela primeiravez ou se elas não foram utilizadas por um longo período detempo. O tempo de reprodução deverá ser restabelecidodepois de recarregar algumas vezes.≥As pilhas podem descarregarem-se caso deixe o adaptador CAconectado depois de terminado o recarregamento.≥O indicador não aparece quando o adaptador CA está ligado. O indicador não aparece correctamente sob determinadas condições.Impossível especificar osegmento AB.Digital Re-master nãofunciona.O aparelho funciona malquando ligado a outroequipamento.Impossível ouvir o tomde funcionamento docontrolo remoto.O controlo remoto nãofunciona correctamente.Impossível recarregar.O adaptador CA aquece-sedurante o recarregamento.As pilhas levam muitotempo para recarregar.O tempo de reprodução émuito curto apósrecarregar.O indicador da pilha nãoaparece ou é incorrecto.SL-SX430

Écrans A função HOLD está activada. Desactive HOLD (➪página 5).≥Você não introduziu um disco ou o disco não foicorrectamente introduzido. Você introduziu um disco que este aparelho não pode reproduzir.A tampa do compartimento do disco está aberta.O programa já contém 20 faixas.Lendo ficheiros MP3.2
