MANUALE UTENTE SLSX429C PANASONIC

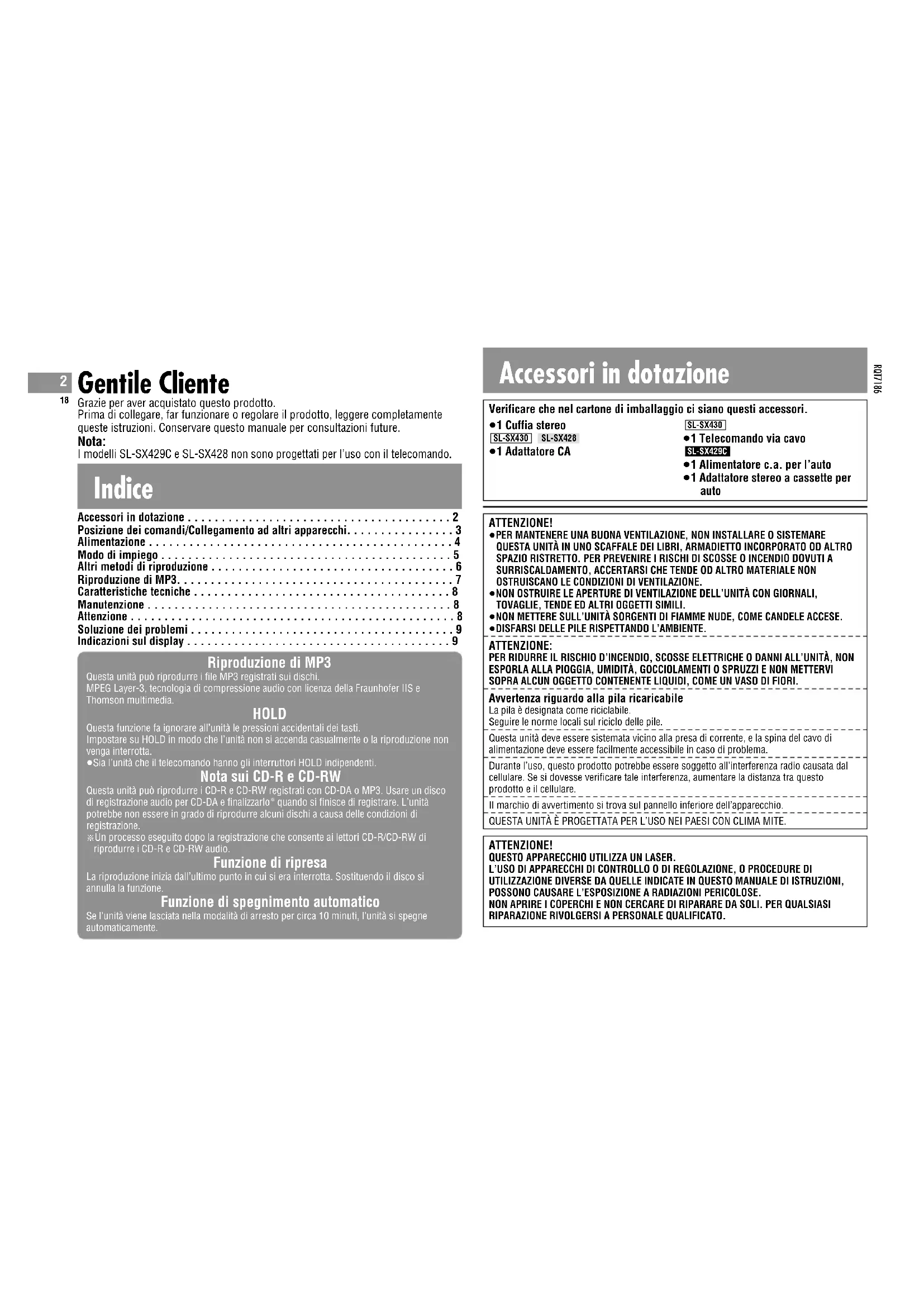

18 Grazie per aver acquistato quello prodotto.

Prima di collegare, far funzionare o regolare il prodotto, leggere completenesse queste istruzioni. Conservare quello manuale per consulazioni future.

Nota:

I modelli SL-SX429C e SL-SX428 non sono progettati per l'uso con il telecomando.

#

Accessori indotazione 2

Posizione dei comandi/Collegamento ad altri appearecchi. 3

Alimentazione 4

Modo di impiego 5

Altri metodi di riproduzione 6

Riproduzione di MP3. 7

Caratteristiche tecniche 8

Manutenzione 8

Attenzione 8

Solutione dei problemi 9

Indicazioni sul display 9

Riproduzione di MP3

Questa unita puo riproduire i file MP3 registrati sui dischi.

MPEG Layer-3, technologia di compressione audio con licenza della Fraunhofer IIS e

Thomson multimedia

HOLD

Questa funzione fa ignorare all'unita le pressioni accidentali dei tasti.

Impostare su HOLDD in modo che l'unità non si accenda casualmente o la riproduzione non venga interrotta.

Sia l'unita che il telecomando hanno gli interruptori HOLD independenti.

Notea sui CD-R e CD-RW

Questa unità può riproduire i CD-R e CD-RW registrati con CD-DA o MP3. Usare un disco

di registrazione audio per CD-DA e finalizzarlo* quando si finisce di registrar. L'unita

potrebbe non essere in grado di riproduire alcuni dischi a causa delle condizioni di

registrazione

*Un processo eseguitouponaregistrazioneche consenteailettoriCD-R/CD-RWdi

riproduire i CD-Re CD-RW audio.

Funzione di ripresa

La riproduzione inizia dall'ultimo punto in cui si era interrotta. Sostituendo il disco si

annulla la funzione

Funzione di spegnimento automatico

Se l'unità viene lasciata nella modalità di arresto per circa 10 minuti, l'unità si spegne

automaticamente.

Accessori in dotazione

Verificare che nel cartone di imballaggio ci siano quosti accessori.

Cuffia stereo

SL-SX430 SL-SX428

-1 Adattatore CA

SL-SX430

-1 Telecomando via cayo

SL-SX429C

1 Alimentatore c.a. per l'auto

-1 Adattatore stereo a cassette per

auto

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE
  QUESTA UNITA IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO
  SPAZIO RISTRETTO, PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A
  SUBBISCALDAMENTO. ACCERTARSICHE TENDE OD ALTRO MATERIALE NON
  OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE
• NON OSTRUIRE LE APERTURE DIV ETIVALIenza DELL'UNITA CON GIORDNALI, TOVAGUIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITA SORGENTI DI FIAMME NUDE, COME CANDELE ACCSE.
  DISFARSIDELLEPILERISPETTANDOLAMBIENTE.

ATTENZIONE:

PER RIDURE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITA, NON

ESPORLA ALLA PIOGGIA, UMIDITA, GOCCIOLAMENTI O SPRUZZI E NON METTERVI

SOPRA ALCUN OGGETTO CONTENTE LIQUIDI, COME UN VASO DI FIORI.

Avverenza riquardo alla pila ricaricabile

La pila è designata come riciclabile

Seguire lenorme locali sul riciclo delle pile.

Questa unità deve essere sistematica vicino alla presa di corrente, e la spina del cayo di

alimentazione delve essere facilitmente accessibile in caso di problema.

Durante I'uso,questo prodotto potrebhe essere sognetto all'interferenza radio causata dal

cellulare . Se si dovesse verificare tale interferenza , augmentare la distanza tra quello

prodotto e il cellulare.

Il marchio di avvertimento si trovava sul pannello inferiore dell'apparecchio.

QUESTA UNITA É PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER

L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI

UTILIZZAIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI,

POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE.

NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI

RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

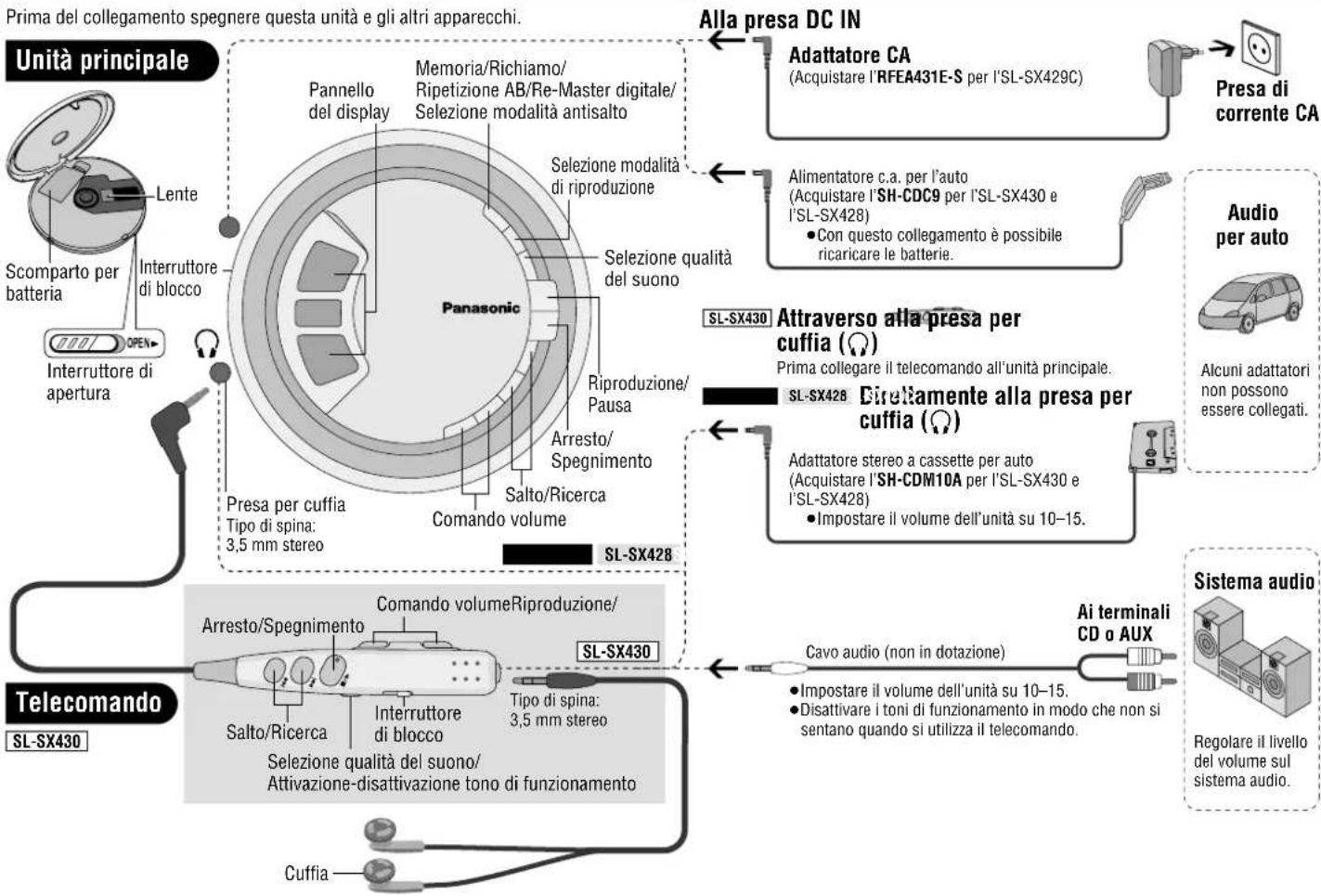

Posizione dei comandi/Collegamento ad altri apparecchi

I riferimento al telecomando sono validi sostanto per il modello SL-SX430.

3

19

Alimentazione

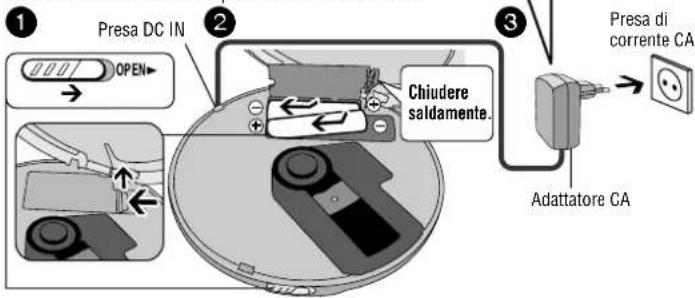

Batterie ricaricabilli (non in dotazione) Ricaricare prima dell'uso iniziale

Come precauzione di sicurezza但这a unita è costruita in modo che sia impossibile caricare le batterie normali. Per i dettagli rivolgersi al proprio rivenditore.

Batterie ricaricabili speciali al

nichel-cadmio

P-3GAVE/2B (2 pezzi)

Pile a secco normali/

Assicurasi di procurarsi l'adattatore CA opzionale RFEA431E-S.

Accertarsi che l'unità sa spenta durante la ricarica.

L'indicatore della batteria (orre durante la ricarica e scompare al termine della ricarica (circa da 4 a 5 ore).
- É possible ricaricare le batterie prima che queste siano completamente scariche.
- Inserire il coperchio della batteria in modo che sie ben saldo e a livello con lo scomparto delle batterie se si allenta, altrimenti potrebbe graffiare i dischi.

Pile a secco (non in dotazione)

Dopo aver scollegato l'adattatore CA, inseire due batterie alcaline "LR6, AA, UM-3". Inserire dello stesso modo delle batterie ricaricabili.

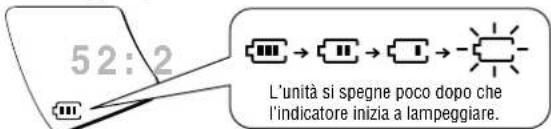

Indicatore delle batterie

Questo indicatore appeare quando I'unità è accesa.

• Prima dell'inizio della riproduzione l'indicatore delle batterie potrebbe lampeggiarie anche se le batterie non sono scariche. Appare correttamente molto ago iniziato la riproduzione.

Generali

■Tempo di riproduzione

Caratteristiche tecniche,pag.8

Rimozione delle batterie

Alimentatore c.a. per l'auto

L'SL-SX429C include un alimentatore c.a. per l'auto. (Consultare le istruzioni separate per l'installazione.)

Assicurarsi di procurarsi l'alimentatore c.a. per l'auto SH-CDC9 per l'uso con I'SL-SX430 e I'SL-SX428.

L'unità si trovava nella condizione di attesa quando l'adattatore CA è collegato. Il circuito primario è sempre "sotto tensione" per tutto il tempo che l'adattatore CA è collegato ad una presa di corrente.

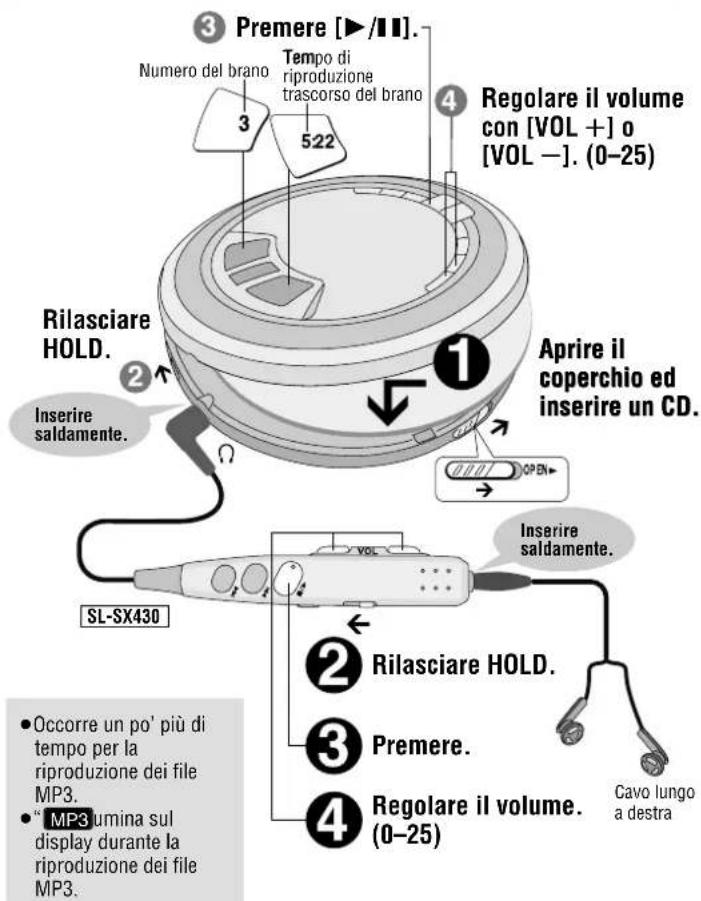

Modo di impiego

I riferimento al telecomando sono validi sostanto per il modello SL-SX430.

Riproduzione

Pausa

Telecomando Unità principale

Non disponible.

Premere di nuovo per ricominciare la riproduzione.

Ricerca

Telecomando Unità principale

Mantenere premuto durante la riproduzione.

Mantenere premuto durante la riproduzione.

Non e possibie eseguir la ricerca durante la riproduzione di MP3.

• É possiblèse eseguir la ricerca soltanto all'interno del brano attuale durante le modalità di riproduzione programmata, ripetizione di un brano, casuale, ripetizione casuale e ripetizione AB («:pag. 6).

Salto

Telecomando Unità principale

Premere. Premere.

• Premere due volte [↑] per saltare all'inizio del brano precedente durante la riproduzione.
• Non è possible usare [↓] per saltare al brano precedente durante la riproduzione casuale (r@pag. 6).

Arresto/Spegnimento

Telecomando Unità principale

Premere. Premere.

MP3

Tomentoletadi coproduzione

Numero dei brani

Altri metodi di riproduzione

I riferimento al telecomando sono validi soltanto per il modello SL-SX430.

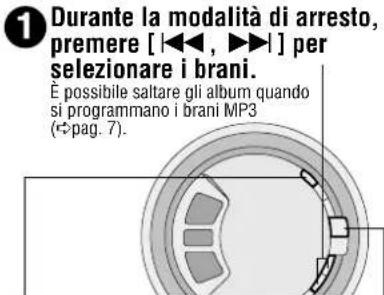

Riproduzione programmata

Premere [MEMO] per registrar.
Ripetere i punti 1 e 2 per registrare fino a 20 brani.
Premere [▶/■] per arrivare la riproduzione.

Con la riproduzione di MP3
Per confermare il contento del programma Premere [MEMO] durante la riproduzione del disco.
Per cancellare la riproduzione programmata Premere [].

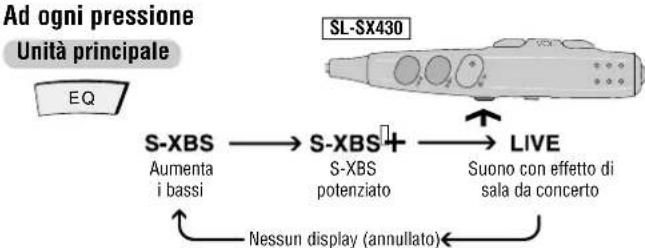

Cambiamento della qualità del suono

L'effetto più essere diverso fra diversi tipi di musica.

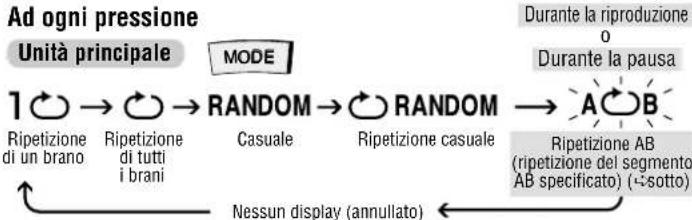

Modalità di riproduzione

Per specificare il segmento AB
Premere [MEMO] al punto di inizio (A) e ora una volta al punto di fine (B).
- Interrompere o saltare (-4; pag. 5) per annullare. - Se non si specifica il punto B e si raggiunge la fine del disco, il punto B viene impostato automaticamente e la ripetizione inizi. èanche possiblo specificare di nuovo il punto B premendo [MEMO].
Non e possibile selezionare "RANDOM"e"AB"durante la riproduzione di MP3.

Sistema antisalto

Questo sistema riduce al minimi o salti dovuti alle vibrazioni. E possibile cancellare il tempo di memoria antisalto per CD-DA per migliorare la qualità del suono. Durante la modalità di arresto, agli volta che si mantiene premuto Unità principale

Modailà potenzià la suono, 10 secondi di memoria antisalù

Modalità potenziata di antisalto, 45 secondi di memoria antisaltato

Non è possibile cambiare il tempo di memoria per gli MP3. Il tempo massimo è di 100 secondi per i dati registrati a 128 kbps.

Disattivazione del tono di funzionamento

Mantenere premuto [EQ] finché appare "bP oFF"

SL-SX430

Riproduzione di MP3

I riferimento al telecomando sono validi soltanto per il modello SL-SX430.

Avvio della riproduzione da un album (Salto dell'album)

Mantenere premuto finché appare l'album desiderato

Unità principale

SL-SX430

Riproduzione soltanto dei brani in un album selezionato (Modalità album)

Ogni volta che si mantiene premuto

Unità principale

ALBUM

Modalita album

Nessun display

(annullato)

• É possibile selezionare un'album con la funzione di salto dell'album (::sopra).
  Non è possible attivare la modalità album durante la riproduzione programmata.

Ascolto di un suono più naturale (Re-Master digitale)

É possible rigérer à frequenza del segnale persa durante la compression, ripristinando ad una forma simile à quella precedente alla compressione.

Durante la modalità di arresto, agli volta che si mantiene premuto

Unità principale

RMTR

Suono potenziato

Nessun display

Conserva la durata della batteria

Questa unitàcould riproduire l'MP3,unmetodiocompressionedell'audio sanza rovinarne la qualita audio.

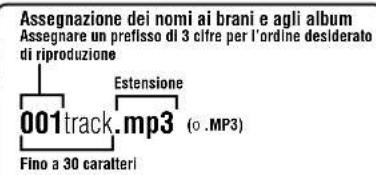

■ Quando si creano file MP3 da riproduire su esta unità

Formati dei dischi: ISO9660 livello 1 e livello 2 (tranne che per formati estesi)

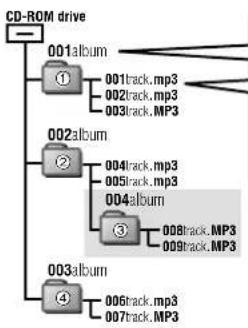

Se si è creato un album come 004album a sinistra, i file potrebbero non essere riprodotti nell'ordine del nome.
Gli album vengono riprodotti nell'ordine di ①, ②, ③, ④.

Limitazioni su MP3

• Questa unità è compatible con le sessioni multiple, ma se le sessioni sono numerose occorrere più tempo per l'avvio della coproduzione. Per evitare ciò limitare al minimò il numero delle sessioni.
• Questa unità non è in grado di riproduire i file registrati con la scrittura a pacchetto.
  Se un CD di fornato CD-ROM contiene MP3 e file diversi da MP3, sostanto i file MP3 sono riproducibili.
  A seconda del modo in cui sono stati creati i file MP3, questi potrebbero non essere riprodotti nell'ordine numero assegnato o non essere riprodotti del tutto.

Caratteristiche tecniche

24

Audio (CD-DA)

Frequenza di campionamento: 44.1 kHz N. di canali: 2 (sinistro e destro, stereo) Livello uscita cuffe:

RMS max. 6 mW+6 mW/16Ω(regolabile)

Rispostainfrequenza:

Da 20 Hz a 20.000 Hz

(Da +0,5 dB a-7 dB)

Pickup

Fonte di luce: Laser semiconducttore

Lunghezza d'onda: 780 nm

MP3

Velocità bit supportate:

Da 32 kbps a 320 kbps

(consigliati 128 kbps)

Frequenze di campionamento

Massimo numero di voci

(somma di album e brani): 999

Massimi livelli di album: 100

Generali

Alimentazione:

Ingresso CC:CC 4.5 V

SL-SX430 SL-SX428

Ingresso adattatore CA:

CA 220-230 V 50/60 Hz

SL-SX430 SL-SX428

Consumo di corrente:

Con adattatore CA:0.7 W

In ricarica: 3,1 W

Tempo di riproduzione:

Usando su una superficie piana e stabile a 25^ con la funzione EQ disattivata, la funzione di blocco attivata, antisalto attivato su POS 1 (CD-DA), alla velocità dei bit consigliata (MP3: 128 kbps) e con la funzione di Re-master digitale disattivata (MP3). I tempi di riproduzione sono in ore e approximativi.

Batterie usate	Disco MP3	Disco CD-DA
2 batterie alcaline opzionali	85	50
2 batterie ricaricabili opzionali	40	23

Tempo di ricarica: Circa da 4 a 5 ore

• Il tempo di riproduzione può essere inferiore a seconda delle condizioni operative.

• Il tempo di riproduzione sare notevolmente ridotto con la riproduzione di CD-RW.

Gamma di temperatura operativa: Da 0^ a 40^

Gamma di temperatura per la ricarica: Da 5^ a 40^ Dimensioni (L× A× P)

135×24.3×135mm

batterie)

Nota:

Le caratteristiche tecniche sono soggette a modifiche alla preavviso

Il peso e le dimensioni sono approximativi.

Manutenzione

Se le superfici sono sporche, pulirle con un panno morbido e asciutto.
Non usare mai alcol, diluento benzina per pulire questa unita.
- Prima di usare panni trattati chimicamente, leggere attendamente le istruzioni che arrivapagnano il panno.

Attenzione

Non esporre l'unità alla diretta luce del sole o al calore, come i radiatori, poiché si potrebbe danneggiarla.
- Interrompere l'uso se si manifestano problemi relativi all'uso della cuffia o di altre parti a diretto contatto con la pelle. Persistendo nell'uso potrebbero verificarsi eruzioni cutanee o altre reazioni allergiche.

Batterie

Non togliere il rivestimento delle batterie e non usable se il rivestimento è stato molto.
-Quando si insertisco le batterie allineare correttamente i poli ^+ e-.
Non mischiare batterie di tipo diverso o batterie vecchie con nuove.
- Se non si intende usare l'unità per molto tempo rimuovere le batterie.
Non buttare le batterie nel fuoco, non cortocircuutarle, non smontarle e non sottoporle a calore excessivo.
Non tentare di ricaricare le pile a secco.
- Quando si trasportano le batterie in una tasca o nella borsa, assicurarsi che non vengano a fatto con oggetti metallici come le collane. Il fatto con i metalli cui possono provocare un incendio.

■ Ascolto

Non usare la cuffia o gli auricolari ad un volume eccessivo. Gli specialisti dell'udito raccomandano di non protrarre l'ascolto per periodi troppo lunghi.
Se si sente un ronzio nellorecchio, ridurre il volume o interrrompere l'uso.
Non usare nelle si guida un veicolo motorizzato. C'è il rischio di provocare incidenti ed è proibito in molti paesi.
- In situazioni di potenziale rischio si dovrebbe usare l'unità con prudenza o interrogperne temporaneamente l'uso.
- Anche se la cuffia o gli auricolari usati sono del tipo aperto e consentono di sentire i suoni esterni, non alzare il volumeosi alto da non riuscire più a sentire i rumori circostanti.

CD

Non usare i CD di forma irregolare.
Non usare i dischi che non sono specificati.
Non usare i CD stampati con stampanti per etichette disponibili sul mercato.
Non usare i CD con le etichette e gli adesivi che si stanno staccando o con la colla che fuoriesce alla parte dello etichette e gli adesivi.

Solutizione dei problemi

I riferimento al telecomando sono validi soltanto per il modello SL-SX430.

Prima di richiedere l'assistenza, eseguire i seguente controli. Se ci sono dei dubbi su alcuni controli da effettuare o i rimedi proposti nella tabella non risolvono il problema, rivolversi al proprio rivenditore per le istruzioni.

Non avviene la riproduzione.	•La funzione HOLD è attivata. Rilasciate HOLD («-pag. 5). •Le batterie potrebbero essere esaurite («-pag. 4). (Se la riproduzione è molto breveanche dopo aver ricaricato completamente le batterie,queste potrebbero aver superato la loro durata. Le batterie ricaricabili possono essere ricaricate circa 300 volte.) •Il disco non è inserito correttamente. •Il disco è graffiti o sporco. (Brani saltati.) •C'è dell'umidità sulla lente. Attendere circa un'ora e riprovare. •La lente è sporca: pulirla con una peretta per soffiarre (prodotto consigliato: SZZP1038C). Se sulla lente rimangono le improntede digitali, pulirle delicatamente con un tamponcino di cotone. •L'unità potrebbe non leggere correttamente i file MP3 se viene scossa durante la riproduzione dei file. •La riproduzione di un disco a sessione multipla potrebbe non riuscire se c'è un segmento di dati vuoto fra le sessioni. •Se ci sono dei dati JPEG di grande dimensione, ecc. all'interno di un file MP3, il suono potrebbe essere silanziato e la riproduzione potrebbe non riuscire. •Se si tenta di riproduire un CD che contiene i dati di formato CD-ROM e i dati audio normali (CD-DA), l'uscita da uno dei due tipi di dati cui essere silenziatà e la riproduzione potrebbe non riuscire.
Non si sente alcun suono o c'è un forte rumore.	•Accertarsi che le spine sianno insertire saldamente. •Pulire le spine con un pannu pulito. •Se la qualità di registrarazione è scarsa la riproduzione di MP3 potrebbe essere rumorosa. •Se l'unità viene colpita più volte l'indicazione del tempo di riproduzione trascorso scompare e il suono si interrompe.
La riproduzione non riprende dall'ultimo punto in cui si er interrotta.	•La funzione non è attivata se si cambiano i dischi. •La funzione non è attivata durante la riproduzione casuale. •La funzione può non attivarsi correttamente in alcune condizioni.
La riproduzione non inizia dal primo brano.	•Le modalità di riproduzione casuale potrebbero essere attivata («-pag. 6). •La riproduzione potrende dall'ultimo punto in cui si era interrotta.
L'unità smette di funzionare.	Scollegare e poi ricollegare tutte le fonti di alimentazione (batterie e adattatore CA).
È impossibile eseguire la ricerca dei brani.	Non è possibile eseguire la ricerca dei file MP3.
È impossibile saltare gli album.	Non è possibile saltare dal primo all'estimo album durante la riproduzione.
È impossibileambiare la modalità di Re-master digitale e la modalità antisalto.	Se si prene [«-«] o [»-»] prima di [MEMO] non è possibileambiare la modalità.

É impossibile specificare il segmento AB.	Si potrebbe non essere in grado di specificare il segmento A o B alla fine del disco.
La funzione di Re-Master digitale non è attivata.	A seconda del tipo di registrazione su disco MP3, l'effecto potrebbe non verificarsi.
SL-SX430L'unità funziona male quando è collegata ad un'alto appareccchio.	Assicurarsi di collegare l'alto apparecchioattraverso il telecomando. Gli altoparlanti collegati direttamente all'unità devono essere un'impedenza di 1 kΩo inferiore.
Non si sente il tono di funzionamento del telecomando.	Il tono di funzionamento potrebbe essere disattivato («pag. 6).
Il telecomando non funzioni correttamente.	Per far funzionare questa unità usare sostanto il telecomando in dotazione.
É impossibile ricaricare.	•Non si stanno usinge le speciali batterie ricaricabilli («pag. 4).•É necessario inseire due batterie prima di ricaricarle.•L'unità delve essere spenta prima di poter effettuire la ricarica.
L'adattatore CA si scalda durante la ricarica.	É una caratteristica normale.
Le batterie impiegano molto tempo per ricariciarsi.	In alcune condizioni, per la ricarica delle batterie ci voglioni al massimo 6 ore.
Il tempo di riproduzione è breve dopo la ricarica.	•Siould verificare dopo la prima ricarica o quando le batterie non sono state usate per molto tempo. Il tempo di riproduzione dovrebbe ripristinarsi dopo alcune ricariche.•Le batterie possono scariciarsi se si lascia collegato l'adattatore CA una volta completata la ricarica.
L'indicatore delle batterie non appare o non è corretto.	•L'indicatore non appare quando è collegato l'adattatore CA.•In alcune condizioni l'indicatore delle batterie non appare correttamente.

Indicazioni sul display

ho I d	La funzione HOLD è attivata. Rilasciare HOLD (←pag. 5).
na d'15C	Non è stato inserito alcun disco o il disco non è stato inserito correttamente.E stato inserito un disco che"Thisa unità non è in grado di riproduire.
B'EG	Il coperchio del disco è aperto.
F	Il programma contiene più 20 brani.
J	File MP3 in corso di riproduzione.

2 Cher client

Peso: 224 g (con bat

Pressione. Pressione

Pressione. Pressione.

Mantenhapression desigdar
