Tipo de produto	Sistema Hi-Fi compacto com rádio FM/AM e leitor de CD
Marca	Panasonic
Modelo	RCCD350
Alimentação	CA 230 V, 50 Hz, 11 W (espera 2,3 W)
Pilha de backup de memória	9 V (tipo 6F22/6LR61, 006P, não fornecida)
Faixas de frequência de rádio	FM: 87,5 a 108,0 MHz (passo de 50 kHz); AM: 522 a 1629 kHz (passo de 9 kHz)
Funções principais	Leitura de CD, rádio FM/AM, 3 alarmes, equalizador de som (Graves/Claro/Suave/Voz), virtualizador de som, temporizador de desligamento, relógio 24h, display com dimmer
Alto-falantes	Alto-falantes 4,5 cm, 6 Ω x 2
Formatos de disco compatíveis	CD áudio, CD-R, CD-RW (formato CD-DA)
Manutenção e limpeza	Limpe com um pano macio e seco. Não use álcool, diluente ou benzina.
Segurança	Dispositivo de segurança laser; não abrir nem reparar sozinho; evitar exposição à umidade e chamas; não obstruir aberturas de ventilação.
Acessórios fornecidos	Antena de quadro, manual de instruções
País de destino	Climas temperados

Perguntas frequentes - RCCD350 PANASONIC

Como ajustar o relógio no Panasonic RCCD350?

Pressione ADJUST, CLOCK/ALARM para selecionar o ajuste da hora. Use 1 / - ou + / + para ajustar a hora e pressione novamente ADJUST, CLOCK/ALARM para confirmar.

Como ativar o horário de verão?

Pressione ADJUST, CLOCK/ALARM para selecionar a configuração do horário de verão (2), use 1 / - ou + / + para escolher 'on' e pressione ADJUST, CLOCK/ALARM para finalizar. O ícone aparece e o relógio avança uma hora.

Como ler um CD?

Pressione CD OPEN/CLOSE para abrir a tampa, insira o CD com a etiqueta para fora, feche e pressione CD para iniciar a reprodução. O aparelho desliga automaticamente após a primeira faixa.

Como pré-sintonizar estações de rádio?

Para pré-sintonização automática, pressione continuamente PLAY/MODE na banda desejada. Para pré-sintonização manual, sintonize a estação, pressione PRESET TUNING e selecione um número de canal.

Como configurar um alarme?

Primeiro ajuste o relógio. Para ALARM 1, prepare um CD ou uma estação de rádio e ajuste o volume. Pressione ADJUST, CLOCK/ALARM para selecionar ALARM 1, 2 ou 3, ajuste a hora, confirme e pressione continuamente a tecla para ativar o alarme.

O que fazer se a reprodução do CD não iniciar?

Verifique se o CD está inserido corretamente (etiqueta para fora), limpe o CD com um pano macio ou use uma seringa de ar para limpar a lente. Se o problema persistir, aguarde uma hora em caso de condensação.

Como usar o equalizador de som?

Pressione a tecla do equalizador para selecionar o modo: Graves (amplifica graves), Claro (agudos mais claros), Suave (música ambiente), Voz (destaque para vozes). Pressione para desativar (E0 exibido).

Como ajustar o temporizador de desligamento?

Pressione a tecla do temporizador para definir o número de minutos antes do desligamento. Para verificar o tempo restante, pressione uma vez. O aparelho desliga automaticamente após o tempo definido.

Por que a exibição do CD ou do rádio desaparece?

O display desliga após alguns segundos para economizar energia. Para reexibi-lo, pressione DISPLAY, -DIMMER.

Como limpar o aparelho?

Use um pano macio e seco para limpar o aparelho. Nunca use álcool, diluente de pintura ou benzina. Se usar um pano impregnado quimicamente, leia as instruções primeiro.

MANUAL DE UTILIZADOR RCCD350 PANASONIC

Manual de Instruções

CD Clock Radio

Modelo N.º RC-CD350

Panasonic®

Caro cliente

Obrigado por ter adquirido este produto. Antes de ligar, utilizar ou regular o aparelho, leia atentamente estas instruções até ao fim. Guarde o manual para consulta futura.

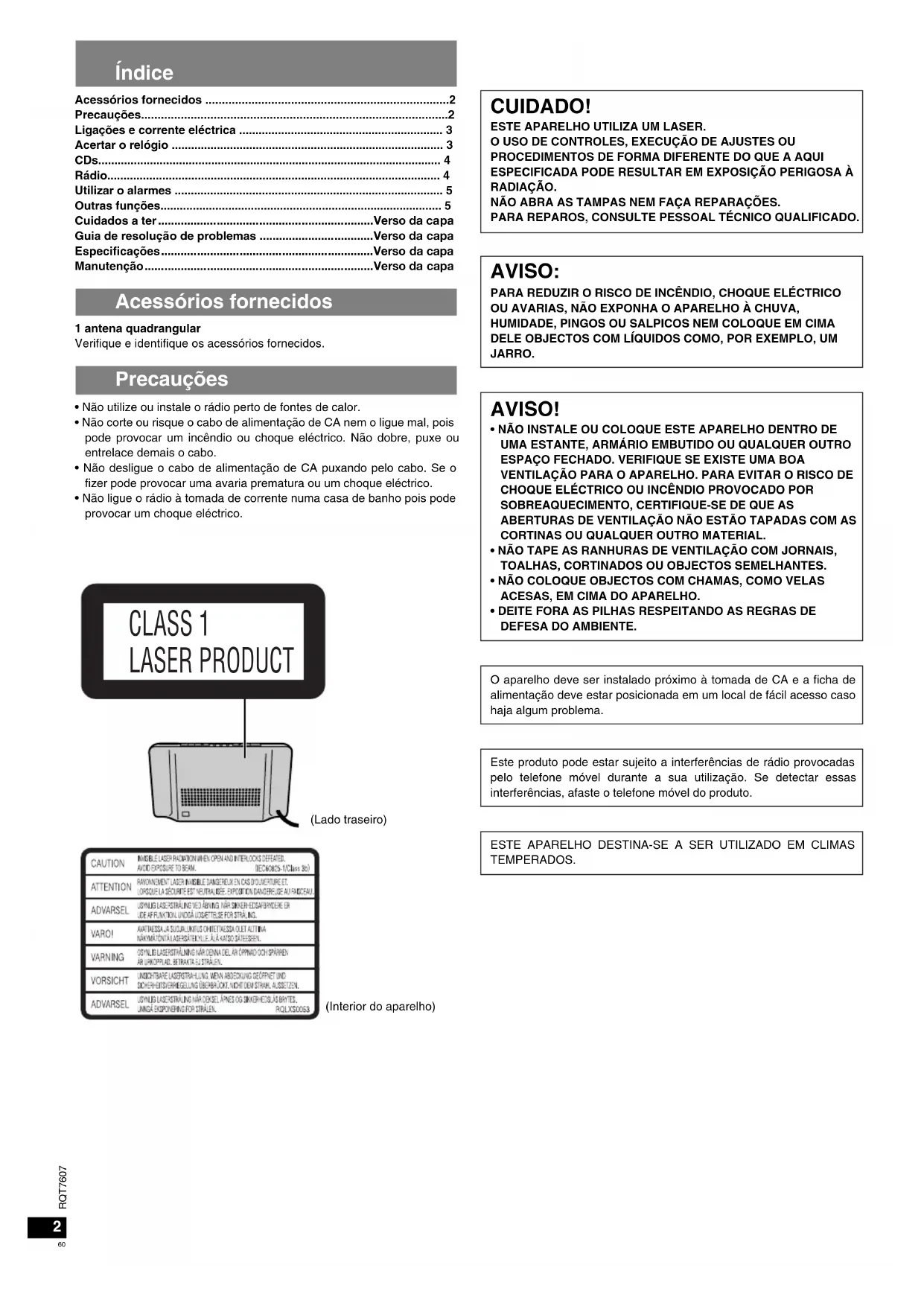

Índice

Acessórios fornecidos 2

Precauções 2

Ligações e corrente elétrica 3

Acertar o relógio 3

CDs 4

RÁDIO 4

Utilizar os alarmes 5

Outras funções 5

Cuidados a ter (Verso da capa)

Guia de resolução de problemas (Verso da capa)

Especificações (Verso da capa)

Manutenção (Verso da capa)

Acessórios fornecidos

1 antena quadrangular

Verifique e identifique os acessórios fornecidos.

Precauções

• Não utilize ou instale o rádio perto de fontes de calor.
• Não corte ou risque o cabo de alimentação de CA, não o ligue mal, pois pode provocar um incêndio ou choque elétrico. Não dobre, puxe ou entrelace demais o cabo.
• Não desligue o cabo de alimentação de CA puxando pelo cabo. Se o fizer, pode provocar uma avaria prematura ou um choque elétrico.
• Não ligue o rádio à tomada de corrente numa casa de banho, pois pode provocar um choque elétrico.

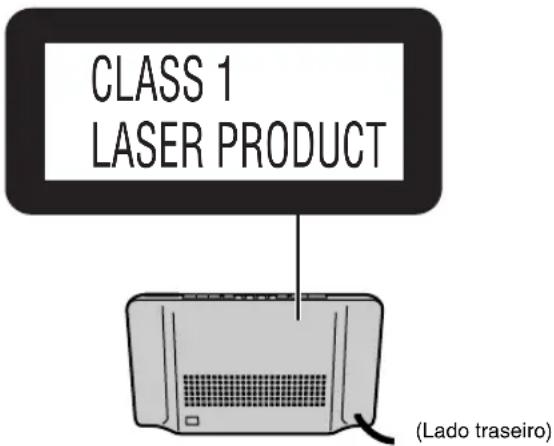

(Lado traseiro)

CAUTION	INVERSE LASER RADARION AMEN OPEN AND INTERLOCKS DEFADED. AVOID EXPOSURE TO BEAM.
ATTENTION	RAVONEMENT LASER INVERSE DANGENOL EN CAS DUOYETURE ET. LORSOIRE LA SECURITE EST NEUTRALISSE,EXPRESSION DANGEREUE AFRIECALEU.
ADVARSEL	USPULING LASER STRALING VED ABVNG NAR SIKHER EDSAEBRIDEE OR UBE AFFIXION UNIDA USOETTELE SE FOR STRALING.
VARO!	ANTHESIA,AL SUCLAWUNI OHMIETASIA OLET ALITINA NARMAKIMENTAL LASERSTHALING YELA,AL KATO SATESESEN.
VARNING	GPENIL LASER STRALING NAR DENA DEL,AR OPPOW OOH SPARREN AB UPHOPPLAD,DETRAKA EL STRALEN.
VORSICH	UNICHTARE LASERSTRALING,MEWA ABSEKING GEOPHET UND SCHERBERGERRGELLING OBBHACK,NEIGH CEM STRAL,ALSSZEN.
ADVARSEL	USPULING LASER STRALING NAR DOCKEL APAMES OS SKIKHEKAS ABRYBETES, UNIGA EXPOXENING FOR STRALEN.

(Interior do aparelho)

CUIDADO!

ESTE APARELHO UTILIZA UM LASER.

O USO DE CONTROLES, EXECUÇÃO DE AJUSTES OU

PROCEDIMENTOS DE FORMA DIFERENTE DO QUE A AQUI ESPECIFICADA PODE RESULTAR EM EXPOSIÇÃO PERIGOSA À RADIAÇÃO.

NÃO ABRA AS TAMPAS NEM FAÇA REPAROS.

PARA REPAROS, CONSULTE PESSOAL TÉCNICO QUALIFICADO.

AVISO:

PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELÉTRICO OU AVARIAS, NÃO EXPONHA O APARELHO À CHUVA, HUMIDADE, PINGOS OU SALPICOS NEM COLOQUE EM CIMA DELE OBJETOS COM LÍQUIDOS COMO, POR EXEMPLO, UM JARRO.

AVISO!

• NÃO INSTALE OU COLOQUE ESTE APARELHO DENTRO DE UMA ESTANTE, ARMÁRIO EMBUTIDO OU QUALQUER OUTRO ESPAÇO FECHADO. VERIFIQUE SE EXISTE UMA BOA VENTILAÇÃO PARA O APARELHO. PARA EVITAR O RISCO DE CHOQUE ELÉTRICO OU INCÊNDIO PROVOCADO POR SOBREAQUECIMENTO, CERTIFIQUE-SE DE QUE AS ABERTURAS DE VENTILAÇÃO NÃO ESTÃO TAPADAS COM CORTINAS OU QUALQUER OUTRO MATERIAL.
• NÃO TAPE AS RANHURAS DE VENTILAÇÃO COM JORNAIS, TOALHAS, CORTINADOS OU OBJETOS SEMELHANTES.
• NÃO COLOQUE OBJETOS COM CHAMAS, COMO VELAS ACESAS, EM CIMA DO APARELHO.
• DEITE FORA AS PILHAS RESPEITANDO AS REGRAS DE DEFESA DO AMBIENTE.

O aparelho deve ser instalado próximo à tomada de CA e a ficha de alimentação deve estar posicionada em um local de fácil acesso quando não estiver em uso.

Este produto pode estar sujeito a interferências de rádio provocadas pelo telefone móvel durante sua utilização. Se detectar essas interferências, afaste o telefone móvel do produto.

ESTE APARELHO DESTINA-SE A SER UTILIZADO EM CLIMAS TEMPERADOS.

Ligue a antena

• Levante a antena até encaixar com um estalido.
• Ao desligar puxe firmemente.

Melhorar a recepção

• Estique e mude a direção da antena.

Nota

Estes altifalantes não têm proteção anti-magnetismo. Não os coloque perto de televisores, computadores ou outros aparelhos facilmente influenciáveis pelo magnetismo.

Ligue o cabo de alimentação de CA

À tomada de corrente doméstica

Introduza uma pilha (não incluída) para segurança dos dados da memória (fundo do rádio)

1 Carregue no botão e empurre para baixo.

2 Puxe o conector para fora e ligue a pilha.

Pilha 6F22/6LR61, 006P (não incluída)

3 Introduza a pilha como mostra a figura.

Esta pilha guarda as programações do relógio, do alarme e das estações de rádio se houver um corte de corrente. Dura cerca de um ano (um mês se o aparelho não estiver ligado à tomada de corrente).

Acertar o relógio

Este relógio utiliza o sistema de 24 horas. Este exemplo mostra como acertar o relógio para as 15:30. Volte a acertar regularmente o relógio para manter a sua precisão. (Variação mensal +/- 30 segundos.)

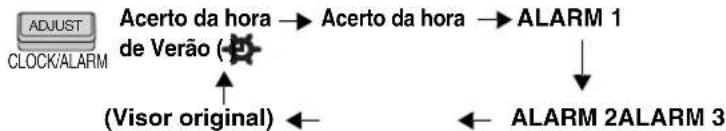

1. Carregue para selecionar o acerto da hora

CLOCK/ALARM

Acerto da hora de Verão (Acerto da hora

(Visor original)

2. Carregue no período de 10 segundos, para acertar a hora

Carregue sem soltar para mudar a hora mais rapidamente.

3. Carregue para pôr o relógio a funcionar e terminar

O visor volta ao seu estado original antes de ouvir o tom de confirmação.

Hora de Verão

Faça o seguinte para adiantar o relógio uma hora durante os meses de Verão.

1. Carregue em [ADJUST, CLOCK/ALARM] para selecionar o acerto da hora de Verão. 2. Carregue em [1/1-] ou [+/+] para selecionar "on" (ativada). 3. Carregue em [ADJUST, CLOCK/ALARM] para terminar (ouve um sinal sonoro).

Aparece e o relógio adianta uma hora.

Repita os passos acima e selecione "OFF" no passo 2 para desligar e repor a hora normal.

Sintonização manual

1 Carregue para abrir, introduza o CD e feche bem

2 Carregue para reproduzir

O aparelho desliga-se automaticamente depois de terminada a reprodução da última faixa.

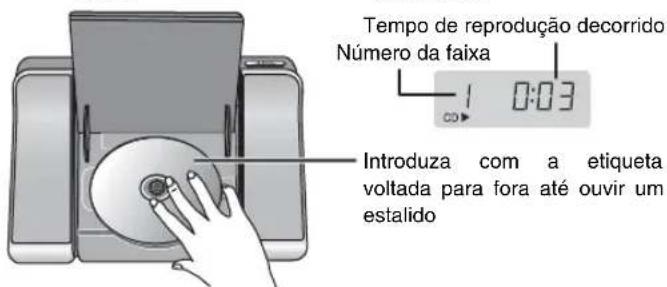

Introduza com a etiqueta voltada para fora até ouvir um estalido

Para não danificar o CD, deixe-o parar completamente antes de abrir a tampa do compartimento respectivo.

Pausa	Carregue em CCITT Carregue novamente para recomeçar a reprodução
Parar e desligar	Carregue em ALARMIOFF Nota quando o CD parar o aparecido también se desliga automaticamente. Não pode utilizear osirossaltar,procurrar ou reproduzir. quando limgor o cabo de alimentaçãode CA, o aparecido fica no modo de espera. Enquanto o cabo de alimentaçãoestiver ligado a uma tomada de correto, o circuito principal tem sempre "corrente".
Saltar/Procurar	Carregue para saltar,carregue sem soltar para procurar Recuar Avançar
Repetir reprodução/ Reproduzir aleatoriamente	Carregue para selecionar o modo 1-: Repete uma faixa PLAY WOOD PRESET RND: Reproduz todas as faixas por ordem aleatoria Nada no visor: Modos de reproduçãodesactivados

1Seleciona a banda 2Sintonize uma estação

No passo 2, carregue sem soltar para iniciar a sintonização automática. Sempre que sintonizar uma estação, a operação é interrompida.

Desligar	Carregue em ALARMOFF
Modo FM Mude para MONO se houver muito interferência em FM	Carregue em PLAYNCEE -PRESET MONO O som não é estéreo, mas a interferência diminui. Carregue novamente para cancel.

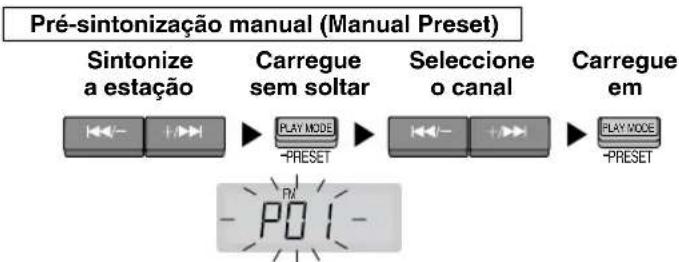

Pré-sintonização

Pode pré-sintonizar até 20 estações de FM e 12 de AM. Utilize a função de pré-sintonização automática para pré-sintonizar todas as estações que o aparelho pode receber ou a pré-sintonização manual para pré-sintonizar apenas as estações desejadas.

Pré-sintonização automática (Auto Preset)

Execute as operações abaixo para cada estação de FM e AM.

Carregue sem soltar

A frequência volta à frequência mais baixa da banda, todas as frequências são percorridas e "AUTO" pisca. Quando terminar, ouve a primeira estação a pré-sintonizar.

Seleccionar os canais

Utilizar os alarmes

Programe o aparelho para que ligue o rádio ou reproduza um CD com ALARM 1 ou para que emita um sinal sonoro com ALARM 2 e ALARM 3. Preparação: Programar a hora. Para ALARM 1, reproduza a faixa do CD ou a estação de rádio e regule o volume com que deseja acordar.

1 Carregue para selecionar o tipo de alarme que deseja programar (ALARM 1, 2 ou 3)

Carregue sem soltar para mudar a hora mais rapidamente.

O visor volta ao seu estado original antes de ouvir o tom de confirmação.

4 Carregue sem soltar para ligar o alarme (o botão [DOZE] acende-se). Se ativar mais de 2 programações de alarme, só aparece a hora programada para o primeiro alarme.

O alarme toca à hora programada e para automaticamente uma hora depois. ALARM 1 reproduz a faixa do CD ou a estação de rádio com o volume programado (se tirar o CD ouve um zumbido).

ALARM 2 e 3 fazem tocar um zumbido (não pode alterar o volume do zumbido). Depois de programar um alarme, pode continuar a reproduzir o CD ou a ouvir a estação de rádio.

Verificar as programações	Carregue em ALARM ·CHECK-ONOFF
Para deslugar o alarme	Carregue sem soltar ALARM ·CHECK-ONOFF As programações mantém-se. Volte a carregar sem soltar para liger de novo (durante a reprodução de um CD ou do rário para ALARM 1).

Doze	Carregue em DOZE O alarme volta a tocar passados 6 Minutes.
Para deslugar o alarme	Carregue em ALARMOFF ALARM CD 7:30 As programações mantém-se e o alarme volta a tocar no dia segunte.

Outras funções

Qualidade do som

Equalizador de som

Carregue em

Clear (Nitidez): Torna os agudos mais nítidos

Soft (Suavidade): Para música de fundo

Vocal (Vozes): Dá mais brilho às vozes

Desligar

Eq aparece quando a função de equalização de som (Sound EQ) estiver ativada.

Virtualização do som

Estabiliza a gama média, como as vozes, e dá uma amplitude e profundidade naturais. Utilize esta função se estiver a ouvir fontes de som estéreo. (O efeito real depende da fonte que estiver a ouvir.)

Carregue sem soltar

Volte a carregar sem soltar para cancelar.

Temporizador para adormecer

Programe o rádio para que se desligue passado um determinado número de minutos.

Carregue em

Sempre que carregar no botão:

Para ver o tempo restante, carregue uma vez.

Visor

Os visores do CD e do rádio desaparecem passados alguns segundos. Para voltar a vê-los: Carregue em

AY

EB

Dimmer (Esbater)

Carregue sem soltar

DISPLAY DIMMER

O visor alterna entre claro e escuro sempre que carregar.

Pilhas

• Se não utilizar o aparelho durante muito tempo, retire as pilhas para evitar danos provocados pela eventual fuga do electrólito.
• Não aqueça, abra, molhe ou queime as pilhas.
• Não rasgue o invólucro das pilhas nem as utilize se o invólucro estiver rasgado.

Uma utilização incorrecta das pilhas pode provocar a fuga do electrólito, danificando os objectos com que este entra em contacto bem como provocar um incêndio.

Se o electrólito entrar em contacto com qualquer parte do seu corpo, lave-se abundantemente com água.

CDs

• Não utilize CDs com formatos não normalizados.
• Não utilize discos que não correspondam às especificações indicadas.
• Não utilize CDs impressos em impressoras de etiquetas à venda no mercado.
• Não utilize um CD com etiquetas e autocolantes descolados ou com cola em excesso.

Este aparelho pode reproduzir discos CD-R e CD-RW gravados com CD-DA. Utilize um disco de gravação de áudio e finalize-o* quando acabar de gravar. O aparelho pode não conseguir reproduzir alguns discos devido às condições de gravação.

• Um processo que permite aos leitores de CD-R/CD-RW reproduzir discos CD-R e CD-RW de áudio.

Antes de contactar os serviços de assistência, faça as verificações indicadas abaixo. Se tiver dúvidas sobre estes pontos de verificação ou se as soluções indicadas na janela não resolverem o problema, consulte o distribuidor para obter instruções.

O relógio minha a indicação “-:-”.	·Acerte o relógio.
Há muito interferência.	·Afaste o aparecido de telemóveis televisores e outros sintonizadores. ·Estique e mude a direção da antenna.
O alarmé não toca à hora programada.	·Verifique se o indicator do alarmé está ligado ("ALARM 1", "ALARM 2" ou "ALARM 3").
A memória foi apagada.	·Volte a programar os itens da memória. ·Introduza uma pihã para guardar o conteudo da memória.
Aparece a indicação "no dISC".	·Não introduziu um CD.
A reprodução nãoouve ou o visor está Incorrecto.	·Limpe o CD. ·Limpe a lente com um soprado (SZZP1038C recomendado). Se a lente tiver dedadas, limpe-a com cuidado com um cotonete. ·Espere uma hora às a condensação segre tente de novo. ·Verifique se a etiqueta está virada para fora. ·Substitua o CD se estiver riscado ondulado ou tiver uma forma irregular.
O visor do CD ou do rádio desaparece.	·Estes visores desaparecem passadosagems segundos. Para voltar a vê-los,carregue em [DISPLAY, -DIMMER].

Especificações

Intervalo de frequências

FM: 87,5 a 108,0 MHz (em passo de 50 kHz)

AM: 522 a 1629 kHz (em passo de 9 kHz)

Frequência de amostragem

44,1 kHz

Descodificação

linear de 16 bits

Fonte dos feixes

Laser semicondutor

(comprimento de onda 780 nm)

Número de canais

2 canais, estéreo

Choro e flutuação

Inferior aos dados de medicação admitidos

Conversor D/A

DAC de 1 bit

Altifalantes

4,5 cm, 6 Ω x 2

Requisitos de corrente

Consumo de corrente: 11 W

Segurança da memória

9 V (Uma pilha 6F22/6LR61, 006P)

Dimensões (L x A x P)

266 x 149 x 137 mm

Peso

1,43 kg sem a pilha

As especificações estão sujeitas a alterações sem aviso prévio.

O peso e as dimensões são valores aproximados.

Manutenção

Limpe o aparelho com um pano seco e macio.

• Nunca limpe o aparelho com álcool, diluente para tinta ou benzina.
• Antes de utilizar um pano com tratamento químico, leia com atenção as instruções que o acompanham.
