BRUKSANVISNING HKC 55 Li 5 2 EBPlusFS FESTOOL

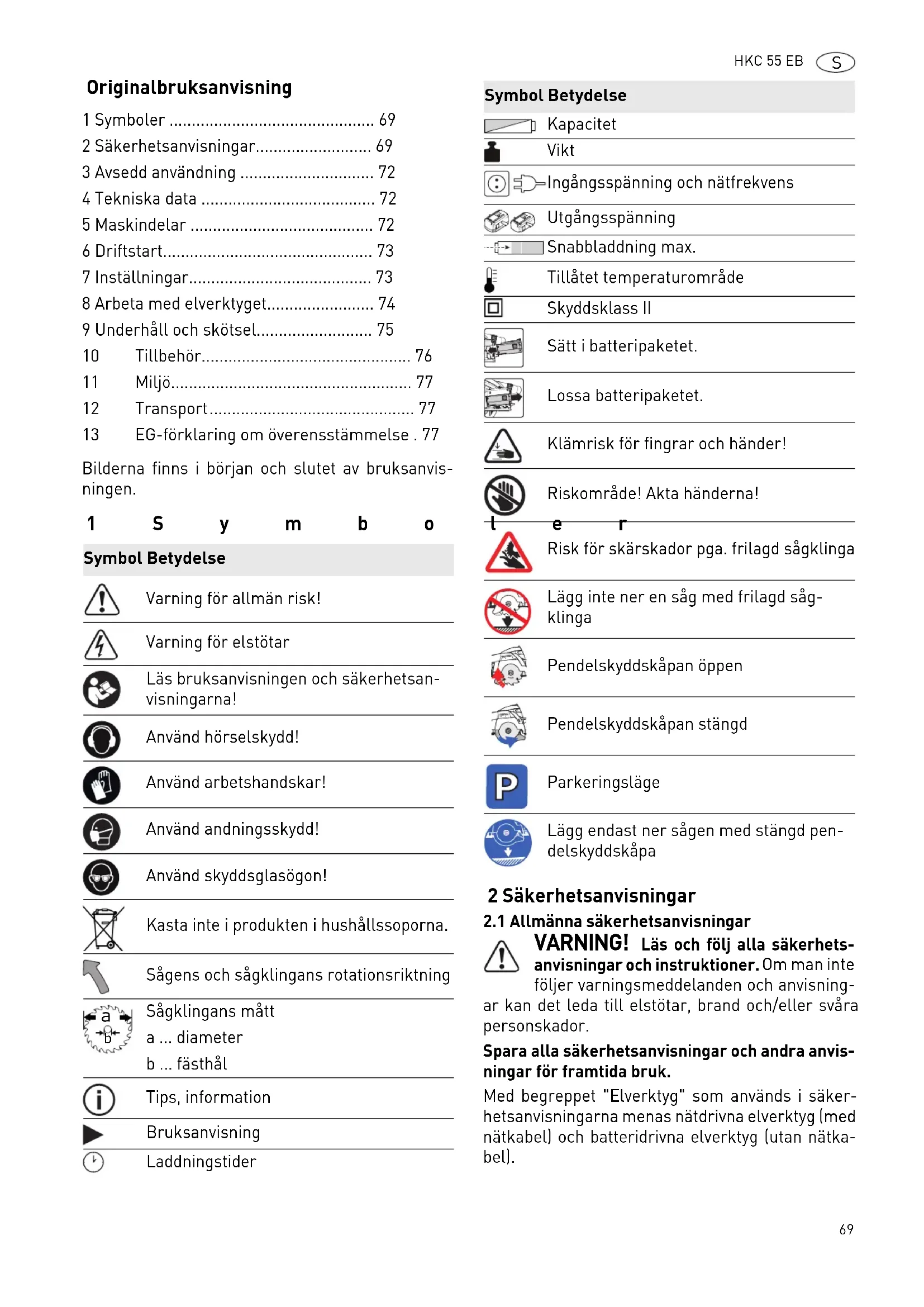

Originalbruksanvisning Bilderna finns i början och slutet av bruksanvis- ningen. 1Symboler 2 Säkerhetsanvisningar

2.1 Allmänna säkerhetsanvisningar

• VARNING! Läs och följ alla säkerhets- anvisningar och instruktioner. Om man inte följer varningsmeddelanden och anvisning- ar kan det leda till elstötar, brand och/eller svåra personskador. Spara alla säkerhetsanvisningar och andra anvis- ningar för framtida bruk. Med begreppet "Elverktyg" som används i säker- hetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätka- bel). 1 Symboler p. 69
• 2 Säkerhetsanvisningar p. 69
• 3 Avsedd användning p. 72
• 4 Tekniska data p. 72
• 5 Maskindelar p. 72
• 6 Driftstart p. 73
• 7 Inställningar p. 73
• 8 Arbeta med elverktyget p. 74
• 9 Underhåll och skötsel p. 75
• 10 Tillbehör p. 76
• 11 Miljö p. 77
• 12 Transport 13 EG-förklaring om överensstämmelse . 77 Symbol Betydelse Varning för allmän risk! Varning för elstötar Läs bruksanvisningen och säkerhetsan- visningarna! Använd hörselskydd! Använd arbetshandskar! Använd andningsskydd! Använd skyddsglasögon! Kasta inte i produkten i hushållssoporna. Sågens och sågklingans rotationsriktning Sågklingans mått a diameter b fästhål Tips, information Bruksanvisning Laddningstider p. 77

Kapacitet Vikt Ingångsspänning och nätfrekvens Utgångsspänning Snabbladdning max. Tillåtet temperaturområde Skyddsklass II Sätt i batteripaketet. Lossa batteripaketet. Klämrisk för fingrar och händer! Riskområde! Akta händerna! Risk för skärskador pga. frilagd sågklinga Lägg inte ner en såg med frilagd såg- klinga Pendelskyddskåpan öppen Pendelskyddskåpan stängd Parkeringsläge Lägg endast ner sågen med stängd pen- delskyddskåpa Symbol Betydelse www.festool.com

för batteripaket och batteriladdare – Den här batteriladdaren kan användas av perso- ner med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, om de är under uppsikt eller har informerats om hur laddaren används och därför förstår de ris- ker som kan uppstå. Låt aldrig barn använda el- ler leka med laddaren. – Öppna inte batteripaketet och laddaren! – Skydda batteriladdaren från metalldelar (t.ex. metallspån) och vätskor!

Använd inga nätkomponenter eller batterier av annat fabrikat vid användning av batteridrivna elverktyg. Använd inga batteriladdare av annat fabrikat för att ladda batteripaketet. Använder man tillbehör som inte godkänts av tillverkaren, kan detta förorsaka elstötar och/eller olyckor. – Skydda batteripaketet mot värme > 50 °C, vilket även gäller solstrålning och brand! – Försök aldrig släcka brinnande Li-jon-batterier med vatten! Använd sand eller brandfilt. – Skydda maskinen mot väta. – Skydda kabeln mot värme, olja och vassa kanter. – Kontrollera kontakten och kabeln regelbundet för att undvika fara. Om de skadas får de endast bytas ut av en auktoriserad serviceverkstad.

2.3 Maskinspecifika säkerhetsanvisningar

för sänksågar Sågning

FARA! Håll händerna utanför sågnings- området och ifrån sågklingan. Håll med andra handen i extrahandtaget eller motorns höl- je. Om båda händerna håller i sänksågen, kan sågklingan inte skada dem.

Håll inte händerna under arbetsobjektet. Skyddskåpan kan inte skydda mot sågklingan nedanför arbetsobjektet.

Anpassa sågdjupet till arbetsobjektets tjock- lek. Man bör se mindre än en hel kugghöjd under arbetsobjektet.

Håll aldrig fast arbetsobjektet med händerna eller över benet. Säkra arbetsobjektet på ett stabilt stöd. Det är viktigt att sätta fast arbetsob- jektet ordentligt för att minimera risken för kroppskontakt, att klämma fast sågklingan eller tappa kontrollen.

Håll händerna på elverktygets isolerade hand- tagsytor när du arbetar på ställen där insats- verktyget kan träffa dolda elledningar. Kontakt med en strömförande ledning sätter även elverk- tygets metalldelar under spänning och leder till elstötar.

Använd alltid ett anslag eller en rak styrkant vid längskapning. Det förbättrar sågprecisionen och minskar risken för att sågklingan fastnar.

Använd alltid sågklingor i rätt storlek och med passande fästhål (t.ex. stjärnformat eller runt). Sågklingor som inte passar till sågens monte- ringsdelar går ojämnt och gör så att man förlorar kontrollen över arbetet.

Använd aldrig skadade eller felaktiga spänn- flänsar eller -skruvar till sågklingorna. Såg- klingans spännflänsar och -skruvar har specialkonstruerats för sågen för optimal effekt och driftssäkerhet.

Använd alltid lämplig person- lig skyddsutrustning under ar- betet: hörselskydd, skyddsglasögon, andningsskydd vid dammalstrande arbeten samt skyddshandskar vid arbe- ten på obehandlade material och vid verktygsby- te. Rekylorsaker och säkerhetsanvisningar – En rekyl är en plötslig reaktion när en sågklinga hakar fast, kläms fast eller är felaktigt riktad. Rekylen kan få sågen att hoppa ur arbetsstycket och mot den som använder sågen: – Om sågklingan hakar eller kläms fast i ett såg- spår, så blockeras den och motorkraften slår till- baka maskinen i riktning mot användaren. – Om sågklingan vrids eller skevas i sågsnittet, så kan sågtänderna på klingans bakre område haka fast i arbetsobjektets yta och därigenom hoppa bakåt ur sågspåret i riktning mot användaren. Rekyler är följden av felaktig användning av sågen. Man kan undvika dem genom nedan beskrivna för- siktighetsåtgärder.

Håll i sågen ordentligt med båda händerna och håll armarna på ett sådant sätt att det går att parera rekylkraften. Stå alltid vid sidan om såg- klingan, så att den aldrig ligger i linje med krop- pen. Uppträder rekyler, så kan cirkelsågen hoppa bakåt, men användaren kan ändå stå emot re- kylkrafterna om lämpliga åtgärder har vidtagits.

Om sågklingan kilas fast eller om man avbryter arbetet, ska man släppa till-/frånkopplaren och hålla sågen stilla i arbetsobjektet, tills såg- klingan har stannat helt. Försök aldrig att ta bort sågen från arbetsobjektet eller att dra den bakåt så länge sågklingan rör sig, då kan en re- kyl uppstå. Fastställ och åtgärda orsaken till attHKC 55 EB

sågklingan kilades fast.

Om man vill starta en såg som sitter i arbetsob- jektet, centrerar man sågklingan i sågspåret och kontrollerar att sågtänderna inte har hakat fast i arbetsobjektet. Är sågklingan fastklämd kan den hoppa ut ur arbetsstycket eller orsaka en rekyl när sågen startas på nytt.

Stötta stora skivor ordentligt för att undvika en rekyl p.g.a. fastklämd sågklinga. Stora skivor kan böja sig genom sin egenvikt. Skivorna måste stöttas på båda sidor, i närheten av sågspåret och längs kanten.

Använd inte slöa eller skadade sågklingor. Såg- klingor med slöa eller felaktigt riktade tänder or- sakar ökad friktion, klämning av sågklingan och rekyl genom att sågspåret blir för trångt.

Dra åt inställningen för skärdjup och skärvinkel före sågningen. Ändras sågens inställningar un- der pågående sågning, kan en rekyl uppstå.

Var extra försiktig vid “skärning” i väggar eller andra områden utan insyn. När sågklingan sänks ned, kan den blockeras i dolda objekt vid sågning och därmed orsaka en rekyl. Nedre skyddskåpans funktion

Före varje användning ska man kontrollera att den nedre skyddskåpan stängs korrekt. Använd inte sågen om den nedre skyddskåpan in kan röra sig fritt och inte stängs omedelbart. Kläm eller bind aldrig fast den nedre skyddskåpan i öppet läge. Om sågen ramlar ned, kan den nedre skyddskåpan deformeras. Öppna skyddskåpan med returspaken, och kontrollera att den kan röra sig fritt vid alla skärvinklar och skärdjup samt att den inte vidrör vare sig sågklingan eller andra delar.

Kontrollera att den nedre skyddskåpans fjäder fungerar. Använd inte sågen den om nedre skyddskåpan eller fjädern inte fungerar felfritt. Skadade delar, klibbiga avlagringar eller ansam- ling av spån gör så att den nedre skyddskåpan arbetar med fördröjning.

Öppna bara den nedre skyddskåpan för hand vid särskilda snitt, som ”sänk- och vinkelsnitt”. Öppna den nedre skyddskåpan med returspa- ken och släpp den så snart sågklingan sänks ner i arbetsobjektet. Vid alla andra sågningsar- beten måste den nedre skyddskåpan arbeta au- tomatiskt.

Lägg inte sågen på arbetsbänken eller golvet utan att nedre skyddskåpan täcker sågkling- an. En oskyddad, efterroterande sågklinga flyttar sågen mot skärriktningen och sågar allt som finns i vägen. Beakta sågens efterrotering. Styrkilens funktion [1-5]

Använd om möjligt en sågklinga som passar styrkilen. Om sågklingor med tjockare huvud- klinga används, fungerar inte styrkilen lika bra. För att styrkilen ska fungera, måste sågklingans huvudklinga vara tunnare än styrkilen och tän- derna bredare än styrkilens tjocklek. Räkna med ökad risk för rekyl om du använder en tjockare sågklinga.

Använd inte sågen om styrkilen är deformerad. Även mycket små störningar kan få skyddskåpan att arbeta långsammare. Ytterligare säkerhetsanvisningar

Detta elverktyg får inte monteras i ett arbets- bord. Om elverktyget monteras i ett arbetsbord från en annan tillverkare eller ett hembyggt bord, kan det bli instabilt och orsaka svåra skador.

Håll inte i spånutkastet. Du kan skada dig på de roterande delarna.

Använd lämplig sökutrustning för att hitta dolda försörjningsledningar, eller kontakta den loka- la leverantören. Om verktyget kommer i kontakt med en strömförande ledning kan det leda till brand och elstötar. Skador på en gasledning kan orsaka explosion. Träffar man en vattenledning kan materialskador uppstå.

Vänta tills elverktyget har stannat innan du läg- ger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverktyget. – Verktyget ska inte användas ovanför huvudhöjd.

Det kan uppstå skadligt/giftigt damm när du jobbar (t.ex. på grund av blyfärg, vissa träslag och metall). Att komma i kontakt med eller an- das in detta damm, kan utgöra en risk för använ- daren eller för personer som befinner sig i närheten. Följ säkerhetsföreskrifterna som gäl- ler för resp land. Använd en P2-andningsskyddsmask som skydd för hälsan.

Även om man följer alla monteringsföreskrifter kan vissa faror uppstå när man hanterar maskinen, till exempel genom att: – man vidrör sågklingan inom öppningsområdet under sågbordet. – man vidrör den under arbetsobjektet utstickande delen av sågklingan under sågning. – man vidrör roterande delar från sidan: Sågbla- det, spännflänsen, flänsskruven. – maskinen rekylerar, om arbetsobjektet är fast- klämt.72 HKC 55 EB

– man vidrör spänningsförande komponenter när huset är öppet och nätkontakten inte är utdragen. – Arbetsobjektet slungas iväg – Verktygsdelar slungas iväg vid defekta verktyg –Höga ljud – Dammbildning

2.5 Aluminiumbearbetning

Vid bearbetning av aluminium ska man vidta följande säkerhetsåtgärder: – Anslut maskinen till ett lämpligt utsug. – Rengör regelbundet motorhöljet från dammav- lagringar. – Använd en sågklinga för aluminiumsågning. – Stäng siktfönstret/spånsprutskyddet. – Vid sågning i skivor måste man smörja med lämpligt medel, tunnväggiga profiler (upp till 3 mm) kan bearbetas utan smörjning.

De värden som fastställts enligt EN 60745 uppgår i normala fall till: Svängningsemissionsvärde a

(vektorsumma för tre riktningar) och osäkerhet K fastställda enligt EN 60745: De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär uppskattning av vibrations- och bullernivå under arbetet, – representerar elverktygets huvudsakliga an- vändningsområden. Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhåll. Ob- servera maskinens tomgång- och stilleståndstider! 3 Avsedd användning Batterisänksågen är avsedd för sågning av – trä och träliknande material, – gips- och cementbundna fibermaterial, –plast, – aluminium (endast med en specialsågklinga för aluminium från Festool) Endast sågklingor med följande egenskaper får an- vändas: sågklingans diameter 160 mm; rekom- menderad sågbredd 1,8 mm, max. 2,2 mm med be- gränsad styrkilsfunktion; fästhål 20 mm; rekom- menderad tjocklek på huvudklinga 1,5 mm, max. 1,8 mm; lämplig för varvtal upp till 6 800 v/min. Sätt inte i några slipskivor. Maskinen är bara avsedd och godkänd för använd- ning av personer som utbildats på verktyget eller fackfolk. Batteriladdare TCL 3 lämplig – för laddning av följande Festool batteripaket: BP, BPS och BPC (NiMH, NiCd, Li-jon identifieras au- tomatiskt.) – endast för inomhusbruk. Vid felaktig användning ligger ansvaret på användaren. 4Tekniska data

Ytterligare tekniska data för batteriladdaren och medföljande batteripaket finns på bild [2] och [3]

5Maskindelar Använd skyddsglasögon! Ljudtrycksnivå L

= 90 dB(A) Osäkerhet K = 3 dB OBSERVERA Ljuden som uppstår under arbetet skadar hörseln!

Använd hörselskydd! Svängningsemissionsvärde (3-axligt): Sågning i trä a

Batterisänksåg HKC 55 EB Motorspänning 14,4 - 18 V Varvtal (tomgång) 4500 v/min Lutning 0° till 50° Sågdjup vid 0° 0 - 55 mm Sågdjup vid 50° 38 mm Sågklingans mått Rek. 160 x 1,8 x 20 mm Max.: 160 x 2,2 x 20 mm Vikt utan batterier 3,4 kg [1-1] Handtag [1-2] Tillkopplingsspärr [1-3] Spak för verktygsbyte [1-4] Returspak för pendelskyddskåpa [1-5] Styrkil [1-6] Pendelskydd [1-7] StrömbrytareHKC 55 EB

Batteriet är delvis laddat vid leverans. Ladda upp batteriet helt och hållet innan det används första gången. Ta bort batteripaket [2 A] Sätta i batteripaket [2 B]

6.2 Batteriindikator

Batteriindikatorn [1-16] visar automatiskt batteri- ets laddningsstatus när man trycker på till-/från- kopplaren [1-7]

Ladda batterier [3] LEDn [3-1] på batteriladdaren visar laddarens driftstatus. Kabelvinda batteriladdare [3-2] Innan laddaren tas i drift måste kabeln dras ut helt och hållet ur ursparningen. 7 Inställningar

Mjukstart Den elstyrda mjukstarten gör att maskinen startar utan knyck. Konstant varvtal Motorvarvtalet hålls konstant med hjälp av elektro- nik. Därigenom uppnås en oförändrad hastighet även vid belastning. Strömbegränsning Strömbegränsningen förhindrar otillåtet hög strömupptagning i samband med extrem överbe- lastning. Detta kan leda till en minskning av motor- varvtalet. Efter avlastning kommer motorn genast upp i varv igen. Broms HKC 55 EB har en elektronisk broms. När sågen kopplats från bromsas sågklingan elektroniskt i ca 2 sekunder tills den står stilla. Omstartspärr Den inbyggda omstartspärren förhindrar att elverk- tyget startar av sig självt om strömbrytaren är in- tryckt efter ett spänningsavbrott. Elverktyget måste då först stängas av och sedan kopplas till igen. Temperaturskydd Blir motortemperaturen för hög, så reduceras strömtillförseln och varvtalet. Maskinen arbetar då [1-8] Spak för sänkfunktion [1-9] Tvådelad skala för sågdjupsanslag (med/ utan styrskena) [1-10] Utsugsrör [1-11] Vinkelskala [1-12] Vred för vinkelinställning [1-13] Sågdjupsinställning [1-14] Batterier [1-15] Ställbackar [1-16] Batteriindikator [1-17] Isolerade handtagsytor (gråmarkerat område) [4] Väggmontering av batteriladdare

< 15 % Rekommendation: Batteriet bör laddas innan det används. Gul LED - konstant ljus Batteriladdaren är klar att använda. Grön LED - snabb blinkning Batteripaketet laddas med maxi- mal ström. Grön LED - långsam blinkning Batteriet laddas med reducerad ström, Li-jon-laddningen uppgår till 90 %. Grön LED - konstant ljus Laddningen är avslutad eller startas inte om på nytt, eftersom aktuell laddningstatus är större än 90 %. Röd LED - blinkning Allmän felindikering, t.ex. ofull- ständig kontakt, kortslutning, defekt batteripaket osv. Röd LED - konstant ljus Batteritemperaturen ligger utan- för de tillåtna gränsvärdena. VARNING Risk för personskador

Ta alltid ur batteripaketet före arbeten på maskinen!74 HKC 55 EB

med reducerad effekt, för att medverka till en snabb avkylning genom motorfläkten. Efter denna avkylning varvar maskinen upp igen automatiskt.

7.2 Ställ in sågdjupet

Sågdjupet kan ställas in mellan 0 och 55 mm.

Tryck ihop sågdjupsinställningen [5-1]

Dra upp eller tryck ner sågen med huvudhand- taget.

7.3 Ställa in sågvinkeln

Bordet måste stå på en plan yta när sågvinkeln ställs in. Mellan 0° och 50°:

Sväng sågen till önskad sågvinkel [6-1]

De båda lägena (0° och 50°) är fabriksinställda och kan efterjusteras av vår service.

Vid vinkelsnitt är sågdjupet mindre än det värde som visas på sågdjupsskalan.

7.4 Justera pendelskyddskåpan

Risk för skador! Vassa kanter! Om man plötsligt släpper taget svänger pendel- skyddskåpan snabbt tillbaka. Pendelskyddskåpan [1-6] får uteslutande öppnas med returspaken [1-4]

Sväng sågen till 0°-läget innan klingan ska by- tas, och ställ in maximalt sågdjup.

Lägg sågen på motorlocket [7-1] för att utföra bytet.

Ta bort sågklingan [7-9]

Sätt i den nya sågklingan. Rotationsriktningen på sågklingan [7- 10] och sågen [7-6] måste stämma över- ens!

Sätt i den yttre flänsen [7-11] på så sätt att medbringaren greppar i den inre flänsens urs- parning.

Släpp returspaken [7-5] och låt pendelskydds- kåpan [7-7] svänga tillbaka till ursprungsläget.

Dra åt skruven [7-8] ordentligt.

Anslut kopplingsstycket [8-2] på dammpåsen [8-3] genom att vrida utsugsröret [8-1] åt hö- ger.

Vid tömning, ta bort kopplingsstycket [8-2]

dammpåsen [8-3] genom att vrida utsugsröret [8-1] åt vänster. Festool-dammsugare Till vinkelstycket på utsugsröret [1-10] kan man ansluta en Festool-dammsugare med slangdiame- ter 27 mm eller 36 mm (36 mm rekommenderas ef- tersom risken för igensättning är mindre). – Om en icke-antistatisk utsugsslang används kan statisk uppladdning uppstå, och användaren kan då få en elstöt. 8 Arbeta med elverktyget Observera säkerhetsanvisningarna i början av denna dokumentation samt följande reg- ler under arbetet: – Sågen får endast föras mot arbetsobjektet när den är tillkopplad. – Kontrollera alltid att pendelskyddskåpan funge- rar innan du använder elverktyget, och använd det bara om kåpan fungerar felfritt. Sågdjup utan styr-/kapskena max 55 mm Sågdjup med styr-/kapskena max 51 mm VARNING Risk för personskador

Ta alltid ur batteripaketet före arbeten på maski- nen! OBSERVERA Verktyget är varmt och vasst Risk för personskador

Använd inte slöa eller defekta insatsverktyg!

Använd arbetshandskar. +FS VARNING Hälosrisk på grund av damm

Damm kan vara hälsofarligt. Arbeta därför ald- rig utan utsug.

Följ alltid nationella föreskrifter för utsug av häl- sofarligt damm.HKC 55 EB

– Sätt alltid fast arbetsobjektet på ett sådant sätt att det inte kan röra sig under bearbetningen. – Håll alltid maskinen med båda händerna på handtagen [1-1] under arbetet. Det minskar ris- ken för skador och är en förutsättning för preci- sionsjobb. – Skjut alltid sågen framåt [10-9] , dra den absolut inte bakåt mot dig. – Anpassa matningshastigheten för att förhindra att tänderna på sågen överhettas och att plasten smälter vid sågning i plast. – Kontrollera att vredet [1-12] är ordentligt åtdra- get innan du börjar arbeta.

Skjut tillkopplingsspärren [1-2] uppåt.

Tryck = Till Släpp = Från

8.2 Akustiska varningssignaler

Akustiska varningssignaler hörs vid följande drift- statusar och maskinen stängs av:

Sätt an sågen med främre delen av sågbordet på arbetsobjektet, koppla till sågen och skjut den framåt i sågriktningen.

8.5 Såga utskärningar (sänksnitt)

För att undvika rekyl ska man ovillkorligen observera följande vid sänksnitt: – Lägg alltid sågen med bakre kanten av sågbordet mot ett fast anslag. – Vid arbete med styrskenan ska sågen läggas an mot längdstoppet FS-RSP (tillbehör) [10-6] , som kläms fast på styrskenan. Varning!Klämrisk! Håll alltid fast maskinen med den fria han- den när du ställer in sänksnitt. Håll aldrig fingrarna bakom eller under sågklingan! Gör så här:

Ställ in sågdjupet, se kap. 7.2

Sågen svänger uppåt till sänkläget.

Håll returspaken [10-2] helt nedtryckt. Pendelskyddskåpan [10-4] öppnas och friläg- ger sågklingan.

Placera sågen på arbetsobjektet och lägg den mot ett anslag (längdstopp).

Tryck långsamt ned sågen till det inställda såg- djupet tills den spärras, släpp returspaken [10-

och skjut sågen framåt i snittriktningen [10-

Vid maximalt sågdjup, om styrskenan används, vi- sar skåran [10-3] sågklingans (Ø 160 mm) ba- kersta snittpunkt. 9 Underhåll och skötsel Service och reparation ska endast ut- föras av tillverkaren eller serviceverk- städer. Se följande adress: www.festool.se/service Använd bara Festools originalreserv- delar! Art.nr nedan: www.festool.se/service Det är viktigt för säkerheten att maskinen rengörs regelbundet, och då framför allt justeranordningarna och styrningarna. Observera följande anvisningar:

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.

Rengör elverktyget från flisor och spån genom att suga ur alla öppningar.

Pendelskyddskåpan måste alltid kunna röra sig fritt och stängas av sig själv. Håll alltid området runt pendelskyddskåpan rent och tomt. Blås bort damm och spån med tryckluft eller rengör med en pensel.

Håll anslutningskontakterna på elverktyget, batteriladdaren och batterierna rena. Batteriet tomt eller maskinen överbelastad: peep VARNING Risk för personskada, elstöt

Ta alltid ut batteripaketet ur maskinen före alla typer av underhåll och maskinvård!

Allt underhålls- och reparationsarbete, som kräver att motorns hölje öppnas, får endast utfö- ras av behöriga serviceverkstäder. EKAT

Anvisningar för batteri – Förvara utrustningen på en torr, sval plats i en temperatur mellan 5 °C och 25 °C. – Skydda batteriet mot fukt och vatten samt mot värme. – Tomma batterier ska inte sitta i batteriladdaren längre än ca en månad om laddaren inte är an- sluten till elnätet. Risk för djupurladdning! – Om Li-jon-batterier förvaras längre tid utan att användas, ska de laddas upp till 40 % (ca 15 min laddningstid). 10 Tillbehör Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på Internet, "www.festool.se". Förutom de beskrivna tillbehören har Festool ytter- ligare, omfattande systemtillbehör, som gör att man kan använda sin såg mångsidigt och effektivt, exempelvis:

• Parallellanslag FS-PA och förlängning FS-PA-VL

• Täckplåt på sidan, skugglister ABSA-TS 55

10.1 Sågklingor, övriga tillbehör

För snabb och enkel sågning i olika material kan Festool erbjuda speciella sågklingor för alla an- vändningsområden för sänksågen.

Med hjälp av styrskenan kan man lägga precisa, ex- akta snitt och samtidigt skydda arbetsobjektets yta mot skador. I kombination med det breda tillbehörssortimentet klarar man enkelt av exakta vinkelsnitt, gerings- snitt och inpassningsarbeten med styrningssyste- met. Med hjälp av tvingar [10-7] kan man hålla ar- betsobjektet i ett fast grepp och arbeta säkert.

Ställ in sågbordets styrningsspel på styrskenan med de båda ställbackarna [10-8]

Innan styrskenan används första gången ska splitterskyddet [10-5] sågas in:

Placera sågen med hela styrplattan längst bak på styrskenan,

Sväng sågen till 0°-läget och ställ in maximalt sågdjup.

Såga splitterskyddet långsamt utmed hela längden, utan att sätta ner sågen. Splitterskyddets kant motsvarar nu exakt snittkanten.

Kapskenan används vid sågning av trä och skivma- terial. Med den kan man göra snygga och exakta snitt, i synnerhet vinkelsnitt är lätta att upprepa precist. Efter sågningen går sågen automatiskt tillbaka till utgångsläget.

Splitterskyddet måste sågas in innan det an- vänds första gången, se kap. 10.2

Innan man använder sågen ska man alltid kontrollera kap- och gerskenans åter- gångsfunktion och vid behov reparera. An- vänd aldrig skenan om den automatiska återgången inte fungerar. Ansluta sågen till kapskenan

Skjut på sågen på kapskenan i sågriktningen. Sågen greppar tag i glidstycket [11-2]

Snabblåset [11-1] hakar i bakom sågbordet. Sågen sitter fast i kapskenan. Lossa sågen från kapskenan

Skjut fram sågen något i sågriktningen.

Dra loss sågen bakåt, mot sågriktningen. Tillvägagångssätt vid kapsågning

Öppna vredet på det inställbara anslaget [12-2]

Ställ in vinkeln på skalan [12-4]

Dra åt vredet på det inställbara anslaget [12-2]

Ställ in sågdjupet och snittvinkeln, se kap. 7.2 och 7.3

Ställ in sågbordets styrningsspel på kapskenan med de båda backarna [12-3]

Sågen måste glida lätt på skenan.

Lägg an det inställbara anslaget [12-2] och det fasta anslaget mot arbetsobjektet och lägg på kapskenan.

Skjut sågen i sågriktningen. Pendelskyddskåpan öppnas. Såga snittet. VARNING Friliggande roterande sågklinga Risk för personskador

Håll händerna borta från sågningsområdet och sågklingan.

Stick inte in händerna under arbetsobjektet.

Håll inte fast arbetsobjektet i handen eller ovan- för benet.HKC 55 EB

Stäng av sågen efter sågningen.

Dra tillbaka sågen i utgångsläget.

Lyft av kapskenan från arbetsobjektet. VARNING! Risk för skador! Lägg inte ner sågen med fri- lagd sågklinga! Om sågen eller pendelskyddskå- pan inte går tillbaka till utgångsläget, avbryt såg- ningen, ta ut batteripaketet och kontrollera funktio- nen. Ta bort eventuella, fastklämda träflisor. Parkeringsläge - Pendel- skyddskåpan stängd!

denna position får man läg- ga ner sågen med kapskenan. 11 Miljö Släng inte maskinen i hushållssopor- na! Se till att verktyg, tillbehör och för- packningar lämnas till miljövänlig återvinning. Följ gällande nationella föreskrifter. Endast EU: Enligt EU-direktivet om gamla el- och elektronikverktyg samt nationell rätt måste uttjän- ta elverktyg källsorteras och återvinnas på ett mil- jövänligt sätt. Uttjänta eller defekta batteripaket kan lämnas in hos fackhandeln, Festools service eller på avsedda avfallsanläggningar (följ gällande bestämmelser). Batterierna ska då vara urladdade. På så sätt kan batterierna återvinnas. Endast EU: Enligt EU-direktiv gällande batterier och ackumulatorer och omsättning i nationell lag- stiftning måste defekta eller uttjänta batteripaket/ batterien källsorteras och lämnas till miljövänlig återvinning. Information om REACh: www.festool.com/reach 12 Transport Li-jonbatterierna i verktyget är underkastade de lagliga kraven för farligt gods. Den litiumekvivalen- ta mängden ligger under de tillämpliga gränsvär- dena och är testad enligt FN-handboken ST/SG/ AC.10/11/rev.3 del III, underavsnitt 38.3. Därför gäl- ler de nationella och internationella föreskrifterna för farligt gods inte Li-jon-batteriet, vare sig som enskild komponent eller som del av en apparat Fö- reskrifterna kan dock vara relevanta om mer än ett batteri ska transporteras. I så fall kan det vara nöd- vändigt att vidta speciella åtgärder. Vid försändelse genom tredje part (till exempel: flygtransport eller spedition) måste man beakta de särskilda villkoren samt märkningen på förpackningen. När försän- delsen förbereds måste en expert på farligt gods anlitas. Observera eventuella ytterligare nationella föreskrifter. Skicka bara batteripaketet om höljet är oskadat. Täck över öppna kontakter och förpacka batteripa- ketet så att det inte kan röra sig i emballaget. 13 EG-förklaring om överensstäm- melse Vi förklarar på eget ansvar att denna produkt upp- fyller alla krav enligt följande direktiv, normer eller normgivande dokument: 2006/42/EG, 2004/108/EG (till 19.04.2016), 2014/30/ EU (från 20.04.2016), 2011/65/EU, EN 60745- 1:2009, EN 60745-2-5:2010, EN 55014-1:2006+ A2:2011, EN 55014-2:1997+ Corrigendum 1997+ A1:2001+ A2:2008. Vi förklarar på eget ansvar att denna produkt upp- fyller alla krav enligt följande direktiv, normer eller normgivande dokument: 2004/108/EG (till 19.04.2016), 2014/30/EU (från
