BRUKSANVISNING TS 75 EBQPlusFS FESTOOL

EG-konformitetsförklaring. Vi förklarar i eget ansvar, att denna produkt stämmer överens med följande normer och normativa dokument:

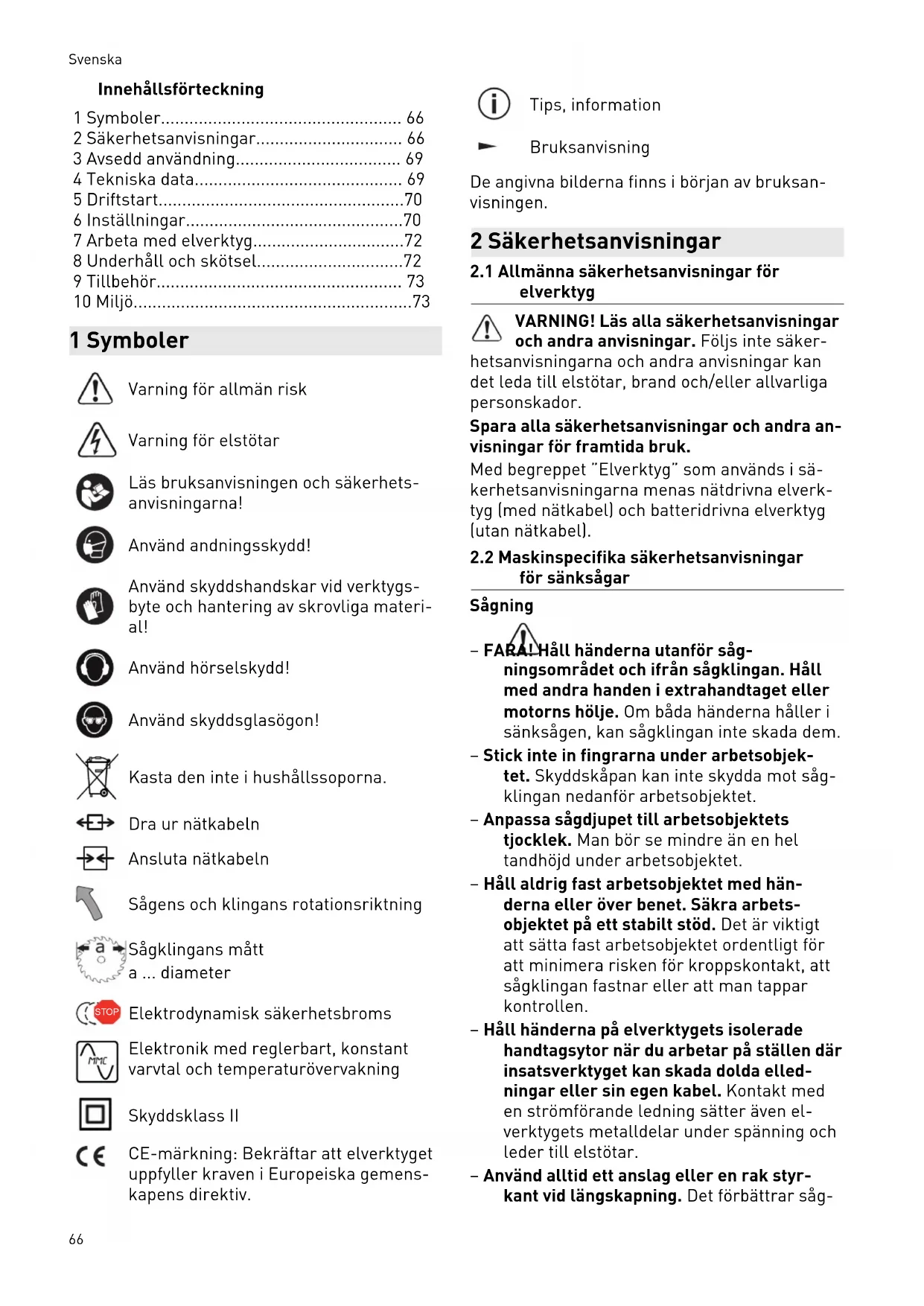

2.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador. Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk. Med begreppet ”Elverktyg” som används i sä kerhetsanvisningarna menas nätdrivna elverk tyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar

för sänksågar Sågning – FARA! Håll händerna utanför såg ningsområdet och ifrån sågklingan. Håll med andra handen i extrahandtaget eller motorns hölje. Om båda händerna håller i sänksågen, kan sågklingan inte skada dem. – Stick inte in fingrarna under arbetsobjek tet. Skyddskåpan kan inte skydda mot såg klingan nedanför arbetsobjektet. – Anpassa sågdjupet till arbetsobjektets tjocklek. Man bör se mindre än en hel tandhöjd under arbetsobjektet. – Håll aldrig fast arbetsobjektet med hän derna eller över benet. Säkra arbets objektet på ett stabilt stöd. Det är viktigt att sätta fast arbetsobjektet ordentligt för att minimera risken för kroppskontakt, att sågklingan fastnar eller att man tappar kontrollen. – Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där insatsverktyget kan skada dolda elled ningar eller sin egen kabel. Kontakt med en strömförande ledning sätter även el verktygets metalldelar under spänning och leder till elstötar. – Använd alltid ett anslag eller en rak styr kant vid längskapning. Det förbättrar såg Svenska 66precisionen och minskar risken för att såg klingan fastnar. – Använd alltid sågklingor i rätt storlek och med passande fästhål (t.ex. rombformat eller runt). Sågklingor som inte passar till sågens monteringsdelar går ojämnt och gör så att man förlorar kontrollen över ar betet. – Använd aldrig skadade eller felaktiga spännflänsar eller -skruvar till sågkling orna. Sågklingans spännflänsar och -skru var har specialkonstruerats för sågen för optimal effekt och driftssäkerhet. Rekyl – orsaker och säkerhetsanvisningar – En rekyl är den plötsliga reaktion som upp står när en sågklinga hakar i, kläms fast eller är felinställd så att sågen hoppar ur arbetsobjektet okontrollerat och slår upp mot användaren. – Om sågklingan fastnar i snittet blockeras den, och sågen slår tillbaka mot använda ren av motorkraften. – Om sågklingan förvrids eller justeras fel i snittet kan tänderna i bakre området av klingan haka fast i arbetsobjektets yta, vil ket gör att klingan hoppar ur och slår upp mot användaren. En rekyl beror alltså på att sågen har använts eller hanterats felaktigt. Rekyler kan förhindras genom att lämpliga försiktighetsåtgärder vidtas enligt beskrivningen nedan. – Håll fast sågen med båda händerna och håll armarna i en ställning som kan ta upp rekylens kraft. Stå alltid vid sidan av såg klingan, aldrig direkt framför den. Vid en rekyl kan sågen slå bakåt, men användaren kan parera rekylens kraft genom lämpliga åtgärder. – Om sågklingan fastnar eller när arbetet avbryts, släpp strömbrytaren och håll kvar sågen i materialet tills den har stan nat helt. Försök aldrig att ta bort sågen från arbetsobjektet eller dra den bakåt medan den fortfarande roterar – det kan leda till en rekyl. Ta reda på varför såg klingan fastnat och åtgärda problemet. – För att återstarta en såg som sitter fast i arbetsobjektet, centrera klingan i snittet och kontrollera att sågtänderna inte har hakat fast i arbetsobjektet. Om klingan har fastnat kan den hoppa ur arbetsobjektet el ler orsaka en rekyl när sågen startas igen. – Stötta stora skivor för att minska risken för rekyl om sågklingan fastnar. Stora ski vor kan böja sig av sin egen vikt. Skivorna måste stöttas på båda sidor, både vid sågs nittet och utmed kanten. – Använd inte slöa eller skadade sågklingor. Klingor med slöa eller felriktade tänder i ett för smalt snitt ökar risken för friktion, att klingan fastnar och att en rekyl uppstår. – Dra åt inställningarna för sågdjup och - vinkel före sågningen. Om inställningarna ändras under arbetet kan sågklingan fast na och orsaka en rekyl. – Var extra försiktigt vid ”sänksnitt” i väg gar eller andra områden som inte syns. Klingan kan fastna i dolda objekt och orsa ka en rekyl Skyddskåpans funktioner – Kontrollera att skyddskåpan stängs utan problem före all användning. Använd inte sågen om skyddskåpan inte kan röra sig fritt och stängas direkt. Bind eller kläm aldrig fast skyddskåpan eftersom det läm nar sågklingan oskyddad. Om sågen faller ner på golvet kan skyddskåpan bli böjd. Kontrollera att skyddskåpan kan röra sig fritt och inte kommer i kontakt med klingan eller andra delar oavsett sågvinkel eller - djup. – Kontrollera att skyddskåpans fjäder är i gott skick och fungerar. Se till att verkty get underhålls före användningen om skyddskåpan och fjädern inte fungerar korrekt. Skadade delar, klibbiga avlagring ar och ansamling av spån gör att skyddskå pan fungerar med fördröjning. – Vid ”sänksnitt” som inte sågas rätvinkligt måste man säkra sågens grundplatta så att den inte förskjuts. Om den förskjuts i sidled kan sågklingan fastna och orsaka en rekyl. – Lägg inte sågen på arbetsbänken eller golvet utan att skyddskåpan täcker såg klingan. En oskyddad sågklinga som efter roterar får sågen att röra sig mot snittrikt ningen och såga i allt som kommer i vägen. Tänk därför på att sågen har en viss efter gångstid. Klyvknivens funktion – Använd en sågklinga som passar för klyvkniven. För att klyvkniven ska fungera måste sågklingans huvudklinga vara tun nare än klyvkniven och tandbredden vara större än klyvknivens tjocklek. Svenska 67– Justera klyvkniven enligt beskrivningen i denna bruksanvisning. Felaktigt avstånd, läge och justering kan göra att klyvkniven inte hindrar en rekyl effektivt. – För att klyvkniven ska fungera måste den befinna sig i snittet. Vid korta snitt kan klyvkniven inte förhindra en rekyl. – Använd aldrig sågen med böjd klyvkniv. Redan en liten störning kan göra att skyddskåpan stängs långsammare.

2.3 Säkerhetsanvisningar för den

förmonterade sågklingan Användning – Maxvarvtalet som anges på sågklingan får inte överskridas och varvtalsområdet mås te alltid hållas. – Den förmonterade sågklingan får endast användas i cirkelsågar. – Var försiktig när du packar upp och ned samt hanterar verktyget (t.ex. monterar i maskinen). Risk för skador på grund av vassa eggar! – Använd handskar när du hanterar verkty get, eftersom det ger bättre grepp och minskar risken för skador. – Sågklingor med skadad stamklinga måste bytas ut. De får inte repareras. – Sågklingor i kombinerat utförande (fastlöd da sågtänder) vars tandtjocklek är mindre än 1 mm får inte längre användas. – Använd aldrig verktyg med synliga repor, trubbig eller skadad egg. Montering och fastsättning – Verktygen måste spännas fast så att de inte lossnar under arbetet. – När verktyget monteras måste man säker ställa att fastspänningen sker på verktygs navet eller verktygets spännyta och att skä ren inte kommer i kontakt med andra kom ponenter. – Man får inte förlänga nyckeln eller dra åt med hammarslag. – Spännytorna måste vara fria från smuts, fett, olja och vatten. – Spännskruvarna måste dras åt enligt till verkarens anvisningar. – För att ställa in sågklingornas håldiameter mot maskinens spindeldiameter får endast fasta ringar användas, till exempel: ipres sade eller självhäftande ringar. Lösa ringar får inte användas. Underhåll och skötsel – Reparationer och sliparbeten får endast ut föras av Festool-serviceverkstäder eller sakkunniga. – Verktygets konstruktion får inte ändras. – Rengör och ta bort kåda från verktyget (rengöringsmedel med pH-värde från 4,5 till 8). – Slöa skär kan efterslipas på spånytan upp till en minimitjocklek på 1 mm på eggen. – Transportera alltid verktyget i en lämplig förpackning – skaderisk!

2.4 Övriga säkerhetsanvisningar

Använd lämplig personlig skyddsutrust ning: hörselskydd, skyddsglasögon, and ningsskydd vid dammalstrande arbeten, arbetshandskar vid bearbetning av skrov ligt material och vid verktygsbyte. – Under arbetet kan skadligt/giftigt damm uppstå (t.ex. från blyhaltig färg, vissa trä slag eller metaller). Att vidröra eller andas in detta damm kan vara farligt för använda ren eller personer i närheten. Följ alltid gällande nationella säkerhetsföreskrifter. – Använd en P2-andningsmask som skydd. Se till att ventilationen är tillräcklig i slutna utrymmen och anslut en dammsu gare. – Kontrollera att höljets komponenter inte har skador, till exempel sprickor eller vit nade ytor. Se till att skadade delar repare ras innan elverktyget används. – Använd lämpliga sökapparater för att lo kalisera dolda försörjningsledningar, el ler kontakta den lokala distributören. Om verktyget kommer i kontakt med en ström förande ledning kan det leda till brand och livsfarliga strömstötar. En skadad gasled ning kan leda till explosion. En trasig vat tenledning kan leda till omfattande materi ella skador.

2.5 Aluminiumbearbetning

Vid bearbetning av aluminium ska man vidta följande säkerhetsåtgärder: – Anslut maskinen till ett lämpligt utsug. – Rengör regelbundet motorhöljet från dam mavlagringar. Svenska 68– Använd en sågklinga för aluminiumsåg ning. – Stäng siktfönstret/spånsprutskyddet. Använd skyddsglasögon! – Vid sågning i skivor måste man smörja med lämpligt medel, tunnväggiga profiler (upp till 3 mm) kan bearbetas utan smörjning.

De enligt EN 62841 fastställda värdena uppgår vanligtvis till: Ljudtrycksnivå L

= 99 dB(A) Osäkerhet K = 3 dB OBS! Buller vid arbetet Hörselskador ► Använd hörselskydd. Vibrationsemissionsvärde a

(vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841: Sågning i trä

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär upp skattning av vibrations- och bullernivån un der arbetet, – representerar elverktygets huvudsakliga användningsområden. OBS! Emissionsvärdena kan avvika från de angiv na värdena. Det beror på hur verktyget an vänds och typen av arbetsobjekt. ► Man måste bedöma den faktiska belas tningen under hela driftcykeln. ► Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna. 3 Avsedd användning Sänksågarna är avsedda för sågning av trä, trä liknande material, gips- och cementbundna fi bermaterial samt plast. Med Festools special sågklingor för aluminium kan maskinerna även användas för att såga aluminium. Asbesthaltiga material får inte sågas. Använd inte kap- eller slipskivor. Detta elverktyg får uteslutande användas av fackmän eller därtill undervisade personer. Elverktyg från Festool får endast monteras på arbetsbord som är avsedda för detta. Om de monteras på andra arbetsbord eller egentill verkade bord kan elverktygen bli instabila och orsaka svåra olyckor. Vid felaktig användning ligger ansvaret på användaren.

Endast sågklingor med dessa specifikationer får användas: – Sågklingor enligt EN 847-1 – Sågklingans diameter 210 mm – Snittbredd 2,4 mm till 2,6 mm – Fästhål 30 mm – Huvudklingans tjocklek max. 1,8 mm – Passar för varvtal upp till 5000varv/min Festools sågklingor motsvarar EN 847-1. Såga endast material som respektive sågklinga är avsedd för. 4 Tekniska data Cirkelsåg TS 75 EBQ,TS 75 EQ Effekt 1600 W (110 V-variant: 13 A) Varvtal (tomgång) 1350-4400 varv/min Snedställning 0-47° Sågdjup vid 0° 0-75 mm Sågdjup vid 45° 0-56 mm Sågklingans mått 210x2,4x30 mm Vikt (utan nätkabel) 6,2 kg Svenska 695 Driftstart VARNING! Otillåten spänning eller frekvens! Olycksrisk ► Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten. ► I Nordamerika får endast Festool-verktyg med märkspänning 120 V / 60 Hz användas. OBS! plug it-anslutningen blir mycket varm om bajonettlåset inte är ordentligt låst Risk för brännskador ► Innan man startar elverktyget måste man kontrollera att bajonettlåset till nätkabeln är helt stängt och låst. Stäng alltid av maskinen innan nätkabeln ansluts eller kopplas loss! Ansluta och koppla loss nätkabeln -, se bild [2]. Skjut tillkopplingsspärren [1-8] uppåt och tryck på strömbrytaren [1-7] (tryck = TILL / släpp = FRÅN). När man manövrerar tillkopplingsspärren låses sänkanordningen upp. Sågen kan föras nedåt. Sågklingan sänks ner ur skyddskåpan. När man lyfter den fjädrar sågen tillbaka till utgångsläget igen. 6 Inställningar VARNING! Risk för personskador, elstötar ► Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

Maskinen (TS 75 EBQ, TS 75 EQ) har en fullvåg selektronik med dessa egenskaper: Mjukstart Elektroniskt styrd mjukstart för ryckfri start av elverktyget. Konstant varvtal Motorvarvtalet bibehålls elektroniskt. Det ger en jämn såghastighet även under belastning. Varvtalsreglering Varvtalet kan ställas in steglöst med rat ten [1-5] inom varvtalsområdet (se Tekniska data). På så sätt kan såghastigheten anpassas optimalt till varje yta. Varvtalssteg för olika material Massivt trä (hårt, mjukt) 6 Spån- och hårdfiberskivor 3 ‑ 6 Trälaminat, lamellträ, fanerade och yt belagda skivor

Laminat, mineralmaterial 4 ‑ 6 Gips- och cementbundna spån- och fi berskivor 1 ‑ 3 Aluminiumplattor och -profiler t.o.m. 15 mm 4 ‑ 6 Plast, fiberförstärkta plastmaterial (glasfiberförstärkt), papper och väv 3 ‑ 5 Akrylglas 4 ‑ 5 Temperatursäkring Om motortemperaturen blir för hög reduceras strömtillförseln och varvtalet. Elverktyget går på lägre effekt för att snabbt kunna kylas ner av motorfläkten. När elverktyget har svalnat åter går det automatiskt till normal effekt igen. Strömbegränsning Strömbegränsningen förhindrar otillåtet hög strömupptagning i samband med extrem över belastning. Detta kan leda till en minskning av motorvarvtalet. Efter avlastning kommer mo torn genast upp i varv igen. Broms TS 75 EBQ har en elektronisk broms. Efter frånkoppling bromsas klingan ner elektroniskt till stillastående på ca 2 sek.

Skärdjupet kan ställas in på 0 - 75 mm. ► Tryck på skärdjupsanslaget [3-3] och skjut det till önskat skärdjup (värdena på ska lan [3-1] gäller för 0°-skär utan styrskena), ► lossa skärdjupsanslaget (skärdjupsanslaget snäpper fast i steg på 1 mm). Sågaggregatet kan nu tryckas ner till det in ställda skärdjupet. I hålet [3-2] i skärdjups-anslaget kan en gängad tapp (M4x8 till M4x12) skruvas in. Genom att skruva på den gängade tappen kan man ställa skärdjupet ännu noggran nare (± 0,1 mm).

6.3 Ställa in sågvinkel

Sågen kan svängas mellan 0° och 47°: Svenska 70► Lossa vreden [3-4, 3-6]. ► Sväng sågen till önskad sågvinkel [3-5]. ► Dra åt vreden igen. Ändlägena är inställda på 0° och 45° vid leveransen. Man kan ändra ändläget 45° till max. 47° genom att vrida de båda gängstiften [3-7] moturs.

Festools sågklingor är märkta med en färgad ring. Färgen på ringen visar vilket material såg klingan passar för. Observera informationen om sågklingor (se ka pitel 3.1). Färg Material Symbol Gul Trä Röd Laminat, mineralmateri

Grön Gips- och cementbundna spån- och fiberskivor Blå Aluminium, plast "$3:-

VARNING! Risk för personskador, elstötar ► Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen! OBS! Risk för skador på grund av heta och vassa insatsverktyg ► Använd inte slöa eller defekta verktyg. ► Använd skyddshandskar när du hanterar insatsverktyget. Ta bort sågklingan ► Sväng maskinen till läget 0° och ställ in maximalt sågdjup före sågklingsbytet. ► Fäll spaken [4-2] ända till anslaget. ► Skjut tillkopplingsspärren [4-1] uppåt och tryck ner sågen tills den hakar fast. ► Lossa skruven [4-4] med insexnyck eln [4-3]. ► Ta av sågklingan . Sätta i sågklinga VARNING! Kontrollera att skruvarna och flän sen inte är smutsiga, och använd endast rena och oskadade delar! ► Sätt i den nya sågklingan . VARNING! Rotationsriktningen på sågkling an [4-9] och sågen [4-7] måste stämma överens!Risk för allvarliga personskador om detta inte beaktas. ► Sätt i den yttre flänsen [4-10] på så sätt att medbringaren greppar i den inre flänsens ursparning. ► Dra åt skruven [4-4] ordentligt. ► Fäll tillbaka spaken [4-2].

6.6 Ställa in klyvkil

► Lägg om spak [4-2] till anslaget, ► skjut startspärren [4-1] uppåt, och tryck så gaggregatet nedåt tills det snäpper fast, ► lossa skruven [4-6] med en insexnyck el [4-3], ► ställ in klyvkilen som på bild [4], ► Dra åt skruven [4-6] ordentligt, ► ställ tillbaka spaken [4-2].

VARNING! Hälsorisk på grund av damm ► Arbeta aldrig utan utsug. ► Följ de nationella bestämmelserna. Festool-dammsugare Till sugadaptern [6-1] kan man ansluta en Fe stool-dammsugare med slangdiameter 27/32 mm eller 36 mm (36 mm rekommenderas eftersom risken för igensättning är mindre). Anslutningsstycket för en sugslang med Ø 27 sätts i vinkelstycket . Anslutningsstycket för en sugslang med Ø 36 sätts i vinkelstycket . OBS! Om man inte använder antistatisk ut sugsslang kan statisk uppladdning förekomma. Användaren kan få en elstöt och elverktygets elektronik kan skadas.

6.8 Montera splitterskyddet

Med splitterskyddet (tillbehör) blir kvaliteten på snittkanten på den avsågade delens ovansida mycket bättre vid 0°-snitt. ► Montera splitterskyddet [5-1] på skyddskå pan. ► Sätt maskinen mot arbetsobjektet resp. styrskenan. ► Tryck ner splitterskyddet tills det ligger an mot arbetsobjektet och dra åt det med vre det [5-2]. Svenska 71► Såga in splitterskyddet (med maskinen på maximalt sågdjup och varvtalssteg 6). 7 Arbeta med elverktyg Följ alla säkerhetsanvisningar och dessa regler: Innan du börjar – Kontrollera före varje användning att dri venheten med sågklingan utan problem svänger tillbaka helt uppåt till utgångsläget i skyddshöljet. Använd inte sågen om det övre ändläget inte är säkert inställt. Kläm aldrig fast eller fixera den svängbara dri venheten på ett visst sågdjup. Då lämnas sågklingan oskyddad. – Kontrollera att sänkanordningen fungerar före varje användning, och använd maskin en endast om den fungerar felfritt. – Kontrollera att sågklingan sitter fast. – Kontrollera att vredet [3-4, 3-6] är åtdraget före användningen. – Kontrollera att sugslangen och nätkabeln inte kan fastna någonstans utmed hela sågsnittet, vare sig i arbetsobjektet, dess stöd eller på riskställen på golvet. – Sätt alltid fast arbetsobjektet så att det inte kan röra sig under arbetet. – Lägg på arbetsobjektet spänningsfritt och plant. När du arbetar – Håll alltid elverktyget med båda händerna på handtagen [1-1, 1-6] under arbetet. Det är en förutsättning för att kunna arbeta ex akt och för sänkningen. Sänk ner klingan långsamt och jämnt i arbetsobjektet. – Elverktyget måste vara tillkopplat när det förs mot arbetsobjektet. – Skjut alltid sågen framåt [1-2], dra den aldrig bakåt mot dig. – Anpassa alltid matningshastigheten för att undvika att klingans skär överhettas och att plast smälter vid sågning av plastmaterial. Ju hårdare material som sågas, desto lägre ska matningshastigheten vara. – Använd inte maskinen om elektroniken är defekt eftersom det kan leda till för höga varvtal. Elektroniken är defekt om mjuk starten inte fungerar, om varvtalet inte kan regleras, vid rökutveckling eller brandlukt från maskinen.

7.1 Sågning utmed ritsning

Skärmarkören [6-3] visar sågningsförloppet vid 0°- och 45°-sågning (utan styrskena).

Placera maskinen med den främre delen av sågbordet på arbetsobjektet, koppla till ma skinen, tryck ner den till inställt sågdjup och skjut den framåt i snittriktningen.

7.3 Såga utsnitt (stickskär)

For att undvika kast maste man gora pa foljande satt vid stickskar: – Maskinen ska alltid läggas med den bakre sågbänkskanten mot ett fast anslag. Under arbetet med styrskenan ska man lägga an maskinen mot bakslagsstoppet [7-1] som kläms fast på styrskenan (se bild [7]; Om bakslagsstoppet inte används, kan det för varas på maskinens styrplatta [7-2]). – Maskinen ska alltid hållas säkert med två händer och stickas in långsamt. Gör så här: Lägg maskinen mot arbetsstycket och tryck mot ett anslag (backslagsstopp), starta maskin en, tryck ner långsamt på det inställda skär djupet och skjut framåt i skärriktningen. Markeringarna [6-2] visar vid maximalt skär djup och användning av styrskenan sågklingans (Ø 210 mm) främre och bakre skärpunkt. 8 Underhåll och skötsel VARNING! Risk för personskador, elstötar ► Dra alltid ut nätkontakten före alla under hålls- och servicearbeten på produkten! ► Allt underhålls- och reparationsarbete som kräver att höljet öppnas får endast utföras av behöriga serviceverkstäder. Service och reparation får endast utföras av tillverkaren eller service verkstäder. Hitta närmaste adress på: www.festool.se/service Använd bara Festools originalre servdelar! Art.nr på: www.festo ol.se/service EKAT

Observera följande: ► Skadade skyddsanordningar och delar, till exempel en defekt spak för verktygsby

[1-8], måste repareras eller bytas ut fackmässigt av en auktoriserad service Svenska 72verkstad, såvida inget annat anges i bruks anvisningen. ► Kontrollera att returfjädern, som trycker hela drivenheten till det skyddade, övre ändläget, är i gott skick och fungerar fel fritt. ► För att luftcirkulationen ska kunna garante ras måste kylluftöppningarna i höljet alltid hållas öppna och rena. ► Rengör elverktyget från flisor och spån ge nom att suga ur alla öppningar. Öppna ald rig skyddslocket [4-7]. ► Vid arbete med gips- och cementbundna fi berskivor ska maskinen rengöras extra grundligt. Rengör maskinens ventilations hål och strömbrytaren med torr, oljefri tryckluft. Annars kan gipsdammet ansam las inne i huset och på strömbrytaren och hårdna när det kommer i kontakt med luft fuktigheten. Det kan försämra kopplings mekanismen. 9 Tillbehör Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på "www.festool.se".

9.1 Parallellanslag, bordsförlängning

För snittbredder på upp til 180 mm kan man använda ett parallellanslag. Parallellanslaget kan även användas som bordsförlängning.

Med hjälp av styrskenan kan man lägga precisa, exakta snitt och samtidigt skydda arbetsobjek tets yta mot skador. I kombination med det breda tillbehörssorti mentet klarar man enkelt av exakta vinkelsnitt, geringssnitt och inpassningsarbeten med styr ningssystemet. Med hjälp av tvingar [6-4] kan man hålla arbetsobjektet i ett fast grepp och ar beta säkert. ► Ställ in sågbordets styrningsspel på styr skenan med de båda backarna [1-3]. Såga in splitterskyddet [1-4] innan styrskenan används första gången: ► Ställ in varvtalet på steg 6. ► Placera maskinen med hela styrplattan på styrskenans bakre ände. ► Koppla till maskinen. ► Tryck långsamt ner maskinen till max in ställt sågdjup och såga i splitterskyddet utan avbrott över hela längden. Splitterskyddets kant motsvarar nu exakt snitt kanten. Lägg styrskenan på en spillbit för att såga in splitterskyddet.

9.3 Multifunktionsbord

Multifunktionsbordet MFT/3 gör det enkelt att spänna fast arbetsobjektet, och i kombination med rälsstyrsystemet bearbetar man säkert och exakt såväl stora som små arbetsobjekt. Genom dess många användningsmöjligheter kan man arbeta ekonomiskt och ergonomiskt.

9.4 Sågklingor, övriga tillbehör
