BRUGSANVISNING TS 75 EBQPlusFS FESTOOL

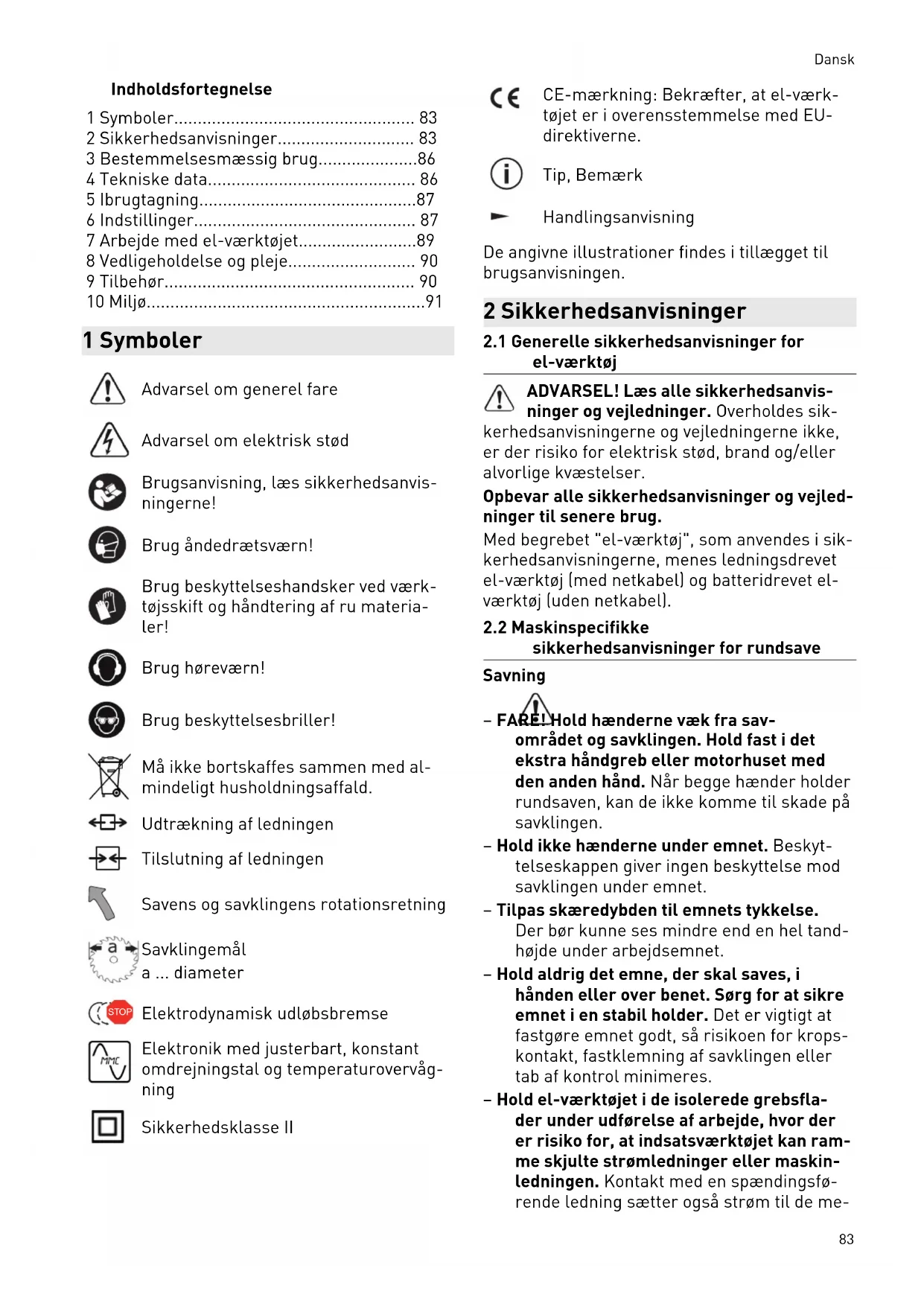

2.1 Generelle sikkerhedsanvisninger for

el-værktøj ADVARSEL! Læs alle sikkerhedsanvis ninger og vejledninger. Overholdes sik kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug. Med begrebet "el-værktøj", som anvendes i sik kerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el- værktøj (uden netkabel).

2.2 Maskinspecifikke

sikkerhedsanvisninger for rundsave Savning – FARE! Hold hænderne væk fra sav området og savklingen. Hold fast i det ekstra håndgreb eller motorhuset med den anden hånd. Når begge hænder holder rundsaven, kan de ikke komme til skade på savklingen. – Hold ikke hænderne under emnet. Beskyt telseskappen giver ingen beskyttelse mod savklingen under emnet. – Tilpas skæredybden til emnets tykkelse. Der bør kunne ses mindre end en hel tand højde under arbejdsemnet. – Hold aldrig det emne, der skal saves, i hånden eller over benet. Sørg for at sikre emnet i en stabil holder. Det er vigtigt at fastgøre emnet godt, så risikoen for krops kontakt, fastklemning af savklingen eller tab af kontrol minimeres. – Hold el-værktøjet i de isolerede grebsfla der under udførelse af arbejde, hvor der er risiko for, at indsatsværktøjet kan ram me skjulte strømledninger eller maskin ledningen. Kontakt med en spændingsfø rende ledning sætter også strøm til de me Dansk 83talliske maskindele og medfører elektrisk stød. – Anvend altid et anslag eller en lige føring skant ved længdesnit. Dette forbedrer snitnøjagtigheden og mindsker muligheden for, at savklingen sætter sig fast. – Anvend altid savklinger i den rigtige stør relse og med passende holdeboring (f.eks. rudeformet eller rund). Savklinger, der ik ke passer til savens monteringsdele, løber skævt og medfører tab af kontrol. – Anvend aldrig beskadigede eller forkerte savklingespændeflanger eller -skruer. Savklingespændeflangerne og -skruerne er konstrueret specielt til din sav med henblik på optimal ydelse og driftssikkerhed. Tilbageslag – årsager og tilsvarende sikker hedsanvisninger – Et tilbageslag er en pludselig reaktion fra en fastsiddende, fastklemt eller forkert placeret savklinge, der medfører, at en ukontrolleret sav løfter sig ud af emnet og bevæger sig i retning af brugeren. – Hvis savklingen sætter sig fast i savsnittet, blokerer den, og motorkraften slår maski nen tilbage i retning af brugeren. – Hvis savklingen placeres forkert i savsnit tet, kan tænderne bagerst på savklingen sætte sig fast i emnets overflade, så savk lingen springer ud af savsnittet og bevæger sig i retning af brugeren. Et tilbageslag er følge af en forkert brug af sa ven. Det kan forhindres ved hjælp af passende forsigtighedsforanstaltninger som beskrevet i det følgende. – Hold saven fast med begge hænder, og bring dine arme i en stilling, hvor du kan stå imod tilbageslagskraften. Stå altid ved siden af savklingen, og placer aldrig krop pen på linje med savklingen. Ved tilbage slag kan rundsaven springe tilbage, bruge ren kan dog beherske tilbageslagskræfter ne, hvis der er truffet egnede foranstaltnin ger. – Hvis savklingen sidder fast, eller du afbry der arbejdet, skal du slippe start-stop- kontakten og holde saven roligt i emnet, indtil savklingen er standset helt. Prøv aldrig at fjerne saven fra emnet eller trække den tilbage, så længe savklingen bevæger sig, da der ellers er risiko for til bageslag. Find og afhjælp årsagen til, at savklingen sidder fast. – Hvis du vil starte en sav, som sidder i em net, skal du centrere savklingen i savsnit tet og kontrollere, at savtænderne ikke sidder fast i emnet. Sidder savklingen fast, kan den bevæge sig ud af emnet eller med føre tilbageslag, når saven startes igen. – Understøt store plader for at mindske ri sikoen for tilbageslag på grund af en sav klinge, der sidder fast. Store plader kan bøje ned på grund af deres egenvægt. Pla der skal understøttes på begge sider, både i nærheden af savsnittet og ved kanten. – Brug aldrig stumpe og beskadigede savk linger. Savklinger med stumpe eller for kert placerede tænder medfører øget frikti on, fastklemning af savklingen og tilbage slag. – Fastlås skæredybde- og skærevinkelind stillingerne, før du saver. Hvis indstillin gerne ændrer sig under savningen, kan savklingen sætte sig fast og medføre et til bageslag. – Vær særligt forsigtig med "dyksnit" i eksi sterende vægge eller andre områder, som ikke kan overskues. Den neddykkende sav klinge kan blokere ved savning i skjulte ob jekter og medføre tilbageslag. Beskyttelseskappens funktioner – Kontroller før hver brug, at beskyttelses kappen lukker korrekt. Brug ikke saven, hvis beskyttelseskappen ikke kan bevæ ges frit og ikke lukkes straks. Klem eller bind aldrig beskyttelseskappen fast, da savklingen så ikke ville være beskyttet. Hvis saven utilsigtet falder på gulvet, kan beskyttelseskappen bøjes. Kontroller, at beskyttelseskappen bevæger sig frit og i in gen skærevinkel og skæredybde berører savklingen eller andre dele. – Kontroller tilstand og funktion af fjederen til beskyttelseskappen. Få foretaget vedli geholdelse af maskinen før brug, hvis be skyttelseskappen og fjederen ikke arbej der korrekt. Beskadigede dele, klæbrige rester og ophobninger af spåner får beskyt telseskappen til at arbejde med forsinkel se. – Sørg for, at savens grundplade ikke kan forskyde sig under "dyksnit", der ikke ud føres i en ret vinkel. Forskydning til siden kan blokere savklingen og medføre tilbage slag. – Læg ikke saven fra dig på arbejdsbænken eller gulvet, uden at beskyttelseskappen Dansk 84skærmer savklingen af. En ubeskyttet, ef terløbende savklinge bevæger saven mod snitretningen og saver i det, den støder på. Vær opmærksom på savens efterløbstid. Spalteknivens funktion – Anvend den passende savklinge til spal tekniven. Spaltekniven fungerer kun, hvis stamklingen er tyndere end spaltekniven, og hvis tandbredden er større end spaltek nivens tykkelse. – Juster spaltekniven som beskrevet i den ne brugsanvisning. Forkert afstand, positi on og justering kan medføre, at spaltekni ven ikke forhindrer tilbageslag. – Spaltekniven fungerer kun, når den sidder i savsnittet. Spaltekniven forhindrer ikke tilbageslag ved korte snit. – Brug ikke saven, hvis spaltekniven er bøjet. Blot en ringe fejl kan forsinke luk ningen af beskyttelseskappen.

2.3 Sikkerhedsanvisninger for den

formonterede savklinge Anvendelse – Det maksimale omdrejningstal, der er an givet på savklingen, må ikke overskrides og skal overholdes. – Den formonterede savklinge er udelukken de beregnet til brug i rundsave. – Udvis særlig forsigtighed ved ud- og ind pakning af værktøjet samt ved håndtering (f.eks. montering i maskinen). Fare for kvæstelser på grund af meget skarpe skær! – Handsker giver et bedre greb om værktøjet og reducerer yderligere risikoen for kvæ stelser. – Rundsavklinger, hvis blad er revnet, skal udskiftes. Reparation er ikke tilladt. – Rundsavklinger med påloddede savtænder, hvis tandtykkelse er mindre end 1 mm, må ikke længere anvendes. – Værktøj med synlige revner, sløve eller be skadigede skær må ikke benyttes. Montering og fastgørelse – Værktøj skal være opspændt sådan, at de ikke løsner sig under brug. – Ved montering af værktøjer skal man sørge for, at de opspændes på navet eller op spændingsfladen, og at skærene ikke kom mer i berøring med andre komponenter. – Forlængelse af nøglen eller fastspænding ved hjælp af hammerslag er ikke tilladt. – Opspændingsfladerne skal renses for snavs, fedt, olie og vand. – Spændeskruer skal spændes i henhold til producentens anvisninger. – Ved indstilling af rundsavklingernes huldia meter til maskinens spindeldiameter må der kun anvendes fast monterede ringe, f.eks. indpressede eller vedhæftede ringe. Det er ikke tilladt at bruge løse ringe. Vedligeholdelse og pleje – Reparation og slibning må kun udføres af Festool serviceværksteder eller fagfolk. – Værktøjets konstruktion må ikke ændres. – Fjern regelmæssigt harpiks fra værktøjet, og rengør værktøjet (rengøringsmiddel med pH-værdi mellem 4,5 og 8). – Sløve skær kan efterslibes på spånfladen ned til en minimal tykkelse på 1 mm. – Transportér kun værktøjet i egnet emballa ge – fare for kvæstelser!

2.4 Yderligere sikkerhedsanvisninger

Brug egnede personlige værnemidler: Hø reværn, beskyttelsesbriller, støvmaske ved støvfremkaldende arbejde, beskyttelses handsker ved bearbejdning af ru materialer og ved værktøjsskift. – Under arbejdet kan der dannes skadeligt/ giftigt støv (f.eks. blyholdig maling, visse træsorter eller metal). Berøring eller ind ånding af dette støv kan være til fare for brugeren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gæl dende nationale sikkerhedsforskrifter. – Brug en P2-åndedrætsmaske for at undgå skade på helbredet. Sørg for til strækkelig ventilation i lukkede rum, og til slut en støvsuger. – Kontrollér, om husets dele har synlige tegn på beskadigelser som revner eller hvid brud. Få beskadigede dele repareret, inden el-værktøjet tages i brug. – Anvend egnede detektorer for at identifi cere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab. Hvis indsatsværktøjet får kontakt med en spæn dingsførende ledning, kan det medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Dansk 85Gennemtrængning af et vandrør medfører materielle skader.

2.5 Aluminiumsbearbejdning

Af hensyn til sikkerheden skal følgende sikkerhedsforanstaltninger overholdes ved be arbejdning af aluminium: – Slut maskinen til en egnet støvsuger. – Rengør regelmæssigt maskinen for støvaf lejringer i motorhuset. – Brug en aluminiumssavklinge. – Luk inspektionsruden/spånfangeren. Beskyttelsesbriller påbudt! – Ved savning af plader skal der smøres med petroleum, tynde profiler (indtil 3 mm) kan saves uden smøring.

2.6 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk: Lydtrykniveau L

= 99 dB(A) Usikkerhed K = 3 dB FORSIGTIG Støj, der opstår ved arbejdet Beskadigelse af hørelsen ► Brug høreværn. Vibrationsemissionsværdi a

(vektorsum fra tre retninger) og usikkerhed K målt iht. EN 62841: Savning af træ

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig be dømmelse af vibrations- og støjbelastnin gen ved brug – og repræsenterer de vigtigste anvendel sesformål for el-værktøjet. FORSIGTIG Emissionsværdierne kan afvige fra de angiv ne værdier. Dette afhænger af, hvordan værktøjet anvendes og hvilken type emne, der bearbejdes. ► Der skal tages højde for den faktiske be lastning i hele driftscyklussen. ► Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren. 3 Bestemmelsesmæssig brug Dyksavene er beregnet til savning i træ, trælig nende materialer, gips- og cementbundne fi bermaterialer samt kunststof. Med Festools specialsavklinger til aluminium kan maskiner ne også anvendes til savning i aluminium. Der må ikke bearbejdes asbestholdige materia ler. Brug ikke skære- og slibeskiver. Dette el-værktøj må kun bruges af fagpersona le eller instruerede personer. Festool el-værktøj må kun monteres i arbejds borde, der er beregnet hertil af Festool. Hvis el-værktøjet monteres på et andet eller et selv lavet savbord, kan det blive ustabilt og forårsa ge alvorlige ulykker. Ved ikke-bestemmelsesmæssig anven delse hæfter brugeren.

Der må kun anvendes savklinger med følgende specifikationer: – Savklinger iht. EN 847-1 – Savklingediameter 210 mm – Snitbredde 2,4 mm til 2,6 mm – Boring 30 mm – Stamklingetykkelse maks. 1,8 mm – Egnet til omdrejningstal op til 5000o/min Festool savklinger opfylder kravene i EN 847-1. Sav kun materialer, som savklingen er bereg net til. 4 Tekniske data Rundsav TS 75 EBQ,TS 75 EQ Ydelse 1600 W (110 V-variant: 13 A) Omdrejningstal (ubela stet) 1350-4400 o/min Geringssnit 0-47° Dansk 86Rundsav TS 75 EBQ,TS 75 EQ Skæredybde ved 0° 0-75 mm Skæredybde ved 45° 0-56 mm Savklingemål 210x2,4x30 mm Vægt (uden ledning) 6,2 kg 5 Ibrugtagning ADVARSEL Ikke-tilladt spænding eller frekvens! Fare for ulykke ► Forsyningsspændingen og strømkildens frekvens skal stemme overens med angi velserne på typeskiltet. ► I Nordamerika må der kun bruges Festool- maskiner med spændingsangivelsen 120 V / 60 Hz. FORSIGTIG Opvarmning af plug it-tilslutningen, hvis ba jonetlukningen ikke er låst helt Fare for forbrænding ► Før du tænder for el-værktøjet, skal du for sikre dig om, at bajonetlukningen på led ningen er lukket og låst helt. Sluk altid for maskinen, før ledningen til sluttes og trækkes ud! Tilslutning og udtrækning af ledningen -, se fi gur [2]. Skub kontaktspærren [1-8] opad, og tryk på start-stop-kontakten [1-7] (tryk = start / slip = stop). Ved aktivering af kontaktspærren frigøres ned dykningsanordningen. Saven kan bevæges ned ad. Derved kommer savklingen frem fra beskyt telseskappen. Når maskinen løftes op, fjedrer saven til bage i udgangsposition igen. 6 Indstillinger ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før arbejde på maskinen!

Maskinen (TS 75 EBQ, TS 75 EQ) er udstyret med fuldbølgeelektronik med følgende egen skaber: Blød opstart Den elektronisk regulerede bløde opstart sør ger for rykfri start af el-værktøjet. Konstant omdrejningstal Motoromdrejningstallet holdes konstant ved hjælp af elektronikken. Derved holdes en jævn skærehastighed også under belastning. Hastighedsregulering Omdrejningstallet kan indstilles trinløst med indstillingshjulet [1-5] i omdrejningstalområdet (se Tekniske data). På den måde kan skæreha stigheden indstilles optimalt til den pågælden de overflade. Omdrejningstrin alt efter materiale Massivt træ (hårdt, blødt) 6 Spånplader og hårde fiberplader 3 ‑ 6 Limtræ, møbelplader, finerede og lami nerede plader

Laminat, mineralske materialer 4 ‑ 6 Gips- og cementbundne spån- og fiber plader 1 ‑ 3 Aluminiumsplader og -profiler indtil 15 mm 4 ‑ 6 Kunststof, fiberforstærket kunststof (GfK), papir og velourvæv 3 ‑ 5 Akrylglas 4 ‑ 5 Temperatursikring Strømtilførslen og omdrejningstallet reduceres i tilfælde af en for høj motortemperatur. El- værktøjet kører med nedsat effekt, så motoren kan køle af hurtigst muligt. Efter afkøling kører el-værktøjet automatisk op i omdrejninger igen. Strømbegrænsning Ved ekstrem overbelastning forhindrer strøm begrænsningen et for højt strømforbrug. Det kan medføre en reduktion af motoromdrej ningstallet. Efter aflastning kører motoren straks igen med fulde omdrejninger. Bremse TS 75 EBQ har en elektronisk bremse. Savklin gen stoppes elektronisk ca. 2 sekunder efter, at saven er blevet slukket. Dansk

Skæredybden kan indstilles mellem 0 – 75 mm: ► Pres skæredybdeanslaget [3-3] ned og f yt det til den ønskede skæredybde (tallene på skalaen [3-1] gælder for 0°-snit uden fø ringsskinne), ► Slip skæredybdeanslaget (skæredybde-an slaget låser i 1mm-intervaller). Saveaggregatet kan derefter presses nedad til den indstillede skæredybde. I hullet [3-2] i skæredybdeanslaget kan der skrues et gevindstykke (M4x8 til M4x12). Ved at skrue på gevindstykket kan skæredyb-den indstilles endnu mere nøj agtigt (± 0,1 mm).

6.3 Indstilling af skærevinkel

Saven kan indstilles mellem 0° og 47°: ► Åbn drejeknapperne [3-4, 3-6]. ► Drej saven til den ønskede skærevin kel [3-5]. ► Fastspænd drejeknapperne igen. De to slutpositioner er indstillet til 0° og 45° fra fabrikken. Ved at dreje de to ge vindstifter [3-7] mod uret kan slutpositio nen 45° øges til maksimalt 47°.

6.4 Valg af savklinge

6.5 Skift af savklinge

ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før arbejde på maskinen! FORSIGTIG Risiko for personskader på grund af varmt og skarpt indsatsværktøj ► Brug ikke sløve eller defekte indsatsværk tøjer. ► Brug beskyttelseshandsker ved håndtering med indsatsværktøj. Afmontering af savklinge ► Drej maskinen hen på positionen 0° før skift af savklinge, og indstil den maksimale skæ redybde. ► Vip armen [4-2] ned indtil anslag. ► Skub startspærren [4-1] op, og tryk saven ned indtil stop. ► Løsn skruen [4-4] med unbrakonøg len [4-3]. ► Tag savklingen ud. Isætning af savklinge ADVARSEL! Kontrollér, om skruer og flange er snavsede – anvend kun rene og intakte dele! ► Isæt en ny savklinge . ADVARSEL! Savklingens [4-9] og sav ens [4-7] rotationsretning skal passe sam men! I modsat fald kan det medføre alvorli ge personskader. ► Indsæt den udvendige flange [4-10], så medbringertappen griber ind i udsparingen i den indvendige flange. ► Spænd skruen [4-4] fast. ► Læg armen [4-2] tilbage.

6.6 Indstilling af spaltekniven

► Vip håndtaget [4-2] over, indtil anslag, ► Skub kontaktspærren [4-1] opad og pres saveaggregatet ned, til det låser, ► Åbn skruen [4-6] med unbrakonøglen [4-3], ► Indstil spaltekniven i henhold til fig. [4], ► Spænd skruen [4-6], ► Vip håndtaget [4-2] tilbage.

ADVARSEL Sundhedsfare fra støv ► Arbejd aldrig uden udsugning. ► Overhold nationale bestemmelser. Festool støvsuger På udsugningsstudsen [6-1] er det muligt at til slutte en Festool støvsuger med en slangedia meter på 27/32 mm eller 36 mm (36 mm anbe fales på grund af lavere risiko for tilstopning). Dansk 88Tilslutningsstykket til en støvsugerslange med Ø 27 anbringes i vinkelstykket . Tilslutnings stykket til en støvsugerslange med Ø 36 anbrin ges i vinkelstykket

FORSIGTIG! Anvendes der ikke en antistatisk støvsugerslange, kan der opstå statisk elektri citet. Brugeren kan få et elektrisk stød, og el- værktøjets elektronik kan blive beskadiget.

6.8 Montering af overfladebeskytter

Overfladebeskytteren (tilbehør) forbedrer ved 0°-snit kvaliteten væsentligt på snitkanten på den afsavede emnedels opadvendte side. ► Sæt overfladebeskytteren [5-1] på beskyt telseskappen ► Sæt maskinen på emnet eller føringsskin nen ► Tryk overfladebeskytteren ned, indtil den ligger på emnet, og skru den fast med dre jeknappen [5-2] ► Sav overfladebeskytteren til (maskine på maksimal skæredybde og omdrejningstrin 6). 7 Arbejde med el-værktøjet Under arbejdet skal alle ovennævnte sik kerhedsanvisninger samt følgende regler overholdes: Før start – Kontrollér før hver brug, om motorenheden med savklingen svinger uhindret og fuld stændigt tilbage op i udgangsstillingen i beskyttelseshuset. Benyt ikke saven, hvis den øverste endeposition ikke er sikret. Klem eller fiksér aldrig den svingbare mo torenhed fast i en bestemt skæredybde. Det ville eksponere savklingen ubeskyttet. – Kontrollér altid neddykningsanordningens funktion før brug, og brug kun maskinen, når neddykningsanordningen fungerer, som den skal. – Kontrollér, at savklingen sidder ordentligt fast. – Kontrollér, før arbejdet påbegyndes, at dre jeknappen [3-4, 3-6] er spændt ordentligt. – Sørg for at, udsugningsslangen og netled ningen ikke sætter sig fast nogetsteds i savsnittet, hverken i emnet eller som følge af emneunderlaget eller farlige steder på gulvet. – Fastgør altid emnet, så det ikke kan bevæ ge sig under bearbejdningen. – Læg emnet på, så det ligger plant uden at spænde. Under arbejdet – Hold altid el-værktøjet fast med begge hænder på grebene [1-1, 1-6] under arbej det. Dette er en forudsætning for at arbejde præcist og er helt nødvendigt for at dykke ned i emnet. Neddykning i emnet skal fore gå langsomt og jævnt. – Før kun el-værktøjet mod arbejdsemnet, når der er tændt for maskinen. – Skub altid saven fremad [1-2], træk den aldrig tilbage imod dig selv. – Undgå ved at vælge en tilpasset fremfø ringshastighed, at savklingens skær over ophedes, og at kunststoffet smelter ved skæring af kunststoffer. Jo hårdere mate riale, der saves i, desto lavere bør fremfø ringshastigheden være. – Arbejd ikke med maskinen, hvis elektronik ken er defekt, da det kan medføre for høje omdrejningstal. En defekt elektronik kan kendes på, at blød opstart ikke er mulig, at det ikke er muligt at regulere omdrejnings tallet og ved røgudvikling eller brandlugt fra maskinen.

7.1 Savning efter afmærkning

Snitviseren [6-3] viser snitforløbet ved 0°- og 45°-snit (uden føringsskinne).

7.2 Savning af afsnit

Sæt maskinen med den forreste del af savpla net på arbejdsemnet, tænd for maskinen, pres nedad til den indstillede skæredybde og skub maskinen fremad i skæreretningen.

7.3 Savning af udskæringer (dyksnit)

For at forhindre at maskinen slår tilbage skal følgende henvisninger ubetinget overholdes ved dyksnit: – Maskinen skal altid holdes med den bage ste kant af savplanet ind mod et fast anlæg. Ved arbejde med føringsskinne skal maski nen holdes mod tilbageslagsstoppet [7-1], der klemmes fast på føringsskinnen (se fig. [7]; når føringsskinnen ikke er i brug kan tilbageslagsstoppet opbevares på ma skinens føringsplade [7-2]. – Maskinen skal altid holdes sikkert med begge hænder og kun bevæges nedad me get langsomt. Fremgangsmåde Sæt maskinen på arbejdsemnet og hold den ind mod et anlæg (tilbageslagsstop), tænd for ma skinen, pres langsomt nedad til den indstillede Dansk 89skæredybde og skub maskinen fremad i skære retningen. Markeringerne [6-2] viser det forreste og det bageste snitpunkt for savklingen (Ø 210 mm) ved maksimum skæredybde og brug af førings skinnen. 8 Vedligeholdelse og pleje ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder! ► Vedligeholdelses- og reparationsarbejde, der kræver, at huset åbnes, må kun foreta ges af et autoriseret serviceværksted. Kundeservice og reparation må kun udføres af producenten eller ser viceværksteder. Nærmeste adresse findes på: www.festool.dk/service Brug kun originale Festool-reserve dele! Artikelnr. findes på: www.fe stool.dk/service EKAT

Følg følgende anvisninger: ► Beskadigede beskyttelsesanordninger og dele, f.eks. en defekt arm til værktøjs skift [1-8], skal repareres eller udskiftes fagligt korrekt af et autoriseret special værksted, medmindre andet er angivet i brugsanvisningen. ► Kontrollér, at returfjederen, der trykker hele motorenheden op i den øverste beskyt tede slutposition, er i god stand og fungerer fejlfrit. ► Hold altid køleluftåbningerne i huset frie og rene for at sikre luftcirkulationen. ► For at fjerne splinter og spåner fra el-værk tøjet skal du sætte støvsugeren på alle åb ninger. Åbn aldrig beskyttelsesdæk slet [4-7]. ► Rengør maskinen ekstra grundigt ved ar bejde med gips- og cementbundne fiberpla der. Rengør el-værktøjets ventilationsåb ning og start-stop-kontakten med tør og oliefri trykluft. Ellers kan det gipsholdige støv sætte sig inde i el-værktøjet og om kring start-stop-kontakten og hærde i for bindelse med luftfugtighed. Det kan påvirke skiftemekanismen 9 Tilbehør Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internet tet under "www.festool.com".

9.1 Parallelanslag, sidebord

Ved brede afskaringer kan der benyttes et pa rallelanslag. Parallelanslaget kan ogsa anven des som sidebord.

Føringsskinnen muliggør præcise, rene snit og beskytter samtidig emnets overflade mod be skadigelse. I forbindelse med det omfattende tilbehør kan der ved hjælp af føringssystemet udføres nøjag tige vinkelsnit, geringssnit og indføjningsarbej der. Muligheden for fastgørelse ved hjælp af skruetvinger [6-4] sørger for stabilt hold og sikkert arbejde. ► Indstil arbejdsbordets føringsspillerum på føringsskinnen med de to stilleskruer [1-3]. Sav overfladebeskytteren [1-4] til før første ibrugtagning af føringsskinnen: ► Indstil maskinens omdrejningstal til trin 6. ► Sæt maskinen med hele føringspladen på den bageste ende af føringsskinnen. ► Tænd maskinen. ► Pres maskinen langsomt ned til den maks. indstillede skæredybde, og sav overfladebe skytteren til i hele længden uden pauser. Overfladebeskytterens kant svarer nu nøjagtigt til snitkanten. Læg føringsskinnen på et stykke under lagstræ for at save overfladebeskytteren til.

Arbejdsbordet MFT/3 gør det nemt at opspæn de arbejdsemner, og store og små arbejdsem ner kan bearbejdes sikkert og præcist ved hjælp af føringssystemet. Med dets alsidige an vendelsesmuligheder kan der arbejdes både økonomiskfordelagtigt og ergonomisk korrekt.
