BRUGSANVISNING TSC 55 K FESTOOL

• 5 Produktets elementer p. 110
• 6 Batteri p. 110
• 7 Indstillinger p. 110
• 8 Arbejde med el-værktøjet p. 113
• 9 Vedligeholdelse og pleje p. 115
• 10 Tilbehør p. 116
• 11 Miljø p. 116

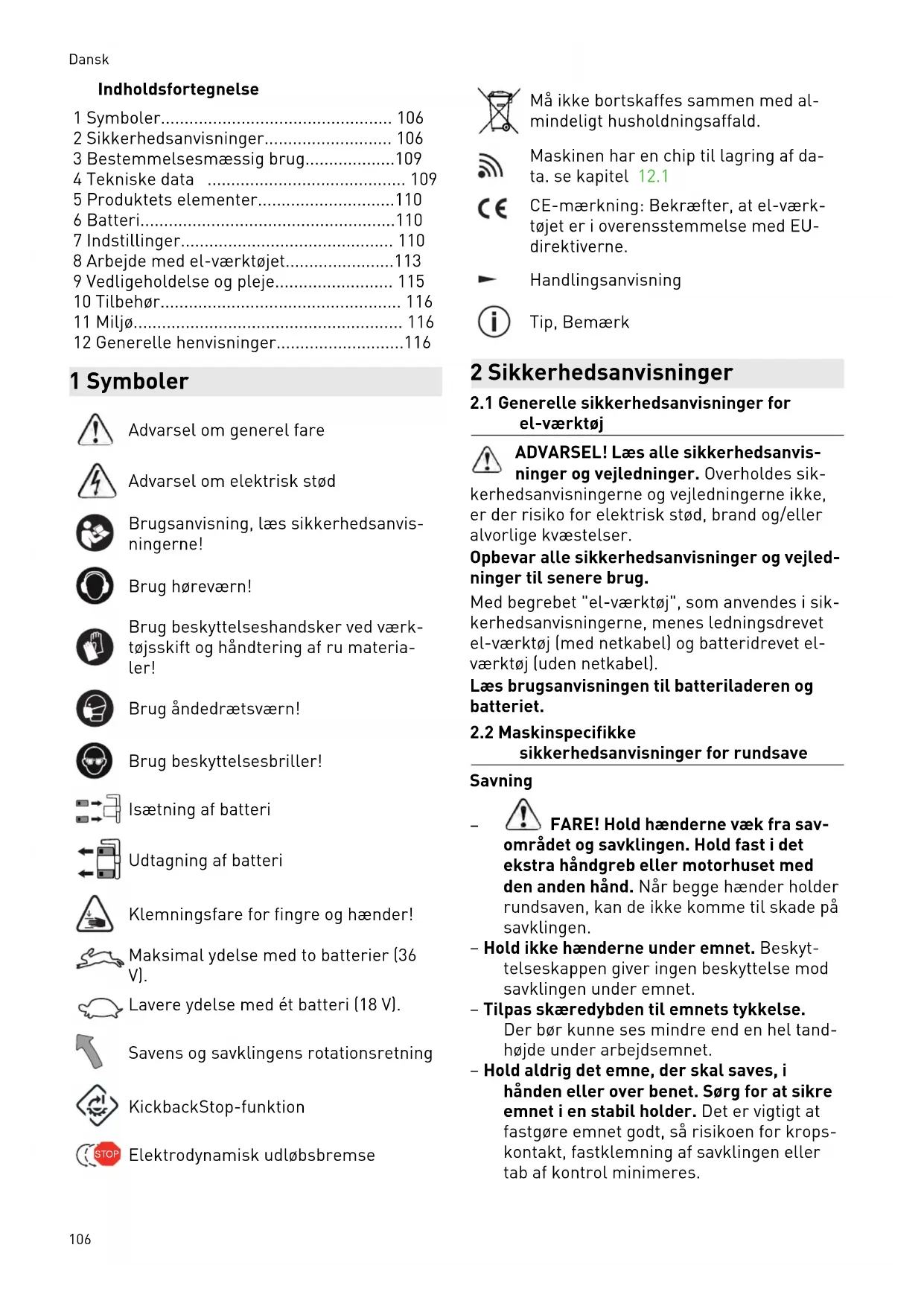

• 12 Generelle henvisninger 1 Symboler Advarsel om generel fare Advarsel om elektrisk stød Brugsanvisning, læs sikkerhedsanvis ningerne! Brug høreværn! Brug beskyttelseshandsker ved værk tøjsskift og håndtering af ru materia ler! Brug åndedrætsværn! Brug beskyttelsesbriller! Isætning af batteri Udtagning af batteri Klemningsfare for fingre og hænder! Maksimal ydelse med to batterier (36 V). Lavere ydelse med ét batteri (18 V). Savens og savklingens rotationsretning KickbackStop-funktion STOP Elektrodynamisk udløbsbremse Må ikke bortskaffes sammen med al mindeligt husholdningsaffald. Maskinen har en chip til lagring af da ta. se kapitel p. 116

CE-mærkning: Bekræfter, at el-værk tøjet er i overensstemmelse med EU- direktiverne. Handlingsanvisning Tip, Bemærk 2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for

el-værktøj ADVARSEL! Læs alle sikkerhedsanvis ninger og vejledninger. Overholdes sik kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug. Med begrebet "el-værktøj", som anvendes i sik kerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el- værktøj (uden netkabel). Læs brugsanvisningen til batteriladeren og batteriet.

2.2 Maskinspecifikke

sikkerhedsanvisninger for rundsave Savning

FARE! Hold hænderne væk fra sav området og savklingen. Hold fast i det ekstra håndgreb eller motorhuset med den anden hånd. Når begge hænder holder rundsaven, kan de ikke komme til skade på savklingen. – Hold ikke hænderne under emnet. Beskyt telseskappen giver ingen beskyttelse mod savklingen under emnet. – Tilpas skæredybden til emnets tykkelse. Der bør kunne ses mindre end en hel tand højde under arbejdsemnet. – Hold aldrig det emne, der skal saves, i hånden eller over benet. Sørg for at sikre emnet i en stabil holder. Det er vigtigt at fastgøre emnet godt, så risikoen for krops kontakt, fastklemning af savklingen eller tab af kontrol minimeres. Dansk 106– Hold el-værktøjet i de isolerede grebsfla der under udførelse af arbejde, hvor der er risiko for, at indsatsværktøjet kan ram me skjulte strømledninger.Kontakt med en spændingsførende ledning sætter også strøm til de metalliske maskindele og medfører elektrisk stød. – Anvend altid et anslag eller en lige føring skant ved længdesnit. Dette forbedrer snitnøjagtigheden og mindsker muligheden for, at savklingen sætter sig fast. – Anvend altid savklinger i den rigtige stør relse og med passende holdeboring (f.eks. rudeformet eller rund). Savklinger, der ik ke passer til savens monteringsdele, løber skævt og medfører tab af kontrol. – Anvend aldrig beskadigede eller forkerte savklingespændeflanger eller -skruer. Savklingespændeflangerne og -skruerne er konstrueret specielt til din sav med henblik på optimal ydelse og driftssikkerhed. Tilbageslag – årsager og tilsvarende sikker hedsanvisninger – Et tilbageslag er en pludselig reaktion fra en fastsiddende, fastklemt eller forkert placeret savklinge, der medfører, at en ukontrolleret sav løfter sig ud af emnet og bevæger sig i retning af brugeren. – Hvis savklingen sætter sig fast i savsnittet, blokerer den, og motorkraften slår maski nen tilbage i retning af brugeren. – Hvis savklingen placeres forkert i savsnit tet, kan tænderne bagerst på savklingen sætte sig fast i emnets overflade, så savk lingen springer ud af savsnittet og bevæger sig i retning af brugeren. Et tilbageslag er følge af en forkert brug af sa ven. Det kan forhindres ved hjælp af passende forsigtighedsforanstaltninger som beskrevet i det følgende. – Hold saven fast med begge hænder, og bring dine arme i en stilling, hvor du kan stå imod tilbageslagskraften. Stå altid ved siden af savklingen, og placer aldrig krop pen på linje med savklingen. Ved tilbage slag kan rundsaven springe tilbage, bruge ren kan dog beherske tilbageslagskræfter ne, hvis der er truffet egnede foranstaltnin ger. – Hvis savklingen sidder fast, eller du afbry der arbejdet, skal du slippe start-stop- kontakten og holde saven roligt i emnet, indtil savklingen er standset helt. Prøv aldrig at fjerne saven fra emnet eller trække den tilbage, så længe savklingen bevæger sig, da der ellers er risiko for til bageslag. Find og afhjælp årsagen til, at savklingen sidder fast. – Hvis du vil starte en sav, som sidder i em net, skal du centrere savklingen i savsnit tet og kontrollere, at savtænderne ikke sidder fast i emnet. Sidder savklingen fast, kan den bevæge sig ud af emnet eller med føre tilbageslag, når saven startes igen. – Understøt store plader for at mindske ri sikoen for tilbageslag på grund af en sav klinge, der sidder fast. Store plader kan bøje ned på grund af deres egenvægt. Pla der skal understøttes på begge sider, både i nærheden af savsnittet og ved kanten. – Brug aldrig stumpe og beskadigede savk linger. Savklinger med stumpe eller for kert placerede tænder medfører øget frikti on, fastklemning af savklingen og tilbage slag. – Fastlås skæredybde- og skærevinkelind stillingerne, før du saver. Hvis indstillin gerne ændrer sig under savningen, kan savklingen sætte sig fast og medføre et til bageslag. – Vær særligt forsigtig med "dyksnit" i eksi sterende vægge eller andre områder, som ikke kan overskues. Den neddykkende sav klinge kan blokere ved savning i skjulte ob jekter og medføre tilbageslag. Beskyttelseskappens funktion – Kontroller før hver brug, at beskyttelses kappen lukker korrekt. Brug ikke saven, hvis beskyttelseskappen ikke kan bevæ ges frit og ikke lukkes straks. Klem eller bind aldrig beskyttelseskappen fast, da savklingen så ikke ville være beskyttet. Hvis saven utilsigtet falder på gulvet, kan beskyttelseskappen bøjes. Kontroller, at beskyttelseskappen bevæger sig frit og i in gen skærevinkel og skæredybde berører savklingen eller andre dele. – Kontroller tilstand og funktion af fjederen til beskyttelseskappen. Få foretaget vedli geholdelse af maskinen før brug, hvis be skyttelseskappen og fjederen ikke arbej der korrekt. Beskadigede dele, klæbrige rester og ophobninger af spåner får beskyt telseskappen til at arbejde med forsinkel se. – Sørg for, at savens grundplade ikke kan forskyde sig under "dyksnit", der ikke ud føres i en ret vinkel. Forskydning til siden kan blokere savklingen og medføre tilbage slag. Dansk 107– Læg ikke saven fra dig på arbejdsbænken eller gulvet, uden at beskyttelseskappen skærmer savklingen af. En ubeskyttet, ef terløbende savklinge bevæger saven mod snitretningen og saver i det, den støder på. Vær opmærksom på savens efterløbstid. Følerkilens funktion [1-21] (KickbackStop- funktion) – Rengør følerenheden [5-4] med trykluft eller med en pensel ved hvert skift af sav klinge. En tilsmudsning af følerenheden kan begrænse KickbackStop-funktionen og derved forhindre, at savklingen bremses. – Brug ikke saven, hvis følerkilen er bøjet. Allerede en mindre beskadigelse kan for sinke bremsningen af savklingen.

2.3 Sikkerhedsanvisninger for den

formonterede savklinge Anvendelse – Det maksimale omdrejningstal, der er an givet på savklingen, må ikke overskrides og skal overholdes. – Den formonterede savklinge er udelukken de beregnet til brug i rundsave. – Udvis særlig forsigtighed ved ud- og ind pakning af værktøjet samt ved håndtering (f.eks. montering i maskinen). Fare for kvæstelser på grund af meget skarpe skær! – Handsker giver et bedre greb om værktøjet og reducerer yderligere risikoen for kvæ stelser. – Rundsavklinger, hvis blad er revnet, skal udskiftes. Reparation er ikke tilladt. – Rundsavklinger med påloddede savtænder, hvis tandtykkelse er mindre end 1 mm, må ikke længere anvendes. – Værktøj med synlige revner, sløve eller be skadigede skær må ikke benyttes. Montering og fastgørelse – Værktøj skal være opspændt sådan, at de ikke løsner sig under brug. – Ved montering af værktøjer skal man sørge for, at de opspændes på navet eller op spændingsfladen, og at skærene ikke kom mer i berøring med andre komponenter. – Forlængelse af nøglen eller fastspænding ved hjælp af hammerslag er ikke tilladt. – Opspændingsfladerne skal renses for snavs, fedt, olie og vand. – Spændeskruer skal spændes i henhold til producentens anvisninger. – Ved indstilling af rundsavklingernes huldia meter til maskinens spindeldiameter må der kun anvendes fast monterede ringe, f.eks. indpressede eller vedhæftede ringe. Det er ikke tilladt at bruge løse ringe. Vedligeholdelse og pleje – Reparation og slibning må kun udføres af Festool serviceværksteder eller fagfolk. – Værktøjets konstruktion må ikke ændres. – Fjern regelmæssigt harpiks fra værktøjet, og rengør værktøjet (rengøringsmiddel med pH-værdi mellem 4,5 og 8). – Sløve skær kan efterslibes på spånfladen ned til en minimal tykkelse på 1 mm. – Transportér kun værktøjet i egnet emballa ge – fare for kvæstelser!

2.4 Yderligere sikkerhedsanvisninger

Brug egnede personlige værnemidler: Hø reværn, beskyttelsesbriller, støvmaske ved støvfremkaldende arbejde, beskyttelses handsker ved bearbejdning af ru materialer og ved værktøjsskift. – Under arbejdet kan der dannes skadeligt/ giftigt støv (f.eks. blyholdig maling, visse træsorter eller metal). Berøring eller ind ånding af dette støv kan være til fare for brugeren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gæl dende nationale sikkerhedsforskrifter.

Brug en P2-åndedrætsmaske for at undgå skade på helbredet. Sørg for til strækkelig ventilation i lukkede rum, og til slut en støvsuger. – Dette el-værktøj må ikke monteres på et savbord. Hvis el-værktøjet monteres på et savbord fra en anden leverandør eller et selvlavet savbord, kan det blive ustabilt og forårsage alvorlige ulykker. – Brug ikke strømforsyninger eller batteri er fra andre leverandører til at drive ak ku-el-værktøjet. Brug ikke ladere fra an dre leverandører til at oplade batterierne. Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker. – Kontrollér, om husets dele har synlige tegn på beskadigelser som revner eller hvid brud. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Dansk 108– Anvend egnede detektorer for at identifi cere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab. Hvis indsatsværktøjet får kontakt med en spæn dingsførende ledning, kan det medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Gennemtrængning af et vandrør medfører materielle skader.

2.5 Aluminiumbearbejdning

Af hensyn til sikkerheden skal følgende sikker hedsforanstaltninger overholdes ved bearbejd ning af aluminium: – Brug beskyttelsesbriller! – Tilslut el-værktøjet til en egnet støvsuger med antistatisk støvsugerslange. – Rengør regelmæssigt el-værktøjet for støv aflejringer i motorhuset. – Brug en aluminiumsavklinge. – Luk inspektionsruden/spånfangeren. – Ved savning af plader skal der smøres med petroleum, tynde profiler (indtil 3 mm) kan saves uden smøring.

2.6 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk: Lydtrykniveau L

= 106 dB(A) Usikkerhed K = 5 dB FORSIGTIG Støj, der opstår ved arbejdet Beskadigelse af hørelsen ► Brug høreværn. Vibrationsemissionsværdi a

(vektorsum fra tre retninger) og usikkerhed K målt iht. EN 62841: Savning af træ

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig be dømmelse af vibrations- og støjbelastnin gen ved brug – og repræsenterer de vigtigste anvendel sesformål for el-værktøjet. FORSIGTIG Emissionsværdierne kan afvige fra de angiv ne værdier. Dette afhænger af, hvordan værktøjet anvendes og hvilken type emne, der bearbejdes. ► Der skal tages højde for den faktiske be lastning i hele driftscyklussen. ► Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren. 3 Bestemmelsesmæssig brug Akku rundsaven er beregnet til savning i træ, trælignende materialer, gips- og cementbund ne fibermaterialer samt kunststof. Med Fe stools special-savklinger til aluminium kan ma skinen også anvendes til savning i aluminium. Der må ikke bearbejdes asbestholdige materia ler. Brug ikke skære- og slibeskiver. El-værktøjet er egnet til brug sammen med Fe stool batterier fra serien BP af samme spæn dingsklasse. Dette el-værktøj må kun bruges af fagpersona le eller instruerede personer. Ved ikke-bestemmelsesmæssig anven delse hæfter brugeren.

Geringssnit -1° til 47° Skæredybde ved 0° 0-55 mm Dansk 109Akku dyksav TSC 55 KEB Skæredybde ved 45° 0-43 mm Savklingemål 160 x 1,8 x 20 mm Vægt iht. EPTA-procedure 01:2014 (med 2x batteri BP 18 Li 5,2 AS) 5,3 kg Vægt uden batteri 3,9 kg 5 Produktets elementer [1-1] Greb [1-2] Drejeknapper til vinkelindstilling [1-3] Vinkelskala [1-4] Udløsere til underskæring -1° til 47° [1-5] Arm til skift af værktøj [1-6] Startspærre [1-7] Tænd-/sluk-knap [1-8] Udsugningsstuds [1-9] Knap til frigørelse af batteriet [1-10] Stilleskruer [1-11] Tast kapacitetsindikator på batteriet [1-12] Hastighedsregulering [1-13] Kapacitetsindikator batteri [1-14] Status-LED KickbackStop-funktion [1-15] Tast KickbackStop-funktion OFF [1-16] Indstillingsskrue til skæredybde for efterslebne savklinger [1-17] Skæredybdeanslag [1-18] Snitviser [1-19] Skueglas/spånfanger [1-20] Overfladebeskytter [1-21] Følerkile [1-22] Beskyttelsesdæksel [1-23] Todelt skala til dybdeanslag (med/ uden føringsskinne) De billeder, der henvises til, findes i starten og slutningen af brugsanvisningen. Det viste eller beskrevne tilbehør er til dels ik ke en del af leveringen. 6 Batteri Kontrollér, at batteriinterfacet er rent, inden batteriet sættes i. En tilsmudsning af batteriin terfacet kan hindre korrekt kontakt og føre til skader på kontakterne. En påvirket kontakt kan resultere i overophed ning og beskadigelse af maskinen. [2a] Tag batteriet af. [2b]

lick Sæt batteriet i, til det går i ind greb. Bemærk! Det er kun muligt at anvende maskinen under følgende betingel ser [2C]: Begge batterier er isat. Maksimal ydelse med to batterier (36 V). Kun det nederste batteri er isat. Lavere ydelse med ét batteri (18 V).

Anbefaling: Oplad batteriet, før det bruges igen. Yderligere information om batterilader og batteri med kapacitetsindikator findes i brugsanvisningerne til batteriladeren og batteriet. 7 Indstillinger ADVARSEL Risiko for personskader ► Tag batteriet af før alt arbejde på el-værk tøjet. Dansk 1107.1 Elektronik Blød opstart Den elektronisk regulerede bløde opstart sør ger for rykfri start af el-værktøjet. Konstant omdrejningstal Motoromdrejningstallet holdes konstant ved hjælp af elektronikken. Derved holdes en jævn skærehastighed også under belastning. Hastighedsregulering Omdrejningstallet kan indstilles trinløst med indstillingshjulet [1-12] i omdrejningstalområ det (se Tekniske data). På den måde kan skæ rehastigheden indstilles optimalt til den pågæl dende overflade. Omdrejningstrin alt efter materiale Massivt træ (hårdt, blødt) 6 Spånplader og hårde fiberplader 3 ‑ 6 Limtræ, møbelplader, finerede og lami nerede plader

Laminat, mineralske materialer 4 ‑ 6 Gips- og cementbundne spån- og fiber plader 1 ‑ 3 Aluminiumsplader og -profiler indtil 15 mm 4 ‑ 6 Kunststof, fiberforstærket kunststof (GfK), papir og velourvæv 3 ‑ 5 Akrylglas 4 ‑ 5 Strømbegrænsning Ved ekstrem overbelastning forhindrer strøm begrænsningen et for højt strømforbrug. Det kan medføre en reduktion af motoromdrej ningstallet. Efter aflastning kører motoren straks igen med fulde omdrejninger. Bremse Saven har en elektronisk bremse. Savklingen stoppes elektronisk ca. 2 sekunder efter, at sa ven er blevet slukket. Temperatursikring Ved for høj motortemperatur reduceres strøm tilførslen og omdrejningstallet. El-værktøjet kører med nedsat effekt, så motoren kan køle af hurtigst muligt. Efter afkøling kører el-værk tøjet automatisk op i omdrejninger igen.

7.2 Indstilling af skæredybde

Skæredybden kan indstilles til 0-55 mm på skæredybdeanslaget [3-1]. Saven kan nu trykkes ned til den indstillede skæredybde. Skæredybde uden føringsskinne maks. 55 mm +FS Skæredybde med føringsskinne FS maks. 51 mm

7.3 Indstil skærevinklen

mellem 0° og 45°: ► Åbn drejeknapperne [4-1]

► Drej saven til den ønskede skærevin kel [4-2]

► Luk drejeknapperne [4-1]. De to slutpositioner (0° og 45°) er indstillet fra fabrikken og kan efterjusteres af vores kundeservice. Skub inspektionsruden/overfladebeskyt teren i øverste position i forbindelse med vinkelsnit! på undersnit -1° og 47°: ► Drej saven i slutposition (0°/45°) som be skrevet ovenfor. ► Træk låsen [4-3] lidt ud. ► For at udføre et undersnit på -1° skal frigø ringsknappen [4-4]desuden trækkes ud. Saven går i -1°/47°-position. ► Luk drejeknapperne [4-1].

7.4 Valg af savklinge

Grøn Gips- og cementbundne spån- og fiberplader Blå Aluminium, kunststof "$3:- Dansk 1117.5 Skift af savklinge [5] FORSIGTIG Risiko for personskader på grund af varmt og skarpt indsatsværktøj ► Brug ikke sløve eller defekte indsatsværk tøjer. ► Brug beskyttelseshandsker ved håndtering med indsatsværktøj. ADVARSEL Risiko for personskader ► Tag batteriet af før alt arbejde på el-værk tøjet. Afmontering af savklinge ► Drej saven hen på positionen 0° før skift af savklinge, og indstil den maksimale skære dybde. ► Vip armen [5-2] ned indtil anslag. Betjen kun armen , når saven er standset! ► Tryk savaggregatet nedad indtil anslag. Savaggregatet er i den øverste position [A]. ► Løsn skruen [5-8] med unbrakonøg len [5-2]

► Tag savklingen [5-7] ud. Rengøring af følerenhed ADVARSEL! En tilsmudsning af følerenheden kan begrænse KickbackStop-funktionen og derved forhindre, at savklingen bremses. ► Hold savaggregatet fast i grebet, luk ar men [5-2], og tryk savaggregatet helt ned. ► Åbn armen [5-2] igen, og lad savaggregatet gå i indgreb. Savaggregatet er i den nederste position [B]. ► Rengør følerenheden [5-4] med trykluft el ler med en pensel. Isætning af savklinge ADVARSEL! Kontrollér, om skruer og flange er snavsede – anvend kun rene og intakte dele! ► Hold savaggregatet fast i grebet, og vip ar men [5-2] om til anslag. ► Bring savaggregatet i den øverste position igen. ► Sæt en ny savklinge i. ADVARSEL! Savklingens [5-6] og sav ens [5-3] rotationsretning skal passe sam men! I modsat fald kan det medføre alvorli ge personskader. ► Indsæt den udvendige flange [5-5], så med bringertapperne griber ind i udsparingen i den indvendige flange. ► Spænd skruen [5-8]

7.6 Isætning af inspektionsrude/

overfladebeskytter Inspektionsruden (transparent) [6-1] gør det muligt at se savklingen og optimere støvudsug ningen. Overfladebeskytteren (grøn) [6-2] forbedrer ved 0°-snit kvaliteten væsentligt på snitkanten på den afsavede emnedels opadvendte side. ► Anvend overfladebeskytteren [6-2]. ► Skru drejeknappen [6-3] ind i overfladebe skytteren gennem langhullet. ► Vær opmærksom på, at møtrikken [6-4] sidder fast i overfladebeskytteren. ► FORSIGTIG! Brug kun den drejeknap, der er vedlagt dyksaven. En anden savs dreje knap kan være for lang og blokere savklin gen. Tilsavning af overfladebeskytter Før første anvendelse skal overfladebeskytte ren saves til: ► Indstil maskinen til maks. skæredybde. ► Indstil maskinens omdrejningstal til trin 6. ► Læg maskinen på et stykke underlagstræ for at save overfladebeskytteren til.

ADVARSEL Sundhedsfare fra støv ► Arbejd aldrig uden udsugning. ► Overhold nationale bestemmelser. ► Ved savning af kræftfremkaldende stoffer skal der altid anvendes en egnet støvsuger iht. de nationale bestemmelser. Anvend ik ke støvposen. Egen udsugning ► Monter tilslutningsstykket [7-2] til støvpo sen [7-3] ved at dreje udsugningsstudsen [7-1] mod højre. ► Tømning sker ved at tage tilslutningsstyk ket til støvposen af ved at dreje udsugnings studsen til venstre. Tilstopninger i beskyttelseskappen kan føre til begrænsning af sikkerhedsfunktioner. For at undgå tilstopninger er det derfor bedre at ar bejde med en støvsuger med fuld sugekapaci tet. Dansk 112Ved savning (f.eks. i MDF) kan statisk opladning forekomme. Arbejd derfor med en støvsuger og en antistatisk støvsugerslange. Festool støvsuger På udsugningsstudsen [7-1] er det muligt at til slutte en Festool støvsuger med en slangedia meter på 27/32 mm eller 36 mm (36 mm anbe fales på grund af lavere risiko for tilstopning). Tilslutningsstykket til en støvsugerslange med Ø 27 anbringes i vinkelstykket [7-4]. Tilslut ningsstykket til en støvsugerslange med Ø 36 anbringes i vinkelstykket [7-4]

FORSIGTIG! Anvendes der ikke en antistatisk støvsugerslange, kan der opstå statisk elektri citet. Brugeren kan få et elektrisk stød, og el- værktøjets elektronik kan blive beskadiget. 8 Arbejde med el-værktøjet Under arbejdet skal alle ovennævnte sik kerhedsanvisninger samt følgende regler overholdes: Før start – Kontrollér før hver brug, om motorenheden med savklingen svinger uhindret og fuld stændigt tilbage op i udgangsstillingen i beskyttelseshuset. Benyt ikke saven, hvis den øverste endeposition ikke er sikret. Klem eller fiksér aldrig den svingbare mo torenhed fast i en bestemt skæredybde. Det ville eksponere savklingen ubeskyttet. – Kontrollér altid neddykningsanordningens funktion før brug, og brug kun maskinen, når neddykningsanordningen fungerer, som den skal. – Kontrollér, at savklingen sidder ordentligt fast. – Kontrollér KickbackStop-funktionen før hver brug (se kapitel 8.7

– FORSIGTIG! Risiko for overophedning! Tjek inden brug, at batteriet er gået sikkert i indgreb – Kontrollér, før arbejdet påbegyndes, at dre jeknappen [1-2] er spændt ordentligt. – Sørg for at, udsugningsslangen ikke sætter sig fast nogetsteds i savsnittet, hverken i emnet eller som følge af emneunderlaget eller farlige steder på gulvet. – Fastgør altid emnet, så det ikke kan bevæ ge sig under bearbejdningen. – Læg emnet på, så det ligger plant uden at spænde. Under arbejdet – Læg altid savens sål fuldstændigt an ved arbejdet. – Hold altid el-værktøjet fast med begge hænder på grebene [1-1] under arbejdet. Dette er en forudsætning for at arbejde præcist og er helt nødvendigt for at dykke ned i emnet. Neddykning i emnet skal fore gå langsomt og jævnt. – Før kun el-værktøjet mod arbejdsemnet, når der er tændt for maskinen. – Skub altid saven fremad [10-2], træk den aldrig tilbage imod dig selv. – Undgå ved at vælge en tilpasset fremfø ringshastighed, at savklingens skær over ophedes, og at kunststoffet smelter ved skæring af kunststoffer. Jo hårdere mate riale, der saves i, desto lavere bør fremfø ringshastigheden være. – Læg ikke saven fra dig på arbejdsbænken eller gulvet, uden at savklingen er helt om sluttet af beskyttelseskappen.

Skub kontaktspærren [1-6] opad, og tryk på tænd/sluk-kontakten [1-7] (tryk = Til / slip = Fra). Ved aktivering af kontaktspærren frigøres ned dykningsanordningen. Saveaggregatet kan be væges nedad. Derved kommer savklingen frem fra beskyttelseskappen.

ADVARSEL Risiko for personskader KickbackStop-funktionen garanterer ingen fuldstændig beskyttelse mod et tilbageslag. ► Arbejd altid koncentreret, og følg alle sik kerhedsanvisninger og advarsler. Et tilbageslag under arbejdet kan medføre, at saven utilsigtet løftes op. Følerkilen [8-1] mærker under arbejdet, hvis saven utilsigtet løftes fra emnet eller en skinne Dansk 113(tilbageslag) og udløser en hurtig bremsning af savklingen (figur 8A). Dette reducerer den fare, som et tilbageslag in debærer. Den kan dog ikke udelukkes fuld stændigt. Status-LED KickbackStop-funktion Farve Betydning Grøn KickbackStop-funktion er aktiv. Orange KickbackStop-funktion er deaktive ret. Blinker orange KickbackStop-funktion er ikke ak tiv. Saven blev startet, inden følerkilen blev trykket mod emnet eller mod en føringsskinne. Savens sål ligger ikke fuldstændigt an. Når saven er sat fuldstændigt im od, skifter LED-en til grønt. Hvis det ikke er tilfældet, skal Kickback Stop-funktionen kontrolleres (se kapitel 8.7) Blinker rødt KickbackStop-funktionen blev ud løst.

8.4 Utilsigtet udløsning af KickbackStop-

funktionen Ved arbejde uden føringsskinne på et ujævnt arbejdsemne kan KickbackStop-funktionen bli ve udløst utilsigtet (figur 8b). Følerkilen [8-1] føler langs med emnet. Ved en fordybning i emnet svarer følerkilens stilling til stillingen ved et løft fra emnet eller fra en fø ringsskinne. Derfor vil KickbackStop-funktio nen da blive udløst. Det kan være nødvendigt at arbejde uden KickbackStop-funktion (se kapi tel 8.6).

8.5 Fremgangsmåde efter udløst

KickbackStop-funktion Udløst ved utilsigtet løft (tilbageslag) ► Find og afhjælp årsagerne til løftet. ► Kontrollér maskinen for beskadigelser. ► Kontrollér følerkilen for beskadigelser. ► Kontrollér KickbackStop-funktionen (se ka pitel 8.7). Efter utilsigtet udløsning af KickbackStop- funktionen ► Slip tænd-/sluk-knappen, og vent, indtil sta tus-LED'en KickbackStop-funktion ikke længere blinker. ► Kontrollér, om det faktisk drejede sig om en utilsigtet udløsning af KickbackStop-funkti onen (se kapitel 8.4 ) eller alligevel om et tilbageslag. ► Forsøg først at arbejde videre med aktiv KickbackStop-funktion. Deaktiver kun Kick backStop-funktionen, når du arbejder uden skinne, og hvis dit arbejdsemne er så ujævnt, at KickbackStop-funktionen ville blive udløst flere gange utilsigtet (se kapitel 8.6).

8.6 Arbejde uden KickbackStop-funktion

ADVARSEL Risiko for personskader Ved deaktiveret KickbackStop-funktion bremses savklingen ikke, hvis maskinen løf tes utilsigtet. ► Deaktiver kun KickbackStop-funktionen, når du arbejder uden skinne, og hvis dit ar bejdsemne er så ujævnt, at KickbackStop- funktionen ville blive udløst flere gange utilsigtet. Deaktivering af KickbackStop-funktion ► Tryk på tasten KickbackStop-funktion OFF. ► Aktivér tænd-/sluk-knappen inden for 10 sekunder, og hold den. KickbackStop-funktionen forbliver deaktiveret, indtil tænd-/sluk-knappen slippes næste gang. KickbackStop-funktionen kan kun deakti veres, før saven tændes.

8.7 Kontrol af KickbackStop-funktion

ADVARSEL Risiko for personskade som følge af frem stående savklinge. ► Stil skæredybden på 0 mm før funktions kontrollen. Vi anbefaler, at savklingen afmonteres før funktionskontrollen. ► Stil skæredybden på 0 mm. ► Stil maskinen på et plant og fast underlag. ► Tænd maskinen. ► Tryk på tasten KickbackStop-funktion OFF fire gange inden for 5 sekunder med min. 0,5 sekunders mellemrum. Status-LED KickbackStop-funktion blinker skif tevis rødt og grønt. ► Inden for 15 sekunder ▷ Tryk savaggregatet ned. ▷ Løft bagenden af maskinen, og sænk den igen. Dansk 114Der lyder en signaltone, og status-LED'en lyser grønt. KickbackStop-funktionen arbejder fejl frit. Hvis der ikke lyder en signaltone, og status- LED'en ikke skifter til grønt, arbejder Kickback Stop-funktionen ikke fejlfrit. ► Kontrollér, om funktionskontrollen er ud ført korrekt. ► Rengør følerenheden bag savklingen (se Skift af savklinge). Hvis funktionskontrollen alligevel ikke giver et positivt resultat, må maskinen ikke længere anvendes. Kontakt dit Festool serviceværksted.

8.8 Savning efter afmærkning

Snitviseren [9-2] viser snitforløbet ved 0°- og 45°-snit (uden føringsskinne).

8.9 Savning af afsnit

Sæt maskinen med den forreste del af savpla net på arbejdsemnet, tænd for maskinen, pres nedad til den indstillede skæredybde og skub maskinen fremad i skæreretningen.

8.10 Savning af udskæringer (dyksnit)

For at forhindre at maskinen slår tilbage skal følgende anvisninger overholdes ved dyksnit: – Læg altid maskinen med den bagerste kant af arbejdsbordet mod et fast anslag. – Ved arbejde med føringsskinnen skal ma skinen lægges mod stopbeslaget FS-RSP (tilbehør) [11-4], som klemmes fast på fø ringsskinnen. Fremgangsmåde ► Sæt maskinen på arbejdsemnet, og læg den mod et anslag (stopbeslag). ► Tænd maskinen. ► Tryk langsomt maskinen ned til den indstil lede skæredybde, og skub den frem i skæ reretning. Markeringerne [9-1] viser det forreste og ba gerste snitpunkt for savklingen (Ø 160 mm) ved maks. skæredybde og brug af føringsskinnen.

8.11 Gips- og cementbundne fiberplader

På grund af den kraftige støvudvikling anbefa les det at benytte den afdækning ABSA-TS55 (tilbehør), der kan monteres på siden af beskyt telseskappen, og en Festool støvsuger. 9 Vedligeholdelse og pleje ADVARSEL Risiko for kvæstelser, elektrisk stød ► Tag altid batteriet ud af el-værktøjet før vedligeholdelses- og servicearbejde. ► Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværk sted. Kundeservice og reparation må kun udføres af producenten eller ser viceværksteder. Nærmeste adresse findes på: www.festool.dk/service Brug kun originale Festool-reserve dele! Artikelnr. findes på: www.fe stool.dk/service EKAT

Følg følgende anvisninger: ► Beskadigede beskyttelsesanordninger og dele, f.eks. en defekt arm til værktøjs skift [1-5], skal repareres eller udskiftes fagligt korrekt af et autoriseret special værksted, medmindre andet er angivet i brugsanvisningen. ► Kontrollér, at returfjederen, der trykker hele motorenheden op i den øverste beskyt tede slutposition, er i god stand og fungerer fejlfrit. ► Hold altid køleluftåbningerne i huset frie og rene for at sikre luftcirkulationen. ► For at fjerne splinter og spåner fra el-værk tøjet skal du sætte støvsugeren på alle åb ninger. Åbn aldrig beskyttelsesdæk slet [1-22]

► Hold kontakterne på el-værktøjet, batterila deren og batteriet rene. ► Rengør maskinen ekstra grundigt ved ar bejde med gips- og cementbundne fiberpla der. Rengør el-værktøjets ventilationsåb ning og start-stop-kontakten med tør og oliefri trykluft. Ellers kan det gipsholdige støv sætte sig inde i el-værktøjet og om kring start-stop-kontakten og hærde i for bindelse med luftfugtighed. Det kan påvirke skiftemekanismen

9.1 Efterslebne savklinger

Ved hjælp af indstillingsskruen [10-1] kan skæ redybden på efterslebne savklinger indstilles nøjagtigt. ► Indstil dybdeanslaget [10-2] til 0 mm (med føringsskinne). Dansk 115► Lås saven op, og tryk den ned indtil anslag. ► Skru indstillingsskruen [10-1] så langt ind, at savklingen berører arbejdsemnet.

9.2 Arbejdsbordet vipper

Når skærevinklen indstilles, skal arbejds bordet stå på et jævnt underlag. Vipper arbejdsbordet, skal skærevinklen ind stilles på ny (kapitel 7.3). 10 Tilbehør Anvend kun Festool godkendt tilbehør og for brugsmateriale. Se Festool-kataloget eller www.festool.com. Hvis der anvendes andet tilbehør og andre for brugsmaterialer, kan elværktøjet blive usikkert, hvilket kan medføre alvorlige ulykker. Ud over det beskrevne tilbehør har Festool et omfattende systemtilbehørsprogram, som mu liggør en alsidig og effektiv anvendelse af ma skinen, f.eks.:

• Parallelanslag FS-PA og forlænger FS-PA-

Føringsskinnen muliggør præcise, rene snit og beskytter samtidig emnets overflade mod be skadigelse. I forbindelse med det omfattende tilbehør kan der ved hjælp af føringssystemet udføres nøjag tige vinkelsnit, geringssnit og indføjningsarbej der. Muligheden for fastgørelse ved hjælp af skruetvinger [11-5] sørger for stabilt hold og sikkert arbejde. ► Indstil arbejdsbordets føringsspillerum på føringsskinnen med de to stilleskruer [11-1]. Sav overfladebeskytteren [11-3] til før første ibrugtagning af føringsskinnen: ► Indstil maskinens omdrejningstal til trin 6. ► Sæt maskinen med hele føringspladen på den bageste ende af føringsskinnen. ► Tænd maskinen. ► Pres maskinen langsomt ned til den maks. indstillede skæredybde, og sav overfladebe skytteren til i hele længden uden pauser. Overfladebeskytterens kant svarer nu nøjagtigt til snitkanten. Læg føringsskinnen på et stykke under lagstræ for at save overfladebeskytteren til. 11 Miljø Maskinen må ikke bortskaffes med al mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal gen brugsstation. Gældende nationale forskrifter skal overholdes. Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemfø relse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding. Informationer om REACh: www.festool.com/ reach 12 Generelle henvisninger

12.1 Informationer om databeskyttelse

El-værktøjet indeholder en chip, der automatisk gemmer maskin- og driftsdata. De gemte data indeholder ingen direkte personoplysninger. Dataene kan udlæses kontaktløst med specielle apparater og anvendes udelukkende af Festool med henblik på fejldiagnose, reparationer og håndtering af garantikrav samt til kvalitetsfor bedring og videreudvikling af el-værktøjet. Da taene anvendes ikke til andre formål uden kun dens udtrykkelige tilladelse.

Batteriet er tomt eller maskinen er overbela stet: ► Bytt batteri ► Reduser belastningen på maskinen
