KÄYTTÖOHJE TSC 55 K FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutam- me yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimuk- set ja se on seuraavien standardien tai standardiasia- kirjojen mukainen:

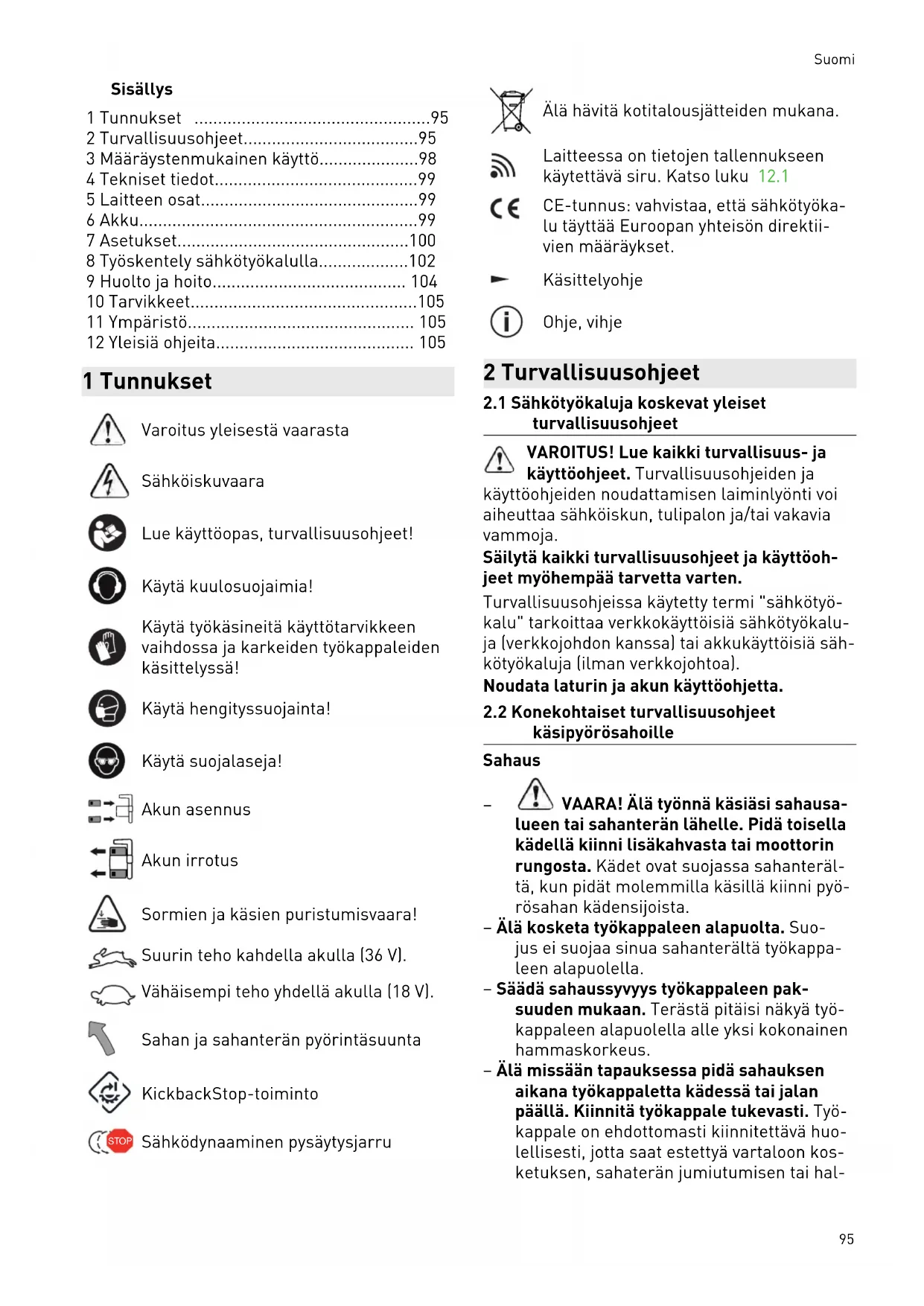

• 2 Turvallisuusohjeet p. 95
• 3 Määräystenmukainen käyttö p. 98
• 4 Tekniset tiedot p. 99
• 5 Laitteen osat p. 99
• 6 Akku p. 99
• 7 Asetukset p. 100
• 8 Työskentely sähkötyökalulla p. 102
• 9 Huolto ja hoito p. 104
• 10 Tarvikkeet p. 105
• 11 Ympäristö p. 105
• 12 Yleisiä ohjeita 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Käytä kuulosuojaimia! Käytä työkäsineitä käyttötarvikkeen vaihdossa ja karkeiden työkappaleiden käsittelyssä! Käytä hengityssuojainta! Käytä suojalaseja! Akun asennus Akun irrotus Sormien ja käsien puristumisvaara! Suurin teho kahdella akulla (36 V). Vähäisempi teho yhdellä akulla (18 V). Sahan ja sahanterän pyörintäsuunta KickbackStop-toiminto STOP Sähködynaaminen pysäytysjarru Älä hävitä kotitalousjätteiden mukana. Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 12.1 CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset. Käsittelyohje Ohje, vihje 2 Turvallisuusohjeet p. 105

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa). Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvallisuusohjeet

käsipyörösahoille Sahaus

VAARA! Älä työnnä käsiäsi sahausa lueen tai sahanterän lähelle. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin rungosta. Kädet ovat suojassa sahanteräl tä, kun pidät molemmilla käsillä kiinni pyö rösahan kädensijoista. – Älä kosketa työkappaleen alapuolta. Suo jus ei suojaa sinua sahanterältä työkappa leen alapuolella. – Säädä sahaussyvyys työkappaleen pak suuden mukaan. Terästä pitäisi näkyä työ kappaleen alapuolella alle yksi kokonainen hammaskorkeus. – Älä missään tapauksessa pidä sahauksen aikana työkappaletta kädessä tai jalan päällä. Kiinnitä työkappale tukevasti. Työ kappale on ehdottomasti kiinnitettävä huo lellisesti, jotta saat estettyä vartaloon kos ketuksen, sahaterän jumiutumisen tai hal Suomi 95linnan menettämisen mahdollisimman luo tettavasti. – Pidä sähkötyökalusta kiinni vain sen eris tetyistä kahvapinnoista, kun teet töitä, joissa käyttötarvike saattaa koskettaa pii lossa olevia sähköjohtoja. Kosketus jännit teiseen johtoon tekee myös sähkötyökalun metalliosat jännitteen alaisiksi ja aiheuttaa sähköiskun. – Käytä pitkittäissahauksessa aina ohjainta tai suoraa ohjausta reunaa pitkin. Se pa rantaa sahaustarkkuutta ja pienentää sa hanterän jumittumisvaaraa. – Käytä aina oikean kokoisia ja sopivalla kiinnitysreiällä varustettuja sahanteriä (esim. vinoneliön muotoinen tai pyöreä). Sahanterät, jotka eivät sovi sahan asennu sosiin, pyörivät epäkeskisesti ja johtavat hallinnan menetykseen. – Älä missään tapauksessa käytä vaurioitu neita tai virheellisiä sahanterän kiristys laippoja tai -ruuveja. Sahanterän kiristys laipat ja -ruuvit on suunniteltu varta vasten kyseiselle sahalle ja ne takaavat optimaali sen tehokkuuden ja käyttöturvallisuuden. Takaisku – aiheuttaja ja vastaavat turvalli suusohjeet – Takaisku on äkillinen reaktio, jonka aiheut taa jumittunut tai vinossa oleva sahanterä. Tällöin saha tempautuu hallitsemattomasti irti työkappaleesta ja sinkoutuu käyttäjän suuntaan; – kapenevaan sahausuraan jumittuva sahan terä pysähtyy ja moottorin vääntövoima tempaisee laitteen käyttäjän suuntaan; – vinossa tai väärin sahausurassa olevan sa hanterän takaosan hampaat saattavat ta kertua työkappaleen pintaan, jolloin sahan terä tempautuu irti sahausurasta ja saha sinkoutuu taaksepäin käyttäjän suuntaan. Takaisku johtuu sahan virheellisestä tai epäa sianmukaisesta käytöstä. Sen voi estää sopivilla varotoimenpiteillä, kuten seuraavana on kuvat tu. – Ota molemmin käsin kiinni sahan kädensi joista ja pidä käsivarsia sellaisessa asen nossa, jossa pystyt hallitsemaan takaisku voimia. Seiso aina sahanterän kyljen puo lella, älä missään tapauksessa oleskele samalla linjalla sahanterän sahausuraan nähden. Takaiskun yhteydessä pyörösaha saattaa tempautua taaksepäin. Oikein toi mimalla käyttäjä pystyy kuitenkin hallitse maan takaiskuvoimia. – Jos sahanterä jumittuu tai keskeytät työs kentelyn, vapauta käyttökytkin ja pidä sa haa liikuttamatta työkappaleessa, kunnes sahanterä on pysähtynyt paikalleen. Älä missään tapauksessa yritä irrottaa sahaa työkappaleesta tai vetää sahaa taakse päin, kun sahanterä ei ole vielä pysähty nyt, koska muuten voi tapahtua takaisku. Selvitä ja poista sahanterän jumittumisen syy. – Kun haluat käynnistää työkappaleessa olevan sahan uudelleen, keskitä sahante rä sahausuraan ja tarkista, etteivät sen hampaat ole jumissa työkappaleessa. Jos sahanterä jumittuu, se saattaa tempautua irti työkappaleesta, tai terä voi aiheuttaa ta kaiskun, kun käynnistät sahan uudelleen. – Tue suuret levyt, jotta saat vähennettyä sahanterän jumittumisesta johtuvaa ta kaiskuvaaraa. Suuret levyt voivat taipua omasta painostaan. Levyt täytyy tukea mo lemmilla puolilla, sekä sahausuran läheltä että myös reunoistaan. – Älä käytä tylsiä tai vaurioituneita sahante riä. Jos sahanterien hampaat ovat tylsiä tai vääntyneitä, sahausurasta tulee liian ka pea. Tämä lisää kitkaa ja johtaa sahanterän jumittumiseen ja takaiskuun. – Kiristä ennen sahausta sahaussyvyyden ja sahauskulman säätimet. Jos säädöt muut tuvat sahauksen aikana, sahanterä saattaa jumittua ja johtaa takaiskuun. – Noudata erityistä varovaisuutta, kun teet upotussahauksia seiniin tai piilossa ole vien kohteisiin. Materiaaliin sahaava sa hanterä voi jumittua piilossa oleviin osiin ja johtaa takaiskuun. Suojuksen toiminta – Tarkasta ennen jokaista käyttökertaa, että suojus sulkeutuu kunnolla. Älä käytä sa haa, jos suojus ei liiku esteettömästi eikä sulkeudu välittömästi. Älä missään ta pauksessa lukitse tai sido suojusta paikal leen, koska tällöin sahanterä olisi suojaa maton. Jos saha putoaa vahingossa lattial le, suojus saattaa vääntyä. Varmista, että suojus liikkuu esteettä ja ettei se kosketa muihin osiin missään sahauskulmassa ja - syvyydessä. – Tarkasta suojuksen jousen kunto ja toimi vuus. Huollata työkalu ennen käyttöä, jos suojus ja jousi eivät toimi moitteettomasti. Vaurioituneet osat, tahmeat likakerrokset tai purukertymät hidastavat suojuksen lii kettä. Suomi 96– Varmista ei-suorakulmaisesti tehtävässä upotussahauksessa, ettei sahan pohjalevy pääse siirtymään. Sivusuuntainen siirtymi nen saattaa jumittaa sahanterän ja johtaa siten takaiskuun. – Aseta saha työpöydälle tai lattialle vain kun sen suojus peittää sahanterän. Suoja maton ja edelleen pyörivä sahanterä liikut taa sahaa sahaussuuntaa vastaan ja sahaa kaikkea tielleen osuvaa. Huomioi siksi sa han jälkikäyntiaika. Tunnistuspään [1-21] toiminta (KickbackStop- toiminto) – Puhdista jokaisen teränvaihdon yhteydes sä tunnistusyksikkö [5-4] paineilmalla tai siveltimellä. Tunnistusyksikön lika voi häi ritä KickbackStop-toimintoa ja siten estää sahanterän jarruttamisen. – Älä käytä sahaa, jos tunnistuspää on vään tynyt. Jo pienikin vaurio voi hidastaa sa hanterän jarruttamista.

2.3 Valmiiksi asennettua sahanterää

koskevat turvallisuusohjeet Käyttökohde – Terässä ilmoitettua huippukierroslukua ei saa ylittää / kierroslukualuetta täytyy nou dattaa. – Valmiiksi asennettua sahanterää saa käyt tää vain pyörösahoissa. – Noudata erityistä varovaisuutta, kun otat terän pakkauksesta / asetat terän pak kaukseen, sekä terän käsittelyssä (esim. kun asennat terän työkaluun). Loukkaantu misvaara terävien terien takia! – Käytä terää käsitellessäsi työkäsineitä, jot ka vähentävät loukkaamisvaaraa ja mah dollistavat tukevan otteen terästä. – Sahanterä täytyy vaihtaa, jos sen rungossa on halkeamia. Korjaaminen on kielletty. – Juotetuilla hampailla varustettuja sahante riä ei saa enää käyttää, kun niiden ham maspaksuus on alle 1 mm. – Teriä ei saa käyttää, jos niissä on näkyviä halkeamia tai tylsiä tai vaurioituneita ham paita. Asennus ja kiinnitys – Terät täytyy kiinnittää niin, etteivät ne voi ir rota käytön aikana. – Terien asennuksessa on varmistettava, että terä kiristetään navan tai kiinnityspinnan kohdalta, ja etteivät hampaat kosketa mui hin osiin. – Avaimen pidentäminen jatko-osalla tai lii toksen kiristäminen vasaraniskuilla on kiellettyä. – Kiinnityspinnat täytyy puhdistaa liasta, ras vasta, öljystä ja vedestä. – Kiinnitysruuvit täytyy kiristää valmistajan toimittamien ohjeiden mukaan. – Kun sahanterien reiän halkaisija säädetään työkalun karan halkaisijan kokoiseksi, tä hän saa käyttää vain asennettuja renkaita, esimerkiksi: paikalleen puristettuja tai pi tävästi kiinnitettyjä renkaita. Irrallaan ole via renkaita ei saa käyttää. Huolto ja hoito – Korjaus- ja hiontatöitä saavat tehdä vain Festool-huoltokorjaamot tai valtuutetut ammattilaiset. – Terän rakennetta ei saa muuttaa. – Puhdista terä säännöllisesti pihkasta ja muista epäpuhtauksista (puhdistusaineen pH-arvo 4,5-8). – Tylsien hampaiden teräsärmät saa teroit taa 1 mm:n minimipaksuuteen asti. – Terää saa kuljettaa vain soveltuvassa pak kauksessa - loukkaantumisvaara!

2.4 Lisäturvallisuusohjeet

Käytä soveltuvia henkilönsuojavarusteita: Kuulosuojaimia, suojalaseja, hengityssuo jainta pölyä aiheuttavissa töissä, suojakäsi neitä karkeita materiaaleja käsiteltäessä ja terän vaihdossa. – Työstön yhteydessä saattaa syntyä tervey delle haitallista / myrkyllistä pölyä (esim. lyijypitoiset maalit, tietyt puulaadut tai metallit). Näiden pölylaatujen koskettami nen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä oleville ih misille. Noudata oman maasi voimassaole via turvallisuusmääräyksiä.

Käytä terveytesi suojelemiseksi P2- hengityksensuojainta. Huolehdi sisätiloissa tehokkaasta ilmanvaihdosta ja kytke lait teeseen järjestelmäimuri. – Tätä sähkötyökalua ei saa asentaa työpöy tään. Sähkötyökalusta saattaa tulla vaaral linen ja se voi johtaa vakaviin onnettomuuk siin, jos se asennetaan toisen valmistajan tai itsetehtyyn työpöytään. – Älä käytä akkusähkötyökalua verkkolait teilla tai vierailla akuilla. Älä käytä vierai Suomi 97ta latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisä tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin. – Tarkista rungon osat vaurioiden (esim. murtumat tai hiushalkeamat) varalta. Kor jauta vaurioituneet osat ennen sähkötyöka lun käyttöä. – Käytä soveltuvia rakenneilmaisimia piilos sa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolai tokselta. Sähkötyökalun kosketus jännitet tä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rik koutuminen aiheuttaa esinevahinkoja.

2.5 Alumiinin työstö

Alumiinia työstettäessä on noudatettava turval lisuussyistä seuraavia toimenpiteitä: – Käytä suojalaseja! – Kytke sähkötyökalu soveltuvaan antistaatti sella imuletkulla varustettuun imuriin. – Puhdista sähkötyökalun moottorikoteloon kertynyt pöly säännöllisin väliajoin. – Käytä alumiinisahanterää. – Sulje läpinäkyvä suojus / purusuojus. – Levyjä sahattaessa on käytettävä petrolivoi telua, ohutseinäisiä profiileja (maks. 3 mm) voi työstää ilman voitelua.

EN 62841 mukaan määritetyt arvot ovat tyypilli sesti: Äänenpainetaso L

= 106 dB(A) Epävarmuus K = 5 dB HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Tärinäarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet tynä EN 62841: Puun sahaaminen

Alumiinin sahaaminen

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä synty vän tärinä- ja melukuormituksen alusta vaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyt tösovelluksia. HUOMIO Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta. ► Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa. ► Todellisesta kuormituksesta riippuen täy tyy määrittää asiaankuuluvat varotoimenpi teet käyttöturvallisuuden takaamiseksi. 3 Määräystenmukainen käyttö Akkukäsipyörösaha on tarkoitettu puun, puun kaltaisten materiaalien, kipsi- ja sementtisi donnaisten kuitumateriaalien sekä muovien sa haamiseen. Festoolin tarjoamien alumiinille tarkoitettujen erikoissahanterien avulla konetta voidaan käyttää myös alumiinin sahaamiseen. Asbestipitoisia materiaaleja ei saa sahata. Älä käytä katkaisu- ja hiomalaikkoja. Sähkötyökalu soveltuu käytettäväksi saman jänniteluokan BP-mallisarjan Festool-akkujen kanssa. Tämä sähkötyökalu on tarkoitettu vain ammat tityöntekijöiden tai koneen käyttöopastuksen saaneiden henkilöiden käyttöön. Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista.

Työkalussa saa käyttää vain seuraavien tietojen mukaisia sahanteriä: – Standardin EN 847-1 mukaiset sahanterät – Sahanterän halkaisija 160 mm – Sahausuran leveys 1,8 mm – Kiinnitysreikä 20 mm – Terärungon vahvuus 1,1-1,4 mm – Soveltuu maks. 9500 min

kierrosluvulle Festool-sahanterät ovat standardin EN 847-1 mukaisia. Sahaa vain sellaisia materiaaleja, joille kysei nen sahanterä on tarkoitettu. Suomi 984 Tekniset tiedot Akku-upotussaha TSC 55 KEB Moottorin jännite 18 - 2 x 18 V Kierrosluku (kuormittamat tomana) 1 x 18 V

Kallistuskulma -1°...47° Sahaussyvyys kun 0° 0 - 55 mm Sahaussyvyys kun 45° 0 - 43 mm Sahanterän mitat 160 x 1,8 x 20 mm EPTA-Procedure 01:2014 - ohjeiden mukainen paino (kahdella akulla BP 18 Li 5,2 AS) 5,3 kg Paino ilman akkua 3,9 kg 5 Laitteen osat [1-1] Kahvat [1-2] Kulmasäädön kiertonupit [1-3] Kulma-asteikko [1-4] Lukitusten avauskohdat -1°...47° sa hauskulmia varten [1-5] Käyttötarvikkeen vaihtovipu [1-6] Käynnistyssalpa [1-7] Käynnistys-/sammutuskytkin [1-8] Poistoimuliitäntä [1-9] Akun vapautuspainike [1-10] Säätöleuat [1-11] Akun kapasiteettinäytön painike [1-12] Kierrosluvun säätö [1-13] Akun kapasiteettinäyttö [1-14] KickbackStop-toiminnon tilan LED- valo [1-15] KickbackStop-toiminto OFF -painike [1-16] Sahaussyvyyden säätöruuvi teroitet tuja sahanteriä varten [1-17] Syvyydenrajoitin [1-18] Sahauskohdan osoitin [1-19] Läpinäkyvä suojus / purusuojus [1-20] Murtosuoja [1-21] Tunnistuspää [1-22] Suojus [1-23] Syvyydenrajoittimen kaksiosainen as teikko (ohjainkiskon kanssa / ilman ohjainkiskoa) Ilmoitetut kuvat ovat käyttöoppaan alussa ja lo pussa. Kuvassa esitetyt tai tekstissä kuvaillut lisäva rusteet eivät osittain sisälly toimitukseen. 6 Akku Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estää kun nollisen kosketuksen ja vioittaa koskettimia. Viallinen kosketin voi johtaa laitteen ylikuume nemiseen ja vaurioitumiseen. [2A] Irrota akku. [2B]

lick Asenna akku - niin että se lu kittuu paikalleen. Huomioi! Koneen käyttö on mahdollista vain seuraavin edellytyksin [2C]

Molemmat akut asennettuna. Suurin teho kah della akulla (36 V). Vain alempi akku asennettuna. Vähäisempi teho yhdellä akulla (18 V).

6.1 Kapasiteettinäyttö

Kapasiteettinäyttö [1-13] näyttää painiket ta [1-11] painettaessa akun lataustilan n. 2 s ajan: 70‑100 % 40‑70 % 15‑40 % < 15 %

Suositus: lataa akku ennen käytön jatkamis ta. Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista. Suomi 997 Asetukset VAROITUS Loukkaantumisvaara ► Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Pehmeä käynnistyminen Elektronisesti säädetty pehmeä käynnistys var mistaa sähkötyökalun nykäisemättömän käyn nistyksen. Tasainen kierrosluku Elektroniikka pitää moottorin kierrosluvun sa mana. Tällä tavoin sahausnopeus pysyy jatku vasti tasaisena myös kuormituksessa. Kierrosluvun säätö Kierroslukua voi säätää portaattomasti säätö pyörällä [1-12] kierroslukualueen puitteissa (katso Tekniset tiedot). Siten voit säätää opti maalisen sahausnopeuden työstettävän pinnan mukaan. Materiaalikohtainen kierroslukualue Täyspuu (kova, pehmeä) 6 Lastu- ja kovakuitulevyt 3 ‑ 6 Kerrospuu, kimpilevyt, viilulevyt ja pin noitetut levyt

Laminaatti, mineraalimateriaalit 4 ‑ 6 Kipsi- ja sementtisidonnaiset lastu- ja kuitulevyt 1 ‑ 3 Alumiinilevyt ja -profiilit maks. 15 mm 4 ‑ 6 Muovit, kuituvahvisteiset muovit (lasi kuitumuovi), paperi ja kuitu 3 ‑ 5 Akryylilasi 4 ‑ 5 Virran rajoitus Virran rajoitus estää äärimmäisessä ylikuormi tuksessa liian suuren virranoton. Tämä voi pie nentää moottorin kierroslukua. Moottori kiihtyy heti uudelleen kuormituksen keventämisen jäl keen. Jarru Sahassa on elektroninen jarru. Moottorin sam mutuksen jälkeen elektroninen jarru pysäyttää sahanterän n. 2 sekunnin sisällä. Ylikuumenemissuojaus Jos moottorin lämpötila on liian korkea, virran syöttöä ja kierroslukua alennetaan. Sähkötyö kalu käy edelleen matalammalla teholla, jotta moottorin tuuletin jäähdyttää koneen nopeasti. Kun moottori on jäähtynyt, sähkötyökalun kier rosnopeus nousee jälleen automaattisesti.

7.2 Sahaussyvyyden säätö

Sahaussyvyyden voi säätää 0 - 55 mm syvyyden rajoittimen [3-1] avulla. Sahauslaitetta voi painaa sen jälkeen alaspäin säädettyyn sahaussyvyyteen asti. Sahaussyvyys ilman ohjainkiskoa maks. 55 mm +FS Sahaussyvyys FS-ohjainkiskon kanssa maks. 51 mm

7.3 Sahauskulman säätö

0°-45°: ► Avaa kiertonupit [4-1]. ► Käännä sahalaite haluamaasi sahauskul maan [4-2]

► Sulje kiertonupit [4-1]. Molemmat asennot (0° ja 45°) ovat tehda sasetuksia ja ne voi tarvittaessa säädättää huoltopisteessä. Työnnä kulmasahauksissa läpinäkyvä suojus / murtosuoja yläasentoon! Alileikkaukseen -1° ja 47°: ► Käännä sahalaite yllä kuvatulla tavalla ää riasentoon (0°/45°). ► Vedä lukituksen avaajaa [4-3] hieman ulos. ► Vedä -1°-alileikkuuta varten lisäksi lukituk sen avaaja [4-4] ulos. Sahalaite menee -1°/47°-asentoon. ► Sulje kiertonupit [4-1].

7.4 Sahanterän valinta

Festool-sahanterät on merkitty värillisellä ren kaalla. Väri tarkoittaa materiaalia, jolle sahan terä soveltuu. Huomioi tarvittavat sahanterätiedot (katso lu ku 3.1). Väri Materiaali Tunnus Keltai nen Puu Punai nen Laminaatti, mine raalimateriaali HPL/TRESPA

Suomi 100Väri Materiaali Tunnus Vihreä Kipsi- ja sementtisi donnaiset lastu- ja kuitulevyt Sininen Alumiini, muovi "$3:-

7.5 Sahanterän vaihto [5]

HUOMIO Kuuman ja terävän käyttötarvikkeen aiheut tama loukkaantumisvaara ► Älä käytä tylsiä tai viallisia käyttötarvikkei ta. ► Käytä työkäsineitä, kun käsittelet käyttö tarviketta. VAROITUS Loukkaantumisvaara ► Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Sahanterän irrottaminen ► Käännä saha ennen sahanterän vaihtoa 0°- asentoon ja säädä suurin sahaussyvyys. ► Käännä vipu [5-2] rajoittimeen asti. Liikuta vipua vain sahan ollessa pysäytettynä! ► Paina sahalaite alas, niin että se lukittuu paikalleen. Sahalaite on ylemmässä lukitusasennossa [A]. ► Avaa ruuvi [5-8] kuusiokoloavaimella [5-2]. ► Ota sahanterä [5-7] pois. Tunnistusyksikön puhdistaminen VAROITUS! Tunnistusyksikön lika voi häiritä KickbackStop-toimintoa ja siten estää sahante rän jarruttamisen. ► Pidä kiinni sahalaitteen kahvasta, sulje vi pu [5-2] ja paina sahalaite alas ääriasen toonsa. ► Avaa vipu [5-2] uudelleen ja anna sahalait teen lukittua. Sahalaite on alemmassa lukitusasennossa [B]. ► Puhdista tunnistusyksikkö [5-4] paineilmal la tai siveltimellä. Sahanterän asennus VAROITUS! Tarkasta ruuvit ja laippa lian varalta ja käytä vain puhtaita ja vauriottomia osia! ► Ota tukeva ote sahalaitteesta ja käännä vi pu [5-2] rajoittimeen asti. ► Siirrä sahalaite takaisin ylempään lukitusa sentoon. ► Asenna uusi sahanterä. VAROITUS! Sahanterän [5-6] ja sahan [5-3] pyörimissuunnan täytyy olla identtisiä! Tä män ohjeen noudattamisen laiminlyönti voi aiheuttaa vakavia vammoja. ► Asenna ulompi laippa [5-5] niin, että vään tiötapit tarttuvat sisemmän laipan aukkoon. ► Kiristä ruuvi [5-8] pitävästi paikalleen. ► Pidä kiinni sahalaitteen kahvasta, sulje vi pu [5-2] ja ohjaa sahalaite takaisin yläasen toonsa.

7.6 Läpinäkyvän suojuksen / murtosuojan

asennus Läpinäkyvä suojus [6-1] varmistaa sahanterän näkyvyyden ja optimoi pölynpoiston. Murtosuoja (vihreä) [6-2] parantaa lisäksi 0°- asennolla tehtävissä sahauksissa työkappaleen yläpinnan sahausreunan laatua. ► Aseta murtosuoja [6-2] paikalleen. ► Ruuvaa kiertonuppi [6-3] pitkittäisreiän läpi murtosuojaan. ► Varmista, että mutteri [6-4] on kunnolla paikallaan murtosuojassa. ► VARO! Käytä vain upotussahan mukana toi mitettua kiertonuppia. Toisesta sahasta pe räisin oleva kiertonuppi voi olla liian pitkä ja jumittaa sahanterän. Murtosuojan sahaaminen sopivaksi Ennen ensimmäistä käyttökertaa murtosuoja täytyy sahata sopivaksi: ► Säädä kone suurimmalle sahaussyvyydelle. ► Säädä koneen kierroslukuportaaksi 6. ► Aseta kone hukkapalan päälle, jotta voit sa hata murtosuojan sopivaksi.

VAROITUS Pöly aiheuttaa vaaraa terveydelle ► Älä missään tapauksessa työskentele il man imuria. ► Noudata maakohtaisia määräyksiä. ► Kun sahaat syöpää aiheuttavia materiaale ja, kytke työkaluun aina sopiva järjestel mäimuri maakohtaisten määräysten mu kaisesti. Älä käytä työkalun pölypussia. Työkalun oma pölynpoisto ► Kiinnitä pölynkeruupussin [7-3] liitäntäkap pale [7-2] kiertämällä oikealle poistoimulii tännän [7-1] kohdalta. ► Tyhjennystä varten irrota pölynkeruupussin liitäntäkappale kiertämällä vasemmalle poistoimuliitännän kohdalta. Suomi 101Suojuksen tukkeutuminen saattaa häiritä tur vallisuustoimintoja. Tukosten välttämiseksi työssä kannattaa käyttää järjestelmäimuria täy dellä imuteholla. Sahattaessa (esim. MDF-levyä) voi muodostua staattista sähkövarausta. Työskentele tässä ta pauksessa järjestelmäimurin ja antistaattisen imuletkun kanssa. Festool-järjestelmäimuri Poistoimuliitäntään [7-1] voi kytkeä Festool- järjestelmäimurin, jonka imuletkun halkaisija on 27/32 mm tai 36 mm (suosittelemme kokoa 36 mm vähäisemmän tukkeutumisvaaran ta kia). Ø 27 imuletkun liitäntäkappale kytketään kul makappaleen [7-4] sisälle. Ø 36 imuletkun lii täntäkappale kytketään kulmakappaleen [7-4] päälle. VARO! Jos et käytä antistaattista imuletkua, työkaluun voi varautua staattista sähköä. Voit saada sähköiskun ja sähkötyökalun elektroniik ka saattaa vaurioitua. 8 Työskentely sähkötyökalulla Noudata töissä kaikkia tämän oppaan alussa annettuja turvallisuusohjeita ja sekä seuraavia määräyksiä: Ennen aloitusta – Tarkasta ennen jokaista käyttökertaa, että käyttökoneisto kääntyy sahanterän kanssa moitteettomasti ja täydellisesti takaisin ylös lähtöasentoonsa suojakoteloon. Älä käytä sahaa, jos se ei siirry luotettavasti ylempään ääriasentoonsa. Älä missään ta pauksessa kiinnitä tai lukitse kääntyvää käyttökoneistoa tiettyyn sahaussyvyyteen. Muuten sahanterä on esillä suojaamatto mana. – Tarkasta ennen jokaista käyttökertaa upo tusmekanismin toiminta ja käytä työkalua vain, kun se toimii asianmukaisesti. – Tarkasta sahanterän kunnollinen kiinnitys. – Tarkasta KickbackStop-toiminto ennen sa han jokaista käyttökertaa (katso luku 8.7

– VARO! Ylikuumenemisvaara! Varmista en nen käytön aloittamista, että akku on lukit tu kunnolla paikalleen – Varmista ennen töiden aloittamista, että kiertonuppi [1-2] on kiristetty pitävästi pai kalleen. – Varmista, ettei poistoimuletku takerru mis sään sahausuran kohdissa työkappalee seen, työkappalealustaan tai lattian vaara kohtiin. – Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana. – Aseta työkappale jännityksettömään ja ta saiseen asentoon. Sahaustyössä – Aseta sahan pöytälevy aina kokonaan pin taa vasten. – Pidä työskentelyn aikana aina molemmilla käsillä kiinni sähkötyökalun kahvois

[1-1]. Tämä on ehdottoman tärkeää, jot ta työskentely ja upotussahaus sujuu tar kasti. Upota sahanterä hitaasti ja tasaisesti työkappaleeseen. – Ohjaa sähkötyökalu työkappaletta vasten vain, kun moottori on käynnissä. – Työnnä sahaa aina eteenpäin [10-2], älä missään tapauksessa vedä sitä taaksepäin itseäsi kohti. – Sahaa sopivalla vauhdilla, niin että saat es tettyä sahanteräsärmien ylikuumenemisen ja muovia sahatessa muovin sulamisen. Mi tä kovempaa sahattava materiaali on, sitä hitaammin kannattaa sahata. – Aseta saha työpöydälle tai lattialle vain kun sen suojus peittää sahanterän kokonaan.

8.1 Päälle-/poiskytkentä

Työnnä kytkentäsalpa [1-6] ylös ja paina käyttökatkaisinta [1-7] (paina = päälle / vapauta = POIS PÄÄLTÄ). Kytkentäsalvan käyttö vapauttaa upotusmeka nismin lukituksen. Sahalaitetta voidaan liikut taa alaspäin. Tässä yhteydessä sahanterä tulee esiin suojuksesta.

8.2 Varoitusäänimerkit

Varoitusäänimerkit annetaan seuraavissa käyt tötiloissa ja laite sammuu: peep ―

Akku tyhjä tai kone yli kuormitettu: ► Vaihda akku ► Kuormita konetta vähemmän

8.3 KickbackStop-toiminto

VAROITUS Loukkaantumisvaara KickbackStop-toiminto ei voi estää takaiskua sataprosenttisen varmasti. ► Työskentele aina keskittyneesti ja noudata kaikkia turvallisuusohjeita ja varoituksia. Suomi 102Työskentelyn aikana tapahtuva takaisku saattaa nostaa sahan tahattomasti ylös. Tunnistuspää [8-1] tunnistaa työskentelyn aika na sahan tahattoman nousun työkappaleesta tai kiskosta (takaisku) ja laukaisee sahanterän pi kajarrutuksen (kuva 8a). Siten se vähentää takaiskuvaaraa. Se ei voi kui tenkaan estää sitä sataprosenttisen varmasti. KickbackStop-toiminnon tilan LED-valo Väri Merkitys Vihreä KickbackStop-toiminto on aktivoi tu. Oranssi KickbackStop-toiminto on deakti voitu. Vilkkuu oranssina KickbackStop-toiminto ei ole akti voitu. Saha on käynnistetty ennen kuin tunnistuspää on painettu työkap paletta tai ohjainkiskoa vasten. Sahan pöytälevy ei ole kokonaan alustaa vasten. LED-valo vaihtuu vihreäksi, kun saha on painettu kokonaan alus taa vasten. Jos näin ei tapahdu, tarkasta KickbackStop-toiminto (katso luku 8.7) Vilkkuu punaise

laukeaminen KickbackStop-toiminto saattaa laueta, jos työs kentelet ilman ohjainkiskoa ja sahaat epäta saista työkappaletta (kuva 8b). Tunnistuspää [8-1] seuraa työkappaleen pintaa. Työkappaleen syvennyskohta vastaa asentoa, jossa tunnistuspää tunnistaa sahan nousemi sen työkappaleesta tai ohjainkiskosta. Siksi KickbackStop-toiminto laukeaa. Tällöin sahaus työ pitää mahdollisesti tehdä ilman KickbackS top-toimintoa (katso luku 8.6).

8.5 Menettely KickbackStop-toiminnon

lauettua Lauennut työkalun tahattoman nousun takia (takaisku) ► Tutki ja poista sahan nousemisen syyt. ► Tarkasta laite vaurioiden varalta. ► Tarkasta tunnistuspää vaurioiden varalta. ► Tarkasta KickbackStop-toiminto (katso luku 8.7). KickbackStop-toiminnon tahattoman laukeam isen jälkeen ► Vapauta käynnistys-/sammutuskytkin ja odota, kunnes KickbackStop-toiminnon tilan LED-valo ei enää vilku. ► Tarkasta, onko todellakin kyse KickbackS top-toiminnon tahattomasta laukeamisesta (katso luku 8.4) vai sittenkin takaiskusta. ► Yritä seuraavaksi jatkaa työskentelyä akti voidun KickbackStop-toiminnon kanssa. Deaktivoi KickbackStop-toiminto vain, jos työskentelet ilman kiskoa ja työkappaleen suuri epätasaisuus saisi KickbackStop-toi minnon laukeamaan monta kertaa (katso luku 8.6).

8.6 Työskentely ilman KickbackStop-

toimintoa VAROITUS Loukkaantumisvaara Jos KickbackStop-toiminto on deaktivoitu, sahanterää ei jarruteta tahattomassa nousu tilanteessa. ► Deaktivoi KickbackStop-toiminto vain, jos työskentelet ilman kiskoa ja työkappaleen suuri epätasaisuus saisi KickbackStop-toi minnon laukeamaan monta kertaa tahatto masti. KickbackStop-toiminnon deaktivointi ► Paina KickbackStop-toiminto OFF -painiket ta. ► Paina käynnistys-/sammutuskytkintä 10 se kunnin sisällä ja pidä sitä pohjaan painettu na. KickbackStop-toiminto pysyy deaktivoituna käynnistys-/sammutuskytkimen seuraavaan vapautukseen asti. KickbackStop-toiminnon voi deaktivoida vain ennen sahan käynnistämistä.

8.7 KickbackStop-toiminnon tarkastaminen

VAROITUS Loukkaantumisvaara esillä olevan sahante rän takia. ► Säädä ennen toimintatarkastusta sahaus syvyydeksi 0 mm. Suosittelemme irrottamaan sahanterän ennen toimintatarkastusta. ► Säädä sahaussyvyydeksi 0 mm. ► Aseta laite tasaiselle ja tukevalle alustalle. ► Kytke laite päälle. Suomi 103► Paina KickbackStop-toiminto OFF -painiket ta 5 sekunnin sisällä 4 kertaa vähintään 0,5 sekunnin väliajoin. KickbackStop-toiminnon tilan LED-valo vilkkuu vuorotellen punaisena ja vihreänä. ► 15 sekunnin sisällä ▷ Paina sahalaitetta alaspäin. ▷ Nosta laitteen takaosaa ja laske se ta kaisin alas. Laite antaa äänimerkin, tilan LED-valo palaa vihreänä. KickbackStop-toiminto on kunnossa. Jos laite ei anna äänimerkkiä ja tilan LED-valo ei vaihdu vihreäksi, KickbackStop-toiminto on epäkunnossa. ► Tarkasta, onko toimintatarkastus suoritettu oikein. ► Puhdista sahanterän takana oleva tunnis tusyksikkö (katso Sahanterän vaihtaminen). Jos tästä huolimatta toimintatarkastus epäon nistuu, laitetta ei saa enää käyttää. Käänny Fes tool-huoltokorjaamon puoleen.

8.8 Sahaaminen viivaa pitkin

Sahausuran osoitin [9-2] näyttää 0°- ja 45°-sa hauksissa (ilman ohjainkiskoa) sahauksen kul kulinjan.

8.9 Palojen sahaaminen

Laita kone sahauspöydän etumainen osa edellä työkappaleelle, käynnistä kone, paina säädetyl le sahaussyvyydelle ja työnnä eteenpäin sa haussuuntaan.

8.10 Aukkojen sahaaminen (upotussahaus)

Takaiskujen välttämiseksi upotussa hauksessa on ehdottomasti noudatettava seuraavia ohjeita: – Aseta koneen sahauspöydän takareuna ai na tukevaa rajoitinta vasten. – Aseta kone ohjainkiskolla tehtävissä töissä takaiskujarrua FS-RSP (lisätarvike) [11-4] vasten, joka lukitaan ohjainkiskoon. Menettelyohjeet ► Aseta kone työkappaleen päälle ja tue se rajoittimeen (takaiskujarru). ► Käynnistä kone. ► Paina konetta hitaasti alaspäin säädettyyn sahaussyvyyteen ja työnnä sitä eteenpäin sahaussuuntaan. Merkit [9-1] osoittavat suurimmassa sahaussy vyydessä ja ohjainkiskoa käytettäessä sahante rän (Ø 160 mm) etumaisen ja takimmaisen sa hauskohdan.

8.11 Kipsi- ja sementtisidonnaiset kuitulevyt

Suuren pölynmuodostuksen takia suosittelem me käyttämään suojuksen sivulle asennettavaa suojalaitetta ABSA-TS55 (lisätarvike) ja Festo olin märkäkuivaimuria. 9 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina akku sähkötyökalusta, ennen kuin alat tehdä koneeseen liittyviä huolto- ja kunnossapitotöitä. ► Kaikki moottorin rungon avaamista edellyt tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT

Noudata seuraavia ohjeita: ► Vaurioituneet varolaitteet ja osat (esim. rik koutunut käyttötarvikkeen vaihtovipu [1-5]) täytyy korjauttaa tai vaihdattaa valtuutetus sa ammattikorjaamossa, mikäli käyttöoh jeissa ei ole toisin neuvottu. ► Tarkasta, että koko käyttökoneiston ylös suojattuun ääriasentoon siirtävä palautus jousi on hyvässä kunnossa ja toimii moit teettomasti. ► Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puh taina. ► Imuroi kaikista sähkötyökalun aukoista si rut ja purut pois. Älä missään tapauksessa avaa suojusta [1-22]. ► Pidä sähkötyökalun, latauslaitteen ja akun liitäntäkoskettimet puhtaina. ► Kun työstät kipsi- ja sementtisidonnaisia kuitulevyjä, puhdista työkalu erityisen huo lellisesti. Puhdista sähkötyökalun ja käyttö kytkimen tuuletusaukot kuivalla ja öljyttö mällä paineilmalla. Muuten sähkötyökalun rungon sisään ja käyttökytkimen ympärille voi kertyä kipsipitoista pölyä, joka kovettuu ilmankosteuden vaikutuksesta. Tämä saat taa johtaa kytkentämekanismin häiriöihin Suomi 1049.1 Teroitetut sahanterät Säätöruuvilla [10-1] voit säätää teroitettujen sahanterien sahaussyvyyden tarkasti. ► Säädä sahaussyvyyden rajoitin [10-2] asen toon 0 mm (ohjainkiskon kanssa). ► Avaa sahalaitteen lukitus ja paina sahaa alaspäin rajoittimeen asti. ► Kierrä säätöruuvia [10-1] sisäänpäin, kun nes sahanterä koskettaa työkappaletta.

9.2 Sahauspöytä horjuu

Sahauskulman säädön yhteydessä sa hauspöydän täytyy olla tasaiselle alustalla. Jos sahauspöytä horjuu, säätö täytyy tehdä uu delleen (luku 7.3

10 Tarvikkeet Käytä vain Festoolin hyväksymiä lisä- ja kulu tustarvikkeita. Katso Festool-luettelo tai www.festool.com. Muiden lisävarusteiden ja käyttötarvikkeiden käyttäminen voi tehdä sähkötyökalun epäturval liseksi ja aiheuttaa vakavia onnettomuuksia. Kuvattujen lisätarvikkeiden lisäksi Festool tar joaa laajan valikoiman muitakin järjestelmätar vikkeita, joiden avulla pystyt käyttämään konet tasi monipuolisesti ja tehokkaasti, esimerkiksi:

• Suuntausohjain, pöydän levennysosa PA- TS 55

• Suuntausohjain FS-PA ja jatke FS-PA-VL

• Monitoimipöytä MFT/3

10.1 Sahanterät, muut tarvikkeet

Festool tarjoaa kaikkiin käyttökohteisiin varta vasten Festool-sahoille räätälöityjä sahanteriä, joilla voit sahata erilaisia materiaaleja nopeasti ja siististi.

10.2 Ohjainjärjestelmä

Ohjainkisko mahdollistaa tarkat ja siistit sa haukset ja estää samalla työkappaleen pinta vauriot. Laajan tarvikevalikoiman avulla ohjainjärjestel mällä voi tehdä tarkkoja kulmasahauksia, jiiri sahauksia ja sovitustehtäviä. Kiinnitysmahdolli suus ruuvipuristimilla [11-5] takaa pitävän asennuksen ja turvallisen työskentelyn. ► Säädä sahauspöydän ohjausvälys ohjainkis kolla kahdella säätöleualla [11-1]

Sahaa ennen ohjainkiskon ensimmäistä käyt tökertaa murtosuoja [11-3] sopivaksi: ► Säädä koneen kierroslukuportaaksi 6. ► Aseta kone koko ohjauslaatan kanssa oh jainkiskon takapäätyyn. ► Käynnistä kone. ► Paina konetta hitaasti alaspäin suurimpaan säädettyyn sahaussyvyyteen asti ja sahaa murtosuoja sopivaksi ilman paikaltaan siir tämistä koko pituudelta. Tämän jälkeen murtosuojan reuna vastaa täs mälleen sahausreunaa. Aseta ohjainkisko hukkapalan päälle, jotta voit sahata murtosuojan sopivaksi. 11 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. REACh:iin liittyvät tiedot: www.festool.com/ reach 12 Yleisiä ohjeita

12.1 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa au tomaattisesti kone- ja käyttötiedot. Tallenne tuista tiedoista ei voi päätellä suoraan henkilöl lisyyttä. Tiedot voidaan lukea erikoislaitteilla ilman kos ketusta. Festool käyttää näitä tietoja yksin omaan sähkötyökalun vianmääritykseen, kor jaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tätä pidemmälle ilman asiakkaan erikseen an tamaa lupaa.

Tavaramerkki Bluetooth

ja logot ovat rekiste röityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä. Suomi 105Indholdsfortegnelse 1 Symboler................................................. 106 2 Sikkerhedsanvisninger........................... 106 3 Bestemmelsesmæssig brug...................109 4 Tekniske data
