NÁVOD K OBSLUZE TSC 55 K FESTOOL

Prohlášení o shodě EU. Prohlašujeme s veške- rou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní doku- menty:

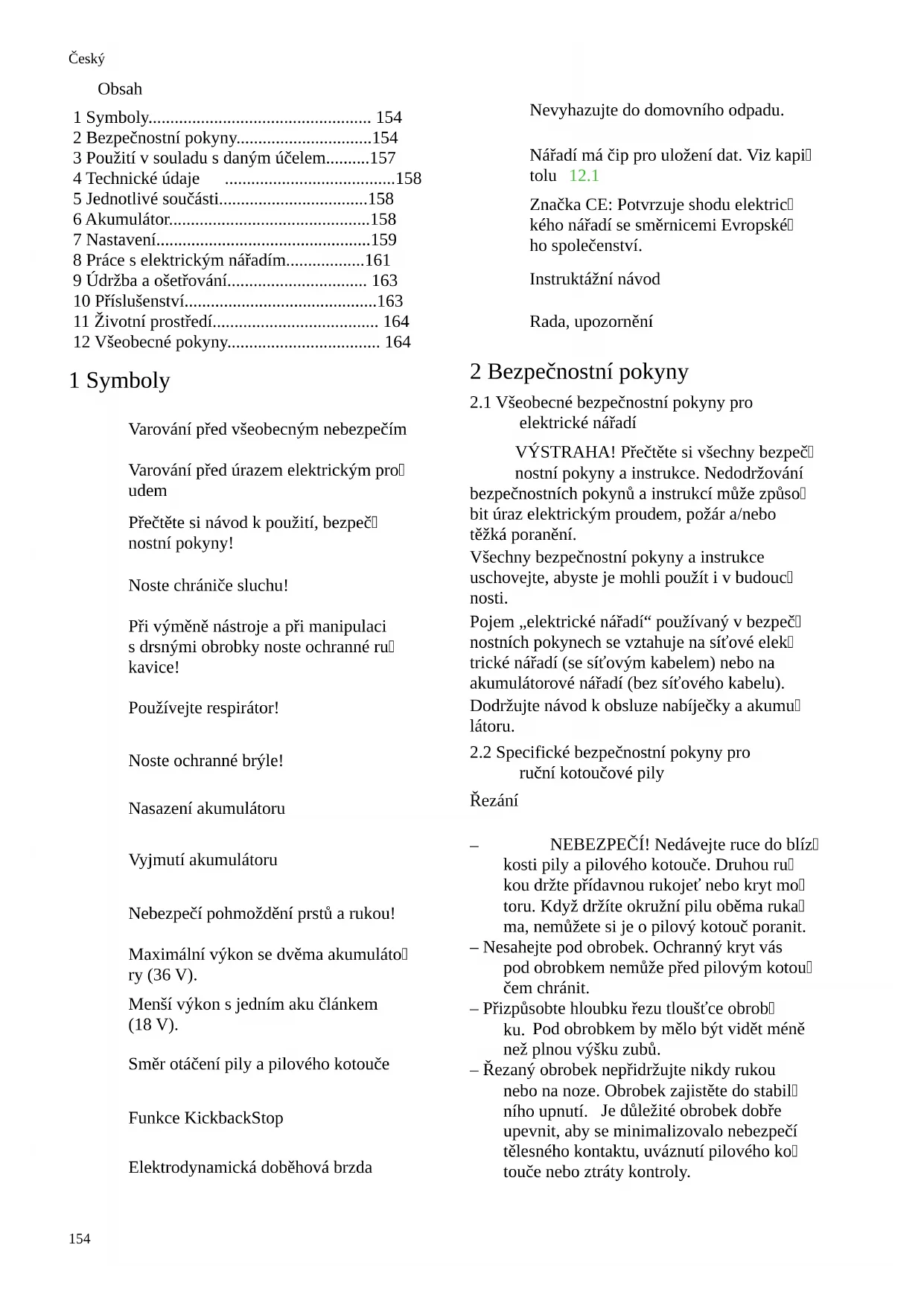

153Obsah 1 Symboly................................................... 154 2 Bezpečnostní pokyny...............................154 3 Použití v souladu s daným účelem..........157 4 Technické údaje

• 5 Jednotlivé součásti p. 158
• 6 Akumulátor p. 158
• 7 Nastavení p. 159
• 8 Práce s elektrickým nářadím p. 161
• 9 Údržba a ošetřování p. 163
• 10 Příslušenství p. 163
• 11 Životní prostředí p. 164
• 12 Všeobecné pokyny 1 Symboly Varování před všeobecným nebezpečím Varování před úrazem elektrickým pro udem Přečtěte si návod k použití, bezpeč nostní pokyny! Noste chrániče sluchu! Při výměně nástroje a při manipulaci s drsnými obrobky noste ochranné ru kavice! Používejte respirátor! Noste ochranné brýle! Nasazení akumulátoru Vyjmutí akumulátoru Nebezpečí pohmoždění prstů a rukou! Maximální výkon se dvěma akumuláto ry (36 V). Menší výkon s jedním aku článkem (18 V). Směr otáčení pily a pilového kotouče Funkce KickbackStop STOP Elektrodynamická doběhová brzda Nevyhazujte do domovního odpadu. Nářadí má čip pro uložení dat. Viz kapi tolu p. 164

Značka CE: Potvrzuje shodu elektric kého nářadí se směrnicemi Evropské ho společenství. Instruktážní návod Rada, upozornění 2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí VÝSTRAHA! Přečtěte si všechny bezpeč nostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způso bit úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti. Pojem „elektrické nářadí“ používaný v bezpeč nostních pokynech se vztahuje na síťové elek trické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu). Dodržujte návod k obsluze nabíječky a akumu látoru.

2.2 Specifické bezpečnostní pokyny pro

ruční kotoučové pily Řezání

NEBEZPEČÍ! Nedávejte ruce do blíz kosti pily a pilového kotouče. Druhou ru kou držte přídavnou rukojeť nebo kryt mo toru. Když držíte okružní pilu oběma ruka ma, nemůžete si je o pilový kotouč poranit. – Nesahejte pod obrobek. Ochranný kryt vás pod obrobkem nemůže před pilovým kotou čem chránit. – Přizpůsobte hloubku řezu tloušťce obrob ku. Pod obrobkem by mělo být vidět méně než plnou výšku zubů. – Řezaný obrobek nepřidržujte nikdy rukou nebo na noze. Obrobek zajistěte do stabil ního upnutí. Je důležité obrobek dobře upevnit, aby se minimalizovalo nebezpečí tělesného kontaktu, uváznutí pilového ko touče nebo ztráty kontroly. Český 154– Když provádíte práce, při nichž může ná stroj narazit na skrytá elektrická vedení, držte elektrické nářadí za izolované ruko jeti.Při kontaktu s elektrickým vedením pod napětím se ocitnou pod napětím i kovové části elektrického nářadí, což způsobí úraz elektrickým proudem. – Při podélných řezech používejte vždy do raz nebo rovnou vodicí hranu. Zlepšuje to přesnost řezu a snižuje možnost uváznutí pilového kotouče. – Vždy používejte pilové kotouče o správné velikosti a s vhodným upínacím otvorem (např. kosočtvercovým nebo kruhovým). Pilové kotouče, které se nehodí do upínání pily, nemají vystředěný běh a vedou ke ztrá tě kontroly nad pilou. – Nikdy nepoužívejte poškozenou nebo ne správnou upínací přírubu pilového kotouče či poškozené nebo nesprávné šrouby pilo vého kotouče. Upínací příruba a šrouby pi lového kotouče byly speciálně zkonstruová ny pro vaši pilu, aby zajistily optimální vý kon a bezpečnost provozu. Zpětný ráz – příčina a příslušné bezpečnostní pokyny – Zpětný ráz je náhlá reakce v důsledku zase knutého, uvízlého nebo špatně vyrovnaného pilového kotouče, která vede k tomu, že se pila nekontrolovaně zvedne a pohybuje se z obrobku směrem k pracovníkovi; – když se pilový kotouč zasekne nebo uvázne ve svírající štěrbině řezu, zablokuje se a sí la motoru vymrští nářadí zpět směrem k pracovníkovi; – pokud je pilový kotouč v řezu zkroucený ne bo je špatně vyrovnaný, mohou se zuby v zadní části pilového kotouče zaseknout v povrchu obrobku, a v důsledku toho pilový kotouč vyskočí ze spáry řezu a pila se pohy buje směrem k pracovníkovi. Zpětný ráz je důsledek špatného nebo nespráv ného používání pily. Lze mu zabránit pomocí vhodných preventivních opatření, která jsou po psaná níže. – Držte pilu pevně oběma rukama a paže mějte v takové poloze, abyste byli schopní zachytit sílu zpětného rázu. Vždy stůjte tak, abyste měli pilový kotouč po straně, nikdy ne v jedné přímce s tělem. Při zpět ném rázu může okružní pila odskočit doza du, pracovník ale může sílu zpětného rázu zvládnout, pokud učinil vhodná opatření. – Když se pilový kotouč zasekne nebo když přerušíte práci, uvolněte vypínač a držte klidně pilu v obrobku, dokud se pilový ko touč úplně nezastaví. Nikdy se nesnažte pilu z obrobku odstranit nebo táhnout do zadu, dokud se pilový kotouč točí, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu zaseknutí pilového ko touče. – Pokud chcete znovu spustit pilu, která je uvízlá v obrobku, vyrovnejte pilový kotouč v řezu a zkontrolujte, zda nejsou zuby za seklé v obrobku. Pokud je pilový kotouč uvízlý, může po opětovném zapnutí pily vy jet z obrobku nebo způsobit zpětný ráz. – Velké desky podepřete, abyste zabránili riziku zpětného rázu způsobeného zase klým pilovým kotoučem. Velké desky se mohou působením vlastní hmotnosti pro hnout. Desky je nutné podepřít na obou stranách, jak v blízkosti štěrbiny řezu, tak také na hraně. – Nepoužívejte tupé nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně vyrovnanými zuby způsobují v dů sledku úzké štěrbiny řezu větší tření, uvá znutí pilového kotouče a zpětný ráz. – Před řezáním pevně utáhněte nastavení hloubky řezu a úhlu řezu. Pokud se během řezání nastavení změní, může pilový kotouč uváznout a může dojít ke zpětnému rázu. – U „řezů zanořením“ do stěn nebo jiných míst, do kterých nevidíte, buďte obzvláště opatrní. Zanořující se pilový kotouč se mů že při řezání zablokovat ve skrytých před mětech a způsobit zpětný ráz. Funkce ochranného krytu – Před každým použitím zkontrolujte, zda se ochranný kryt správně uzavírá. Pilu ne používejte, pokud ochranný kryt není vol ně pohyblivý a nezavírá se okamžitě. Ochranný kryt nikdy nezajišťujte ani neu vazujte; pilový kotouč by tak nebyl chráně ný. Pokud by pila neúmyslně spadla na zem, může se ochranný kryt zdeformovat. Zajistěte, aby se ochranný kryt volně pohy boval a při jakýchkoli úhlech a hloubkách řezu se nedotýkal pilového kotouče ani ostatních dílů. – Zkontrolujte stav a funkci pružiny ochran ného krytu. Pokud ochranný kryt a pružina nefungují správně, nechte u nářadí před použitím provést údržbu. Poškozené díly, lepivé usazeniny nebo nahromaděné piliny způsobují opožděné fungování ochranného krytu. Český 155– Při „řezu zanořením“, který není pravoú hlý, zajistěte základní desku pily proti po sunutí. Posunutí do strany může vést k uváznutí pilového kotouče a tím ke zpět nému rázu. – Neodkládejte pilu na pracovní plochu nebo na zem, pokud pilový kotouč není zakrytý ochranným krytem. Nechráněný, dobíhající pilový kotouč pohybuje pilou proti směru řezu a řeže vše, co mu přijde do cesty. Ne zapomínejte nikdy na doběh pily. Funkce snímacího klínu [1-21] (funkce Kick backStop) – Při každé výměně pilového kotouče vyči stěte snímací jednotku [5-4] vyfoukáním nebo štětcem. Znečištěná snímací jednotka může negativně ovlivnit funkci Kickback Stop, a zabránit tak zabrzdění pilového ko touče. – Nepoužívejte pilu se zdeformovaným sní macím klínem. I nepatrné poškození může zpomalit zabrzdění pilového kotouče.

2.3 Bezpečnostní pokyny pro

předmontovaný pilový kotouč Použití – Nesmí se překračovat maximální otáčky uvedené na pilovém kotouči, resp. musí se dodržovat rozsah otáček. – Předmontovaný pilový kotouč je určený vý hradně pro použití v okružních pilách. – Při vybalování a balení nástroje a při mani pulaci s ním (např. upínání do nářadí) po stupujte s krajní opatrností. Nebezpečí po ranění o velmi ostré břity! – Nošením ochranných rukavic při manipula ci s nástrojem se zlepšuje bezpečné ucho pení nástroje a ještě více se snižuje riziko poranění. – Pilové kotouče, jejichž těla jsou popraska ná, se musí vyměnit. Jakákoliv oprava není přípustná. – Pilové kotouče s kompozitním provedením (pájené pilové zuby), jejichž zuby mají tloušťku menší než 1 mm, se již nesmí pou žívat. – Nástroje s viditelnými prasklinami, s tupý mi nebo poškozenými břity se nesmějí pou žívat. Montáž a upevnění – Nástroje musí být upnuté tak, aby se při provozu neuvolnily. – Při montáži nástrojů je třeba zajistit, aby se upínání provádělo na náboji či upínací ploš ce nástroje a aby se břity nedostaly do kon taktu s jinými díly. – Prodloužení klíče nebo utahování pomocí úderů kladiva není přípustné. – Upínací plošky se musí vyčistit, aby se zba vily nečistot, tuku, oleje a vody. – Upínací šrouby se musí utahovat podle ná vodů výrobce. – Pro nastavení průměru otvoru pilových ko toučů na průměr vřetena nářadí se musí používat pouze pevně nasazené kroužky, např.: zalisované kroužky nebo kroužky držící přilnavostí. Použití volných kroužků není přípustné. Údržba a ošetřování – Opravy a ostření smí provádět pouze záka znické servisy Festool nebo odborníci. – Konstrukce nástroje se nesmí změnit. – Z povrchu nástroje pravidelně odstraňujte pryskyřici a čistěte ho (čisticí prostředky s hodnotou pH od 4,5 do 8). – Tupé břity lze na čele ostřit do minimální tloušťky břitu 1 mm. – Nástroj přepravujte jen ve vhodném obalu – nebezpečí poranění!

2.4 Další bezpečnostní pokyny

Používejte vhodné osobní ochranné po můcky: ochranu sluchu, ochranné brýle, prachovou masku při prašné práci, ochran né rukavice při práci s hrubými materiály a při výměně nástroje. – Při práci může vznikat škodlivý či jedovatý prach (např. nátěry s obsahem olova, ně které druhy dřeva nebo kovy). Kontakt s tímto prachem nebo jeho vdechování mů že pro obsluhu či osoby nacházející se v blízkosti představovat nebezpečí. Do držujte bezpečnostní předpisy platné ve va ší zemi.

Na ochranu svého zdraví používejte respirátor P2. V uzavřených prostorech se postarejte o dostatečné větrání a připojte mobilní vysavač. – Toto elektrické nářadí se nesmí montovat do pracovního stolu. Montáž na pracovní stůl jiného výrobce nebo pracovní stůl vlastní výroby může způsobit, že elektrické nářadí nebude bezpečné, což může vést k těžkým úrazům. Český 156– K provozu akumulátorového elektrického nářadí nepoužívejte žádné síťové zdroje nebo cizí akumulátory. K nabíjení akumu látoru nepoužívejte žádné cizí nabíječky. Používání příslušenství neschváleného vý robcem může vést k elektrickému úrazu a/ nebo těžkému poranění. – Zkontrolujte, zda součásti krytu nevykazují poškození, jako například praskliny nebo vlasové trhliny. Poškozené díly nechte před použitím elektrického nářadí opravit. – Používejte vhodné detekční přístroje k vy hledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým pro udem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.

Při řezání hliníku je z bezpečnostních důvodů nutné dodržovat následující opatření: – Noste ochranné brýle! – K elektrickému nářadí připojte vhodný vy savač s antistatickou sací hadicí. – Pravidelně čistěte prach usazený v krytu motoru elektrického nářadí. – Použijte pilový kotouč na hliník. – Zavřete průzor / ochranný kryt proti tří skám. – Při řezání desek je nutné zajistit mazání petrolejem, tenkostěnné profily (do 3 mm) lze řezat bez mazání.

Hodnoty zjištěné podle EN 62841 představují ty picky: Hladina akustického tlaku L

106 dB(A) Nejistota K = 5 dB UPOZORNĚNÍ Při práci vzniká hluk Poškození sluchu ► Používejte ochranu sluchu. Hodnota vibrací a

(součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841: Řezání dřeva

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití ná řadí, – vztahují se k hlavním druhům použití elek trického nářadí. UPOZORNĚNÍ Hodnoty emisí se mohou od uvedených hod not lišit. Závisí to na použití nářadí a druhu obrobku. ► Je nutné posoudit skutečné zatížení během celého provozního cyklu. ► V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka. 3 Použití v souladu s daným účelem Akumulátorová okružní pila je určená k řezání dřeva, materiálů podobných dřevu, vláknitých materiálů pojených sádrou a cementem a dále plastů. Se speciálními pilovými kotouči na hli ník, které nabízí Festool, lze nářadí používat i k řezání hliníku. Řezání jakýchkoli předmětů obsahujících azbest je zakázáno. Nepoužívejte dělicí a brusné kotouče. Elektrické nářadí je vhodné pro použití s aku mulátory Festool konstrukční řady BP stejné napěťové třídy. Toto elektrické nářadí smějí používat výhradně odborníci nebo zaškolené osoby. Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

Smí se používat pouze pilové kotouče s násle dujícími parametry: – Pilové kotouče podle EN 847-1 – Průměr pilového kotouče 160 mm – Šířka řezu 1,8 mm – Upínací otvor 20 mm – Tloušťka těla kotouče 1,1–1,4 mm – Vhodné pro otáčky do 9 500 min

Pilové kotouče Festool odpovídají normě EN 847-1. Český 157Řezejte pouze materiály, pro které je příslušný pilový kotouč určený. 4 Technické údaje Akumulátorová ponorná pila TSC 55 KEB Napětí motoru 18 - 2 x 18 V Otáčky (volnoběh) 1× 18 V 2 650–3 800 min

Otáčky (volnoběh) 2× 18 V 2 650–5 200 min

Šikmá poloha −1° až 47° Hloubka řezu při 0° 0–55 mm Hloubka řezu při 45° 0–43 mm Rozměry pilového kotouče 160 × 1,8 × 20 mm Hmotnost podle EPTA- Procedure 01:2014 (se 2 akumulátory BP 18 Li 5,2 AS) 5,3 kg Hmotnost bez akumuláto

3,9 kg 5 Jednotlivé součásti [1-1] Rukojeti [1-2] Otočné knoflíky pro nastavení úhlu [1-3] Úhlová stupnice [1-4] Odjištění pro šikmé řezy −1° až 47° [1-5] Páčka pro výměnu nástroje [1-6] Blokování zapnutí [1-7] Spínač [1-8] Odsávací hrdlo [1-9] Tlačítko pro uvolnění akumulátoru [1-10] Stavěcí čelisti [1-11] Tlačítko ukazatele kapacity na aku mulátoru [1-12] Regulace otáček [1-13] Ukazatel kapacity akumulátoru [1-14] Stavová LED funkce KickbackStop [1-15] Tlačítko vypnutí funkce KickbackStop [1-16] Šroub pro nastavení hloubky řezu pro naostřené pilové kotouče [1-17] Hloubkový doraz [1-18] Ukazatel řezu [1-19] Průzor / chránič proti třískám [1-20] Zábrana [1-21] Snímací klín [1-22] Ochranný kryt [1-23] Dvoudílná stupnice pro hloubkový do raz (s vodicí lištou / bez vodicí lišty) Uvedené obrázky naleznete na začátku a konci návodu k obsluze. Zobrazené nebo popsané příslušenství zčásti není součástí dodávky. 6 Akumulátor Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru čisté. Znečištěné roz hraní akumulátoru může zabránit správnému kontaktu a způsobit poškození kontaktů. Nesprávný kontakt může způsobit přehřátí a poškození nářadí. [2A] Vyjměte akumulátor. [2B]

lick Nasaďte akumulátor tak, aby zaskočil. Upozornění! Provoz nářadí je možný pouze za následujících podmínek [2C]

Jsou nasazené oba akumulátory. Maximální vý kon se dvěma akumulátory (36 V). Je nasazený pouze dolní akumulátor. Menší vý kon s jedním akumulátorem (18 V).

6.1 Ukazatel kapacity

Ukazatel kapacity [1-13] zobrazí při stisknutí tlačítka [1-11] na cca 2 sekundy stav nabití aku mulátoru: 70–100 % 40–70 % 15–40 % < 15 %

Doporučení: Před dalším používáním aku mulátor nabijte. Další informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru. Český 1587 Nastavení VAROVÁNÍ Nebezpečí poranění ► Před prací na elektrickém nářadí z něj vy jměte akumulátor.

Pozvolný rozběh Elektronicky regulovaný rozběh zajišťuje klidný rozběh elektrického nářadí. Konstantní otáčky Otáčky motoru jsou elektronicky udržovány na konstantní hodnotě. Tím je i při zatížení dosaže no rovnoměrné rychlosti řezu. Regulace otáček Otáčky lze pomocí ovládacího kolečka [1-12] plynule nastavovat v rozsahu otáček (viz Tech nické údaje). Můžete tak rychlost řezání opti málně přizpůsobit příslušnému povrchu. Stupeň otáček podle materiálu Masivní dřevo (tvrdé, měkké) 6 Dřevotřískové a dřevovláknité desky 3–6 Vrstvené dřevo, laťovky, dýhované desky a desky s povrchovou vrstvou

Laminát, minerální materiály 4–6 Sádrou a cementem pojené třískové a vláknité desky 1–3 Hliníkové desky a profily do 15 mm 4–6 Plasty, vláknem vyztužené plasty (GfK), papír a tkaniny 3–5 Akrylátové sklo 4–5 Omezovač proudu Omezovač proudu zabraňuje příliš velkému od běru proudu při extrémním přetížení. To může vést ke snížení otáček motoru. Když přetížení pomine, motor hned zase naběhne do původ ních otáček. Brzda Pila je vybavená elektronickou brzdou. Po vy pnutí se pilový kotouč elektronicky zabrzdí bě hem cca 2 sekund. Tepelná pojistka Při příliš vysoké teplotě motoru se omezí přívod proudu a otáčky. Elektrické nářadí běží jen s omezeným výkonem, aby bylo zajištěno rychlé vychladnutí pomocí větrání motoru. Po vychlad nutí se elektrické nářadí opět samo naplno roz běhne.

7.2 Nastavení hloubky řezu

Hloubku řezu 0–55 mm lze nastavit na hloubko vém dorazu [3-1]. Řezací agregát lze nyní zatlačit dolů až na na stavenou hloubku řezu. Hloubka řezu bez vodicí lišty max. 55 mm +FS Hloubka řezu s vodicí lištou FS max. 51 mm

7.3 Nastavení úhlu řezu

od 0° do 45°: ► Povolte otočné knoflíky [4-1]. ► Natočte pilu na požadovaný úhel řezu[4-2]

► Utáhněte otočné knoflíky [4-1]. Obě polohy (0° a 45°) jsou nastavené z vý roby a lze je nechat seřídit v servisu. Při úhlových řezech posuňte průzor / chránič proti otřepům do nejhornější po lohy! Na šikmý řez -1° a 47°: ► Natočte pilu podle výše uvedeného popisu do koncové polohy (0°/45°). ► Mírně povytáhněte odjištění [4-3]

► Pro šikmý řez -1° navíc vytáhněte odjištění [4-4]. Pila poklesne do polohy -1°/47°. ► Utáhněte otočné knoflíky [4-1].

7.4 Volba pilového kotouče

Pilové kotouče Festool jsou označeny barevným kroužkem. Barva kroužku označuje materiál, pro který je pilový kotouč vhodný. Dodržujte potřebné údaje pilového kotouče (viz kapitolu 3.1

Barva Materiál Symbol Žlutá Dřevo Červená Laminát, minerální materiál HPL/TRESPA

Zelená Sádrou a cementem pojené třískové a vlá knité desky Modrá Hliník, plast "$3:- Český 1597.5 Výměna pilového kotouče [5] UPOZORNĚNÍ Nebezpečí poranění o horký a ostrý nástroj ► Nepoužívejte tupé a vadné nástroje. ► Při manipulaci s nástrojem noste ochranné rukavice. VAROVÁNÍ Nebezpečí poranění ► Před prací na elektrickém nářadí z něj vy jměte akumulátor. Vyjmutí pilového kotouče ► Před výměnou pilového kotouče uveďte pilu do polohy 0° a nastavte maximální hloubku řezu. ► Překlopte páčku [5-2] až nadoraz. S páčkou manipulujte pouze tehdy, když je pila za stavená! ► Zatlačte řezací agregát dolů, až zaskočí. Řezací agregát se nachází v horní zaaretované poloze [A]. ► Inbusovým klíčem [5-2] povolte šroub [5-8]. ► Vyjměte pilový kotouč [5-7]. Čištění snímací jednotky VÝSTRAHA! Znečištěná snímací jednotka může negativně ovlivnit funkci KickbackStop, a zabrá nit tak zabrzdění pilového kotouče. ► Řezací agregát pevně podržte za rukojeť, utáhněte páčku [5-2] a řezací agregát za tlačte úplně dolů. ► Znovu povolte páčku [5-2] a nechte řezací agregát zaskočit. Řezací agregát se nachází v dolní zaaretované poloze [B]. ► Vyčistěte snímací jednotku [5-4] vyfoukáním nebo štětcem. Nasazení pilového kotouče VÝSTRAHA! Zkontrolujte šrouby a přírubu, zda nejsou znečištěné, a používejte jen čisté a nepo škozené díly! ► Řezací agregát pevně podržte za rukojeť a páčku [5-2] přesuňte až nadoraz. ► Uveďte řezací agregát opět do horní zaare tované polohy. ► Nasaďte nový pilový kotouč. VÝSTRAHA! Směr otáčení pilového kotou če [5-6] a pily [5-3] musí být shodný! Nedo držení této zásady může mít za následek těžká poranění. ► Nasaďte vnější přírubu [5-5] tak, aby unáše cí čepy zapadly do otvoru vnitřní příruby. ► Utáhněte šroub [5-8]. ► Řezací agregát podržte pevně za rukojeť, utáhněte páčku [5-2] a přemístěte řezací agregát zpátky nahoru.

7.6 Nasazení průzoru / zábrany

Průzor (průhledný) [6-1] umožňuje pohled na pilový kotouč a optimalizuje odsávání prachu. Zábrana (zelená) [6-2] navíc zdokonaluje při 0° řezech kvalitu řezné hrany řezaného obrobku na horní straně. ► Nasaďte zábranu [6-2]. ► Našroubujte šroub [6-3] oválným otvorem do zábrany. ► Dbejte na to, aby matice [6-4] byla pevně usazená v zábraně. ► POZOR! Používejte pouze šroub, který je přiložený k ponorné pile. Šroub od jiné pily může být příliš dlouhý a může zablokovat pi lový kotouč. Naříznutí zábrany Před prvním použitím je nutné zábranu naří znout: ► Nastavte nářadí na maximální hloubku řezu. ► Nastavte otáčky nářadí na stupeň 6. ► Pro naříznutí zábrany nasaďte nářadí na dřevo, které nebudete potřebovat.

VAROVÁNÍ Ohrožení zdraví působením prachu ► Nikdy nepracujte bez odsávání. ► Dodržujte národní předpisy. ► Při řezání rakovinotvorných materiálů vždy připojte vhodný mobilní vysavač v souladu s národními předpisy. Nepoužívejte vak na prach. Integrované odsávání ► Přípojku [7-2] vaku na prach [7-3] upevněte jedním otočením doprava k odsávacímu hrdlu [7-1]

► Pro vyprázdnění sejměte přípojku vaku na prach jedním otočením doleva z odsávacího hrdla. Ucpání ochranného krytu může negativně ovliv nit bezpečnostní funkce. Abyste zabránili ucpá ní, je proto lepší pracovat s plným sacím výko nem mobilního vysavače. Při řezání (např. MDF) může docházet k nabíjení statickou elektřinou. Pracujte s mobilním vysa vačem a antistatickou sací hadicí. Český 160Mobilní vysavač Festool K odsávacímu hrdlu [7-1] lze připojit mobilní vysavač s průměrem sací hadice 27/32 mm ne bo 36 mm (kvůli menšímu nebezpečí ucpání do poručujeme 36 mm). Přípojku sací hadice o Ø 27 nasaďte do kolínka [7-4] . Přípojku sací hadice o Ø 36 nasaďte do kolínka [7-4]. POZOR! Když se nepoužívá antistatická sací ha dice, může docházet k elektrostatickým výbo jům. Uživatel může dostat zásah elektrickým proudem a může se poškodit elektronika elek trického nářadí. 8 Práce s elektrickým nářadím Při práci dodržujte všechny bezpečnostní pokyny uvedené za začátku , včetně ná sledujících zásad: Před zahájením práce – Před každým použitím zkontrolujte, zda se pohonná jednotka s pilovým kotoučem správně a úplně vrátí do výchozí polohy na horu do ochranného krytu. Pokud není za bezpečená horní koncová poloha, pilu ne používejte. Otočnou pohonnou jednotku ni kdy neupínejte nebo neupevňujte na určitou hloubku řezu. Pilový kotouč by pak nebyl chráněný. – Před každým použitím zkontrolujte funkci zanořovacího zařízení a nářadí používejte pouze tehdy, pokud toto zařízení řádně fun guje. – Zkontrolujte pevné usazení pilového kotou če. – Před každým použitím pily zkontrolujte funkci KickbackStop (viz kapitolu 8.7

– POZOR! Nebezpečí přehřátí! Před použitím zkontrolujte, zda akumulátor správně za skočil. – Před zahájením práce zkontrolujte, zda je otočný knoflík [1-2] pevně utažený. – Zajistěte, aby se odsávací hadice během ce lého řezu nezahákla, ani o obrobek, ani o opěru obrobku nebo nebezpečná místa na podlaze. – Obrobek upevněte vždy tak, aby se při práci nemohl pohybovat. – Obrobek položte bez pnutí a rovně. Při práci – Desku stolu pily při práci vždy úplně přilož te. – Při práci držte elektrické nářadí za rukojeti vždy oběma rukama [1-1]. Takováto mani pulace je důležitým předpokladem pro přesnou práci a nezbytné pro zanoření. Za noření do obrobku provádějte pomalu a rovnoměrně. – Elektrické nářadí veďte proti obrobku, jen pokud je zapnuté. – Pilu vždy posouvejte dopředu [10-2] , nikdy ji nepřitahujte k sobě. – Přizpůsobenou rychlostí posuvu zabraňte přehřívání ostří pilového kotouče a při řezá ní plastu jeho tavení. Čím je řezaný materiál tvrdší, tím nižší by měla být rychlost posu vu. – Neodkládejte pilu na pracovní plochu nebo na podlahu, pokud není pilový kotouč úplně zakrytý ochranným krytem.

Posuňte blokování vypnutí [1-6] nahoru a stiskněte spínač ZAP/VYP [1-7] (stis knutí = zapnutí / uvolnění = vypnutí). Stisknutím blokování vypnutí se odjistí zanořo vací zařízení. Pila se může pohybovat dolů. Při tom se pilový kotouč vynoří z ochranného krytu.

8.2 Akustické výstražné signály

Při následujících provozních stavech zní aku stické výstražné signály a nářadí se vypne: peep ―

Vybitý akumulátor nebo přetížené nářadí: ► Vyměnit akumulátor ► Snižte zatížení nářadí

8.3 Funkce KickbackStop

VAROVÁNÍ Nebezpečí poranění Funkce KickbackStop nezaručuje úplnou ochranu před zpětným rázem. ► Vždy se na práci soustřeďte a dodržujte všechny bezpečnostní a varovné pokyny. Zpětný ráz může při práci způsobit nežádoucí nazdvihnutí pily. Snímací klín [8-1] rozpozná při práci nežádoucí nazdvihnutí (zpětný ráz) pily z obrobku, resp. li šty, a aktivuje rychlé zabrzdění pilového kotou če (obrázek 8a

Tím se zmenší nebezpečí zpětného rázu. Nelze ho ale úplně vyloučit. Český 161Stavová LED funkce KickbackStop Barva Význam Zelená Funkce KickbackStop je aktivní. Oranžová Funkce KickbackStop je deaktivo vaná. Bliká oranžově Funkce KickbackStop není aktivní. Pila byla spuštěna před přitlače ním snímacího klínu na obrobek nebo vodicí lištu. Deska stolu pily úplně nedoléhá. Po dokonalém nasazení pily se LED rozsvítí zeleně. Pokud se to nestane, zkontrolujte funkci Kick backStop (viz kapitolu 8.7) Bliká čer veně Funkce KickbackStop se spustila.

8.4 Nežádoucí spuštění funkce

KickbackStop Při práci bez vodicí lišty na nerovném obrobku může dojít k nežádoucímu spuštění funkce KickbackStop (obrázek 8b

Snímací klín [8-1] snímá obrobek podél řezu. V případě prohlubně v obrobku odpovídá poloha snímacího klínu poloze při zvednutí z obrobku, resp. vodicí lišty. Proto se pak spustí funkce KickbackStop. V tom případě může být nutné pracovat bez funkce KickbackStop (viz kapito lu 8.6).

8.5 Postup po spuštění funkce

KickbackStop Spuštění nežádoucím nazdvihnutím (zpětný ráz) ► Zjistěte a odstraňte důvody nazdvihnutí. ► Zkontrolujte, zda není nářadí poškozené. ► Zkontrolujte, zda není snímací klín poškoze ný. ► Zkontrolujte funkci KickbackStop (viz kapi tolu 8.7

Po nežádoucím spuštění funkce KickbackStop ► Uvolněte vypínač a počkejte, dokud nepře stane blikat stavová LED funkce Kickback Stop. ► Zkontrolujte, zda se skutečně jednalo o ne žádoucí spuštění funkce KickbackStop (viz kapitolu 8.4 ), nebo pokud přece jenom ne vznikl zpětný ráz. ► Nejprve zkuste pracovat dál s aktivní funkcí KickbackStop. Pouze když pracujete bez li šty a obrobek je natolik nerovný, že by opa kovaně docházelo ke spuštění funkce Kick backStop, funkci KickbackStop deaktivujte (viz kapitolu 8.6

8.6 Práce bez funkce KickbackStop

VAROVÁNÍ Nebezpečí poranění Při deaktivované funkci KickbackStop se pi lový kotouč při nežádoucím nazdvihnutí ne zabrzdí. ► Funkci KickbackStop deaktivujte pouze tehdy, když pracujete bez lišty a obrobek je natolik nerovný, že by opakovaně docházelo k nežádoucímu spuštění funkce Kickback Stop. Deaktivace funkce KickbackStop ► Stiskněte tlačítko vypnutí funkce Kickback Stop. ► Během 10 sekund stiskněte vypínač a držte ho stisknutý. Funkce KickbackStop zůstane deaktivovaná až do příštího uvolnění vypínače. Funkci KickbackStop lze deaktivovat jen před zapnutím pily.

8.7 Kontrola funkce KickbackStop

VAROVÁNÍ Nebezpečí poranění vyčnívajícím pilovým ko toučem. ► Než budete kontrolovat funkci, nastavte hloubku řezu na 0 mm. Před kontrolou funkce doporučujeme de montovat pilový kotouč. ► Nastavte hloubku řezu na 0 mm. ► Postavte nářadí na rovný a pevný podklad. ► Zapněte nářadí. ► Během 5 sekund 4krát v intervalu minimál ně 0,5 sekundy stiskněte tlačítko pro vypnutí funkce KickbackStop. Stavová LED funkce KickbackStop bliká střídavě červeně a zeleně. ► Během 15 sekund ▷ zatlačte řezací agregát dolů. ▷ Nářadí na zadní straně nazdvihněte a znovu spusťte dolů. Zazní akustický signál, stavová LED svítí zeleně. Funkce KickbackStop pracuje správně. Pokud nezazní akustický signál a stavová LED nesvítí zeleně, funkce KickbackStop nepracuje správně. Český 162► Zkontrolujte, zda jste kontrolu funkce pro vedli správně. ► Vyčistěte snímací jednotku za pilovým ko toučem (viz Výměna pilového kotouče). Pokud kontrola funkce ani poté není úspěšná, nesmí se nářadí používat. Kontaktujte servis Festool.

8.8 Řezání podle orýsování

Ukazatel řezu [9-2] ukazuje při 0° a 45° řezech (bez vodicí lišty) průběh řezu.

Nářadí nasaďte přední částí stolu pily na obro bek, zapněte ho, zatlačte dolů na nastavenou hloubku řezu a posunujte ve směru řezu.

8.10 Řezání výřezů (řezy zanořením)

Abyste při řezech zanořením zamezili zpětným rázům, je bezpodmínečně nutné dodržovat následující pokyny: – Nářadí vždy přiložte zadní hranou stolu pily k pevnému dorazu. – Při práci s vodicí lištou přiložte nářadí k do razu proti zpětnému rázu FS-RSP (příslu šenství) [11-4] , který je upevněný na vodicí liště. Postup ► Nasaďte nářadí na obrobek a přiložte ho k dorazu (dorazu proti zpětnému rázu). ► Zapněte nářadí. ► Pomalu zatlačte nářadí dolů na nastavenou hloubku řezu a posouvejte ho ve směru ře zu. Značky [9-1] ukazují při maximální hloubce ře zu a použití vodicí lišty nejpřednější a nejzadněj ší bod řezu pilového kotouče (Ø 160 mm).

8.11 Sádrovláknité a cementovláknité desky

Kvůli vysoké prašnosti doporučujeme používat kryt ABSA-TS55 (příslušenství), který lze na montovat ze strany na ochranný kryt, a mobilní vysavač Festool. 9 Údržba a ošetřování VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před prováděním údržby a ošetřování vždy vyjměte z elektrického nářadí akumulátor. ► Všechny práce údržby a opravy, které vyža dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis. Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/ sluzby Používejte jen originální náhradní dí ly Festool! Obj. č. na: www.fe stool.cz/sluzby EKAT

Dodržujte následující pokyny: ► Poškozené díly, např. vadnou páčku pro vý měnu nástroje [1-5], musí odborně opravit nebo vyměnit kvalifikovaný servis, pokud není v návodu k obsluze uvedeno jinak. ► Zkontrolujte stav a bezchybnou funkci vrat né pružiny, která tlačí celou pohonnou jed notku do horní chráněné koncové polohy. ► Pro zajištění cirkulace vzduchu musí být chladicí otvory v krytu vždy volné a čisté. ► Ze všech otvorů elektrického nářadí vysajte úlomky, třísky a piliny. Nikdy neotevírejte ochranný kryt [1-22]. ► Připojovací kontakty elektrického nářadí, nabíječky a akumulátory udržujte čisté. ► Po práci se sádrovláknitých a cementovlá knitých desek nářadí obzvláště důkladně vy čistěte. Vyčistěte větrací otvory elektrického nářadí a vypínač suchým stlačeným vzdu chem bez oleje. V opačném případě se může sádrový prach usadit uvnitř elektrického ná řadí a na vypínači a ve spojení s vlhkostí ve vzduchu zatvrdnout. To může způsobit po škození spínacího mechanismu.

9.1 Naostřené pilové kotouče

Pomocí nastavovacího šroubu [10-1] lze přesně nastavit hloubku řezu naostřených pilových ko toučů. ► Nastavte hloubkový doraz [10-2] na 0 mm (s vodicí lištou). ► Odjistěte pilu a zatlačte ji až nadoraz dolů. ► Zašroubujte nastavovací šroub [10-1] nato lik, aby se pilový kotouč dotýkal obrobku.

9.2 Stůl pily se kýve.

Při nastavení úhlu řezu musí stát stůl pily na rovné ploše. Pokud se stůl pily kýve, musí se nastavení pro vést znovu (kapitola 7.3). 10 Příslušenství Používejte pouze příslušenství a spotřební ma teriál schválený firmou Festool. Viz katalog Fe stool nebo www.festool.com. Český 163Používání jiného příslušenství a spotřebního materiálu může způsobit nespolehlivost elek trického nářadí a těžké úrazy. Kromě popsaného příslušenství nabízí Festool další bohaté systémové příslušenství, které vám umožní mnohostranné a efektivní používání va šeho nářadí, např.:

• paralelní doraz, rozšíření stolu PA-TS 55

• postranní kryt, drážky ABSA-TS 55

• doraz proti zpětnému rázu FS-RSP

• paralelní doraz FS-PA a prodloužení FS- PA-VL

• multifunkční stůl MFT/3

10.1 Pilové kotouče, ostatní příslušenství

Abyste mohli rychle a čistě řezat různé mate riály, nabízí vám firma Festool pro všechny dru hy použití pilové kotouče přizpůsobené speciál ně pro Vaši pilu Festool.

Vodicí lišta umožňuje přesné, čisté řezy a sou časně chrání povrch obrobku před poškozením. Ve spojení s bohatým příslušenstvím umožňuje vodicí systém provádět přesné úhlové řezy, po kosové řezy a vyřezávání. Možnost upevnění po mocí svěrek [11-5] zajišťuje stabilní upevnění a bezpečnou práci. ► Pomocí obou stavěcích čelistí [11-1] na stavte vůli vedení stolu pily na vodicí liště. Před prvním použitím vodicí lišty nařízněte chránič proti otřepům [11-3]: ► Nastavte otáčky nářadí na stupeň 6. ► Nasaďte nářadí celou vodicí deskou na zadní konec vodicí lišty. ► Zapněte nářadí. ► Zatlačte nářadí pomalu dolů až k maximální nastavené hloubce řezu a bez přerušování nařízněte chránič otřepů po celé délce. Hrana chrániče proti otřepům nyní přesně od povídá řezné hraně. Pro naříznutí zábrany nasaďte vodicí lištu na dřevo, které nebudete potřebovat. 11 Životní prostředí Nářadí nevyhazujte do domovního odpa du! Nářadí, příslušenství a obaly ode vzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy. Pouze EU: Podle evropské směrnice o odpad ních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci. Informace k REACh: www.festool.com/reach 12 Všeobecné pokyny

12.1 Informace k ochraně údajů

Elektrické nářadí obsahuje čip pro automatické uložení údajů o nářadí a provozních údajů. Z uložených údajů nelze vyvozovat žádnou pří mou souvislost s určitými osobami. Údaje lze bezkontaktně načíst pomocí speciál ních zařízení a společnost Festool je používá vý hradně pro diagnostiku závad, provádění oprav a vyřizování záruky a dále pro zlepšování kvality, resp. další vývoj elektrického nářadí. Tyto údaje nejsou – bez výslovného souhlasu zákazníka – využívány nad tento rámec.
