INSTRUKCJA OBSŁUGI TSC 55 K FESTOOL
Deklaracja zgodności UE. Niniejszym oświadcz- amy na własną odpowiedzialność, że produkt ten speł- nia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych. 2006/42/EC, 2014/30/EU
- 5 Elementy urządzenia p. 169
- 6 Akumulator p. 170
- 7 Ustawienia p. 170
- 8 Praca z narzędziem elektrycznym p. 173
- 9 Konserwacja i utrzymanie w czystości p. 175
- 10 Wyposażenie p. 176
- 11 Środowisko p. 177

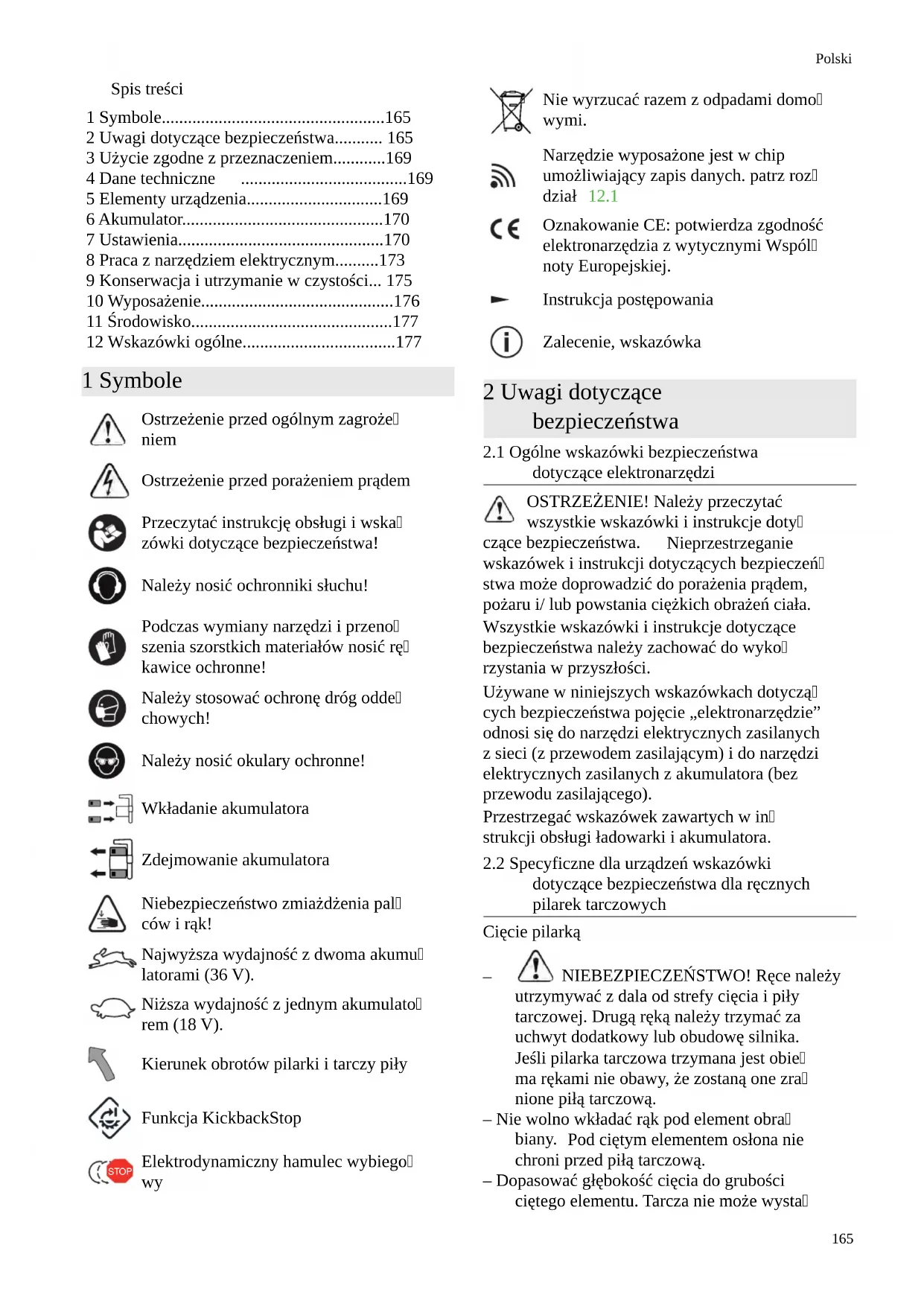

- 12 Wskazówki ogólne 1 Symbole Ostrzeżenie przed ogólnym zagroże niem Ostrzeżenie przed porażeniem prądem Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa! Należy nosić ochronniki słuchu! Podczas wymiany narzędzi i przeno szenia szorstkich materiałów nosić rę kawice ochronne! Należy stosować ochronę dróg odde chowych! Należy nosić okulary ochronne! Wkładanie akumulatora Zdejmowanie akumulatora Niebezpieczeństwo zmiażdżenia pal ców i rąk! Najwyższa wydajność z dwoma akumu latorami (36 V). Niższa wydajność z jednym akumulato rem (18 V). Kierunek obrotów pilarki i tarczy piły Funkcja KickbackStop STOP Elektrodynamiczny hamulec wybiego p. 177
Nie wyrzucać razem z odpadami domo wymi. Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz roz dział
Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Wspól noty Europejskiej. Instrukcja postępowania Zalecenie, wskazówka 2 Uwagi dotyczące bezpieczeństwa
2.1 Ogólne wskazówki bezpieczeństwa
dotyczące elektronarzędzi OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeń stwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała. Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wyko rzystania w przyszłości. Używane w niniejszych wskazówkach dotyczą cych bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego). Przestrzegać wskazówek zawartych w in strukcji obsługi ładowarki i akumulatora.
2.2 Specyficzne dla urządzeń wskazówki
dotyczące bezpieczeństwa dla ręcznych pilarek tarczowych Cięcie pilarką
NIEBEZPIECZEŃSTWO! Ręce należy utrzymywać z dala od strefy cięcia i piły tarczowej. Drugą ręką należy trzymać za uchwyt dodatkowy lub obudowę silnika. Jeśli pilarka tarczowa trzymana jest obie ma rękami nie obawy, że zostaną one zra nione piłą tarczową. – Nie wolno wkładać rąk pod element obra biany. Pod ciętym elementem osłona nie chroni przed piłą tarczową. – Dopasować głębokość cięcia do grubości ciętego elementu. Tarcza nie może wysta Polski 165wać pod ciętym elementem więcej niż na wysokość zęba. – Ciętego elementu w żadnym wypadku nie wolno trzymać w rękach lub na kolanie. Cięty element należy bezpiecznie zamoco wać w stabilnym systemie mocowania. Ważne jest dobre przymocowanie ciętego elementu, aby zminimalizować niebezpie czeństwo kontaktu z ciałem, zaciskami piły tarczowej lub utraty kontroli nad urządze niem. – W przypadku wykonywania prac, podczas których ostrze może natrafić na niewi doczne przewody zasilające, narzędzie na leży trzymać wyłącznie za izolowane po wierzchnie uchwytu. Zetknięcie z przewo dem znajdującym się pod napięciem powo duje, iż również metalowe części urządze nia elektrycznego przewodzą prąd, co pro wadzi do porażenia prądem elektrycznym. – Podczas wykonywania cięć podłużnych na leży zawsze stosować prowadnicę lub prostą krawędź prowadzącą. Wpływa to na zwiększenie dokładności cięcia i zmniejsza możliwość zakleszczenia tarczy. – Należy zawsze używać tarcz o odpowied niej wielkości oraz z odpowiednim otwo rem mocującym (np. o kształcie gwiaź dzistym lub okrągłym). Piły tarczowe, któ re nie pasują do elementów mocujących pi larki, charakteryzują się niedokładnością ruchu obrotowego (bicie) i prowadzą do utraty kontroli nad urządzeniem. – W żadnym wypadku nie wolno stosować uszkodzonych lub nieprawidłowych koł nierzy lub śrub mocujących piłę tarczową. Kołnierze i śruby mocujące piłę tarczową zostały specjalnie skonstruowane dla danej pilarki, w celu zapewnienia optymalnej mo cy i bezpieczeństwa eksploatacji. Odbicie - przyczyny i odpowiednie wskazówki dotyczące bezpieczeństwa pracy – Odbicie to nagła reakcja zahaczonej, zakle szczonej lub niewłaściwie ustawionej tar czy, który powoduje wysunięcie się piły z obrabianego przedmiotu i jej niekontrolo wany ruch użytkownika; – jeśli tarcza pilarska zahaczy lub zakleszczy się w rzazie, zostaje zablokowana, a moc silnika zwraca maszynę w kierunku użyt kownik – jeśli tarcza pilarska jest obrócona lub nie prawidłowo ustawiona, zęby tylnej powierz chni mogą zahaczyć się w elemencie obra bianym, powodując wyrzucenie tarczy z na cięcia i gwałtowny ruch piły w kierunku operatora. Odbicie jest skutkiem nieprawidłowego lub błędnego użycia pilarki. Można go uniknąć sto sując odpowiednie, niżej opisane, środki ostroż ności. – Pilarkę należy trzymać mocno obiema rę kami, ustawiając ramiona w pozycji umoż liwiającej wychwycenie siły odbicia. Nale ży zawsze stać z boku tarczy pilarskiej, w żadnym wypadku nie ustawiać tarczy pi larskiej w jednej linii ze swoim ciałem. Przy odbiciu pilarka może odskoczyć do ty łu, jednakże użytkownik może opanować si łę odbicia, stosując odpowiednie środki os trożności. – Jeśli tarcza zakleszczy się lub w przypad ku przerwania pracy, należy zwolnić prze łącznik i przytrzymać narzędzie w mate riale, aż tarcza całkowicie się zatrzyma. W żadnym wypadku nie wolno próbować wy ciągnąć pilarki z elementu obrabianego ani ciągnąć jej do tyłu, dopóki tarcza się porusza. W przeciwnym razie może dojść do odbicia. Ustalić i usunąć przyczynę za kleszczenia tarczy pilarskiej. – W celu ponownego uruchomienia pilarki, która tkwi w elemencie obrabianym, nale ży wyśrodkować tarczę pilarską w rzazie i sprawdzić, czy zęby nie zahaczyły się w elemencie obrabianym. Ponowne urucho mienie pilarki z zakleszczoną tarczą może spowodować jej wypadnięcie z elementu obrabianego lub odbicie. – Duże płyty należy podpierać w celu zmniejszenia zagrożenia odbiciem, spowo dowanym zakleszczaniem tarczy. Duże płyty mogą wyginać się pod własnym cięża rem. Płyty należy podpierać po obu stro nach, zarówno w pobliżu szczeliny cięcia, jak również przy krawędziach. – Nie wolno stosować stępionych i uszko dzonych tarcz pilarskich. Tarcze pilarskie ze stępionymi lub nieprawidłowo ustawio nymi zębami ze względu na zbyt wąską szczelinę cięcia powodują zwiększone tar cie, zakleszczenie tarczy i odbicie. – Przed przystąpieniem do cięcia zabezpie czyć ustawienia głębokości i kąta cięcia. Jeśli ustawienia ulegną zmianie podczas cięcia, tarcza może się zakleszczyć i może dojść do odbicia. – Szczególną ostrożność należy zachować podczas wykonywania cięć wgłębnych w istniejących ścianach lub innych strefach Polski 166niewidocznych. Zagłębiając się w materiał tarcza może zostać zablokowana przez ukryte obiekty, co powoduje odbicie. Funkcja osłony – Przed każdym użyciem należy sprawdzać, czy osłona zamyka się prawidłowo. Pilarki nie wolno używać, jeśli dolna osłona nie porusza się swobodnie i nie zamyka się bezzwłocznie. Nigdy nie blokować ani nie przywiązywać osłony na stałe; tarcza nie byłaby wówczas chroniona.Niezamierzone upadnięcie pilarki na podłogę może spowo dować wygięcie osłony. Upewnić się, że os łona porusza się swobodnie i nie styka się z tarczą ani z innymi częściami przy wszyst kich kątach cięcia i głębokościach. – Sprawdzić stan i funkcjonowanie sprężyn osłony. Jeśli osłona i sprężyny nie pracują prawidłowo przed kolejnym użyciem, na leży zlecić konserwację narzędzia. Uszko dzone elementy, lepkie pozostałości lub skupiska wiórów sprawiają, że osłona dzia ła z opóźnieniem. – W przypadku cięcia wgłębnego, które nie jest wykonywane pod kątem prostym, na leży zabezpieczyć podstawę pilarki przed przesuwaniem. Przesunięcie boczne może prowadzić do zakleszczenia tarczy i wystą pienia odbicia. – Nie odkładać pilarki na stół warsztatowy ani na podłogę, jeśli tarcza nie jest osło nięta. Nieosłonięta tarcza, która jeszcze się nie zatrzymała, porusza pilarkę w kierunku przeciwnym do kierunku cięcia i tnie wszystko co znajduje się na jej drodze. Na leży zwracać uwagę na czas opóźnienia za trzymania pilarki. Funkcja klina kontrolnego [1-21] (funkcja KickbackStop) – Przy każdej wymianie tarczy pilarskiej oczyścić jednostkę kontrolną [5-4] wy dmuchując zanieczyszczenia lub używając w tym celu pędzelka. Zanieczyszczenia na jednostce kontrolnej mogą negatywnie wpłynąć na działanie funkcji KickbackStop i uniemożliwić hamowanie tarczy pilarskiej. – Nie używać pilarki z wygiętym klinem kon trolnym. Nawet niewielkie uszkodzenia mogą spowolnić hamowanie tarczy pilar skiej.
2.3 Instrukcje bezpieczeństwa dotyczące
zamontowanej fabrycznie tarczy pilarskiej Użytkowanie – Nie wolno przekraczać podanej na narzę dziu najwyższej prędkości obrotowej, względnie trzeba przestrzegać podanego zakresu prędkości obrotowej. – Zamontowana fabrycznie tarcza pilarska jest przeznaczona do użytku wyłącznie z pi larkami tarczowymi. – Podczas wypakowywania i pakowania na rzędzia, jak również w czasie manipulowa nia narzędziem (np. przy montażu w maszy nie) należy postępować z największą sta rannością. Niebezpieczeństwo zranienia bardzo ostrymi ostrzami! – Podczas pracy z narzędziem, noszenie rę kawic ochronnych poprawia chwyt narzę dzia i dodatkowo zmniejsza ryzyko urazów. – Tarcze pilarskie, których korpusy są popę kane, muszą zostać wymienione. Ich napra wa jest niedozwolona. – Nie wolno używać tarcz pilarskich o kon strukcji kompozytowej (lutowane zęby), w których grubość zębów jest mniejsza niż 1 mm. – Narzędzia z widocznymi pęknięciami, z tę pymi lub uszkodzonymi ostrzami nie mogą być stosowane. Montaż i mocowanie – Narzędzia muszą być tak mocowane, aby nie poluzowały się podczas użytkowania. – Podczas montażu narzędzi należy upewnić się, że są zamocowanie na uchwycie narzę dziowym lub powierzchni zaciskowej narzę dzia i że ostrza nie stykają się z innymi ele mentami. – Przedłużanie klucza lub dokręcanie po przez uderzanie młotkiem jest zabronione. – Powierzchnie mocujące muszą być wolne od zanieczyszczeń, smaru, oleju i wody. – Śruby mocujące i nakrętki muszą zostać dokręcone według instrukcji producenta. – Do ustalania średnicy otworu tarczy pilar skich w zależności od średnicy wrzeciona maszyny można używać jedynie pierścieni zamontowanych na stałe, np.: wciskanych lub przyklejonych. Użycie luźnych pierścieni jest niedozwolone. Konserwacja i utrzymanie w należytym stanie – Naprawy i szlifowanie mogą być wykonywa ne wyłącznie przez warsztaty obsługi klien ta Festool lub przez profesjonalistów. Polski 167– Nie wolno zmieniać konstrukcji narzędzia. – Narzędzia należy regularnie odżywiczać i czyścić (środki czyszczące o wartości pH od 4,5 do 8). – Stępione ostrza można oszlifować do mini malnej grubości ostrza 1 mm. – Transportować narzędzie wyłącznie w od powiednim opakowaniu – niebezpieczeń stwo zranienia!
2.4 Dodatkowe wskazówki dotyczące
Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu, okulary ochronne, maskę przeciwpyłową w trakcie prac, podczas których powstaje du ża ilość pyłu, rękawice ochronne podczas obróbki szorstkich materiałów i podczas przezbrajania narzędzia. – W trakcie pracy mogą powstawać szkodli we/ trujące pyły (np. w przypadku powłok zawierających ołów, niektórych rodzajów drewna lub metali). Stykanie się z tymi py łami lub ich wdychanie może stanowić nie bezpieczeństwo dla operatora lub osób znajdujących się w pobliżu. Należy prze strzegać przepisów bezpieczeństwa obo wiązujących w danym kraju. – Dla ochrony zdrowia należy nosić maskę przeciwpyłową P2. W pomieszcze niach zamkniętych należy dbać o wystar czającą wentylację oraz podłączyć urządze nie odsysające. – Elektronarzędzie nie może być wbudowy wane w stół roboczy. Zainstalowanie w sto le roboczym wykonanym przez innego pro ducenta lub samodzielnie może spowodo wać, że elektronarzędzie stanie się niebez pieczne i może doprowadzić do ciężkich wy padków. – Do zasilania elektronarzędzi akumulato rowych nie należy używać zasilaczy lub nieoryginalnych akumulatorów. Nie uży wać do ładowania akumulatorów nieorygi nalnych ładowarek. Zastosowanie wyposa żenia niedopuszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym i/ lub poważnego wypadku. – Sprawdzić, czy elementy obudowy nie wy kazują żadnych uszkodzeń, takich jak rysy lub pęknięci. Uszkodzone części przed uży ciem urządzenia należy oddać do naprawy. – Użyć odpowiednich wykrywaczy, aby na mierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny. Kontakt narzędzia eksploatacyjnego z prze wodem pod napięciem może spowodować pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wy buch. Wdzieranie się w przewód wodny po woduje szkody rzeczowe.
2.5 Obróbka aluminium
Ze względów bezpieczeństwa przy obróbce alu minium należy stosować następujące środki za bezpieczające: – Należy nosić okulary ochronne! – Podłączyć elektronarzędzie do odpowied niego odkurzacza z antystatycznym wężem ssącym. – Regularnie czyścić elektronarzędzie ze zło gów pyłu w obudowie silnika. – Zastosować tarczę do aluminium. – Zamknąć okienko kontrolne/zabezpiecze nie przed sypaniem wiórów. – Przy cięciu płyt należy stosować smarowa nie naftą. Cienkościenne profile (do 3 mm) mogą być obrabiane bez smarowania.
Wartości obliczone zgodnie z EN 62841 wynoszą zazwyczaj: Poziom ciśnienia akustyczne
=95 dB(A) Poziom mocy akustycznej L
=106 dB(A) Tolerancja błędu K = 5 dB OSTROŻNIE Parametry emisji Uszkodzenie słuchu ► Używać ochronników słuchu. Wartość emisji wibracji a
(suma wektorowa w trzech kierunkach) oraz tolerancja błędu K us talone wg EN 62841: Cięcie drewna
Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi, Polski 168– nadają się do tymczasowej oceny obciąże nia wibracjami i hałasem podczas użytko wania, – odnoszą się do głównych zastosowań elek tronarzędzia. OSTROŻNIE Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane go elementu. ► Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia. ► W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środ ki bezpieczeństwa, w celu ochrony użyt kownika. 3 Użycie zgodne z przeznaczeniem Zagłębiarka akumulatorowa przeznaczona jest do cięcia drewna, materiałów drewnopodob nych, materiałów pilśniowych wiązanych gip sem i cementem, jak również tworzyw sztucz nych. Oferowane przez firmę Festool specjalne piły tarczowe do aluminium umożliwiają stoso wanie tego urządzenia również do cięcia alumi nium. Nie wolno obrabiać materiałów zawierających azbest. Nie używać krążków ściernych i diamentowych. Elektronarzędzie nadaje się do użytku z akumu latorami Festool serii BP o takiej samej klasie napięcia. Elektronarzędzie może być użytkowane wyłącz nie przez profesjonalistów lub osoby przeszko lone. W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność pono si użytkownik.
3.1 Tarcze pilarskie
Wykorzystywane mogą być wyłącznie tarcze pi larskie o poniższej charakterystyce: – Tarcze pilarskie zgodnie z EN 847-1 – Średnica tarczy pilarskiej 160 mm – Szerokość cięcia 1,8 mm – Otwór mocujący 20 mm – Grubość tarczy 1,1-1,4 mm – do prędkości obrotowych do 9500 min
Tarcze pilarskie Festool spełniają wymogi nor my EN 847-1. Ciąć tylko materiały, do których zgodnie ze swoim przeznaczeniem przewidziana jest tarcza pilarska. 4 Dane techniczne Zagłębiarka akumulatorowa TSC 55 KEB Napięcie silnika 18 - 2 x 18 V Prędkość obrotowa (bieg ja łowy) 1 x 18 V
Prędkość obrotowa (bieg ja łowy) 2 x 18 V
Nastawianie skosu -1° do 47° Głębokość cięcia przy usta wieniu 0°
Głębokość cięcia przy usta wieniu 45°
Wymiary tarczy pilarskiej 160 x 1,8 x 20 mm Ciężar według procedury EP TA 01:2014 (z 2 akumulatora mi BP 18 Li 5,2 AS) 5,3 kg Ciężar bez akumulatora 3,9 kg 5 Elementy urządzenia [1-1] Uchwyty [1-2] Pokrętła do ustawiania kątów [1-3] Skala kąta [1-4] Odblokowanie funkcji podcięcia -1° bis 47° [1-5] Dźwignia wymiany narzędzia [1-6] Zabezpieczenie przełącznika [1-7] Włącznik/Wyłącznik [1-8] Króciec ssący [1-9] Przycisk zwalniania akumulatora [1-10] Szczęki prowadzące [1-11] Przycisk wyświetlania pojemności akumulatora [1-12] Regulacja prędkości obrotowej [1-13] Wyświetlania pojemności akumulato
[1-14] Dioda LED statusu funkcji Kickback Stop Polski 169[1-15] Przycisk WYŁĄCZENIA funkcji Kick backStop [1-16] Śruba regulacyjna do ustawiania głę bokości cięcia naostrzonych tarcz pi larskich [1-17] Ogranicznik głębokości cięcia [1-18] Wskaźnik cięcia [1-19] Okienko kontrolne/ Zabezpieczenie przed sypaniem wiórów [1-20] Zabezpieczenie przeciwodpryskowe [1-21] Klin kontrolny [1-22] Pokrywa ochronna [1-23] podzielona skala dla ogranicznika głębokości cięcia (z/ bez szyny prowa dzącej Wymienione ilustracje znajdują się na początku i na końcu niniejszej instrukcji eksploatacji. Niektóre z przedstawionych lub opisanych ak cesoriów nie wchodzą w zakres dostawy. 6 Akumulator Przed założeniem akumulatora sprawdzić złą cze akumulatora pod kątem czystości. Zanie czyszczenie złącza akumulatora może utrud niać prawidłowy kontakt i prowadzić do uszko dzenia styków. Zaburzony kontakt może spowodować prze grzanie i uszkodzenie urządzenia. [2a] Zdjąć akumulator. [2b]
lick Założyć akumulator aż do za blokowania. Uwaga! Eksploatacja urządzenia jest do zwolona tylko po spełnieniu następujących warunków [2C]: Włożone są obydwa akumulatory. Najwyższa wydajność z dwoma akumulatorami (36 V). Włożony jest tylko dolny akumulator. Niższa wydajność z jednym akumulatorem (18 V).
6.1 Wskaźnik pojemności
Wskaźnik pojemności [1-13] wskazuje po naciś nięciu przycisku [1-11] stan naładowania aku mulatora przez ok. 2 s: 70‑100% 40‑70% 15‑40% < 15%
Zalecenie: Naładować akumulator przed dalszym użytkowaniem. Dalsze informacje dotyczące ładowarki i akumulatora ze wskazaniem pojemności można znaleźć w instrukcjach obsługi ła dowarki i akumulaora. 7 Ustawienia OSTRZEŻENIE Niebezpieczeństwo zranienia ► Przed rozpoczęciem konserwacji elektro narzędzia, odłączyć od niego akumulator.
7.1 Elektronika [Układ elektroniczny]
Łagodny rozruch Elektronicznie regulowany łagodny rozruch za pewnia uruchamianie narzędzia bez szarpnięć. Stała prędkość obrotowa Prędkość obrotowa silnika utrzymywana jest elektronicznie na stałym poziomie. Dzięki temu nawet przy obciążeniu osiągana jest stała pręd kość szlifowania. Regulacja prędkości obrotowej Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-12] bezstopniowo w zakresie regulacji prędkości obrotowej (patrz dane techniczne). Pozwala to na optymalne do stosowanie prędkości cięcia do danej powierz chni. Prędkość obrotowa w zależności od materiału drewno lite (twarde, miękkie) 6 płyty wiórowe i pilśniowe 3 ‑ 6 drewno równoległowarstwowe, płyty stolarskie, płyty fornirowane i powleka
laminat, materiały mineralne 4 ‑ 6 płyty wiórowe i pilśniowe związane z gipsem i cementem 1 ‑ 3 płyty i profile aluminiowe do 15 mm 4 ‑ 6 Polski 170Prędkość obrotowa w zależności od materiału tworzywa sztuczne, tworzywa sztuczne wzmacniane włóknem szklanym (GfK), papier i tkaniny 3 ‑ 5 szkło akrylowe 4 ‑ 5 Ogranicznik prądu Przy maksymalnym przeciążeniu ogranicznik prądu zapobiega poborowi prądu większego niż dopuszczalny. Może doprowadzić to do zmniej szenia prędkości obrotowej silnika. Po zmniej szeniu obciążenia silnik natychmiast zwiększa swoją prędkość obrotową. Hamulec Pilarka jest wyposażona w elektroniczny ha mulec. Po wyłączeniu tarcza zostaje elektro nicznie zatrzymana w ciągu ok. 2 sekund. Zabezpieczenie przed nadmiernym wzrostem temperatury W przypadku wysokiej temperatury silnika na stępuje zmniejszenie dopływu prądu i prędkości obrotowej. Narzędzie pracuje z mniejszą mocą, co ma na celu umożliwienie szybkiego chłodze nia poprzez wentylację silnika. Po schłodzeniu elektronarzędzie uruchomi się samoczynnie.
7.2 Ustawianie głębokości cięcia
Głębokość cięcia można ustawić na 0 - 55 mm prowadnicy [3-1]. Agregat pilarski można docisnąć do dołu aż do ustawionej głębokości cięcia. Głębokość cięcia bez szyny prowadzą cej maks. 55 mm +FS głębokość cięcia z szyną prowadzącą
7.3 Ustawianie kąta cięcia
między 0° a 45°: ► Odkręcić pokrętła.[4-1] ► Odchylić agregat pilarski do wybranego kąta cięcia [4-2]. ► Dokręcić pokrętła.[4-1] Obydwie pozycje (0° oraz 45°) ustawione są fabrycznie i mogą zostać wyregulowane przez serwis. Podczas cięcia pod kątem ustawić okien ko kontrolne/ zabezpieczenie przeciwod pryskowe w najwyższej pozycji! na podcięcie -1° i 47°: ► Odchylić agregat pilarski w opisany powyżej sposób do pozycji krańcowej (0°/45°). ► Lekko wyciągnąć blokadę [4-3]. ► W celu wykonania podcięcia -1° należy do datkowo wyjąć blokadę [4-4]. Agregat pilarski opadnie na pozycję -1°/47°. ► Dokręcić pokrętła.[4-1]
7.4 Wybór tarczy pilarskiej
Tarcze pilarskie Festool są oznaczone koloro wym okręgiem. Kolor okręgu oznacza materiał, do którego przeznaczona jest tarcza pilarska. Przestrzegać wymogów technicznych dotyczą cych tarczy pilarskiej (patrz rozdział 3.1). Kolor Materiał Symbol żółty drewno czerwony laminat, materiały mineralne HPL/TRESPA
zielony płyty wiórowe i pilś niowe związane z gipsem i cementem niebieski aluminium, tworzy wo sztuczne "$3:-
7.5 Wymiana tarczy pilarskiej [5]
OSTROŻNIE Niebezpieczeństwo zranienia związane z go rącymi i ostrymi narzędziami ► Nie stosować stępionych ani uszkodzonych narzędzi. ► Przy obsłudze narzędzie stosować rękawi ce ochronne. OSTRZEŻENIE Niebezpieczeństwo zranienia ► Przed rozpoczęciem konserwacji elektro narzędzia, odłączyć od niego akumulator. Polski 171Zdjąć tarczę pilarską ► Przed wymianą tarczy pilarskiej odchylić pi larkę do pozycji 0° i ustawić maksymalną głębokość cięcia. ► Przestawić dźwignię [5-2] do oporu. Dźwig nię uruchamiać wyłącznie wtedy, gdy pilar ka nie pracuje! ► Wcisnąć agregat tnący do dołu aż do jego zablokowania. Agregat znajduje się w górnym położeniu bloko wania [A]. ► Odkręcić śrubę [5-8] kluczem imbuso wym [5-2]
► Zdjąć tarczę pilarską [5-7]
Czyszczenie jednostki kontrolnej OSTRZEŻENIE! Zanieczyszczenia na jednostce kontrolnej mogą negatywnie wpłynąć na działa nie funkcji KickbackStop i uniemożliwić hamo wanie tarczy pilarskiej. ► Trzymać agregat pilarski za uchwyt, za mknąć dźwignię [5-2] i przesunąć agregat pilarski całkowicie do dołu. ► Ponownie otworzyć dźwignię [5-2] i zablo kować agregat pilarski. Agregat znajduje się w dolnym położeniu bloko wania [B]. ► Wyczyścić jednostkę kontrolną [5-4] po przez wydmuchanie lub używając pędzelka. Zakładanie tarczy pilarskiej OSTRZEŻENIE! Sprawdzić śruby i kołnierz pod kątem zabrudzenia i stosować wyłącznie czyste i nieuszkodzone części! ► Trzymaj pilarkę za uchwyt i przełożyć dźwignię [5-2] do oporu. ► Ustawić agregat pilarski ponownie w gór nym położeniu zablokowania. ► Założyć nową tarczę pilarską. OSTRZEŻENIE! Kierunek obrotów tarczy pi larskiej [5-6] i pilarki [5-3] musi być taki sam! W przypadku nieprzestrzegania tego wymogu może dojść do poważnych obrażeń. ► Nałożyć kołnierz zewnętrzny w taki spo sób [5-5], aby zaczepy weszły w wyżłobienie w kołnierzu wewnętrznym. ► Dokręcić śrubę [5-8]. ► Trzymać agregat pilarski za uchwyt, za mknąć dźwignię [5-2] i przesunąć agregat pilarski z powrotem do góry .
7.6 Zakładanie okienka kontrolnego/
zabezpieczenia przeciwodpryskowego Okienko kontrolne (przezroczyste) [6-1] za pewnia ogląd tarczy pilarskiej i optymalizuje od sysanie pyłu. Zabezpieczenie przeciwodpryskowe (zielo ne) [6-2] dodatkowo polepsza jakość krawędzi cięć górnej powierzchni ciętego elementu, wy konywanych pod kątem 0°. ► Założyć zabezpieczenie przeciwodprysko we [6-2]
► Dokręcić pokrętło [6-3] przez otwór podłuż ny w zabezpieczeniu przeciwodpryskowym. ► Zwracać uwagę na to, aby nakrętka [6-4] była prawidłowo osadzona w zabezpieczeniu przeciwodpryskowym. ► OSTROŻNIE! Używać tylko pokrętła, które zostało załączone do pogłębiarki. Pokrętło od innej pilarki może być zbyt długie i bloko wać brzeszczot piły. Nacinanie zabezpieczenia przeciwodprysko wego Przed pierwszym użyciem zabezpieczenie prze ciwodpryskowe należy naciąć: ► Ustawić maszynę na maksymalną głębo kość cięcia. ► Ustawić prędkość obrotową maszyny na po ziom 6. ► W celu nacięcia zabezpieczenia przeciwod pryskowego umieścić maszynę na fragmen cie drewna.
OSTRZEŻENIE Zagrożenie zdrowia spowodowane pyłami ► Nigdy nie pracować bez odsysania pyłu. ► Przestrzegać przepisów obowiązujących w danym kraju. ► Podczas cięcia materiałów rakotwórczych zawsze korzystać z odpowiedniego odku rzacza mobilnego, zgodnie z przepisami krajowymi. Nie używać pojemnika na pył. Odsysanie własne ► Zamocować łącznik [7-1] worka na pył [7-2] obracając go w prawą stronę na króćcu ssą cym [7-3]
► Aby opróżnić, zdjąć łącznik worka na pył z króćca ssącego obracając go w lewą stronę. Zapchanie osłony może zaburzać funkcje bez pieczeństwa. Aby uniknąć zapchania należy uży wać odkurzacza mobilnego z ustawioną pełną mocą ssania. Podczas piłowania (np. MDF) mogą powstawać ładunki elektrostatyczne. Należy wtedy używać odkurzacza mobilnego z antystatycznym wężem ssącym. Polski 172Odkurzacz mobilny Festool Do króćca ssącego [7-1] można podłączyć od kurzacz mobilny Festool o średnicy węża odsy sającego 27/32 mm lub 36 mm (36 mm to roz miar zalecany ze względu na niebezpieczeństwo zatkania). Złączkę węża ssącego Ø 27 należy wetknąć z złączkę kątową [7-4]. Złączkę węża ssącego Ø 36 należy wetknąć z złączkę kątową [7-4]. OSTROŻNIE! Przy użyciu antystatycznego wąż ssącego może dojść do naładowania statyczne go. Użytkownik może zostać porażony prądem elektrycznym, a elektronika elektronarzędzia może zostać uszkodzona. 8 Praca z narzędziem elektrycznym Podczas pracy należy przestrzegać wszystkich opisanych na początku wska zówek bezpieczeństwa oraz następujących za sad: Przed rozpoczęciem pracy – Przed każdym użyciem sprawdzić, czy jed nostka napędowa z tarczą pilarską prawid łowo i całkowicie odchyla się do wnętrza obudowy ochronnej do pozycji wyjściowej u góry. Nie należy używać pilarki, jeżeli górna pozycja końcowa nie zostaje osiągnięta. Nigdy nie blokować ani nie mocować od chylanej jednostki napędowej na konkretnej głębokości cięcia. Tarcza pilarska nie była by wtedy chroniona. . – Przed każdym zastosowaniem skontrolo wać działanie elementu zagłębiającego i używać maszyny tylko wtedy, gdy działa ona prawidłowo. – Sprawdzić odpowiednie ułożenie tarczy pi larskiej. – Przed każdym użyciem pilarki sprawdzić działanie funkcji KickbackStop (patrz roz dział 8.7
– OSTROŻNIE! Niebezpieczeństwo przegrza nia! Przed użyciem należy upewnić się, że akumulator jest bezpiecznie zablokowany na miejscu. – Przed przystąpieniem do pracy należy upewnić się, czy pokrętło [1-2] jest dokrę cone. – Upewnić się, że wąż ssący nie zahaczył się na całej długości cięcia na obrabianym ele mencie, na podpórce elementu roboczego ani na podłodze. – Zamocować element obrabiany w taki spo sób, aby nie mógł poruszyć się w czasie ob róbki. – Położyć obrabiany element tak, aby nie był naprężony i równo. Podczas pracy – Do pracy zawsze całkowicie rozstawiać pły tę stołową pilarki. – Podczas pracy trzymać elektronarzędzie zawsze obiema rękami za uchwyty [1-1]. Jest to niezbędny warunek precyzyjnej pra cy i wykonywania cięć wgłębnych. Narzę dzie zagłębiać w elemencie obrabianym po woli i równomiernie. – Elektronarzędzie należy przesuwać w kie runku obrabianego elementu wyłącznie po włączeniu. – Zawsze przesuwać pilarkę do przo du [10-2], nigdy nie ciągnąć jej do tyłu do siebie. – Poprzez dostosowanie prędkości posuwu unikać przegrzania ostrza tarczy pilarskiej, a podczas cięcia tworzyw sztucznych sto pienia tworzywa. Im twardszy jest cięty ma teriał, tym mniejsza powinna być prędkość posuwu. – Nie umieszczać pilarki na stole warsztato wym ani na podłodze, jeżeli tarcza pilarska nie jest całkowicie zabezpieczona osłoną.
8.1 Włączanie/wyłączanie
Przesunąć blokadę włączania [1-6] do góry i nacisnąć włącznik/wyłącznik[1-7] (naciśnięcie= Wł. / zwolnienie = Wył.). Włączenie blokady włączania odblokowuje me chanizm zagłębiający. Agregat tnący może teraz poruszać się na dół. Piła tarczowa wysuwa się przy tym z osłony.
8.2 Akustyczne sygnały ostrzegawcze
Akustyczne sygnały ostrzegawcze rozlegają się przy następujących stanach pracy urządzenia po czym następuje wyłączenie urządzenia: peep ―
Rozładowanie akumula tora lub przeciążenie urządzenia: ► Wymienić akumulator ► Zmniejszyć obciążenie urządzenia Polski 1738.3 Funkcja KickbackStop OSTRZEŻENIE Niebezpieczeństwo zranienia Funkcja KickbackStop nie gwarantuje pełnej ochrony przed odrzutem. ► Zawsze być skoncentrowanym podczas pracy i przestrzegać wszystkich wskazó wek dotyczących bezpieczeństwa i wskazó wek ostrzegawczych. Odrzut podczas pracy może spowodować nieza mierzone uniesienie pilarki. Klin kontrolny [8-1] wykrywa niezamierzone uniesienie (odrzut) pilarki ponad element obra biany lub szynę podczas pracy i uruchamia awa ryjne hamowanie tarczy pilarskiej (ilustra cja 8A). Zmniejsza to ryzyko odrzutu. Nie można go jed nak całkowicie wyeliminować. Dioda LED statusu funkcji KickbackStop Kolor Znaczenie zielony Funkcja KickbackStop jest aktyw na. poma rańczowy Funkcja KickbackStop została zde zaktywowana. miga na poma rańczo
Funkcja KickbackStop nie jest ak tywna. Pilarka została uruchomiona przed dociśnięciem klina kontrol nego do elementu obrabianego lub do szyny prowadzącej. Płyta stoło wa pilarki nie przylega całkowicie do podłoża. Po całkowitym przyłożeniu, dioda LED zmienia kolor na zielony. W przeciwnym razie należy spraw dzić funkcję KickbackStop (patrz rozdział 8.7) Miga na czerwo
Funkcja KickbackStop została uru chomiona.
8.4 Niezamierzona aktywacja funkcji
KickbackStop Podczas pracy bez szyny prowadzącej na nie równym elemencie obrabianym, funkcja Kick backStop może zostać przypadkowo urucho miona (ilustracja 8c
Klin kontrolny [8-1] bada element obrabiany. Podczas wykonywania cięcia wgłębnego w ele mencie obrabianym, położenie klina kontrolne go odpowiada położeniu występującemu przy podniesieniu w elementu obrabianego lub szyny prowadzącej.Dlatego też uruchamia się funkcja KickbackStop. Może być wtedy konieczne wyłą czenie funkcji KickbackStop (patrz rozdział
8.5 Postępowanie po uruchomieniu funkcji
KickbackStop Wywołane przez niezamierzone podniesienie (odrzut) ► Określić i wyeliminować przyczyny podnie sienia. ► Sprawdzić urządzenie pod kątem uszko dzeń. ► Sprawdzić klin kontrolny pod kątem uszko dzeń. ► Sprawdzić funkcję KickbackStop (patrz roz dział 8.7). Po niezamierzonym uruchomieniu funkcji KickbackStop ► Zwolnić włącznik/ wyłącznik i poczekać, aż dioda LED stanu funkcji KickbackStop prze stanie migać. ► Sprawdź, czy funkcja KickbackStop została wywołana przypadkowo (patrz rozdział 8.4
czy nastąpił odrzut. ► Najpierw podjąć próbę kontynuacji pracy z aktywną funkcją KickbackStop. Wyłącznie wtedy, gdy pracuje się bez szyny, a element obrabiany jest tak nierówny, że uruchomiłby kilka razy funkcję KickbackStop, dezaktywo wać funkcję KickbackStop (patrz roz dział 8.6).
8.6 Praca bez funkcji KickbackStop
OSTRZEŻENIE Niebezpieczeństwo zranienia Gdy funkcja KickbackStop jest zdezaktywo wana, w przypadku niezamierzonego unie sienia tarcza pilarska nie zostanie zatrzyma na. ► Funkcję KickbackStop należy dezaktywo wać tylko wtedy, gdy pracuje się bez szyny, a element obrabiany jest tak nierówny, że wielokrotnie spowodowałoby to niezamie rzone uruchomienie funkcji KickbackStop. Dezaktywacja funkcji KickbackStop ► Nacisnąć przycisk OFF funkcji Kickback Stop. ► W ciągu 10 sekund nacisnąć i przytrzymać przycisk włączania/ wyłączania. Polski 174Funkcja KickbackStop pozostaje nieaktywna do momentu zwolnienia przycisku włączania/ wy łączania. Funkcja KickbackStop może być dezakty wowana tylko przed włączeniem pilarki.
8.7 Sprawdzanie funkcji KickbackStop
OSTRZEŻENIE Niebezpieczeństwo obrażeń ze względu na wystającą tarczę pilarską. ► Przed sprawdzeniem funkcji ustawić głę bokość cięcia na 0 mm. Zalecamy zdjęcie tarczy pilarskiej przed sprawdzeniem funkcji. ► Ustawić głębokość cięcia na 0 mm. ► Umieścić urządzenie na równej i stabilnej powierzchni. ► Włączyć urządzenie. ► W ciągu 5 sekund, w odstępach co najmniej 0,5 sekundy, nacisnąć 4 razy przycisk wyłą czający funkcję KickbackStop. Dioda LED stanu funkcji KickbackStop miga na przemian na czerwono i zielono. ► W ciągu 15 sekund ▷ Docisnąć agregat pilarski do dołu. ▷ Podnieść tył urządzenia i opuść ponow nie. Emitowany jest sygnał dźwiękowy, dioda LED stanu świeci się na zielono. Funkcja Kickback Stop działa poprawnie. Jeśli nie zostanie wyemitowany sygnał dźwięko wy i dioda LED stanu nie zacznie świecić się na zielono, funkcja KickbackStop nie działa pra widłowo. ► Sprawdzić, czy sprawdzenie funkcji zostało przeprowadzone prawidłowo. ► Oczyść jednostkę kontrolną umieszczoną za tarczą pilarską (patrz wymiana tarczy pilar skiej). Jeśli sprawdzenie funkcji nie zakończy się po myślnie, urządzenia nie można używać. Należy skontaktować się z serwisem Festool. .
8.8 Cięcie na „rysę”
Wskaźnik cięcia [9-2] wskazuje przebieg cięcia przy cięciach pod kątem 0° i 45° (bez szyny pro wadzącej).
8.9 Cięcie odcinkowe
Nasadzić maszynę przednią częścią stołu pilar skiego na obrabiany element, włączyć maszynę, docisnąć do ustawionej głębokości cięcia i prze sunąć do przodu w kierunku cięcia.
8.10 Wykonywanie wycięć (cięcia wgłębne)
W celu uniknięcia odbić przy wykonywa niu cięć wgłębnych należy przestrzegać następujących zaleceń: – Zawsze opierać narzędzie tylną krawędzią stołu pilarskiego o stały ogranicznik. – Podczas prac z zastosowaniem szyny pro wadzącej narzędzie przyłożyć do zabezpie czenia przed cofaniem piły FS-RSP (wypo sażenie) [11-4], mocowanego na szynie prowadzącej. Sposób postępowania ► Ustawić narzędzie na elemencie obrabia nym i oprzeć je na ograniczniku (zabezpie czeniu przed cofaniem piły). ► Uruchomić narzędzie. ► Powoli naciskać narzędzie aż do ustawionej głębokości cięcia i przesuwać je w kierunku cięcia. Przy maksymalnej głębokości cięcia i stosowa niu szyny prowadzącej oznaczenia [9-1] wska zują przedni i tylny punkt cięcia tarczy pilarskiej (Ø 160 mm).
8.11 Płyty gipsowe oraz płyty cementowe
gipsowo-włóknowe Ze względu na duże zapylenie zaleca się zasto sowanie osłony bocznej ABSA-TS55 (wyposaże nie) montowanej na kołpaku ochronnym i odku rzacza mobilnego firmy Festool. 9 Konserwacja i utrzymanie w czystości OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed wszelkimi pracami związanymi z konserwacją elektronarzędzia należy wyjąć z niego akumulator. ► Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wyko nywane wyłącznie przez autoryzowany warsztat serwisowy. Serwis i naprawa wyłącznie u pro ducenta i w certyfikowanych warsz tatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis Polski 175Stosować wyłącznie oryginalne częś ci zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis EKAT
Przestrzegać następujących wskazówek:
[1-5] Uszkodzone elementy ochronne i części, np. uszkodzona dźwignia wymiany narzędzi, muszą być profesjonalnie napra wione lub wymienione w autoryzowanym warsztacie, o ile w instrukcji obsługi nie podano inaczej. ► Sprawdzić stan i prawidłowe działanie sprę żyny powrotnej, która utrzymuje całą jed nostkę napędową w górnym, zabezpieczo nym położeniu końcowym. ► Dla zapewnienia cyrkulacji powietrza, otwo ry wlotowe powietrza chłodzącego w obudo wie muszą być zawsze odsłonięte i czyste. ► Aby usunąć odpryski i wióry z elektronarzę dzia, należy odessać je ze wszystkich otwo rów. Nigdy nie otwierać pokrywy ochron nej [1-22]
► Styki przyłączeniowe narzędzia elektryczne go, ładowarki i akumulatora należy utrzy mywać w czystości. ► W przypadku pracy z płytami pilśniowymi wiązanymi gipsem i cementem należy do kładnie czyścić urządzenie. Oczyścić otwory wentylacyjne elektronarzędzia i przełącznik suchym, sprężonym powietrzem bez oleju. W przeciwnym razie w obudowie elektrona rzędzia i na przełączniku mogą osadzać się pyły gipsowe, które następnie utwardzą się w połączeniu z wilgocią z powietrza. Może to prowadzić do uszkodzenia mechanizmu przełączającego
9.1 Ponownie naostrzone tarcze pilarskie
Za pomocą śruby regulacyjnej [10-1] można us tawić dokładną głębokość cięcia dla ponownie naostrzonych tarcz pilarskich . ► Ustawić ogranicznik głębokości cię cia [10-2] na 0 mm (za pomocą szyny pro wadzącej). ► Odblokować agregat pilarski i nacisnąć do oporu w dół. ► Dokręcić śrubę regulacyjną [10-1] do dołu, tak aby tarcza stykała się z elementem ob rabianym.
9.2 Stół pilarski chwieje się
Podczas ustawiania kąta cięcia stół pilar ski musi być ustawiony na równej powierz chni.
Jeśli stół pilarski chwieje się, należy ponow nie przeprowadzić ustawianie (rozdział. 10 Wyposażenie Należy używać wyłącznie wyposażenia i mate riałów eksploatacyjnych dopuszczonych przez firmę Festool. Zobacz Katalog Festool lub od wiedź stronę www.festool.com. Zastosowanie innego wyposażenia i materiału eksploatacyjnego może mieć negatywny wpływ na bezpieczeństwo elektronarzędzia i prowa dzić do ciężkich wypadków. Oprócz opisanych elementów wyposażenia fir ma Festool oferuje dodatkowo kompleksowe wyposażenie systemowe, ułatwiające różnorod ne i efektywne wykorzystanie posiadanej ma szyny, np.:
- Prowadnica równoległa, element rozsze rzający stół PA-TS 55
- Pokrywa boczna, wpusty czołowe ABSA-TS
- Zabezpieczenie przed cofaniem piły FS- RSP
- Prowadnica równoległa FS-PA i przedłuże nie FS-PA-VL
- Stół wielofunkcyjny MFT/3
10.1 Brzeszczoty, wyposażenie dodatkowe
Dla zapewnienia szybkiego i gładkiego cięcia różnych materiałów, firma Festool oferuje do wszystkich zastosowań tarcze pilarskie specjal nie dopasowane do danego urządzenia Festool.
10.2 System prowadzący
Szyna prowadząca umożliwia wykonywanie pre cyzyjnych, czystych cięć i chroni równocześnie powierzchnię ciętego elementu przed uszko dzeniem. W połączeniu z szerokim zakresem wyposaże nia system prowadzący umożliwia wykonywanie dokładnych cięć pod kątem, cięć ukośnych i pa sowań. Możliwość mocowania za pomocą ścis ków śrubowych [11-5] zapewnia niezawodne mocowanie i bezpieczną pracę. ► Ustawić luz prowadnicy stołu pilarskiego na szynie prowadzącej za pomocą obu szczęk nastawczych [11-1]. Przed pierwszym użyciem szyny prowadzącej naciąć zabezpieczenie przeciwodpryskowe [11-3]
► Ustawić prędkość obrotową maszyny na po ziom 6. ► Ustawić urządzenie wraz z całą płytą pro wadzącą przy tylnym końcu szyny prowa dzącej. Polski 176► Włączyć urządzenie. ► Docisnąć urządzenie powoli do ustawionej maks. głębokości cięcia i przyciąć zabezpie czenie przeciwodpryskowe na całej długoś ci, bez zatrzymywania. Krawędź zabezpieczenia przeciwodpryskowego odpowiada teraz dokładnie krawędzi cięcia. W celu nacięcia zabezpieczenia przeciwod pryskowego umieścić szynę prowadzącą na fragmencie drewna. 11 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa kra jowego, zużyte elektronarzędzia podlegają se gregacji i recyklingowi w sposób przyjazny śro dowisku. Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach 12 Wskazówki ogólne
12.1 Informacje o ochronie danych
Elektronarzędzie wyposażone jest w chip służą cy do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawiera ją bezpośrednich danych osobowych. Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, prze prowadzania naprawy czy gwarancji oraz w celu poprawy jakości lub ulepszania elektronarzę dzia. Użycie danych poza wymienionym obsza rem bez wyraźnej zgody Klienta nie jest możli we.
Znak słowny i loga Bluetooth
są zastrzeżonymi znakami towarowymi firmy Bluetooth SIG, Inc. i są używane na podstawie licencji przez TTS Tooltechnic Systems AG & Co. KG a tym samym przez Festool. Polski
