BRUKSANVISNING TSC 55 K FESTOOL

EU-samsvarserklæring. Vi erklærer under ene- ansvar at dette produktet oppfyller alle relevante krav i følgende EU-direktiver og at følgende standarder eller normative dokumenter er blitt lagt til grunn:

10.1 Savklinger, andet tilbehør

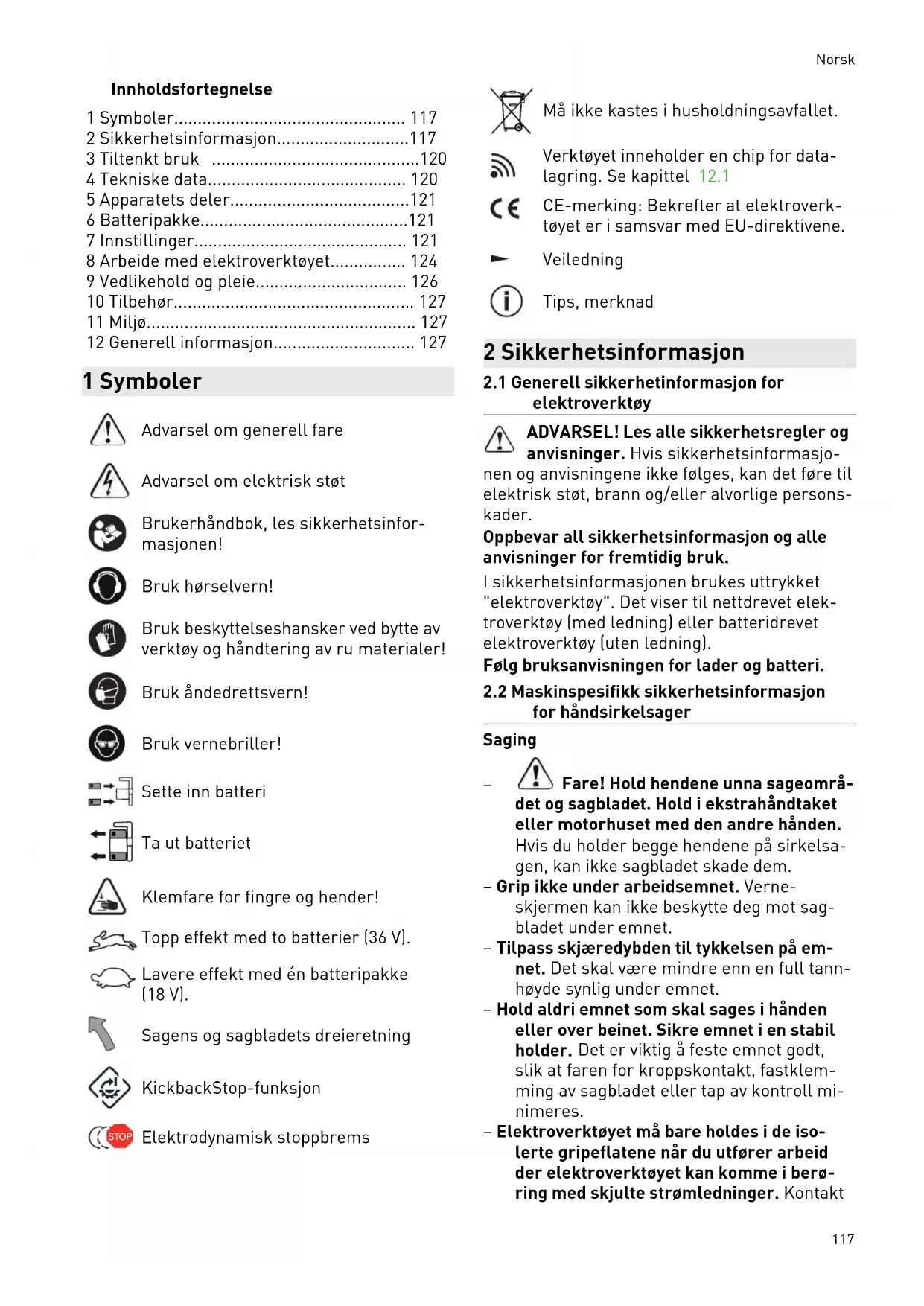

2.1 Generell sikkerhetinformasjon for

elektroverktøy ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjo nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige persons kader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elek troverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning). Følg bruksanvisningen for lader og batteri.

2.2 Maskinspesifikk sikkerhetsinformasjon

Fare! Hold hendene unna sageområ det og sagbladet. Hold i ekstrahåndtaket eller motorhuset med den andre hånden. Hvis du holder begge hendene på sirkelsa gen, kan ikke sagbladet skade dem. – Grip ikke under arbeidsemnet. Verne skjermen kan ikke beskytte deg mot sag bladet under emnet. – Tilpass skjæredybden til tykkelsen på em net. Det skal være mindre enn en full tann høyde synlig under emnet. – Hold aldri emnet som skal sages i hånden eller over beinet. Sikre emnet i en stabil holder. Det er viktig å feste emnet godt, slik at faren for kroppskontakt, fastklem ming av sagbladet eller tap av kontroll mi nimeres. – Elektroverktøyet må bare holdes i de iso lerte gripeflatene når du utfører arbeid der elektroverktøyet kan komme i berø ring med skjulte strømledninger. Kontakt Norsk 117med en spenningsførende ledning setter også metalldelene på elektroverktøyet un der spenning og gir elektrisk støt. – Bruk alltid et anslag eller en rett kantfø ring ved skjæring på langs. Dette forbed rer skjærenøyaktigheten og reduserer mu ligheten for at sagbladet kommer i klem. – Bruk alltid sagblad i riktig størrelse og med passende festeåpning (f.eks. stjerne formet eller rund). Sagblader som ikke passer til monteringsdelene på sagene, vil rotere ujevnt og føre til tap av kontroll. – Bruk aldri skadde eller feil sagbladspenn flenser eller -skruer. Sagbladspennflen sene og -skruene er konstruert spesielt til din sag for å gi optimal ytelse og driftssik kerhet. Rekyl - årsak, og sikkerhetsanvisninger i til knytning til dette – En rekyl er en plutselig reaksjon fra et sag blad som har huket eller klemt seg fast el ler er i feilstilling. Rekyl fører til at sagen løfter seg ukontrollert fra arbeidsemnet og mot brukeren; – hvis sagbladet setter seg fast i en sages palte som opphører, blokkeres det og mo torkraften slår apparatet mot brukeren; – hvis sagbladet blir fordreid i kuttet eller kommer i feil stilling, kan tennene i det bakre området av sagbladet sette seg fast i arbeidsemnet, noe som fører til at sagbla det fyker ut av sagespalten og mot bruke ren. Rekyl skyldes feil bruk av sagen. Det kan unn gås ved at man følger egnede sikkerhetstiltak som de nedenfor. – Hold sagen med begge hender og hold ar mene i en stilling som kan motvirke rekyl kreftene. Hold alltid sagbladet litt til siden for deg, aldri på linje med kroppen din. Ved rekyl kan sirkelsagen sprette bakover, men brukeren kan gjennom egnede tiltak takle rekylkreftene. – Hvis sagbladet kommer i klem eller du må avbryte arbeidet, må du slippe på/av-bry teren og holde sagen stødig i arbeidsem net til sagbladet står helt stille. Prøv aldri å ta sagen ut av arbeidsemnet eller trekke den bakover så lenge sagbladet er i beve gelse, ellers kan det oppstå rekyl. Finn og utbedre årsaken til at sagbladet kom i klem. – Hvis du vil starte en sag som står i ar beidsemnet, må du sentrere sagbladet i sagesporet og kontrollere at sagtennene ikke står fast i arbeidsemnet. Hvis sagbla det er i klem, kan det bevege seg ut av verktøyet eller forårsake rekyl når sagen startes på nytt. – Støtt opp store plater for å unngå fare for tilbakeslag på grunn av et sagblad som kommer i klem. Store plater kan bøye seg under sin egen vekt. Støtt derfor opp plate ne på begge sider, både i nærheten av sag esporet og langs kanten. – Ikke bruk sløve eller skadde sagblader. Sagblader med sløve eller feiljusterte ten ner forårsaker økt friksjon, at sagbladet kommer i klem og rekyl på grunn av for smalt sagespor. – Før sagingen må du stramme til skjære dybde- og skjærevinkelinnstillingene. Dersom innstillingene endrer seg under sagingen, kan sagbladet sette seg fast og forårsake rekyl. – Vær spesielt forsiktig ved "dykkutt" i eksi sterende vegger eller andre områder du ikke kan se. Sagblader som dykker ned i arbeidsemnet, kan blokkeres av skjulte ob jekter i områder du ikke kan se, og forårsa ke rekyl. Verneskjermens funksjon – Hver gang før bruk må du kontrollere at verneskjermen lukkes som den skal. Ikke bruk sagen hvis verneskjermen ikke beve ges fritt og ikke lukkes umiddelbart. Du må aldri klemme fast eller binde fast ver neskjermen. I så fall vil sagbladet være ubeskyttet. Hvis du uforvarende mister sagen i gulvet, kan verneskjermen bli bøyd. Påse at verneskjermen beveges fritt og ik ke kommer i berøring med sagbladet eller andre deler i noen som helst skjærevinkler og -dybder. – Kontroller tilstanden og funksjonen til fjæren i verneskjermen. Gjennomfør ved likehold på apparatet før bruk dersom verneskjerm og fjær ikke fungerer som de skal. Skadde deler, klistrende avleiringer eller oppsamling av spon fører til at verne skjermen reagerer tregt. – Ved "dykkutt" som ikke utføres i rett vin kel, må du sikre grunnplaten mot å for skyves. Forskyvning til siden føre til at sag bladet klemmes fast og det kan oppstå re kyl. – Ikke legg sagen på arbeidsbenken eller gulvet uten at verneskjermen dekker sag bladet. Et ubeskyttet sagblad som ikke har stanset helt, beveger sagen mot sageret Norsk 118ningen og sager det som står i veien for den. Ta hensyn til sagens etterløpstid. Funksjonsdyktig kile [1-21] (KickbackStop- funksjon) – Hver du skifter sagblad, må du rengjøre følerenheten [5-4] med blåsing eller pen sel. Dersom følerenheten blir tilsmusset, kan dette ha negativ innvirkning på Kick backStop-funksjonen og hindre bremsing av sagbladet. – Ikke bruk sagen dersom kilen er bøyd. Selv en liten skade kan sinke bremsingen av sagbladet.

2.3 Sikkerhetsanvisninger for det

forhåndsmonterte sagbladet Bruk – Maks. turtall som er oppgitt på sagbladet, må ikke overskrides, og turtallsområdet må overholdes. – Det forhåndsmonterte sagbladet er uteluk kende beregnet på bruk i sirkelsager. – Vær svært forsiktig ved ut- og nedpakking av verktøyet samt ved håndtering (f.eks. montering i maskinen). Fare for skader på grunn av de svært skarpe sagbladene! – Bruk vernehansker når du håndterer verk tøyet. Dette gir bedre grep om verktøyet, og skaderisikoen reduseres. – Skift ut sirkelsagbladet hvis bladsegmentet er sprukket. Det er ikke tillatt å reparere dette. – Sirkelsagblader hvor tennene er loddet på, må ikke brukes lenger når sagtanntykkel sen er mindre enn 1 mm. – Verktøy med synlige sprekker, sløve eller skadde skjær skal ikke brukes. Montering og feste – Verktøyet må festes slik at det ikke løsner under bruk. – Når verktøyet monteres, er det viktig å pas se på at det spennes fast på verktøynavet eller verktøyets fastspenningsflate, og at skjærene ikke berører andre komponenter. – Det er ikke tillatt å forlenge nøkkelen eller stramme ved hjelp av hammerslag. – Spennflatene må rengjøres for tilsmussing, fett, olje og vann. – Strammeskruene må trekkes til i henhold til veiledningen fra produsenten. – Når man skal tilpasse sirkelsagbladets hulldiameter etter maskinens spindeldia meter, er det kun tillatt å bruke festede ringer, f.eks: ringer som er presset inn, el ler ringer som er klebet fast. Det er ikke tillatt å bruke løse ringer. Vedlikehold og pleie – Reparasjoner og slipearbeider skal kun ut føres på Festools kundeserviceverksteder eller av andre fagfolk. – Konstruksjonen av verktøyet skal ikke en dres. – Fjern harpiks fra verktøyet regelmessig og rengjør det regelmessig (rengjøringsmid del med pH-verdi mellom 4,5 og 8). – Sløve skjær på fastspenningsflaten kan et terslipes inntil en minste skjærtykkelse på 1 mm. – Verktøyet skal kun transporteres i egnet emballasje – fare for personskade!

Bruk egnet personlig verneutstyr: Hørsel vern, vernebriller, støvmaske ved arbeid som støver, vernehansker ved bearbeiding av råmateriale og ved bytte av verktøy. – Når du arbeider, kan det dannes skadelig/ giftig støv (for eksempel fra blyholdig ma ling, enkelte treslag eller metaller). Berø ring eller innånding av dette støvet kan ut gjøre en fare for operatøren eller andre personer som befinner seg i nærheten. Følg sikkerhetsforskriftene som gjelder for ditt land. – Bruk P2-åndedrettsvern som beskyt telse. I lukkede rom må du sørge for til strekkelig lufting og koble til en støvsuger. – Dette elektroverktøyet må ikke monteres i et arbeidsbord. Montering i arbeidsbord fra andre produsenter eller hjemmelagde ar beidsbord kan føre til at elektroverktøyet blir mindre sikkert å bruke. Det kan føre til alvorlige ulykker. – Ikke bruk det batteridrevne elektroverk tøyet med strømadaptere eller batterier fra andre produsenter. Ikke lad batteriet med ladere fra andre produsenter. Bruker du tilbehør som ikke er godkjent av produ senten, kan dette føre til elektrisk støt og/ eller alvorlige ulykker. – Kontroller om komponentene i huset har skader som revner eller rissdannelser. Få reparert skadde deler før elektroverktøyet brukes. Norsk 119– Bruk søkeutstyr for å lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vann- eller gassleverandør. Der som verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassled ninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader.

2.5 Bearbeidelse av aluminium

Når du arbeider med aluminium, må du av sik kerhetsmessige årsaker ta hensyn til følgende: – Bruk vernebriller! – Koble elektroverktøyet til en egnet avsug sinnretning med antistatisk sugeslange. – Fjern støvavleiringer fra motorhuset på elektroverktøyet med jevne mellomrom. – Bruk et aluminiumsagblad. – Lukk kontrollvinduet/sponbeskyttelsen. – Ved saging av plater må du smøre med pe troleum. Tynnveggede profiler (inntil 3 mm) kan bearbeides uten smøring.

2.6 Støyemisjonsverdier

106 dB(A) Usikkerhet K = 5 dB FORSIKTIG Støy under arbeidet Hørselsskadelig ► Bruk hørselvern. Svingningsemisjonsverdi a

(vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 62841: Saging av tre

De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner, – men kan også brukes til en foreløpig vur dering av vibrasjons- og støybelastning ved bruk, – og representerer de viktigste bruksområ dene for elektroverktøyet. FORSIKTIG Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsem ne som bearbeides. ► Den faktiske belastningen under den totale arbeidssyklusen må evalueres. ► Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren. 3 Tiltenkt bruk Den batteridrevne håndsirkelsagen er kon struert for saging av treverk, trelignende mate rialer, gips- og sementfiberplater samt plast. Med Festools spesialsagblad for aluminium kan maskinen også brukes til å sage aluminium. Du må ikke sage i asbestholdige materialer. Ikke bruk kappe- eller slipeskiver. Elektroverktøyet egner seg til bruk med Fe stool-batterier i serien BP i samme spennings klasse. Dette elektroverktøyet skal bare brukes av fag folk og opplærte personer. Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

Skråstilling -1° til 47° Skjæredybde ved 0° 0-55 mm Norsk 120Batteridrevet dykksag TSC 55 KEB Skjæredybde ved 45° 0-43 mm Sagbladmål 160 x 1,8 x 20 mm Vekt i henhold til EPTA-pro sedyre 01:2014 (med 2 bat teripakker BP 18 Li 5,2 AS) 5,3 kg Vekt uten batteripakke 3,9 kg 5 Apparatets deler [1-1] Håndtak [1-2] Vridere for vinkelinnstilling [1-3] Vinkelskala [1-4] Opplåsingsinnretninger for baksnitt -1° til 47° [1-5] Hendel til verktøyskifte [1-6] Innkoblingssperre [1-7] Av/på-bryter [1-8] Avsugsstuss [1-9] Knapp for å løsne batteripakken [1-10] Kjeve [1-11] Knapp for kapasitetsindikator på bat teripakken [1-12] Turtallsregulering [1-13] Kapasitetsindikator på batteripakken [1-14] Status-LED KickbackStop-funksjon [1-15] Knapp KickbackStop-funksjon OFF. [1-16] Innstillingsskrue for skjæredybde for etterslipte sagblad [1-17] Skjæredybdeanlegg [1-18] Snittindikator [1-19] Kontrollvindu/sponbeskyttelse [1-20] Flisbeskyttelse [1-21] Kil [1-22] Beskyttelsesdeksel [1-23] Todelt skala for skjæredybdeanlegg (med/uten styreskinne) Bildene det henvises til, finnes foran og bak i bruksanvisningen. Det tilbehøret som er avbildet eller beskrevet, følger ikke nødvendigvis med. 6 Batteripakke Før du setter inn batteripakken, må du kontrol lere at batterikoblingen er ren. Dersom batteri koblingen er tilsmusset, kan dette hindre kor rekt kontakt og føre til skader på kontaktene. Ødelagt kontakt kan føre til overoppheting og skader på apparatet. [2a] Ta ut batteripakken. [2b]

lick Sett inn batteripakken – helt til den går i inngrep. Merk! Det er bare mulig å bruke maskinen under følgende betingelser [2C]

Laminat, mineralske bygningsmateria ler 4–6 Gipsplater og sementspon- og fiberpla ter 1–3 Aluminiumsplater og -profiler inntil 15 mm 4–6 Kunststoff, fiberforsterket kunststoff (glassfiberkunststoff), papir og vevet materiale 3–5 Akrylglass 4–5 Strømbegrensning Strømbegrensningen hindrer for høye strøm mer ved ekstrem overbelastning. Dette kan føre til redusert motorturtall. Etter at maskinen er avlastet, starter motoren igjen med en gang. Brems Sagen har en elektronisk brems. Når sagen slås av, stanser sagbladet helt innen ca. 2 se kunder. Temperatursikring Ved for høy motortemperatur reduseres strøm forsyningen og turtallet. Elektroverktøyet går med redusert effekt for å muliggjøre rask av kjøling via motorventilasjonen. Etter avkjølin gen starter elektroverktøyet automatisk igjen.

7.2 Stille inn skjæredybde

Kuttedybden kan stilles inn fra 0-55 mm på dybdeanlegget [3-1]. Nå kan sagaggregatet trykkes ned til angitt skjæredybde. Skjæredybde uten styreskinne maks. 55 mm +FS Skjæredybde med styreskinne maks. 51 mm

7.3 Still inn skjærevinkel

mellom 0° og 45°: ► Åpne vriderne [4-1]

De to posisjonene (0° og 45°) er innstilt fra fabrikken og kan etterjusteres av kunde service. Skyv vinduet/splintbeskyttelsen til øverste posisjon ved vinkelkutt. ved bakkutt –1° og 47°: ► Sving sageaggregatet til endeposisjon (0°/ 45°) som beskrevet ovenfor. ► Trekk låsen [4-3] litt ut. ► Ved -1°-bakkutt må du i tillegg trekke ut lå sen [4-4]. Sagaggregatet faller i –1°/47°-stilling. ► Lukk vriderne [4-1].

Grønt Gipsplater og sements pon- og fiberplater Blått Aluminium, plast "$3:- Norsk 1227.5 Bytte sagblad [5] FORSIKTIG Fare for personskader på grunn av varmt og skarpt innsatsverktøy ► Ikke bruk sløvt eller defekt verktøy. ► Bruk hansker ved håndtering av innsat sverktøy. ADVARSEL Fare for personskade ► Batteriet må tas av før alle typer arbeid med elektroverktøyet. Ta ut sagbladet ► Sving sagen til 0°-stilling før skifte av sag blad og still inn maksimal skjæredybde. ► Legg hendelen [5-2] helt ned. Hendelen må kun betjenes mens sagen er i ro! ► Trykk sagaggregatet nedover til det smek ker på plass. Sagaggregatet er i nedre låseposisjon [A]. ► Åpne skruen [5-8] med unbrakonøkkelen [5-2]. ► Ta ut sagbladet [5-7]. Rengjøre følerenhet ADVARSEL! Dersom følerenheten blir tilsmus set, kan dette ha negativ innvirkning på Kick backStop-funksjonen og hindre bremsing av sagbladet. ► Hold sagaggregatet fast i håndtaket, lukk hendelen [5-2] og trykk sagaggregatet helt ned. ► Åpne hendelen [5-2] på nytt og la sagaggre gatet gå i lås. Sagaggregatet er i nedre låseposisjon [B]. ► Rengjør følerenheten [5-4] med blåsing el ler en pensel. Innsetting av sagblad ADVARSEL! Kontroller om skruer og flens er tilsmusset, og sørg for at det bare brukes rene, skadefrie deler! ► Hold sagaggregatet fast i håndtaket og legg hendelen [5-2] helt ned. ► Sett sagaggregatet i øvre låseposisjon igjen. ► Sett i et nytt sagblad. ADVARSEL! Rotasjonsretningen på sagbla det [5-6] og sagen [5-3] må stemme over ens! Hvis ikke, kan det oppstår alvorlige personskader. ► Sett i den ytre flensen [5-5] slik at tappene griper inn i utsparingen på den indre flen sen. ► Trekk skruen [5-8] godt til. ► Hold sagaggregatet fast i håndtaket, lukk hendelen [5-2] og før sagaggregatet opp igjen.

7.6 Sette inn kontrollvindu/flisbeskyttelse

Vinduet (transparent) [6-1] gjør det mulig å se inn på sagbladet og optimerer støvavsuget. Flisbeskyttelsen (grønn) [6-2] bedrer i tillegg kvaliteten på oversiden av kuttkanten på det av sagde materialet ved 0°-kutt. ► Sett i flisbeskyttelsen [6-2]

ADVARSEL Helsefare på grunn av støv ► Arbeid aldri uten avsug. ► Overhold gjeldende nasjonale bestemmel ser. ► Koble alltid til en egnet mobil støvsuger i samsvar med de nasjonale bestemmelsene ved saging av kreftkremkallende stoffer. Ikke bruk støvposen. Egenavsug ► Fest koblingsstykket [7-2] til støvpo sen [7-3] på avsugsstussen [7-1] ved å vri det mot høyre. ► Ved tømming fjerner du koblingsstykket til støvposen fra avsugsstussen ved å vri det mot venstre . Tilstopninger i beskyttelsesskjermen kan ha en negativ innvirkning på sikkerhetsfunksjonene. For å unngå tilstopninger er det derfor bedre å en mobil støvsuger på full sugeeffekt. Norsk 123Ved saging (f.eks. av MDF) kan det oppstå sta tisk elektrisitet. Da må du bruke mobil støvsu ger og antistatisk sugeslange. Festool-støvsuger På avsugsstussen [7-1] kan det kobles til en Festool-støvsuger med en sugeslangediameter på 27/32 mm eller 36 mm (36 mm anbefales på grunn av redusert fare for tilstopping). Sett koblingsstykket til en sugeslange Ø 27 inn i vinkelstykket [7-4]. Sett koblingsstykket til en sugeslange Ø 36 på vinkelstykket [7-4]. FORSIKTIG! Dersom man ikke benytter anti statisk sugeslange, kan det oppstå statisk elek trisitet. Brukeren kan få elektrisk støt, og elek tronikken i elektroverktøyet kan bli skadet. 8 Arbeide med elektroverktøyet Under arbeidet skal alle nevnte sikker hetsanvisninger og reglene nedenfor overholdes: Før start – Hver gang før bruk må du kontrollere om drivenheten med sagbladet svinges pro blemfritt og fullstendig tilbake opp i ut gangsstillingen i beskyttelseshuset. Ikke bruk sagen dersom øvre endeposisjon ikke er sikret. Den svingbare drivenheten må aldri klemmes fast eller fikseres på en be stemt skjæredybde. Da vil ikke sagbladet være beskyttet. – Hver gang før bruk må du kontrollere at dykkanordningen fungerer som den skal. Maskinen må kun brukes dersom dykkan ordningen fungerer forskriftsmessig. – Kontroller at sagbladet sitter godt. – Hver eneste gang sagen skal brukes, må du først sjekke KickbackStop-funksjonen (se kapittel 8.7

– FORSIKTIG! Fare for overoppheting! Før bruk må du forvisse deg om at batteripak ken har gått sikkert i inngrep – Før du begynner å arbeide, må du forsikre deg om at vrideren [1-2] er strammet. – Påse at avsugsslangen ikke setter seg fast over hele sagkuttet, hverken til arbeidsem net, arbeidsemnets underlag eller fare punkter på gulvet. – Fest emnet slik at det ikke kan bevege seg under bearbeidingen. – Legg på arbeidsemnet slik at det ligger rett og uten spenning. Under arbeidet – Sørg for at sagens bordplate alltid ligger helt på under arbeidet. – Når du arbeider med elektroverktøyet, må du alltid holde det med begge hender på håndtakene [1-1] . Dette er en forutsetning for nøyaktig arbeid og absolutt nødvendig for dykkutt. Dykk sakte og jevnt ned i ar beidsemnet. – Elektroverktøyet må være slått på når du fører det mot emnet. – Skyv alltid sagen forover [10-2], trekk den aldri bakover mot deg. – Ved å tilpasse fremføringshastigheten unn går du at skjærene på sagbladet blir varme og ved saging av plast unngår du at plasten smelter. Jo hardere materiale som skal sages, desto mindre bør fremføringshastig heten være. – Ikke legg sagen på arbeidsbenken eller gulvet uten at sagbladet er helt omsluttet av skjermen.

Skyv innkoblingssperren [1-6] oppover og trykk på PÅ-/AV-bryteren [1-7] (trykke = PÅ / slippe = AV). Aktivering av innkoblingssperren låser opp inn dykkingsinnretningen. Sagaggregatet kan beve ges nedover. Dermed kommer sagbladet ut av vernedekselet.

8.2 Akustiske varselsignaler

Et lydsignal avgis ved følgende driftstilstander, og apparatet slår seg av: peep ―

8.3 KickbackStop-funksjon

ADVARSEL Fare for personskade KickbackStop-funksjonen garanterer ikke fullstendig beskyttelse ved rekyl. ► Du må alltid jobbe konsentrert og følge alle sikkerhetsanvisninger og advarsler. Rekyl under arbeidet kan føre til at sagen hever seg utilsiktet. Kilen [8-1] registrerer at sagen hever seg uøn sket (rekyl) fra arbeidsemnet eller skinnen un Norsk 124der arbeidet og utløser en hurtigbremsing av sagbladet (bilde 8a). Dermed reduseres faren for rekyl. Det kan imidlertid ikke utelukkes helt. Status LED KickbackStop-funksjon Farge Betydning Grønt KickbackStop-funksjonen er akti vert. Oransje KickbackStop-funksjonen er deak tivert. Blinker oransje KickbackStop-funksjonen er ikke aktivert. Sagen ble startet før kilen ble tryk ket på arbeidsemnet eller en styre skinne. Sagens bordplate ligger ik ke helt på. Når sagen er satt på helt, skifter LED-en til grønt. Dersom dette ik ke skjer, må du sjekke Kickback Stop-funksjonen (se kapittel 8.7) Blinker rødt KickbackStop-funksjonen er utløst.

8.4 KickbackStop-funksjonen kan utløses

utilsiktet Ved arbeid uten styreskinne på et ujevnt ar beidsemnet kan KickbackStop-funksjonen utlø ses utilsiktet (bilde 8b

Kilen [8-1] føler seg langs arbeidsemnet. Ved en fordypning i arbeidsemnet vil stillingen på kilen tilsvare stillingen ved heving fra arbeids emnet eller styreskinnen. Dermed utløses KickbackStop-funksjonen. Da kan det være nødvendig å jobbe uten KickbackStop-funksjo nen (se kapittel 8.6).

8.5 Fremgangsmåte etter utløst

KickbackStop-funksjon Utløst av utilsiktet heving (rekyl) ► Finn grunnene til hevingen og rett opp i dem. ► Kontroller om apparatet har skader. ► Kontroller om kilen har skader. ► Kontroller KickbackStop-funksjonen (se ka pittel 8.7). Etter at KickbackStop-funksjonen er blitt util siktet utløst ► Slipp opp av/på-bryteren og vent til Kick backStop-funksjonens status-LED har slut tet å blinke. ► Kontroller om KickbackStop-funksjonen virkelig er blitt utløst utilsiktet (se kapit tel 8.4 ), eller om det faktisk var rekyl. ► Prøv først å jobbe videre med aktivert Kick backStop-funksjon. KickbackStop-funksjo nen skal kun deaktiveres når du jobber uten skinne og arbeidsemnet er så ujevnt at KickbackStop-funksjonen ville blitt utløst flere (se kapittel 8.6).

8.6 Arbeid uten KickbackStop-funksjon

ADVARSEL Fare for personskade Når KickbackStop-funksjonen er deaktivert, bremses ikke sagbladet ved utilsiktet he ving. ► Du må kun deaktivere KickbackStop-funk sjonen når du jobber uten skinne og ar beidsemnet er så ujevnt at KickbackStop- funksjonen ville blitt utilsiktet utløst flere ganger. Deaktivere KickbackStop-funksjon ► Trykk på knappen KickbackStop-funksjon OFF. ► Trykk på av/på-bryteren i løpet av 10 sekun der og hold den inne. KickbackStop-funksjonen forblir deaktivert helt til av/på-bryteren slippes opp. KickbackStop-funksjonen kan kun deakti veres før sagen slås på.

8.7 Kontroller KickbackStop-funksjonen

ADVARSEL Det er fare for personskader når sagbladet står ut. ► Still skjæredybden på 0 mm før funksjons kontrollen. Vi anbefaler at sagbladet tas ut før funk sjonskontrollen. ► Still skjæredybden på 0 mm. ► Sett apparatet på et jevnt og fast underlag. ► Slå på apparatet . ► Trykk 4 ganger på knappen KickbackStop- funksjon OFF i løpet av 5 sekunder med minst 0,5 sekunders pause imellom. KickbackStop-funksjonens status-LED blinker vekselvis rødt og grønt. ► I løpet av 15 sekunder ▷ Trykk ned sagaggregatet. ▷ Løft baksiden av apparatet og sett den ned igjen. Norsk 125Du hører et lydsignal, status-LED-en lyser grønt. KickbackStop-funksjonen fungerer feil fritt. Dersom du ikke hører noe lydsignal og status- LED-en ikke skifter til grønt, fungerer ikke KickbackStop-funksjonen feilfritt. ► Kontroller om funksjonkontrollen er blitt utført riktig. ► Rengjør følerenheten bak sagbladet (se Byt te sagblad). Dersom funksjonskontrollen fortsatt ikke gir ønsket resultat, må ikke apparatet brukes mer. Henvend deg til et Festool serviceverksted.

8.8 Saging etter riss

Skjæreviseren [9-2] viser kuttforløpet ved 0°- og 45°-kutt (uten føringsskinne).

8.9 Saging av utsnitt

Sett maskinen med fremre del av arbeidsbordet på emnet, slå på maskinen, trykk ned til innstilt skjæredybde og skyv forover i sagretningen.

På grunn av den høye støvutviklingen anbefales det å bruke et deksel ABSA-TS55 (tilbehør) som monteres på siden av vernedekselet, og en Fe stool mobil våt-/tørrsuger. 9 Vedlikehold og pleie ADVARSEL Skaderisiko, elektrisk støt ► Ta alltid batteripakken fra elektroverktøyet før vedlikeholds- og pleiearbeid. ► Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservi ce-verksted. Kundeservice og reparasjon skal kun utføres av produsenten eller au toriserte verksteder. Nærmeste re presentant eller verksted, se: www.festool.com/service Bruk kun originale Festool-reserve deler! Best.-nr. finner du på: www.festool.com/service EKAT

Vær obs på følgende: ► Skadde verneinnretninger og deler, f.eks. en defekt verktøyskifthendel [1-5], må re pareres eller skiftes ut forskriftsmessig av et godkjent fagverksted, med mindre annet er oppgitt i brusanvisningen. ► Kontroller tilstanden på returfjæren og på se at den fungerer feilfritt. Dette er fjæren som trykker hele drivenheten i den øvre, beskyttede endeposisjonen. ► Hold alltid kjøleluftåpningene på huset åpne og rene for å sikre luftsirkulasjonen. ► Støvsug alle åpninger på maskinen for å fjerne splinter og spon fra elektroverktøyet. Du må aldri åpne beskyttelsesskjer men [1-22]

► Hold tilkoblingskontaktene på elektroverk tøyet, laderen og batteripakken rene. ► Ved arbeid med gips- og fibersementplater må apparatet rengjøres spesielt grundig. Rengjør lufteåpningene på elektroverktøyet og på/av-bryteren med tørr og oljefri tryk kluft. Ellers kan det legge seg gipsholdig støv i huset til elektroverktøyet og på på/av- bryteren, og i kombinasjon med luftfuktig het kan dette støvlaget herdes. Dette kan føre til begrenset funksjon i koblingsmeka nismen

9.1 Etterslipte sagblader

Ved hjelp av stillskruen [10-1] kan det stilles inn nøyaktig skjæredybde for etterslipte sagbla der. Norsk 126► Still skjæredybdeanlegget [10-2] på 0 mm (med styreskinne). ► Lås opp sagaggregatet og trykk det helt ned til stopp. ► Skru inn stillskruen [10-1] helt til sagbladet berører arbeidsemnet.

9.2 Sagbordet vakler

Ved innstilling av skjærevinkel må sagbor det stå på et jevnt underlag. Hvis sagbordet vakler, må du stille inn på nytt (kapittel 7.3). 10 Tilbehør Bruk bare tilbehør og forbruksmateriale som er godkjent av Festool. Se Festool-katalogen eller www.festool.com. Bruk av annet tilbehør og forbruksmateriell kan føre til at elektroverktøyet blir mindre sikkert å bruke, og bidra til alvorlige ulykker. I tillegg til det beskrevne tilbehøret, tilbyr Fe stool omfattende systemtilbehør som gir deg muligheten til å bruke maskinen din effektivt og på mange områder, f.eks.:

• Parallellanslag, utvidelse av bord PA-TS 55

• Parallellanslag FS-PA og forlengelse FS- PA-VL

• Multifunksjonsbord MFT/3

10.1 Sagblad, annet tilbehør

For at du skal kunne sage forskjellige materia ler raskt og nøyaktig, tilbyr Festool sagblader til alle bruksområder, og de er spesielt tilpas set din Festool-sag.

Styreskinnene gjør det mulig med presise, rene kutt og beskytter samtidig emneoverflaten mot skader. I kombinasjon med det omfangsrike tilbehøret kan du utføre nøyaktige vinkelkutt, gjæringskutt og tilpasningsarbeider med føringssystemet. Festemuligheten med tvinger [11-5] sørger for godt feste og sikkert arbeid . ► Still inn føringsklaringen på sagbordet på styreskinnen med de to kjevene [11-1]. Sag til splintbeskyttelsen [11-3] før første gangs bruk av styreskinnen: ► Sett maskinens turtall på trinn 6. ► Sett maskinen med hele føringsplaten på den bakre enden av styreskinnen. ► Slå på maskinen. ► Trykk maskinen langsomt nedover til maks. innstilt skjæredybde og sag til hele lengden på splintbeskyttelsen uten å stoppe. Kanten på splintbeskyttelsen svarer nå helt nøyaktig til kuttkanten. Når flisbeskyttelsen skal sages inn, legger du styreskinnen på et stykke tre som kan avses. 11 Miljø Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter. Bare EU: I henhold til EU-direktivet om kasser te elektriske og elektroniske produkter og di rektivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen vinning. Informasjon om REACh: www.festool.com/ reach 12 Generell informasjon

12.1 Informasjon om personvern

Elektroverktøyet inneholder en brikke som la grer maskin- og driftsdata automatisk. Data la gret på minnebrikken inneholder ingen perso nopplysninger om kunden. Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til feildiagnose, reparasjons- og garantiavviklin ger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikke brukes på noen annen måte, med mindre det er gitt uttrykkelig samtykke fra kunden.

Merkenavnet Bluetooth

og logoene er regi strerte varemerker som tilhører Bluetooth SIG, Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool. Norsk 127Índice 1 Símbolos..................................................128 2 Indicações de segurança
