BRUKSANVISNING TS 55 FEBQ FESTOOL

EU-samsvarserklæring. Vi erklærer under ene- ansvar at dette produktet oppfyller alle relevante krav i følgende EU-direktiver og at følgende standarder eller normative dokumenter er blitt lagt til grunn:

10.1 Savklinger, andet tilbehør

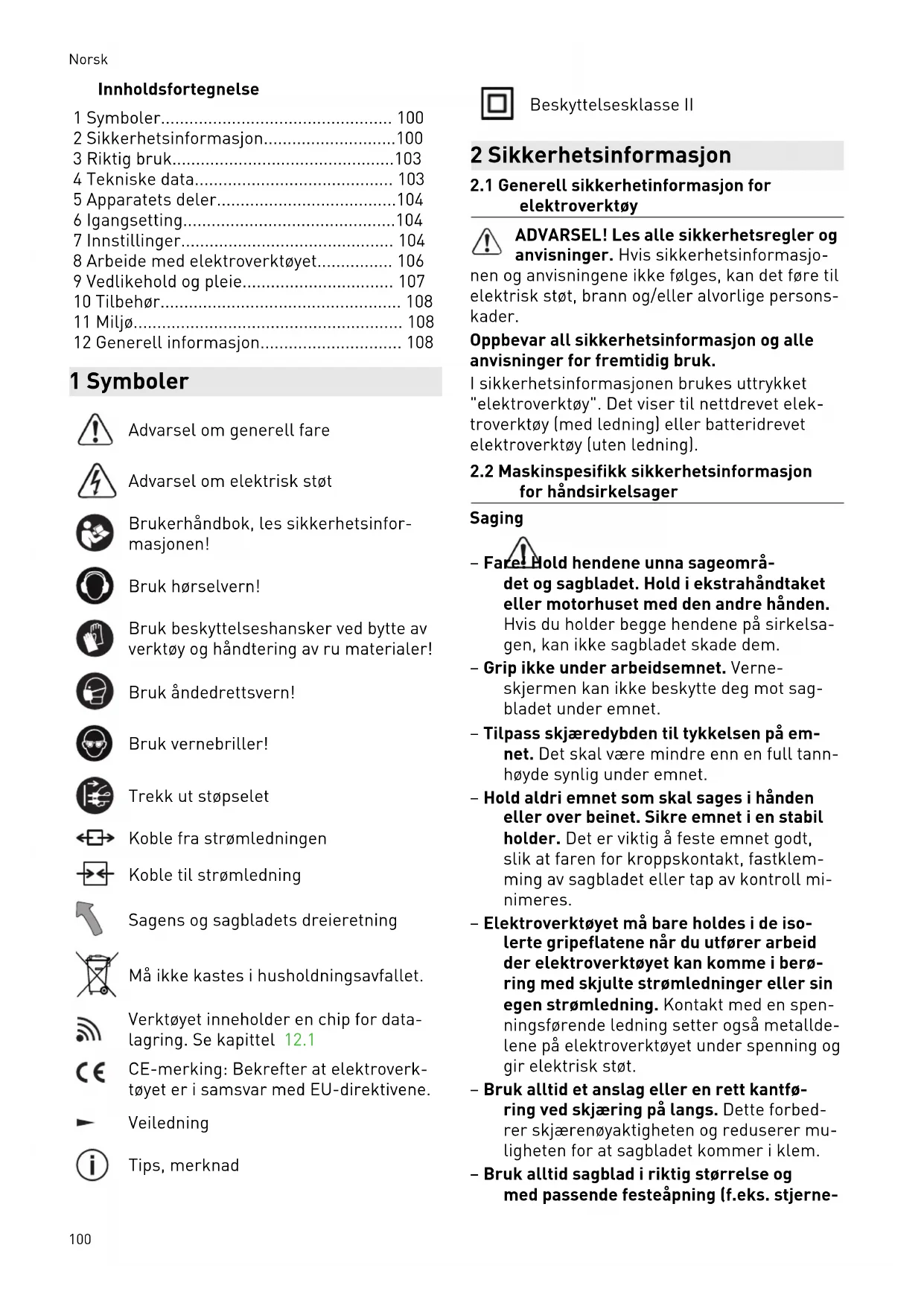

2.1 Generell sikkerhetinformasjon for

elektroverktøy ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjo nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige persons kader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elek troverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

2.2 Maskinspesifikk sikkerhetsinformasjon

for håndsirkelsager Saging – Fare! Hold hendene unna sageområ det og sagbladet. Hold i ekstrahåndtaket eller motorhuset med den andre hånden. Hvis du holder begge hendene på sirkelsa gen, kan ikke sagbladet skade dem. – Grip ikke under arbeidsemnet. Verne skjermen kan ikke beskytte deg mot sag bladet under emnet. – Tilpass skjæredybden til tykkelsen på em net. Det skal være mindre enn en full tann høyde synlig under emnet. – Hold aldri emnet som skal sages i hånden eller over beinet. Sikre emnet i en stabil holder. Det er viktig å feste emnet godt, slik at faren for kroppskontakt, fastklem ming av sagbladet eller tap av kontroll mi nimeres. – Elektroverktøyet må bare holdes i de iso lerte gripeflatene når du utfører arbeid der elektroverktøyet kan komme i berø ring med skjulte strømledninger eller sin egen strømledning. Kontakt med en spen ningsførende ledning setter også metallde lene på elektroverktøyet under spenning og gir elektrisk støt. – Bruk alltid et anslag eller en rett kantfø ring ved skjæring på langs. Dette forbed rer skjærenøyaktigheten og reduserer mu ligheten for at sagbladet kommer i klem. – Bruk alltid sagblad i riktig størrelse og med passende festeåpning (f.eks. stjerne Norsk 100formet eller rund). Sagblader som ikke passer til monteringsdelene på sagene, vil rotere ujevnt og føre til tap av kontroll. – Bruk aldri skadde eller feil sagbladspenn flenser eller -skruer. Sagbladspennflen sene og -skruene er konstruert spesielt til din sag for å gi optimal ytelse og driftssik kerhet. Tilbakeslag – årsaker og sikkerhetsanvisnin ger – En rekyl er en plutselig reaksjon fra et sag blad som har huket eller klemt seg fast el ler er i feilstilling. Rekyl fører til at sagen løfter seg ukontrollert fra arbeidsemnet og mot brukeren; – hvis sagbladet setter seg fast i en sages palte som opphører, blokkeres det og mo torkraften slår apparatet mot brukeren; – hvis sagbladet blir fordreid i kuttet eller kommer i feil stilling, kan tennene i det bakre området av sagbladet sette seg fast i arbeidsemnet, noe som fører til at sagbla det fyker ut av sagespalten og mot bruke ren. Rekyl skyldes feil bruk av sagen. Det kan unn gås ved at man følger egnede sikkerhetstiltak som de nedenfor. – Hold sagen med begge hender og hold ar mene i en stilling som kan motvirke rekyl kreftene. Hold alltid sagbladet litt til siden for deg, aldri på linje med kroppen din. Ved rekyl kan sirkelsagen sprette bakover, men brukeren kan gjennom egnede tiltak takle rekylkreftene. – Hvis sagbladet kommer i klem eller du må avbryte arbeidet, må du slippe på/av-bry teren og holde sagen stødig i arbeidsem net til sagbladet står helt stille. Prøv aldri å ta sagen ut av arbeidsemnet eller trekke den bakover så lenge sagbladet er i beve gelse, ellers kan det oppstå rekyl. Finn og utbedre årsaken til at sagbladet kom i klem. – Hvis du vil starte en sag som står i ar beidsemnet, må du sentrere sagbladet i sagesporet og kontrollere at sagtennene ikke står fast i arbeidsemnet. Hvis sagbla det er i klem, kan det bevege seg ut av verktøyet eller forårsake rekyl når sagen startes på nytt. – Støtt opp store plater for å unngå fare for tilbakeslag på grunn av et sagblad som kommer i klem. Store plater kan bøye seg under sin egen vekt. Støtt derfor opp plate ne på begge sider, både i nærheten av sag esporet og langs kanten. – Ikke bruk sløve eller skadde sagblader. Sagblader med sløve eller feiljusterte ten ner forårsaker økt friksjon, at sagbladet kommer i klem og rekyl på grunn av for smalt sagespor. – Før sagingen må du stramme til skjære dybde- og skjærevinkelinnstillingene. Dersom innstillingene endrer seg under sagingen, kan sagbladet sette seg fast og forårsake rekyl. – Vær spesielt forsiktig ved "dykkutt" i eksi sterende vegger eller andre områder du ikke kan se. Sagblader som dykker ned i arbeidsemnet, kan blokkeres av skjulte ob jekter i områder du ikke kan se, og forårsa ke rekyl. Verneskjermens funksjon – Hver gang før bruk må du kontrollere at verneskjermen lukkes som den skal. Ikke bruk sagen hvis verneskjermen ikke beve ges fritt og ikke lukkes umiddelbart. Du må aldri klemme fast eller binde fast ver neskjermen. I så fall vil sagbladet være ubeskyttet. Hvis du uforvarende mister sagen i gulvet, kan verneskjermen bli bøyd. Påse at verneskjermen beveges fritt og ik ke kommer i berøring med sagbladet eller andre deler i noen som helst skjærevinkler og -dybder. – Kontroller tilstanden og funksjonen til fjæren i verneskjermen. Gjennomfør ved likehold på apparatet før bruk dersom verneskjerm og fjær ikke fungerer som de skal. Skadde deler, klistrende avleiringer eller oppsamling av spon fører til at verne skjermen reagerer tregt. – Ved "dykkutt" som ikke utføres i rett vin kel, må du sikre grunnplaten mot å for skyves. Forskyvning til siden føre til at sag bladet klemmes fast og det kan oppstå re kyl. – Ikke legg sagen på arbeidsbenken eller gulvet uten at verneskjermen dekker sag bladet. Et ubeskyttet sagblad som ikke har stanset helt, beveger sagen mot sageret ningen og sager det som står i veien for den. Ta hensyn til sagens etterløpstid. Styrekilens funksjon [5-4] – Bruk et sagblad som passer til styrekilen. For at styrekilen skal fungere, må stambla det være tynnere enn styrekilen og tann Norsk 101bredden være større enn styrekiletykkel sen. – Ikke bruk sagen hvis styrekilen er bøyd. Selv et svakt avvik kan føre til at verne skjermen lukker seg langsommere.

2.3 Sikkerhetsanvisninger for det

forhåndsmonterte sagbladet Bruk – Maks. turtall som er oppgitt på sagbladet, må ikke overskrides, og turtallsområdet må overholdes. – Det forhåndsmonterte sagbladet er uteluk kende beregnet på bruk i sirkelsager. – Vær svært forsiktig ved ut- og nedpakking av verktøyet samt ved håndtering (f.eks. montering i maskinen). Fare for skader på grunn av de svært skarpe sagbladene! – Bruk vernehansker når du håndterer verk tøyet. Dette gir bedre grep om verktøyet, og skaderisikoen reduseres. – Skift ut sirkelsagbladet hvis bladsegmentet er sprukket. Det er ikke tillatt å reparere dette. – Sirkelsagblader hvor tennene er loddet på, må ikke brukes lenger når sagtanntykkel sen er mindre enn 1 mm. – ADVARSEL! .Verktøy med synlige sprekker, sløve eller skadde skjær skal ikke brukes. Montering og feste – Verktøyet må festes slik at det ikke løsner under bruk. – Når verktøyet monteres, er det viktig å pas se på at det spennes fast på verktøynavet eller verktøyets fastspenningsflate, og at skjærene ikke berører andre komponenter. – Det er ikke tillatt å forlenge nøkkelen eller stramme ved hjelp av hammerslag. – Spennflatene må rengjøres for tilsmussing, fett, olje og vann. – Strammeskruene må trekkes til i henhold til veiledningen fra produsenten. – Når man skal tilpasse sirkelsagbladets hulldiameter etter maskinens spindeldia meter, er det kun tillatt å bruke festede ringer, f.eks: ringer som er presset inn, el ler ringer som er klebet fast. Det er ikke tillatt å bruke løse ringer. Vedlikehold og pleie – Reparasjoner og slipearbeider skal kun ut føres på Festools kundeserviceverksteder eller av andre fagfolk. – Konstruksjonen av verktøyet skal ikke en dres. – Fjern harpiks fra verktøyet regelmessig og rengjør det regelmessig (rengjøringsmid del med pH-verdi mellom 4,5 og 8). – Sløve skjær på fastspenningsflaten kan et terslipes inntil en minste skjærtykkelse på 1 mm. – Verktøyet skal kun transporteres i egnet emballasje – fare for personskade!

Bruk egnet personlig verneutstyr: Hørsel vern, vernebriller, støvmaske ved arbeid som støver, vernehansker ved bearbeiding av råmateriale og ved bytte av verktøy. – Når du arbeider, kan det dannes skadelig/ giftig støv (for eksempel fra blyholdig ma ling, enkelte treslag eller metaller). Berø ring eller innånding av dette støvet kan ut gjøre en fare for operatøren eller andre personer som befinner seg i nærheten. Følg sikkerhetsforskriftene som gjelder for ditt land. – Bruk P2-åndedrettsvern som beskyt telse. I lukkede rom må du sørge for til strekkelig lufting og koble til en støvsuger. – Dette elektroverktøyet må ikke monteres i et arbeidsbord. Montering i arbeidsbord fra andre produsenter eller hjemmelagde ar beidsbord kan føre til at elektroverktøyet blir mindre sikkert å bruke. Det kan føre til alvorlige ulykker. – Kontroller om komponentene i huset har skader som revner eller rissdannelser. Få reparert skadde deler før elektroverktøyet brukes. – Bruk søkeutstyr for å lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vann- eller gassleverandør. Der som verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassled ninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader.

2.5 Bearbeidelse av aluminium

Når du arbeider med aluminium, må du av sik kerhetsmessige årsaker ta hensyn til følgende: – Bruk vernebriller! Norsk 102– Fjern støvavleiringer fra motorhuset på elektroverktøyet med jevne mellomrom. – Bruk et aluminiumsagblad. – Lukk kontrollvinduet/sponbeskyttelsen. – Koble til en jordfeilbryter (FI, PRCD) opp strøms. – Ved saging av plater må du smøre med pe troleum. Tynnveggede profiler (inntil 3 mm) kan bearbeides uten smøring.

2.6 Støyemisjonsverdier

= 90 dB(A) Lydeffektnivå L

= 101 dB(A) Usikkerhet K = 3 dB FORSIKTIG Støy under arbeidet Hørselsskadelig ► Bruk hørselvern. Svingningsemisjonsverdi a

(vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 62841: Saging av tre

De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner, – men kan også brukes til en foreløpig vur dering av vibrasjons- og støybelastning ved bruk, – og representerer de viktigste bruksområ dene for elektroverktøyet. FORSIKTIG Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsem ne som bearbeides. ► Den faktiske belastningen under den totale arbeidssyklusen må evalueres. ► Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren. 3 Riktig bruk Dykksagene er konstruert for saging av treverk, trelignende materialer, gips- og sementbundet fiberstoff samt plast. Med Festools spesialsag blad for aluminium kan maskinene også brukes til saging av aluminium. Du må ikke sage i asbestholdige materialer. Ikke bruk kappe- eller slipeskiver. Dette elektroverktøyet skal bare brukes av fag folk og opplærte personer. Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

Bare sagblad med følgende spesifikasjoner må brukes: – Sagblader iht. EN 847-1 – Sagbladdiameter 160 mm – Snittbredde 1,8 mm – Festehull 20 mm – Stambladtykkelse 1,1–1,4 mm – egnet for turtall inntil 9500 o/min Festool sagblader oppfyller kravene i EN 847-1. Sag bare i materialer som det aktuelle sagbla det er beregnet for. 4 Tekniske data Dykksag TS 55 FEBQ, TS 55 FEQ TS 55 FQ Effekt 1200 W 1050 W Turtall (tomgang) 2000 - 5800 o/min 6500 o/min Skråstilling -1° til 47° -1° til 47° Skjæredybde ved 0° 0-55 mm 0-55 mm Skjæredybde ved 45° 0-43 mm 0-43 mm Norsk 103Dykksag TS 55 FEBQ, TS 55 FEQ TS 55 FQ Sagbladmål 160x1,8x20 mm 160x1,8x20 mm Vekt i henhold til EPTA-prosedyre 01:2014 (uten strøm ledning) 4,5 kg 4,4 kg 5 Apparatets deler [1-1] Kjeve [1-2] Vinkelskala [1-3] Vridere for vinkelinnstilling [1-4] Håndtak [1-5] Hendel til verktøyskifte [1-6] Innkoblingssperre [1-7] Av/på-bryter [1-8] Avsugsstuss [1-9] Opplåsingsinnretninger for baksnitt -1° til 47° [1-10] Turtallsregulering (ikke TS 55 FQ) [1-11] Strømledning [1-12] Todelt skala for skjæredybdeanlegg (med/uten styreskinne) [1-13] Innstillingsskrue for skjæredybde for etterslipte sagblad [1-14] Skjæredybdeanlegg [1-15] Snittindikator [1-16] Kontrollvindu/sponbeskyttelse [1-17] Flisbeskyttelse [1-18] Beskyttelsesdeksel De oppgitte illustrasjonene finnes fremst i bruksanvisningen. Det tilbehøret som er avbildet eller beskrevet, følger ikke nødvendigvis med. 6 Igangsetting ADVARSEL Ikke tillatt spenning eller frekvens! Fare for ulykker ► Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet. ► I Nord-Amerika er det kun tillatt å bruke Festool-maskiner med spenningsangivel sen 120 V / 60 Hz. FORSIKTIG Plug it-tilkoblingen blir varm hvis bajonett låsen ikke er helt låst Fare for brannskader ► Før du slår på elektroverktøyet, må du på se at bajonettlukkingen på strømledningen er helt lukket og låst. Maskinen må alltid slås av før du kobler til og tar ut strømledningen! Tilkobling og frakobling av strømledning [1-11] se bilde [2]. Skyv innkoblingssperren [1-6] oppover og trykk på av/på-bryteren [1-7] (trykke = PÅ / slippe = AV). Aktivering av innkoblingssperren låser opp inn dykkingsinnretningen. Sagaggregatet kan beve ges nedover. Dermed kommer sagbladet ut av verneskjermen. 7 Innstillinger ADVARSEL Skaderisiko, elektrisk støt ► Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen!

Laminat, mineralske bygningsmateria ler 4–6 Gipsplater og sementspon- og fiberpla ter 1–3 Aluminiumsplater og -profiler inntil 15 mm 4–6 Kunststoff, fiberforsterket kunststoff (glassfiberkunststoff), papir og vevet materiale 3–5 Akrylglass 4–5 Strømbegrensning Strømbegrensningen hindrer for høye strøm mer ved ekstrem overbelastning. Dette kan føre til redusert motorturtall. Etter at maskinen er avlastet, starter motoren igjen med en gang. Brems Sagen TS 55 FEBQ har en elektronisk brems. Når sagen slås av, stanser sagbladet helt innen ca. 2 sekunder. Temperatursikring Ved for høy motortemperatur reduseres strøm forsyningen og turtallet. Elektroverktøyet går med redusert effekt for å muliggjøre rask av kjøling via motorventilasjonen. Etter avkjølin gen starter elektroverktøyet automatisk igjen.

7.2 Stille inn skjæredybde

Kuttedybden kan stilles inn fra 0-55 mm på dybdeanlegget [3-1]. Nå kan sagaggregatet trykkes ned til angitt skjæredybde. Skjæredybde uten styreskinne maks. 55 mm +FS Skjæredybde med styreskinne maks. 51 mm

7.3 Still inn skjærevinkel

mellom 0° og 45°: ► Åpne vriderne [4-1]. ► Sving sagaggregatet til ønsket skjærevin kel [4-2]. ► Lukk vriderne [4-1]. De to posisjonene (0° og 45°) er innstilt fra fabrikken og kan etterjusteres av kunde service. Skyv vinduet/splintbeskyttelsen til øverste posisjon ved vinkelkutt. ved bakkutt –1° og 47°: ► Sving sageaggregatet til endeposisjon (0°/ 45°) som beskrevet ovenfor. ► Trekk låsen [4-3] litt ut. ► Ved -1°-bakkutt må du i tillegg trekke ut lå sen [4-4]. Sagaggregatet faller i –1°/47°-stilling. ► Lukk vriderne [4-1].

Grønt Gipsplater og sements pon- og fiberplater Blått Aluminium, plast "$3:-

ADVARSEL Skaderisiko, elektrisk støt ► Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen! FORSIKTIG Fare for personskader på grunn av varmt og skarpt innsatsverktøy ► Ikke bruk sløvt eller defekt verktøy. ► Bruk hansker ved håndtering av innsat sverktøy. Ta ut sagbladet ► Sving maskinen til 0°-stilling før skifte av sagblad og still inn maksimal skjæredybde. ► Legg hendelen [5-2] helt ned. Norsk 105► Skyv innkoblingssperren [5-1] oppover og trykk sagaggregatet helt ned til det går i inngrep. ► Åpne skruen [5-5] med unbrakonøkkelen [5-3]. ► Ta ut sagbladet [5-7]. Innsetting av sagblad ADVARSEL! Kontroller om skruer og flens er tilsmusset, og sørg for at det bare brukes rene, skadefrie deler! ► Sett på det nye sagbladet. ADVARSEL! Rotasjonsretningen på sagbla det [5-8] og sagen [5-6] må stemme over ens! Hvis ikke, kan det oppstår alvorlige personskader. ► Sett i den ytre flensen [5-9] slik at tappene griper inn i utsparingen på den indre flen sen. ► Stram skruen [5-5] godt. ► Legg tilbake hendelen [5-2].

7.6 Sette inn kontrollvindu/flisbeskyttelse

Vinduet (transparent) [6-1] gjør det mulig å se inn på sagbladet og optimerer støvavsuget. Flisbeskyttelsen (grønn) [6-2] bedrer i tillegg kvaliteten på oversiden av kuttkanten på det av sagde materialet ved 0°-kutt. ► Sett i flisbeskyttelsen [6-2]. ► Skru vrideren [6-3] gjennom det avlange hullet inn i flisbeskyttelsen. ► Pass på at mutrene [6-4] sitter ordentlig i flisbeskyttelsen. ► FORSIKTIG! Bruk bare vrideren som følger med dykksagen. Vrideren fra en annen sag kan være for lang og blokkere sagbladet. Sage flisbeskyttelse Før første gangs bruk må flisbeskyttelsen sag es til: ► Still inn maskinen på maksimal skjæredyb de. ► Sett maskinens turtall på trinn 6. ► Når flisbeskyttelsen skal sages til, legger du maskinen på et stykke tre som kan av ses.

ADVARSEL Helsefare på grunn av støv ► Arbeid aldri uten avsug. ► Overhold gjeldende nasjonale bestemmel ser. Festool-støvsuger På avsugsstussen kan det kobles til en Fe stool-støvsuger med en sugeslangediameter på 27/32 mm eller 36 mm (36 mm anbefales på grunn av redusert fare for tilstopping). Sett koblingsstykket til en sugeslange Ø 27 inn i vinkelstykket . Sett koblingsstykket til en suge slange Ø 36 på vinkelstykket . FORSIKTIG! Dersom man ikke benytter anti statisk sugeslange, kan det oppstå statisk elek trisitet. Brukeren kan få elektrisk støt, og elek tronikken i elektroverktøyet kan bli skadet. 8 Arbeide med elektroverktøyet Under arbeidet skal alle nevnte sikker hetsanvisninger og reglene nedenfor overholdes: Før start – Hver gang før bruk må du kontrollere om drivenheten med sagbladet svinges pro blemfritt og fullstendig tilbake opp i ut gangsstillingen i beskyttelseshuset. Ikke bruk sagen dersom øvre endeposisjon ikke er sikret. Den svingbare drivenheten må aldri klemmes fast eller fikseres på en be stemt skjæredybde. Da vil ikke sagbladet være beskyttet. – Hver gang før bruk må du kontrollere at dykkanordningen fungerer som den skal. Maskinen må kun brukes dersom dykkan ordningen fungerer forskriftsmessig. – Kontroller at sagbladet sitter godt. – Før du begynner å arbeide, må du forsikre deg om at vrideren [1-3] er strammet. – Påse at avsugsslangen og strømledningen ikke setter seg fast over hele sagkuttet, hverken til arbeidsemnet, arbeidsemnets underlag eller farepunkter på gulvet. – Fest emnet slik at det ikke kan bevege seg under bearbeidingen. – Legg på arbeidsemnet slik at det ligger rett og uten spenning. Under arbeidet – Når du arbeider med elektroverktøyet, må du alltid holde det med begge hender på håndtakene [1-4]. Dette er en forutsetning for nøyaktig arbeid og absolutt nødvendig for dykkutt. Dykk sakte og jevnt ned i ar beidsemnet. – Elektroverktøyet må være slått på når du fører det mot emnet. Norsk 106– Skyv alltid sagen forover [9-2], trekk den aldri bakover mot deg. – Ved å tilpasse fremføringshastigheten unn går du at skjærene på sagbladet blir varme og ved saging av plast unngår du at plasten smelter. Jo hardere materiale som skal sages, desto mindre bør fremføringshastig heten være. – Ikke bruk maskinen dersom elektronikken er defekt ettersom dette kan føre til for høye turtall. Du merker at det er feil på elektronikken ved at mykstart mangler, at det ikke er mulig å regulere turtallet og at det er røykutvikling eller lukter brent av maskinen – Ikke legg sagen på arbeidsbenken eller gulvet uten at sagbladet er helt omsluttet av skjermen.

8.1 Saging etter riss

Skjæreviseren [7-2] viser kuttforløpet ved 0°- og 45°-kutt (uten føringsskinne).

8.2 Saging av utsnitt

Sett maskinen med fremre del av arbeidsbordet på emnet, slå på maskinen, trykk ned til innstilt skjæredybde og skyv forover i sagretningen.

På grunn av den høye støvutviklingen anbefales det å bruke et deksel ABSA-TS55 (tilbehør) som monteres på siden av vernedekselet, og en Fe stool mobil våt-/tørrsuger. 9 Vedlikehold og pleie ADVARSEL Skaderisiko, elektrisk støt ► Trekk støpselet ut av kontakten før alle ty per vedlikeholds- og reparasjonsarbeid på støvsugeren! ► Alle vedlikeholds- og reparasjonsarbeider som krever at huset åpnes, skal kun gjen nomføres av et autorisert kundeservice- verksted. Kundeservice og reparasjon skal kun utføres av produsenten eller au toriserte verksteder. Nærmeste re presentant eller verksted, se: www.festool.com/service Bruk kun originale Festool-reserve deler! Best.-nr. finner du på: www.festool.com/service EKAT

Maskinen er utstyrt med spesialkull som kob les ut automatisk. Når disse er slitt, blir strøm men avbrutt automatisk og maskinen stanser. Vær obs på følgende: ► Skadde verneinnretninger og deler, f.eks. en defekt verktøyskifthendel [1-5], må re pareres eller skiftes ut forskriftsmessig av et godkjent fagverksted, med mindre annet er oppgitt i brusanvisningen. ► Kontroller tilstanden på returfjæren og på se at den fungerer feilfritt. Dette er fjæren som trykker hele drivenheten i den øvre, beskyttede endeposisjonen. ► Hold alltid kjøleluftåpningene på huset åpne og rene for å sikre luftsirkulasjonen. ► Støvsug alle åpninger på maskinen for å fjerne splinter og spon fra elektroverktøyet. Du må aldri åpne beskyttelsesskjer men [1-18]. ► Ved arbeid med gips- og fibersementplater må apparatet rengjøres spesielt grundig. Rengjør lufteåpningene på elektroverktøyet og på/av-bryteren med tørr og oljefri tryk kluft. Ellers kan det legge seg gipsholdig støv i huset til elektroverktøyet og på på/av- bryteren, og i kombinasjon med luftfuktig het kan dette støvlaget herdes. Dette kan føre til begrenset funksjon i koblingsmeka nismen Norsk 1079.1 Etterslipte sagblader Ved hjelp av stillskruen [8-1] kan det stilles inn nøyaktig skjæredybde for etterslipte sagblader. ► Still skjæredybdeanlegget [8-2] på 0 mm (med styreskinne). ► Lås opp sagaggregatet og trykk det helt ned til stopp. ► Skru inn stillskruen [8-1] helt til sagbladet berører arbeidsemnet.

9.2 Sagbordet vakler

Ved innstilling av skjærevinkel må sagbor det stå på et jevnt underlag. Hvis sagbordet vakler, må du stille inn på nytt (kapittel 7.3). 10 Tilbehør Bruk bare tilbehør og forbruksmateriale som er godkjent av Festool. Se Festool-katalogen eller www.festool.com. Bruk av annet tilbehør og forbruksmateriell kan føre til at elektroverktøyet blir mindre sikkert å bruke, og bidra til alvorlige ulykker. I tillegg til det beskrevne tilbehøret, tilbyr Fe stool omfattende systemtilbehør som gir deg muligheten til å bruke maskinen din effektivt og på mange områder, f.eks.:

• Parallellanslag, utvidelse av bord PA-TS 55

• Parallellanslag FS-PA og forlengelse FS- PA-VL

• Multifunksjonsbord MFT/3

10.1 Sagblad, annet tilbehør

For at du skal kunne sage forskjellige materia ler raskt og nøyaktig, tilbyr Festool sagblader til alle bruksområder, og de er spesielt tilpas set din Festool-sag.

Styreskinnene gjør det mulig med presise, rene kutt og beskytter samtidig emneoverflaten mot skader. I kombinasjon med det omfangsrike tilbehøret kan du utføre nøyaktige vinkelkutt, gjæringskutt og tilpasningsarbeider med føringssystemet. Festemuligheten med tvinger [9-5] sørger for godt feste og sikkert arbeid . ► Still inn føringsklaringen på sagbordet på styreskinnen med de to kjevene [9-1]. Sag til splintbeskyttelsen [9-3] før første gangs bruk av styreskinnen: ► Sett maskinens turtall på trinn 6. ► Sett maskinen med hele føringsplaten på den bakre enden av styreskinnen. ► Slå på maskinen. ► Trykk maskinen langsomt nedover til maks. innstilt skjæredybde og sag til hele lengden på splintbeskyttelsen uten å stoppe. Kanten på splintbeskyttelsen svarer nå helt nøyaktig til kuttkanten. Når flisbeskyttelsen skal sages inn, legger du styreskinnen på et stykke tre som kan avses. 11 Miljø Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter. Bare EU: I henhold til EU-direktivet om kasser te elektriske og elektroniske produkter og di rektivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen vinning. Informasjon om REACh: www.festool.com/ reach 12 Generell informasjon

12.1 Informasjon om personvern
