KÄYTTÖOHJE TS 55 FEBQ FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutam- me yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimuk- set ja se on seuraavien standardien tai standardiasia- kirjojen mukainen:

• Elverktyget innehåller ett chip för automatisk lagring av maskin- och driftdata. Dessa data in nehåller ingen information som är direkt per sonrelaterad. Data från chipet kan avläsas trådlöst med spe ciella enheter och används hos Festool endast för feldiagnos, reparations- och garantiända mål samt för kvalitetsförbättring resp. vidareu tveckling av elverktyget. Datainformationen ut nyttjas inte för ytterligare ändamål – såvida kunden inte uttryckligen har godkänt det. Svenska 80Sisällys 1 Tunnukset p. 81

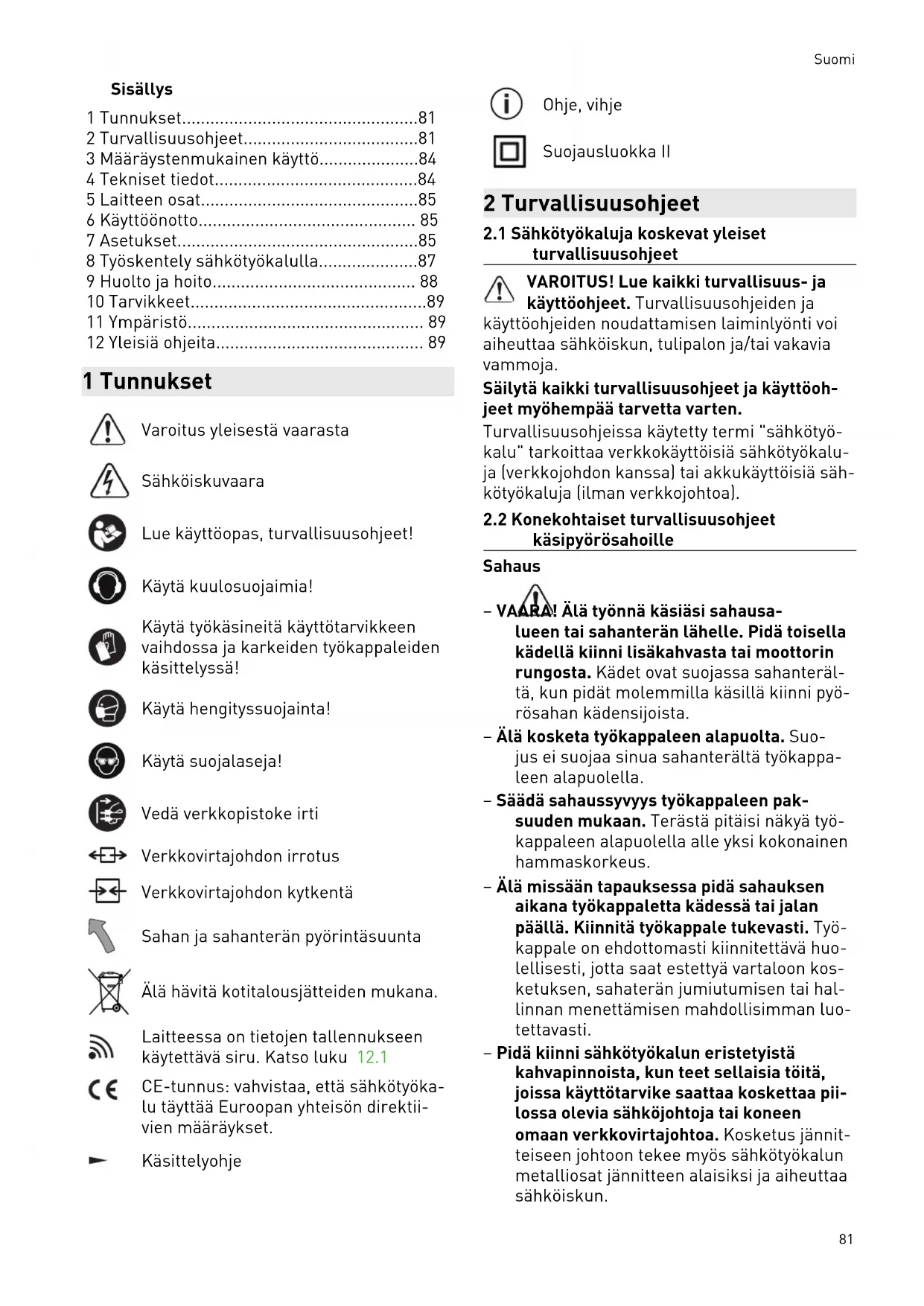

• 2 Turvallisuusohjeet p. 81
• 3 Määräystenmukainen käyttö p. 84
• 4 Tekniset tiedot p. 84
• 5 Laitteen osat p. 85
• 6 Käyttöönotto p. 85
• 7 Asetukset p. 85
• 8 Työskentely sähkötyökalulla p. 87
• 9 Huolto ja hoito p. 88
• 10 Tarvikkeet p. 89
• 11 Ympäristö p. 89
• 12 Yleisiä ohjeita 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Käytä kuulosuojaimia! Käytä työkäsineitä käyttötarvikkeen vaihdossa ja karkeiden työkappaleiden käsittelyssä! Käytä hengityssuojainta! Käytä suojalaseja! Vedä verkkopistoke irti Verkkovirtajohdon irrotus Verkkovirtajohdon kytkentä Sahan ja sahanterän pyörintäsuunta Älä hävitä kotitalousjätteiden mukana. Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 12.1 CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset. Käsittelyohje Ohje, vihje Suojausluokka II 2 Turvallisuusohjeet p. 89

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet

käsipyörösahoille Sahaus – VAARA! Älä työnnä käsiäsi sahausa lueen tai sahanterän lähelle. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin rungosta. Kädet ovat suojassa sahanteräl tä, kun pidät molemmilla käsillä kiinni pyö rösahan kädensijoista. – Älä kosketa työkappaleen alapuolta. Suo jus ei suojaa sinua sahanterältä työkappa leen alapuolella. – Säädä sahaussyvyys työkappaleen pak suuden mukaan. Terästä pitäisi näkyä työ kappaleen alapuolella alle yksi kokonainen hammaskorkeus. – Älä missään tapauksessa pidä sahauksen aikana työkappaletta kädessä tai jalan päällä. Kiinnitä työkappale tukevasti. Työ kappale on ehdottomasti kiinnitettävä huo lellisesti, jotta saat estettyä vartaloon kos ketuksen, sahaterän jumiutumisen tai hal linnan menettämisen mahdollisimman luo tettavasti. – Pidä kiinni sähkötyökalun eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike saattaa koskettaa pii lossa olevia sähköjohtoja tai koneen omaan verkkovirtajohtoa. Kosketus jännit teiseen johtoon tekee myös sähkötyökalun metalliosat jännitteen alaisiksi ja aiheuttaa sähköiskun. Suomi 81– Käytä pitkittäissahauksessa aina ohjainta tai suoraa ohjausta reunaa pitkin. Se pa rantaa sahaustarkkuutta ja pienentää sa hanterän jumittumisvaaraa. – Käytä aina oikean kokoisia ja sopivalla kiinnitysreiällä varustettuja sahanteriä (esim. vinoneliön muotoinen tai pyöreä). Sahanterät, jotka eivät sovi sahan asennu sosiin, pyörivät epäkeskisesti ja johtavat hallinnan menetykseen. – Älä missään tapauksessa käytä vaurioitu neita tai virheellisiä sahanterän kiristys laippoja tai -ruuveja. Sahanterän kiristys laipat ja -ruuvit on suunniteltu varta vasten kyseiselle sahalle ja ne takaavat optimaali sen tehokkuuden ja käyttöturvallisuuden. Takaisku – aiheuttajat ja vastaavat turvalli suusohjeet – Takaisku on äkillinen reaktio, jonka aiheut taa jumittunut tai vinossa oleva sahanterä. Tällöin saha tempautuu hallitsemattomasti irti työkappaleesta ja sinkoutuu käyttäjän suuntaan; – kapenevaan sahausuraan jumittuva sahan terä pysähtyy ja moottorin vääntövoima tempaisee laitteen käyttäjän suuntaan; – vinossa tai väärin sahausurassa olevan sa hanterän takaosan hampaat saattavat ta kertua työkappaleen pintaan, jolloin sahan terä tempautuu irti sahausurasta ja saha sinkoutuu taaksepäin käyttäjän suuntaan. Takaisku johtuu sahan virheellisestä tai epäa sianmukaisesta käytöstä. Sen voi estää sopivilla varotoimenpiteillä, kuten seuraavana on kuvat tu. – Ota molemmin käsin kiinni sahan kädensi joista ja pidä käsivarsia sellaisessa asen nossa, jossa pystyt hallitsemaan takaisku voimia. Seiso aina sahanterän kyljen puo lella, älä missään tapauksessa oleskele samalla linjalla sahanterän sahausuraan nähden. Takaiskun yhteydessä pyörösaha saattaa tempautua taaksepäin. Oikein toi mimalla käyttäjä pystyy kuitenkin hallitse maan takaiskuvoimia. – Jos sahanterä jumittuu tai keskeytät työs kentelyn, vapauta käyttökytkin ja pidä sa haa liikuttamatta työkappaleessa, kunnes sahanterä on pysähtynyt paikalleen. Älä missään tapauksessa yritä irrottaa sahaa työkappaleesta tai vetää sahaa taakse päin, kun sahanterä ei ole vielä pysähty nyt, koska muuten voi tapahtua takaisku. Selvitä ja poista sahanterän jumittumisen syy. – Kun haluat käynnistää työkappaleessa olevan sahan uudelleen, keskitä sahante rä sahausuraan ja tarkista, etteivät sen hampaat ole jumissa työkappaleessa. Jos sahanterä jumittuu, se saattaa tempautua irti työkappaleesta, tai terä voi aiheuttaa ta kaiskun, kun käynnistät sahan uudelleen. – Tue suuret levyt, jotta saat vähennettyä sahanterän jumittumisesta johtuvaa ta kaiskuvaaraa. Suuret levyt voivat taipua omasta painostaan. Levyt täytyy tukea mo lemmilla puolilla, sekä sahausuran läheltä että myös reunoistaan. – Älä käytä tylsiä tai vaurioituneita sahante riä. Jos sahanterien hampaat ovat tylsiä tai vääntyneitä, sahausurasta tulee liian ka pea. Tämä lisää kitkaa ja johtaa sahanterän jumittumiseen ja takaiskuun. – Kiristä ennen sahausta sahaussyvyyden ja sahauskulman säätimet. Jos säädöt muut tuvat sahauksen aikana, sahanterä saattaa jumittua ja johtaa takaiskuun. – Noudata erityistä varovaisuutta, kun teet upotussahauksia seiniin tai piilossa ole vien kohteisiin. Materiaaliin sahaava sa hanterä voi jumittua piilossa oleviin osiin ja johtaa takaiskuun. Suojuksen toiminta – Tarkasta ennen jokaista käyttökertaa, että suojus sulkeutuu kunnolla. Älä käytä sa haa, jos suojus ei liiku esteettömästi eikä sulkeudu välittömästi. Älä missään ta pauksessa lukitse tai sido suojusta paikal leen, koska tällöin sahanterä olisi suojaa maton. Jos saha putoaa vahingossa lattial le, suojus saattaa vääntyä. Varmista, että suojus liikkuu esteettä ja ettei se kosketa muihin osiin missään sahauskulmassa ja - syvyydessä. – Tarkasta suojuksen jousen kunto ja toimi vuus. Huollata työkalu ennen käyttöä, jos suojus ja jousi eivät toimi moitteettomasti. Vaurioituneet osat, tahmeat likakerrokset tai purukertymät hidastavat suojuksen lii kettä. – Varmista ei-suorakulmaisesti tehtävässä upotussahauksessa, ettei sahan pohjalevy pääse siirtymään. Sivusuuntainen siirtymi nen saattaa jumittaa sahanterän ja johtaa siten takaiskuun. Suomi 82– Aseta saha työpöydälle tai lattialle vain kun sen suojus peittää sahanterän. Suoja maton ja edelleen pyörivä sahanterä liikut taa sahaa sahaussuuntaa vastaan ja sahaa kaikkea tielleen osuvaa. Huomioi siksi sa han jälkikäyntiaika. Halkaisupuukon toiminta [5-4] – Käytä halkaisupuukolle sopivaa sahante rää. Jotta halkaisupuukko toimisi toivotulla tavalla, sahanterän rungon täytyy olla hal kaisupuukkoa ohuempi ja hammasleveyden halkaisupuukon vahvuutta suurempi. – Älä käytä sahaa, jos halkaisupuukko on vääntynyt. Pienikin häiriö voi hidastaa suo juksen sulkeutumista.

2.3 Valmiiksi asennettua sahanterää

koskevat turvallisuusohjeet Käyttökohde – Terässä ilmoitettua huippukierroslukua ei saa ylittää / kierroslukualuetta täytyy nou dattaa. – Valmiiksi asennettua sahanterää saa käyt tää vain pyörösahoissa. – Noudata erityistä varovaisuutta, kun otat terän pakkauksesta / asetat terän pak kaukseen, sekä terän käsittelyssä (esim. kun asennat terän työkaluun). Loukkaantu misvaara terävien terien takia! – Käytä terää käsitellessäsi työkäsineitä, jot ka vähentävät loukkaamisvaaraa ja mah dollistavat tukevan otteen terästä. – Sahanterä täytyy vaihtaa, jos sen rungossa on halkeamia. Korjaaminen on kielletty. – Juotetuilla hampailla varustettuja sahante riä ei saa enää käyttää, kun niiden ham maspaksuus on alle 1 mm. – VAROITUS! Teriä ei saa käyttää, jos niissä on näkyviä halkeamia tai tylsiä tai vaurioi tuneita hampaita. Asennus ja kiinnitys – Terät täytyy kiinnittää niin, etteivät ne voi ir rota käytön aikana. – Terien asennuksessa on varmistettava, että terä kiristetään navan tai kiinnityspinnan kohdalta, ja etteivät hampaat kosketa mui hin osiin. – Avaimen pidentäminen jatko-osalla tai lii toksen kiristäminen vasaraniskuilla on kiellettyä. – Kiinnityspinnat täytyy puhdistaa liasta, ras vasta, öljystä ja vedestä. – Kiinnitysruuvit täytyy kiristää valmistajan toimittamien ohjeiden mukaan. – Kun sahanterien reiän halkaisija säädetään työkalun karan halkaisijan kokoiseksi, tä hän saa käyttää vain asennettuja renkaita, esimerkiksi: paikalleen puristettuja tai pi tävästi kiinnitettyjä renkaita. Irrallaan ole via renkaita ei saa käyttää. Huolto ja hoito – Korjaus- ja hiontatöitä saavat tehdä vain Festool-huoltokorjaamot tai valtuutetut ammattilaiset. – Terän rakennetta ei saa muuttaa. – Puhdista terä säännöllisesti pihkasta ja muista epäpuhtauksista (puhdistusaineen pH-arvo 4,5-8). – Tylsien hampaiden teräsärmät saa teroit taa 1 mm:n minimipaksuuteen asti. – Terää saa kuljettaa vain soveltuvassa pak kauksessa - loukkaantumisvaara!

2.4 Lisäturvallisuusohjeet

Käytä soveltuvia henkilönsuojavarusteita: Kuulosuojaimia, suojalaseja, hengityssuo jainta pölyä aiheuttavissa töissä, suojakäsi neitä karkeita materiaaleja käsiteltäessä ja terän vaihdossa. – Työstön yhteydessä saattaa syntyä tervey delle haitallista / myrkyllistä pölyä (esim. lyijypitoiset maalit, tietyt puulaadut tai metallit). Näiden pölylaatujen koskettami nen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä oleville ih misille. Noudata oman maasi voimassaole via turvallisuusmääräyksiä. – Käytä terveytesi suojelemiseksi P2- hengityksensuojainta. Huolehdi sisätiloissa tehokkaasta ilmanvaihdosta ja kytke lait teeseen järjestelmäimuri. – Tätä sähkötyökalua ei saa asentaa työpöy tään. Sähkötyökalusta saattaa tulla vaaral linen ja se voi johtaa vakaviin onnettomuuk siin, jos se asennetaan toisen valmistajan tai itsetehtyyn työpöytään. – Tarkista rungon osat vaurioiden (esim. murtumat tai hiushalkeamat) varalta. Kor jauta vaurioituneet osat ennen sähkötyöka lun käyttöä. – Käytä soveltuvia rakenneilmaisimia piilos sa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolai Suomi 83tokselta. Sähkötyökalun kosketus jännitet tä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rik koutuminen aiheuttaa esinevahinkoja.

2.5 Alumiinin työstö

Alumiinia työstettäessä on noudatettava turval lisuussyistä seuraavia toimenpiteitä: – Käytä suojalaseja! – Puhdista sähkötyökalun moottorikoteloon kertynyt pöly säännöllisin väliajoin. – Käytä alumiinisahanterää. – Sulje läpinäkyvä suojus / purusuojus. – Kytke eteen vikavirta- (FI-, PRCD-) suoja kytkin. – Levyjä sahattaessa on käytettävä petrolivoi telua, ohutseinäisiä profiileja (maks. 3 mm) voi työstää ilman voitelua.

EN 62841 mukaan määritetyt arvot ovat tyypilli sesti: Äänenpainetaso L

= 101 dB(A) Epävarmuus K = 3 dB HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Tärinäarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet tynä EN 62841: Puun sahaaminen

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä synty vän tärinä- ja melukuormituksen alusta vaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyt tösovelluksia. HUOMIO Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta. ► Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa. ► Todellisesta kuormituksesta riippuen täy tyy määrittää asiaankuuluvat varotoimenpi teet käyttöturvallisuuden takaamiseksi. 3 Määräystenmukainen käyttö Upotussahat on tarkoitettu puun, puunkaltais ten materiaalien, kipsi- ja sementtisidonnaisten kuitumateriaalien sekä muovien sahaustöihin. Festoolin tarjoamien alumiinille tarkoitettujen erikoissahanterien avulla koneita voi käyttää myös alumiinin sahaustöihin. Asbestipitoisia materiaaleja ei saa sahata. Älä käytä katkaisu- ja hiomalaikkoja. Tämä sähkötyökalu on tarkoitettu vain ammat tityöntekijöiden tai koneen käyttöopastuksen saaneiden henkilöiden käyttöön. Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista.

Työkalussa saa käyttää vain seuraavien tietojen mukaisia sahanteriä: – Standardin EN 847-1 mukaiset sahanterät – Sahanterän halkaisija 160 mm – Sahausuran leveys 1,8 mm – Kiinnitysreikä 20 mm – Terärungon vahvuus 1,1-1,4 mm – Soveltuu maks. 9500 min

kierrosluvulle Festool-sahanterät ovat standardin EN 847-1 mukaisia. Sahaa vain sellaisia materiaaleja, joille kysei nen sahanterä on tarkoitettu. 4 Tekniset tiedot Upotussaha TS 55 FEBQ, TS 55 FEQ TS 55 FQ Teho 1200 W 1050 W Kierrosluku (kuormittamatta) 2000-5800 min

Kallistuskulma -1°...47° -1°...47° Suomi 84Upotussaha TS 55 FEBQ, TS 55 FEQ TS 55 FQ Sahaussyvyys kun 0° 0 - 55 mm 0 - 55 mm Sahaussyvyys kun 45° 0 - 43 mm 0 - 43 mm Sahanterän mitat 160x1,8x20 mm 160x1,8x20 mm Paino EPTA-Procedure 01:2014 -ohjeiden mukaan (il man sähköjohtoa) 4,5 kg 4,4 kg 5 Laitteen osat [1-1] Säätöleuat [1-2] Kulma-asteikko [1-3] Kulmasäädön kiertonupit [1-4] Kahvat [1-5] Käyttötarvikkeen vaihtovipu [1-6] Käynnistyssalpa [1-7] Käynnistys-/sammutuskytkin [1-8] Poistoimuliitäntä [1-9] Lukitusten avauskohdat -1°...47° sa hauskulmia varten [1-10] Kierroslukusäädin (ei TS 55 FQ) [1-11] Verkkovirtajohto [1-12] Syvyydenrajoittimen kaksiosainen as teikko (ohjainkiskon kanssa / ilman ohjainkiskoa) [1-13] Sahaussyvyyden säätöruuvi teroitet tuja sahanteriä varten [1-14] Syvyydenrajoitin [1-15] Sahauskohdan osoitin [1-16] Läpinäkyvä suojus / purusuojus [1-17] Murtosuoja [1-18] Suojus Mainitut kuvat ovat käyttöoppaan alussa. Kuvassa esitetyt tai tekstissä kuvaillut lisäva rusteet eivät osittain sisälly toimitukseen. 6 Käyttöönotto VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tieto ja. ► Pohjois-Amerikassa saa käyttää vain sel laisia Festool-koneita, joiden jännite on 120 V / 60 Hz. HUOMIO Plug it -liitäntä voi kuumeta, jos bajonetti kiinnitystä ei ole lukittu kunnolla kiinni Palovammavaara ► Varmista ennen sähkötyökalun käynnistä mistä, että verkkovirtajohdon bajonettikiin nitys on liitetty ja lukittu kunnolla kiinni. Sammuta työkalu aina ennen verkkovir tajohdon kiinnittämistä tai irrottamista! Verkkovirtajohdon kiinnitys ja irrotus [1-11] katso kuva [2]. Työnnä käynnistyssalpa [1-6] ylös ja pai na käynnistys-/sammutuskytkintä [1-7] (paina = päälle / vapauta = POIS PÄÄLTÄ). Käynnistyssalpaa painamalla avaat upotusme kanismin lukituksen. Sahauslaitetta voi liikuttaa alaspäin. Tässä yhteydessä sahanterä tulee esiin suojuksesta. 7 Asetukset VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta, en nen kuin alat tehdä koneeseen kohdistuvia töitä! Suomi

Laitteet TS 55 FEBQ, TS 55 FEQ on varustettu kokoaaltoelektroniikalla ja seuraavilla ominai suuksilla: Pehmeä käynnistyminen Elektronisesti säädetty pehmeä käynnistys var mistaa sähkötyökalun nykäisemättömän käyn nistyksen. Tasainen kierrosluku Elektroniikka pitää moottorin kierrosluvun sa mana. Tällä tavoin sahausnopeus pysyy jatku vasti tasaisena myös kuormituksessa. Kierrosluvun säätö Kierroslukua voi säätää portaattomasti säätö pyörällä [1-10] kierroslukualueen puitteissa (katso Tekniset tiedot). Siten voit säätää opti maalisen sahausnopeuden työstettävän pinnan mukaan. Materiaalikohtainen kierroslukualue Täyspuu (kova, pehmeä) 6 Lastu- ja kovakuitulevyt 3 ‑ 6 Kerrospuu, kimpilevyt, viilulevyt ja pin noitetut levyt

Laminaatti, mineraalimateriaalit 4 ‑ 6 Kipsi- ja sementtisidonnaiset lastu- ja kuitulevyt 1 ‑ 3 Alumiinilevyt ja -profiilit maks. 15 mm 4 ‑ 6 Muovit, kuituvahvisteiset muovit (lasi kuitumuovi), paperi ja kuitu 3 ‑ 5 Akryylilasi 4 ‑ 5 Virran rajoitus Virran rajoitus estää äärimmäisessä ylikuormi tuksessa liian suuren virranoton. Tämä voi pie nentää moottorin kierroslukua. Moottori kiihtyy heti uudelleen kuormituksen keventämisen jäl keen. Jarru Sahassa TS 55 FEBQ on elektroninen jarru. Moottorin sammutuksen jälkeen elektroninen jarru pysäyttää sahanterän n. 2 sekunnin sisäl lä. Ylikuumenemissuojaus Jos moottorin lämpötila on liian korkea, virran syöttöä ja kierroslukua alennetaan. Sähkötyö kalu käy edelleen matalammalla teholla, jotta moottorin tuuletin jäähdyttää koneen nopeasti. Kun moottori on jäähtynyt, sähkötyökalun kier rosnopeus nousee jälleen automaattisesti.

7.2 Sahaussyvyyden säätö

Sahaussyvyyden voi säätää 0 - 55 mm syvyyden rajoittimen [3-1] avulla. Sahauslaitetta voi painaa sen jälkeen alaspäin säädettyyn sahaussyvyyteen asti. Sahaussyvyys ilman ohjainkiskoa maks. 55 mm +FS Sahaussyvyys FS-ohjainkiskon kanssa maks. 51 mm

7.3 Sahauskulman säätö

0°-45°: ► Avaa kiertonupit [4-1]. ► Käännä sahalaite haluamaasi sahauskul maan [4-2]. ► Sulje kiertonupit [4-1]. Molemmat asennot (0° ja 45°) ovat tehda sasetuksia ja ne voi tarvittaessa säädättää huoltopisteessä. Työnnä kulmasahauksissa läpinäkyvä suojus / murtosuoja yläasentoon! Alileikkaukseen -1° ja 47°: ► Käännä sahalaite yllä kuvatulla tavalla ää riasentoon (0°/45°). ► Vedä lukituksen avaajaa [4-3] hieman ulos. ► Vedä -1°-alileikkuuta varten lisäksi lukituk sen avaaja [4-4] ulos. Sahalaite menee -1°/47°-asentoon. ► Sulje kiertonupit [4-1].

7.4 Sahanterän valinta

Festool-sahanterät on merkitty värillisellä ren kaalla. Väri tarkoittaa materiaalia, jolle sahan terä soveltuu. Huomioi tarvittavat sahanterätiedot (katso lu ku 3.1). Väri Materiaali Tunnus Keltai nen Puu Punai nen Laminaatti, mine raalimateriaali HPL/TRESPA

Vihreä Kipsi- ja sementtisi donnaiset lastu- ja kuitulevyt Sininen Alumiini, muovi "$3:- Suomi

867.5 Sahanterän vaihto

VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta, en nen kuin alat tehdä koneeseen kohdistuvia töitä! HUOMIO Kuuman ja terävän käyttötarvikkeen aiheut tama loukkaantumisvaara ► Älä käytä tylsiä tai viallisia käyttötarvikkei ta. ► Käytä työkäsineitä, kun käsittelet käyttö tarviketta. Sahanterän irrottaminen ► Käännä kone ennen sahanterän vaihtoa 0°- asentoon ja säädä suurin sahaussyvyys. ► Käännä vipu [5-2] rajoittimeen asti. ► Työnnä käynnistyssalpaa [5-1] ylöspäin ja paina sahauslaitetta alaspäin, kunnes se lu kittuu paikalleen. ► Avaa ruuvi [5-5] kuusiokoloavaimella [5-3]. ► Ota sahanterä [5-7] pois. Sahanterän asennus VAROITUS! Tarkasta ruuvit ja laippa lian varalta ja käytä vain puhtaita ja vauriottomia osia! ► Asenna uusi sahanterä. VAROITUS! Sahanterän [5-8] ja sahan [5-6] pyörimissuunnan täytyy olla identtisiä! Tä män ohjeen noudattamisen laiminlyönti voi aiheuttaa vakavia vammoja. ► Asenna ulompi laippa [5-9] paikalleen niin, että vääntiötappi tarttuu sisemmän laipan aukkoon. ► Kiristä ruuvi [5-5] pitävästi paikalleen. ► Käännä vipu [5-2] takaisin.

7.6 Läpinäkyvän suojuksen / murtosuojan

asennus Läpinäkyvä suojus [6-1] varmistaa sahanterän näkyvyyden ja optimoi pölynpoiston. Murtosuoja (vihreä) [6-2] parantaa lisäksi 0°- asennolla tehtävissä sahauksissa työkappaleen yläpinnan sahausreunan laatua. ► Aseta murtosuoja [6-2] paikalleen. ► Ruuvaa kiertonuppi [6-3] pitkittäisreiän läpi murtosuojaan. ► Varmista, että mutteri [6-4] on kunnolla paikallaan murtosuojassa. ► VARO! Käytä vain upotussahan mukana toi mitettua kiertonuppia. Toisesta sahasta pe räisin oleva kiertonuppi voi olla liian pitkä ja jumittaa sahanterän. Murtosuojan sahaaminen sopivaksi Ennen ensimmäistä käyttökertaa murtosuoja täytyy sahata sopivaksi: ► Säädä kone suurimmalle sahaussyvyydelle. ► Säädä koneen kierroslukuportaaksi 6. ► Aseta kone hukkapalan päälle, jotta voit sa hata murtosuojan sopivaksi.

VAROITUS Pöly aiheuttaa vaaraa terveydelle ► Älä missään tapauksessa työskentele il man imuria. ► Noudata maakohtaisia määräyksiä. Festool-järjestelmäimuri Poistoimuliitäntään voi kytkeä Festool-järjes telmäimurin, jonka imuletkun halkaisija on 27/32 mm tai 36 mm (suosittelemme kokoa 36 mm vähäisemmän tukkeutumisvaaran ta kia). Ø 27 imuletkun liitäntäkappale kytketään kul makappaleen sisälle. Ø 36 imuletkun liitäntä kappale kytketään kulmakappaleen päälle. VARO! Jos et käytä antistaattista imuletkua, työkaluun voi varautua staattista sähköä. Voit saada sähköiskun ja sähkötyökalun elektroniik ka saattaa vaurioitua. 8 Työskentely sähkötyökalulla Noudata töissä kaikkia tämän oppaan alussa annettuja turvallisuusohjeita ja sekä seuraavia määräyksiä: Ennen aloitusta – Tarkasta ennen jokaista käyttökertaa, että käyttökoneisto kääntyy sahanterän kanssa moitteettomasti ja täydellisesti takaisin ylös lähtöasentoonsa suojakoteloon. Älä käytä sahaa, jos se ei siirry luotettavasti ylempään ääriasentoonsa. Älä missään ta pauksessa kiinnitä tai lukitse kääntyvää käyttökoneistoa tiettyyn sahaussyvyyteen. Muuten sahanterä on esillä suojaamatto mana. – Tarkasta ennen jokaista käyttökertaa upo tusmekanismin toiminta ja käytä työkalua vain, kun se toimii asianmukaisesti. – Tarkasta sahanterän kunnollinen kiinnitys. Suomi 87– Varmista ennen töiden aloittamista, että kiertonuppi [1-3] on kiristetty pitävästi pai kalleen. – Varmista, ettei poistoimuletku tai verkko virtajohto voi takertua missään sahausvai heessa työkappaleeseen, työkappalealus taan tai lattian vaarakohtiin. – Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana. – Aseta työkappale jännityksettömään ja ta saiseen asentoon. Sahaustyössä – Pidä työskentelyn aikana aina molemmilla käsillä kiinni sähkötyökalun kahvois ta [1-4]. Tämä on ehdottoman tärkeää, jot ta työskentely ja upotussahaus sujuu tar kasti. Upota sahanterä hitaasti ja tasaisesti työkappaleeseen. – Ohjaa sähkötyökalu työkappaletta vasten vain, kun moottori on käynnissä. – Työnnä sahaa aina eteenpäin [9-2], älä missään tapauksessa vedä sitä taaksepäin itseäsi kohti. – Sahaa sopivalla vauhdilla, niin että saat es tettyä sahanteräsärmien ylikuumenemisen ja muovia sahatessa muovin sulamisen. Mi tä kovempaa sahattava materiaali on, sitä hitaammin kannattaa sahata. – Älä käytä työkalua, jos sen elektroniikka on vioittunut, koska muuten moottori voi käydä ylikierroksilla. Kyse on elektroniikkaviasta, jos pehmeä käynnistystoiminto puuttuu, moottorin kierroslukua ei saa säädettyä tai koneesta tulee savua tai palaneen hajua. – Aseta saha työpöydälle tai lattialle vain kun sen suojus peittää sahanterän kokonaan.

8.1 Sahaaminen viivaa pitkin

Sahausuran osoitin [7-2] näyttää 0°- ja 45°-sa hauksissa (ilman ohjainkiskoa) sahauksen kul kulinjan.

8.2 Palojen sahaaminen

Laita kone sahauspöydän etumainen osa edellä työkappaleelle, käynnistä kone, paina säädetyl le sahaussyvyydelle ja työnnä eteenpäin sa haussuuntaan.

8.3 Aukkojen sahaaminen (upotussahaus)

Takaiskujen välttämiseksi upotussa hauksessa on ehdottomasti noudatettava seuraavia ohjeita: – Aseta koneen sahauspöydän takareuna ai na tukevaa rajoitinta vasten. – Aseta kone ohjainkiskolla tehtävissä töissä takaiskujarrua FS-RSP (lisätarvike) [9-4] vasten, joka lukitaan ohjainkiskoon. Menettelyohjeet ► Aseta kone työkappaleen päälle ja tue se rajoittimeen (takaiskujarru). ► Käynnistä kone. ► Paina konetta hitaasti alaspäin säädettyyn sahaussyvyyteen ja työnnä sitä eteenpäin sahaussuuntaan. Merkit [7-1] osoittavat suurimmassa sahaussy vyydessä ja ohjainkiskoa käytettäessä sahante rän (Ø 160 mm) etumaisen ja takimmaisen sa hauskohdan.

8.4 Kipsi- ja sementtisidonnaiset kuitulevyt

Suuren pölynmuodostuksen takia suosittelem me käyttämään suojuksen sivulle asennettavaa suojalaitetta ABSA-TS55 (lisätarvike) ja Festo olin märkäkuivaimuria. 9 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta en nen kaikkia huolto- ja puhdistustöitä! ► Kaikki huolto- ja korjaustyöt, jotka vaativat kotelon avaamista, ovat sallittuja vain val tuutetussa huoltokorjaamossa. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt . Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT

Koneessa on automaattisesti irtikytkeytyvät eri koishiilet. Jos ne ovat kuluneet loppuun, virta katkeaa automaattisesti ja laite pysähtyy. Noudata seuraavia ohjeita: ► Vaurioituneet varolaitteet ja osat (esim. rik koutunut käyttötarvikkeen vaihtovipu [1-5]) täytyy korjauttaa tai vaihdattaa valtuutetus sa ammattikorjaamossa, mikäli käyttöoh jeissa ei ole toisin neuvottu. ► Tarkasta, että koko käyttökoneiston ylös suojattuun ääriasentoon siirtävä palautus jousi on hyvässä kunnossa ja toimii moit teettomasti. Suomi 88► Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puh taina. ► Imuroi kaikista sähkötyökalun aukoista si rut ja purut pois. Älä missään tapauksessa avaa suojusta [1-18]. ► Kun työstät kipsi- ja sementtisidonnaisia kuitulevyjä, puhdista työkalu erityisen huo lellisesti. Puhdista sähkötyökalun ja käyttö kytkimen tuuletusaukot kuivalla ja öljyttö mällä paineilmalla. Muuten sähkötyökalun rungon sisään ja käyttökytkimen ympärille voi kertyä kipsipitoista pölyä, joka kovettuu ilmankosteuden vaikutuksesta. Tämä saat taa johtaa kytkentämekanismin häiriöihin

9.1 Teroitetut sahanterät

Säätöruuvilla [8-1] voit säätää teroitettujen sa hanterien sahaussyvyyden tarkasti. ► Säädä sahaussyvyyden rajoitin [8-2] asen toon 0 mm (ohjainkiskon kanssa). ► Avaa sahalaitteen lukitus ja paina sahaa alaspäin rajoittimeen asti. ► Kierrä säätöruuvia [8-1] sisäänpäin, kunnes sahanterä koskettaa työkappaletta.

9.2 Sahauspöytä horjuu

Sahauskulman säädön yhteydessä sa hauspöydän täytyy olla tasaiselle alustalla. Jos sahauspöytä horjuu, säätö täytyy tehdä uu delleen (luku 7.3). 10 Tarvikkeet Käytä vain Festoolin hyväksymiä lisä- ja kulu tustarvikkeita. Katso Festool-luettelo tai www.festool.com. Muiden lisävarusteiden ja käyttötarvikkeiden käyttäminen voi tehdä sähkötyökalun epäturval liseksi ja aiheuttaa vakavia onnettomuuksia. Kuvattujen lisätarvikkeiden lisäksi Festool tar joaa laajan valikoiman muitakin järjestelmätar vikkeita, joiden avulla pystyt käyttämään konet tasi monipuolisesti ja tehokkaasti, esimerkiksi:

• Suuntausohjain, pöydän levennysosa PA- TS 55

• Suuntausohjain FS-PA ja jatke FS-PA-VL

• Monitoimipöytä MFT/3

10.1 Sahanterät, muut tarvikkeet

Festool tarjoaa kaikkiin käyttökohteisiin varta vasten Festool-sahoille räätälöityjä sahanteriä, joilla voit sahata erilaisia materiaaleja nopeasti ja siististi.

10.2 Ohjainjärjestelmä

Ohjainkisko mahdollistaa tarkat ja siistit sa haukset ja estää samalla työkappaleen pinta vauriot. Laajan tarvikevalikoiman avulla ohjainjärjestel mällä voi tehdä tarkkoja kulmasahauksia, jiiri sahauksia ja sovitustehtäviä. Kiinnitysmahdolli suus ruuvipuristimilla [9-5] takaa pitävän asen nuksen ja turvallisen työskentelyn. ► Säädä sahauspöydän ohjausvälys ohjainkis kolla kahdella säätöleualla [9-1]. Sahaa ennen ohjainkiskon ensimmäistä käyt tökertaa murtosuoja [9-3] sopivaksi: ► Säädä koneen kierroslukuportaaksi 6. ► Aseta kone koko ohjauslaatan kanssa oh jainkiskon takapäätyyn. ► Käynnistä kone. ► Paina konetta hitaasti alaspäin suurimpaan säädettyyn sahaussyvyyteen asti ja sahaa murtosuoja sopivaksi ilman paikaltaan siir tämistä koko pituudelta. Tämän jälkeen murtosuojan reuna vastaa täs mälleen sahausreunaa. Aseta ohjainkisko hukkapalan päälle, jotta voit sahata murtosuojan sopivaksi. 11 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. REACh:iin liittyvät tiedot: www.festool.com/ reach 12 Yleisiä ohjeita

12.1 Tietosuojaa koskevat tiedot
