BRUKSANVISNING TSC 55 K FESTOOL

EU-försäkran om överensstämmelse. Vi för- klarar på eget ansvar att denna produkt uppfyller alla relevanta krav enligt följande EU-direktiv och baseras på följande normer eller normgivande dokument:

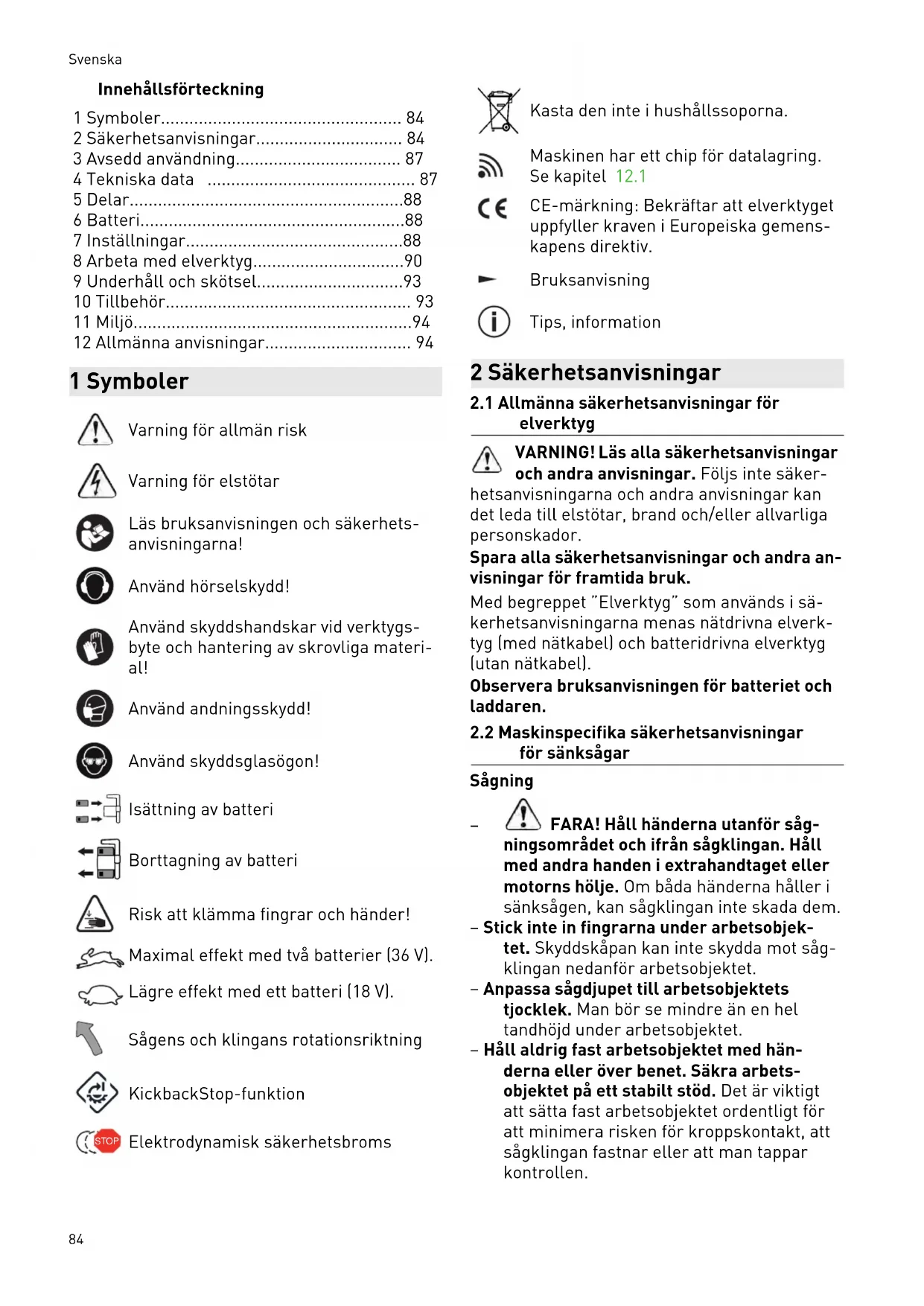

• 5 Delar p. 88
• 6 Batteri p. 88
• 7 Inställningar p. 88
• 8 Arbeta med elverktyg p. 90
• 9 Underhåll och skötsel p. 93
• 10 Tillbehör p. 93
• 11 Miljö p. 94
• 12 Allmänna anvisningar 1 Symboler Varning för allmän risk Varning för elstötar Läs bruksanvisningen och säkerhets anvisningarna! Använd hörselskydd! Använd skyddshandskar vid verktygs byte och hantering av skrovliga materi al! Använd andningsskydd! Använd skyddsglasögon! Isättning av batteri Borttagning av batteri Risk att klämma fingrar och händer! Maximal effekt med två batterier (36 V). Lägre effekt med ett batteri (18 V). Sågens och klingans rotationsriktning KickbackStop-funktion STOP Elektrodynamisk säkerhetsbroms Kasta den inte i hushållssoporna. Maskinen har ett chip för datalagring. Se kapitel 12.1 CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemens kapens direktiv. Bruksanvisning Tips, information 2 Säkerhetsanvisningar p. 94

2.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador. Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk. Med begreppet ”Elverktyg” som används i sä kerhetsanvisningarna menas nätdrivna elverk tyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel). Observera bruksanvisningen för batteriet och laddaren.

2.2 Maskinspecifika säkerhetsanvisningar

för sänksågar Sågning

FARA! Håll händerna utanför såg ningsområdet och ifrån sågklingan. Håll med andra handen i extrahandtaget eller motorns hölje. Om båda händerna håller i sänksågen, kan sågklingan inte skada dem. – Stick inte in fingrarna under arbetsobjek tet. Skyddskåpan kan inte skydda mot såg klingan nedanför arbetsobjektet. – Anpassa sågdjupet till arbetsobjektets tjocklek. Man bör se mindre än en hel tandhöjd under arbetsobjektet. – Håll aldrig fast arbetsobjektet med hän derna eller över benet. Säkra arbets objektet på ett stabilt stöd. Det är viktigt att sätta fast arbetsobjektet ordentligt för att minimera risken för kroppskontakt, att sågklingan fastnar eller att man tappar kontrollen. Svenska 84– Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där insatsverktyget kan stöta på dolda elled ningar. Kontakt med en strömförande led ning sätter även elverktygets metalldelar under spänning och leder till elstötar. – Använd alltid ett anslag eller en rak styr kant vid längskapning. Det förbättrar såg precisionen och minskar risken för att såg klingan fastnar. – Använd alltid sågklingor i rätt storlek och med passande fästhål (t.ex. rombformat eller runt). Sågklingor som inte passar till sågens monteringsdelar går ojämnt och gör så att man förlorar kontrollen över ar betet. – Använd aldrig skadade eller felaktiga spännflänsar eller -skruvar till sågkling orna. Sågklingans spännflänsar och -skru var har specialkonstruerats för sågen för optimal effekt och driftssäkerhet. Rekyl – orsak och säkerhetsanvisningar – En rekyl är den plötsliga reaktion som upp står när en sågklinga hakar i, kläms fast eller är felinställd så att sågen hoppar ur arbetsobjektet okontrollerat och slår upp mot användaren. – Om sågklingan fastnar i snittet blockeras den, och sågen slår tillbaka mot använda ren av motorkraften. – Om sågklingan förvrids eller justeras fel i snittet kan tänderna i bakre området av klingan haka fast i arbetsobjektets yta, vil ket gör att klingan hoppar ur och slår upp mot användaren. En rekyl beror alltså på att sågen har använts eller hanterats felaktigt. Rekyler kan förhindras genom att lämpliga försiktighetsåtgärder vidtas enligt beskrivningen nedan. – Håll fast sågen med båda händerna och håll armarna i en ställning som kan ta upp rekylens kraft. Stå alltid vid sidan av såg klingan, aldrig direkt framför den. Vid en rekyl kan sågen slå bakåt, men användaren kan parera rekylens kraft genom lämpliga åtgärder. – Om sågklingan fastnar eller när arbetet avbryts, släpp strömbrytaren och håll kvar sågen i materialet tills den har stan nat helt. Försök aldrig att ta bort sågen från arbetsobjektet eller dra den bakåt medan den fortfarande roterar – det kan leda till en rekyl. Ta reda på varför såg klingan fastnat och åtgärda problemet. – För att återstarta en såg som sitter fast i arbetsobjektet, centrera klingan i snittet och kontrollera att sågtänderna inte har hakat fast i arbetsobjektet. Om klingan har fastnat kan den hoppa ur arbetsobjektet el ler orsaka en rekyl när sågen startas igen. – Stötta stora skivor för att minska risken för rekyl om sågklingan fastnar. Stora ski vor kan böja sig av sin egen vikt. Skivorna måste stöttas på båda sidor, både vid sågs nittet och utmed kanten. – Använd inte slöa eller skadade sågklingor. Klingor med slöa eller felriktade tänder i ett för smalt snitt ökar risken för friktion, att klingan fastnar och att en rekyl uppstår. – Dra åt inställningarna för sågdjup och - vinkel före sågningen. Om inställningarna ändras under arbetet kan sågklingan fast na och orsaka en rekyl. – Var extra försiktigt vid ”sänksnitt” i väg gar eller andra områden som inte syns. Klingan kan fastna i dolda objekt och orsa ka en rekyl Skyddskåpans funktion – Kontrollera att skyddskåpan stängs utan problem före all användning. Använd inte sågen om skyddskåpan inte kan röra sig fritt och stängas direkt. Bind eller kläm aldrig fast skyddskåpan eftersom det läm nar sågklingan oskyddad. Om sågen faller ner på golvet kan skyddskåpan bli böjd. Kontrollera att skyddskåpan kan röra sig fritt och inte kommer i kontakt med klingan eller andra delar oavsett sågvinkel eller - djup. – Kontrollera att skyddskåpans fjäder är i gott skick och fungerar. Se till att verkty get underhålls före användningen om skyddskåpan och fjädern inte fungerar korrekt. Skadade delar, klibbiga avlagring ar och ansamling av spån gör att skyddskå pan fungerar med fördröjning. – Vid ”sänksnitt” som inte sågas rätvinkligt måste man säkra sågens grundplatta så att den inte förskjuts. Om den förskjuts i sidled kan sågklingan fastna och orsaka en rekyl. – Lägg inte sågen på arbetsbänken eller golvet utan att skyddskåpan täcker såg klingan. En oskyddad sågklinga som efter roterar får sågen att röra sig mot snittrikt ningen och såga i allt som kommer i vägen. Tänk därför på att sågen har en viss efter gångstid. Svenska 85Avkänningskilens [1-21] funktion (Kickback Stop) – Rengör avkänningskilen [5-4] före såg klingsbytet genom att blåsa ur den eller använda en pensel. Om avkänningsenheten är smutsig kan KickbackStop-funktionen försämras och förhindra att sågklingan bromsas. – Använd aldrig sågen med böjd avkän ningskil. Redan en liten skada kan göra att sågklingan bromsas långsammare.

2.3 Säkerhetsanvisningar för den

förmonterade sågklingan Användning – Maxvarvtalet som anges på sågklingan får inte överskridas och varvtalsområdet mås te alltid hållas. – Den förmonterade sågklingan får endast användas i cirkelsågar. – Var försiktig när du packar upp och ned samt hanterar verktyget (t.ex. monterar i maskinen). Risk för skador på grund av vassa eggar! – Använd handskar när du hanterar verkty get, eftersom det ger bättre grepp och minskar risken för skador. – Sågklingor med skadad stamklinga måste bytas ut. De får inte repareras. – Sågklingor i kombinerat utförande (fastlöd da sågtänder) vars tandtjocklek är mindre än 1 mm får inte längre användas. – Använd aldrig verktyg med synliga repor, trubbig eller skadad egg. Montering och fastsättning – Verktygen måste spännas fast så att de inte lossnar under arbetet. – När verktyget monteras måste man säker ställa att fastspänningen sker på verktygs navet eller verktygets spännyta och att skä ren inte kommer i kontakt med andra kom ponenter. – Man får inte förlänga nyckeln eller dra åt med hammarslag. – Spännytorna måste vara fria från smuts, fett, olja och vatten. – Spännskruvarna måste dras åt enligt till verkarens anvisningar. – För att ställa in sågklingornas håldiameter mot maskinens spindeldiameter får endast fasta ringar användas, till exempel: ipres sade eller självhäftande ringar. Lösa ringar får inte användas. Underhåll och skötsel – Reparationer och sliparbeten får endast ut föras av Festool-serviceverkstäder eller sakkunniga. – Verktygets konstruktion får inte ändras. – Rengör och ta bort kåda från verktyget (rengöringsmedel med pH-värde från 4,5 till 8). – Slöa skär kan efterslipas på spånytan upp till en minimitjocklek på 1 mm på eggen. – Transportera alltid verktyget i en lämplig förpackning – skaderisk!

2.4 Övriga säkerhetsanvisningar

Använd lämplig personlig skyddsutrust ning: hörselskydd, skyddsglasögon, and ningsskydd vid dammalstrande arbeten, arbetshandskar vid bearbetning av skrov ligt material och vid verktygsbyte. – Under arbetet kan skadligt/giftigt damm uppstå (t.ex. från blyhaltig färg, vissa trä slag eller metaller). Att vidröra eller andas in detta damm kan vara farligt för använda ren eller personer i närheten. Följ alltid gällande nationella säkerhetsföreskrifter.

Använd en P2-andningsmask som skydd. Se till att ventilationen är tillräcklig i slutna utrymmen och anslut en dammsu gare. – Detta elverktyg får inte monteras i ett ar betsbord. Om de monteras i arbetsbord från en annan tillverkare eller egentillver kade bord kan elverktygen bli instabila och orsaka svåra olyckor. – Inga nätadaptrar eller batterier av annat fabrikat får användas till det batteridrivna elverktyget. Inga batteriladdare av annat fabrikat får användas för att ladda batteri et. Om man använder tillbehör av annat fabrikat finns risk för elstötar och/eller risk för svåra olyckor. – Kontrollera att höljets komponenter inte har skador, till exempel sprickor eller vit nade ytor. Se till att skadade delar repare ras innan elverktyget används. – Använd lämpliga sökapparater för att lo kalisera dolda försörjningsledningar, el ler kontakta den lokala distributören. Om verktyget kommer i kontakt med en ström förande ledning kan det leda till brand och livsfarliga strömstötar. En skadad gasled ning kan leda till explosion. En trasig vat Svenska 86tenledning kan leda till omfattande materi ella skador.

2.5 Aluminiumbearbetning

Vid bearbetning av aluminium ska följande sä kerhetsåtgärder vidtas: – Använd skyddsglasögon! – Anslut elverktyget till en lämplig dammsu gare med antistatisk utsugsslang. – Ta bort dammavlagringar inuti motorhuset med jämna mellanrum. – Använd en aluminiumsågklinga. – Stäng siktfönstret/spånsprutskyddet. – Vid sågning i skivor måste man smörja med lämpligt medel. Tunnväggiga profiler (upp till 3 mm) kan bearbetas utan smörjning.

De enligt EN 62841 fastställda värdena uppgår vanligtvis till: Ljudtrycksnivå L

106 dB(A) Osäkerhet K = 5 dB OBS! Buller vid arbetet Hörselskador ► Använd hörselskydd. Vibrationsemissionsvärde a

(vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841: Sågning i trä

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär upp skattning av vibrations- och bullernivån un der arbetet, – representerar elverktygets huvudsakliga användningsområden. OBS! Emissionsvärdena kan avvika från de angiv na värdena. Det beror på hur verktyget an vänds och typen av arbetsobjekt. ► Man måste bedöma den faktiska belas tningen under hela driftcykeln. ► Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna. 3 Avsedd användning Batterisänksågen är avsedd för sågning av trä, träliknande material, gips- och cementbundna fibermaterial samt plast. Maskinen kan även användas för sågning av aluminium, om man använder Festools specialsågklingor avsedda för aluminium. Asbesthaltiga material får inte sågas. Använd inte kap- eller slipskivor. Elverktyget passar till Festool-batterier i serien BP med samma spänningsklass. Detta elverktyg får uteslutande användas av fackmän eller därtill undervisade personer. Vid felaktig användning ligger ansvaret på användaren.

Endast sågklingor med dessa specifikationer får användas: – Sågklingor enligt EN 847-1 – Sågklingans diameter 160 mm – Snittbredd 1,8 mm – Fästhål 20 mm – Huvudklingans tjocklek 1,1-1,4 mm – Passar för varvtal upp till 9500 varv/min Festools sågklingor motsvarar EN 847-1. Såga endast material som respektive sågklinga är avsedd för. 4 Tekniska data Batterisänksåg TSC 55 KEB Motorspänning 18 - 2 x 18 V Varvtal (tomgång) 1 x 18 V

3800 varv/min Varvtal (tomgång) 2 x 18 V

5200 varv/min Snedställning -1° t.o.m. 47° Sågdjup vid 0° 0 - 55 mm Sågdjup vid 45° 0 - 43 mm Svenska 87Batterisänksåg TSC 55 KEB Sågklingans mått 160 x 1,8 x 20 mm Vikt enligt EPTA-proce dur 01:2014 (med 2 st. batterier BP 18 Li 5,2 AS) 5,3 kg Vikt utan batteri 3,9 kg 5 Delar [1-1] Handtag [1-2] Vred för vinkelinställning [1-3] Vinkelskala [1-4] Upplåsningar för fasade inskärningar -1° till 47° [1-5] Spak för verktygsbyte [1-6] Tillkopplingsspärr [1-7] Strömbrytare [1-8] Sugadapter [1-9] Knapp för att lossa batteriet [1-10] Backar [1-11] Knapp för batteriindikator på batteri [1-12] Varvtalsreglering [1-13] Batteriindikator batteri [1-14] Status-LED KickbackStop-funktion [1-15] Knapp för KickbackStop-funktion OFF [1-16] Inställningsskruv för sågdjup för ef terslipade sågklingor [1-17] Djupanslag [1-18] Snittmarkör [1-19] Siktfönster/ spånsprutskydd [1-20] Splitterskydd [1-21] Avkänningskil [1-22] Skyddslock [1-23] Tvådelad skala för djupanslag (med/ utan styrskena) De angivna bilderna finns i början och slutet av bruksanvisningen. Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen. 6 Batteri Kontrollera att batterianslutningen är ren innan batteriet sätts i. Smuts på batterianslutningen kan försämra kontakten och leda till skador på kontakterna. Om kontakten störs kan det leda till överhett ning och skador på maskinen. [2a] Ta bort batteriet. [2b]

lick Sätt i batteriet tills det hakar fast. Observera! Maskinen kan endast använ das under följande villkor [2C]

Båda batterierna sitter i. Maximal effekt med två batterier (36 V). Endast det undre batteriet sitter i. Lägre effekt med ett batteri (18 V).

Rekommendation: ladda batteriet innan det används igen. Mer information om batteriet och laddaren med batteriindikator finns i deras respek tive bruksanvisningar. 7 Inställningar VARNING! Risk för personskador ► Före alla arbeten på elverktyget ska man ta ut batteriet.

Mjukstart Elektroniskt styrd mjukstart för ryckfri start av elverktyget. Svenska 88Konstant varvtal Motorvarvtalet bibehålls elektroniskt. Det ger en jämn såghastighet även under belastning. Varvtalsreglering Varvtalet kan ställas in steglöst med rat ten [1-12] inom varvtalsområdet (se Tekniska data). På så sätt kan såghastigheten anpassas optimalt till varje yta. Varvtalssteg för olika material Massivt trä (hårt, mjukt) 6 Spån- och hårdfiberskivor 3 ‑ 6 Trälaminat, lamellträ, fanerade och yt belagda skivor

Laminat, mineralmaterial 4 ‑ 6 Gips- och cementbundna spån- och fi berskivor 1 ‑ 3 Aluminiumplattor och -profiler t.o.m. 15 mm 4 ‑ 6 Plast, fiberförstärkta plastmaterial (glasfiberförstärkt), papper och väv 3 ‑ 5 Akrylglas 4 ‑ 5 Strömbegränsning Strömbegränsningen förhindrar otillåtet hög strömupptagning i samband med extrem över belastning. Detta kan leda till en minskning av motorvarvtalet. Efter avlastning kommer mo torn genast upp i varv igen. Broms Sågen har en elektronisk broms. Efter från koppling bromsas klingan ner elektroniskt till stillastående på ca 2 sek. Temperatursäkring Om motorvarvtalet blir för högt reduceras strömtillförseln och varvtalet. Elverktyget går på lägre effekt för att snabbt kunna kylas ner av motorfläkten. När elverktyget har svalnat åter går det automatiskt till normal effekt igen.

7.2 Ställa in sågdjupet

Sågdjupet kan ställas in på 0-55 mm med dju panslaget [3-1]. På så sätt kan sågen tryckas ner ända till det inställda djupet. Sågdjup utan styrskena max. 55 mm +FS Sågdjup med styrskena FS max. 51 mm

7.3 Ställa in sågvinkeln

mellan 0° och 45°: ► Lossa vreden [4-1]. ► Sväng sågen till önskad vinkel [4-2]

► Stäng vreden [4-1]. De båda lägena (0° och 45°) är fabriksin ställda och kan efterjusteras av vår servi ce. Vid vinkelsnitt ska man skjuta siktfönst ret/splitterskyddet till det översta läget! Vid fasad inskärning -1° och 47°: ► Sväng sågen till ändläget (0°/45°) enligt be skrivningen ovan. ► Dra ut upplåsningen [4-3] en aning. ► För inskärning -1°, dra även ut upplåsning en [4-4]

Sågen ställs in i läget -1°/47°. ► Stäng vreden [4-1].

Festools sågklingor är märkta med en färgad ring. Färgen på ringen visar vilket material såg klingan passar för. Observera informationen om sågklingor (se ka pitel 3.1). Färg Material Symbol Gul Trä Röd Laminat, mineralmateri

Grön Gips- och cementbundna spån- och fiberskivor Blå Aluminium, plast "$3:-

7.5 Byta sågklingan [5]

OBS! Risk för skador på grund av heta och vassa insatsverktyg ► Använd inte slöa eller defekta verktyg. ► Använd skyddshandskar när du hanterar insatsverktyget. VARNING! Risk för personskador ► Före alla arbeten på elverktyget ska man ta ut batteriet. Svenska 89Ta bort sågklingan ► Sväng maskinen till läget 0° och ställ in maximalt sågdjup före sågklingsbytet. ► Fäll spaken [5-2] ända till anslaget. Spa ken får endast manövreras när sågen står stilla! ► Tryck ner sågen tills den hakar i. Nu är sågen i övre spärrläget [A]. ► Lossa skruven [5-8] med insexnyck eln [5-2]

► Ta av sågklingan [5-7]. Rengöra avkänningsenheten VARNING! Om avkänningsenheten är smutsig kan KickbackStop-funktionen försämras och förhindra att sågklingan bromsas. ► Håll ordentligt i sågens handtag, stäng spa ken [5-2] och tryck ner sågen helt. ► Öppna spaken [5-2] igen och låt sågen haka fast. Nu är sågen i nedre spärrläget [B]. ► Rengör avkänningsenheten [5-4] genom att blåsa ur den eller använda en pensel. Sätta i sågklingan VARNING! Kontrollera att skruvarna och flän sen inte är smutsiga, och använd endast rena och oskadade delar! ► Håll sågen ordentligt i handtaget och fäll spaken [5-2] ända till anslaget. ► För tillbaka sågen till övre viloläget igen. ► Sätt i en ny sågklinga. VARNING! Rotationsriktningen på sågkling an [5-6] och sågen [5-3] måste stämma överens!Risk för allvarliga personskador om detta inte beaktas. ► Sätt i den yttre flänsen [5-5] så att med bringarklackarna greppar i den inre flän sens ursparning. ► Dra åt skruven [5-8] ordentligt. ► Håll ordentligt i sågens handtag, stäng spa ken [5-2] och för tillbaka sågen uppåt.

7.6 Sätta i siktfönster/splitterskydd

Siktfönstret (transparent) [6-1] ger god sikt över sågklingan och optimerar dammutsuget. Splitterskyddet (grönt) [6-2] förbättrar kvalite ten på arbetsobjektets övre snittkant ytterligare vid 0°-sågning. ► Sätt i splitterskyddet [6-2]. ► Skruva i vredet [6-3] i splitterskyddet ge nom långhålet. ► Kontrollera att muttern [6-4] sitter fast or dentligt i splitterskyddet. ► OBS! Använd bara det vred som följer med sågen. Vred till andra sågar kan vara för långa och blockera sågklingan. Såga in splitterskyddet Före första användningen måste splitterskyddet sågas in: ► Ställ in maskinen på maximalt sågdjup. ► Ställ in varvtalet på steg 6. ► Lägg maskinen på en spillbit för att såga in splitterskyddet.

VARNING! Hälsorisk på grund av damm ► Arbeta aldrig utan utsug. ► Följ de nationella bestämmelserna. ► Anslut alltid en lämplig dammsugare enligt nationella föreskrifter vid sågning av can cerframkallande material. Använd inte dammpåsen. Eget utsug ► Fäst kopplingsstycket [7-2] för dammp åsen [7-3] på sugadaptern [7-1] genom att vrida åt höger. ► När påsen ska tömmas, vrid dammpåsens kopplingsstycke åt vänster och ta av den från sugadaptern. Säkerhetsfunktioner kan försämras på grund av tilltäppningar i skyddskåpan. Därför är det bättre att arbeta med en dammsugare på full sugeffekt för att undvika tilltäppning. Under sågning (t.ex. av MDF) kan statisk upp laddning förekomma. Arbeta då med dammsu gare och antistatisk utsugsslang. Festool-dammsugare Till sugadaptern [7-1] kan man ansluta en Fe stool-dammsugare med slangdiameter 27/32 mm eller 36 mm (36 mm rekommenderas eftersom risken för igensättning är mindre). Anslutningsstycket för en sugslang med Ø 27 sätts i vinkelstycket [7-4]. Anslutningsstycket för en sugslang med Ø 36 sätts i vinkelstyck

[7-4]. OBS! Om man inte använder antistatisk ut sugsslang kan statisk uppladdning förekomma. Användaren kan få en elstöt och elverktygets elektronik kan skadas. 8 Arbeta med elverktyg Följ alla säkerhetsanvisningar och dessa regler: Svenska 90Innan du börjar – Kontrollera före varje användning att dri venheten med sågklingan utan problem svänger tillbaka helt uppåt till utgångsläget i skyddshöljet. Använd inte sågen om det övre ändläget inte är säkert inställt. Kläm aldrig fast eller fixera den svängbara dri venheten på ett visst sågdjup. Då lämnas sågklingan oskyddad. – Kontrollera att sänkanordningen fungerar före varje användning, och använd maskin en endast om den fungerar felfritt. – Kontrollera att sågklingan sitter fast. – Kontrollera alltid KickbackStop-funktionen innan sågen används (se kapitel 8.7

– OBS! Risk för överhettning! Kontrollera att batteriet är ordentligt isatt före användning – Kontrollera att vredet [1-2] är åtdraget före användningen. – Kontrollera att sugslangen inte kan fastna någonstans utmed hela sågsnittet, vare sig i arbetsobjektet, dess stöd eller på riskstäl len på golvet. – Sätt alltid fast arbetsobjektet så att det inte kan röra sig under arbetet. – Lägg på arbetsobjektet spänningsfritt och plant. När du arbetar – Lägg alltid an sågens bottenplatta helt un der arbetet. – Håll alltid elverktyget med båda händerna på handtagen [1-1] under arbetet. Det är en förutsättning för att kunna arbeta exakt och för sänkningen. Sänk ner klingan lång samt och jämnt i arbetsobjektet. – Elverktyget måste vara tillkopplat när det förs mot arbetsobjektet. – Skjut alltid sågen framåt [10-2], dra den aldrig bakåt mot dig. – Anpassa alltid matningshastigheten för att undvika att klingans skär överhettas och att plast smälter vid sågning av plastmaterial. Ju hårdare material som sågas, desto lägre ska matningshastigheten vara. – Lägg inte ner sågen på arbetsbänken eller golvet utan att skyddskåpan omsluter såg klingan helt.

8.1 Start/avstängning

Skjut tillkopplingsspärren [1-6] uppåt och tryck på strömbrytaren [1-7] (tryck = TILL / släpp = FRÅN). När man manövrerar tillkopplingsspärren låses sänkanordningen upp. Sågen kan föras nedåt. Sågklingan sänks ner ur skyddskåpan.

8.2 Akustiska varningssignaler

Akustiska varningssignaler hörs vid följande driftstatusar och maskinen stängs av: peep ―

VARNING! Risk för personskador KickbackStop-funktionen garanterar inte ett fullständigt skydd mot rekyl. ► Arbeta alltid koncentrerat och följ alla sä kerhets- och varningsanvisningar. En rekyl under arbetet kan få sågen att lyftas oavsiktligt. Avkänningskilen [8-1] känner av om sågen lyfts oavsiktligt från arbetsobjektet under arbetet (rekyl) eller om den lossnar från en skena och utlöser en snabbromsning av sågkling an (bild 8a). Detta minskar risken för en rekyl. Risken kan dock inte uteslutas helt. Status-LED för KickbackStop-funktion Färg Betydelse Grön KickbackStop-funktionen är aktiv. Orange KickbackStop-funktionen är avakti verad. Blinkar orange KickbackStop-funktionen är inte aktiv. Sågen har startats innan avkän ningskilen tryckts mot arbets objektet eller en styrskena. Sågens bottenplatta ligger inte an helt. När sågen har lagts an helt växlar LED:n till grönt. Om det inte sker, kontrollera KickbackStop-funktio nen (se kapitel 8.7) Blinkar röd KickbackStop-funktionen har ut lösts.

8.4 KickbackStop-funktionen har utlösts

oavsiktligt Om man arbetar utan styrskena på ett ojämnt arbetsobjekt kan KickbackStop-funktionen ut lösas oavsiktligt (bild 8b). Svenska 91Avkänningskilen [8-1] känner av vägen utmed arbetsobjektet. Vid en fördjupning i arbets objektet hamnar avkänningskilen i samma läge som när sågen lyfts från arbetsobjektet eller från en styrskena. Då utlöses KickbackStop- funktionen. Därför kan det bli nödvändigt att ar beta utan KickbackStop-funktion (se kapi tel 8.6).

8.5 Tillvägagångssätt när KickbackStop-

funktionen har utlösts Utlöst på grund av oavsiktligt lyft (rekyl) ► Fastställ orsaken till lyftet och åtgärda den. ► Kontrollera om maskinen har skadats. ► Kontrollera om avkänningskilen har ska dats. ► Kontrollera KickbackStop-funktionen (se kapitel 8.7). Om KickbackStop-funktionen har utlösts oav siktligt ► Släpp strömbrytaren och vänta tills status- LED:n för KickbackStop-funktionen slutat blinka. ► Kontrollera om KickbackStop-funktionen faktiskt har utlösts oavsiktligt (se kapi tel 8.4 ) eller om det handlar om en rekyl. ► Försök först att arbeta vidare med aktiv KickbackStop-funktion. KickbackStop-funk tionen får endast avaktiveras om du arbetar utan skena och arbetsobjektet är så ojämnt att det skulle kunna utlösa KickbackStop- funktionen flera gånger (se kapitel 8.6).

8.6 Arbeta utan KickbackStop-funktionen

VARNING! Risk för personskador När KickbackStop-funktionen är avaktiverad bromsas inte sågklingan om den lyfts oav siktligt. ► Avaktivera KickbackStop-funktionen en dast om du arbetar utan skena och arbets objektet är så ojämnt att det skulle kunna utlösa KickbackStop-funktionen flera gånger. Avaktivera KickbackStop-funktionen ► Tryck på knappen KickbackStop-funktion OFF. ► Tryck på strömbrytaren inom 10 sekunder och håll den intryckt. KickbackStop-funktionen förblir avaktiverad tills nästa gång strömbrytaren släpps. KickbackStop-funktionen kan endast avak tiveras innan sågen startas.

8.7 Kontrollera KickbackStop-funktionen

VARNING! Risk för personskador på grund av sågkling an som sticker ut. ► Ställ in sågdjupet på 0 mm före funktions kontrollen. Vi rekommenderar att sågklingan demon teras före funktionskontrollen. ► Ställ in sågdjupet på 0 mm. ► Ställ maskinen på ett plant och fast under lag. ► Koppla till verktyget . ► Tryck inom 5 sekunder på knappen Kick backStop-funktion OFF 4 gånger med minst 0,5 sekunders uppehåll mellan varje tryck ning. Status-LED:n för KickbackStop-funktionen blin kar växelvis röd och grön. ► Inom 15 sekunder ▷ Tryck sågen nedåt. ▷ Lyft maskinen baktill och sänk den igen. En varningssignal hörs, status-LED:n lyser grön. KickbackStop-funktionen är felfri. Om ingen varningssignal hörs och status-LED:n inte lyser grön är KickbackStop-funktionen inte felfri. ► Kontrollera om funktionskontrollen utför des korrekt. ► Rengör avkänningsenheten bakom såg klingan (se Byta sågklinga). Om funktionskontrollen fortfarande inte ger felfritt resultat får maskinen inte användas. Kontakta din Festool-serviceverkstad.

8.8 Sågning utmed ritsning

Skärmarkören [9-2] visar sågningsförloppet vid 0°- och 45°-sågning (utan styrskena).

Placera maskinen med den främre delen av sågbordet på arbetsobjektet, koppla till ma skinen, tryck ner den till inställt sågdjup och skjut den framåt i snittriktningen.

8.10 Såga urtag (sänksnitt)

För att undvika rekyler vid sänksnitt måste dessa anvisningar följas: – Lägg alltid maskinen med sågbordets bak re kant mot ett fast anslag. Svenska 92– Vid arbete med styrskena, lägg alltid an maskinen mot rekylstoppet FS-RSP (tillbe hör) [11-4] som kläms fast på styrskenan. Tillvägagångssätt ► Sätt maskinen på arbetsobjektet och lägg an den mot ett anslag (rekylstopp). ► Starta maskinen. ► Tryck långsamt ner maskinen till det in ställda sågdjupet och skjut den framåt i snittriktningen. Markeringarna [9-1] visar klingans främre och bakre snittpunkt (Ø 160 mm) vid maximalt såg djup och när styrskena används.

8.11 Gips- och fibercementskivor

På grund av den kraftiga dammutvecklingen re kommenderas att man använder täckplåten ABSA-TS55 (tillbehör), som monteras på sidan av skyddskåpan, och en Festool-dammsugare. 9 Underhåll och skötsel VARNING! Risk för personskador, elstötar ► Ta alltid bort batteriet från elverktyget före underhålls- och servicearbete. ► Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder. Service och reparation får endast utföras av tillverkaren eller service verkstäder. Hitta närmaste adress på: www.festool.se/service Använd bara Festools originalre servdelar! Art.nr på: www.festo ol.se/service EKAT

Observera följande: ► Skadade skyddsanordningar och delar, till exempel en defekt spak för verktygsby te [1-5] , måste repareras eller bytas ut fackmässigt av en auktoriserad service verkstad, såvida inget annat anges i bruks anvisningen. ► Kontrollera att returfjädern, som trycker hela drivenheten till det skyddade, övre ändläget, är i gott skick och fungerar fel fritt. ► För att luftcirkulationen ska kunna garante ras måste kylluftöppningarna i höljet alltid hållas öppna och rena. ► Rengör elverktyget från flisor och spån ge nom att suga ur alla öppningar. Öppna ald rig skyddslocket [1-22]. ► Håll anslutningskontakterna på elverktyget, laddaren och batterierna rena. ► Vid arbete med gips- och cementbundna fi berskivor ska maskinen rengöras extra grundligt. Rengör maskinens ventilations hål och strömbrytaren med torr, oljefri tryckluft. Annars kan gipsdammet ansam las inne i huset och på strömbrytaren och hårdna när det kommer i kontakt med luft fuktigheten. Det kan försämra kopplings mekanismen.

9.1 Efterslipade sågklingor

Med inställningsskruven [10-1] kan man ställa in sågdjupet för efterslipade sågklingor exakt. ► Ställ in djupanslaget [10-2] på 0 mm (med styrskena). ► Lås upp sågen och tryck ner den till ansla get. ► Skruva in inställningsskruven [10-1] tills klingan kommer i kontakt med arbetsobjek tet.

9.2 Sågbordet vickar

Bordet måste stå på en jämn yta när såg vinkeln ställs in. Om sågbordet vickar måste man göra om in ställningen (kapitel 7.3

10 Tillbehör Använd endast tillbehör och förbrukningsmate rial som godkänts av Festool. Se Festool-kata logen eller www.festool.com. Användning av andra tillbehör och förbruk ningsmaterial kan göra elverktyget osäkert och leda till svåra olyckor. Förutom de beskrivna tillbehören har Festool flera omfattande systemtillbehör, som gör att man kan använda sin maskin mångsidigt och effektivt, exempelvis:

• Parallellanslag, bordsbreddare PA-TS 55

• Täckplåt på sidan, skugglister ABSA-TS 55

• Parallellanslag FS-PA och förlängning FS- PA-VL

• Multifunktionsbord MFT/3

10.1 Sågklingor, övriga tillbehör

För snabb och enkel sågning i olika material kan Festool erbjuda speciella sågklingor för alla användningsområden för din Festool-såg. Svenska 9310.2 Rälsstyrsystem Med hjälp av styrskenan kan man lägga precisa, exakta snitt och samtidigt skydda arbetsobjek tets yta mot skador. I kombination med det breda tillbehörssorti mentet klarar man enkelt av exakta vinkelsnitt, geringssnitt och inpassningsarbeten med styr ningssystemet. Med hjälp av tvingar [11-5] kan man hålla arbetsobjektet i ett fast grepp och ar beta säkert. ► Ställ in sågbordets styrningsspel på styr skenan med de båda backarna [11-1]

Såga in splitterskyddet [11-3] innan styrske nan används första gången: ► Ställ in varvtalet på steg 6. ► Placera maskinen med hela styrplattan på styrskenans bakre ände. ► Koppla till maskinen. ► Tryck långsamt ner maskinen till max in ställt sågdjup och såga i splitterskyddet utan avbrott över hela längden. Splitterskyddets kant motsvarar nu exakt snitt kanten. Lägg styrskenan på en spillbit för att såga in splitterskyddet. 11 Miljö Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpack ningar lämnas till miljövänlig återvin ning. Följ den nationella föreskrifterna. Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk tyg källsorteras och återvinnas på ett miljövän ligt sätt. Information om REACh: www.festool.com/ reach 12 Allmänna anvisningar

12.1 Information om dataskydd

Elverktyget innehåller ett chip för automatisk lagring av maskin- och driftdata. Dessa data in nehåller ingen information som är direkt per sonrelaterad. Data från chipet kan avläsas trådlöst med spe ciella enheter och används hos Festool endast för feldiagnos, reparations- och garantiända mål samt för kvalitetsförbättring resp. vidareu tveckling av elverktyget. Datainformationen ut nyttjas inte för ytterligare ändamål – såvida kunden inte uttryckligen har godkänt det.

Varumärkesnamnet Bluetooth

och logotyper na är registrerade märken som tillhör Blue tooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool. Svenska 94Sisällys 1 Tunnukset
