NÁVOD K OBSLUZE TS 75 EBQPlusFS FESTOOL

ES prohlašeni o shodě: Prohlašujeme s vešk- erou odpovědnosti, že tento vyrobek je ve shodě s nasledujicimi normami nebo normativnimi doku- menty:

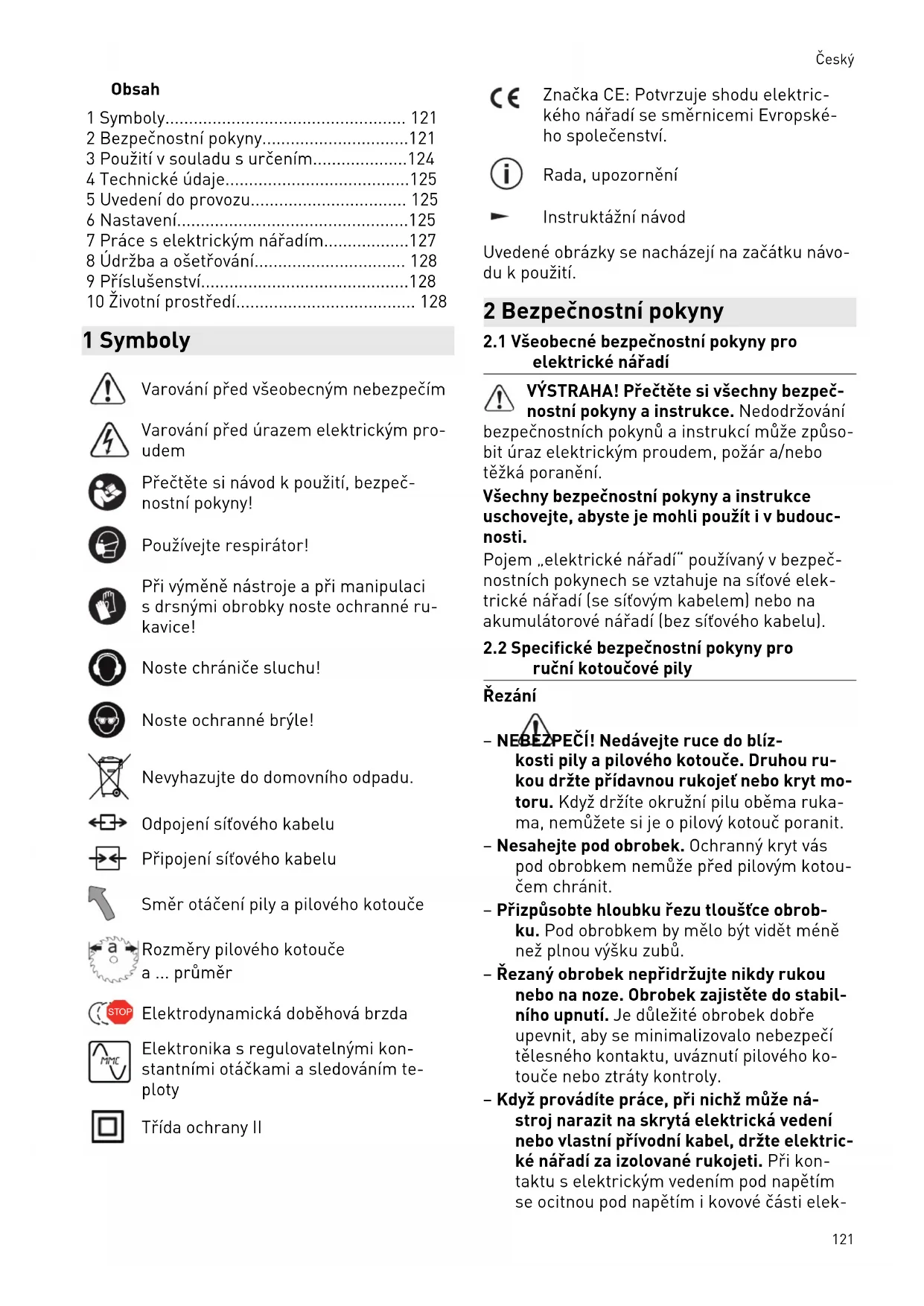

• 120Obsah 1 Symboly p. 121
• 2 Bezpečnostní pokyny p. 121
• 3 Použití v souladu s určením p. 124
• 4 Technické údaje p. 125
• 5 Uvedení do provozu p. 125
• 6 Nastavení p. 125
• 7 Práce s elektrickým nářadím p. 127
• 8 Údržba a ošetřování p. 128
• 9 Příslušenství p. 128
• 10 Životní prostředí 1 Symboly Varování před všeobecným nebezpečím Varování před úrazem elektrickým pro udem Přečtěte si návod k použití, bezpeč nostní pokyny! Používejte respirátor! Při výměně nástroje a při manipulaci s drsnými obrobky noste ochranné ru kavice! Noste chrániče sluchu! Noste ochranné brýle! Nevyhazujte do domovního odpadu. Odpojení síťového kabelu Připojení síťového kabelu Směr otáčení pily a pilového kotouče Rozměry pilového kotouče a průměr STOP Elektrodynamická doběhová brzda Elektronika s regulovatelnými kon stantními otáčkami a sledováním te ploty Třída ochrany II Značka CE: Potvrzuje shodu elektric kého nářadí se směrnicemi Evropské ho společenství. Rada, upozornění Instruktážní návod Uvedené obrázky se nacházejí na začátku návo du k použití. 2 Bezpečnostní pokyny p. 128

2.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí VÝSTRAHA! Přečtěte si všechny bezpeč nostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způso bit úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti. Pojem „elektrické nářadí“ používaný v bezpeč nostních pokynech se vztahuje na síťové elek trické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

2.2 Specifické bezpečnostní pokyny pro

ruční kotoučové pily Řezání – NEBEZPEČÍ! Nedávejte ruce do blíz kosti pily a pilového kotouče. Druhou ru kou držte přídavnou rukojeť nebo kryt mo toru. Když držíte okružní pilu oběma ruka ma, nemůžete si je o pilový kotouč poranit. – Nesahejte pod obrobek. Ochranný kryt vás pod obrobkem nemůže před pilovým kotou čem chránit. – Přizpůsobte hloubku řezu tloušťce obrob ku. Pod obrobkem by mělo být vidět méně než plnou výšku zubů. – Řezaný obrobek nepřidržujte nikdy rukou nebo na noze. Obrobek zajistěte do stabil ního upnutí. Je důležité obrobek dobře upevnit, aby se minimalizovalo nebezpečí tělesného kontaktu, uváznutí pilového ko touče nebo ztráty kontroly. – Když provádíte práce, při nichž může ná stroj narazit na skrytá elektrická vedení nebo vlastní přívodní kabel, držte elektric ké nářadí za izolované rukojeti. Při kon taktu s elektrickým vedením pod napětím se ocitnou pod napětím i kovové části elek Český 121trického nářadí, což způsobí úraz elektric kým proudem. – Při podélných řezech používejte vždy do raz nebo rovnou vodicí hranu. Zlepšuje to přesnost řezu a snižuje možnost uváznutí pilového kotouče. – Vždy používejte pilové kotouče o správné velikosti a s vhodným upínacím otvorem (např. kosočtvercovým nebo kruhovým). Pilové kotouče, které se nehodí do upínání pily, nemají vystředěný běh a vedou ke ztrá tě kontroly nad pilou. – Nikdy nepoužívejte poškozenou nebo ne správnou upínací přírubu pilového kotouče či poškozené nebo nesprávné šrouby pilo vého kotouče. Upínací příruba a šrouby pi lového kotouče byly speciálně zkonstruová ny pro vaši pilu, aby zajistily optimální vý kon a bezpečnost provozu. Zpětný ráz – příčiny a příslušné bezpečnostní pokyny – Zpětný ráz je náhlá reakce v důsledku zase knutého, uvízlého nebo špatně vyrovnaného pilového kotouče, která vede k tomu, že se pila nekontrolovaně zvedne a pohybuje se z obrobku směrem k pracovníkovi; – když se pilový kotouč zasekne nebo uvázne ve svírající štěrbině řezu, zablokuje se a sí la motoru vymrští nářadí zpět směrem k pracovníkovi; – pokud je pilový kotouč v řezu zkroucený ne bo je špatně vyrovnaný, mohou se zuby v zadní části pilového kotouče zaseknout v povrchu obrobku, a v důsledku toho pilový kotouč vyskočí ze spáry řezu a pila se pohy buje směrem k pracovníkovi. Zpětný ráz je důsledek špatného nebo nespráv ného používání pily. Lze mu zabránit pomocí vhodných preventivních opatření, která jsou po psaná níže. – Držte pilu pevně oběma rukama a paže mějte v takové poloze, abyste byli schopní zachytit sílu zpětného rázu. Vždy stůjte tak, abyste měli pilový kotouč po straně, nikdy ne v jedné přímce s tělem. Při zpět ném rázu může okružní pila odskočit doza du, pracovník ale může sílu zpětného rázu zvládnout, pokud učinil vhodná opatření. – Když se pilový kotouč zasekne nebo když přerušíte práci, uvolněte vypínač a držte klidně pilu v obrobku, dokud se pilový ko touč úplně nezastaví. Nikdy se nesnažte pilu z obrobku odstranit nebo táhnout do zadu, dokud se pilový kotouč točí, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu zaseknutí pilového ko touče. – Pokud chcete znovu spustit pilu, která je uvízlá v obrobku, vyrovnejte pilový kotouč v řezu a zkontrolujte, zda nejsou zuby za seklé v obrobku. Pokud je pilový kotouč uvízlý, může po opětovném zapnutí pily vy jet z obrobku nebo způsobit zpětný ráz. – Velké desky podepřete, abyste zabránili riziku zpětného rázu způsobeného zase klým pilovým kotoučem. Velké desky se mohou působením vlastní hmotnosti pro hnout. Desky je nutné podepřít na obou stranách, jak v blízkosti štěrbiny řezu, tak také na hraně. – Nepoužívejte tupé nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně vyrovnanými zuby způsobují v dů sledku úzké štěrbiny řezu větší tření, uvá znutí pilového kotouče a zpětný ráz. – Před řezáním pevně utáhněte nastavení hloubky řezu a úhlu řezu. Pokud se během řezání nastavení změní, může pilový kotouč uváznout a může dojít ke zpětnému rázu. – U „řezů zanořením“ do stěn nebo jiných míst, do kterých nevidíte, buďte obzvláště opatrní. Zanořující se pilový kotouč se mů že při řezání zablokovat ve skrytých před mětech a způsobit zpětný ráz. Funkce ochranného krytu – Před každým použitím zkontrolujte, zda se ochranný kryt správně uzavírá. Pilu ne používejte, pokud ochranný kryt není vol ně pohyblivý a nezavírá se okamžitě. Ochranný kryt nikdy nezajišťujte ani neu vazujte; pilový kotouč by tak nebyl chráně ný. Pokud by pila neúmyslně spadla na zem, může se ochranný kryt zdeformovat. Zajistěte, aby se ochranný kryt volně pohy boval a při jakýchkoli úhlech a hloubkách řezu se nedotýkal pilového kotouče ani ostatních dílů. – Zkontrolujte stav a funkci pružiny ochran ného krytu. Pokud ochranný kryt a pružina nefungují správně, nechte u nářadí před použitím provést údržbu. Poškozené díly, lepivé usazeniny nebo nahromaděné piliny způsobují opožděné fungování ochranného krytu. – Při „řezu zanořením“, který není pravoú hlý, zajistěte základní desku pily proti po sunutí. Posunutí do strany může vést Český 122k uváznutí pilového kotouče a tím ke zpět nému rázu. – Neodkládejte pilu na pracovní plochu nebo na zem, pokud pilový kotouč není zakrytý ochranným krytem. Nechráněný, dobíhající pilový kotouč pohybuje pilou proti směru řezu a řeže vše, co mu přijde do cesty. Ne zapomínejte nikdy na doběh pily. Funkce rozvíracího klínu – Používejte pilový kotouč vhodný pro rozví rací klín. Aby rozvírací klín fungoval, musí být tělo pilového kotouče tenčí než rozvírací klín a šířka zubů musí být větší než tloušťka rozvíracího klínu. – Seřiďte rozvírací klín podle popisu v tomto návodu k obsluze. Nesprávné vzdálenosti, nesprávná poloha a vyrovnání mohou zapří činit, že rozvírací klín účinně nezabrání zpětnému rázu. – Aby mohl rozvírací klín plnit svou funkci, musí být ve spáře řezu. U krátkých řezů nedokáže rozvírací klín zabránit zpětnému rázu. – Nepoužívejte pilu se zdeformovaným roz víracím klínem. I nepatrná porucha může uzavírání ochranného krytu zpomalit.

2.3 Bezpečnostní pokyny pro

předmontovaný pilový kotouč Použití – Nesmí se překračovat maximální otáčky uvedené na pilovém kotouči, resp. musí se dodržovat rozsah otáček. – Předmontovaný pilový kotouč je určený vý hradně pro použití v okružních pilách. – Při vybalování a balení nástroje a při mani pulaci s ním (např. upínání do nářadí) po stupujte s krajní opatrností. Nebezpečí po ranění o velmi ostré břity! – Nošením ochranných rukavic při manipula ci s nástrojem se zlepšuje bezpečné ucho pení nástroje a ještě více se snižuje riziko poranění. – Pilové kotouče, jejichž těla jsou popraska ná, se musí vyměnit. Jakákoliv oprava není přípustná. – Pilové kotouče s kompozitním provedením (pájené pilové zuby), jejichž zuby mají tloušťku menší než 1 mm, se již nesmí pou žívat. – Nástroje s viditelnými prasklinami, s tupý mi nebo poškozenými břity se nesmějí pou žívat. Montáž a upevnění – Nástroje musí být upnuté tak, aby se při provozu neuvolnily. – Při montáži nástrojů je třeba zajistit, aby se upínání provádělo na náboji či upínací ploš ce nástroje a aby se břity nedostaly do kon taktu s jinými díly. – Prodloužení klíče nebo utahování pomocí úderů kladiva není přípustné. – Upínací plošky se musí vyčistit, aby se zba vily nečistot, tuku, oleje a vody. – Upínací šrouby se musí utahovat podle ná vodů výrobce. – Pro nastavení průměru otvoru pilových ko toučů na průměr vřetena nářadí se musí používat pouze pevně nasazené kroužky, např.: zalisované kroužky nebo kroužky držící přilnavostí. Použití volných kroužků není přípustné. Údržba a ošetřování – Opravy a ostření smí provádět pouze záka znické servisy Festool nebo odborníci. – Konstrukce nástroje se nesmí změnit. – Z povrchu nástroje pravidelně odstraňujte pryskyřici a čistěte ho (čisticí prostředky s hodnotou pH od 4,5 do 8). – Tupé břity lze na čele ostřit do minimální tloušťky břitu 1 mm. – Nástroj přepravujte jen ve vhodném obalu – nebezpečí poranění!

2.4 Další bezpečnostní pokyny

Používejte vhodné osobní ochranné po můcky: ochranu sluchu, ochranné brýle, prachovou masku při prašné práci, ochran né rukavice při práci s hrubými materiály a při výměně nástroje. – Při práci může vznikat škodlivý či jedovatý prach (např. nátěry s obsahem olova, ně které druhy dřeva nebo kovy). Kontakt s tímto prachem nebo jeho vdechování mů že pro obsluhu či osoby nacházející se v blízkosti představovat nebezpečí. Do držujte bezpečnostní předpisy platné ve va ší zemi. – Na ochranu svého zdraví používejte respirátor P2. V uzavřených prostorech se postarejte o dostatečné větrání a připojte mobilní vysavač. Český 123– Zkontrolujte, zda součásti krytu nevykazují poškození, jako například praskliny nebo vlasové trhliny. Poškozené díly nechte před použitím elektrického nářadí opravit. – Používejte vhodné detekční přístroje k vy hledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým pro udem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.

2.5 Obrábění hliníku

Při obrábění hliníku je z bezpečnostních důvodů nutné dodržovat následující opatření: – K nářadí připojte vhodný vysavač. – Pravidelně čistěte prach usazený v krytu motoru. – Použijte pilový kotouč na hliník. – Zavřete průzor / ochranný kryt proti tří skám. Noste ochranné brýle! – Při řezání desek je nutné mazání petrole jem, tenkostěnné profily (do 3 mm) lze ře zat bez mazání.

Hodnoty zjištěné podle EN 62841 představují ty picky: Hladina akustického tlaku L

= 99 dB(A) Nejistota K = 3 dB UPOZORNĚNÍ Při práci vzniká hluk Poškození sluchu ► Používejte ochranu sluchu. Hodnota vibrací a

(součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841: Řezání dřeva

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití ná řadí, – vztahují se k hlavním druhům použití elek trického nářadí. UPOZORNĚNÍ Hodnoty emisí se mohou od uvedených hod not lišit. Závisí to na použití nářadí a druhu obrobku. ► Je nutné posoudit skutečné zatížení během celého provozního cyklu. ► V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka. 3 Použití v souladu s určením Ponorné pily jsou určené k řezání dřeva, mate riálů podobných dřevu, sádrovláknitých a ce mentovláknitých materiálů a dále plastů. Se speciálními pilovými kotouči na hliník, které na bízí Festool, lze nářadí používat i k řezání tohoto materiálu. Řezání jakýchkoli předmětů obsahujících azbest je zakázáno. Nepoužívejte dělicí a brusné kotouče. Toto elektrické nářadí smějí používat výhradně odborníci nebo zaškolené osoby. Elektrické nářadí Festool se smí montovat po uze na pracovní stoly, které jsou k tomu fir mou Festool určené. Montáž na jiný pracovní stůl nebo pracovní stůl vlastní výroby může způ sobit, že elektrické nářadí nebude bezpečné, což může vést k těžkým úrazům. Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

Smí se používat pouze pilové kotouče s násle dujícími parametry: – Pilové kotouče podle EN 847-1 – Průměr pilového kotouče 210 mm – Šířka řezu 2,4 mm až 2,6 mm – Upínací otvor 30 mm – Tloušťka těla kotouče max. 1,8 mm – Vhodné pro otáčky do 5 000min

Pilové kotouče Festool odpovídají normě EN 847-1. Řezejte pouze materiály, pro které je příslušný pilový kotouč určený. Český 1244 Technické údaje Ruční okružní pila TS 75 EBQ,TS 75 EQ Výkon 1 600 W (varianta 110 V: 13 A) Otáčky (volnoběh) 1 350–4 400 min

Šikmá poloha 0–47° Hloubka řezu při 0° 0–75 mm Hloubka řezu při 45° 0–56 mm Rozměry pilového ko touče 210 x 2,4 x 30 mm Hmotnost (bez síťového kabelu) 6,2 kg 5 Uvedení do provozu VAROVÁNÍ Nepřípustné napětí nebo nepřípustná frek vence! Nebezpečí úrazu ► Síťové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku. ► V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V / 60 Hz. UPOZORNĚNÍ Zahřívání přípojky plug it při nedokonale za jištěném bajonetovém uzávěru Nebezpečí popálení ► Před zapnutím elektrického nářadí zkon trolujte, zda je bajonetový uzávěr na síťo vém kabelu úplně zavřený a zajištěný. Nářadí před připojováním a odpojováním síťového kabelu vždy vypněte! Připojení a odpojení síťového kabelu - viz obrá zek [2]. Posuňte blokování zapnutí [1-8] nahoru a stiskněte vypínač [1-7] (stisknutí = za pnutí / uvolnění = vypnutí). Stisknutím blokování zapnutí se odjistí zanořo vací zařízení. Pila se může pohybovat dolů. Při tom se pilový kotouč vynoří z ochranného krytu. Při zvednutí nářadí propruží pila zpět do výchozí polohy. 6 Nastavení VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky!

Nářadí (TS 75 EBQ, TS 75 EQ) je vybavené ce lovlnnou elektronikou s následujícími vlastnost mi: Pozvolný rozběh Elektronicky regulovaný rozběh zajišťuje klidný rozběh elektrického nářadí. Konstantní otáčky Otáčky motoru jsou elektronicky udržovány na konstantní hodnotě. Tím je i při zatížení dosaže no rovnoměrné rychlosti řezu. Regulace otáček Otáčky lze pomocí ovládacího kolečka [1-5] ply nule nastavovat v rozsahu otáček (viz Technické údaje). Můžete tak rychlost řezání optimálně přizpůsobit příslušnému povrchu. Stupeň otáček podle materiálu Masivní dřevo (tvrdé, měkké) 6 Dřevotřískové a dřevovláknité desky 3–6 Vrstvené dřevo, laťovky, dýhované desky a desky s povrchovou vrstvou

Laminát, minerální materiály 4–6 Sádrou a cementem pojené třískové a vláknité desky 1–3 Hliníkové desky a profily do 15 mm 4–6 Plasty, vláknem vyztužené plasty (GfK), papír a tkaniny 3–5 Akrylátové sklo 4–5 Tepelná pojistka Při příliš vysoké teplotě motoru se omezí přívod proudu a otáčky. Elektrické nářadí běží jen s omezeným výkonem, aby bylo zajištěno rychlé vychladnutí pomocí větrání motoru. Po vychlad nutí se elektrické nářadí opět samo naplno roz běhne. Omezovač proudu Omezovač proudu zabraňuje příliš velkému od běru proudu při extrémním přetížení. To může vést ke snížení otáček motoru. Když přetížení Český 125pomine, motor hned zase naběhne do původ ních otáček. Brzda TS 75 EBQ je vybavená elektronickou brzdou. Po vypnutí se pilový kotouč elektronicky zabrzdí během cca 2 sekund.

Hloubku řezu lze nastavit od 0 – 75 mm. ► Stlačte doraz hloubky řezu [3-3] a posuňte ho na žádanou hloubku (hodnoty, které udá vá stupnice [3-1], platí pro polohu řezu 0° bez vodicí lišty). ► Uvolněte doraz hloubky řezu (doraz hloubky řezu má západky po 1mm krocích). Okružní pilu lze nyní stlačit dolů až po nastave nou hloubku řezu. Do otvoru [3-2] dorazu hloubky řezu lze zašroubovat stavěcí závitový kolík (M4x8 až M4x12). Přestavením stavěcího závitového kolíku lze hloubku řezu nastavit ještě přesněji (± 0,1 mm).

6.3 Nastavení úhlu řezu

Pilu lze natáčet v rozsahu od 0° do 47°: ► Povolte otočné knoflíky [3-4, 3-6]. ► Natočte pilu na požadovaný úhel řezu[3-5]. ► Znovu utáhněte otočné knoflíky. Obě koncové polohy jsou z výroby nastave né na 0° a 45°. Otáčením obou závitových kolíků [3-7] proti směru hodinových ruči ček lze koncovou polohu 45° zvětšit na maximálně 47°.

6.4 Volba pilového kotouče

Pilové kotouče Festool jsou označeny barevným kroužkem. Barva kroužku označuje materiál, pro který je pilový kotouč vhodný. Dodržujte potřebné údaje pilového kotouče (viz kapitolu 3.1). Barva Materiál Symbol Žlutá Dřevo Červená Laminát, minerální materiál HPL/TRESPA

Zelená Sádrou a cementem pojené třískové a vlá knité desky Modrá Hliník, plast "$3:-

6.5 Výměna pilového kotouče

VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky! UPOZORNĚNÍ Nebezpečí poranění o horký a ostrý nástroj ► Nepoužívejte tupé a vadné nástroje. ► Při manipulaci s nástrojem noste ochranné rukavice. Vyjmutí pilového kotouče ► Před výměnou pilového kotouče naklopte nářadí do polohy 0° a nastavte maximální hloubku řezu. ► Překlopte páčku [4-2] až nadoraz. ► Posuňte blokování zapnutí [4-1] nahoru a zatlačte pilu dolů, až zaskočí. ► Inbusovým klíčem [4-3] povolte šroub [4-4]. ► Vyjměte pilový kotouč . Nasazení pilového kotouče VÝSTRAHA! Zkontrolujte šrouby a přírubu, zda nejsou znečištěné, a používejte jen čisté a nepo škozené díly! ► Nasaďte nový pilový kotouč. VÝSTRAHA! Směr otáčení pilového kotou če [4-9] a pily [4-7] musí být shodný! Nedo držení této zásady může mít za následek těžká poranění. ► Vnější přírubu [4-10] nasaďte tak, aby uná šecí čep zapadl do otvoru vnitřní příruby. ► Utáhněte šroub [4-4]. ► Páčku [4-2] vraťte do původní polohy.

6.6 Nastavení rozvíracího klínu

► Páčku [4-2] překlopte až na doraz, ► Blokování spuštění [4-1] posuňte vzhůru a stlačte okružní pilu dolů až na doraz, ► Klíčem s vnitřním šestihranem [4-3] vy šroubujte sroub [4-6], ► Rozvírací klín nastavte podle obr. [4], ► Šroub [4-6] pevně utáhněte, ► Páčku [4-2] překlopte zpět.

VAROVÁNÍ Ohrožení zdraví působením prachu ► Nikdy nepracujte bez odsávání. ► Dodržujte národní předpisy. Český 126Mobilní vysavač Festool K odsávacímu hrdlu [6-1] lze připojit mobilní vysavač s průměrem sací hadice 27/32 mm ne bo 36 mm (kvůli menšímu nebezpečí ucpání do poručujeme 36 mm). Přípojku sací hadice o Ø 27 nasaďte do kolínka . Přípojku sací hadice o Ø 36 nasaďte do kolínka . POZOR! Když se nepoužívá antistatická sací ha dice, může docházet k elektrostatickým výbo jům. Uživatel může dostat zásah elektrickým proudem a může se poškodit elektronika elek trického nářadí.

Zábrana (příslušenství) výrazně zdokonaluje u 0° řezů kvalitu řezné hrany řezaného obrobku na horní straně. ► Nasaďte zábranu [5-1] na ochranný kryt, ► nasaďte nářadí na obrobek, resp. vodicí li štu, ► zatlačte zábranu dolů tak, aby doléhala na obrobek, a přišroubujte ji otočným knoflí kem [5-2], ► zábranu nařízněte (nářadí na maximální hloubku řezu a stupeň otáček 6). 7 Práce s elektrickým nářadím Při práci dodržujte všechny bezpečnostní pokyny uvedené za začátku , včetně ná sledujících zásad: Před zahájením práce – Před každým použitím zkontrolujte, zda se pohonná jednotka s pilovým kotoučem správně a úplně vrátí do výchozí polohy na horu do ochranného krytu. Pokud není za bezpečená horní koncová poloha, pilu ne používejte. Otočnou pohonnou jednotku ni kdy neupínejte nebo neupevňujte na určitou hloubku řezu. Pilový kotouč by pak nebyl chráněný. – Před každým použitím zkontrolujte funkci zanořovacího zařízení a nářadí používejte pouze tehdy, pokud toto zařízení řádně fun guje. – Zkontrolujte pevné usazení pilového kotou če. – Před zahájením práce zkontrolujte, zda je otočný knoflík [3-4, 3-6] pevně utažený. – Zajistěte, aby se odsávací hadice a síťový kabel během celého řezu nezahákly, ani o obrobek, ani o opěru obrobku nebo ne bezpečná místa na podlaze. – Obrobek upevněte vždy tak, aby se při práci nemohl pohybovat. – Obrobek položte bez pnutí a rovně. Při práci – Při práci držte elektrické nářadí za rukojeti vždy oběma rukama [1-1, 1-6]. Takováto manipulace je důležitým předpokladem pro přesnou práci a nezbytné pro zanoření. Za noření do obrobku provádějte pomalu a rovnoměrně. – Elektrické nářadí veďte proti obrobku, jen pokud je zapnuté. – Pilu vždy posouvejte dopředu [1-2], nikdy ji nepřitahujte k sobě. – Přizpůsobenou rychlostí posuvu zabraňte přehřívání ostří pilového kotouče a při řezá ní plastu jeho tavení. Čím je řezaný materiál tvrdší, tím nižší by měla být rychlost posu vu. – Nepracujte s nářadím, pokud je vadná elek tronika, protože to může vést k nadměrným otáčkám. Vadnou elektroniku poznáte pod le toho, že neprobíhá měkký rozběh, není možná regulace otáček a z nářadí vychází kouř nebo zápach spáleniny.

7.1 Řezání podle orýsování

Ukazatel řezu [6-3] ukazuje při 0° a 45° řezech (bez vodicí lišty) průběh řezu.

Nářadí nasaďte přední částí stolu pily na obro bek, zapněte ho, zatlačte dolů na nastavenou hloubku řezu a posunujte ve směru řezu.

7.3 Řezání výřezů (ponorné řezy)

Aby se zamezilo zpětným nárazům při ponorných řezech, je bezpodmínečně nutné dbát následujících pokynů: – Zadní hranu základové vodicí desky pily vždy opřete o pevnou zarážku. Při práci s vodicí lištou se nářadí přiloží na doraz proti zpětnému nárazu [7-1], který je na vodicí li ště připevněn (viz obrázek [7]; nepoužívá-li se, může být doraz proti zpětnému nárazu upevněn na vodicí desce [7-2] nářadí). – Nářadí vždy bezpečně držte oběma rukama a jen pomalu ponořujte. Postup Nářadí nasaďte na obrobek a přiložte na zaráž ku (zarážku zpětného rázu), zapněte jej, pomalu stlačujte na nastavenou hloubku řezu a posu nujte ve směru řezu. Český 127Značky [6-2] ukazují při maximální hloubce ře zu a při použití vodicí lišty mezní body zářezu pi lového kotouče (Ø 210 mm) vpředu i vzadu. 8 Údržba a ošetřování VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky! ► Všechny práce údržby a opravy, které vyža dují otevření krytu, smí provádět pouze au torizovaný zákaznický servis. Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/ sluzby Používejte jen originální náhradní dí ly Festool! Obj. č. na: www.fe stool.cz/sluzby EKAT

Dodržujte následující pokyny: ► Poškozené díly, např. vadnou páčku pro vý měnu nástroje [1-8], musí odborně opravit nebo vyměnit kvalifikovaný servis, pokud není v návodu k obsluze uvedeno jinak. ► Zkontrolujte stav a bezchybnou funkci vrat né pružiny, která tlačí celou pohonnou jed notku do horní chráněné koncové polohy. ► Pro zajištění cirkulace vzduchu musí být chladicí otvory v krytu vždy volné a čisté. ► Ze všech otvorů elektrického nářadí vysajte úlomky, třísky a piliny. Nikdy neotevírejte ochranný kryt [4-7]. ► Po práci se sádrovláknitých a cementovlá knitých desek nářadí obzvláště důkladně vy čistěte. Vyčistěte větrací otvory elektrického nářadí a vypínač suchým stlačeným vzdu chem bez oleje. V opačném případě se může sádrový prach usadit uvnitř elektrického ná řadí a na vypínači a ve spojení s vlhkostí ve vzduchu zatvrdnout. To může způsobit po škození spínacího mechanismu. 9 Příslušenství Objednací čísla příslušenství a nářadí vyhledej te, prosím, ve svém katalogu Festool nebo na internetu na „www.festool.com“.

9.1 Paralelní doraz, rozšíření stolu

Paralelní doraz lze použít do šířky odřezku 180 mm. Tento paralelní doraz lze použít i jako roz šíření stolu.

Vodicí lišta umožňuje přesné, čisté řezy a sou časně chrání povrch obrobku před poškozením. Ve spojení s bohatým příslušenstvím umožňuje vodicí systém provádět přesné úhlové řezy, po kosové řezy a vyřezávání. Možnost upevnění po mocí svěrek [6-4] zajišťuje stabilní upevnění a bezpečnou práci. ► Pomocí obou stavěcích čelistí [1-3] nastavte vůli vedení stolu pily na vodicí liště. Před prvním použitím vodicí lišty nařízněte chránič proti otřepům [1-4]: ► Nastavte otáčky nářadí na stupeň 6. ► Nasaďte nářadí celou vodicí deskou na zadní konec vodicí lišty. ► Zapněte nářadí. ► Zatlačte nářadí pomalu dolů až k maximální nastavené hloubce řezu a bez přerušování nařízněte chránič otřepů po celé délce. Hrana chrániče proti otřepům nyní přesně od povídá řezné hraně. Pro naříznutí zábrany nasaďte vodicí lištu na dřevo, které nebudete potřebovat.

9.3 Multifunkční stůl

Multifunkční stůl MFT/3 umožňuje jednoduché upínání obrobků a ve spojení s vodicím systé mem bezpečné a přesné obrábění velkých i ma lých obrobků. Svým mnohostrannými možnost mi použití umožňuje hospodárnou a ergonomic kou práci.

9.4 Pilové kotouče, ostatní příslušenství
