MANUAL DE UTILIZADOR TS 75 EBQPlusFS FESTOOL

CE-Declaração de conformidade: Declara- mos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos docu- mentos normativos citados a seguir:

• For at du skal kunne sage forskjellige materia ler raskt og nøyaktig, tilbyr Festool sagblader til alle bruksområder, og de er spesielt tilpas set din Festool-sag. Norsk 9910 Miljø Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter. Bare EU: I henhold til EU-direktivet om kasser te elektriske og elektroniske produkter og di rektivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen vinning. Informasjon om REACh: www.festool.com/ reach Norsk 100Índice 1 Símbolos p. 101
• 2 Indicações de segurança p. 101
• 3 Utilização de acordo com as disposi ções p. 105
• 4 Dados técnicos p. 105
• 5 Colocação em funcionamento p. 105
• 6 Ajustes p. 106
• 7 Trabalhar com a ferramenta elétrica p. 108
• 8 Manutenção e conservação p. 109
• 9 Acessórios p. 109

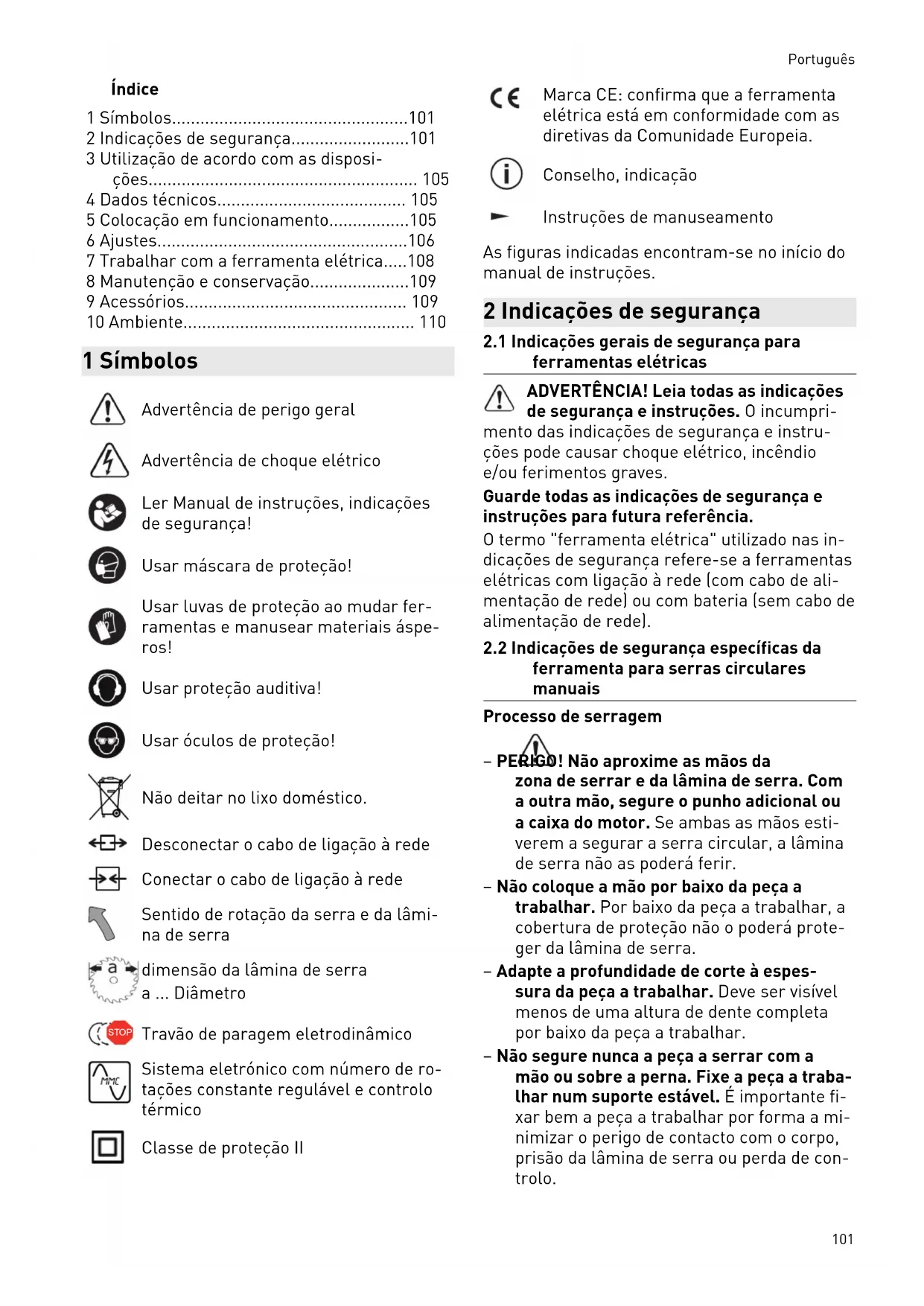

• 10 Ambiente 1 Símbolos Advertência de perigo geral Advertência de choque elétrico Ler Manual de instruções, indicações de segurança! Usar máscara de proteção! Usar luvas de proteção ao mudar fer ramentas e manusear materiais áspe ros! Usar proteção auditiva! Usar óculos de proteção! Não deitar no lixo doméstico. Desconectar o cabo de ligação à rede Conectar o cabo de ligação à rede Sentido de rotação da serra e da lâmi na de serra dimensão da lâmina de serra a Diâmetro STOP Travão de paragem eletrodinâmico Sistema eletrónico com número de ro tações constante regulável e controlo térmico Classe de proteção II Marca CE: confirma que a ferramenta elétrica está em conformidade com as diretivas da Comunidade Europeia. Conselho, indicação Instruções de manuseamento As figuras indicadas encontram-se no início do manual de instruções. 2 Indicações de segurança p. 110

2.1 Indicações gerais de segurança para

ferramentas elétricas ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumpri mento das indicações de segurança e instru ções pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futura referência. O termo "ferramenta elétrica" utilizado nas in dicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de ali mentação de rede) ou com bateria (sem cabo de alimentação de rede).

2.2 Indicações de segurança específicas da

ferramenta para serras circulares manuais Processo de serragem – PERIGO! Não aproxime as mãos da zona de serrar e da lâmina de serra. Com a outra mão, segure o punho adicional ou a caixa do motor. Se ambas as mãos esti verem a segurar a serra circular, a lâmina de serra não as poderá ferir. – Não coloque a mão por baixo da peça a trabalhar. Por baixo da peça a trabalhar, a cobertura de proteção não o poderá prote ger da lâmina de serra. – Adapte a profundidade de corte à espes sura da peça a trabalhar. Deve ser visível menos de uma altura de dente completa por baixo da peça a trabalhar. – Não segure nunca a peça a serrar com a mão ou sobre a perna. Fixe a peça a traba lhar num suporte estável. É importante fi xar bem a peça a trabalhar por forma a mi nimizar o perigo de contacto com o corpo, prisão da lâmina de serra ou perda de con trolo. Português 101– Segure a ferramenta elétrica pelas pegas isoladas, caso efetue trabalhos em que a ferramenta de trabalho possa atingir ca bos de corrente ocultos ou o próprio cabo de ligação. O contacto com um cabo condu tor de corrente também coloca as peças metálicas da ferramenta elétrica sob ten são e conduz a um choque elétrico. – Ao efetuar cortes longitudinais, utilize sempre um batente ou uma guia de aresta direita. Isto melhora a precisão de corte e diminui a possibilidade da lâmina de serra prender. – Utilize sempre lâminas de serra com o ta manho certo e com o orifício de alojamen to adequado (p. ex., em forma de losango ou redondo). Lâminas de serra que não se ajustem às peças de montagem da serra, funcionam irregularmente e dão origem à perda do controlo. – Não utilize nunca flanges tensores ou pa rafusos da lâmina de serra danificados ou não apropriados. Os flanges tensores e pa rafusos da lâmina de serra foram construí dos especificamente para a sua serra, por forma a garantir um rendimento ideal e se gurança de funcionamento. Contragolpe - Causas e indicações de segu rança correspondentes – Um contragolpe é a reação repentina de uma lâmina de serra a agarrar, presa ou mal ajustada, que faz com que uma serra descontrolada se desprenda e saia da peça a trabalhar, movendo-se no sentido do ope rador; – se a lâmina de serra agarrar ou prender na fenda a fechar, irá bloquear e a força do motor faz saltar o aparelho no sentido do operador; – se a lâmina de serra, durante o corte, for inclinada ou mal alinhada, os dentes da parte traseira da lâmina de serra podem prender na superfície da peça a trabalhar, fazendo com que a lâmina de serra salte para fora da fenda de corte, para trás, no sentido do operador. Um contragolpe é a consequência de uma utili zação errada ou incorreta da serra. O contra golpe pode evitar-se através de medidas de precaução adequadas, como a seguir descrito. – Segure a serra com ambas as mãos e co loque os braços numa posição em que possa resistir às forças de um contragol pe. Mantenha-se sempre lateralmente em relação à lâmina de serra, a lâmina de serra e o seu corpo nunca devem formar uma linha. Em caso de contragolpe a serra circular pode saltar para trás, no entanto o operador poderá dominar as forças de con tragolpe caso tenham sido tomadas medi das adequadas. – Se a lâmina de serra prender ou o traba lho for interrompido, solte o interruptor de ativação/desativação e mantenha a ser ra, sem a mover, dentro do material a tra balhar, até que a lâmina de serra pare por completo. Nunca tente retirar a serra da peça a trabalhar ou puxá-la para trás, en quanto a lâmina de serra se mover; caso contrário, pode ocorrer um contragolpe. Determine e elimine a causa para a prisão da lâmina de serra. – Caso pretenda colocar uma serra que se encontre introduzida na peça a trabalhar novamente em funcionamento, centre a lâmina de serra na fenda de corte e com prove se os dentes da serra não estão pre sos na peça a trabalhar. Se a lâmina de serra estiver presa, poderá mover-se para fora da peça a trabalhar ou originar um contragolpe, quando for novamente coloca da em funcionamento. – Apoie as placas grandes, por forma a di minuir o risco de contragolpe devido a uma lâmina de serra presa. As placas grandes podem fletir devido ao seu próprio peso. As placas devem ser apoiadas de am bos os lados, tanto nas proximidades da fenda de corte como também na aresta. – Não utilize lâminas de serra rombudas ou danificadas. Lâminas de serra rombudas ou dentes mal alinhados dão origem a uma fricção aumentada, prisão da lâmina de serra e contragolpe devido a uma fenda de corte demasiado estreita. – Antes de serrar, fixe os ajustes da profun didade de corte e do ângulo de corte. Se ao serrar, os ajustes forem modificados, a lâ mina de serra poderá prender, ocorrendo um contragolpe. – Tenha particular cuidado nos "cortes de incisão" em paredes existentes ou outras áreas não visíveis. Ao serrar, a lâmina de serra, quando é introduzida, pode bloquear em objetos ocultos e causar um contragol pe. Português 102Funções da cobertura de proteção – Antes de cada utilização, verifique se a co bertura de proteção fecha corretamente. Não utilize a serra se a cobertura de pro teção não apresentar um movimento livre, nem fechar imediatamente. Nunca fixe ou ate a cobertura de proteção; dessa forma, a lâmina da serra ficaria desprotegida. Se a serra cair involuntariamente ao chão, a cobertura de proteção poderá deformar-se. Assegure-se de que a cobertura de prote ção se move livremente e que, em todos os ângulos e profundidades de corte, não en tra em contacto nem com a lâmina de ser ra nem com outras peças. – Comprove o estado e o funcionamento da mola para a cobertura de proteção. Se a cobertura de proteção e a mola não fun cionarem corretamente, mande inspecio nar a ferramenta antes de a utilizar. Peças danificadas, sedimentos pegajosos ou aglo merações de aparas fazem com que a co bertura de proteção trabalhe retardada mente. – Ao efetuar "cortes de incisão" que não se jam em esquadria, proteja a base da serra contra um deslocamento. Um desloca mento lateral pode fazer com que a lâmina da serra prenda e, consequentemente, ori ginar um contragolpe. – Não pouse a serra sobre a bancada de tra balho ou no chão sem que a cobertura de proteção cubra a lâmina de serra. Uma lâ mina de serra não protegida, movida por inércia, move a serra contra o sentido de corte e serra tudo o que está no seu cami nho. Neste caso, preste atenção ao período de inércia da serra. Função da cunha de fendas – Utilize a lâmina de serra adequada para a cunha de fendas. Para que a cunha de fen das funcione, é necessário que a lâmina primitiva da lâmina de serra seja mais fina do que a cunha de fendas e a largura dos dentes seja superior à espessura da cunha de fendas. – Ajuste a cunha de fendas conforme descri to no manual de instruções. Distâncias, posicionamentos e alinhamentos incorre tos podem ser o motivo para a cunha de fendas não impedir o contragolpe com efi cácia. – Para que a cunha de fendas possa atuar, tem de estar na fenda de corte. Em cortes curtos, a cunha de fendas é ineficaz na pre venção de um contragolpe. – Não trabalhe com a serra com a cunha de fendas deformada. Mesmo a mais pequena falha pode retardar o fecho da cobertura de proteção.

2.3 Indicações de segurança para a lâmina

de serra pré-montada Utilização – Não se deve exceder o número máximo de rotações indicado na lâmina de serra ou deve observar-se a faixa de rotações. – A lâmina de serra pré-montada destina-se exclusivamente à utilização em serras cir culares. – Ao desembalar e embalar a ferramenta, bem como ao manejá-la (p. ex. montagem na máquina), proceder com muito cuidado. Risco de ferimentos devido a lâminas muito afiadas! – Ao manejar a ferramenta, a utilização de luvas de proteção melhora a aderência na ferramenta e reduz o risco de ferimentos. – Os discos de serra circular cujo corpo está fissurado devem ser substituídos. Não é permitida uma reparação. – Deixam de poder utilizar-se lâminas de serra circular de material composto (den tes de serra soldados) cujas espessura dos dentes de serra seja inferior a 1 mm. – Ferramentas com fissuras visíveis, lâminas embotadas ou danificadas não devem ser utilizadas. Montagem e fixação – As ferramentas têm de estar fixas de forma a que não se soltem durante a utilização. – Na montagem das ferramentas tem de ser assegurado que a fixação é efetuada no cu bo da ferramenta ou na superfície de fixa ção da ferramenta e que as lâminas não entram em contacto outros componentes. – Não é permitida a extensão da chave nem o aperto com auxílio de martelo. – As superfícies de fixação têm de ser limpas de sujidades, gordura, óleo e água. – Os parafusos tensores têm de ser aperta dos de acordo com as instruções do fabri cante. – Para ajustar o diâmetro do furo dos discos de serra circular ao diâmetro do fuso da máquina, só devem ser utilizadas anilhas fixas, p. ex.: anilhas pressionadas ou reti Português 103das. Não é permitida a utilização de anilhas soltas. Manutenção e conservação – As reparações e trabalhos de lixagem só devem ser efetuados por oficinas de Servi ço Após-venda Festool ou por pessoal es pecializado. – A construção da ferramenta não deve ser alterada. – Retirar a resina da ferramenta e limpá-la regularmente (produto de limpeza com ph entre 4,5 e 8). – As lâminas embotadas podem ser afiadas na superfície de fixação, até uma espessu ra mínima da lâmina de 1 mm. – Transporte da ferramenta somente numa embalagem adequada - Perigo de ferimen tos!

2.4 Outras indicações de segurança

Use equipamento protetor pessoal adequ ado: proteção auditiva, óculos de proteção, máscara contra pós no caso de trabalhos com produção de pó, luvas de proteção ao trabalhar com materiais rugosos e ao mu dar ferramentas. – Durante os trabalhos, podem produzir-se pós nocivos/tóxicos (p. ex. pintura com chumbo, alguns tipos de madeira ou me tais). Tocar ou respirar estes pós pode re presentar perigo para o operador ou para as pessoas que se encontrem nas proximi dades. Observe as normas de segurança válidas no seu país. – Para proteção da sua saúde, use uma máscara de proteção respiratória P2. Em espaços fechados, garantir que existe uma ventilação suficiente e ligar um aspirador móvel. – Verifique se existem indícios de dano em componentes da carcaça, como fissuras e zonas de branqueamento por tensão. Antes de utilizar a ferramenta elétrica, mande re parar as peças danificadas. – Utilize detetores adequados para encon trar linhas de alimentação ocultas ou con sulte a empresa de distribuição local. O contacto da ferramenta de trabalho com uma linha condutora de corrente pode cau sar um incêndio e choque elétrico. A danifi cação de um tubo de gás pode originar uma explosão. A infiltração num tubo de água origina danos materiais.

2.5 Trabalho em alumínio

Por razões de segurança, é necessário respeitar as seguintes medidas ao trabalhar com alumínio: – Ligar a ferramenta a um aspirador adequa do. – Limpar regularmente as acumulações de pó na carcaça do motor. – Utilizar uma lâmina de serra em alumínio. – Feche a janela de observação / a capa de protecção. Usar óculos de protecção! – Ao serrar placas, deve lubrificar-se com petróleo; perfis de parede delgada (até 3 mm) podem ser trabalhados sem lubrifica ção.

2.6 Valores de emissões

Os valores determinados de acordo com EN 62841 são tipicamente: Nível de pressão acústica L

= 88 dB(A) Nível de potência acústica L

= 99 dB(A) Insegurança K = 3 dB CUIDADO Ruído que surge ao trabalhar Perturbação da audição ► Utilizar proteção auditiva. Nível de emissão de vibrações a

(soma vetorial em três direções) e insegurança K determina dos segundo EN 62841: Serrar madeira

Os valores de emissão indicados (vibração, ruí do) – servem de comparativo de ferramentas, – são também adequados para uma avalia ção provisória do coeficiente de vibrações e do nível de ruído durante a aplicação, – representam as aplicações principais da ferramenta elétrica. Português 104CUIDADO Os valores de emissão podem divergir dos valores apresentados. Isto depende da utili zação da ferramenta e do tipo de peça a tra balhar. ► Tem de ser avaliada a carga real durante todo o ciclo de trabalho. ► Dependendo da carga real, devem ser de terminadas medidas de segurança adequa das para a proteção do operador. 3 Utilização de acordo com as disposições Conforme as disposições, as serras de incisão estão previstas para serrar madeira, materiais semelhantes à madeira, matérias fibrosas de aglomerados de gesso e de cimento, assim co mo plásticos. Com as lâminas de serra especi ais para alumínio, disponibilizadas pela Festool, as ferramentas podem também ser utilizadas para serrar alumínio. NÃO se podem efetuar trabalhos em materiais com amianto. Não utilizar discos de corte e de lixar. Esta ferramenta elétrica só pode ser utilizada por técnicos especializados ou pessoas com formação. As ferramentas elétricas Festool só devem ser montadas em bancadas de trabalho projetadas pela Festool para esse efeito. Se a ferramenta elétrica for montada numa outra bancada de trabalho ou numa de fabrico próprio, pode tor nar-se instável e provocar acidentes graves. Em caso de utilização incorreta, a res ponsabilidade é do utilizador.

3.1 Lâminas de serra

Só podem ser utilizadas lâminas de serra com as seguintes características: – Lâminas de serra em conformidade com EN 847-1 – Diâmetro do disco de serra 210 mm – Largura do corte 2,4 mm até 2,6 mm – Orifício de alojamento 30 mm – Espessura da lâmina primitiva máx. 1,8 mm – Adequadas para rotações até 5000 rpm As lâminas de serra Festool cumprem a EN 847-1. Serrar apenas materiais para os quais a respe tiva lâmina de serra está prevista. 4 Dados técnicos Serra circular manual TS 75 EBQ,TS 75 EQ Potência 1600 W (Variante de 110 V: 13 A) Número de rotações (em vazio) 1350 - 4400 rpm Posição inclinada 0 - 47° Profundidade de corte a

Dimensão da lâmina de serra 210x2,4x30 mm Peso (sem cabo de ali mentação) 6,2 kg 5 Colocação em funcionamento ADVERTÊNCIA Tensão ou frequência inadmissível! Perigo de acidente ► A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação. ► Na América do Norte, só podem ser utiliza das ferramentas Festool com uma indica ção de tensão de 120 V / 60 Hz. CUIDADO Aquecimento da conexão plug it caso o fecho de baioneta não esteja completamente blo queado Risco de queimadura ► Antes de ligar a ferramenta elétrica, asse gurar que o fecho de baioneta está bem li gado ao cabo de ligação à rede e bloquea do. Desligar sempre a ferramenta antes de conectar e soltar o cabo de ligação à re de! Conexão e desconexão do cabo de ligação à re

- ver imagem [2]. Português 105Desloque o bloqueio à ativação [1-8] pa ra cima e prima o interruptor de ativa ção/desativação [1-7] (premir = ligado / soltar = desligado). O acionamento do bloqueio à ativação desblo queia o dispositivo de incisão. A unidade de ser rar pode ser movida para baixo. Nessa ocasião, a lâmina de serra sai da cobertura de proteção. Quando a ferramenta é levantada, a unida de de serrar volta à posição inicial. 6 Ajustes ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de efetuar qualquer trabalho na fer ramenta retirar sempre a ficha da tomada!

6.1 Sistema eletrónico

A ferramenta (TS 75 REBQ, TS 75 REQ) tem um sistema eletrónico de onda completa com as seguintes características: Arranque suave A arranque suave com regulação eletrónica providencia um arranque da ferramenta elétri ca isento de solavancos. Número de rotações constante As rotações do motor são mantidas constantes de modo eletrónico. Deste modo, alcança-se uma velocidade de corte constante, mesmo em caso de carga. Regulação do número de rotações Através da roda de ajuste [1-5], pode ajustar-se progressivamente o número de rotações na fai xa de rotações (consultar dados técnicos). Des te modo, pode ajustar-se adequadamente a ve locidade de corte à respetiva superfície. Velocidade por material Madeira maciça (dura, macia) 6 Placas de aglomerado e de fibra dura 3 ‑ 6 Madeira compensada, placas de marce neiro, placas para contraplacados e placas revestidas

Laminados, materiais de composição mineral 4 ‑ 6 Placas de aglomerado de madeira e de fibras ligadas por gesso e cimento 1 ‑ 3 Placas e perfis de alumínio até 15 mm 4 ‑ 6 Velocidade por material Plásticos, plásticos reforçados por fi bras, papel e tecido 3 ‑ 5 Vidro acrílico 4 ‑ 5 Proteção térmica Em caso de temperatura demasiado elevada do motor, verifica-se uma diminuição da alimenta ção elétrica e do número de rotações. A ferra menta elétrica só trabalha com potência redu zida, para viabilizar um arrefecimento rápido através da ventilação do motor. Após o arrefeci mento, a ferramenta elétrica volta a arrancar autonomamente. Limitação da corrente A limitação da corrente evita um elevado con sumo de corrente, em caso de sobrecarga ex trema. Isto pode dar origem a uma diminuição das rotações do motor. Depois de aliviado, o motor volta imediatamente a arrancar. Travão A TS 75 EBQ possui um travão eletrónico. Após a desativação, a lâmina de serra é travada ele tronicamente em aprox. 2 segundos, até parar.

6.2 Profundidade de corte

Pode ajustar-se uma profundidade de corte de 0 – 75 mm. ► Premir o batente da profundidade de cor te [3-3] e deslocá-lo até à profundidade de corte desejada (os valores indicados na es cala [3-1]são válidos para cortes de 0° sem trilho-guia), ► Soltar o batente de profundidade de corte (o batente da profundidade de corte engata em passos de 1 mm). O conjunto da serra pode agora ser premido para baixo até à profundidade de corte ajusta da. No orifício [3-2] do batente de profundda de de corte pode ser enroscado um perno roscado (M4x8 até M4x12). Ao enroscar o perno roscado é possível ajustar a profun didade de corte com ainda maior precisão (± 0,1 mm).

6.3 Ajustar o ângulo de corte

A unidade de serrar pode ser inclinada entre 0° e 47°: ► Abrir botões giratórios [3-4, 3-6]. ► Inclinar a unidade de serrar até ao ângulo de corte [3-5] pretendido,l. ► Voltar a apertar os botões giratórios. Português 106As duas posições finais estão ajustadas de fábrica para 0° e 45°. Girando ambos os pernos roscados [3-7] no sentido inverso ao dos ponteiros do relógio, é possível au mentar a posição final de 45° até um má ximo de 47°.

6.4 Selecionar o disco de serra

Os discos de serra Festool estão assinalados por um anel de cor. A cor do anel representa o material para o qual o disco de serra é adequa do. Observe os dados da lâmina de serra necessá rios (consultar o capítulo 3.1). Cor Material a trabalhar Símbolo amare

Madeira verme lho Laminados, material de composição mine ral HPL/TRESPA

6.5 Substituir a lâmina de serra

ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de efetuar qualquer trabalho na fer ramenta retirar sempre a ficha da tomada! CUIDADO Perigo de ferimentos na ferramenta de tra balho quente e afiada ► Não utilizar quaisquer ferramentas de tra balho embotadas e danificadas. ► Usar luvas de proteção ao manusear a fer ramenta de trabalho. Retirar a lâmina de serra ► Antes da substituição da ferramenta, bas cule a ferramenta para a posição de 0° e ajuste a profundidade de corte máxima. ► Vire a alavanca [4-2] até ao batente. ► Desloque o bloqueio à ativação [4-1] para cima e pressione a unidade de serrar para baixo, até engatar. ► Desenrosque o parafuso [4-4] com a chave de sextavado interior [4-3]. ► Retire a lâmina de serra . Aplicar a lâmina de serra ADVERTÊNCIA! Verificar a existência de sujida de nos parafusos e na flange e utilizar apenas peças limpas e sem danos! ► Aplicar a lâmina de serra nova. ADVERTÊNCIA! Os sentidos de rotação da lâmina de serra [4-9] e da serra [4-7] têm de coincidir! Em caso de inobservância, as consequências podem resultar em ferimen tos graves. ► Colocar o flange exterior [4-10] de modo a que os pernos de arrasto engatem no enta lhe do flange interior. ► Apertar bem o parafuso [4-4]. ► Virar a alavanca [4-2] para trás.

6.6 Ajustar a cunha de fendas

► Virar a alavanca [4-2] ate ao batente, ► deslocar o bloqueio de activação [4-1] para cima, e premir o conjunto da serra para bai xo até engatar, ► desenroscar o parafuso [4-6] com a chave de sextavado interior [4-3], ► ajustar a cunha de fendas de acordo com a imagem [4], ► apertar firmemente o parafuso [4-6], ► virar a alavanca [4-2] para trás.

ADVERTÊNCIA Perigo para a saúde devido a pós ► Nunca trabalhar sem aspiração. ► Observar as disposições nacionais. Aspirador móvel Festool No bocal de aspiração [6-1] pode ser acoplado um aspirador móvel Festool com um diâmetro de tubo flexível de aspiração de 27/32 mm ou 36 mm (recomenda-se 36 mm, devido ao menor risco de entupimento). O adaptador de um tubo flexível de aspiração Ø 27 é encaixado na peça angular . O adaptador Português 107de um tubo flexível de aspiração Ø 36 é encai xado sobre a peça angular . CUIDADO! Se não for utilizado nenhum tubo flexível de aspiração antiestático, pode ocorrer um carregamento estático. O utilizador pode ser alvo de um choque elétrico e a eletrónica da ferramenta elétrica pode ser danificada.

6.8 Montar o para-farpas

Além disso, nos cortes de 0°, o para-farpas (acessório) melhora significativamente a quali dade da aresta de corte da peça a trabalhar serrada, no lado superior. ► Encaixar para-farpas [5-1] na cobertura de proteção, ► colocar a ferramenta em cima da peça a trabalhar ou do trilho-guia, ► pressionar o para-farpas para baixo, até en costar à peça a trabalhar, e aparafusar ao botão giratório [5-2], ► fender o para-farpas (ferramenta em pro fundidade de corte máxima e velocidade 6). 7 Trabalhar com a ferramenta elétrica Durante o trabalho tenha em atenção to das as indicações de segurança iniciais assim como as seguintes regras: Antes de começar – Antes de cada utilização, verifique se a uni dade de acionamento com a lâmina de ser ra bascula correta e totalmente para cima de volta para a sua posição inicial na carca ça protetora. Não utilize a serra se a posi ção final superior não estiver assegurada. Nunca bloqueie ou fixe a unidade de acio namento basculante numa profundidade de corte específica. Isto significaria que a lâ mina de serra não está protegida. – Antes de cada utilização, verifique o funcio namento do dispositivo de incisão e utilize a ferramenta apenas no caso de este funcio nar corretamente. – Verificar se a lâmina de serra está bem fi xa. – Antes de efetuar os trabalhos, certifique-se de que o botão rotativo [3-4, 3-6] está bem apertado. – Certifique-se de que o tubo flexível de aspi ração e o cabo de ligação à rede não ficam presos ao longo de todo o corte da serra, nem na peça a trabalhar ou na respetiva base, nem nos pontos perigosos sobre o solo. – Fixe a peça a trabalhar sempre, de modo a que não se possa mover, ao ser trabalhada. – Colocar a peça a trabalhar sem tensão e de forma plana. Durante o trabalho – Durante o trabalho, segure a ferramenta elétrica sempre com as duas mãos pelos punhos [1-1, 1-6]. Trata-se dum pré-requi sito para trabalhos precisos e é essencial para cortes em incisão. Mergulhe lenta e uniformemente na peça a trabalhar. – Conduzir a ferramenta elétrica contra a pe ça a trabalhar apenas quando estiver liga da. – Empurre a serra sempre para a fren te [1-2], nunca a puxe para trás, na sua di reção. – Através de uma velocidade de avanço adap tada, evite um sobreaquecimento das lâmi nas de serra e, ao cortar plásticos, evite a fundição do plástico. Quanto mais rijo for o material a serrar, mais baixa deverá ser a velocidade de avanço. – Não trabalhe com a ferramenta se o siste ma eletrónico tiver algum defeito, uma vez que pode originar rotações excessivas. Identifica um sistema eletrónico defeituoso através da ausência de um arranque suave, se não for possível nenhuma regulação do número de rotações e em caso de produção de fumo ou cheiro de queima proveniente da máquina.

7.1 Serrar segundo o traçado

Colocar a ferramenta, com a parte dianteira da bancada de serra, sobre a peça a trabalhar, li gar a ferramenta, pressionar até à profundida de de corte ajustada e deslocar para a frente no sentido de corte.

7.3 Serrar recortes (corte de incisão)

Para evitar contragolpes ao efectuar cor tes de incisão, é absolutamente necessá rio observar as seguintes indicações: – A ferramenta deve ser sempre colocada, com o canto traseiro da bancada de serra, contra um encosto firme. Ao trabalhar com o trilho-guia, a ferramenta deve ser encos tada ao batente de contragolpe [7-1], que é Português 108fixo ao trilho-guia (ver imagem [7]; se não for utilizado, o batente de contragolpe pode ser guardado no batente-guia [7-2] da fer ramenta). – A ferramenta deve ser sempre firmemente segura com ambas as mãos e mergulhada apenas lentamente. Modo de procedimento colocar a ferramenta sobre a peça a trabalhar e encostá-la a um batente (batente de contragol pe), ligar a ferramenta, pressionar lentamente até à profundidade de corte ajustada e deslocar para a frente no sentido de corte. As marcações[6-2] mostram, em caso de pro fundidade de corte máxima e utilização do tri lhoguia, o primeiro e último ponto de corte da lâmina de serra (Ø 210 mm). 8 Manutenção e conservação ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente! ► Todos os trabalhos de manutenção e repa ração que requeiram a abertura da caixa só podem ser realizados por uma oficina de Serviço Após-Venda autorizada. Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/ serviço Utilizar apenas peças sobresselen tes originais da Festool! Referência em: www.festool.pt/serviço EKAT

Observar as seguintes indicações: ► Dispositivos de proteção e peças que este jam danificados, p. ex., uma alavanca para troca de ferramentas defeituosa [1-8], têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de ins truções. ► Comprove o estado e funcionamento sem falhas da mola recuperadora, que empurra a unidade de acionamento inteira na posi ção final superior protegida. ► Para assegurar a circulação do ar, manter as aberturas do ar de refrigeração na car caça sempre desobstruídas e limpas. ► Para remover farpas e aparas da ferramen ta elétrica, aspire todos os orifícios. Nunca abra a tampa de proteção [4-7]. ► Limpar a ferramenta com especial cuidado em trabalhos com placas de fibras de aglo merados de gesso e de cimento. Limpe as aberturas de ventilação da ferramenta elé trica e do interruptor de ativação/desativa ção com ar comprimido seco e sem óleo. Caso contrário, pode depositar-se pó com teor de gesso na caixa da ferramenta elétri ca e no interruptor de ativação/desativação e, associado à humidade do ar, endurecer. Isto pode originar interferências no meca nismo de comutação 9 Acessórios Consulte os números de encomenda dos aces sórios e ferramentas no seu catálogo Festool ou na Internet em "www.festool.com".

9.1 Batente paralelo, alargamento de

bancada Para larguras de corte até 180 mm pode ser utilizado um batente paralelo. O batente para lelo também pode ser utilizado como alarga mento de bancada.

9.2 Sistema de trilho-guia

O trilho-guia permite cortes precisos e limpos e protege, simultaneamente, a superfície da peça a trabalhar contra danos. Em conjunto com a extensa gama de acessó rios, com o sistema de trilho-guia, é possível efetuar cortes angulares exatos, cortes em meia-esquadria e trabalhos de adaptação. A possibilidade de fixação por meio de grampos [6-4] garante uma fixação firme e um trabalho seguro. ► Ajustar a folga da guia da bancada de serra no trilho-guia, com ambas as mandíbulas de ajuste [1-3]. Antes da primeira aplicação do trilho-guia, serre o para-farpas [1-4]: ► Ajuste o número de rotações da ferramenta para a posição 6. ► Coloque a ferramenta com o batente-guia completo na extremidade traseira do trilho- guia. ► Ligue a ferramenta. ► Pressione a ferramenta lentamente para baixo, até a profundidade de corte máx. Português 109ajustada e fenda o para-farpas a todo o comprimento, sem pousar. A aresta do para-farpas corresponde agora exatamente à aresta de corte. Posicione o trilho-guia para fender o para- farpas num peça sacrificial de madeira.

9.3 Bancada multifuncional

A bancada multifuncional MFT/3 permite uma fixação simples das peças a trabalhar, e em conjunto com o sistema trilho-guia, um traba lho seguro e preciso de peças a trabalhar de grandes e pequenas dimensões. Devido às suas múltiplas possibilidades de utilização é possível efectuar trabalhos de modo económico e ergo nomicamente favorável.

9.4 Lâminas de serra, outros acessórios
