POWEW67904 - Pump PowerPlus - Gratis bruksanvisning och manual

Märke	PowerPlus
Modell	POWEW67904
Produkttyp	Dränkbar pump för smutsigt vatten
Strömförsörjning	230 V / 50 Hz, säkring min. 6 A
Effektförbrukning	400 W
Maximal flöde	7500 l/h
Maximal tryckhöjd	5 m
Maximal nedsänkningsdjup	5 m
Maximal vattentemperatur	35 °C
Vattentyp	Smutsigt vatten (klart möjligt)
Höljesmaterial	Plast
Material för vattenintag	Plast
Vikt	3,42 kg
Kabellängd	10 m (med skyddskontakt)
Minsta anslutningsdiameter	1 1/4 tum
Flottörbrytare	Ja, justerbar
Elektriskt skydd	Jordfelsbrytare 30 mA rekommenderas
Garanti	24 månader
Standarder	CE, EN60335-1, EN60335-2-41, EN55014, EN61000
Underhåll	Rengöring med rent vatten efter användning, kontroll av flottörbrytaren var tredje månad
Säkerhet	Får inte köras torr, skydda mot frost, använd inte för aggressiva vätskor

Vanliga frågor - POWEW67904 PowerPlus

Vad gör jag om pumpen inte startar?

Kontrollera först nätspänningen. Se till att flottörbrytaren är i högsta läge. Om nödvändigt, placera flottörbrytaren på en högre nivå för att starta pumpen.

Hur justerar jag flottörbrytaren?

Flottörbrytaren har en klickmekanism för att justera brytpunkten. Justera den så att flottören kan röra sig fritt upp och ner utan att nå botten innan pumpen stannar. Kontrollera funktionen genom att sänka ner pumpen i vatten och lyfta/sänka flottören manuellt.

Kan man använda denna pump för andra vätskor än vatten?

Nej, denna pump är endast avsedd för pumpning av vatten med maximal temperatur 35 °C. Använd inte pumpen för bränslen, rengöringsmedel eller andra kemikalier. Aggressiva eller slipande vätskor skulle skada pumpen.

Vilken är den högsta tillåtna vattentemperaturen?

Den maximala vattentemperaturen är 35 °C. Om temperaturen överstiger detta värde stannar motorskyddet automatiskt pumpen.

Hur rengör jag pumphjulet?

Koppla först bort pumpen. Lossa sugkorgen från pumphuset. Rengör pumphjulet med rent vatten. Placera inte pumpen på pumphjulet och stöd den inte på den punkten. Montera tillbaka i omvänd ordning.

Hur ofta ska flottörbrytaren kontrolleras?

Vid stationär installation rekommenderas att kontrollera flottörbrytarens funktion var 3:e månad. Rengör även avlagringar på flottören med rent vatten.

Vad gör jag om pumpen inte pumpar vatten?

Kontrollera om inloppsfiltret är igensatt och rengör det med en vattenstråle. Se till att tryckslangen inte är böjd eller blockerad. Räta ut slangen vid behov.

Pumpen stannar efter kort drift, vad gör jag?

Det kan bero på för smutsigt vatten eller för hög temperatur. Motorskyddet stänger av pumpen. Koppla ur stickkontakten, rengör pumpen och brunnen, och se till att vattentemperaturen inte överstiger 35 °C.

Vilket är det maximala nedsänkningsdjupet?

Pumpen kan sänkas ned till maximalt 5 meter. Djupare riskerar skada.

Kan jag använda denna pump i en pool?

Ja, men med försiktighet. Pumpen måste vara utrustad med en jordfelsbrytare på 30 mA. Anslut aldrig pumpen när personer befinner sig i vattnet. Följ säkerhetsavstånd och lokala elstandarder.

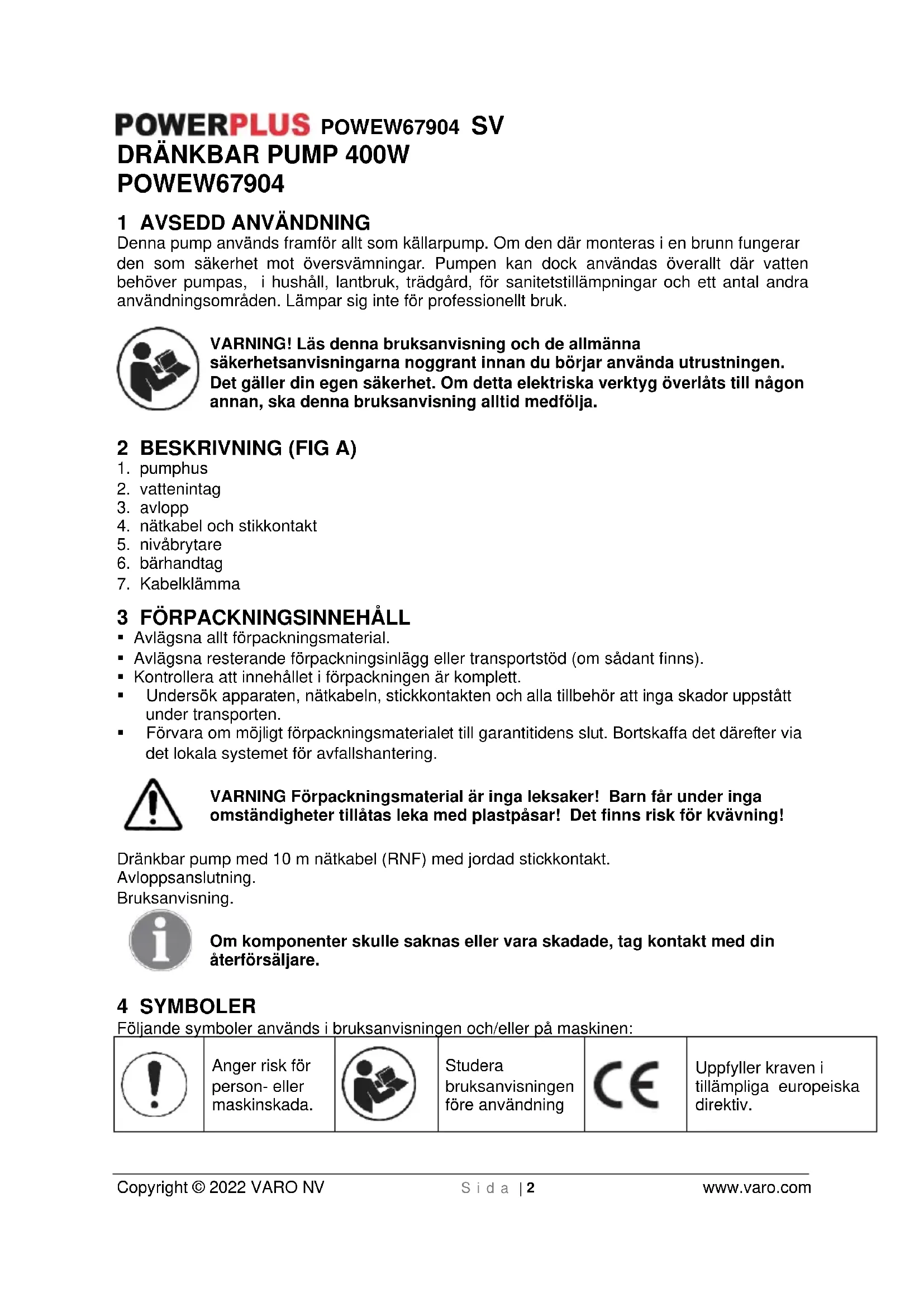

BRUKSANVISNING POWEW67904 PowerPlus

Denna pump används framfor allt som källarpump. Om den där monteras i en brunn fungerarden som sakerhet mot översvämninger. Pumpen kan dock anvandas överallt där vatten behöver pumpas, i hushäll, lantbruk, trädgård, for sanitetstillampningar och ett antal andra användningsområden. Lämpar sig inte für professionell bruk.

VARNING! Läs denna bruksanvising och de allmännaa sakerhetsanvisingarna noggrant innan du börjar använda utrustningen. Det gäller din egen sakerhet. Om detta elektriska verktyg överlåts till nagon annan, skä denna bruksanvising alltid medfolja.

2 BESKRIVNING (FIG A)

1. pumphus
2. vattenintag
3. avlopp
4. nätkabel och stikkontakt
5. nivabrytare
6. barhandtag
7. Kabelklämma

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpackningsinlagg aller transportstod (om sadant finns).
• Kontrollera att innehallet i forpackningen ar komplet.
• Undersök apparaten, nätkabeln, stickkontakten och alla tillbehör att inga skador uppstatt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallschantering.

WARNING Förpackningsmaterial ar inga leksaker! Barn fär under inga omständigheter tillatas leka med plastpäsar! Det finns risk for kvävning!

Omkomponenterskulle saknasllervara skadade,tagkontaktmed din Återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisingen och/eller på maskinen:

!

Anger risk für person-ller maskinskada.

Studera bruksanvisingen före användning

CE

Uppfyller kraven i tillämpliga europeiska direktiv.

POWERPLUSPOWEW67904 SV

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖRE ELEKTRISKA VERKTYG

Studera noga samtiga sakerhetsvarninger och alla anvisninger. Uraktlatenhet att folja alla varninger och anvisninger kan medfora risk for elektriska stotar, brand och/eller allvariga personskador. Spar alla varninger och instruktioner for framtida konsultation. Den nedan anvanda termen „elektriskt verktyg" i varningarna avser natdrivna elektriska verktyg (med natkabel) eller batteridrivna (sladdlosa) elektriska verktyg.

6 OBSERVERA FÖLJANDE INNAN PUMPEN TASI DRIFT!

Den elektriska anslutningen ske goras till ett jordat skyddsuttag med natspanning 230 V/50 Hz. Minst 6 amperes sakring.

Obs!

Invid bassänger och tradgårdsdammar och inom dessas sakerhetsavstand, fär pumpen endast användas tillsammans med jordfelsbrytare med en markström på max. 30 mA (enl. VDE 0100 avsnitt 702, 738). Pumpen fär under inga omständigheter användas om personer befinner sig i bassängen eller dammen. Rädgör med Din elektriker!

Observera!

Av sakerhetsskäl ska man innan man tar den dränkbara pumpen i drift fackmannamässigt kontrollera:

• Jordning
• Jordanslutting
• Felströmsfrankoppling motsvarande gällande sakerhetsbestämmelser somt att den fungerar problemfritt Skydda de elektriska stickkontakterna mot fukt.
• Föreligger fara für översvämning ske kontakterna forlaggas högre upp dar de ar sakra mot översvämningen.
• Pumping av aggressiva vätskor somt pumping av abrasiva ämnen (med slipande egenskap) ska under alla omständigheter undvikas.
• Skydda den dränkbara pumpen mot frost Skydda pumpen mot torrgang.
• Vidta lampliga atgärder sa barn inte fár tillgang till anlaggningen.

Talighet

Den dränkbara pumpen ar avsedd for pumping av vatten med maximal temperatur på 35^ C. Pumpen fär inte användas for andere ämnen, speciellt inte for motorbränslen, rengöringsmedel och andra kemiskaprodukter.

7 INSTALLATION

Installationen av den dränkbara pumpen gös antingen:

stationart med fast rorledning.
eller
stationär med flexibel slang.

Att beakta!

Vid installationen ar att beakta, att pumpen aldrig fár monteras fritt hangande i tryckledningen erler i natakeln. Den dränkbara pumpen maste hangas upp i det dartill avsedda bärhandtaget, eller stallas pa schaktets botten. For att behalla en problemfri Funktion hos pumpen maste schaktbotten alltid vara fri fran slam erller andra fororeningar. Vid for liters vattenspegel kan det i schaktet befintlga slammet snabbt torka in och hindra pumpen att starta. Darfor ar det niedvändigt att den dränkbara pumpen regelbundet testas (genom startforsok). Nivabrytaren ar redan installd pa sadant satt att pumpen kan tas i drift direkt.

Papekande!

Pumpschaktet/brunnen som ske pumpas, ske ha ett minsta matt om 40x40x50 cm sa att nivabrytaren kan rora sig fritt.

POWERPLUSPOWEW67904 SV

Nätanslutning

Den dränkbara pumpen ar försedd med en jordad skyddsstickkontakt. Pumpen ar avsedd for anslutning till att jordat skyddsuttag med 230V/50 Hz. Kontrollera att uttaget ar tillräckligt sākrat (minst 6 A) och att det ar i felfritt skick.

Satt stickproppen i eluttaget. Därmed ar pumpen fardig att anvandas.

Observera

Skulle nätkabel eller stickkontakt skadas genom yttre paverkan, ar det inte tillatet att själv reparera kabeln.

8 IDRIFTSTAGANDE

After att Du LAST denna installations- och bruksanvisning noggrant, kan Du ta pumpen i drift after att ha beaktat foljande punkter:

• Kontrollera att pumpen ligger påBOTEN av pumpschaktet.
• Kontrollera att tryckledningen ar riktigt ansluten.
• Kontrollera att natanslutningen haller 230V/50 Hz.
• Kontrollera att eluttaget ar funktionsdugligt.
  Sakerstall att fukt aller vatten aldrig kan komma in i natanslutningen.
• Undvik att lata pumpen gà torr.

• Se alltid till att pumpen avluftas ordentigt innan den sats i drift. Om nodvändigt luta pumpen fram och tillbaka flera ganger tills inga fler luftbubblor kan upptackas, och vanta minst 15 sekunder innan pumpen startas.

8.2 Inställning av PÁ/AV-brytpunkt

Nivábrytarens PÁ- resp. AV-brytpunkt kan ställas in genomändring av nivábrytaren i nivábrytarrastreringen.

• Nivabrytaren maste sitta sa installerad att brytpunktshojden for PÅ resp. AV latt kan näs och med ringa kraftforbrukning. Kontrollera detta genom att ställa pumpen i ett kär l fyllt med vatten och forsiktigt Höja nivabrytaren for hand och därefter Åter sänka den. Då gär det att se om pumpen kopplas till resp. frän.
• Se till att avstandet mellan nivabrytarhuvud och nivabrytarrastrering inte ar for litet. Vid for litet avstand garanteras inte en felfri Funktion.
• Se vid inställning av nivåbrytaren till att nivåbrytaren inte rör vid bottnen innan AV-brytpunkten nätts. OBS! Risk for torrkörning.

Denna utrustning fär inte användas av barn eller personer som ar fysiskt eller mentalt handikappade eller personer som saknar erfarenhetller kännedom om detta slags apparatur, utom i det fall dessa personer star under vigledning av en person som ansvarar for deras sakerhet, en övervakare, och som studerat dessa anvisningar beträffande utrustningens användning.

9 RENGÖRING OCH UNDERHÄLL

Obs! Innan nagot arbete utfors på utrustningen, ska stickkontakten dras ur eluttaget.

Använd aldrig losningsmedel, t.ex. bensin, alcohol, ammoniak etc. Dessa kan skada maskinens plastdilar.

POWERPLUSPOWEW67904 SV

Den dränkbara pumpen ar en underhällsfr och beprövad kvalitetsprodukt, som unterkastats stränga slutkontroller.

For att erhälla lang livslängd och kontinuierlig drift rekommenderar vi ända regelbunden kontroll och vard.

Observera! Viktigt!

Dra ur stickkontakten fore varje underhallsarbete.

• Om pumpen används på olika platser och transporteras skä den rengöras med rent vatten mellan varje användningstillfäll.
  Vi rekommenderar kontroll av nivabrytaren var tredje manad vid stationar installation.
• Avlagsna ludd och tradaktiga partiklar som eventuellt fastnat i pumphuset med en vattenstråle.
• Var tredje帽子ad sca slam på botten i pumpschaktet avlågsnas och vaggarna i pumpschaktet rengöras.
• Rengör nivábrytaren—from avlagringar med rent vatten.

1. Lossa insugningslådan frän pumphuset.
2. Rengör skovelhjulet med rent vatten.

Obs! Pumpen fár inte ställas ned på erller stöttas upp av skovelhjulet!

1. Montera i omvänd ordning.

10 TEKNISKA DATA

typ	POWEW67904
Nätanslutting	230V / 50Hz
Effekt	400W
Transportmängd max.	7500 l/h
Transporthöjd max.	5 m
Dopningsdjup max.	max.5 m
Vattentemperatur max.	35°C
Für rent/smutsigt vatten:	Smutsigt
Pumphus (plast / rosfritt stål (SS))	P
Vattenintag (plast / rosfritt stål (SS))	P
Vikt	3.42kg

11 SERVICEVERKSTAD

• Om strömbrytaren skadats ske den repareras av Återförsäljarens reparationsverkstad.
• Om nätkabeln (eller stickkontakten) skadats mäste den bytas ut mot en speciell nätkabel (stickkontakt) som kan erhállas frán Återförsäljarens kundtjänst. Byte av nätkabelen fär endast ske genom Återförsäljarens kundtjänst (se sista sidan För adresser) eller av kvalificerat fackfolk.

12 FELSÖKNING

Problem	Orsak	Åtgård
Pumpen startar inte	• Ingen nätspänning • Nivåbrytaren koplar inte om	• Kontrollera nätanslutningen • Placera nivåbrytaren i högre Lage
Pumpen pumpar inte	• Inloppssilen tilltäppt • Tryckslangen ihopbojd	• Rengör inloppssilen med vattenstråle • Åtgårda böjstället
Pumpen stängs inte av	• Nivåbrytaren kan inte sjunkaned	• Placera pumpen riktigt på pumpschaktets botten
Pumpkapaciteten För låg	• Inloppssilen tilltäppt • Pumpkapaciteten minskad pga. starkt nedsmutsat vatten med smörjiga substanser	• Rengör inloppssilen • Rengör pumpen och byt tätningsdeler
Pumpen stängs av after kort gängtid	• Motorskyddet stänger av pumpen pga. starkt nedsmutsat vatten • För hög vattentemperatur, motorskyddet stänger av	• Dra ur stickkontakten och rengör pumpschaktet och pumpen • Se till att den maximala vattentemperaturen inte överstiger 35°C!

13 FÖRVARING

• Färe förvaring, rengör grundligt hela maskinen och alla tillbehör.
• Maskinen skä Förvaras utom räckhäll for barn, på att stadigt och sakert underlag, i en torr och tempererad omgivning, vid varken for hog eller for låg temperatur.
• Skydda apparaten mot direkt Ijus. Förvara den om möjligt i mörker.
• Inneslut inte apparaten i pasar av nylon eftersom fukt latt ansamlas i dessa.

POWERPLUS POWEW67904 SV

14 GARANTI

• Produkten garanteras for en 24 manaders period gallande fran den forste anvandarens inkopsdatum.
• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter uppkomna pa normala forslitningsdilar sasom kullager, borstar, kablar, stickkontakter erler tillbehör som borrar, bits, sagklingor etc.; vidare skador aller defekter som uppkommit genom vanvård, olyckor erler vidtagna forändringar avprodukten; ej heller kostnader for transport.
• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammelserna.
• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt pgraund av felaktig anvandning av verktyget.
• Reparationer fär endast utföras av en auktoriserad serviceverkstad for Powerplus verktyq.
• Ytterligare information kan erhállas per Telefon på nummer 0032-3-292 92 90.
  Eventuella transportkostnader skull betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantiansprak stallas om skadan pa apparaten uppkommit som en folid av asidosatt underhall er overbelastning.
• Absolut undantagna fran garantin ar skador upppomna genom vatska som trangt in, overdrivet utsattande for damm, medveten skada (avsiktlig ell genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera i denna bruksanvisining givna anvisningar), osakkunng montering, blixtnedslag, felaktig natspanning. Denna upprakning gör inte ansprük på att yara fullstandig.
• Godkända garantiansprák kan inte medföra forlängning av garantiperioden eller paböriande av en ny garantiperiod i den handelse apparaten ersatts med en ny.
  Apparat ell er delar som bytts ut under guarantin, blir darrigenom Varo NV:s egendom.
  Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart att Produkten inte underhallits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade....)
• Inköpskyittot mäste sparas som bevis für inköpsdatum.
• Verktyget, som inte fär ha tagits isär, mäste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillämpligt fürprodukten) tillsammans med inköpsbeviset.

15 MILJÖHÄNSYN

Då produiten tjanat ut fär den inte lämnas med det vanliga hushällsavfalletutan skä deponeras pa miljömmässigt korrekt satt och enligt gällande lokala bestammelser.

Avfall somkommen frän elektriska maskinkomponenter fär inte hanteras som vanligt hushållsavfall. De skadeponeras for atervinning där atervinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din aterforsäljare for narmare information om atervinning.

POWERPLUSPOWEW67904 SV

Varumärke: POWERplus

Modell:POWEW67904

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändering av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram tillragen for undertechnandet):

2011/65/EU

2014/35/EU

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecnandet):

EN60335-1:2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Ansvarig for den teknska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på uppdrag av foretagets VD,

Ludo Mertens

Tillampningsansvarig - Registerings- och regelfragor
