Merk	PowerPlus
Model	POWEW67904
Producttype	Dompelpomp voor vuil water
Voeding	230 V / 50 Hz, zekering min. 6 A
Opgenomen vermogen	400 W
Maximaal debiet	7500 l/u
Maximale opvoerhoogte	5 m
Maximale dompeldiepte	5 m
Maximale watertemperatuur	35 °C
Watertype	Vuil water (helder mogelijk)
Huismateriaal	Kunststof
Materiaal van de waterinlaat	Kunststof
Gewicht	3,42 kg
Lengte elektrische kabel	10 m (met veiligheidsstekker)
Minimale aansluitdiameter	1 1/4 inch
Vloterschakelaar	Ja, instelbaar
Elektrische beveiliging	Aardlekschakelaar 30 mA aanbevolen
Garantie	24 maanden
Normen	CE, EN60335-1, EN60335-2-41, EN55014, EN61000
Onderhoud	Reinigen met helder water na gebruik, controle van de vloterschakelaar elke 3 maanden
Veiligheid	Niet droog laten draaien, beschermen tegen vorst, niet gebruiken voor agressieve vloeistoffen

Veelgestelde vragen - POWEW67904 PowerPlus

Wat te doen als de pomp niet start?

Controleer eerst de netspanning. Zorg ervoor dat de vloterschakelaar in de hoge stand staat. Plaats indien nodig de vloterschakelaar op een hoger niveau om de start te activeren.

Hoe stel ik de vloterschakelaar in?

De vloterschakelaar heeft een inkepingssysteem om het schakelpunt aan te passen. Stel deze zo in dat de vlotter vrij kan bewegen zonder de bodem te raken voordat de pomp stopt. Controleer de werking door de pomp in water te plaatsen en de vlotter handmatig op te tillen en te laten zakken.

Kan deze pomp worden gebruikt voor andere vloeistoffen dan water?

Nee, deze pomp is alleen ontworpen voor het verpompen van water met een maximale temperatuur van 35 °C. Gebruik de pomp niet voor brandstoffen, schoonmaakmiddelen of andere chemicaliën. Agressieve of schurende vloeistoffen beschadigen de pomp.

Wat is de maximaal toegestane watertemperatuur?

De maximale watertemperatuur is 35 °C. Als de temperatuur deze waarde overschrijdt, stopt de motorbeveiliging automatisch de pomp.

Hoe reinig ik het waaierwiel?

Koppel eerst de pomp los. Maak de aanzuigmand los van het pomphuis. Reinig het waaierwiel met helder water. Plaats de pomp niet op het waaierwiel en ondersteun de pomp niet op dat punt. Monteer in omgekeerde volgorde.

Hoe vaak moet de vloterschakelaar worden gecontroleerd?

Bij stationaire installatie wordt aanbevolen om de werking van de vloterschakelaar elke 3 maanden te controleren. Reinig ook afzettingen op de vlotter met helder water.

Wat te doen als de pomp geen water verpompt?

Controleer of het inlaatfilter verstopt is en reinig het met een waterstraal. Zorg ervoor dat de afvoerslang niet geknikt of geblokkeerd is. Maak de slang indien nodig recht.

De pomp stopt na korte tijd draaien, wat te doen?

Dit kan komen door te vuil water of een te hoge temperatuur. De motorbeveiliging schakelt de pomp uit. Haal de stekker eruit, reinig de pomp en de put, en zorg dat de watertemperatuur niet boven 35 °C uitkomt.

Wat is de maximale dompeldiepte?

De pomp kan worden ondergedompeld tot een maximale diepte van 5 meter. Daarboven is het risico op schade groot.

Kan ik deze pomp in een zwembad gebruiken?

Ja, maar met voorzichtigheid. De pomp moet zijn uitgerust met een aardlekschakelaar van 30 mA. Schakel de pomp nooit in als er personen in het water zijn. Houd u aan de veiligheidsafstanden en lokale elektrische normen.

GEBRUIKSAANWIJZING POWEW67904 PowerPlus

1 BEOOGD GEBRUK 2
2 BESCHRIJVING (FIG A). 2
3 INHOUD VAN DE VERPAKKING 2
4 TOELICHTING VAN DE SYMBOLEN 2
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 3
6 IN ACHT TE NEMEN VOOR DE INBEDRIJFSTELLING! 3
7 DE INSTALLATIE 3
8 INBEDRIJFSTELLING 4
8.1 Ontluchten pomp voor ingebruikname 4
8.2 Afstellen van het In/Uit-schakelpunt 4
9 REINIGING EN ONDERHOUD 4
9.1 Onderhoudsvoorschriften 5
9.2 Schoonmaken van het schoopenwiel 5
10 TECHNISCHE GEGEVENS 5
11 SERVICEDIENST 5
12 STORINGEN VERHELPEN 6
13 OPSLAG 6
14 GARANTIE 6
15 MILIEU. 7
16 CONFORMITEITSVERKLARING 8

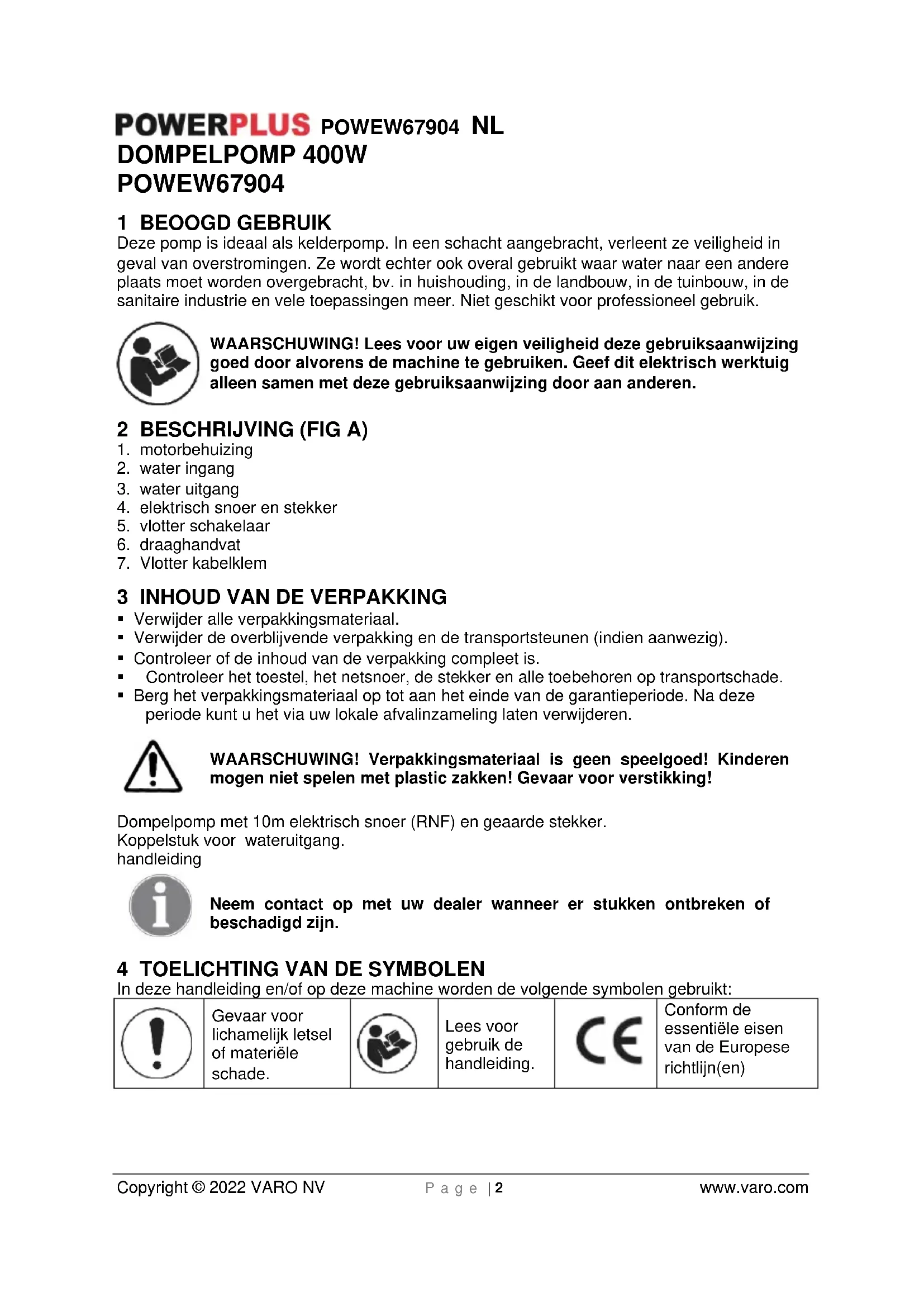

POWERPLUS POWEW67904 NL DOMPELPOMP 400W POWEW67904

1 BEOOGD GEBRUK

Deze pomp is ideaal als kelderpomp. In een schacht aangebrachte, verleent ze veiligheid in geval van overstromingen. Ze worden echter ook overal gebruikt waar wateraar een andere plaats moet worden overgebracht, bv. in huishouding, in de landbouw, in de tuinbouw, in de sanitaire industriie en vele toepasseneneer. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. motorbehuzing
2. water ingang
3. water uitgang
4. elektrisch snoer en stekker
5. vlotter schakelaar
6. draaghandvat
7. Vlotter kabelklem

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialial.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelegoed! Kinderen mogen Niet spelelen met plastic zakken! Gevaar voor verstikking!

Dompelpomp met 10m elektrisch snoer (RNF) en geaarde stekker.
Koppelstuk voor wateruitgang.
handleiding

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

!

Gevaar voor lichamelijk letsel of materiële schade.

Lees voor gebruik de handleiding.

€

Conform de essentiële eisen van de Europese richtlijn(en)

POWERPLUSPOWEW67904NL

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

6 IN ACHT TE NEMEN VOOR DE INBEDRIJFSTELLING!

• De elektrische aansluiting gebeurt via een reglementair aangesloten geaard stopcontact, met een netspanning van 230 Volt/50 Hz. Zekering van minstens 6 Ampère.

Voorlichtig!

Aan zwembassins en tuinvijvers en in hun veiligheidsbereik is het gebruik van de pomp enkel toelaatbaar mits zij beveiligd is door een verliesstroomschakelaar met een uitschakelende nominale stroom tot 30mA (overeenkomstig VDE 0100 deel 702, 738).

De pomp mag Niet in werkig+zijn of gezet worden als zich personen in het zwembassin of in de tuinvijver bevinden. Raadpleeg Uw elektricien!

Attentie!

(voor uw veiligheid) Laat alvorens uw nieuwe dompelpomp in gebruik te nemen een vakkundige controleren of

• De aarding
• De geaarde nulleider
• De verliesstroomschakelaar beantwoorden aan de voorschriften van de elektriciteitsmaatschappij en correct functioneren.
• De elektrische stekkerverbindungen要去en gegen vocht beschermd worden.
• Bij overstromingsgevaar要去en de stekkerverbindingenaar een gegen overstroming beschemme zone overgebracht worden.
• Het transport van agressieve vloeistoffen en op corrosie berustende (als smeergelwerkende) stoffen moet in ieder geval vermeden worden.
• De dompelpomp要去 gegen vorst beschermd worden.
• De pomp mag Niet drooglopen.
• Maatregelen treffen opdat de pomp Niet in de handen van kinderen kan geraken.

Duurzaamheid

De door u aangeschaffe dompelpomp is geschikt voor het transport van water met een temperatuur van maximum 35^

Deze pomp mag Niet voor andere vloeistoffen gebruikt worden en met name nooit voor motorbrandstof, schoonmaakmiddelen en andere chemische producten!

7 DE INSTALLATIE

Het installereren van de dompelpomp kan op de volgende manieren gebeuren:

• Stationair met een vaste buisleiding
  of
• Stationair met een flexibele slang.

Attentie!

Bij de installmentie opletten dat de pomp nooit vrij hangend aan de drukleiding of aan de stroomkabel gemonteerd mag worden. De dompelpomp moet aan de draaggreep, die waaroor voorzien is, worden opgehangen of moet op de bodem van de schacht liggen. Ten einde een perfecte werkig van de pomp te verzekeren, moet de bodem van de schacht altijd vrij zijn van slijk of van andere verontreinigingen.

Bij een te laag waterpeil kan het slijk aanwezig in de schacht snel uitdrogen en de pomp verhinderen aan te slaan. Daarom is hetoodzakelijk om de dompelmotorpomp regelmatig te controlleren (aanlooptestuitvoeren).

De vlotterschakelaar is dusdanig ingesteld dat een onmiddellijke inbedrijfstelling möglichk is.

POWERPLUSPOWEW67904NL

Opmerking!

De pompschacht moet minstens 40 × 40 × 50 cm groot়, zodate de vlotterschakelaar zich vrij kan bewegen.

De netaansluiting

De door u aangeschaffe dompelpomp is al met een geaarde stekker uitgerust. De pomp moet worden aangesloten op een geaarde stopcontactdoos met 220/230 Volt/ 50Hz

Controller of het stopcontact voldoende beveiligid is (minstens 6 A) en of het volledig in orde is. Steek de pompstekker in het stopcontact en de pomp is nu startklaar.

Opmerking

Moest de stroomkabel of de stekker door uitwendige oorzaken beschadigd worden, mag de kabel of stekker uitsluitend door gekwalificierde vaklui en met het juiste materiaal hersteld worden.

8 INBEDRIJFSTELLING

Nadat u deze installment- en gebruiksaanwijzing aandachtig heeft gelezen, kurz u met inachtneming van de hierna volgende punten de(APpep in bedrijf stellen:

• Controller of de pomp op de schachtbodem rust.
• Ga na of de drukleiding reglementair aangebracht worden.
• Controller of de elektrische aansluiting 230Volt/50 Hz bedraagt.
• Controller of het elektrisch stopcontact aan de reglementaire voorschriften voldoet.
  Ga na of er geen vocht of water aan de netaansluiting kan komen.
  Zorg ervoor dat de pomp nooit droogloopt.

8.1 Ontluchten pomp voor ingebruikname

• Zorg er steeds voor dat de pomp voor ingebruikname goed ontlucht is, eventueel de pomp enkele malen heb en weer kantelen tot er geen luchtbellen meer verschijnen, minstens 15 seconden wacht den vooraleer de pomp te starten.

8.2 Afstellen van het In/Uit-schakelpunt

Het IN resp. UIT-schakelpunt van de vlotterschakelaar kan afgesteld worden door de vlotterschakelaar in zijn afscherming te veranderen. Gelieve de volgende punten te controlleren voor U de pomp in gebruik neemt:

• De vlotterschakelaar要去 aangebrachte因其 dat de schakelpunthoogte IN en de schakelpunthoogte UIT gemakkelijk en met weinig kracht kan bereikt worden. Controleer dit door de pomp in een met water bevuld vat teplaatsen en de vlotterschakelaar met de hand voorzichtig op te heffen en daarna wee terlaten zakken. Daarbij kunt U zien of de pomp zich in- en uitschakelt.
• Let er wel op dat de afstand tussen de kop van de vlotterschakelaar en kabelklem nicht te Klein is. Als de afstand te Klein is, is de perfecte functie Niet gewaarborgd.
• Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar Niet de grond raakt voor de pompuitgeschakeld worden. Opgelet! Gevaar van drooglopen.

Dit toestel is nicht geschickt om gebruikt te worden door kinderen en door Personen waarvan de lichamelijke, de zintuiglijke of de psychische capaciteiten verminderd zijn of door Personen onthouden van ervaring of kennis, behalve als deze Personen genieten door middel van een persoon verantwoordelijk voor hun verilgheid, een toezicht of door Voorafgaande voorschriften betreffende het gebruik van het toestel

9 REINIGING EN ONDERHOUD

Opgelet! Trek de netstekkeruit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen können de plastic onderdelen beschadigen.

POWERPLUSPOWEW67904NL

9.1 Onderhoudsvoorschriften

De dompelpomp hoeft geen bijzonder onderhoud en is een beproefd kwaliteitsartikel dat aan strenge eindcontroles onderworpen is. Met het oog op een lange levensduur en een permanent gebruik raden wij u nochtans aan, de pomp aan regelmatige controles en onderhoud te onderwerpen.

Opgelet! Belangrijk!

• Voor begin van om het even welke onderhoudswerkzaamheden steeds de stekker uit het stopcontact trekken.
• Wordt de pomp wel eens vaker getransporteerd, is het raadzaam ze na ieder gebruik met zuiver water te reinigen.
• Bij stationaire installmentie is een driemaandelijkse controle van de werking van de vlotterschakelaar aan te bevelen.
• Vezeltjes en vaste deeltjes die zich eventuele in het pomphuis vastbezet hebben, met een waterstraal verwijderen.
• Alle 3 maanden de schachtbodem van slick bevrijden en ook de schachtwanden reinigen.
• Afzetting op de vloitterschakelaar met zuiver water schoonmaken.

9.2 Schoonmaken van het schoepenwiel

Bij een bovenmatige afzetting in het pompuis dient het onderste gedeelte van de pomp als volgt te worden ontmanteld:

1. Neem de aanzuigkorf af van het pomphuis.
2. Maak het schoepenwiel met helder water schoon.

Let op! Laat de pomp nicht rusten op het schoepenwie!

1. Voor de assemblage gaat u in omgekeerde volgorde te werk.

type	POWEW67904
Netaansluiting	230V / 50Hz
Opgenomen vermogen	400W
Capaciteit max.	7500 l/h
Opvoerhoogte max.	5 m
Dompeldiepte max.	max.5 m
Watertemperatuur max.	35°C
Bestemd voor zuiver/vuil water	Vuil
behuizing (plastiek (P) / Roestvrijstaal (SS))	P
Water ingang (plastiek (P) / Roestvrijstaal (SS))	P
Gewicht	3.42 kg

11 SERVICEDIENST

• Beschadigde schakelaars要去en in de werkplaats van unsere klantendienst hersteld worden.
• Wanner de voedingskabel (of de stekker) beschadigd is, moet hij worden verrangen door een specifieke voedingskabel, die bij unsere klantendienst (serviceafdeling - zich LASTe pagina) verkrijgbaar is. Het verrangen van de voedingskabel mag uitsluitend worden uitgevoerd door unsere klantendienst (serviceafdeling - zich LASTe pagina) of een gekwalificeerde person (een vakman op het vlak van elektriciteit).

12 STORINGEN VERHELPEN

Storingen	Oorzaken	Verhelpen
Pomp start nicht	-geen net spanning -vlotterschakelaar schakelt nicht	-netspanning controleren -vlotterschakelaar in hogere positie brengen
Pomp transporteert nicht	-inloopzeef verstopt -drukslang geknikt	-Inloopzeef met water reinigen -De knik eruit halen
Pomp schakelt nicht uit	- vlotterschakelaar kan nicht afzicken	- pomp correct op schachtbodemplaatsen
Debiet ontoreiekend	-inloopzeef verstopt -dalend pompvermogen, door sterke verruiling en corrosie water aan toevoegen	-inloopzeef reinigen -pomp reinigen en versleten stukken vernieuwen
Pomp schakelt na korte looptijd uit	-motorbeveiliging schakelt de ponp uit, te sterke watervruviling -watertemperatuur te hoog, motorbeveiliging schakelt uit	-netstekker uittrekken pomp en schacht schoonmaken -Op max. watertemperatuur van 35°C achten!

13 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.
  Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hove en te lage temperaturen.
• Bescherm de machine gegen direct invallend Licht. Bewaar ze, indien möglichk, op een donkere plaats.
• Bewaar de machine nicht in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt.

14 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 24 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanssprak gemaakt worden op de garantie wanner de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.

POWERPLUSPOWEW67904NL

• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop zich kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
  Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

15 MILIEU

Indien u, na zekere tijd, beslist uw machine te verrangen,werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze. Het elektrische afval mag Niet opdezelfde manier behandeld worden dan het gewone huishoudelijk afval. Breng het�n een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

POWERPLUSPOWEW67904NL

16 CONFORMITEITSVERKLARING

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product:DOMPELPOMP400W

Handelsmerk: POWERplus

Model:POWEW67904

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2014/35/EU

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ontdertekening):

EN60335-1:2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentatione: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Ludo Mertens

Regelgevings- en compliancemanager
