POWEW67904 - Sūknis PowerPlus - Bezmaksas lietošanas instrukcija

Zīmols	PowerPlus
Modelis	POWEW67904
Produkta veids	Netīrā ūdens iegremdes sūknis
Elektropadeve	230 V / 50 Hz, drošinātājs min. 6 A
Patērētā jauda	400 W
Maksimālā plūsma	7500 l/h
Maksimālais spiediena augstums	5 m
Maksimālais iegremdēšanas dziļums	5 m
Maksimālā ūdens temperatūra	35 °C
Ūdens tips	Netīrs ūdens (iespējams tīrs)
Korpusa materiāls	Plastmasa
Ūdens ieplūdes materiāls	Plastmasa
Svars	3,42 kg
Elektriskā kabeļa garums	10 m (ar drošības spraudni)
Minimālais pieslēguma diametrs	1 1/4 colla
Peldētāja slēdzis	Jā, regulējams
Elektriskā aizsardzība	Ieteicams diferenciālais automāts 30 mA
Garantija	24 mēneši
Standarti	CE, EN60335-1, EN60335-2-41, EN55014, EN61000
Apkope	Tīrīšana ar tīru ūdeni pēc lietošanas, peldētāja slēdža pārbaude ik pēc 3 mēnešiem
Drošība	Nedarbināt sausu, aizsargāt no sala, neizmantot agresīviem šķidrumiem

Bieži uzdotie jautājumi - POWEW67904 PowerPlus

Ko darīt, ja sūknis neiedarbojas?

Vispirms pārbaudiet tīkla spriegumu. Pārliecinieties, ka peldētāja slēdzis atrodas augšējā pozīcijā. Ja nepieciešams, novietojiet peldētāja slēdzi augstākā līmenī, lai iedarbinātu.

Kā noregulēt peldētāja slēdzi?

Peldētāja slēdzim ir fiksācijas ierīce, kas ļauj regulēt pārslēgšanas punktu. Noregulējiet to tā, lai pludiņš varētu brīvi kustēties augšup un lejup, nepieskaroties zemei pirms sūkņa izslēgšanas. Pārbaudiet darbību, iegremdējot sūkni ūdenī un manuāli paceļot/nolaižot pludiņu.

Vai šo sūkni var izmantot citiem šķidrumiem, nevis ūdenim?

Nē, šis sūknis ir paredzēts tikai ūdens atsūknēšanai ar maksimālo temperatūru 35 °C. Neizmantojiet sūkni degvielai, tīrīšanas līdzekļiem vai citām ķīmiskām vielām. Agresīvi vai abrazīvi šķidrumi sabojās sūkni.

Kāda ir maksimālā pieļaujamā ūdens temperatūra?

Maksimālā ūdens temperatūra ir 35 °C. Ja temperatūra pārsniedz šo vērtību, motora aizsardzības ierīce automātiski izslēgs sūkni.

Kā tīrīt lāpstiņriteni?

Vispirms atvienojiet sūkni. Atvienojiet iesūkšanas grozu no sūkņa korpusa. Notīriet lāpstiņriteni ar tīru ūdeni. Nelieciet sūkni uz lāpstiņriteņa un neatbalstiet to no šī punkta. Salieciet atpakaļ pretējā secībā.

Cik bieži jāpārbauda peldētāja slēdzis?

Stacionāras uzstādīšanas gadījumā ieteicams pārbaudīt peldētāja slēdža darbību ik pēc 3 mēnešiem. Notīriet arī nogulsnes uz pludiņa ar tīru ūdeni.

Ko darīt, ja sūknis neizsūknē ūdeni?

Pārbaudiet, vai ieplūdes filtrs nav aizsērējis, un notīriet to ar ūdens strūklu. Pārliecinieties, ka izplūdes šļūtene nav salocīta vai aizsprostota. Ja nepieciešams, iztaisnojiet šļūteni.

Sūknis apstājas pēc īsa darbības laika, ko darīt?

Tas var būt saistīts ar pārāk netīru ūdeni vai pārāk augstu temperatūru. Motora aizsardzības ierīce izslēdz sūkni. Atvienojiet spraudni, notīriet sūkni un aku, un pārliecinieties, ka ūdens temperatūra nepārsniedz 35 °C.

Kāds ir maksimālais iegremdēšanas dziļums?

Sūkni var iegremdēt līdz maksimālajam 5 metru dziļumam. Pārsniedzot šo dziļumu, pastāv liels bojājumu risks.

Vai es varu izmantot šo sūkni peldbaseinā?

Jā, bet uzmanīgi. Sūknim jābūt aprīkotam ar diferenciālo automātu 30 mA. Nekad neieslēdziet sūkni, ja ūdenī atrodas cilvēki. Ievērojiet drošības attālumus un vietējos elektriskos standartus.

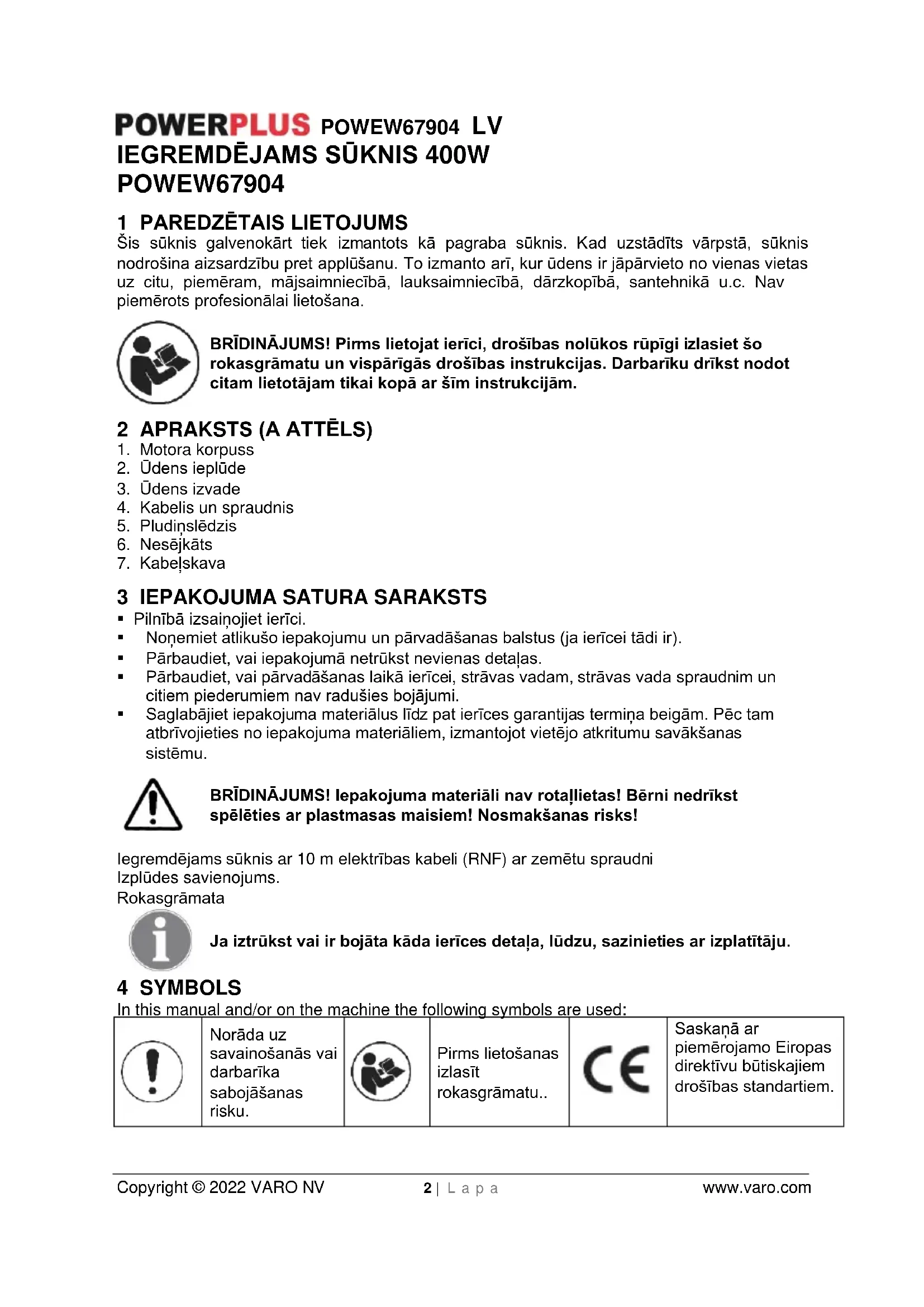

LIETOŠANAS INSTRUKCIJA POWEW67904 PowerPlus

Sis suknis galvenokart tiek izmantots kā pagraba suknis. Kad uzstadits varpsta, suknis nodrošina aizsardzūbu pret applušanu. To izmanto ari, kur udens ir japarvieto no vienas vietas uz citu, piemēram, majsaimniecībā, lauksaimniecībā, darzkopībā, santehnikā u.c. Nav piemērots profesiónalai lietosana.

BRIDINAJUMS! Pirms lietojat ieri, drošibas nolukos rupigi izlasiet so rokasgramatu un visparigas drošibas instrukcijas. Darbariku drikst nodot citam lietotajam tikai kopar sininstrukcijam.

2 APRAKSTS (A ATTÉLS)

1. Motora korpuss
2. Udens ieplude
3. Udens izvade
4. Kabelis un spraudnis
5. Pludinsledzis
6. Nesëjkats
7. Kabelskava

3 IEPAKOJUMA SATURA SARAKSTS

Pilnibā izsainojiet ierici.
Nonemiet atliku so iepakojumu un parvadaasanas balstus (ja ierecei tadi ir).
- Pärbaudiet, vai iepadokujma netrukst nevienas detalias.
- Parbaudiet, vai parvadaesanas laikā iericei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.
- Saglabajiet iepakojuma materialus lidz pat ierices garantijas termiña beigam. Pec tam atbrivojieties no iepakojuma materialiem, izmantojot vietelo ATKritumu savakšanas sistemu.

BRIDINAJUMS! lepakojuma materiali nav rottlietas! Berni nedrikst speléties ar plastmasas maisiem! Nosmakšanas risks!

legremdejams suknis ar 10 m elektribas kabeli (RNF) ar zemetu spreudni Izpludes savienojums.

Rokasgramata

Ja iztrukst vai ir bojata kada ierices detala, ludzu, szinieties ar izplatitaju.

4 SYMBOLS

!

Norāda uz savainošanās vaidarbarīka sabojāšanas risku.

Pirms lietošanas izlasit rokasgrāmatu..

CE

Saskaṇā ar piemērojamo Eiropas direktīvu būtiskajiem drošības standartiem.

POWERPLUSPOWEW67904LV

5 VISPÄRIGI DARBARIKA DROŠIBAS BRIDINÄJUMI

Izlasiet visus drošības bridinājumus un instrukcjas. Brīdinājumu un instrukciju neieverošana var izraisīt elektrōsoku, ugunsgreku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcjas turpmākām atsačēm. Brīdinājumos terminis „darbariks" attecas uz darbariku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

6 PIRMS PALAIDES, SVARIGI!

Sukni iespejams pievienot jebkuram triecienitzurigam spraudnim, kas uzstadits atbilsto visiem noradijumiem. Spraudnim jabut spriegumam 230V 50Hz . Drosinatajam 6 A min.

Bridinajums!

Ja sukni planots izmantot peldbaseinu vai darza diku tuvumā un to aizsardzības rajona, tas jaapriko ar PSS (paliekosās strāvas sledžiem) ar maksimālo nominā atkabna strāvu. Sukni nedrikst darbināt, kamēr peldbaseinā vai darza diki peldas cilveki! Lūdzu, sazinieties ar elektriki!

Uzmanibu!

(Svarigi drošibai) Pirms sakt darbu ar iegremdejamo sukni, elektrikim japarbauda šadi vienumi:

Zemejums.
- Nulle's vads.
Bojajumstravas sledzim jaatbilst elektrostaciju drošibas noteikumiem un tiem jadarbojas nevainojami.
- Elektriskie savienojumi jasarga no mitruma.
Ja pastav pludu risks, elektriskajam slegumam jaizvelas augstaks zemejums.
- Jāizvairas no agresivo fluidu cirkulacijas, kā arabzivo materialu aprites.
legremdejamo motorizeto sukni ir japasarga no sala.
Suknis nedrikst darboties tuksgaita.
Bernu piekluve sūknim ir jāizskauž.

Absoluta izkliede

legremdejamais suknis paredzets udens cirkulacijai ar maksimalo temperaturu 35^ C. Sukni nedrikst izmantot citiem skidrumiem, it ipaşi degvielai, tirisanas skidrumiem un citiem kimiskiem produktiem!

7 IERIKOSANA

legremdejamais pumpis uzstadams:

• Nekustīgā stavokli pie fiksēta caurulvada

vai

Nekustiga stavokli ar pielagojamu slutenes cauruli.

Jānem vērā!

Sukni nedrikst uzstadit, piekarinot to pie neatbalstitas piegades caurules vai elektribas kabela. tegremdejamais suknis piekarinats ar speciali tam paredzetu rokturi vai janovieto varpsta apaksa. Lai nodrosinatu, ka suknis darbojas pareizi, varpsta apaksai jabut tirai no dunam un dazadiem netirumiem.

Ja udenslimenis nokritas parak zemu, varpsta esosas dugas loti atrizust un aptur sukna darbibu. Tadel iegremdejamo sukni, nepieciesams to regulari parbaudit (veicot palaides parbaudes). Pludinir japielago tā, lai suknis var nekavejoties sakt darbu.

leverot!

Sukna varpsta minimale izmeri 40 × 40 × 50 cm, lai pludinsledzis var brivi parvietoties.

Barosana no tikla

Saskaā ar noteikumiem, iegremdējamais sūknis ir aprikots ar triecienitzurīgu spraudni. Sūknis paredzëts lietosanai ar 230V -50V izemēto kontaktligzdu. Pārliecināties, ka ligzda ir pietiekami nodrosinata (min. 6 A) un ir lieliskā stavokli. leviot spraudni kontaktligzda un sūknis ir gatavs darbam.

POWERPLUSPOWEW67904LV

Svarigiieverot!

Ja galvenajam kabelim vai spraudnim pielautoi kadi bojajumi no arejam darbibam, kabela remonts javeic kvalificetam specialistam, izmantojot tikai standarta rezerves dalas. Tas nodrosinas atbilsmi nepieciesamajiem droibas standartiem.

8 MONTAZA

Pec rupigas iepazisanas ar siem noradjumiem, iespajams iestatit sukni darbam, pirms tam:

• Pärliecinoties, ka suknis ir balstits varpsta apaksa.
• Parbaudiet, vai spiediena vads ir pareizi pievienots.
• Pärbaudiet, vai elektriskais savienojums ir 230 V - 50 Hz.
• Pärbaudiet, vai kontaktligzda ir laba stavokli.
• Parliecinoties, ka udens un mitrums nevar pieklut elektrotiklam.
• Izvairieties no tā, ka sūknis darbojas tukšgaita.

8.1 Gaisa izvadisana no sukna pirms ta lietošanas

• Vienmér parliecinăties, ka no sukna ir izlaists viss gaiss, pirms tas tiek nodots ekspluatacijai. Tas izdarãms vairakas reizes sukni atvazot uz prieksu un atpakal, lidz neparadas neviens gaisa burbulis, tad uzgaidit vismaz 15 sekundes, pirms iedarbinat sukni.

8.2 ON/OFF darba punkta iestatisana

ON un OFF darba punkta pludina sledzi var iestatit, pielagojot sledzi fikseshanas turetajam. Pirms uzsakt sukna darbibu:

• Pludinsledzis ir jauzstada tā, lai ON darba punkta limenis un OFF limenis ir viegli un bez piepules sasniedzams. Lai to pārbauditu, novietot sukni traukā, kas piepildits arūdeni, uzmanīgi ar rokām pacelt pludina sledzi un tad to atkal nolaist. Darbību atkārtojot, ieverot, kad suknis iesledzas un izslédzas.
• Parliecinaties, ka starp pludinsledza galvu un fikseshanas turetaju attalums nav parak mazs. Ja atstarpe ir parak maza, suknis nevar pilnevertigi darboties.
• Kad pludinsledzis ir uzstadits, parliecinaties, ka tas neskar zemi pirms tas izsledzas. Bridinajums! Tuksgaitas risks.

Ši erice nav paredzeta lietošanai berniem vai cilvekiem, kuriem ir fiziski, garigi vai attistibas traucejumi, vai cilvekiem, kuriem trukst pieredzes vai zinašanas, iznemot, ja sie cilveki sanem noradijumus no personas, kas atbild par to drošibu (uzraugs), vai iepazistoties ar ieprieks noraditajam instrukcijam, kas saistitas ar sis ierieces lietošanu.

9 TIRISHANA UN KOPŠANA

Uzmanibu! Pirms veicat jebkadus tirišanas vai kopšanas darbus, izraujiet elektroinstrumenta strāvas vada spraudni no kontaktligzdas.

Nekādā gadijumā neliotojiet škīdinātājus, piēmēram, benzūn, spirtu, ožamo spirtu utt. Škīdinātāji var sabojāt plastmasas detalias.

9.1 Apkopes vadlinijas

legremdejamais suknis ir apstiprinats, bezapkopes augstas kvalitates produits, kas paklauts stingriem gala pbaraudijumiem. leteicamas regularas parbaudes un apkope, lai nodrosinatu erices ilgu muzu un nepartrauktu darbibu.

POWERPLUSPOWEW67904LV

Svarigi! leverot!

Pirms veikt apkopes darbus, atvienot barošanas spraudni.

Ja suknis biezi tiek parvadats, to pec katras lietoanas ir jaattira ar tiru utdeni.
- Stacionaras uzstadisanas gadijumā, aizturešanas sledža funkcijas ir japarbauda ik pec 3 menešiem.
Visas skiedru dalinas, kas uzkraiusas sukna korpusa ir jaattira ar udens struklu.
Reizi 3 meneos yarpsta pamatne ir jaattira no dubliem.
Nogulsnes uz pludina ir janonem ar tiru udeni.

9.2 Darbrata tirisana

Ja nogulsnes uzkrajas sukna korpusa, tā apaksejā dala demontejama šadi:

1. Nonemot iepludes buri no sukna korpusa.
2. Notirotdarbratu ar tiru jdeni

Svarigi! Nenovietot sukni ar darbratu uz leju!

1. Saliekt visu atpakal apgrieztā secībā.

10 TEHNISKIE DATI

Veids	POWEW67904
Spiegums / frekvence	230 V / 50 Hz
Jaudas izlietojums	400 W
Piegãdes øtrums (maks.)	7500 l/h
Piegãdes augstums (maks.)	5 m
legremdëšanas dzilums (maks.)	maks.5 m
Üdens temperatūra (maks.)	35 °C
Tīram / netīram ùdenim:	Netīram
Korpuss (plastmasas(P) / Nerūsoðs tērauds (NT)	P
Üdens ialaide (plastmasas (P) / Nerūsoðs tērauds (NT))	P
Svars	3,42kg

11 SERVISA NODALA

Bojatus sledzus drikst nominitientsu apkalposanas dienesta darbinieki.
Ja pieslegvads (vai tikla kontaktdaksa) ir bojats, tas ir janomaina ar ipasu pieslegvadu, kas ir peejams musu servisa nodalā. Pieslegvadu drikst nomainit vienīgī musu servisa nodalas darbinieki (skat. peðejo lapu) vai kvalificeta persona (kvalificēts elektrikis).

Gadijums	Cēloṇi	Risinājums
Sūknis neieslēdzas	- Nav elektrības padeves - Pludīnš nepārslēdzas	- Pārbaudīt strāvas padevi - Pacelt pluduŋ augstāk
Nav plūsmas	- leplūdes siets ir aizsērējis - Spiediena šlūtene ir saliekta	- Arūdens strūklu attīrit sietu - Iztaisnot šlūteni
Sūknis neizsllēdzas	- Pludīnš nevar pazemināt līmeni	- Novietot sūkni pareizi uz vārpsta pamatnes
Nepietiekama plūsma	- leplūdes siets ir aizsērējis - Samazināta sūknēšanas jauda, ko rada netīrs un abrazīvs ādens	- Iztīrīt sietu - Iztīrīt sūkni un nomainīt nolietotās detalās
Sūknis izsllēdzas pēcīsa darbības perioda	- Siltuma automātiskais izsllēdzejs aptur sūkna darbību, kad tajā nonāk netīrs ādens - Pārak karsts ādens. Siltuma automātiskais izsllēdzejs aptur sūkna darbību	- Atvienot strāvas padevi. Iztīrīt sūkni un vārpstu - Pārliecināties, ka maksimalā ādens temperatūrā nepārsniedz 35 °C

13 UZGLABÁŠANA

Rupigi notiriet visu ierici un tās piederumus.
- Glabajiet to berniem nepieejama vieta, stabila un drosa pozicijia. Glabajiet to vesa un sausa vieta, izvairoties no parak augstas un parak zemas temperaturas.
Sargajiet to no tiešiem saules stariem. Ja iespejams, glabajiet to tumsa.
Neturiet iericiplastmasas maisos, lai nepie'autu mitruma uzkransanos.

POWERPLUSPOWEW67904LV

14 GARANTIJA

• Sim izstradajumam ir nodroşinata 24 menešu garantija no datuma, kurā ierici iegadajies tās pirmais jinaspieks.
  Garantija attiecas uz visiem icerces materialu bojajumiem vai razoanas laikai pielautajiem defektiem, izemot: baterijas, ladetajus, detalas, kas icerces lietoanas laika nodilst un nolietojas, piemeram, gultnus, sukas, vadus, vadu spraudnus, un papildu piederumus, piemeram, urbjus, urbju uzgalus, zagu asmenus utt.; bojajumus un defektus, kas radusies icerces nolaidigas lietoanas, nelaimes gadijumu vai icerces parveidosanas del, ka ari transporteisanas izdevumus.
• Garantijas noteikumi neattiecas ari uz bojajumiem un/mai defektiem, kas radusies nepiemerotas lietoisanas rezultata.
• Mēs aī neuznemamies nekādu atbildūb u par miesas bojājumiem, kas radusies instrumenta nepiēmērotas lietosanas rezultātā.
• Remontdarbus drikst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centres.
• Plasaku informaciu jus varat jegut, zvanot pa tālruna numuru 00 32 3 292 92 90.
• Visi transportešanas izdevumi vienmér jasedz klientam, ja vien nepastāv cita rakstiska vienošanās.
  Turklat nevar tikt izvirzita garantijas prasiba, ja icerces bojajums radies neuzmanigas kopsanas vaj parslodzes rezultata.
  Garantija nekada gadijuma neietilpst bojajumi, kas radusies no skidrma iesuksanas, parmerigas puteklu ieklusanas, tisas bojasanas (ar nolku vai rupjas neuzmanibas del), nepiemerotas lietoanas (lietoanas merkim, kas nav paredzets icercei), nekompentes lietoanas (piem., nenemot vera rokasgramata esosas instrukcijas), neprasmigas montazas, zibens spereiana, nepareiza tikla sprieguma. Sis saraksts nav iberoziooss.
• Garantijas prasības pienēmśana nekad nepagarina garantijas periodu un ari neuzsāk jaunu garantijias periodu ierices apmainas gadījumā.
  Garantijas jetvaros nomainitas jerices vaj detalias paliek Varo NV ipasuma.
• Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudit ierices pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierices kopsana. (lerices ventilacijas atveres ir regulārī jātīra, jāveic regulāra apkope oglés sukām utt.).
• Pirkuma Čeks jauzglaba kā pieradījums par pirkuma datumu.
• Ierice izplatitājam jaatdod neizjauktā veidā, pienemami tira stavokli (ievietota originalaj instrumentu kaste, ja iericei tada bija) un kopā ar pirkuma pieradijumu.

15 VIDE

Ja icerce jannomaina pec ilgas tās lietošanas perioda, neizmest to kopā ar citiem sadzīves atkritumiem, bet gan tā ir nododama videi draudzīqā veidā.

Atkritumus, kurus veido elektroierices, nedrikst izmest pie citiem atkritumiem. Ludzu nodot atkritumus otrreizejai pärstradei. Lai noskaidrotu, kur iespejams nodot atkritumus otrreizejai pärstradei, szinieties ar pašvaltbu vaimazumtirgotajiem.

POWERPLUSPOWEW67904LV

16 ATBILSTIBAS DEKLARACIJA

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklare, ka

izstradajums: IEGREMDEJAMS suknis 400W

precu zime: POWERplus

modelis:POWEW67904

atbilst piemerojamo Eiropas direktivu pamatprasibam un parejiem noteikumiem, balstoties uz piemerotajiem Eiropas saskaŋotajiem standartiem. Jebkādu aparata modifikaciju veiksana padara šo deklaraciju par spekā neesosu.

Eiropas direktivas (ieskaitot grozijumus, ja tadi ir veikti lidz parakstiisanas bridim):

2011/65/EU

2014/35/EU

2014/30/EU

Eiropas saskanotie standarti (ieskaitot grozijumus, ja tadi ir veikti lidz parakstišanas bridim):

EN60335-1:2012

EN60335-2-41:2003

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Tehniskas dokumentacijas glabatajs : Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Apaksā parakstijusies persona rikojas uzemuma izpilddirektora varda,

Mertens Lido

Ludo Mertens

Visparejā parraudzība - atbilstības lietu vadījas
