POWEW67902 - Sūknis PowerPlus - Bezmaksas lietošanas instrukcija

Produkta tips	Zemūdens sūknis
Zīmols	PowerPlus
Modelis	POWEW67902
Patērētā jauda	250 W
Tīkla spriegums	230 V / 50 Hz
Maksimālā caurplūde	5000 l/h
Maksimālais sūknēšanas augstums	6 m
Maksimālais iegremdēšanas dziļums	5 m
Maksimālā ūdens temperatūra	35 °C
Ūdens tips	Tīrs ūdens (dzidrs)
Korpusa materiāls	Plastmasa
Ūdens ieplūdes materiāls	Plastmasa
Kabeļa garums	10 m ar drošības spraudni
Izplūdes savienojums	Minimālais iekšējais diametrs 1¼" (31,75 mm)
Peldētājslēdzis	Jā, regulējams
Ieteicamā aizsardzība ar noplūdes strāvas slēdzi	30 mA
Garantija	24 mēneši

Bieži uzdotie jautājumi - POWEW67902 PowerPlus

Kāds ir nepieciešamais barošanas spriegums?

Sūknis darbojas ar 220-230 V / 50 Hz drošības kontaktligzdu un vismaz 6 ampēru drošinātāju.

Vai to var izmantot netīram ūdenim?

Nē, šis sūknis ir paredzēts tīram ūdenim. Neizmantojiet agresīviem, abrazīviem šķidrumiem vai degvielām.

Kā uzstādīt sūkni akā?

Novietojiet sūkni akas dibenā, izmantojot rokturi, vai nolaidiet to līdz dibenam. Pārliecinieties, ka dibens ir bez dubļiem. Sūkni nekad nedrīkst pakārt ar kabeli vai cauruli.

Kā noregulēt peldētājslēdzi?

Peldētājslēdzi var noregulēt, mainot tā pozīciju sprūda mehānismā. Tam jāspēj brīvi kustēties uz augšu un uz leju, lai ieslēgtu/izslēgtu sūkni. Pārbaudiet, vai tas nepieskaras zemei pirms izslēgšanas.

Ko darīt, ja sūknis neieslēdzas?

Vispirms pārbaudiet tīkla spriegumu un vai peldētājslēdzis ir augšējā pozīcijā. Ja problēma turpinās, iztīriet ieplūdes filtru un pārliecinieties, ka sūknis ir pareizi atgaisot.

Kāds ir maksimālais iegremdēšanas dziļums?

Maksimālais iegremdēšanas dziļums ir 5 metri. Neiegremdējiet dziļāk.

Kā veikt sūkņa apkopi?

Vienmēr atvienojiet sūkni pirms apkopes. Pēc katras lietošanas reizes notīriet to ar tīru ūdeni. Ik pēc 3 mēnešiem pārbaudiet peldētājslēdža darbību un iztīriet akas dibenu.

Kā notīrīt lāpstiņriteni?

Atdaliet sūkšanas grozu no sūkņa korpusa, pēc tam notīriet lāpstiņriteni ar tīru ūdeni. Nenovietojiet sūkni uz lāpstiņriteņa.

Ko darīt noplūdes vai bojāta kabeļa gadījumā?

Neremontējiet kabeli paši. Sazinieties ar pilnvaroto Powerplus pēcpārdošanas servisu nomaiņai.

Kāds ir pieļaujamais ūdens temperatūras diapazons?

Ūdens temperatūra nedrīkst pārsniegt 35 °C. Augstāka temperatūra var sabojāt sūkni.

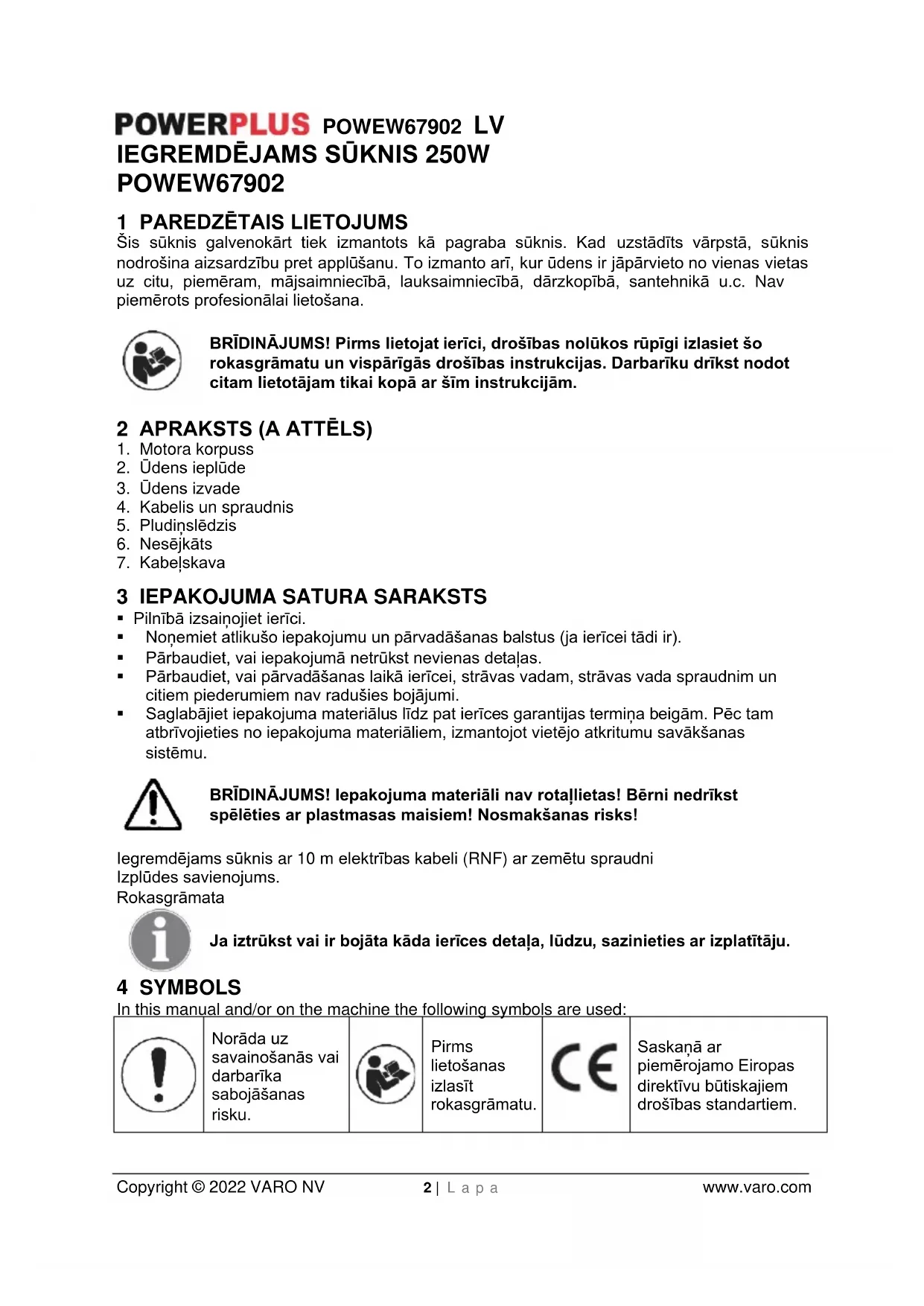

LIETOŠANAS INSTRUKCIJA POWEW67902 PowerPlus

Šis sūknis galvenokārt tiek izmantots kā pagraba sūknis. Kad uzstādīts vārpstā, sūknis nodrošina aizsardzību pret applūšanu. To izmanto arī, kur ūdens ir jāpārvieto no vienas vietas uz citu, piemēram, mājsaimniecībā, lauksaimniecībā, dārzkopībā, santehnikā u.c. Nav piemērots profesionālai lietošana.

BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām.

2 APRAKSTS (A ATTËLS)

1. Motora korpuss
2. Üdens ieplüde
3. Üdens izvade
4. Kabelis un spraudnis
5. Pludinslēdzis
6. Nesējkāts
7. Kabelskava

3 IEPAKOJUMA SATURA SARAKSTS

■ Pilnībā izsainojiet ierīci.
■ Noņemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).
- Pārbaudiet, vai iepakojumā netrūkst nevienas detalas.
- Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.
- Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termina beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu.

BRĪDINĀJUMS! Iepakojuma materiāli nav rotallietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks!

legremdējams sūknis ar 10 m elektrības kabeli (RNF) ar zemētu spraudni Izplūdes savienojums.

Rokasgrāmata

Ja iztrükst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.

4 SYMBOLS

Norāda uz savainošanās vai darbarīka sabojāšanas risku.

Pirms lietošanas izlasīt rokasgrāmatu.

Saskaņā ar piemērojamo Eiropas direktīvu būtiskajiem drošības standartiem.

POWERPLUS POWEW67902 LV

5 VISPĀRĪGI DARBARĪKA DROŠĪBAS BRĪDINĀJUMI

Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

6 PIRMS PALAIDES, SVARİGI!

- Sūkni iespējams pievienot jebkuram triecienizturīgam spraudnim, kas uzstādīts atbilstoši visiem norādījumiem. Spraudnim jābūt spriegumam 230 V \~ 50 Hz. Drošinātājam 6 A min.

Bridinājums!

Ja sūknī plānots izmantot peldbaseinu vai dārza dīku tuvumā un to aizsardzības rajonā, tas jāaprīko ar PSS (paliekošās strāvas slēdžiem) ar maksimālo nominālā atkabņa strāvu. Sūkni nedrīkst darbināt, kamēr peldbaseinā vai dārza dīkī peldas cilvēki! Lūdzu, sazinieties ar elektriki!

Uzmanību!

(Svarīgi drošībai) Pirms sākt darbu ar iegremdējamo sūkni, elektrikim jāpārbauda šādi vienumi:

■ Zemējums.
- Nulles vads.
- Bojājumstrāvas slēdzim jāatbilst elektrostaciju drošības noteikumiem un tiem jādarbojas nevainojami.
■ Elektriskie savienojumi jāsargā no mitruma.
- Ja pastāv plūdu risks, elektriskajam slēgumam jāizvēlas augstāks zemējums.
- Jāizvairās no agresīvo fluīdu cirkulācijas, kā arī abrazīvo materiālu aprites.
■ legremdējamo motorizēto sūkni ir jāpasargā no sala.
■ Sūknis nedrīkst darboties tukšgaitā.
■ Bērnu piekluve sūknim ir jāizskauž.

Absolutā izkliede

legremdējamais sūknis paredzēts ūdens cirkulācijai ar maksimālo temperatūru 35° C. Sūkni nedrīkst izmantot citiem šķidrumiem, it īpaši degvielai, tīrīšanas šķidrumiem un citiem kīmiskiem produktiem!

7 IERİKOŠANA

legremdējamais pumpis uzstādāms:

- Nekustīgā stāvoklī pie fiksēta cauruļvada

vai

Nekustīgā stāvoklī ar pielāgojamu šļūtenes cauruli.

Jānem vērā!

Sūkni nedrīkst uzstādīt, piekarinot to pie neatbalstītas piegādes caurules vai elektrības kabeļa. legremdējamais sūknis piekarināts ar speciāli tam paredzētu rokturi vai jānovieto vārpsta apakšā. Lai nodrošinātu, ka sūknis darbojas pareizi, vārpsta apakšai jābūt tīrai no dūnām un dažādiem netīrumiem.

Ja ūdenslīmenis nokrītas pārāk zemu, vārpstā esošās dūnas ľoti ātri izžūst un aptur sūkņa darbību. Tādēļ iegremdējamo sūkni, nepieciešams to regulāri pārbaudīt (veicot palaides pārbaudes). Pludiņš ir jāpielāgo tā, lai sūknis var nekavējoties sākt darbu.

levērot!

Sūkņa vārpsta minimālie izmēri 40 x 40 x 50 cm, lai pludīnslēdzis var brīvi pārvietoties.

Barošana no tikla

Saskaņā ar noteikumiem, iegremdējamais sūknis ir aprīkots ar triecienizturīgu spraudni. Sūknis paredzēts lietošanai ar 230V -50V iezemēto kontaktligzdu. Pārliecināties, ka ligzda ir pietiekami nodrošināta (min. 6 A) un ir lieliskā stāvoklī. levietot spraudni kontaktligzdā un sūknis ir gatavs darbam.

POWERPLUS POWEW67902 LV

Svarīgi ievērot!

Ja galvenajam kabelim vai spraudnim pieļauti kādi bojājumi no ārējām darbībām, kabeļa remonts jāveic kvalificētam speciālistam, izmantojot tikai standarta rezerves daļas. Tas nodrošinās atbilsmi nepieciešamajiem drošības standartiem.

8 MONTĀŽA

Pēc rūpīgas iepazīšanās ar šiem norādījumiem, iespējams iestatīt sūkni darbam, pirms tam:

• Pārliecinoties, ka sūknis ir balstīts vārpsta apakšā.
• Pārbaudiet, vai spiediena vads ir pareizi pievienots.
• Pärbaudiet, vai elektriskais savienojums ir 230 V - 50 Hz.
• Pārbaudiet, vai kontaktligzda ir labā stāvoklī.
• Pärliecinoties, ka üdens un mitrums nevar pieklüt elektrotiklam.
• Izvairieties no tā, ka sūknis darbojas tukšgaitā.

8.1 Gaisa izvadīšana no sūkna pirms tā lietošanas

- Vienmēr pārliecināties, ka no sūkņa ir izlaists viss gaiss, pirms tas tiek nodots ekspluatācijai. Tas izdarāms vairākas reizes sūkni atvāžot uz priekšu un atpakal, līdz neparādās neviens gaisa burbulis, tad uzgaidīt vismaz 15 sekundes, pirms iedarbināt sūkni.

8.2 ON/ OFF darba punkta iestatišana

ON un OFF darba punkta pludina slēdzi var iestatīt, pielāgojot slēdzi fiksēšanas turētājam.

Pirms uzsākt sūkṇa darbību:

• Pludiņšlēdzis ir jāuzstāda tā, lai ON darba punkta līmenis un OFF līmenis ir viegli un bez piepūles sasniedzams. Lai to pārbaudītu, novietot sūkni traukā, kas piepildīts ar ūdeni, uzmanīgi ar rokām pacelt pludiņa slēdzi un tad to atkal nolaist. Darbību atkārtojot, ievērot, kad sūknis ieslēdzas un izslēdzas.
• Pārliecināties, ka starp pludiņslēdža galvu un fiksēšanas turētāju attālums nav pārāk mazs. Ja atstarpe ir pārāk maza, sūknis nevar pilnvērtīgi darboties.
• Kad pludiņslēdzis ir uzstādīts, pārliecināties, ka tas neskar zemi pirms tas izslēdzas. Brīdinājums! Tukšgaitas risks.

Šī ierīce nav paredzēta lietošanai bērniem vai cilvēkiem, kuriem ir fiziski, garīgi vai attīstības traucējumi, vai cilvēkiem, kuriem trūkst pieredzes vai zināšanas, izņemot, ja šie cilvēki saņem norādījumus no personas, kas atbild par to drošību (uzraugs), vai iepazīstoties ar iepriekš norādītajām instrukcijām, kas saistītas ar šīs ierīces lietošanu.

9 TİRİŞANA UN KOPŞANA

Uzmanību! Pirms veicat jebkādus tīrīšanas vai kopšanas darbus, izraujiet elektroinstrumenta strāvas vada spraudni no kontaktligzdas.

Nekādā gadījumā nelietojiet škīdinātājus, piemēram, benzīnu, spirtu, ožamo spirtu utt. Škīdinātāji var sabojāt plastmasas detaļas.

9.1 Apkopes vadlinijas

legremdējamais sūknis ir apstiprināts, bezapkopes augstas kvalitātes produkts, kas pakļauts stingriem gala pārbaudījumiem. leteicamas regulāras pārbaudes un apkope, lai nodrošinātu ierīces ilgu mūžu un nepārtrauktu darbību.

Svarīgi! levērot!

Pirms veikt apkopes darbus, atvienot barošanas spraudni.

- Ja sūknis bieži tiek pārvadāts, to pēc katras lietošanas ir jāattīra ar tīru ūdeni.

POWERPLUS POWEW67902 LV

• Stacionāras uzstādīšanas gadījumā, aizturēšanas slēdža funkcijas ir jāpārbauda ik pēc 3 mēnešiem.
• Visas škiedru dalinas, kas uzkrājušās sūkna korpusā ir jāattīra ar ūdens strūklu.
  ■ Reizi 3 mēnešos vārpsta pamatne ir jāattīra no dubliem.
  ■ Noqulsnes uz pludina ir jānonem ar tīru ūdeni.

9.2 Darbrata tīrīšana

Ja nogulsnes uzkrājas sūkņa korpusā, tā apakšējā daļa demontējama šādi:

1. Nonemot ieplūdes būri no sūkna korpusa.
2. Notīrot darbratu ar tīru ūdeni.

Svarīgi! Nenovietot sūkni ar darbratu uz leju!

1. Saliekt visu atpakal apgrieztā secībā.

10 TEHNISKIE DATI

Veids	POWEW67902
Spriegums / frekvence	230 V / 50 Hz
Jaudas izlietojums	250 W
Piegādes ātrums (maks.)	5000 l/h
Piegādes augstums (maks.)	6m
legremdēšanas dzilums (maks.)	5m
Ūdens temperatūra (maks.)	35 °C
Tīram / netīram ūdenim:	Tīram
Korpuss (plastmasas(P) / Nerūsošs tērauds (NT)	P
Ūdens ielaide (plastmasas (P) / Nerūsošs tērauds (NT) )	P

11 SERVISA NODALA

■ Bojātus slēdžus drīkst nomainīt klientu apkalpošanas dienesta darbinieki.
- Ja pieslēgvads (vai tīkla kontaktdakša) ir bojāts, tas ir jānomaina ar īpašu pieslēgvadu, kas ir pieejams mūsu servisa nodalā. Pieslēgvadu drīkst nomainīt vienīgi mūsu servisa nodalas darbinieki (skat. pēdējo lapu) vai kvalificēta persona (kvalificēts elektrikis).

Gadījums	Cēloni	Risinājums
Sūknis neieslēdzas	- Nav elektrības padeves- Pludiņš nepārslēdzas	- Pārbaudīt strāvas padevi- Pacelt pludiņu augstāk
Nav plūsmas	- leplūdes siets ir aizsērējis- Spiediena šļūtene ir saliekta	- Ar ūdens strūklu attīrīt sietu- Iztaisnot šļūteni
Sūknis neizslēdzas	- Pludiņš nevar pazemināt līmeni	- Novietot sūkni pareizi uz vārpsta pamatnes
Nepietiekama plūsma	- leplūdes siets ir aizsērējis- Samazināta sūknēšanas jauda, ko rada netīrs un abrazīvs ūdens	- Iztīrīt sietu- Iztīrīt sūkni un nomainītnolietotās detaļas
Sūknis izslēdzas pēc īsa darbības perioda	- Siltuma automātiskais izslēdzējs aptur sūkņa darbību,kad tajā nonāk netīrs ūdens- Pārāk karsts ūdens. Siltuma automātiskais izslēdzējs aptur sūkņa darbību	- Atvienot strāvas padevi. Iztīrīt sūkni un vārpstu- Pārliecināties, ka maksimālā ūdens temperatūra nepārsniedz 35 °C

POWERPLUS POWEW67902 LV

13 UZGLABĀŠANA

■ Rūpīgi notīriet visu ierīci un tās piederumus.
- Glabājiet to bērniem nepieejamā vietā, stabilā un drošā pozīcijā. Glabājiet to vēsā un sausā vietā, izvairoties no pārāk augstas un pārāk zemas temperatūras.
- Sargājiet to no tiešiem saules stariem. Ja iespējams, glabājiet to tumsā.
- Neturiet ierīci plastmasas maisos, lai nepieļautu mitruma uzkrāšanos.

14 GARANTIJA

• Kā tas ir noteikts likumā, šis produkts ir nodrošināts ar 24 mēnešu garantiju, kas stājas spēkā no dienas, kad to iegādājas pirmais pircējs.
• Šī garantija attiecas uz visiem materiāla vai ražošanas trūkumiem. Tajā netiek iekļautas bojātās detaļas, kam ir vidējs nodilums – gultņi, sukas, kabeli un spraudņi vai tādi piederumi kā urbji, zāgu asmeņi utt.; bojājumi vai defekti, kas rodas no sliktas lietošanas, no nejaušiem gadījumiem vai grozījumiem, kā arī transporta izmaksas.

- Šī garantija attiecas uz visiem materiāla vai ražošanas trūkumiem, izņemot: baterijas, lādētājus, bojātās detaļas, kam ir vidējs nodilums – gultņi, sukas, kabeli un spraudņi vai tādi piederumi kā urbji, zāgu asmeņi utt.; bojājumi vai defekti, kas rodas no sliktas lietošans, no nejaušiem gadījumiem vai grozījumiem, kā arī transporta izmaksas.

- Bojājumi un / vai defekti, kas radušies no nepareizas lietošanas arī neatbilst garantijas nosacījumiem.

- Uznēmums arī atsakās no jebkādas atbildības par miesas bojājumiem, kas radušies no ierīces nepareizas lietošanas.

- Powerplus instrumentu remontu drīkst veikt tikai pilnvarots klientu apkalpošanas centra speciālists.

■ Plašāku informāciju var iegūt zvanot uz 00 32 3 292 92 90.

- Visas transporta izmaksas vienmēr sedz klients, ja vien rakstiski nav noteikts citādi.

- Tajā pašā laikā, nav iespējams celt pretenzijas saistībā ar garantiju, ja ierīces bojājumi radušies nepietiekamas apkopes vai pārslodzes rezultātā.

- No garantijas izslēgti tādi bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīga putekļu daudzuma, tīša kaitējuma (apzināti vai aiz rupjas neuzmanības), nepareizas izmantošanas (izmantošanas mērķiem, kuriem ierīce nav paredzēta), nekompetentas lietošana (neievērojot rokasgrāmatā norādītās instrukcijas), nemākulīgas montāžas, zibens spēriena, klūdaina tīkla sprieguma. Šis saraksts nav pilnīgs.

- Pretenziju pieņemšana garantijas laikā nepagarina tās termiņu, kā arī ierīces aizstāšanās gadījumā, garantijas terminš netiek skaitīts no jauna.

■ lekārtas vai to daļas, kas aizstātas ar garantiju paliek Varo NV īpašumā.

- Uznēmums patur tiesības noraidīt sūdzību, ja pirkumu nav iespējams pārbaudīt vai tad, kad ir skaidri redzams, ka ierīcei nav veikta pienācīga apkope. (Netīras ventilācijas atveres, oglekļa sukas nav regulāri apkoptas utt.)

Kā pirkuma datuma pierādījums, jāsaglabā pirkuma čeks.

- legādātā ierīce izplatītājam ir jānosūta neizjaukta un pieņemami tīrā stāvoklī, (tās sākotnējā stāvoklī, ja tas attiecas uz vienību), un kopā ar pirkuma pierādījumu.

15 VIDE

Ja ierīce jānomaina pēc ilgas tās lietošanas perioda, neizmest to kopā ar citiem sadzīves atkritumiem, bet gan tā ir nododama videi draudzīgā veidā.

Atkritumus, kurus veido elektroierīces, nedrīkst izmest pie citiem atkritumiem. Lūdzu nodot atkritumus otrreizējai pārstrādei. Lai noskaidrotu, kur iespējams nodot atkritumus otrreizējai pārstrādei, sazinieties ar pašvaldību vai mazumtirgotājiem.

POWERPLUS POWEW67902 LV

16 ATBILSTĪBAS DEKLARĀCIJA

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarë, ka

izstrādājums: IEGREMDĒJAMS sūknis 250W

preču zīme: POWERplus

modelis: POWEW67902

atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu.

Eiropas direktīvas (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim):

2011/65/EU

2014/35/EU

2014/30/EU

Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim):

EN60335-1 : 2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN61000-3-3:2013

Tehniskās dokumentācijas glabātājs : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā,

Mertens Ludo

Ludo Mertens

Vispārējā pārraudzība – atbilstības lietu vadītājs
